1 Stínící technika Sun Protection Systems CZ / EN

2

3 STÍNÍCÍ TECHNIKA / SUN PROTECTION SYSTEMS Obsah / Contens OBSAH / CONTENS 3 VZNIK A VÝVOJ ISOTRA A.S. / FOUNDATION AND DEVELOPMENT OF ISOTRA A.S. 4 INTERIÉROVÉ ZASTÍNĚNÍ / INTERIOR SHADING SOLÁRNÍ ŽALUZIE / SOLAR BLINDS 6-7 HORIZONTÁLNÍ ŽALUZIE / HORIZONTAL BLINDS 8-9 DŘEVĚNÉ ŽALUZIE / WOODEN BLINDS VERTIKÁLNÍ ŽALUZIE / VERTICAL BLINDS ŽALUZIE A ROLETY DO STŘEŠNÍCH OKEN / SKYLIGHT BLINDS AND ROLLER BLINDS ROLETY INTERIÉROVÉ / ROLLER BLINDS PLISSÉ / PLISSÉ 18 EXTERIÉROVÉ ZASTÍNĚNÍ / EXTERIOR SHADING EXTERIÉROVÉ ŽALUZIE / OUTSIDE BLINDS MARKÝZY / MARQUISES 23 EXTERIÉROVÉ ROLETY / OUTSIDE ROLLER BLINDS GARÁŽOVÁ VRATA / GARAGE DOORS SÍTĚ PROTI HMYZU / INSECT SCREENS EUROOKNA / EURO-WINDOWS 30 TECHNOLOGIE / TECHNOLOGY 31 Vysvětlivky / Explanation šňůra cord klika handle ovladač remote control solární regulátor solar regulator šňůra/táhlo cord/wand madlo handrail popruh belt řetízek ball-chain spínač switch ovládací tlačítko control button

4 Vznik a vývoj Isotra a.s. Foundation and Development of Isotra a.s. Společnost ISOTRA a.s. byla založena v Bolaticích v roce 1992 společníky Ing. Erichem Stavařem a Ing. Bohumírem Blachutem jako společnost s ručením omezeným. Počátečními aktivitami byl velkoobchod s těsněním do oken včetně realizace montáží. Takto vznikl název ISOTRA. ISO od slova izolace a TRA jako trade (obchod). Velký zájem klientů o žaluzie po roce 1993 způsobil rozšíření podnikatelských aktivit ISOTRY nejprve o montáže žaluzií a následně i o jejich výrobu. Neustálá snaha o zdokonalování produktů a služeb vedla v roce 1995 k rozhodnutí vyrábět vlastní komponenty k žaluziím a ostatním výrobkům stínící techniky. Obrovská vůle neustále vyvíjet a hledat nová technická řešení způsobila, že v dnešní době ISOTRA a.s. disponuje vlastním vývojovým pracovištěm, projekční kanceláří, moderní nástrojárnou, lisovnou termoplastů a rozsáhlými výrobními provozy. Výrobní program tvoří interiérové žaluzie, žaluzie s řetízkovým ovládáním, vertikální žaluzie, textilní rolety, exteriérové žaluzie, předokenní rolety, sítě proti hmyzu, garážová vrata, dřevěná eurookna, střižné nástroje a v posledních letech i technologicky náročné válcovací tratě pro výrobu profilů a lamel k žaluziím. ISOTRA tak nabízí kromě hotových výrobků i dodávky komponentů a kompletních technologií potřebných pro výrobu celé škály produktů stínící techniky. ISOTRA a.s. je držitelem certifikátu kvality ČSN EN ISO 9001:2001. Od roku 2000 se opakovaně účastní největšího světového veletrhu stínící techniky R+T ve Stuttgartu, na kterém pravidelně představuje nová technická řešení a luxusnější typy žaluzií. Ve svém oboru dosáhla mnoha úspěchů. Jednou z posledních novinek, kterou představuje je unikátní model Isotra Energy interiérová žaluzie, která ke svému pohonu využívá fotovoltaických článků a sluneční energii. Tímto posouvá vývoj v oblasti žaluzií do nové dimenze. ISOTRA a.s. je vnímána jako jeden z technologických lídrů v oboru stínící techniky, zaměstnává bezmála 500 zaměstnanců a exportuje své výrobky do 30 zemí světa. The company ISOTRA a.s. (AG) was founded in Bolatice in 1992 by the partners, Ing. Erich Stavař and Ing. Bohumír Blachut, as a limited liability company. The Company s first endeavours included the wholesale of weather sealing for windows and their installation. This is where the name of the company comes from: ISO deriving from isolation and TRA from trade. Due to the great demand for blinds after 1993 we extended our business activities to blind installations and later on also to their production. In 1995 our continuous effort to improve our products and services leaded to our decision to manufacture our own components for blinds and other products of shading technologies. Our great determination to continuously develop and look for new technical solutions caused that today ISOTRA a.s. has its own development department, design office, modern tool shop, thermoplastic moulding shop, and high-capacity production units. Nowadays the business of the Company ranges from the production of interior blinds, blinds with cord control, vertical blinds, textile roller blinds, exterior blinds, and exterior roller blinds to insect screens, garage doors, wooden euro-windows, as well as punch tools, and in the recent years also to the technologically demanding rolling lines for the production of blind profiles and slats. Apart from the ready made products ISOTRA offers also deliveries of components and complete technologies necessary for the production of the whole range of products of shading technologies. ISOTRA a.s. is the holder of the Certificate of Quality ČSN EN ISO 9001:2001. Since 2000 we have repeatedly attended the R+T fair in Stuttgart, the biggest world fair focusing on shading technologies. We regularly introduce new technical solutions and luxury types of blinds, and we have achieved many successes in our line of business. One of the latest innovations which we have introduced is the unique model of Isotra Energy an interior blind with wireless control which uses photovoltaic cells and solar energy for its operation, and thus shifts the development of blinds into a new dimension. ISOTRA a.s. is perceived as one of the leaders in the shading technology business. It employs almost 500 people and exports its products to 30 countries worldwide. Našim cílem je vložit Vám do rukou značkový, jasně identifikovatelný výrobek. Chceme se hlásit k odpovědnosti za kvalitu a vysokou technologickou úroveň našich produktů. Our objective is to hand a brandname, clearly identifiable product to you. We strongly wish to be responsible for quality and high technological level of our products. 4 5

5 Interiérové zastínění Interior shading

6 Solární žaluzie / Solar blinds Bezdrátově ovládaná žaluzie, nezávislá na jakémkoli externím zdroji energie. Žaluzie funguje na principu přeměny slunečního záření na elektřinu, na principu fotovoltaického jevu. Wireless controlled blind, independent from any external source of power. The blind works on the principle of transformation of solar radiation into electricity the principle of photovoltaic effect. Isotra Energy Solární článek je využit pro získávání energie, která dobíjí akumulátor. Akumulátor je dobíjen amorfním fotovoltaickým článkem i při velmi malé intenzitě osvětlení. Žaluzii lze tedy naklápět, vytahovat, spouštět i v podmínkách nižší intenzity světla a v zimních měsících. Na první pohled klasická hliníková interiérová žaluzie na motor je tak díky fotovoltaickému jevu zcela unikátní. Isotra Energy Solar cell is used to gather energy which replenishes the storage battery. Such battery is replenished with amorphous photovoltaic cell even in very low illumination. Hence, the blind can be inclined, drawn, pulled up and down also in low illumination conditions and in winter months. At a first glance, the classical interior aluminium blinds powered by a motor is due to this effect quite unique. Max. šířka / Max. width Min. šířka / Min. width Max. výška / Max. height mm 400 mm mm Max. garantovaná plocha / Max. area guaranteed 2,5 m 2 Šířka lamel / Slats width 16 mm / 25 mm 6 7

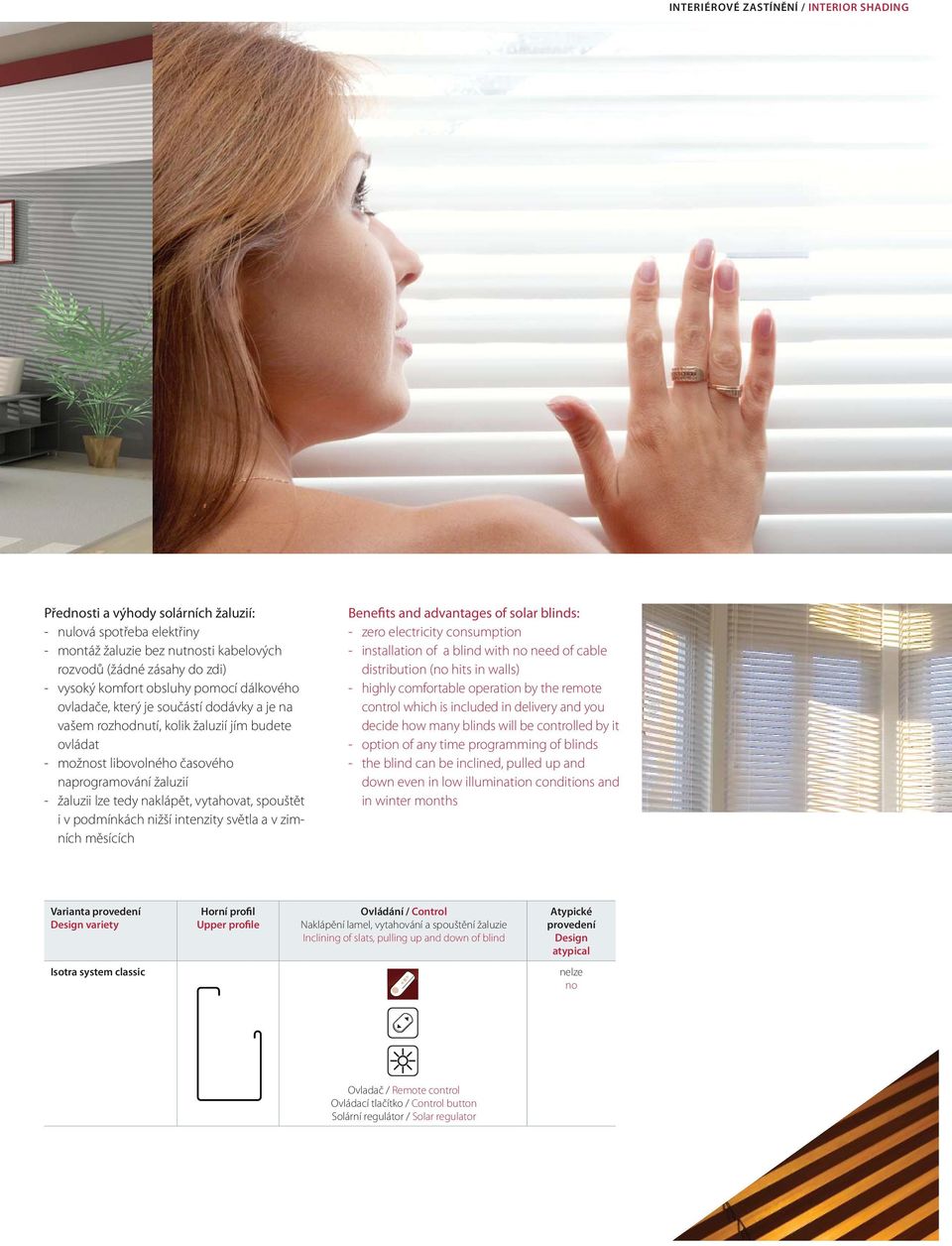

7 INTERIÉROVÉ ZASTÍNĚNÍ / INTERIOR SHADING Přednosti a výhody solárních žaluzií: - nulová spotřeba elektřiny - montáž žaluzie bez nutnosti kabelových rozvodů (žádné zásahy do zdi) - vysoký komfort obsluhy pomocí dálkového ovladače, který je součástí dodávky a je na vašem rozhodnutí, kolik žaluzií jím budete ovládat - možnost libovolného časového naprogramování žaluzií - žaluzii lze tedy naklápět, vytahovat, spouštět i v podmínkách nižší intenzity světla a v zimních měsících Benefits and advantages of solar blinds: - zero electricity consumption - installation of a blind with no need of cable distribution (no hits in walls) - highly comfortable operation by the remote control which is included in delivery and you decide how many blinds will be controlled by it - option of any time programming of blinds - the blind can be inclined, pulled up and down even in low illumination conditions and in winter months Varianta provedení Design variety Horní profil Upper profile Ovládání / Control Naklápění lamel, vytahování a spouštění žaluzie Inclining of slats, pulling up and down of blind Atypické provedení Design atypical Isotra system classic nelze no Ovladač / Remote control Ovládací tlačítko / Control button Solární regulátor / Solar regulator

8 Horizontální žaluzie / Horizontal blinds Klasické hliníkové žaluzie vhodné do každého okna a jakéhokoli interiéru. Classical aluminium blinds are suitable for any window and into any interior. Přednosti a výhody horizontálních žaluzií: - snadná montáž do jakéhokoli typu okna - různé varianty provedení dle tvaru profilů či způsobu ovládání - dokonalé barevné sladění s interiérem - celá žaluzie také v imitaci dřeva (lamely v imitaci dřeva a profil potažený renolitovou fólií) Benefits and advantages of horizontal blinds: - easy installation in any type of window - various designs according to profile shapes or way of controlling - perfect toning of colours with interior - whole blind also in wood imitation (slats in wood imitation and profile coated with renolite foil) Horizontální žaluzie šíře lamel: Horizontal blind slats width: 16 mm, 25 mm Horizontální žaluzie šíře lamel: Horizontal blind slats width: 35 mm, 50 mm Max. šířka / Max. width mm mm Min. šířka / Min. width 300 mm 450 mm Max. výška / Max. height mm mm Max. garantovaná plocha / Max. area guaranteed 2,5 m 2 6 m 2 8 9

9 INTERIÉROVÉ ZASTÍNĚNÍ / INTERIOR SHADING Varianta provedení Design variety Horní profil Upper profile Ovládání / Control Naklápění lamel, vytahování a spouštění žaluzie Inclining of slats, pulling up and down of blind Varianta provedení Design variety Horní profil Upper profile Ovládání / Control Naklápění lamel, vytahování a spouštění žaluzie Inclining of slats, pulling up and down of blind Klassisch für Innenraum Auch in Zwischenfenster- Ausführung Tradizionale per interno Anche nella versione tra due vetri System 25 Možnost provedení s krycím profilem nebo bez krycího profilu Option of design with cover profile or without cover profile Isotra system Classic, Hit Perma Diplomat 35 40x40 / 56x58 pozinkovaný (s krycím profilem) Zinc-coated (with cover profile) Isotra system Hit II Perma Diplomat 50 Isolite Atypické provedení / Atypical design Nelze u Isolite plus a Neoisolite / Not for Isolite and Isolite plus Isolite plus Neoisolite Snadná demontáž celé žaluzie z okenního křídla Easy demounting of the whole blind off the window sash

10 Dřevěné žaluzie / Wooden blinds Exotický výraz, krásný povrch, přírodní materiál, luxusní doplněk interiérů. Exotic look, beautiful surface, natural material, luxury interior accessory. Přednosti a výhody dřevěných žaluzií: - luxusní a stylový doplněk interiéru - dřevěné lamely z africké vrby v šesti barevných odstínech - žaluzie s lamelami 25 mm se montují do okenního křídla; žaluzie s lamelami 50 mm jsou určeny pro montáž na stěnu nebo na strop Benefits and advantages of wooden blinds: - luxury and stylish interior accessory - wooden slats from African willow in six colour shades - blinds with slats of 25 mm are installed in a window sash; blinds with slats of 50 mm are intended to be installed on wall or on ceiling Woodlite 25 Woodlite 50 Max. šířka / Max. width mm mm Min. šířka / Min. width 600 mm 600 mm Max. výška / Max. height mm mm Max. garantovaná plocha / Max. area guaranteed 2,5 m 2 7 m 2 Šířka lamel / Slats width 25 mm 50 mm 10 11

11 INTERIÉROVÉ ZASTÍNĚNÍ / INTERIOR SHADING Varianta provedení Design variety Woodlite 25 Horní profil Upper profile Krycí profil / Cover profile: - dřevěný / wooden - hliníkový / aluminium Možnost potažení hliníkového krycího profilu renolitovou fólií v imitaci dřeva Option of coating the aluminium cover profile with a renolite foil in wood imitation Ovládání / Control Naklápění lamel, vytahování a spouštění žaluzie Inclining of slats, pulling up and down of blind Woodlite 50 Ozdobný krycí profil dřevěný Decorative cover profile wooden

12 Vertikální žaluzie / Vertical blinds Oblíbený a vysoce funkční způsob zastínění extrémně velkých ploch. Favourite and highly functional method of shading with extremely large areas. Přednosti a výhody vertikálních žaluzií: - dekorace a zastínění v jednom - ideální také pro rozdělení místnosti či kanceláře a vytvoření tzv. umělé stěny - velký výběr atraktivních látek - lamely také plastové (snadno omyvatelné) a dřevěné Benefits and advantages of vertical blinds: - decoration and shading in one - perfect also for dividing a room or office and building up so called artificial wall - large assortment of attractive cloths - also plastic (easily washable) and wooden slats Látka / Dřevo Cloth / Wood Plast / Plastic Max. šířka / Max. width mm mm Min. šířka / Min. width 100 mm 100 mm Max. výška / Max. height mm mm 89 mm / 127 mm Max. garantovaná plocha / Max. area guaranteed 12,5 m 2 12,5 m 2 Šířka lamel / Slats width 89 mm / 127 mm 89 mm 12 13

13 INTERIÉROVÉ ZASTÍNĚNÍ / INTERIOR SHADING Varianta provedení / Design variety Vpravo / Right Vlevo / Left Opona / Curtain Do středu / To the centre Atypická provedení / Atypical design Šikmá / Sloping S kloubem / With joint Plafond Vertikální / horizontální oblouk Vertical/horizontal curve Ovládání / Control Naklápění lamel, stahování žaluzie Inclining of slats, pulling down of blind Upevnění / Fixing Strop / Ceiling Stěna / Wall

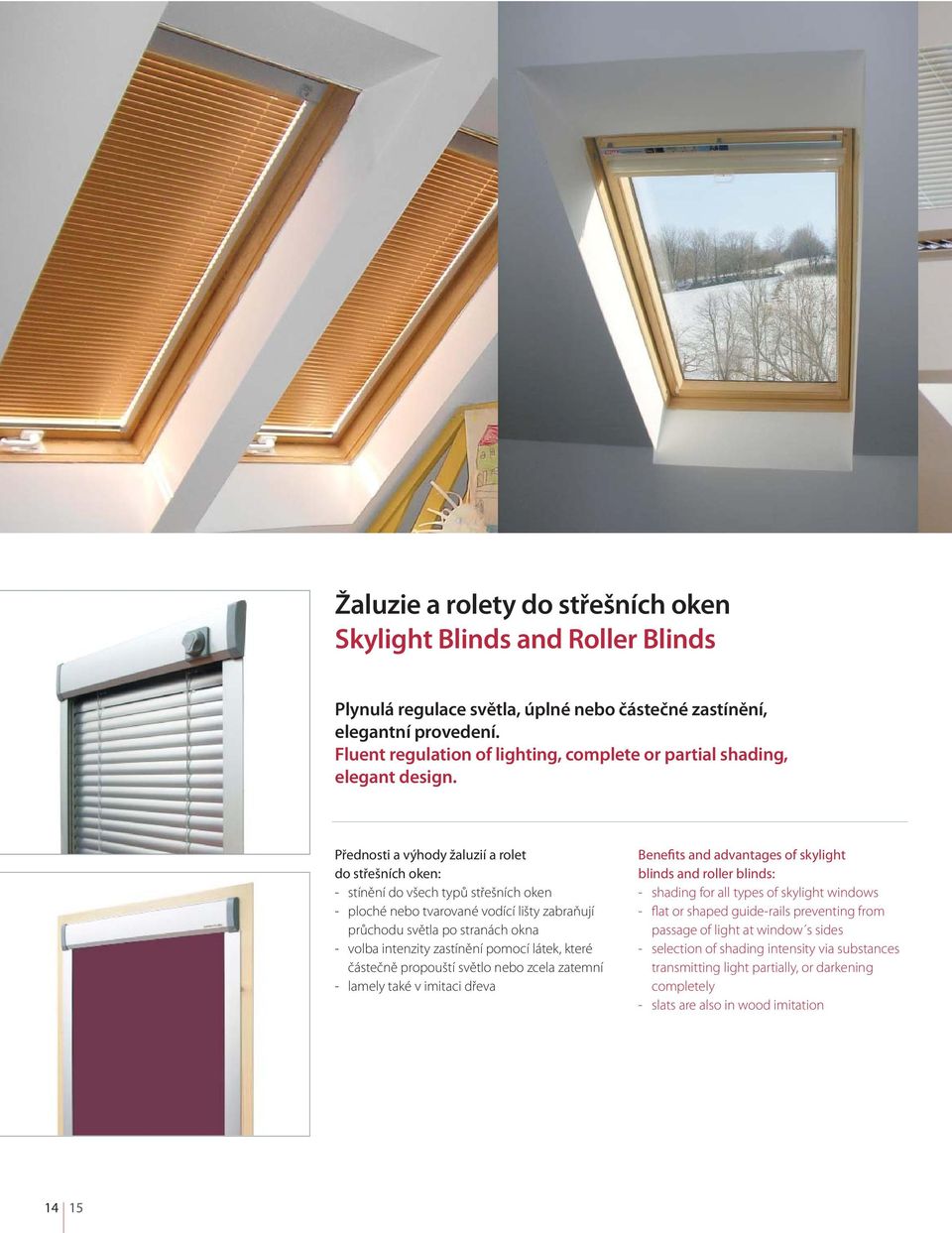

14 Žaluzie a rolety do střešních oken Skylight Blinds and Roller Blinds Plynulá regulace světla, úplné nebo částečné zastínění, elegantní provedení. Fluent regulation of lighting, complete or partial shading, elegant design. Přednosti a výhody žaluzií a rolet do střešních oken: - stínění do všech typů střešních oken - ploché nebo tvarované vodící lišty zabraňují průchodu světla po stranách okna - volba intenzity zastínění pomocí látek, které částečně propouští světlo nebo zcela zatemní - lamely také v imitaci dřeva Benefits and advantages of skylight blinds and roller blinds: - shading for all types of skylight windows - flat or shaped guide-rails preventing from passage of light at window s sides - selection of shading intensity via substances transmitting light partially, or darkening completely - slats are also in wood imitation 14 15

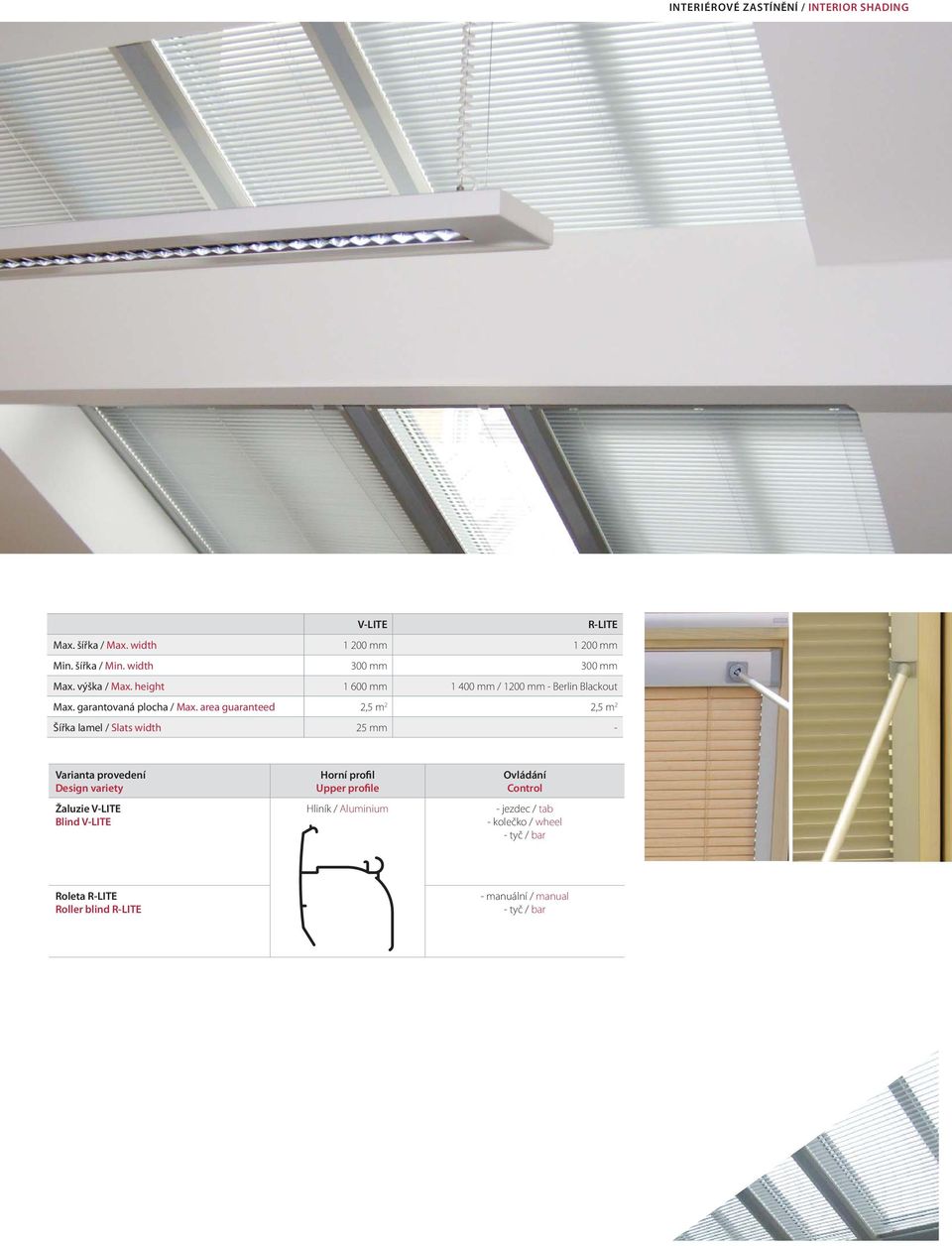

15 INTERIÉROVÉ ZASTÍNĚNÍ / INTERIOR SHADING V-LITE R-LITE Max. šířka / Max. width mm mm Min. šířka / Min. width 300 mm 300 mm Max. výška / Max. height mm mm / 1200 mm - Berlin Blackout Max. garantovaná plocha / Max. area guaranteed 2,5 m 2 2,5 m 2 Šířka lamel / Slats width 25 mm - Varianta provedení Design variety Žaluzie V-LITE Blind V-LITE Horní profil Upper profile Hliník / Aluminium Ovládání Control - jezdec / tab - kolečko / wheel - tyč / bar Roleta R-LITE Roller blind R-LITE - manuální / manual - tyč / bar

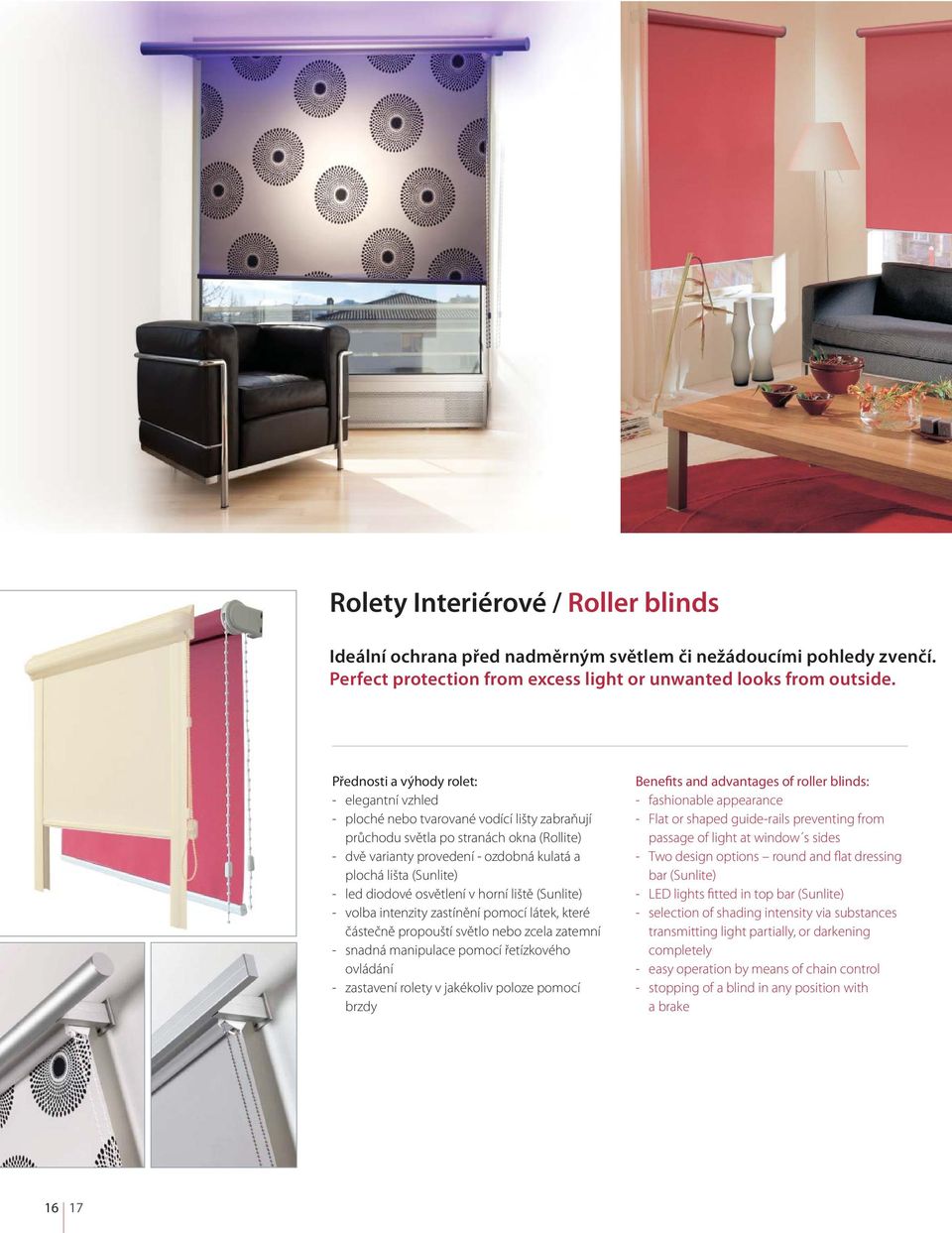

16 Rolety Interiérové / Roller blinds Ideální ochrana před nadměrným světlem či nežádoucími pohledy zvenčí. Perfect protection from excess light or unwanted looks from outside. Přednosti a výhody rolet: - elegantní vzhled - ploché nebo tvarované vodící lišty zabraňují průchodu světla po stranách okna (Rollite) - dvě varianty provedení - ozdobná kulatá a plochá lišta (Sunlite) - led diodové osvětlení v horní liště (Sunlite) - volba intenzity zastínění pomocí látek, které částečně propouští světlo nebo zcela zatemní - snadná manipulace pomocí řetízkového ovládání - zastavení rolety v jakékoliv poloze pomocí brzdy Benefits and advantages of roller blinds: - fashionable appearance - Flat or shaped guide-rails preventing from passage of light at window s sides - Two design options round and flat dressing bar (Sunlite) - LED lights fitted in top bar (Sunlite) - selection of shading intensity via substances transmitting light partially, or darkening completely - easy operation by means of chain control - stopping of a blind in any position with a brake 16 17

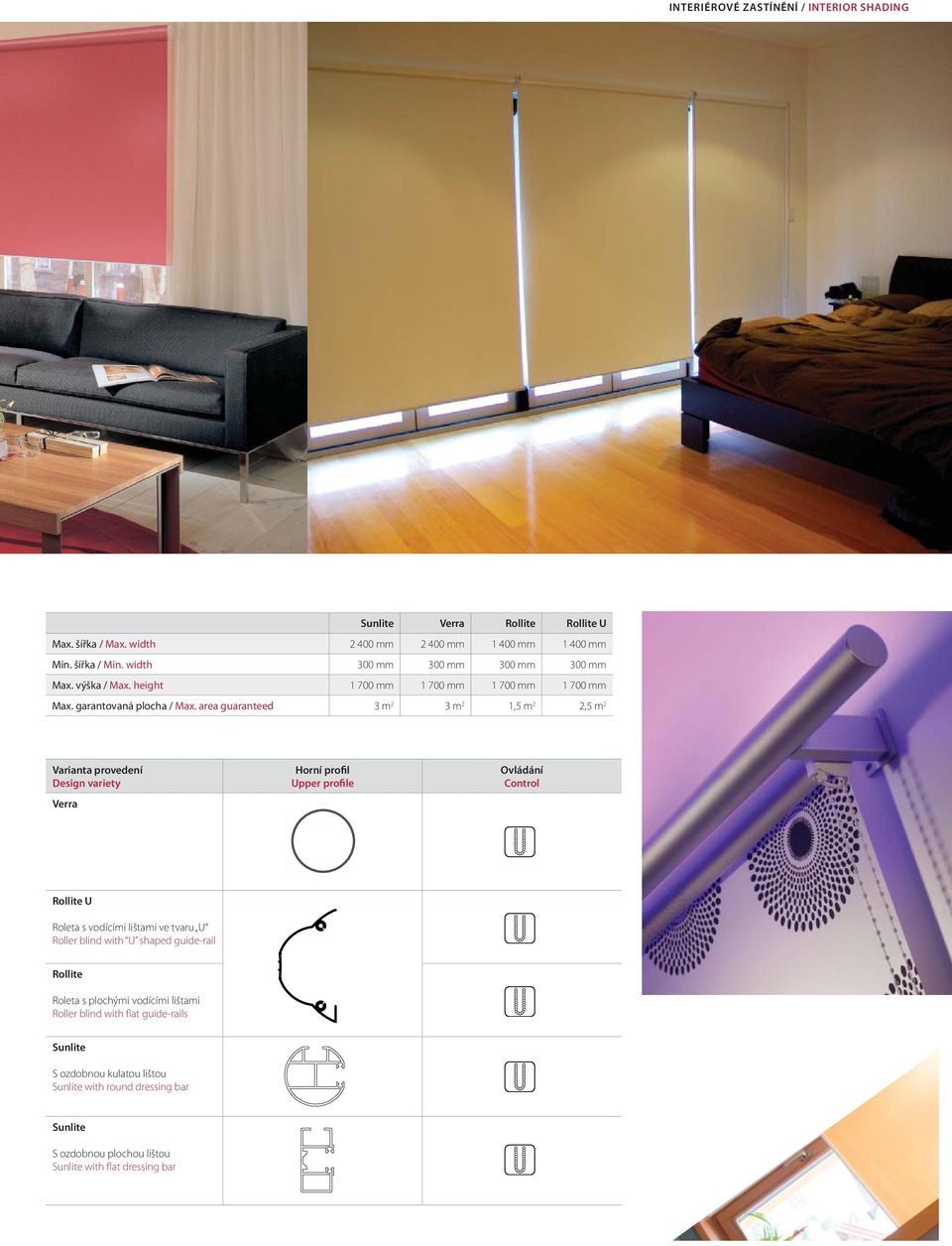

17 INTERIÉROVÉ ZASTÍNĚNÍ / INTERIOR SHADING Sunlite Verra Rollite Rollite U Max. šířka / Max. width mm mm mm mm Min. šířka / Min. width 300 mm 300 mm 300 mm 300 mm Max. výška / Max. height mm mm mm mm Max. garantovaná plocha / Max. area guaranteed 3 m 2 3 m 2 1,5 m 2 2,5 m 2 Varianta provedení Design variety Verra Horní profil Upper profile Ovládání Control Rollite U Roleta s vodícími lištami ve tvaru U Roller blind with U shaped guide-rail Rollite Roleta s plochými vodícími lištami Roller blind with flat guide-rails Sunlite S ozdobnou kulatou lištou Sunlite with round dressing bar Sunlite S ozdobnou plochou lištou Sunlite with flat dressing bar

18 Plissé / Plissé Velká invence k dotvoření interiéru a umocnění celkové atraktivity bydlení. Great invention to finish interior and to amplify the general attractiveness of living. Přednosti a výhody plissé: - velké množství technických provedení a atypických tvarů - vhodné pro pravoúhlá okna a dveře, střešní okna, stropní okna, světlíky a zimní zahrady - volba tří způsobů ovládání: šňůrkou, madlem nebo elektro-motorem - široký výběr plisovaných materiálů, barev, vzorů a potisků - látky o různých stupních propustnosti světla, látky zatemňující (Blackout), látky reflexní s napařovaným hliníkem, PERL látky Benefits and advantages of plissé: - large number of technical versions and atypical shapes - suitable for rectangular windows and doors, for skylight windows, for ceiling windows, fanlights, for winter gardens - three options of operation: with cord, handle, or electric motor - wide variety of pleated materials, colours, patterns and printings - cloths of various levels of light transmission, black-out cloths, reflexive cloths with steamed aluminium, PERL cloths Varianta provedení / Design variety S pevným horním nebo dolním profilem With hard upper or lower profile Volně visící / Floppy Se šňůrkovým vedením / With cord guiding S lankovým vedením / With wire guiding Obloukové plissé / Curved plissé Horní profil / Upper profile Hliník / Aluminium Ovládání / Control Vytahování a spouštění plissé Pulling up and down of plissé 18 19

19 Exteriérové zastínění Exterior shading

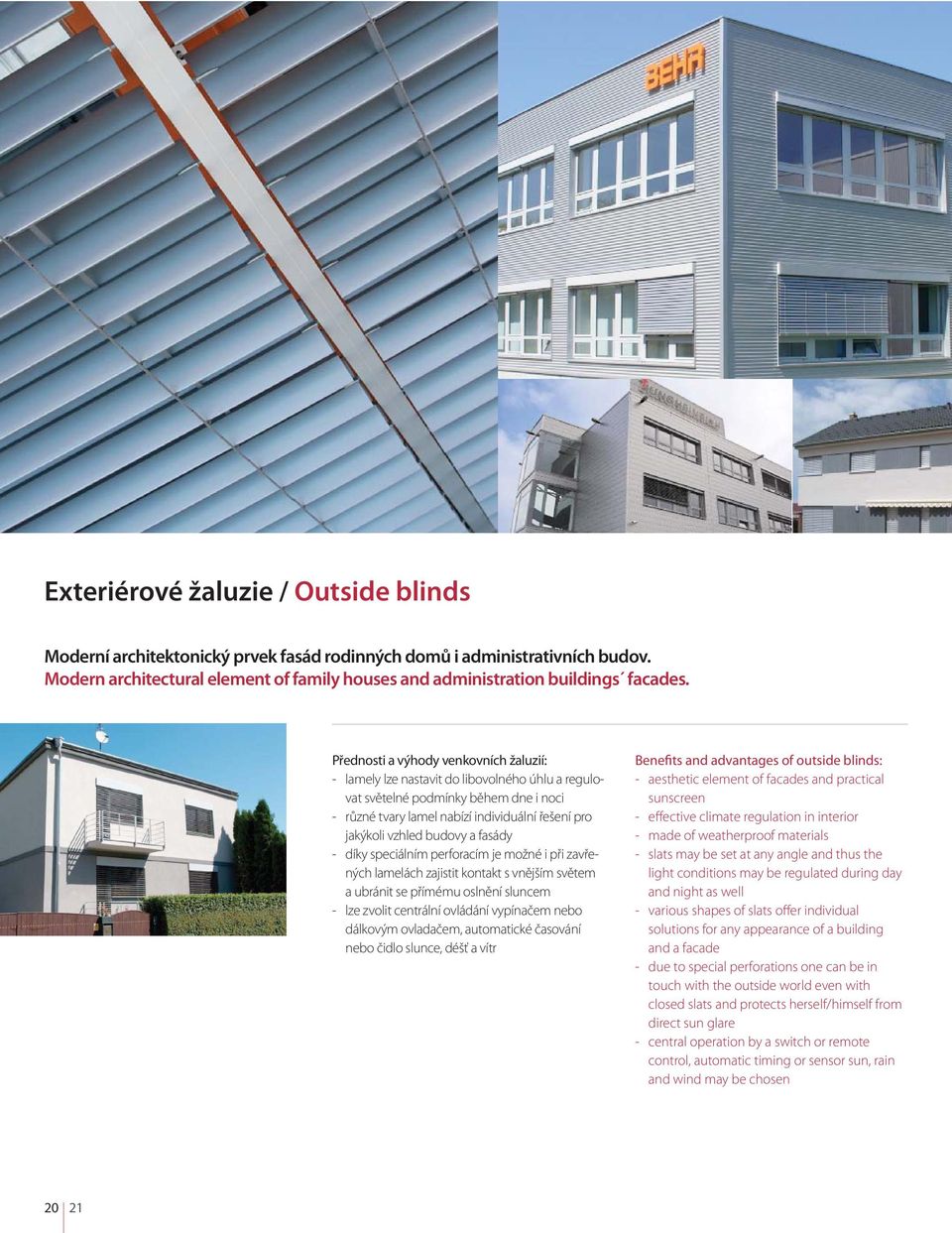

20 Exteriérové žaluzie / Outside blinds Moderní architektonický prvek fasád rodinných domů i administrativních budov. Modern architectural element of family houses and administration buildings facades. Přednosti a výhody venkovních žaluzií: - lamely lze nastavit do libovolného úhlu a regulovat světelné podmínky během dne i noci - různé tvary lamel nabízí individuální řešení pro jakýkoli vzhled budovy a fasády - díky speciálním perforacím je možné i při zavřených lamelách zajistit kontakt s vnějším světem a ubránit se přímému oslnění sluncem - lze zvolit centrální ovládání vypínačem nebo dálkovým ovladačem, automatické časování nebo čidlo slunce, déšť a vítr Benefits and advantages of outside blinds: - aesthetic element of facades and practical sunscreen - effective climate regulation in interior - made of weatherproof materials - slats may be set at any angle and thus the light conditions may be regulated during day and night as well - various shapes of slats offer individual solutions for any appearance of a building and a facade - due to special perforations one can be in touch with the outside world even with closed slats and protects herself/himself from direct sun glare - central operation by a switch or remote control, automatic timing or sensor sun, rain and wind may be chosen 20 21

21 EXTERIÉROVÉ ZASTÍNĚNÍ / EXTERIOR SHADING Perma Diplomat 35 Perma Diplomat 50 Cetta 50 Cetta 65, 80, 80-Flexi Zetta 70, 90 Max. šířka / Max. width mm mm mm Min. šířka / Min. width 450 mm 400 mm 600 mm Max. výška / Max. height mm mm mm Max. garantovaná plocha / Max. area guaranteed 6 m 2 6 m 2 šňůra / cord 8 m 2 klika / handle 10 m 2 motor / motor 8 m 2 klika / handle 16 m 2 motor / motor Šířka lamel / Slats width 35 mm / 50 mm 50 mm 65 mm / 70 mm / 80 mm / 90 mm Varianta provedení / Design variety Tvar lamel / Shape of slats Horní profil / Upper profile Žárově pozinkovaný plech (hliník) Hot-dip galvanized sheet/ aluminium Ovládání / Control Naklápění lamel, vytahování a spouštění žaluzie Inclining of slats, pulling up and down of blind Boční vedení Side guiding Perma Diplomat 35 40x40 / 56x58 Ocelové lanko potažené plastem Steel wire rope coated with plastic Perma Diplomat 50 Bez vedení / No guide Cetta 50 Cetta 65 Cetta 80 Cetta 80-Flexi Zetta 70 56x58 Ocelové lanko potažené plastem Steel wire rope coated with plastic Ocelové lanko potažené plastem Steel wire rope coated with plastic Vodící lišta hliníková Guide rail aluminium Zetta 90

22 Krycí plechy / Cover sheets Chrání vytaženou žaluzii před větrem / Protects a pulled up blind from wind 22 23

23 EXTERIÉROVÉ ZASTÍNĚNÍ / EXTERIOR SHADING Markýzy / Marquise Příjemné prostředí pro práci, zábavu nebo odpočinek. Pleasant environment for work, entertainment or relaxation. Přednosti a výhody markýz: - ideální a ekonomické řešení k zatemnění teras, balkónů, verand, vitrín, velkých prosklených ploch restaurací a hotelů - konstrukce markýzy je povrchově upravena práškovým lakováním v barvě bílé, béžové, stříbrné nebo hnědé - dodatečná hliníková stříška zajišťuje ochranu navinuté látky - pružina napíná látku a zároveň brání složení markýzy vlivem náporu větru - sklon výsuvu je možné nastavit v rozmezí výběr látek různých barev a materiálů odolných proti větru a dešti - lze zvolit centrální ovládání vypínačem nebo dálkovým ovladačem, automatické časování nebo čidlo slunce, déšť a vítr Benefits and advantages of marquises: - ideal and economic solution for darkening terraces, balconies, porches, show-cases, large windows of restaurants and hotels - construction of marquises is coated with powder varnishing in white, beige, silver or brown colour - additional aluminium blind (shield) ensures protection of wound up cloth. - spring stretches cloth and prohibits from folding the marquise as result of a blast of wind - inclination of telescopic unit can be set within a the range of selection of cloths of various colours and weatherproof materials - central operation by a switch or remote control, automatic timing or sensor sun, rain and wind may be chosen Silver Plus Australia / Jamaica / Palladio Dakar Italia Max. šířka / Max. width mm mm mm mm Max. výsuv / Max. extension mm mm mm mm 700 mm - balkónová / balcony Varianta provedení / Design variety Silver Plus terasová s možností dodatečné stříšky Silver Plus terrace additional terrace blind possible Australia terasová Australia terrace Jamaica terasová s možností dodatečné stříšky Jamaica terrace additional terrace blind possible Palladio 2040 terasová kazetová Palladio 2040 terrace waffle Dakar terasová kazetová Dakar terrace waffle Italia balkónová / Italia Balcony s uchycením na zábradlí With fixing to banister Barva konstrukce Colour construction Bílá / White RAL 9010 Bílá / White RAL 9010 Stříbrná / Silver RAL 9006 Béžová / Beige RAL 1015 Hnědá / Brown RAL 8016 Bílá / White RAL 9010 Ramena hliníková Arm aluminium Rozkládací s pružinami a Fleyerovým řetězem Folding with springs and Fleyer chain Vyklápěcí s pružinou Tilting with spring Ruční polohování Manual positioning Ovládání Control Montáž Installation do stropu / on ceiling na stěnu / on wall do krovu / on roof do stropu / on ceiling na stěnu / on wall

24 Exteriérové rolety / Outside roller blinds Účinná regulace klimatu v místnosti, bezpečnostní prvek fasády. Effective climate regulation in a room, safety element of a facade. Přednosti a výhody venkovních rolet: - účinná tepelná izolace a ochrana proti slunci - bezpečnostní prvek a protihluková bariéra - variabilita montáže nabízí řešení nejen pro novostavby, ale i pro dodatečnou montáž například při rekonstrukci či zateplování domu - velký výběr barev (včetně imitace dřeva) umožní doladit roletu k jakékoli barvě plastového či dřevěného okna - možnost skupinového řízení jednotlivých rolet a centrálního ovládání Benefits and advantages of outside roller blinds: - effective isolation and sunscreen - safety element and acoustic shielding - variability of installation offers good solution not only for new houses but also for additional installation, e.g. reconstruction or insulation of houses - wide variety of colours (including wood imitation) allows toning of a roller blind with any colour of plastic or wooden window - possible joint operation of individual roller blinds and central control Plasterax Vivera Sectra Stakusit Max. šířka / Max. width mm mm mm mm Max. výška / Max. height mm mm mm mm Max. garantovaná plocha / Max. area guaranteed 8 m 2 8 m 2 2,5 m 2 závětrná strana / leeward side 1 m 2 návětrná strana / windward side 6 m

25 EXTERIÉROVÉ ZASTÍNĚNÍ / EXTERIOR SHADING Varianta provedení Design variety Předokenní roleta Plasterax Varianta s integrovanou sítí Plasterax Sectra Fore-window roller blinds Plasterax Version with integrated screen Plasterax Sectra Provedení boxu Design of box Installation Box ukrytý pod fasádou Box hidden under plaster Ovládání / Control Vytahování a spouštění rolety Pulling up and down of a blind Typy lamel / Type sof slats Hliníková plněná PUR pěnou Aluminium filled with PUR foam Plastová Plastic Předokenní roleta Vivera Varianta s integrovanou sítí Vivera Sectra Fore-window roller blinds Vivera Version with integrated screen Vivera Sectra Nadokenní roleta Stakusit Hood roller blinds Stakusit Box přiznaný Box shown Box namontován nad oknem z interiéru je viditelná revizní klapa Box installed above window from interior there is a visible revision valve * neplatí pro provedení Stakusit * not applied for Stakusit Typy boxů / Types of boxes Hliníkový Plasterax, Vivera / Aluminium Plasterax, Vivera PVC Stakusit / PVC Stakusit Revizní spodní díl (úkos 20 ) Revision lower part (bevel 20 ) Revizní přední díl (úkos 20 ) Revision front part (bevel 20 ) Box k omítnutí přímý Box to plaster direct Zaoblený box Arched box Čtvrt-kulatý box Quarter-round box

26 Garážová vrata / Garage doors Přednosti a výhody rolovacích garážových vrat: - při montáži zevnitř na otvor zaberou vrata minimální prostor pod stropem v porovnání se sekčními vraty; pancíř se roluje do schránky umístěné nad otvorem - box je vybaven náběhovými válečky z polyamidu, což umožňuje plynulé navíjení lamel do boxu; při větších rozměrech je bočnice boxu vybavena navíjecí automatikou - vodící lišty zaberou po bocích otvoru jen 90 mm, jsou vybaveny těsnící vložkou nebo kartáčkem - hliníkové lamely plněné PUR pěnou mají na výšku 77 mm a tloušťku 19 mm; mezi plné lamely lze vložit prosvětlovací nebo provzdušňovací lamely - ukončovací lišta z protlačovaného hliníku je vybavena ukončovacím profilem - vrata jsou vybavena pojistkou proti odvinutí pancíře - je možno dodat dálkové ovládání, světelnou závoru, nouzové ovládání, kontaktní profil s vypínáním při najetí vrat na překážku Benefits and advantages of roll-up garage doors: - minimum area under ceiling is required for installation from interior into the hole in comparison with the sectional door; armour is rolled up in the case placed over the hole - box is furnished with lead-in rollers from polyamide which enable fluent coiling of slats in the box; for larger sizes a side plate is furnished with automatic coiling - guide rails occupy only 90 mm at sides of the hole, they are equipped with sealing insertion or brush - aluminium slats are filled with PUR foam and their height is 77 mm and thickness 19 mm; illuminating or aerating slats can be inserted between massive slats - stop strip made from extruded aluminium is equipped with a closing profile; the door has safety lock protecting from uncoiling of armour - we may also deliver remote control, light barrier, emergency control, contact profile with switching in case of crash into a block Rolovací vrata / Roll up door: 77 mm Rolovací vrata / Roll up door: 55 mm Sekční vrata Sectional door Max. šířka / Max. width mm mm 5500 mm Min. šířka / Min. width mm mm 2250 mm Max. výška / Max. height mm mm 2250 mm Max. garantovaná plocha / Max. area guaranteed 16 m 2 8 m 2 12 m

27 GARÁŽOVÁ VRATA / GARAGE DOORS Přednosti a výhody sekčních garážových vrat: - sekční vrata se montují jen zevnitř na otvor; jednotlivé sekce se zasouvají pod strop místnosti - spoje sekcí jsou provedeny tak, aby znesnadňovaly přiskřípnutí prstů. - vodící kolejnice jsou s pozinkovaného materiálu a zaberou po bocích otvoru jen 90 mm - sekce jsou vyrobeny z ocelového plechu s pozinkovanou vrstvou a opatřeny vrchním ochranným lakem - sekce je možno doplnit o prosklení - sekční vrata mohou být vybavena integrovanými dveřmi - spodní sekce je vybavena podlahovým těsněním, díky profilové hadici vyrovnává i menší nerovnosti - vrata jsou utěsněna kolem dokola pomocí trvale elastického těsnění - při pohonu motorem jsou vrata vybavena pojistkou při najetí na překážku - je možno dodat dálkové ovládání, světelnou závoru, nouzové ovládání Benefits and advantages of sectional garage doors: - sectional door is installed only from exterior into the hole; individual sections are put under ceiling of the room - section joints are made in such a way that they could eliminate jamming of fingers - guide-rails are made from galvanized material and occupy only 90 mm at sides of the hole - sections are made from steel sheet with a galvanized layer and furnished with upper protective varnish - sections may be supplied with glass tables - sectional door can be equipped with an integrated door - lower section is equipped with floor sealing, due to profile hose it levels uneven surfaces - the door is sealed all round with permanently elastic sealing - when driven by motor the door is equipped with a lock functioning in cases of crash into a block - we may also deliver remote control, light barrier, emergency control Varianta provedení Design variety Materiál Material Barva Colour Montáž Installation Ovládání Control rolovací Roll up door Hliník / Aluminium Lamely, vodící lišty: dle vzorníku RAL Slats, guide-rails: according to sampler RAL - zevnitř na otvor - zvenčí na otvor - do otvoru - from interior in the door hole - from exterior in the door hole - in the whole Motor s možností nouzového otevírání (při výpadku proudu) Motor with option of emergency opening (if power outage occurs) sekční Sectional door Plech / Sheet metal Sekce, vodící lišty: dle vzorníku RAL Sections, guide-rails: according to sampler RAL - zevnitř na otvor - from interior in the door hole Motor s pojistkou (při najetí na překážku) Motor with safety lock (if it crashes into a block)

28 Sítě proti hmyzu / Insect screens Ideální ochrana interiéru před obtížným hmyzem. Perfect interior protection against insect and bugs. Přednosti a výhody sítí proti hmyzu: - snadná montáž na okenní/dveřní rám nebo do ostění - síťovina je vyrobena z poplastovaného sklolaminátového vlákna, které nepodléhá korozi a dobře snáší teplotní rozdíly - pro alergiky nabízíme speciální síťovinu - rám sítě v barvách RAL nebo v imitaci dřeva umožní doladění do jakékoli okna - maximální garantovaná plocha 3,6 m 2 (2,25 m 2 pro typ I) Benefits and advantages of insect screens: - easy installation in window/door frame or between reveals - net is made of plastic-coated glass fibres which do not corrode and tolerate temperature differences well - for allergy sensitive people we offer special nets - net frame in RAL colours or in wood imitation allows toning with any window - maximum area guaranteed - 3,6 m 2 (2,25 m 2 for I type) 28 29

29 SÍTĚ PROTI HMYZU / INSECT SCREENS Varianta provedení Design variety C1 Okenní síť Window net C2 Okenní síť Window net Provedení rámu Frame variation Montáž Installation 31 x 12 mm z interiéru pomocí kovových držáků - bez vrtání do rámu from interior using metal clips - no drilling in frame Rám v renolitu (imitace dřeva) Frame in renolit (wood imitation) ano / yes 31 x 11 mm ano / yes F10 Okenní síť- rolovací horizontální Window net - scrolling horizontal G10 Okenní síť- rolovací vertikální Window net - scrolling vertical do ostění na rám okna - nutnost vrtání do ostění / do rámu between reveals in window frame - drilling in frame/wall is necessary do ostění na rám okna na dveře - nutnost vrtání do rámu between reveals in window frame on doors - drilling in frame is necessary 51 x 20 mm do rámu dveří - nutnost vrtání do rámu in door frame - drilling in frame is necessary ne / no ne / no C10 Okenní síť Window net 32 x 11 mm ano / yes H1 Dveřní síť Door net ano / yes C11 Okenní síť Window net 37 x 11 mm ano / yes I Okenní síť Window net 24 x 24 mm z exteriéru pomocí obrtlíků - nutnost vrtání do rámu from exterior using blind catches - drilling in frame is necessary ano / yes D, E Okenní síť Window net 25 x 12 mm z exteriéru pomocí obrtlíků (typ E) / pružinových kolíků (typ D) - nutnost vrtání do rámu from exterior using blind catches (E type) / spring pin (D type) - drilling in frame is necessary ne / no možnost atypických rozměrů u některých typů sítí / some types of nets provide atypical dimensions u větších rozměrů sítí je nutná výztuha (svislá, vodorovná, křížová) / for larger sizes a stiffener (vertical, horizontal, cross) is necessary

30 Eurookna / Euro windows Dokonalost přírody, pocitu a harmonie. Excellence of nature, feeling and harmony. профиль IV-78 профиль IV-68 профиль IV-78 деревоалюминий Přednosti a výhody eurooken: - 100% přírodní materiál zaručuje pevnost, pružnost a lehkost - nízká tepelná roztažnost - novodobá technologie výroby zabraňuje nevhodnému kroucení materiálu - lze provádět opravy i při menším poškození okna bez potřeby častého seřízení - možnost renovace oken nátěrem - třívrstvá až čtyřvrstvá povrchová úprava GORI - hliníkový profil je vhodný zejména pro nízko- -energetické domy Benefits and advantages of Euro windows: - 100% natural material guarantees strength, elasticity and lightness - low thermal expansion - new technology of production avoids unwelcome twisting of material - repairs may be made if a window is slightly damaged, no need of frequent adjustments - possible renewal of windows with painting - three-, four-layer coating/surface finishing GORI - aluminium profile is mainly suitable for low- -energy houses Varianta provedení / Design variety IV 68 IV 78 IV 78 dřevo-hliník / wood-aluminium Izolační vlastnosti skla / Insulating properties of glazing Izolační dvojsklo / Insulating double glazing Jedno těsnění / One sealing Izolační dvojsklo/trojsklo / Insulating double glazing / triple glazing Dvojí těsnění / Double sealing Izolační dvojsklo/trojsklo / Insulating double glazing / triple glazing Dvojí těsnění / Double sealing 30 31

31 TECHNOLOGIE / TECNOLOGY Technologie / Technology NÁSTROJAŘSKÉ PRÁCE - výroba a opravy vstřikovacích forem a střižných nástrojů - výroba kovárenského nářadí - výroba válcovacích tratí pro tvarování a stříhání lamel pro výrobu venkovních žaluzií Vypracujeme kompletní výkresovou dokumentaci potřebnou pro výrobu. Zákazník tedy dodá pouze výkres výlisku nebo výstřižku. VÁLCOVÁNÍ PROFILŮ - vývoj a výroba jednoúčelových tvářecích strojů s NC řízením k výrobě profilů používaných pro výrobu žaluziových systémů - výroba hliníkových a plechových lamel k výrobě venkovních žaluzií LISOVÁNÍ PLECHOVÝCH DÍLŮ - výroba kovových komponentů k žaluziím VSTŘIKOVÁNÍ TERMOPLASTŮ - výroba plastových komponentů pro vlastní výrobu - výroba cívek pro pletařský průmysl - výroba izolačních dílů pro elektroprůmysl TOOLS PRODUCTION - manufacturing and repairs of injection forms and cutting tools - manufacturing of forge tools - manufacturing of rolling mills for shaping and cutting lamellas used for outdoor roller blind manufacturing We draw up the complete design documentation necessary for manufacturing. The customer then only adds a stamping or a cutting drawing. PROFILE ROLLING - development and manufacturing of single-purpose shaping machines with NC operation for manufacturing of profiles used for roller blind system manufacturing - manufacturing of aluminum and sheet-metal lamellas used for outdoor roller blind manufacturing SHEET-METAL PART PRESSING - manufacturing of metal components for roller blinds THERMOPLASTIC INJECTION - manufacturing of plastic components for self-manufacture - manufacturing of reels for knitting industry - manufacturing of insulating parts for electro industry

32 ISOTRA a.s. Bílovecká 2411/1, Opava Czech Republic Tel. / Phone: Fax: isotra@isotra.cz 09/2011
