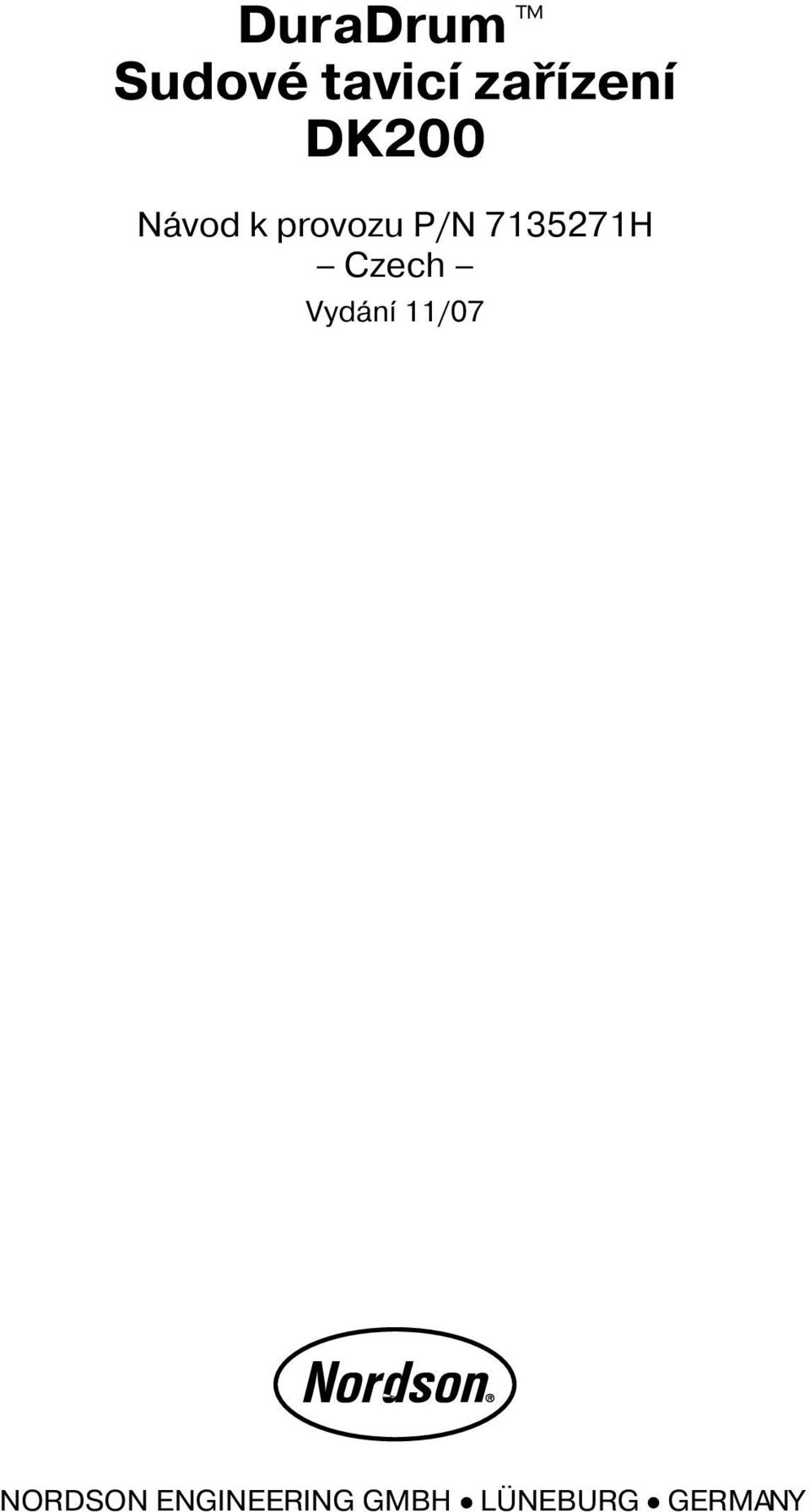

DuraDrum Sudové tavicí zaøízení DK200

Rozměr: px
Začít zobrazení ze stránky:

Download "DuraDrum Sudové tavicí zaøízení DK200"

Transkript

1 DuraDrum Sudové tavicí zaøízení Návod k provozu Czech Vydání 11/07 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

2 UPOZORNÌNÍ Tento návod k provozu platí pro celou konstrukèní øadu. Objednací èíslo P/N = objednací èíslo výrobkù Nordson Upozornìní Toto je autorskými právy chránìná publikace spoleènosti Nordson. Copyright Tento dokument nesmí být publikován, kopírován, jiným zpùsobem rozmno ován nebo pøekládán do jiných jazykù bez pøedchozího písemného souhlasu spoleènosti Nordson. Nordson si vyhrazuje právo na zmìny bez zvlá tního upozornìní V echna práva vyhrazena. Ochranné známky AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CanWorks, Century, CF, Clean Coat, CleanSleeve, CleanSpray, ColorMax, Control Coat, Coolwave, Cross-Cut, Cyclo-Kinetic, Dispensejet, DispenseMate, DuraBlue, Durafiber, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, e.stylized, EFD, ETI, Excel 2000, Fillmaster, FlexiCoat, Flexi-Spray, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, Isocoil, Isocore, Iso-Flo, itrax, JR, KB30, Kinetix, Little Squirt, Magnastatic, March, MEG, Meltex, Microcoat, Micromark, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, PatternView, PermaFlo, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Printplus, ProBlue, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure-Max, Tela-Therm, Tracking Plus, Trends, Tribomatic, Ultrasaver, UniScan, UpTime, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. jsou registrované ochranné známky spoleènosti Nordson Corporation. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, BetterBook, Blue Series, CanNeck, Celero, Chameleon, Check Mate, ClassicBlue, Controlled Fiberization, Control Weave, CPX, DispensLink, Dry Cure, DuraBraid, DuraCoat, DuraDrum, DuraPail, E-Nordson, Easy Clean, EasyOn, Eclipse, Equi=Bead, ESP, Exchange Plus, Fill Sentry, Gluie, G-Net, G-Site, HDLV, Ink-Dot, ion, Iso-Flex, itrend, KVLP, Lacquer Cure, Lean Cell, Logicomm, Maverick, Maxima, MicroFin, MicroMax, MiniBlue, Minimeter, Multifil, Myritex, OptiStroke, Origin, PatternPro, PCI, PluraMix, Powder Pilot, Powercure, Primarc, Process Sentry, Prodigy, Pulse Spray, PurTech, Quad Cure, Ready Coat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureMix, SureSeal, Sure Wrap, Swirl Coat, Tempus, ThruWave, Trade Plus, Trak, TrueBlue, Ultra, Ultrasmart, Universal, Viper, Vista, VersaDrum, VersaPail, WebCure, 2 Rings (Design) sou ochranné známky spoleènosti Nordson Corporation. Oznaèení a podnikové znaky v této dokumentaci mohou být známkami, jejich pou ívání tøetími osobami k vlastním úèelùm mù e poru it vlastnická práva.

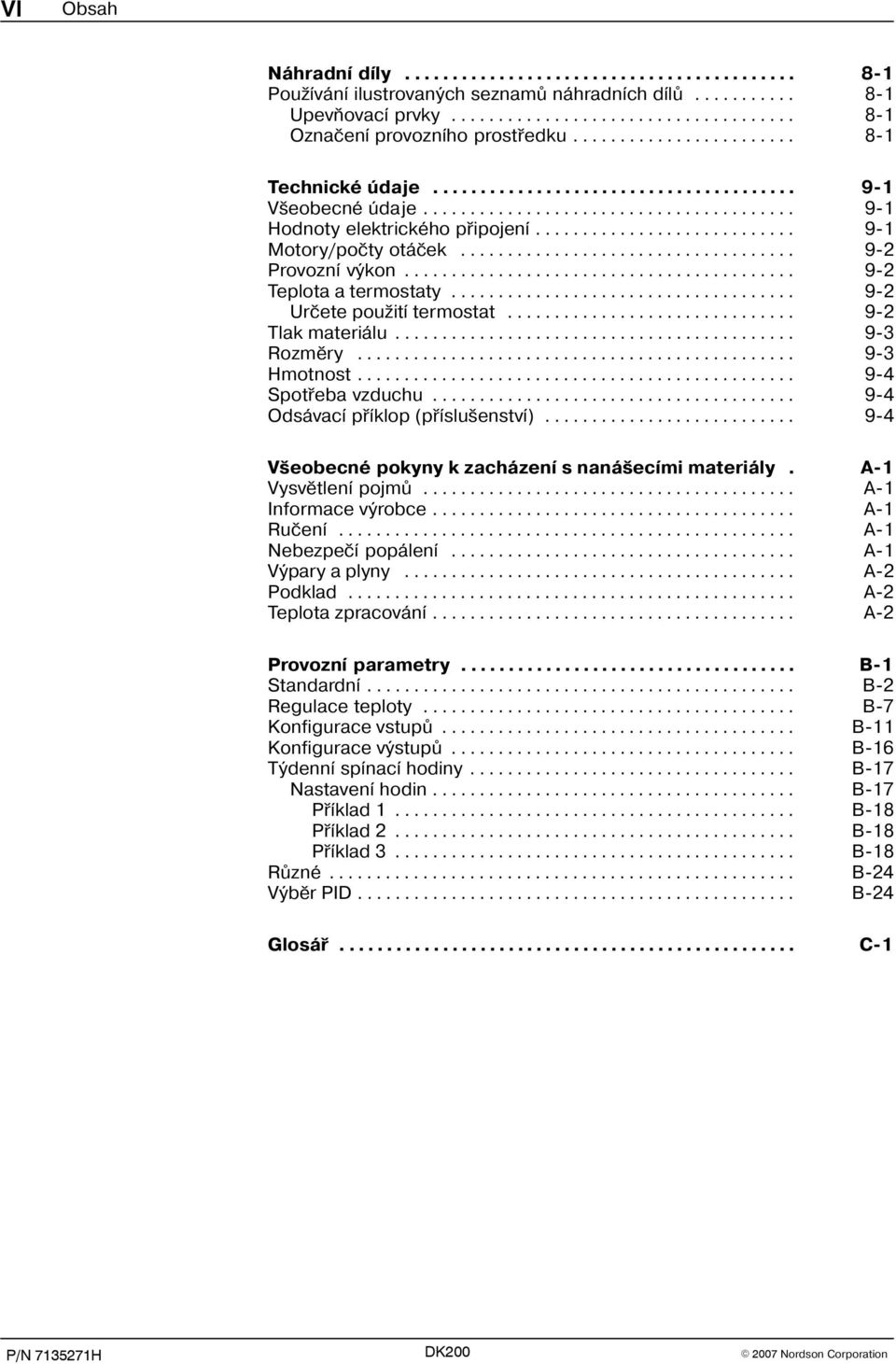

3 Obsah I Obsah Nordson International O-1 Europe O-1 Distributors in Eastern & Southern Europe O-1 Outside Europe / Hors d Europe / Fuera de Europa O-2 Africa / Middle East O-2 Asia / Australia / Latin America O-2 Japan O-2 North America O-2 Bezpeènostní upozornìní Bezpeènostní symboly Odpovìdnost majitele pøístroje Bezpeènostní informace Naøízení, po adavky a smìrnice Kvalifikace u ivatele Bezpeènostní opatøení pou ívaná v prùmyslu Pou ívání pøístroje dle stanovených podmínek Naøízení a bezpeènostní pokyny Instalace Provoz Údr ba a oprava Informace k bezpeènosti pøístroje Vypnutí pøístroje Sní ení tlaku lepidla v systému Pøístroj odpojte od zdroje napájení Deaktivace naná ecích hlav V eobecné bezpeènostní pokyny: VAROVÁNÍ a POZOR Dal í bezpeènostní pøedpisy První pomoc

4 II Obsah Úvod Pou ití v souladu s urèením Pøíklady nesprávného pou ívání Oblast pou ití Zbytková nebezpeèí Vysvìtlení pojmù K návodu k provozu zaøízení Typový títek Popis Skøíòový rozvádìè Tlaèítko Zapínání obìma rukama a voliè Spustit / zdvihnout stojku Hlavní vypínaè Vìtrák s filtrem Dveøní zámek Ovládací panel Stojka Tavicí desky Odsávací pøíklop (pøíslu enství) Svìtelné signální zaøízení (pøíslu enství) Vy í sudový plá pro lepenkové sudy (pøíslu enství) Pracovní postup Zdvih a spou tìní stojky Odvzdu nìte sud Zavzdu nìní sudu Tavicí postup a tok materiálu Vytápìní a regulace teploty Zablokování podhøátí Zablokování z dùvodu nízké teploty Hlá ení a vypnutí z dùvodu pøehøátí Sní ení teploty Provozní re imy Normální re im Sní ení teploty Setup Porucha

5 Obsah III Instalace Vybalení Zdvihání (vybalené zaøízení) Zdvihání jeøábem Doprava Skladování Instalace Odsávání výparù materiálu Elektrické pøipojení Dodr ování pravidel pøi pou ití ochranného vypínaèe proti chybnému proudu Polo ení kabelù Externí øídicí-/signální obvody Napìtí v síti Pøipojení na sí Pøipojovací zdíøky hadice Provoz s montá ními pistolemi Pøídavné pøipojovací zdíøky hadice Instalace zahøáté hadice Pou ití druhého otevøeného klíèe Pøi roubování Od roubování Sní ení tlaku Pøipojení a nastavení stlaèeného vzduchu Pracovní tlak pneumatických válcù Regulátor tlaku vzhùru Stlaèený vzduch pro zavzdu nìní sudu Zaøízení upravit podle pou ívaného sudu Omezit sní ení stojky Po adovaná hodnota otáèek a provozní výkon Doba dobìhu pøi Prázdný sud Nastavení doby dobìhu Instalace vstupù zaøízení Nastavení vstupu Instalace výstupù zaøízení Konfigurace jednoho výstupu Konfigurace komunikace Konfigurace sudového tavicího zaøízení Rychlá konfigurace Provozní parametry Volba provozních parametrù Ètení nebo editace provozních parametrù Po adovaná hodnota teploty stojky, hadic a naná ecích hlav 3-24 Ulo ení a obnovení nastavení Zmìny parametrù a kontrola po adované hodnoty teploty Pøíslu enství Svìtelné signální zaøízení Instalace soupravy Odsávací pøíklop Vy í sudový plá pro lepenkové sudy Èasové relé Doba dobìhu Instalace èasového relé První uvedení do provozu Demontá Likvidace

6 IV Obsah Obsluha První uvedení do provozu Ohøívané (vytápìné) komponenty Èerpadlo Uvedení sudového tavicího zaøízení do provozu Spu tìní zaøízení Monitorování zaøízení Kontrola øádného fungování zaøízení LED Prázdný sud Monitorování teplot komponent Kontrola teplot komponent v normálním re imu Kontrola teplot komponent manuálnì Monitorování chyb Chyba F1, F2 a F Chyba F Vynulování zaøízení (Reset) Chybový protokol Monitorování intervalu údr by Nastavení teplot komponent Doporuèené teploty Nastavení po adovaných hodnot teploty pomocí globální metody Nastavení po adovaných hodnot teploty pomocí "Globálnì pøes skupinu komponent" Nastavení po adované hodnoty teploty na jednotlivé komponentì Zadání hesla Funkèní tlaèítka Tlaèítko Topení Tlaèítko Èerpadlo Tlaèítko Konfigurace Tlaèítko Týdenní spínací hodiny Tlaèítko Sní ení teploty Nasazení a výmìna sudu Zdvihnout stojku Spustit stojku Principiální schémata zapojení Stojku zdvihnout / spustit Uvolnìní motoru Voliè Spustit/zdvihnout stojku Zapnutí a vypnutí zaøízení Denní zapnutí Denní vypnutí Vypnutí v pøípadì nouze Nastavovací protokol

7 Obsah V Údr ba Nebezpeèí popálení Sní ení tlaku Pøi pou ití èisticích prostøedkù dodr ujte následující upozornìní Provozní/pomocné prostøedky Preventivní údr ba Vnìj í èi tìní Vizuální kontrola na vnìj í po kození Zmìna druhu materiálu Vypláchnutí èisticím prostøedkem Èi tìní tavicí desky Vìtrák a vzduchový filtr Pojistný ventil Nucené uvedení pístu do chodu Èerpadlo Kontrola tìsnosti Dota ení roubu ucpávky Dota ení upevòovacích roubù Motor / pøevodovka Výmìna maziva Výbìr maziva Filtr stlaèeného vzduchu Vypu tìní kondenzátu Vyèi tìní filtraèního dílu Tlakové omezovací ventily Kontrola funkce Tlakový omezovací ventil pro zavzdu nìní sudu Tlakový omezovací ventil na pøípojku stlaèeného vzduchu 5-10 Èi tìní Protokol údr by Odstraòování poruch Nìkolik u iteèných rad Svìtelné signální zaøízení (pøíslu enství) Tabulka odstraòování poruch Chybové kódy Zaøízení nefunguje Kanál (topná zóna) netopí Ovládací panel nefunguje ádný materiál (motor se netoèí) ádný materiál (motor se toèí) Pøíli málo materiálu Pøíli vysoký tlak materiálu Tlak materiálu je pøíli nízký Rùzné Diody LED mìnièe kmitoètu Oprava V eobecné pokyny Výmìna tìsnicího krou ku Výmìna O-krou kù Výmìna èidla teploty stojky a termostatu Urèete pou ití termostat Výmìna ovládacího panelu Instalace Service Kit

8 VI Obsah Náhradní díly Pou ívání ilustrovaných seznamù náhradních dílù Upevòovací prvky Oznaèení provozního prostøedku Technické údaje V eobecné údaje Hodnoty elektrického pøipojení Motory/poèty otáèek Provozní výkon Teplota a termostaty Urèete pou ití termostat Tlak materiálu Rozmìry Hmotnost Spotøeba vzduchu Odsávací pøíklop (pøíslu enství) V eobecné pokyny k zacházení s naná ecími materiály. A-1 Vysvìtlení pojmù A-1 Informace výrobce A-1 Ruèení A-1 Nebezpeèí popálení A-1 Výpary a plyny A-2 Podklad A-2 Teplota zpracování A-2 Provozní parametry B-1 Standardní B-2 Regulace teploty B-7 Konfigurace vstupù B-11 Konfigurace výstupù B-16 Týdenní spínací hodiny B-17 Nastavení hodin B-17 Pøíklad B-18 Pøíklad B-18 Pøíklad B-18 Rùzné B-24 Výbìr PID B-24 Glosáø C-1

9 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany All rights reserved NI_EN_M-0307

10 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan North America Japan Canada USA Hot Melt Finishing Nordson UV NI_EN_M 0307 All rights reserved

11 Bezpeènostní upozornìní 1-1 Èást 1 Bezpeènostní upozornìní Pøed uvedením pøístroje do provozu si nejprve pøeètìte tuto èást. Tato èást obsahuje doporuèení a obvyklé postupy k bezpeèné instalaci, obsluze a údr bì (dále oznaèované jako Pou ití) výrobku, který je popisován v tomto dokumentu (dále se oznaèuje jako Pøístroj). Doplòkové bezpeènostní pokyny k urèitým situacím se objevují ve formì výstra ných upozornìní na odpovídajících místech v celém návodu. VAROVÁNÍ: Nedodr ení bezpeènostních upozornìní, doporuèení a pokynù k zabránìní nebezpeèí uvedených v tomto dokumentu mù e vést k dojít ke zranìní nebo i smrti a/nebo po kození pøístroje èi vìcným kodám. Bezpeènostní symboly V celé dokumentaci se pou ívají následující bezpeènostní symboly a signální slova, která varují pøed nebezpeènou situací, nebo upozoròují na podmínky, které mohou vést k po kození pøístroje nebo vìcným kodám. V echny bezpeènostní pokyny za signálními slovy VAROVÁNÍ nebo POZOR je nutné dodr et. VAROVÁNÍ: Upozornìní na potenciálnì nebezpeènou situaci, nedodr ení tohoto upozornìní mù e vést k vá nému zranìní a smrti. POZOR: Upozornìní na potenciálnì nebezpeènou situaci, nedodr ení tohoto upozornìní mù e vést k lehkému nebo støednì tì kému zranìní. POZOR: (Bez bezpeènostního symbolu) Upozornìní na potenciálnì nebezpeènou situaci, nedodr ení tohoto upozornìní mù e vést k po kození pøístroje nebo vìcným kodám Nordson Corporation A1CZ 01 [XX SAFE] 10

12 1-2 Bezpeènostní upozornìní Odpovìdnost majitele pøístroje Majitelé pøístroje jsou odpovìdní za pøedání bezpeènostních informací a musí zajistit dodr ování v ech pokynù a provádìcích ustanovení k pou ívání pøístroje a vy kolení v ech mo ných u ivatelù. Bezpeènostní informace Naøízení, po adavky a smìrnice Bezpeènostní informace je nutné získat a vyhodnotit ze v ech dostupných pramenù vèetnì specifických bezpeènostních koncepcí majitele, bì né prùmyslové praxe, platných pøedpisù, informací o výrobku od výrobce materiálù a existujících dokumentù. Bezpeènostní informace je nutné zpøístupnit obsluze pøístroje v souladu s platnými pøedpisy. Obra te se na pøíslu né úøady. Bezpeènostní pokyny vèetnì bezpeènostních títkù umístìných na pøístrojích musí být v èitelném stavu. Zajistìte pou ívání pøístrojù v souladu s informacemi obsa enými v tomto dokumentu, platnými pravidly a pøedpisy a bì nou prùmyslovou praxí. Pøed první instalací nebo prvním uvedením pøístroje do provozu si v pøípadì potøeby vy ádejte souhlas technického nebo bezpeènostního oddìlení závodu, nebo oddìlení s podobnou funkcí. Pøipravte vybavení pro nouzové situace a první pomoc. Provádìjte bezpeènostní kontroly k zaji tìní dodr ování po adovaných postupù. Bezpeènostní praxi a opatøení v dy znovu zkontrolujte pøi zmìnì postupù nebo pøístroje. A1CZ 01 [XX SAFE] Nordson Corporation

13 Bezpeènostní upozornìní 1-3 Kvalifikace u ivatele Majitelé odpovídají za to, e u ivatelé... získají ke své pracovní funkci pøimìøené bezpeènostní kolení, jak to vy adují platné pøedpisy a obvyklá prùmyslová praxe jsou obeznámeni s pøedpisy a opatøeními k bezpeènosti a zpùsobech zabránìní úrazu ze strany majitele pøístroje získají speciální kolení od kvalifikovaných pracovníkù týkající se pøístroje a daných úkolù UPOZORNÌNÍ: Nordson nabízí speciální kolení k instalaci, obsluze a údr bì pøístroje. Informace získáte u svého zástupce spoleènosti Nordson. mají znalosti týkající se prùmyslové výroby a daného odvìtví a zku enosti v souladu s danou funkcí jsou fyzicky schopni plnit své pracovní úkoly a nejsou pod vlivem prostøedkù, které ovlivòují jejich du evní nebo fyzické schopnosti Nordson Corporation A1CZ 01 [XX SAFE] 10

14 1-4 Bezpeènostní upozornìní Bezpeènostní opatøení pou ívaná v prùmyslu Následující bezpeènostní opatøení platí pro pou ití pøístroje dle stanovených podmínek popsaným v tomto dokumentu. Zde uvedené informace nemohou pokrýt v echna mo ná bezpeènostní opatøení, pøedstavují ale ta nejvhodnìj í opatøení pro pøístroje v prùmyslových odvìtvích podobného typu a se srovnatelným potenciálním nebezpeèím. Pou ívání pøístroje dle stanovených podmínek Naøízení a bezpeènostní pokyny Pøístroje se smí pou ívat pouze pro zde popsaný úèel a v rozsahu specifikovaném v tomto dokumentu. Pøístroje se nesmí pøestavovat, ani mìnit. Nikdy nepou ívejte vzájemnì nesluèitelné materiály nebo nevyzkou ené pøíslu enství. Máte li otázky ke sluèitelnosti materiálù nebo pou ití nestandardního pøídavného vybavení, obra te na svého zástupce spoleènosti Nordson. Naøízení uvedená v tomto dokumentu nebo v referenèních dokumentech si peèlivì pøeètìte a dodr ujte je. Seznamte se s umístìním a významem bezpeènostních títkù umístìných na pøístroji. Viz Bezpeènostní títky a nálepky (pokud jsou ve vybavení) na konci této èásti. Máte li pochybnosti o pou ití pøístroje, obra te na svého zástupce spoleènosti Nordson. A1CZ 01 [XX SAFE] Nordson Corporation

15 Bezpeènostní upozornìní 1-5 Instalace Pøístroj instalujte v souladu s naøízeními uvedenými v tomto dokumentu a pøípadné pøídavné vybavení instalujte podle k nìmu pøilo ené dokumentace. Pøesvìdète se, e je druh ochrany pøístroje vhodný pro naplánované instalaèní místo a pøi zpracování materiálu nevzniká v okolí ádné mo né nebezpeèí. Pokud jde i materiál, viz bezpeènostní list (MSDS). Jestli e po adovaná konfigurace zaøízení neodpovídá instalaèním pokynùm, obra te na svého zástupce spoleènosti Nordson. Pøístroje instalujte tak, abyste je mohli bezpeènì obsluhovat. Dodr te po adovaný volný prostor mezi pøístroji a dal ími objekty. Instalujte zablokovatelný odpojovaè, abyste mohli pøístroj a ve keré samostatnì pøipojené pøíslu enství odpojit od zdroje napájení. V echny pøístroje uzemnìte v souladu s pøedpisy. Je li to nutné, obra te se na pøíslu ný stavební úøad s dotazy na speciální po adavky. Pøesvìdète se, e jsou v ji tìném pøístroji instalované pojistky správného typu a jmenovité hodnoty. Jestli e jsou k instalaci nebo pøevzetí vy adována zvlá tní povolení, obra te se na pøíslu né úøady. Provoz Obsluha se musí seznámit s umístìním a obsluhou v ech bezpeènostních zaøízení a ukazatelù. Pøesvìdète se, zda jsou pøístroje vèetnì bezpeènostních zaøízení (ochranná zaøízení, bezpeènostní vypínaè atd.) v dobrém provozním stavu a jsou splnìny po adované podmínky na instalaèní místo. Pro urèité úkoly noste urèené ochranné obleèení (PPE = personal protective equipment). K po adavkùm na ochranné obleèení (PPE) viz Informace k bezpeènosti pøístroje nebo naøízení výrobce materiálu a bezpeènostní list (MSDS). Pøístroje s funkèními poruchami nebo pøístroje, které vykazují známky mo né poruchy, se nesmìjí pou ívat Nordson Corporation A1CZ 01 [XX SAFE] 10

16 1-6 Bezpeènostní upozornìní Údr ba a oprava Provádìjte plánovanou údr bu podle èasových intervalù uvedených v tomto dokumentu. Pøed údr bovými pracemi sni te tlak lepidla nebo tlak materiálu a pneumatický tlak v systému. Pøed údr bovými pracemi odpojte pøístroj a pøíslu enství od zdroje napájení. Pou ívejte výhradnì nové nebo výrobcem pøípustné renovované náhradní díly. Peèlivì si proètìte a dodr ujte pøilo ené pokyny výrobce, jako i bezpeènostní list (MSDS) èisticích prostøedkù k èi tìní pøístroje. UPOZORNÌNÍ: Bezpeènostní listy (MSDS) pro èisticí prostøedky prodávané spoleèností Nordson získáte na nebo si je mù ete objednat telefonicky u svého zástupce Nordson. Pøed opìtovným uvedením pøístroje do provozu vyzkou ejte funkènost v ech bezpeènostních zaøízení. Zbytky èisticích prostøedkù, pomocných a provozních prostøedkù zlikvidujte v souladu splatnými pøedpisy. Viz pøíslu ný bezpeènostní list (MSDS), v pøípadì potøeby se informujte u pøíslu ného úøadu. Bezpeènostní títky na pøístroji udr ujte v èistotì. Opotøebované nebo po kozené títky musí být nahrazeny novými. A1CZ 01 [XX SAFE] Nordson Corporation

17 Bezpeènostní upozornìní 1-7 Informace k bezpeènosti pøístroje Tyto informace k bezpeènosti pøístroje platí pro následující pøístroje Nordson: Pøístroje k naná ení tavných lepidel a pøístroje k naná ení lepidel tvrditelných za studena a ve keré s tím spojené pøíslu enství Úsekové øídící pøístroje, èasové øídící pøístroje, sbìrné a sledovací systémy, jako i dal í volitelné procesní øídící systémy. Vypnutí pøístroje K bezpeènému provedení mnoha pracovních postupù popsaných v tomto dokumentu je nutné pøístroj nejprve vypnout. Po adovaná úroveò vypnutí závisí na druhu pou itých pøístrojù a na pøíslu ném pracovním postupu. Je li to nutné, jsou na zaèátku pracovního postupu pøesnì urèeny zpùsoby vypnutí. Úrovnì vypnutí jsou: Sní ení tlaku lepidla v systému Pøed uvolnìním hydraulického spojení nebo hydraulického tìsnìní je nutné zcela sní it tlak v systému. Pokyny k hydraulickému sní ení tlaku systému jsou uvedeny v pøíslu ném návodu k tavicímu pøístroji. Pøístroj odpojte od zdroje napájení Pøed pøístupem k nechránìnému kabelovému zapojení nebo k pøípojným místùm systém (tavicí pøístroj, hadice, naná ecí hlavy a volitelné pøíslu enství) oddìlte od v ech zdrojù napìtí. 1. Pøístroje a pøipojené pøíslu enství vypnìte. 2. Odpojovaè nebo vypínaè, pøístroje a volitelné pøíslu enství sepnìte na sí, zablokujte je a oznaète, aby je nikdo nemohl omylem zapnout. UPOZORNÌNÍ: Státní pøedpisy a prùmyslové normy pøedepisují urèité po adavky k odpojení nebezpeèných energetických zdrojù. Viz pøíslu né ustanovení nebo normu Nordson Corporation A1CZ 01 [XX SAFE] 10

18 1-8 Bezpeènostní upozornìní Deaktivace naná ecích hlav V echna elektrická nebo mechanická zaøízení, která snímají aktivaèní signál k naná ecím hlavám, jejich magnetickým ventilùm nebo èerpadlu tavicího pøístroje je nutné deaktivovat pøed provádìním prací na naná ecí hlavì pod tlakem nebo v dosahu jejího pùsobení. 1. Øídící zaøízení naná ecí hlavy vypnìte nebo odpojte od napìtí v síti (úsekový øídící pøístroj, èasový øídící pøístroje, PLC apod.). 2. Odpojte vedení vstupního signálu od magnetického ventilu ( ù). 3. Stlaèený vzduch k magnetickému ventilu( ùm) nastavte na nulu, zbylý stlaèený vzduch mezi regulátorem tlaku a naná ecí hlavou sni te. A1CZ 01 [XX SAFE] Nordson Corporation

19 Bezpeènostní upozornìní 1-9 V eobecné bezpeènostní pokyny: VAROVÁNÍ a POZOR Tabulka 1-1 obsahuje v eobecné bezpeènostní pokyny (VAROVÁNÍ a POZOR) pro naná ecí pøístroje lepidla a lepidel tvrditelných za studena Nordson. Tabulku si prostudujte a v echny výstrahy a bezpeènostní opatøení, která se vztahují na popisované pøístroje v tomto návodu, si pozornì pøeètìte. Typy pøístrojù jsou v tabulce 1-1 oznaèeny takto: HM = Hot melt = Tavné lepidlo (tavicí pøístroje, hadice, naná ecí hlavy apod.) PC = Process control = Øízení procesu CA = Cold adhesive = lepidla tvrditelná za studena (rozdìlovací èerpadlo, tlaková nádoba a naná ecí hlavy) Typ pøístroje HM Tabulka 1-1 V eobecné bezpeènostní pokyny: VAROVÁNÍ a POZOR Varování nebo Pozor VAROVÁNÍ: Nebezpeèné výpary! Pøed zpracováním reaktivních polyuretanových lepidel (PUR) nebo materiálù obsahujících rozpou tìdlo v tavicím pøístroji Nordson urèenému k tomuto úèelu si peèlivì pøeètìte bezpeènostní list (MSDS) a odpovídajícím zpùsobem ho doplòujte. Pøesvìdète se, e není pøekroèena teplota zpracování a teplota vzplanutí materiálu a e jsou splnìny v echny po adavky na bezpeènou manipulaci, vìtrání, první pomoc a ochranné odìvy. Pøi nedodr ení pokynù z bezpeènostního listu (MSDS) hrozí nebezpeèí zranìní nebo ohro ení ivota. HM VAROVÁNÍ: Reaktivní materiál! Nikdy nepou ívejte halogenizované roztoky uhlovodíkù k èi tìní komponentù z hliníku nebo k vyplachování pøístrojù Nordson. Tavicí pøístroje a naná ecí hlavy Nordson obsahují komponenty z hliníku, které za urèitých okolností mohou prudce reagovat s halogenizovanými uhlovodíky. Pøi pou ití slouèenin halogenizovaných uhlovodíkù v pøístrojích Nordson hrozí nebezpeèí zranìní nebo ohro ení ivota. HM, CA VAROVÁNÍ: Systém je pod tlakem! Pøed uvolnìním hydraulického spojení nebo hydraulického tìsnìní je nutné odlehèit tlak v systému. Nedodr ení pokynù mù e vést k nekontrolovanému uvolnìní horkého lepidla pod tlakem nebo lepidla tvrditelného za studena a ke zranìní osob. HM VAROVÁNÍ: Roztavený materiál! Pøi údr bì pøístrojù s roztaveným lepidlem noste ochranu oèí nebo oblièeje, tepelnì izolaèní rukavice a odìvy k ochranì nezakryté poko ky. Tavné lepidlo mù e zpùsobit popálení i ve ztuhlém stavu. Bez pøimìøeného ochranného odìvu mù e dojít ke zranìní. Pokraèování Nordson Corporation A1CZ 01 [XX SAFE] 10

20 1-10 Bezpeènostní upozornìní V eobecné bezpeènostní pokyny: VAROVÁNÍ a POZOR (pokr.) Tabulka 1-1 V eobecné bezpeènostní pokyny: VAROVÁNÍ a POZOR (pokr.) Typ pøístroje HM, PC Varování nebo Pozor VAROVÁNÍ: Pøístroj se spou tí automaticky! K øízení automatické naná ecí hlavy tavného lepidla se pou ívají externí øídící zaøízení. Pøed prací na naná ecí hlavì v provozu nebo v její blízkosti deaktivujte spou tìcí zaøízení naná ecí hlavy a zavøete pøívod stlaèeného vzduchu k magnetickému ventilu( ùm). Nedodr ení pokynù mù e vést ke zranìní. HM, CA, PC VAROVÁNÍ: Nebezpeèí úrazu elektrickým proudem! Pøístroj mù e být po vypnutí a odpojení od napìtí v síti stále je tì odpojovaèem nebo vypínaèem pøipojen k pøíslu enství, které je pod napìtím. Pøed zaèátkem údr by odpojte od napìtí v síti rovnì v echna pøídavná zaøízení. Neodpojení v ech pøídavných zaøízení od napìtí v síti podle pokynù mù e vést pøi údr bových pracích ke zranìním nebo smrti. HM, CA, PC VAROVÁNÍ: Nebezpeèí výbuchu nebo po áru! Pøístroje Nordson ke zpracování lepidel se nesmí pou ívat v prostøedích ohro ených výbuchem a nesmí se pou ívat pro lepidla obsahující rozpou tìdla, pøi jejich zpracování mohou vznikat výpary zpùsobující výbuch. Viz bezpeènostní list (MSDS) k vlastnostem zpracování a omezením zpracování. Pou ití nekompatibilních lepidel obsahujících rozpou tìdla, nebo nesprávné zpracování lepidel obsahujících rozpou tìdla mù e mít za následek zranìní nebo smrt. HM, CA, PC VAROVÁNÍ: Pøístroj smí obsluhovat a mít nad ním dozor pouze odpovídajícím zpùsobem vy kolení pracovníci. Obsluha pøístroje nebo dozor nad pøístrojem provádìné nevy kolenými nebo nezku enými pracovníky mù e mít za následek zranìní nebo smrt a po kození pøístroje. Pokraèování... A1CZ 01 [XX SAFE] Nordson Corporation

21 Bezpeènostní upozornìní 1-11 Typ pøístroje HM Varování nebo Pozor POZOR: Horké povrchy! Nedotýkejte se horkých povrchù naná ecích hlav, hadic a nìkterých komponentù tavicího pøístroje. Jestli e není mo né dotyku zabránit, noste pøi práci na horkém pøístroji tepelnì izolaèní rukavice a odìvy. Nedodr ení tohoto pokynu k zabránìní dotyku horkých ploch mù e vést ke zranìní. HM POZOR: Nìkteré tavicí pøístroje Nordson jsou speciálnì urèeny ke zpracování reaktivních polyuretanových lepidel (PUR). Pøi pokusu o zpracování lepidel PUR v pøístrojích, které nejsou k tomuto úèelu speciálnì zkonstruovány, mù e dojít k jejich po kození a k pøedèasné reakci lepidla. Máte li pochybnosti o vhodnosti pou ití svého pøístroje pro PUR, obra te na svého zástupce spoleènosti Nordson. HM, CA POZOR: Pøed pou itím èisticích nebo vyplachovacích prostøedkù v pøístroji nebo na pøístroji si peèlivì pøeètìte pokyny výrobce a bezpeènostní list (MSDS) dodaný s prostøedkem a dodr ujte je. Nìkteré èisticí prostøedky mohou nepøedvíndatelným zpùsobem reagovat na tavné lepidlo nebo lepidla tvrditelná za studena a zpùsobit tak po kození pøístroje. HM POZOR: Tavicí pøístroje Nordson jsou ve výrobì testovány èisticím prostøedkem typu R, který obsahuje zmìkèovadlo polyesteradipat-. Nìkterá lepidla mohou reagovat s èisticím prostøedkem typu R a vytvoøit pevnou gumu, která pak pøístroje ucpe. Pøed pou itím se pøesvìdète, zda je lepidlo sluèitelné s èisticím prostøedkem typu R Nordson Corporation A1CZ 01 [XX SAFE] 10

22 1-12 Bezpeènostní upozornìní Dal í bezpeènostní pøedpisy K zahøívání komponentù systému tavného lepidla nepou ívejte otevøený plamen. Ka dý den zkontrolujte vysokotlaké hadice, za nejsou nadmìrnì po kozené nebo zda neunikají. Montá ními pistolemi nikdy nemiøte na sebe ani na jiné osoby. Montá ní pistole v dy zavì te na k tomu urèená závìsná zaøízení. První pomoc Jestli e se vám na poko ku dostane roztavené lepidlo: 1. V ÁDNÉM PØÍPADÌ se nepokou ejte tavné lepidlo z poko ky odstranit. 2. Zasa enou èást poko ky ihned ponoøte do èisté, studené vody, a se lepidlo ochladí. 3. V ÁDNÉM PØÍPADÌ se nepokou ejte ztuhlé tavné lepidlo z poko ky odstranit. 4. V pøípadì tì kých popálenin je nutné provést proti okové opatøení. 5. Ihned vyhledejte odbornou pomoc. O etøujícímu lékaøskému personálu pøedejte bezpeènostní list (MSDS) tavného lepidla. A1CZ 01 [XX SAFE] Nordson Corporation

23 Úvod 2-1 Pou ití v souladu s urèením Èást 2 Úvod Sudová tavicí zaøízení konstrukèní øady DuraDrum dále oznaèovaná jako zaøízení se smí pou ívat pouze k tavení a èerpání vhodných materiálù. V pøípadì pochybností si vy ádejte souhlas spoleènosti Nordson. POZOR: Pou ívejte pouze nepo kozené a vhodné sudy (viz Technické údaje). POZOR: Materiál PUR se smí zpracovávat pouze v provedeních s odsávacím pøíklopem (pøíslu enství)! Ka dé jiné pou ívání se pova uje za nesprávné a spoleènost Nordson neruèí za zranìní osob a/nebo po kození majetku zpùsobená nevhodným pou íváním. K pou ívání v souladu s urèením patøí také dodr ení bezpeènostních upozornìní Nordson. Nordson doporuèuje, aby se u ivatel pøesnì informoval o vlastnostech materiálù, které hodlá pou ít. Pøíklady nesprávného pou ívání Zaøízení se nesmí pou ívat za následujících podmínek: Nejsou li v bezvadném stavu S otevøenými dveømi skøíòového rozvadìèe Ve snadno výbu né atmosféøe Pøi pou ití nevhodných provozních/pomocných látek S nezaplombovanými pojistnými ventily a tlakovými omezovacími ventily Pøi nedodr ení hodnot uvedených v èásti Technické údaje. V zaøízení se nesmí zpracovávat následující materiály: Materiály s nebezpeèím výbuchu a po áru Erozivní a korozivní materiály Potraviny.

24 2-2 Úvod Oblast pou ití Zaøízení je urèeno k pou ití v prùmyslové oblasti. Pøi pou ití v prùmyslové oblasti i v malých provozech dbejte na to, aby zaøízení neru ilo jiná zaøízení, napø. rádia. Zbytková nebezpeèí Z hlediska konstrukce bylo uèinìno v e pro rozsáhlou ochranu pracovníkù pøed mo ným ohro ením. Nìkterým zbytkovým nebezpeèím v ak nelze zabránit. Pracovníci si musí uvìdomit následující nebezpeèí: Nebezpeèí popálení horkým materiálem Nebezpeèí popálenin horkými èástmi zaøízení Nebezpeèí popálení pøi èinnostech údr by a opravy, pøi kterých se zaøízení musí vytápìt Nebezpeèí popálení pøi na roubování a od roubování vytápìných hadic Výpary z materiálù mohou být zdraví kodlivé. Zabraòte vdechování Nebezpeèí skøípnutí èástí tìla mezi stojku a sud nebo plá sudu / dorazový oblouk. Pojistný ventil mù e být vytvrzeným nebo prasklým materiálem vyøazena z provozu. Vysvìtlení pojmù Pojistný ventil je v literatuøe Nordson oznaèen také jako obtok a obtokový ventil. K návodu k provozu zaøízení Tento návod k provozu je platný pouze spolu s dal ími dokumenty provozní pøíruèky (modré desky) U zvlá tních provedení zaøízení je tento návod k provozu podle potøeby doplnìn zákaznickou specifikací a/nebo doplòky nebo nadøazeným popisem systému Èísla v zobrazeních neodpovídají èíslùm v zobrazení v technických nákresech a seznamech náhradních dílù. Dal í podrobnosti viz samostatný dokument Parts List (Náhradní díly).

25 Úvod 2-3 Typový títek DuraDrum Serial No: 5 Year Nordson Engineering GmbH Lilienthalstr. 6 D Lüneburg Germany Obr Oznaèení zaøízení 2 Objednací èíslo 3 4 Elektrická pøípojka, provozní napìtí, frekvenèní napìtí, ji tìní zaøízení 5 Sériové èíslo

26 2-4 Úvod Popis Obr. 2-2 Obslu ná strana 1 Skøíòový rozvádìè 2 Zavzdu nìní sudu (trubka a hadice) 3 Regulátor tlaku Pneumatický válec 4 Plá sudu 5 Pojistný ventil 6 Èerpadlo / deska adaptéru 7 Odvzdu nìte sud 8 Zavzdu nìní sudu (tyè) 9 Pøípojka hadice 10 Pneumatický válec 11 Motor 12 Dr ák hadice

27 Úvod Obr. 2-3 Zadní strana 1 Kabelová prùchodka Pøipojení na sí 2 Pøípojka stlaèeného vzduchu 3 Pøídavné pøipojovací zdíøky hadice 4 Regulátor tlaku Zavzdu nìní sudu 5 Pøipojovací zdíøky hadice (XS10, XS11) 6 Pøipojovací zdíøky Montá ní pistole (XS18, XS19) 7 Dorazový oblouk

28 2-6 Úvod Skøíòový rozvádìè Obr Tlaèítko Zapínání obìma rukama 3 Voliè Spustit/zdvihnout stojku 4 Hlavní vypínaè 5 Vzduchový filtr/vìtrák s filtrem 6 Dveøní zámek 7 Ovládací panel Tlaèítko Zapínání obìma rukama a voliè Spustit / zdvihnout stojku Slou í ke zdvihání a spou tìní stojky. VAROVÁNÍ: Tlaèítko zapínání obìma rukama smí stisknout obìma rukama pouze jedna osoba!

29 Úvod 2-7 Hlavní vypínaè Hlavní vypínaè slou í k zapnutí/vypnutí zaøízení. Poloha 0/OFF = zaøízení je vypnuté. Poloha I/ON = zaøízení je zapnuté. Hlavní vypínaè je mo né zajistit visacím zámkem pøed pou itím neoprávnìnými osobami. Vìtrák s filtrem Vìtrák sni uje vnitøní teplotu skøíòového rozvadìèe. Filtr je nutné pravidelnì udr ovat. Viz Údr ba. Dveøní zámek Pøi instalaci, údr bì a opravách je mo né skøíòový rozvadìè otevøít. Pøilo ený klíè uchovávejte tak, aby k nìmu mìl pøístup pouze kvalifikovaný a autorizovaný personál. S otevøeným skøíòovým rozvadìèem není mo né zaøízení pou ívat. Ovládací panel Obr. 2-5 Ovládací panel 1 LED indikátor poruchy 2 LED pøipraveno k provozu 3 Tlaèítka komponentù / LED 4 Klávesnice 5 Sériové rozhraní 6 Pravý displej a rolovací tlaèítka 7 LED Prázdný sud 8 Levý displej a rolovací tlaèítko 9 Funkèní tlaèítka 10 LED Údr ba

30 2-8 Úvod Stojka Kompletní stojka se skládá z topné stojky, tavicí desky a tìsnicích krou kù. UPOZORNÌNÍ: V provedení pro lepenkové sudy je na stojce pouze spodní tìsnicí krou ek Obr Topná stojka 2 Tìsnicí krou ky 3 Tavicí deska Tavicí desky Podle úèelu pou ití sudového tavicího zaøízení se pou ije jedna z tìchto tavicích desek, které jsou v dy pota eny protiadhezivní vrstvou. Obr. 2-7 Hladká tavicí deska Tavicí deska s jemnými lamelami Axiální tavicí deska

31 Úvod 2-9 Odsávací pøíklop (pøíslu enství) Pokud se pomocí zaøízení zpracovávají polyuretanová tavná lepidla (PUR), vznikají výpary materiálu, které se musí odsávat pokud mo no pøímo ze sudu. K tomu se na sudové tavicí zaøízení namontuje odsávací pøíklop. Odsávací pøíklop musí být pøipojen k odsávacímu zaøízení, které musí zajistit zákazník (Viz té Instalace, Odsávání výparù materiálu a Technické údaje). Svìtelné signální zaøízení (pøíslu enství) Svìtelné signální zaøízení signalizuje stav provozu zaøízení. Bílá Zelená lutá Èervená Zapnuto Pøipraven k provozu Prázdný sud Celková porucha Viz té Odstraòování poruch a Instalace. Vy í sudový plá pro lepenkové sudy (pøíslu enství) POZOR: V tomto provedení nepou ívejte kovové sudy! Sudový plá je urèen pouze pro lepenkové sudy! UPOZORNÌNÍ: V provedení pro lepenkové sudy je na stojce pouze spodní tìsnicí krou ek.

32 2-10 Úvod Pracovní postup Zdvih a spou tìní stojky Pneumatické válce zvedají a spou tí spojku. Ke spu tìní spojky je nutné z bezpeènostních dùvodù tak dlouho tisknout tlaèítko zapínání obìma rukama, dokud není stojka ve válci. Tlak vzduchu v pneumatických válcích je tlakovým omezovacím ventilem omezen na 7,5 bar (0,75 MPa/108,75 psi). 1 Odvzdu nìte sud Aby pøi sní ení stojky mohl do sudu unikat vzduch, je tøeba otevøít ventil pro odvzdu nìní sudu otevøít pákou (1). Viz také èást Obsluha, Spustit stojku. Zavzdu nìní sudu Aby se pøi zdvihání stojky v sudu nevytvoøilo vakuum, musí být do sudu pøiveden vzduch. Viz také èást Obsluha, Zdvihnout stojku. Tlak vzduchu v sudu je omezovacím ventilem tlaku omezen na 1,0 bar. Vzduch Stojka Stojka Stlaèený vzduch Sud Sud Obr. 2-8 Odvzdu nìní Zavzdu nìní

33 Úvod 2-11 Tavicí postup a tok materiálu Materiál se taví pouze bezprostøednì pod tavicí deskou (4). Roztavený materiál se èerpá pomocí zubového èerpadla (1) k pøípojce hadice (3). Odtud teèe vytápìnou hadicí k naná ecí hlavì nebo k montá ní pistoli, nebo také do tavicího pøístroje k jeho naplnìní. Pojistný ventil (2) omezuje tlak materiálu vytváøený èerpadlem a udr uje jeho stálou hodnotu Obr. 2-9 Zobrazení principu provozu

34 2-12 Úvod Vytápìní a regulace teploty Stojka se vytápí zalitými topnými prvky. Teploty se mìøí senzory a øídí se elektronicky. Zablokování podhøátí Zablokování z dùvodu nízké teploty brání uvedení zaøízení nebo systému do provozu, jestli e je materiál je tì studený, tak dlouho, dokud není pøekroèena po adovaná hodnota teploty mínus hodnota podhøátí. Pøi ka dém prvním vytápìní se zablokování uvolní teprve tehdy, kdy se skuteèná hodnota teploty nachází 3 C pod teplotou po adované hodnoty. Zablokování z dùvodu nízké teploty zablokuje motor, popøípadì také magnetické ventily a podle okolností i dal í provozní prostøedky naná ecího systému. Typ zablokovaných provozních prostøedkù je patrný ze schématu zapojení. Zablokování z dùvodu nízké teploty Klesne li skuteèná hodnota teploty bìhem provozu na po adovanou hodnotu mínus hodnotu nízké teploty (podhøátí), aktivuje se reléový výstup Celková porucha a rozsvítí se LED indikátor poruchy na ovládacím panelu (viz obr. 2-5). Zaøízení v ak zùstává v provozu. Hlá ení a vypnutí z dùvodu pøehøátí Navzájem nezávislá vypnutí z dùvodu pøehøátí chrání zaøízení a materiál pøed pøehøátím. Pøi vypnutí z dùvodu pøehøátí se vypne topení a motor. Hlá ení o pøehøátí regulátorem teploty: Pøi dosa ení po adované hodnoty teploty plus hodnoty nadmìrné teploty se aktivuje reléový výstup Celková porucha a rozsvítí se LED indikátor poruchy na ovládacím panelu. Zaøízení zùstává v ak i nadále v provozu pøíp. pøipraveno k provozu. Vypnutí z dùvodu pøehøátí regulátorem teploty: Regulátor teploty vypne topení, kdy je teplota o 30 C vy í ne nejvy í po adovaná hodnota teploty. Vypnutí z dùvodu pøehøátí termostatem ( ty): Slou í jako nouzové vypnutí, pokud vypnutí z dùvodu pøehøátí regulátorem teploty dokonale nefunguje. Vypínací hodnotu viz èást Technické údaje. VAROVÁNÍ: Pokud vypnutí z dùvodu pøehøátí zareaguje, jde buï o poruchu nastavení nebo poruchu zaøízení. Zaøízení vypnìte a pøíèinu vypnutí nechejte odstranit kvalifikovaným personálem. Sní ení teploty Slou í k ochranì materiálu a k úspoøe energie bìhem pøeru ení provozu nebo pracovních pøestávek. Hodnotu a èas sní ení mù ete nastavit.

35 Úvod 2-13 Provozní re imy Sudová tavicí zaøízení DuraDrum pracují v následujících provozních re imech: Normální re im Kdy se zaøízení zapne, nachází se nejdøíve v normálním re imu. V normálním re imu zaøízení kontroluje aktuální teplotu stojky, hadic a naná ecích hlav, aby se zajistilo, e jsou ve svém definovaném teplotním rozsahu. Sní ení teploty Teplota stojky, hadic a naná ecích hlav se sní í ze své provozní teploty (dále nazývaná po adovaná hodnota teploty) o pøednastavený poèet stupòù. Setup Provozní re im Setup (Konfigurace) slou í ke konfiguraci mo ností øízení a øídicích funkcí zaøízení, jako i ke kontrole ulo ených provozních dat. Zaøízení je proti neautorizovaným zmìnám konfigurace chránìno heslem. Porucha Zaøízení alarmuje obsluhu, kdy se objeví porucha, jako napø. porucha senzoru (RTD) nebo teplota mimo pøípustný rozsah.

36 2-14 Úvod

37 Instalace 3-1 Èást 3 Instalace VAROVÁNÍ: V echny následující èinnosti smí provádìt jen kvalifikovaný personál. Dodr ujte bezpeènostní upozornìní uvedená zde a v celé dokumentaci. Vybalení Zaøízení vybalujte opatrnì a zkontrolujte, zda pøi dopravì nedo lo k jeho po kození. Palety, upevnìní a obalový materiál uschovejte pro pøípadnou dal í pøepravu nebo je zlikvidujte v souladu s platnými pøedpisy. Zdvihání (vybalené zaøízení) Hmotnost (viz Technické údaje). Zaøízení zdvihejte pouze pomocí vhodného dopravního prostøedku (zdvi ný vozík nebo vysokozdvi ný vidlicový vozík) nebo jeøábem. Zdvihání jeøábem V základní desce zaøízení se nacházejí ètyøi otoèné rouby s okem. POZOR: Pou itá lana vést tak, aby nemohla po kodit zaøízení. Doprava Hmotnost (viz Technické údaje). Pou ívejte pouze vhodné dopravní prostøedky. Pou ijte pokud mo no palety, na kterých bylo zaøízení dodáno a zaøízení na nì dobøe pøipevnìte. Zaøízení chraòte vhodným obalovým materiálem pøed po kozením, vlhkostí a prachem. Zabraòte nárazùm a otøesùm zaøízení.

38 3-2 Instalace Skladování Zaøízení neskladujte venku! Chraòte pøed vlhkostí, prachem a velkými teplotními výkyvy (tvorba kondenzátu). Instalace Zaøízení instalujte pouze na takové místo, které odpovídá uvedenému druhu ochrany (viz Technické údaje). Neinstalujte je na místo ohro ené nebezpeèím výbuchu! Chraòte pøed vibracemi. Pøepravní ji tìní (pokud je namontováno) odstraòte. Zaøízení vy aduje dostateènì velký prostor, pøedev ím nad zaøízením. Rozmìry viz Technické údaje. Obr. 3-1

39 Instalace 3-3 Odsávání výparù materiálu Zajistìte, aby výpary materiálu nepøekraèovaly pøedepsané mezní hodnoty. Zásadnì dodr ujte bezpeènostní list ke zpracovávanému materiálu. Je li to nutné, výpary materiálu odsajte a/nebo se postarejte o dostateèné vìtrání instalaèního místa. U zaøízení s odsávací pøíklopem se výpary materiálu odsávají pøímo ze sudu. UPOZORNÌNÍ: Odsávací pøíklop musí být pøipojen k odsávacímu zaøízení, které musí zajistit zákazník. Viz Technické údaje. ze strany zákazníka Zaøízení bez odsávacího pøíklopu Zaøízení se zabudovaným odsávacím pøíklopem Obr. 3-2 Zobrazení principu provozu

40 3-4 Instalace Elektrické pøipojení VAROVÁNÍ: Nebezpeèné elektrické napìtí. Nedodr ení pokynù mù e zpùsobit zranìní, smrt a/nebo po kození zaøízení a pøíslu enství. Dodr ování pravidel pøi pou ití ochranného vypínaèe proti chybnému proudu V nìkterých oblastech/urèitých odvìtvích mù e být místními pøedpisy vy adován ochranný vypínaè proti chybnému proudu. V tomto pøípadì je nutné dodr et následující: Proudový chrániè se smí instalovat pouze mezi napájecí sí a zaøízení Je dovoleno pou ívat pouze proudový chrániè citlivý na pulzní proud nebo univerzálnì citlivý proudový chrániè (> 30 ma). Polo ení kabelù VAROVÁNÍ: V horkých èástech zaøízení pokládejte pouze tepelnì odolné kabely. Zajistìte, aby se kabely nedotýkaly otáèejících se a/nebo horkých èástí zaøízení. Kabel nesmí být nikde pøiskøípnutý a je nutné ho pravidelnì kontrolovat, zda není po kozený. Po kozené kabely ihned vymìòte! Externí øídicí-/signální obvody VAROVÁNÍ: Externí øídicí- a signální obvody je tøeba pøipojit pomocí vhodných kabelù podle NEC tøídy I. Aby se zabránilo zkratùm, instalujte kabely tak, aby se nemohly dotknout ti tìných spojù na deskách s plo nými spoji. Napìtí v síti VAROVÁNÍ: Zaøízení pøipojte pouze k sí ovému napìtí, které je uvedeno na typovém títku. UPOZORNÌNÍ: Pøípustná odchylka od uvedených hodnot je +5% / -10%. UPOZORNÌNÍ: Prùøez sí ového pøívodního kabelu musí odpovídat pøíkonu P max (viz Typový títek).
