Popis jednotlivých nabídek je orientační, protože jednotlivé BIOSy se mohou výrazně lišit.

Transkript

1 1 Přílohy 1.1 Setup počítače Správné nastavení počítače má zásadní vliv na jeho celkový výkon a bezproblémový provoz. Všechny základní informace o nastavení počítače jsou v tzv. BIOSu (Basic Input/Output System). Úkolem BIOSu je předat systému informace o tom, jaký hardware je přítomen, jaké má parametry a jak s ním má systém pracovat. Hlavními výrobci BIOSů jsou firmy American Megatrends (AMI) a Award, dále pak například Phoenix a nesmíme zapomenout ani na BIOSy od IBM, které jsou velmi specifické. Do setupu (BIOSu) počítače se dostanete tak, že při startu počítače podržíte stisknutou klávesu Delete. Klávesa nebo kombinace kláves může být různá a záleží na typu použitého BIOSu (Ctrl+Alt+Esc, Ctrl+Alt+S, F1, F2 apod.). Zobrazí se několik nabídek, ve kterých se můžete pohybovat pomocí kurzorových kláves. Požadovanou nabídku zvolíte klávesou Enter. Popis jednotlivých nabídek je orientační, protože jednotlivé BIOSy se mohou výrazně lišit. Popis nabídek Virus Warning resp. Anti-Virus Protection Tato položka zajišťuje ochranu před tzv. boot viry. Pokud se takový virus pokusí o zápis do boot sektoru nebo partition tabulky, zobrazí se hlášení s dotazem, zda opravdu chcete tuto činnost vykonat. Tím můžete předejít napadení virem, ovšem je na místě zdůraznit, že ne vždy je tato ochrana dostatečně účinná a že ne všechny viry zapisují do těchto částí disku. V případě, že hodláte instalovat operační systém Windows 95 nebo Windows 98, musíte tuto volbu na dobu instalace vypnout, neboť způsobuje zhroucení celého instalačního procesu. Doporučení: Po nainstalování operačního systému Windows nastavte na Enabled. CPU Internal Cache resp. CPU Level 1 Cache Zapnutí nebo vypnutí primární cache (vyrovnávací paměti) procesoru. V každém případě nastavte na Enabled, protože opačná volba degraduje výkon procesoru a tím i celkový výkon stroje. Výjimkou je přetaktování procesorů, jejichž cache nemůže běžet na požadované rychlosti. V tomto případě cache vypněte, nicméně počítejte s tím, že změna taktovací frekvence procesoru nemusí, díky vypnuté cache, odpovídat reálné změně výkonu, neboť se zhorší rychlost komunikace mezi procesorem a sběrnicí. External Cache resp. CPU Level 2 Cache Zapnutí a vypnutí sekundární cache umístěné na základní desce. Opět, v případě že nepotřebujete opak z důvodu přetaktování, nastavte na Enabled. Pokud tuto volbu zakážete, snížíte rychlost toku dat mezi procesorem a operační pamětí. 1

2 CPU L2 Cache ECC Checking resp. Cache Bus ECC Tato nabídka zapíná a vypíná kontrolu a korekci jednobitových chyb v datech uložených v L2 cache. Nejvhodnější volba je Enabled, neboť nastavení na Disabled může mít za následek menší stabilitu systému způsobenou právě zmíněnými chybami. Quick Power On Self Test resp. Quick Boot Po spuštění nebo studeném restartu počítače je provedena série testů (tzv. POST - Power On Self Test), které ve velké většině případů nezjistí žádné chyby. Pokud máte spolehlivý hardware, nastavte Enabled, čímž o několik vteřin zkrátíte dobu nutnou ke startu počítače. V případě problémů (náhlá nestabilita systému atp.), nebo pokud jste počítač přetaktovali, tuto volbu zakažte, nicméně k dokonalému otestování spolehlivosti je vhodnější použít k tomu určený software. Boot Sequence resp....boot Device Zde je možné nastavit, v jakém pořadí má BIOS hledat operační systém na jednotlivých diskových a disketových jednotkách. Variant je zpravidla mnoho, nicméně pokud máte k dispozici volbu C only, vyberte tu, neboť systém bude nalezen takřka okamžitě a navíc se tak vyvarujete zavedení zavirovaného systému z diskety nebo z CD ROM. Jiná zařízení volte jedině v případě, že z nich budete instalovat nový nebo zavádět jiný operační systém (např. pro Windows 98 zvolte jako primární CD ROM, pro MS DOS disketovou mechaniku). Doporučení: Nastavte na C, A. Swap Floppy Drive resp. Floppy Drive Swap V případě, že máte například velkou (5,25") disketovou mechaniku jako A: a malou (3,5") jako B:, můžete nastavením volby Enabled přehodit jejich pořadí aniž byste museli otvírat počítač. To se hodí zejména v případech, kdy potřebujete bootovat z disketové mechaniky, která není nastavena jako primární. Boot Up Floppy Seek resp. Floppy Drive Seek BIOS při každém startu zjišťuje, zda jsou v pořádku disketové mechaniky a zda mají 40 nebo 80 stop. Pokud jste si jisti, že je mechanika v pořádku a nejde o nějaký atypický typ, můžete zrychlit proces bootování nastavením na Disabled. 2

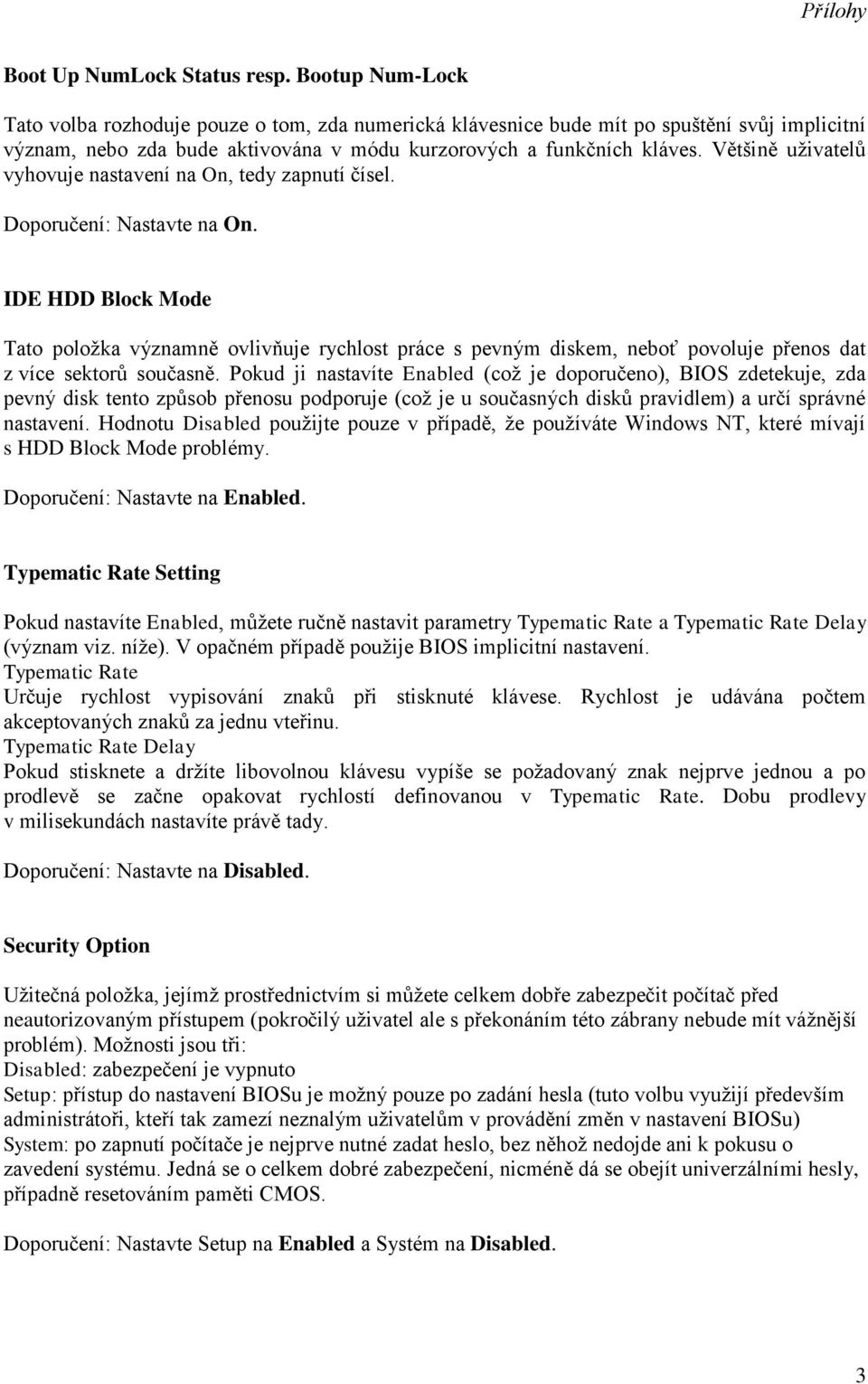

3 Boot Up NumLock Status resp. Bootup Num-Lock Tato volba rozhoduje pouze o tom, zda numerická klávesnice bude mít po spuštění svůj implicitní význam, nebo zda bude aktivována v módu kurzorových a funkčních kláves. Většině uživatelů vyhovuje nastavení na On, tedy zapnutí čísel. Doporučení: Nastavte na On. IDE HDD Block Mode Tato položka významně ovlivňuje rychlost práce s pevným diskem, neboť povoluje přenos dat z více sektorů současně. Pokud ji nastavíte Enabled (což je doporučeno), BIOS zdetekuje, zda pevný disk tento způsob přenosu podporuje (což je u současných disků pravidlem) a určí správné nastavení. Hodnotu Disabled použijte pouze v případě, že používáte Windows NT, které mívají s HDD Block Mode problémy. Typematic Rate Setting Pokud nastavíte Enabled, můžete ručně nastavit parametry Typematic Rate a Typematic Rate Delay (význam viz. níže). V opačném případě použije BIOS implicitní nastavení. Typematic Rate Určuje rychlost vypisování znaků při stisknuté klávese. Rychlost je udávána počtem akceptovaných znaků za jednu vteřinu. Typematic Rate Delay Pokud stisknete a držíte libovolnou klávesu vypíše se požadovaný znak nejprve jednou a po prodlevě se začne opakovat rychlostí definovanou v Typematic Rate. Dobu prodlevy v milisekundách nastavíte právě tady. Security Option Užitečná položka, jejímž prostřednictvím si můžete celkem dobře zabezpečit počítač před neautorizovaným přístupem (pokročilý uživatel ale s překonáním této zábrany nebude mít vážnější problém). Možnosti jsou tři: Disabled: zabezpečení je vypnuto Setup: přístup do nastavení BIOSu je možný pouze po zadání hesla (tuto volbu využijí především administrátoři, kteří tak zamezí neznalým uživatelům v provádění změn v nastavení BIOSu) System: po zapnutí počítače je nejprve nutné zadat heslo, bez něhož nedojde ani k pokusu o zavedení systému. Jedná se o celkem dobré zabezpečení, nicméně dá se obejít univerzálními hesly, případně resetováním paměti CMOS. Doporučení: Nastavte Setup na Enabled a Systém na Disabled. 3

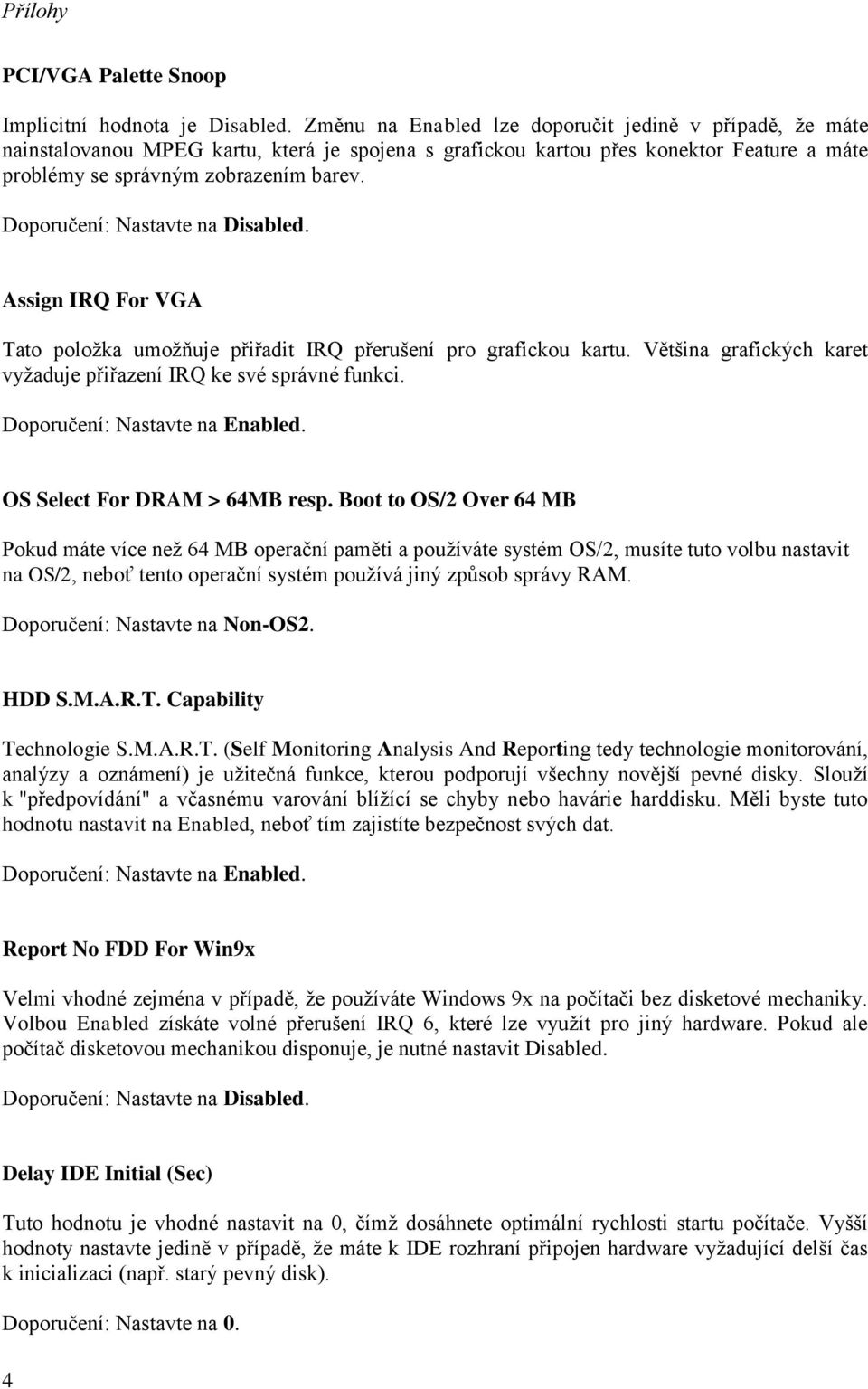

4 PCI/VGA Palette Snoop Implicitní hodnota je Disabled. Změnu na Enabled lze doporučit jedině v případě, že máte nainstalovanou MPEG kartu, která je spojena s grafickou kartou přes konektor Feature a máte problémy se správným zobrazením barev. Assign IRQ For VGA Tato položka umožňuje přiřadit IRQ přerušení pro grafickou kartu. Většina grafických karet vyžaduje přiřazení IRQ ke své správné funkci. OS Select For DRAM > 64MB resp. Boot to OS/2 Over 64 MB Pokud máte více než 64 MB operační paměti a používáte systém OS/2, musíte tuto volbu nastavit na OS/2, neboť tento operační systém používá jiný způsob správy RAM. Doporučení: Nastavte na Non-OS2. HDD S.M.A.R.T. Capability Technologie S.M.A.R.T. (Self Monitoring Analysis And Reporting tedy technologie monitorování, analýzy a oznámení) je užitečná funkce, kterou podporují všechny novější pevné disky. Slouží k "předpovídání" a včasnému varování blížící se chyby nebo havárie harddisku. Měli byste tuto hodnotu nastavit na Enabled, neboť tím zajistíte bezpečnost svých dat. Report No FDD For Win9x Velmi vhodné zejména v případě, že používáte Windows 9x na počítači bez disketové mechaniky. Volbou Enabled získáte volné přerušení IRQ 6, které lze využít pro jiný hardware. Pokud ale počítač disketovou mechanikou disponuje, je nutné nastavit Disabled. Delay IDE Initial (Sec) Tuto hodnotu je vhodné nastavit na 0, čímž dosáhnete optimální rychlosti startu počítače. Vyšší hodnoty nastavte jedině v případě, že máte k IDE rozhraní připojen hardware vyžadující delší čas k inicializaci (např. starý pevný disk). Doporučení: Nastavte na 0. 4

5 Processor Number Feature Novinka, kterou využijete výhradně na počítačích s procesorem Pentium III. Tato řada procesorů totiž obsahuje jednoznačné identifikační číslo, které lze "přečíst" přes Internet. Původním účelem tohoto čísla mělo být zajištění bezpečnosti v elektronickém obchodě a bankovnictví. V současnosti ale žádná z českých firem tento způsob verifikace nepoužívá a tudíž je velmi vhodné nastavit tuto hodnotu na Disabled. Video BIOS Shadowing resp. Video BIOS Cacheable resp. Video BIOS Shadow Pokud používáte DOS nastavte tuto hodnotu na Enabled. V tomto případě se zkopíruje Video BIOS do operační paměti, což zvyšuje grafický výkon počítače, neboť procesor může číst data z 64-bitové DRAM namísto standardní osmibitové ROM. Jestliže ale používáte operační systém Windows, je "stínování" zbytečné, neboť ke grafické kartě se přistupuje přímo bez požadavků na Video BIOS. Podle některých informací může být zapnuté stínování pod Windows příčinou nestability systému, zejména pak v případě, že některý program (zpravidla hra) využívá oblast paměti, v níž je alokován Video BIOS. V takovém případě tedy rozhodně nastavte Disabled. xxxxx-xxxxx Shadow resp. xxxx, xxk Shadow Dovoluje vyhradit část paměti pro rozšiřující karty. V případě, že nepoužíváte karty, jež by tuto možnost uměly využít (např. síťové karty u nichž lze nahráním BIOSu do paměti zvýšit výkon), nastavte všechny položky na Disabled. Tutéž hodnotu zvolte i používáte-li Windows 9x, které přistupují k hardwaru přímo prostřednictvím ovladačů. Doporučení: Nastavte všechny položky na Disabled. DRAM Timing resp. DRAM Speed Selection Nastavení přístupové doby k operační paměti. Čím nižší hodnotu nastavíte, tím vyšší rychlosti dosáhnete. Některé paměti ale při nastavení příliš krátké přístupové doby vykazují chyby a mohou způsobit problémy se stabilitou systému! Doporučení: Nastavte na hodnotu, kterou podporuje vaše paměť. MA Wait State Určuje, zda před každým přístupem do paměti bude vložen jeden čekací takt. Povolení (Enabled) sníží celkový výkon, ale zvýší stabilitu. Naopak zakázání (Disabled) zrychlí práci s pamětí, ale v některých případech může mít za následek snížení stability. Pokud váš systém nevykazuje chyby, doporučuje se čekací takt vypustit. 5

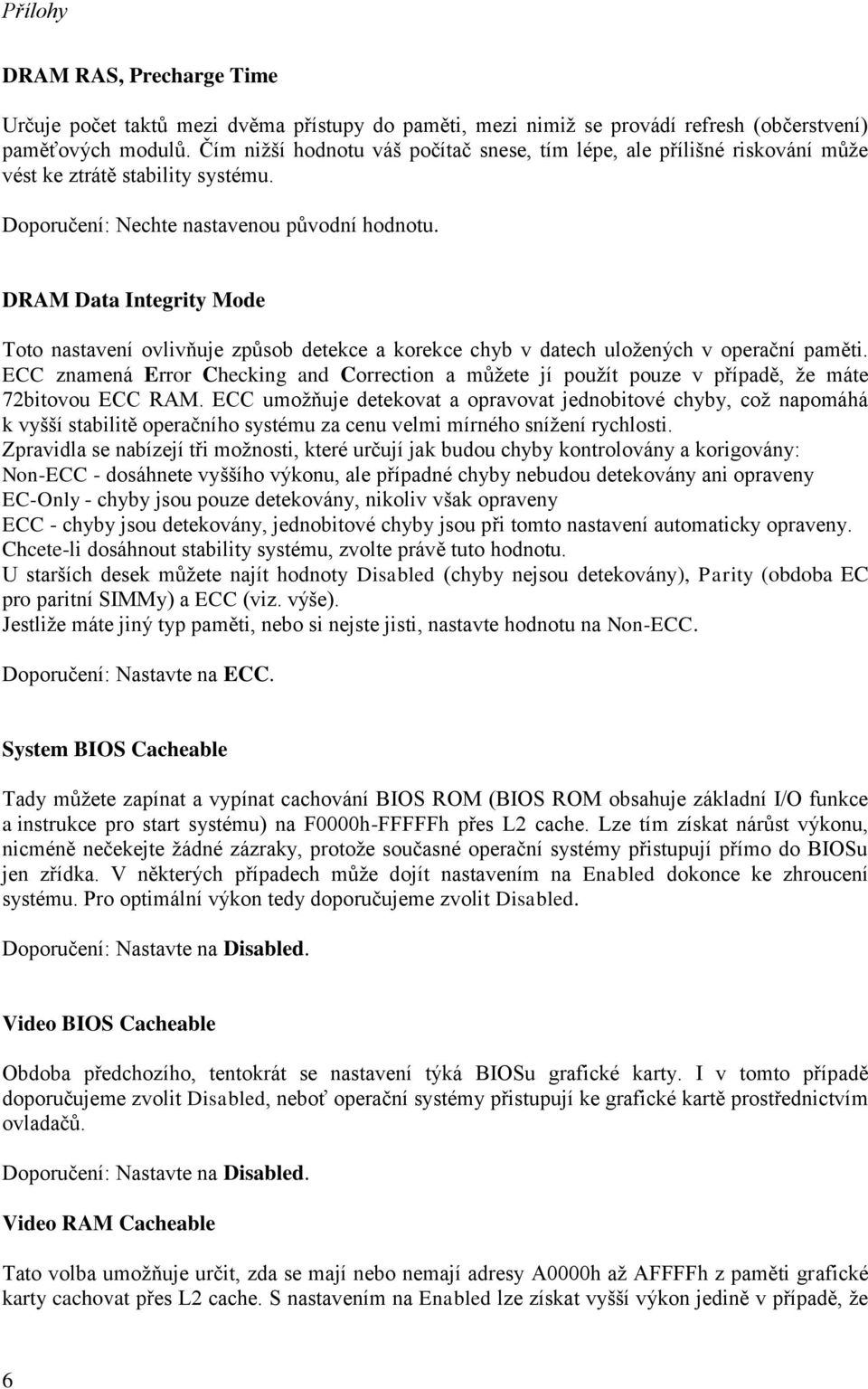

6 DRAM RAS, Precharge Time Určuje počet taktů mezi dvěma přístupy do paměti, mezi nimiž se provádí refresh (občerstvení) paměťových modulů. Čím nižší hodnotu váš počítač snese, tím lépe, ale přílišné riskování může vést ke ztrátě stability systému. DRAM Data Integrity Mode Toto nastavení ovlivňuje způsob detekce a korekce chyb v datech uložených v operační paměti. ECC znamená Error Checking and Correction a můžete jí použít pouze v případě, že máte 72bitovou ECC RAM. ECC umožňuje detekovat a opravovat jednobitové chyby, což napomáhá k vyšší stabilitě operačního systému za cenu velmi mírného snížení rychlosti. Zpravidla se nabízejí tři možnosti, které určují jak budou chyby kontrolovány a korigovány: Non-ECC - dosáhnete vyššího výkonu, ale případné chyby nebudou detekovány ani opraveny EC-Only - chyby jsou pouze detekovány, nikoliv však opraveny ECC - chyby jsou detekovány, jednobitové chyby jsou při tomto nastavení automaticky opraveny. Chcete-li dosáhnout stability systému, zvolte právě tuto hodnotu. U starších desek můžete najít hodnoty Disabled (chyby nejsou detekovány), Parity (obdoba EC pro paritní SIMMy) a ECC (viz. výše). Jestliže máte jiný typ paměti, nebo si nejste jisti, nastavte hodnotu na Non-ECC. Doporučení: Nastavte na ECC. System BIOS Cacheable Tady můžete zapínat a vypínat cachování BIOS ROM (BIOS ROM obsahuje základní I/O funkce a instrukce pro start systému) na F0000h-FFFFFh přes L2 cache. Lze tím získat nárůst výkonu, nicméně nečekejte žádné zázraky, protože současné operační systémy přistupují přímo do BIOSu jen zřídka. V některých případech může dojít nastavením na Enabled dokonce ke zhroucení systému. Pro optimální výkon tedy doporučujeme zvolit Disabled. Video BIOS Cacheable Obdoba předchozího, tentokrát se nastavení týká BIOSu grafické karty. I v tomto případě doporučujeme zvolit Disabled, neboť operační systémy přistupují ke grafické kartě prostřednictvím ovladačů. Video RAM Cacheable Tato volba umožňuje určit, zda se mají nebo nemají adresy A0000h až AFFFFh z paměti grafické karty cachovat přes L2 cache. S nastavením na Enabled lze získat vyšší výkon jedině v případě, že 6

7 L2 cache má větší rychlost přenosu dat, než paměť grafické karty. Protože i zde hrozí snížení stability operačního systému, doporučujeme nastavit Disabled. 8-bit I/O Recovery Time Nastavení tzv. čekacích cyklů sběrnice ISA pro osmibitové vstupně-výstupní operace. Číslo specifikuje, kolik čekacích cyklů (délka jednoho cyklu závisí na rychlosti sběrnice) bude vloženo než budou přenesena další data z rychlé sběrnice PCI na pomalejší ISA. Zde nemůžeme specifikovat žádnou ideální hodnotu. Zkuste experimentovat a nastavit co možná nejnižší hodnotu při níž systém ani počítač nevykazuje žádné chyby. 16-bit I/O Recovery Time Totéž jako 8-bit I/O Recovery Time, tentokrát se ale nastavení týká šestnáctibitových I/O operací. Opět platí, že nejlepší je nastavit co nejmenší hodnotu. Memory Hole At 15M-16M Některé specifické karty ISA vyžadují tuto oblast paměti pro svou práci. Nastavením na Enabled pro ně tuto oblast vyhradíte. Většina standardních karet ale takové nastavení nepotřebuje, takže nastavte Disabled a vyzkoušejte, jestli všechny karty fungují. Bank 1, 2, 3 SDRAM/EDO/FPM Nastavení rychlosti v jednotlivých paměťových slotech (bankách). Ani zde není možné určit nějakou ideální hodnotu - zkuste nastavit co možná nejvyšší rychlost, při níž je systém stabilní. SDRAM CAS, Latency Nastavení prodlevy pro paměť SDRAM. Opět zkuste co nejnižší hodnotu, při níž bude počítač spolehlivě fungovat. 7

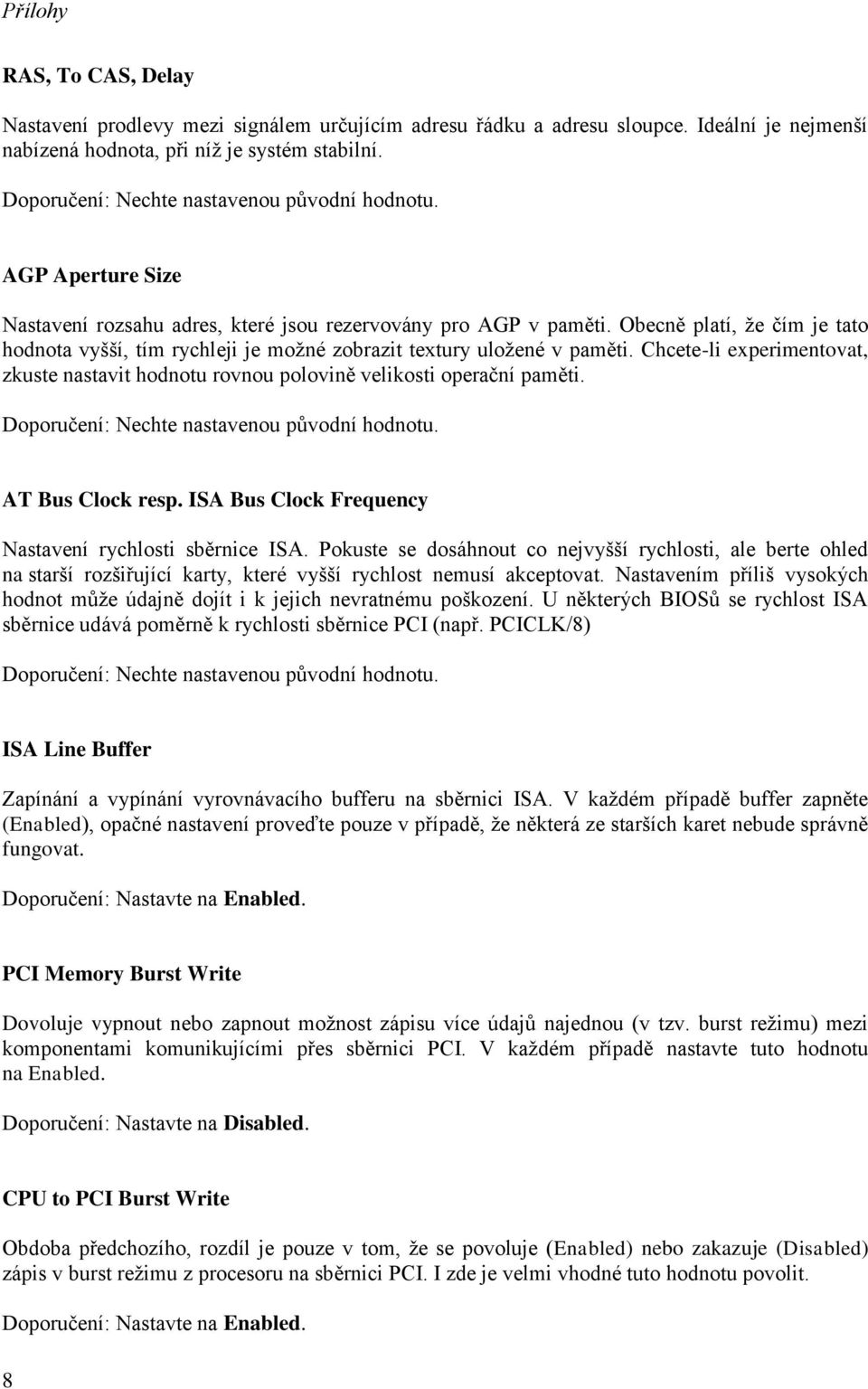

8 RAS, To CAS, Delay Nastavení prodlevy mezi signálem určujícím adresu řádku a adresu sloupce. Ideální je nejmenší nabízená hodnota, při níž je systém stabilní. AGP Aperture Size Nastavení rozsahu adres, které jsou rezervovány pro AGP v paměti. Obecně platí, že čím je tato hodnota vyšší, tím rychleji je možné zobrazit textury uložené v paměti. Chcete-li experimentovat, zkuste nastavit hodnotu rovnou polovině velikosti operační paměti. AT Bus Clock resp. ISA Bus Clock Frequency Nastavení rychlosti sběrnice ISA. Pokuste se dosáhnout co nejvyšší rychlosti, ale berte ohled na starší rozšiřující karty, které vyšší rychlost nemusí akceptovat. Nastavením příliš vysokých hodnot může údajně dojít i k jejich nevratnému poškození. U některých BIOSů se rychlost ISA sběrnice udává poměrně k rychlosti sběrnice PCI (např. PCICLK/8) ISA Line Buffer Zapínání a vypínání vyrovnávacího bufferu na sběrnici ISA. V každém případě buffer zapněte (Enabled), opačné nastavení proveďte pouze v případě, že některá ze starších karet nebude správně fungovat. PCI Memory Burst Write Dovoluje vypnout nebo zapnout možnost zápisu více údajů najednou (v tzv. burst režimu) mezi komponentami komunikujícími přes sběrnici PCI. V každém případě nastavte tuto hodnotu na Enabled. CPU to PCI Burst Write Obdoba předchozího, rozdíl je pouze v tom, že se povoluje (Enabled) nebo zakazuje (Disabled) zápis v burst režimu z procesoru na sběrnici PCI. I zde je velmi vhodné tuto hodnotu povolit. 8

9 OnBoard USB Function Jestliže má vaše deska konektory pro USB a chcete používat zařízení určené pro toto rozhraní, nastavte Enabled. Jestliže ale hardware připojitelný přes USB nepoužíváte, je celkem jedno co nastavíte. USB Function for DOS USB zařízení, jak známo, pracují výhradně pod operačními systémy jako Windows 95 OSR2, Windows 98 a Windows Nevýhodou je, že pokud potřebujete přejít do režimu MS DOS, musíte zapojit klasickou klávesnici, neboť DOS zařízení USB nepodporuje. Po nastavení této položky na Enabled bude USB klávesnice fungovat i v DOSu. Doporučení: Nastavte na Disabled pokud nepoužíváte MS DOS nebo USB klávesnici. Flash BIOS Protection Velmi praktická volba, která by měla uchránit váš počítač před programy a viry přepisujícími BIOS (dobrým příkladem je CIH alias Černobyl). Máte-li možnost, nastavte v každém případě Enabled, čímž zakážete jakýmkoliv programům zápis do BIOSu. Disabled zvolte pouze v případě, že chcete sami provést nějaké změny (např. update BIOSu na novější verzi). Jestliže váš BIOS tuto položku nenabízí, podívejte se do manuálu, zda není možné zakázat zápis do BIOSu pomocí propojky nebo přepínače na základní desce. Hardware Reset Protect U běžného PC je tato položka v BIOSu ojedinělá, najdete jí spíše u serverů, routerů a podobných strojů, které musí být nepřetržitě v provozu. Pokud nastavíte Enabled, vypnete funkci tlačítka reset, čímž lze zabránit nepovolaným osobám v restartování počítače. V případě zamrznutí je ale pak nutné počítač restartovat vypnutím přívodu elektrické energie. Power Management Zpravidla zde najdete možnosti jako Disabled (úsporný režim je zakázán), Min Saving (režim s předem nadefinovanými parametry - obvykle jednotlivé komponenty přecházejí do úsporného režimu po jedné hodině nečinnosti), Max Saving (opět předdefinováno výrobcem motherboardu - nejčastěji je úsporný režim zapnut po jedné minutě), User Define (uživatelské nastavení - můžete sami určit, kdy má která komponenta přejít do úsporného režimu). Nedoporučuje se úsporný režim vypínat (Disabled), příliš vhodné ale nejsou ani malé hodnoty (Max Saving), které nechávají počítač "usnout" příliš často. Ztratíte totiž příliš mnoho času čekáním, než se stroj dostane z úsporného režimu do stavu, kdy je schopen pracovat. Ideální je 9

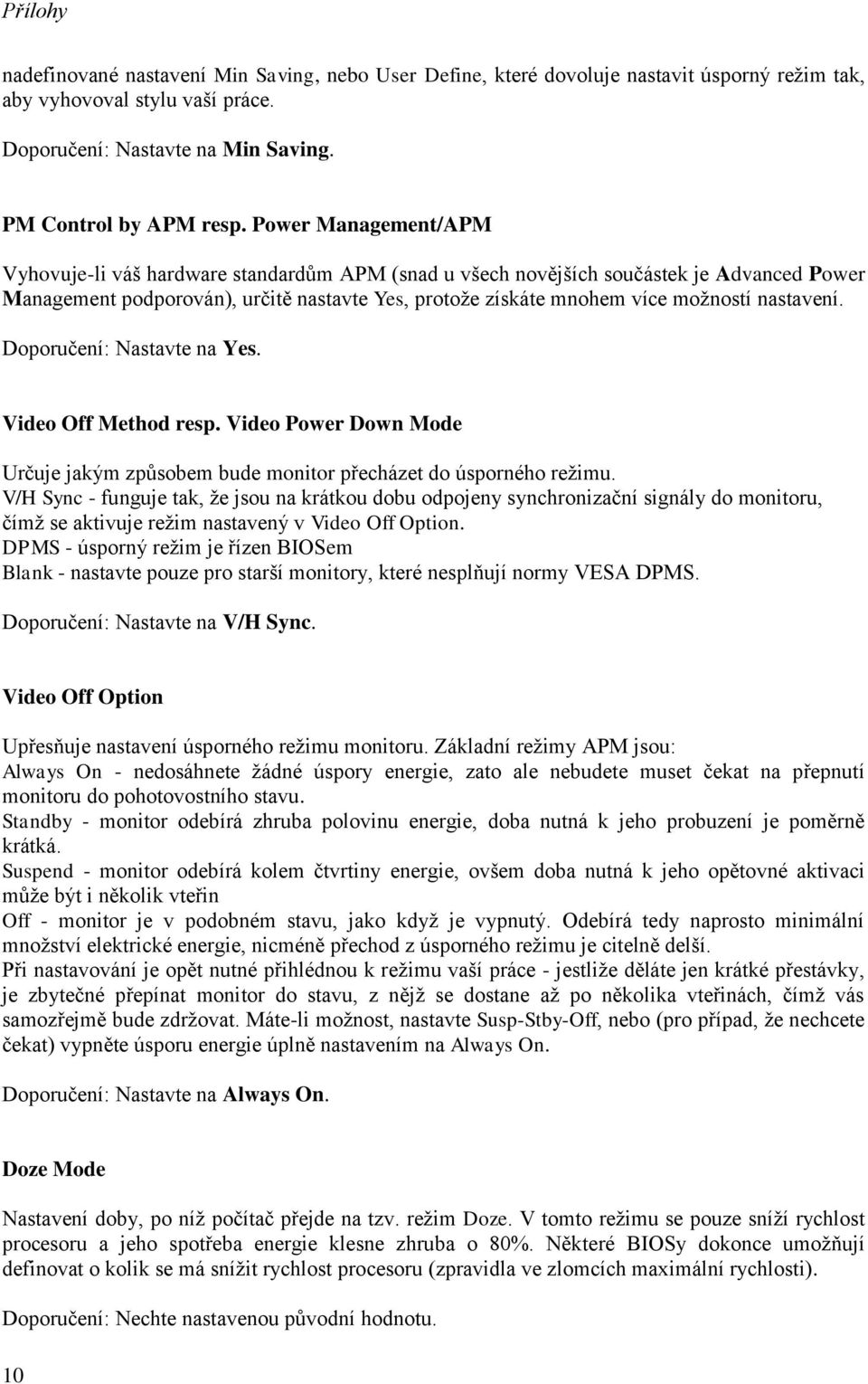

10 nadefinované nastavení Min Saving, nebo User Define, které dovoluje nastavit úsporný režim tak, aby vyhovoval stylu vaší práce. Doporučení: Nastavte na Min Saving. PM Control by APM resp. Power Management/APM Vyhovuje-li váš hardware standardům APM (snad u všech novějších součástek je Advanced Power Management podporován), určitě nastavte Yes, protože získáte mnohem více možností nastavení. Doporučení: Nastavte na Yes. Video Off Method resp. Video Power Down Mode Určuje jakým způsobem bude monitor přecházet do úsporného režimu. V/H Sync - funguje tak, že jsou na krátkou dobu odpojeny synchronizační signály do monitoru, čímž se aktivuje režim nastavený v Video Off Option. DPMS - úsporný režim je řízen BIOSem Blank - nastavte pouze pro starší monitory, které nesplňují normy VESA DPMS. Doporučení: Nastavte na V/H Sync. Video Off Option Upřesňuje nastavení úsporného režimu monitoru. Základní režimy APM jsou: Always On - nedosáhnete žádné úspory energie, zato ale nebudete muset čekat na přepnutí monitoru do pohotovostního stavu. Standby - monitor odebírá zhruba polovinu energie, doba nutná k jeho probuzení je poměrně krátká. Suspend - monitor odebírá kolem čtvrtiny energie, ovšem doba nutná k jeho opětovné aktivaci může být i několik vteřin Off - monitor je v podobném stavu, jako když je vypnutý. Odebírá tedy naprosto minimální množství elektrické energie, nicméně přechod z úsporného režimu je citelně delší. Při nastavování je opět nutné přihlédnou k režimu vaší práce - jestliže děláte jen krátké přestávky, je zbytečné přepínat monitor do stavu, z nějž se dostane až po několika vteřinách, čímž vás samozřejmě bude zdržovat. Máte-li možnost, nastavte Susp-Stby-Off, nebo (pro případ, že nechcete čekat) vypněte úsporu energie úplně nastavením na Always On. Doporučení: Nastavte na Always On. Doze Mode Nastavení doby, po níž počítač přejde na tzv. režim Doze. V tomto režimu se pouze sníží rychlost procesoru a jeho spotřeba energie klesne zhruba o 80%. Některé BIOSy dokonce umožňují definovat o kolik se má snížit rychlost procesoru (zpravidla ve zlomcích maximální rychlosti). 10

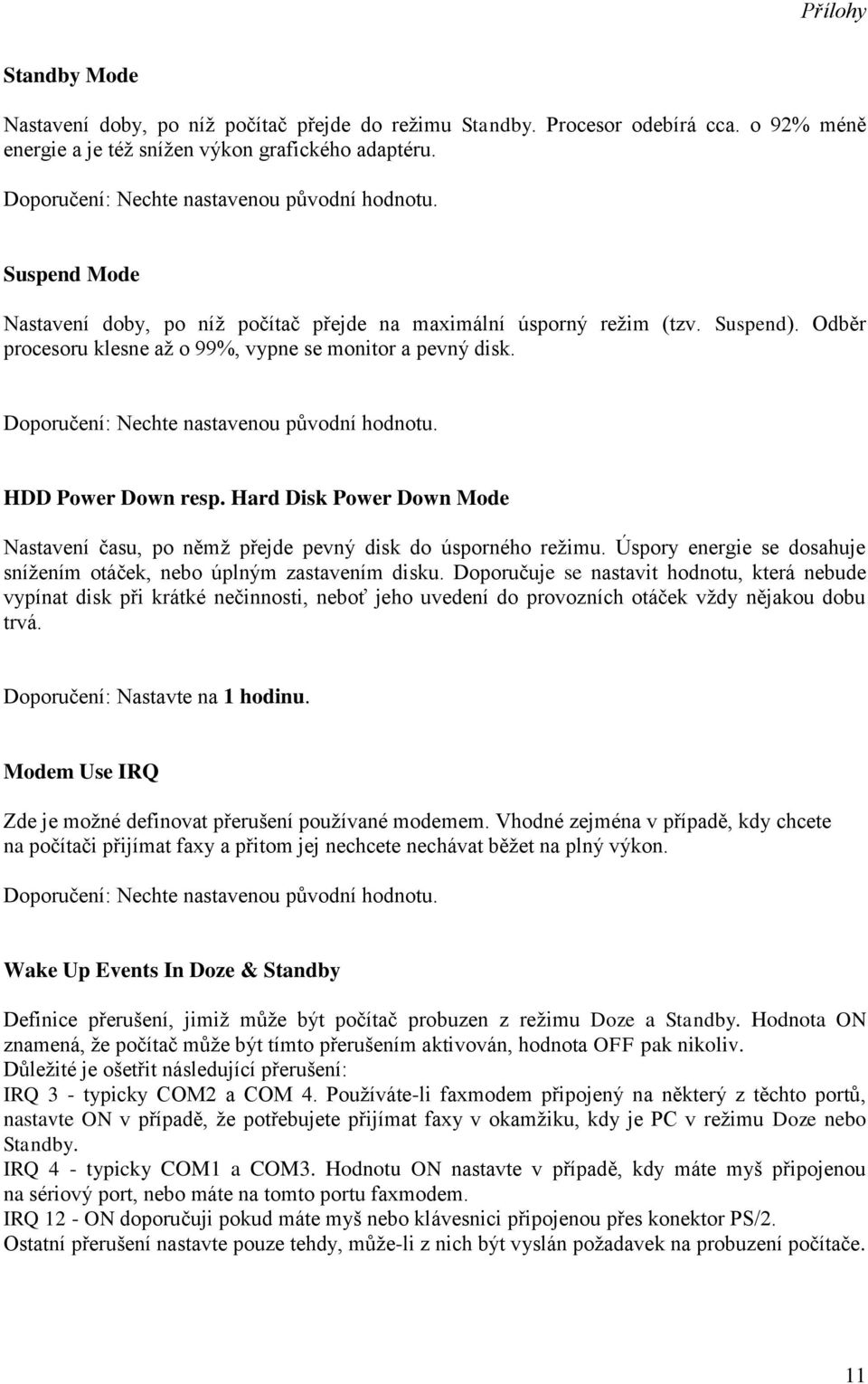

11 Standby Mode Nastavení doby, po níž počítač přejde do režimu Standby. Procesor odebírá cca. o 92% méně energie a je též snížen výkon grafického adaptéru. Suspend Mode Nastavení doby, po níž počítač přejde na maximální úsporný režim (tzv. Suspend). Odběr procesoru klesne až o 99%, vypne se monitor a pevný disk. HDD Power Down resp. Hard Disk Power Down Mode Nastavení času, po němž přejde pevný disk do úsporného režimu. Úspory energie se dosahuje snížením otáček, nebo úplným zastavením disku. Doporučuje se nastavit hodnotu, která nebude vypínat disk při krátké nečinnosti, neboť jeho uvedení do provozních otáček vždy nějakou dobu trvá. Doporučení: Nastavte na 1 hodinu. Modem Use IRQ Zde je možné definovat přerušení používané modemem. Vhodné zejména v případě, kdy chcete na počítači přijímat faxy a přitom jej nechcete nechávat běžet na plný výkon. Wake Up Events In Doze & Standby Definice přerušení, jimiž může být počítač probuzen z režimu Doze a Standby. Hodnota ON znamená, že počítač může být tímto přerušením aktivován, hodnota OFF pak nikoliv. Důležité je ošetřit následující přerušení: IRQ 3 - typicky COM2 a COM 4. Používáte-li faxmodem připojený na některý z těchto portů, nastavte ON v případě, že potřebujete přijímat faxy v okamžiku, kdy je PC v režimu Doze nebo Standby. IRQ 4 - typicky COM1 a COM3. Hodnotu ON nastavte v případě, kdy máte myš připojenou na sériový port, nebo máte na tomto portu faxmodem. IRQ 12 - ON doporučuji pokud máte myš nebo klávesnici připojenou přes konektor PS/2. Ostatní přerušení nastavte pouze tehdy, může-li z nich být vyslán požadavek na probuzení počítače. 11

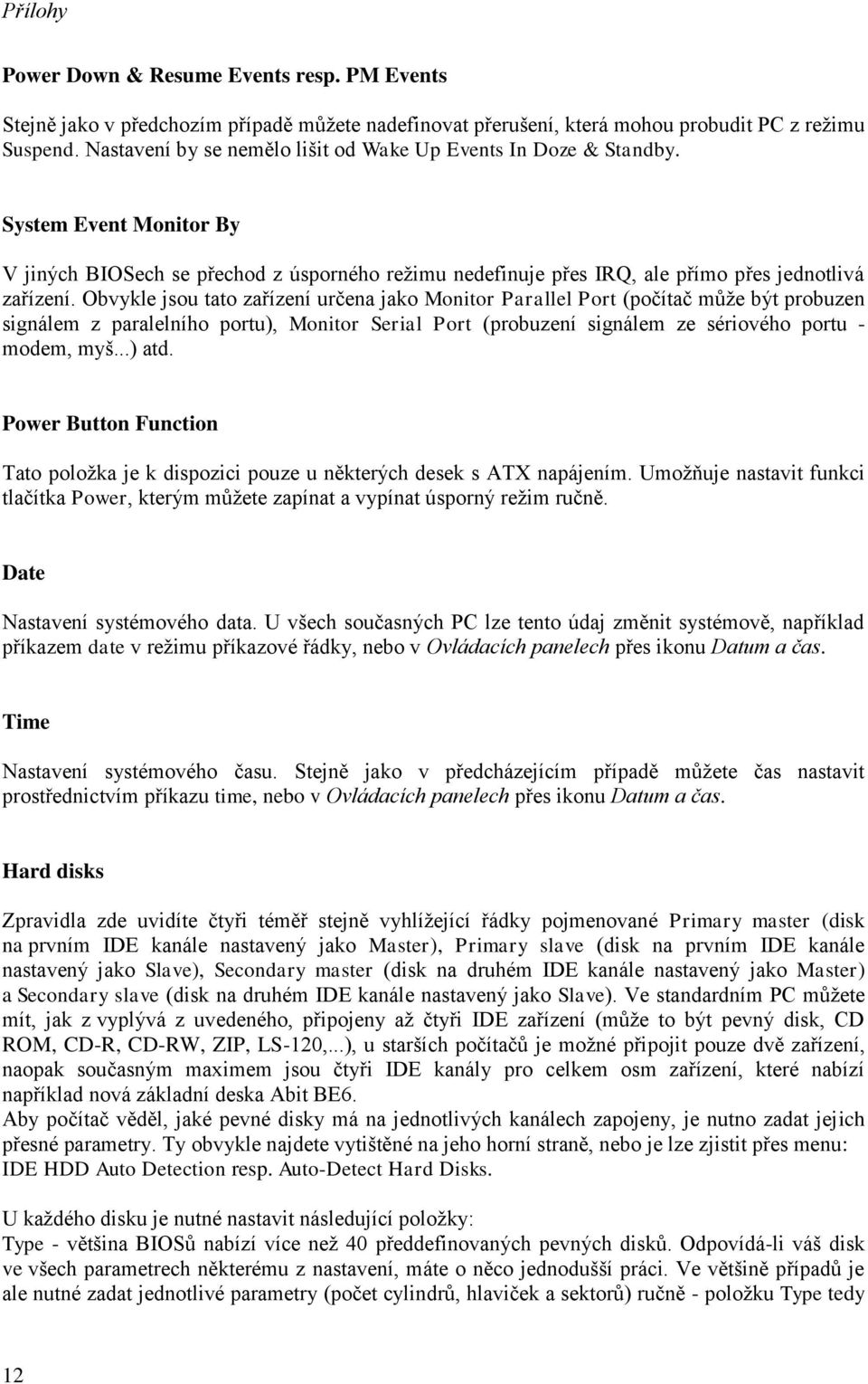

12 Power Down & Resume Events resp. PM Events Stejně jako v předchozím případě můžete nadefinovat přerušení, která mohou probudit PC z režimu Suspend. Nastavení by se nemělo lišit od Wake Up Events In Doze & Standby. System Event Monitor By V jiných BIOSech se přechod z úsporného režimu nedefinuje přes IRQ, ale přímo přes jednotlivá zařízení. Obvykle jsou tato zařízení určena jako Monitor Parallel Port (počítač může být probuzen signálem z paralelního portu), Monitor Serial Port (probuzení signálem ze sériového portu - modem, myš...) atd. Power Button Function Tato položka je k dispozici pouze u některých desek s ATX napájením. Umožňuje nastavit funkci tlačítka Power, kterým můžete zapínat a vypínat úsporný režim ručně. Date Nastavení systémového data. U všech současných PC lze tento údaj změnit systémově, například příkazem date v režimu příkazové řádky, nebo v Ovládacích panelech přes ikonu Datum a čas. Time Nastavení systémového času. Stejně jako v předcházejícím případě můžete čas nastavit prostřednictvím příkazu time, nebo v Ovládacích panelech přes ikonu Datum a čas. Hard disks Zpravidla zde uvidíte čtyři téměř stejně vyhlížející řádky pojmenované Primary master (disk na prvním IDE kanále nastavený jako Master), Primary slave (disk na prvním IDE kanále nastavený jako Slave), Secondary master (disk na druhém IDE kanále nastavený jako Master) a Secondary slave (disk na druhém IDE kanále nastavený jako Slave). Ve standardním PC můžete mít, jak z vyplývá z uvedeného, připojeny až čtyři IDE zařízení (může to být pevný disk, CD ROM, CD-R, CD-RW, ZIP, LS-120,...), u starších počítačů je možné připojit pouze dvě zařízení, naopak současným maximem jsou čtyři IDE kanály pro celkem osm zařízení, které nabízí například nová základní deska Abit BE6. Aby počítač věděl, jaké pevné disky má na jednotlivých kanálech zapojeny, je nutno zadat jejich přesné parametry. Ty obvykle najdete vytištěné na jeho horní straně, nebo je lze zjistit přes menu: IDE HDD Auto Detection resp. Auto-Detect Hard Disks. U každého disku je nutné nastavit následující položky: Type - většina BIOSů nabízí více než 40 předdefinovaných pevných disků. Odpovídá-li váš disk ve všech parametrech některému z nastavení, máte o něco jednodušší práci. Ve většině případů je ale nutné zadat jednotlivé parametry (počet cylindrů, hlaviček a sektorů) ručně - položku Type tedy 12

13 nastavte na User. Některé BIOSy dovolují nastavit režim Auto, kdy se všechny disky detekují při startu počítače, což ale velmi výrazně zdržuje proces bootování. Size - velikost disku (obvykle udávaná v MB). Hodnotu není možné měnit - BIOS si jí dopočítá sám podle počtu cylindrů, hlaviček a sektorů. Cyls (Cylinders) - počet cylindrů (válců). Najdete vytištěné na pevném disku. Head (Heads) - počet hlaviček. Najdete vytištěné na pevném disku. Precomp resp. WPrecomp - číslo cylindru, od nějž začíná zápisová předkompenzace. Zpravidla se nastavuje 0. Landz resp. LZone - označení místa, kam parkují hlavičky. U současných disků se hlavičky parkují automaticky na správné místo, takže tuto hodnotu není nutné nastavovat. Sector resp. Sec - počet sektorů na disku. Najdete vytištěné na pevném disku. Mode - nabízí standardně tři režimy - Normal pro starší disky do 500 MB, Large pro větší disky, které nemají podporu LBA, a LBA, což je režim, který podporují všechny v současné době vyráběné disky. Má-li váš disk kapacitu větší než zmíněných 500 MB, bude téměř jistě nutné nastavit LBA. Některé BIOSy dovolují nastavit LBA zvlášť pod položkou LBA Mode, kterou nastavte na ON. Stejně tak není výjimkou zapnutí (ON) a vypnutí (OFF) 32bitového režimu (32Bit Mode), případně i režimu přenosu dat v blocích (Blk Mode). Podporuje-li váš pevný disk tyto možnosti, neváhejte s jejich povolením, protože tím dosáhnete maximálního možného výkonu. Doporučení: Nastavte všechny položky na Auto. Drive X resp. Floppy Drive X Obvyklé jsou volby Drive A a Drive B, jimiž se nastavuje typ disketových mechanik. Nejčastější případ je disketová mechanika 3,5" 1,44 MB pod písmenem A - tedy Drive A: 1,44M, 3,5 In. a Drive B: None. Za jiných okolností je nutné nastavit obě položky podle aktuálního zapojení mechanik. Video Doporučení: Nechte nastavenou původní hodnotu EGA/VGA. Halt On Určuje, při jaké chybě bude zastaven start počítače a zobrazí se chybová hláška. Možnosti jsou následující All Errors - zastaví při každé zjištěné chybě (doporučené nastavení). All, But Keyboard - zastaví při každé chybě, vyjma chyby klávesnice (např. není-li klávesnice připojená). All, But Diskette - zastaví počítač při každé chybě, vyjma chyby disketové mechaniky. All, But Diskette/Keyboard - zastaví při každé chybě, vyjma chyby disketové mechaniky nebo klávesnice. No Errors - počítač nebude při zjištění chyby zastaven. Doporučení: Nastavte na All Errors. 13

14 Plug And Play Aware OS Informuje BIOS o tom, zda je na počítači instalován operační systém podporující Plug And Play. V případě, že je takový systém nainstalován, je vyhrazení hardwarových prostředků přenecháno jemu, v opačném případě nastavuje prostředky BIOS. Jestliže máte Windows 9x, zvolte Yes. Opačnou hodnotu nastavte pouze v případě, že používáte jiný systém (DOS, Linux, Windows NT) nebo jestliže dochází k problémům s některým zařízením. Doporučení: Nastavte na Yes. Primary Graphics Adapter Vyskytuje se pouze u počítačů s AGP slotem. Pokud máte grafickou kartu zasazenou v AGP, nastavte tuto hodnotu na AGP. Stejně tak se doporučuje nastavit AGP jako primární i v případě, že máte nainstalovány dvě grafické karty (jednu v AGP, druhou v PCI), neboť sběrnice AGP je výrazně rychlejší, než starší PCI. Doporučení: Nastavte na AGP. PCI/VGA Palette Snoop Některé BIOSy mají tuto položku zařazenou v Chipset Features Setup. Implicitní hodnota je Disable. Změnu na Enable lze doporučit jedině v případě, že máte nainstalovanou MPEG kartu, která je spojena s grafickou kartou přes konektor Feature a máte problémy se správným zobrazením barev. Assign IRQ For VGA Podobně jako v předchozím případě můžete i tuto položku najít v některých BIOSech pod Chipset Features Setup. Tato položka umožňuje přiřadit IRQ přerušení pro grafickou kartu. Většina grafických karet vyžaduje přiřazení IRQ ke své správné funkci. Nastavením na Disabled můžete způsobit problémy, takže doporučujeme podívat se do manuálu ke grafické kartě a pokud IRQ požaduje, nastavte Enabled. OffBoard PCI IDE Card Tato položka určuje, jestli je řadič IDE instalován na PCI kartě nebo přímo na základní desce. V naprosté většině případů je IDE integrováno do základní desky, takže hodnotu není nutné měnit. Jestliže ale z jakéhokoliv důvodu (např. porucha integrovaného IDE řadiče) používáte PCI kartu s IDE řadičem, musíte nastavit v jakém slotu je tato karta zasazena a nastavit hodnoty používaného přerušení (viz. následující Pri., Sec. OffBoard IDE IRQ). 14

15 Pri., Sec. OffBoard IDE IRQ V případě, že v OffBoard PCI IDE Card nastavíte IDE řadič na kartě PCI, musíte nastavit IRQ použité pro primární i sekundární kanál. PCI Slot 1, 2, 3 IRQ Priority Každé přerušení má jinou prioritu. Pokud chcete, aby některá z PCI karet měla lepší možnost získat čas procesoru, můžete jí přiřadit vyšší prioritu a tím i "výhodnější" IRQ. Celkové zvýšení výkonu je ale zpravidla tak zanedbatelné, že nemá cenu nijak měnit implicitní nastavení. DMA Channel 0, 1, 3, 5, 6, 7 Nastavení přidělení DMA (DMA = Direct Memory Access = přímý přístup do paměti bez účasti procesoru). Doporučuje se nastavit PnP. Pouze v případě, že potřebujete zajistit DMA pro některá zařízení na starší sběrnici ISA, nastavte ISA/EISA. Doporučení: Nastavte na PnP. IRQ 3, 4, 5, 7, 9, 10, 11, 14, 15 Dovoluje vyhradit přerušení pro PCI a ISA. Doporučené nastavení je PCI/PnP, pouze v případě problémů se staršími zařízeními nebo pokud potřebujete vyhradit určité IRQ například pro síťovou kartu v ISA slotu, nastavte u vybraného IRQ hodnotu na ISA/EISA. Doporučení: Nastavte na PCI/PnP. OnBoard FDC Informuje BIOS o tom, zda je řadič disketové jednotky zapojen na desce nebo na rozšiřující kartě. U všech současných motherboardů jsou řadiče integrovány, proto nastavte Enabled. V případě, že potřebujete řadič na desce vypnout (například abyste mohli používat řadič na kartě), nastavte Disabled. OnBoard Serial Port1 Implicitní hodnota je 3F8/COM1, která počítači sděluje, že první sériový port integrovaný na desce má adresu 3F8 a jedná se o port COM1. Jinou hodnotu nastavte pouze v případě, že chcete aby první sériový port sloužil na jiné adrese (např. máte-li COM1 na přídavné kartě a původní port chcete použít jako COM3). V případě potřeby lze první sériový port vypnout (Disabled), což je použitelné zejména v případě jeho nefunkčnosti, kdy jste tento port nahradili portem na přídavné kartě. 15

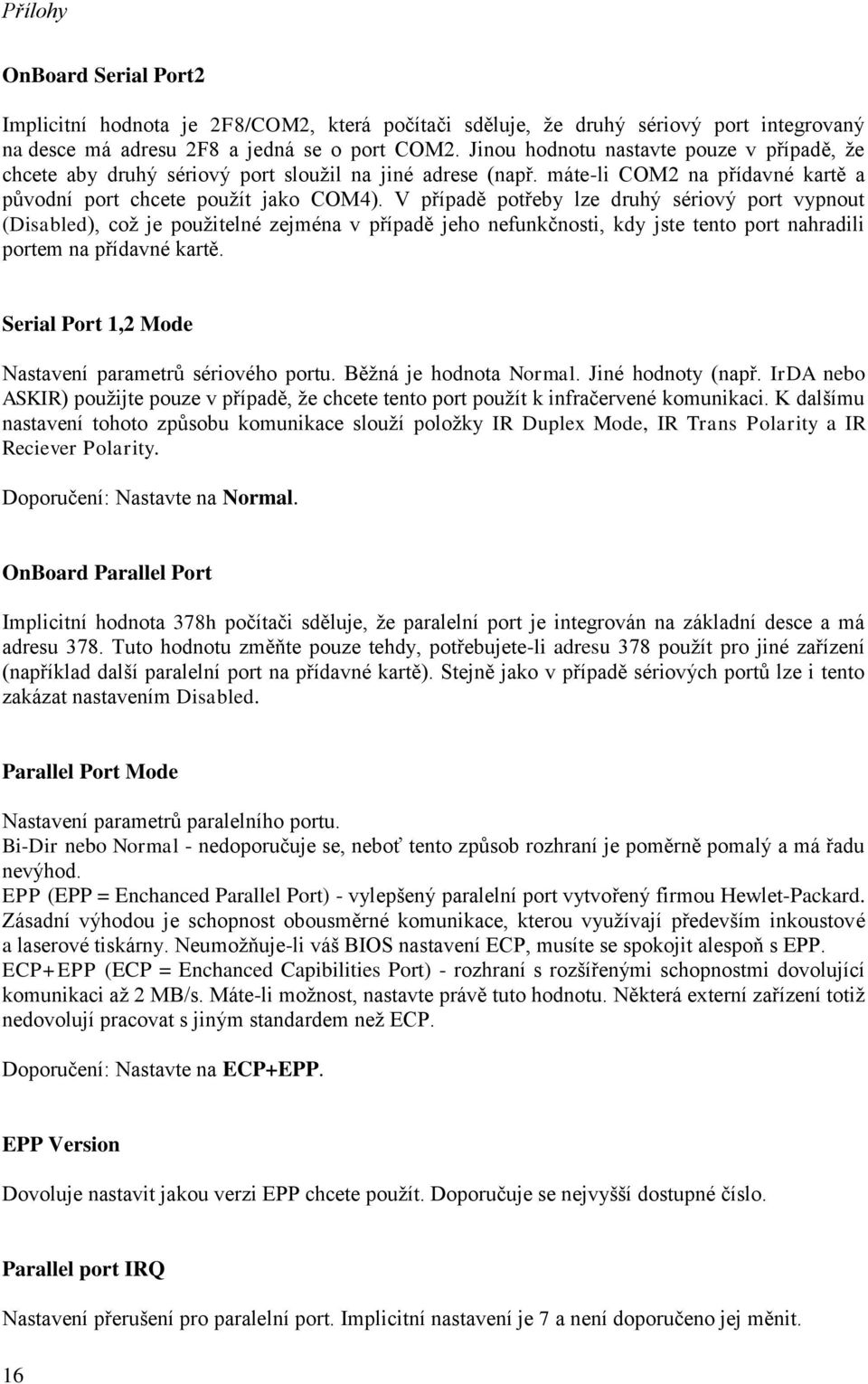

16 OnBoard Serial Port2 Implicitní hodnota je 2F8/COM2, která počítači sděluje, že druhý sériový port integrovaný na desce má adresu 2F8 a jedná se o port COM2. Jinou hodnotu nastavte pouze v případě, že chcete aby druhý sériový port sloužil na jiné adrese (např. máte-li COM2 na přídavné kartě a původní port chcete použít jako COM4). V případě potřeby lze druhý sériový port vypnout (Disabled), což je použitelné zejména v případě jeho nefunkčnosti, kdy jste tento port nahradili portem na přídavné kartě. Serial Port 1,2 Mode Nastavení parametrů sériového portu. Běžná je hodnota Normal. Jiné hodnoty (např. IrDA nebo ASKIR) použijte pouze v případě, že chcete tento port použít k infračervené komunikaci. K dalšímu nastavení tohoto způsobu komunikace slouží položky IR Duplex Mode, IR Trans Polarity a IR Reciever Polarity. Doporučení: Nastavte na Normal. OnBoard Parallel Port Implicitní hodnota 378h počítači sděluje, že paralelní port je integrován na základní desce a má adresu 378. Tuto hodnotu změňte pouze tehdy, potřebujete-li adresu 378 použít pro jiné zařízení (například další paralelní port na přídavné kartě). Stejně jako v případě sériových portů lze i tento zakázat nastavením Disabled. Parallel Port Mode Nastavení parametrů paralelního portu. Bi-Dir nebo Normal - nedoporučuje se, neboť tento způsob rozhraní je poměrně pomalý a má řadu nevýhod. EPP (EPP = Enchanced Parallel Port) - vylepšený paralelní port vytvořený firmou Hewlet-Packard. Zásadní výhodou je schopnost obousměrné komunikace, kterou využívají především inkoustové a laserové tiskárny. Neumožňuje-li váš BIOS nastavení ECP, musíte se spokojit alespoň s EPP. ECP+EPP (ECP = Enchanced Capibilities Port) - rozhraní s rozšířenými schopnostmi dovolující komunikaci až 2 MB/s. Máte-li možnost, nastavte právě tuto hodnotu. Některá externí zařízení totiž nedovolují pracovat s jiným standardem než ECP. Doporučení: Nastavte na ECP+EPP. EPP Version Dovoluje nastavit jakou verzi EPP chcete použít. Doporučuje se nejvyšší dostupné číslo. Parallel port IRQ Nastavení přerušení pro paralelní port. Implicitní nastavení je 7 a není doporučeno jej měnit. 16

17 Parallel port DMA Přiřazení kanálu přímého přístupu do paměti pro paralelní port je nutné pouze v případě, že používáte režim ECP. Doporučená hodnota je 3, jinou hodnotu nastavte pouze v případě, že DMA 3 chcete použít pro jiné zařízení. Doporučení: Nastavte na 3. On Board IDE Umožňuje vypínat a zapínat IDE kanály integrované na základní desce. Ve většině případů je vhodné ponechat nastavení Both, které zpřístupňuje primární i sekundární IDE. V případě, že chcete používat jen primární kanál nastavte Primary, pro sekundární pak Secondary. Pokud chcete oba kanály zakázat (například používáte-li IDE na rozšiřující kartě) nastavte Disabled. Doporučení: Nastavte na Both. OnBoard Sound Zapínání a vypínání zvukové "karty" integrované na základní desce (zvuková karta je integrována pouze na některých deskách, takže tuto položku nenajdete v každém BIOSu). Chcete-li využívat integrovaný zvuk, nastavte hodnotu na Enabled. Jestliže si ale chcete zapojit lepší zvukovou kartu například do slotu PCI, měli byste integrovanou zvukovou kartu vypnout nastavením na Disabled. Doporučení: Nastavte na Enabled pokud používáte integrovanou zvukovou kartu. OnBoard Video Zapínání a vypínání grafické "karty" integrované na základní desce (grafická karta je integrována pouze na některých deskách, takže tuto položku nenajdete v každém BIOSu). Chcete-li využívat integrovanou grafiku, nastavte hodnotu na Enabled. Jestliže si ale chcete zapojit lepší kartu například do slotu AGP nebo PCI, měli byste integrovanou grafiku vypnout nastavením na Disabled. Doporučení: Nastavte na Disabled pokud používáte jinou grafickou kartu než integrovanou. Load BIOS Defaults resp. Load Optimal Settings Pokud svými zásahy do BIOSu způsobíte nefunkčnost počítače, můžete si pomoci touto volbou, která automaticky nastaví většinu voleb (kromě velikosti disků a přítomnosti disketových mechanik). Toto nastavení je zpravidla velmi pomalé (např. jsou vypnuté cache), ale zajišťuje spolehlivý start počítače. Ideální je tuto volbu využít v případě podezření na poruchu některých z hardwarových komponent. 17

18 Load Setup Defaults resp. Load Best Performance Settings Podobně jako v předcházejícím případě s tím rozdílem, že většina potřebných hodnot je nastavena na vyšší výkon (např. jsou zapnuty cache). Tato volba se doporučuje v případě, že nechcete nastavovat jednotlivé položky ručně a požadujete optimální (nikoli však nejvyšší možný) výkon svého stroje. Change Supervisor Password Možnost změny nebo nastavení hesla, které je požadováno při vstupu do BIOSu. Užitečné nastavení zejména ve firmách, kde zvídaví zaměstnanci s oblibou mění nastavení BIOSu, čímž zpravidla znefunkční celý stroj. Change User Password Možnost změny nebo nastavení hesla, které je požadováno při každém startu počítače. Pokud se rozhodnete heslo používat, mějte na paměti následující: - žádné heslo není nepřekonatelnou překážkou - existují universální hesla, která zpřístupní BIOS nebo počítač komukoliv - heslo se dá odstranit resetem CMOS paměti (pomocí přepínače) nebo odpojením baterie zásobující CMOS elektrickou energií Požadujete-li tedy bezpečnost svých dat, zvolte kromě této ochrany ještě další (například operační systém Windows NT/2000, identifikátory založené na čtení magnetických karet či různých klíčů atp.). Auto-Detect Hard Disks resp. IDE HDD Auto Detection Pokud nechcete nastavovat parametry disků ručně, můžete si pomoci touto volbou, která zdetekuje všechny pevné disky (v některých případech i CD-ROM a další mechaniky na výměnné disky) připojené přes IDE rozhraní. Podle typu disku dostanete na výběr jednu až tři varianty, přičemž nejvhodnější z nich bývá, kromě čísla, označena jako "Y". Souhlas s nastavením disku potvrdíte stiskem příslušné číslice, nebo klávesou Y. HDD Low Level Format Vyskytuje se pouze u starších BIOSů. Nabízí formátování pevných disků na nejnižší úrovni (jistější než například formátování z DOSu příkazem FORMAT). Rozhodně se nedoporučuje formátovat tímto způsobem disky větší než 500 MB (z tohoto důvodu v novějších BIOSech HDD Low Level Format nenajdete). Save Settings and Exit resp. Save & Exit Setup resp. Write To CMOS and Exit Po provedení změn v BIOSu je nutné tyto změny zapsat do CMOS, což provedete právě touto volbou. Změny potvrďte pouze v případě, že jste si jisti tím, co jste nastavili. Experimentování se nemusí vyplatit. 18

19 Exit Without Saving resp. Do Not Write To CMOS and Exit Jestliže jste neprováděli žádné změny v nastavení BIOSu, nebo naopak nevíte, zda jste neudělali při nastavení chybu, zvolte k opuštění tuto položku - provedená nastavení se nezapíšou do CMOS a při následujícím startu bude počítač ve stavu, v němž byl před započetím změn. 19
