SPOLKOVÝ DŮM. K. Ú. Čechtice , parc. číslo 146/16 ZDRAVOTNĚ TECHNICKÉ INSTALACE. STAVEBNÍK: Městys Čechtice Nám. Dr. Tyrše Čechtice

Rozměr: px
Začít zobrazení ze stránky:

Download "SPOLKOVÝ DŮM. K. Ú. Čechtice 618888, parc. číslo 146/16 ZDRAVOTNĚ TECHNICKÉ INSTALACE. STAVEBNÍK: Městys Čechtice Nám. Dr. Tyrše 56 257 65 Čechtice"

Transkript

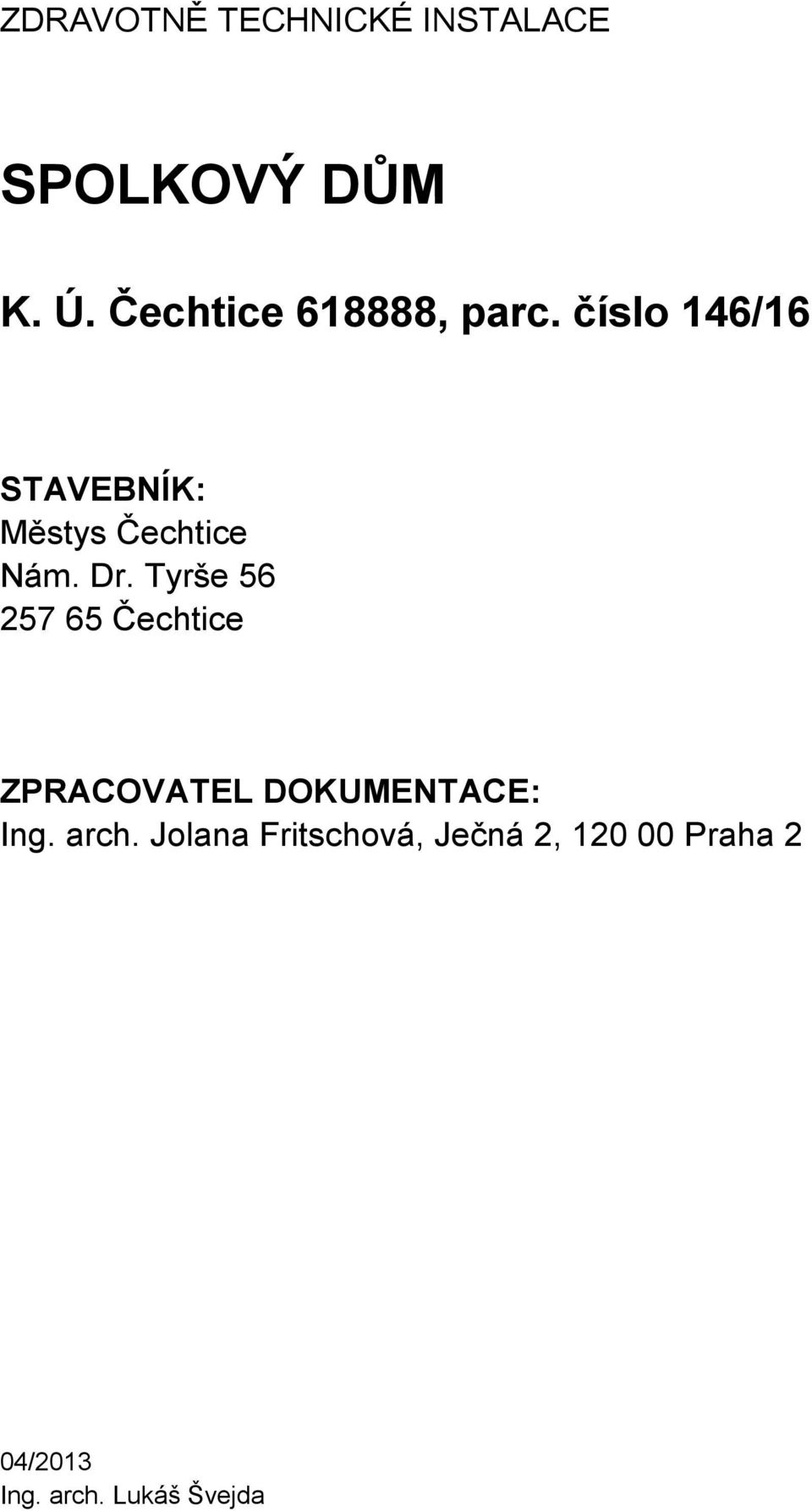

1 ZDRAVOTNĚ TECHNICKÉ INSTALACE SPOLKOVÝ DŮM K. Ú. Čechtice , parc. číslo 146/16 STAVEBNÍK: Městys Čechtice Nám. Dr. Tyrše Čechtice ZPRACOVATEL DOKUMENTACE: Ing. arch. Jolana Fritschová, Ječná 2, Praha 2 04/2013 Ing. arch. Lukáš Švejda

2 a) Identifikace stavby stavebník: název stavby: místo stavby: zodpovědný projektant: stupeň: Městys Čechtice Nám. Dr. Tyrše Čechtice Spolkový dům Čechtice k. ú. Čechtice parc. číslo 146/16 Ing. arch. Jolana Fritschová Ječná Praha 2 ČKA dokumentace pro stavební povolení datum: 10/2012, úpravy 04/2013 charakteristika stavby: SO1 - polyfunkční objekt - spolkový dům a fotbalové šatny se zázemím b) Přehled výchozích podkladů Jako podklad byla použita projektová dokumentace stavební části. c) Základní informace Jedná se o novostavbu dvoupodlažního objektu s fotbalovými šatnami se zázemím a spolkovou místností. Na řešeném pozemku se dále nachází rozvod užitkové vody k zalévání, který bude přeložen a vyveden u sběrače dešťových vod. d) Technické řešení Předkládaná projektová dokumentace řeší rozvody vodovodu, dešťové a splaškové kanalizace na pozemku stavebníka. e) Domovní vodovod Pozemek je v současné době napojen na veřejný vodovodní řad. Bude provedena jeho nová odbočka k nové vodoměrové šachtě s vodoměrem DN 20 o velikosti průtoku 6m 3 /hod umístěné na řešeném pozemku mezi hranici a navrhovaný objekt viz. výkresová dokumentace. Veškeré rozvody pitné vody budou provedeny z plastových vodovodních trubek. Připojovací potrubí Připojovací potrubí bude v objektu spolkového domu k jednotlivým zařizovacím předmětům vedeno drážkami ve stěnách. Napojení umyvadla, dřezů a WC bude provedeno přes rohové ventily DN25. Připojovací vodovodní potrubí bude provedeno z plastových vodovodních trubek DN20 na pitnou vodu. Svislé stoupací potrubí Stoupací potrubí bude zhotoveno z plastového vodovodního potrubí DN25 a vedeno instalační šachtou. Ležatý páteřní rozvod Ležatý páteřní rozvod studené vody bude veden v nezámrzné hloubce od vodoměrné sestavy ke spolkovému domu viz. výkresová část. Ohřev TUV

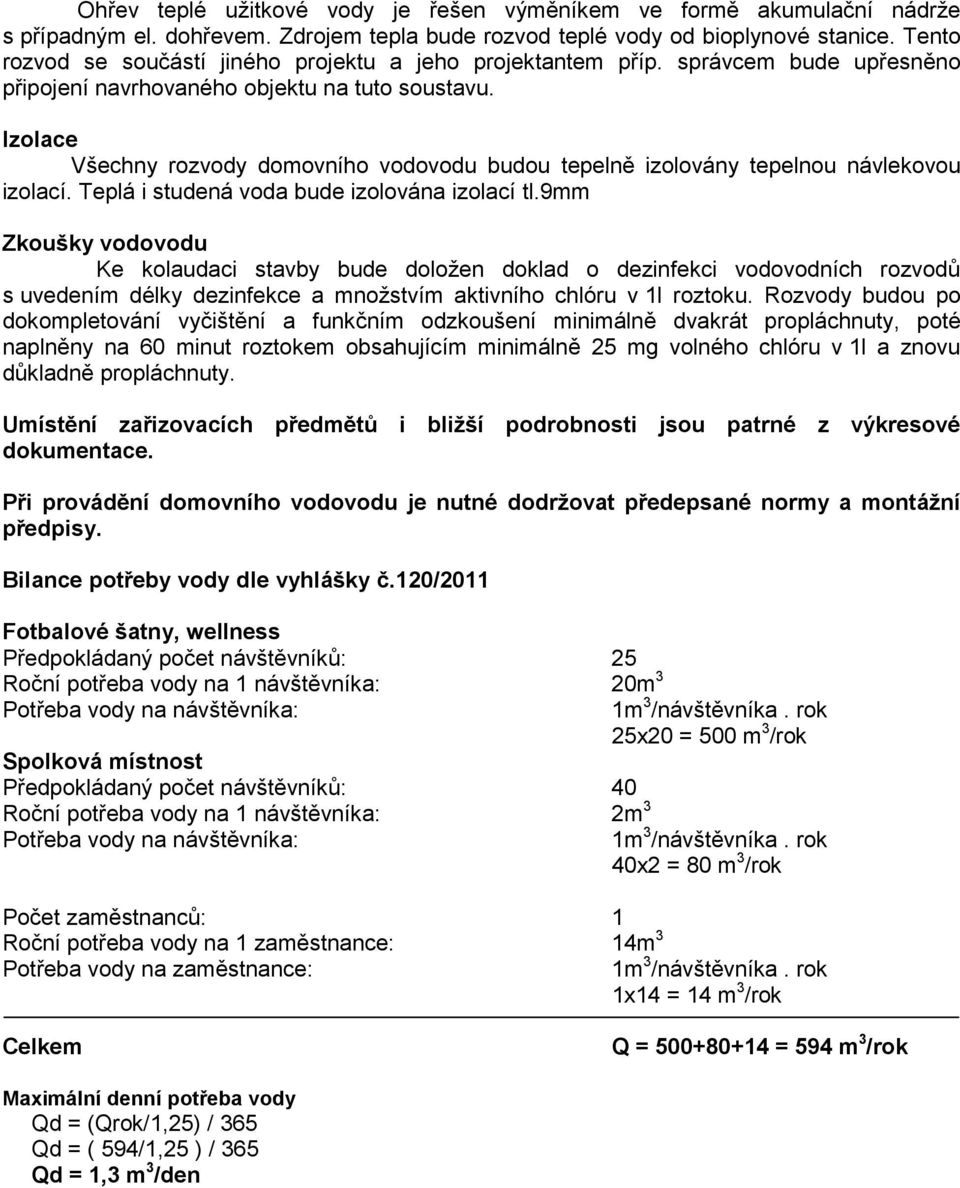

3 Ohřev teplé užitkové vody je řešen výměníkem ve formě akumulační nádrže s případným el. dohřevem. Zdrojem tepla bude rozvod teplé vody od bioplynové stanice. Tento rozvod se součástí jiného projektu a jeho projektantem příp. správcem bude upřesněno připojení navrhovaného objektu na tuto soustavu. Izolace Všechny rozvody domovního vodovodu budou tepelně izolovány tepelnou návlekovou izolací. Teplá i studená voda bude izolována izolací tl.9mm Zkoušky vodovodu Ke kolaudaci stavby bude doložen doklad o dezinfekci vodovodních rozvodů s uvedením délky dezinfekce a množstvím aktivního chlóru v 1l roztoku. Rozvody budou po dokompletování vyčištění a funkčním odzkoušení minimálně dvakrát propláchnuty, poté naplněny na 60 minut roztokem obsahujícím minimálně 25 mg volného chlóru v 1l a znovu důkladně propláchnuty. Umístění zařizovacích předmětů i bližší podrobnosti jsou patrné z výkresové dokumentace. Při provádění domovního vodovodu je nutné dodržovat předepsané normy a montážní předpisy. Bilance potřeby vody dle vyhlášky č.120/2011 Fotbalové šatny, wellness Předpokládaný počet návštěvníků: 25 Roční potřeba vody na 1 návštěvníka: 20m 3 Potřeba vody na návštěvníka: Spolková místnost Předpokládaný počet návštěvníků: 40 Roční potřeba vody na 1 návštěvníka: 2m 3 Potřeba vody na návštěvníka: 1m 3 /návštěvníka. rok 25x20 = 500 m 3 /rok 1m 3 /návštěvníka. rok 40x2 = 80 m 3 /rok Počet zaměstnanců: 1 Roční potřeba vody na 1 zaměstnance: 14m 3 Potřeba vody na zaměstnance: 1m 3 /návštěvníka. rok 1x14 = 14 m 3 /rok Celkem Q = = 594 m 3 /rok Maximální denní potřeba vody Qd = (Qrok/1,25) / 365 Qd = ( 594/1,25 ) / 365 Qd = 1,3 m 3 /den

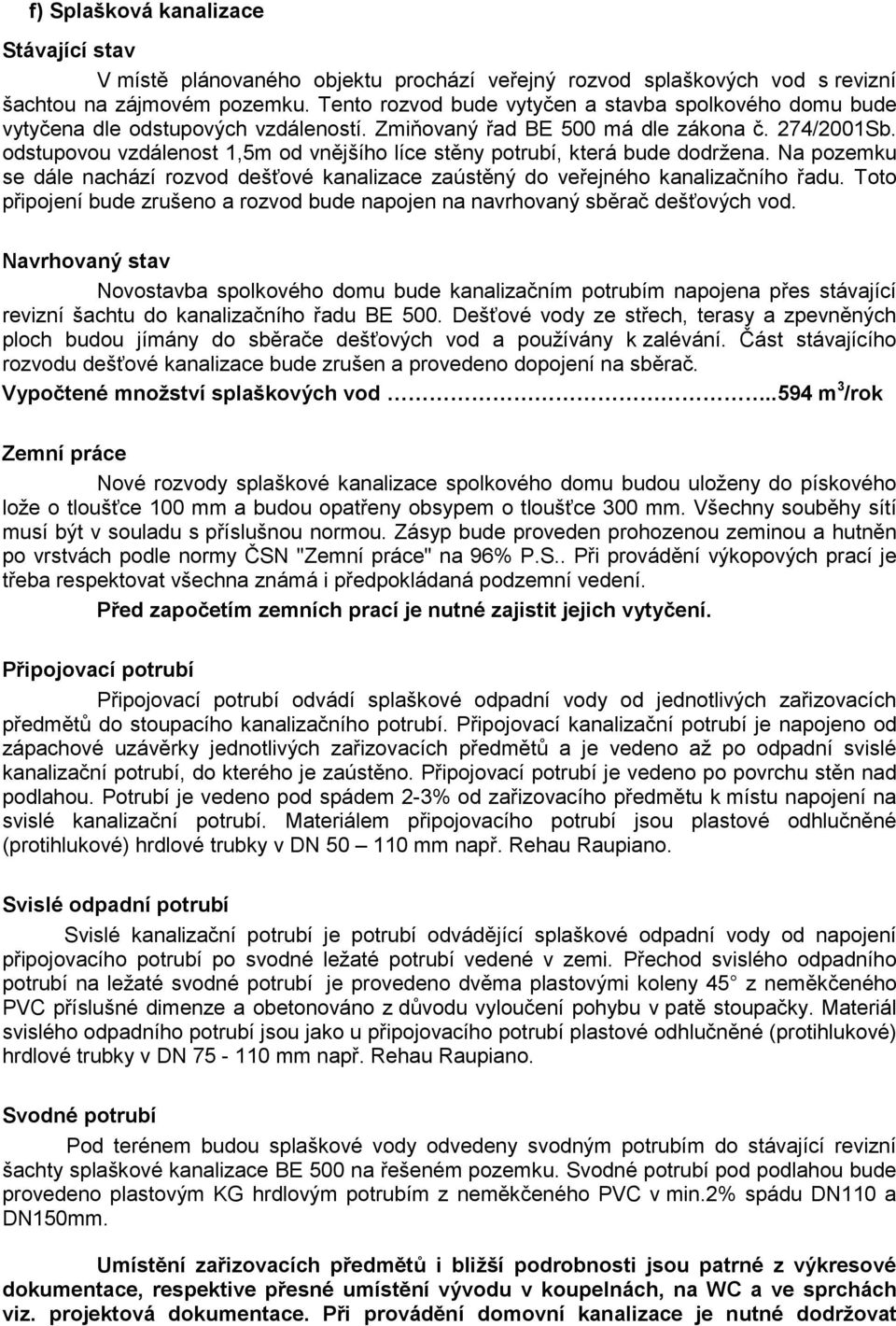

4 f) Splašková kanalizace Stávající stav V místě plánovaného objektu prochází veřejný rozvod splaškových vod s revizní šachtou na zájmovém pozemku. Tento rozvod bude vytyčen a stavba spolkového domu bude vytyčena dle odstupových vzdáleností. Zmiňovaný řad BE 500 má dle zákona č. 274/2001Sb. odstupovou vzdálenost 1,5m od vnějšího líce stěny potrubí, která bude dodržena. Na pozemku se dále nachází rozvod dešťové kanalizace zaústěný do veřejného kanalizačního řadu. Toto připojení bude zrušeno a rozvod bude napojen na navrhovaný sběrač dešťových vod. Navrhovaný stav Novostavba spolkového domu bude kanalizačním potrubím napojena přes stávající revizní šachtu do kanalizačního řadu BE 500. Dešťové vody ze střech, terasy a zpevněných ploch budou jímány do sběrače dešťových vod a používány k zalévání. Část stávajícího rozvodu dešťové kanalizace bude zrušen a provedeno dopojení na sběrač. Vypočtené množství splaškových vod..594 m 3 /rok Zemní práce Nové rozvody splaškové kanalizace spolkového domu budou uloženy do pískového lože o tloušťce 100 mm a budou opatřeny obsypem o tloušťce 300 mm. Všechny souběhy sítí musí být v souladu s příslušnou normou. Zásyp bude proveden prohozenou zeminou a hutněn po vrstvách podle normy ČSN "Zemní práce" na 96% P.S.. Při provádění výkopových prací je třeba respektovat všechna známá i předpokládaná podzemní vedení. Před započetím zemních prací je nutné zajistit jejich vytyčení. Připojovací potrubí Připojovací potrubí odvádí splaškové odpadní vody od jednotlivých zařizovacích předmětů do stoupacího kanalizačního potrubí. Připojovací kanalizační potrubí je napojeno od zápachové uzávěrky jednotlivých zařizovacích předmětů a je vedeno až po odpadní svislé kanalizační potrubí, do kterého je zaústěno. Připojovací potrubí je vedeno po povrchu stěn nad podlahou. Potrubí je vedeno pod spádem 2-3% od zařizovacího předmětu k místu napojení na svislé kanalizační potrubí. Materiálem připojovacího potrubí jsou plastové odhlučněné (protihlukové) hrdlové trubky v DN mm např. Rehau Raupiano. Svislé odpadní potrubí Svislé kanalizační potrubí je potrubí odvádějící splaškové odpadní vody od napojení připojovacího potrubí po svodné ležaté potrubí vedené v zemi. Přechod svislého odpadního potrubí na ležaté svodné potrubí je provedeno dvěma plastovými koleny 45 z neměkčeného PVC příslušné dimenze a obetonováno z důvodu vyloučení pohybu v patě stoupačky. Materiál svislého odpadního potrubí jsou jako u připojovacího potrubí plastové odhlučněné (protihlukové) hrdlové trubky v DN mm např. Rehau Raupiano. Svodné potrubí Pod terénem budou splaškové vody odvedeny svodným potrubím do stávající revizní šachty splaškové kanalizace BE 500 na řešeném pozemku. Svodné potrubí pod podlahou bude provedeno plastovým KG hrdlovým potrubím z neměkčeného PVC v min.2% spádu DN110 a DN150mm. Umístění zařizovacích předmětů i bližší podrobnosti jsou patrné z výkresové dokumentace, respektive přesné umístění vývodu v koupelnách, na WC a ve sprchách viz. projektová dokumentace. Při provádění domovní kanalizace je nutné dodržovat

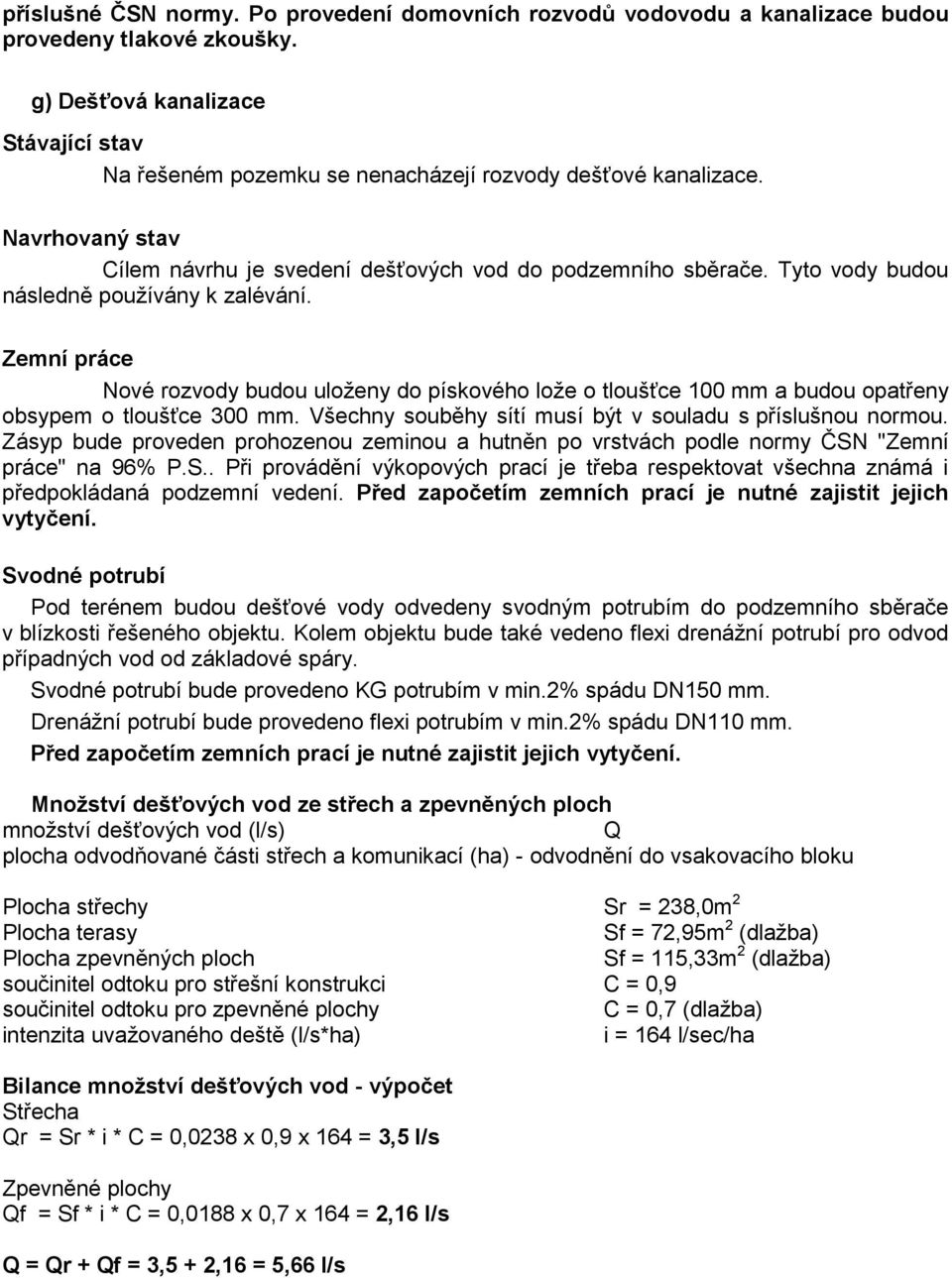

5 příslušné ČSN normy. Po provedení domovních rozvodů vodovodu a kanalizace budou provedeny tlakové zkoušky. g) Dešťová kanalizace Stávající stav Na řešeném pozemku se nenacházejí rozvody dešťové kanalizace. Navrhovaný stav Cílem návrhu je svedení dešťových vod do podzemního sběrače. Tyto vody budou následně používány k zalévání. Zemní práce Nové rozvody budou uloženy do pískového lože o tloušťce 100 mm a budou opatřeny obsypem o tloušťce 300 mm. Všechny souběhy sítí musí být v souladu s příslušnou normou. Zásyp bude proveden prohozenou zeminou a hutněn po vrstvách podle normy ČSN "Zemní práce" na 96% P.S.. Při provádění výkopových prací je třeba respektovat všechna známá i předpokládaná podzemní vedení. Před započetím zemních prací je nutné zajistit jejich vytyčení. Svodné potrubí Pod terénem budou dešťové vody odvedeny svodným potrubím do podzemního sběrače v blízkosti řešeného objektu. Kolem objektu bude také vedeno flexi drenážní potrubí pro odvod případných vod od základové spáry. Svodné potrubí bude provedeno KG potrubím v min.2% spádu DN150 mm. Drenážní potrubí bude provedeno flexi potrubím v min.2% spádu DN110 mm. Před započetím zemních prací je nutné zajistit jejich vytyčení. Množství dešťových vod ze střech a zpevněných ploch množství dešťových vod (l/s) Q plocha odvodňované části střech a komunikací (ha) - odvodnění do vsakovacího bloku Plocha střechy Sr = 238,0m 2 Plocha terasy Sf = 72,95m 2 (dlažba) Plocha zpevněných ploch Sf = 115,33m 2 (dlažba) součinitel odtoku pro střešní konstrukci C = 0,9 součinitel odtoku pro zpevněné plochy C = 0,7 (dlažba) intenzita uvažovaného deště (l/s*ha) i = 164 l/sec/ha Bilance množství dešťových vod - výpočet Střecha Qr = Sr * i * C = 0,0238 x 0,9 x 164 = 3,5 l/s Zpevněné plochy Qf = Sf * i * C = 0,0188 x 0,7 x 164 = 2,16 l/s Q = Qr + Qf = 3,5 + 2,16 = 5,66 l/s

6 Návrh sběrače dešťových vod dle kalkulátoru fi Glynwed V Praze, duben 2013 Vypracoval: Ing. arch. Lukáš Švejda
