MOŽNOSTI VZNIKU NOVÝCH TECHNOLOGIÍ V ZEMĚMĚŘICTVÍ

Transkript

1 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia MOŽNOSTI VZNIKU NOVÝCH TECHNOLOGIÍ V ZEMĚMĚŘICTVÍ M. Talich 1 and M. Kocáb 2 Abstract Fast development of new telecommunication technologies and on-line access to data by means of Internet provide a possibility for creation of new technologies in surveying. First of all these are web services based on standards and applications using these services. The article describes their main principles and presents the advantages and new possibilities coming up from their exploitation. Discussed are web application for analysis of deformations from repeated horizontal survey measurements based on the continuum mechanics and above all the new web application for processing of survey sketch that was awarded. Kľúčové slová webové technologie, webové aplikace, webové mapové služby, XML, analýza deformací, geometrické plány 1 Úvod V poslední době můžeme sledovat velmi rychlý rozvoj komunikačních technologií, které se uplatňují při řízení národních ekonomik formou rychlého poskytování informací. Některé úlohy jako například kontrolní bezpečnostní systémy, systémy kontroly životního prostředí, dopravní systémy, zbrojní apod. si dnes už neumíme představit bez rozvinutého systému geografických dat (geodat). Mají-li být geodata přístupná a jejich operabilita, kvalita a přístup k datům svobodný, musí data využívat ke svému přenosu, zobrazení, uložení a kartografické vizualizaci nové informační technologie. Tyto technologie však prodělávají rychlý rozvoj a silně ovlivňují tradiční způsoby pořizování, zpracování a distribuci dat. Práce s daty si však vyžádala i nové formy uložení v databázích společně s metadaty. Rozeznat původ geodat, jejich kvalitu, způsob původního pořízení by jiště bez metadat (dat o datech) nebylo v podmínkách moderních databázových technologií vůbec možné. V posledních letech se však také stále více hovoří i o webových službách a aplikacích. Lze pozorovat odklon od chápání webu pouze jako média pro poskytování informací a informačních zdrojů k pojetí webu jako nástroje pro poskytování právě služeb a aplikací. 1 Ing. M. Talich, Ph.D., VÚGTK, Ústecká 98, CZ Zdiby, , Milan.Talich@vugtk.cz 2 Ing. M. Kocáb, MBA, VÚGTK, Ústecká 98, CZ Zdiby, , Milan.Kocab@vugtk.cz

2 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 2 Využití webu tímto způsobem však vyžaduje dobře si rozmyslet účel pro jaký má být použit. To znamená především cíle, jakých má být dosaženo. Z toho pak již vyplývají i nástroje, kterých bude třeba použít pro jejich dosažení. Tento vývojový trend je zapříčiněn především výhodami a možnostmi, které webové aplikace spolu s webovými službami a distribuovanými databázemi nabízejí. V tomto článku se pokusíme stručně popsat obecné principy webových služeb a aplikací, jejich význam a výhody využití. Zaměříme se na webové mapové služby. Zmíníme i nástroje, které je možné s výhodou použít. Vše bude ilustrováno na konkrétních příkladech dvou webových aplikací pro zeměměřiče. 2 Technologie pro webové služby a aplikace 2.1. Velmi stručně o XML XML extensible Markup Language (rozšiřitelný značkovací jazyk) je jazyk patřící do skupiny značkovacích jazyků, obdobně jako třeba jazyk HTML. Na rozdíl od něj je však velmi snadno rozšiřitelný. Tj tvůrce XML dokumentů a datových sad si může sám za určitých podmínek definovat jaké značky bude jeho XML dokument používat, přesněji řečeno může si tyto značky sám vytvářet. Dostává se tím tvůrcům dokumentů a datových sad do rukou nástroj (jazyk) s téměř neomezeným počtem tagů (značek) pro přesnější označení určitých informací. Jazyk XML vznikl v rámci konsorcia W3C ( a je touto nezávislou organizací nadále i rozvíjen [1]. Má poměrně jednoduchá syntaktická pravidla, ale jejich splnění je mnohem striktněji vyžadováno než například u jazyka HTML. To umožňuje levnější a snazší vývoj odpovídajících prohlížečů, které nemusí napravovat případné chyby syntaxe dokumentů XML. Výsledkem je možnost zobrazování dokumentů XML i na jednodušších zařízeních jako jsou například různé mobilní přístroje a tím zpřístupnit webové informace i na těchto přenosných zařízeních. Jde o jednoduchý, otevřený formát, nezávislý na operačním systému. Jednoduchost spočívá v založení na textovém formátu (označkovaný text) využívající jednoduchá syntaktická pravidla. Otevřenost ve zveřejnění a volném přístupu ke specifikaci jazyka, což je realizováno na webových stránkách konsorcia W3C. To je skutečně velký rozdíl oproti proprietálním (firemním) komerčním produktům, které nejsou k disposici zdarma, jsou svázány s určitým hardwarem či softwarem, jsou značně komplikované a mnohdy bývají jejich specifikace utajovány. Princip XML, jakožto značkovacího jazyka spočívá velmi zjednodušeně řečeno v tom, že značky obepínající v textovém XML dokumentu určité části textu, označují jejich věcný význam. To, které značky a v jaké struktuře je možné použít, si autor stanoví sám v Definici Typu Dokumentu - DTD (Document Type Definition) a to, jak se má dokument zobrazit si určí pomocí stylů definic výsledného vzhledu XSL (extensible Stylesheet Language). Znamená to, že například na rozdíl od HTML, neurčují značky způsob prezentace označené části textu, ale její věcný význam. Výsledkem je důsledné oddělení informačního obsahu od grafického vzhledu. To například umožňuje, že při použití různých stylů pro tentýž XML soubor, je možné docílit různých vzhledů téhož dokumentu. Tuto vlastnost lze s výhodou použít při potřebě zobrazit tatáž data například na různých zařízeních odlišným způsobem (např. jako WAP stránky pro mobilní telefony, nebo jako tištěnou brožuru, nebo jako HTML či PDF dokument na webu

3 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 3 atd.). Dále lze tuto vlastnost s výhodou použít například i pro vstup těchže dat do různých databází či aplikací nezávisle na platformě použité tou konkrétní databází či aplikací. Obráceně pak lze využít vlastnosti oddělení informačního obsahu od grafického vzhledu i k tomu, že při použití různých XML souborů obsahujících různá data (vyhovující ale témuž DTD) spolu s použitím jednoho stylu pro vzhled, je možné docílit zobrazení těchto různých dat stejným vzhledem. Toto je velmi šikovné například při zobrazování výstupů z různých databází či aplikací, kde je možné jednoduše docilovat stejného vzhledu výsledku. Díky svým vlastnostem, je XML obecně řečeno velmi vhodný formát pro ukládání a výměnu dat. Je samopopisný, platformově nezávislý s možností kontroly dat, což ocení především tvůrci informačních systémů a programátoři. Založení na textovém formátu a možnost různého kódování jazyků je velmi vhodnou vlastností pro použití v Internetu, tedy pro možnost tvorby webových informačních systémů a webových služeb a aplikací. Rozšiřitelnost a možnost definovat vlastní značky a datovou strukturu pak znamená, že XML je velmi flexibilní a univerzální nástroj pro ukládání a výměnu dat snad ve všech oborech lidské činnosti, tedy i v zeměměřictví a katastru. Význam formátu XML tedy bude především tam, kde je třeba pořizovat, zpracovávat, ukládat a poskytovat jakákoliv data. Zde se XML ukáže jako vhodný nástroj pro práci s těmito daty. Otevřenost XML pak zajistí, že informační systémy, aplikace a služby založené na formátu XML budou mít dlouhou životnost a tím přímo přispívá k rapidnímu snižování nákladů na jejich budování a především údržbu Webové služby XML V poslední době je již zcela zřejmý přechod řady aplikací z prostředí desktopových produktů na Internet do prostředí distribuované správy. Byly a jsou to právě otevřené standardy co umožnilo a akcelerovalo rozvoj webových služeb. Ve své podstatě, otevřené standardy jsou alfou a omegou celého Internetu se všemi jeho službami. Bez nich by Internet ani žádná jeho služba nemohla existovat a nic na tom nezmění ani žádná byť sebebohatší či sebevěhlasnější softwarová firma. Potřeba těchto otevřených standardů, jak bylo již zmíněno výše, si vynutila i současnou existenci formátu XML. A právě XML a webové služby na něm založené se pak stávají nástrojem pro integraci webových aplikací. Proč, to si hned ukážeme dále. Nejprve si objasněme co budeme chápat pod pojmy webové služby a webové aplikace. Webová služba umožňuje interakci stroj stroj. Zde tedy spolu komunikují dva stroje na základě nějakého standardizovaného protokolu. Jako příklad může posloužit , ten musí cestou k adresátu projít přes řadu serverů, které spolu právě tímto způsobem komunikují. Na rozdíl od toho webová aplikace umožňuje interakci člověk stroj. Jako příklad může posloužit třeba Internetový obchod v němž si zákazník vyplněním příslušného formuláře nakoupí vybrané zboží, nebo zobrazení výstupu z nějaké databáze po vyplnění vyhledávacích kritérií (např. obchodní rejstřík, výpis z katastru nemovitostí atd.). Důležité je zde to, že existence různých webových služeb umožňuje programátorům a tvůrcům informačních systémů tvořit nové webové aplikace tyto služby využívající. Jestliže pak budou webové služby založeny na formátech XML pro rozhraní umožňující přístup k nim, bude možné budovat nové aplikace, které budou využívat předností těchto XML rozhraní, jako je například nezávislost na platformě. Tím se webové služby XML skutečně stávají integrujícím nástrojem pro budování webových aplikací. Můžeme je nazvat stavebními

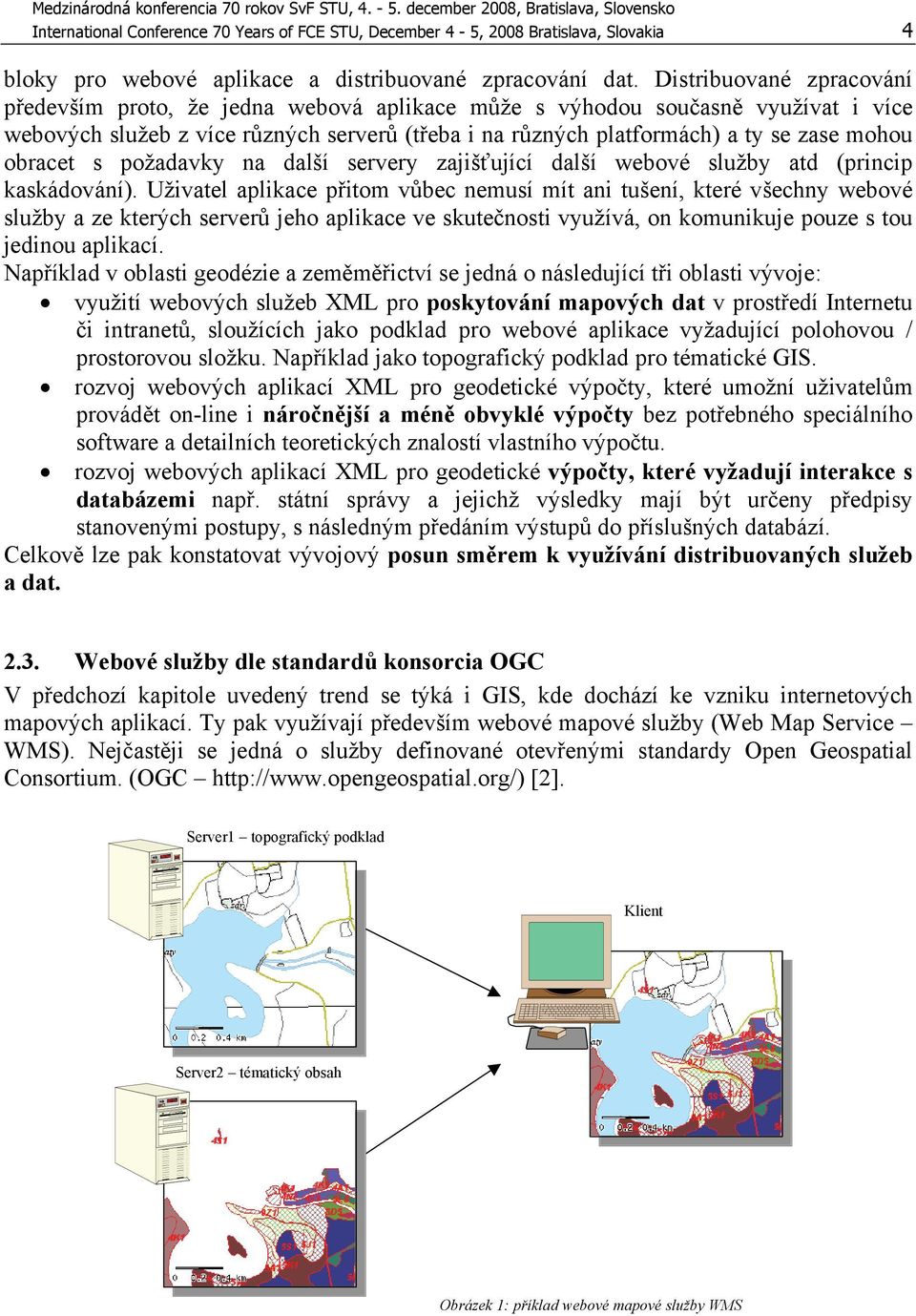

4 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 4 bloky pro webové aplikace a distribuované zpracování dat. Distribuované zpracování především proto, že jedna webová aplikace může s výhodou současně využívat i více webových služeb z více různých serverů (třeba i na různých platformách) a ty se zase mohou obracet s požadavky na další servery zajišťující další webové služby atd (princip kaskádování). Uživatel aplikace přitom vůbec nemusí mít ani tušení, které všechny webové služby a ze kterých serverů jeho aplikace ve skutečnosti využívá, on komunikuje pouze s tou jedinou aplikací. Například v oblasti geodézie a zeměměřictví se jedná o následující tři oblasti vývoje: využití webových služeb XML pro poskytování mapových dat v prostředí Internetu či intranetů, sloužících jako podklad pro webové aplikace vyžadující polohovou / prostorovou složku. Například jako topografický podklad pro tématické GIS. rozvoj webových aplikací XML pro geodetické výpočty, které umožní uživatelům provádět on-line i náročnější a méně obvyklé výpočty bez potřebného speciálního software a detailních teoretických znalostí vlastního výpočtu. rozvoj webových aplikací XML pro geodetické výpočty, které vyžadují interakce s databázemi např. státní správy a jejichž výsledky mají být určeny předpisy stanovenými postupy, s následným předáním výstupů do příslušných databází. Celkově lze pak konstatovat vývojový posun směrem k využívání distribuovaných služeb a dat Webové služby dle standardů konsorcia OGC V předchozí kapitole uvedený trend se týká i GIS, kde dochází ke vzniku internetových mapových aplikací. Ty pak využívají především webové mapové služby (Web Map Service WMS). Nejčastěji se jedná o služby definované otevřenými standardy Open Geospatial Consortium. (OGC [2]. Server1 topografický podklad Klient Server2 tématický obsah Obrázek 1: příklad webové mapové služby WMS

5 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 5 Hlavním přínosem webových služeb definovaných dle OGC konsorcia je umožnění sdílení dat GIS v distribuovaném prostředí Internetu. Uživatelé tím mohou sdílet mapy a aplikace bez nutnosti mít příslušná data na svém počítači nebo serveru. Typickým příkladem je zobrazení komplexní tematické mapy obsahující data z různých serverů on-line v internetovém prohlížeči (tenkém klientovi) nebo v nějakém desktopovém GIS programu (tlustém klientovi). Právě takto lze s úspěchem budovat komplexní prostorovou datovou infrastrukturu v jakémkoliv měřítku, tj i v národním či nadnárodním. Na obrázku 1 je schematicky znázorněn příklad, kdy si klient vytvoří on-line svou vlastní tematickou mapu s využitím podkladů z různých serverů prostřednictvím Internetu či intranetu. Vzhledem k tomu, že některé servery mohou služby nejen poskytovat, ale také je i zpracovávat (vyžadovat po jiných serverech), lze služby navzájem řetězit. Tento princip se nazývá kaskádování. Schematicky je situace znázorněna na obrázku 2, kde klient se obrací na jeden server s žádostí o službu, ten pak získává potřebné podklady od dalších serverů poskytujících další dílčí služby nebo data. Obrázek 2: příklad kaskádování serverů Důležité specifikace OGC webových služeb Podrobný přehled všech specifikací OGC pro webové služby lze nalézt na stránkách konsorcia [2]. Ve stručnosti se zde zmíníme z celé řady služeb pouze o čtyřech možná nejdůležitějších: Web Map Service (WMS): služba je určena pro zobrazování map v rastrovém formátu. Specifikace definuje 3 typy dotazů: o GetCapabilities: vrací XML dokument popisující celou službu. Aplikace z tohoto dokumentu čtou informace pro další spolupráci se serverem. o GetMap: vrací mapu ve formě obrázku (GIF, PNG, ). o GetFeatureInfo: vrací atributy prvku mapy na souřadnicích zadaných uživatelem.

6 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 6 Služba umožňuje s využitím tenkého klienta a např. kaskádových CSS stylů zobrazovat komplexní mapy překrýváním obrázků z mapových serverů (viz obrázek 1). Je možné též kaskádování serverů (viz obrázek 2). Web Feature Service (WFS): služba je určena k přenosu vektorových dat (ve formátu GML). Z důvodu množství přenášených dat se hodí spíše pro práci s vlastními daty nebo např. při analýzách. Práce s GML ovšem obvykle vyžaduje tlustého klienta. Web Processing Service (WPS): specifikace služby poskytuje standardizované interakční rozhraní umožňující publikování geoprostorových procesů, identifikaci a logické spojení těchto procesů klientem. WPS komunikační rozhraní standardizují způsob jakým pracují, jak jsou jejich vstupy a výstupy popsány, jak klient vyžaduje spuštění procesu a jak je výstup zpracován. Lze ji chápat jako abstraktní model webové služby pro podporu použití a interoperabilitu. Podrobnosti viz na [3]. Catalogue Service (CSW): podporuje schopnost publikování a vyhledávání metadat o geoprostorových datech, službách a souvisejících zdrojích. Poskytovatelé obsahu užívají katalogy k registrování metadat s ohledem na jimi zvolený informační model. Klientské aplikace pak mohou vyhledávat geodata a služby efektivněji s ohledem pro konkrétní účel Hlavní výhody praktického využití webových služeb dle OGC Hlavní výhody praktického využití webových služeb dle standardů OGC vyplývají již ze samotné podstaty věci, tj. z on-line poskytování aktuálních dat: uživatel nemusí mít potřebná mapová data na svém počítači, v případě komerčního přístupu lze uplatnit jiné modely, např. zpoplatnění za využívání dat mikroplatbami, údržba dat jen na jednom místě, nejlépe na místě jejich vzniku, což v důsledku znamená: o každá organizace udržuje jen ta data, jež má ve své gesci, k ostatním má přístup pomocí webových služeb jako kdokoliv jiný, o není třeba neustále off-line přesouvat velká množství aktualizovaných dat ke koncovým uživatelům, o data jsou vždy aktuální, uživatel se nemusí starat o jejich aktualizace, v případě WMS se uživatel dostane pouze k výslednému obrázku sestavenému z dat, což může snižovat riziko zneužití a nedovoleného šíření originálních dat, obvykle postačí jednoduchá aplikace na straně uživatele pro přístup a využití dat (tenký klient, například webový prohlížeč), uživatel využívá jen ty služby a ta data, která opravdu potřebuje, uživatel se pomocí katalogů rychle dostane k datům, která potřebuje, uživatel není závislý na žádné softwarové platformě, obvykle ani nepozná na jakém software daný server, jehož služby využívá, běží, WMS umožňují plnou interoperabilitu propojení aplikací různých výrobců. Jednotlivé mapové servery mohou být založeny na technologiích různých firem, ale díky standardizovanému rozhraní spolu mohou komunikovat. Nevýhodou může být snad jen nutnost on-line připojení k mapovému serveru, jehož služby jsou využívány.

7 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia Webové aplikace XML pro výpočty V předchozí kapitole uvedený trend přechodu aplikací GIS od desktopových k distribuovaným Internetovým, se projevuje i v oblasti aplikací pro výpočty. Tak, jak jsou v oblasti GIS integrujícím prvkem otevřené specifikace webových mapových služeb konsorcia OGC na základě XML, tak i zde stojí webové aplikace pro výpočty na výhodách a vlastnostech tohoto formátu. Bohužel zatím nelze předpokládat, že by došlo k unifikaci ve formátech pro zpracovávaná data. I když právě toto by bylo jedním z největších přínosů. Obrázek 3: příklad komunikace s webovou aplikací Na rozdíl od webových služeb, kde dochází k interakci stroj stroj, dochází u webových aplikací k interakci člověk stroj. Princip využití webových aplikací pro výpočty pak je ten, že uživatel (klient) má na svém počítači nějaká svá data (například výsledky měření nebo předchozích výpočtů), tato data on-line předá webové aplikaci na server, ta provede určené výpočty a klientovi předá zpět výsledky. Interakce je schematicky znázorněna na obrázku 3. Výsledkem tak můžou být v konkrétním příkladě třeba aplikací vypočtené hodnoty neznámých při vyrovnání geodetické sítě se současným grafickým zobrazením vybraných výstupních veličin (náčrt konfigurace sítě, elips chyb, korekcí souřadnic atd). Samozřejmě, že server s aplikací může poskytovat i nějaké další služby, například WMS. Pak je možné kombinovat využití výpočetní aplikace s těmito službami. Výsledkem poté může být třeba znázornění zmíněných výstupních hodnot do obecného topo grafického mapového podkladu poskytnutého webovou mapovou službou WMS. Ani to však není vše, aplikační server může nejen zpracovávat aplikace a poskytovat služby jako je třeba WMS, ale současně i služby zpracovávat, tj vyžadovat po dalších serverech. Výsledkem tedy nakonec může být v našem příkladě třeba zobrazení uvedených výsledků nejen v topografickém podkladě z aplikačního serveru, ale v nějaké tematické mapě, jejíž konkrétní obsah si uživatel sám předem nadefinuje s využitím dat z několika dalších serverů poskytujících tato tematická data ve formě služeb WMS. Poskytovatelé těchto dat ani nemusí o existenci aplikace vůbec vědět. Interakce pak vypadá tak, jak je schématicky znázorněna na obrázku 4. Obrázek 4: příklad komunikace s webovou aplikací využívající dalších webových služeb

8 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 8 A jako třešínka na dortu může být schopnost aplikace využívat další potřebná data k vlastnímu výpočtu z externích databází, např. státní správy, mezinárodních geodetických služeb či firemních databází. Výsledky pak automaticky zpětně ukládat do obdobných databází i spolu s protokoly o postupu provedení výpočtů. V našem konkrétním příkladě by aplikace mohla získávat např. souřadnice daných bodů sítě z databází resortu ČÚZK (nebo např. ze ZPMZ) a výsledky, tj např. souřadnice určovaných bodů sítě se všemi charakteristikami přesnosti, kvality atd. i s protokolem výpočtu ukládat do příslušné firemní či resortní databáze Hlavní výhody využití webových aplikací v praxi Hlavní výhody využití webových aplikací v praxi opět vyplývají již ze samotného principu poskytování služby zprostředkovávané aplikací on-line. Jde především o: výpočty provedené on-line webovou aplikací zaručují dodržení stanovených výpočetních metod a postupů daných aplikací, které mohou vycházet například z požadovaných technologických postupů, v případě potřeby je možné dokumentovat provedené výpočetní kroky a postupy spolu se vstupními a výstupními hodnotami. uživatel nepotřebuje vlastnit software pro méně běžné nebo složité výpočty, uživatel se nemusí starat o aktualizace software vyvolané rozvojem technologií nebo změnou výpočetních (technologických) postupů a předpisů, uživatel nepotřebuje mít podrobné teoretické ani programátorské znalosti pro zvládnutí složitější výpočetní úlohy, stačí mu znát principy řešení, jeho věcný význam a omezení pro použití, v případě komerčních řešení je možné využívání aplikací a služeb zpoplatnit například mikroplatbami, webové aplikace XML mohou poskytnout stejně tak jako v případě webových služeb WMS plnou interoperabilitu propojení aplikací od různých výrobců. Jednotlivé aplikační servery mohou být založeny na technologiích různých firem, ale díky standardizovanému rozhraní na bázi XML spolu mohou komunikovat. Nevýhodou je zde stejně jako v případě webových služeb nutnost být on-line po dobu používání aplikace. Ani to však již dnes není velkým problémem, navíc v případě výpočetních aplikací náročných na výkon a strojový čas serveru lze vstup a výstup dat často řešit i dávkovou formou nevyžadující on-line připojení po celou dobu výpočtu. Z uvedených výhod bychom upozornili především na první dvě. Poslední ze seznamu výhod pak umožňuje budovat celou infrastrukturu z webových aplikací a tím řešit na principu distribuce i velmi složité úlohy. Na závěr je dobré si ještě připomenout, že při vhodném kombinování webových aplikací s webovými službami nevstupuje uživatel do aplikace s ničím jiným, než s jeho vstupními daty (třeba naměřenými hodnotami nebo statistickými údaji) a jako výsledek může dostat nejen hodnoty z výpočtu (i velmi složitého), ale například i doplněné o grafický výstup v podobě jím definované tematické mapy z geografických dat, která vůbec nemusí vlastnit a která jsou vždy aktuální.

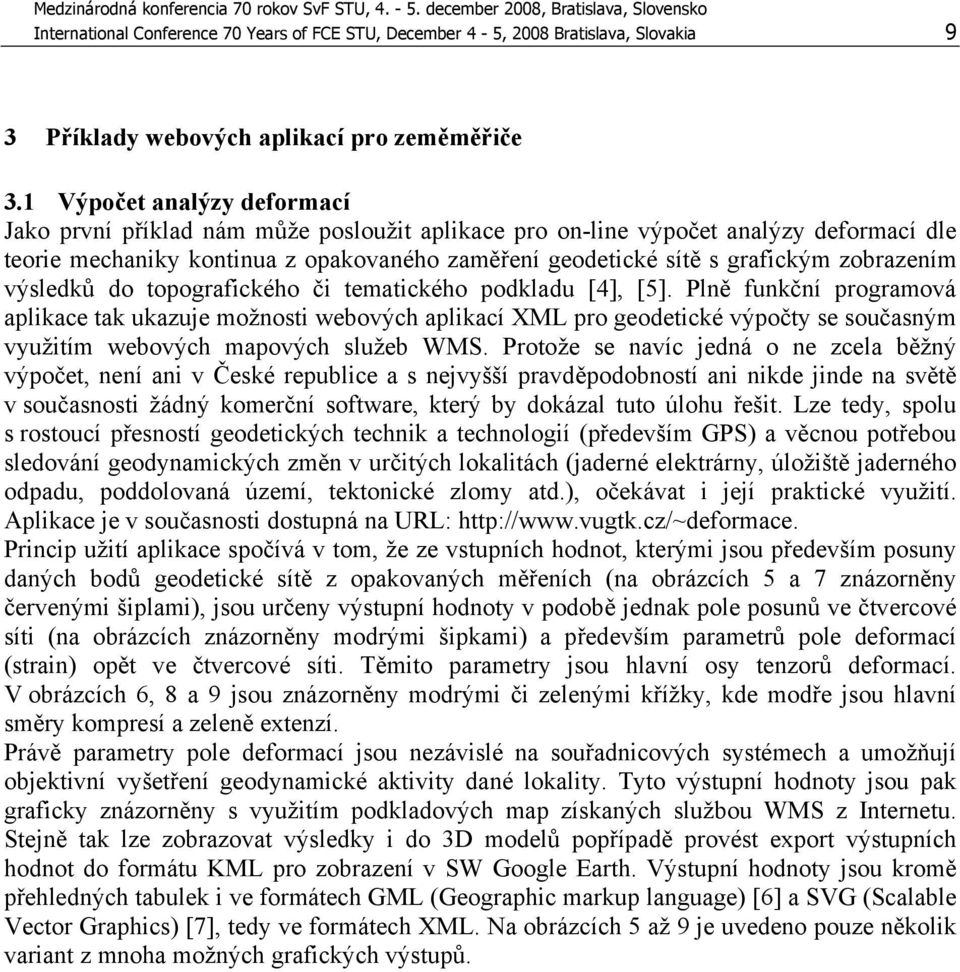

9 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 9 3 Příklady webových aplikací pro zeměměřiče 3.1 Výpočet analýzy deformací Jako první příklad nám může posloužit aplikace pro on-line výpočet analýzy deformací dle teorie mechaniky kontinua z opakovaného zaměření geodetické sítě s grafickým zobrazením výsledků do topografického či tematického podkladu [4], [5]. Plně funkční programová aplikace tak ukazuje možnosti webových aplikací XML pro geodetické výpočty se současným využitím webových mapových služeb WMS. Protože se navíc jedná o ne zcela běžný výpočet, není ani v České republice a s nejvyšší pravděpodobností ani nikde jinde na světě v současnosti žádný komerční software, který by dokázal tuto úlohu řešit. Lze tedy, spolu s rostoucí přesností geodetických technik a technologií (především GPS) a věcnou potřebou sledování geodynamických změn v určitých lokalitách (jaderné elektrárny, úložiště jaderného odpadu, poddolovaná území, tektonické zlomy atd.), očekávat i její praktické využití. Aplikace je v současnosti dostupná na URL: Princip užití aplikace spočívá v tom, že ze vstupních hodnot, kterými jsou především posuny daných bodů geodetické sítě z opakovaných měřeních (na obrázcích 5 a 7 znázorněny červenými šiplami), jsou určeny výstupní hodnoty v podobě jednak pole posunů ve čtvercové síti (na obrázcích znázorněny modrými šipkami) a především parametrů pole deformací (strain) opět ve čtvercové síti. Těmito parametry jsou hlavní osy tenzorů deformací. V obrázcích 6, 8 a 9 jsou znázorněny modrými či zelenými křížky, kde modře jsou hlavní směry kompresí a zeleně extenzí. Právě parametry pole deformací jsou nezávislé na souřadnicových systémech a umožňují objektivní vyšetření geodynamické aktivity dané lokality. Tyto výstupní hodnoty jsou pak graficky znázorněny s využitím podkladových map získaných službou WMS z Internetu. Stejně tak lze zobrazovat výsledky i do 3D modelů popřípadě provést export výstupních hodnot do formátu KML pro zobrazení v SW Google Earth. Výstupní hodnoty jsou kromě přehledných tabulek i ve formátech GML (Geographic markup language) [6] a SVG (Scalable Vector Graphics) [7], tedy ve formátech XML. Na obrázcích 5 až 9 je uvedeno pouze několik variant z mnoha možných grafických výstupů.

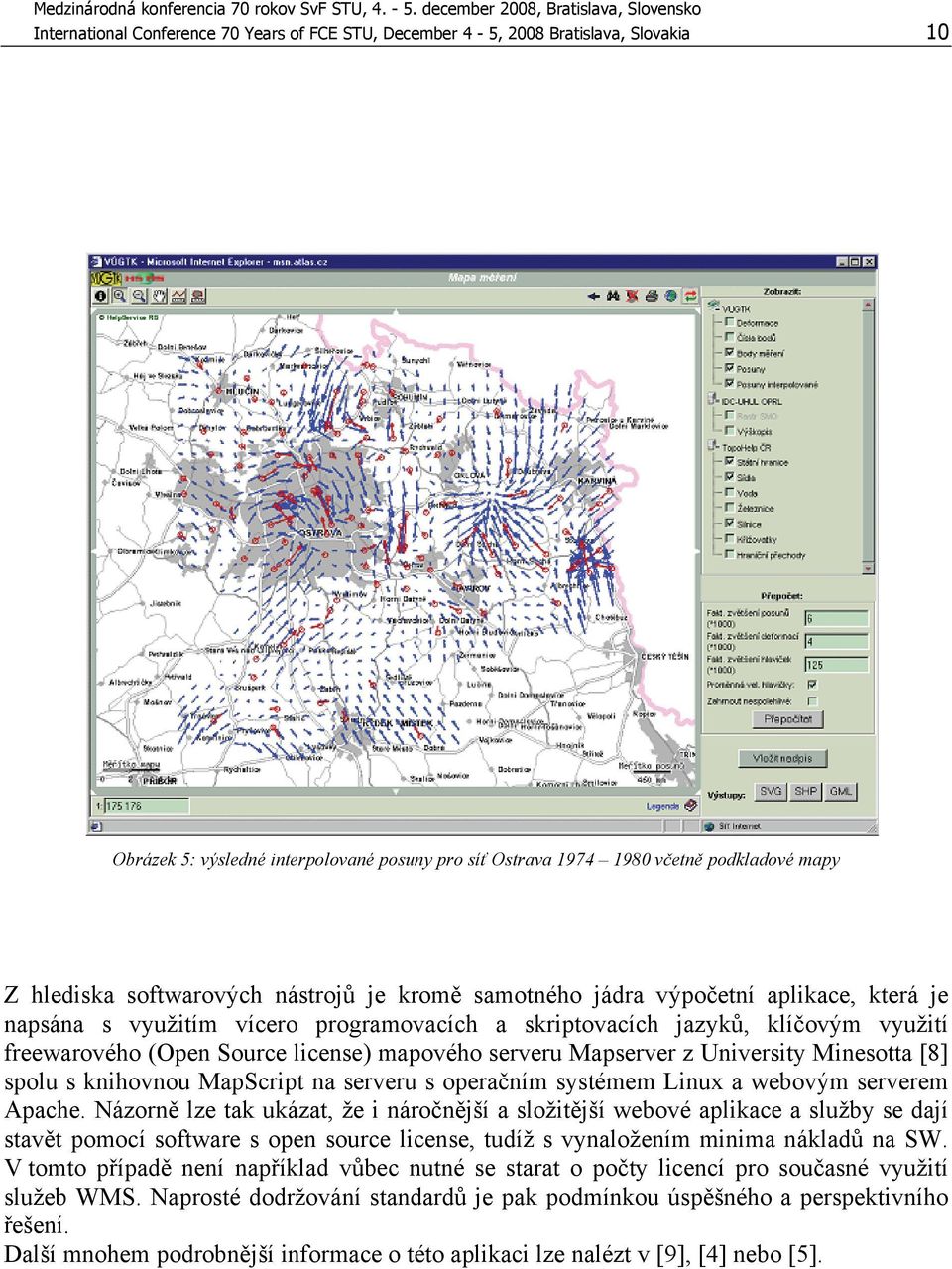

10 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 10 Obrázek 5: výsledné interpolované posuny pro síť Ostrava včetně podkladové mapy Z hlediska softwarových nástrojů je kromě samotného jádra výpočetní aplikace, která je napsána s využitím vícero programovacích a skriptovacích jazyků, klíčovým využití freewarového (Open Source license) mapového serveru Mapserver z University Minesotta [8] spolu s knihovnou MapScript na serveru s operačním systémem Linux a webovým serverem Apache. Názorně lze tak ukázat, že i náročnější a složitější webové aplikace a služby se dají stavět pomocí software s open source license, tudíž s vynaložením minima nákladů na SW. V tomto případě není například vůbec nutné se starat o počty licencí pro současné využití služeb WMS. Naprosté dodržování standardů je pak podmínkou úspěšného a perspektivního řešení. Další mnohem podrobnější informace o této aplikaci lze nalézt v [9], [4] nebo [5].

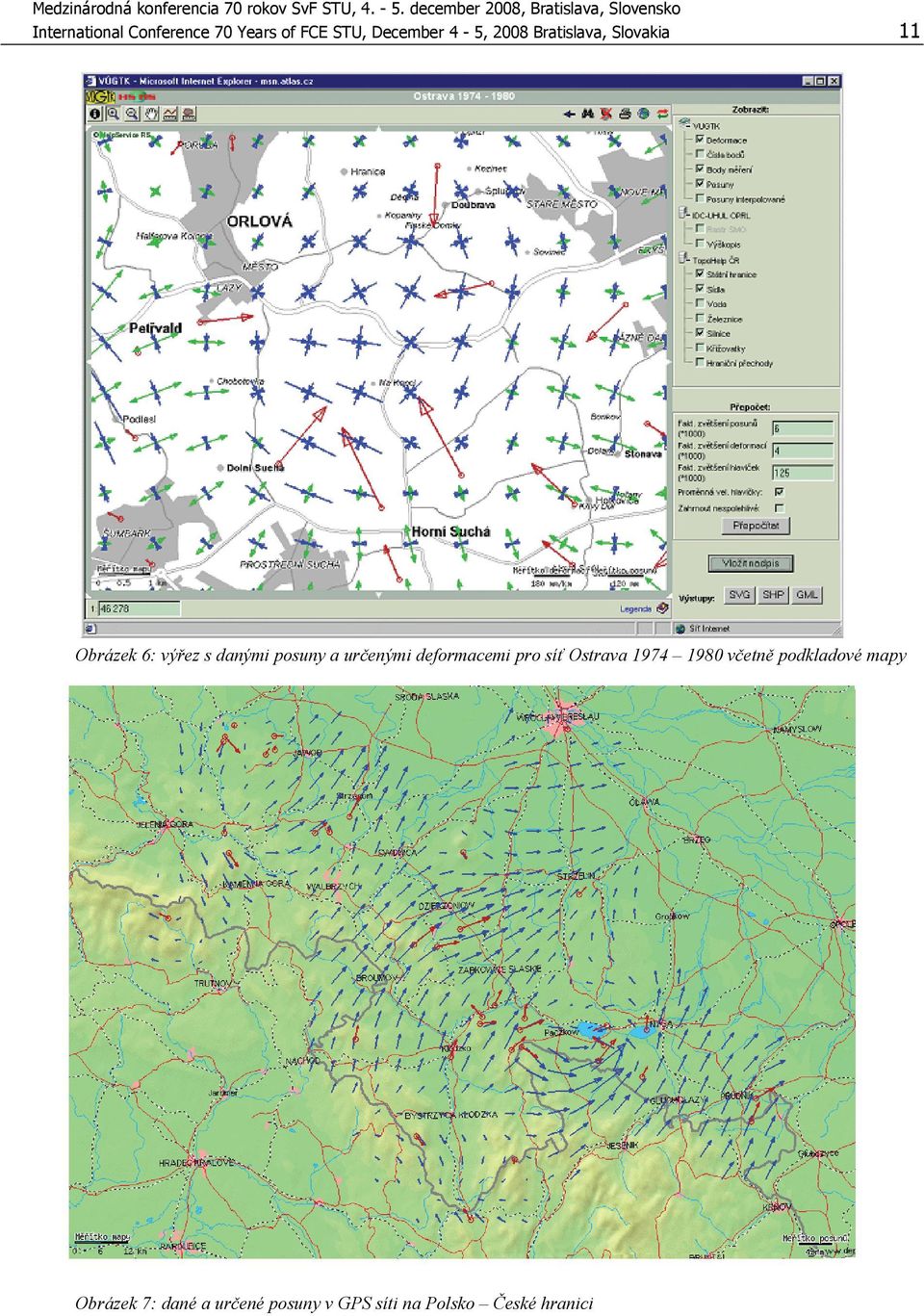

11 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 11 Obrázek 6: výřez s danými posuny a určenými deformacemi pro síť Ostrava včetně podkladové mapy Obrázek 7: dané a určené posuny v GPS síti na Polsko České hranici

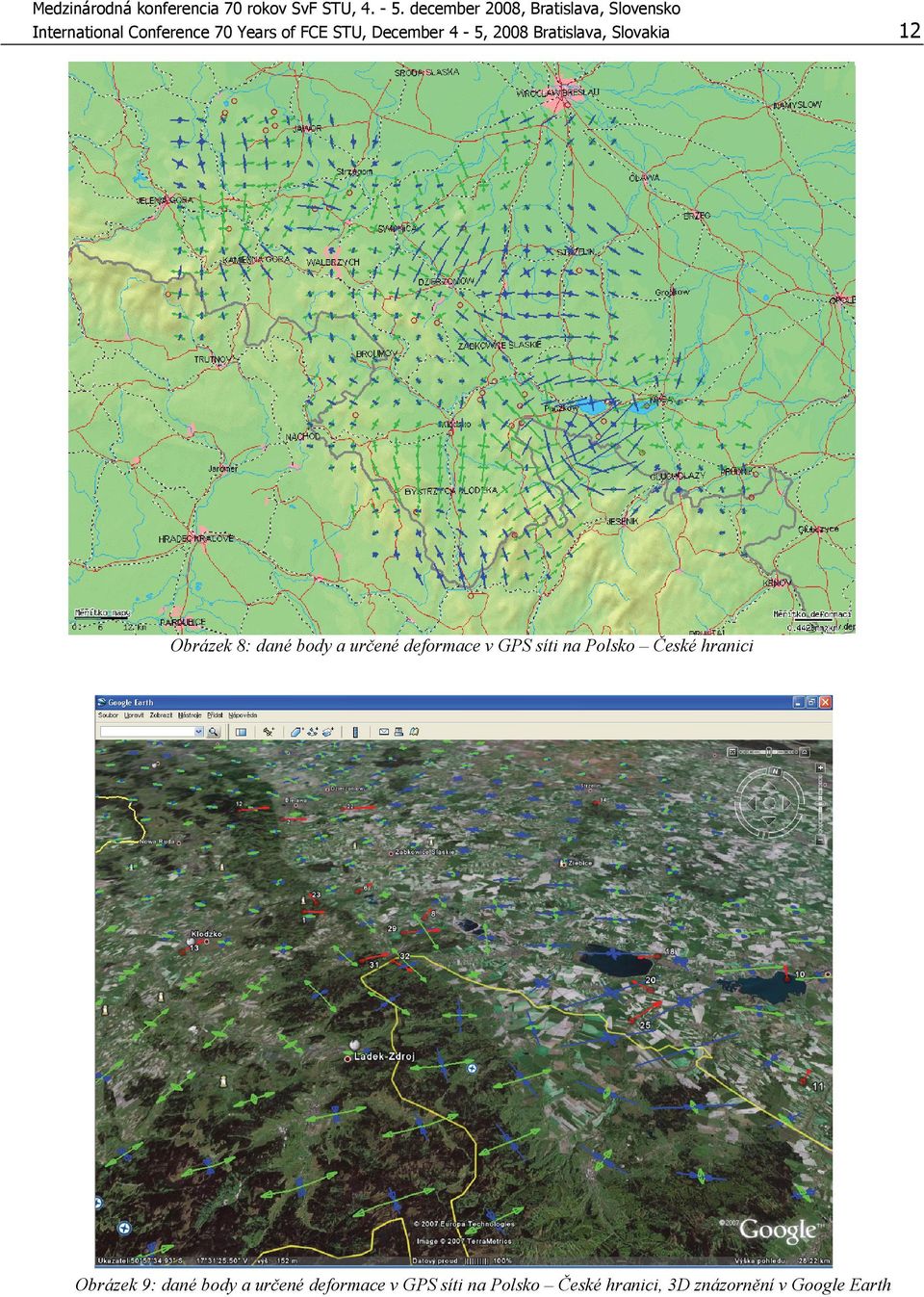

12 Medzinárodná konferencia 70 rokov SvF STU, december 2008, Bratislava, Slovensko International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia Obrázek 8: dané body a určené deformace v GPS síti na Polsko České hranici Obrázek 9: dané body a určené deformace v GPS síti na Polsko České hranici, 3D znázornění v Google Earth 12

13 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia Zpracování geometrického plánu Mezi nové webové technologie také patří například zpracování geometrického plánu prostře dnictvím webové aplikace VÚGTK, v.v.i., která obdržela v soutěži Česká hlava 2007 cenu INDUSTRIE. Technologie navázala na možnosti Informačního systému katastru nemovitostí ČR (ISKN), který pro proces aktualizace využívá textový výměnný formát dat jak pro soubory popisných informací (SPI), tak i pro soubory geodetických informací (SGI) v jednom textovém formátu s označením VFK. Zpracovatelé změnových dávek dat ISKN jsou neustále pod tlakem úprav tohoto textu formátu a musí vydávat finanční prostředky pro údržbu svých softwarových nástrojů na úroveň poslední verze výměnného formátu dat. Tuto neýhodu odstranila volně přístupná webová aplikace, která je z jednoho místa aktualizovaná a dostupná jako webová aplikace všem zeměměřičům prozatím zdarma. Webová aplikace pro zpracování geometrického plánu a výměnného formátu obsahuje zcela nový způsob kreslení geometrického plánu, a to přímo v prostředí INTERNETU. Současně je možné využít při zpracování data ve formátu DGN souborů, která byla vytvořena v prostředí klasické a desktopové aplikace. Webovou aplikaci je možné chápat jako klasickou softwarovou aplikaci na osobním počítači, jejíž funkcionalita je přenesena do síťového prostředí (Internetu). Technologie využívá standardizovaných komponent např. Javascriptu, SVG na straně klienta, komunikaci v XML mezi serverem a klientem. Aplikační funkčnost na straně serveru tvoří univerzální prostředí implementovatelné formou webové aplikace. Příkladem takové technologie je AJAX (Alynchronous Javascript and XML), které jsou označovány jako Web 2.0 a umožňují vytvářet nové webové aplikace i pro zeměměřickou praxi. Interaktivní technologie, uživatelsky příjemnější, umožňují webové aplikace s využitím Javasciptu na straně klienta a při zajištění asynchronní komunikace klient-server na bázi jazyka XML dochází k odstranění nutnosti znovunačtení a překreslení celé webové stránky při každé operaci jak tomu je na modelu statických HTML stránek. Nová aplikace pro zpracování geometrického plánu na webu je plnohodnotná GIS aplikace s vlastní složitou vnitřní logikou Postup práce s aplikací Zpracování geometrického plánu na vzdáleném serveru má následující postup: a) založení projektu a import podkladů ve VFK z ISKN do databáze včetně souboru TXT se seznamem souřadnic měřených bodů pro tvorbu geometrického plánu ( b) vizualizace grafických dat VFK a seznamu souřadnic bodů na editoru, který je součástí webové aplikace c) vykreslení nového (změnového) stavu v katastrální mapě a uložení dat změnové kresby prostřednictvím webového editoru do vzdálené databáze na serveru. V případě chybového provedení je k dispozici protokol chyb. d) definování vazeb původních a nových parcel a doplnění dalších atributů k parcelám (např. BREJ, druh pozemku...) e) export dat geometického plánu do databáze na serveru, konverze dat do VFK a převzetí změnové dávky pro aktualizaci dat ISKN.

14 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 14 Pro zeměměřiče a širokou veřejnost jsou již na Internetu k dispozici údaje ISKN na webové stránce Českého úřadu zeměměřického a katastrálního (ČÚZK) Nahlížení do katastru nemovitostí, které umožňují např. velmi rychle získat informace o parcele (výměra, typ parcely, číslo mapového listu, způsob určení výměry, druh pozemku, číslo listu vlastnictví a číslo popisné budovy na parcele). Součástí této informace je i jméno vlastníka (spoluvlastníka) a adresa jeho bydliště. Obrázek 10: Veřejné informace z katastru nemovitostí na webu Ve spojení s webovou stránkou si mohou zeměměřiči zobrazit grafickou část katastrální mapy, kterou obdrželi ve VFK z ISKN a doplnit a zkompletovat si informace o parcele z další webové stránky ČÚZK Nahlížení do katastru nemovitostí.

15 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 15. Obrázek 11: Úvodní strana webové aplikace pro zpracování geometrického plánu Představené řešení - zpracování geometrického plánu prostřednictvím webu - může být do budoucna základem pro novou technologii aktualizace dat ISKN. Dochází ke kompletnímu přenosu softwarových aplikací do internetového prostředí. Řešení může sloužit nejen pro zpracování geometrického plán, ale i pro zpracování ZPMZ (záznamu podrobného měření změn měřického náčrtu). Výrazným zlepšením datové komunikace mezi katastrálními pracovišti a externími odběrateli dat by byla možnost elektronickým způsobem v prostředí Internetu specifikovat rozsah výběru dat na grafickém podkladu katastrální mapy a seznamu datových skupin, které požaduje zpracovatel geometrického plánu pro zpracování zakázky. Jedním z možných řešení tohoto problému je zřídit internetovou (webovou) službu, která vyhotoví XML dokument, který následně bude zaslaný uživateli. Lépe řečeno jde o službu, která na základě výměny XML dokumentů dokáže komunikovat s dalšími segmenty v prostředí Internetu. Zpracování výměnného formátu dat geometrického plánu mezi zeměměřičem, který vlastní oprávnění k ověřování zeměměřických činností a ISKN, je proces velmi obtížný s ohledem na velké množství variant možných při zpracování dat v rozsáhlých lokalitách. Proto je výhodné vytvoření on-line webové aplikace pro zpracování výměnného formátu z dat geometrického plánu (jak popisuje tento článek) a až poté, prostřednictvím navržené služby zasílat data do ISKN. V současné době vydává ČÚZK data katastru nemovitostí ve formátu VFK v klasické textové podobě, na co jsou připraveny softwarové organizace, které vytvářejí nástroje umožňující převážně v privátní sféře zpracování dat katastru nemovitostí. V této podobě je zřejmě tento formát dostačující i s přihlédnutím na tradici v našich zemích. Další rozvoj webových služeb v budoucnu si ovšem vyžádá revizi tohoto formátu, standardizaci geodat pro komunikaci

16 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 16 v širším spektru uživatelů a orientaci na některý z naznačených směrů na základě XML metajazyka (GML, LandXML nebo dalších XML souvisejících specifikací). Webová aplikace by umožnila odpovědným osobám přijímat na katastrálních pracovištích geometrické plány včetně protokolace a validace dat v nové rychlejší a flexibilnější formě Další rozvoj aplikace Zpracování naměřených dat a dat poskytnutých z ISKN (SGI a SPI) ve VFK prostřednictvím web aplikace umožňuje dálkovým způsobem zpracovávat data geometrického plánu bez nutnosti pořizovat si nákladné SW aplikace pro jednoduchou kresbu geometrického plánu. Výrazným zlepšením datové komunikace mezi katastrálními pracovišti a externími odběrateli dat by byla možnost prostřednictvím webu specifikovat výběrovou množinu pro zpracování GP a seznam datových skupin, které požaduje zpracovatel geometrického plánu. Jedná se o možnost nadefinovat v datovém souboru ISKN výběr prvků nezbytných pro zpracování zakázky. K řešení v dalších letech zůstává upravit importní dávky do ISKN, zpracované zhotovitelem geometrického plánu tak, aby mohly být zasílány taktéž prostřednictvím Internetu spolu s výměnným formátem a veškerou doprovodnou dokumentací v podobě výměnného formátu dat (náčrty, výpočetní protokoly apod.). 4 Závěr Poslední roky se jednoznačně ukazuje snaha intenzívně využívat web jako nástroj pro poskytování služeb a aplikací na nich založených a nikoliv jen jako médium pro poskytování dat či informací včetně jejich vyhledávání. Tím jasně vystupuje do popředí potřeba sjednocujícího nástroje pro webové aplikace, který umožní jejich snadnější a rychlejší integritu. Takovým nástrojem v současnosti jsou webové služby s XML rozhraním, nezávislým na platformách ani firemních formátech. Znamená to, že informační systémy, služby a aplikace na něm založené budou mít dlouhou životnost za podmínky dodržování standardů. Současně lze konstatovat, že vývoj směřuje k využívání distribuovaných služeb a databází, jež využívají právě takováto XML rozhraní pro přístup k nim. Jako příklad této tendence v oblasti geodat mohou posloužit uvedené webové služby podle specifikací OGC konsorcia. Tyto služby jsou již dnes ve stále větší míře využívány pro poskytování geodat. Stačí jen jmenovat například zprovoznění WMS služby pro prohlížení katastrálních map Českým úřadem zeměměřickým a katastrálním v prosinci 2007 na adrese nebo mapový server Ústavu pro hospodářskou úpravu lesů na Budoucnost však nepochybně patří webovým aplikacím, které uvedené služby na základě standardů využívají. V této souvislosti bychom nasměrovali čtenářovu pozornost především na specifikace služeb WPS, viz [3]. Kromě dvou aplikací v tomto článku uvedených lze pak ještě zmínit např. Analytický server ÚHÚL na adrese kde je možné on-line provádět klasifikace družicových snímků [10].

17 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 17 LITERATURA [1] Extensible Markup Language (XML) výchozí místo k doporučením a specifikacím vydávaným W3C (World Wide Web Consortium) pro XML, [2] OpenGIS Standards and Specifications, [3] Web Processing Service, [4] Talich, M.: Web Application to Deformation Analysis of Repeated Geodetical Measurement Using WMS. In: 3rd IAG / 12th FIG Symposium, Baden, May 22-24, 2006, Baden, ISBN: [5] Talich, M.: Analýza deformací v poddolovaných lokalitách z opakovaných polohových měření s využitím webové aplikace a mapových služeb WMS. Acta Montanistica Slovaca, ISSN , Ročník 12 (2007), mimoriadne číslo 3, [6] OpenGIS Geography Markup Language (GML) Encoding Standard. [7] Scalable Vector Graphics (SVG) XML Graphics for the Web, [8] Mapserver, [9] Talich, M.: Využití metajazyka XML pro zeměměřictví a efektivní zpracování a poskytování informací prostřednictvím Internetu. Výzkumná zpráva VÚGTK č. 1063, VÚGTK, [10] Fryml, J.: Lesnický profil metadat sdílení dat a služeb. Seminář INSPIRE a Network Services v českém GIS. Kde jsme a kam jdeme? , MŽp, [11] Kafka, Š.: Webové služby. Referát na semináři GIS ve státní správě a samosprávě. Seč, 6/2003. [12] Talich M.: Webové služby a aplikace XML. In: informace na dlani INFORUM 2004, ISSN , Albertina icome Praha s.r.o., [13] Charvát, K., Kocáb, M., Konečný, M., Kubíček, P.: Geografická data v informační společnosti, publikace VÚGTK, v.v.i., s. 269., ISBN , VÚGTK, v.v.i., Zdiby, 2007 [14] Vyhláška č. 26/2007 Sb. ze dne 5. února 2007, kterou se provádí zákon č. 265/1992 Sb. o zápisech vlastnických a jiných věcných práv k nemovitostem, ve znění zákona č. 210/1993 Sb., zákona č. 90/1996 Sb. a zákon č. 344/1992 Sb. o katastru nemovitostí České republiky (katastrální zákon), ve znění zákona č. 89/1996 Sb., ve znění vyhlášky č. 79/1998 Sb., vyhlášky č. 113/2000 Sb. a vyhlášky č. 163/2001 Sb. In Sbírka zákonů České republiky částky Praha: Ministerstvo vnitra, 2007, s ISSN Přístup také z WWW: [15] Vaniš,P., Kocáb,M.: Testování aparatur GPS pro navigační systémy a mobilní sběr geodat. In Milan Talich (ed) 1st International trade Fair of Geodesy, Cartography, Navigation and Geoinformatics GEOS 2006: Conference Proceedings, Prague, 16th-18th March 2006, Zdiby: VÚGTK, 2007, s. 62. ISBN X.

18 International Conference 70 Years of FCE STU, December 4-5, 2008 Bratislava, Slovakia 18 [16] Kocáb, M.: Nový výměnný formát dat katastru nemovitostí a pozemkové úpravy. Pozemkové úpravy. 2002, č. 41 (září), s [17] Kocáb, M., Cajthaml, T.: Novaja forma gosudarstvennoj karty Češskoj Respubliky masštaba 1:5000. In IX Mižnarodnyj naukovo-techničnyj simpozium Geoinformacijnyj monitoryng navkolyšňoho seredovyšča, GPS ta GIS technologiji veresňa 2004, Alušta (Krym): Zbirnyk materialiv. Lviv: Lagt, 2004, s
