PCS7: DŮLEŽITÉ NOVINKY V HW - SIMATIC INDUSTRIAL PC - SIMATIC PCS 7 CPU PROFINET a DECENTRÁLNÍ PERIFEFIE. Siemens AG All Rights Reserved.

Transkript

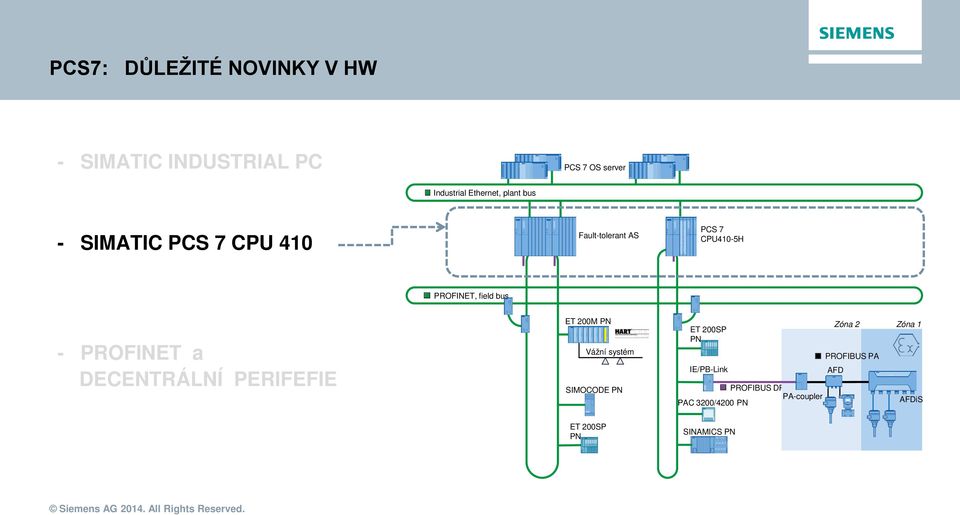

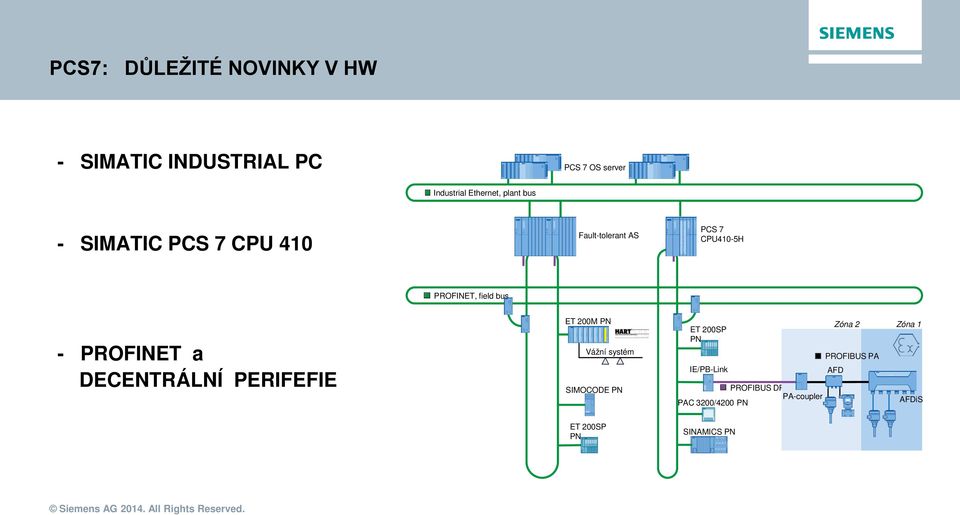

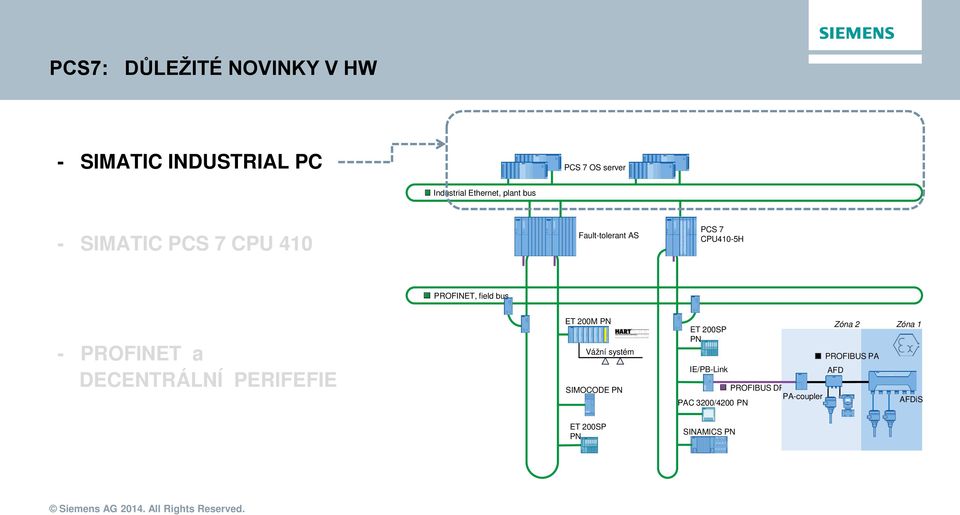

1 PCS7: DŮLEŽITÉ NOVINKY V HW - SIMATIC INDUSTRIAL PC PCS 7 OS server Industrial Ethernet, plant bus - SIMATIC PCS 7 CPU 410 Fault-tolerant AS PCS 7 CPU410-5H PROFINET, field bus - PROFINET a DECENTRÁLNÍ PERIFEFIE ET 200M PN Vážní systém SIMOCODE PN ET 200SP PN IE/PB-Link PROFIBUS DP PA-coupler PAC 3200/4200 PN Zóna 2 Zóna 1 PROFIBUS PA AFD AFDiS ET 200SP PN SINAMICS PN

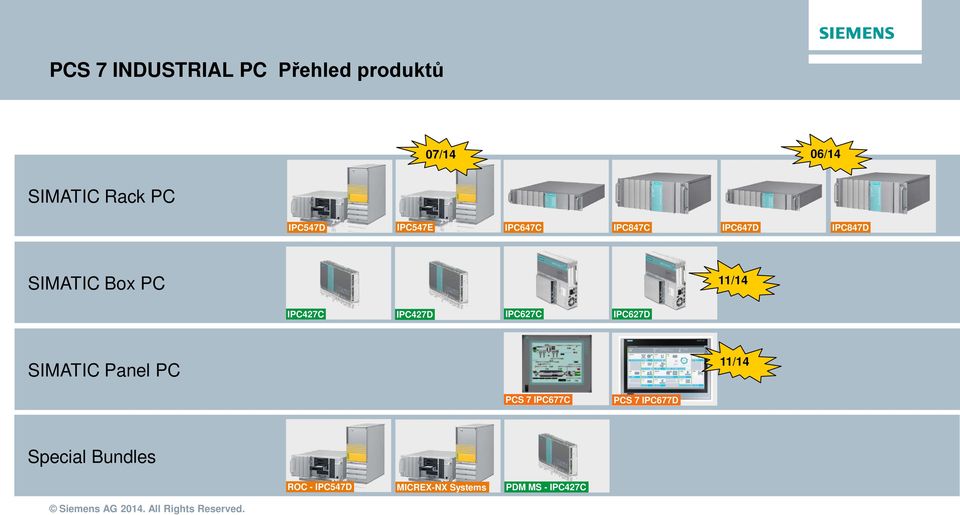

3 PCS 7 INDUSTRIAL PC Přehled produktů 07/14 06/14 SIMATIC Rack PC IPC547D IPC547E IPC647C IPC847C IPC647D IPC847D SIMATIC Box PC 11/14 IPC427C IPC427D IPC627C IPC627D SIMATIC Panel PC 11/14 PCS 7 IPC677C PCS 7 IPC677D Special Bundles ROC - IPC547D MICREX-NX Systems PDM MS - IPC427C

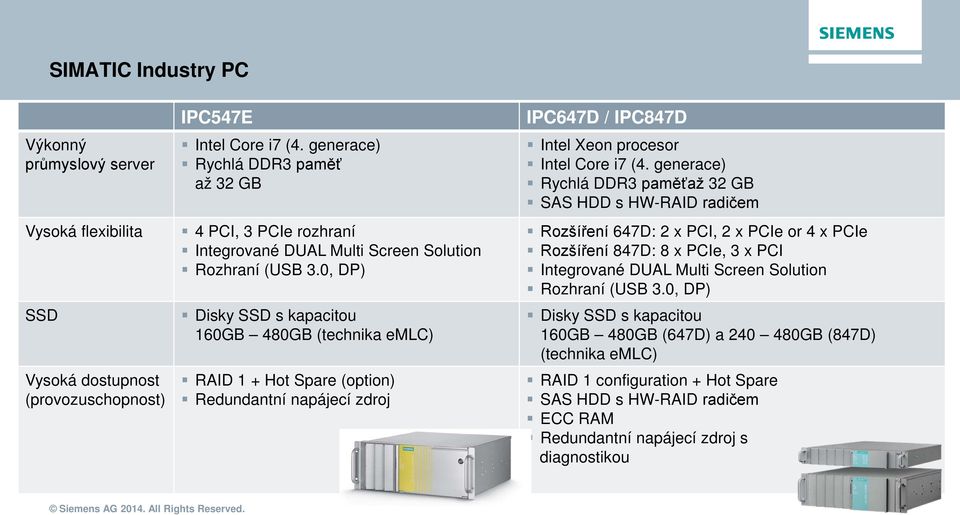

4 SIMATIC Industry PC Výkonný průmyslový server Vysoká flexibilita SSD Vysoká dostupnost (provozuschopnost) IPC547E Intel Core i7 (4. generace) Rychlá DDR3 paměť až 32 GB 4 PCI, 3 PCIe rozhraní Integrované DUAL Multi Screen Solution Rozhraní (USB 3.0, DP) Disky SSD s kapacitou 160GB 480GB (technika emlc) RAID 1 + Hot Spare (option) Redundantní napájecí zdroj IPC647D / IPC847D Intel Xeon procesor Intel Core i7 (4. generace) Rychlá DDR3 paměťaž 32 GB SAS HDD s HW-RAID radičem Rozšíření 647D: 2 x PCI, 2 x PCIe or 4 x PCIe Rozšíření 847D: 8 x PCIe, 3 x PCI Integrované DUAL Multi Screen Solution Rozhraní (USB 3.0, DP) Disky SSD s kapacitou 160GB 480GB (647D) a GB (847D) (technika emlc) RAID 1 configuration + Hot Spare SAS HDD s HW-RAID radičem ECC RAM Redundantní napájecí zdroj s diagnostikou

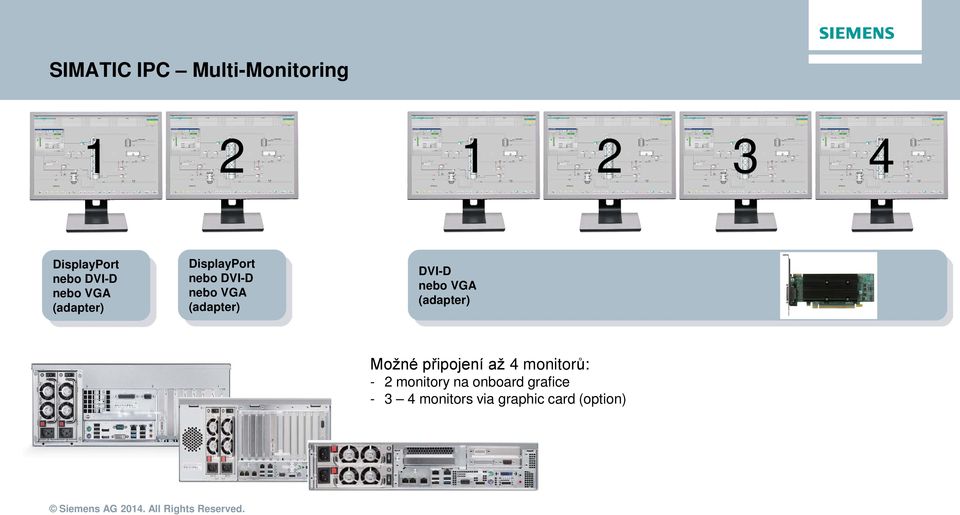

5 SIMATIC IPC Multi-Monitoring DisplayPort nebo DVI-D nebo VGA (adapter) DisplayPort nebo DVI-D nebo VGA (adapter) DVI-D nebo VGA (adapter) Možné připojení až 4 monitorů: - 2 monitory na onboard grafice monitors via graphic card (option)

6 Systém PCS 7 BOX založený IPC627D / IPC677D Konfigurace BOX PC 1: Core i3, 250 GB HDD, ne RAID, 4GB standardní RAM BOX PC 2 : Intel Xeon processor, 240GB SSD, ne RAID, 8GB standardní RAM BOX PC 3: Intel Xeon processor, 320 GB 2,5 HDDs, Onboard RAID 1, 8GB ECC RAM Vysoká provozuschopnost Vysoký výkon 1 x PCI, 1 x PCIe Integrované DUAL Multi Screen Solution Moderní Interface (USB 3.0, DP) Windows 7 Ultimate 64Bit Intel Xeon processor / Intel Core i3 (4. generace) Rychlá paměť DDR3 max. 32 GB; standard nebo ECC RAM 240 GB SSD 22 Touch Screen (volitelné) Rozlišení 1920 x1080 MTBF LED zadní osvětlení: až h

7 OS Client: založený na IPC427D / IPC477D Intel Processor: Core i7-3517ue DDR3 hlavní paměť 8GB RAM 4GB 4 x USB 3.0 / 2 x Ethernet GBit (teaming podporován) Multi Monitoring s identickými rozhraními (DVI) Windows 7 Ultimate 64Bit 2 verze IPC427D 2,5" HDD 320GB SSD (Solid State Drive) s 160GB (emlc) 2 verze IPC477D (nové pro PCS 7 V8.1) 2,5" HDD 320GB SSD (Solid State Drive) with160gb (emlc) 22" Touch Widescreen, rozlišení1920 x 1080 Kompaktní a robustní OS Client System IPC477D IPC427D

9 Automatizační stanice S7-400 Standardní S7-400 H Redundantní S7-400 F (H) Failsafe (redundantní) PC Based AS RTX BOX Nejvyšší výkon Řízení celého provozu Vysoká opakovatelnost Flexibilní rozšiřovatelnost Hot swapping Doba cyklu od 5 ms Nepřetržitý provoz Bezobslužný provoz Hladké přepínání (SIEMENS patent) Online Firmware Update Distribuovaná konfigurace Funkční bezpečnost EN 954 (do kategorie 4) a IEC (do SIL 3) V jednom CPU safety i standardní aplikace Možnost redundance Cenově optimální řešení Vysoký výpočetní výkon Velká paměť Otevřenost dat pro ostatní aplikace Do 1200 PO

10 Automatizační stanice - CPU 410 FH S7-400 Standardní S7-400 H Redundantní CPU 410-5H Kapacita rozšiřitelná pomocí licence v balíčcích po 100PO S7-400 F (H) Failsafe (redundantní) CPU 410-5H Process Automation Maximální výkon Maximální paměť Volitelně redundatní Volitelně bezpečnostní PC Based AS RTX BOX CPU 412-5H PN/DP Nejvyšší výkon CPU Nepřetržitý provoz Funkční bezpečnost CPU PN/DP Řízení celého provozu Bezobslužný provoz EN 954 (do kategorie 4) Jedno CPU nahrazuje CPU 414-5H a IEC PN/DP celou Vysoká opakovatelnost (do SIL 3) Hladké přepínání CPU Flexibilní rozšiřovatelnost řadu S7 400 V jednom CPU safety i (SIEMENS patent) RAM karta: CPU standardní aplikace Hot swapping 1 MB CPU PN/DP Online Firmware Update Možnost redundance 2 MB Doba cyklu od 5 ms CPU 416-5H PN/DP Distribuovaná konfigurace 4 MB 8 MB 16 MB 64 MB CPU CPU 417-5H PN/DP Cenově optimální řešení Vysoký výpočetní výkon Velká paměť Otevřenost dat pro ostatní aplikace Do 1200 PO

11 SIMATIC PCS 7 CPU 410-5H Process Automation Technická Data CPU 410-5H Process Automation Inženýring: PCS 7 V8.1 + CPU 410-5H Paměť: zaváděcí RAM: 48 MB pracovní RAM: 16 MB kód, 16 MB data Periferie: 16 kb vstupy a 16 kb výstupy Rychlost: 450 MHz, multiprocesorový systém Velikost programu: Do 8000 FB a DB Komunikace: 120 spojení & alarmů Cílové aplikace: Všechny oblasti proc. automatizace Typ kontroléru: Jednoduchý/redundantní/bezpečnostní Procesní úlohy: 9 úloh(5ms až 5sec) volně programovatené Výkon: 46 µs průměr Procesní objekty: Od 100 do ~2600 PO MLFB: 6ES HX08-0AB0

12 Automatizační stanice PCS 7 AS 410 Single AS 410F Redundantní AS 410HF S7F Systems F-I/O

13 CPU 410 FH Inovace Stávající HW + Firmware upgrade: Aktivace druhého Ethernet/PROFINET interface (tedy dva dvouportové switche přímo v CPU) Online navýšení počtu PO (možné v krocích po 100 objektů) Možnost změny typu bloků (interface FB) za chodu (změny bez nutnosti AS STOP) Nový hardware vhodný i do 70 o C

14 Navýšení počtu procesních objektů pro CPU 410-5H - VÝMĚNA SEC KARTY 1600 PO 2000 PO 1000 PO Karta SEC: (System Expansion Card) určuje počet PO v jednom CPU 100 PO 500 PO 1000 PO System Expansion Card Výměna vyžaduje STOP CPU CPU 410-5H + System Expansion Card

15 Navýšení počtu procesních objektů pro CPU 410-5H - ON-LINE Výměna karty SEC, STOP CPU 1600 PO 100 PO 2000 PO Procesní objekty (PO) lze přidávat upgradem karty SEC za chodu (on-line, není nutný STOP ) 500 PO 1000 PO Balíčky pro navýšení počtu PO (CPU Expansion Packs) lze získat on-line System Expansion Card možné 100 PO nebo 500 PO 1000 PO 100 PO 500 PO CPU 410-5H + System Expansion Card

17 PROFINET - ÚSPĚŠNÁ KOMUNIKACE Přes 5.9 Mio instalovaných uzlů PROFINET UZLY Kontroléry Vzdálené IO Pohony Vizualizace

18 PROFINET - ZÁKLADNÍ VLASTNOSTI Topologie Media a délky Hvězda Kruh Bezdrát Měď max. 100m mezi dvěma uzly Optika Linie Sklo/POF 50 m 16 km Bezdrát Industrial WLAN (IEEE ) Bluetooth (IEEE ) Strom PROFINET

19 PROFINET a PCS 7 V8.1 CPU 410: dvě funkční rozhraní PN IO (MRP na jenom CPU) Industrial Ethernet, plant bus PCS 7 OS server Nové decentrání I/O ET 200SP (s podporou SRP) Fault-tolerant AS PCS 7 CPU410-5H Integrace SIMOCODE Pro (s podporou SRP) PROFINET, field bus ET 200M PN Vážní systém ET 200SP PN IE/PB-Link Zóna 2 Zóna 1 PROFIBUS PA AFD MRP Media Redundancy Protokol SRP System Redundancy Protokol SIMOCODE PN ET 200SP PN PROFIBUS DP PA-coupler PAC 3200/4200 PN SINAMICS PN AFDiS

20 PCS Redundance na PROFINETu Systémová redundance (SRP) Redundance kabelu (MRP)

21 SIMATIC PCS 7 připojení periferií Single AS AS 400 AS 400 OLM > 100km optické vlákno RS485 ET200 M ET200 M PROFIBUS DP Repeater Max. 1,000 m Repeater Profinet IE/PB link Coupler RS485iS Profibus DP PA/FF Link PA / FF H1 Simocode PN

22 SIMATIC PCS 7 připojení periferií Redundantní AS AS 400H AS 400H > 100km optické vlákno OLM ET200 M ET 200M ET200 M PROFIBUS DP Y Link ET 200S Simocode Pro Profinet ET 200SP Simocode PN IE/PB link nová verze Profibus DP PA/FF Link PA / FF H1

23 Grafický diagnostický nástroj (STEP7) TOPOLOGY EDITOR Online kontrola konfigurace kruhu

24 Grafický diagnostický nástroj (STEP7) TOPOLOGY EDITOR Detekce chybějícího spojení

25 PRIMARY SETUP TOOL

26 Grafický diagnostický nástroj PRONETA PRONETA - Offline

27 Grafický diagnostický nástroj PRONETA PRONETA - Offline

28 Grafický diagnostický nástroj PRONETA PRONETA: Online Offline porovnani

29 Grafický diagnostický nástroj PRONETA PRONETA: Online Offline porovnani

30 SIMATIC PCS 7: Přehled decentrálních periferií ET200iSP ET200pro ET200S ET200AL ET200M ET200eco ET200MP ET200SP

31 SIMATIC PCS 7 vzdálené I/O ET 200: Společné vlastnosti Flexibilní topologie Profibus (redundantní) Profinet Configuration in Run (CiR) Přidání / odebrání stanic Přidání / odebrání nových modulů Změna parametrů modulů za chodu Integrace do systému Integrace do PCS 7, PDM a Asset Managementu CFC driver integrovaný do PCS7: Automatické generování všech potřebných funkčních bloků, propojení a hlášení Plná integrace do PCS 7 Asset Managementu Možný upgrade firmware přes sběrnici (Interface modul)

32 SIMATIC PCS 7 vzdálené I/O ET 200M Krytí IP20, provozní teplotní rozsah C Redundantní připojení (pro H CPU) Redundance I/O modulů (1 Senzor -> 2 Moduly) Bezpečnostní moduly Elektrické oddělení zadní sběrnice Max. 12 modulů na stanici Časové značky DI vstupů až 1ms MTA konektory Moduly se schopností diagnostiky (MLFB x-0ab0) Ztráta napětí senzoru / zátěže Zkrat, přerušení drátu, atd. Náhradní hodnota na výstupu Chyby parametrů v modulu Chyby EPROM Napájecí zdroj Interface modul pro Profibus IM153-2 Interface modul pro Profinet IM153-4 I/O modul Rozšiřitelná zadní sběrnice Rám

33 SIMATIC PCS 7 vzdálené I/O ET 200M : Podpora redundantních modulů Redundanci lze nakonfigurovat pro každý modul Žádná speciální logika Seznam podporovaných karet v manuálu PCS 7 I/O redundance pro vybrané moduly z rodiny ET 200M AS 41x H PROFIBUS DP I/O Modul Sensor I/O modul redundant

34 SIMATIC PCS 7 vzdálené I/O ET 200M : terminálové moduly (MTA) MTA umožňují rychlou a jednoduchou instalaci a připojení senzorů k I/O modulům ET200M SUB D konektor pro připojení připravených kabelů 1:1 šroubové svorky pro připojení pole Pojistky na každém kanálu s LED indikací Redundantní napájení včetně monitorovacího obvodu pro diagnostiku (volitelně) Podpora redundance pro ET200M moduly

35 ET 200MP: Nová řada vzdálených periferií Hardware Max. 30 modulů na stanici Stejné moduly pro centrální (CPU 1500) a distribuované (ET 200MP) konfigurace Komunikace Interface moduly pro PROFINET a PROFIBUS Integrované v TIA Portalu Výkon Rychlá zadní sběrnice Speciální rychlé IO moduly Systémová diagnostika, přerušení Diagnostika jednotlivých kanálů Výstup náhradních hodnotj e-li PLC STOP

36 SIMATIC PCS 7 vzdálené I/O ET 200S: Přehled Krytí IP20, provozní rozsah C Kompletní série DI, DO, AI, AO Motorových startérů Integrované bezpečnostní vstupy Permanentní připojení vodičů umožňuje snadnou výměnu modulů Výrazná úspora při konfiguraci a zapojení Diagnostika (přerušení vedení, zkrat, porucha modulu atd.) Výměna modulů během za chodu Max. 64 modulů na stanici Pouze single připojení Profibus/Profinet Bez HART

37 SIMATIC ET 200SP Nové vzdálené periferie na PROFINET Power moduly integrované v I/O modulech Push-in svorkovnice Až 64 modulů na stanici: Širší možnosti options handling Nový modul AI HART REDUNDANTNÍ KOMUNIKACE (MRP, SRP)

38 SIMATIC ET 200SP Nejrychlejší automatizace na PROFINETU Výkon systému ET 200SP výkon 64 krát rychlejší než ET 200S IM151-3PN Standard 6 krát rychlejší než ET 200S IM151-3PN High Speed Rychlý (i isochronní) přenos dat Synchronní komunikace Back plane bus Nejkratší reakční doba ET 200S Standard ET 200S High Speed ET 200SP

39 SIMATIC PCS 7 vzdálené I/O ET 200iSP: Periferie do zóny s nebezpečím výbuchu ET 200iSP je I/O periférie pro připojení jiskrově bezpečných signálů (Ex i) Možnost přímé instalace v zóně1 (21), zóně 2 (22) s prašné (plynné) atmosféře a nebo v bezpečných oblastech Připojené senzory a akční členy lze instalovat přímo do zóny 0 (20) Ochrana před nebezpečím výbuchu vyhovuje CENELEC: II2 G(1) GD Eex de ib [ia] IIC T4

40 SIMATIC PCS 7 vzdálené I/O ET 200iSP: Vlastnosti Plná integrace do PCS 7 a dalších (diagnostika, drivery ) Jiskrově bezpečná instalace do zóny 1 Kompaktní a flexibilní Plná redundance Procesní bezpečnost SIMATIC Integrovaná parametrizace Transparentní HART Hot swapping + Konfigurace v Run Optimalizované připojení ventilů Čítače + Měření frekvence

41 SIMATIC PCS 7 vzdálené I/O ET 200pro: Distribuované systémy a řešení v IP65/67 Není potřeba externí rozvaděč Extrémně odolný proti vibracím -> přímá montáž na stroji Připojovací moduly v kovovém provedení -> Robustní a optimálně chráněné připojení Aplikace až do -25º C! -> Použití v mrazících boxech apod. Optimální rozšíření až o 16 rozšiřovacích modulů Standardní šířka až 1 metr

42 SIMATIC PCS 7 vzdálené I/O ET 200pro: Konstrukce modulární a pevná Připojovací modul CM IM Interface modul IM Bus module Montážní rám Elektronický modulem Zakončovací modul

43 ET 200AL: decentrální IP67 řešení hlavně pro výrobce strojů malé a lehké i do malého prostoru i pohyblivých součástí ET 200AL Připojení z přední strany Malý rozměry (30mm šířka) Lehké M8 konektory Návrh v TIA portálu i S7 v5.5 Připojení IP67 modulů do ET 200SP

44 DĚKUJI ZA POZORNOST IVO ŽIŽKA Siemensova Praha 13 Ivo.zizka@siemens.com
