1 Jednoduše bezpečné monitorování FV monitorovací systémy od společnosti SMA

2 FV monitorovací systémy od společnosti SMA MONITOROVÁNÍ, INFORMOVÁNÍ, PREZENTOVÁNÍ Snadná ochrana energetických výnosů pro malé, velké i velmi velké FV systémy Nedělní poledne u zahradního plotu. Slunce svítí. Váš soused kývá hlavou směrem k vašemu FV systému: Tak kolik to teď nese? Stačí jeden pohled na váš přístroj Sunny Beam. Výsledkem svého souseda ohromíte. Dobrý pocit: Váš FV systém dělá to, co má. Totiž: dodávat do veřejné rozvodné sítě elektrický proud a zajišťovat vám cenné energetické výnosy. Dobře, že se o (téměř) nic nemusíte starat. Díky inteligentním monitorovacím řešením od společnosti SMA. Vše pod kontrolou I u malých FV systémů je pro energetický výnos důležitá komplexní kontrola. Když se totiž rozhodnete pro FV systém, sázíte nejen na ekologickou techniku, ale také na dlouhodobý zdroj energetických a finančních výnosů. To znamená, že FV systém musí vždy bez problémů fungovat. Pokud redukce výkonu vašeho FV systému, např. v důsledku zastínění FV panelů nebo poruch ve veřejné rozvodné síti, zůstanou delší dobu bez povšimnutí, může dojít k citelným výpadkům energetických výnosů. Nepřetržité sledování činnosti systému s sebou tedy nese nejen monitorování vyrobené elektrické energie, ale také možnost v případě potřeby okamžitě reagovat. Spolehlivě a jednoduše kdekoliv na světě Moderní sledování činnosti systému daleko přesahuje čistou kontrolu. Přehledně a díky Internetu také kdekoliv na světě informuje o bezvadném provozu FV systému například prostřednictvím u. Kromě toho prezentuje údaje FV systému jednoduše, názorně a profesionálně: vám jako provozovateli FV systému, abyste neustále měli přehled o jeho výkonu. Nebo v případě větších FV systémů, abyste své ekologické snahy mohli účinně prezentovat na veřejnosti. Sledování činnosti systému vám nabízí nejrůznější možnosti: bezdrátový nebo kabelový přenos, kompaktně nebo komplexně, stručně nebo podrobně. Nehraje přitom žádnou roli, zda chcete sledovat energetický výnos FV systému na střeše domu nebo FV elektrárny na volném prostranství. V této brožuře najdete vše, co byste o sledování činnosti systému od společnosti SMA měli vědět a jaké řešení se pro váš individuální FV systém nabízí. A pokud ještě máte dotazy, ráda vám poradí vaše odborná firma. 2

3 Úvod 3

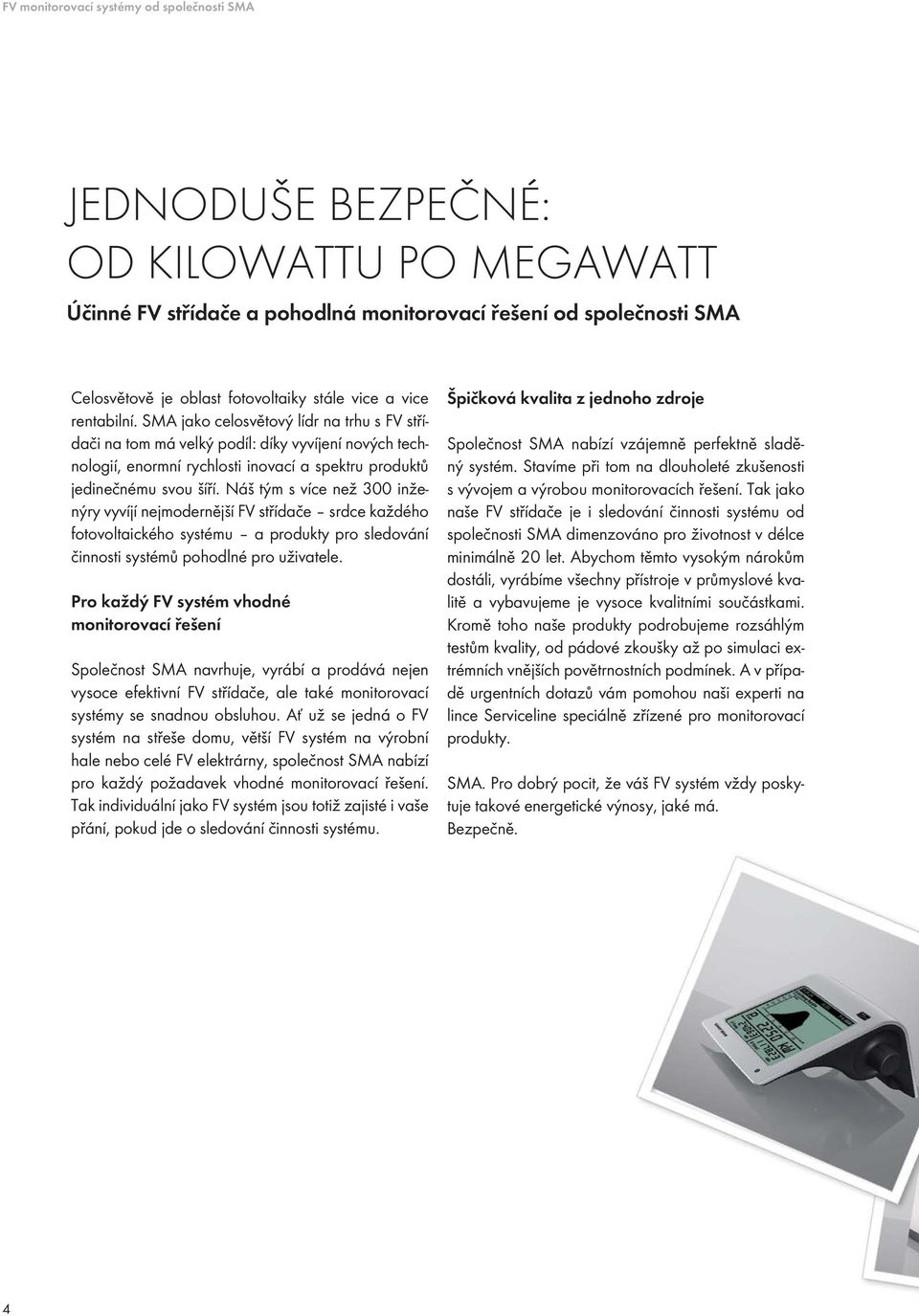

4 FV monitorovací systémy od společnosti SMA JEDNODUŠE BEZPEČNÉ: OD KILOWATTU PO MEGAWATT Účinné FV střídače a pohodlná monitorovací řešení od společnosti SMA Celosvětově je oblast fotovoltaiky stále vice a vice rentabilní. SMA jako celosvětový lídr na trhu s FV střídači na tom má velký podíl: díky vyvíjení nových technologií, enormní rychlosti inovací a spektru produktů jedinečnému svou šíří. Náš tým s více než 300 inženýry vyvíjí nejmodernější FV střídače srdce každého fotovoltaického systému a produkty pro sledování činnosti systémů pohodlné pro uživatele. Pro každý FV systém vhodné monitorovací řešení Společnost SMA navrhuje, vyrábí a prodává nejen vysoce efektivní FV střídače, ale také monitorovací systémy se snadnou obsluhou. Ať už se jedná o FV systém na střeše domu, větší FV systém na výrobní hale nebo celé FV elektrárny, společnost SMA nabízí pro každý požadavek vhodné monitorovací řešení. Tak individuální jako FV systém jsou totiž zajisté i vaše přání, pokud jde o sledování činnosti systému. Špičková kvalita z jednoho zdroje Společnost SMA nabízí vzájemně perfektně sladěný systém. Stavíme při tom na dlouholeté zkušenosti s vývojem a výrobou monitorovacích řešení. Tak jako naše FV střídače je i sledování činnosti systému od společnosti SMA dimenzováno pro životnost v délce minimálně 20 let. Abychom těmto vysokým nárokům dostáli, vyrábíme všechny přístroje v průmyslové kvalitě a vybavujeme je vysoce kvalitními součástkami. Kromě toho naše produkty podrobujeme rozsáhlým testům kvality, od pádové zkoušky až po simulaci extrémních vnějších povětrnostních podmínek. A v případě urgentních dotazů vám pomohou naši experti na lince Serviceline speciálně zřízené pro monitorovací produkty. SMA. Pro dobrý pocit, že váš FV systém vždy poskytuje takové energetické výnosy, jaké má. Bezpečně. 4

5 Jednoduše bezpečné 5

6 FV monitorovací systémy od společnosti SMA SOUKROMÝ FV SYSTÉM NA STŘEŠE DOMU KOMERČNÍ FV SYSTÉM FV ELEKTRÁRNA 6

7 Přehled TŘIKRÁT JEDNODUŠE A BEZPEČNĚ Pro každý FV systém vhodné monitorovací řešení Tak rozdílné a různorodé jako FV systémy jsou také možnosti pro sledování činnosti systémů od společnosti SMA. Abychom vám to ulehčili, shrnuli jsme naše monitorovací řešení do tří scénářů použití. Zde na první pohled vidíte, jak lze váš ekologický zdroj výnosů optimálně chránit před ztrátami energetických výnosů. Pohodlné sledování činnosti soukromých FV systémů na střechách domů Vlastníte FV systém např. na střeše svého domu? Pak se můžete v klidu posadit. S našimi kompaktními produkty pohodlnými pro uživatele máte své energetické výnosy vždy a snadno pod dohledem. Modulární sledování činnosti komerčních FV systémů Jako provozovatel větších FV systémů můžete z různých komponent individuálně sestavit vhodné monitorovací řešení. V kombinaci s FV střídači od společnosti SMA těžíte z perfektně sladěného systému. Spolehlivé sledování činnosti FV elektráren Čím je FV systém větší, tím rychleji již malé redukce výkonu negativně působí na energetické výnosy pokud zůstanou bez povšimnutí. Pomocí našich řešení speciálně určených pro FV parky komplexně a bezpečně sledujete a řídíte FV systémy i v řádu megawattů. 7

8 FV monitorovací systémy od společnosti SMA CELODENNÍ PÉČE Pohodlné sledování činnosti soukromých FV systémů na střechách domů Inovační monitorovací řešení mají váš FV systém nepřetržitě pod dohledem. Kdo se totiž rozhodne pro FV systém, chce vědět, jak rychle se jeho investice amortizuje. A mít dobrý pocit, že všechno funguje. Sledování činnosti systému od společnosti SMA lze snadno nainstalovat a je velmi pohodlné pro uživatele. Ať už v bezdrátové variantě s přístrojem Sunny Beam nebo na počítači s aplikací Sunny Explorer, svůj FV systém máte vždy pod dohledem a máte více času na důležitější věci v životě. 8

9 Soukromý FV systém na střeše domu SUNNY EXPLORER Softwarové řešení pro počítač Bezpečná, pohodlná pro uživatele, rychlá: Aplikace Sunny Explorer je základní řešení pro pohodlný přehled o vašem FV systému. Potřebujete jen počítač s rozhraním Bluetooth a ihned na první pohled získáte přehled o energetických výnosech, jednoduše bez kabelů. Aplikace Sunny Explorer je bezplatně ke stažení na stránkách SUNNY BEAM Komplexní balíček pro domácí použití Jednoduchý, fascinující, bezdrátový: Přístroj Sunny Beam je kompaktní řešení pro malé FV systémy. Sleduje váš FV systém plně automaticky a nepřetržitě, velmi snadno se ovládá a na první pohled vás informuje o vašich energetických výnosech a o událostech. A díky oceněním za svůj design je ještě atraktivnější. 9

10 FV monitorovací systémy od společnosti SMA TÝMOVÝ HRÁČ Modulární sledování činnosti komerčních FV systémů Výkonné mužstvo, slibná taktika a jasně vymezený cíl: Tak by měla být rozestavěna ochrana vašich energetických výnosů. Energetické výnosy totiž mohou být citelně ovlivněny i malými redukcemi výkonu. U velkých fotovoltaických systémů nezáleží při sledování činnosti jen na kvalitě, ale také na dokonalé souhře různých komponent. A jelikož každý FV systém je jiný, musí se každé monitorovací řešení projektovat individuálně. U společnosti SMA si jako ze stavebnice vyberete přístroje vhodné pro vaše požadavky. Není divu, že sledování činnosti systému od společnosti SMA má tolik fanoušků. 10

11 Komerční FV systém SUNNY WEBBOX Monitorování a údržba na dálku pro velké FV systémy Pohodlný, bezpečný, profesionální: Datalogger Sunny WebBox umožňuje sledování činnosti celého FV systému odkudkoliv na světě. V kombinaci s portálem Sunny Portal představuje neprofesionálnější řešení pro sledování činnosti systému ať už se nacházíte kdekoliv. SUNNY PORTAL Profesionální správa a sledování činnosti FV systémů Informativní, pohodlný pro uživatele, individuální: Pomocí obsáhlého internetového portálu můžete jednoduše a centrálně spravovat FV systémy každé velikosti. Kdykoliv a odkudkoliv máte přístup k údajům, které jsou pro vás nejdůležitější. A výkonný systém podávání zpráv vás pravidelně informuje prostřednictvím u a chrání tak vaše energetické výnosy. SUNNY SENSORBOX Meteorologická stanice pro váš FV systém Bezpečný, informativní, kompaktní: Přístroj Sunny SensorBox umožňuje kompletní analýzu vašeho FV generátoru. V kombinaci s portálem Sunny Portal a dataloggerem Sunny WebBox zajišťuje nepřetržité srovnávání požadovaných a skutečných hodnot výkonu FV systému. Aby se případné ztráty výkonu včas identifikovaly a eliminovaly. SUNNY MATRIX Efektní velký displej Robustní, zhotovený na míru, reprezentativní: Tento informační panel prezentuje údaje vašeho FV systému venku i uvnitř. Je možné ho individuálně potisknout např. vaším logem nebo fotografií FV systému. Díky tomu můžete svůj FV systém propagovat a ukázat svou snahu navenek. FLASHVIEW Profesionální prezentace FV systému za nulový tarif Informativní, líbivý, jednoduchý: Tento software, který je bezplatně ke stažení, prezentuje nejdůležitější údaje FV systému a ve snadno srozumitelných grafech. Potřebujete jen datalogger Sunny WebBox a počítač s monitorem. 11

12 FV monitorovací systémy od společnosti SMA STRÁŽCE FV PARKŮ Spolehlivé sledování činnosti FV elektráren Moderní FV parky se často rozprostírají na ploše o velikosti několika fotbalových hřišť. Čím větší však FV systém je, tím důležitější je ucelené sledování jeho činnosti. Již malé poruchy v rozvodné síti totiž mohou negativně působit na vaše energetické výnosy pokud zůstanou bez povšimnutí. Pomocí sledování činnosti systému od společnosti SMA se i velké FV elektrárny optimálně monitorují, řídí a integrují do elektrárenských řídicích center. A díky přístroji Power Reducer Box přispějete k řízení bezpečnosti distribuční sítě, jak to vyžaduje zákon. Pro perspektivní rozvodné a distribuční sítě a rychlou amortizaci vašeho FV systému. 12

13 FV elektrárna SUNNY WEBBOX Sledování činnosti a údržba na dálku pro FV elektrárny Pohodlný, bezpečný, profesionální: Profesionální datalogger Sunny WebBox tvoří základ každého sledování činnosti FV elektráren. Shromažďuje údaje centrálních střídačů a po dlouhou dobu je zaznamenává. Na přání údaje plně automaticky předává do portálu Sunny Portal nebo na libovolný internetový server, a umožňuje tak diagnostiku FV systému odkudkoliv na světě. SMA OPC SERVER Standardizované datové rozhraní pro velké FV systémy Profesionální, flexibilní, jednoduchý: Pomocí SMA OPC serveru 1) integrujete velké FV systémy od společnosti SMA do řídicích systémů pracujících s OPC. Ať už se jedná o FV, větrný nebo bioplynový systém, díky tomuto softwaru je možné pohodlně vyměňovat informace různých komponent elektrárny a vzájemně je včleňovat do řídicího systému zhotoveného na míru. POWER REDUCER BOX Řešení pro řízení dodávky elektrické energie a řízení bezpečnosti distribuční sítě Flexibilní, rychlý, bezpečný: Díky přístroji Power Reducer Box splní váš systém požadavky zákona EEG 2) a směrnice BDEW 3) Výrobní zařízení ve vysokonapěťové síti, které jsou od kladeny na FV systémy s více než 100 kw. Díky dálkově řízenému omezení činného výkonu a stanovení jalového výkonu je vaše FV elektrárna připravena na budoucnost. 1) OLE for Process Control 2) zákon o obnovitelných energiích 3) Spolkové sdružení energetiky a vodního hospodářství 13

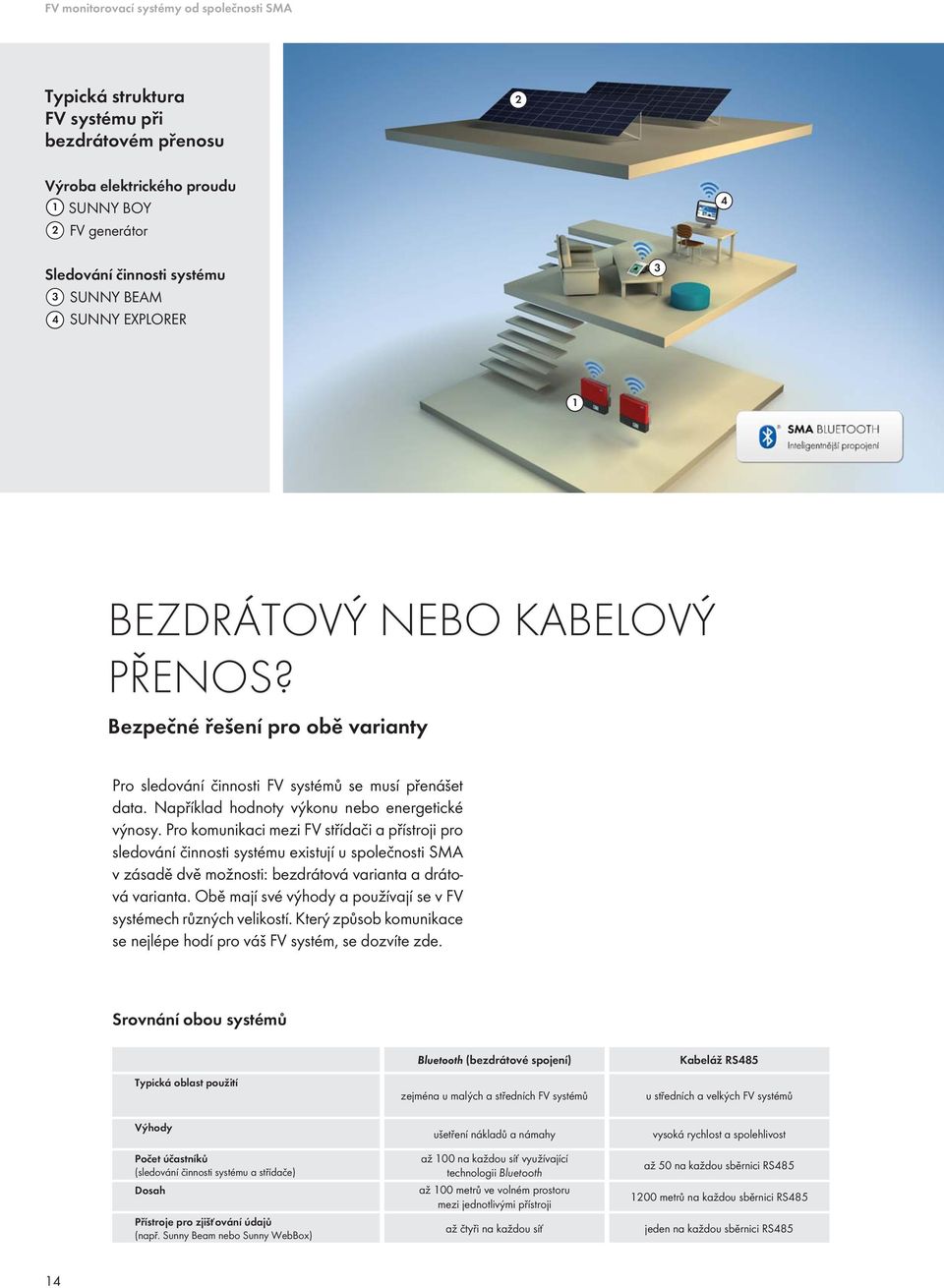

14 FV monitorovací systémy od společnosti SMA Typická struktura FV systému při bezdrátovém přenosu 2 Výroba elektrického proudu 1 SUNNY BOY 2 FV generátor 4 Sledování činnosti systému 3 SUNNY BEAM 4 SUNNY EXPLORER 3 1 BEZDRÁTOVÝ NEBO KABELOVÝ PŘENOS? Bezpečné řešení pro obě varianty Pro sledování činnosti FV systémů se musí přenášet data. Například hodnoty výkonu nebo energetické výnosy. Pro komunikaci mezi FV střídači a přístroji pro sledování činnosti systému existují u společnosti SMA v zásadě dvě možnosti: bezdrátová varianta a drátová varianta. Obě mají své výhody a používají se v FV systémech různých velikostí. Který způsob komunikace se nejlépe hodí pro váš FV systém, se dozvíte zde. Srovnání obou systémů Typická oblast použití Bluetooth (bezdrátové spojení) zejména u malých a středních FV systémů Kabeláž RS485 u středních a velkých FV systémů Výhody Počet účastníků (sledování činnosti systému a střídače) Dosah Přístroje pro zjišťování údajů (např. Sunny Beam nebo Sunny WebBox) ušetření nákladů a námahy až 100 na každou síť využívající technologii Bluetooth až 100 metrů ve volném prostoru mezi jednotlivými přístroji až čtyři na každou síť vysoká rychlost a spolehlivost až 50 na každou sběrnici RS metrů na každou sběrnici RS485 jeden na každou sběrnici RS485 14

15 Bezdrátový nebo kabelový přenos? Typická struktura FV systému při kabelovém přenosu Výroba elektrického proudu 1 Sunny Mini Central 2 FV generátor 5 4 Sledování činnosti systému 3 SUNNY SENSORBOX 4 SUNNY WEBBOX 5 SUNNY PORTAL 6 FLASHVIEW 7 SUNNY MATRIX 6 7 RS485 MÍSTNÍ SÍŤ / INTERNET Šťastný bez kabelů inteligentněji propojený pomocí technologie SMA Bluetooth Pomocí technologie SMA Bluetooth se bezdrátové sítě vytváří snadno a rychle bez dalších nároků na instalaci, jako je vrtání otvorů do zdí, zarovnávání nebo natírání. Perfektně se tedy hodí pro váš soukromý FV systém na střeše domu. Bluetooth, mezinárodní bezdrátový standard, přináší flexibilitu a rozšířitelnost vašeho sledování činnosti systému. Ušetříte čas a náklady na instalaci. Díky technologii Bluetooth se všechny střídače bleskově zaznamenají a automaticky zapojí do FV systému. Vzhledem k inteligentnímu propojení můžete do jedné sítě integrovat až 100 přístrojů. Použitá technologie Bluetooth třídy 1 umožňuje velký dosah mezi přístroji. A pokud přece jenom někdy stojí v cestě příliš stěn nebo stropů, pomůže přístroj SMA Bluetooth Repeater. Technologie Bluetooth ohromí, i pokud jde o spolehlivost. Díky častému střídání frekvencí a odesílání datových paketů v malých jednotkách je bezdrátové spojení vysoce stabilní. A vysílací výkon se vždy přizpůsobuje aktuální potřebě. Ochrana heslem, integrovaná do všech přístrojů, navíc chrání vaše data před přístupem nepovolaných osob. Robustní a bezpečný výkonný na dlouhé vzdálenosti s osvědčenou kabeláží RS485 Průmyslová sběrnice RS485 je klasickým řešením z oblasti komunikačních technologií. U společnosti SMA se používá již mnoho let a osvědčila se v nesčetných FV systémech. Všechny přístroje se za sebou propojují pomocí komunikačního kabelu jako perly na niti (takzvaná datová sběrnice). Datalogger Sunny WebBox jako jeden z účastníků sběrnice shromažďuje všechna data a spolehlivě informuje o stavu FV systému. Výhoda kabeláže RS485: vedení až do délky 1200 metrů a spolehlivý přenos dat i v prostředí náchylném na poruchy. Právě u větších FV systémů jste totiž odkázáni na maximální bezpečnost a spolehlivost. Potřebujete více informací k našim přístrojům? Na stránkách najdete ke stažení všechny technické katalogové listy. 15

16 SMA Czech Republic s.r.o. Radlická 740 / 113d Praha 5 Tel.: Info@SMA-Czech.com MONITSYS-KCZ Vytištěno na nechlorovaném papíře. Změny, které slouží technickému pokroku, zůstávají vyhrazeny. Slovní a obrazové značky Bluetooth jsou registrované ochranné známky společnosti Bluetooth SIG, Inc., a jakékoliv použitích těchto značek společností SMA Solar Technology AG je licencované.
