1 TECHNICKÝ MANUÁL VENKOVNÍ ŽALUZIE

2 Obsah - Venkovní žaluzie Označení výrobků CE 3 Základní technická specifikace 4 Výšky nábalu 4 Venkovní žaluzie Cetta 50 5 Základní specifikace produktu 6 Venkovní žaluzie Cetta 65 7 Základní specifikace produktu 8 Venkovní žaluzie Cetta 80 9 Základní specifikace produktu 10 Venkovní žaluzie Cetta 80 - Slim 11 Základní specifikace produktu 12 Venkovní žaluzie Cetta 80 - Flexi 13 Základní specifikace produktu 14 Venkovní žaluzie Setta 65, Základní specifikace produktu 16 Venkovní žaluzie Zetta Základní specifikace produktu 18 Varianty provedení Systém DUO Fasádní žaluzie Samonosné žaluzie 28 Žaluzie do překladu Spřažené žaluzie 32 Příslušenství Typy krycích plechů Držáky pro základní typy krycích plechů Držáky pro atypické krycí plechy Vedení vodící lištou Vedení lankem 51 Ovládání - klika Ovládání - motor Vyměření 57 Montáž Schématické řezy Objednávkový formulář Venkovní žaluzie Zetta Základní specifikace produktu 20 Značka symbolizující mnohaletou tradici, nevyčíslitelné investice do vlastního vývoje, používání kvalitních materiálů, technologickou vyspělost, spolehlivou práci stovek zaměstnanců a mnoho dalších parametrů, které tvoří jeden celek finální výrobek společnosti ISOTRA.

3 VENKOVNÍ ŽALUZIE Označení výrobku CE Všechny venkovní žaluzie firmy ISOTRA a.s. vyhovují normě ČSN EN A1:2009. Evropská značka shody CE - označení na výrobcích ISOTRA a.s. Bílovecká 2411/1, Opava IČ: EN A1:2009 Vnější clony (venkovní žaluzie) s ručním nebo motorickým pohonem, typ: CETTA 50, CETTA 65, SETTA 65, CETTA 80, ZETTA 70, ZETTA 90, SETTA 90, FLEXI 80 - určené jako předokení otvorová výplň vnějších konstrukcí obvodových plášťů budov Odolnost proti větru: Technická třída 6 (5,4,2,1) Pozn. Označení CE platí pro výdej a stav zařízení. Odolnost vnějších clon proti větru Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN CETTA 50 Šířka stavebního otvoru (m) do 2,20 2,21-3,15 Třída odolnosti proti větru / max v (km/hod) 4 / (58) 2 / (38) CETTA 65 Šířka stavebního otvoru (m) do 2,20 2,21-4,00 Třída odolnosti proti větru / max v (km/hod) 6 / (90) 4 / (58) CETTA 80 Šířka stavebního otvoru (m) do 2,40 2,41-4,00 Třída odolnosti proti větru / max v (km/hod) 6 / (90) 4 / (58) CETTA 80-FLEXI Šířka stavebního otvoru (m) do 2,20 2,21-3,15 3,16 4,00 Třída odolnosti proti větru / max v (km/hod) 4 / (58) 2 / (38) 1 / (32) SETTA 65 Šířka stavebního otvoru (m) do 2,20 2,21-4,00 Třída odolnosti proti větru / max v (km/hod) 4 / (58) 4 / (58) SETTA 90 Šířka stavebního otvoru (m) do 2,40 2,41-4,00 Třída odolnosti proti větru / max v (km/hod) 6 / (90) 4 / (58) ZETTA 70 Šířka stavebního otvoru (m) do 2,20 2,21-4,00 Třída odolnosti proti větru / max v (km/hod) 6 / (90) 4 / (58) ZETTA 90 Šířka stavebního otvoru (m) do 2,40 2,41-4,00 Třída odolnosti proti větru / max v (km/hod) 6 / (90) 5 / (74) 3

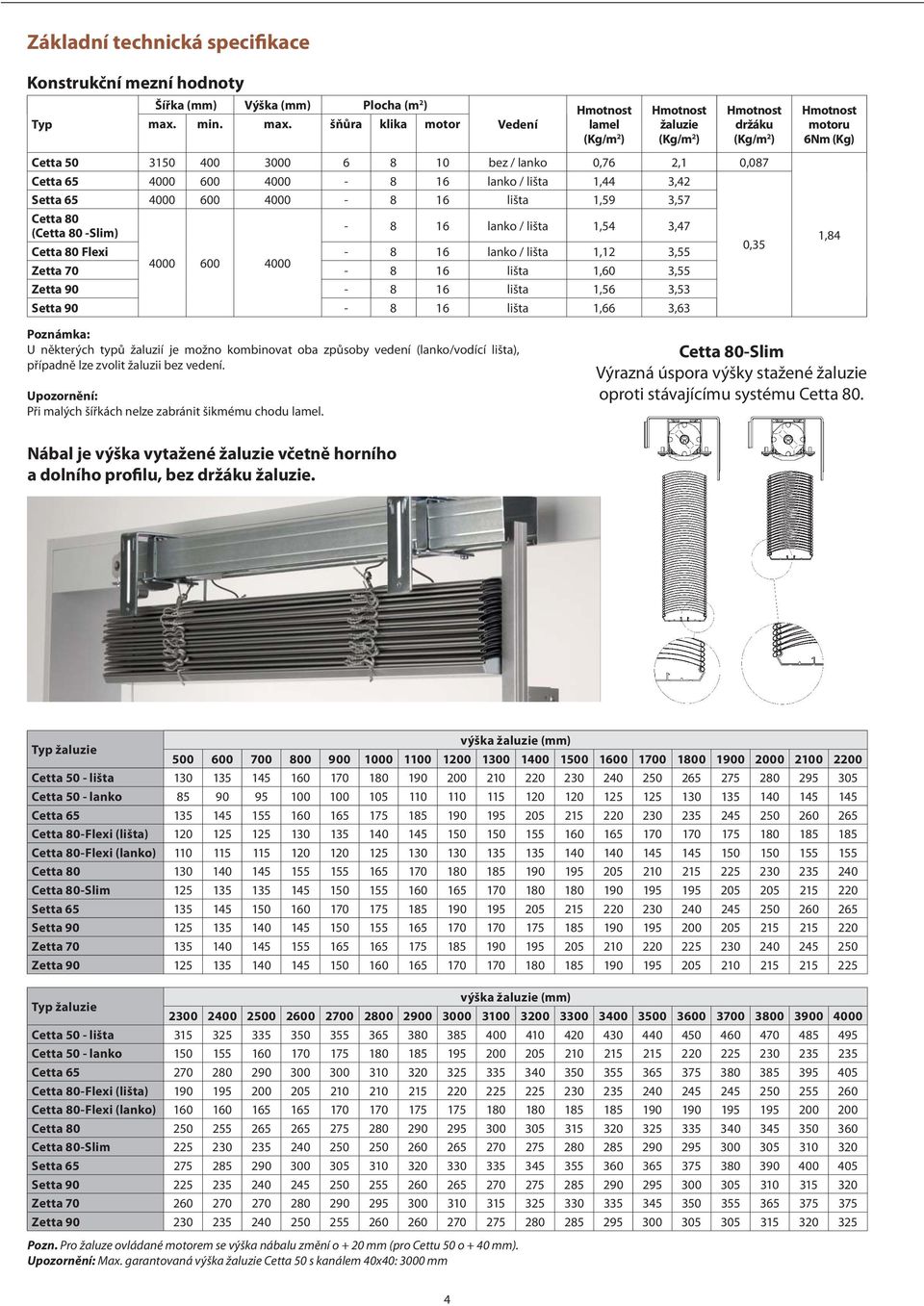

4 Základní technická specifikace Konstrukční mezní hodnoty Typ Šířka (mm) Výška (mm) Plocha (m 2 ) max. min. max. šňůra klika motor Vedení Hmotnost lamel (Kg/m 2 ) Hmotnost žaluzie (Kg/m 2 ) Hmotnost držáku (Kg/m 2 ) Cetta bez / lanko 0,76 2,1 0,087 Cetta lanko / lišta 1,44 3,42 Setta lišta 1,59 3,57 Cetta lanko / lišta 1,54 3,47 (Cetta 80 -Slim) Cetta 80 Flexi lanko / lišta 1,12 3, Zetta lišta 1,60 3,55 0,35 Zetta lišta 1,56 3,53 Setta lišta 1,66 3,63 Hmotnost motoru 6Nm (Kg) 1,84 Poznámka: U některých typů žaluzií je možno kombinovat oba způsoby vedení (lanko/vodící lišta), případně lze zvolit žaluzii bez vedení. Upozornění: Při malých šířkách nelze zabránit šikmému chodu lamel. Cetta 80-Slim Výrazná úspora výšky stažené žaluzie oproti stávajícímu systému Cetta 80. Nábal je výška vytažené žaluzie včetně horního a dolního profilu, bez držáku žaluzie. Typ žaluzie výška žaluzie (mm) Cetta 50 - lišta Cetta 50 - lanko Cetta Cetta 80-Flexi (lišta) Cetta 80-Flexi (lanko) Cetta Cetta 80-Slim Setta Setta Zetta Zetta Typ žaluzie výška žaluzie (mm) Cetta 50 - lišta Cetta 50 - lanko Cetta Cetta 80-Flexi (lišta) Cetta 80-Flexi (lanko) Cetta Cetta 80-Slim Setta Setta Zetta Zetta Pozn. Pro žaluze ovládané motorem se výška nábalu změní o + 20 mm (pro Cettu 50 o + 40 mm). Upozornění: Max. garantovaná výška žaluzie Cetta 50 s kanálem 40x40: 3000 mm 4

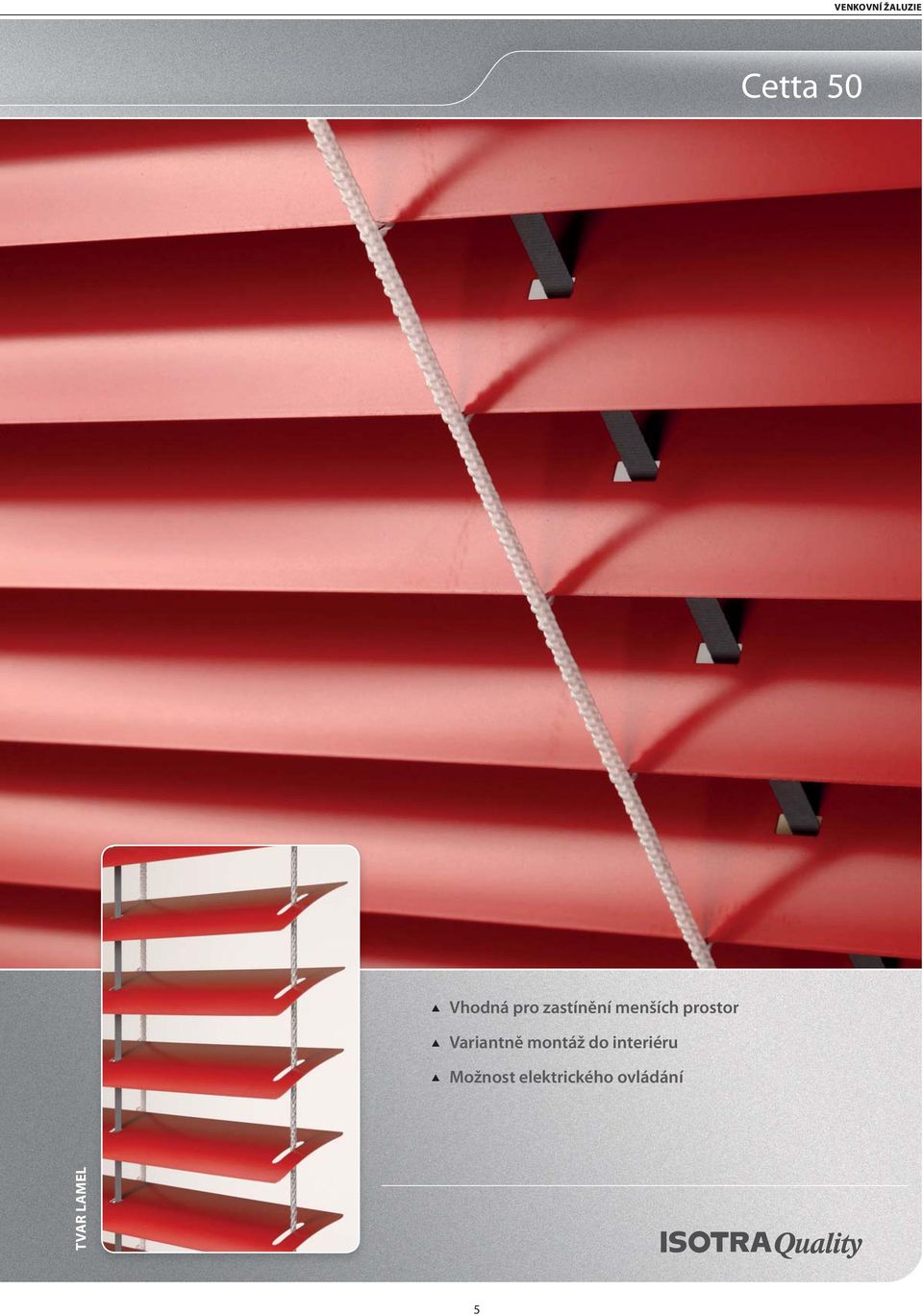

5 VENKOVNÍ ŽALUZIE Cetta 50 Vhodná pro zastínění menších prostor Variantně montáž do interiéru Možnost elektrického ovládání TVAR LAMEL 5

6 Cetta 50 Základní specifikace produktu XXXX-H Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Šňůrka Klika Motor Specifikace - z interiéru se na rám okna montuje plastová průchodka šňůry, která chrání šňůru proti otěru. Horní profil je proti požadované délce zkrácen ze strany ovládání o 20 mm z důvodu umístění šňůrové převodovky. (Barva: černo-bílá) - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné tyče. (Barevné provedeni: bílá / šedá / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Obchodní název Rozměr ( mm) Materiál Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní šňůra/klika motor motor ocelové lanko pásek P x 40 Fe P x 58 Fe P 001/2 58 x 60 Al P x 12 Fe P 529 0,23 x 50 Al P 501 ø 2,2 Fe/PVC P x 54 PES P x 0,28 PES Montáž Varianty montáže v kapitole Montáž na str Barva Standard: RAL 9003 bílá RAL 9006 stříbrná pozink (Fe profil); natural (Al profil) Dle aktuálního vzorníku ISOTRA a.s. šedá šedá bílá šedá Ostatní RAL v nástřiku Pozink. plech nebo elox. hliník pro variantu Motor Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání šňůrou) 8 m 2 (ovládání klikou) 10 m 2 (ovládání motorem) 6

7 VENKOVNÍ ŽALUZIE Cetta 65 Dolní profil z extrudovaného hliníku Vyšší tuhost lamel Možnost elektrického ovládání TVAR LAMEL 7

8 Cetta 65 Základní specifikace produktu XXXX-H Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / šedá / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Obchodní název Rozměr ( mm) Materiál P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní ocelové lanko vodící lišta pásek P 001/2 58 x 60 Al P 012/2 67 x 13 Al P 039 0,42 x 83 Al P 036 ø 3,2 Fe/PVC Varianty vodících lišt v kapitole Vedení P 030/2 58 x 70 PES P x 0,34 PES Montáž Varianty montáže v kapitole Montáž na str Barva Standard: pozink. plech natural (Al profil) Ostatní RAL v nástřiku Standard: elox. hliník Ostatní RAL v nástřiku Dle aktuálního vzorníku ISOTRA a.s. šedá Základní provedení - elox Lakováno v barvách RAL šedá šedá Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) 8

9 VENKOVNÍ ŽALUZIE Cetta 80 Dolní profil z extrudovaného hliníku DUO SYSTÉM dvojité naklápění lamel Vyšší tuhost lamel Možnost elektrického ovládání TVAR LAMEL 9

10 Cetta 80 Základní specifikace produktu XXXX-H Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / šedá / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Obchodní název Rozměr ( mm) Materiál P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž ocelové lanko vodící lišta P 001/2 58 x 60 Al P 012/3 80 x 13 Al P 040 0,42 x 98 Al P 036 ø 3,2 Fe/PVC Varianty vodících lišt v kapitole Vedení P 030/1 68 x 85 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Barva Standard: pozink. plech natural (Al profil) Standard: elox. hliník Dle aktuálního vzorníku ISOTRA a.s. šedá Standard: elox šedá šedá Ostatní RAL v nástřiku Ostatní RAL v nástřiku Ostatní RAL v nástřiku Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) 10

11 VENKOVNÍ ŽALUZIE Cetta 80 - Slim Nízká výška nábalu - specifické skládání lamel Vyšší pevnost díky lamele se záhyby na koncích TVAR LAMEL 11

12 Cetta 80 Slim Základní specifikace produktu Srovnani C80 a C80-Slim Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel XXXX-H Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / šedá / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Porovnání výšek nábalů Ceta 80 a Cetta 80-Slim Typ žaluzie výška žaluzie (mm) Cetta Cetta 80-Slim Typ žaluzie výška žaluzie (mm) Cetta Cetta 80-Slim Specifikace Obchodní název Rozměr ( mm) Materiál P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž ocelové lanko vodící lišta P 001/2 58 x 60 Al P 012/3 80 x 13 Al P 040 0,42 x 98 Al P 036 ø 3,2 Fe/PVC Varianty vodících lišt v kapitole Vedení P 030/1 68 x 85 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Barva Standard: pozink. plech natural (Al profil) Standard: elox. hliník Dle aktuálního vzorníku ISOTRA a.s. šedá Standard: elox šedá šedá Ostatní RAL v nástřiku Ostatní RAL v nástřiku Ostatní RAL v nástřiku Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) 12

13 VENKOVNÍ ŽALUZIE Cetta 80 - Flexi Dolní profil z extrudovaného hliníku DUO SYSTÉM dvojité naklápění lamel Nižší výška nábalu žaluzie Možnost elektrického ovládání TVAR LAMEL 13

14 Cetta 80 - Flexi Základní specifikace produktu XXXX-B Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / šedá / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Obchodní název Rozměr ( mm) Materiál P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž ocelové lanko vodící lišta P 001/2 58 x 60 Al P 012/3 80 x 13 Al P 309 0,42 x 80 Al P 501 ø 2,2 Fe/PVC Varianty vodících lišt v kapitole Vedení P x 85 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Barva Standard: pozink. plech natural (Al profil) Standard: elox. hliník Dle aktuálního vzorníku ISOTRA a.s. šedá Standard: elox šedá šedá Ostatní RAL v nástřiku Ostatní RAL v nástřiku Ostatní RAL v nástřiku Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) 14

15 VENKOVNÍ ŽALUZIE Setta 65, 90 TVAR LAMELY SETTA 90 TVAR LAMELY SETTA 65 Elegantní tvar lamely S Dvojí šíře lamel: 65 mm a 90 mm Dolní profil z extrudovaného hliníku Možnost elektrického ovládání Vynikající termoregulační vlastnosti 15

16 Setta 65, 90 Základní specifikace produktu XXXX-0 Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / šedá / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Setta 65 Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž vodící lišta Obchodní název Rozměr ( mm) Materiál P x 58 Fe P 001/2 58 x 60 Al P 012/4 67 x 13 Al S 39/2 0,42 x 83 Al Varianty vodících lišt v kapitole Vedení P 029/2 60 x 9,5 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str S029/22 PES 65 Barva Standard: pozink. plech natural (Al profil) Standard: elox. hliník Dle aktuálního vzorníku ISOTRA a.s. Standard: elox šedá šedá Ostatní RAL v nástřiku Ostatní RAL v nástřiku Ostatní RAL v nástřiku Setta 90 Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž vodící lišta Obchodní název Rozměr ( mm) Materiál P x 58 Fe P 001/2 58 x 60 Al P 012/1 93 x 14 Al S 37/2 0,42 x 113 Al Varianty vodících lišt v kapitole Vedení S029/1 86 x 9,5 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str S029/21 PES 90 Barva Standard: pozink. plech natural (Al profil) Standard: elox. hliník Dle aktuálního vzorníku ISOTRA a.s. Standard: elox šedá šedá Ostatní RAL v nástřiku Ostatní RAL v nástřiku Ostatní RAL v nástřiku Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) 16

17 VENKOVNÍ ŽALUZIE Zetta 70 Vysoký stupeň zastínění Termoregulační i ochranný efekt Snižování hladiny venkovního hluku Dolní profil z extrudovaného hliníku Možnost elektrického ovládání Vlisovaná guma po celé šíři lamely TVAR LAMEL 17

18 Zetta 70 Základní specifikace produktu XXXX-E Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / šedá / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Obchodní název Rozměr ( mm) Materiál P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž vodící lišta P 001/2 58 x 60 Al P 012/2 67 x 13 Al P 038 0,42 x 83 Al Varianty vodících lišt v kapitole Vedení P 029/2 60 x 9,5 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Barva Standard: pozink. plech natural (Al profil) Standard: elox. hliník Dle aktuálního vzorníku ISOTRA a.s. Standard: elox šedá šedá Ostatní RAL v nástřiku Ostatní RAL v nástřiku Ostatní RAL v nástřiku Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) 18

19 VENKOVNÍ ŽALUZIE Zetta 90 Vysoký stupeň zastínění Termoregulační i ochranný efekt Snižování hladiny venkovního hluku Dolní profil z extrudovaného hliníku Možnost elektrického ovládání Vlisovaná guma po celé šíři lamely TVAR LAMEL 19

20 Zetta 90 Základní specifikace produktu XXXX-E Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / šedá / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Obchodní název Rozměr ( mm) Materiál P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž vodící lišta P 001/2 58 x 60 Al P 012/1 93 x 14 Al P 037 0,42 x 113 Al Varianty vodících lišt v kapitole Vedení P 029/1 80 x 9,5 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Barva Standard: pozink. plech natural (Al profil) Standard: elox. hliník Dle aktuálního vzorníku ISOTRA a.s. Standard: elox šedá šedá Ostatní RAL v nástřiku Ostatní RAL v nástřiku Ostatní RAL v nástřiku Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) 20

21 VENKOVNÍ ŽALUZIE Systém DUO Systém s dvojitým naklápěním lamel Rozdělení žaluzie na část zcela otevřenou a část zcela uzavřenou Vhodné pro konferenční, školící místnosti a pracovny TVAR LAMEL 21

22 Varianty provedení Systém DUO (dvojité naklápění lamel) Platí pro ovládání klikou/motorem: Cetta 65, Cetta 80, Cetta 80-Flexi Lze mít uzavřenou horní část žaluzie nebo dolní část žaluzie. Nelze všechny lamely najednou zcela otevřít. Rozdílného naklopení lamel je docíleno zkrácením žebříčku na jedné straně. vnější strana vnější strana vnější strana lamely uzavřené lamely uzavřené lamely otevřené (maximální úhel otevření) výška žaluzie x lamely uzavřené výška žaluzie x lamely otevřené (maximální úhel otevření) výška žaluzie x lamely uzavřené lamely dole uzavřené - nahoře otevřené pracovna / obývací pokoj lamely nahoře uzavřené - dole otevřené konferenční / školící místnost X = výška pro provedení DUO Výška měřená od horní hrany horního profilu. Výšku (v mm) je nutno uvést do objednávkového formuláře. Přesný rozměr rozdělení lamel je stanoven výrobou podle rozteče žebříčku. Pozn. Členění (výšku) pro provedení DUO je možné přizpůsobit speciálním prostorovým podmínkám. 22

23 VENKOVNÍ ŽALUZIE Varianty provedení Fasádní žaluzie Krycí plechy v závislosti na výšce žaluzie (mm) Box Cetta 80 (výška) Zetta 90 (výška) Box 240 < 1750 < 1500 Box až až 3000 Box 392 < 3880 < 4000 Montáž A Montáž B prodloužení kazeta Standardní držák horního profilu 23

24 Věšák horní lišty mechanický Držák krycího plechu 24

25 VENKOVNÍ ŽALUZIE Oboustranná / jednostranná vodící lišta Držák vodící lišty ( ) Upevnění vodící lišty 25

26 Montáž A vodící lišty uvnitř kazety Jeden krycí plech pro více žaluzií. Vodící lišty jsou namontovány uvnitř kazety. Vodící lišty jsou opatřeny gumovým těsněním. Každá druhá lamela je opatřená vodítkem. Montáž B vodící lišty vně kazety Vodící lišty jsou nosným prvkem. Vodící lišty s drážkami jsou opatřeny gumovým těsněním. Každá druhá lamela je opatřená vodítkem. 26

27 VENKOVNÍ ŽALUZIE Varianty umístění vodících lišt Provedení boxu a vodících lišt 27

28 Varianty provedení Samonosné žaluzie Montáž na fasádu Vhodné pro všechny typy venkovních žaluzií kromě Cetty 50. Max. šířka pro samonosné žaluzie: 2,4 m. Nad tento rozměr nutná konzultace s výrobcem! Potřebné komponenty: samonosná vodící lišta držáky pro samonosnou vodící lištu mm P021/5 a mm P021/6 objímka V případě, že klika nezasahuje do objímky a v případě ovládání motorem Při kolizi objímky s osou převodovky 28

29 VENKOVNÍ ŽALUZIE Varianty provedení Žaluzie do překladu Pouzdra pro vodící lišty lze zapustit do izolačního sendviče. Vodící lišty žaluzií je rovněž možné připevnit pomocí úchytů na okenní rám. Osazení pouzdra žaluzie se zapuštěnou vodící lištou - standardní montáž X X = šířka žaluzie Osazení vodící lišty žaluzie na ostění X X = šířka žaluzie 29

30 Osazení okenního rámu pro montáž žaluzií Okenní rám je možné v horní části fixovat do roletového překladu pomocí plechových příchytek a hmoždinek. Vzdálenost od venkovního cihelného obkladu překladu k venkovní části okenního rámu je 220 mm. 220 LAMELA ŽALUZIE ZETTA 210 VÝŠKA ŽALUZIE Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha (Cetta 65) 1800 (Cetta 80) 2700 (Cetta 80 - Flexi) 1500 (Zetta 70, Zetta 90) 8 m 2 (ovládání klikou) 16 m 2 (ovládání motorem) Zapuštění komponentů při motorickém ovládání V případě ovládání klikou kliku prostrčíme předpřipraveným otvorem do převodovky žaluzie. Poté přišroubujeme do překladu. 30

31 VENKOVNÍ ŽALUZIE Ovládání Nosný roletový překlad HELUZ lze osadit buď ručním nebo elektrickým ovládáním. Pokud se zákazník rozhodne pro ruční ovládání pomocí kliky, musí být na straně ovládání dodrženo uložení překladu 200 mm, nejlépe však 250 mm. V případě elektrického ovládání stínicích systémů se osadí vedle překladu rozbočná krabice elektroinstalace, do které se přivede minimálně třížilový kabel o průřezu 1,5 mm 2 pro napájení 230 V. Rozbočná krabice se kabelovou chráničkou o průměru minimálně 16 mm propojí s vnitřní částí překladu a případně s vypínačem. Elektrický pohon se umisťuje do nosiče žaluzií. Celý systém zapojení elektrické instalace je nutné konzultovat s montážní firmou stínící techniky před provedením omítek. Při použití elektrického ovládání můžeme překlad uložit symetricky, za předpokladu dodržení minimálního uložení překladu 200 mm na obou stranách. Průchodka kliky vystupuje 15 mm do prostoru z důvodu zaomítání. Ovládání motorem Ovládání klikou 31

32 Varianty provedení Spřažené žaluzie Spřažené žaluzie mají vždy spojenou hřídel a společné ovládání. Ovládání klika nebo motor lze umístit na kterémkoliv místě (vpravo, vlevo, střed) a na kterékoliv žaluzii ve skupině. Spojit lze žaluzie typu Setta 65, Cetta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Zetta 90 a Setta 90 (Cetta 50 nelze). Také lze spojit žaluzie v překladu HELUZ. Max. plocha spojených žaluzií ovládaných motorem: 20 m 2 Max. plocha spojených žaluzií ovládaných klikou: 16 m 2 Maximální počet spojených žaluzií: 3 Spojka žaluzií Potřebné komponenty: Použitelné komponenty: spojka hřídele vodící lišta dvojitá, vodící lišta jednoduchá Při spojování osových profilů je nutno dodržet následující pravidla: hnací i hnané žaluzie musí být ve stejných horizontálních i vertikálních rovinách žaluzie musí být spojovány ve svých stejných polohách nábalu pro snazší montáž je možno požadovat zkrácení horních profilů o 50 mm na obou spojovaných stranách osy spojovaných žaluzií musí být cca 10 mm od sebe. Zářezy v osách by měly být pokud možno na spodní straně žaluzie. Postup: Překryjeme shora oba konce os spojovaných žaluzií polovinou spojky hřídele. Přiložíme druhou polovinu spojky hřídele zespod a přitáhneme šroubem. 32

33 R23 VENKOVNÍ ŽALUZIE Příslušenství Typy krycích plechů b a d a d a c b a b c d d T1 ( ) T2 ( ) T3 ( ) T4 ( ) b b c b a d a a 24 c d d T2b ( ) T3b ( ) T4b ( ) R23 b c b b a a a d d d T2r ( ) T3r ( ) T4r ( ) b b b a d a a c c d d T2s ( ) T3s ( ) T4s ( ) b c b b a a d d 20 a a d d 20 T1u ( ) T2u ( ) T3u ( ) T4u ( ) a a c c d b d T1c ( ) T4c ( ) 33

34 Počet držáků žaluzie dle šířky ( mm) Šířka žaluzie ( mm) ks Do až až až Při rozmístění držáků berte v úvahu: Max. vzdálenost mezi dvěma držáky Výstup kabelu motoru Symetrii obou držáků (stejná vnější vzdálenost) a středního držáku (přesně uprostřed) Upozornění: Montáž držáků musí být provedena na podkladu bez vibrací, aby bylo možné minimalizovat přenos vznikajícího zvuku. Krycí plech B Objednací rozměr krycího plechu Materiál: Al Tloušťka: 1,5 mm / 2 mm Maximální délka krycího plechu bez spoje: mm Rozvinutá šířka krycího plechu: L = a + b + c Barevné provedení: libovolný odstín dle vzorníku RAL Boční kryt krycího plechu se dodává na vyžádání zákazníka. 20 A L Prodloužení držáku krycího plechu Prodloužení dle výšky krycího plechu Typ P 004/100 P 004/150 P 004/200 P 004/250 P 004/300 P 004/350 Rozměr A mm mm mm mm mm mm 34

35 VENKOVNÍ ŽALUZIE Držáky pro základní krycí plechy TYP 1-4 Krycí plech T1 ( ) Krychí plech T2 ( ) B D A D A Krycí plech T3 ( ) Krycí plech T4 ( ) B B 20 A A C C D D 20 35

36 58, Věšák boční pro C50 P 512/5 ( ) (pro horní profil 40 x 40) Věšák stropní pro C50 P 512/4 ( ) (pro horní profil 40 x 40) Držák pevný pro C50 P 512 ( ) (pro horní profil 40 x 40) Držák pevný pro C50 s krycím plechem P 513 ( ) (pro horní profil 40 x 40)

37 VENKOVNÍ ŽALUZIE Věšák horního profilu Fe P 002 ( ) (pro horní profil 56 x 58) Věšák horního profilu Al P 002/1 ( ) (pro horní profil 58 x 60) Věšák horní lišty Fe lanko (pro horní profil 56 x 58) Věšák horního profilu Fe Click P 002/3 ( ) (pro horní profil 56 x 58) Držák pevný (vnitřní věšák Fe) 132,5 mm P 010 ( ) (pro horní profil 56 x 58) 132,

38 Držák pevný (vnitřní věšák Al) 132,5 mm P 011 ( ) (pro horní profil 56 x 58) Držák pevný (vnitřní věšák Fe Click) 132,5 mm P 009 ( ) (pro horní profil 56 x 58) 132,5 132, Držák nastavitelný (vnitřní věšák Fe) mm P 010/1 ( ) (pro horní profil 56 x 58) Držák nastavitelný (vnitřní věšák Al) mm P 011/1 ( ) (pro horní profil 58 x 60)

39 VENKOVNÍ ŽALUZIE Držák nastavitelný (vnitřní věšák Fe Click) mm P 009/1 ( ) (pro horní profil 56 x 58) Držák nastavitelný (vnitřní věšák Fe) mm P 010/2 ( ) (pro horní profil 56 x 58) Držák nastavitelný (vnitřní věšák Al) mm P 011/2 ( ) (pro horní profil 58 x 60) Držák nastavitelný (vnitřní věšák Fe Click) mm P 009/2 ( ) (pro horní profil 56 x 58)

40 Držáky atypické pro krycí plechy P008_KBT1-11 (individuální termín dodání) P008_KBT 1 ( ) (pro horní profil 40 x 40) Krycí plech T2 ( ) B A D P008_ KBT 2 ( ) (pro horní profil 56 x 58) 20 Krycí plech T3 ( ) B C P008_ KBT 3 ( ) (pro horní profil 56 x 58) A D 20 40

41 VENKOVNÍ ŽALUZIE P008_ KBT 4 ( ) (pro horní profil 56 x 58) Krycí plech T3s ( ) B D 20 A P008_ KBT 5 ( ) (pro horní profil 56 x 58) Krycí plech T3r ( ) B C R3 0 D 20 A Krycí plech T3b ( ) 30 B C 20 A 30 D 41

42 P008_ KBT 7 ( ) (pro horní profil 56 x 58) Krycí plech T1c ( ) D 20 A P008_ KBT 8 ( ) (pro horní profil 56 x 58) Krycí plech T4c ( ) B D 20 A P008_ KBT 9 ( ) (pro horní profil 56 x 58) Krycí plech T4s ( ) B D 20 A 42

43 VENKOVNÍ ŽALUZIE P008_ KBT 10 ( ) (pro horní profil 56 x 58) Krycí plech T4b ( ) Držáky pro zaomítací řešení P008_ KBT 6 ( ) (pro horní profil 56 x 58) Krycí plech T2u ( ) Krycí plech T3u ( ) P008_ KBT 11 ( ) (pro horní profil 56 x 58) Krycí plech T4u ( ) 43

44 Vedení vodící lištou Vodící lišty platí pro: Cetta 50, Cetta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Zetta 90, Setta 65, Setta 90 P 018/2 ( ) P 018/1 ( ) P 016/1 ( ) P 017/1 ( ) P 018/4 ( ) P 017/5 ( ) SZ - šířka žaluzie DL - délka lamely = šířka žaluzie - 50 mm VZ - výška žaluzie VL - výška vodící lišty = výška žaluzie - 56 mm P018/3 ( ) P018/31 ( ) P018/5 ( ) P018/51 ( ) 44

45 VENKOVNÍ ŽALUZIE Vodící lišta jednoduchá P 018/1 ( ) Pro montáž do špalety (bez použití vynašeče) Vodící lišta jednoduchá P 018/1 ( ) Pro montáž na rám a na fasádu (s použitím vynašeče) Vodící lišta jednoduchá P 018/2 ( ) Pro montáž do špalety (bez použití vynašeče) Vodící lišta dvojitá P 017/1 ( ) Pro montáž na rám a na fasádu (s použitím vynašeče) ,5 18 9,4 20,7 Ø 12 11,5 39,8 45

46 Vodící lišta samonosná P 016/1 ( ) Pro montáž do špalety (bez použití vynašeče) Vodící lišta samonosná P 016/1 ( ) Pro montáž na rám a na fasádu (s použitím vynašeče) Vodící lišta kulatá jednostranná P 018/4 ( ) Pro montáž na rám a na fasádu (s použitím vynašeče) Vodící lišta kulatá oboustranná P 017/5 ( ) Pro montáž na rám a na fasádu (s použitím vynašeče) 37,6 Ø 41,2 39,4 Ø 41,2 39,4 39,4 46

47 VENKOVNÍ ŽALUZIE Vodící lišta zaomítací P018/31 ( ) + P018/3 ( ) Pro montáž k zaomítání P018/31 ( ) P018/3 ( ) Vodící lišta zaomítací P018/51 ( , Al) Pro montáž k zaomítání Vložka do zaomítací lišty P018/5 ( , PVC) Držáky vodících lišt Držák vodící lišty P021 ( ) mm (pro vodící lištu P017/1) 40 Držák vodící lišty P021 ( ) mm (pro vodící lištu P018/1)

48 Držák lišty vodící teleskopický, mm P021/3 ( ) pro vodící lištu P018/1, P018/4 a P017/5 Držák lišty vodící teleskopický, mm P021/4 ( ) pro vodící lištu P018/1, P018/4 a P017/ Držák lišty vodící teleskopický STS, mm P021/5 ( ) pro vodící lištu P016/1 Držák lišty vodící teleskopický STS, mm P021/6 ( ) 18,9 Ø1 7, ,7 18,2 39, ,

49 VENKOVNÍ ŽALUZIE Typ držáku lišty vodící Vzdálenost v. lišty od rámu okna ( mm) Držák lišty vodící, mm P021 ( ) Držák lišty vodící, mm P 021/1 ( ) Držák lišty vodící, mm P 021/2 ( ) Držák lišty vodící teleskopický, mm P 021/ Držák lišty vodící teleskopický, mm P 021/ Držák lišty vodící teleskopický STS, mm P 021/ Držák lišty vodící teleskopický STS, mm P 021/ Doporučený počet držáků pro jednu vodící lištu dle výšky žaluzie ( mm) Výška žaluzie ( mm) ks < větší než

50 Typy vodítek pro žaluzie vedené vodícími lištami kovová vodítka plastová vodítka kovová vodítka nýtovaná kovová vodítka nýtovaná oboustranná 50

51 VENKOVNÍ ŽALUZIE Vedení lankem Typy vodítek pro žaluzie vedené lankem (Cetta 35, Cetta 50, Cetta 65, Cetta 80, Cetta 80-Flexi) Vodítko lanka rohové, mm P 031 ( ) Vodítko lanka rohové, mm P 031/1 ( ) Vodítko lanka rohové, mm P 031/2 ( ) Vodítko lanka rohové, mm P 031/3 ( ) Vodítko lanka rohové, mm P 031/4 ( ) Vodítko lanka rohové P 031/5 ( ) Vodítko lanka rohové, mm P 031/6 ( ) Napínací úhelník P043/1 ( ) Typ vodítka lanka Vzdálenost lanka od rámu okna ( mm) Vodítko lanka rohové, mm P Vodítko lanka rohové, mm P 031/ Vodítko lanka rohové, mm P 031/ Vodítko lanka rohové, mm P 031/ Vodítko lanka rohové, mm P 031/ Vodítko lanka rohové, P 031/5 76 Vodítko lanka rohové, mm P031/6 65 Vzdálenost vodícího lanka od rámu okna Pro Cetta 50 existují 3 různé vzdáleností lanka od rámu okna. Tato vzdálenost je dána roztečí otvorů v rohovém vodítku. Pro Cetta 65, Cetta 80 je určeno rohové vodítko s možností regulace vzdáleností lanka od rámu okna. 51

52 Ovládání klika Určení délky kliky Typy klik Klika 4hr. 45 a 90 (P 150/2, ) (Cetta 65, Setta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Zetta 90, Setta 90) DETAIL A DETAIL A X DETAIL B DETAIL B Klika 6hr. 45 a 90 (P 150/1, ) (Cetta 50) Klika 4hr. 90 s kardanem (P 150/3, ) (Cetta 65, Setta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Zetta 90, Setta 90) Klika 4hr. 90 odnímatelná (P 150/4, ) (Cetta 65, Setta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Zetta 90, Setta 90) 52

53 VENKOVNÍ ŽALUZIE Typy převodovky Převodovka se 4hr. otvorem P045 ( ) Převodovka se 4hr. otvorem průchozí P045/1 ( ) Převodovka se 6hr. otvorem P045/2 ( ) Převodovka se 4hr. otvorem prodloužená (STS) P045/4 ( ) Převodovka se 6hr. otvorem pro ovládání klikou (Cetta 35, Cetta 50) P228 ( ) Převodovka pro ovládání šňůrou (Cetta 35, Cetta 50) P227 ( ) 53

54 Schéma posunutí převodovky Poloha převodovky (možné posunutí) v horním profilu závisí na konkrétním osazení rámu okna, ostění. Osa převodovky je vzdálenost osy středu převodovky od vnějšího okraje vodící lišty, příp. od vnějšího okraje lamely v případě vedení ocelovým lankem. Bezpečnostní pokyny: Jakmile dosáhnete koncový doraz, nepokoušejte se už dále pohybovat klikou Klikou otáčejte pouze v příslušném směru, rovnoměrně a bez násilí 54

55 VENKOVNÍ ŽALUZIE Ovládání motorem Schéma zapojení standardního motoru Schéma zapojení RTS motoru 1 - Nulový vodič (N) 2 - Fázový vodič (L) 3 - Nezapojeno 4 - Ochranný vodič (PE) Parametr motor Somfy motor Geiger motor Elero Kroutící moment 6-18 Nm 3-20 Nm 5-9 Nm Příkon W W W Odběr proudu 0,41-0,7 A 0,4-0,85 A 0,45-0,85 A Jmenovité napětí 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz Otáčky 24 ot./min. 26 ot./min. 26 ot./min. Kapacita koncových spínačů Třída ochrany motoru IP54 IP54 IP44 Max. doba chodu cca 6 min. cca 6 min. 4-5 min. Hmotnost 1,35-2,41 kg - - Důležité pokyny: Montáž elektrického zařízení smí provádět pouze osoby s příslušnou kvalifikací Nepřipojujte k jednomu spínači nikdy více než jeden motor. Jedním spínačem může být ovládáno více pohonů jen u skupinového řízení. Pozn. Podrobná schémata zapojení naleznete v manuálech firmy Somfy, Geiger, Elero. Nastavení horní a spodní koncové pozice (dorazu) a) Motory Geiger, Elero, Somfy HTM - pomocí montážního kabelu Somfy Použité motory mají dva integrované, volně nastavitelné koncové vypínače. Bílé tlačítko je dolní doraz, černé (barevné) je horní doraz. Nastavení horní koncové pozice: Spustit žaluzii montážním kabelem cca. 300 mm pod požadovanou koncovou pozici. Pozn. montážní kabel pro nastavení dorazů v tomto případě však není nutný. Stisknout černé nastavovací tlačítko na motoru. Vyhrnout žaluzii do požadované horní koncové pozice. Spustit žaluzii po dobu cca. 6 sekund směrem dolů až černé nastavovací tlačítko slyšitelně vyskočí (cvaknutí). Horní koncová pozice je tímto uložena. Motory mají v sobě zabudován ještě jeden koncový doraz horní, tzv. nouzový. Je to hříbek v těle motorů a automaticky vypíná žaluzie jen v pohybu nahoru kdykoli, dotkne-li se jej horní lamela žaluzie. Nastavení spodní koncové pozice: Vyhrnout žaluzii ca. 300 mm nad požadovanou koncovou pozici. Stisknout bílé nastavovací tlačítko na motoru. Spustit žaluzii do požadované koncové pozice dolů. Vyhrnout žaluzii po dobu cca. 6 sek. směrem nahoru až bílé nastavovací tlačítko slyšitelně vyskočí (cvaknutí). Spodní koncová pozice je tímto uložena. V případě potřeby lze ale kdykoliv změnit nastavení. 55

56 Oprava nastavení Při nastavení koncové pozice se motor nastavuje na otáčkách. Pokud není koncová pozice správně nastavena, případně pokud se díky okolním vlivům a nárůstu tření změnilo chování žaluzie a tím i koncová pozice spodní lišty, musí být požadovaná koncová pozice opět nastavena, dle předchozího popisu. b) Nastavení koncových dorazů motory Somfy WT - pomocí montážního kabelu Somfy Použité motory nemají viditelně nastavitelné koncové vypínače. Nastavení horní koncové pozice: Spustit žaluzii montážním kabelem cca. 300 mm pod požadovanou koncovou pozici. Stisknout: na montážním kabelu Somfy tlačítko RTS na obyčejném montážním kabelu tlačítko nahoru a dolů zároveň Motor se protočí po dobu cca 1 sec. Vyhrnout žaluzii do požadované horní koncové pozice. Spustit žaluzii po dobu cca 3 sec. směrem dolů. Horní koncová pozice je tímto uložena. Motory mají v sobě zabudován ještě jeden koncový doraz horní, tzv.nouzový. Je to hříbek v těle motorů a automaticky vypíná žaluzie jen v pohybu nahoru kdykoli, dotkne-li se jej horní lamela žaluzie. Nastavení spodní koncové pozice: Vyhrnout žaluzii ca. 300 mm nad požadovanou koncovou pozici. Stisknout: na montážním kabelu Somfy tlačítko RTS na obyčejném montážním kabelu tlačítko nahoru a dolů zároveň Motor se protočí po dobu cca 1 sec. Vyhrnout žaluzii do požadované spodní koncové pozice. Spustit žaluzii po dobu cca 3 sec. směrem dolů. Spodní koncová pozice je tímto uložena. V případě potřeby lze ale kdykoliv změnit nastavení. Oprava nastavení Při nastavení koncové pozice se motor nastavuje na otáčkách. Pokud není koncová pozice správně nastavena, případně pokud se díky okolním vlivům a nárůstu tření změnilo chování žaluzie a tím i koncová pozice spodní lišty, musí být požadovaná koncová pozice opět nastavena, dle předchozího popisu. Doporučený kroutící moment pro žaluzie ovládané motorem (Nm) Šířka žal. ( mm) Výška žal. ( mm)

57 VENKOVNÍ ŽALUZIE Vyměření Vyměření standardní žaluzie Šířku i výšku měříme vždy minimálně ve třech místech. Výrobní rozměr žaluzie je vždy nejmenší naměřená hodnota. Zásadně zaměřujeme až po osazení stavebního otvoru rámem, příp. oknem až je dokončeno venkovní i vnitřní ostění, včetně parapetů. Způsob zaměření venkovních žaluzií je natolik specifická záležitost, že technickou stránku doporučujeme vždy konzultovat na staveništi. Jsou možná i jiná specifická řešení. SZ VZ DL VL - šířka žaluzie - výška žaluzie - délka lamely - délka vodící lišty VL = VZ - 65 mm Horní profil je v případě ovládání motorem zkrácen o 5 mm. V případě ovládání klikou je délka horní profilu závislá na posunutí převodovky. Poloha převodovky (možné posunutí) v horním profilu závisí na konkrétním osazení rámu okna, ostění. Rozteč žebříčku závisí na volbě ovládání (pohybuje se v rozmezí mm) Vyměření spojené žaluzie Šířku i výšku měříme vždy minimálně ve třech místech. Výrobní rozměr žaluzie je vždy nejmenší naměřená hodnota. Zásadně zaměřujeme až po osazení stavebního otvoru rámem, příp. oknem až je dokončeno venkovní i vnitřní ostění, včetně parapetů. Způsob zaměření venkovních žaluzií je natolik specifická záležitost, že technickou stránku doporučujeme vždy konzultovat na staveništi. Jsou možná i jiná specifická řešení. 57

58 Postup standardní montáže venkovní žaluzie Montáž smí provádět jen kvalifikovaný odborný pracovník! Stavební připravenost pro montáž: - hotové ostění, fasáda probarvená, hotové vnější parapety. Kontrola: - před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže či vlastní žaluzie, sdělte prosím výrobci. Nářadí k montáži: 1. Svinovací metr 2. Vodováha 3. Tužka 4. Kladívko 5. Vrtačka elektrická a vrtáky dle podkladního materiálu 6. Akumulátorová vrtačka 7. Magnetický nástavec 8. Bity PZ2, PH2, magnetický nástavec na šestihrannou hlavu 8 a Sada imbusových klíčů 10. Montážní kabel 11. Malá račna a ořech Sada šroubováku izolovaných elektro 1. 1/2 L L

59 VENKOVNÍ ŽALUZIE

60

61 VENKOVNÍ ŽALUZIE Základní typy montáže Montáž žaluzie do vytvořené kapsy (strop / stěna) Montáž žaluzie do špalety na rám okna (strop / stěna) Montáž žaluzie do špalety na rozšiřovací profil (strop / stěna) Všechny tři základní typy montáže mohou být ve dvou variantách: a) Krycí schránka přiznaná Postup montáže: 1. Změřit otvor a porovnat s hotovou připravenou žaluzií, zkontrolovat ovládání. 2. Rozvrhnout umístění držáků žaluzie tak, aby nezasahovaly do tex.pásků. 3. Vodorovně upevnit držáky. 4. Žaluzii zasunout do objímek v držácích a zajistit. Nedotahovat šroubky objímek. 5. Připravit průchod pro ovládání klikou nebo šňůrou. Pokud je el.ovládání, zapojit zástrčku. 6. Zevnitř namontovat průchodku kliky, pokud je trn dlouhý, zkrátit na potřebnou délku. Protáhnout nekonečnou šňůru vytvořeným otvorem. Namontovat krytku průchodu šňůry. 7. Dotáhnout šroubky na objímkách v držácích. 8. Nasadit na vodítka lamel vodící lišty, které jsou již opatřeny držáky vodících lišt a tyto namontovat na rám okna nebo do ostění (u montáže do ostění se nepoužívají držáky vodících lišt a vodící lišta se montuje přes otvory vytvořené v těle vodící lišty). Vodící lišty musí být namontovány uprostřed horního profilu žaluzie. 9. Spustit žaluzii do spodní polohy (namontovat držáky lanka pokud má žaluzie lamely vedené lankem). Zároveň provést kontrolu, zda vodící lišty nebo lanka nesvírají lamely. Zkontrolovat svislou polohu vodících lišt. 10. Při sklopených lamelách nasadit krycí schránku na držáky, zastrčit prodloužení držáku (dotáhnout fixační šroubek) do kapsy vytvořené na krycím plechu a přes otvor v držáku žaluzie krycí plech zajistit šroubem (texem). 11. Kontrolu žaluzie poháněné motorem provést montážním kabelem, případně doseřídit koncové polohy motoru a připojením žaluzie na přívodní kabel. 12. Připevnit držák kliky v interiéru. Zapojit ovládací spínač dle dodaného schématu zapojení. b) Krycí schránka včleněna do zateplovacího systému nebo obvodového pláště Postup montáže: 1. Namontovat držáky žaluzie. 2. Nasadit krycí plech (může být i s bočnicemi), zastrčit prodloužení držáku (dotáhnout fixační šroubek) do kapsy vytvořené v krycím plechu a zajistit přes otvor v držáku šroubem (texem). 3. Vyvrtat průchod pro ovládání klikou. Po zateplení objektu nebo zhotovení obvodového pláště probíhá montáž žaluzie dle předešlého návodu. 61

62 SCHÉMA VENKOVNÍ ŽALUZIE ZETTA 70, ZETTA 90 VERTIKÁLNÍ ŘEZ OVLÁDÁNÍ KLIKOU Vedení lamel ve vodící liště 62

63 VENKOVNÍ ŽALUZIE SCHÉMA VENKOVNÍ ŽALUZIE ZETTA 70, ZETTA 90 VERTIKÁLNÍ ŘEZ OVLÁDÁNÍ KLIKOU Vedení lamel ve vodící liště - s rozšířením 63

64 SCHÉMA VENKOVNÍ ŽALUZIE ZETTA 70, ZETTA 90 HORIZONTÁLNÍ ŘEZ OVLÁDÁNÍ KLIKOU 64

65 VENKOVNÍ ŽALUZIE SCHÉMA VENKOVNÍ ŽALUZIE ZETTA 70, ZETTA 90 HORIZONTÁLNÍ ŘEZ OVLÁDÁNÍ KLIKOU Vedení lamel ve dvojité vodící liště. 65

66 SCHÉMA VENKOVNÍ ŽALUZIE ZETTA 70, ZETTA 90 HORIZONTÁLNÍ ŘEZ OVLÁDÁNÍ MOTOREM 66

67 VENKOVNÍ ŽALUZIE SCHÉMA VENKOVNÍ ŽALUZIE CETTA 80, CETTA 65 VERTIKÁLNÍ ŘEZ OVLÁDÁNÍ KLIKOU Vedení lamel ve vodící liště. 67

68 SCHÉMA VENKOVNÍ ŽALUZIE CETTA 80, CETTA 65 VERTIKÁLNÍ ŘEZ OVLÁDÁNÍ KLIKOU Vedení lamel ocelovým lankem. 68

69 VENKOVNÍ ŽALUZIE SCHÉMA VENKOVNÍ ŽALUZIE SETTA 65/90 VERTIKÁLNÍ ŘEZ OVLÁDÁNÍ KLIKOU 69

70 SCHÉMA VENKOVNÍ ŽALUZIE SETTA 65/90 VERTIKÁLNÍ ŘEZ OVLÁDÁNÍ MOTOREM 70

71 VENKOVNÍ ŽALUZIE SCHÉMA VENKOVNÍ ŽALUZIE SETTA 65/90 HORIZONTÁLNÍ ŘEZ OVLÁDÁNÍ MOTOREM 71

72 ISOTRA a.s. E - mail: objednavky@isotra.cz Bílovecká 2411/1, OPAVA TEL: FAX: Objednávkový list VENKOVNÍ ŽALUZIE "Cetta, Zetta a Setta" - List 1 žaluzie Objednavatel:. zakázky: Faktura ní adresa: Dodací adresa: Obj.dne: Tel.: Fax: I O: Termín dodání: DI : Typ 14) Barva 13) Žeb í ek typ 1) Lišta vodící 12) Typ 0) Rozm ry žaluzie Barva 13) Ší ka (mm) Výška (mm) Lamela barva Ovládání Profily Vedení Pozice Kus Vedení typ 11) Držák žaluzie 15) Krycí plech rozm r A 16) Žaluzie sp ažená po adí a typ 17) Žaluzie DUO, provedení (mm) 18) Profil horní mater. 8) Profil horní barva 9) Profil spodní barva 10) Vodící lišta Držák vedení Ovlád. umíst ní 2) Ovládání typ 3) Ovládání délka 4) Klika barva 5) P evodovka typ 6) Osa p evodovky (mm) 7) Poznámka : 0) standard: C35, C50, C65, C80, C80F, Z70, Z90, S65, S90 (jen C35 a C50 možno ovládat š rou) 4) Zadejte obvod nekone né š ry nebo délku kliky v nataženém stavu pro p eklad HELUZ: C65H, C80H, C80FH, Z70H, Z90H, S65H, S90H 5) Elox-E (standard), šedá-š nebo bílá-b. V proved. Fe trubka v plastu. C35 a C50 jen v Elox. 1) zvolte typ žeb í ku - 0ST-standard pro typ Cetta a Flexi, 0CIK-provedení Slim pouze C80Slim, 6) 4hr.-4, 4hr.pr chozí-4p, 4hr.prodloužená-4V, 6hr.-6. Standardní délka trnu kliky 350 mm 0HZ-žeb í ek há ek standard pro Setta a Zetta, 0HG-žeb í ek há ek HAGO pouze pro Settu, Standard pro C35 a C50-6hr., pro ostatní žaluzie - 4hr. 0LT - oboustranné nakláp ní pro Cetta a Cetta Flexi 7) 0 - osa p evodovky lícuje s vn jším okrajem horního profilu, u vedení lankem s 2) Ovládání levé - L, pravé - P, u kliky a motoru i varianta st ed - S. Pohled ze str. interiéru vn jším okrajem lamely. + znamená vysunutí p evodovky, - zasunutí p evodovky 3) Š ra, klika 4-hran. nebo 6-hran., 45 o nebo 90 o, motory - viz. tabulka "Pokyny list 2" Pro žaluzie v tších rozm r klika se 4-hranem., pro žaluzie Heluz jen p evodovka 90 0 Pro veškeré obchodní vztahy platí ustanovení Všeobecných obchodních podmínek fa. ISOTRA a.s. v platném zn ní, pokud není stanoveno jinak. Platnost: od list 1/6 72

73 VENKOVNÍ ŽALUZIE ISOTRA a.s. E - mail: objednavky@isotra.cz Bílovecká 2411/1, OPAVA TEL: FAX: Objednávkový list VENKOVNÍ ŽALUZIE "Cetta, Zetta a Setta" - List 2 pokyny k vypln ní 8) Pro C35 a C50 jen profil Fe-ozna Fe, pro ost. typy profil Fe-Fe, profil Fe obrácený- FeO, 13) Standard Elox. Možný nást ik do RAL profil hliníkový-al, profil hliníkový obrácený-alo. Standard Fe profil 14) Zvolte typ držáku vodící lišty: V1- V7, nebo vodítko lanka: U1 - U5 viz. tabulka list 3 9) Pro C35 a C50 RAL 9003 (standard) a 9006, pro ostatní typy pozink-zn (standard) 15) Zvolte typ držáku žaluzie dle typu krycího plechu, viz. tabulka list 2 nebo eloxovaný AL. Možnost nást ik do RAL 16) Zadejte výšku krycího plechu - rozm r A. Nutné pro stanovení prodloužení držáku 10) Pro C35 a C50 RAL 9003 (standard) a 9006, pro ostatní typy elox. AL. Možnost do RAL 17) Zvolte variantu sp ažených žaluzií viz. tabulka list 2. Po adí se udává z leva do 11) U C35 jen lanko, u C50, C65/80 a C80F lanko i vod. lišta, u Z70 a Z90 jen vod. lišta. prava. Pohled ze strany interiéru. Varianty vedení viz. tabulka list 3 18) Zadejte rozm r od horní hrany horního profilu po osu kde dochází k rozd lení žaluzie 12) Zadejte kombinaci vodících lišt viz. tabulka list 3 a obrázková nápov da tabulka list 4. na ást zav enou a otev enou. Žaluzie v provedení DUO jen pro výrobky C65/80 a C80F Standard - bude zadáno do výroby v p ípad, že nebude zadána jiná varianta!!! 3) Ovládání typ 15) Držák žaluzie 15) Držák žaluzie 16) Krycí plech rozm r A Zkr. Název Zkr. Název Zkr. Název Zkr. Název 40 4hr. KLIKA 45 (32x70) P6 V šák [ P 512 ] - standard pro C35/50 KBT6 Držák žaluzie mechanický KBT06 ( )* 90 4hr. KLIKA 90 (23x85) P4 V šák stropní [ P 512/4 ] pro C35/50 KBT7 Držák žaluzie mechanický KBT07 ( )* 91 4hr. KLIKA 90 odnímatelná (27x85) P5 V šák bo ní [ P 512/5 ] pro C35/50 KBT8 Držák žaluzie mechanický KBT08 ( )* 92 4hr. KLIKA 90 s kardanem (23x85) P Držák pevný [ P 513 ] pro C35/50 KBT9 Držák žaluzie mechanický KBT09 ( )* A 48 6hr. KLIKA 45 (22x85) P2 V šák Fe [ P 002 ] KBT10 Držák žaluzie mechanický KBT10 ( )* 49 6hr. KLIKA 45 malá (17x73) P2S V šák Fe CLICK [ P 002/3 ] KBT11 Držák žaluzie mechanický KBT11 ( )* 480) 98 6hr. KLIKA 90 (23x85) P2/1 V šák Al [ P 002/1 ] *) Individuální termín dodání. 0o BEZ KLIKY odním.(dodání pr chodky) Držák pevný Fe 133 mm [ P 010 ] 17) Žaluzie sp ažená P3 0 BEZ nebude vyb.ovl. (pro sp ažené žal.) standard pro ostatní žaluzie Zkr. Název X JINÉ ovládání - PROJEDNAT s OZ K Držák stv.fe mm [ P 010/1 ] 0 není sp ažená žaluzie M6 MOTOR "S" 6Nm do 10 m² D Držák stv.fe mm [ P 010/2 ] 1/2 1. sp ažená ze 2 M10 MOTOR "S" 10Nm do 16 m² P3S Držák pevný CLICK 133 mm [ P 009 ] 2/2 2. sp ažená ze 2 M20 MOTOR "S" 20Nm do 20 m² KS Držák stv.click mm [ P 009/1 ] 1/2u4 1. sp ažená ze 2 úhel do 45 G3 MOTOR GJ 3Nm do 7 m² DS Držák stv.click mm [ P 009/2 ] 2/2u4 2. sp ažená ze 2 úhel do 45 G6 MOTOR GJ 6Nm do 13 m² P3Al Držák pevný Al 133 mm [ P 011 ] 1/2u9 1. sp ažená ze 2 úhel do 90 G10 MOTOR GJ 10Nm do 21 m² KAl Držák stv. Al mm [ P 011/1 ] 2/2u9 2. sp ažená ze 2 úhel do 90 G MOTORY Geiger (automaticky) DAl Držák stv. Al mm [ P 011/2 ] 1/3 1. sp ažená ze 3 S MOTORY Somfy (automaticky) 0 BEZ držáku 2/3 2. sp ažená ze 3 R6 MOTOR Somfy "RTS" 6Nm do 10m² X JINÝ dle tech.ná rtu - PROJEDNAT s OZ 3/3 3. sp ažená ze 3 R10 MOTOR Somfy "RTS" 10Nm do 16m² KBT1 Držák žaluzie mechanický KBT01 ( )* 1/3u4 1. sp ažená ze 3 úhel do 45 SN Š ra ovládací KBT2 Držák žaluzie mechanický KBT02 ( )* 2/3u4 2. sp ažená ze 3 úhel do 45 KBT3 Držák žaluzie mechanický KBT03 ( )* 3/3u4 3. sp ažená ze 3 úhel do 45 KBT4 Držák žaluzie mechanický KBT04 ( )* 1/3u9 1. sp ažená ze 3 úhel do 90 KBT5 Držák žaluzie mechanický KBT05 ( )* 2/3u9 2. sp ažená ze 3 úhel do 90 Platnost: od *) Individuální termín dodání. 3/3u9 3. sp ažená ze 3 úhel do 90 Pro veškeré obchodní vztahy platí ustanovení Všeobecných obchodních podmínek fa. ISOTRA a.s. v platném zn ní, pokud není stanoveno jinak. list 2/6 73
