MANUÁL A CENÍK INTERIÉROVÝCH ŽALUZIÍ PLISÉ SÍTÍ PROTI HMYZU

Transkript

1 MANUÁL A CENÍK INTERIÉROVÝCH ŽALUZIÍ PLISÉ SÍTÍ PROTI HMYZU Vydání 08

2 Obsah Obchodní a záruční podmínky Horizontální žaluzie - VENICE Barevné kombinace žaluzií VENICE. 8 Žaluzie pro plastová okna EURO VENICE 9 Žaluzie EURO WOOD LINE. 13 Způsoby zaměření a montáže žaluzií. 14 Dřevěné žaluzie 50 mm 16 Vertikální žaluzie. 22 PLISÉ.. 25 Plisé technické charakteristiky.. 26 Plisé popisy typů.. 28 Ceníky plisé.. 38 SÍTĚ proti hmyzu.. 45 Objednávkové formuláře 48 2

3 Obchodní a záruční podmínky : 1. Obecně Tyto obchodní a dodací podmínky mají sloužit k jasnému a jednoznačnému stanovení vztahů k objednatelům. 2.Platnost Tyto všeobecné obchodní a dodací podmínky platí, pokud si smluvní strany písemně nesjednaly něco jiného. Udělením objednávky uznává objednatel tyto podmínky, které jsou součástí prodejního katalogu nebo ceníku ARQUATI. Stávají se tedy obsahem a podstatnou náležitostí všech smluv uzavřených mezi objednatelem a zhotovitelem (dodavatelem). 3.Ceny Pokud není výslovně sjednáno něco jiného, ceny se rozumí fco výrobní závod a obsahují obvyklé balení. Ceny jsou stanoveny na základě platných ceníků a nákladů daných v okamžiku uvedení ceny. Pokud dojde ke změně nákladů k datu dodávky, jdou tyto změny ve prospěch, resp. k tíži objednatele. 4.Splnění dodávky, přechod nebezpečí Splnění dodávky: Zboží bude dodáno: - převzetím zboží objednatelem v sídle, v místě montáže nebo ve výrobním závodě - předáním zboží k přepravě smluvnímu dopravci. V případě, že ze strany objednatele bude požadováno jiné místo určení, potom nese s tím spojené vícenáklady. Zhotovitel je oprávněn dodat zboží i částečně nebo předčasně. Přechod nebezpečí: Přechod nebezpečí je sjednán v následujících případech takto: Při prodeji ze závodu přechází nebezpečí ze zhotovitele na objednatele okamžikem, kdy je dáno k dispozici objednateli nebo převzetím zboží po provedené montáži na místě určení. 5.Placení Platby budou prováděny podle dohodnutých platebních podmínek. Pokud objednatel souhlasí s platbou celé ceny dodávky předem, má nárok na poskytnutí slevy, která se stává součástí cenových ujednání (viz bod 3). 6. Prodlení s placením, náhrada nákladů Pokud faktura nebude uhrazena ve stanovené době, činí sankce za každý den prodlení 0,3 % z fakturované částky. Objednatel se v případě prodlení s placením účtu zavazuje zaplatit zhotoviteli také veškeré náklady spojené s vymáháním a inkasem pohledávky včetně nákladů právního zastoupení. 7.Objednávky, potvrzení objednávky Za účelem předcházení nedorozumění platí pouze písemné objednávky. Telefonické nebo ústní objednávky musí být bez zbytečného odkladu potvrzeny písemně. Jinak za jejich včasné a správné vyřízení nenese dodavatel zodpovědnost. 8. Dodací lhůty Stanovená dodací lhůta platí jako fixní termín pouze v případě, pokud takto byla označena výslovně a písemně. Dodací lhůta se rozumí ode dne přijetí objednávky do dne, kdy zboží opustí závod zhotovitele, příp. dnem provedení montáže. Pokud nebude sjednáno něco jiného, začíná dodací lhůta běžet nejpozději s: a) datem potvrzení objednávky b) datem splnění všech technických, obchodních a finančních předpokladů ze strany objednatele c) datem, kdy zhotovitel obdržel příslušnou zálohu nebo byl otevřen akreditiv. Pokud je zhotovitel v prodlení s dodávkou, zavazuje se projednat prodloužení dodací lhůty s objednatelem a stanovit písemně nový termín dodání. 9. Provedení, barevné tóny Nepatrným barevným odchylkám, stejně jako jiným malým odlišnostem a poškození povrchu nelze zabránit a nelze je proto považovat za vady. 10. Rozsah záruky za jakost, reklamace Veškeré reklamace je povinen objednatel oznámit písemně. Zhotovitel je povinen podle následujících podmínek odstranit závady, které spočívají v konstrukčních chybách, vadném materiálu nebo provedení. Tato odpovědnost se omezuje pouze na vady, které se vyskytnou do 24 měsíců ode dne přechodu nebezpečí. Na motory a jiná elektrická zařízení se poskytuje záruka pouze za předpokladu, že přípoje a napojení kabelů je provedeno podle rozvodných plánů zhotovitele a koncesovaných firem. Zhotovitel zodpovídá za vady pouze v případě, že objednatel oznámí písemné vady bez zbytečného odkladu, nejpozději následující pracovní den po jejich zjištění. Zhotovitel je povinen po řádném oznámení vad, za které podle ustanovení tohoto článku odpovídá, podle své volby: a) vadné zboží opravit na místě b) vyžádat si zaslání vadného zboží nebo vadných dílů k opravě. Objednatel je povinen odeslat zboží podle pokynů zhotovitele bez zbytečného odkladu, nejpozději do 3 dnů od oznámení místa, kam má být zboží odesláno. c) bezplatně nahradit vadné zboží d) bezplatně nahradit vadné díly V případě odstranění vady se neprodlužuje záruční lhůta. Veškeré další nároky na náhradu škody, ztrátu času, ušlý zisk, cestovní náklady atp. jsou vyloučeny a nebudou uznány. Odpovědnost zhotovitele se omezuje pouze na vady, které vzniknou v důsledku obvyklých provozních podmínek a při dodržování návodu k použití. 11. Ručení za výrobek Zhotovitel neručí za škody a následné škody, které vzniknou na základě vady zboží. 12.Vrácení zboží Zboží a díly, které byly dodány na základě smlouvy nelze vyměnit nebo vrátit. 3

4 13. Výhrada vlastnictví Zboží zůstává do úplného zaplacení vlastnictvím zhotovitele. V případě, že dojde před úplným zaplacením k prodeji zboží třetímu, je objednatel povinen převést na zhotovitele veškeré pohledávky a závazky z tohoto prodeje. 14. Škody při přepravě V případě, že dojde k poškození zboží během přepravy, je objednatel povinen oznámit bez zbytečného odkladu škodu přepravci a s ním řešit případnou reklamaci. 15. Skladné Pokud objednatel neodebere objednané zboží do 15-ti pracovních dnů po písemném upozornění, že zboží je připraveno k převzetí (či montáži), účtuje zhotovitel poplatek za skladné ve výši 0,1 % z ceny zboží za každý započatý týden. Zároveň zhotovitel zasílá fakturu za objednané zboží a začíná běžet dohodnutá lhůta splatnosti. 16. Storno Storno zakázky může objednatel provést pouze písemně, a to do 24 hodin po uzavření smlouvy. V tom případě je mu účtován storno poplatek ve výši 15 % z celkové objednávky. Při stornu objednávky po tomto termínu, kdy je zboží již skutečně ve výrobě, objednatel souhlasí se zaplacením plné ceny zboží. 4

5 INTERIÉROVÉ HORIZONTÁLNÍ ŽALUZIE 5

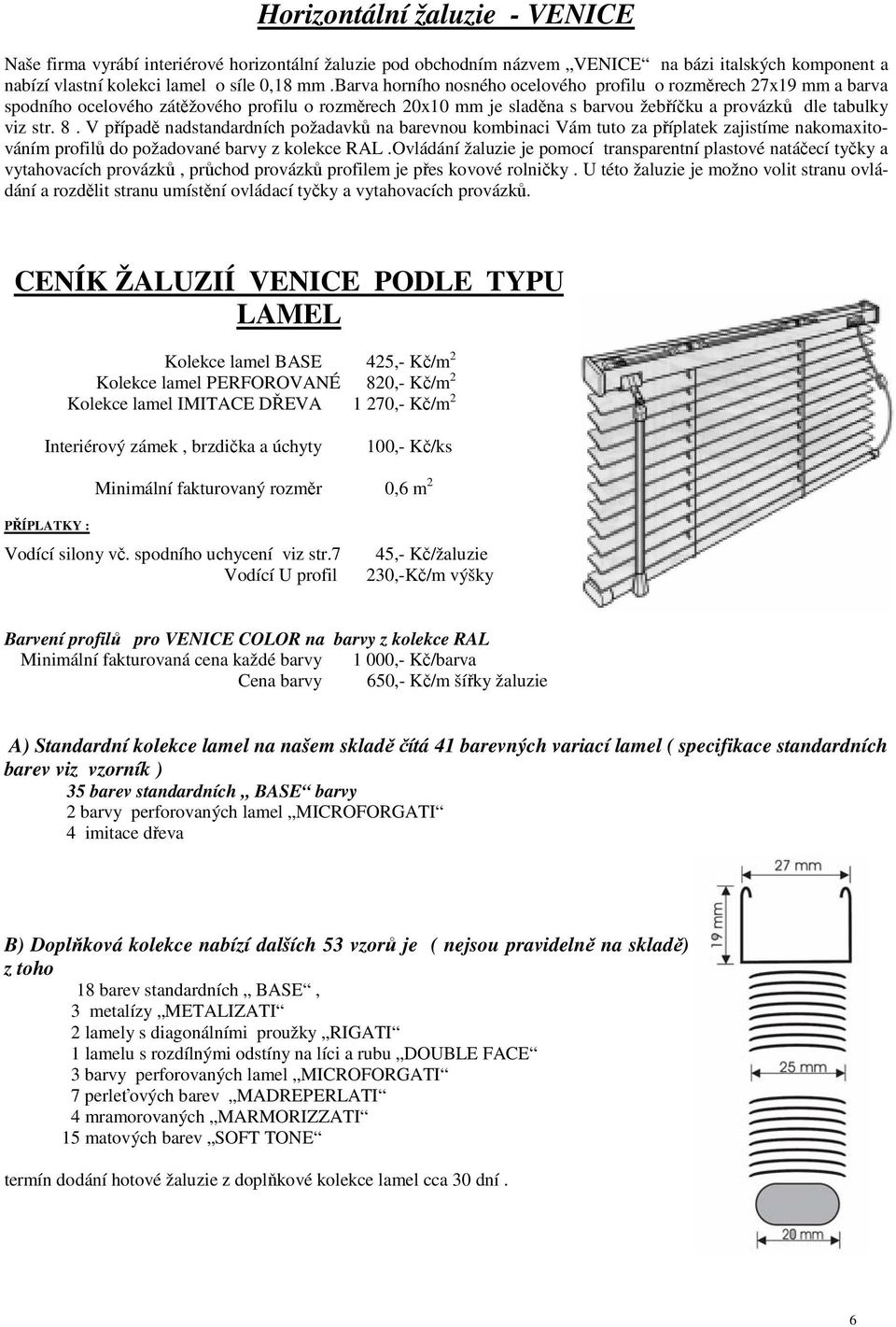

6 Horizontální žaluzie - VENICE Naše firma vyrábí interiérové horizontální žaluzie pod obchodním názvem VENICE na bázi italských komponent a nabízí vlastní kolekci lamel o síle 0,18 mm.barva horního nosného ocelového profilu o rozměrech 27x19 mm a barva spodního ocelového zátěžového profilu o rozměrech 20x10 mm je sladěna s barvou žebříčku a provázků dle tabulky viz str. 8. V případě nadstandardních požadavků na barevnou kombinaci Vám tuto za příplatek zajistíme nakomaxitováním profilů do požadované barvy z kolekce RAL.Ovládání žaluzie je pomocí transparentní plastové natáčecí tyčky a vytahovacích provázků, průchod provázků profilem je přes kovové rolničky. U této žaluzie je možno volit stranu ovládání a rozdělit stranu umístění ovládací tyčky a vytahovacích provázků. CENÍK ŽALUZIÍ VENICE PODLE TYPU LAMEL Kolekce lamel BASE 425,- Kč/m 2 Kolekce lamel PERFOROVANÉ 820,- Kč/m 2 Kolekce lamel IMITACE DŘEVA 1 270,- Kč/m 2 Interiérový zámek, brzdička a úchyty 100,- Kč/ks Minimální fakturovaný rozměr 0,6 m 2 PŘÍPLATKY : Vodící silony vč. spodního uchycení viz str.7 Vodící U profil 45,- Kč/žaluzie 230,-Kč/m výšky Barvení profilů pro VENICE COLOR na barvy z kolekce RAL Minimální fakturovaná cena každé barvy 1 000,- Kč/barva Cena barvy 650,- Kč/m šířky žaluzie A) Standardní kolekce lamel na našem skladě čítá 41 barevných variací lamel ( specifikace standardních barev viz vzorník ) 35 barev standardních BASE barvy 2 barvy perforovaných lamel MICROFORGATI 4 imitace dřeva B) Doplňková kolekce nabízí dalších 53 vzorů je ( nejsou pravidelně na skladě) z toho 18 barev standardních BASE, 3 metalízy METALIZATI 2 lamely s diagonálními proužky RIGATI 1 lamelu s rozdílnými odstíny na líci a rubu DOUBLE FACE 3 barvy perforovaných lamel MICROFORGATI 7 perleťových barev MADREPERLATI 4 mramorovaných MARMORIZZATI 15 matových barev SOFT TONE termín dodání hotové žaluzie z doplňkové kolekce lamel cca 30 dní. 6

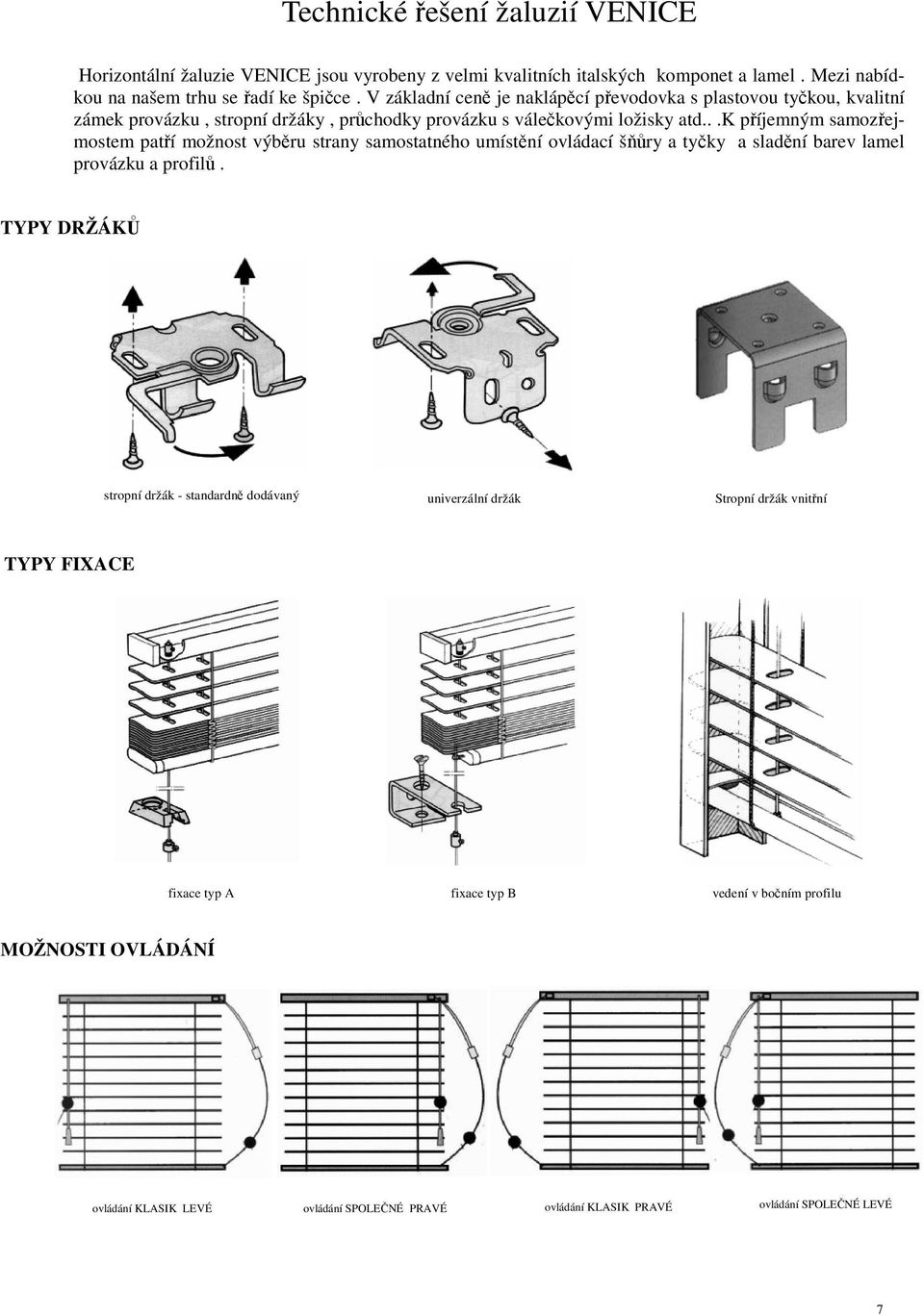

7 Technické řešení žaluzií VENICE Horizontální žaluzie VENICE jsou vyrobeny z velmi kvalitních italských komponet a lamel. Mezi nabídkou na našem trhu se řadí ke špičce. V základní ceně je naklápěcí převodovka s plastovou tyčkou, kvalitní zámek provázku, stropní držáky, průchodky provázku s válečkovými ložisky atd...k příjemným samozřejmostem patří možnost výběru strany samostatného umístění ovládací šňůry a tyčky a sladění barev lamel provázku a profilů. TYPY DRŽÁKŮ stropní držák - standardně dodávaný univerzální držák Stropní držák vnitřní TYPY FIXACE fixace typ A fixace typ B vedení v bočním profilu MOŽNOSTI OVLÁDÁNÍ ovládání KLASIK LEVÉ ovládání SPOLEČNÉ PRAVÉ ovládání KLASIK PRAVÉ ovládání SPOLEČNÉ LEVÉ 7

8 Barevné kombinace žaluzií VENICE lamely profily žěbříček - šňůry kód popis VENICE VENICE COLOR VENICE VENICE COLOR 001 bílá sněhově 001 NE bílá 001 NE slonová kost slonová kost tmavší béžová želvová tmavší sv.káva hnědá hnědá tm žlutá sv žlutá tm lososová 001 Indivi růžová sv 001 duálně růžová Komaxito- 240 oranžová vané 035 červená vínová 001 profily BASE 232 fialková do 015 modrá sv modrá 001 odstínů modrá tm tyrkysová 001 RAL zelená sv zelená zelená tm bílá perforace stříbrná perforace stříbrná stříbrná metalíza šedá sv šedá černá cihlová zlatá metalíza měděná metalíza Zelená metalíza Modrá metalíza PERFOROVANÉ 199 Perforovaná bílá Perforovaná stříbrná imitace zlatý dub IMITACE DŘEVA 794 imitace sakura imitace buk imitace sv.dřevo

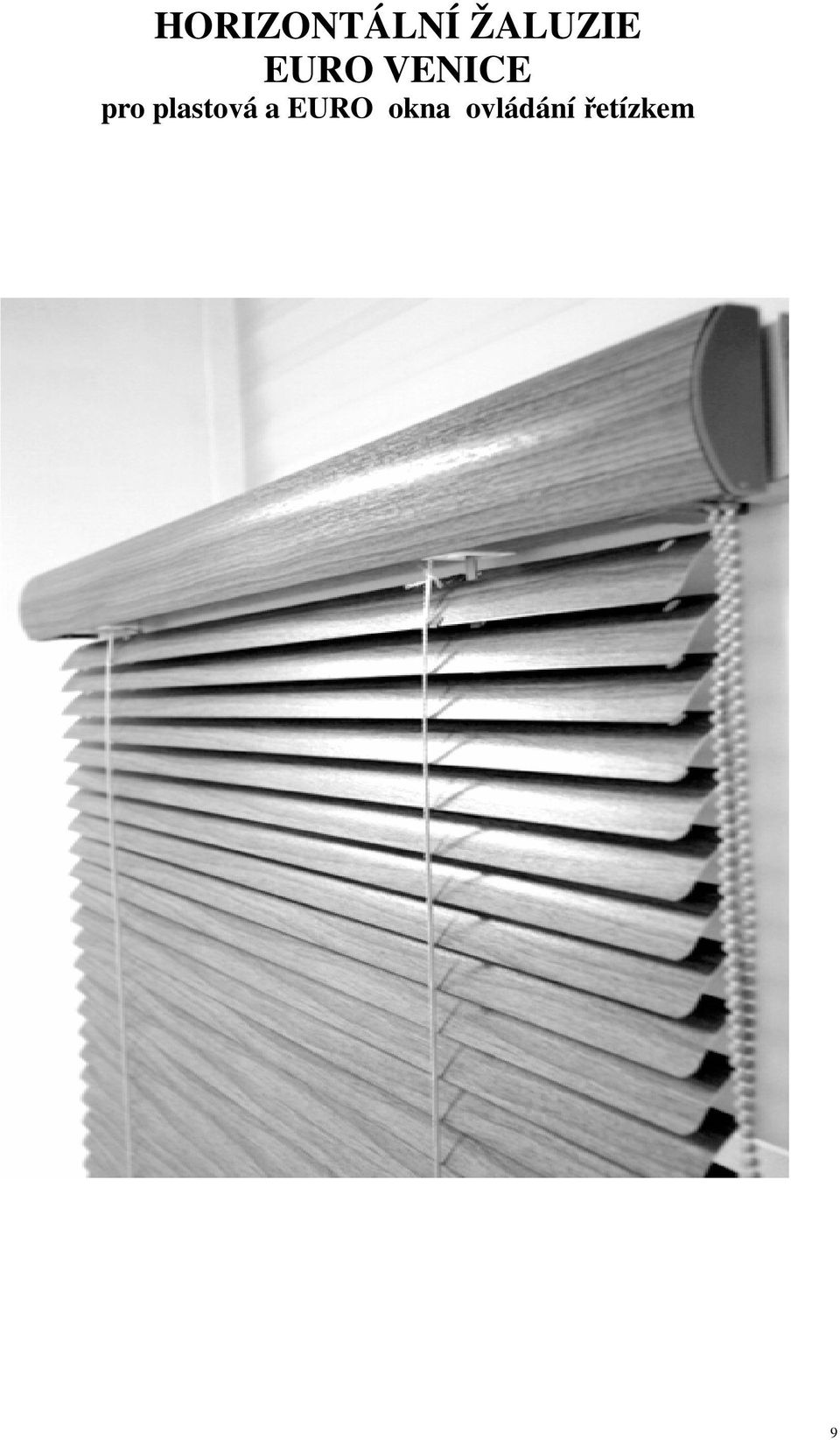

9 HORIZONTÁLNÍ ŽALUZIE EURO VENICE pro plastová a EURO okna ovládání řetízkem 9

10 HORIZONTÁLNÍ ŽALUZIE EURO VENICE pro plastová a EURO okna ovládání řetízkem Jedná se o nový model oblíbených žaluzií řady ISO, pro plastová okna a dřevěná EURO okna s integrovaným předním profilem z jednoho kusu bez bočních plastových krytek. Barvu horního profilu a spodního zátěžového je možno volit z bílé,hnědé,okrové a stříbrné barvy, ve stejných barvách jsou textband a ovládací řetízek. Žaluzie je opatřena fixací.lamely viz kolekce VENICE, ceny jsou rozděleny dle typu lamel. Ceník EURO VENICE lamely BASE Příplatky : planetová převodovka doporučena od rozměrů 2,5 m 2 850,-Kč/ks fixace do dřeva 20 Kč/pár Horní krycí profil RENOLIT IMITACE DŘEVA 300,-Kč/bm Domykavé = celostínicí provedení + 10% 10

11 EURO VENICE pro plastová a EURO okna ovládání řetízkem Jedná se o nový model oblíbených žaluzií řady ISO, pro plastová okna a dřevěná EURO okna s integrovaným předním profilem z jednoho kusu bez bočních plastových krytek. Barvu horního profilu a spodního zátěžového je možno volit z bílé,hnědé,okrové a stříbrné barvy, ve stejných barvách jsou textband a ovládací řetízek, Žaluzie je opatřena fixací. Lamely viz kolekce VENICE, ceny jsou rozděleny dle typu lamel. Ceník EURO VENICE lamely PERFOROVANÉ Příplatky : planetová převodovka od rozměrů 2,5 m 2 780,-Kč/ks fixace do dřeva 20 Kč/pár Horní krycí profil RENOLIT IMITACE DŘEVA 300,-Kč/bm Domykavé = celostínicí provedení + 10% 11

12 EURO WOOD LINE - eko pro plastová a EURO okna ovládání řetízkem Jedná se o model oblíbených žaluzií řady ISO, pro plastová okna a dřevěná EURO okna s integrovaným předním profilem z jednoho kusu bez bočních plastových krytek. Barvu horního profilu a spodního zátěžového je možno volit z několika provedení v ZÁKLADNÍ BAREVNÉ ŠKÁLE, BÍLÁ, STŘÍBRNÁ, OKROVÁ A HNĚDÁ, textband a ovládací řetízek hnědý nebo okrový. Žaluzie je opatřena fixací Ceník EURO WOOD LINE - EKO Příplatky : planetová převodovka od rozměrů 2,5 m 2 fixace do dřeva 20 Kč/pár 850,-Kč/ks Domykavé = celostínicí provedení + 10% 12

13 EURO WOOD LINE pro plastová a EURO okna ovládání řetízkem Jedná se o nový model oblíbených žaluzií řady ISO, pro plastová okna a dřevěná EURO okna s integrovaným předním profilem z jednoho kusu bez bočních plastových krytek. Barvu horního profilu a spodního zátěžového je možno volit z několika provedení v imitaci dřeva, textband a ovládací řetízek hnědý nebo okrový. Žaluzie je opatřena fixací lamely viz kolekce WOOD LINE. Ceník EURO WOOD LINE Příplatky : planetová převodovka od rozměrů 2,5 m 2 fixace do dřeva 20 Kč/pár 850,-Kč/ks Domykavé = celostínicí provedení + 10% 13

14 Zaměření a montáž horizontální interiérových žaluzií Zaměření interiérové žaluzie VENICE o měří se šířka a výška skleněné výplně nebo se udává šířka a výška plochy k zastínění o určí se ovládání a to buď KLASIK L / P nebo SPOLEČNÉ L / P Montáž Pomůcky k montáži: vrtačka, vrták průměru 8 mm šroubovák nůž kladívko metr Kontrola: před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže, či vlastní žaluzie, sdělte prosím výrobci. Vlastní montáž : zkontrolujeme žaluzií, zda její rozměr odpovídá šíři okna rozměříme místa pro držáky tak aby po přiložení žaluzie byly mimo brzdu a letadla namontujeme do stěny či stropu příslušné držáky a nacvakneme do nich žaluzii, pootočením klipu držáku žaluzii zajistíme případnou montáž napínacího silonu provádíme namontováním těla držáku (plastové nebo plechové), provlékneme silon jistícím soudkem, naměříme požadovanou déle a silon červíkem zajistíme, následně tento zasuneme do oka držáku fixace. zkontrolujeme funkčnost žaluzie 14

15 Zaměření a montáž horizontální žaluzie EURO VENICE pro plastová a EURO okna Šířku a výšku světlého otvoru v okenním křídle měříme tímto způsobem: šířka Měříme dle typu zasklívací lišty, z důvodu značného množství typů zasklívacích liš o různých hloubkách a tvarech, přiložíme boční koncovku profilu žaluzie na zasklívací lištu tak, aby montážní otvory seděli na ploše do které budeme montovat. Zadní zkosená část plastové koncovky nám ukáže kde bude končit kovový profil žaluzie. Toto je místo na zasklívací liště ve kterém změříme šířku žaluzie. Pro jistotu měření provedeme na několika místech a pro výrobu a objednávku žaluzie udáváme nejmenší naměřený rozměr. Šířku žaluzie vyrábíme s přesností na milimetry od šíře 30 cm do 170 cm. Rozměry mimo stanovené limity je nutno konzultovat s výrobcem. výška Měříme obdobně jako šířku na třech místech včetně těsnění, udáváme však tentokrát největší naměřený rozměr. Výšku žaluzie vyrábíme s přesností na centimetry od výšky 30 cm do výšky 210 cm. Rozměry mimo stanovené limity doporučujeme taktéž konzultovat s výrobcem. Montáž do okenního křídla Pomůcky k montáži: vrtačka, vrták průměru 3,3 mm do plastu, 3,0 mm do dřeva křížový šroubovák nůž, nůžky montážní jehla Kontrola: Před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže, či vlastní žaluzie, sdělte prosím výrobci. Vlastní montáž: žaluzii v žádném případě neroztahujeme před montáží zkontrolujeme žaluzii v okenním křídle, jestli její rozměr odpovídá podle šíře okna a zda boční desky pro vlastní uchycení žaluzie řádně doléhají do horního profilu pro snažší chod žaluzie možno do vodících kanálků pro řetízek použít silikonový spray provedeme kontrolu, zda se ovládání nachází na správném místě, v případě potřeby je možno ovládání zaměnit v závislosti na hloubce a tvaru zasklívací lišty provedeme případné podložení žaluzie pomocí podložek žaluzii přišroubujeme k okennímu rámu pomocí čtyř vrutů, u plastových oken do zasklívací lišty, aby nedošlo k poškození okenního křídla seshora kolmo do spodní zasklívací lišty vyvrtáme dírky průměru 3,3 mm pro napínací kolíky, do kterých pak vsuneme silon s uzlíkem a zatlačíme kolík, povytažením silonů v bočních plastových koncovkách provedeme jejich vypnutí, přebytečné konce odstřihneme a zajistíme v boční desce pružným klínkem, u dřevěných euro oken použijeme vrták průměru 3,0 mm, k vrtání dírek doporučujeme použít šablonu na připevněnou žaluzii nacvakneme krycí bombírovaný plech a to ve směru od zhora dolů. Případnou demontáž provádíme vycvaknutím od spodu nahoru. provedeme připevnění držáku řetízku, u plastu opět jen do zasklívací lišty zkontrolujeme funkčnost žaluzie 15

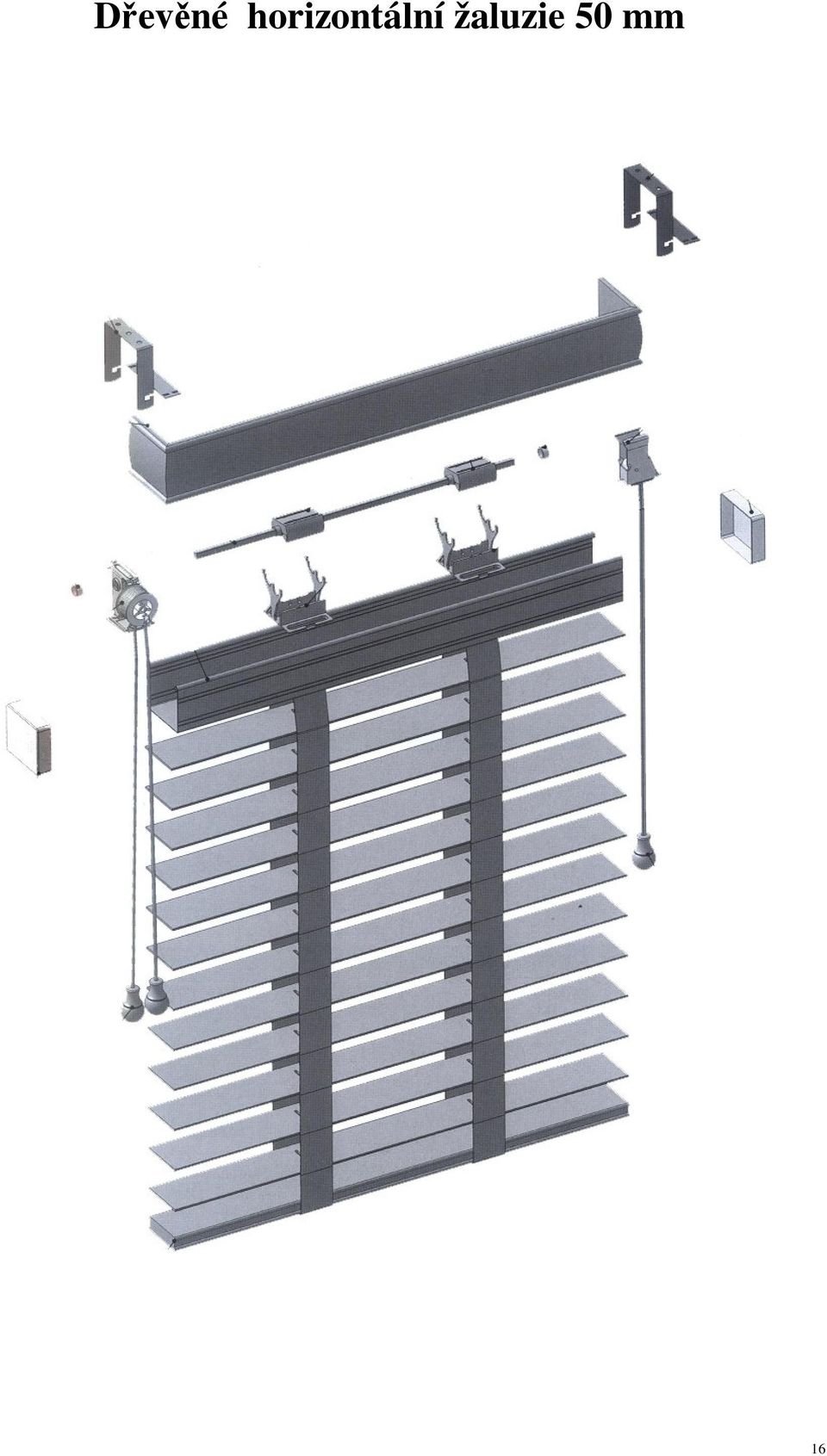

16 Dřevěné horizontální žaluzie 50 mm 16

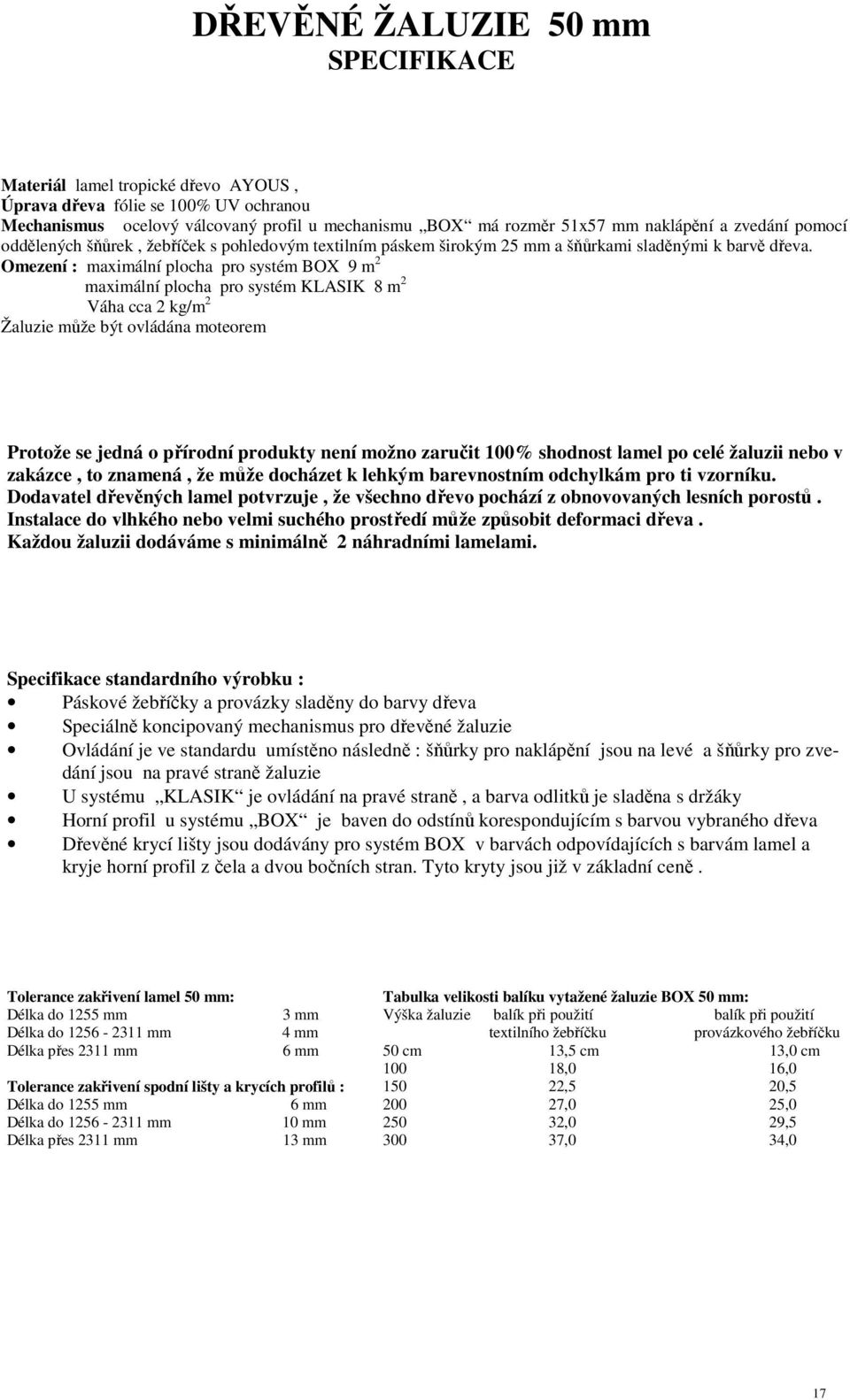

17 DŘEVĚNÉ ŽALUZIE 50 mm SPECIFIKACE Materiál lamel tropické dřevo AYOUS, Úprava dřeva fólie se 100% UV ochranou Mechanismus ocelový válcovaný profil u mechanismu BOX má rozměr 51x57 mm naklápění a zvedání pomocí oddělených šňůrek, žebříček s pohledovým textilním páskem širokým 25 mm a šňůrkami sladěnými k barvě dřeva. Omezení : maximální plocha pro systém BOX 9 m 2 maximální plocha pro systém KLASIK 8 m 2 Váha cca 2 kg/m 2 Žaluzie může být ovládána moteorem Protože se jedná o přírodní produkty není možno zaručit 100% shodnost lamel po celé žaluzii nebo v zakázce, to znamená, že může docházet k lehkým barevnostním odchylkám pro ti vzorníku. Dodavatel dřevěných lamel potvrzuje, že všechno dřevo pochází z obnovovaných lesních porostů. Instalace do vlhkého nebo velmi suchého prostředí může způsobit deformaci dřeva. Každou žaluzii dodáváme s minimálně 2 náhradními lamelami. Specifikace standardního výrobku : Páskové žebříčky a provázky sladěny do barvy dřeva Speciálně koncipovaný mechanismus pro dřevěné žaluzie Ovládání je ve standardu umístěno následně : šňůrky pro naklápění jsou na levé a šňůrky pro zvedání jsou na pravé straně žaluzie U systému KLASIK je ovládání na pravé straně, a barva odlitků je sladěna s držáky Horní profil u systému BOX je baven do odstínů korespondujícím s barvou vybraného dřeva Dřevěné krycí lišty jsou dodávány pro systém BOX v barvách odpovídajících s barvám lamel a kryje horní profil z čela a dvou bočních stran. Tyto kryty jsou již v základní ceně. Tolerance zakřivení lamel 50 mm: Délka do 1255 mm 3 mm Délka do mm 4 mm Délka přes 2311 mm 6 mm Tolerance zakřivení spodní lišty a krycích profilů : Délka do 1255 mm 6 mm Délka do mm 10 mm Délka přes 2311 mm 13 mm Tabulka velikosti balíku vytažené žaluzie BOX 50 mm: Výška žaluzie balík při použití balík při použití textilního žebříčku provázkového žebříčku 50 cm 13,5 cm 13,0 cm ,0 16, ,5 20, ,0 25, ,0 29, ,0 34,0 17

18 Dřevěná horizontální žaluzie systém BOX Boční držák Centrální držák 18

19 DŘEVĚNÉ ŽALUZIE 50 mm Systém BOX lamely WOOD LINE Art str. 2 str 2 str + 1 centr 2 str + 1 centr 2 str + 1 centr 2 str + 2 centr 2 str + 2 centr 2 str + 2 centr

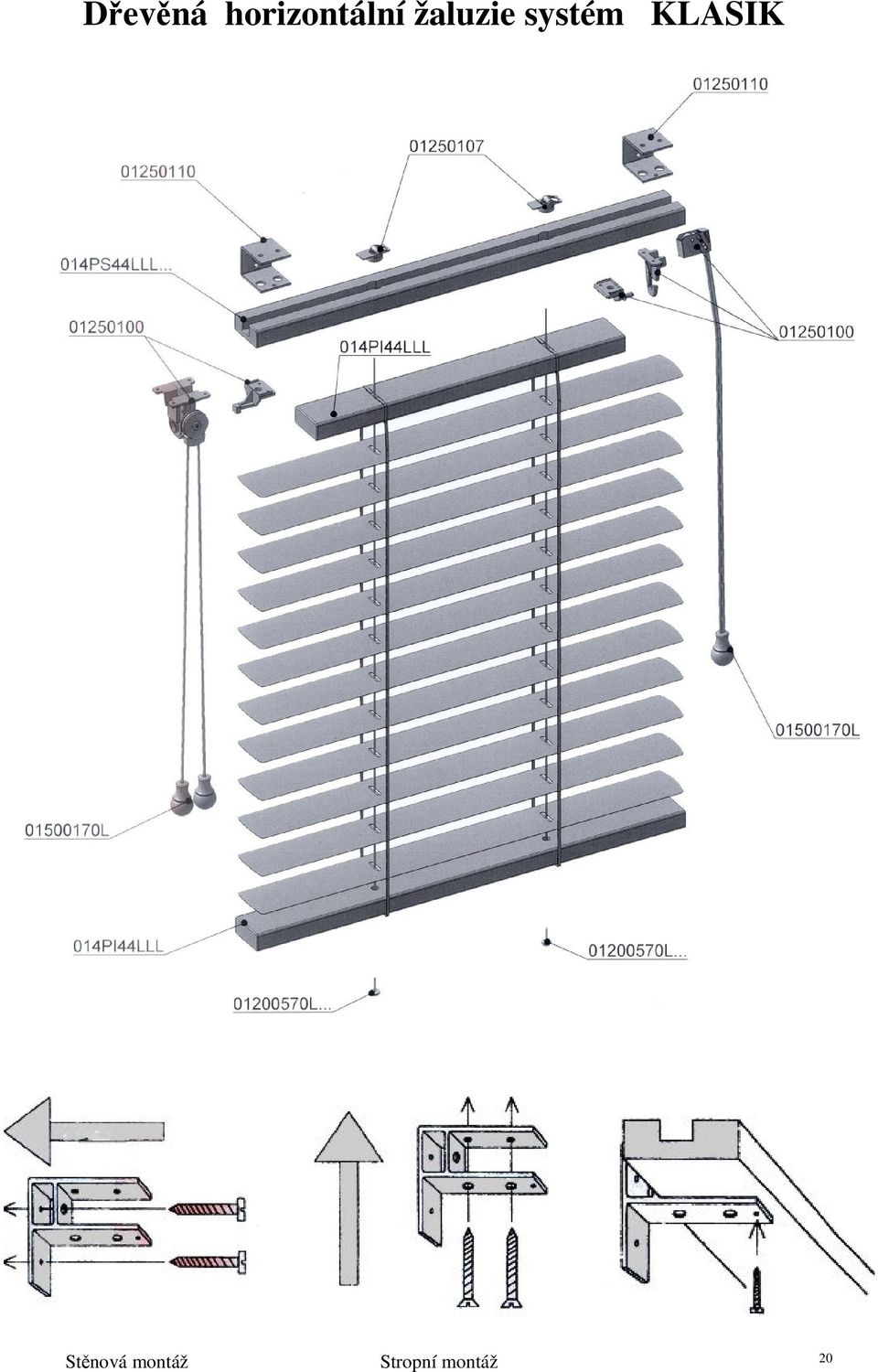

20 Dřevěná horizontální žaluzie systém KLASIK Stěnová montáž Stropní montáž 20

21 DŘEVĚNÉ ŽALUZIE 50 mm Systém KLASIK lamely WOOD LINE Art držáky 2 držáky 3 držáky 3 držáky 3 držáky 4 držáky 4 držáky 4 držáky

22 VERTIKÁLNÍ ŽALUZIE 127 mm Nákres systému vertikálních žaluzií 22

23 CENÍK VERTIKÁLNÍCH ŽALUZIÍ lamely 127 mm šířka 1 1,5 2 2,5 3,0 3,5 4 4,5 5 5,5 6 m cena Kč/ks garnýže SCHANTUNG VOLGA 150 Kč/m SCHANTUNG RENO 170 Kč/m POLITEX 170 Kč/m LOIRA - ITAKA 240 Kč/m RAIN 240 Kč/m DANUBIO DIM OUT F.R. 300 Kč/m TAMIGI BLACK OUT F.R 585 Kč/m 2 * DO VYPRODÁNÍ ZÁSOB* ATLANTE F.R.* 440 Kč/m 2 CLIPPER * 260 Kč/m 2 RUSTICO 127 mm * 200 Kč/m 2 DIAGONAL 127 mm * 200 Kč/m 2 GRAFIK 127 mm * 200 Kč/m 2 rozměr staženého balíku lamel je 16 cm na 1 m šířky žaluzie šířka : udává tabulkovou šířku žaluzie cena garnýže : celková cena mechanizmu vertikální žaluzie vč. Spodních závaží bez látky. cena lamel m2 : cena materiálu na výrobu lamel na m2 Celkovou cenu hotové žaluzie získáme prostým součtem ceny garniže + cena lamel x m2 Příplatky : Stěnové konzole 35 Kč/ ks Šikmé žaluzie + 30 % na celkovou cenu žaluzie Výměna lamel : cena látek za m % (cena obsahuje horní ramínko a svařenou látku, spodní závaží a řetízek se účtuje zvlášť ) Spodní závaží 12 Kč/ks Spodní řetízek 21 Kč/bm 23

24 CENÍK VERTIKÁLNÍCH ŽALUZIÍ lamely 127 mm Vertikální žaluzie ARQUATI na ruční ovládání provázkem a řetízkem vynikají svojí spolehlivostí a subtilností. Rozměr profilu je 45x26 mm, pro výrobu používáme bezhlučné plastové distanční jazýčky, vertikální žaluzie může být použita i pro zastínění šikmých oken. Kolekce sladových látek uspokojí většinu zákazníků, na objednávku můžeme dodat lamely z celé ARQUATI kolekce. Žaluzie může být montována do stropu nebo pomocí konzolek na stěnu. Stahování lamel od ovládání Stahování lamel k ovládání Centrální roztahování lamel stahování lamel do prostředka Umístění ovládacího řetízku a provázku může být na libovolné straně 24

25 Ceník Plisé 25

26 Technická charakteristika plisé Plisé představuje moderní způsob stínění u kterého je jako médium použita textílie. Kolekce látek ARQUATI nabízí několik možností, řešící potřeby prostého dekorování okna, zastínění okna ale i snížení teploty interiéru. Nejjednodušší látky MAXILUX jsou vyrobeny ze 100% polyesteru a jsou z obou stran shodné Látky MINILUX má na rubové straně napařenou hliníkovou vrstvičku s jejíž pomocí lépe odráží tepelnou a světelnou energii. Látky STOPLUX mají výraznější stínicí efekt se stupněm zastínění až 71%. Látky SKY PERLEX s napařenou perlěťovou vrstvičkou poskytují nejlepší ochranu proti pronikání tepla do místností a nejlépe se hodí pro stínění prosklených ploch zimních zahrad a střešních oken. Výhoda plisé proti žaluziím je nízká absorpce tepelné energie látkou, dále je pomocí plisé možno funkčně stínit atypická a střešní okna. propuštěná energie odražená energie Pohlcená energie PLISÉ LÁTKY ODRAŽENÁ ENERGIE POHLCENÁ ENERGIE PROPUŠTĚ- NÁ ENERGIE PROPUŠTĚ- NÉ SVĚTLO MAXILUX 48% 32% 30% 13% MINILUX 60% 35% 5% 8% STOPLUX 71% 26% 1% 5% SKY PERL 92% 7% 1% 7% BLACK OUT 84% 16% 0% 0% 26

27 Technická charakteristika plisé Zaměření a montáž plisé se provádí obdobně jako u horizontálních žaluzií, pouze není třeba tak pečlivě řešit tvary zasklívací lišty, protože horní profil může být namontován i na zkosenou lištu a látka toto vyrovná. Tvar a rozměry profilu plisé Montážní klip Stropní montáž Stěnová montáž pomocí konzolek látky výška plisé Výška balíku vytaženého plisé MAXILUX MINILUX STOPLUX SKY PERL BLACK OUT 100 cm 3,5 cm 3,5 cm 4,0 cm 4,2 cm 5,0 cm 150 cm 3,9 cm 3,9 cm 4,9 cm 5,2 cm 6,0 cm 200 cm 4,3 cm 4,3 cm 5,8 cm 6,0 cm 7,0 cm 250 cm 4,7 cm 4,7 cm 6,7 cm 7,1 cm 8,0 cm 300 cm 5,1 cm 5,1 cm 7,6 cm 8,1 cm 350 cm 5,5 cm 5,5 cm 8,5 cm 9,0 cm 27

28 Technické charakteristiky typů plisé ARQUATI 1. Plisé BRZDIČKOVÉ ceník TABULKA 1 Volně visící plisé ovládané provázky 0,8 mm procházející žaluziovou brzdou, tato může být umístěna vlevo nebo vpravo. Maximální počet zdvihacích provázků 7, max. rozteč mezi provázky je 50 cm. Maximální teoretický rozměr 360x300 cm, rozměry mimo ceník kalkulujeme na požádání. Rovnoměrné rozložení skladů po celé výšce plisé je možno dosáhnout přídavným vymezovacím žebříčkem umístěným na rubové straně plisé viz. tabulka příplatky Plisé může být doplněno fixačními silony viz. tabulka příplatky Montáž je pomocí klipsů do stropu nebo pomocí konzolek viz. tabulka příplatky na stěnu. Hliníkové profily se standardně dodávají v bílé barvě, ostatní barvy dle vzorníku RAL viz. tabulka příplatky. Plisé je možno vyrobit jako vzhůru zvedací, přidáním horního profilu s brzdou viz. tabulka příplatky. 28

29 Technické charakteristiky typů plisé ARQUATI 2. Plisé BRZDIČKOVÉ TROJÚHELNÍKOVÉ LICHOBĚŽNÍKOVÉ ceník TABULKA 2 Volně visící plisé ovládané provázky 0,8 mm procházející žaluziovou brzdou, tato může být umístěna vlevo nebo vpravo. Maximální počet zdvihacích provázků 3, max. rozteč mezi provázky je 50 cm. Maximální teoretický rozměr 140x100 cm, max. úhel rozevření 45. Ve špičkách vzniká nedokrytý prostor Rovnoměrné rozložení skladů po celé výšce plisé je možno dosáhnout přídavným vymezovacím žebříčkem umístěným na rubové straně plisé viz. tabulka příplatky Montáž je pomocí klipsů do stropu nebo pomocí konzolek viz. tabulka příplatky na stěnu. Hliníkové profily se standardně dodávají v bílé barvě, ostatní barvy dle vzorníku RAL viz. tabulka příplatky. TENTO MODEL NENÍ VHODNÝ PRO STŘEŠNÍ NEBO VYKLÁPĚCÍ OKNA 3. SLOŽENÉ TVARY kombinace plisé BRZDIČKOVÉ a BRZDIČKOVÉ TROJÚHELNÍKOVÉ LICHOBĚŽNÍKOVÉ Platí popis a omezení jednotlivých modulů, celková cena je výsledek součtu cen jednotlivých rozměrů typů ceník TABULKA

30 Technické charakteristiky typů plisé ARQUATI 4. PLISÉ SAMOSVORNÉ RUČNĚ POSUVNÉ VP ceník TABULKA 3 Plisé VP se ovládá tak,že se látka volně rukou nebo tyčkou viz. tabulka příplatky posunuje po okně, plisé je samosvorné, tak, že drží v pozici do které ho přesunete Max. rozteč mezi lanky je 50 cm. Maximální teoretický rozměr 140x220 cm. Plisé VP je vhodné pro svislé, menší šikmé a horizontální okna. Pro střešní a horizontální okna nad rozměry 80x160 cm použije plisé STROPNÍ Plisé VP je možno doplnit vodícími AL profily tvaru L nebo U viz. tabulka příplatky Rovnoměrné rozložení skladů po celé výšce plisé je možno dosáhnout přídavným vymezovacím žebříčkem umístěným na rubové straně plisé viz. tabulka příplatky Montáž je pomocí klipsů do stropu nebo pomocí konzolek viz. tabulka příplatky na stěnu. Hliníkové profily se standardně dodávají v bílé barvě, ostatní barvy dle vzorníku RAL viz. tabulka příplatky. Pli Nákres Plisé VP s vodícími U profily 30

31 Technické charakteristiky typů plisé ARQUATI Možnosti použití plisé typu VP Klasické použití Centrální otevírání s příplatkovým profilem Klasické použití na menší střešní okna 31

32 Technické charakteristiky typů plisé ARQUATI 5. PLISÉ SAMOSVORNÉ RUČNĚ POSUVNÉ DN ceník TABULKA 4 Plisé DN používá 2 látky např. jednu pro lehké zastínění při podmračeném počasí, a druhou např. STOPLUX pro intenzivní stínění Plisé DN ovládá tak,že se látka volně rukou nebo tyčkou viz. tabulka příplatky posunuje po okně, plisé je samosvorné, tak, že drží v pozici do které ho přesunete Max. rozteč mezi lanky je 50 cm. Maximální teoretický rozměr 140x220 cm. Plisé DN je vhodné pro svislé, menší šikmé a horizontální okna. Pro střešní a horizontální okna nad rozměry 80x160 cm použije plisé STROPNÍ Plisé DN je možno doplnit vodícími AL profily tvaru L nebo U viz. tabulka příplatky Rovnoměrné rozložení skladů po celé výšce plisé je možno dosáhnout přídavným vymezovacím žebříčkem umístěným na rubové straně plisé viz. tabulka příplatky Montáž je pomocí klipsů do stropu nebo pomocí konzolek viz. tabulka příplatky na stěnu. Hliníkové profily se standardně dodávají v bílé barvě, ostatní barvy dle vzorníku RAL viz. tabulka příplatky. 32

33 Technické charakteristiky typů plisé ARQUATI 6. PLISÉ SAMOSVORNÉ RUČNĚ POSUVNÉ TROJÚHELNÍK - OZNAČENÍ TRI ceník TABULKA 5 VYROBIT LZE TROJÚHELNÍK PRAVOÚHLÝ NEBO ROVNORAMENÝ Plisé TRI se ovládá tak,že se látka volně rukou nebo tyčkou viz. tabulka příplatky posunuje po okně, plisé je samosvorné, tak, že drží v pozici do které ho přesunete U plisé TRI je horní vrchol trojúhelníka překryt kovovým tvarovaným krycím plechem se základnou min 80 mm kterým procházejí vodící provázky, šíře horního krycího trojúhelníku určuje zalomených částí spodního posuvného profilu. Max. rozteč mezi lanky je 50 cm. Maximální optimální rozměr pro rovnoramenný trojúhelníky TRI 120 x 120 cm. viz obr.1 V případě, že se jedná o pravoúhlý trojúhelník je trojúhelník omezen max. možnou roztečí vodících lanek 50 cm, proto se vhodné ho vyrábět pouze do šířky základny 60 cm.viz obr.2 Na obrázku č.2 jsou ukázané max.možné realizovatelné rozměry a poměry stran které je nutno dodržet. Doporučujeme vždy přepočítat dle goniometrických funkcí. Plisé TRI je vhodné pro svislé, menší šikmé a horizontální okna. Pro střešní a horizontální okna do rozměrů podle typu trojúhelníku 90x120 cm s Plisé TRI je možno doplnit vodícími AL profily tvaru L nebo U viz. tabulka příplatky Montáž je pomocí klipsů do stropu nebo pomocí konzolek viz. tabulka příplatky na stěnu. Hliníkové profily se standardně dodávají v bílé barvě, ostatní barvy dle vzorníku RAL viz. tabulka příplatky. Horní montážní plechový trojúhelník Zasklívací lišta Středové vodící lanko Plisé látka Střední dělený profil Boční napínací silon Ovládací madélko Spodní pevný profil Napínací kolík Obr.1 Pravoúhlý lichoběžník 33

34 Technické charakteristiky typů plisé ARQUATI 6. PLISÉ SAMOSVORNÉ RUČNĚ POSUVNÉ LICHOBĚŽNÍK OZNAČENÍ ceník TABULKA 5 VYROBIT LZE LICHOBĚŽNÍK PRAVOÚHLÝ NEBO ROVNOBĚŽNÝ Plisé TRA se ovládá tak,že se látka volně rukou nebo tyčkou viz. tabulka příplatky posunuje po okně, plisé je samosvorné, tak, že drží v pozici do které ho přesunete U plisé TRA musí být horní a spodní hrany na kterou se montují pevné profily rovnoběžné. Úhel otevření plisé od spodní pevné hrany muže být st Max. rozteč mezi lanky je 50 cm. Maximální optimální rozměr pro rovnoramenný trojúhelníky Na obrázku č.2 jsou ukázané max.možné realizovatelné rozměry a poměry stran které je nutno dodržet. Plisé TRA je vhodné pro svislé, menší šikmé a horizontální okna. Pro střešní a horizontální okna do rozměrů podle tvaru 90x120 cm Plisé TRA je možno doplnit vodícími AL profily tvaru L nebo U viz. tabulka příplatky Montáž je pomocí klipsů do stropu nebo pomocí konzolek viz. tabulka příplatky na stěnu. Hliníkové profily se standardně dodávají v bílé barvě, ostatní barvy dle vzorníku RAL viz. tabulka příplatky. Obr.1 Pravoúhlý lichoběžník 34

35 Technické charakteristiky typů plisé ARQUATI 7. SLOŽENÉ TVARY kombinace plisé VP a TRI / TRA (TROJÚHELNÍKOVÉ LI- CHOBĚŽNÍKOVÉ) Platí popis a omezení jednotlivých modulů, celková cena je výsledek součtu cen jednotlivých rozměrů typů ceník TABULKA

36 max.120 cm Technické charakteristiky typů plisé ARQUATI Možné tvary plisé max. 120 cm max. 120 cm 8 cm 8 cm 8 cm max. 60 cm max. 60 cm max. 120 cm max. 60 cm max. 120 cm max. 60 cm max. 70 cm max. 60 cm max. 160 cm min. 8 cm max. 160 cm min. 8 cm max. 160 cm min. 8 cm max. 60 cm max. 160 cm max. 60 cm max. 60 cm max. 160 cm max. 60 cm max. 60 cm max. 140 cm 36

37 Technické charakteristiky typů plisé ARQUATI 8. PLISÉ STROPNÍ STR-PR (ovládané provázkem ) NEBO SAMOSVORNÉ STR- VP (ovládané rukou nebo tyčkou) ceník TABULKA 6 Stropní plisé můžeme ovládat visícími provázky 0,8 nebo 1,2 mm zakončené závažím nebo jako typ VP posuvem rukou nebo pomocí ovládací tyčky. Způsob ovládání je třeba specifikovat do objednávky Max. rozteč mezi lanky je 40 cm. Maximální doporučený rozměr 160x280 cm, realizovatelný rozměr je až 160x360 cm, tyto nadrozměry kalkulujeme na požádání. Plisé VP je možno doplnit vodícími AL profily tvaru L nebo U viz. tabulka příplatky Rovnoměrné rozložení skladů po celé výšce plisé je možno dosáhnout přídavným vymezovacím žebříčkem umístěným na rubové straně plisé viz. tabulka příplatky Montáž je pomocí klipsů do stropu nebo pomocí konzolek viz. tabulka příplatky na stěnu. Hliníkové profily se standardně dodávají v bílé barvě, ostatní barvy dle vzorníku RAL viz. tabulka příplatky 37

38 CENÍK PLISÉ BRZDIČKOVÉ TABULKA č.1 40 cm 60 cm 80 cm 100 cm 120 cm 140 cm 160 cm 180 cm 200 cm 220 cm 240 cm 260 cm 280 cm 300 cm 40 cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL c m MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL Doplňky viz. tabulka 38

39 CENÍK PLISÉ BRZDIČKOVÉ - TROJÚHELNÍKOVÉ - LICHOBĚŽNÍKOVÉ TABULKA č.2 40 cm 60 cm 80 cm 100 cm 120 cm 140 cm 40 cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL Dále pouze lichoběžníky s kratší základnou min.30 cm 140 cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL Není vhodné pro střešní nebo vyklápěcí okna Doplňky viz tabulka Trojúhelníky od max. rozměru 100x100 cm, dále pouze lichoběžníky 39

40 CENÍK PLISÉ SAMOSVORNÉ VP TABULKA č.3 40 cm 60 cm 80 cm 100 cm 120 cm 140 cm 40 cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL Doplňky viz tabulka 40

41 CENÍK PLISÉ SAMOSVORNÉ 2 látky DEN / NOC - DN TABULKA č.4 40 cm 60 cm 80 cm 100 cm 120 cm 140 cm 40 cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL Doplňky viz tabulka 41

42 CENÍK PLISÉ SAMOSVORNÉ TROJÚHELNÍKY - LICHOBĚŽNÍKY TABULKA č.5 40 cm 60 cm 80 cm 100 cm 120 cm 140 cm 160 cm 40 cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL cm MAXILUX MINILUX STOPLUX SKY PERL Doplňky viz tabulka Ve špici trojúhelníka je pevný krycí plechový trojúhelníček o základně min.80 mm Pouze lichoběžníky U stropních trojúhelníkových oken je max. doporučená šířka 80 cm 42
