UCELENÝ AKUSTICKÝ SYSTÉM PRO KANCELÁŘE

Transkript

1 pro lepší pracovní prostředí... AVETON s.r.o. Krátkého 211/2, , Praha 9 Tel.: info@aveton.cz UCELENÝ AKUSTICKÝ SYSTÉM PRO KANCELÁŘE

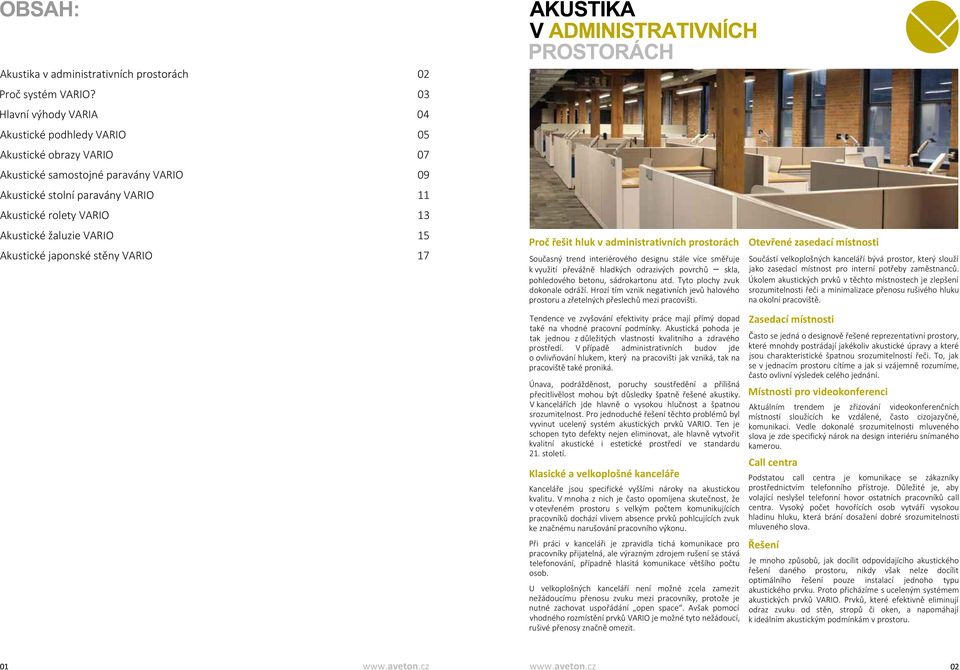

2 OBSAH: v administrativních prostorách Proč systém? Hlavní výhody VARIA Akustické podhledy Akustické obrazy Akustické samostojné paravány Akustické stolní paravány Akustické rolety Akustické žaluzie Akustické japonské stěny AKUSTIKA V ADMINISTRATIVNÍCH PROSTORÁCH Proč řešit hluk v administrativních prostorách Současný trend interiérového designu stále více směřuje k využití převážně hladkých odrazivých povrchů skla, pohledového betonu, sádrokartonu atd. Tyto plochy zvuk dokonale odráží. Hrozí tím vznik negativních jevů halového prostoru a zřetelných přeslechů mezi pracovišti. Tendence ve zvyšování efektivity práce mají přímý dopad také na vhodné pracovní podmínky. Akustická pohoda je tak jednou z důležitých vlastností kvalitního a zdravého prostředí. V případě administrativních budov jde o ovlivňování hlukem, který na pracovišti jak vzniká, tak na pracoviště také proniká. Únava, podrážděnost, poruchy soustředění a přílišná přecitlivělost mohou být důsledky špatně řešené akustiky. V kancelářích jde hlavně o vysokou hlučnost a špatnou srozumitelnost. Pro jednoduché řešení těchto problémů byl vyvinut ucelený systém akustických prvků. Ten je schopen tyto defekty nejen eliminovat, ale hlavně vytvořit kvalitní akustické i estetické prostředí ve standardu 21. století. Klasické a velkoplošné kanceláře Kanceláře jsou specifické vyššími nároky na akustickou kvalitu. V mnoha z nich je často opomíjena skutečnost, že v otevřeném prostoru s velkým počtem komunikujících pracovníků dochází vlivem absence prvků pohlcujících zvuk ke značnému narušování pracovního výkonu. Při práci v kanceláři je zpravidla tichá komunikace pro pracovníky přijatelná, ale výrazným zdrojem rušení se stává telefonování, případně hlasitá komunikace většího počtu osob. U velkoplošných kanceláří není možné zcela zamezit nežádoucímu přenosu zvuku mezi pracovníky, protože je nutné zachovat uspořádání open space. Avšak pomocí vhodného rozmístění prvků je možné tyto nežádoucí, rušivé přenosy značně omezit. Otevřené zasedací místnosti Součástí velkoplošných kanceláří bývá prostor, který slouží jako zasedací místnost pro interní potřeby zaměstnanců. Úkolem akustických prvků v těchto místnostech je zlepšení srozumitelnosti řeči a minimalizace přenosu rušivého hluku na okolní pracoviště. Zasedací místnosti Často se jedná o designově řešené reprezentativní prostory, které mnohdy postrádají jakékoliv akustické úpravy a které jsou charakteristické špatnou srozumitelností řeči. To, jak se v jednacím prostoru cítíme a jak si vzájemně rozumíme, často ovlivní výsledek celého jednání. Místnosti pro videokonferenci Aktuálním trendem je zřizování videokonferenčních místností sloužících ke vzdálené, často cizojazyčné, komunikaci. Vedle dokonalé srozumitelnosti mluveného slova je zde specifický nárok na design interiéru snímaného kamerou. Call centra Podstatou call centra je komunikace se zákazníky prostřednictvím telefonního přístroje. Důležité je, aby volající neslyšel telefonní hovor ostatních pracovníků call centra. Vysoký počet hovořících osob vytváří vysokou hladinu hluku, která brání dosažení dobré srozumitelnosti mluveného slova. Řešení Je mnoho způsobů, jak docílit odpovídajícího akustického řešení daného prostoru, nikdy však nelze docílit optimálního řešení pouze instalací jednoho typu akustického prvku. Proto přicházíme s uceleným systémem akustických prvků. Prvků, které efektivně eliminují odraz zvuku od stěn, stropů či oken, a napomáhají k ideálním akustickým podmínkám v prostoru

3 PROČ SYSTÉM HLAVNÍ VÝHODY VARIA Série od společnosti AVETON vznikla v reakci na současný stav zanedbávané problematiky akustických opatření v administrativních budovách. Systém se skládá ze sedmi typů akustických prvků, jejichž kombinací lze dosáhnout kvalitního akustického prostředí. To vše s poměrně nízkou námahou a prostředky. Komplexní řešení prostorově akustických problémů Designově jsou prvky vyvinuty tak, aby obstály v moderních funkčních interiérech. Jejich konstrukce umožňuje snadnou přepravu, montáž i demontáž. Se systémem tak lze velmi snadno a rychle reagovat na jakékoliv změny velikosti a charakteru prostoru. vysoká akustická účinnost Vzhledem k těmto nadstandardním výhodám jej lze aplikovat jak do novostaveb, tak i díky rychlé a snadné montáži do již provozovaných prostor. rychlá a snadná montáž/demontáž lehká přemístitelnost Se systémem není na dodatečné úpravy nikdy pozdě! maximální variabilita v počtech i pozicích doplňování, etapizace procesu odhlučnění vysoká estetická úroveň a kvalitní zpracování příznivá cena a rychlé dodávky APLIKACE akustický obraz 03 akustické paravány stolní akustické japonské stěny akustické paravány samostojné akustické rolety akustické žaluzie akustický podhled 04

4 AKUSTICKÉ PODHLEDY Panely jsou celistvé. Součástí balení je kompletní kotevní systém pro jednoduchou instalaci na strop nebo stěnu. Panely lze spojovat do sérií. i demontáž je velmi jednoduchá. Panely lze zavěsit na výškově stavitelné závěsy nebo kontaktně lepit na strop. Podklad pro lepení musí být suchý, soudržný a pevný. Akustické podhledy lze od prachu čistit vysavačem. Při větším znečištění je možné povrch omýt vlhkým hadrem. Ortogonální: mm, mm, mm Kruhový: Ø 600 mm, Ø 800 mm, Ø mm lze dodat atypické tvary do formátu mm Svěšení: mm od stropu Podhledy jsou klíčové plochy pro akustiku v interiérech. Velká výměra a vhodná pozice je ideální pro umístění akustických elementů. Systém pracuje s podvěšenými prvky, které mají oproti celoplošným podhledům řadu ojedinělých výhod. Jde o velmi efektivní akustický systém, neboť obě strany podvěšených panelů jsou zvukově pohltivé. Jsou extrémně lehké a snadno se montují. Jejich pozice mohou být nahodilé. Snadno se koordinují se stávajícím osvětlením, prvky vzduchotechniky a dalšími prvky. Podhledové panely jsou velmi účinnými absorbéry. Zamezují odrazu zvuku od jinak reflexních částí stropu. Důsledkem je pak celkové snížení hladiny hluku v prostoru a zlepšení srozumitelnosti. V případě umístění panelů nad pracovní stoly je lokální efekt zlepšení akustiky ještě výraznější, čímž dochází také k omezení přeslechů mezi pracovišti. Systém využívá prvky Ecophon SoloTM. Třída zvukové pohltivosti (dle ČSN EN ISO 11654) Možné tvary Panel kontaktně lepený A Panel zavěšený na výškově stavitelných závěsech k 2k 4k A) svěšení pod stropem 200 mm; plocha panelů k celkové ploše 60 % B) svěšení pod stropem 400 mm; plocha panelů k celkové ploše 60 % A) B) , , k 2k 4k 06

5 AKUSTICKÉ OBRAZY Obraz je celistvý. Pro jeho stabilní připevnění jsou součástí balení i závěsné lišty a kotevní materiál (hmoždinky, vruty). Obrazy lze tak jednoduše spojovat do sérií sahajících přes celou stěnu. Závěsné lišty zaručí dílčí rektifikaci pro snazší vyrovnání obrazu. i demontáž je pak velmi jednoduchá. Akustické obrazy lze od prachu čistit vysavačem. Při větším znečištění je možné povrch omýt vlhkým hadrem. Šířka: 1 000, 1 500, 2 000, mm Výška: 1 200, mm Tloušťka: 70 mm lze dodat i atypické rozměry obrazů Akustické obrazy jsou plnohodnotnými akustickými obklady. Forma provedení je však jedinečná. Svým vzhledem se připodobňuje k obrazu nebo banneru, který vedle akustické funkce nese grafický motiv obraz. Ten lze stylizovat dle přání zákazníka pro dotvoření interiéru nebo pro prezentaci firemního brandu. Motivy je možno spojovat do sérií velkoplošných fotografií. těchto prvků je velmi snadná, stejně jako u obrazů. Umístěním do správné pozice v interiéru vzniká velmi efektivní akustická úprava. Akustický obraz je plnohodnotným, vysoce účinným akustickým obkladem. Ideální výška jeho umístění je m až 2,2 m od podlahy. Díky efektivní absorpci zvuku panely zabraňují vzniku třepotavé ozvěny, zlepšují srozumitelnost mluveného slova a snižují celkovou hlučnost prostoru. Aplikace akustických obrazů je velmi důležitá, neboť samostatný akustický podhled často není dostatečným opatřením. Třída zvukové pohltivosti (dle ČSN EN ISO 11654) A závěsné latě akustický obraz Příčný řez prostorově tuhý rám závěsné latě Sendvič: - souvrství průzvučných tkanin s celoplošným potiskem - akustická vložka tl. 40 mm - rubové čalounění závěsné latě závěsné latě prostorově tuhý rám k 2k 4k celková skladebná tloušťka 70 mm Digitální tisk umožňující plnobarevnou grafiku k 2k 4k 0,35 0,75 0,95 0,95 0,95 0,

6 AKUSTICKÉ SAMOSTOJNÉ PARAVÁNY Paraván je celistvý, pouze je nutné jej osadit kovovým podnožím v předdefinovaných pozicích. Spojování prvků je možné do řady nebo oboustranně kolmo. Paraván lze od prachu čistit vysavačem. Při větším znečištění je možné povrch omýt vlhkým hadrem. Šířka: 1 000, 1 500, 2 000, mm Výška: 1 200, mm Tloušťka: 90 mm lze dodat i atypické rozměry Jedním ze základních přemístitelných prvků jsou akustické paravány. Jde o modulární prvky, které jsou oboustrann ě zvukov ě pohltivé a zárove ň vytvá ří akustický a vizuální předěl místnosti. Konstrukce paravánu je sendvi čová, očaloun ěná syntetickou odolnou tkaninou typu screen. Samostojné paravány lze jednoduše spojovat do sérií. Detaily zpracování a minimalistický design paraván ů je ur čují k aplikaci do interiér ů všech styl ů. Sendvičová konstrukce akustických paravánů v sobě integruje jak funkci zvukově pohltivou, tak neprůzvučnou (zamezuje pronikání zvuku skrz paraván). Díky tomu se jedná o ideální prvek pro akustické oddělení sousedních pracovišť, kde je díky vysoce absorpční funkci povrchu zajištěn ideální akustický komfort. Umístěním akustických paravánů do prostoru dochází tedy k celkovému snížení hlučnosti, výraznému zlepšení srozumitelnosti řeči a významnému zamezení přeslechů mezi jednotlivými pracovišti. Třída zvukové pohltivosti (dle ČSN EN ISO 11654) A Příčný řez prostorově tuhý rám funkční panel paravánu díky své konstrukci zajišťuje jak oboustranné pohlcení zvuku, tak zvukové oddělení pracovišť oboustranný sokl kovové podnoží k 2k 4k oboustranně aplikovaná absorpční vrstva tloušťky 40 mm P/281 P/282 P/283 P/285 P/286 P/ k 2k 4k 0,3 0,7 0,95 0,95 0,95 0,

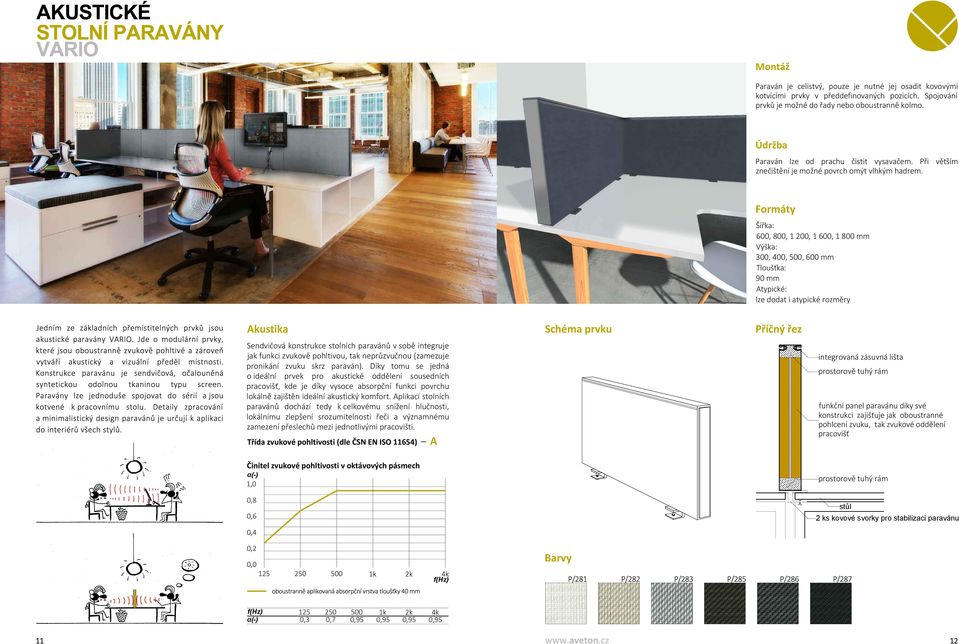

7 AKUSTICKÉ STOLNÍ PARAVÁNY Paraván je celistvý, pouze je nutné jej osadit kovovými kotvícími prvky v předdefinovaných pozicích. Spojování prvků je možné do řady nebo oboustranně kolmo. Paraván lze od prachu čistit vysavačem. Při větším znečištění je možné povrch omýt vlhkým hadrem. Šířka: 600, 800, 1 200, 1 600, mm Výška: 300, 400, 500, 600 mm Tloušťka: 90 mm lze dodat i atypické rozměry Jedním ze základních přemístitelných prvků jsou akustické paravány. Jde o modulární prvky, které jsou oboustranně zvukově pohltivé a zároveň vytváří akustický a vizuální předěl místnosti. Konstrukce paravánu je sendvičová, očalouněná syntetickou odolnou tkaninou typu screen. Paravány lze jednoduše spojovat do sérií a jsou kotvené k pracovnímu stolu. Detaily zpracování a minimalistický design paravánů je určují k aplikaci do interiérů všech stylů. Sendvičová konstrukce stolních paravánů v sobě integruje jak funkci zvukově pohltivou, tak neprůzvučnou (zamezuje pronikání zvuku skrz paraván). Díky tomu se jedná o ideální prvek pro akustické oddělení sousedních pracovišť, kde je díky vysoce absorpční funkci povrchu lokálně zajištěn ideální akustický komfort. Aplikací stolních paravánů dochází tedy k celkovému snížení hlučnosti, lokálnímu zlepšení srozumitelnosti řeči a významnému zamezení přeslechů mezi jednotlivými pracovišti. Třída zvukové pohltivosti (dle ČSN EN ISO 11654) A Příčný řez integrovaná zásuvná lišta prostorově tuhý rám funkční panel paravánu díky své konstrukci zajišťuje jak oboustranné pohlcení zvuku, tak zvukové oddělení pracovišť prostorově tuhý rám stůl 2 ks kovové svorky pro stabilizaci paravánu k 2k 4k oboustranně aplikovaná absorpční vrstva tloušťky 40 mm P/281 P/282 P/283 P/285 P/286 P/ k 2k 4k 0,3 0,7 0,95 0,95 0,95 0,

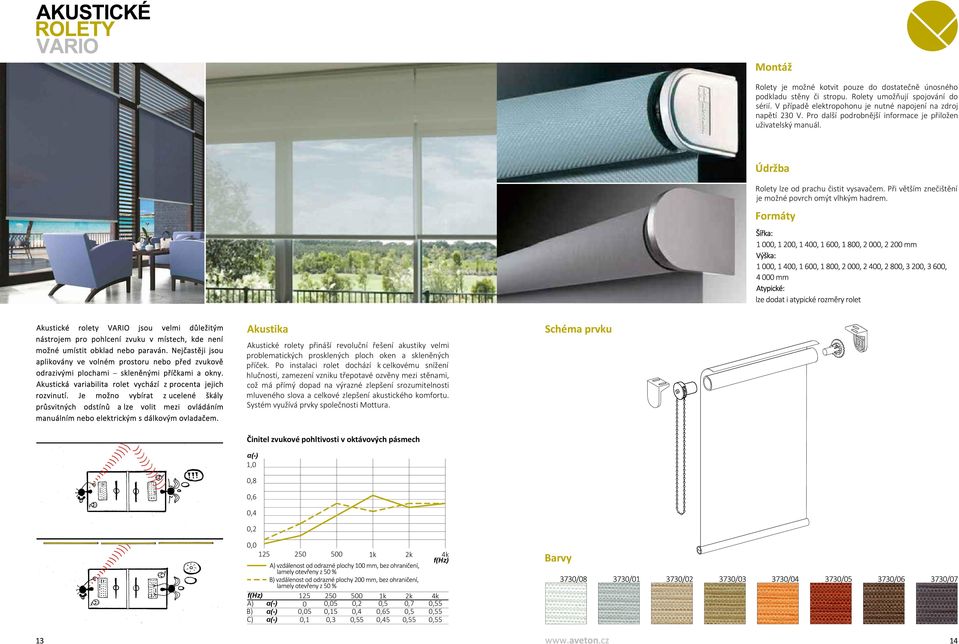

8 AKUSTICKÉ ROLETY Rolety je možné kotvit pouze do dostatečně únosného podkladu stěny či stropu. Rolety umožňují spojování do sérií. V případě elektropohonu je nutné napojení na zdroj napětí 230 V. Pro další podrobnější informace je přiložen uživatelský manuál. Rolety lze od prachu čistit vysavačem. Při větším znečištění je možné povrch omýt vlhkým hadrem. Šířka: 1 000, 1 200, 1 400, 1 600, 1 800, 2 000, mm Výška: 1 000, 1 400, 1 600, 1 800, 2 000, 2 400, 2 800, 3 200, 3 600, mm lze dodat i atypické rozměry rolet Akustické rolety jsou velmi důležitým nástrojem pro pohlcení zvuku v místech, kde není možné umístit obklad nebo paraván. Nejčastěji jsou aplikovány ve volném prostoru nebo před zvukově odrazivými plochami skleněnými příčkami a okny. Akustická variabilita rolet vychází z procenta jejich rozvinutí. Je možno vybírat z ucelené škály průsvitných odstínů a lze volit mezi ovládáním manuálním nebo elektrickým s dálkovým ovladačem. Akustické rolety přináší revoluční řešení akustiky velmi problematických prosklených ploch oken a skleněných příček. Po instalaci rolet dochází k celkovému snížení hlučnosti, zamezení vzniku třepotavé ozvěny mezi stěnami, což má přímý dopad na výrazné zlepšení srozumitelnosti mluveného slova a celkové zlepšení akustického komfortu. Systém využívá prvky společnosti Mottura k 2k 4k A) vzdálenost od odrazné plochy 100 mm, bez ohraničení, lamely otevřeny z 50 % B) vzdálenost od odrazné plochy 200 mm, bez ohraničení, lamely otevřeny z 50 % k 2k 4k A) 0 5 0,5 0,7 0,55 B) 5 0,15 5 0,5 0,55 C) 0,1 0,3 0,55 5 0,55 0, / / / / / / / /

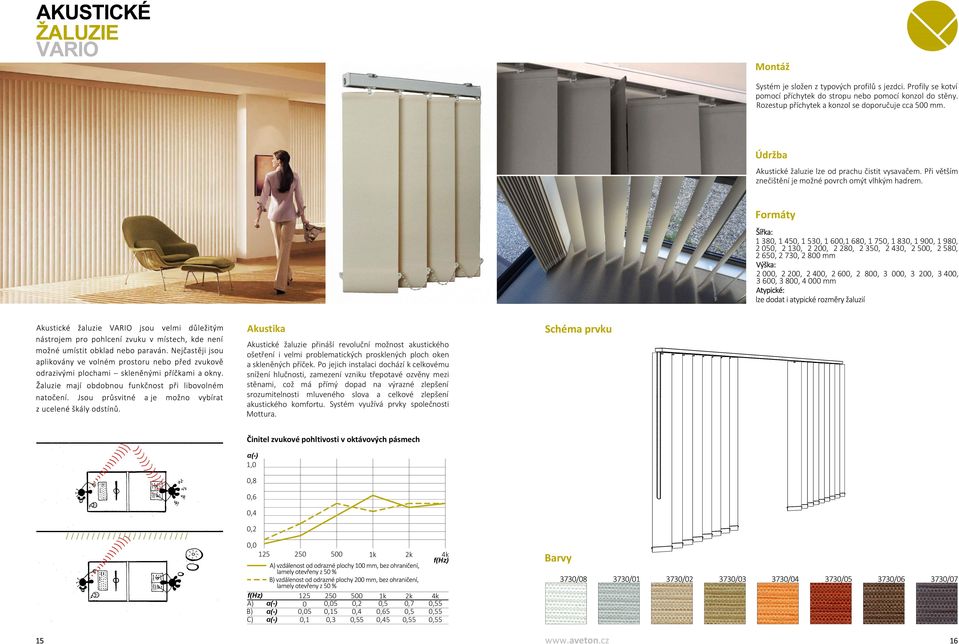

9 AKUSTICKÉ ŽALUZIE Systém je složen z typových profilů s jezdci. Profily se kotví pomocí příchytek do stropu nebo pomocí konzol do stěny. Rozestup příchytek a konzol se doporučuje cca 500 mm. Akustické žaluzie lze od prachu čistit vysavačem. Při větším znečištění je možné povrch omýt vlhkým hadrem. Šířka: 1 380, 1 450, 1 530, 1 600,1 680, 1 750, 1 830, 1 900, 1 980, 2 050, 2 130, 2 200, 2 280, 2 350, 2 430, 2 500, 2 580, 2 650, 2 730, mm Výška: 2 000, 2 200, 2 400, 2 600, 2 800, 3 000, 3 200, 3 400, 3 600, 3 800, mm lze dodat i atypické rozměry žaluzií Akustické žaluzie jsou velmi důležitým nástrojem pro pohlcení zvuku v místech, kde není možné umístit obklad nebo paraván. Nejčastěji jsou aplikovány ve volném prostoru nebo před zvukově odrazivými plochami skleněnými příčkami a okny. Žaluzie mají obdobnou funkčnost při libovolném natočení. Jsou průsvitné a je možno vybírat z ucelené škály odstínů. Akustické žaluzie přináší revoluční možnost akustického ošetření i velmi problematických prosklených ploch oken a skleněných příček. Po jejich instalaci dochází k celkovému snížení hlučnosti, zamezení vzniku třepotavé ozvěny mezi stěnami, což má přímý dopad na výrazné zlepšení srozumitelnosti mluveného slova a celkové zlepšení akustického komfortu. Systém využívá prvky společnosti Mottura k 2k A) vzdálenost od odrazné plochy 100 mm, bez ohraničení, lamely otevřeny z 50 % B) vzdálenost od odrazné plochy 200 mm, bez ohraničení, lamely otevřeny z 50 % A) B) C) , ,15 0, ,55 1k 0, k 3730/08 2k 0,7 0,5 0, / / / / / / /07 4k 0,55 0,55 0,55 16

10 AKUSTICKÉ JAPONSKÉ STĚNY Systém pojízdných japonských stěn je složen ze systémových profilů s jezdci, které se kotví do stropu nebo stěny. Samotné závěsy lze snadno instalovat a odinstalovat. Japonké stěny lze od prachu čistit vysavačem. Při větším znečištění je možné povrch omýt vlhkým hadrem. Profily: délka bez omezení Panely: maximální výška mm, maximální šířka mm Akustické japonské stěny jsou velmi důležitým nástrojem pro pohlcení zvuku v místech, kde není možn é umístit obklad nebo paraván. Nejčastěji jsou aplikovány ve volném prostoru nebo před zvukově odrazivými plochami skleněnými příčkami a okny. Variabilita japonských stěn, z hlediska akustiky, vychází z možnosti posunu po vodorovné ose. Tím lze měnit pozice a rozsah pohltivé plochy. Je možno vybírat z ucelené škály průsvitných odstínů. Akustické japonské stěny přináší revoluční možnost akustického ošetření i velmi problematických prosklených ploch oken a skleněných příček. Po jejich instalaci dochází k celkovému snížení hlučnosti, zamezení vzniku třepotavé ozvěny mezi stěnami, což má přímý dopad na výrazné zlepšení srozumitelnosti mluveného slova a celkové zlepšení akustického komfortu. V případě vhodného umístění dochází také k částečnému zamezení přeslechů mezi pracovišti. Systém využívá prvky společnosti Mottura k 2k 4k A) vzdálenost od odrazné plochy 100 mm, bez ohraničení B) vzdálenost od odrazné plochy 400 mm, bez ohraničení k 2k 4k A) 5 0,55 B) 5 0, / / / / / / / / / /
