Biofeedback 2000 x-pert

Transkript

1 Biofeedback 2000 x-pert

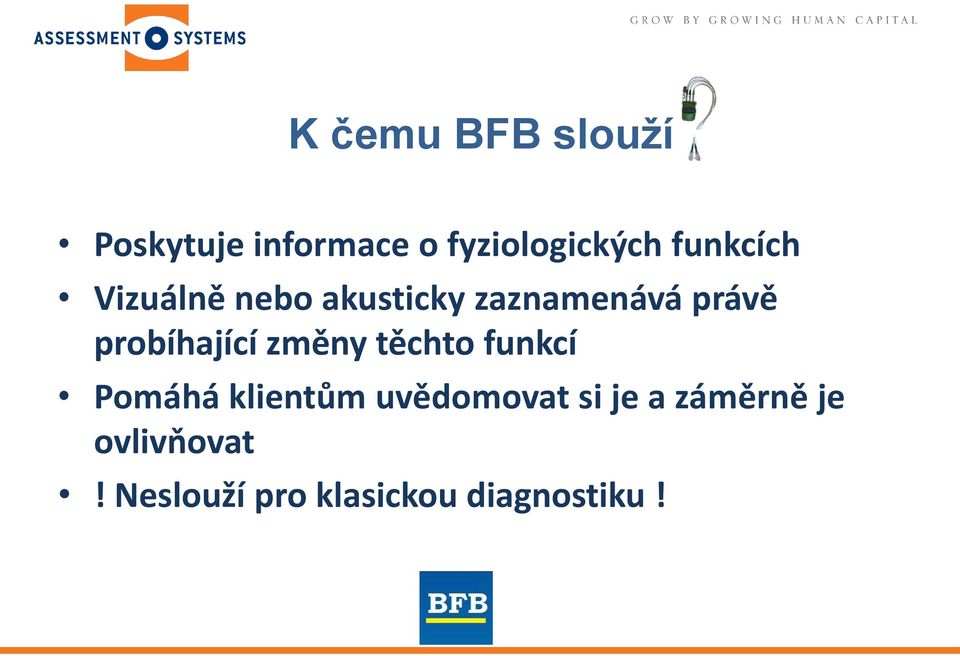

2 K čemu BFB slouží Poskytuje informace o fyziologických funkcích Vizuálně nebo akusticky zaznamenává právě probíhající změny těchto funkcí Pomáhá klientům uvědomovat si je a záměrně je ovlivňovat! Neslouží pro klasickou diagnostiku!

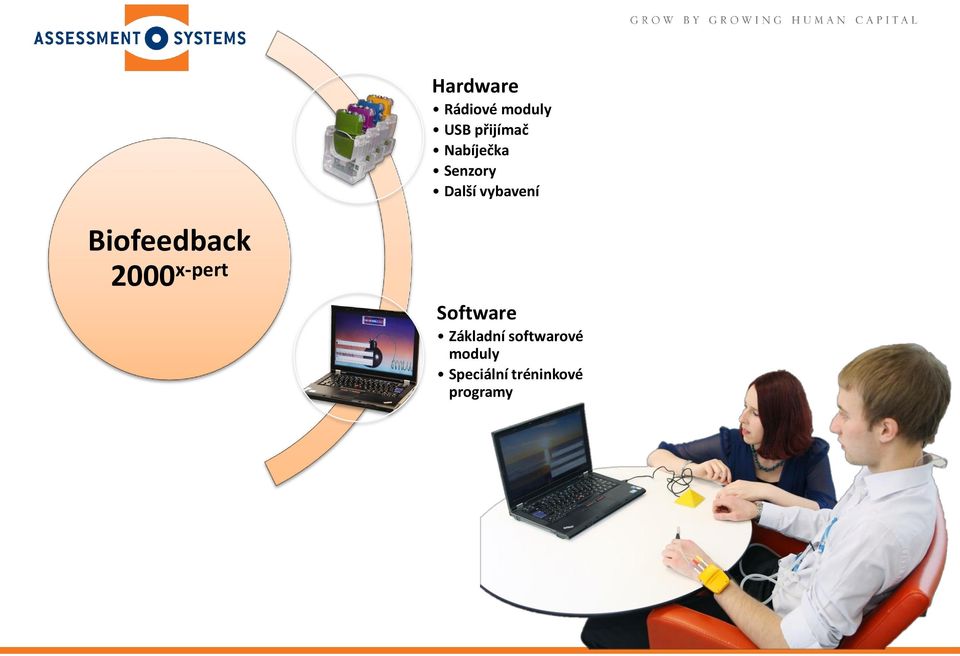

3 Hardware Rádiové moduly USB přijímač Nabíječka Senzory Další vybavení Biofeedback 2000 x-pert Software Základní softwarové moduly Speciální tréninkové programy

4 Hardware

5 Rádiové moduly Rádiové moduly zabezpečují příjem a přenos signálů z povrchu těla do PC pomocí bezdrátové technologie Bluetooth. Umožňují maximální volnost pohybu. Současně je možné zobrazit až 7 rádiových modulů.

6 Základní technické parametry modulů Napájení Polymerová baterie (3.7 V, 550 mah, výdrž 6 h) Přesnost Vyšší než ± 10% Max. rozměry (š x v x d) 67 x 51 x 24 mm Váha 44 g Teplota uskladnění a přenosu 0-50 C Operační teplota C Relativní vlhkost vzduchu Nekondenzující, max % Technické parametry přenosu signálu pomocí Bluetooth Přenosové a přijímací frekvenční pásmo GHz Modulace signálu FSK Přenosová rychlost Třída 1 Výstupní přenos 0 dbm

7 Doplňující informace Nabíjení pomocí speciální nabíječky se širokým rozsahem a přepínacím režimem (110V 220V, 50Hz/60Hz, výstup 5V/4A). Rádiové moduly je možné použít se všemi standardními typy elektrod. Modul EMG EEG EXG MULTI RESP Stručný popis Elektromyografie, 2 vstupy Elektroencefalografie, 2 vstupy EEG + měření srdečního rytmu, 3 vstupy Vodivost pokožky, tep, teplota, hybnost, 4 vstupy Hrudní a brániční dýchání, 2 vstupy

8 Rádiový modul EMG Slouží pro účely elektromyografie Umožňuje měřit záškuby nervových vláken Možnost připojení anální a vaginální sondy Barevné kódování externích kabelů EMG 1 EMG 2 REF Tmavě zelená Světle zelená Černá

9 Rádiový modul EMG Další parametry Rozsah a citlivost měření 0-15 µv až µv Rychlost uložení dat 2-40 záznamy/sekunda Zobrazení Kvadratický průměr Pomalé svalové záškuby Hz, rychlost přenosu 500 S/s Rychlé svalové záškuby Hz, rychlost přenosu 500 S/s Pomalé + rychlé svalové záškuby Hz, rychlost přenosu 500 S/s

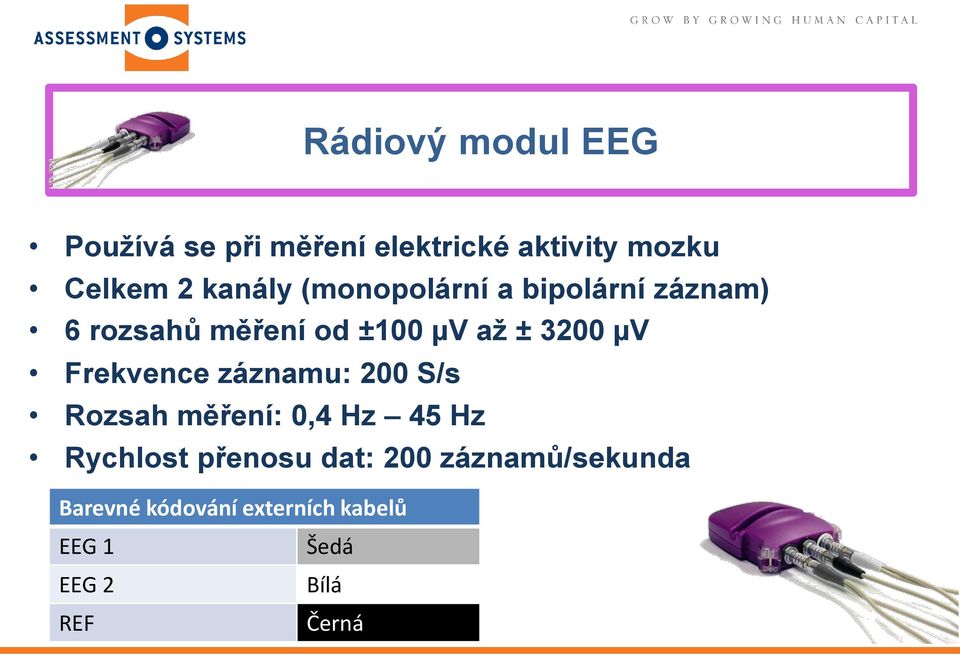

10 Rádiový modul EEG Používá se při měření elektrické aktivity mozku Celkem 2 kanály (monopolární a bipolární záznam) 6 rozsahů měření od ±100 µv až ± 3200 µv Frekvence záznamu: 200 S/s Rozsah měření: 0,4 Hz 45 Hz Rychlost přenosu dat: 200 záznamů/sekunda Barevné kódování externích kabelů EEG 1 EEG 2 REF Šedá Bílá Černá

11 Rádiový modul EEG Monopolární měření: Aktivní elektroda Pasivní elektroda Referenční elektroda Bipolární měření 2 aktivní elektrody Referenční elektroda

12 Rádiový modul EXG Slouží ke snímání elektrické aktivity mozku (EEG) a na zjištění míry variability srdečního rytmu (HRV). Rozdělené nebo simultánní nahrávání signálů EEG a HRV.! Nepoužívá se pro diagnostiku EKG! Barevné kódování externích kabelů EEG 1 EEG 2 HRV (ECG) REF Šedá Bílá Oranžová Černá

13 Rádiový modul EXG Vybrané technické parametry Výsledek měření Nezpracovaná křivka EKG Rozsah měření ±800 µv, ±1600 µv, ±3200 µv Rychlost nahrávání 1000 Hz Rozsah 1 Hz 100 Hz Časové rozlišení RR interval 1 ms Rychlost přenosu dat záznamů/sekunda

14 Rádiový modul MULTI Umožňuje měřit 4 parametry: Vodivost pokožky (EDA) Teplota (TEMP) Krevní pulz (BV) 3D akcelerace pohybu (MOT) Celkem 4 kanály (EDA, BV,TEMP a MOT) Možnost připojení k zápěstí nebo k hlavě temperature BVP Hook and loop strap EDA

15 Vodivost pokožky (EDA) Měří kožně-galvanický potenciál pokožky Měření střídavého proudu Mění se v rozmezí 20 Hz Frekvence výskytu 2000 S/s Rozsah 0-50 µs Maximální chyba 0,65 µs Rozlišení 0,012 µs (12 µs) Rychlost uložení dat záznamů/sekunda

16 Amplituda a frekvence pulzu (BV) Zaznamenává amplitudu a frekvenci pulzu snímanou z povrchu pokožky Rozeznání extrasystoly Frekvence výskytu 500 S/s Rozsah 0-100% Integrace časové konstanty 100 ms Zesilování Automatické nastavení Srdeční tep úderů/minuta Rychlost uložení dat záznamů/sekunda

17 Teplota (TEMP) Měří teplotu pokožky a nahrává její změnu v průběhu tréninku Rychlost přenosu dat Rozsah C Přesnost 0,5 C Rozlišení 0,01 C Rychlost uložení dat 4 záznamy/sekunda 4 záznamy/sekunda

18 Motilita (MOT) Nahrává pohyb klienta z oblasti ukazováčku a prostředníku Může se použít při měření tremoru (třesu rukou) pacientů Frekvence výskytů 200 S/s Rozsah 0-20 m/s 2 Přesnost 0,006 m/s 2 Rozlišení 0,05 m/s 2 Rychlost uložení dat 2-10 záznamů/sekunda

19 MULTI senzory Tento senzor se umisťuje na ukazováček nedominantní ruky Měří vodivost pokožky, pulz a teplotu Vodivost pokožky Pulz Teplota Kombinovaný senzor EDA1 senzor na jeden prst EDA2 elektrody na dlaň či prsty Umístění na hlavě nebo na prstech Umístění na hlavě nebo na prstech Umístění na hlavě nebo na prstech

20 Rádiový modul RESP Využívá se při nácviku správného dýchání Celkem 2 kanály (pro hrudní a brániční dýchání) Základní technické parametry Rozlišení Rozsah měření Dechová frekvence Rychlost uložení dat 0,2 mm 20 cm 0,02-60 dechů/minuta záznamů/sekunda

21 Ostatní hardwarové součásti Rádiová pyramida USB rozhraní, přijímač rádiových vln Obsahuje programovou licenci Dosah až 10 m Základní technické parametry Přenosové a přijímací frekvenční pásmo Modulace signálu GHz FSK Přenosová rychlost Bluetooth Třída 1 Výstupní přenos 0 dbm

22 Ostatní hardwarové součásti Nabíječka Doba nabíjení: 3 4 hodiny Počet modulů: 4 Přenosné pouzdro Pro rádiové moduly, nabíječku, rádiovou pyramidu a doplňky MARKER kabel Spojuje BFB se systémem Vienna Test System Mikrofon pro záznam zvuku Čelenka a velcro pásy pro připojení senzorů a modulů Disponibilní elektrody

23 Softwarové součásti systému Tréninkové a terapeutické programy

24 Oblasti využití Biofeedback 2000 x-pert Řízení lidských zdrojů Bolest a psychosomatické symptomy Vývojová psychologie Sport Psychoterapie Rehabilitace

25 Péče o zdraví Biofeedback podporuje zdraví a výkonnost zaměstnanců. Pomáhá předcházet stresu a syndromu vyhoření a snižuje počet dnů ztracených v důsledku nemoci. Biofeedback lze také v personální oblasti použít k uvolnění svalového napětí a úzkostných stavů nebo opravit fyzické držení těla. Speciální tréninkové programy Biofeedback 2000 x-pert : BFBEL, BFEDA, BFEMG, BFHRV, BFREC, BFRESP, BFSTAT, BFSTR, BFVASO

26 Psychoterapie V rámci psychoterapie lze Biofeedback použít pro záznam psychologických parametrů (zejména vodivost pokožky) během sezení s klientem. Ze změn v parametrech lze vyvodit závěry o osobním významu věci či události, o které se při setkání mluví. Biofeedback lze také velmi úspěšně použít při léčbě úzkostných poruch (fobie, panické ataky). Speciální tréninkové programy Biofeedback 2000 x-pert : BFBEL, BFEDA, BFKON, BFREC, BFRESP, BFSTAT, BFSTR, BFVID

27 Bolest a psychosomatické symptomy Pro léčbu migrény, bolesti hlavy, krčního syndromu a bolestí zad jsou častým řešení léky proti bolesti. V této oblasti se biologická zpětná vazba ukázala jako mimořádně úspěšná forma terapie. Speciální tréninkové programy Biofeedback 2000 x-pert : BFBEL, BFEDA, BFEEG, BFEMG, BFHRV, BFMUSK, BFREC, BFRESP, BFSTAT, BFSTR, BFVASO

28 Rehabilitace Vědecky podložené tréninky založené na metodě biofeedback mohou být použity pro léčbu neuromuskulárních poruch, jako je dystonie (bruxismus), částečné ochrnutí a inkontinence. Speciální tréninkové programy Biofeedback 2000 x-pert : BFBEL, BFEMG, BFHRV, BFMUSK, BFRESP, BFSTAT, BFSTR, BFVASO

29 Sport Díky metodě biofeedback se sportovci naučí vědomě ovládat fyzické funkce (dýchání, svalové napětí). Je užitečná při zlepšování techniky, snížení úzkosti ze soutěže, dosažení optimálního aktivačního stavu v průběhu soutěže nebo při podpoře zotavení po nemoci. Speciální tréninkové programy Biofeedback 2000 x-pert : BFBEL, BFEEG, BFEMG, BFHRV, BFMUSK, BFRESP, BFSTAT, BFSTR

30 Vývojová psychologie Tlak na výkon a stres se může projevit u dětí výpadky paměti během zkoušek a učení a často vytváří výkonový blok. Tyto psychosomatické reakce mohou být léčeny pomocí biologické zpětné vazby. Biofeedback lze úspěšně použít u dětí s ADHD. Speciální tréninkové programy Biofeedback 2000 x-pert : BFBEL, BFEDA, BFEEG, BFKON, BFREC, BFRESP, BFSTAT, BFSTR, BFVID

31 Základní moduly

32 Line feedback Tato funkce umožňuje zobrazit všechny požadované parametry v liniové formě grafu, a to buď jednotlivě, nebo společně. Může být použita pouze jako záznam fyziologických funkcí, či při tréninku. Své školící programy můžete upravit přidáním obrázku nebo hudby na pozadí. Tip: Můžete také použít vaše vlastní osobní fotografie.

33 RESP relaxační trénink Pomocí tohoto systému se klienti učí relaxovat a dýchat v pravidelných intervalech. Pohyb dechu je zobrazen na obrazovce a roste více či méně v závislosti na hloubce dýchání. Zobrazení křivky dýchání umožňuje klientovi lépe si uvědomit případné nedostatky a napravit je. Zpětná vazba může být akustická nebo vizuální.

34 Prahový trénink Práh ( vodorovná čára ) představuje cílovou úroveň, které se klient pokouší dosáhnout. Jestliže uspěje v dosažení tohoto cíle, jsou spuštěny pozitivní podněty. Ty jsou odměnou ve formě zvuku, hudby nebo příběhu (pro děti). Mohou být nastaveny zvukové výstražné signály, které zaznějí ve chvíli, kdy se hodnoty klienta změní ve špatném směru.

35 Volume feedback Volume feedback používá k poskytnutí zpětné vazby kruhový diagram. Při tréninku vasokonstrikce pro léčbu migrény tento prsten dává zpětnou vazbu o průtoku krve ve spánkové tepně. Cílem cvičení je, aby velikost zobrazeného kruhu byla tak malá, jak je to možné, a udržovat tuto velikost na určitou dobu. To učí klienta řídit dodávku krve do hlavy, čímž mu umožní zastavit záchvaty migrény v jejich počátečních fázích.

36 Audio feedback Změny ve čtení se vrací zpět akusticky, prostřednictvím změn ve zvuku. Školení touto metodou můžeme provádět se zavřenýma očima, pro některé pacienty je to více uklidňující, než se koukat na displej na obrazovce.

37 Speciální tréninkové metody

38 Seznam speciálních tréninkových metod dle oblastí využití HR Děti Psychoterapie Bolest, psychosom. sympt. Sport HR Děti Rehabilitace Psychoterapie Bolest, psychosom. sympt. Sport Rehabilitace BFRESP BFEEG BFEDA BFHRV BFKON BFVASO BFVID BFSTR BFREC BFBEL BFMUSK BFSTAT BFEMG

39 BFRESP dýchací cvičení Používá se k výpočtu ideální respirační křivky a k tréninku jejího dosažení. Klient je schopen do pátého tréninku reprodukovat ideální dýchání i bez zpětné vazby. Příklady použití: relaxační trénink, hypertonie, bronchiální astma, migréna, panické záchvaty, agorafobie Doporučená délka cvičení: 10 min Zpět na seznam

40 BFEDA EDA relaxační cvičení Relaxační trénink založený na vizuální odezvě. Na základě změny fyziologických reakcí se mění i zpětná vazba dostupná v několika verzích. Dosahováním stanovených cílů může klient doplňovat dílky puzzle, přeměnit žábu v prince apod. Použití metody: relaxační cvičení, redukce stresu Doporučená délka cvičení: 15 min Zpět na seznam

41 BFKON konfrontační trénink s obrázky Tato metoda je založená na desenzibilizaci klienta pomocí obrázkových sekvencí. Jeho reakce mohou být ve formě křivky promítnuty přímo na prezentovaných obrázcích. Příklady použití: panické záchvaty, úzkostné poruchy, fobie Doporučená délka cvičení: 10 min Zpět na seznam

42 BFVID konfrontační trénink s videem Podobné metodě BFKON. Desenzibilizace zde probíhá pomocí videosekvencí, které klienta více přiblíží reálné situaci, jenž vyvolává úzkost. Příklady použití: klaustrofobie, strach z výšek, úzkost z jízdy, fobie ze zvířat, strach z létání, strach z lékařských vyšetření Doporučená délka cvičení: 10 min Zpět na seznam

43 BFREC zvukový a video rekordér Program pro hlasový či obrazový záznam. Příklady použití: sestavení anamnézy, vyšetřovací rozhovory, terapie úzkostných poruch, post-traumatická stresová porucha (PTSD) Doporučená délka sezení: podle potřeby Zpět na seznam

44 BFMUSK neurosvalová rehabilitace Cílem je zvýšit stupeň kontroly svalového napětí a postupně rozvíjet sílu zapojených svalů. Klient napíná a uvolňuje určité svalové skupiny v pravidelných intervalech při pokusu sledovat průběh grafu zobrazeném na obrazovce. Příklady použití: částečné ochrnutí, zranění a poruchy, které ovlivňují mobilitu, tortikolis, kořenové bolesti hlavy, inkontinence Doporučená délka cvičení: 10 min Zpět na seznam

45 BFEMG elektromyograf Klient se pokouší záměrně uvolnit napjaté svaly. Můžeme porovnávat i reakce na levé a pravé straně těla. Příklady použití: krční syndrom, bolesti zad, tinnitus, EMG relaxační cvičení Doporučená délka cvičení: 15 min Zpět na seznam

46 BFEEG elektroencefalograf Elektroencefalograf s 2D a 3D vyhodnocovacími metodami (FFT) 7 předpřipravených tréninkových programů. Tato metoda také slouží ke zjištění dominance pravé a levé hemisféry. Použití metody: poruchy závislosti, úzkostné poruchy, deprese, epilepsie, hyperaktivita, poruchy spánku Doporučená délka cvičení: min Zpět na seznam

47 BFHRV variabilita srdeční frekvence Trénink BFHRV se zaměřuje na dosažení souladu dýchání, pulsu a krevního tlaku. Jsou dostupné tři verze, které slouží k synchronizaci dechu a tepové frekvence: 1. Baroreflexní trénink 2. Koherenční trénink 3. RSA trénink Příklady použití: snižuje duševní a fyziologické napětí, psychosomatické poruchy, podpora léčby onemocnění srdce, psychovegetativní vyčerpání, nespavost, vysoký krevní tlak, zvládání stresu a úzkosti, zvýšení hladiny DHEA, syndrom dráždivého tračníku Zpět na seznam

48 BFVASO průtok krve Trénink ovlivňující cirkulaci krve a v důsledku toho i tělesnou teplotu. Je dostupný ve dvou verzích: 1. Slunce v závislosti na zvyšování teploty rukou vychází slunce (viz obrázek vpravo) 2. Prezentace vizuálních stimulů klient se snaží udržet stálou teplotu těla Příklady použití: Raynaudova choroba, migréna, hypertonie, celková relaxace Doporučená délka cvičení: 15 min Zpět na seznam

49 BFSTR aktivační screening (stresový test) Tento tréninkový program identifikuje vegetativní systémy (kardiovaskulární, kožní vodivost, svalový tonus, atd.), které nejlépe ukazují stresové reakce klienta. Příklady použití: zvládání stresu, psychosomatické problémy související se stresem, analýza odezvy souvisejících fyziologických parametrů Doporučená délka cvičení: 6 min Zpět na seznam

50 BFBEL toleranční test (test odolnosti) Adaptační test tolerance záznam psychofyziologických parametrů ve stresové situaci. Příklady použití: zvládání stresu, psychosomatické problémy související se stresem, psychofyziologická tolerance stresu Doporučená délka cvičení: 3 min Zpět na seznam

51 BFSTAT statistický modul Statistický modul umožňuje získaná data z Biofeedback 2000 x-pert připravit pro další statistické analýzy ve standardních statistických programech (SPSS, Excel). Zpět na seznam
