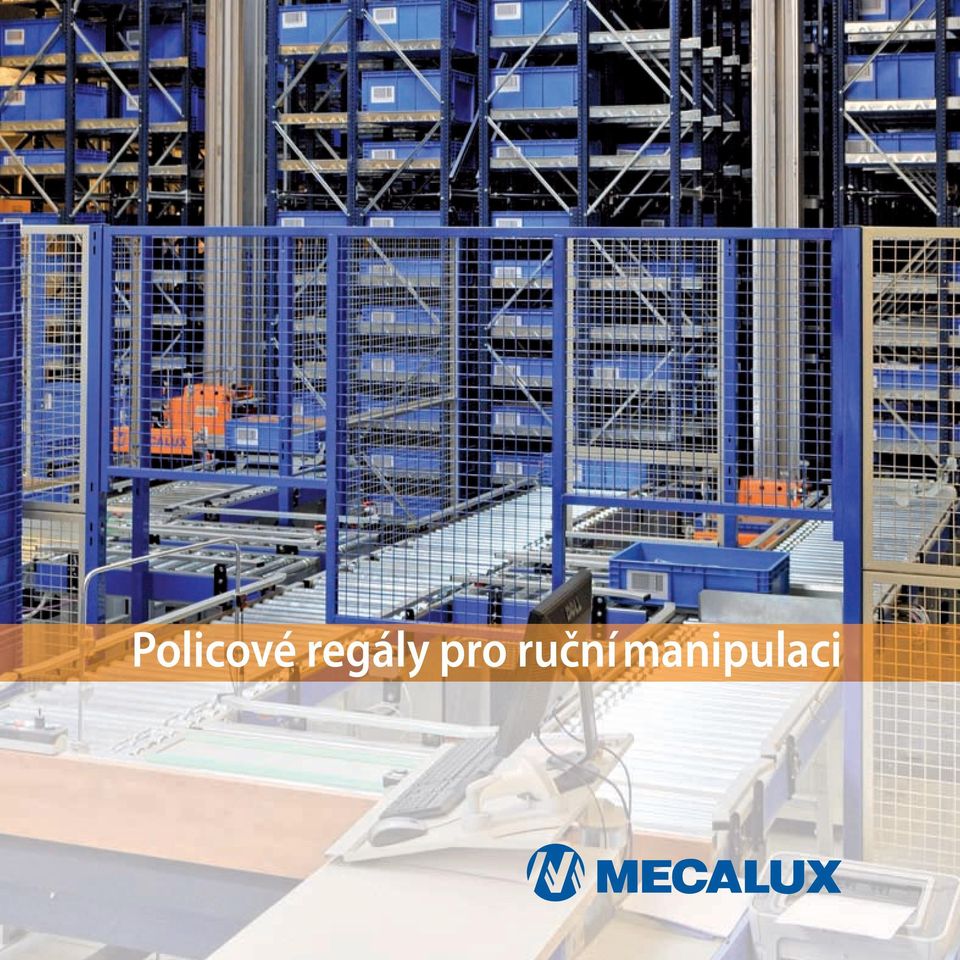

1 Policové regály pro ruční manipulaci

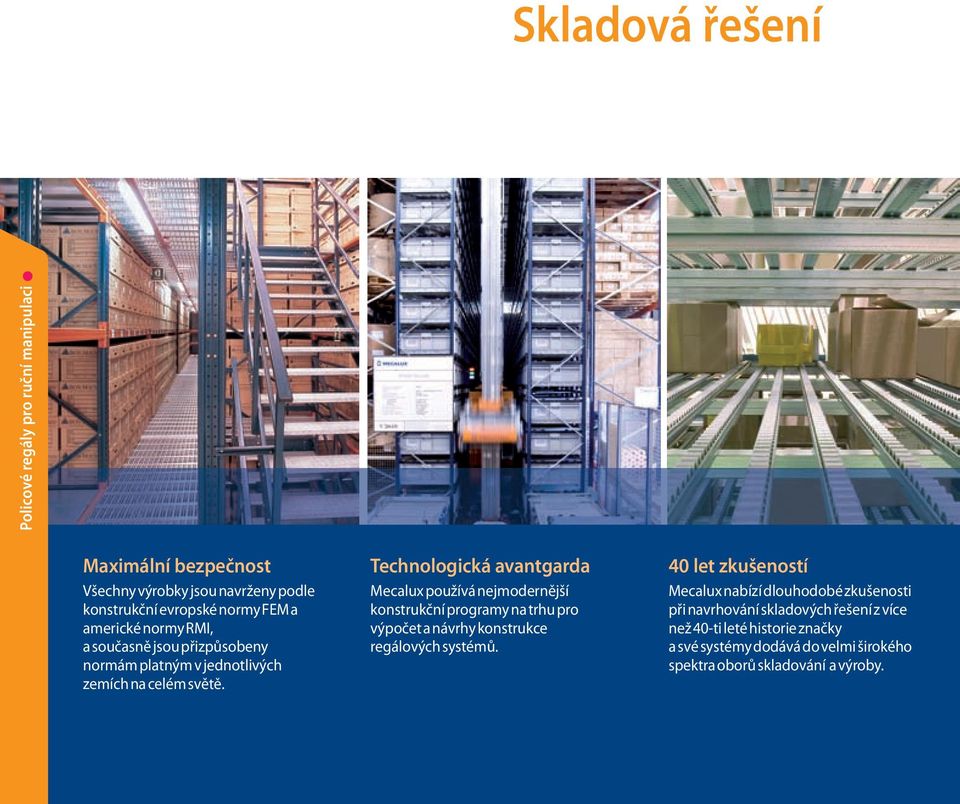

2 Skladová řešení Policové regály pro ruční manipulaci Maximální bezpečnost Všechny výrobky jsou navrženy podle konstrukční evropské normy FEM a americké normy RMI, a současně jsou přizpůsobeny normám platným v jednotlivých zemích na celém světě. Technologická avantgarda Mecalux používá nejmodernější konstrukční programy na trhu pro výpočet a návrhy konstrukce regálových systémů. 40 let zkušeností Mecalux nabízí dlouhodobé zkušenosti při navrhování skladových řešení z více než 40-ti leté historie značky a své systémy dodává do velmi širokého spektra oborů skladování a výroby.

3 Kvalita především Mecalux uskutečnil více než 4000 testů proto, aby poznal skutečné vlastnosti a chování používaných materiálů. Získané certifikáty ISO 9001, ISO 14001, TÜV-GS Poprodejní servis Mecalux nabízí všem svým zákazníkům poprodejní servis za účelem následné kontroly systémů v provozu a nabízí své poradenství v případě modifikací, závad a rozšíření skladů.

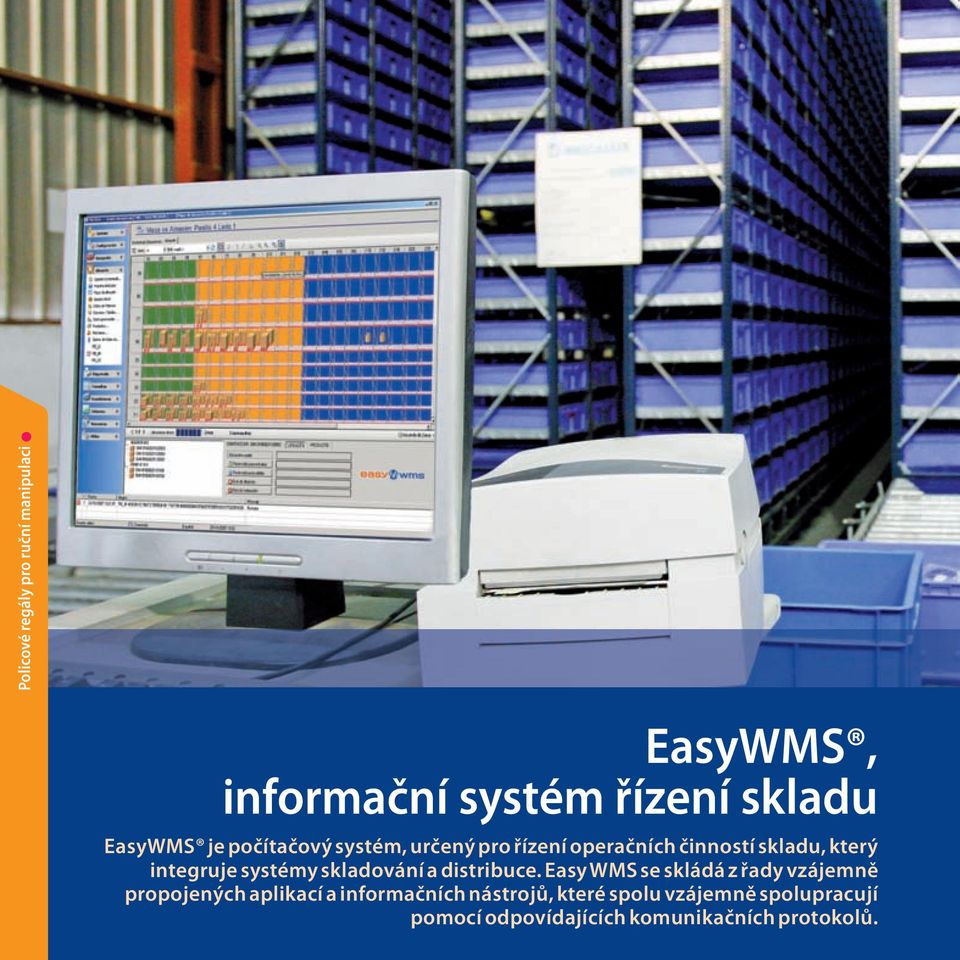

4 Policové regály pro ruční manipulaci EasyWMS, informační systém řízení skladu EasyWMS je počítačový systém, určený pro řízení operačních činností skladu, který integruje systémy skladování a distribuce. Easy WMS se skládá z řady vzájemně propojených aplikací a informačních nástrojů, které spolu vzájemně spolupracují pomocí odpovídajících komunikačních protokolů.

5 Ucelené řízení skladových zásob a procesů, realizovaných ve skladu. Eliminace chyb během kompletace objednávek a zvýšení spolehlivosti dodávek. Urychlení procesů přípravy a odeslání objednávek. Možnost přizpůsobení individuálním požadavkům. Snížení nákladů v logistice. EasyWMS má šest shora určených standardních úrovní, které lze přizpůsobit konkrétním požadavkům každého klienta. Použití určité úrovně závisí na charakteristice skladu, procedur, operačních a přepravních činností. Jednotlivé úrovně splňují všechny požadované funkce obsluhy automatické identifikace zboží (čárové kódy, tagy RFID, systémy kompletace objednávek pick to light / put to light, hlasové systémy, atd.), automatického blízkého transportu (ukladače miniload, paletové ukladače, transferové vozíky, přenašeče, atd.) a řízení konvenčních skladů s využitím terminálů RF.

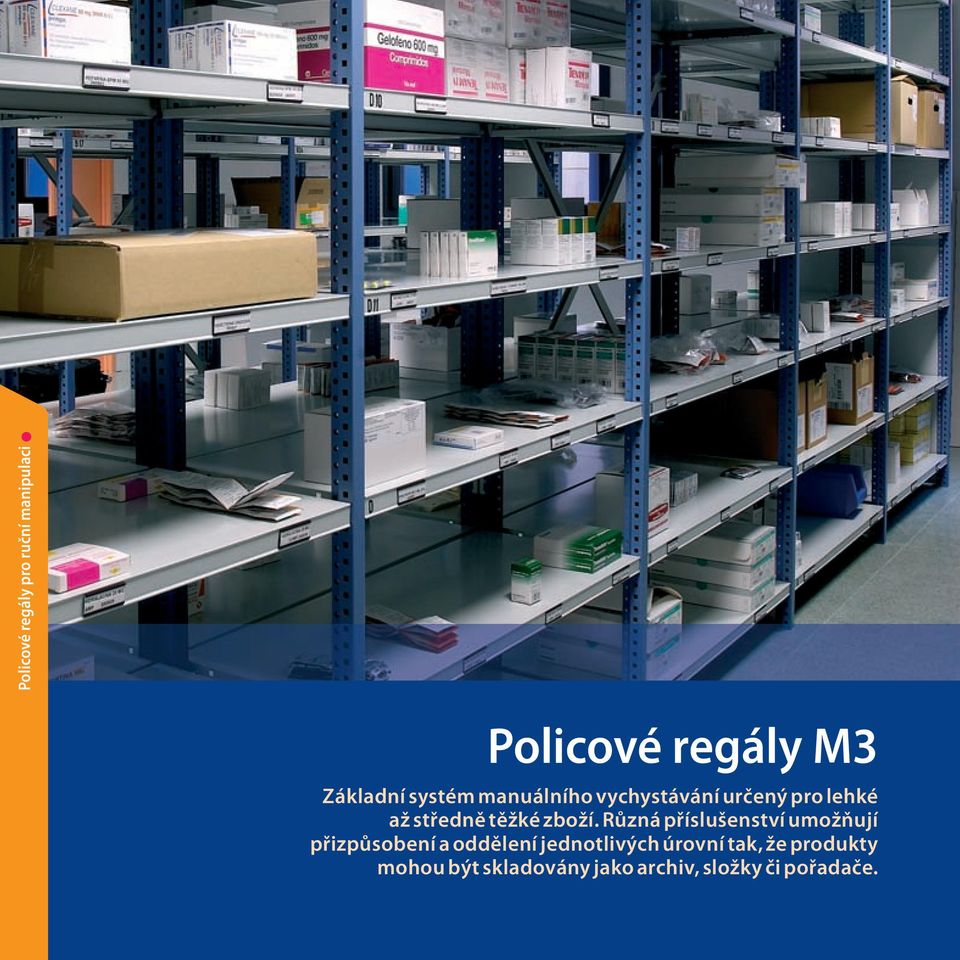

6 Policové regály pro ruční manipulaci Policové regály M3 Základní systém manuálního vychystávání určený pro lehké až středně těžké zboží. Různá příslušenství umožňují přizpůsobení a oddělení jednotlivých úrovní tak, že produkty mohou být skladovány jako archiv, složky či pořadače.

7 Možnost instalace ochozů pro snadný přístup k vyšším úrovním. Snadná montáž. Víceúčelové komponenty, které lze přizpůsobit veškerým požadavkům. Možnost realizace mobilních regálů pro archivaci a sklad. Verze pro kancelář mají provedení ladící s daným prostředím. Možnost instalace ochozů pro přístup do vyšších úrovní. 12 Komponenty 1) Sloup (5 typů) 2) Police (2 typy) 3) Uchycení police 4) Křížová výztuha 5) Spojení rámů 6) Patka Doplňkové prvky 7) Zadní stěna (plech nebo mřížka) 8) Čela a lišty 9) Svislé dělící příčky 10) Boxy/ Zásuvky 11) Dveře 12) Příslušenství pro zavěšování složek

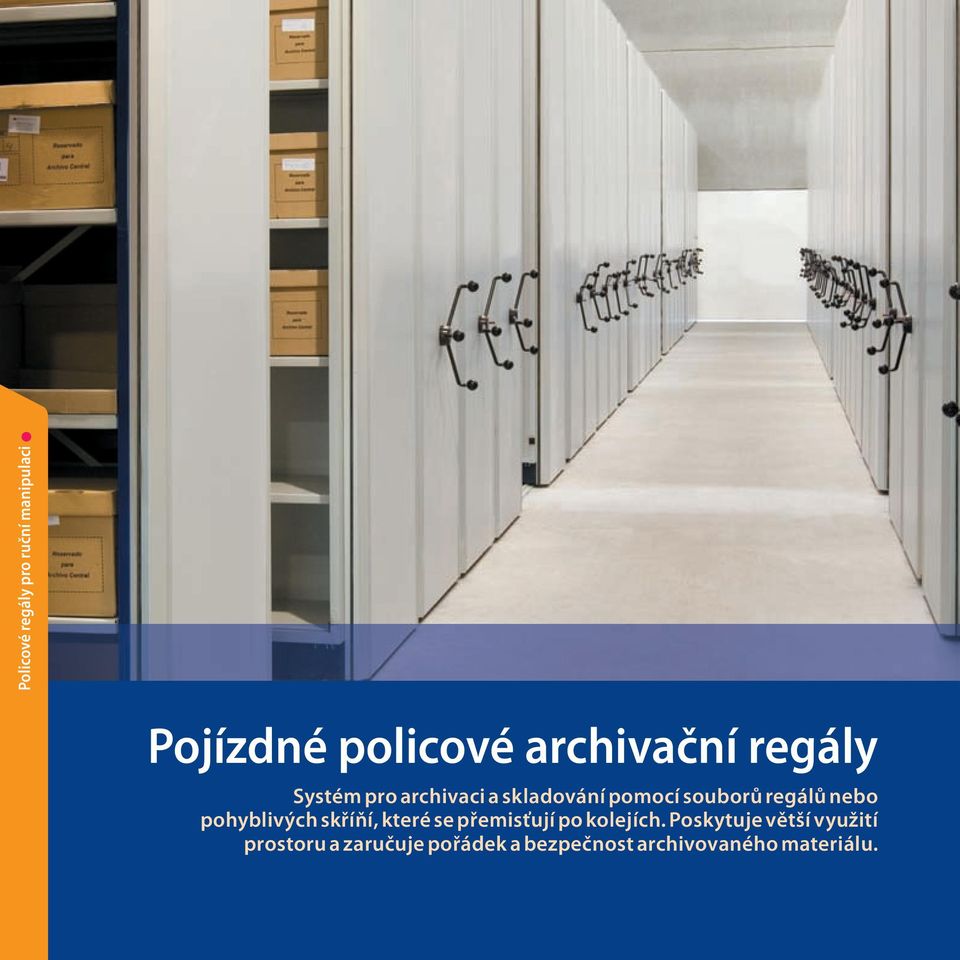

8 Policové regály pro ruční manipulaci Pojízdné policové archivační regály Systém pro archivaci a skladování pomocí souborů regálů nebo pohyblivých skříňí, které se přemisťují po kolejích. Poskytuje větší využití prostoru a zaručuje pořádek a bezpečnost archivovaného materiálu.

9 Optimální využití prostoru. Mechanismus pohybu Pojistka ve dveřích chrání proti přístupu nepovolaných osob. Ideální řešení pro skladování veškerého druhu knih a dokumentů. Stěny regálů mohou být vyrobeny z kovu nebo ze dřeva v šedé barvě. Ruční posun Systém je navržen jako konstrukce s nízkou hmotností, který je vhodný zejména pro archivy, kanceláře, lehké materiály apod. Posun je prováděn manuálně pomocí držáků umístěných na vnější straně každé jednotky. Mechanicko-ruční mechanismus pojezdu Jedná se o mechanický hnací systém s řetězovými převody. Pohon pojezdového kola je prováděn manuálně otáčením hnacího kola se zalomenými rameny. Převody značně snižují sílu potřebnou k otáčení hnacím kolem. Automatický mechanismus pojezdu Regálová jednotka je uváděna do pohybu stisknutím elektrického tlačítka. Poté se regály automaticky přemístí a tak vytvoří přístupovou uličku. Pohonný systém se skládá z motoru s převodem, který nevyžaduje údržbu díky provedení se stálou náplní maziva Komponenty ) Pojízdná základna 2) Pojezdové kolejnice 3) Rámy M3 4) Křížová výztuha 5) Police 6) Uchycení police 7) Mechanismus pojezdu 8) Police na zavěšování složek

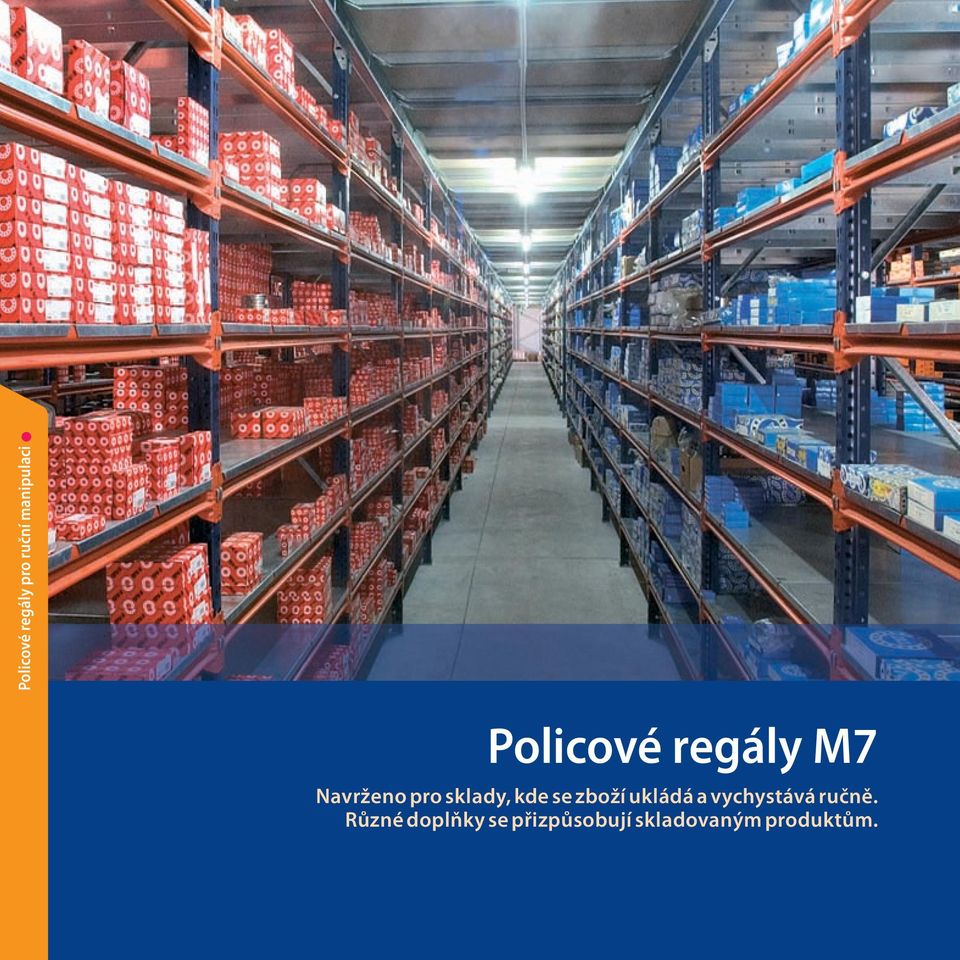

10 Policové regály pro ruční manipulaci Policové regály M7 Navrženo pro sklady, kde se zboží ukládá a vychystává ručně. Různé doplňky se přizpůsobují skladovaným produktům.

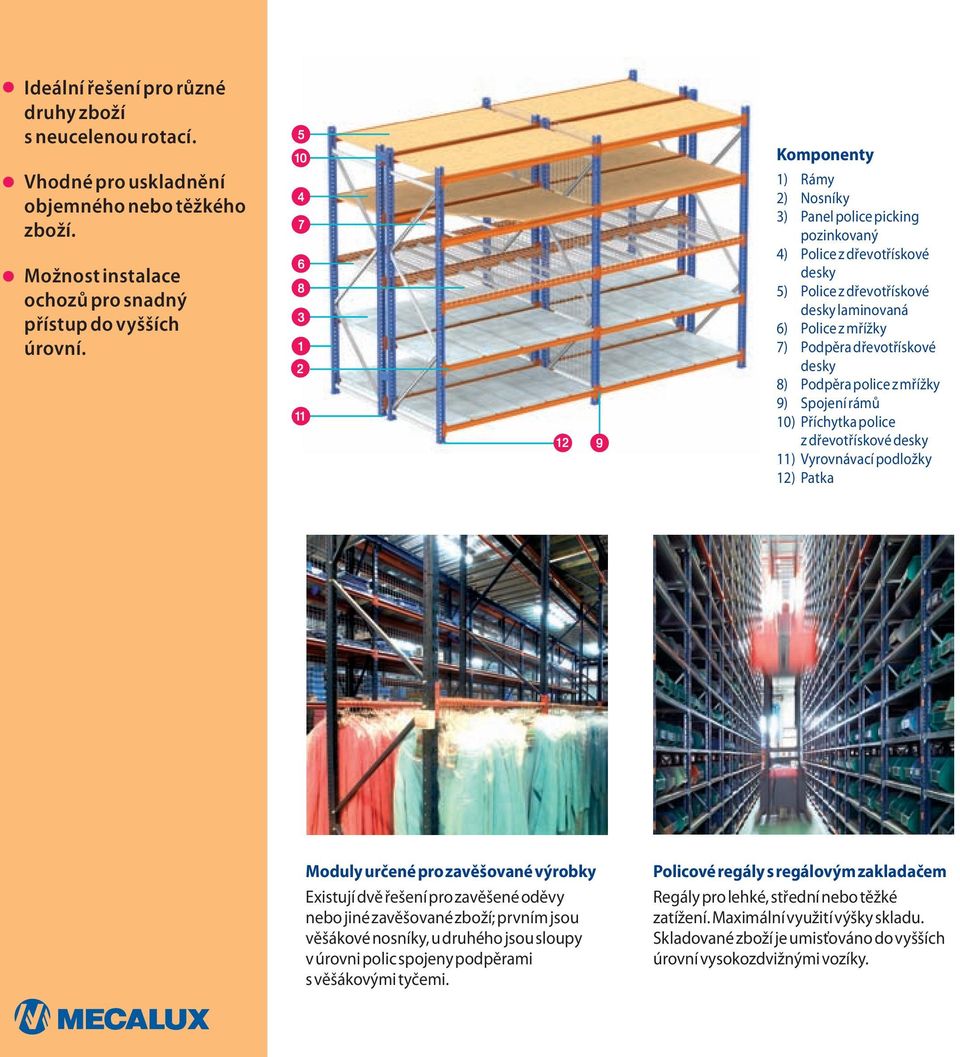

11 Ideální řešení pro různé druhy zboží s neucelenou rotací. Vhodné pro uskladnění objemného nebo těžkého zboží. Možnost instalace ochozů pro snadný přístup do vyšších úrovní Komponenty 1) Rámy 2) Nosníky 3) Panel police picking pozinkovaný 4) Police z dřevotřískové desky 5) Police z dřevotřískové desky laminovaná 6) Police z mřížky 7) Podpěra dřevotřískové desky 8) Podpěra police z mřížky 9) Spojení rámů 10) Příchytka police z dřevotřískové desky 11) Vyrovnávací podložky 12) Patka Moduly určené pro zavěšované výrobky Existují dvě řešení pro zavěšené oděvy nebo jiné zavěšované zboží; prvním jsou věšákové nosníky, u druhého jsou sloupy v úrovni polic spojeny podpěrami s věšákovými tyčemi. Policové regály s regálovým zakladačem Regály pro lehké, střední nebo těžké zatížení. Maximální využití výšky skladu. Skladované zboží je umisťováno do vyšších úrovní vysokozdvižnými vozíky.

12 Policové regály pro ruční manipulaci Vysoké policové skladování s použitím ochozů Tento systém umožňuje maximální využití výšky skladu, přístupné horní police přístupné buď mechanickými prostředky nebo z ochozů, umístěných mezi policovými úrovněmi.

13 Možnost instalace jednoho nebo několika ochozů k zpřístupnění vyšších úrovní. Dostupnost k různým úrovním pomocí schodiště. Umístění regálů s ochozy je možné aplikovat na jakýkoli typ regálové instalace. Komponenty 1) Schodiště 2) Zábradlí 3) Otočné bezpečnostní dveře Schodiště Schodiště navržená společností Mecalux jsou snadno smontovatelná, odolná a přizpůsobitelná různým výškám (to stejné schodiště může být použito pro různé výšky a to změnou úhlu sklonu). Navíc schodiště splňují normy pro budovy platné v celé Evropě. Zábradlí Ochranné zábradlí je tvořeno z kulatých a hranatých profilů spojených kloubovými spojkami. Ve spodní části je namontována ochranná lišta, která brání případnému propadnutí materiálu.

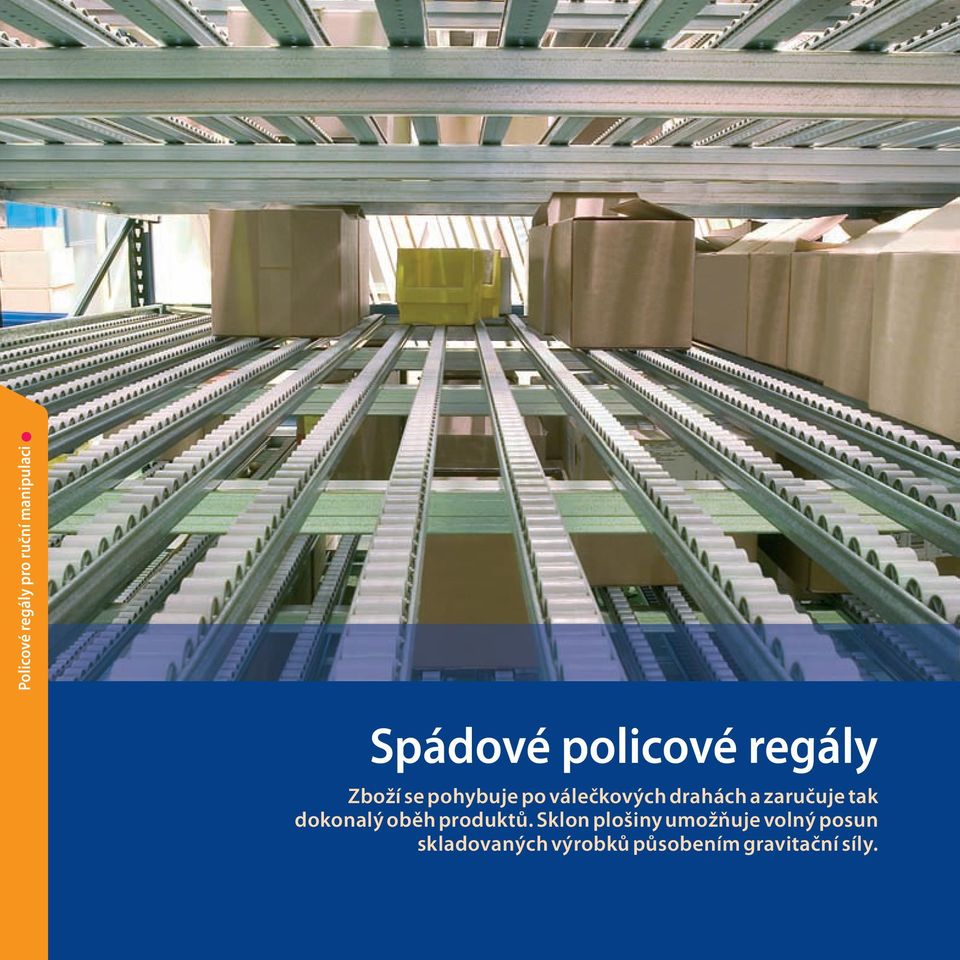

14 Policové regály pro ruční manipulaci Spádové policové regály Zboží se pohybuje po válečkových drahách a zaručuje tak dokonalý oběh produktů. Sklon plošiny umožňuje volný posun skladovaných výrobků působením gravitační síly.

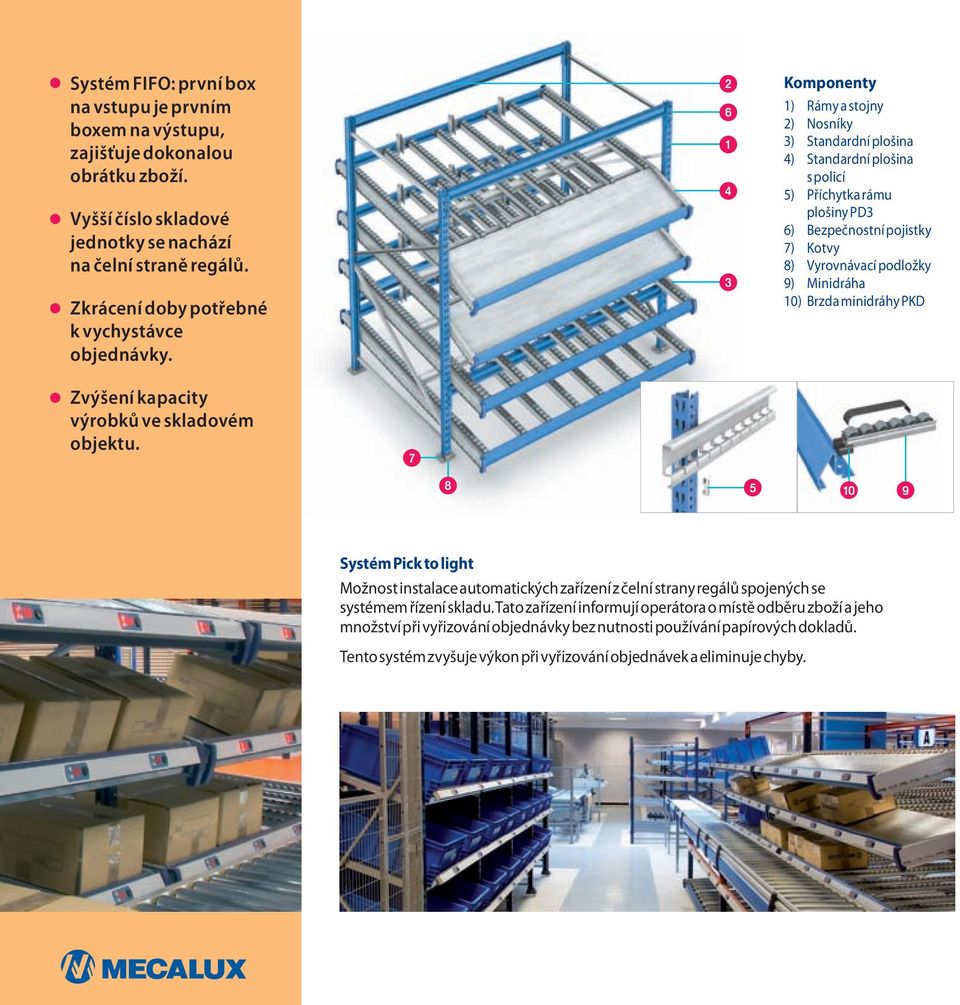

15 Systém FIFO: první box na vstupu je prvním boxem na výstupu, zajišťuje dokonalou obrátku zboží. Vyšší číslo skladové jednotky se nachází na čelní straně regálů. Zkrácení doby potřebné k vychystávce objednávky Komponenty 1) Rámy a stojny 2) Nosníky 3) Standardní plošina 4) Standardní plošina s policí 5) Příchytka rámu plošiny PD3 6) Bezpečnostní pojistky 7) Kotvy 8) Vyrovnávací podložky 9) Minidráha 10) Brzda minidráhy PKD Zvýšení kapacity výrobků ve skladovém objektu Systém Pick to light Možnost instalace automatických zařízení z čelní strany regálů spojených se systémem řízení skladu. Tato zařízení informují operátora o místě odběru zboží a jeho množství při vyřizování objednávky bez nutnosti používání papírových dokladů. Tento systém zvyšuje výkon při vyřizování objednávek a eliminuje chyby.

16 Policové regály pro ruční manipulaci Automatizované sklady pro boxy Standardní systém automatizovaného skladování boxů, kde regály, strojní zařízení a software řízení skladu spolu tvoří jeden celek. Systém je založen na koncepci box k operátorovi. Dokonalé využití dostupného prostoru, rychlost a organizace skladu.

17 Automatizace operací na vstupu a výstupu. Stálá kontrola a aktualizace skladových zásob. Komponenty 1) Regály 2) Místo příjmu a výdeje zboží 3) Zakladač 4) Počítačový systém 1 Eliminace chyb způsobených manuálním řízením skladu. 3 Ideální systém pro skladování malých manipulačních jednotek. 2 4 Regály Regály jsou navrženy pro provoz zakladače a skladování boxů do výšky. Místo příjmu a výdeje Místo příjmu a výdeje zboží ve skladu (vychystávací a manipulační zóna) je situováno před nebo vedle regálů. Mechanická manipulace boxů probíhá k operátorovi nebo zakladači tak, aby bylo možno boxy odebírat ručně a následně je zpět umístit do skladu. Zakladač Zakladač zajišťuje odběr a uložení boxů do regálů a také jejich dopravu a složení v místě příjmu a výdeje zboží. Systém řízení Systém řízení skladu provádí veškeré skladové činnosti, optimalizuje délku úkonů a využití skladových prostor. Programové vybavení systému usnadňuje řízení procesů a umožňuje snadný a rychlý přístup k veškerým informacím.

18 Policové regály pro ruční manipulaci Nákladní výtahy a systémy pro přepravu beden Jsou sestaveny pro dosažení podstatně vyšší produktivity a k zajištění přepravy nákladu pomocí beden nebo jiných nosičů. Nákladní výtahy jsou zdokonalovány díky různým přepravním systémům, které jsou součástí zařízení a splňují zvýšené požadavky na funkčnost a frekvenci.

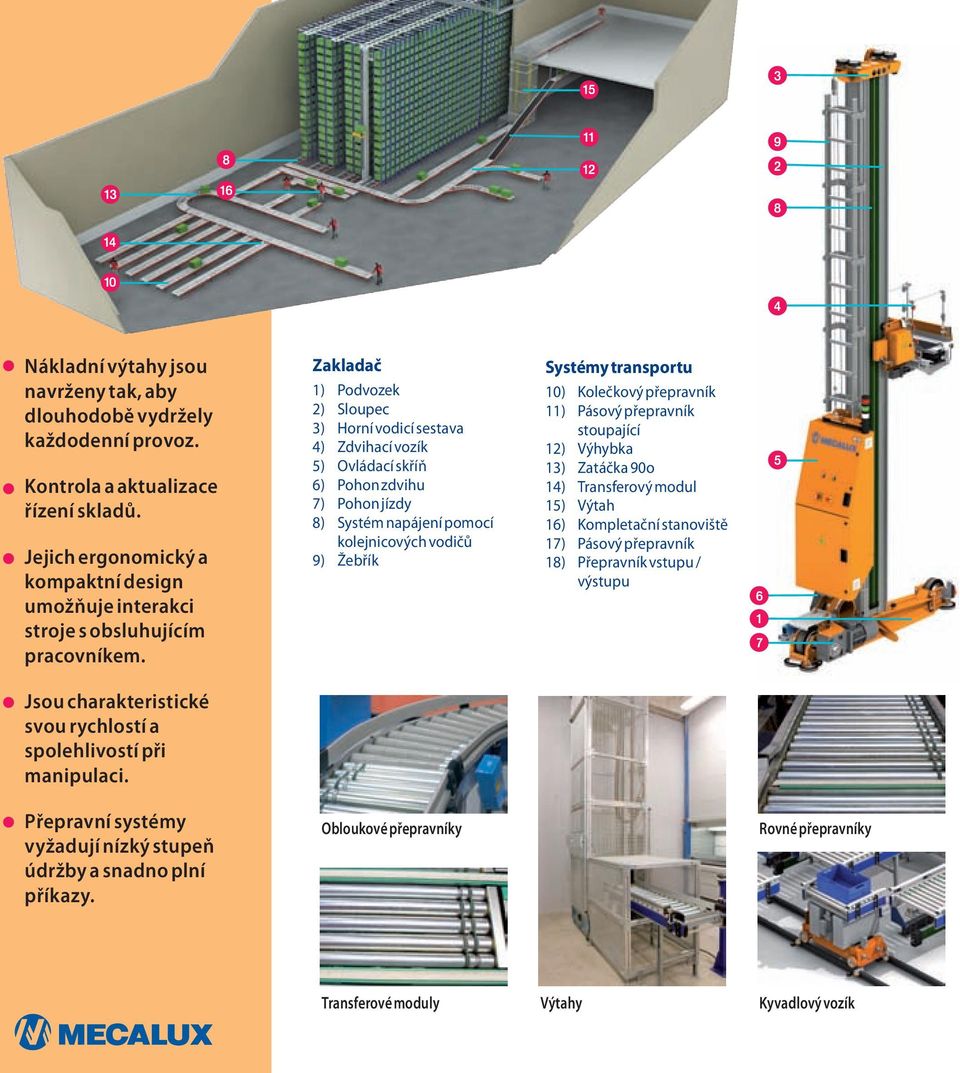

19 Nákladní výtahy jsou navrženy tak, aby dlouhodobě vydržely každodenní provoz. Kontrola a aktualizace řízení skladů. Jejich ergonomický a kompaktní design umožňuje interakci stroje s obsluhujícím pracovníkem. Zakladač 1) Podvozek 2) Sloupec 3) Horní vodicí sestava 4) Zdvihací vozík 5) Ovládací skříň 6) Pohon zdvihu 7) Pohon jízdy 8) Systém napájení pomocí kolejnicových vodičů 9) Žebřík Systémy transportu 10) Kolečkový přepravník 11) Pásový přepravník stoupající 12) Výhybka 13) Zatáčka 90o 14) Transferový modul 15) Výtah 16) Kompletační stanoviště 17) Pásový přepravník 18) Přepravník vstupu / výstupu Jsou charakteristické svou rychlostí a spolehlivostí při manipulaci. Přepravní systémy vyžadují nízký stupeň údržby a snadno plní příkazy. Obloukové přepravníky Rovné přepravníky Transferové moduly Výtahy Kyvadlový vozík

20 Policové regály pro ruční manipulaci Clasimat, Vertikální Skladový Systém Clasimat je automatizovaný sklad se systémem svislého skladování. Zakládání a vyjímání výrobků se děje automaticky pomocí člunkového zdvihacího a zakládacího mechanismu. Systém pracuje na principu produkt člověku, který je ideální pro vychystávání objednávek.

21 Počítačem ovládané řízení skladu. Šetří prostor využitím celkové výšky skladu. Šetří čas tím, že minimalizuje pohyb pracovníků při vychystávání objednávek. Zvyšuje bezpečnost produktů během skladování Komponenty 1) Nosná konstrukce 2) Police 3) Obslužné stanoviště 4) Pohon zvedání 5) Zakladač 6) Zesílený ozubený řemen 7) Pomocné ozubené soukolí 8) Svislé vedení 9) Vnitřní bezpečnostní zařízení 10) Řídící pult 11) Světelná signalizační závora 12) Vnější panely obložení 13) Zařízení pro umísťování ve výšce 14) Limit konce zdvihu 15) Senzor přítomnosti police 16) Měření aktuální výšky zboží na polici 17) Optická bezpečnostní závora 18) Tlačítko nouzového zastavení 19) Vnitřní dveře (volitelné) 20) Poziční čidlo (volitelné) Je ideální pro skladování jakýchkoliv produktů běžně skladovaných v krabicích

22 Policové regály pro ruční manipulaci Spinblock, horizontální otočný zásobník Je automatizovaný systém uskladnění, založený na principu produkt člověku, určený pro mnohonásobné aplikace a hlavně v případech, kdy je vyžadován vysoký stupeň produktivity při sběrných operacích /picking/.

23 Časová úspora: obsluhující pracovník se nemusí ze svého místa vzdálit, aby nastavil požadavek. Maximální produktivita. Komponenty 1) Základní konstrukce 2) Pohonná jednotka /motor/ 3) Řídící systém 4) Podpěrná kolejnice nosných modulů 5) Nosný modul Nosný modul 6) Vozík se dvěmi kluznicemi 7) Opěrná konstrukce 8) Detail montáže verze s plechem 9) Nastavitelné stojany, přechod 50 mm 10) Zapuštěné ozubení 11) Vnitřní podpěrný systém Stálá kontrola inventáře. 2 3 Snížení chybovosti o více než 90 % Spinblock je tvořen kompaktními moduly, které jsou mezi sebou spojeny a jsou zavěšeny na konstrukci s pojezdy, které opisují oválnou trajektorii. Uskladněný produkt je permanentně kontrolován prostřednictvím řídícího softwaru a kontroly integrované v systému. Jakmile je přijat příkaz, skupina modulů se automaticky posune do požadované pozice.

24 Policové regály pro ruční manipulaci Policové regály Simplos Optimální řešení pro sklady s malým a středně velkým zbožím, ve kterých jsou skladované produkty manipulovány ručně. Dostupná je široká škála příslušenství zvyšujícího funkčnost regálů: zásuvky, přepážky, boční stěny, zadní stěny, lišty apod.

25 Snadná a rychlá montáž, velká nosnost a dokonalá stabilita Komponenty Vynikající estetické provedení umožňuje instalaci do každého prostředí. Rozmanité kombinace prvků a provedení. Možnost úplného přizpůsobení pro daný prostor ) Nosné sloupy 2) Příčné nosníky 3) Křížová v ztuha 4) Boční stěna 5) Zadní stěna 6) Police 7) Příchytka police 8) Patka 9) Lišta 10) Sokl 11) Drážkovan panel 12) Zarážka 13) Dělící příčka PR 14) Zásuvky 15) Vodící lišty 16) Dveřní panely 17) Přepážka 18) Boční panel Víceúčelovost Systém Simplos má řadu použití. Může být využíván jak pro archivaci v malém rozsahu tak i v případě složitých průmyslových instalací. Podlahy Podlahy ochozů mohou být vyrobeny z dřevotřískových desek nebo z kovových prvků. Dřevotřísková deska Laminovaná dřevotřísková deska 38 MA/ML Žlábkovaný plech Perforovaný plech Hrubě perforovaný plech Rošt

26 Policové regály pro ruční manipulaci Regály Metal Point Regály Metal Point nacházejí rozmanité uplatnění ve skladech, kancelářích i v domácnosti. Pomáhají udržovat pořádek ve skladovaném zboží různého druhu.

27 Snadná montáž. Dokonalý vzhled díky použité epoxidové polyesterové barvě s minimální tloušťkou nátěru 50 až 75 mikronů. Možnost libovolného sestavení modulů. Jsou dostupné tři druhy regálů Metal Point : Regály na lehkou zátěžregály s dřevotřískovou deskou s maximální nosností 90 kg při rovnoměrně rozloženém zatížení na každé nosné úrovni. Regály na střední zátěžregály s dřevotřískovou deskou s maximální nosností 500 kg při rovnoměrně rozloženém zatížení na každé nosné úrovni. Regály na velkou zátěžregály s dřevotřískovou deskou s maximální nosností 960 kg při rovnoměrně rozloženém zatížení na každé nosné úrovni. 7 2 Elementy regálů pro lehká břemena 1) Příčný nosník 2) Úhelník MLUR 3) Příčný nosník MLPE 4) Umělohmotný klín P-25 5) Příčná podpěra poličky C-15 6) Kovový panel MBU 7) Surová dřevotřísková deska/ melaminová deska Víceúčelovost

28 Jednoduchý a ekonomický systém pro různá využití. Všestrannost. Snadná montáž, jednotlivé díly do sebe dokonale zapadají. Policové regály pro ruční manipulaci Policový regál šroubovaný Snadná montáž a demontáž umožňující různé modifikace do šířky či výšky. Vhodné pro malé zatížení. 3 Komponenty 1) Stojna 2) Police MS 3) Kovová patka 4) Držák police 5) Šrouby M8 6) Plastová patka

29 Nový kompaktní styl. vyjímečně snadná montáž, bez použití šroubů. Modulový systém umožňuje nespočet kombinací. Vyrobeno z galvanizovaného plechu, který poskytuje vysokou odolnost vůči korozi Kovové skříňky 7 Komponenty 1) Boční stěny 2) Zadní stěna 3) Police 4) Příčné nosníky 5) Věšáková tyč 6) Dveře 7) Přední noha 8) Zadní noha 9) Uzavírání na zámek Skříňky Mecalux představují novou koncepci kompaktního a estetického stylu, který harmonizuje s libovolným okolím jako jsou převlékárny, kanceláře, školy a mnoho dalších. Modulový systém umožňuje vytváření různých kombinací prvků i různých šířek sestav. Výška Hloubka Šířka Skříňky bez nožiček , 300 a 400 Skříňky s nožičkami , 300 a 400 Rozměry v mm

30 Regály pro skladování zboží na paletách Konvenční paletové regály Optimální řešení pro sklady s výrobky na paletách při velké rozmanitosti skladovaných položek. Umožňuje úplnou kontrolu skladových zásob, může být přizpůsoben jak pro každý prostor skladu, tak i pro hmotnost i rozměry. Movirack Regály jsou umístěny na pohyblivých základnách. Tento systém umožňuje maximální využití prostoru ve skladu odstraněním přístupových uliček. DRIVE-IN (vjezdové regály) Systém Drive-in je založen na skladování podle pravidla akumulace a umožňuje využít 85% dostupné skladovací plochy, což je možné díky eliminaci uliček mezi regály. Tento systém umožňuje nejúčinnější využití dostupného prostoru. Automatizované sklady palet Skladový systém, který spojuje regály a manipulační vysokozdvižná zařízení, která zajišťují veškerý pohyb ve skladu. Vysokozdvižná manipulační zařízení se řídí softwarem, který koordinuje veškerou manipulaci. Systémy transportu palet Projednávaná sestava komponentů je určena k transportu, akumulaci a/nebo distribuci zboží do logisticky určených skladových lokalizací.

31 další systémy Systém Radio-Shuttle Systém skladování palet umožňující maximální koncentraci skladovaných nákladů, zjednodušující nakládku a vykládku zboží prostřednictvím elektrického vozíku (Radio- Shuttle). Spádové paletové regály V tomto systému se palety přesouvají po válečkových tratích působením gravitační síly, což zajišťuje dokonalou obrátku produktů a tím také úsporu prostoru a času při manipulaci s paletami. Paletové regály Push-back Akumulační skladový systém umožňující skladování do čtyř palet na hloubku. Konzolové regály Velmi jednoduchý a odolný systém navržený pro skladování dlouhých břemen: tyčí, profilů, trubek, dřeva, atd. Možnost umístit úrovně na jedinou stranu nebo na obě strany konstrukce. Mezipodlaží Mezipatra nebo mezipodlaží maximálně využívají použitelnou výšku místnosti a zdvojnásobují nebo ztrojnásobují její plochu. Jde o snadno demontovatelný systém s velkou rozmanitostí konstrukčních prvků, což usnadňuje jeho přizpůsobení konkrétním požadavkům každého zákazníka. Bezpečnostní závěry Tvoří ochranný prostor v pracovní oblasti s automatickými instalacemi a výrobními zařízeními. Také udržují prostor bez spadaných zbytků materiálu působením strojů.
