2 Všeobecné informace Účelem tohoto uživatelského manuálu je poskytnout všeobecné informace o pokladním terminálu POS-3000 a ukázat uživatelům jak provádět hardwarovou konfiguraci systému. Více informací získáte na stránkách DŮLEŽITÁ OZNÁMENÍ UPOZORNĚNÍ Systém obsahuje bateriový zdroj, který napájí obvod hodin reálného času. Pokud bude baterie nesprávně osazena může dojít k újmě na zdraví. Nepokoušejte se baterii demontovat, nevházejte baterii do vody nebo ohně. ZÁRUČNÍ PODMÍNKY Pokud byl POS terminál demontován neoprávněnou osobou, ztrácíte nárok na záruku. Pokud vznikne technický problém, kontaktujte svého dodavatele. Záruka se nevztahuje na zboží poškozené nevhodným zacházením. ii

3 DŮLEŽITÁ UPOZORNĚNÍ Dříve, než začnete zařízení používat, přečtěte pečlivě tento návod. Výrobce neodpovídá za škody na majetku a zdraví osob způsobené v důsledku nesprávné instalace nebo nevhodného používání zařízení. Používejte pouze příslušenství,zejména napájecí zdroj, doporučené výrobcem. Použití jiného příslušenství může přístroj poškodit. Před čištěním přístroj vypněte a odpojte napájecí kabel Přístroj čistěte suchou, měkkou látkou. Nikdy nepoužívejte čisticí prostředky jako je benzín a různé ředidla. Použití takových chemikálií může vést ke zničení krytu přístroje Před zapnutím přístroje zkontrolujte, zda jsou všechny části správně zapojeny. Nepoužívejte přístroj ve vlhkém prostředí, na přímém slunci a v blízkosti zdrojů tepla. Může dojít k poškození či zničení krytu a elektrických součástek Při provozu přístroje může dojít k oteplení vnějšího krytu, neumísťujte přístroj v blízkosti hořlavých látek. Přístroj umístěte na stabilní podložku. Při pádu přístroje může dojít k závažnému poškození přístroje nebo ke zranění Pro zajištění elektrické bezpečnosti zkontrolujte, že je zařízení správně připojeno k zemnícímu vodiči. V případě nutnosti nechte systém zkontrolovat kvalifikovaným technikem. Pokud dojde k poruše přístroje, obraťte se na autorizovaný servis. Nepokoušejte se přístroj opravit sami Nikdy neotvírejte kryt přístroje. Přijdete-li do kontaktu s vodiči pod napětím nebo pokud zasáhnete do elektrické nebo mechanické struktury zařízení, nedá se vyloučit poškození zařízení. Vypínejte přístroj při připojování a odpojování příslušenství. Pokud nastane některá z následujících situací, přístroj neprodleně vypněte a obraťte se na autorizovaný servis: 1. Napájecí kabel je poškozen. 2. Do přístroje se dostala voda. 3. Přístroj je poškozen pádem nebo nárazem Version 1.1 Copyright Fametech Inc. (TYSSO) 2010 iii

4 Obsah Obsah Obsah balení Popis zařízení Přední a zadní pohled Spodní a boční pohled I/O Porty Parametry Instalace komponent a příslušenství Výměna pevného disku Operační systém Instalace systému z externí CD-ROM Instalace ovladačů Instalace dotykového panelu Testování příslušenství MSR Pokladní zásuvka Popis konektorů a jumperů Základní deska Nastavení jumperů Konektory Popis pinů

5 1. Obsah balení Obsah balení se může lišit dle příslušenství. Pokud po vybalení zjistíte jakékoli poškození nebo chybějící součásti, neprodleně kontaktujte svého dodavatele. Obal uschovejte pro případnou reklamaci. POS Síťový adaptér Síťový kabel CD s ovladači 2. Popis zařízení 2.1 Přední a zadní pohled 2

6 2.2 Spodní a boční pohled 3

7 2.3 I/O Porty Port COM MOUSE KB USB PRT LAN AUDIO OUT MIC IN CF CASH DRAWER DC OUT 12V VGA PWR COM PWR IN Popis Sériové porty RS-232 pro připojení externích zařízení, COM1 a 2 s napájením. Dále obsahuje dva interní porty RS-232 vyhrazené pro MSR čtečku a dotykový panel (volitelně) PS/2 konektor myši PS/2 konektor klávesnice USB konektory pro připojení externích zařízení (4 na spodní straně, 2 boční), dále obsahuje dva interní USB porty vyhrazené pro dotykový panel a další volitelná zařízení. Paralelní port LPT Ethernet RJ-45 konektor 10/100 Base-T, s podporou Wake on LAN Výstup pro sluchátka nebo reproduktory Vstup pro mikrofon Slot pro CompactFlash kartu RJ-11 konektor s napájením 12/24V pro pokladní zásuvku. Nastavení viz. níže 12V výstup VGA výstup Jumpery pro nastavení napájení pro COM 1 a 2. nastavení viz. níže Konektor pro připojení externího napájecího zdroje Nastavení PWR COM jumperů 4

8 2.4 Parametry Model: POS 3015AT POS 3015CD Základní deska CPU Intel Atom N270 1,6 GHz Intel Core Duo T2500 2,0 GHz Chipset Intel 89245GSE+82801GBM (ICH7) Intel 89245GME+82801GBM (ICH7) Operační paměť 1GB DDR2 2GB DDR2 Podpora OS Win2000, NT, Win XP, Embedded XP(XPe), WinCE, WEPOS Displej TFT LCD 15 Jas 250 nits Rozlišení 1024 x 768 Dotykový panel 5-ti drátový rezistivní Pozorovací úhly 0 ~ 70 stupňů HDD HDD 1 x 2.5 SATA Compact Flash 1 x Slot Type II I/O Porty Sériové 2 x COM s napájením 5/12V, 1 x COM bez napájení 2x interní COM USB 4 x USB 2.0 na spodní straně 2 x USB2.0 boční 2x USB2.0 Interní (Dotykový panel,wi-fi) PS/2 Mouse 1 x 6-pin mini DIN PS/2 KB 1 x 6-pin mini DIN LAN 1 x Giga LAN (Realtek 8111C) 2 x Giga LAN (Realtek 8111C) VGA 1 x DB-15, female DC Jack 1 x 12VDC Pokladní zásuvka 1 x RJ11, 12VDC Audio Jack 1 x Audio Out, 1x MIC In Ostatní Napájení Externí zdroj 12VDC 90W Barva Černá, Bílá Normy FCC / CE / WEEE / RoHS Hmotnost 7,3 kg Rozměry (š x h x v) 335 x 230 x 350 mm Provozní teplota 5 ~ 35 Teplota pro skladování -20 C ~ 60 C Vlhkost 20% - 80% Volitelné příslušenství Zákaznický displej VFD, 20 x 2 znaků, RS232 I/F MSR 3 stopy, KB or RS232 I/F Wi-fi IEEE b/g 5

9 3. Instalace komponent a příslušenství 3.1 Výměna pevného disku a. Sejměte kryty z držáku b. Odšroubujte pět šroubů VESA držáku c. Sejměte zadní kryt základny 6

10 d. Odpojte kabely e. Sundejte panel ze základny f. Odšroubujte krytu disku g. Odšroubujte distanční sloupek 7

11 h. Vysuňte pevný disk ve směru šipky a odpojte kabely i. Odšroubujte disk z podložky 3.2 Instalace zákaznického displeje a. Sundejte kryty základny b. Provlékněte kabel zadní částí základny ve směru šipek, zapojte kabel do volného portu COM a připojte napájecí kabel.přišroubujte displej k horní části základny. 8

12 c. Připevněte zpět kryty základny 4. Operační systém POS-3000 je kompatibilní s Windows 2000/XP/Vista/7 a Windows Embedded POS Ready Ovladače pro Windows naleznete na dodávaném CD 4.1 Instalace systému z externí CD-ROM a. Připojte externí CD-ROM k POS-3000 podle obrázku níže a vložte CD s operačním systémem b. Stisknutím klávesy Delete po zapnutí počítače spustíte BIOS Setup Utility. c. Vyberte možnost Boot klávesou. Dále vyberte Boot Device Priority 9

13 klávesou a stiskněte klávesu ENTER. d. Vyberte 1 st Boot Device a stiskněte klávesu. Klávesou vyberte USB: External CD-ROM. Stiskněte klávesu F10 pro uložení a restart počítače. e. Po restartu se spustí instalace systému z CD. 10

14 5. Instalace ovladačů Připojte externí CD-ROM (v PC jako d:\) Ovladače pro POS 3015CD naleznete ve složce d:\ POS CD V1.3\Driver & Utility\POS Terminal Driver\POS-8000 & POS-3000-CD (Core 2 Due). Ovladače pro POS 3015AT naleznete ve složce d:\driver & Utility\POS Terminal Driver\POS-3000-AT(ATOM N270) 5.1 Instalace dotykového panelu Otevřete složku e:\driver & Utility\Touch\ a. Otevřete složku 5W Resistive(All Model) b. Otevřete složku odpovídající Vašemu operačnímu systému c. Spusťte soubor setup d. Stiskněte Next (Další) 11

15 e. Vyberte složku pro instalaci a stiskněte Next (Další) f. Stiskněte Next (Další) g. Stiskněte Install (Instalovat). h. Stiskněte Finish (Dokončit) i. Pokud se objeví okno s upozorněním, stiskněte Continue Anyway (Pokračovat v instalaci) j. Vyberte možnost Ano, restatrovat počítač nyní a potvrďte tlačítkem OK 12

16 Pro kalibraci monitoru spusťte : Start >> Všechny program >> Touch Package >> Touch Tool a. Vyberte nabídku General a klikněte na tlačítko 9 Pts.Linearity b. Dotkněte se prstem středu červeného bodu a držte dokud nezmizí. Takto pokračujte dále, celkem se objeví 9 bodů. 13

17 c. Po ukončení kalibrace stiskněte tlačítko Save pro uložení nastavení. 6. Testování příslušenství 6.1 MSR a. Otevřete složku RS-232 Testing or PS/2 Testing na CD a spusťte soubor BREAKOUT. b. Po otevření testovacího okna protáhněte magnetickou kartu čtečkou a přečtená informace se objeví v okně 6.2 Zákaznický displej a. Otevřete složku Peripherials/Customer display na dodávaném CD a spusťte program BREAKOUT. b. Do okna vepište libovolné znaky, ty se poté zobrazí na displeji 14

18 6.3 Pokladní zásuvka a. Otevřete složku Cash Drawer a spusťte soubor setup. b. Stiskněte OK Vyberte složku pro instalaci a stiskněte ikonu pro start instalace. c. Vyberte složku Start menu a stiskněte Continue. d. Ukončete instalaci stiskem OK e. Spusťte Start >> Všechny programy >> Cash Drawer >> CashDrawer 15

19 f. Stiskněte Open Cash Drawer, připojená zásuvka se otevře Nastavení řadiče Register Location: I/O port 280h Attribute: Read/Write Size: 8 bit Bit 0~3, 5~7: Reserved Bit 4: Cash Drawer DIO OUTPUT, pin output control. = 1: Open the Cash Drawer = 0: Close the Cash Drawer Control Command Example Run Debug.EXE under DOS or Windows98 Command O O Description Opening cash drawer Allow to close cash drawer 16

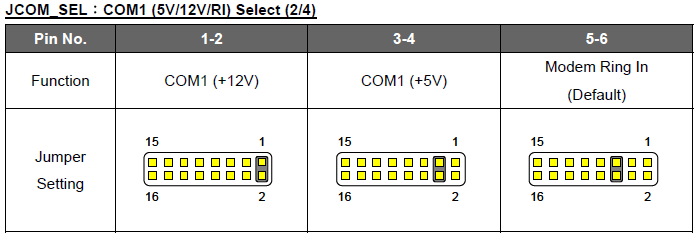

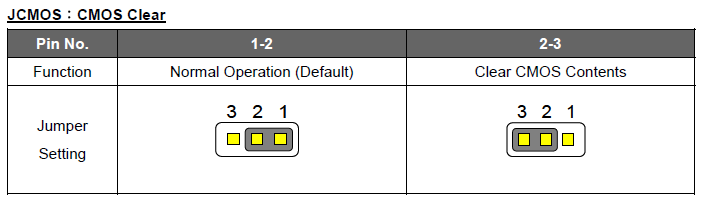

20 7. Popis konektorů a jumperů 7.1 Základní deska 7.2 Nastavení jumperů 17

21 18

22 19

23 7.3 Konektory Connector AUDIO1 SPKR_OUT CPUFAN CF COM1,COM4 COM5,COM6 DDR1,DDR2 IDE INV1, INV2 KB LPT LVDS MSR1, MSR2 PS_ON PWR RST SATA1,SATA2 SATA_PWR1, SATA_PWR2 SYSFAN USB1,USB2 USB_KB USB1_LAN1, USB2_LAN1 VGA USB_KB Function Line-in, Line-out, MIC-InConnector 6W amplifier Line-out Connector CPUFAN 4-pin Connector Cimpat Flash Connector Serial port Connector Serial port Connector with Box-header DDR SO-DIMM IDE Connector(Supply +5V) LCD inverter Connector PS2 Keyboard MINI DIN Connector Printer Connector LVDS Connector MSR Connector Power Button DC Jack Power Connector System Reset Connector SATA connector SATA Power Connector System FAN connector USB Connector with Pin-header USB with PS2 Mouse Pin-header USBx2 and RJ45 Connector VGA Connector USBx2 and PS2 KB/MS Connector 20
