2 Pomůcky pro konstrukci a zpracování Přehled sortimentu eservice nástroje a pomůcky pro konstrukci Vrtací a lisovací stroje BlueMax Přehled Montážní pomůcky a vrtací přípravky Přehled Vrtáky a bity Přehled Technik für Möbel 2681

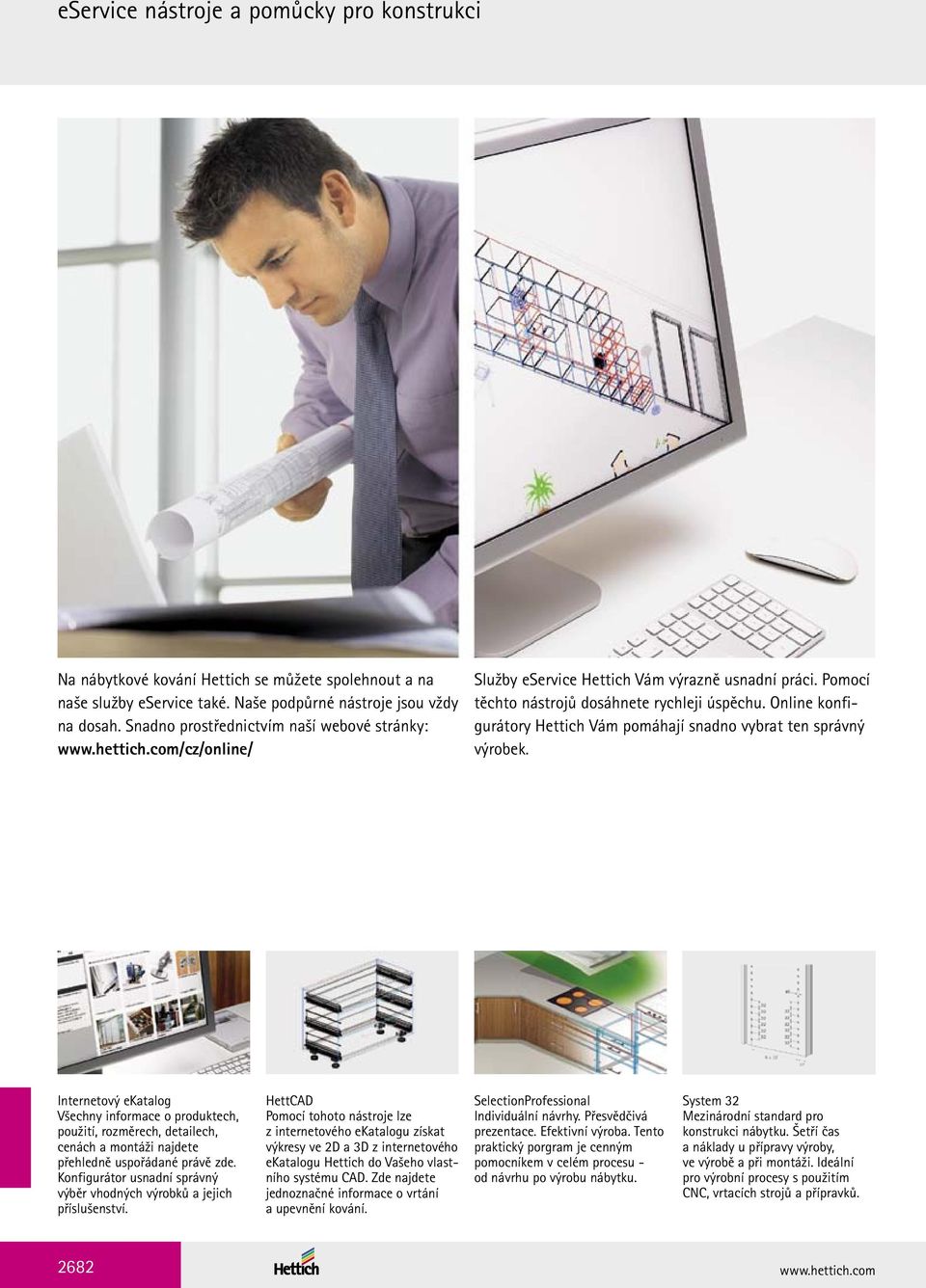

3 eservice nástroje a pomůcky pro konstrukci Na nábytkové kování Hettich se můžete spolehnout a na naše služby eservice také. Naše podpůrné nástroje jsou vždy na dosah. Snadno prostřednictvím naší webové stránky: Služby eservice Hettich Vám výrazně usnadní práci. Pomocí těchto nástrojů dosáhnete rychleji úspěchu. Online konfigurátory Hettich Vám pomáhají snadno vybrat ten správný výrobek. Internetový ekatalog Všechny informace o produktech, použití, rozměrech, detailech, cenách a montáži najdete přehledně uspořádané právě zde. Konfigurátor usnadní správný výběr vhodných výrobků a jejich příslušenství. HettCAD Pomocí tohoto nástroje lze z internetového ekatalogu získat výkresy ve 2D a 3D z internetového ekatalogu Hettich do Vašeho vlastního systému CAD. Zde najdete jednoznačné informace o vrtání a upevnění kování. SelectionProfessional Individuální návrhy. Přesvědčivá prezentace. Efektivní výroba. Tento praktický porgram je cenným pomocníkem v celém procesu - od návrhu po výrobu nábytku. System Mezinárodní standard pro konstrukci nábytku. Šetří čas a náklady u přípravy výroby, ve výrobě a při montáži. Ideální pro výrobní procesy s použitím CNC, vrtacích strojů a přípravků

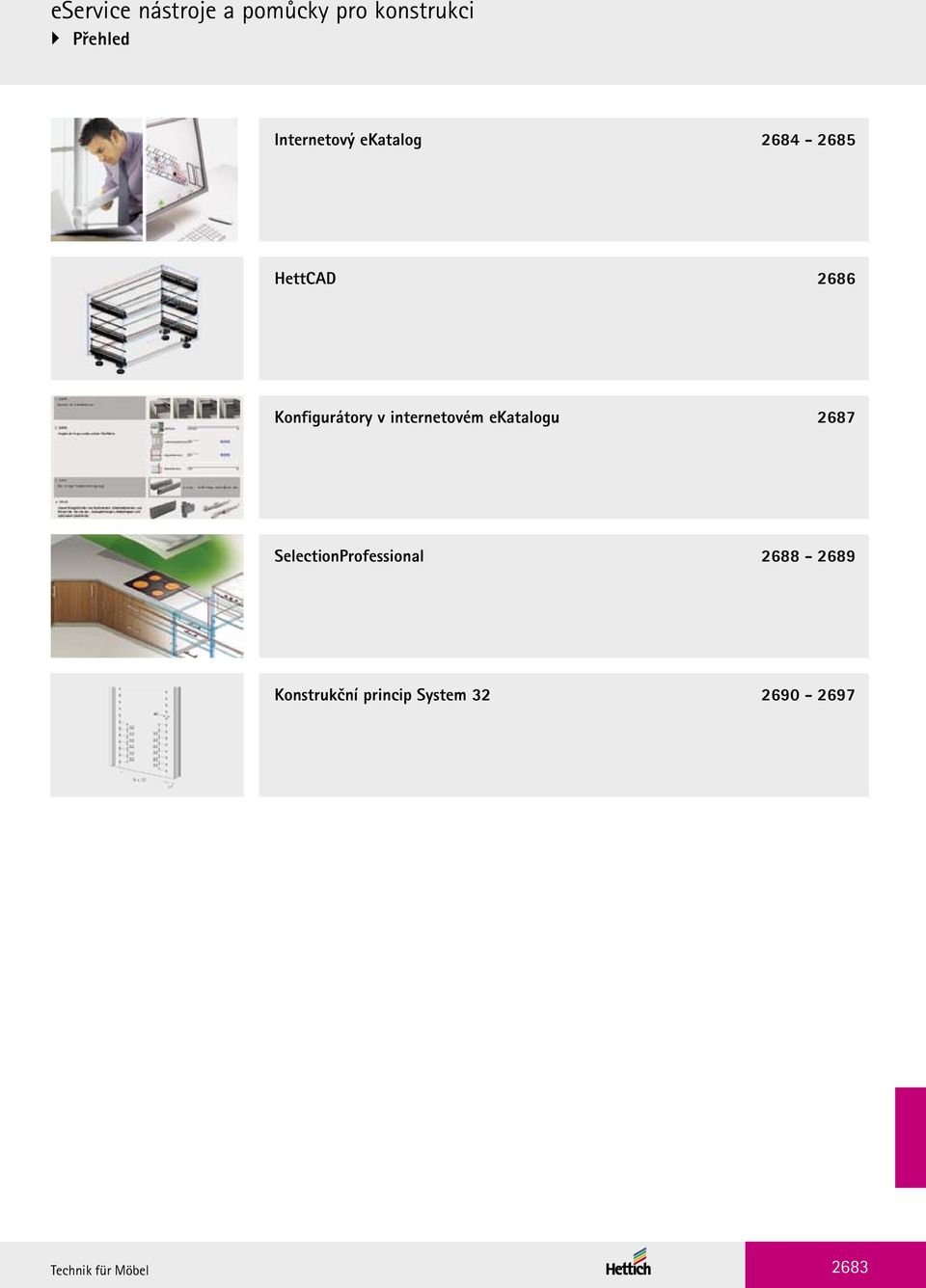

4 eservice nástroje a pomůcky pro konstrukci Přehled Internetový ekatalog HettCAD 2686 Konfigurátory v internetovém ekatalogu 2687 SelectionProfessional Konstrukční princip System Technik für Möbel 2683

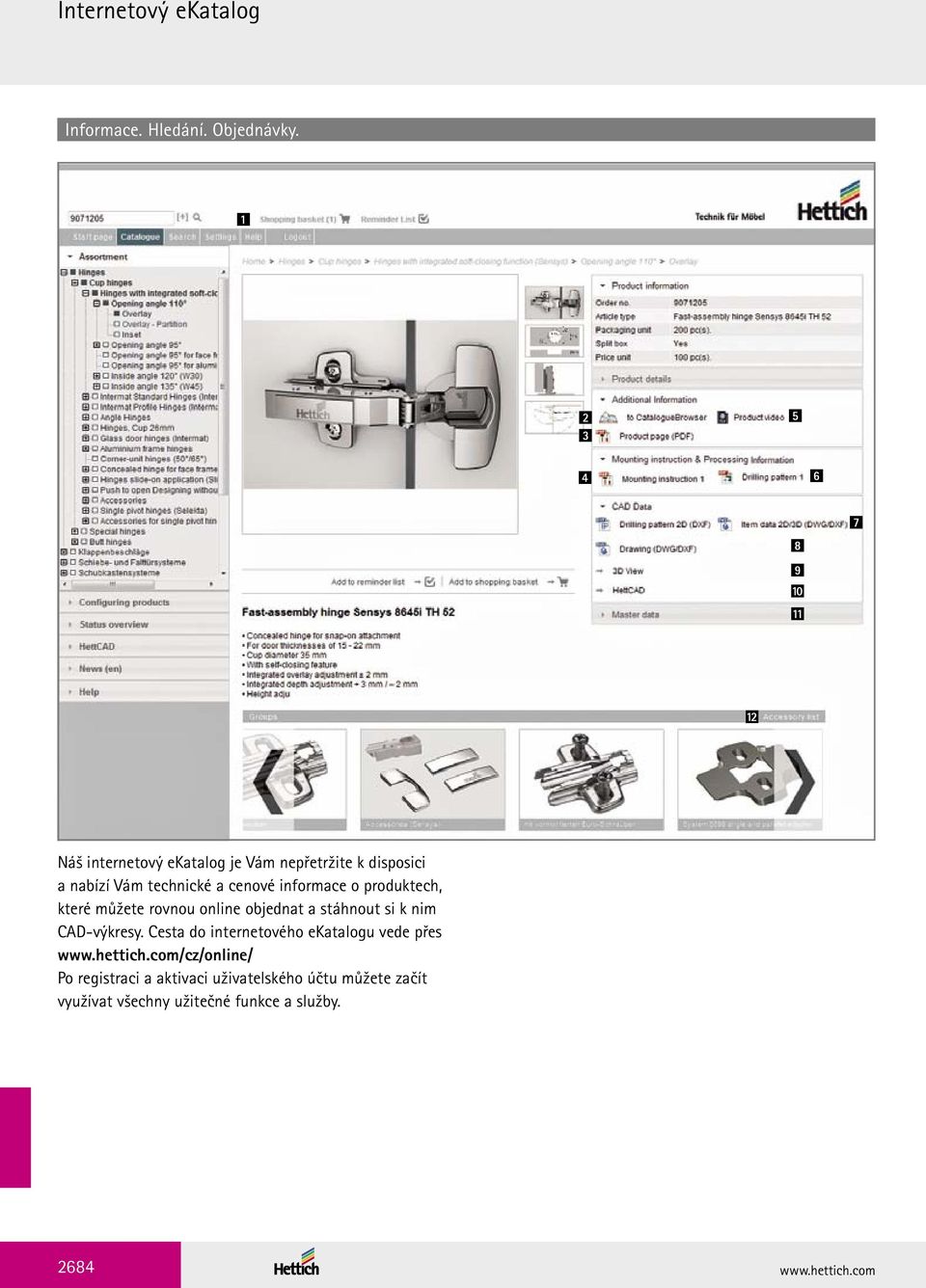

5 Internetový ekatalog Informace. Hledání. Objednávky Náš internetový ekatalog je Vám nepřetržite k disposici a nabízí Vám technické a cenové informace o produktech, které můžete rovnou online objednat a stáhnout si k nim CAD-výkresy. Cesta do internetového ekatalogu vede přes Po registraci a aktivaci uživatelského účtu můžete začít využívat všechny užitečné funkce a služby

6 Internetový ekatalog 1 Nákupní koš 2 Katalog k prolistování 3 Informace o výrobku Sem dáváte výrobky, které chcete objednat. Jednotlivé položky v objednávce si můžete přiřadit k různým projektům. 4 Montážní návod Elektronický katalog můžete prolistovat online nebo stáhnout jako PDF. 5 Video o produktu Ke každému výrobku: všechny informace na jednom místě, v katalogu k prolistování nebo jako PDF. 6 Vrtání 3-6 Ø35 5, Díky podrobně ilustrovaným návodům je montáž snadná a efektivní. Víte jak na to: video představí všechny detaily produktu. Vrtací obraz ke stažení v různých formátech (také gif a bmp). 7 Vrtací obraz 2D (dxf) 8 CAD data ve 2D a 3D 9 Vizualizace ve 3D Ve formátu, který čte většina CNC strojů. CAD-soubory ke stažení ve formátech dwg a dxf. Náhled na 3D model. 10 HettCAD 11 Kmenová data 12 Příslušenství CAD-data (2D i 3D) lze stáhnout ve více než 50 formátech. Tady najdete všechny důležité údaje o balení a další technické informace. To správné příslušenství ke každému výrobku. Všechny varianty na přehledném seznamu. Technik für Möbel 2685

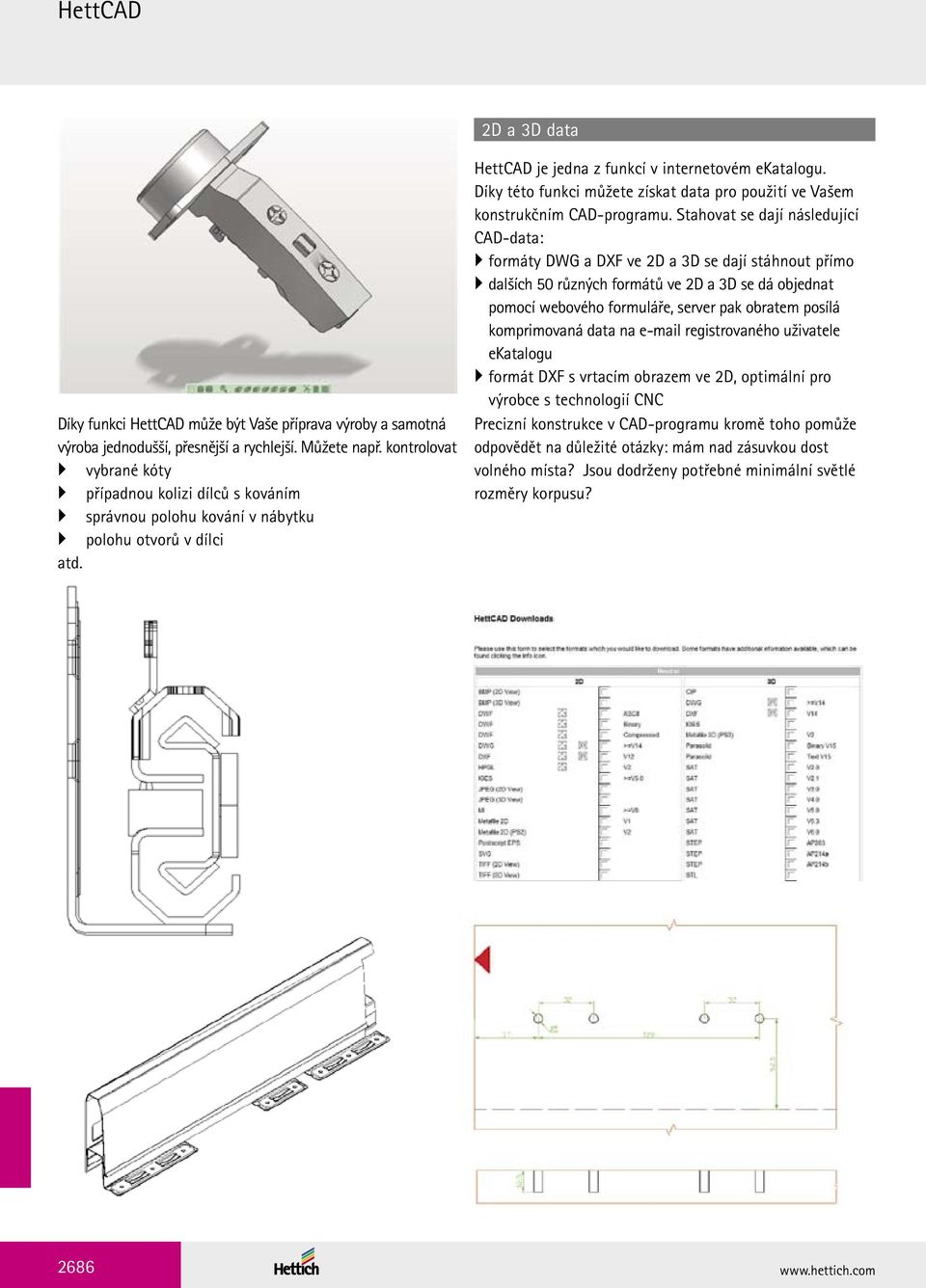

7 HettCAD 2D a 3D data Díky funkci HettCAD může být Vaše příprava výroby a samotná výroba jednodušší, přesnější a rychlejší. Můžete např. kontrolovat vybrané kóty případnou kolizi dílců s kováním správnou polohu kování v nábytku polohu otvorů v dílci atd. HettCAD je jedna z funkcí v internetovém ekatalogu. Díky této funkci můžete získat data pro použití ve Vašem konstrukčním CAD-programu. Stahovat se dají následující CAD-data: formáty DWG a DXF ve 2D a 3D se dají stáhnout přímo dalších 50 různých formátů ve 2D a 3D se dá objednat pomocí webového formuláře, server pak obratem posílá komprimovaná data na registrovaného uživatele ekatalogu formát DXF s vrtacím obrazem ve 2D, optimální pro výrobce s technologií CNC Precizní konstrukce v CAD-programu kromě toho pomůže odpovědět na důležité otázky: mám nad zásuvkou dost volného místa? Jsou dodrženy potřebné minimální světlé rozměry korpusu?

8 Konfigurátory v internetovém ekatalogu Konfigurátory v ekatalogu Vám pomohou komfortně sestavit seznam potřebných objednacích čísel. U všech kroků Vám bude pomáhat asistenční funkce. Konfigurátory najdete na úvodní straně ekatalogu. Konfigurátor zásuvek ArciTech Je to snadné: několik kliknutí myší stačí k výběru správných součástí z velmi širokého sortimentu ArciTech. Konfigurátor zásuvek InnoTech Mnoho variant: nakonfigurujte si zásuvku InnoTech přesně podle Vaší potřeby. Z mnoha možných variant dostanete přesně tu Vaši zásuvku. Je to tak snadné. Konfigurátor úchytek ProDecor Během krátké chvíle najdete přesně tu hledanou úchytku: stačí vyfiltrovat důležité parametry. Konfigurátor během vteřiny najde úchytky, odpovídající Vašemu zadání. Konfigurátor svítidel Magic Světlo v nábytku - nábytek ve světle: Tady můžete snadno najít potřebné komponenty pro Váš projekt osvětlení. Konfigurátor knihovny skříněk Tento nástroj umožňuje generování kusovníků kování pro korpusy, vybrané z předdefinované knihovny. Technik für Möbel 2687

9 SelectionProfessional Program SelectionProfessional umí připravit všechny podklady, které potřebujete pro rychlou a precizní konstrukci nábytku. Komfortní a rychlá vizualizace sestavy nábytku v interiéru pro atraktivní prezentaci Vašemu zákazníkovi je další důležitou funkcí. Podrobné výrobní výkresy oceníte během výroby nábytku. Navrhujte nábytek komfortně a s jistotou. Rychlý a spolehlivý výběr správného kování. Promyšlená konstrukce ušetří spoustu času: optimální návrh konstrukčního řešení za pomoci SelectionProfessional zabere jen chvíli, ale ušetří spoustu času v celém procesu přípravy a výroby. Konkurenční výhoda pro Vás! Protože program u každého návrhu konstrukce ověřuje jeho proveditelnost. Tím se už v samotném začátku minimalizuje riziko chybné nebo nepřesné konstrukce, což by jinak stálo spoustu času a peněz. všechny informace, potřebné pro výrobu, jsou k disposici během krátké chvíle součástí programu je katalog kování s více než výrobky program automaticky vyhledá kování, které je vhodné pro danou konstrukci nabízí několik vhodných alternativ kování uživatel si může definovat oblíbené položky pro ještě rychlejší práci

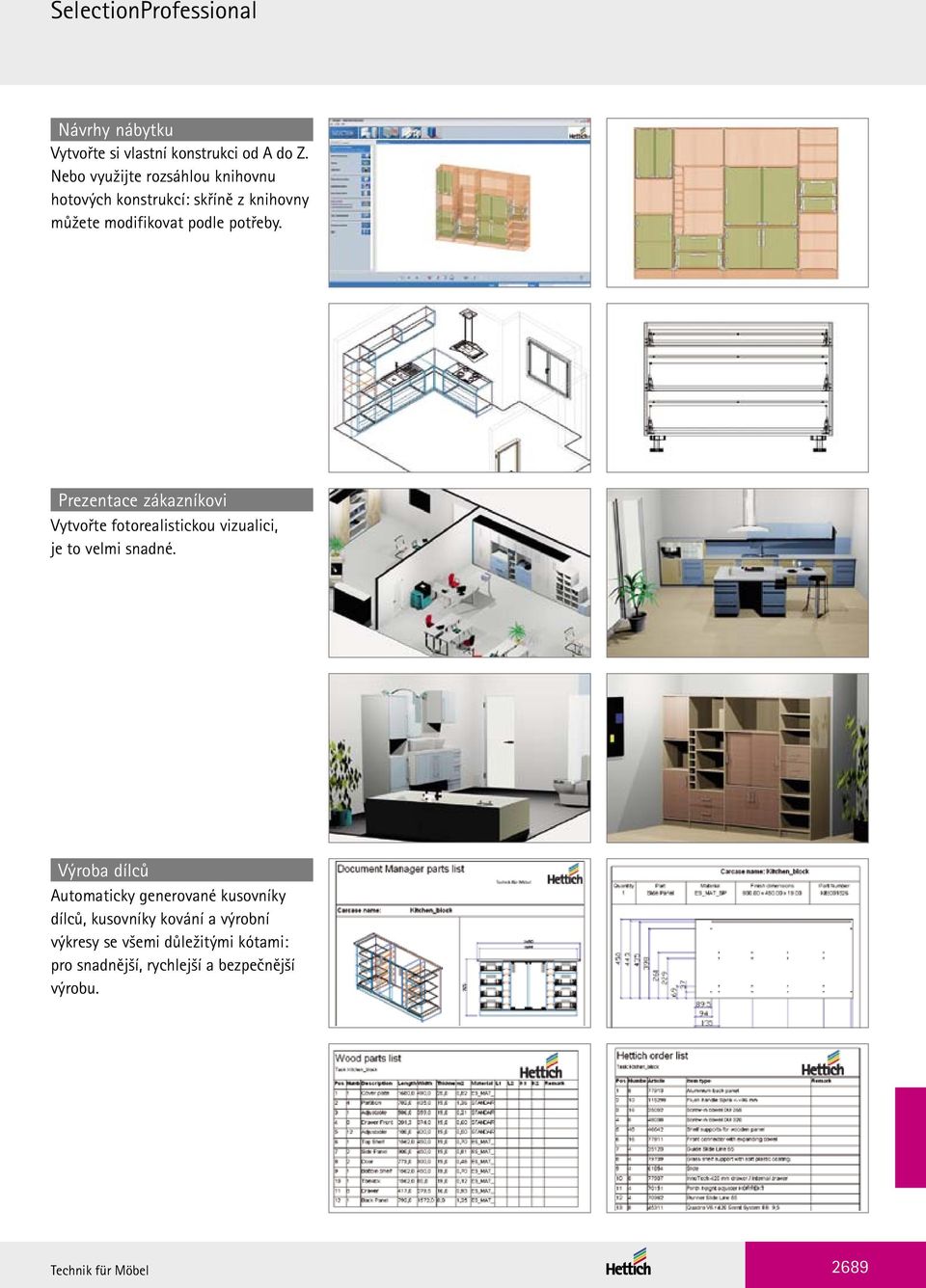

10 SelectionProfessional Návrhy nábytku Vytvořte si vlastní konstrukci od A do Z. Nebo využijte rozsáhlou knihovnu hotových konstrukcí: skříně z knihovny můžete modifikovat podle potřeby. Prezentace zákazníkovi Vytvořte fotorealistickou vizualici, je to velmi snadné. Výroba dílců Automaticky generované kusovníky dílců, kusovníky kování a výrobní výkresy se všemi důležitými kótami: pro snadnější, rychlejší a bezpečnější výrobu. Technik für Möbel 2689

11 Internetový ekatalog a pomůcky pro konstrukci Konstrukční princip System Popis systému Mezinárodní standard pro konstrukci nábytku Zohledňuje komponenty řady otvorů a kování a slučuje je do jedné konstrukční jednotky Šetří čas a náklady při přípravě výroby, výrobě a montáži Ideální pro výrobní procesy s CNC, vrtacími stroji a vrtacími přípravky ø5 Konstrukční princip System Průměr otvorů 5 mm Vzdálenost řady otvorů od přední hrany korpusu: 37 mm (tloušťka těsnění, tlumičů dorazu atd. na přední hraně korpusu se musí odečíst od rozměru 37 mm a s ohledem na to je třeba řezat a vrtat dílce). Vzájemná osová rozteč svislých řad otvorů: násobek mm Výhody: - stejná vzdálenost prvního a posledního otvoru řady od horní a dolní hrany boku - vzdálenost od zadní hrany boku k zadní řadě otvorů rovněž 37 mm N x 37 Jednotky Desítky Možné konstrukce soklu při použití System Konstrukce se soklovým rámem Konstrukce s průběžnými boky

12 Internetový ekatalog a pomůcky pro konstrukci Konstrukční princip System Příklady použití Rastex 15 VB Spojovací šrouby Spojky zad Spojovací úhelníky Výsuvy Quadro Rolničkové výsuvy Kuličkové výsuvy Systema Top 2000 Závěsy Sklopné kování Soklové nohy Podpěrky polic Nosiče šatních tyčí Úchytky Zámky Technik für Möbel 2691

13 Internetový ekatalog a pomůcky pro konstrukci Konstrukční princip System Příklady použití Konstrukce boku korpusu X / Y = násobek mm B = vzdálenost osy kolíku od horní nebo dolní hrany boku např. pro dno tloušťky 19 mm B = 9,5 mm Výpočet pro bok korpusu: výška (H) = X + (2 x B) šířka (T) = Y + (2 x 37 mm) výška soklu = X B X výška (H) B X výška (H) 9,5 9, Y hloubka (T) 37 B výška soklu 37 Y hloubka (T) 37 B B 9,5 9, ,5 sokl = X 9,5 Příklad požadovaná výška cca 2000 mm požadovaná hloubka cca 600 mm tloušťka materiálu 19 mm Výhoda pro výrobce nábytku: Není potřeba rozlišovat mezi levým a pravým bokem skříně, protože vrtání je totožné. Jednotky Desítky X = (2 x 9,5) = 2003 mm 2 Pro rozměr X se z tabulky vybere hodnota 1984 mm. Výška skříně je pak (2 x 9,5) = 2003 mm. 1 Y = (2 x 37) = 586 mm 1 Pro rozměr Y (600-2 x 37) se z tabulky vybere hodnota 512 mm. Hloubka skříně je pak (2 x 37) = 586 mm

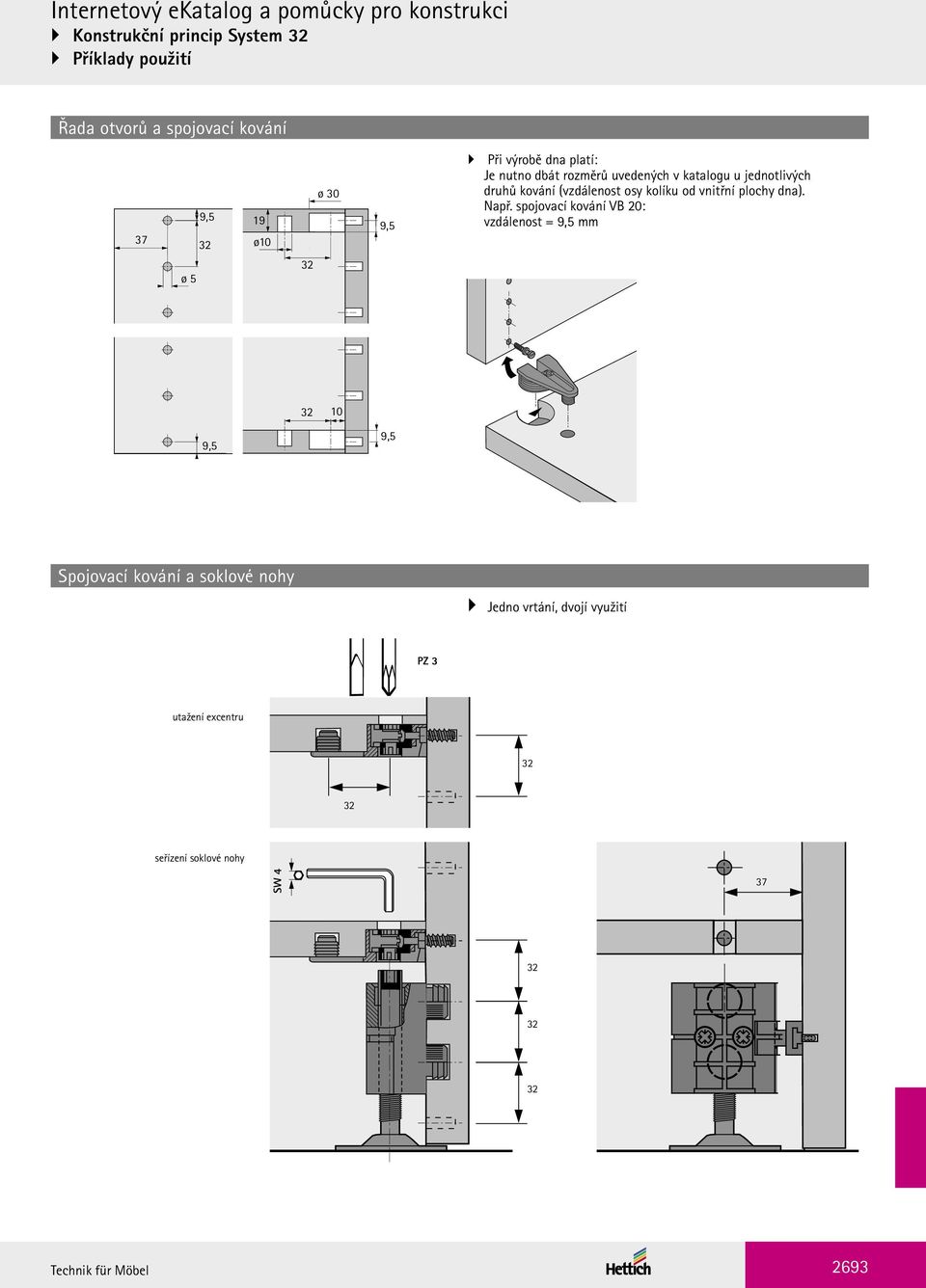

14 Internetový ekatalog a pomůcky pro konstrukci Konstrukční princip System Příklady použití Řada otvorů a spojovací kování 37 ø 5 9,5 19 ø10 ø 30 9,5 Při výrobě dna platí: Je nutno dbát rozměrů uvedených v katalogu u jednotlivých druhů kování (vzdálenost osy kolíku od vnitřní plochy dna). Např. spojovací kování VB 20: vzdálenost = 9,5 mm 10 9,5 9,5 Spojovací kování a soklové nohy Jedno vrtání, dvojí využití PZ 3 utažení excentru seřízení soklové nohy SW 4 37 Technik für Möbel 2693

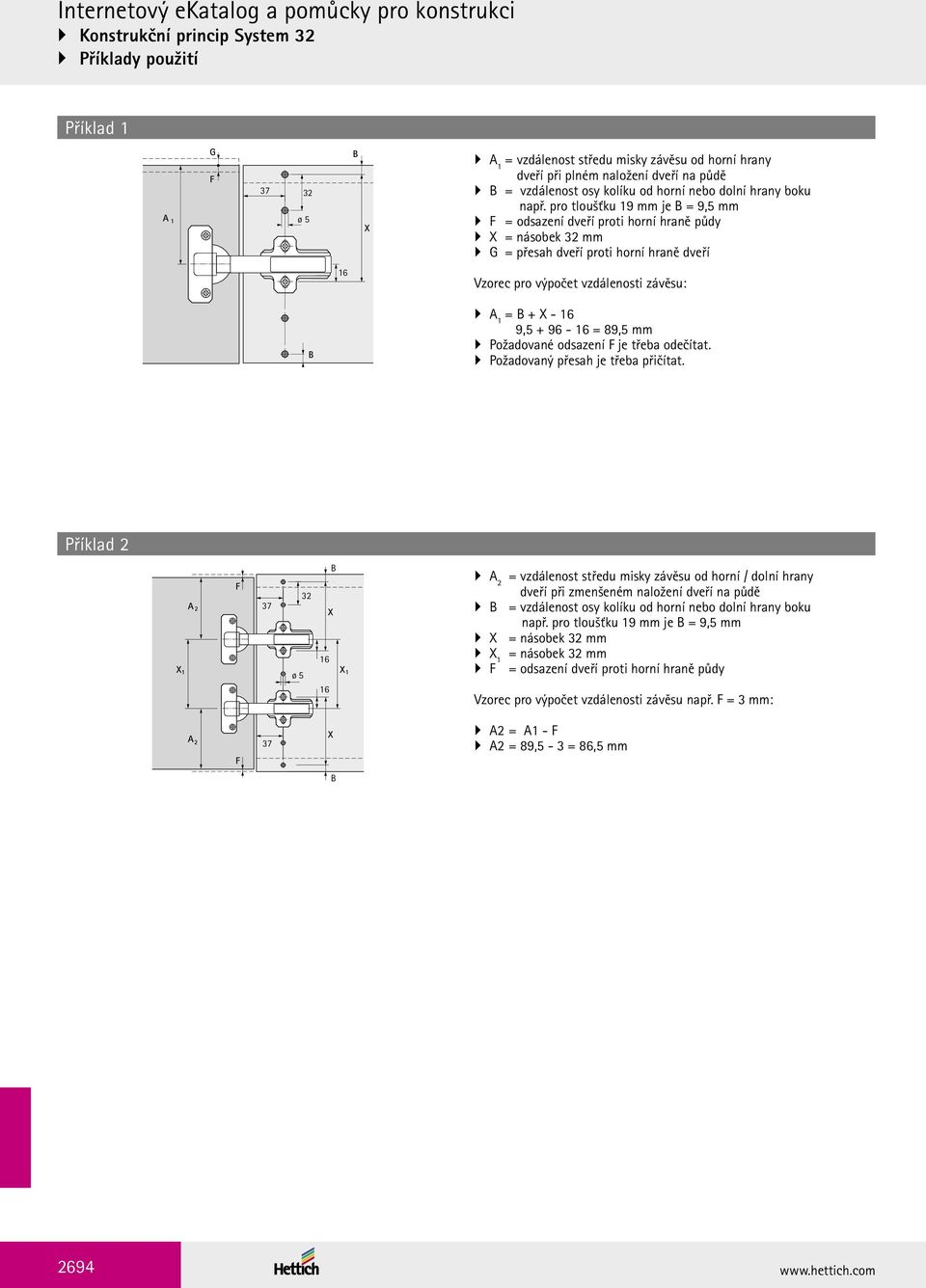

15 Internetový ekatalog a pomůcky pro konstrukci Konstrukční princip System Příklady použití Příklad 1 A 1 G F 37 ø 5 B X A 1 = vzdálenost středu misky závěsu od horní hrany dveří při plném naložení dveří na půdě B = vzdálenost osy kolíku od horní nebo dolní hrany boku např. pro tloušťku 19 mm je B = 9,5 mm F = odsazení dveří proti horní hraně půdy X = násobek mm G = přesah dveří proti horní hraně dveří 16 Vzorec pro výpočet vzdálenosti závěsu: B A 1 = B + X , = 89,5 mm Požadované odsazení F je třeba odečítat. Požadovaný přesah je třeba přičítat. Příklad 2 X 1 A 2 F 37 ø 5 B X 16 X 16 1 A 2 = vzdálenost středu misky závěsu od horní / dolní hrany dveří při zmenšeném naložení dveří na půdě B = vzdálenost osy kolíku od horní nebo dolní hrany boku např. pro tloušťku 19 mm je B = 9,5 mm X = násobek mm X 1 = násobek mm F = odsazení dveří proti horní hraně půdy Vzorec pro výpočet vzdálenosti závěsu např. F = 3 mm: A 2 F 37 X A2 = A1 - F A2 = 89,5-3 = 86,5 mm B

16 Internetový ekatalog a pomůcky pro konstrukci Konstrukční princip System Příklady použití Příklad 3 I A 2 F 37 B X B = vzdálenost osy kolíku od horní nebo dolní hrany boku např. pro tloušťku 19 mm je B = 9,5 mm I = vzdálenost středu misky závěsu od horní hrany dveří J = vzdálenost středu misky závěsu od horní hrany dveří F = odsazení dveří proti horní hraně půdy X = násobek mm X 1 / X 2 = násobek mm J X 1 ø 5 16 X 1 Vzorec pro výpočet vzdálenosti závěsu: X 2 16 X 2 F = 3 mm X 1 = 608 mm X 2 = 512 mm I = A 2 + X1 I = 86, = 694,5 mm J = I + X 2 J = 694, = 1206,5 mm A 2 F 37 X F B Vložené dveře U naložených dveří odpovídají všechny rozměry standardu dle System U vložených dveří se musí přední řada otvorů posunout Technik für Möbel 2695

17 Internetový ekatalog a pomůcky pro konstrukci Konstrukční princip System Příklady použití Příklad: Quadro V6 Silent System Jmenovitá délka (NL) mm Minimální hloubka korpusu mm Rozteč otvorů b1 mm 10 ø 6 11 ø 4 ø 6,3 NL b1 Příklad: Quadro Duplex 60 a 70 pro kancelářské skříně ø 5 9, Příklad: Quadro Duplex 25 a 45 pro kancelářské kontejnery ø 5 9, Pozor: u kancelářského kontejneru je vzdálenost přední řady otvorů od hrany boku jen 13 mm

18 Internetový ekatalog a pomůcky pro konstrukci Konstrukční princip System Příklady použití Příklad: soklová lišta výška soklové lišty SBH = X 9,5 19 9, ,5 SBH = 64 9,5 22,5 9,5 SBH = 96 Příklad: čela zásuvek kancelářského kontejneru výška čela BH = X x HE - mezera 1 výšková jednotka HE = 64 mm = 2 x mm čelo zásuvky na psací potřeby čelo zásuvky čelo zásuvky čelo zásuvky výška čela zásuvky na psací potřeby výška čel zásuvek zamykací tyč = 1 HE = 2 HE 2 HE 3 HE 1 HE 7 HE 7 HE + 1 = 8 HE Počet HE Lze použít pro Výška čela při mezeře 3 mm 1 HE Zásuvka na psací potřeby 61 mm 2 HE Zásuvky 125 mm 2,5 HE Zásuvky 157 mm 3 HE Zásuvky 189 mm 3,5 HE Zásuvky 221 mm 4 HE Zásuvky 253 mm 5 HE Zásuvka se závěsným rámem 317 mm Příklad: čela zásuvek kancelářské skříně výška čela BH = X x HE - mezera čelo zásuvky čelo zásuvky 2 HE = 2 HE HE 7 HE 7 HE = 0,9 7,5 1 výšková jednotka HE = 64 mm = 2 x mm Počet HE Lze použít pro Výška čela při mezeře 4 mm 1 HE Zásuvka na psací potřeby 60 mm 2 HE Zásuvky 124 mm 2,5 HE Zásuvky 156 mm 3 HE Zásuvky 188 mm 3,5 HE Zásuvky 220 mm 4 HE Zásuvky 252 mm 5 HE Závěsný rám 316 mm 5 HE Zásuvka se závěsným rámem 316 mm Technik für Möbel 2697

19 Vrtací a lisovací stroje BlueMax Vrtací a lisovací stroje Hettich BlueMax Vám usnadní přesnou práci v nábytkářské dílně. Výměnné vrtací hlavy a pneumatické přítlačné patky šetří čas a pracovní sílu pro racionální a hospodárné postupy ve výrobě. Vrtání pro závěsy, montážní podložky, spojovací kování, výsuvy, jakož i vrtání řady otvorů System provedete pomocí vrtacích a lisovacích strojů BlueMax Modular rychle a přesně. Ze série strojů BlueMax si každý vybere model splňující individuální požadavky. Modely dvou typových řad na sebe navazují a lze je kdykoli přizpůsobit zvýšeným požadavkům. BlueMax Modular: čtyři modely pro individuální požadavky ve Vaší dílně od Basic až po Professional. Všechny modely s výměnnou vrtací hlavou a pneumatickými přítlačnými patkami. BlueMax Mini Modular: kompaktní model s výměnnou vrtací hlavou se snadno přizpůsobí aktuálním potřebám výrobce nábytku. Pro časově úspornou práci, jednoduchou manipulaci a vysokou přesnost. BlueMax Mini typ 3 nabízí nejdůležitější základní funkce pro racionální a přesnou práci v nábytkářské dílně. BlueMax Mini typ 2/6 je obzvláště kompaktní, mobilní a použitelný i na místě montáže nábytku

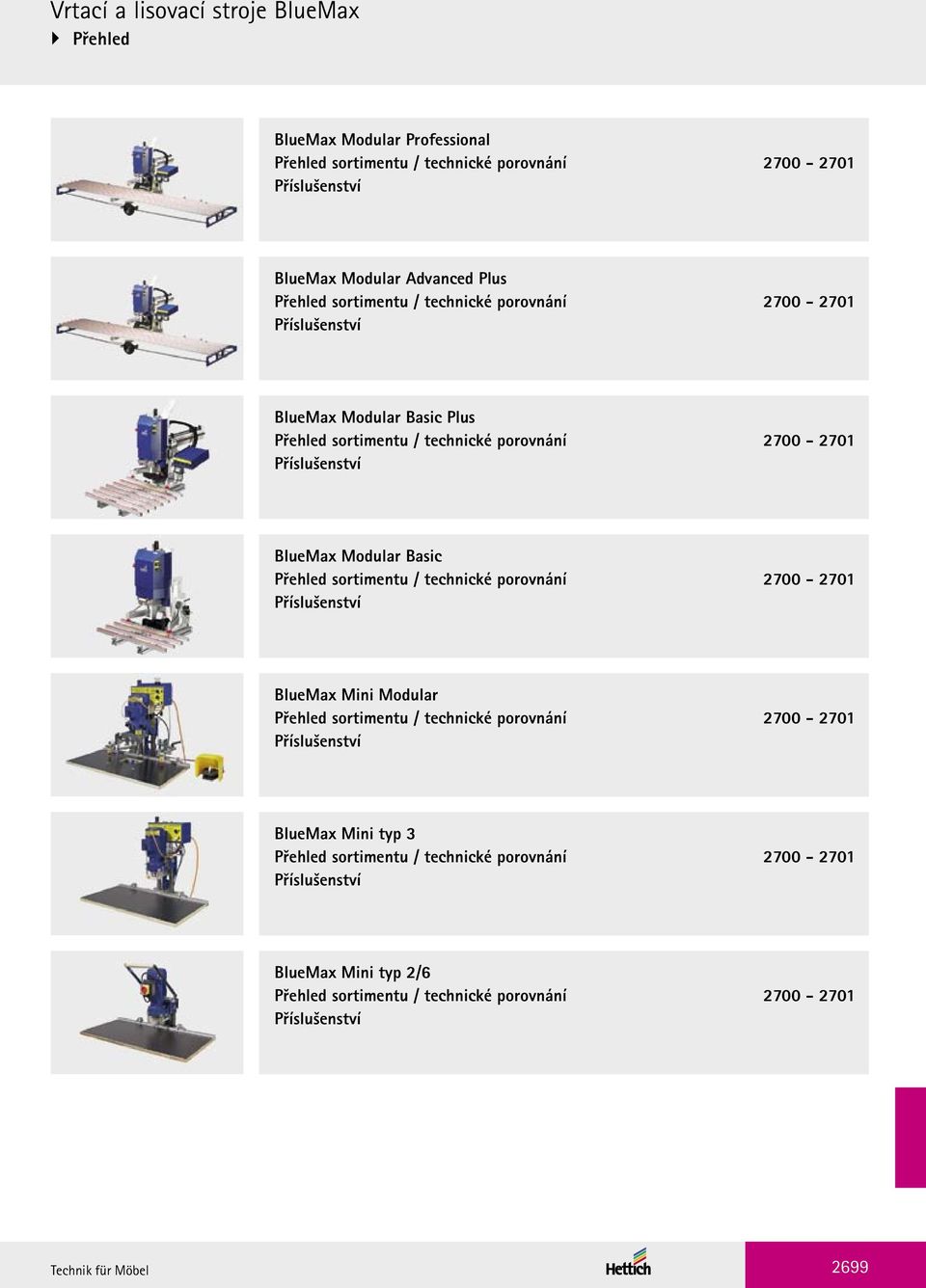

20 Vrtací a lisovací stroje BlueMax Přehled BlueMax Modular Professional Přehled sortimentu / technické porovnání Příslušenství BlueMax Modular Advanced Plus Přehled sortimentu / technické porovnání Příslušenství BlueMax Modular Basic Plus Přehled sortimentu / technické porovnání Příslušenství BlueMax Modular Basic Přehled sortimentu / technické porovnání Příslušenství BlueMax Mini Modular Přehled sortimentu / technické porovnání Příslušenství BlueMax Mini typ 3 Přehled sortimentu / technické porovnání Příslušenství BlueMax Mini typ 2/6 Přehled sortimentu / technické porovnání Příslušenství Technik für Möbel 2699

21 Vrtací a lisovací stroje BlueMax Přehled sortimentu / technické porovnání BlueMax Modular Professional BlueMax Modular Advanced Plus BlueMax Modular Basic Plus Strana Výměnná vrtací hlava pro řady otvorů, závěsy, montážní podložky, spojovací kování, příchytky čela řady otvorů, závěsy, montážní podložky, spojovací kování, příchytky čela řady otvorů, závěsy, montážní podložky, spojovací kování, příchytky čela Výkon motoru 1,6 kw, 400 V, 50 Hz, 3 fáze 1,6 kw, 400 V, 50 Hz, 3 fáze 1,6 kw, 400 V, 50 Hz, 3 fáze Vrtací hlavu pro řady otvorů lze použít otočenou o 90 x x x Pneumatické přítlačné patky x x x Pracovní stůl 560 x 3040 mm 560 x 3040 mm 560 x 800 mm Pneumatický pásový pohon x

22 Vrtací a lisovací stroje BlueMax Přehled sortimentu / technické porovnání BlueMax Modular Basic BlueMax Mini Modular BlueMax Mini typ 3 BlueMax Mini typ 2/ řady otvorů, závěsy, montážní podložky, spojovací kování, příchytky čela řady otvorů, závěsy, montážní podložky, spojovací kování závěsy, montážní podložky, spojovací kování závěsy, montážní podložky, spojovací kování 1,6 kw, 400 V, 50 Hz, 3 fáze 1,6 kw / 230 V / 60 Hz, 1 fáze 1,1 kw, 400 V, 50 Hz, 3 fáze 1,1 kw, 400 V, 50 Hz, 3 fáze 1,1 kw, 230 V, 50 Hz, 3 fáze 1,1 kw, 230 V, 50 Hz, 1 fáze 0,75 kw, 230 V, 50 Hz, 1 fáze - speciální vrtací hlava otočená o x x x x 800 mm 410 x 800 mm 410 x 800 mm 410 x 800 mm Technik für Möbel 2701

23 BlueMax Modular Professional BlueMax Modular Professional Technické informace ve zkratce: Výkon motoru vertikální vrtací hlavy 1,6 kw Výkon motoru horizontální vrtací hlavy 0,75 kw Napětí 400 V, 3 fáze Síla zalisování 296 kg při tlaku 6 bar Hmotnost bez horizontální vrtací hlavy 176 kg Hmotnost s horizontální vrtací hlavou 199 kg Připojení na odsávání průměr 100 mm Objemový průtok 141 m³ / h Spotřeba vzduchu 1,2 l / zdvih Pracovní stůl mm Doporučená výška podstavy 850 mm Pro výměnné vrtací hlavy Jednoduché seřizování stroje Pneumatické přítlačné patky Přestavení hloubky 550 mm s indikací na LCD-displeji Boční seřízení 2250 mm s indikací na LCD-displeji Pneumatický pásový pohon pro automatický pojezd do stran Příslušenství, lisovací matrice, vrtáky, viz str Položka Obj. číslo Balení Bez horizontální vrtací hlavy ks S horizontální vrtací hlavou ks

24 BlueMax Modular Advanced Plus BlueMax Modular Advanced Plus Technické informace ve zkratce: Výkon motoru vertikální vrtací hlavy 1,6 kw Výkon motoru horizontální vrtací hlavy 0,75 kw Napětí 400 V, 3 fáze Síla zalisování 296 kg při tlaku 6 bar Hmotnost bez horizontální vrtací hlavy 155 kg Hmotnost s horizontální vrtací hlavou 178 kg Připojení na odsávání průměr 100 mm Objemový průtok 141 m³ / h Spotřeba vzduchu 1,2 l / zdvih Pracovní stůl mm Doporučená výška podstavy 850 mm Pro výměnné vrtací hlavy Jednoduché seřizování stroje Pneumatické přítlačné patky Přestavení hloubky 550 mm s indikací na LCD-displeji Boční seřízení 2250 mm s indikací na LCD-displeji Mnohostranné možnosti seřízení pro kompletní opracování dílců Příslušenství, lisovací matrice, vrtáky, viz str Položka Obj. číslo Balení Bez horizontální vrtací hlavy ks S horizontální vrtací hlavou ks Technik für Möbel 2703

25 BlueMax Modular Basic Plus BlueMax Modular Basic Plus Technické informace ve zkratce: Výkon motoru vertikální vrtací hlavy 1,6 kw Výkon motoru horizontální vrtací hlavy 0,75 kw Napětí 400 V, 3 fáze Síla zalisování 296 kg při tlaku 6 bar Hmotnost bez horizontální vrtací hlavy 95 kg Hmotnost s horizontální vrtací hlavou 118 kg Připojení na odsávání průměr 100 mm Objemový průtok 141 m³ / h Spotřeba vzduchu 1,2 l / zdvih Pracovní stůl mm Doporučená výška podstavy 950 mm Pro výměnné vrtací hlavy Jednoduché seřizování stroje Pneumatické přítlačné patky Přestavení hloubky 550 mm s indikací na LCD-displeji Další možnosti seřízení pro opracovávání dílců Příslušenství, lisovací matrice, vrtáky, viz str Položka Obj. číslo Balení Bez horizontální vrtací hlavy ks S horizontální vrtací hlavou ks

26 BlueMax Modular Basic BlueMax Modular Basic Technické informace ve zkratce: Výkon motoru vertikální vrtací hlavy 1,6 kw Výkon motoru horizontální vrtací hlavy 0,75 kw Napětí 400 V, 3 fáze Síla zalisování 296 kg při tlaku 6 bar Hmotnost bez horizontální vrtací hlavy 75 kg Hmotnost s horizontální vrtací hlavou 98 kg Připojovací průměr na odsávací hubici 80 mm Objemový průtok 141 m³ / h Spotřeba vzduchu 1,2 l / zdvih Pracovní stůl mm Doporučená výška podstavy 950 mm Pro výměnné vrtací hlavy Jednoduché seřizování stroje Pneumatické přítlačné patky Výměnná vrtací hlava, nelze použít otočenou o 90 Příslušenství, lisovací matrice, vrtáky, viz str Položka Obj. číslo Balení Bez horizontální vrtací hlavy ks S horizontální vrtací hlavou ks Technik für Möbel 2705

27 BlueMax Modular Příslušenství Výměnná vrtací hlava pro řadu otvorů System Výměnná vrtací hlava k vrtání řad otvorů v System Vhodná pro vybavení následnými dorazy Sada vrtáků pro výměnnou vrtací hlavu s 19 vřeteny, viz str Položka Obj. číslo Balení Výměnná vrtací hlava, 19 vřeten ks Výměnná vrtací hlava, 19 rychloupínacích vřeten s rychloupínacími pouzdry ks Vrtací obraz L R L R R R L 18 x = vřeten Výměnná vrtací hlava pro řadu otvorů System Výměnná vrtací hlava k vrtání řad otvorů v System Vhodná pro vybavení následnými dorazy Sada vrtáků pro výměnnou vrtací hlavu s 9 vřeteny, viz str Položka Obj. číslo Balení Výměnná vrtací hlava, 9 vřeten ks Výměnná vrtací hlava, 9 rychloupínacích vřeten s rychloupínacími pouzdry ks Vrtací obraz R L R L R L R 9 vřeten 8 x = 256 Výměnná vrtací hlava pro řadu otvorů System Výměnná vrtací hlava k vrtání řad otvorů v System Vhodná pouze pro BlueMax Modular Professional s pneumatickým pásovým pohonem Sada vrtáků pro výměnnou vrtací hlavu s 5 vřeteny, viz str Položka Obj. číslo Balení Výměnná vrtací hlava, 5 vřeten ks Výměnná vrtací hlava, 5 rychloupínacích vřeten s rychloupínacími pouzdry ks Vrtací obraz R L R L R 4 x =

28 BlueMax Modular Příslušenství Výměnná vrtací hlava k vrtání otvorů pro závěsy Výměnná vrtací hlava k vrtání otvorů pro závěsy Sada vrtáků pro závěsy, lisovací matrice, viz str a 2708 Položka Obj. číslo Balení Výměnná vrtací hlava k vrtání otvorů pro závěsy Výměnná vrtací hlava k vrtání otvorů pro závěsy s rychloupínacími vřeteny a pouzdry ks ks Vrtací obraz L R C L 5,5 52 Výměnná vrtací hlava System pro spojovací kování Výměnná vrtací hlava k vrtání otvorů pro spojovací kování Sada vrtáků pro VB 18, VB 19, VB 20, VB 21, VB 36, lisovací matrice, viz str a 2708 Položka Obj. číslo Balení Výměnná vrtací hlava, 4 rychloupínací vřetena s rychloupínacími pouzdry ks Vrtací obraz L R L L Výměnná vrtací hlava Kombi Výměnná vrtací hlava pro vrtání řad otvorů v System, otvorů pro závěsy a spojovací kování Sada vrtáků pro závěsy, VB 18, VB 19, VB 20, VB 21, VB 36, lisovací matrice, viz str a 2708 Vhodná pouze pro BlueMax Modular Basic Položka Obj. číslo Balení Výměnná vrtací hlava, 8 rychloupínacích vřeten s rychloupínacími pouzdry ks Vrtací obraz R L R L R 52 L 5,5 R R Technik für Möbel 2707

29 BlueMax Modular Příslušenství Zátka vřetene Položka Obj. číslo Balení 1 Zátka rychloupínacího vřetene ks 2 Zátka vřetene ks Ostatní příslušenství Položka Obj. číslo Balení 1 Lisovací třmen pro výměnnou vrtací ks hlavu 2 Následné dorazy sada 3 Dodatečná přítlačná patka ks k horizontální vrtací hlavě 4 Sada prodloužení přítlačných patek sada Ostatní příslušenství Položka Obj. číslo Balení 1 Středový doraz, šířka 235 mm ks 2 Středový doraz, šířka 195 mm ks 3 Kyvný doraz pravolevý ks 4 Sklopný doraz pravý ks 5 Sklopný doraz levý ks 6 Páková svěrka ks 7 Svěrka ks

30 BlueMax Modular Příslušenství Ostatní příslušenství Položka Obj. číslo Balení 1 Prodloužení pravítka se stupnicí, 2000 mm ks 2 Prodloužení pravítka bez stupnice, 2000 mm ks 3 Plastový profil 2000 mm ks 4 Prodloužení pravítka se stupnicí, 1500 mm ks 5 Prodloužení pravítka bez stupnice, 1500 mm ks 6 Plastový profil 1500 mm ks 7 Opěrný kozlík pro prodloužení pravítka Basic Plus 8 Opěrný kozlík pro prodloužení pravítka Basic ks ks Příslušenství k otočnému pravítku pro Advanced Plus a Professional Položka Obj. číslo Balení 1 Lišta s rastrem System ks 2 Šablona pro seřizování vaček ks 3 Sada vaček ks 4 Jednotlivá vačka s kamenem ks Ostatní příslušenství Položka Obj. číslo Balení 1 Laser s 3D-držákem ks 2 Laser s 2D-držákem hliníkovým ks 3 2D-držák hliníkový ks 4 Pedál pro BlueMax Modular ks 5 Odkládací plech pro BlueMax Modular Basic ks Technik für Möbel 2709

31 BlueMax Modular Příslušenství Lisovací matrice Pro BlueMax Modular K lisování závěsů, příchytek čela a spojovacích kování Položka Obj. číslo Balení Pro příchytky čela MultiTech ks Pro Intermat TH 43 a SlideOn TH ks Pro lineární montážní podložky System ks Pro příchytky čela MultiTech ks Pro závěsy Selekta Pro 2000 T ks Pro Sensys s miskou TH 53 a TB ks Pro spojovací kování VB 18, VB 19, VB 20 a VB 21 (lze použít na BlueMax Modular, BlueMax Mini Modular) ks Pro spojovací kování VB 36 (lze použít na BlueMax Modular, BlueMax Mini Modular) ks

32 BlueMax Modular Příslušenství Vrtáky Sady vrtáků Různé sady vrtáků pro vrtací a lisovací stroje BlueMax Modular Položka Obj. číslo Balení Sada vrtáků (1 x ø 35 mm pravý. 2 x ø 10 mm levý) sada Sada vrtáků pro závěsy k výměnné vrtací hlavě s 8 vřeteny (1 ø 35 mm levý, 2 ø 10 mm pravý) sada Sada vrtáků pro VB 18, VB 19, VB 20, VB 21 (1 x ø 30 mm pravý, 2 x ø 10 mm levý) sada Sada vrtáků pro VB 36 (1 x ø 20 mm pravý, 2 x ø 10 mm levý) sada Sada vrtáků pro výměnnou vrtací hlavu s 19 vřeteny (9 x ø 5 mm pravý, 10 x ø 5 mm levý) sada Sada vrtáků pro výměnnou vrtací hlavu s 5 vřeteny (3 x ø 5 mm pravý, 2 x ø 5 mm levý) sada Sada vrtáků pro výměnnou vrtací hlavu s 9 vřeteny (5 ø 5 mm pravý, 4 ø 5 mm levý) sada Vrtáky pro horizontální vrtací hlavy Průměr 8 mm Délka 70 mm S levým nebo pravým chodem Směr otáčení je barevně označený: pravý = černý, levý = červený Průměr dříku 10 mm Směr otáčení Obj. číslo Balení pravý ks levý ks Vrták pro otvory na pouzdra Průměr 8 mm Délka 50 mm Pravý Průměr dříku 10 mm Obj. číslo Balení ks Technik für Möbel 2711

33 BlueMax Modular Příslušenství Vrtáky Vrtáky Levé a pravé Směr otáčení je barevně označený: pravý = černý, levý = červený Délka 57 mm Průměr dříku 10 mm Průměr mm Obj. číslo Balení levý pravý ks ks ks ks ks ks 7, ks ks ks ks ks ks ks ks ks ks ks ks ks ks ks Rychloupínací pouzdro pro vrtáky K upínaní vrtáků pro výměnné vrtací hlavy s rychloupínacími vřeteny Obj. číslo Balení ks

34 BlueMax Mini BlueMax Mini Modular s příslušenstvím BlueMax Mini Modular Vrtací a lisovací stroj v kompaktním provedení s technikou výměnných hlav Pneumatický zdvih Seřiditelný stůl stroje Mechanický omezovač zdvihu při vrtání 2 bubínkové dorazy pro hloubkové seřízení lineárního dorazu 22, 37, 57 mm 1 výměnná vrtací hlava se 6 rychloupínacími vřeteny 6 rychloupínacích pouzder vrtáků do rychloupínacích vřeten 1 odkládací polička na nástroje 2 přítlačné patky (levá a pravá) 1 středový doraz se stupnicí 2 následné dorazy (levý a pravý) 2 kyvné dorazy Příslušenství, lisovací matrice, vrtáky, viz str a Vrtací obraz Napájení Obj. číslo Balení 1,1 kw, 400 V, 50 Hz, 3 fáze ks 52 L R R 5,5 R R R Technik für Möbel 2713

35 BlueMax Mini BlueMax Mini Modular BlueMax Mini Modular Vrtací a lisovací stroj v kompaktním provedení s technikou výměnných hlav Pneumatický zdvih Seřiditelný stůl stroje Mechanický omezovač zdvihu při vrtání 2 bubínkové dorazy pro hloubkové seřízení lineárního dorazu 22, 37, 57 mm 1 výměnná vrtací hlava se 6 rychloupínacími vřeteny 6 rychloupínacích pouzder vrtáků do rychloupínacích vřeten 1 odkládací polička na nástroje 2 kyvné dorazy Příslušenství, lisovací matrice, vrtáky, viz str a Zapojení na Obj. číslo Balení 1,1 kw, 400 V, 50 Hz, 3 fáze ks Vrtací obraz 52 L R R 5,5 R R R

36 BlueMax Mini Modular Příslušenství Výměnná vrtací hlava pro závěsy Selekta a výměnná vrtací hlava Kombi Výměnná vrtací hlava se třemi vřeteny k vrtání otvorů pro závěsy Selekta Výměnná vrtací hlava se 6 vřeteny k vrtání otvorů pro závěsy a spojovací kování Sada vrtáků pro závěsy, viz str Položka Obj. číslo Balení Výměnná vrtací hlava, 3 vřetena, vrtání pro závěsy Selekta ks Výměnná vrtací hlava, 6 vřeten ks Výměnná vrtací hlava, 6 rychloupínacích vřeten s rychloupínacími pouzdry ks Vrtací obraz 3 vřetena 52 Vrtací obraz 6 vřeten 52 9 L R L 5,5 R R L R R R Výměnná vrtací hlava pro řadu otvorů System Výměnná vrtací hlava k vrtání řad otvorů v System Sada vrtáků pro výměnnou vrtací hlavu s 9 vřeteny, viz str Položka Obj. číslo Balení Výměnná vrtací hlava, 9 vřeten ks Výměnná vrtací hlava, 9 rychloupínacích vřeten s rychloupínacími pouzdry ks Vrtací obraz R R R R R L L L L 256 Výměnná vrtací hlava System řada otvorů 90 Výměnná vrtací hlava otočená o 90, pro výsuvy v System Vrtáky, viz str Položka Obj. číslo Balení Výměnná vrtací hlava, 9 vřeten, ks Výměnná vrtací hlava, 9 vřeten, 90, s rychloupínacími vřeteny a pouzdry ks Vrtací obraz L L L L L R R R R 256 Technik für Möbel 2715
