Projekt řeší výstavbu ledové plochy, obslužný objekt, dopravní napojení, osvětlení sportoviště a napojení inženýrských sítí.

Transkript

1 Příloha č. 2 Zastřešení a rekonstrukce zimního stadionu v Novém Bydžově zahrnuje: SO.01 Zimní stadion ledová plocha, zastřešení, obslužné objekty, tribuny SO.02 Příprava území SO.03 Venkovní kanalizace SO.04 Venkovní vodovod SO.05 Přípojka NN SO.06 Přípojka STL SO.09 Komunikace a zpevněné plochy SO.10 Venkovní osvětlení SO.11 Sadové úpravy Provozní soubory PS.01 Technologie chlazení PS.02 Stravovací provoz PS.03 Výtah 630 kg PS.04 Trafostanice Projekt řeší výstavbu ledové plochy, obslužný objekt, dopravní napojení, osvětlení sportoviště a napojení inženýrských sítí. Základní parametry: Zastavěná plocha: 4.601,13 m 2 Obestavěný prostor: ,50 m 3 z toho Hala: Zastavěná plocha haly: 3.431,25 m 2 Obestavěný prostor haly: ,90 m 3 Přístavba šaten, restaurace a fitnes: Zastavěná plocha šaten: 532,90 m 2 Šatny ( obestavěný prostor ): 3.457,54 m 2 Stávající budova a přístavby Zastavěná plocha: 636,92 m 2 Obestavěný prostor: 3.503,06 m 3 z toho Demolice: 420,75 m 3 Rekonstrukce: 1.945,35 m 3 Přístavba: 1.593,90 m 3

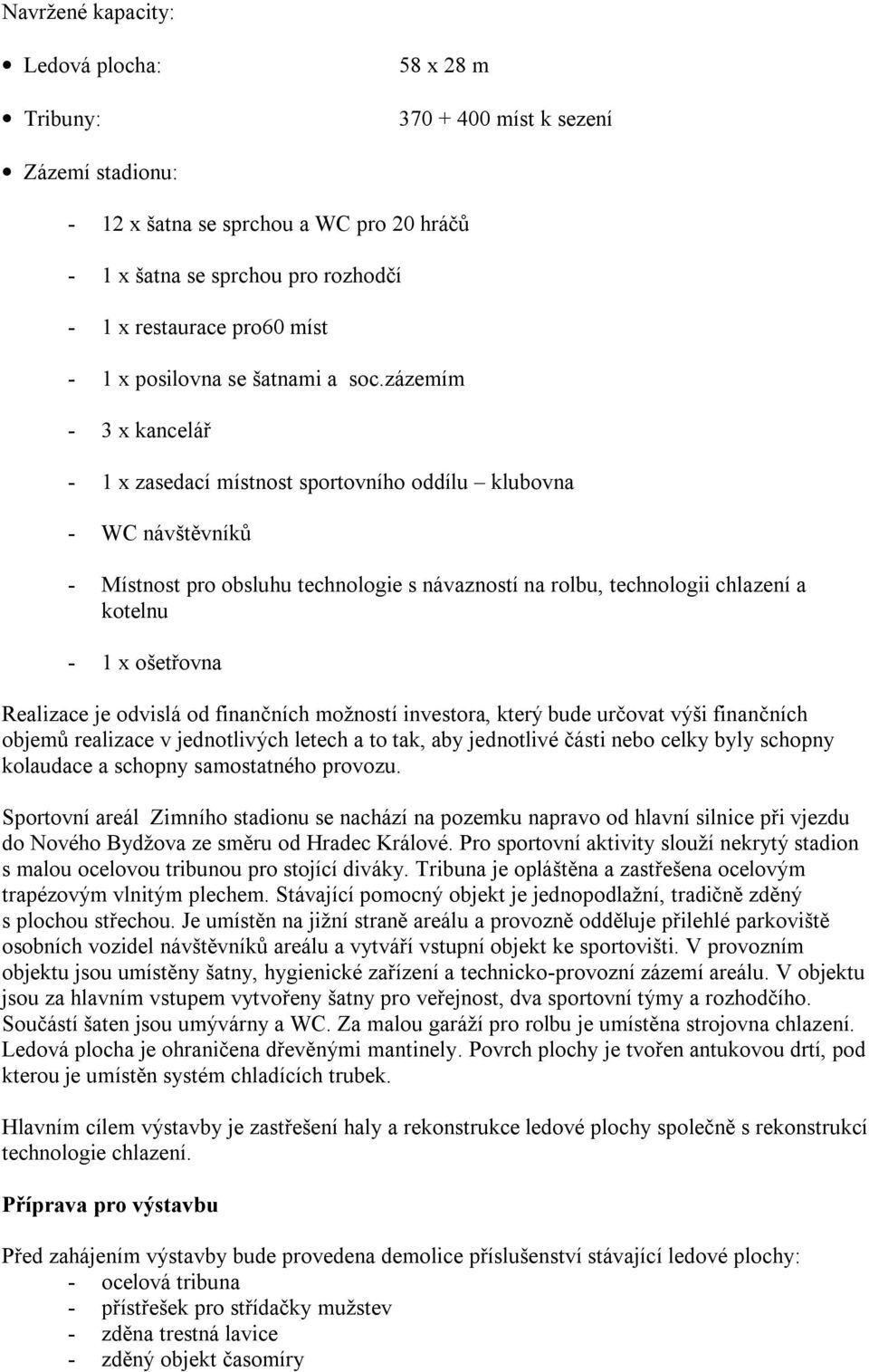

2 Navržené kapacity: Ledová plocha: Tribuny: 58 x 28 m míst k sezení Zázemí stadionu: - 12 x šatna se sprchou a WC pro 20 hráčů - 1 x šatna se sprchou pro rozhodčí - 1 x restaurace pro60 míst - 1 x posilovna se šatnami a soc.zázemím - 3 x kancelář - 1 x zasedací místnost sportovního oddílu klubovna - WC návštěvníků - Místnost pro obsluhu technologie s návazností na rolbu, technologii chlazení a kotelnu - 1 x ošetřovna Realizace je odvislá od finančních možností investora, který bude určovat výši finančních objemů realizace v jednotlivých letech a to tak, aby jednotlivé části nebo celky byly schopny kolaudace a schopny samostatného provozu. Sportovní areál Zimního stadionu se nachází na pozemku napravo od hlavní silnice při vjezdu do Nového Bydžova ze směru od Hradec Králové. Pro sportovní aktivity slouží nekrytý stadion s malou ocelovou tribunou pro stojící diváky. Tribuna je opláštěna a zastřešena ocelovým trapézovým vlnitým plechem. Stávající pomocný objekt je jednopodlažní, tradičně zděný s plochou střechou. Je umístěn na jižní straně areálu a provozně odděluje přilehlé parkoviště osobních vozidel návštěvníků areálu a vytváří vstupní objekt ke sportovišti. V provozním objektu jsou umístěny šatny, hygienické zařízení a technicko-provozní zázemí areálu. V objektu jsou za hlavním vstupem vytvořeny šatny pro veřejnost, dva sportovní týmy a rozhodčího. Součástí šaten jsou umývárny a WC. Za malou garáží pro rolbu je umístěna strojovna chlazení. Ledová plocha je ohraničena dřevěnými mantinely. Povrch plochy je tvořen antukovou drtí, pod kterou je umístěn systém chladících trubek. Hlavním cílem výstavby je zastřešení haly a rekonstrukce ledové plochy společně s rekonstrukcí technologie chlazení. Příprava pro výstavbu Před zahájením výstavby bude provedena demolice příslušenství stávající ledové plochy: - ocelová tribuna - přístřešek pro střídačky mužstev - zděna trestná lavice - zděný objekt časomíry

3 - ledová plocha včetně mantinelů, osvětlení a škvárového povrchu s chladícím rozvodem Hala Bude provedeno zastřešení ledové plochy ocelovou konstrukcí s opláštěním Součástí prací na zastřešení je i montáž tribun včetně povrchových úprav prostorů přístupných návštěvníkům sedačky, zábradlí Rekonstrukce ledové plochy, rozvod chlazení a nové vrstvy ledové plochy, mantinely Rekonstrukce okolí ledové plochy, rozvodný kanál technologie, sněžná jáma, havarijní jímka. Veškeré přípojky inženýrských sítí vedené v prostoru okolí ledové plochy, okolí ledové plochy bude provedeno ze zámkové dlažby. Stávající objekt Bude provedena výměna technologie chlazení ve stávající strojovně chlazení Přístavba k východní straně haly je navržena dvoupodlažní přístavba. Výstavba přinese minimální zásahy do provozu vlastní haly a je možné ji provádět za plného provozu. Přístavbou bude zkompletováno zázemí sportovců ( šatna se sprchami v 1. NP ), přibude restaurace a fitcentrum. Pro vlastní halu bude mít zásadní význam strojovna vzduchotechniky, která umožní plné uzavření obvodového pláště a tím možnost plně regulovat vnitřní prostředí haly. Rekonstrukce a rozšíření stávajícího objektu Rekonstrukcí a rozšířením stávajícího objektu bude zkompletována nabídka služeb v budově budou nové WC pro návštěvníky, vstup do budovy, šatna pro veřejné bruslení. Dále zde bude umístěna klubovna sportovního oddílu a 2 kanceláře. Zároveň s rekonstrukcí stávajícího objektu budou provedeny komunikace a parkoviště před budovou. Přípojky Nová přípojka VN včetně nové trafostanice umístěné v prostoru pod zadní tribunou. Nová přípojka NTL plynovodu s regulační stanicí umístěnou v obvodovém plášti přístavby. Trafostanice Předmětem projektu je napájení projektovaného zimního stadionu elektrickou energií s požadovaným technickým maximem 490 kw. Podmínkou pro zajištění dodávky el. energie z distribuční soustavy VČE, a.s. je vybudování vestavěné odběratelské trafostanice vn/nn 35/0,4 kv o jmenovitém výkonu 1 x 630 kva. Napájení trafostanice bude provedeno ze stávajícího kabelového vedení vn 10 kv.trafostanice bude umístěna v objektu zimního stadionu pod tribunou. Komunikace Řeší napojení areálu zimního stadionu na stávající komunikace. Součástí zpevněných ploch jsou i parkovací místa pro autobusy a osobní vozy s vyhrazeným stáním pro zdravotně postižené, nové chodníky včetně stání pro kola.povrchová úprava komunikací pro vozidla je navržena s živičným povrchem. Povrch chodníků a parkovišť je navržen ze zámkové dlažby.

4 Stručný popis technologie provozu Technologie chlazení Pro maximální bezpečnost provozu ZS je navrženo chladící zařízení s nepřímým odparem čpavku. Chladící zařízení bude umístěné ve strojovně chlazení, na kterou bude navazovat velín, elektrorozvodna a sociální zařízení. V sekundárním okruhu bude jako teplonosná látka použit roztok ethylenglykolu, který bude vychlazován v deskovém výměníku instalovaném ve strojovně a do chladících trubek umělé ledové plochy bude dopravován dvěma cirkulačními čerpadly. Čpavkový okruh bude tvořen dvěma plně automatickými pístovými kompresory, odpařovacím kondenzátorem, výměníkovou sestavou pro chlazení ethylenglykolu, nádrží vody pro odpařovací kondenzátor a čerpadla vody.součástí chladícího zařízení bude i využití odpadního tepla z výfuku kompresorů pro předehřev vody pro rolbu a sněžnou jámu. Stravovací provoz Předmětem projektu technologické části je návrh vybavení kuchyně restaurace umístěné ve 2.NP přístavby k hale. Kapacitní údaje: Počet jídel: personál: 60 míst u stolu max do 150 hlavních jídel 4 5 osob Provozní prostor restaurace tvoří jedna prostora. Zásobování restaurace bude zabezpečeno výtahem 630 kg. Na restauraci navazují provozy technického zázemí a prostor WC pro veřejnost. Uskladnění potravin je řešeno v maximální míře v chladících skříních. Bar výčep bude vybaven vestavěným výčepním stolem pro KEG sudy s výčepní hlavicí se dvěma kohouty a dvoudřezem, dále zde bude umístěna chlazená vitrína na nealko nápoje a regál na zboží. Dále bude umístěn profi kávovar ( preso ), kávomlýnek, výrobník ledu, dávkovač alkoholu, výrobník nealko nápojů, varná plocha elektrický dvouvařič, popř. další chladicí stůl. Detailní řešení barového pultu je součástí interiéru dodá nájemce zařízení. Kuchyně varna Pro vybavení kuchyně byla vzhledem ke kapacitě, variabilitě a složení jídel zvolena prostorově úsporná moderní kuchyňská technologie. Varná linka je sestavena: - klasická technologie kombinovaný sporák SPP 40 A plyn elektřina smažící pánev sklopná PE 13 plynová ohřívací stolička VPW 14 nástěnná digestoř s osvětlením a tukovými filtry - technologie pro rychlou přípravu jídel grilovací elektrická deska smažící pánev ( fritéza ) dvoukolová mikrovlná trouba elektrický gril závěsná digestoř s osvětlením a tukovými filtry Zařízení bude doplněno dalšími pracovními stoly, závěsnými skříňkami, nerezovým dřezem, řeznickým špalkem, kombinací nerez umyvadlo výlevka v prostoru varny. V prostoru varny budou umístěny chladící skříně, kuchyňský robot, nářezový stroj.

5 - mycí linka přídavný stůl k myčce nádobí s dřezem a sprchou MS 21 elektrický mycí stůl M 1000 přídavný stůl k myčce nádobí MS 10 skladovací nerezový regál Součástí provozu je sklad a příprava masa, sklad a příprava zeleniny, sklad lahvovin, sklad čistého a špinavého prádla, sklad odpadků Výtah 630 kg Jmenovitá nosnost: 630 kg, tj. 8 osob počet stanic/ nástupišť: 2/2 počet vstupů: 2 ( přes roh kabiny ) kabina: nerez
