1 MB-Secure NOVÁ MODULÁRNÍ PLATFORMA PRO SYSTÉMY ZABEZPEČENÍ, KONTROLU VSTUPU A CCTV Řešení přesně na míru

2 Úvod Profesionální přístup k individuálním řešením Bezpečnostní systémy od světového výrobce Honeywell Security Group přináší do Vašich projektů vysokou kvalitu a záruku funkčnosti. Bohaté zkušenosti výrobce z oblasti bezpečnostních technologií odráží široká řada produktů zabezpečení, kontroly vstupu, video managementu, zabezpečení nouzových východů atd. Honeywell Security dokáže nabídnout vysoce funkční integrovaná řešení, která Vám umožní realizaci i těch nejnáročnějších aplikací a projektů. Naše produkty nabízí široké spektrum využití od malých domovních instalací až po velké integrované celky pro velké komerční instalace. Integrace bez kompromisů Moderní platforma MB-Secure výrobce Honeywell Security přináší skutečnou revoluci v oblasti zabezpečovacích technologií. Technologie je postavena na moderním IT prostředí s OS Linux. Výkonná technologie umožňuje provozovat více aplikací s menším objemem technologií. MB-Secure nabízí nově např. připojení IP kamer přímo bez použití samostatného NVR. Data jsou nahrávána do USB disku na platformě MB-Secure. Pokročilá grafická aplikace Winmag plus umožňuje integraci celé řady stávajících i budoucích řešení v oblasti zabezpečení. Od ústředny EZS k modulární kombinované platformě Všechny nabízené modely nové platformy MB-Secure 1000 až 6000 jsou vybaveny jedním typem výkonné procesorové desky. Firmware ústředny je také pouze jeden, avšak licenčně omezen podle velikosti každé modelové řady. Firmware tedy obsahuje vždy všechny možnosti a funkce, které lze jednoduše aktivovat vložením licenčního klíče. Tento model dává investorům jistotu pohodlného růstu technologie budovy bez výrazných nákladů. Objevujeme nové možnosti Modulární hardwarová platforma spolu s licenčním modelem rozšiřování umožňuje řešit jednotlivé projekty individuálně přímo na míru. Investor kupuje jen to, co momentálně potřebuje a kdykoliv může požádat o SW upgrade, rozšíření funkcí. Široká řada adresných modulů a detektorů, včetně nového koncentrátoru s dvojitým vyvážením, nabízí téměř nekonečnou řadu variant stavby a struktury systému MB-Secure. 2

3 Obsah MB-Secure detailně Architektura systému 4 Modulární sběrnicový systém 5 Kontrola vstupu v MB-Secure 6 Čtečky 6 Inovativní ovládací panely 7 Ovládání přes WEB a Smart aplikace 7 Flexibilní pomocí bezdrátových technologií 8 Komunikace 8 Integrace video systému MB-Secure video 10 MAXPRO VMS 11 Charakteristika MB-Secure Modulární integrovaná platforma pro aplikace zabezpečení a kontroly vstupu Komplexní řešení zahrnující hardware, programové nadstavby, služby, programové procedury a makra Flexibilní v realizacích Jeden společný hardware i firmware pro všechny aplikace Rozšiřitelné pomocí licenčního kódu, bez změny harware v ústředně Moderní výkonný hardware ústředny s OS Linux Uživatelsky velmi přívětivé ovládací prvky: LED, LCD a Touch Špičkové detektory výrobce Honeywell Pohybové detektory se zrcadlovou optikou Viewgurd 12 Seizmické detektory pro bankovní aplikace SC Požární detektory IQ8Quad 13 Grafický Management Systém Winmag plus 14 Správa uživatelů IQ Multiaccess 16 Reference 18 Dokumentace a nástroje Partner+ 20 Průvodce návrhem systému 20 Modelová řada MB-Secure Tabulka parametrů 21 Objednací kódy 22 Integrovaná IP a USB komunikace Nové napájecí zdroje s připojením na datovou sběrnici Certifikace EN i VdS Některé funkce a moduly popsané v tomto dokumentu odráží plány výrobce Honeywell Security v následujících měsících. Respektují aktuální požadavky a potřeby zákazníků z mnoha zemí, na základě toho se mohou měnit, nebo být dokonce zrušeny. Před přípravou projektu, nebo nákupem technologie se prosím poraďte s obchodními zástupci společnosti Honeywell Security Group. 3

4 MB-Secure detailně Architektura systému Nový systém MB-Secure od výrobce Honeywell Security je moderní kombinovaný systém zabezpečení, kontroly vstupu a kamerového systému v jednom. V plánech výrobce je licenční model prodeje, tzn. investor koupí jen to, co momentálně potřebuje a kdykoliv může požádat o SW upgrade. MB-Secure je ucelené řešení zabezpečení a kontroly vstupu včetně management aplikací IQMA a Winmag pro správu uživatelů, evidenci návštěv, správu a potisk ID karet, management a ovládání z grafického prostředí. Pro malé objekty je možné MB-Secure využít jako NVR video rekordér. Ústředna opatřená USB Flash diskem umožňuje nahrávat sekvence záběrů z IP kamer v objektu. Záznam lze pohodlně prohlížet webovým prohlížecěm. Správa uživatelů IQ Multiaccess Integrované CCTV IP kamery Honeywell Grafická nadstavba Winmag plus ETHERNET IP kamery Ovládací moduly MB-Secure Kontrola vstupu Detektory Čtečky 4

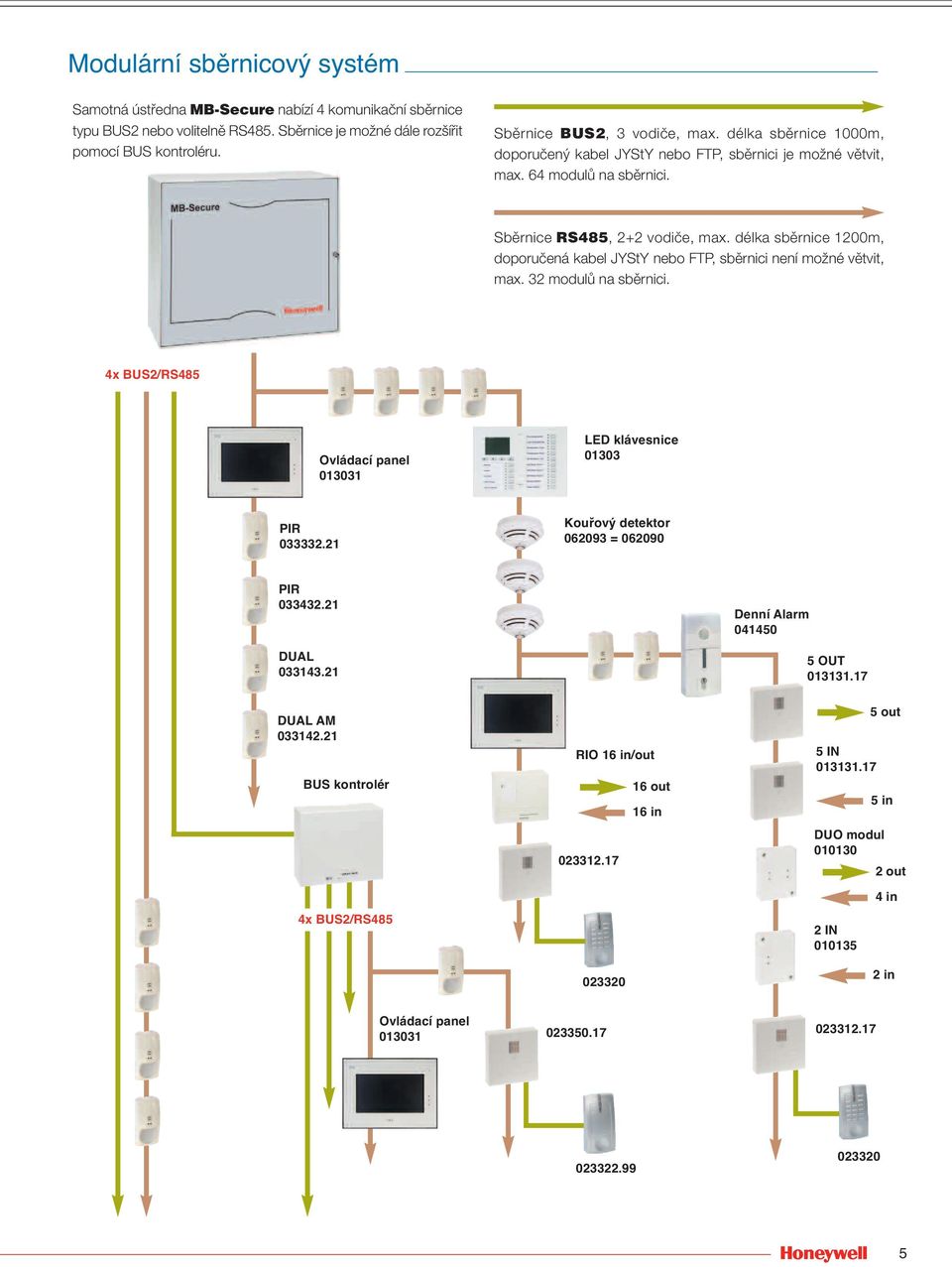

5 Modulární sběrnicový systém Samotná ústředna MB-Secure nabízí 4 komunikační sběrnice typu BUS2 nebo volitelně RS485. Sběrnice je možné dále rozšířit pomocí BUS kontroléru. Sběrnice BUS2, 3 vodiče, max. délka sběrnice 1000m, doporučený kabel JYStY nebo FTP, sběrnici je možné větvit, max. 64 modulů na sběrnici. Sběrnice RS485, 2+2 vodiče, max. délka sběrnice 1200m, doporučená kabel JYStY nebo FTP, sběrnici není možné větvit, max. 32 modulů na sběrnici. 4x BUS2/RS485 Ovládací panel LED klávesnice PIR Kouřový detektor = PIR DUAL DUAL AM BUS kontrolér RIO 16 in/out 16 out 16 in Denní Alarm OUT IN DUO modul out 5 in 2 out 4x BUS2/RS485 2 IN in in Ovládací panel

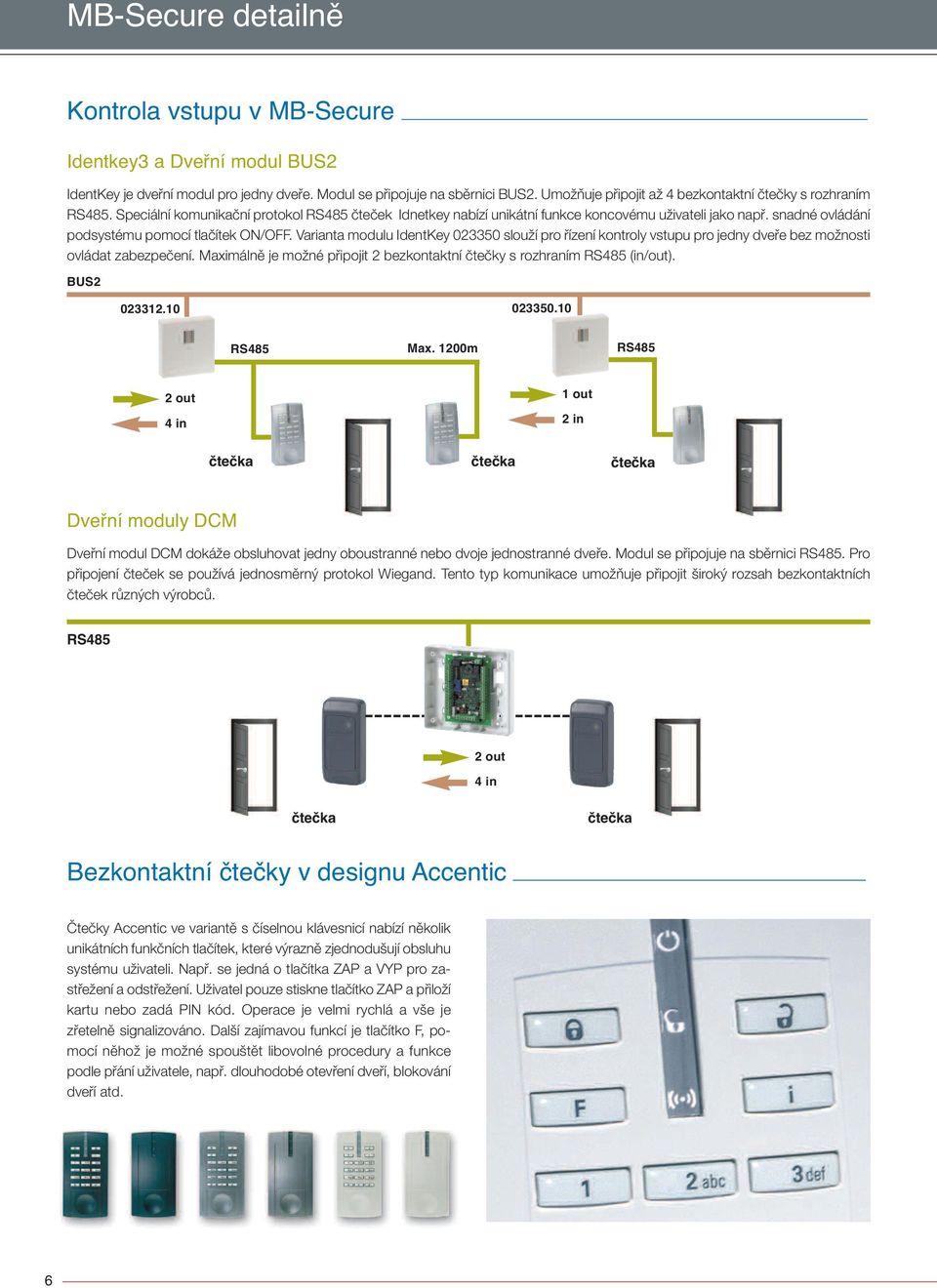

6 MB-Secure detailně Kontrola vstupu v MB-Secure Identkey3 a Dveřní modul BUS2 IdentKey je dveřní modul pro jedny dveře. Modul se připojuje na sběrnici BUS2. Umožňuje připojit až 4 bezkontaktní čtečky s rozhraním RS485. Speciální komunikační protokol RS485 čteček Idnetkey nabízí unikátní funkce koncovému uživateli jako např. snadné ovládání podsystému pomocí tlačítek ON/OFF. Varianta modulu IdentKey slouží pro řízení kontroly vstupu pro jedny dveře bez možnosti ovládat zabezpečení. Maximálně je možné připojit 2 bezkontaktní čtečky s rozhraním RS485 (in/out). BUS RS485 Max. 1200m RS485 2 out 4 in 1 out 2 in čtečka čtečka čtečka Dveřní moduly DCM Dveřní modul DCM dokáže obsluhovat jedny oboustranné nebo dvoje jednostranné dveře. Modul se připojuje na sběrnici RS485. Pro připojení čteček se používá jednosměrný protokol Wiegand. Tento typ komunikace umožňuje připojit široký rozsah bezkontaktních čteček různých výrobců. RS485 2 out 4 in čtečka čtečka Bezkontaktní čtečky v designu Accentic Čtečky Accentic ve variantě s číselnou klávesnicí nabízí několik unikátních funkčních tlačítek, které výrazně zjednodušují obsluhu systému uživateli. Např. se jedná o tlačítka ZAP a VYP pro zastřežení a odstřežení. Uživatel pouze stiskne tlačítko ZAP a přiloží kartu nebo zadá PIN kód. Operace je velmi rychlá a vše je zřetelně signalizováno. Další zajímavou funkcí je tlačítko F, pomocí něhož je možné spouštět libovolné procedury a funkce podle přání uživatele, např. dlouhodobé otevření dveří, blokování dveří atd. 6

7 Nové inovativní ovládací panely Jedním z klíčových cílů při vývoji technologie MB-Secure bylo snadné a komfortní ovládání pro všechny uživatele. Výsledkem je inovativní způsob ovládání z LED (LED/LCD) tabel pomocí programovatelných tlačítek. Pro zastřežení vybrané oblasti stačí přiložit ID kartu na vyznačené místo a stisknout tlačítko vybrané oblasti. Trojbarevná LED vedle tlačítka přehledně informuje o aktuálním stavu a výsledku požadované operace. Tento způsob ovládání zabezpečení je velmi flexibilní a zároveň velmi komfortní. Pro náročné uživatele nebo správce systému je dostupný širokoúhlý Touch Screen display. Moderní koncepce menu zajistí snadnou orientaci uživatele. Modulárni koncepce panelů zaručuje vylkou variabilitu ve způsobu montáže i v barvách Vyměnitelné barevné kryty Modul s elektronikou Montážni krabice na povrch nebo do stěny Panely je možné skádat do větsích celků Ovládání přes WEB a Smart aplikace S novými mobilními aplikacemi pro MB-Secure můžete velmi jednoduše zjistit aktuální stav zabezpečovacího systému i ovládat jednotlivé funkce systému prostřednictvím chytrého telefonu. Kdykoliv a odkudkoliv. Pro snadnější ovládání je možné definovat tři různé úrovně přístupu a ovládání. Pro rychlý přístup je možné definovat vybrané řídící funkce pod virtuální tlačítka na displeji. Pokročilí uživatelé nebo správce systému mohou využít plnohodnotnou virtuální klávesnici. Nejnižší úrovní přístupu do systému přes mobilní aplikaci je zobrazovací LED tablo se signalizací stavu vybraných oblastí nebo procesů. Aplikace pro signalizaci Aplikace pro signalizaci a ovládání AES šifrování Virtuální LCD klávesnice 7

8 MB-Secure detailně Flexibilní pomocí bezdrátových technologií Bezdrátový systém MB-Secure umožňuje kombinovat drátové i bezdrátové detektory v jednom systému. V současnosti je možné připojit do MB-Secure bezdrátové PIR detektory, dveřní alarmové kontakty, tísňová tlačítka, požární detektory, ovládací klíčenky. Bezdrátová komunikace probíhájící automaticky ve dvou pásmech 433 a 868 MHz vyniká vysokou spolehlivosti přenosu. Komunikace Komunikátory DS6700 a DS6750 Důležitou součástí každého zabezpečovacího systému je přenos informací o poplachu na pult centralizované ochrany, nebo přímo majiteli. Rozvoj IP technologií v posledních letech dává tomuto odvětví zcela nové možnosti. Honeywell Security tyto trendy pečlivě vnímá a odpovídá formou moderní řady hybridních komunikátorů. Hybridní komunikátory zahrnují široké spektrum infrastruktury od analogové telefonní linky až po bezdrátové IP sítě s bezpečným šifrováním dat. Moderní formou komunikace může být např. uživateli. 8

9 Přenos zpráv na PCO a koncovému uživateli Komunikátor DS6750 je hybridní modul s podporou několika komunikačních kanálů počínaje analogovou telefonní linkou, přes lokální USB až po TCP/IP. Pomocí přídavného modulu RFW4000 je možné získat podporu GSM sítí, nebo GPRS. Tyto komunikační trasy zajišťují bohaté možnosti komunikace na PCO i přímo uživateli. Přenos událostí na pulty centralizované ochrany prostřednictvím analogové telefonní linky ve formátu Contact ID Hlasové zprávy prostřednictvím hlasového kanálu koncovému uživateli SMS nebo koncovému uživateli, souběžně s přenosem na PCO nebo nezávisle jen uživateli komunikace přes Ethernet nebo vytáčeným připojením pomocí protokolu PPP Komunikátor DS6750 podporuje souběžnou komunikaci přes různé komunikační kanály např. tel. linka a IP (volitelně GPRS) Šifrovaný přenos dat Obě přenosová zařízení DS využívají standardní šifry a pokročilé bezpečnostní mechanizmy dostupné v současném IT prostředí. To zaručuje bezpečnou komunikaci a výměnu dat prostřednictvím veřejných IP sítí. Pokročilé šifrování dat umožňuje v praxi využít VPN sítě (Virtual Private Network), pouze uživatelé s platným klíčem mají k datům přístup. Tímto způsobem je možné do přenosového zařízení sestavit jedno nebo i více spojení přes libovolnou IP. Šifrovacích klíčů může být dokonce několik, např. pro každou trasu unikátní klíč. Šifrování je možné využít např. v přenosu na PCO v IP formátu při spojení s programem pro instalačního technika Shell nebo pro komunikaci do aplikací pro správu uživatelů IQMA nebo Winmag plus. Komunikace je ideálně zálohovaná několika dostupnými trasami. Ethernet fixní Spojení prostřednictvím tel. linky GSM/GPRS data Poslední dvě spojení jsou využívána jako záložní trasy při výpadku IP sítě a mohou být současně využity k výměně šifrovacího klíče mezi přijímačem a vysílačem. Využití komunikačních tras a přenosových formátů 9

10 Integrace video systému MB-Secure video Nativní řešení pro malé instalace MB-Secure přináší nad rámec klasických funkcí zabezpečení a kontroly vstupu možnosti v oblasti video systémů. Platforma MB-Secure slouží současně jako malý NVR rekordér s podporou připojení 3 (plánováno 5) Honywell IP kamer. Ke každé kameře je možné přiřadit funkci nahrávání ve stanovený čas nebo v případě konkrétní události v EZS nebo EKV. Data z kamer jsou ukládány na Flash disk přímo na desce ústředny (15 vteřin před událostí a 45 vteřin po události). Databázi záznamů si může majitel prohlédnout přímo na ústředně prostřednictvím vestavěné web stránky. Tato funkce přináší zejména finanční úspory na některých typech objektů. 10

11 MAXPRO VMS Integrované řešení zabezpečení, kontroly vstupu a CCTV pro větší aplikace postavené na video managementu MAXPRO VMS a grafické management aplikaci Winmag poskytuje koncovému uživateli dokonalý přehled a komfort Maxpro VMS je profesionální Video management systém integrující analogové i IP technologie Honeywell. Tento systém nabízí celou řadu funkcí, které usnadňují a zpřehledňují práci operátorů. Díky vlastnímu programovacímu jazyku, jde o velmi flexibilní řešení pokrývající téměř všechny požadavky. Spojením Maxpro VMS s grafickým management systémem Winmag plus výrobce Honeywell se otevírají možnosti vytváření automatických vazeb jednotlivých systémů a funkcí. Jedná se o natáčení kamer po poplachu, ovládání záznamu a přehrávání atd. Maxpro VMS slouží k integraci více systémů do jednotné správy a ovládání. Systém umí pracovat s analogovými DVR, digitálními NVR výrobce Honeywell, ale i s vybranými záznamovými zařízeními jiných výrobců. 11

12 Špičkové detektory výrobce Honeywell Pohybové detektory se zrcadlovou optikou Viewguard PIR detektory Viewguard jsou dostupné jak v klasickém drátovém provedení na sběrnici BUS2 a BUS1, tak i bezdrátové podobě. Detektor využívá ke své funkci pasivní detekci v infračerveném světle. Zvláštním a zároveň velmi užitečným prvkem tohoto detektoru je zrcadlová optika, kterou je možné podle potřeby vyměnit a přizpůsobit tak detekční charakteristiku střeženému prostoru. Na výběr jsou zrcadlové optiky Viewguard s klasickým širokým vějířem, optika se záclonovou charakteristikou 30m a optika s dlouhým dosahem 50m. Zrcadlová optika Viewguard má díky svému důmyslnému zakřivení v každé detekční zóně individuální ohniskovou vzdálenost. To představuje jednoznačnou výhodu nad klasickými detektory s Fresnelovou optikou. Princip detektoru: detekce tepelného záření v infračerveném spektru ve vztahu k pohybu Seizmické detektory pro bankovní aplikace SC100 detekuje všechny známé typy napadení Řada otřesových detektorů je navržena pro účely detekce vybraných otřesů od jednoduchých pokusů o vniknutí narušitelem do chráněných prostor až po napadení úložných trezorů, kde je uschována vysoka hodnota. Model SC100 je univerzální otřesový detektor, který lze využit pro ochranu trezorů, dveří, pevných bankomatů, sejfů a dalších objektů s pevnou strukturou. SC105 je specializovaná verze pro bankomaty nebo automaty na zboží, které jsou často provozovány v rušných prostředích. Poskytuje optimální poměr citlivosti a imunity vůči falešným poplachům, které jsou typické pro volně stojící objekty, které jsou tímto detektorem chráněny. Univerzalní použití detektoru SC100 pro bankomaty i trezory Model SC100 lze použit pro bankomaty i trezory díky jednoduchému nastavení DIP přepínači, zatímco konkurence nabízí pro tyto případy samostatné typy detektorů. Příklady detekovaných způsobů napadeni: - silné nárazy nebo hrubé útoky pomocí těžkých nástrojů nebo výbušnin - opakované údery kladivem nebo majzlíkem - vrtání, mechanické řezání, útoky acetylenovými hořáky, tepelné řezání, řezaní vodním paprskem, páčení hydraulicky - útoky vodou chlazenými diamantovými vrtačkami atd. 12

13 Součástí systému jsou i prvky detekce požáru IQ8Quad Přímo na sběrnici systému nebo i bezdrátově je nově možné připojit požární hlásiče. Zabezpečovací systém pak doplňkově plní i určitou funkci požárního systému. Spojení ochrany majetku i zdraví osob může citelně snížit finanční náročnost celého řešení. Využíváme moderní modulární systém, pomocí kterého je možné do sběrnicové běrnicové, nebo bezdrátové patice připojit nejvhodnější typ hlásiče pro dané prostředí a pracovní podmínky. Produktová řada požárních hlásičů IQ8Quad poskytuje ucelenou sérii modelů. Od optických hlásičů pro spolehlivou včasnou detekci požáru přes opticko-teplotní hlásiče pro náročná prostředí ažpo speciální hlásiče např. optickoteplotní s integrovanou funkcí detekce oxidu uhličitého. Správný typ hlásiče je nutné vybrat na základě znalostí okolních podmínek prostředí a potenciálního nebezpečí vzniku požáru. 13

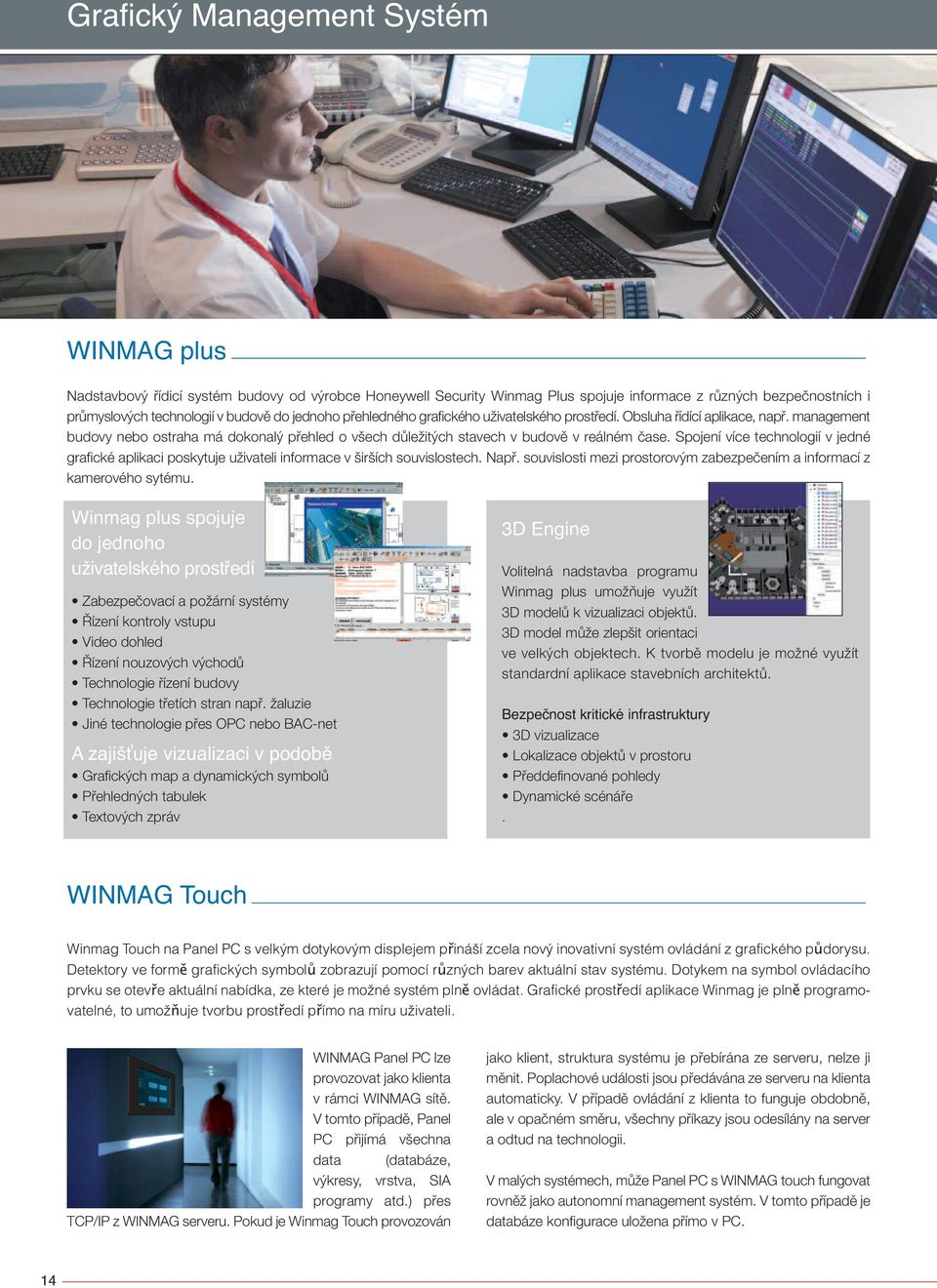

14 Grafický Management Systém WINMAG plus Nadstavbový řídicí systém budovy od výrobce Honeywell Security Winmag Plus spojuje informace z různých bezpečnostních i průmyslových technologií v budově do jednoho přehledného grafického uživatelského prostředí. Obsluha řídící aplikace, např. management budovy nebo ostraha má dokonalý přehled o všech důležitých stavech v budově v reálném čase. Spojení více technologií v jedné grafické aplikaci poskytuje uživateli informace v širších souvislostech. Např. souvislosti mezi prostorovým zabezpečením a informací z kamerového sytému. Winmag plus spojuje do jednoho uživatelského prostředí Zabezpečovací a požární systémy Řízení kontroly vstupu Video dohled Řízení nouzových východů Technologie řízení budovy Technologie třetích stran např. žaluzie Jiné technologie přes OPC nebo BAC-net A zajišťuje vizualizaci v podobě Grafických map a dynamických symbolů Přehledných tabulek Textových zpráv 3D Engine Volitelná nadstavba programu Winmag plus umožňuje využít 3D modelů k vizualizaci objektů. 3D model může zlepšit orientaci ve velkých objektech. K tvorbě modelu je možné využít standardní aplikace stavebních architektů. Bezpečnost kritické infrastruktury 3D vizualizace Lokalizace objektů v prostoru Předdefinované pohledy Dynamické scénáře. WINMAG Touch Winmag Touch na Panel PC s velkým dotykovým displejem přináší zcela nový inovativní systém ovládání z grafického půdorysu. Detektory ve formě grafických symbolů zobrazují pomocí různých barev aktuální stav systému. Dotykem na symbol ovládacího prvku se otevře aktuální nabídka, ze které je možné systém plně ovládat. Grafické prostředí aplikace Winmag je plně programovatelné, to umožňuje tvorbu prostředí přímo na míru uživateli. WINMAG Panel PC lze provozovat jako klienta v rámci WINMAG sítě. V tomto případě, Panel PC přijímá všechna data (databáze, výkresy, vrstva, SIA programy atd.) přes TCP/IP z WINMAG serveru. Pokud je Winmag Touch provozován jako klient, struktura systému je přebírána ze serveru, nelze ji měnit. Poplachové události jsou předávána ze serveru na klienta automaticky. V případě ovládání z klienta to funguje obdobně, ale v opačném směru, všechny příkazy jsou odesílány na server a odtud na technologii. V malých systémech, může Panel PC s WINMAG touch fungovat rovněž jako autonomní management systém. V tomto případě je databáze konfigurace uložena přímo v PC. 14

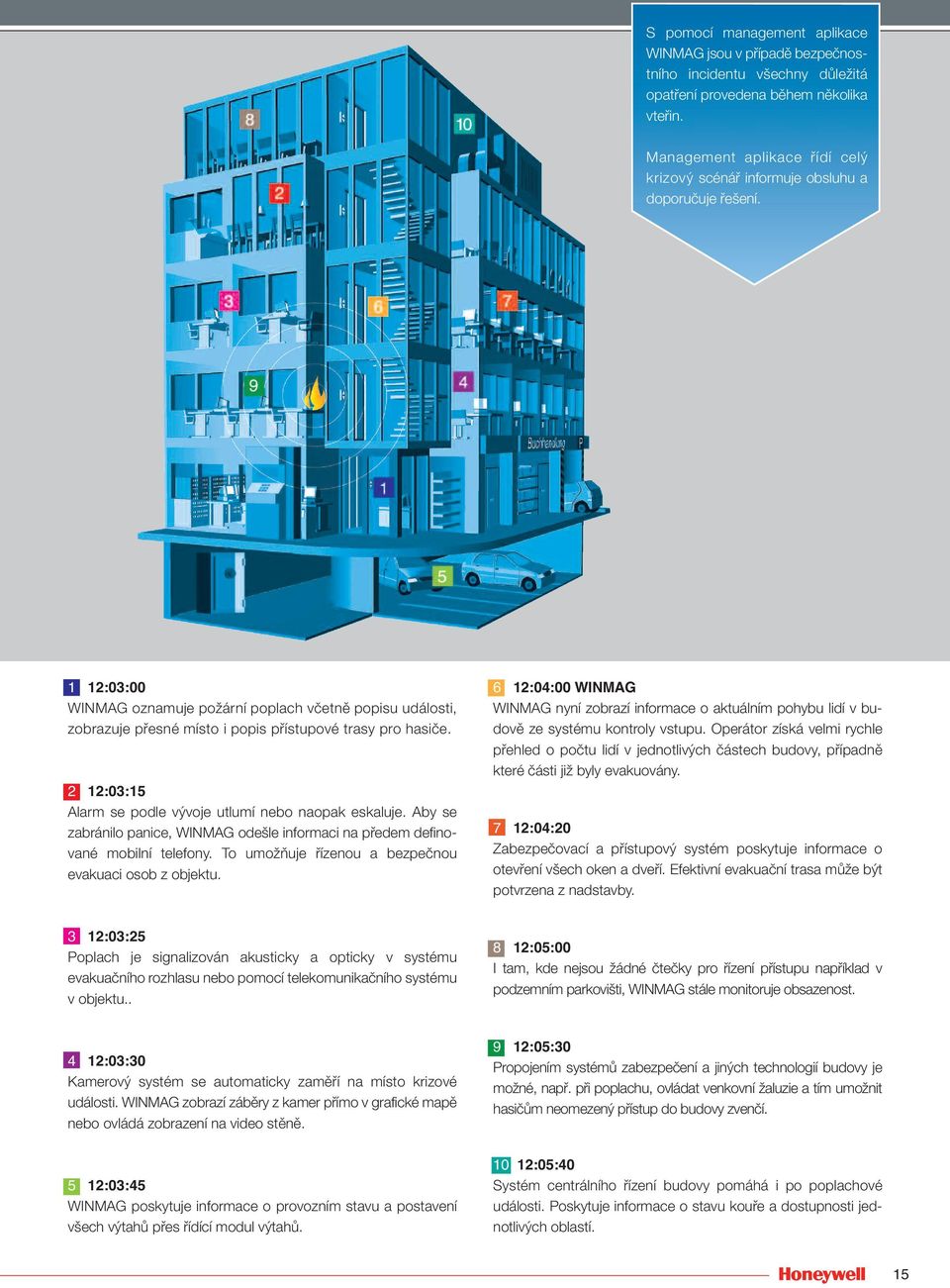

15 S pomocí management aplikace WINMAG jsou v případě bezpečnostního incidentu všechny důležitá opatření provedena během několika vteřin. Management aplikace řídí celý krizový scénář informuje obsluhu a doporučuje řešení. 1 12:03:00 WINMAG oznamuje požární poplach včetně popisu události, zobrazuje přesné místo i popis přístupové trasy pro hasiče. 2 12:03:15 Alarm se podle vývoje utlumí nebo naopak eskaluje. Aby se zabránilo panice, WINMAG odešle informaci na předem definované mobilní telefony. To umožňuje řízenou a bezpečnou evakuaci osob z objektu. 6 12:04:00 WINMAG WINMAG nyní zobrazí informace o aktuálním pohybu lidí v budově ze systému kontroly vstupu. Operátor získá velmi rychle přehled o počtu lidí v jednotlivých částech budovy, případně které části již byly evakuovány. 7 12:04:20 Zabezpečovací a přístupový systém poskytuje informace o otevření všech oken a dveří. Efektivní evakuační trasa může být potvrzena z nadstavby. 3 12:03:25 Poplach je signalizován akusticky a opticky v systému evakuačního rozhlasu nebo pomocí telekomunikačního systému v objektu :05:00 I tam, kde nejsou žádné čtečky pro řízení přístupu například v podzemním parkovišti, WINMAG stále monitoruje obsazenost. 4 12:03:30 Kamerový systém se automaticky zaměří na místo krizové události. WINMAG zobrazí záběry z kamer přímo v grafické mapě nebo ovládá zobrazení na video stěně. 9 12:05:30 Propojením systémů zabezpečení a jiných technologií budovy je možné, např. při poplachu, ovládat venkovní žaluzie a tím umožnit hasičům neomezený přístup do budovy zvenčí. 5 12:03:45 WINMAG poskytuje informace o provozním stavu a postavení všech výtahů přes řídící modul výtahů :05:40 Systém centrálního řízení budovy pomáhá i po poplachové události. Poskytuje informace o stavu kouře a dostupnosti jednotlivých oblastí. 15

16 Správa uživatelů v budově IQ MultiAccess IQ MultiAccess je moderní aplikace pro komfortní správu oprávnění uživatelů v integrovaných systémech MB-Secure. Podstatou je databáze uživatelů v budově, kterým je možno velmi pohodlně přidělovat nebo upravovat oprávnění na dveře nebo ovládací klávesnice v závislosti na čase. Mimo primární funkci definice oprávnění však IQMA nabízí i další pokročilé nástroje, jako např. filtrování historie událostí, export dat, evidenci přítomnosti osob, evidenci návštěv atd. Data vložená přes uživatelské prostředí aplikace IQMA jsou bezpečně uložena v databázi programu SQL (free-license) typu Firebird. Instalace programu, administrace dat a údržba systému nevyžaduje žádné speciální znalosti v oblasti databází. Časově prostorové zóny Časově prostorové zóny jsou jednou z velkých předností aplikace IQMA. Jednoduše a přehledně definují oprávnění na dveře nebo skupinu dveří v čase pro vybranou skupinu osob. Jednomu uživateli lze přiřadit i více časo/prostorových zón. Mimo určení dne v kalendáři je možné definovat různé výjimky v kalendáři svátků. Jeden systém mnoho možností Vynikající koncepce programu IQ MultiAccess nabízí řešení správy uživatelů ve více samostatných lokalitách z jedné databáze. Lokalitami pak může být několik oddělených nájemníků v jedné budově, nebo např. několik poboček jedné organizace na různých místech v republice. Lokalitou lze také vyřešit nesourodost identifikačních technologií v budově. Samozřejmostí je, že každý operátor vidí pouze lokality, které sám spravuje. Dokonalý přehled Historie událostí zabezpečovacího systému je online ukládána do databáze aplikace IQMA. Operátor tak může využít veškeré funkce a výhody, které databázové prostřední robustního přís- tupového systému nabízí. Velmi oblíbené je např. rychlé filtrování ve sloupcích podle klíčových slov. Operátor může jednoduše měnit i pořadí a typ sloupců v tabulce. Úpravy jsou díky funkci chytni a přetáhni navíc velmi jednoduché. Pro častější úlohy je možné vytvořit a uložit textové filtry. Okno historie událostí s filtry Velmi užitečné je také to, že filtrovaný pohled, který si operátor uloží je po každém spuštění aplikace IQMA obnoven. Odpadá tak nepříjemné a opakované posouvání sloupců, které jsou mimo obrazovku. Vyfiltrované události je možné pohodlně vytisknout nebo exportovat do souboru ve formátech EXCEL, TXT, HTML, XML. 16

17 IQ modul návštěvník Tato programová část aplikace IQMA slouží k evidenci návštěv v budově. Recepční zapíše příchozí návštěvu a přidělí návštěvní kartu. Pohyb návštěvy v objektu je zaznamenán do historie událostí a slouží k případné pozdější kontrole. Návštěvník může být evidován jednoduchým způsobem pomocí načítací stanice občanských průkazů a pasů. Obsluha protáhne občanský průkaz čtečkou a přidělí ID kartu pro vstup. Tím je celý proces hotov. IQ Ovládací panel Součástí balíčku aplikace IQMA je Virtuální ovládací panel, který slouží k ovládání technologie z programového prostředí počítače. Pokud má uživatel oprávnění některé operace spustí přímo od stolu kanceláře. Virtuální panel umožňuje: Zastřežení/odstřežení Vynechání a povolení detektorů Zobrazení poplachů a historie událostí Aktivaci průchodového testu Spouštění maker Funkce údržby IQ Tablo Dveře oboustranně řízené čtečkami je možné rozšířit o funkce kontroly antipassbacku, opakovaného neoprávněného průchodu nebo počítání osob. Program IQ Tablo přehledně zobrazuje pohyb osob v jednotlivých oblastech IQ Alarm Monitor Velmi jednoduchá, ale užitečná aplikace pro online textový monitoring vybraných událostí v systému. Velmi oblíbené například u recepčních pro rychlý přehled o vybraných událostech v budově. Např. otevření vybraných dveří nebo pohyb konkrétní osoby atd. Export/Import Aplikace IQMA je připravena na integraci s jinými databázovými systémy, nabízí funkce importu a exportu dat v různých formátech. Vše může běžet i zcela automaticky. 17

18 Reference HighLight Munich Business Towers Mnichov Reprezentativní a trendový objekt spojuje téměř celé naše produktové portfolio. Ve dvou řídících centrech budovy běží aplikace Winmag a spojuje technologie zabezpečení, systémy požární ochrany, kontroly přístupu a video systémy. Winmag řídí také několik systémů třetích stran. Dexia Bank Internationale Lucembursko V bankovním domě Dexia v Lucembursku, WINMAG slouží jako centrální řídící systém všech požárních systémů jednotlivých lokalit, přesně podle požadavků provozovatele. Winmag umožňuje centrální ovládání jednotlivých provozních systémů včetně systému kontroly přístupu. V případě krizové události tak usnadňuje přístup a práci záchranným sborům. Bez ohledu na velikost objektu, je přesnost lokalizace a případná navigace, díky Winmagu, na velmi vysoké úrovni. EKO Stahlwerk GmbH - Eisenhûttenstadt V tomto robustním projektu bylo díky naší nativní integrační síti IGIS spojeno třicet objektů. V každém objektu je připojen požární systém a zabezpečovací systém. Síť technologie Winmag spojuje a monitoruje technologie se 7000 typy poplachových událostí. Systém zobrazení ve více vrstvách spolu s nastavitelným filtrem důležitosti zpráv umožňuje zobrazovat objekty i s velkým počtem symbolů bez snížení komfortu a užitnosti. V tak velkých objektech je Winmag nepostradatelný i v oblasti servisu a údržby. I&1 Schlund & Partner Karlsruhe Kombinace pěti systémů, (požární detekce, zabezpečení, řízení přístupu, kamerového systému a evakuačního systému) je považována za nejlepší příklad integrovaných systémů. Konfigurace celého management systému se provádí z propracovaného prostředí aplikace Winmag. V tomto případě je monitorováno a řízeno 88 dveří v objektu, včetně nouzových východů s vlastní autonomní technologií. 18

19 Terminál 5, Letiště Heathrow Londýn Největší systém evakuačního rozhlasu a požárních systémů, ve Velké Británii, biometrické rozpoznávání obličejů, kabeláže převážně v optických vláknech jsou jen namátkou hlavní rysy impozantního projektu letištního areálu v Londýně. Terminál byl dokončen v roce Hotel Hilton Vídeň WINMAG zvyšuje přidanou hodnotu také v objektech, kde je instalován pouze jediný systém jako je u tohoto projektu systém protipožární. V hotelu Hilton ve Vídni běží požární ústředna ESSER 8008 s cca detektory. V tomto projektu WINMAG slouží zejména pro vizualizaci. Znázorňuje půdorys hotelu rozdělený do zón se všemi detektory a signalizačními prvky. Gymnázium Svyatitelya Vasiliya Velikovo Moskva Gymnázium Svyatitelya Vasiliya Velikovo je elitní střední školou v Rusku. Vedení školy vybralo pro objekt flexibilní technologii MB ve spojení s video systémy Fusion DVR. Vše spojuje a řídí aplikace WINMAG Plus a MAXPRO VMS. Main Point Karlin Nejlepší kancelářská budova světa 2012 Praha Integrované řešení zabezpečení a kontroly vstupu MB Series napomáhá i v tomto architektonicky mimořádném objektu v Praze. Klíčovou technologií v objektech tohoto měřítka je nepochybně kontrola vstupu. V tomto případě je přibližně 100 dveří/ 2000 uživatelů řízeno kontroléry ACS2plus. Zabezpečovací systém využívá potenciál komunikačních sběrnic s adresnými detektory a velký počet samostatně ovladatelných oblastí. Vše spojuje a řídí aplikace WINMAG Plus. 19

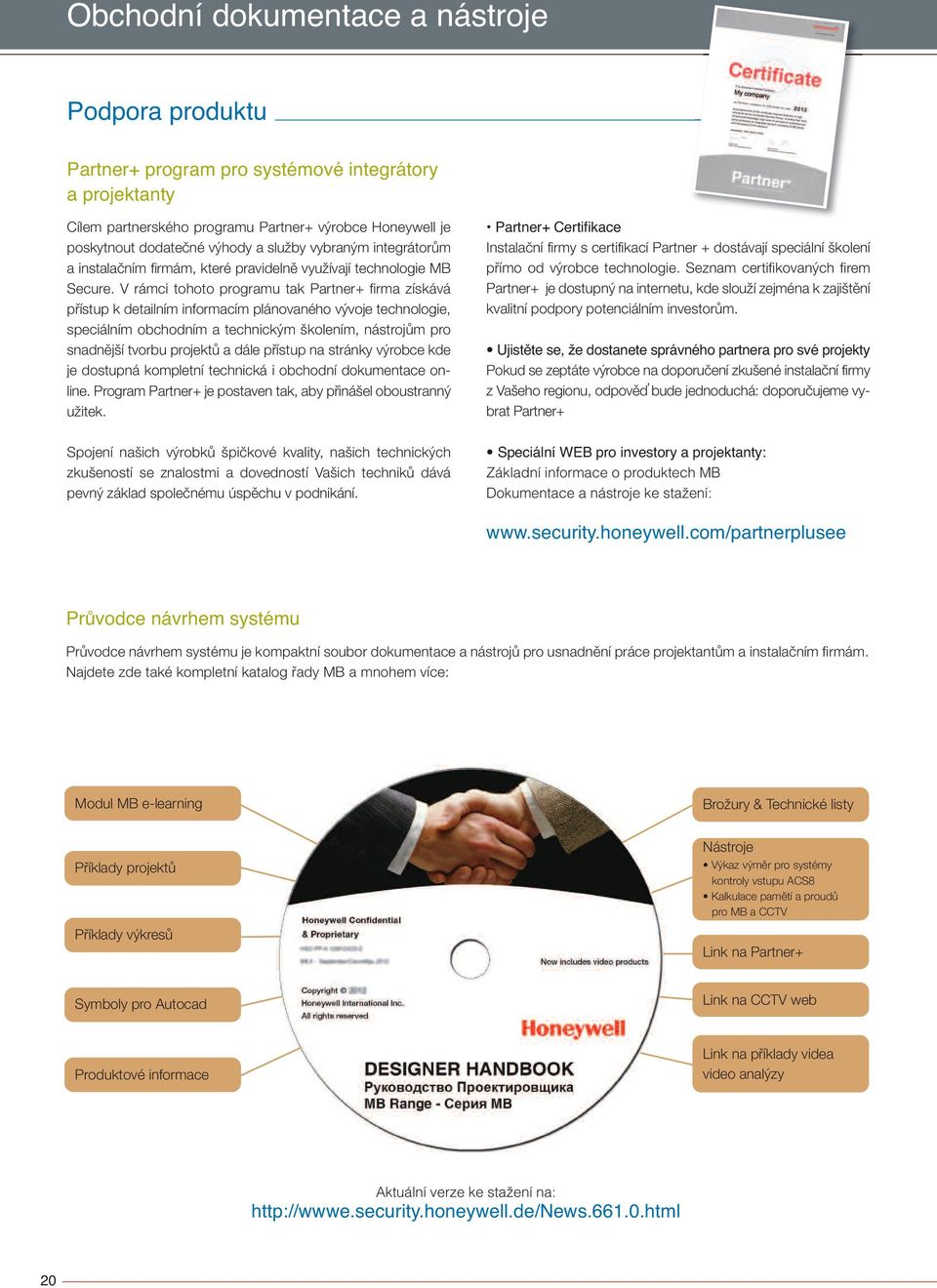

20 Obchodní dokumentace a nástroje Podpora produktu Partner+ program pro systémové integrátory a projektanty Cílem partnerského programu Partner+ výrobce Honeywell je poskytnout dodatečné výhody a služby vybraným integrátorům a instalačním firmám, které pravidelně využívají technologie MB Secure. V rámci tohoto programu tak Partner+ firma získává přístup k detailním informacím plánovaného vývoje technologie, speciálním obchodním a technickým školením, nástrojům pro snadnější tvorbu projektů a dále přístup na stránky výrobce kde je dostupná kompletní technická i obchodní dokumentace online. Program Partner+ je postaven tak, aby přinášel oboustranný užitek. Partner+ Certifikace Instalační firmy s certifikací Partner + dostávají speciální školení přímo od výrobce technologie. Seznam certifikovaných firem Partner+ je dostupný na internetu, kde slouží zejména k zajištění kvalitní podpory potenciálním investorům. Ujistěte se, že dostanete správného partnera pro své projekty Pokud se zeptáte výrobce na doporučení zkušené instalační firmy z Vašeho regionu, odpověď bude jednoduchá: doporučujeme vybrat Partner+ Spojení našich výrobků špičkové kvality, našich technických zkušeností se znalostmi a dovedností Vašich techniků dává pevný základ společnému úspěchu v podnikání. Speciální WEB pro investory a projektanty: Základní informace o produktech MB Dokumentace a nástroje ke stažení: Průvodce návrhem systému Průvodce návrhem systému je kompaktní soubor dokumentace a nástrojů pro usnadnění práce projektantům a instalačním firmám. Najdete zde také kompletní katalog řady MB a mnohem více: Modul MB e-learning Brožury & Technické listy Příklady projektů Příklady výkresů Nástroje Výkaz výměr pro systémy kontroly vstupu ACS8 Kalkulace pamětí a proudů pro MB a CCTV Link na Partner+ Symboly pro Autocad Link na CCTV web Produktové informace Link na příklady videa video analýzy Aktuální verze ke stažení na: 20

21 Modelová řada MB-Secure Tabulka parametrů MB-Secure Ústředna MB-Secure MB-Secure MB-Secure MB-Secure MB-Secure MB-Secure (Q2/2013) (Q2/2013) Kryt volitelný volitelný volitelný volitelný volitelný volitelný Zdroj volitelný volitelný volitelný volitelný volitelný volitelný Oblasti 1 (až 4) 2 (až 16) 4 (až 64) 16 (až 256) 64 (až 256) 256 Detektorové skupiny Dveře 1 (až 48) 2 (až 128) 4 (až 512) 16 (až 2048) 64 (až 2048) 256 (až 2048) Uživatelé (až ) 512 (až ) 1024 až ) Časové zóny (RZZ) Makra 10 (až 30) 20 (až 50) 30 (až 250) 50 (až 1000) 250 (až 1000) Historie událostí WINMAG připojení Licence Licence Bezdrátové moduly Kompletní rozsah výše popsaných parametrů v závorkách bude dostupný po Q4/
