Osvědčily se požadavky 30. BImSchV. v praxi?

Transkript

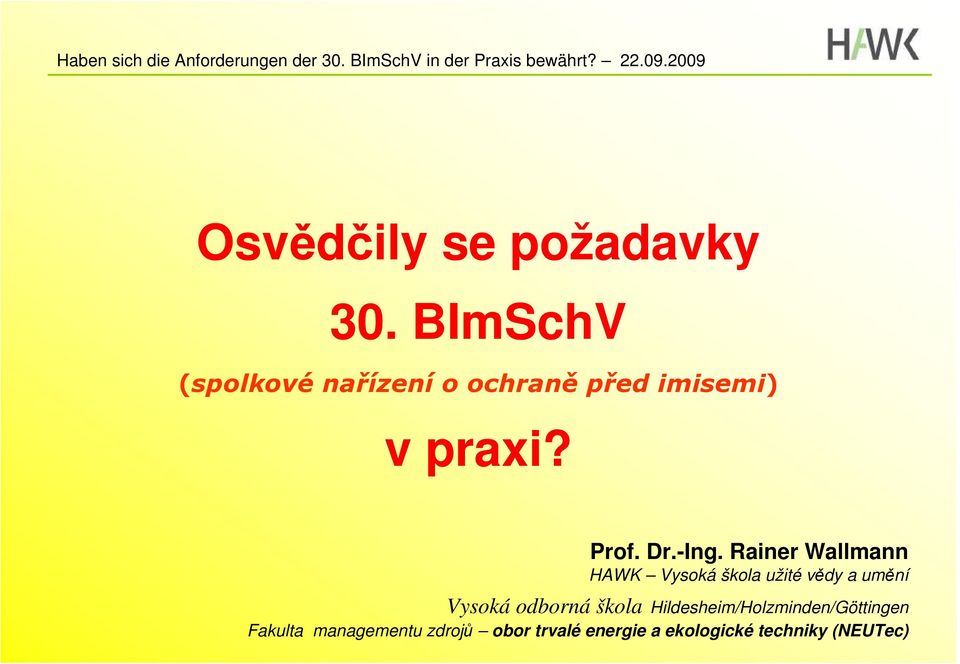

1 Osvědčily se požadavky 30. BImSchV (spolkové nařízení o ochraně před imisemi) v praxi? Prof. Dr.-Ing. Rainer Wallmann HAWK Vysoká škola užité vědy a umění Vysoká odborná škola Hildesheim/Holzminden/Göttingen Fakulta managementu zdrojů obor trvalé energie a ekologické techniky (NEUTec)

2 Obsah 1. Pozadí a požadavky 30. BImSchV 2. Management odpadního vzduchu spaloven 3. Úprava odpadního vzduchu podle 30. BImSchV 4. Provozní zkušenosti, problémy a řešení a) Limity 30. BImSchV b) Disponibilita zařízení a bezpečnost provozu 5. Klimatická bilance RTO 6. Shrnutí

3 Úkoly 30. BImSchV ( ) Definice stavu techniky pro spalovny odpadů Upravuje zakládání, charakteristiku a provoz spaloven 4,5: Zakrytování zařízení se zachycením a úpravou odpadního vzduchu 6: Emisní limity odpadního vzduchu 13: Disponibilita zařízení

4 Limity pro odpadní vzduch a disponibilita zařízení 30. BImSchV Parametr jednotka 30. BImSchV Celkový uhlík (TOC) mg/nm³ 1) 20/40 Celkový uhlík (TOC) g/mg MBA-Input 55 Rajský plyn (N 2 O) g/mg MBA-Input 100 Prach mg/nm³ 1) 30/10 Dioxiny/Furany ng/nm³ (TEQ) 0,1 Zápach GE/Nm³ 500 1) Tagesmittelwert/Halbstundenmittelwert 13, 30. BImSchV: Výpadky nesmějí překročit 8 za sebou následujících hodin, resp. 96 hodin v roce celkem disponibilita cca 99 %

5 Kontrola a dokumentace limitů Senzory a odebírání vzorků v komíně Emisní kalkulačka 30. BImSchV Emisní protokol s uvedením Překročení limitů Limity transportních hodnot a další statistické údaje Každoroční prohlášení provozovatele o emisích

6 Management odpadního vzduchu u bioplynových stanic Dodávka odpadů Mechanická úprava odpadů Kvašení (vzduch v hale) Intenzivní tlení 1) Vysoce zatížené toky Odlučování prachu (např. látkový filtr) klasická úprava odp. vzduchu 30. BImSchV Pračka vzduchu/ biofiltr Kyselá vypírka (NH 3 ) tepelně regenerativní oxidace (RTO) komín < 55g TOC/Mg MBA-Input Další tlení Pračka vzduchu/ biofiltr Dodatečná úprava Odlučování prachu (např. látkový filtr) 1) Uzavřený oběh odpadního vzduchu, popř. s chlazením cíle dodržení limitů 30. BImSchV hospodářská optimalizace cestou redukce množství odpadního vzduchu (topný plyn RTO!!)

7 Úprava odpadního vzduchu podle 30. BImSchV kyselá vypírka & regenerativně termická oxidace (RTO) Spaliny PSAL TZAH M TIC PSAH PSAH Plyn z deponie Zemní plyn Spaliny TZAH PSAL M TIC PSAH PSAH Zemní plyn Plyn z deponie 850 až 900 C 30 až 60 C RTO 1 WTkomora 1 Spalovací komora WTkomora 2 WTkomora 3 RTO 2 WTkomora 1 Spalovací komora WTkomora 2 WTkomora 3 cca 100 C Čistý plyn pračka PIC M PIC M Měření emisí P M P M Neupravený plyn

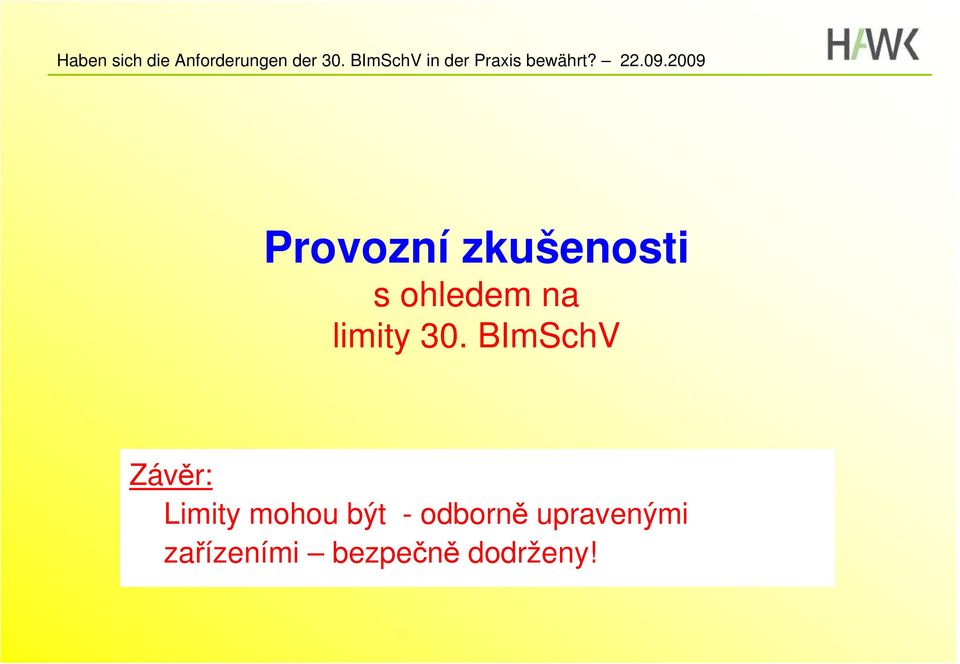

8 Provozní zkušenosti s ohledem na limity 30. BImSchV Závěr: Limity mohou být - odborně upravenými zařízeními bezpečně dodrženy!

9 Provozní zkušenosti s ohledem na disponibilitu zařízení a bezpečnost provozu Problémové oblasti: Koroze částí RTO vedoucí odpadní vzduch Zablokování tepelných výměníků oxidem křemičitým

10 Koroze a usazeniny Směs mnoha látek odpadní plyn bioplynových stanic M.j. kvůli sloučeninám síry, chlóru a flóru ve spalinách, spolu s kondenzovanou H 2 O: Koroze a usazeniny v RTO!

11 Koroze v RTO

12 Korrosion und Ablagerungen Podněty k řešení: Částečná výměna relevantních částí za provedení z kvalitnějších materiálů, resp. se speciální povrchovou úpravou Optimalizace teplotního managementu RTO Zabránění kondenzaci optimalizací tepelné izolace, předehříváním odpadního vzduchu a/nebo zvýšením teploty spalin popř. zabudování dodatečného odlučovače kapek

13 Usazeniny SiO 2 na tepelných výměnících RTO Originál Výrazné usazeniny SiO 2 Závěr: výšené nároky na údržbu (čištění každé 3 6 měsíců) různé podle typu zařízení!

14 Organické sloučeniny křemíku v nečištěném plynu bioplynové stanice ( ) Zařízení Počet měření (n=) Suma organických sloučenin křemíku (mg/nm³) Suma křemíku z organických křemíkových sloučenin (mg/nm³) 1 8 0,5 až 7,8 0,2 až 2, ,8 až 3.6 0,3 až 1, ,1 až 1,4 0,4 až 0,5 4 2 cca 0,3 cca 0, ,3 až 3,1 0,9 až 1, ,6 až 3,1 1 až 1, ,7 až 5,1 0,4 až 1,3 Závěr: 1 až 3 mg sloučenin křemíku, resp. 0,5 až 1,5 mg čistého křemíku na každý Nm³ nečištěného plynu

15 Klimatická bilance úpravy odpadního vzduchu bioplynové stanice s RTO Příklad: aerobní bioplynová stanice s RTO na zemní plyn (Aerobe MBA mit Erdgas-RTO) zdroj: Wallmann, 2006 Fazit: Im Hinblick auf die Klimabilanz ist die 30. Při použití BImSchV bioplynukontraproduktiv! nebo z deponie vypadá klimatická bilance lépe Zvýšená spotřeba zemního plynu Bez vypírky NH 3

16 Osvědčily se požadavky 30. BImSchV v praxi? jednoznačné možná Limity pro odpadní vzduch 30. BImSchV mohou být dodrženy dostatečně dimenzovanými zařízeními Dochází všakčástečně ke značným problémům s korozí a zablokováním tepelných výměníků RTO usazeninami SiO 2 Zčásti nutné značné investice do sanace RTO! Ekologické zhodnocení je pochybné a může se provádět pouze v jednotlivých případech

17 Děkuji Vám za pozornost!
