1 BROŽURA K PRODUKTU PC-DMiS Enterprise Metrology Solutions

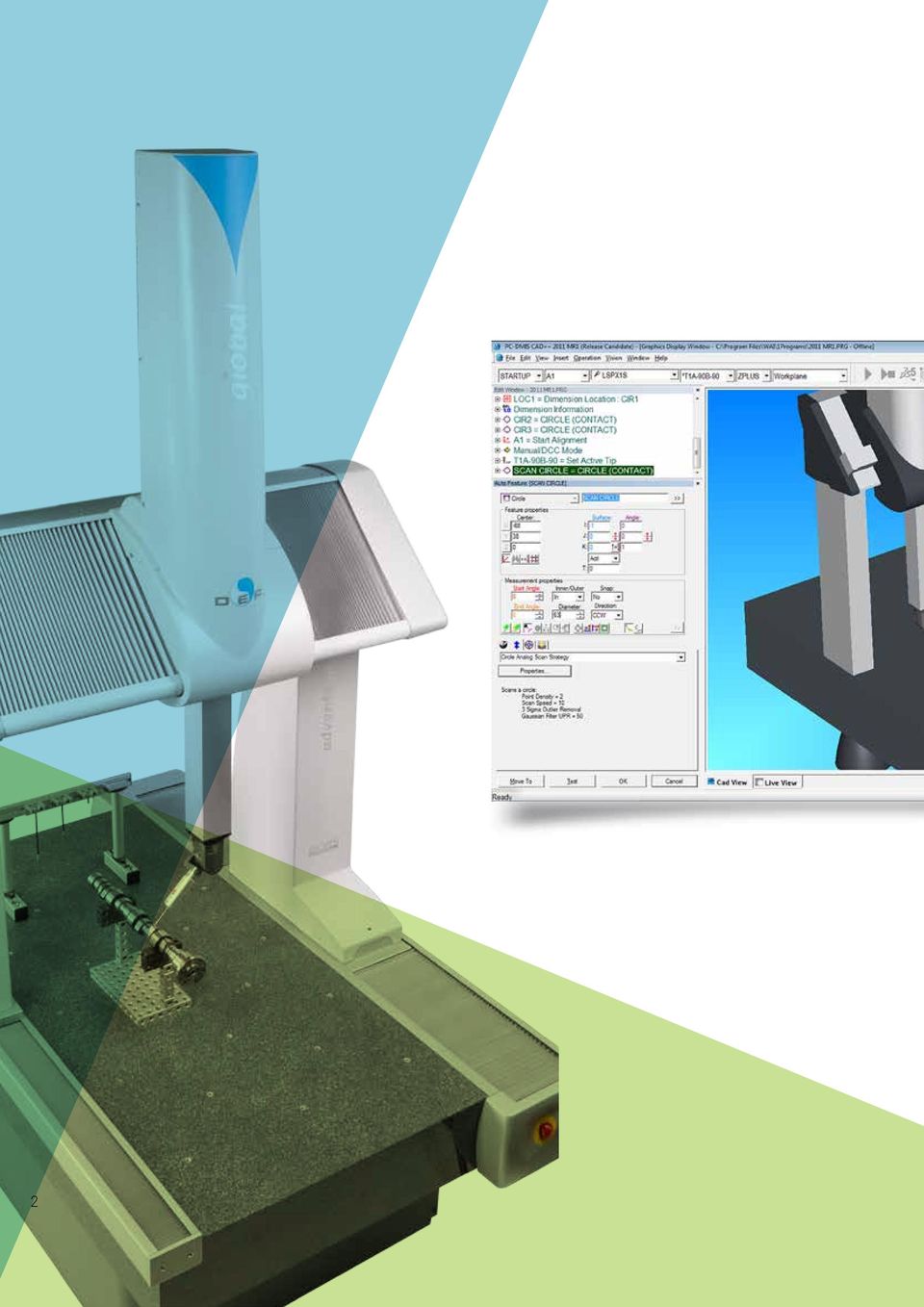

2 2

3 Enterprise Metrology Solution Podniková řešení metrologie (EMS) S pomocí řešení PC-DMIS EMS je možné přizpůsobit metrologický informační systém podle konkrétních požadavků libovolného výrobce. Sada EMS je integrovaná skupina produktů metrologického softwaru založených na společné technologii. Díky tomu je tato sada flexibilní a výkonná. Řešení PC-DMIS EMS pomáhá výrobcům zabudovat metrologické funkce do různých stádií výrobního procesu, od návrhu až po samotnou výrobu. Tato interakce v různých stádiích zlepšuje dostupnost informací a umožňuje rozhodování na základě shromážděných dat, což může zlepšit provádění jednotlivých operací. Cyklus sběru dat a tvorby protokolů Všechny moduly PC-DMIS používají standardizované programovací rozhraní, které umožňuje vytvářet kontrolní programy pro řadu různých měřicích zařízení. Inspekční proces nejprve sdělí kontrolnímu programu, jakým způsobem má díl zkontrolovat, a potom jakým způsobem má analyzovat vygenerovaná data. Výsledky jsou zadávány do modulu protokolů o měření PC-DMIS, který je standardní součástí všech verzí softwaru PC- DMIS. To znamená, že bez ohledu na zdroj dat mohou uživatelé snadno vytvářet protokoly a porozumět jim, a provádět opravné akce. Agregace dat Flexibilní a výkonný modul protokolů o měření PC- DMIS poskytuje podrobné informace o jednotlivých dílech. Aplikace SPC umožňují provádět analýzu výsledků agregovaných z mnoha dílů. K zajištění tohoto požadavku nabízí řešení PC-DMIS EMS software DataPage+ SPC. Data přicházející z libovolné edicí softwaru PC- DMIS jsou v reálném čase analyzována a kombinována v ovládacích panelech a ve výkazech informací pro další akce. 3

4 Prostředí PC-DMIS Škálovatelné flexibilní programovací nástroje Zvýšení produktivity a kvality prostřednictvím konzistence, škálovatelnosti a flexibility Řešení PC-DMIS EMS poskytuje výrobcům všech velikostí úzce provázanou sadu produktů metrologického softwaru. Jednotlivé moduly spolu bezproblémově spolupracují, mají konzistentní vzhled a ovládání v plném rozsahu měřicích operací, včetně plánování kontrol, vývoje programů, měření dílů, analýzy výsledků a generování a distribuce protokolů. Měřicí produkty řešení PC-DMIS EMS Všechny měřicí moduly softwaru PC-DMIS jsou založeny na prověřené technologii PC-DMIS a sdílejí společnou architekturu. PC-DMIS EMS: Podporuje široké spektrum konfigurací měřicího stroje a typů zařízení, od tradičních souřadnicových měřicích strojů, přes přenosná zařízení, až po obráběcí stroje. Používá společné programovací rozhraní a univerzální konvence ve všech edicích. Tím se zkracuje proces učení a snižují se náklady na školení. Sdílí programy mezi různými stroji a typy senzorů s minimálními úpravami. Ukládá naměřená data a informace o měření do společné databáze, což uživatelům umožňuje analyzovat jejich procesy za určité období a v různých typech zařízení. Používá společný modul pro tvorbu protokolů, který umožňuje sdílení šablon protokolů mezi programy pro jednotlivé díly a rychlé přizpůsobení stávajících protokolů a generování nových. Je vybaven funkcí rychlého startu, která uživatelům umožňuje začít používat jejich zařízení s minimálním zpožděním. Obsahuje jednu sadu algoritmů s certifikací NIST a PTB. Klíčem je CAD CAD byl vždy integrální součástí řešení PC-DMIS EMS. Použití CAD: Návrháři vloží své požadavky na kontroly do modelu. Programátoři vyvinou své kontrolní part-programy. Měřicí software porovná výsledky s modelem. Protokoly o měření mohou zahrnovat CAD model umožňující snadnou interpretaci. Výsledky měření se používají pro zpětnou analýzu a další vyhodnocení. Produkty PC-DMIS EMS nabízí řadu propojení se systémy CAD. Většina produktů zahrnuje překladače pro hlavní neutrální standardy CAD (IGES, STEP atd.). Pro nejnáročnější aplikace jsou k dispozici rozhraní DCI (Direct CAD Interface) a DCT (Direct CAD Translator) pro většinu hlavních systémů CAD. Rozhraní DCI (Direct CAD interface) pracuje přímo s nativním modelem CAD prostřednictvím databáze CAD, bez překladu. Jedná se o nejpřesnější reprezentaci originálu. Použití rozhraní DCI zajistí místo v systému CAD. Překladač DCT (Direct CAD Translator) převádí model CAD přímo z jeho nativního formátu do formátu PC-DMIS bez použití neutrálního překladače. Nevyžaduje použití systému CAD. 4

5 Různé úrovně funkcí pro různé požadavky Ne všechny díly mají stejné požadavky na měření. Aby bylo možné vyhovět různým požadavkům, nabízí řešení PC-DMIS EMS u většiny svých měřicích produktů tři konfigurace. PRO splňuje základní požadavky společností, které nepotřebují integraci s CAD a nepotřebují měřit profilové díly. PC- DMIS PRO je ideální pro začátečníky v oblasti programování dílů bez zkušeností se systémy CAD. Funkce vyvinuté s cílem zjednodušit proces zahrnují režimy odhadu pro automatickou identifikaci měřeného geometrického prvku a procedury rychlého startu, které automatizují řadu základních metrologických funkcí. Nabízí také početnou sadu nástrojů pro programování, analýzu a tvorbu protokolů o měření. CAD je ideální pro výrobce prizmatických součástí, kteří chtějí integrovat CAD do svých kontrolních operací. Rozšiřuje možnosti verze PRO tím, že umožňuje zákazníkům programovat a kontrolovat díly pomocí CAD modelů v v rozsahu od 2D technických výkresů po úplné 3D povrchové modely. CAD umožňuje plné využití všech technologií propojení řešení PC-DMIS EMS se systémy CAD. Konfigurace je vybavena intuitivním grafickým uživatelským rozhraním a zahrnuje výkonné průvodce, které provedou uživatele programovacím procesem. CAD zahrnuje knihovnu modelů kinematických strojů pro simulace a umožňuje uživatelům v případě potřeby přidávat do knihovny nové modely. CAD++ umožňuje uživatelům měřit ty nejsložitější díly. Zahrnuje všechny možnosti systému CAD a přidává možnost měřit složité tvarové plochy včetně tenkých plechů, plastů, lopatek, odlitků a forem. CAD++ podporuje mnoho zařízení a aplikací pro skenování a zahrnuje algoritmy pro správu velkých objemů dat. Připojuje se k systému CAD a umožňuje uživatelům porovnávat výsledky měření přímo s modely s nepřekonatelnou rychlostí a přesností. Obsahuje bohatou řadu funkcí, přesto se snadno používá. Zvýšení produktivity prostřednictvím Off-Line programování Pro pracoviště, kde je strojový čas cennou komoditou, nabízí software PC-DMIS Off-Line licence pro verze CAD a CAD++. Off-Line verze umožňují používat kontrolní stroje primárně pro měření dílů a nikoli pro jejich programování. Off-Line licence umožňuje uživatelům vyvíjet, testovat a odladit kontrolní procedury v režimu Off-Line pomocí CAD modelů. Je možné provádět simulované spuštění programu na přesných kinematických modelech strojů, takže je možné programy vyzkoušet ještě před jejich fyzickým použitím ve stroji. 5

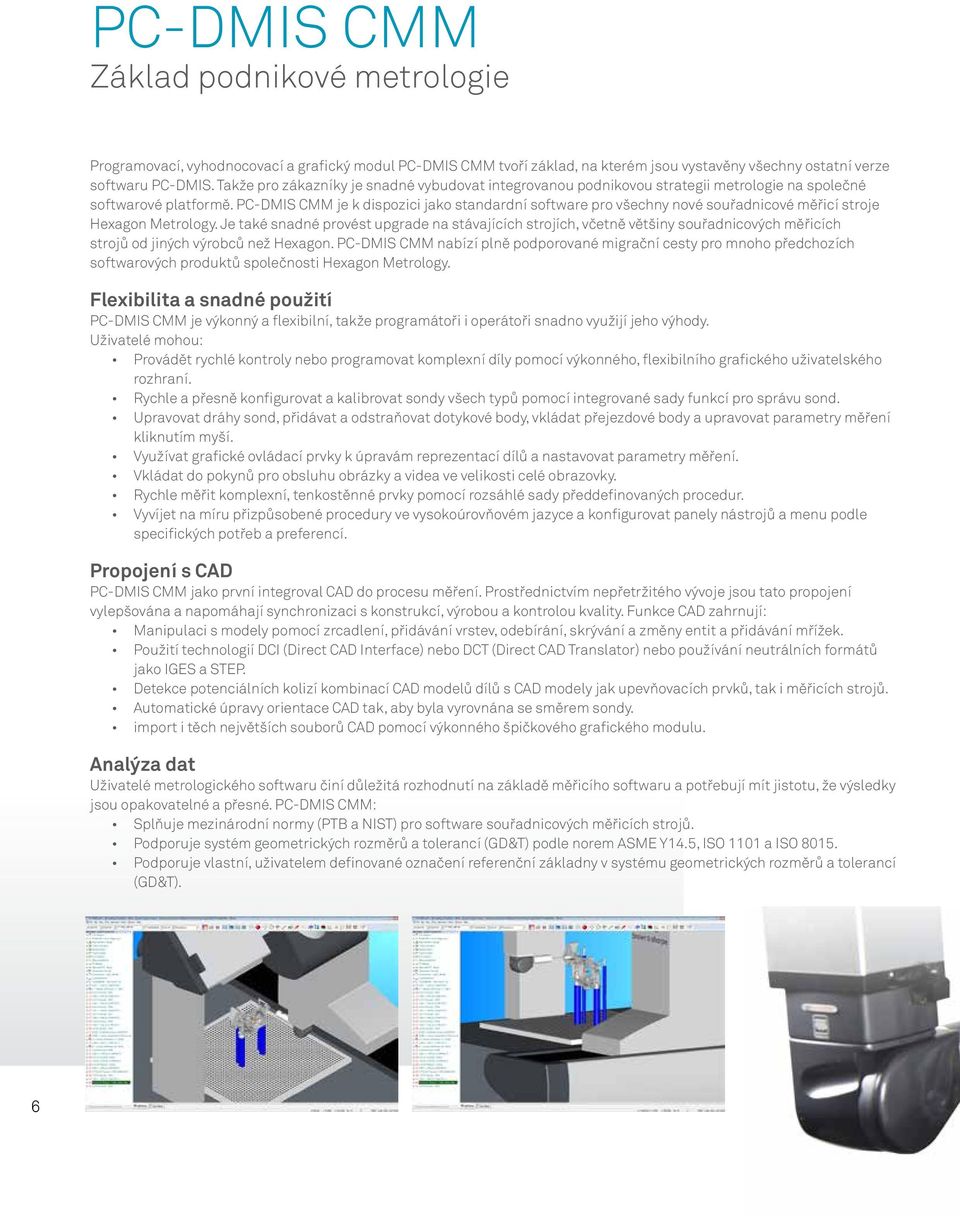

6 PC-DMIS CMM Základ podnikové metrologie Programovací, vyhodnocovací a grafický modul PC-DMIS CMM tvoří základ, na kterém jsou vystavěny všechny ostatní verze softwaru PC-DMIS. Takže pro zákazníky je snadné vybudovat integrovanou podnikovou strategii metrologie na společné softwarové platformě. PC-DMIS CMM je k dispozici jako standardní software pro všechny nové souřadnicové měřicí stroje Hexagon Metrology. Je také snadné provést upgrade na stávajících strojích, včetně většiny souřadnicových měřicích strojů od jiných výrobců než Hexagon. PC-DMIS CMM nabízí plně podporované migrační cesty pro mnoho předchozích softwarových produktů společnosti Hexagon Metrology. Flexibilita a snadné použití PC-DMIS CMM je výkonný a flexibilní, takže programátoři i operátoři snadno využijí jeho výhody. Uživatelé mohou: Provádět rychlé kontroly nebo programovat komplexní díly pomocí výkonného, flexibilního grafického uživatelského rozhraní. Rychle a přesně konfigurovat a kalibrovat sondy všech typů pomocí integrované sady funkcí pro správu sond. Upravovat dráhy sond, přidávat a odstraňovat dotykové body, vkládat přejezdové body a upravovat parametry měření kliknutím myší. Využívat grafické ovládací prvky k úpravám reprezentací dílů a nastavovat parametry měření. Vkládat do pokynů pro obsluhu obrázky a videa ve velikosti celé obrazovky. Rychle měřit komplexní, tenkostěnné prvky pomocí rozsáhlé sady předdefinovaných procedur. Vyvíjet na míru přizpůsobené procedury ve vysokoúrovňovém jazyce a konfigurovat panely nástrojů a menu podle specifických potřeb a preferencí. Propojení s CAD PC-DMIS CMM jako první integroval CAD do procesu měření. Prostřednictvím nepřetržitého vývoje jsou tato propojení vylepšována a napomáhají synchronizaci s konstrukcí, výrobou a kontrolou kvality. Funkce CAD zahrnují: Manipulaci s modely pomocí zrcadlení, přidávání vrstev, odebírání, skrývání a změny entit a přidávání mřížek. Použití technologií DCI (Direct CAD Interface) nebo DCT (Direct CAD Translator) nebo používání neutrálních formátů jako IGES a STEP. Detekce potenciálních kolizí kombinací CAD modelů dílů s CAD modely jak upevňovacích prvků, tak i měřicích strojů. Automatické úpravy orientace CAD tak, aby byla vyrovnána se směrem sondy. import i těch největších souborů CAD pomocí výkonného špičkového grafického modulu. Analýza dat Uživatelé metrologického softwaru činí důležitá rozhodnutí na základě měřicího softwaru a potřebují mít jistotu, že výsledky jsou opakovatelné a přesné. PC-DMIS CMM: Splňuje mezinárodní normy (PTB a NIST) pro software souřadnicových měřicích strojů. Podporuje systém geometrických rozměrů a tolerancí (GD&T) podle norem ASME Y14.5, ISO 1101 a ISO Podporuje vlastní, uživatelem definované označení referenční základny v systému geometrických rozměrů a tolerancí (GD&T). 6

7 Výkonné nástroje vykazování Smyslem měření dílů je generovat smysluplné informace, které lze použít k následujícím akcím. PC-DMIS CMM zahrnuje univerzální sadu plně funkčních vykazovacích nástrojů, které jsou společné pro všechny edice softwaru PC- DMIS. Zahrnuty jsou následující vlastnosti: Modely CAD začleněné do protokolů usnadňují interpretaci. Když není k dispozici CAD, je možné použít grafickou reprezentaci měřených vlastností. Generování protokolů o měření buď pomocí předdefinovaných šablon, nebo vlastních formátů. Přímé protokolování výsledků pomocí SPC analýzy DataPage+ a distribuce protokolů. Přenášení dat měření do softwarových balíků jiných výrobců za účelem další analýzy a zpracování. Podpora 3D snímání Díky vylepšení technologie se 3D skenování stalo důležitou součástí měření pomocí souřadnicových měřicích strojů. PCDMIS podporuje celou řadu zařízení a úplnou sadu možností. Tyto zahrnují: Rychlé definování drah snímání a extrahování nominálních hodnot a vektorů. Snímání a měření tvarových a plechových dílů pomocí širokého spektra sond včetně dotekových spínacích a skenovacích sond a laserových sond. Použití široké škály metod snímání a vlastních snímacích technik a šablon. Automatické snímání a reverzní inženýrství (rekonstrukce CAD) neznámých ploch a prvků. Použití ručních souřadnicových měřicích strojů ke snímání jak tenkostěnných tak i profilových dílů. 7

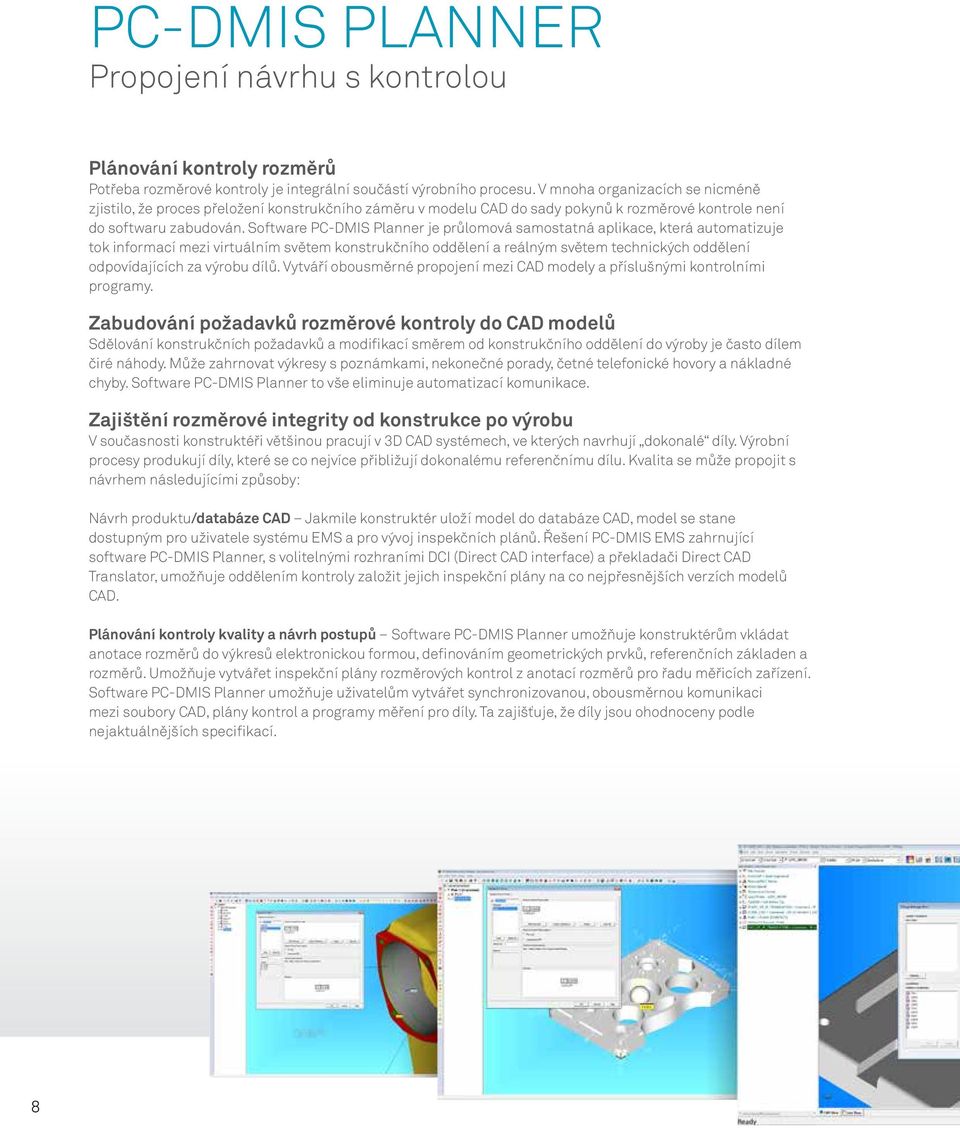

8 PC-DMIS planner Propojení návrhu s kontrolou Plánování kontroly rozměrů Potřeba rozměrové kontroly je integrální součástí výrobního procesu. V mnoha organizacích se nicméně zjistilo, že proces přeložení konstrukčního záměru v modelu CAD do sady pokynů k rozměrové kontrole není do softwaru zabudován. Software PC-DMIS Planner je průlomová samostatná aplikace, která automatizuje tok informací mezi virtuálním světem konstrukčního oddělení a reálným světem technických oddělení odpovídajících za výrobu dílů. Vytváří obousměrné propojení mezi CAD modely a příslušnými kontrolními programy. Zabudování požadavků rozměrové kontroly do CAD modelů Sdělování konstrukčních požadavků a modifikací směrem od konstrukčního oddělení do výroby je často dílem čiré náhody. Může zahrnovat výkresy s poznámkami, nekonečné porady, četné telefonické hovory a nákladné chyby. Software PC-DMIS Planner to vše eliminuje automatizací komunikace. Zajištění rozměrové integrity od konstrukce po výrobu V současnosti konstruktéři většinou pracují v 3D CAD systémech, ve kterých navrhují dokonalé díly. Výrobní procesy produkují díly, které se co nejvíce přibližují dokonalému referenčnímu dílu. Kvalita se může propojit s návrhem následujícími způsoby: Návrh produktu/databáze CAD Jakmile konstruktér uloží model do databáze CAD, model se stane dostupným pro uživatele systému EMS a pro vývoj inspekčních plánů. Řešení PC-DMIS EMS zahrnující software PC-DMIS Planner, s volitelnými rozhraními DCI (Direct CAD interface) a překladači Direct CAD Translator, umožňuje oddělením kontroly založit jejich inspekční plány na co nejpřesnějších verzích modelů CAD. Plánování kontroly kvality a návrh postupů Software PC-DMIS Planner umožňuje konstruktérům vkládat anotace rozměrů do výkresů elektronickou formou, definováním geometrických prvků, referenčních základen a rozměrů. Umožňuje vytvářet inspekční plány rozměrových kontrol z anotací rozměrů pro řadu měřicích zařízení. Software PC-DMIS Planner umožňuje uživatelům vytvářet synchronizovanou, obousměrnou komunikaci mezi soubory CAD, plány kontrol a programy měření pro díly. Ta zajišťuje, že díly jsou ohodnoceny podle nejaktuálnějších specifikací. 8

9 PC-DMIS Planner byl speciálně vyvinut pro návrháře Hlavní výhody zahrnují: Eliminace technických výkresů s kótami. Veškeré konstrukční záměry (referenční základny, rozměry, tolerance atd.) jsou vloženy do souboru CAD a je možné vytvořit plány kontrol. Využití souborů CAD přeložených ze standardních formátů (tj. IGES, STEP) nebo použití technologií DCI (Direct CAD interface) nebo DCT (Direct CAD Translator) pro práci se soubory ve specifických CAD formátech. Příprava plánů rozměrových kontrol nezávislých na typu kontrolního vybavení a použitelných jakýmkoli zařízením, ve kterém je spuštěn software PC-DMIS. Automatické generování základních programů měření PC-DMIS pro díly z kontrolních plánů pomocí výchozích parametrů, které zajišťují konzistentní měření geometrický prvků. Využití nástrojů PC-DMIS pro optimalizaci drah sond a vkládání posunů tak, aby byly vytvářeny efektivní programy měření. Sledování změn Změny CAD modelů a požadavků rozměrové kontroly jsou trvalou součástí všech výrobních operací. Sdělování těchto změn oddělení pro zajištění kvality je klíčovým faktorem úspěchu. PC-DMIS a PC-DMIS Planner společně sledují změny v původních souborech CAD a poskytují nástroje, které zajišťují synchronizaci inspekčních plánů a programů pro díly. Tento proces je automatizovaný, což značně redukuje množství chyb. Nástroje pro správu změn obsahují jak software PC-DMIS, tak PC-DMIS Planner. Nástroj pro správu změn v softwaru PC- DMIS Planner synchronizuje CAD modely a inspekční plány. Nástroj pro správu změn v softwaru PC-DMIS synchronizuje inspekční plány s programy měření. Správce změn PC-DMIS Planner: Porovnává inspekční plán s příslušným CAD modelem a automaticky rozpoznává rozdíly. Zvýrazní rozdíly mezi modely a plány a umožní uživateli provést změny nebo je ignorovat. Správce změn PC-DMIS: Identifikuje rozdíly mezi inspekčními plány a přiřazenými programy měření pro díly. Umožňuje uživatelům provést změny na základě rozdílů mezi plány a programy nebo je ignorovat. Spolupracuje se Správcem změn PC-DMIS Planner a společně poskytují snadno použitelné nástroje pro rychlou aktualizaci programů měření na základě změn v CAD souboru nebo inspekčním plánu. 9

10 Similar image as previous? Screen w/part and on CMM Need program w/data to get screens, report screens 10

11 PC-DMIS vision Nové pojetí optického měření Využití výkonu softwaru PC-DMIS v oblasti optického měření Software PC-DMIS již dávno stanovil standard pro software CMM založený na CAD systému. Software PC-DMIS Vision přináší tyto možnosti a řadu nových do světa optického měření. Software PC-DMIS Vision poskytuje odborníkům na optickou metrologii stejné nástroje, které již dlouho mohli využívat uživatelé softwaru PC-DMIS CMM. Mezi ně patří výkonné metody pro měření trojrozměrných dílů v optických systémech. Také zkracuje měření dvourozměrných dílů, což je tradiční obor použití optického měření. Kromě toho mají uživatelé softwaru PC-DMIS Vision přístup ke kompletní nabídce dalších analytických a výkazových možností řešení EMS. Použití systému CAD při optickém měření Software PC-DMIS je průkopníkem v začlenění systémů CAD do metrologického softwaru. Software PC-DMIS Vision přizpůsobuje tyto základní možnosti jedinečným požadavkům optické metrologie. Protože lze CAD modely použít jako dokonalé referenční díly pro účely programování a kontroly, výrazně se zvyšuje produktivita jak programování tak, i rozměrové kontroly. Funkce softwaru PC-DMIS Vision založené na systému CAD: Provádění analýzy Součást versus CAD model a pokročilé analýzy GD&T systému (geometrické rozměry a tolerance) není s tradičním softwarem pro optické měření možné. Extrahování informací z CAD modelu, což eliminuje chyby interpretace dat a zadání. Zvýšení produktivity programování dílů až o 75 % použitím 3D CAD modelů k vývoji, kontrole a úpravám kontrolních procedur s jednoduchým ovládáním typu ukaž a klikni. Import CAD modelů a export výsledků měření v širokém spektru standardních průmyslových formátů a specifických formátů různých výrobců. Vývoj programů měření v režimu Off-Line s pomocí volitelného modulu, který simuluje všechny aspekty procesu měření. Přepínání mezi zobrazením CAD a CADCamera, které přesně simuluje nejen pohled kamery, ale také parametry osvětlení a zvětšení. Použití programovacích funkcí softwaru PC-DMIS založených na geometrických prvcích zjednodušuje vytváření i úpravy geometrických prvků. Zahrnutí standardní sady nástrojů softwaru PC-DMIS pro tvorbu protokolů umožňuje vložit obrázky CAD do protokolů o měření. Pokročilé funkce pro optickou metrologii Software PC-DMIS Vision zahrnuje také flexibilní a výkonnou sadu nástrojů pro řízení kamer, osvětlení a senzorů v optických systémech. Protože je programátorské prostředí totožné se softwarem PC-DMIS CMM, každý uživatel, který zná tuto verzi, snadno přejde na tento software, když se naučí operace specifické pro optické měření. PC-DMIS Vision zahrnuje: Kompletní přenosnost programů měření pro díly. Programy lze spouštět v různých optických strojích nebo dokonce na jiných typech strojů, jako jsou souřadnicové měřicí stroje, jen s malými nebo žádnými úpravami. Revoluční, patentovanou funkci Multi-Capture, která automaticky vyhledá všechny prvky v zorném poli a současně je změří, i když jsou různého typu. Funkce Multi-Capture potom posune kameru na další zorné pole a zopakuje proces u dílů s hustými shluky prvků lze tímto způsobem zkrátit dobu měření až o 70 %. Funkce Sensi-light pomáhá uživatelům při výběru správného nastavení osvětlení. Programování založené na geometrických prvcích nejen zjednodušuje vytváření geom. prvků, ale také jejich úpravy. Nástroje automaticky upraví kritické parametry měření, jako je osvětlení a zvětšení. Funkce TME (Teach Mode Execute) zastaví program v případě potíží a umožní uživatelům přeprogramovat prvky během provádění programu měření. Agregace dat Software PC-DMIS Vision a řešení EMS umožňují sloučit data optického měření s jinými daty pořízenými v organizaci do konsolidované metrologické databáze. Tím se usnadňuje analýza naměřených dat shromážděných z různých typů zařízení. 11

12 PC-DMIS Portable Přenos metrologie do dílenského prostředí Maximální využití měření pomocí přenosných přístrojů Přenosná měřicí zařízení revolučním způsobem změnila způsob využití metrologie výrobci. Měření a analýzu je možné provádět v dílenském prostředí, kde mají největší dopad. K tomu je nutné mít software, který dokáže optimálně využít výkon přenosného měřicího zařízení. PC-DMIS Portable je vysoce sofistikovaný metrologický software úzce provázaný s přenosnými metrologickými nástroji, jako jsou měřicí ramena, laserové trackery a totální stanice. Nejlepší parametry na trhu poskytují špičkový výkon na místě výroby. Kompletní řada funkcí Ať je potřeba provést kontrolu, vybudovat virtuální sestavy nebo vyřešit technické problémy, software PC-DMIS vykoná práci rychle a efektivně. Speciální uživatelská rozhraní vytvořená pro specifické typy zařízení nabízejí všechny běžně používané ovládací prvky a funkce pro zajištění rychlého a snadného použití. Integrace měření přenosnými zařízeními do řešení EMS Podniková řešení metrologie PC-DMIS Portable je součástí sady EMS produktů metrologického softwaru. Po spuštění softwaru PC-DMIS Portable v přenosných měřicích zařízeních, mohou společnosti všech velikostí a z různých průmyslových odvětví integrovat operace pomocí přenosných měřicích zařízení do metrologických systémů. 12

13 PC-DMIS Portable: Minimalizuje dobu učení pomocí grafického uživatelského rozhraní pro rychlý start, které umožňuje programátorům a operátorům plně využít nejpoužívanější funkce jejich strojů. Když jsou zapotřebí, všechny funkce softwaru PC-DMIS jsou dostupné jen několika kliknutími myší. Zahrnuje funkce CAD, které umožňují kontrolním procedurám odkazovat se na CAD během kontroly nebo programování. Je vybaven funkcí automatického programování, která umožňuje vytvářet programy pro díly přímo během kontroly a potom je později vyvolat a použít. Automaticky najde správná nominální data z CAD modelu během měření dílu. Není potřeba se před měřením odkazovat na model. Chrání programy pro díly před neautorizovanými změnami pomocí Chráněného režimu, který umožňuje operátorům spouštět programy, ale neumožňuje jim provádět úpravy. Poskytuje uživatelská rozhraní specifická pro zařízení, která uspořádají možnosti softwaru tak, aby byly po spuštění softwaru ihned k dispozici všechny ovládací prvky pro konkrétní zařízení. V průběhu měření zobrazuje nápovědu ke kontrole obsahující text, grafiku a dokonce i videa. Vede uživatele tím, že vyznačí na CAD modelu, který prvek se má zkontrolovat jako další. Tím se zvyšuje produktivita a minimalizují se chyby. Prostřednictvím možnosti práce v režimu Off-line se eliminují potíže při programování dílů. Pomocí softwaru PC-DMIS Off- Line mohou programátoři vyvíjet kontrolní postupy nezávisle na kontrolním zařízení. Tím se zkracuje doba měření a nutnost úprav na místě a minimalizují se prostoje. K dispozici je kompletní sada voleb protokolů o měření softwaru PC-DMIS od jednoduchých textových výstupů po plně komentované grafické prezentace založené na CAD modelu dané součásti. Zahrnuje přední oborové algoritmy systému GD&T (geometrické rozměry a tolerance), podporující standardy ISO a ANSI. Certifikováno PTB.

14 PC-DMIS NC Trojrozměrná metrologie přímo ve stroji Software PC-DMIS NC vnáší osvědčené technologie softwaru PC-DMIS do úloh ustavování a ověřování dílů přímo ve stroji. Jedná se o první balík skutečného metrologického softwaru pro systémy CNC sond. Umožňuje mechanikům využívat veškeré výhody CNC sond a výrobcům umožňuje učinit z metrologie přímo ve stroji integrální součást jejich pokročilých systémů výroby a zabezpečování kvality. Se softwarem PC-DMIS NC již není nutné potýkat se s těžkostmi a omezeními nesrozumitelných jazyků maker a s omezenými kapacitami jejich algoritmů. Software PC-DMIS NC vyvíjí kontrolní programy v důmyslném a snadno použitelném programovacím prostředí, kde při vyhodnocování naměřených dat používá algoritmy s certifikací PTB. Software CAM pro sondy CNC Sondy pro obráběcí stroje se dříve v důsledku své omezené funkčnosti a limitovaných jazyků maker využívaly jen sporadicky, a to především jen u těch nejjednodušších aplikací. Se softwarem PC-DMIS NC nyní uživatelé obráběcích strojů se sondami získávají veškeré možnosti programování a správy dat kompletního balíčku měření v souřadnicových měřicích strojích. Zahrnuty jsou následující vlastnosti: PC-DMIS NC Off-Line umožňuje vývoj a testování NC kontrolních procedur ve 2D a 3D modelech CAD. Protože veškerá práce probíhá Off-Line, proces programování má nulový dopad na využití stroje. Kontrolní procedury se do řídicích jednotek NC nahrávají automaticky. Dráhy kontrolního programu lze vytvářet ve standardních formátech G a M. Obsluha stroje se nemusí učit nový jazyk, ani obsluhu speciálních měřicích aplikací. Shromažďování a vyhodnocování dat měření probíhá bez nutnosti zásahů ze strany obsluhy. Podpora různých obráběcích strojů s různými typy řídicích jednotek a konfiguracemi os. Sdílení kontrolních procedur s ostatními softwarovými produkty PC-DMIS EMS pro zajištění korelace výsledků měření 14

15 Výhody procesu zahrnují: Provádění rychlé kontroly během ustavování s eliminací většiny chyb programování a nastavení ještě předtím, než vzniknou nákladné důsledky. Eliminace prodlev a chyb spjatých s ručně prováděnou kontrolou. Kontrola posunutí počátku změřením geometrie vybraného dílu s jeho následným jemným doladěním a automatickou aktualizací. Snadné vyrovnání a měření nejsložitějších tvarových dílů i nástrojového vybavení. Vyhodnocování dílů ve stroji v průběhu obrábění. Zvláště v případě dílů, které nelze snadno vyjmout a zkontrolovat. Při využití softwaru PC-DMIS NC jako nástroje vyhodnocení získáte plné pochopení procesu s jeho silnými i slabými stránkami v jednotlivých krocích. Kontrola výsledků měření přímo porovnáním s CAD modelem pomocí výkonného 3D analytického modulu a rozšířených spojovacích algoritmů. Sledování a automatická úprava obráběcích programů pro kompenzaci změn v charakteristikách nástroje. Zvýšení přesnosti měření pomocí jedinečných, pokročilých procedur kalibrace a kompenzace. Informace pro řízení procesů Software PC-DMIS NC monitoruje prováděné operace, přičemž díly jsou stále ve stroji. Kontrola v reálném čase se tak stává skutečností. Software PC-DMIS NC srovnává proměřené prvky s CAD modelem k zajištění rychlé a přesné analýzy. Režim monitorování umožňuje rychlou kontrolu dílů. Vestavěný modul SPC umožňuje snadné sledování a vyhodnocování veškerých procesů. Eliminace zmetkovitosti prostřednictvím řešení EMS Podniková řešení metrologie Štíhlá výroba je v principu založená na eliminaci odpadu ve všech jeho formách, a software PC-DMIS NC je s ní úzce spjatý. Přináší přední světovou technologii měření přímo do dílenského prostředí. CNC stroj se stává integrální součástí metrologického systému zaměřeného na eliminaci zmetkovitosti, minimalizaci opakované práce a úsporu peněz. V dnešním konkurenčním prostředí nic menšího nestačí. 15

16 DataSuite+ SPC Výkonné nástroje SPC pro metrologii Statistické řízení procesů pro zajištění úspěšné výroby Efektivní nasazení softwaru pro statistické řízení procesů (SPC) umožňuje důkladně sledovat procesy v reálném čase. Výhodami, které přináší SPC, jsou rychlá identifikace malých potíží předtím, než se z nich stanou velké problémy, a možnost dlouhodobě analyzovat a zlepšovat procesy. Zbrusu nový balík DataPage+ SPC je výsledkem použití více než 20 let zkušeností z vývoje a použití softwaru SPC v metrologii. Poskytuje společnostem všech velikostí škálovatelnou flexibilní sadu nástrojů SPC, kterou je možné přizpůsobit konkrétním požadavkům. Proměna dat měření v informace použité pro další akce DataPage+ je integrovaná sada nástrojů pro zachycování a analýzu dat měření v reálném čase. Proměňuje tato data v informace použitelné pro další akce a automaticky je formátuje pro určené adresáty. Informace jsou dodávány nejrychlejším možným způsobem. Výsledkem je systém SPC s rychlou odezvou, který může pomoci rychle řešit problémy, minimalizovat prostoje, snížit zmetkovitost a výrazně zvýšit kvalitu produktů. DataPage+ se dodává ve dvou konfiguracích, DataPage+ pro stolní počítače a Web reporting Suite. Obě poskytují identické funkce SPC, ale s různými konfiguracemi přístupu a licencí, aby splnily požadavky organizací všech velikostí, od malých dílen po ty největší nadnárodní firmy. Tradiční licence DataPage+ DataPage+ využívá tradiční systém jedné licence pro jeden počítač a je určena pro jeden závod nebo malou společnost. Jednu SPC databázi s výsledky může používat a sdílet více počítačů. Web Reporting Suite Systém klient-server, kde je jedna SPC databáze používána prostřednictvím síťové licence přes internetový prohlížeč. Tato konfigurace je ideální pro implementace na více místech a na podnikové úrovni. 16

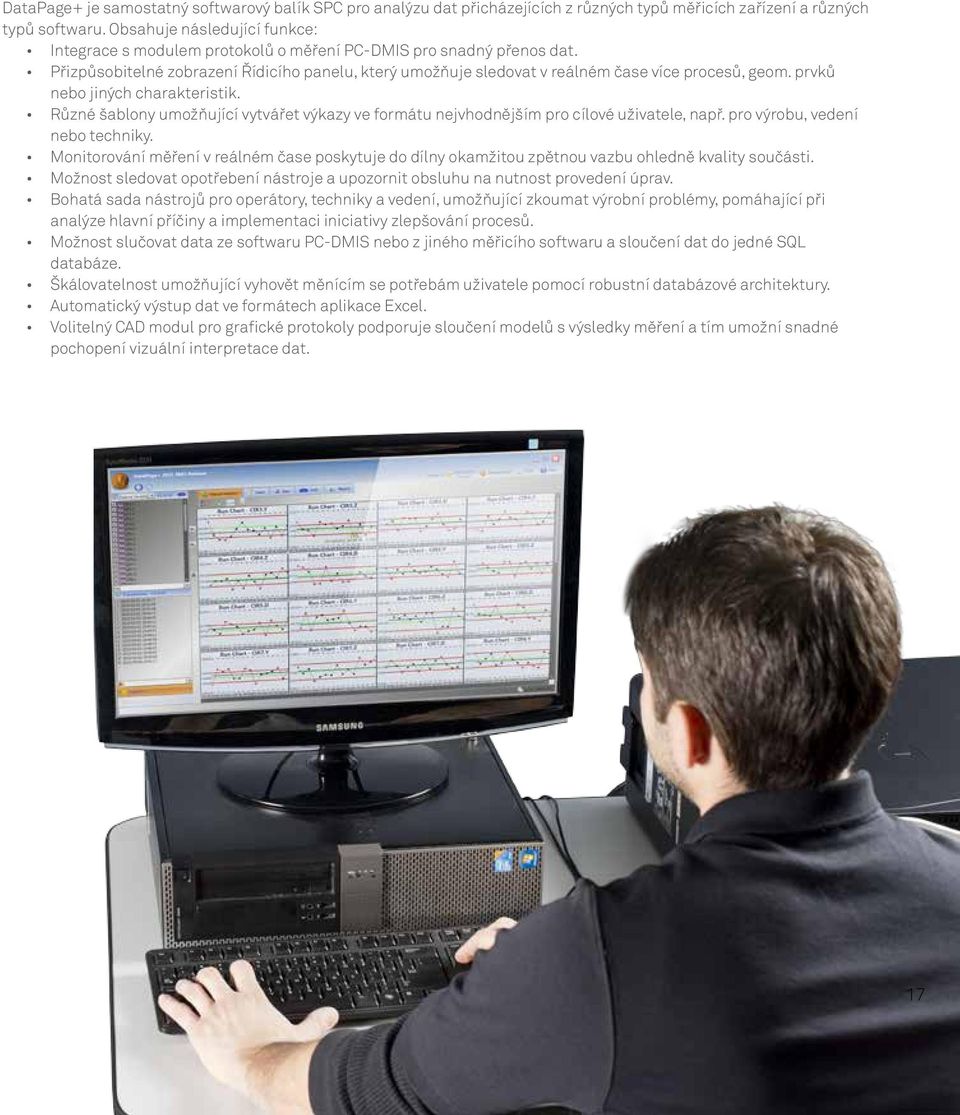

17 DataPage+ je samostatný softwarový balík SPC pro analýzu dat přicházejících z různých typů měřicích zařízení a různých typů softwaru. Obsahuje následující funkce: Integrace s modulem protokolů o měření PC-DMIS pro snadný přenos dat. Přizpůsobitelné zobrazení Řídicího panelu, který umožňuje sledovat v reálném čase více procesů, geom. prvků nebo jiných charakteristik. Různé šablony umožňující vytvářet výkazy ve formátu nejvhodnějším pro cílové uživatele, např. pro výrobu, vedení nebo techniky. Monitorování měření v reálném čase poskytuje do dílny okamžitou zpětnou vazbu ohledně kvality součásti. Možnost sledovat opotřebení nástroje a upozornit obsluhu na nutnost provedení úprav. Bohatá sada nástrojů pro operátory, techniky a vedení, umožňující zkoumat výrobní problémy, pomáhající při analýze hlavní příčiny a implementaci iniciativy zlepšování procesů. Možnost slučovat data ze softwaru PC-DMIS nebo z jiného měřicího softwaru a sloučení dat do jedné SQL databáze. Škálovatelnost umožňující vyhovět měnícím se potřebám uživatele pomocí robustní databázové architektury. Automatický výstup dat ve formátech aplikace Excel. Volitelný CAD modul pro grafické protokoly podporuje sloučení modelů s výsledky měření a tím umožní snadné pochopení vizuální interpretace dat. 17

18 Web Reporting Suite Systémy hlášení kvality prostřednictvím Internetu Vychází vstříc potřebám vykazování kvality mnoha uživatelů Web reporting Suite je podnikový systém pro vykazování kvality, který spolupracuje se softwarovými produkty PC-DMIS a SPC modulem DataPage+. Jedná se o webový, integrovaný systém vykazování kvality, který zachycuje a analyzuje data měření v reálném čase. Potom automaticky generuje a distribuuje výsledné statistické protokoly ve správném formátu na správné místo ve správném čase. Použití webu a uzavření smyčky Web Reporting Suite je skutečná aplikace pro webový server. Je uložena na centrálním serveru a používá model souběžných síťových licencí. Společnosti nemusí instalovat software do počítačů každého uživatele a nemusí pro ně kupovat licence. Místo toho kupují sadu sdílených licencí. Uživatelé mají přístup k datům prostřednictvím intranetu nebo internetu z libovolného internetového prohlížeče. Protože je připojení obousměrné, data proudí přímo z měřicích zařízení do databáze, čímž se eliminují možné potíže se zpracováním dat. DataPage+ Web Reporting Suite: Monitoruje procesy interní výroby i výroby dodavatelů přenášením dat měření přímo z dílenského prostředí do metrologické databáze k okamžité analýze. Software okamžitě upozorní operátory a techniky jak na aktuální, tak na potenciální problémy. Plánuje ověření pomocí inspekčních plánů PC-DMIS do předefinovaných formátů protokolů (šablon) před měřením dílů. Výkazy jsou k dispozici okamžitě po zahájení měření dílu. Doručuje zprávy pomocí integrovaného modulu Report Delivery Scheduler (plánovač dodání protokolů). Software automaticky odesílá stanovené protokoly, jakmile jsou k dispozici. Poskytuje autorizovaným uživatelům aplikaci pro prohlížení protokolů, s jejíž pomocí mohou prostřednictvím internetu zobrazovat protokoly z libovolného místa. Zlepšuje procesy pomocí SPC softwaru PC-DMIS DataSuite+. DataSuite+ poskytuje kompletní sadu možností pro správu velkých objemů dat, analýzu procesů a jejich vlastností. Generuje snadno pochopitelné grafické výkazy vkládáním poznámek s informacemi o rozměrech do modelu CAD. MEASUREMENT DEVICES STAND-ALONE DATAPAGE+ CSV DATA FILE Software EMS pro podnikové protokoly DataPage+ a Web Reporter Suite jsou součástí skupiny metrologických produktů EMS. Vycházejí vstříc potřebám zákazníků, kteří potřebují integrovat webovou technologii do svých systémů metrologických protokolů. V rámci zachování filozofie řešení EMS jsou flexibilní, škálovatelné a výkonné jak z hlediska provozu tak i konfigurace. WEB REPORTER SERVER WWW LAN/WAN REPORT DELIVERY SCHEDULER WEB CLIENT STAND-ALONE DATAPAGE+ REPORT VIEWER 18

19 PC-DMIS Reshaper Software pro analýzu mraků bodů Výkonné nástroje pro mraky bodů PC-DMIS Reshaper nabízí specializovanou sadu nástrojů pro vytváření vysoce kvalitních 3D modelů pro reverzní inženýrství, porovnání s CAD modelem nebo duplikaci dílů. Reshaper umožňuje buď připojení v reálném čase k měřicímu zařízení za účelem shromažďování dat, nebo funguje jako samostatná aplikace pro zpracování, síťování a úpravy dat mraků 3D bodů. Reshaper je možné použít k rychlému vytváření vysoce kvalitních, přesných, digitálních modelů. Pomocí pokročilých algoritmů dokáže zpracovat aktuálně největší soubory mračen bodů. Funkce softwaru PC-DMIS Reshaper: Zpracování mračen bodů Snadná správa těch největších mraků bodů Manipulace, úpravy, slučování a rozdělování mraků Snadná registrace, vyrovnání a přizpůsobení mraků Odstranění cizích dat a snížení šumu Možnosti síťování Redukce a optimalizace dat mnohoúhelníkové mřížky Vyplnění mezer pro přemostění chybějících dat Optimalizace síťování podél vysoce zakřivených oblastí Deformace tvarů v 3D pro úpravu sítě 3D řízení a kontrola Import souborů ve formátech IGES a STEP Porovnání ploch tvarů Barevné mapování ploch srovnáním s CAD modelem s proměnnými měřítky a pohyblivými příznaky dat Reverzní inženýrství Modelování dílů ve 3D pro další konstrukce nebo adaptaci v systému CAD Vytvoření staršího nebo vzorového zlatého dílu, pokud neexistuje jeho CAD model nebo výkres. Analýza konkurenčních dílů a výrobků Zachování 3D záznamů artefaktů pro účely archivace nebo historie 19

20 Rozšíření řešení PC-DMIS EMS Softwarové nástroje pro speciální aplikace Software PC-DMIS EMS nabízí řadu rozšíření základních konfigurací PC-DMIS. Jedná se samostatné varianty základního produktu nebo o doplňky, které buď řídí specializované hardwarová zařízení, jako je otočný stůl, nebo provádí konkrétní úkol nebo skupinu úkolů. Samostatné varianty usnadňují kontrolu dílů, jako jsou lopatky a ozubená kola, nebo zjednodušují celkové použití softwaru ve specifickém prostředí. Toto zahrnuje: PC-DMIS Gear Není třeba žádné vyhrazené měřicí zařízení pro ozubená kola Software PC-DMIS Gear snadno zvládne náročnou práci měření ozubených kol. Funkce: Snadno pochopitelný formulář založený na pravidlech pro tvorbu programů měření. Měří ozubená kola podle rozmanité sady mezinárodních standardů včetně: AGMA 2000-A88, Din 3962, JIS B 1702 a ISO Vyrovnání ozubených kol, snadné nastavení a kalibrace sondy pomocí kombinace průvodců a předdefinovaných procedur. Generuje protokoly o měření pomocí kompletní sady standardních předloh výstupů. PC-DMIS Blade Software pro měření a analýzu lopatek PC-DMIS Blade je řešení vyrobené na klíč pro měření a analýzu turbinových lopatek. PC-DMIS Blade: Obsahuje jednoduše použitelné grafické uživatelské rozhraní, které umožňuje uživatelům s minimálním úsilím identifikovat díly, vybírat sekce a iniciovat snímání. Přesně simuluje tradiční sekční měření za zlomek nákladů. Rychle měří charakteristiky, jako je tvar a zkrut bez zhoršení přesnosti. Rychle vyrovnává díly pomocí tradičních metod, jako je zachování paty s posuny os XYZ a otočení úhlu ke stohovací ose. Také podporuje iterační vyrovnávání pomocí ploch CAD nebo 6bodové opěrky. PC-DMIS STI+ přináší automatizovanou metrologii do dílenského prostředí PC-DMIS STI+ umožňuje pracovníkům v dílně kontrolovat díly, aniž by se museli stát odborníky na měření, protože je provede nastavením a měřením dílů. PC-DMIS STI+: Vytvoří ze souřadnicového měřicího stroje zajímavou alternativu k operativní kontrole v dílenském prostředí, protože umožňuje uživatelům spouštět předem naprogramované kontroly a prohlížet protokoly o měření bez přímé interakce se základním softwarem PC-DMIS. Umožňuje pracovníkům v dílně vybírat kontrolní programy z grafického nebo abecedního seznamu. Provede obsluhu vyrovnáním dílu a uchycením pomocí obrázků dílu a upínacích přípravků. Automaticky spouští kontrolní procedury a generuje grafické protokoly s požadovanými prvky, včetně označení dobrého a špatného dílu. Uchovává historii všech kontrolovaných dílů. Promění souřadnicový měřicí stroj v měřicí zařízení, které se používá stejně snadno jako jednoúčelové měřidlo typu vyhovuje/nevyhovuje, přičemž má flexibilitu a analytické schopnosti sofistikovaného měřicího stroje. Doplňky pro zvýšení produktivity Doplňky umožňují uživatelům nakonfigurovat produkty PC-DMIS EMS podle specifických požadavků. Podpora speciálních zařízení, konfigurací stroje nebo vyšší úrovně možností zahrnuje následující doplňky: Otočné stoly ovládá řadu indexovatelných nebo libovolně polohovatelných otočných stolů. Integrované procedury zjednodušují kalibraci a programování stolu. Zásobníky nástrojů a hrotů je možné použít jakýkoli oblíbený zásobník nástrojů a dotykových hrotů s libovolnou sadou softwaru PC-DMIS. Tento modul dokáže řídit více zásobníků na jednom stroji a poskytuje snadno použitelné nástroje pro kalibraci zásobníku a sondy. Podporuje vstup a výstup ISO DMIS, takže software může spouštět i exportovat programy ve formátu DMIS a generovat výsledky dle specifikace. 20

21 PC-DMIS EMS Upgrady a retrofity oživí jakýkoli souřadnicový měřicí stroj Vdechnutí nového života staršímu vybavení Upgrade softwaru PC-DMIS má smysl, když se měřicí zařízení používá k několika kontrolám během procesu nebo při kontrole těch nejsložitějších dílů v leteckém průmyslu. Za zlomek ceny nového stroje je ve většině starších strojů k dispozici ta nejmodernější měřicí technologie. Společnost Hexagon Metrology nabízí řadu balíčků upgradů pro všechny modely vlastních souřadnicových měřicích strojů, pro většinu zařízení od jiných výrobců a pro řadu optických systémů. K dispozici jsou upravené konfigurace pro všechny možné aplikace a rozpočtové možnosti. Upgrady softwaru PC-DMIS lze rozdělit do dvou kategorií: pouze software a software/ hardware. Obě nabízí odlišné výhody. Pouze upgrady softwarem PC-DMIS: Propojí se se stávajícím hardwarem, aniž by ho modifikovaly a výrazně zlepší možnosti měření za minimální cenu. Obvykle se tyto upgrady nainstalují za necelý den a ve strojích je nadále možné spouštět existující part-programy pro měření. Využijte všechny výhody funkcí EMS softwaru PC-DMIS pomocí sdílení programů a dat s dalšími komponentami řešení EMS. Můžete propojit systémy CMM a CAD pomocí libovolných neutrálních překladačů PC-DMIS, rozhraní DCT nebo DCI. K dispozici jsou moderní balíčky, které jsou neustále vyvíjeny a aktualizovány pro budoucí potřeby výroby. Retrofit softwaru/hardwaru PC-DMIS: Povýší vybavení na současné standardy. Inovační upgrady hardwaru pro manuální i CNC stroje ve všech cenových relacích. Zvýšení rychlosti a přesnosti souřadnicového měřicího stroje. Nový hardware a sofistikované metody prostorové kompenzace nesmírně zvýší výkon stroje. Rozhraní pro komunikaci s nejnovějšími měřicími zařízeními. Řídicí jednotky Hexagon podporují vybavení, jako jsou dotykové skenovací sondy, bezkontaktní sondy a upínací systémy. Zlepšení možností údržby a zvýšení spolehlivosti. Eliminace rizik a nákladů spojených s údržbou zastaralého vybavení. 21

22 PC-DMIS Touch Začněte dotykem PC-DMIS Touch využívá jednoduchost rozhraní tabletu a současně nabízí výkon platformy systému Windows 8 Professional. Pomocí intuitivního rozhraní dotykového displeje mohou uživatelé rychle kontrolovat jednotlivé rozměry bez nutnosti programovat proceduru pro měření. Automatizované procedury provedou uživatele snadno komplexními úkoly měření a rychlým DOTYKEM se uloží kontrolní plán pro další díly. Interaktivní zobrazení funkcí měření na displeji pomáhá uživateli vybrat správné komponenty během vytváření rozměrů nebo sad funkcí. Dalším DOTYKEM může uživatel rychle aktualizovat nominální data a data tolerance a potom přejetím doprava a zobrazit a vytisknout zprávu o kontrole. Každý protokol o měření se uloží nezávisle, aby byl později k dispozici. Na CNC souřadnicových měřicích strojích využívá PC-DMIS Touch technologii ClearanceCube (bezpečnostní kvádr) pro ovládání bezpečných pohybů mezi prvky a změny nástrojů. PC-DMIS Touch zahrnuje také možnost dotykového skenování, které zajišťuje vyšší přesnost měření a vyšší produktivitu s možností spouštět stávající plány kontrol PC-DMIS. 22

23 PC-DMIS Touch využívá pro úkoly měření jednoduché celoobrazovkové rozhraní. Protože je každý úkol barevně kódován, je možné snadno sledovat průběh akce. Ikony u dolního okraje editoru úkolů umožňují kdykoli rychlý přístup k libovolnému úkolu měření. Úkoly měření, jako je vzdálenost mezi prvky, konstrukce prvků a GD&T protokoly o měření jsou intuitivně řízeny zadáním uživatele na základě fyzických měření a vybraných funkcí. Změřené prvky lze vybrat buď na velkém grafickém displeji, nebo přímo v seznamu. Veškeré rozměrové protokoly se provádí v reálném čase a protokol o měření lze kdykoli zobrazit nebo vytisknout. Relevantní data jsou zachycována a počítána automaticky, protože prvky jsou měřeny s přidanou flexibilitou, která aktualizuje nominální data a data tolerance během chodu programu. 23

24 Laser Tracker systémy & stanice Přenosná měřicí ramena Portálové SMS SMS s horizontálním ramenem Mostové SMS Multisenzorové a optické systémy Skenery s bílým světlem Nejpřesnější souřadnicové měřící stroje Snímací systémy pro SMS Nástroje pro přesné měření Software Společnost Hexagon Metrology nabízí komplexní nabídku výrobků a služeb pro veškeré aplikace průmyslového měření v automobilovém, leteckém, energetickém a lékařském průmyslu. Podporujeme své zákazníky poskytováním měřicích informací po celou dobu životního cyklu výrobku od vývoje a konstrukce až po výrobu, montáž a finální kontrolu. Společnost Hexagon Metrology je součástí skupiny Hexagon (Nordic Exchange: HEXA B). Společnost Hexagon je předním světovým poskytovatelem konstrukčních, měřicích a vizualizačních technologií umožňujících zákazníkům navrhování, měření a polohování objektů se zpracováváním a prezentací získaných dat. S více než 20 výrobními závody a 70 středisky pro kontrolu přesnosti zajišťujícími služby či ukázky výrobků a sítí více než 100 distribučních partnerů na pěti kontinentech zajistíme našim zákazníkům plnou kontrolu jejich výrobních procesů, zdokonalování kvality výrobků a zvyšování efektivity výrobních provozů po celém světě. Více informací získáte na webové adrese Další informace naleznete na webové adrese Hexagon Metrology - Part of Hexagon Všechna práva vyhrazena. Vzhledem k nepřetržitému vývoji produktů si společnost Hexagon Metrology vyhrazuje právo změnit specifikace produktů bez předchozího upozornění.
