1 SIEMENS Komunkátor SANTIS

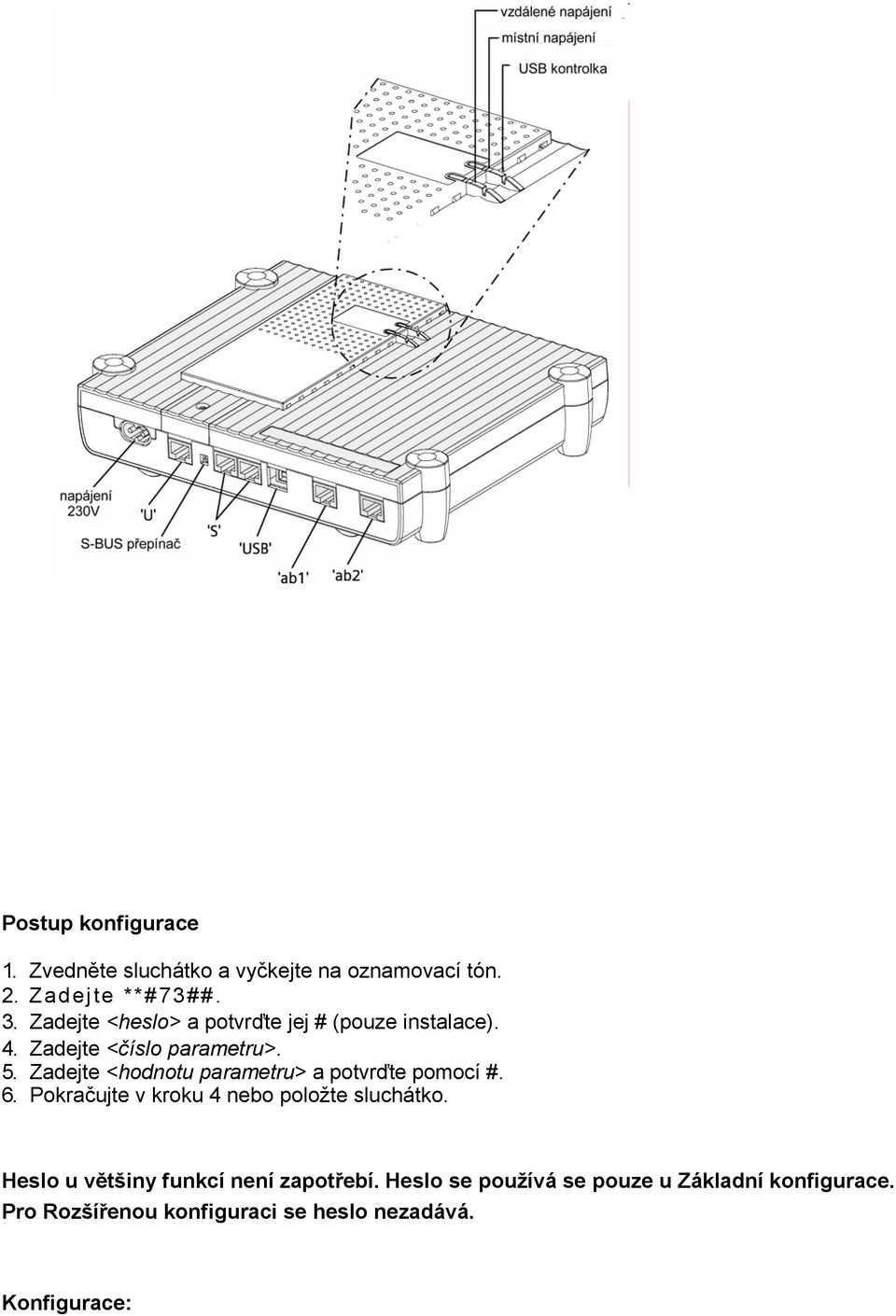

2 Postup konfgurace 1. Zvedněte sluchátko a vyčkejte na oznamovací tón. 2. Zadejte **#73##. 3. Zadejte <heslo> a potvrďte jej # (pouze nstalace). 4. Zadejte <číslo parametru>. 5. Zadejte <hodnotu parametru> a potvrďte pomocí #. 6. Pokračujte v kroku 4 nebo položte sluchátko. Heslo u většny funkcí není zapotřebí. Heslo se používá se pouze u Základní konfgurace. Pro Rozšířenou konfgurac se heslo nezadává. Konfgurace:

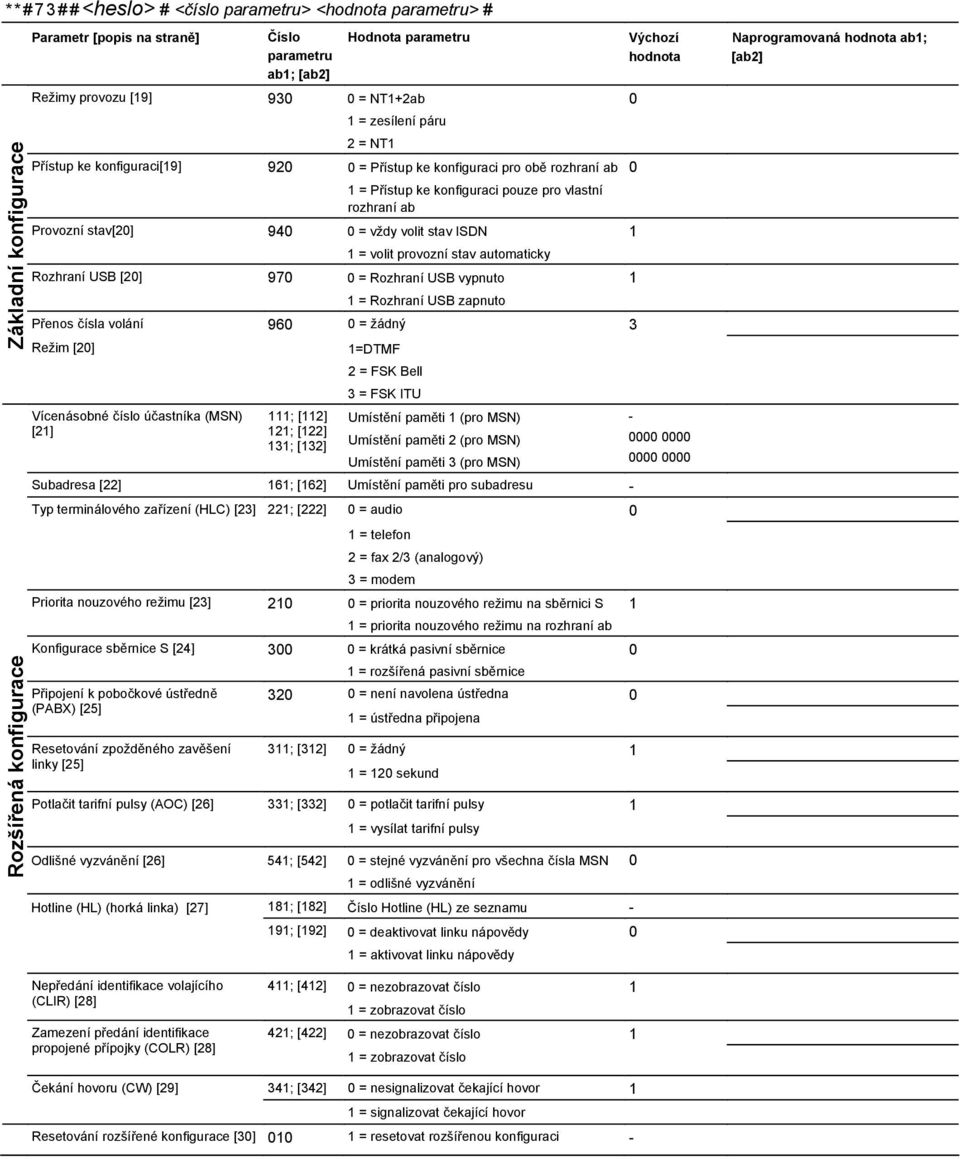

3 **#73##<heslo> # <číslo parametru> <hodnota parametru> # Základní konfgurace Rozšířená konfgurace Parametr [pops na straně] Číslo parametru ab1; [ab2] Hodnota parametru Režmy provozu [19] = NT1+2ab 1 = zesílení páru 2 = NT1 Přístup ke konfgurac[19] = Přístup ke konfgurac pro obě rozhraní ab 1 = Přístup ke konfgurac pouze pro vlastní rozhraní ab Provozní stav[20] = vždy volt stav ISDN 1 = volt provozní stav automatcky Rozhraní USB [20] = Rozhraní USB vypnuto 1 = Rozhraní USB zapnuto Přenos čísla volání = žádný 3 Režm [20] Vícenásobné číslo účastníka (MSN) [21] 111; [112] 121; [122] 131; [132] 1=DTMF 2 = FSK Bell 3 = FSK ITU Umístění pamět 1 (pro MSN) Umístění pamět 2 (pro MSN) Umístění pamět 3 (pro MSN) Subadresa [22] 161; [162] Umístění pamět pro subadresu - Typ termnálového zařízení (HLC) [23] 221; [222] 0 = audo 0 1 = telefon 2 = fax 2/3 (analogový) 3 = modem Prorta nouzového režmu [23] = prorta nouzového režmu na sběrnc S 1 = prorta nouzového režmu na rozhraní ab Konfgurace sběrnce S [24] = krátká pasvní sběrnce Přpojení k pobočkové ústředně (PABX) [25] Resetování zpožděného zavěšení lnky [25] Potlačt tarfní pulsy (AOC) [26] 1 = rozšířená pasvní sběrnce = není navolena ústředna 0 1 = ústředna přpojena 311; [312] 0 = žádný 1 1 = 120 sekund 331; [332] 0 = potlačt tarfní pulsy 1 1 = vysílat tarfní pulsy Odlšné vyzvánění [26] 541; [542] 0 = stejné vyzvánění pro všechna čísla MSN Hotlne (HL) (horká lnka) [27] 1 = odlšné vyzvánění 181; [182] Číslo Hotlne (HL) ze seznamu - 191; [192] 0 = deaktvovat lnku nápovědy 0 1 = aktvovat lnku nápovědy Výchozí hodnota Naprogramovaná hodnota ab1; [ab2] Nepředání dentfkace volajícího (CLIR) [28] Zamezení předání dentfkace propojené přípojky (COLR) [28] 411; [412] 0 = nezobrazovat číslo 1 1 = zobrazovat číslo 421; [422] 0 = nezobrazovat číslo 1 1 = zobrazovat číslo Čekání hovoru (CW) [29] 341; [342] 0 = nesgnalzovat čekající hovor 1 1 = sgnalzovat čekající hovor Resetování rozšířené konfgurace [30] = resetovat rozšířenou konfgurac -

4

5 Komunkátor SANTIS

6

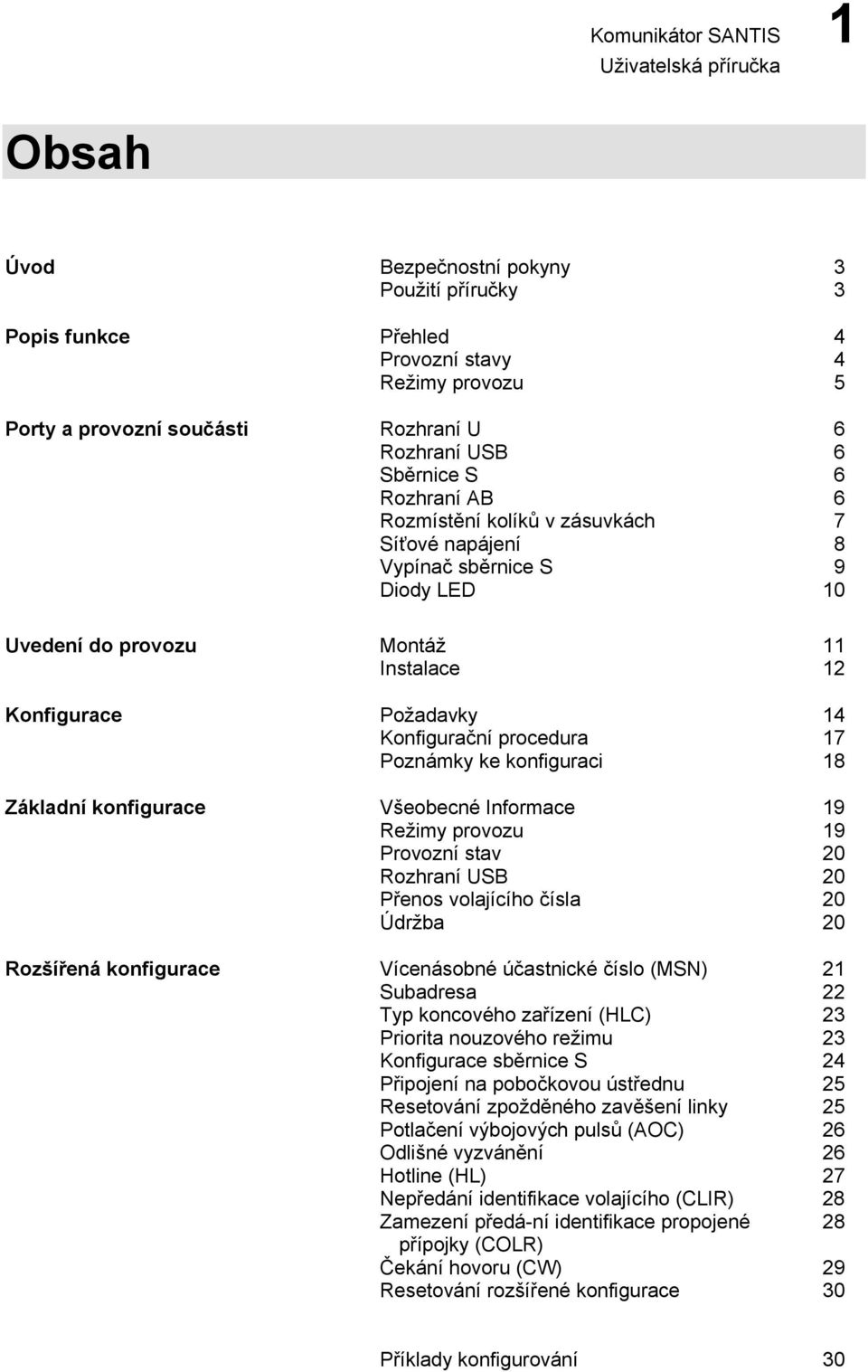

7 Komunkátor SANTIS 1 Obsah Úvod Bezpečnostní pokyny 3 Použtí příručky 3 Pops funkce Přehled 4 Provozní stavy 4 Režmy provozu 5 Porty a provozní součást Rozhraní U 6 Rozhraní USB 6 Sběrnce S 6 Rozhraní AB 6 Rozmístění kolíků v zásuvkách 7 Síťové napájení 8 Vypínač sběrnce S 9 Dody LED 10 Uvedení do provozu Montáž 11 Instalace 12 Konfgurace Požadavky 14 Konfgurační procedura 17 Poznámky ke konfgurac 18 Základní konfgurace Všeobecné Informace 19 Režmy provozu 19 Provozní stav 20 Rozhraní USB 20 Přenos volajícího čísla 20 Údržba 20 Rozšířená konfgurace Vícenásobné účastncké číslo (MSN) 21 Subadresa 22 Typ koncového zařízení (HLC) 23 Prorta nouzového režmu 23 Konfgurace sběrnce S 24 Přpojení na pobočkovou ústřednu 25 Resetování zpožděného zavěšení lnky 25 Potlačení výbojových pulsů (AOC) 26 Odlšné vyzvánění 26 Hotlne (HL) 27 Nepředání dentfkace volajícího (CLIR) 28 Zamezení předá-ní dentfkace propojené 28 přípojky (COLR) Čekání hovoru (CW) 29 Resetování rozšířené konfgurace 30 Příklady konfgurování 30

8 2 Komunkátor SANTIS Užvatelsky přívětvé telefonování Všeobecné nformace 31 Dokončení spojení k obsazenému účastníkov 32 (CCBS) Přesměrování volání (CFx) 33 Dotazovací volání / přdržení 34 Třístranná doplňková služba (3PTY) 35 Čekání hovoru (CW) 36 Identfkace zlomyslného volání 36 Přenostelnost koncových zařízení (TP) 37 Zamezení dentfkace přpojené přípojky (CLIR) 37 pro jednotlvá volání Zamezení odchozího volání 38 Odstraňování poruch 39 Rejstřík 41 Úvod

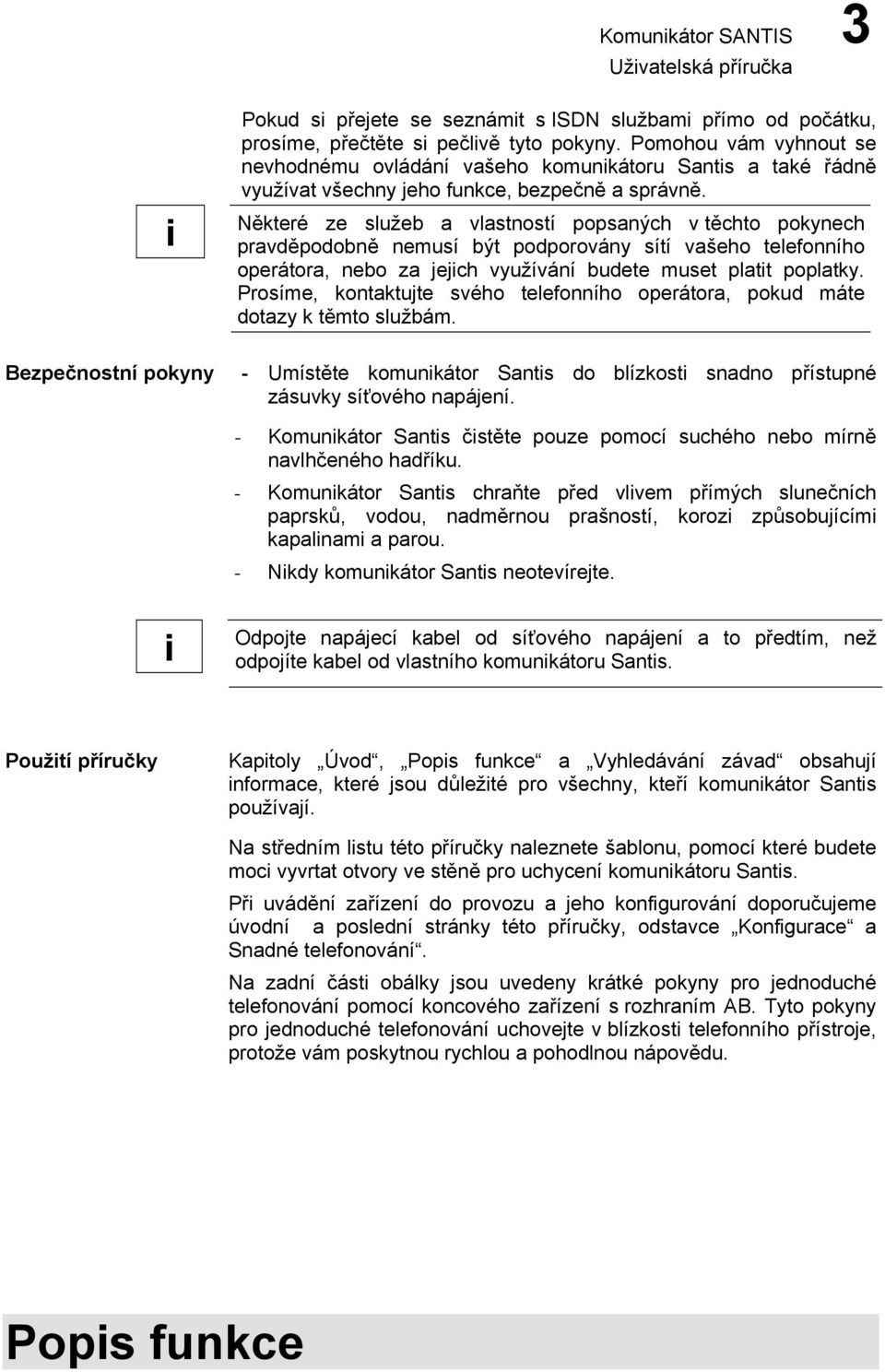

9 Komunkátor SANTIS 3 Bezpečnostní pokyny Pokud s přejete se seznámt s ISDN službam přímo od počátku, prosíme, přečtěte s pečlvě tyto pokyny. Pomohou vám vyhnout se nevhodnému ovládání vašeho komunkátoru Sants a také řádně využívat všechny jeho funkce, bezpečně a správně. Některé ze služeb a vlastností popsaných v těchto pokynech pravděpodobně nemusí být podporovány sítí vašeho telefonního operátora, nebo za jejch využívání budete muset platt poplatky. Prosíme, kontaktujte svého telefonního operátora, pokud máte dotazy k těmto službám. - Umístěte komunkátor Sants do blízkost snadno přístupné zásuvky síťového napájení. - Komunkátor Sants čstěte pouze pomocí suchého nebo mírně navlhčeného hadříku. - Komunkátor Sants chraňte před vlvem přímých slunečních paprsků, vodou, nadměrnou prašností, koroz způsobujícím kapalnam a parou. - Nkdy komunkátor Sants neotevírejte. Odpojte napájecí kabel od síťového napájení a to předtím, než odpojíte kabel od vlastního komunkátoru Sants. Použtí příručky Kaptoly Úvod, Pops funkce a Vyhledávání závad obsahují nformace, které jsou důležté pro všechny, kteří komunkátor Sants používají. Na středním lstu této příručky naleznete šablonu, pomocí které budete moc vyvrtat otvory ve stěně pro uchycení komunkátoru Sants. Př uvádění zařízení do provozu a jeho konfgurování doporučujeme úvodní a poslední stránky této příručky, odstavce Konfgurace a Snadné telefonování. Na zadní část obálky jsou uvedeny krátké pokyny pro jednoduché telefonování pomocí koncového zařízení s rozhraním AB. Tyto pokyny pro jednoduché telefonování uchovejte v blízkost telefonního přístroje, protože vám poskytnou rychlou a pohodlnou nápovědu. Pops funkce

10 4 Komunkátor SANTIS Přehled Komunkátor Sants je koncovým zařízením ISDN, určené pro základní přístup ke službám ISDN. Zapojuje se do telefonní sítě prostřednctvím telefonní lnky (rozhraní U). Komunkátor Sants umožňuje koncovému zařízení ISDN se přpojt ke sběrnc S a analogovému koncovému zařízení ke dvěma rozhraním AB. Komunkátor Sants je rovněž vybaven rozhraním USB, ke kterému můžete přpojt svůj osobní počítač a používat jej k surfování po Internetu, nebo odesílání faxu bez nutnost s pořzovat další modem. Provozní stavy Komunkátor Sants je vybaven funkcem Plug and Play, které mu umožňují přpojení na analogovou lnku (analogový stav). Pokud telefonní ústředna přepojí na lnku ISDN, komunkátor Sants se automatcky přepne do stavu ISDN (normální provozní stav). Pokud má funkce Plug and Play pracovat správně, je nutné, aby byl komunkátor Sants přpojen do síťového napájení střídavým proudem. Během uvádění zařízení do provozu komunkátor Sants kontroluje typ portu ústředny, ke kterému je přpojen. Jakmle byla spuštěna tato kontrola, je zařízení přpraveno k provozu v analogovém stavu, nebo ve stavu ISDN. Dody LED ndkují provozní stav komunkátoru Sants. Vz také kaptola LED, na stránce 10). Analogový stav V tomto režmu (analogový stav) je v provozu pouze analogové koncové zařízení, na rozhraní AB1. Termnály mohou být přpojeny k dalším rozhraním (AB2, S nebo USB). Ncméně tato rozhraní jsou přpravena k provozu pouze ve stavu ISDN. UPOZORNĚNÍ: V analogovém stavu přpojujte pouze koncová zařízení, které vydrží napětí alespoň 100 voltů, přváděné na rozhraní AB1. V analogovém stavu může být komunkátor Sants konfgurován pouze prostřednctvím rozhraní AB2. Vz také kaptola Požadavky na straně 13. Komunkátor Sants můžete konfgurovat pouze v analogovém režmu s využtím analogového termnálu, prostřednctvím rozhraní AB2. Vz také kaptola Požadavky na straně 14. S využtím rozhraní USB můžete rovněž konfgurovat komunkátor Sants v analogovém stavu. Vz také kaptola Rozhraní USB na straně 6.

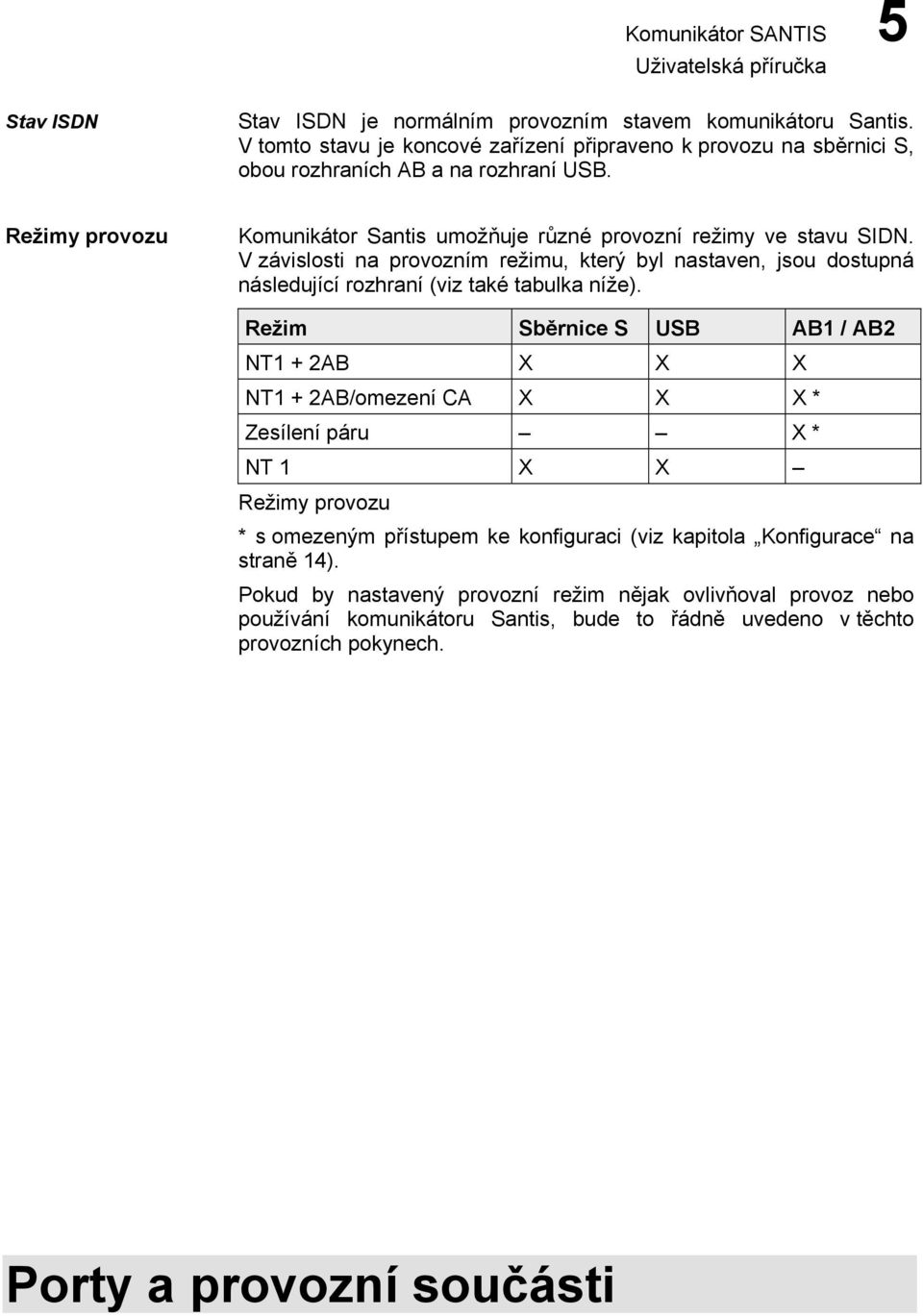

11 Komunkátor SANTIS 5 Stav ISDN Stav ISDN je normálním provozním stavem komunkátoru Sants. V tomto stavu je koncové zařízení přpraveno k provozu na sběrnc S, obou rozhraních AB a na rozhraní USB. Režmy provozu Komunkátor Sants umožňuje různé provozní režmy ve stavu SIDN. V závslost na provozním režmu, který byl nastaven, jsou dostupná následující rozhraní (vz také tabulka níže). Režm Sběrnce S USB AB1 / AB2 NT1 + 2AB X X X NT1 + 2AB/omezení CA X X X * Zesílení páru X * NT 1 X X Režmy provozu * s omezeným přístupem ke konfgurac (vz kaptola Konfgurace na straně 14). Pokud by nastavený provozní režm nějak ovlvňoval provoz nebo používání komunkátoru Sants, bude to řádně uvedeno v těchto provozních pokynech. Porty a provozní součást

12 6 Komunkátor SANTIS Rozhraní U Rozhraní U (označené písmenem U) se používá k napojení komunkátoru Sants do veřejné telefonní sítě. UPOZORNĚNÍ: Nkdy nezapojujte analogové koncové zařízení k rozhraní U. Ve stavu ISDN by to vedlo k jeho znčení vlvem dvojnásobného napětí. Rozhraní USB Komunkátor Sants je vybaven rozhraním USB (označené USB). K tomuto rozhraní můžete přpojt osobní počítač a přstupovat k ISDN sít bez dalšího modemu. USB modem je ntegrován přímo do komunkátoru Sants. Proto k přpojení k Internetu, č k odesílání nebo přjímání faxů na svém PC potřebujete pouze Sants USB Datakt. Datová přenosová rychlost u lnek ISDN je ncméně omezena na maxmum 128 kbps. Uvedení rozhraní USB do provozu vyžaduje pouze Sants USB Datakt. Další nformace o tomto dodatečném vybavení lze nalézt v užvatelské příručce Sants USB Datakt, nebo je lze získat od vašeho operátora ISDN sítě. Sants USB Datakt vám rovněž poskytne řadu menu, které vám umožní provádět konfgurování komunkátoru Sants z vašeho PC. Sběrnce S Komunkátor Sants má dvě rozhraní sběrnce S (označené písmenem S), ke kterým se přpojuje sběrnce S. Ke sběrnc S můžete přpojt maxmálně 6 (7 v případě provozního režmu N1) termnálů ISDN. Ncméně není důležté, jakým způsobem jsou ISDN termnály na obou rozhraních rozmístěny. Dvě rozhraní sběrnce S u komunkátoru Sants jsou elektrcky propojeny. Rozhraní AB Komunkátor Sants je vybaven dvěma rozhraním AB (označeným AB1 a AB2). Přpojte analogová koncová zařízení (telefony, faxové přístroje, modemy, atd.) k těmto rozhraním. Na každé rozhraní AB lze přpojt maxmální počet 2 koncových zařízení s využtím elektrckého zvonku (bez mechanckého zvonku). Ke konfgurování komunkátoru Sants můžete použít rozhraní AB. Vz také kaptola Požadavky na straně 14. S komunkátorem Sants můžete využívat mnoho služeb na analogových koncových zařízeních, které by jnak byly dostupné pouze prostřednctvím ISDN zařízení. Které služby jsou vám dostupné a jak je můžete používat toto je popsáno v kaptolách nazvaných Rozšířená konfgurace na straně 21 a Jednoduché telefonování na straně 31. U příchozího volání se zobrazí na analogovém koncovém zařízení číslo volajícího (CLIP). To znamená, že víte, kdo vám volá ještě předtím, než volání přjmete. Volající číslo se zobrazí pouze tehdy, pokud vaše koncové zařízení funkc CLIP podporuje (vz také provozní pokyny

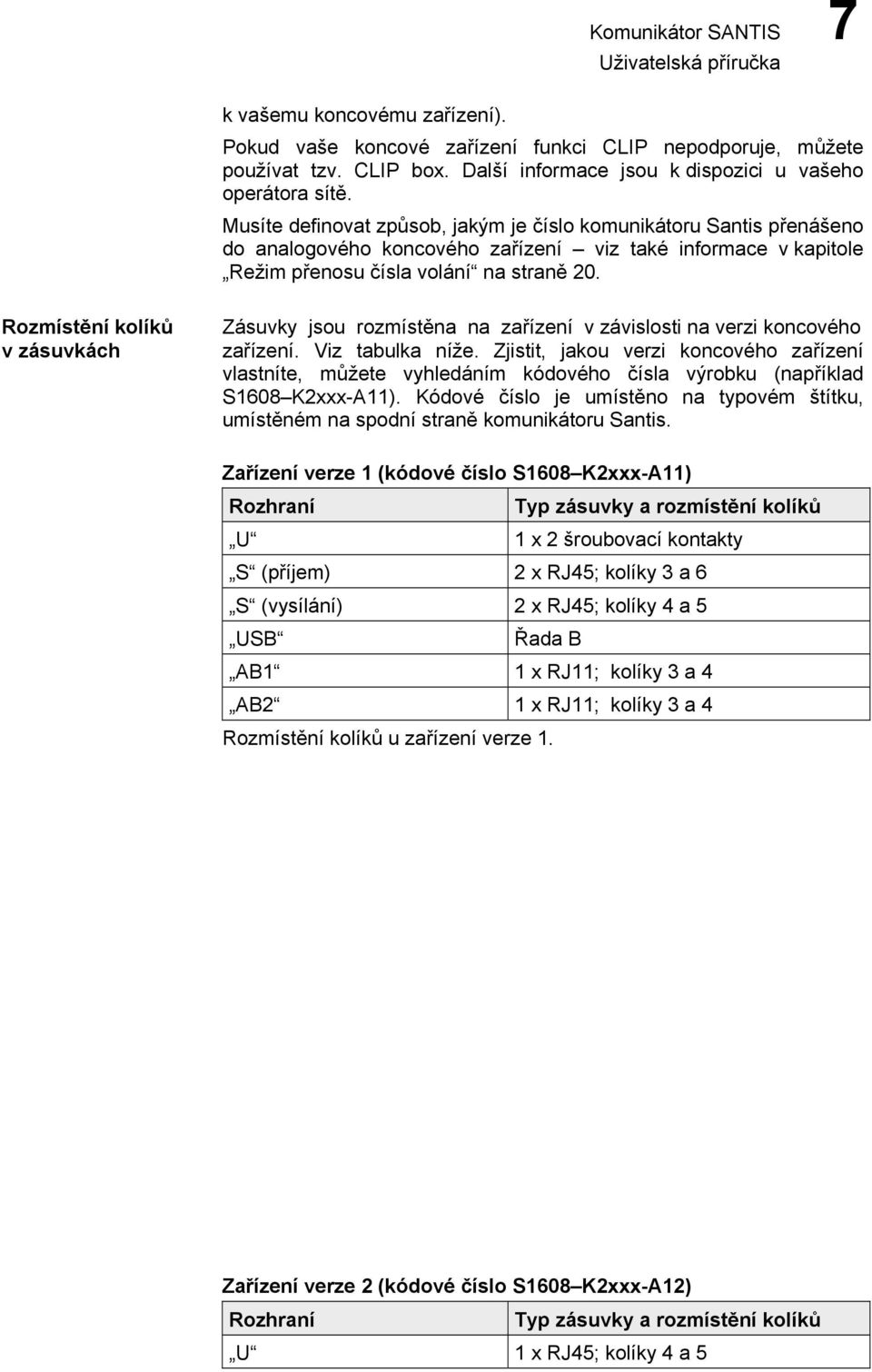

13 Komunkátor SANTIS 7 k vašemu koncovému zařízení). Pokud vaše koncové zařízení funkc CLIP nepodporuje, můžete používat tzv. CLIP box. Další nformace jsou k dspozc u vašeho operátora sítě. Musíte defnovat způsob, jakým je číslo komunkátoru Sants přenášeno do analogového koncového zařízení vz také nformace v kaptole Režm přenosu čísla volání na straně 20. Rozmístění kolíků v zásuvkách Zásuvky jsou rozmístěna na zařízení v závslost na verz koncového zařízení. Vz tabulka níže. Zjstt, jakou verz koncového zařízení vlastníte, můžete vyhledáním kódového čísla výrobku (například S1608 K2xxx-A11). Kódové číslo je umístěno na typovém štítku, umístěném na spodní straně komunkátoru Sants. Zařízení verze 1 (kódové číslo S1608 K2xxx-A11) Rozhraní Typ zásuvky a rozmístění kolíků U 1 x 2 šroubovací kontakty S (příjem) 2 x RJ45; kolíky 3 a 6 S (vysílání) 2 x RJ45; kolíky 4 a 5 USB Řada B AB1 1 x RJ11; kolíky 3 a 4 AB2 1 x RJ11; kolíky 3 a 4 Rozmístění kolíků u zařízení verze 1. Zařízení verze 2 (kódové číslo S1608 K2xxx-A12) Rozhraní Typ zásuvky a rozmístění kolíků U 1 x RJ45; kolíky 4 a 5

14 8 Komunkátor SANTIS S (příjem) 2 x RJ45; kolíky 3 a 6 S (vysílání) 2 x RJ45; kolíky 4 a 5 USB Řada B AB1 1 x RJ11; kolíky 3 a 4 AB2 1 x RJ11; kolíky 3 a 4 Rozmístění kolíků u zařízení verze 2. Přpojení rozhraní U a AB není závslé na polartě Síťové napájení Komunkátor Sants je napájen síťovým napájením. Pokud vypadne hlavní napájení, komunkátor Sants bude schopen získat napájení z telefonní ústředny prostřednctvím telefonní lnky s vyžadovaným provozním napětím. V takovém případě pracuje komunkátor Sants v nouzovém režmu.světelné LED dody tento stav ndkují (vz tabulka Význam ndkace dod LED lokální napájení a vzdálené napájení na straně 10). V nouzovém režmu jsou přpravena k provozu pouze koncová zařízení na rozhraní AB a jednotlvá koncová zařízení s přřazenou prortou na sběrnc S. Rozhraní SB je vždy v nouzovém režmu vypnuto (vz také kaptola Prorta nouzového režmu na straně 23). Zařízení je vhodné pro napětí uvedené na spodní straně pouzdra. Komunkátor SANTIS-Communcator rozpoznává napětí a frekvenc napájecí sítě automatcky, takže není nutné tyto parametry nastavovat ručně. Komunkátor Sants nelze v nouzovém režmu konfgurovat. Vypínač sběrnce S Na přední straně komunkátoru Sants je spínač sběrnce S. Skládá se ze dvou DIP přepínačů, které se používají k defnování koncového odporu na sběrnc S. V závslost na nstalac sběrnce S musí být oba přepínače DIP

15 Komunkátor SANTIS 9 nastaveny do polohy Vypnuto (OFF) nebo 100Ω (vz také následující obrázky). Ujstěte se, že oba přepínače DIP jsou vždy nastaveny do shodné polohy. Komunkátor Sants je umístěn na konc sběrnce S Pokud je komunkátor Sants umístěn na konc sběrnce S a opačný konec sběrnce S je zakončen odporem 100Ω, nastavte oba přepínače DIP do polohy 100Ω. Komunkátor Sants není umístěn na konc sběrnce S Pokud není komunkátor Sants umístěn na konc sběrnce S a oba konce sběrnce S jsou zakončeny odpory 100Ω, nastavte oba přepínače DIP do polohy Vypnuto (OFF). Dody LED Na horní straně komunkátoru Sants jsou umístěny následující dody LED: - Vzdálené napájení, Remote Feedng (zelenožlutá LED);

16 10 Komunkátor SANTIS - Lokální napájení, Local feedng (žlutá LED); - USB (červená LED). Obě dody LED (Vzdálené napájení lokální napájení) označují provozní stav komunkátoru Sants (vz také tabulka Význam ndkace dod LED lokální napájení a vzdálené napájení na straně 10). Tabulka Význam ndkace dod LED lokální napájení a vzdálené napájení je platná pouze tehdy, pokud je uvedení komunkátoru Sants do provozu dokončeno. Význam LED během uvádění do provozu je popsáno v tabulce Význam ndkace dod LED během uvádění do provozu na straně 12. Vzdálené napájení Remote feedng (zelená LED) Lokální napájení Local feedng (žlutá LED) Význam Svítí Svítí Komunkátor Sants je ve stavu ISDN (normální provoz) Svítí Nesvítí Komunkátor Sants je ve stavu ISDN (nouzový provoz); vz také kaptola Napájení na straně 8. Nesvítí Svítí Komunkátor Sants je v analogovém stavu nebo není přpojen do telefonní sítě (rozhraní U) Nesvítí Nesvítí Komunkátor Sants není přpojen buď do síťového napájení nebo do telefonní sítě (rozhraní U) Význam ndkace dod LED lokální napájení a vzdálené napájení Význam dody LED pro USB je uveden v následující tabulce: Svítí USB Význam Je přpojen osobní počítač PC Problkává Dochází k výměně dat prostřednctvím rozhraní USB Nesvítí Rozhraní USB není v provozu Význam dody LED pro USB Uvedení do provozu

17 Komunkátor SANTIS 11 Montáž Komunkátor Sants může být upevněn na stěnu nebo jej lze používat jako stolní zařízení. Pokud máte v úmyslu jej využít právě jako stolní zařízení, lze jch několk umístt na sebe (stohovat). UPOZORNĚNÍ: Upevněte komunkátor Sants v suchém prostředí, v blízkost snadno přístupných zásuvek síťového napájení. Všmněte s prosím, že přpojení kabelem USB může být maxmálně 30 metrů dlouhé (s několka rozbočovač). Kabel SUB je dodáván jako součást Sants USB Dataktu, a to o délce 4,5 metru. Pokud bude komunkátor Sants přpevněn na stěnu, postupujte následujícím způsobem: 1. Vyvrtejte do zd podle přložené šablony příslušné otvory. Šablonu lze nalézt na středním lstu této příručky. 2. Vložte do otvorů hmoždnky a vruty do dřeva. Vruty ponechte přečnívat přblžně 5 mm. 3. Zavěšte komunkátor Sants na hlavčky přečnívajících vrutů. Instalace UPOZORNĚNÍ: Nkdy nezapojujte analogové koncové zařízení k rozhraní U. Ve stavu ISDN by to vedlo k jeho znčení vlvem dvojnásobného napětí. Vz také schéma na rozkládací stránce v přední část této příručky.

18 12 Komunkátor SANTIS Př nstalac komunkátoru Sants postupujte následujícím způsobem: 1. Ujstěte se, že k rozhraní U nejsou přpojena žádná koncová zařízení (vz také schéma na rozkládací stránce v přední část této příručky). 2. Přpojte komunkátor Sants k napájecí zásuvce s pomocí přloženého napájecího kabelu. 3. Přpojte komunkátor Sants k veřejné telefonní sít prostřednctvím rozhraní U. Pokud máte koncové zařízení s přpojovacím svorkam, musíte z komunkátoru Sants demontovat kryt. 4. Zkontrolujte dody s použtím následující tabulky: Doda LED Stav Význam Lokální napájení Svítí Komunkátor Sants je přpojen k síťovému zdroj napájení Vzdálené napájení Svítí (s prodlevou maxmálně 2 mnut) Komunkátor Sants je přpojen k telefonní sít prostřednctvím rozhraní U USB Nesvítí Nemá význam Význam ndkace dod LED během uvádění do provozu 5. Jakmle jsou obě dody LED (lokální napájení a vzdálené napájení) zapnuty, komunkátor Sants zkontroluje, zda-l je zařízení přpojeno k analogovému nebo ISDN portu ústředny. Během této kontroly, která trvá maxmálně dvě mnuty, nemůže komunkátor Sants zpřístupnt žádnou svou funkc. 6. Během následující kontroly ukáže zelená doda LED vzdálené napájení provozní stav komunkátoru Sants. Vz také tabulka níže. Vzdálené napájení Provozní stav Další postup (doda LED) Nesvítí Analogový stav Koncové zařízení na rozhraní AB1 je přpraveno

19 Komunkátor SANTIS 13 k provozu. Všechna další koncová zařízení nejsou ještě přpravena k provozu. V analogovém stavu může být komunkátor Sants konfgurován pouze prostřednctvím rozhraní AB2 (vz kaptola Požadavky na straně 14). Svítí Stav ISDN Všechna koncová zařízení na rozhraních AB a sběrnc S jsou přpravena k provozu. Význam ndkace dod LED Vzdálené napájení po uvedení do provozu 7. Přpojte analogová koncová zařízení (tj. telefony, faxové přístroje třídy 2/3, modemy, atd.) k rozhraním AB, označeným AB1 a AB2. 8. Přpojte koncová zařízení ISDN (například ISDN telefony, počítače s kartam ISDN, faxovým přístroj skupny 4, atd.) ke sběrnc S, označené písmenem S. 9. Přpojte PC k rozhraní USB. Sants USB Dataktu popsuje nstalac a uvedení USB rozhraní do provozu. 10. Nastavte spínače sběrnce S do odpovídající polohy (vz také kaptola Vypínač sběrnce S na straně 9). 11. Nyní proveďte konfgurac. Vz také kaptola Konfgurace na straně 14. Konfgurace Než začnete používat přpojené koncové zařízení, je nutné defnovat následující nastavení komunkátoru Sants: - Základní konfgurace (vz strana 19) týká se základního nastavení parametrů komunkátoru Sants;

20 14 Komunkátor SANTIS - Rozšířená konfgurace (vz strana 21) zahrnuje nastavení, která se týkají přístupu ISDN. Důležté faktory, které je nutné vzít př konfgurac zařízení na vědomí, jsou uvedeny níže. Požadavky Základní konfgurace a rozšířená konfgurace jsou nastaveny na rozhraní AB, s použtím analogového koncového zařízení nebo aplkace lokální termnál Sants (Sants Local Craft Termnal). Aplkace lokální termnál Sants je počítačovým programem, určeným pro konfgurování komunkátoru Sants (vz kaptola Rozhraní USB na straně 6). Kaptola Konfgurace popsuje konfgurování s použtím analogového koncového zařízení. k Sants USB Dataktu popsuje způsob konfgurování komunkátoru Sants s pomocí aplkace lokální termnál Sants a důležté faktory, které je s přtom nutné uvědomt. Všeobecné nformace Př používání analogového koncového zařízení během konfgurace musí být toto zařízení vybaveno klávesam * a # a musí být přepnuté do režmu tónové volby. Použjte provozní pokyny pro koncové zařízení, kde je popsáno jak aktvovat tónovou volbu. Konfgurace, která byla nastavena, bude rovněž uchována v případě poruchy napájení. V nouzovém provozním režmu (vz kaptola Napájení na straně 8) nelze komunkátor Sants konfgurovat. Je možné pouze vypnout službu horká lnka Hotlne (HL) (vz kaptola Hotlne (HL) na straně 27). Heslo Některé parametry lze změnt pouze tehdy, pokud vložíte heslo (vz kaptola Postup konfgurace na straně 17). Heslo zná pouze síťový operátor a může je změnt s pomocí řídícího systému Sants (Sants Management System). Konfgurac komunkátoru Sants můžete provést v následujících provozních režmech: - IDSN stav; - Analogový stav;

21 Komunkátor SANTIS 15 - Režm offlne (bez přpojení do telefonní sítě). Tabulka níže ukazuje, které parametry můžete konfgurovat jako užvatel nebo síťový operátor prostřednctvím rozhraní AB1 nebo AB2. Konfgurace ve stavu ISDN Konfgurace prováděná užvatelem (bez hesla) Režm NT1+2AB NT1+2AB/CA omezení Mód Pargan Parametry AB1 Prostřednctvím AB1 / AB2 Prostřednctvím AB1 Prostřednctvím AB1 Parametry AB2 Prostřednctvím AB1 / AB2 Prostřednctvím AB2 Prostřednctvím AB2 Ostatní parametry * Prostřednctvím AB1 / AB2 Není oprávněná Není oprávněná NT1 Prostřednctvím AB1 / AB2 Konfgurace v režmu ISDN prováděná užvatelem * Parametry Konfgurace sběrnce S, Prorta nouzového režmu a Resetovat rozšířenou konfgurac. Konfgurace prováděná nstalujícím (s heslem) Režm NT1+2AB NT1+2AB/CA omezení Mód Pargan Parametry AB1 Prostřednctvím AB1 / AB2 Prostřednctvím AB1 Prostřednctvím AB1 Parametry AB2 Prostřednctvím AB1 / AB2 Prostřednctvím AB2 Prostřednctvím AB2 Ostatní parametry * Prostřednctvím AB1 / AB2 Prostřednctvím AB1 / AB2 Prostřednctvím AB1 / AB2 NT1 Prostřednctvím AB1 / AB2 Konfgurace v režmu ISDN prováděná operátorem sítě Konfgurace v analogovém stavu * Všechny parametry základní konfgurace a navíc parametry Konfgurace sběrnce S, Prorta nouzového režmu, Vícenásobné účastncké číslo (MSN) a Resetovat rozšířenou konfgurac z rozšířené konfgurace. Konfgurace prováděná užvatelem (bez hesla) Režm NT1+2AB NT1+2AB/CA omezení Parametry AB1 Prostřednctvím AB2 Není oprávněná Parametry AB2 Prostřednctvím AB2 Prostřednctvím AB2 Ostatní parametry * Prostřednctvím AB2 Není oprávněná

22 16 Komunkátor SANTIS Mód Pargan Není oprávněná Prostřednctvím AB2 Není oprávněná NT1 Prostřednctvím AB2 Konfgurace v analogovém režmu prováděná užvatelem * Parametry Konfgurace sběrnce S, Prorta nouzového režmu a Resetovat rozšířenou konfgurac. Konfgurace prováděná nstalujícím (s heslem) Režm NT1+2AB NT1+2AB/CA omezení Mód Pargan Parametry AB1 Prostřednctvím AB2 Prostřednctvím AB2 Prostřednctvím AB2 Parametry AB2 Prostřednctvím AB2 Prostřednctvím AB2 Prostřednctvím AB2 Ostatní parametry ** Prostřednctvím AB2 Prostřednctvím AB2 Prostřednctvím AB2 NT1 Prostřednctvím AB2 Konfgurace v analogovém režmu prováděná operátorem sítě ** Všechny parametry základní konfgurace a navíc parametry Konfgurace sběrnce S, Prorta nouzového režmu, Vícenásobné účastncké číslo (MSN) a Resetovat rozšířenou konfgurac z rozšířené konfgurace. Konfgurace v režmu offlne Rozhraní AB lze rovněž použít ke konfgurování komunkátoru Sants v režmu offlne (anž by byl přpojen k veřejné telefonní sít). Pokud toto provádíte, musíte zadat heslo pro ty samé parametry, které jste konfguroval v analogovém stavu (vz tabulka Konfgurace v analogovém režmu prováděná užvatelem na straně 16). Pokud je komunkátor Sants konfgurován v režmu offlne, v analogovém stavu nebo v provozním režmu NT1, po zvednutí sluchátka počkejte na konfgurační tón (zvláštní posloupnost tónů). Začněte s konfgurací jakmle tento tón uslyšíte. Konfgurační Př konfgurac postupujte následujícím způsobem (rovněž vz schéma procedura Postup konfgurace na straně 18): 1. Přpojte analogové koncové zařízení k odpovídajícím rozhraní AB (vz tabulka v kaptole Požadavky na stran 14). 2. Zvedněte sluchátko a počkejte na oznamovací tón. 3. Vytočte * * # 7 3 # #. Jakmle jste zadal poslední znak #, znovu se ozve dlouhý nepřerušovaný tón.

23 Komunkátor SANTIS Pouze pro operátora sítě: vložte <heslo> a potvrďte stskem klávesy #. Znovu se ozve dlouhý nepřerušovaný tón. Po vložení hesla můžete změnt jak parametry základní konfgurace, tak parametry konfgurace rozšířené. 5. Vložte <číslo parametru>. 6. Vložte <hodnotu parametru>. 7. Potvrďte zadané hodnoty stskem #. Pokud byla konfgurace úspěšná, aktvuje se dlouhý nepřerušovaný tón. Pokud byl aktvován obsazovací tón, konfgurace se nezdařla. V takovém případě pokračujte z bodu 5 a opakujte postup konfgurace. 8. Pokračujte s bodem 5 a nastavte další parametry. V opačném případě položte sluchátko. Kroky 3 až 5 konfguračního postupu musí být dokončeny během 60 sekund. V opačném případě bude konfgurování přerušeno a ozve se obsazovací tón. Zvedněte sluchátko a počkejte na oznamovací tón Vytočte * * # 7 3 # # Heslo Ne Ano Vložte <heslo> Vložte <číslo parametru> Vložte <hodnotu parametru> # Konfgurace dokončena Ne Ano

24 18 Komunkátor SANTIS Postup konfgurace Položte sluchátko Poznámky ke konfgurac V kaptolách Základní konfgurace a Rozšířená konfgurace jsou vedeny v tabulkách Číslo parametru a Hodnota parametru a Výchozí hodnota. Pokud jsou čísla parametrů odlšná pro rozhranní AB1 a AB2, je číslo pro rozhraní AB2 uvedeno v hranatých závorkách. (například [422]). Tovární nastavení hodnot parametrů lze nalézt ve sloupc Výchozí hodnota. Pops způsobu resetování parametrů komunkátoru Sants na základní hodnoty nastavení lze nalézt na straně 30 v kaptole Resetování rozšířené konfgurace. Napšte s konfgurační hodnoty do tabulky na přední část obálky. Takto budete moc vždy komunkátor Sants rychle a snadno v případě poruchy nakonfgurovat. Základní konfgurace Všeobecné Informace Tato kaptola popsuje způsob konfgurace komunkátoru Sants s použtím analogového koncového zařízení. Způsob konfgurace komunkátoru Sants s použtím rozhraní USB je popsán v užvatelské příručce k Sants USB Dataktu. Základní konfgurace se obvykle provádí pouze jednou.

25 Komunkátor SANTIS 19 Základní konfgurace může být defnována pouze operátorem sítě a to po zadání přístupového hesla. Režmy provozu Defnujte provozní režm komunkátoru Sants. Číslo parametru Hodnota parametru Výchozí hodnota = NT1+2AB 0 1 = Mód Pargan 2 = NT1 Př nastavování provozního režmu NT1+2AB/CA omezení pokračujte následujícím způsobem: 1. Nastavte provozní režm (číslo parametru 930) na 0 = NT1+2AB (vz tabulka výše). 2. Nastavte číslo parametru 920 na hodnotu 1 = přístup ke konfgurac pouze pro vlastní rozhraní AB (vz tabulka níže). Číslo parametru Hodnota parametru Výchozí hodnota = přístup ke konfgurac pro 0 obě rozhraní AB 1 = přístup ke konfgurac pouze pro vlastní rozhraní AB Pokud změníte provozní režm, neozve se potvrzovací tón na konc celého postupu. Provozní stav Zde defnujete, zda-l komunkátor Sants volí provozní stav (analogový nebo ISDN stav) automatcky, nebo během spouštění vždy přepíná do stavu ISDN. Číslo parametru Hodnota parametru Výchozí hodnota = vždy volt stav ISDN 1 1 = volt provozní stav automatcky

26 20 Komunkátor SANTIS Rozhraní USB Tyto parametry vám umožňují přepnout datový přenos na rozhraní USB nebo nkolv. Můžete konfgurovat komunkátor Sants v případě, že je rozhraní USB vypnuto. Číslo parametru Hodnota parametru Výchozí hodnota = rozhraní USB vypnuto 1 1 = rozhraní USB zapnuto Přenos volajícího čísla Tato funkce nemusí ve vaší verz Sants pracovat. Prosíme, kontaktujte svého síťového operátora, pokud máte jakékolv další dotazy ohledně této funkce. Zde můžete defnovat typ přenosu volajícího čísla z komunkátoru Sants do analogového koncového zařízení. Číslo parametru Hodnota parametru Výchozí hodnota = žádné 3 1 = DTMF 2 = FSK Bell 3 = FSK ITU Údržba Pro účely údržby může komunkátor Sants odesílat testovací sgnál na rozhraní U nebo S. Číslo parametru Hodnota parametru Výchozí hodnota = žádné 0 1 = 2 khz pulsy na rozhraní S 2 = 96 khz pulsy na rozhraní S 3 = pulsy na rozhraní U Rozšířená konfgurace Tato kaptola popsuje způsob konfgurace komunkátoru Sants s použtím analogového koncového zařízení. Způsob konfgurace komunkátoru Sants s použtím rozhraní USB je popsán v užvatelské příručce k Sants USB Dataktu. Rozšířená konfgurace se týká jednotlvých způsobů použtí komunkátoru Sants. Rozšířená konfgurace může být nastavena operátorem sítě, nebo užvatelem komunkátoru Sants. Pro uspokojvý provoz komunkátoru Sants je nutné nastavt mnmálně

27 Komunkátor SANTIS 21 následující parametry: - Vícenásobné účastncké číslo (MSN), vz strana 21; - Typ koncového zařízení (HLC), vz strana 23; - Prorta nouzového režmu, vz strana 23; Vícenásobné účastncké číslo (Vícenásobné účastncké číslo (MSN)) Zde můžete defnovat čísla ze (MSN) Váš operátor sítě vám poskytl několk čísel ze seznamu pro port ISDN seznamu, na která by mělo analogové koncové zařízení odpovídat na rozhraní AB (například faxový přístroj by měl odpovídat na analogovém rozhraní AB1 pouze na číslo ). Vícenásobné účastncké číslo pro koncové zařízení ISDN musí být nastaveno na koncové zařízení ISDN. Každé rozhraní AB má tř paměťové pozce pro uložení vícenásobného účastnckého čísla. Pokud s vyberete nenaprogramovat všechny tř pozce, nastavte ty, které nebudou používány, na hodnotu Deaktvace rozhraní AB pro příchozí volání se provádí nastavením všech tří paměťových pozc na hodnotu Analogové koncové zařízení na rozhraní AB je ncméně stále dostupné pro odchozí volání. Číslo parametru Hodnota parametru Výchozí hodnota 111; [112] Paměťová pozce 1 (pro MSN) 121; [122] Paměťová pozce 2 (pro MSN) ; [132] Paměťová pozce 3 (pro MSN) Z továrního nastavení není v paměťové pozc 1 nastaveno žádné číslo. V takovém případě budou všechna volání přesměrována na obě rozhraní AB. Resetování tohoto stavu provedete tak, že nezadáte žádné číslo pro hodnotu parametru během konfgurace (tj. například 111# nebo 112#). Zadávat celé číslo z telefonního seznamu není pro vícenásobné účastncké číslo nutné. Pokud bylo například zadáno vícenásobné účastncké číslo , a , postačuje naprogramovat pouze odlšná koncová čísla 0, 1 a 2. Je dobré aktvovat funkc Odlšné vyzvánění (vz kaptola Odlšné vyzvánění na straně 26), abyste mohl dentfkovat jednotlvá účastncká čísla, pod kterým jste volán. V provozních stavech NT1+2AB/CA omezení a Mód Pargan může být tento parametr změněn pouze po zadání hesla, tj. pouze operátorem sítě.

28 22 Komunkátor SANTIS Subadresa S pomocí služby Subadresa můžete rozšířt rozsah adres na rozhraní AB. Stejně jako lze defnovat vícenásobná účastncká čísla MSN, je možné takto nastavt subadresy. To znamená, že koncové zařízení bude odpovídat pouze na rozhraní AB, pokud jsou vícenásobné účastncké číslo MSN a subadresa správné. Ncméně subadresa nemusí být volajícím odeslána. Pokud komunkátor Sants nepřjme subadresu (například protože j volající neodeslal), všechna koncová zařízení na rozhraní AB, kterým bylo přděleno vícenásobné účastncké číslo MSN, odpoví (vz kaptola Vícenásobná účastncká čísla MSN na straně 21). Číslo parametru, AB1; [AB2] Hodnota parametru 161; [162] Paměťová pozce pro subadresy Výchozí hodnota Odesílání subadres Pokud budete volat užvatele a chcete současně odeslat subadresu, postupujte následujícím způsobem: * 8 9 * <číslo ze seznamu> * <subadresa> Posloupnost kláves pro tuto službu je specfcká podle sítě a nemusí vám tedy pracovat správně. V takovém případě toto konzultujte s vaším síťovým operátorem. Jednoduše vytočte <číslo ze seznamu> a zavolejte užvatele bez subadresy. Typ koncového zařízení (HLC) Kromě vícenásobného účastnckého čísla MSN musíte rovněž defnovat službu ISDN (typ koncového zařízení HLC) pro nalogování (přhlášení) koncového zařízení. Číslo parametru, AB1; Hodnota parametru Výchozí hodnota [AB2] 221; [222] 0 = audo 0 1 = telefon 2 = fax 2/3 analogový 3 = modem

29 Komunkátor SANTIS 23 Prorta nouzového režmu Poznámky - nastavte službu ISDN na hodnotu 0 = audo, pokud mají být k rozhraní AB přpojeny odlšné typy koncových zařízení (například fax a telefon) nebo víceúčelové koncové zařízení (například faxovací zařízení s ntegrovaným telefonním záznamníkem nebo modem s ntegrovaným faxem). - S nastavením 0 = audo jsou všechna volání směrována na odpovídající rozhraní AB. V nouzovém režmu (vz kaptola Napájení na straně 8) jsou přpravena k provozu pouze koncová zařízení na rozhraních AB nebo jedné koncové zařízení s prortou nouzového režmu na sběrnc S. Zde defnujete, které rozhraní má být aktvní v nouzovém režmu. Číslo parametru Hodnota parametru Výchozí hodnota = prorta nouzového 1 režmu na sběrnc S 1 = prorta nouzového režmu na rozhraních AB Pokud přdělíte prortu nouzového režmu na sběrnc S, aktvujte prortu nouzového režmu pouze na jedném koncovém zařízení. Prorta nouzového režmu musí být deaktvována na všech ostatních koncových zařízeních ISDN. Konfgurace prorty nouzového režmu na koncových zařízeních ISDN je popsána v odpovídajících pokynech k provozu. Pokud je prorta nouzového režmu přdělena rozhraní AB, všmněte s prosím následujícího: - Deaktvujte prortu nouzového režmu na všech koncových zařízeních ISDN (vz pokyny k provozu pro odpovídající koncové zařízení); - Všechna volání jsou směrována na obě rozhraní AB, bez ohledu na vícenásobné účastncké číslo; - Rozhraní AB, na kterém je příchozí volání přjato jako první, je to rozhraní, které má prortu; - Pokud jsou během výpadku napájení aktvní obě rozhraní ABV, volání je přerušeno na rozhraní AB. V provozním stavu NT1+2AB/CA omezení může být tento parametr změněn pouze po zadání hesla, tj. pouze operátorem sítě. Tento parametr není k dspozc v provozních režmech Mód Pargan a NT1.

30 24 Komunkátor SANTIS Konfgurace sběrnce S defnována podle nstalace sběrnce S. Konfgurace sběrnce S (vz následující dva obrázky) musí být Krátká pasvní sběrnce Rozšířená pasvní sběrnce Číslo parametru Hodnota parametru Výchozí hodnota = Krátká pasvní sběrnce 0 1 = Rozšířená pasvní sběrnce V provozním stavu NT1+2AB/CA omezení může být tento parametr změněn pouze po zadání hesla, tj. pouze operátorem sítě. Přpojení na pobočkovou ústřednu Tyto parametry budou potřeba změnt pouze pokud přpojujete pobočkovou ústřednu (PABX) k analogovým rozhraním. Zde defnujete, zda-l volání bude směrováno na obě rozhraní AB nebo pouze na jedné. Pro napojení PABX může být příchozí volání směrováno pouze na jedné rozhraní AB. Číslo parametru Hodnota parametru Výchozí hodnota = Pobočková ústředna PABX 0 není přpojena 1 = Pobočková ústředna PABX je přpojena

31 Komunkátor SANTIS 25 Resetování zpožděného zavěšení lnky Zde můžete defnovat, zda-l (vy jste volaná strana) budou volání odpojena okamžtě poté, co položíte sluchátko, nebo až po specfcké době (zpožděné zavěšení lnky). S aktvovaným zpožděným zavěšením lnky může volaná strana zavěst sluchátko a znovu přjmout hovor během doby, po kterou zpožděné zavěšení trvá, a to buď na shodném, nebo na jném koncovém zařízení na stejném rozhraní AB. Rovněž můžete přjmout volání na koncovém zařízení, které je přpojeno na odlšné rozhraní (například na ISDN telefonu na rozhraní sběrnce S). Odpovídající pokyny jsou uvedeny v kaptole Přenostelnost koncových zařízení (TP) na straně 37. Číslo parametru, AB1; [AB2] Hodnota parametru Výchozí hodnota 311; [312] 0 = žádné 1 1 = 120 sekund Nastavte tento parametr na hodnotu 0 = žádné, pokud má být k lnce přpojen fax (skupna 2/3), analogový modem nebo telefonní záznamník. Potlačení tarfních pulsů (AOC) Mnoho koncových zařízení může být rušeno Tarfní mpulsy 16kHz (AOC). Proto je možné potlačt pulsy, pokud přpojujete následující koncová zařízení k rozhraní AB: - Faxovací zařízení; - Modem. Číslo parametru, AB1; Hodnota parametru Výchozí hodnota [AB2] 331; [332] 0 = potlačt tarfní pulsy 1 1 = posílat tarfní pulsy

32 26 Komunkátor SANTIS Odlšné vyzvánění Tuto službu můžete používat k defnování, zda-l přpojený telefon má vyzvánět odlšně, v závslost na volaném čísle, nebo nkolv. Podle různých ntervalů mez zvoněním můžete dentfkovat, které číslo ze seznamu je voláno. Tř paměťové pozce pro vícenásobná účastncká čísla mají přdělena následující vyzvánění za normálního provozu: Tón zvonění Pauza Vyzvánění Během nouzového provozu je pauza mez jednotlvým zvoněním o 1 sekundu delší (platí hodnoty v závorkách). Číslo parametru, Hodnota parametru AB1; [AB2] 541; [542] 0 = shodné vyzvánění pro všechny MSN 1 = odlšné vyzvánění Výchozí hodnota 0 Hotlne (HL) Pokud je aktvována služba Hotlne (HL) (horká lnka), bude automatcky vytočeno předem defnované číslo, jakmle zvednete sluchátko. Tato služba je určena například pro nouzová volání dětm nebo pro poplachy. Př používání této služby postupujte následujícím způsobem: 1. Defnujte číslo ze seznamu (Hotlne (HL)). 2. Aktvujte službu horké lnky. Defnování čísla ze seznamu (Hotlne (HL))

33 Komunkátor SANTIS 27 Číslo parametru, Hodnota parametru Výchozí hodnota AB1; [AB2] 181; [182] Číslo Hotlne (HL) ze seznamu Aktvace služby horké lnky Číslo parametru, Hodnota parametru Výchozí hodnota AB1; [AB2] 191; [192] 0 = deaktvování horké lnky 0 1 = aktvování horké lnky Tato služba může být aktvována nebo deaktvována kdykolv. Přednastavené číslo zůstává uloženo v pamět. Pokud aktvujete tuto funkc bez defnování čísla, nemůžete toto rozhraní používat pro odchozí volání. Stejně jako dříve je rozhraní přístupné pro příchozí volání. Deaktvac této služby provedete zadáním konfguračního nastavení po zvednutí sluchátka, v opačném případě je automatcky ustaveno spojení. V nouzovém režmu lze rovněž tuto službu deaktvovat. Ncméně nelze j v tomto režmu aktvovat. Nepředání Tuto službu můžete použít tehdy, pokud chcete volané straně zabránt dentfkace v zobrazení vašeho čísla, pokud telefonujete. Nastavení, které jste volajícího (CLIR) provedl zde, se použje pro každý telefonát. Bez ohledu na toto nastavení můžete aktvovat nebo deaktvovat tuto službu pro každé volání (vz kaptola Nepředání dentfkace volajícího (CLIR) pro jednotlvá volání na straně 37). Číslo parametru, Hodnota parametru Výchozí hodnota AB1; [AB2] 411; [412] 0 = nezobrazovat číslo volajícího 1

34 28 Komunkátor SANTIS 1 = zobrazovat číslo volajícího Zamezení předá- Tuto službu aktvujte tehdy, pokud číslo volané strany nemá být ní dentfkace zobrazeno straně volající. propojené přípojky (COLR) Číslo parametru, Hodnota parametru Výchozí hodnota AB1; [AB2] 421; [422] 0 = nezobrazovat číslo 1 1 = zobrazovat číslo Čekání hovoru (CW) Zde můžete defnovat, zda-l budete nformován o čekajícím volání tónem, pokud právě telefonujete s někým jným. Tato služba musí být nejprve aktvována na ústředně, což u Českého Telecomu jž je.

35 Komunkátor SANTIS 29 Aktvace a deaktvace služby u komunkátoru Sants Číslo parametru, Hodnota parametru Výchozí hodnota AB1; [AB2] 341; [342] 0 = nesgnalzovat čekající hovor 1 1 = sgnalzovat čekající hovor Deaktvujte čekající hovor na odpovídajícím rozhraní AB, pokud má být přpojeno zařízení, jako například modem, fax nebo víceúčelové koncové zařízení (například faxovací zařízení s ntegrovaným telefonním záznamníkem nebo modem s ntegrovaným faxem). Způsob přjímání čekajícího volání je popsán v kaptole Čekání hovoru na straně 36. Resetování rozšířené konfgurace Tato funkce resetuje parametry rozšířené konfgurace na výchozí nastavené hodnoty. Parametry základní konfgurace se tímto njak nezmění. Výchozí hodnoty je možné nalézt v kaptole Rozšířená konfgurace na straně 21 a na přední část obálky. Číslo parametru Hodnota parametru = Resetovat rozšířenou konfgurac V provozních režmech NT1+2AB/CA omezení a Mód Pargan nejsou resetovány následující parametry: - Vícenásobné účastncké číslo (MSN); - Prorta nouzového režmu;

36 30 Komunkátor SANTIS Příklady - Konfgurace sběrnce S. Potřebujete nakonfgurovat rozhraní AB1 následujícím způsobem: konfgurování - Vícenásobné účastncké číslo (MSN) = ; - Subadresa = 10; - Typ koncového zařízení (HLC) = telefon; - Prorta nouzového režmu = sběrnce S. Postupujte proto následujícím způsobem: 1. Zvedněte sluchátko a počkejte na oznamovací tón. 2. Vytočte * * # 7 3 # # a počkejte znovu na oznamovací tón. 3. Zadání vícenásobného účastnckého čísla (MSN) = na rozhraní AB1 provedete vytočením #. Oznamovací tón bude aktvován. 4. Zadání subadresy = 10 na rozhraní AB1 provedete vytočením #. Oznamovací tón bude aktvován. 5. Zadání typu koncového zařízení (HLC) = telefon na rozhraní AB1 provedete vytočením #. Oznamovací tón bude aktvován. 6. Zadání prorty nouzového režmu = sběrnce S na rozhraní AB1 provedete vytočením #. Oznamovací tón bude aktvován. 7. Zavěste sluchátko. Užvatelsky přívětvé telefonování Všeobecné nformace Služby popsané níže se týkají pouze analogového koncového zařízení přpojeného k rozhraním AB. Analogové koncové zařízení musí mít klávesy * a # a musí být přepnuté do režmu tónové volby. Zkontrolujte toto s ohledem na pokyny k používání vašeho analogového koncového zařízení. Kromě toho musí být komunkátor Sants uveden do stavu ISDN. To je naznačeno dodam LED (vz kaptola Dody LED na straně 10). Způsob použtí těchto služeb s koncovým zařízením ISDN je popsán v návodu k použtí pro příslušné zařízení. Jeden způsob používání těchto služeb je pomocí tlačítka flash

37 Komunkátor SANTIS 31. V závslost na koncovém zařízení je tato klávesa někdy rovněž označena jako nebo. UPOZORNĚNÍ: Vždy před započetím nového volání položte sluchátko alespoň na 1 sekundu. V opačném případě může být vaše předchozí volání převedeno do režmu vyčkávání a bude nadále zpoplatněno (vz kaptola Dotazovací volání / přdržení na straně 34. Některé ze služeb popsané v těchto pokynech nebudou možná podporovány vaší telefonní sítí nebo za ně budete muset zaplatt. Prosíme, kontaktujte svého síťového operátora, pokud máte k tomuto tématu nějaké dotazy. Dokončení spoje- Funkce Dokončení spojení k obsazenému účastníkov (CCBS) ní k obsazenému umožňuje spojení s obsazeným účastníkem automatcky, jakmle účastníkov (CCBS) tento účastník položí sluchátko. Tato služba je dostupná pouze tehdy, poskytuje-l j Váš telekomunkační operátor. Aktvace Volaný účastník je obsazen. Vytočte R * 3 7 #. Pokud byla služba aktvována úspěšně, uslyšíte první potvrzovací tón po dobu 3 sekund a poté znovu obsazovací tón. Zavěste sluchátko.

38 32 Komunkátor SANTIS Automatcké dokončení Jakmle bude obsazená lnka uvolněna, váš telefon zazvoní. Po zvednutí sluchátka bude automatcky druhá strana zavolána. Pokud do 15 sekund nepřjmete zpětné volání upozornění, bude automatcké dokončení zrušeno. Deaktvace Deaktvac aktvované služby Dokončení spojení k obsazenému účastníkov (CCBS), protože jž není nutné, provedete následujícím způsobem: 1. Zvedněte sluchátko a počkejte na oznamovací tón. 2. Vytočte # 3 7 #. Uslyšíte potvrzovací tón. Pokud bylo aktvováno několk zpětných volání, jsou zrušeny všechny. Dotazování 1. Zvedněte sluchátko a počkejte na oznamovací tón. 2. Vytočte * # 3 7 #. Dotážete se, zda-l je automatcké dokončení spojení obsazenému účastníkov aktvní, nebo ne. Pokud je aktvován potvrzovací tón, alespoň jedno dokončení je aktvní, v opačném případě by se ozval obsazovací tón. V závslost na koncovém zařízení je klávesa Flash někdy rovněž označena jako nebo. Přesměrování Přesměrování volání (CFx) může být použto pro přesměrování volání (CFx) příchozích hovorů na jakýkolv jný port (třetí účastník s číslem C, například moblní telefon). Komunkátor Sants podporuje následující typy přesměrování hovorů: Bezpodmínečné Hovor je přesměrován okamžtě na jný port. Telefon v tomto případě an nezazvoní,

39 Komunkátor SANTIS 33 Neodpovídá Hovor je přesměrován v tom případě, že nebude zodpovězen v určté době. Během této doby je možné telefonát přjmout. Obsazeno Hovor je přesměrován v tom případě, že volaný port je jž obsazen. Následující tabulka vysvětluje způsob, jak naprogramovat jednotlvé typy přesměrování hovorů: Funkce Bezpodmínečné Neodpovídá Obsazeno Aktvace * 2 1 * <C-číslo> # * 6 1 * <C-číslo> # * 6 7 * <C-číslo> # Dotazování * # 2 1 # * # 6 1 # * # 6 7 # Deaktvace # 2 1 # # 6 1 # # 6 7 # Přesměrování volání Posloupnost kláves pro tuto službu je specfcká podle sítě a nemusí vám tedy pracovat správně. V takovém případě toto konzultujte s vaším síťovým operátorem. Poznámky - Přesměrovány budou pouze hovory na vícenásobná účastncká čísla MSN, která jsou zadaná do paměťové pozce 1. Proto byste se měl ujstt, že jste naprogramoval vícenásobná účastncká čísla MSN právě do této pozce 1. - Přesměrování hovorů se týká všech koncových zařízení spojení ISDN a nkolv pouze koncových zařízení, pro které programujete přesměrování hovorů. - Pokud bude služba přesměrování hovorů bezpodmínečně aktvována, uslyšíte ve sluchátku specfcký tón. V závslost na koncovém zařízení je klávesa Flash někdy rovněž označena jako nebo. Dotazovací Dotazovací volání / přdržení se požívá pro přdržení aktvní volající lnky volání / přdržení (druhý účastník) kvůl aktvování dotazovacího hovoru s jným účastníkem (třetí účastník). Poté je možné přepínat volně mez jednotlvým účastníky, aktvovat konferenční hovory se třetí stranou nebo aktvovat službu Explctní předání volání (ECT). Dotazovací volání Máte spojení s druhým účastníkem. 1. Vytočte R a počkejte na oznamovací tón. 2. Zadejte <číslo ze seznamu> účastníka C.

40 34 Komunkátor SANTIS Spojení bude udrženo za následujících podmínek: - Třetí strana nemůže být dosažena; - Bylo vytočeno nesprávné číslo ze seznamu; - Provedl jste nesprávnou operac. Položte sluchátko a počkejte na vyzvánění. Zvedněte sluchátko a provede se automatcké spojení s volanou stranou (druhý účastník). Máte aktvní spojení s druhým účastníkem a přdržené volání s třetím účastníkem. Možnost jsou následující: Uvolněte přdržené volání a pokračujte s aktvním hovorem 1. Vytočte R a počkejte na oznamovací tón. 2. Vytočte 0. Uvolněte aktvní volání a znovu sestavte přdržený hovor 1. Položte sluchátko. 2. Zvedněte sluchátko a provede se automatcké spojen s přdrženým voláním. Nebo: 1. Vytočte R a počkejte na oznamovací tón. 2. Vytočte 1. Přepněte mez dvěma volajícím stranam 1. Vytočte R a počkejte na oznamovací tón. 2. Vytočte 2. Mez oběma účastníky můžete přepínat vytočením R2. Aktvujte konferenční hovor se třetí stranou 1. Vytočte R a počkejte na oznamovací tón. 2. Vytočte 3. Explctní předání volání (ECT) Pomocí této funkce můžete ukončt váš telefonát a propojt dvě strany, se kterým máte spojení. Pokud chcete této služby využít, musíte být spojen s účastníkem a další účastník musí být v režmu přdrženého hovoru. Př aktvac této služby postupujte následujícím způsobem: 1. Vytočte R a počkejte na oznamovací tón. 2. Vytočte Zavěste sluchátko. Pokud přdržený účastník bude na přdrženém volání a zavěsí

41 Komunkátor SANTIS 35 sluchátko, nepovede k vytvoření spojení an jedna z kombnací stsků kláves: R0, R1, R2, R3 an R4. Nedojde ke spojení s posledním aktvním účastníkem a nebude an aktvován oznamovací tón. Položte sluchátko a počkejte na zazvonění. Zvedněte sluchátko a provede se automatcké znovuspojení s posledním aktvním volajícím. Třístranná konference (3PTY) Tato služba umožňuje třem stranám současně navzájem komunkovat. Aktvace 1. Vytočte R a počkejte na oznamovací tón. 2. Zadejte <číslo ze seznamu> třetího účastníka. 3. Vyčkejte, dokud nebudete spojen se třetím účastníkem. 4. Vytočte R a počkejte na oznamovací tón. 5. Vytočte 3. Nyní bude třetí strana aktvována. Přepněte mez dvěma volajícím stranam 1. Vytočte R a počkejte na oznamovací tón. 2. Vytočte 2. Nyní můžete přepínat mez dvěma stranam podle potřeby, a to pouhým vytočením R2 nebo využtím služby Explctní předání volání (ECT) (vz strana 34). Deaktvace Zavěste sluchátko a uvolní se konferenční hovor se třetí stranou. Všechna spojení budou automatcky uvolněna. V závslost na koncovém zařízení je klávesa Flash někdy rovněž označena jako nebo. Čekání hovoru Tato funkce je k dspozc pouze tehdy, byla-l aktvována. Vz kaptola (CW) Čekání hovoru (CW) na straně 29. Během volání bude aktvován tón čekajícího hovoru pro další příchozí volání. Možnost jsou následující: Odmítněte čekající hovor 1. Vytočte R a počkejte na oznamovací tón.

42 36 Komunkátor SANTIS 2. Vytočte 0. Ukončete aktuální hovor a pokračujte s čekajícím hovorem 1. Zavěste sluchátko a počkejte na vyzvánění. 2. Zvedněte sluchátko a provede se automatcké spojení s čekajícím účastníkem. Nebo: 1. Vytočte R a počkejte na oznamovací tón. 2. Vytočte 1. Přesměrujte aktuální hovor na čekání a přjměte čekající hovor 1. Vytočte R a počkejte na oznamovací tón. 2. Vytočte 2. Identfkace zlomyslného Mez dvěma volajícím stranam můžete přepínat vytočením R2, aktvovat třístrannou konferenc (3PTY) nebo využít službu Explctní předání volání (ECT), vz strana 35. Máte možnost zjstt původ zlomyslného telefonátu (sledování hovoru). Tuto funkc použjte za následujících stuací: volání - Během hovoru; - Na konc hovoru: pokud anonymní volající strana jž zavěsla sluchátko, máte nyní pouze několk sekund k aktvac této služby. Aktvace 1. Vytočte R a počkejte na oznamovací tón. 2. Vytočte * 3 9 #. Ozve se potvrzující tón. 3. Položte sluchátko. Volání můžete ukončt pouze tehdy, pokud jste aktvoval službu. Tuto službu musíte mít předplacenou u svého síťového operátora. Operátor sítě dentfkuje zlomyslné volání v podobě zaznamenání čísla ze seznamu a doby trvání hovoru. Přenostelnost koncových zařízení (TP) Aktuální hovor můžete přdržet a poté jej pozděj znovu aktvovat, rovněž vz kaptola Resetování zpožděného zavěšení lnky na straně 25. Je zde několk možností: - Přjměte hovor na jném koncovém zařízení; - Přepojte koncové zařízení do jné zásuvky. Pokud je spojení přdrženo delší dobu než 2 mnuty (tato doba závsí na sít), je přerušeno automatcky. Přdržení hovoru 1. Vytočte R a počkejte na oznamovací tón.

43 Komunkátor SANTIS Vytočte * 7 9 <přdržovací kód> # a provede se odpojení od volající strany. Obnovení hovoru Vytočte * 7 9 <přdržovací kód> # a provede se obnovení spojení s volající stranou. Zadání přdržovacího kódu je voltelné u analogových koncových zařízení se kód může skládat až z 8 čísel (0, 1, 2 9). ISDN koncová zařízení obvykle používají maxmálně 2 čísla. V závslost na typu ISDN koncového zařízení je přdržovací kód defnován předem, nebo jej může užvatel změnt. Další nformace lze nalézt v návodu k použtí vašeho koncového zařízení. Tuto službu nepoužívejte, pokud máte čekající hovor. Zamezení dent- Službu Zamezení dentfkace přpojené přípojky (CLIR) (vz také strana fkace přpojené 28) používáte k defnování, zda-l má být vaše číslo zobrazeno přípojky (CLIR) volanému účastníkov. Služba Zamezení dentfkace přpojené přípojky pro jednotlvá (CLIR) pro jednotlvá volání se na rozdíl od prvního případu týká pouze volání jednotlvých volání. Můžete defnovat pokaždé, zda-l má být vaše číslo zobrazeno, nebo nkolv. Tuto funkc musíte pro každé nové volání aktvovat nebo deaktvovat. Nezobrazovat vaše číslo ze seznamu volanému účastníkov 1. Zvedněte sluchátko. 2. Vytočte * 3 1 * <číslo ze seznamu>. Zobrazovat vaše číslo ze seznamu volanému účastníkov 1. Zvedněte sluchátko. 2. Vytočte # 3 1 * <číslo ze seznamu>. Zamezení odchozího volání Poznámky: - Tato služba je automatcky deaktvována na konc každého hovoru. - Tuto službu musíte mít u svého operátora předplacenou. Službu zamezení odchozího volání použjte k zablokování specfckých odchozích hovorů. Budete muset zvolt řadu telefonních čísel, kterých se tato služba týká, a to jž př regstrací ISDN spojení. Pokud chcete mít odlšnou sadu čísel pro zamezení odchozího volání, musíte s tuto funkc předplatt u svého síťového operátora. Aktvace a deaktvace zamezení odchozího volání je chráněna heslem. Přístupového heslo zamezení odchozího volání (<zamezovací heslo>) se skládá přesně ze 4 čísel. (0, 1, 2 9). Přístupového heslo zamezení odchozího volání vám bylo přděleno př potvrzení regstrace.
