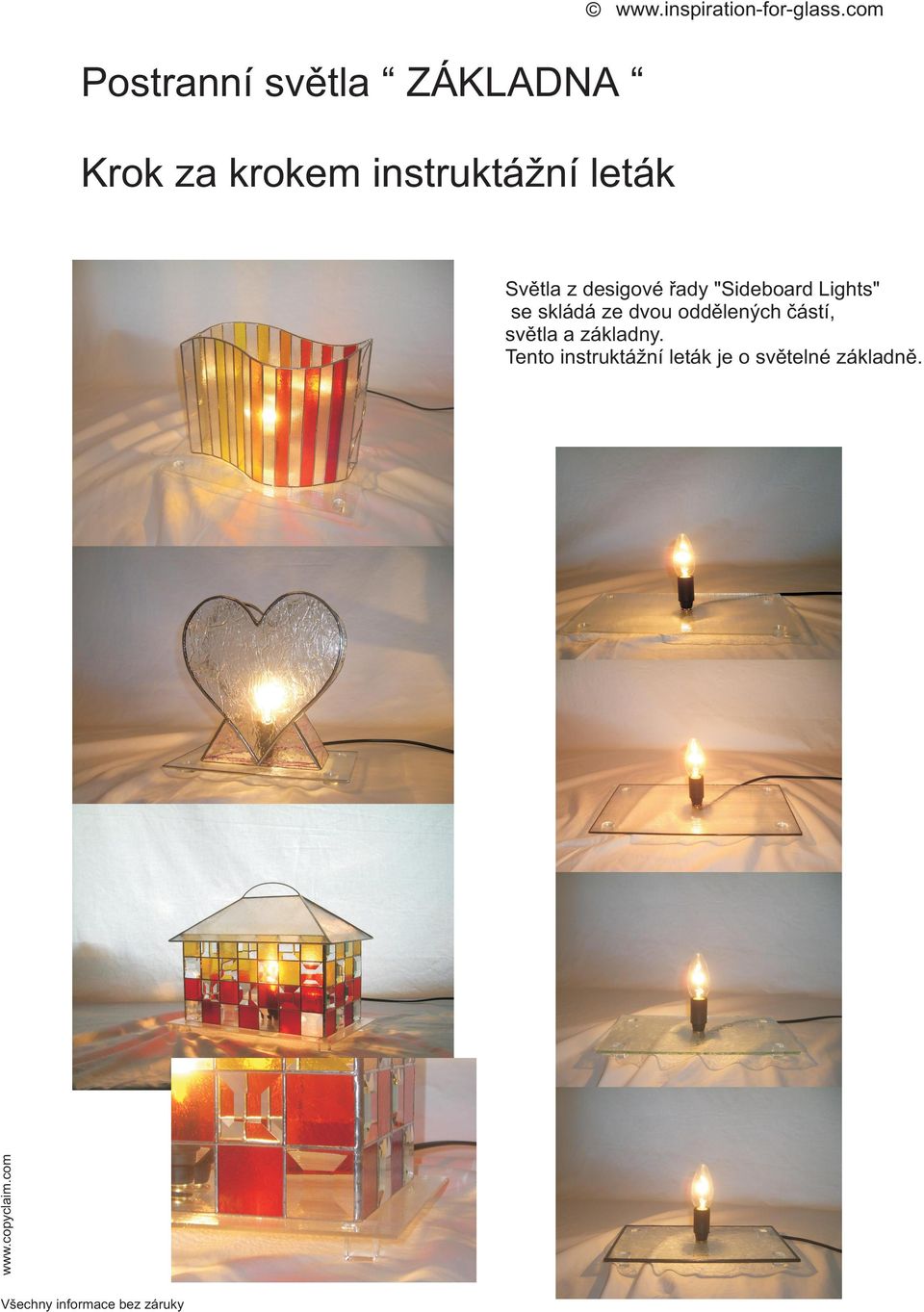

1 Postranní světla ZÁKLADNA Krok za krokem instruktážní leták Světla z desigové řady "Sideboard Lights" se skládá ze dvou oddělených částí, světla a základny. Tento instruktážní leták je o světelné základně.

2 Následující kroky vám ukáží jak vyrobit světelnou základnu postranního světla včetně elektrického systému. 1 4 cm dn 2 Nejprve uřízněte tabuly na velikost danou vzorem. 6 Diamanty potažený brusný blok č.p Pokud nechcte pájit hrany, zahlaďte je pomocí brusného bloku Bruste s trochou vody.!! Nikdy nebruste na sucho!! 7 8 Označte střed tabule, aby jste do něj mohli vyvrtat díru. 9 Vyvrtejte díru pomocí 6mm brousící hlavy pro váší brusku. Je, ale o trochu jednoduší vyvrtat díru pomocí sklářského vrtacího stroje. 10 Nejdříve vybrousíte do skla zářez.!! Doplňujte vodu na straně kde brousíte!! Použijte houbu pro dodání dostatečného množství vody při broušení. Podržte tabuly v úhlu proti brousné hlavě.pracujte pouze s velmi malým tlakem. 11 Základna je vyrobena z kusu skla 20 x 34 cm s 12mm vyvrtanou dírou uprostřed a čtyřmi malými skleněnými cylindy jako nohy, které jsou přilepeny k rohům základny 4 Rozmysleli jste se jaké sklo použijete? Dobře. Tak začneme... 5 Velikost základny závisí na velikosti světla. Pro správnou velikost, použijte vzor z daného projektu. V závislosti na designu světla, vypadají čiré skla s trochou barevých částic báječně, například Bullseye MardiGras Spectrum 100 seedy ledované glass kla á zá eln Svět výběr skla příklady: Bullseye Fi Bullseye Fi čiré texturované skla duhová potažená 3 x3 a 20 12

3 První průlom je vytvořen. 13 Nyní seshora zalévejte brusnou hlavu - dokud není díra vyvrtaná. 14 Vybruste díru až do cca 12mm v průměru. Později se tudy musí prostrčit 10 mm drát. Nyní vyčistěte tabuly. 15 Přilepte malé nohy pod skleněnou tabuly. Proto UV-lepidlo funguje nejlépe. Fotka ukazuje jak umístit nohy před lepením. 16 Ze skušeností vyplívá, že vzdálenost 2,5 cm od hran je ideální. Nyní jsou skleněné nohy ve správné pozici.. 2,5cm 2,5cm Dejte kapku UV lepidla na každou nohu. 19 Opatrně položte tabuly na nohy.. 20 Minimální korekce pozice jsou stále možné. 21 Nyní UV-lampou aktivujte lepidlo. Po pár sekundách je spojení již pevné. 22..na druhé straně 23 Položte světlo velmi blízko k lepené oblasti. To je důležité zejména u nepříliš výkoných UV- lamp. 24

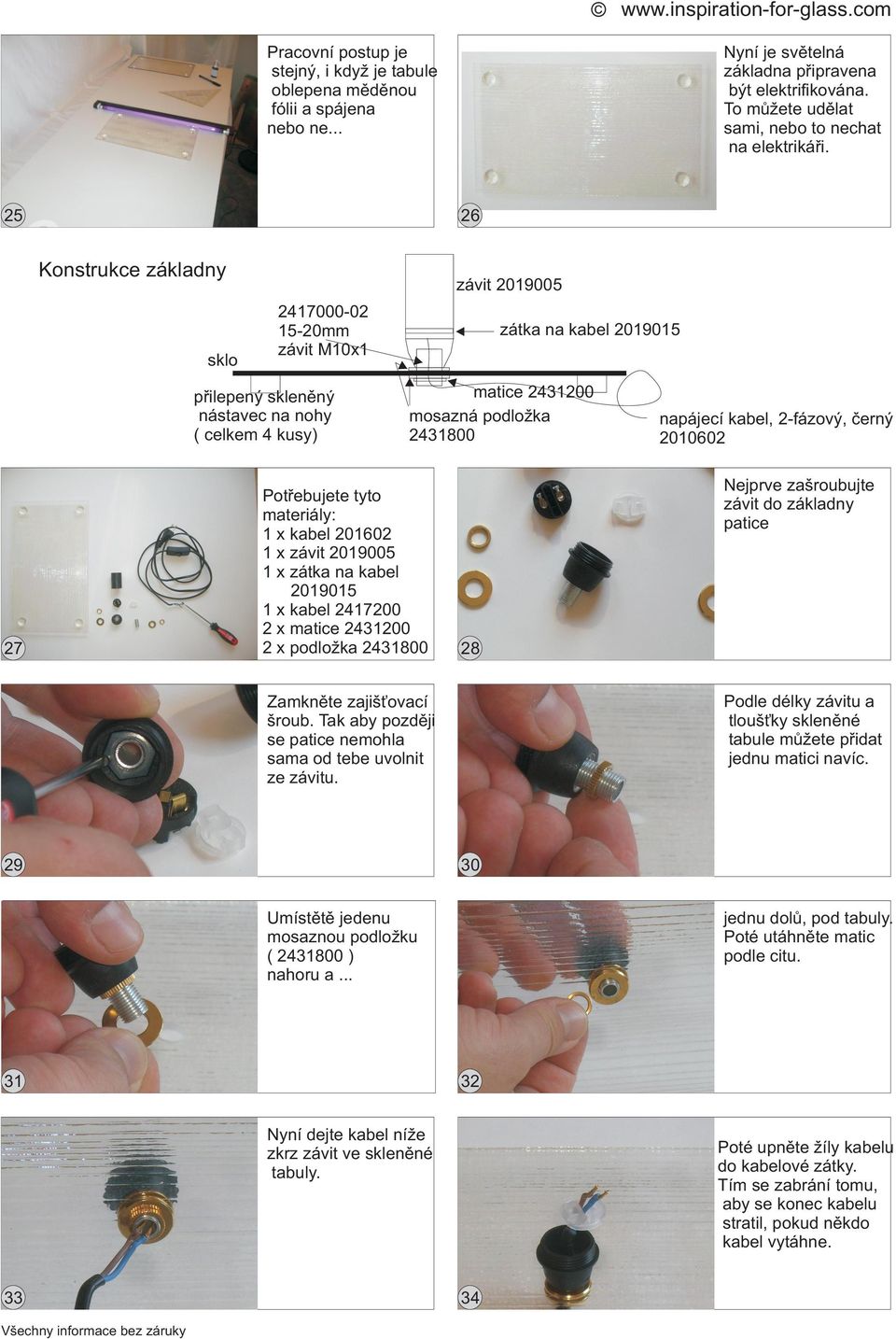

4 Pracovní postup je stejný, i když je tabule oblepena měděnou fólii a spájena nebo ne Nyní je světelná základna připravena být elektrifikována. To můžete udělat sami, nebo to nechat na elektrikáři. 26 Konstrukce základny sklo závit mm závit M10x1 přilepený skleněný nástavec na nohy ( celkem 4 kusy) 27 zátka na kabel matice mosazná podložka Potřebujete tyto materiály: 1 x kabel x závit x zátka na kabel x kabel x matice x podložka Nejprve zašroubujte závit do základny patice 28 Podle délky závitu a tloušťky skleněné tabule můžete přidat jednu matici navíc. Zamkněte zajišťovací šroub. Tak aby později se patice nemohla sama od tebe uvolnit ze závitu Umístětě jedenu mosaznou podložku ( ) nahoru a... jednu dolů, pod tabuly. Poté utáhněte matic podle citu Nyní dejte kabel níže zkrz závit ve skleněné tabuly. 33 napájecí kabel, 2-fázový, černý Poté upněte žíly kabelu do kabelové zátky. Tím se zabrání tomu, aby se konec kabelu stratil, pokud někdo kabel vytáhne. 34

5 Jemně našroubujte konce žil kabelu. 35 Teď vložte kabelouvou zátku do základny zásuvky a nyní našroubujte vršek zásuvky...vložte prostřední část závit do základny zásuvky. Připraveni! Gratulujeme!! 39 Dobrá práce!! 40 Světlo volně stojí na světelné základně -pevná montáž se neplánuje.
