1 LED KATALOG SVÍTIDEL

2 OBSAH Pouliční svítidla voltana...10 teceo dexo O NÁS Artechnic-Schréder Akciová společnost vznikla v roce Sídlí v centru Prahy, na Náměstí Jiřího z Poděbrad a svůj sklad a výrobu má nedaleko Prahy, v Benešově. Na český trh dodává především veřejné osvětlení, dekorativní osvětlení, architektonické osvětlení významných památek a budov a osvětlení tunelů. Tisíce svítidel Schréder v současné době osvětlují již stovky měst a obcí po celé České a Slovenské republice. Je vždy připravena svým zákazníkům poskytnout služby na vysoké profesionální úrovni a zajistit optimální řešení jejich problému v mnoha oblastech osvětlování. Firma Artechnic Schréder aktivně spolupracuje na vývoji svítidel a v České republice vyrábí základní sortiment svítidel pro veřejné osvětlení. Počínaje rokem 2013, po dlouhodobém vývoji, odstartovala společnost výrobu a dodávky svítidel využívajících nejmodernější LED technologie. Ampera...12 axia...16 Dekorativní svítidla skido nano isla hapiled pilzeo Calla FRIZA Stylage Průmyslová svítidla a ostatní aplikace PERCEPTO OMNISTAR

3 TECHNOLOGIE, KTERÁ SLOUŽÍ LÉPE LENSOFLEX 2: ÚČINNÝ, VŠESTRANNÝ, STÁLÝ A VÝKONNÝ OPTICKÝ SYSTÉM DOBRÉ A KVALITNÍ OSVĚTLENÍ VENKOVNÍCH PROSTORŮ ZNAMENÁ OSVĚTLENÍ DLOUHODOBĚ STÁLÉ A HOSPODÁRNÉ. A PROTO SCHRÉDER UVEDL DRUHOU GENERACI OPTICKÉHO SYSTÉMU LENSOFLEX 2, JEŽ POMÁHÁ ŠETŘIT CELKOVÉ NÁKLADY PROVOZOVATELE A ROVNĚŽ SNIŽUJE EMISE CO 2. LensoFlex 2 spočívá v široké nabídce různých čoček, jejichž fotometrie splní různorodé požadavky každé osvětlované plochy či prostoru. Tento koncept je založen na principu sčítání jednotlivých křivek svítivosti: každá LED je vybavena specifickou čočkou, která vytváří celkovou vyzařovací charakteristiku svítidla. To, co určuje světelně technické vlastnosti svítidla, je počet LED a jejich proudování. Schréder používá LensoFlex 2 jako základní prvek pro vybudování nejnovějších řad LED osvětlení, které mohou nabídnout značné energetické úspory a různorodost jak ve výkonnosti tak i ovládání spolu s dlouhodobou životností. VARIANTY PROVEDENÍ LENSOFLEX 2: SVĚTELNÝ TOK, PROUD A SPOTŘEBA ENERGIE LENSOFLEX 2 Hodnota světelného toku Počet LED Neutrální bílá (4 000K) 8 LED 16 LED 24 LED 32 LED 40 LED 48 LED 56 LED 64 LED 72 LED 80 LED 88 LED 96 LED 104 LED 112 LED 120 LED 128 LED 136 LED 144 LED 192 LED 240 LED 288 LED Světelný tok (lm) Proud: 350 ma Spotřeba energie (W) % UVEDENÉ PARAMETRY SVÍTIDEL SE MOHOU MĚNIT ZEJMÉNA KVŮLI RYCHLÉMU VÝVOJI LED TECHNOLOGIÍ. Proud: 500 ma Světelný tok (lm) Spotřeba energie (W) Hodnota světelného toku v čase po hodinách při teplotě okolí 25 C. Proud: 700 ma Světelný tok (lm) Spotřeba energie (W) % Jedná se o světelný tok LED (dle údajů výrobců LED). Světelný tok (lm) Spotřeba energie se liší podle typu svítidla. Proud: 1000 ma Spotřeba energie (W) % K dispozici jsou i teplá bílá (3100 K) a studená bílá (6200 K). 4 5

4 LED optic 5118 THERMIX PODMÍNKA DLOUHOTRVAJÍCÍ FUNKČNOSTI Spolehlivost svítidel LED závisí zejména na tom, v jakých tepelných podmínkách svítivé diody pracují. Správné usměrnění a odvod vznikajícího tepla jsou zásadními kroky k tomu, aby se zabezpečil dlouhodobý život LED, čímž se mimo jiné zvyšuje měrný výkon a vyzařovaný světelný tok se udrží na téměř konstantní hodnotě po dlouhou dobu. Schréder vyvinul koncepci ThermiX, která spočívá v optimalizaci několika kroků směřujících k zajištění dobrého odvodu tepla z LED: zajištění nejkratší cesty pro odvod tepla od zdroje na povrch svítidla, LED optic LED moduly a předřadník jsou tepelně oddělené, vnější tvar svítidla je optimální pro výměnu tepla. FUTUREPROOF: CHYTRÁ MODERNIZACE LED optic 5120 Protože se LED technologie neustále rozvíjejí, přišel Schréder se snadno proveditelnou modernizací svítidel. Svítidla Schréder využívají nejnovějších poznatků z oblasti elektroniky, fotometrie, materiálů a samozřejmě LED technologií. Navíc jsou svítidla navržena tak, aby do nich bylo možné namontovat i LED moduly novějších generací, takže na konci života LED se mohou jak optická tak i elektronická část vyměnit za technologii novější. Koncept FutureProof od společnosti Schréder klade důraz na vytvoření řešení, které přetrvá mnoho let a které se dokáže přizpůsobit technologickým změnám. KONTROLA A ZAMEZENÍ RUŠIVÉHO OSLNĚNÍ Jako variantu lze LensoFlex 2 vybavit stínící mřížkou. Tento přidaný systém omezuje vyzařovaný světelný tok směrem dozadu, a tak zabraňuje nežádoucímu osvětlení budov za svítidlem. LED optic 5121 Vyzařování svítidla bez stínícího nastavení. Vyzařování svítidla se stínícím nastavením. 6 7

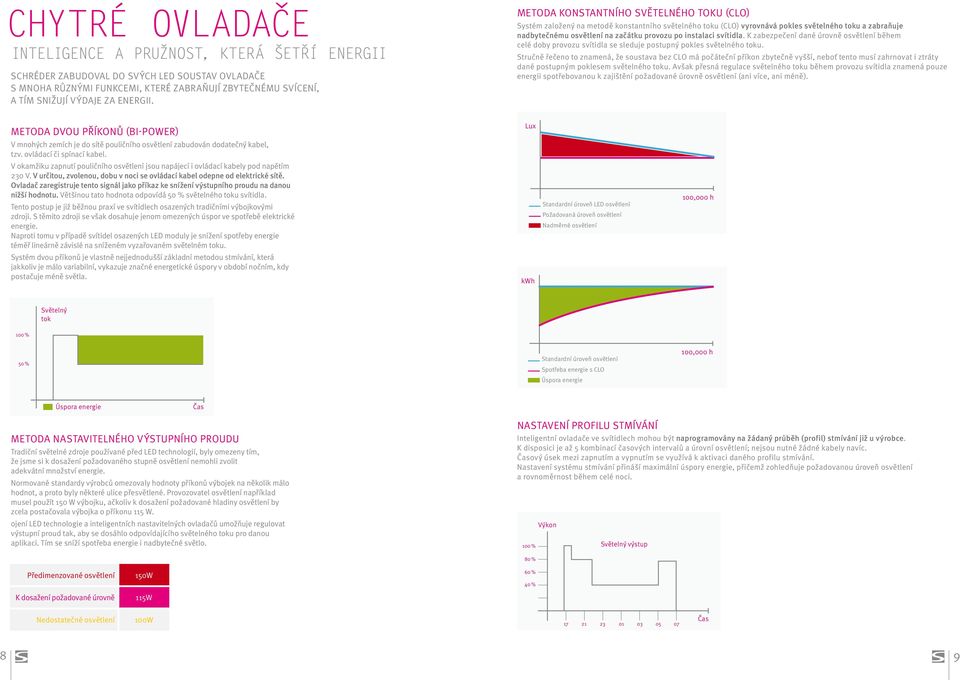

5 CHYTRÉ OVLADAČE INTELIGENCE A PRUŽNOST, KTERÁ ŠETŘÍ ENERGII SCHRÉDER ZABUDOVAL DO SVÝCH LED SOUSTAV OVLADAČE S MNOHA RŮZNÝMI FUNKCEMI, KTERÉ ZABRAŇUJÍ ZBYTEČNÉMU SVÍCENÍ, A TÍM SNIŽUJÍ VÝDAJE ZA ENERGII. METODA KONSTANTNÍHO SVĚTELNÉHO TOKU (CLO) Systém založený na metodě konstantního světelného toku (CLO) vyrovnává pokles světelného toku a zabraňuje nadbytečnému osvětlení na začátku provozu po instalaci svítidla. K zabezpečení dané úrovně osvětlení během celé doby provozu svítidla se sleduje postupný pokles světelného toku. Stručně řečeno to znamená, že soustava bez CLO má počáteční příkon zbytečně vyšší, neboť tento musí zahrnovat i ztráty dané postupným poklesem světelného toku. Avšak přesná regulace světelného toku během provozu svítidla znamená pouze energii spotřebovanou k zajištění požadované úrovně osvětlení (ani více, ani méně). METODA DVOU PŘÍKONŮ (BI-POWER) Lux V mnohých zemích je do sítě pouličního osvětlení zabudován dodatečný kabel, tzv. ovládací či spínací kabel. V okamžiku zapnutí pouličního osvětlení jsou napájecí i ovládací kabely pod napětím 230 V. V určitou, zvolenou, dobu v noci se ovládací kabel odepne od elektrické sítě. Ovladač zaregistruje tento signál jako příkaz ke snížení výstupního proudu na danou nižší hodnotu. Většinou tato hodnota odpovídá 50 % světelného toku svítidla. Tento postup je již běžnou praxí ve svítidlech osazených tradičními výbojkovými zdroji. S těmito zdroji se však dosahuje jenom omezených úspor ve spotřebě elektrické energie. Naproti tomu v případě svítidel osazených LED moduly je snížení spotřeby energie téměř lineárně závislé na sníženém vyzařovaném světelném toku. Systém dvou příkonů je vlastně nejjednodušší základní metodou stmívání, která jakkoliv je málo variabilní, vykazuje značné energetické úspory v období nočním, kdy postačuje méně světla. Standardní úroveň LED osvětlení Požadovaná úroveň osvětlení Nadměrné osvětlení 100,000 h kwh Světelný tok 100 % 50 % Standardní úroveň osvětlení Spotřeba energie s CLO Úspora energie 100,000 h Úspora energie Čas METODA NASTAVITELNÉHO VÝSTUPNÍHO PROUDU Tradiční světelné zdroje používané před LED technologií, byly omezeny tím, že jsme si k dosažení požadovaného stupně osvětlení nemohli zvolit adekvátní množství energie. Normované standardy výrobců omezovaly hodnoty příkonů výbojek na několik málo hodnot, a proto byly některé ulice přesvětlené. Provozovatel osvětlení například musel použít 150 W výbojku, ačkoliv k dosažení požadované hladiny osvětlení by zcela postačovala výbojka o příkonu 115 W. ojení LED technologie a inteligentních nastavitelných ovladačů umožňuje regulovat výstupní proud tak, aby se dosáhlo odpovídajícího světelného toku pro danou aplikaci. Tím se sníží spotřeba energie i nadbytečné světlo. NASTAVENÍ PROFILU STMÍVÁNÍ Inteligentní ovladače ve svítidlech mohou být naprogramovány na žádaný průběh (profil) stmívání již u výrobce. K disposici je až 5 kombinací časových intervalů a úrovní osvětlení; nejsou nutné žádné kabely navíc. Časový úsek mezi zapnutím a vypnutím se využívá k aktivaci daného profilu stmívání. Nastavení systému stmívání přináší maximální úspory energie, přičemž zohledňuje požadovanou úroveň osvětlení a rovnoměrnost během celé noci. 100 % Výkon Světelný výstup Předimenzované osvětlení K dosažení požadované úrovně 150W 115W 80 % 60 % 40 % Nedostatečné osvětlení 100W Čas 8 9

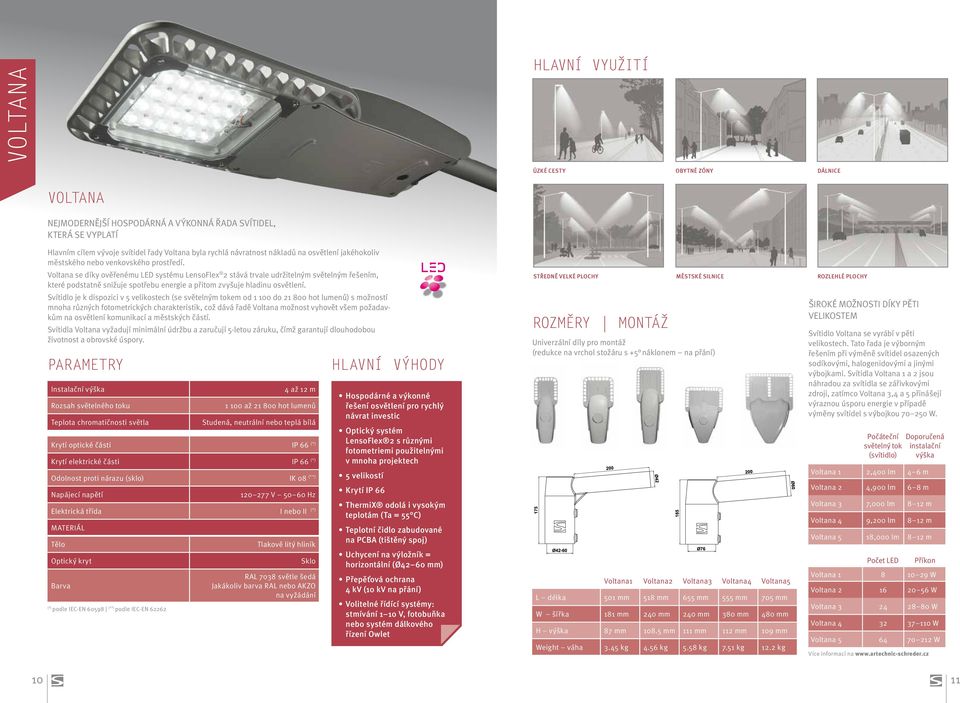

6 VOLTANA HLAVNÍ VYUŽITÍ ÚZKÉ CESTY OBYTNÉ ZÓNY DÁLNICE VOLTANA NEJMODERNĚJŠÍ HOSPODÁRNÁ A VÝKONNÁ ŘADA SVÍTIDEL, KTERÁ SE VYPLATÍ Hlavním cílem vývoje svítidel řady Voltana byla rychlá návratnost nákladů na osvětlení jakéhokoliv městského nebo venkovského prostředí. Voltana se díky ověřenému LED systému LensoFlex 2 stává trvale udržitelným světelným řešením, které podstatně snižuje spotřebu energie a přitom zvyšuje hladinu osvětlení. Svítidlo je k dispozici v 5 velikostech (se světelným tokem od do hot lumenů) s možností mnoha různých fotometrických charakteristik, což dává řadě Voltana možnost vyhovět všem požadavkům na osvětlení komunikací a městských částí. Svítidla Voltana vyžadují minimální údržbu a zaručují 5-letou záruku, čímž garantují dlouhodobou životnost a obrovské úspory. PARAMETRY Instalační výška Rozsah světelného toku Teplota chromatičnosti světla 4 až 12 m až hot lumenů Studená, neutrální nebo teplá bílá Krytí optické části IP 66 (*) Krytí elektrické části IP 66 (*) Odolnost proti nárazu (sklo) IK 08 (**) Napájecí napětí V Hz Elektrická třída I nebo II (*) MATERIÁL Tělo Optický kryt Barva (*) podle IEC-EN (**) podle IEC-EN Tlakově litý hliník Sklo RAL 7038 světle šedá Jakákoliv barva RAL nebo AKZO na vyžádání HLAVNÍ VÝHODY Hospodárné a výkonné řešení osvětlení pro rychlý návrat investic Optický systém LensoFlex 2 s různými fotometriemi použitelnými v mnoha projektech 5 velikostí Krytí IP 66 ThermiX odolá i vysokým teplotám (Ta = 55 C) Teplotní čidlo zabudované na PCBA (tištěný spoj) Uchycení na výložník = horizontální (Ø42 60 mm) Přepěťová ochrana 4 kv (10 kv na přání) Volitelné řídící systémy: stmívání 1 10 V, fotobuňka nebo systém dálkového řízení Owlet STŘEDNĚ VELKÉ PLOCHY ROZMĚRY MONTÁŽ MĚSTSKÉ SILNICE Univerzální díly pro montáž (redukce na vrchol stožáru s +5 náklonem na přání) Voltana1 Voltana2 Voltana3 Voltana4 Voltana5 L délka 501 mm 518 mm 655 mm 555 mm 705 mm W šířka 181 mm 240 mm 240 mm 380 mm 480 mm H výška 87 mm mm 111 mm 112 mm 109 mm Weight váha 3.45 kg 4.56 kg 5.58 kg 7.51 kg 12.2 kg ROZLEHLÉ PLOCHY ŠIROKÉ MOŽNOSTI DÍKY PĚTI VELIKOSTEM Svítidlo Voltana se vyrábí v pěti velikostech. Tato řada je výborným řešením při výměně svítidel osazených sodíkovými, halogenidovými a jinými výbojkami. Svítidla Voltana 1 a 2 jsou náhradou za svítidla se zářivkovými zdroji, zatímco Voltana 3,4 a 5 přinášejí výraznou úsporu energie v případě výměny svítidel s výbojkou W. Počáteční světelný tok (svítidlo) Doporučená instalační výška Voltana 1 2,400 lm 4 6 m Voltana 2 4,900 lm 6 8 m Voltana 3 7,000 lm 8 12 m Voltana 4 9,200 lm 8 12 m Voltana 5 18,000 lm 8 12 m Počet LED Příkon Voltana W Voltana W Voltana W Voltana W Voltana W Více informací na

7 AMPERA Design Thomas Coulbeaut LED ŘEŠENÍ PRO OPTIMÁLNÍ NÁVRATNOST INVESTIC HYBNOU SILOU VE VÝVOJI SVÍTIDEL AMPERA BYLO NAVRŽENÍ CO NEJVÝKONNĚJŠÍ A NEJÚSPORNĚJŠÍ ŘADY LED SVÍTIDEL. Technologie LED přináší dokonalé osvětlovací systémy, které zvyšují bezpečí a světelnou pohodu. I přes prokazatelný přínos nových technologií v uvedených oblastech je třeba se zabývat výší investičních a provozních nákladů. Řada svítidel Ampera je svým provedením s mnoha variantami předurčena k dosažení nízkých provozních nákladů a z toho vyplývající rychlejší návratnosti investovaných prostředků. Rychlá návratnost společně s udržením vysoké kvality výrobků spojené s dlouhou životností je přidanou hodnotou firmy Schréder v oblasti aplikace LED osvětlení. Svítidla Ampera se vyrábějí ve 3 velikostech, se světelným tokem až hot lumenů a velkým množstvím různých křívek svítivosti. Proto může snadno vyhovět všem požadavkům na osvětlení komunikací a městských částí. Řada Ampera je ideální pro výměnu svítidel osazených rtuťovými, sodíkovými a metalhalogenidovými výbojkami či jinými výbojkami. Ampera Mini je určena pro výměnu světelných zdrojů o příkonu 70 W, Ampera Midi a Maxi pak významně šetří energii výměnou za svítidla osazenými světelnými zdroji o příkonu 150 W a 250 W

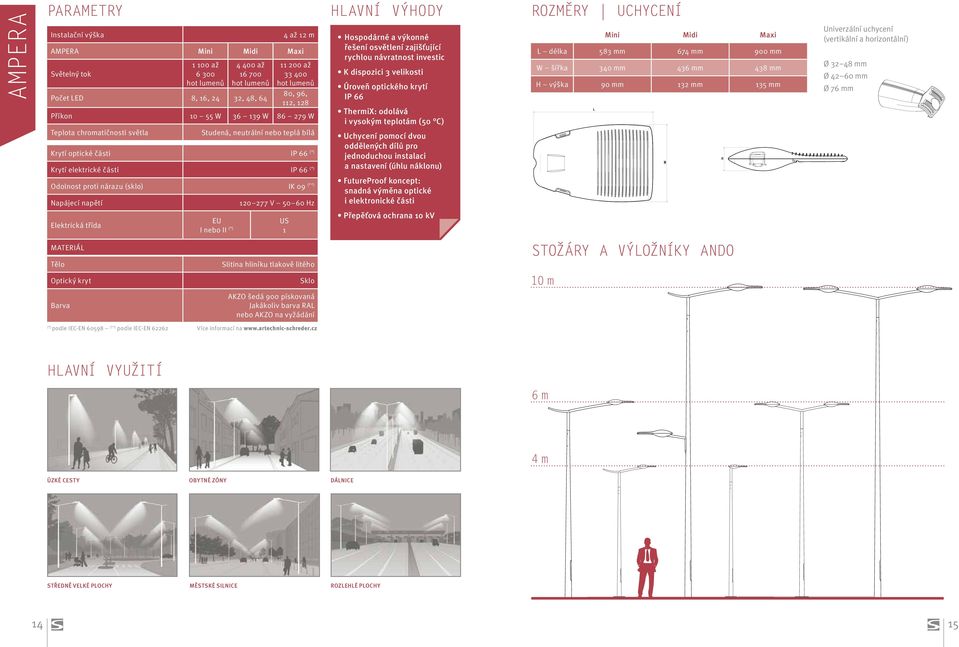

8 AMPERA PARAMETRY Instalační výška 4 až 12 m AMPERA Mini Midi Maxi Světelný tok až hot lumenů až hot lumenů Počet LED 8, 16, 24 32, 48, až hot lumenů 80, 96, 112, 128 Příkon W W W Teplota chromatičnosti světla Studená, neutrální nebo teplá bílá Krytí optické části IP 66 (*) Krytí elektrické části IP 66 (*) Odolnost proti nárazu (sklo) IK 09 (**) Napájecí napětí Elektrická třída EU I nebo II (*) V Hz US 1 HLAVNÍ VÝHODY Hospodárné a výkonné řešení osvětlení zajišťující rychlou návratnost investic K dispozici 3 velikosti Úroveň optického krytí IP 66 ThermiX: odolává i vysokým teplotám (50 C) Uchycení pomocí dvou oddělených dílů pro jednoduchou instalaci a nastavení (úhlu náklonu) FutureProof koncept: snadná výměna optické i elektronické části Přepěťová ochrana 10 kv ROZMĚRY UCHYCENÍ Mini Midi Maxi L délka 583 mm 674 mm 900 mm W šířka 340 mm 436 mm 438 mm H výška 90 mm 132 mm 135 mm L W H Univerzální uchycení (vertikální a horizontální) Ø mm Ø mm Ø 76 mm MATERIÁL Tělo Slitina hliníku tlakově litého STOŽÁRY A VÝLOŽNÍKY ANDO Optický kryt Sklo 10m Barva AKZO šedá 900 pískovaná Jakákoliv barva RAL nebo AKZO na vyžádání (*) podle IEC-EN (**) podle IEC-EN Více informací na HLAVNÍ VYUŽITÍ 6m 4m ÚZKÉ CESTY OBYTNÉ ZÓNY DÁLNICE STŘEDNĚ VELKÉ PLOCHY MĚSTSKÉ SILNICE ROZLEHLÉ PLOCHY 14 15

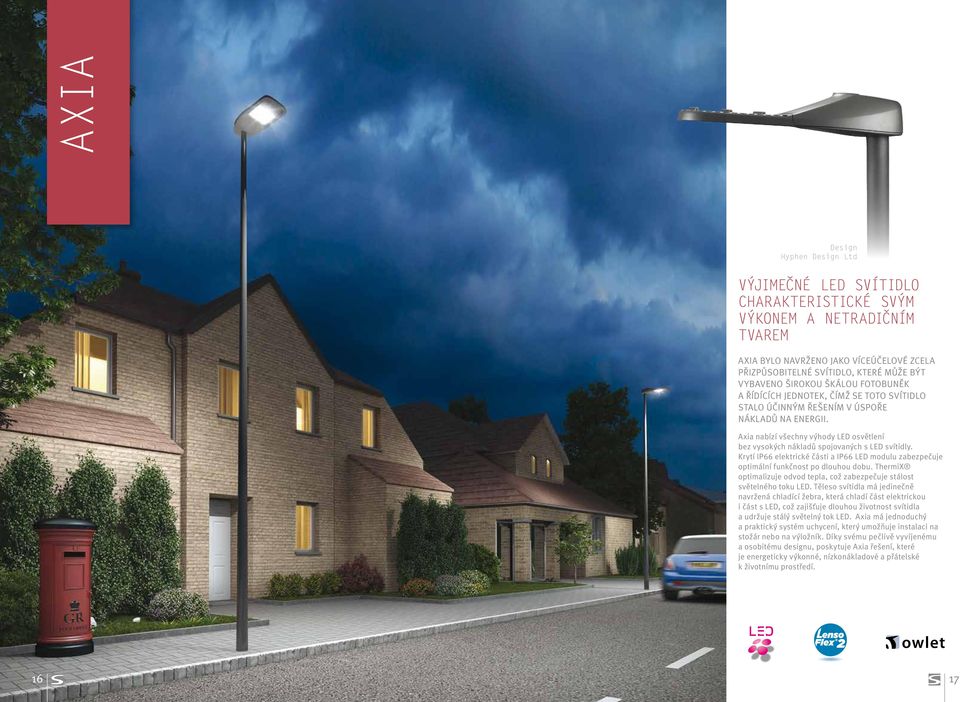

9 AXIA Design Hyphen Design Ltd VÝJIMEČNÉ LED SVÍTIDLO CHARAKTERISTICKÉ SVÝM VÝKONEM A NETRADIČNÍM TVAREM AXIA BYLO NAVRŽENO JAKO VÍCEÚČELOVÉ ZCELA PŘIZPŮSOBITELNÉ SVÍTIDLO, KTERÉ MŮŽE BÝT VYBAVENO ŠIROKOU ŠKÁLOU FOTOBUNĚK A ŘÍDÍCÍCH JEDNOTEK, ČÍMŽ SE TOTO SVÍTIDLO STALO ÚČINNÝM ŘEŠENÍM V ÚSPOŘE NÁKLADŮ NA ENERGII. Axia nabízí všechny výhody LED osvětlení bez vysokých nákladů spojovaných s LED svítidly. Krytí IP66 elektrické části a IP66 LED modulu zabezpečuje optimální funkčnost po dlouhou dobu. ThermiX optimalizuje odvod tepla, což zabezpečuje stálost světelného toku LED. Těleso svítidla má jedinečně navržená chladící žebra, která chladí část elektrickou i část s LED, což zajišťuje dlouhou životnost svítidla a udržuje stálý světelný tok LED. Axia má jednoduchý a praktický systém uchycení, který umožňuje instalaci na stožár nebo na výložník. Díky svému pečlivě vyvíjenému a osobitému designu, poskytuje Axia řešení, které je energeticky výkonné, nízkonákladové a přátelské k životnímu prostředí

10 AXIA PARAMETRY Instalační výška 5 až 6 m Rozsah světelného toku až hot lumenů Počet LED 8, 16, 24, 32, 40, 48 HLAVNÍ VÝHODY Minimální spotřeba energie Vhodné pro osvětlení chodníků a cest až do šířky 12 m HLAVNÍ VYUŽITÍ Příkon W Odolnost proti nárazu IK 10 Teplota chromatičnosti světla Studená nebo neutrální bílá Krytí optické části IP 66 (*) Krytí LED modulu IP 66 (*) Jednoduché a flexibilní uchycení Možnost repase na místě instalace ÚZKÉ CESTY OBYTNÉ ZÓNY MĚSTSKÉ SILNICE Odolnost proti nárazu (polykarbonát) IK 10 (**) Aerodynamická odolnost (CxS) 0,0484 m 2 Navrženo tak, aby bylo kompatibilní s kontrolním systémem řady Owlet Napájecí napětí 230 V 50 Hz Jednoduchá údržba Elektrická třída I (*) Nízké provozní náklady Váha 8,2 kg MATERIÁL Tělo a kryt tlakově litý hliník Barva šedá RAL 7040 nebo černá RAL 9005 na vyžádání jakákoliv barva RAL nebo AKZO (*) podle IEC-EN (**) podle IEC-EN Více informací na VÝBAVA NA PŘÁNÍ náklon 0 při instalaci na sloup (standardně je 5 ) Fotobuňka UCHYCENÍ Univerzální držák umožňuje instalaci svítidla na stožár i výložník pomocí dvou šroubů M8. Výložník: Ø 32 mm Ø 60 mm Na stožár: Ø 60 mm nebo Ø 76 mm s náklonem 5 (nebo 0 s podložkou) L délka 696 mm 6m H výška 133 mm 5m W šířka 311 mm L H W 18 19

11 TECEO Design Michel Tortel OSVĚTLENÍ EFEKTIVNÍM A UDRŽITELNÝM ZPŮSOBEM SVÍTIDLA TECEO BYLA NAVRŽENA TAK, ABYCHOM DOSÁHLI MINIMÁLNÍCH PROVOZNÍCH NÁKLADŮ A SOUČASNĚ VÝBORNÝCH PARAMETRŮ OSVĚTLENÍ KOMUNIKACÍ A JINÝCH VEŘEJNÝCH PROSTRANSTVÍ. Svítidla TECEO se vyrábí ve dvou velikostech: TECEO 1 s maximálním počtem 48 LED je ideální pro osvětlení komunikací v obytných čtvrtích, cyklostezek a parkovišť. TECEO 2 s maximálním počtem 144 LED je perfektní pro osvětlení širokých komunikací a dálnic. Svítidlo je vybaveno druhou generací optického systému LensoFlex 2, který nabízí vhodnou vyzařovací charakteristiku pro každou aplikaci. Řada svítidel TECEO nabízí flexibilní uspořádání LED modulů, více možností volby napájecích proudů LED, možnost regulace intenzity osvětlení - to vše pro nalezení nejúspornější osvětlovací soustavy. Při vývoji svítidel TECEO byl kladen největší důraz na minimalizaci provozních nákladů pro jejich uživatele. Svítidla lze vybavit řídícími a regulačními systémy pro zásadní snížení spotřeby elektrické energie. Svítidlo TECEO je velmi zajímavou alternativou ke svítidlům s tradičními světelnými zdroji. Optický systém svítidla TECEO je složen z modulů LED. Díky tomu se svítidlo vyrábí v široké škále světelných toků a příkonů. Dále jsou k dispozici různé typy proudových zdrojů s možností stmívání. Tato flexibilita umožňuje zvolit optimální světelný tok a příkon svítidla pro danou situaci

12 TECEO PARAMETRY Teceo 1 Teceo 2 Instalační výška 4 až 8 m 6 až 12 m Rozsah světelného toku Počet LED až hot lumenů 8, 16, 24, 32, 40, až hot lumenů 56, 64, 72, 80, 88, 96, 104, 112, 120, 128, 136, 144 Příkon W W Teplota chromatičnosti světla Studená, neutrální nebo teplá bílá Krytí optické části IP 66 (*) Krytí elektrické části IP 66 (*) Odolnost proti nárazu (sklo) IK 08 (**) Napájecí napětí 230 V 50 Hz Elektrická třída izolace I nebo II (*) Teceo 1 Teceo 2 Hmotnost 9,6 kg 17,5 kg MATERIÁL HLAVNÍ VÝHODY Minimalizace nákladů za el. energii a údržbu LensoFlex 2: moderní a účinný optický systém Možnost flexibilní kombinace LED modulů FutureProof: optickou i elektronickou část lze snadno vyměnit přímo na místě LEDSafe a ThermiX (na přání): snižují náklady na údržbu a prodlužují dobu života Přepěťová ochrana 10 kv Tělo + kryt Optický kryt Tlakově litý hliník Rovné sklo Barva AKZO 150 na vyžádání jakákoliv barva RAL nebo AKZO (*) podel IEC-EN (**) podle IEC-EN Více informací na HLAVNÍ VYUŽITÍ STOŽÁRY A VÝLOŽNÍKY ELAYA CYKLOSTEZKY OBYTNÉ ZÓNY ŠIROKÉ KOMUNIKACE, MĚSTSKÉ SILNICE 8 m 6 m 4 m výložník na stěnu DÁLNICE STŘEDNĚ VELKÉ PLOCHY ROZLEHLÉ PLOCHY, PARKOVIŠTĚ 22 23

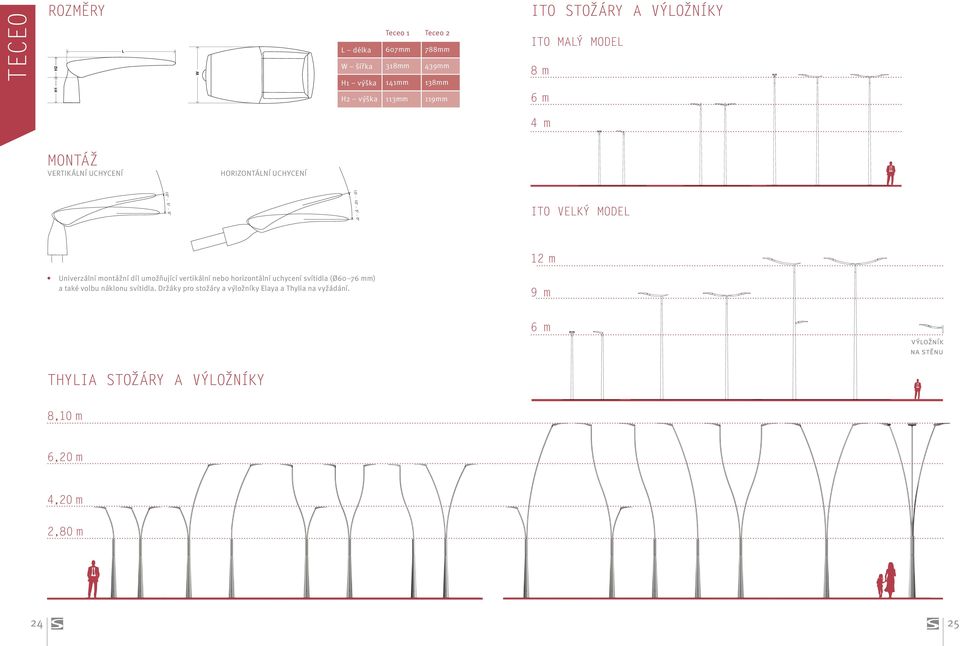

13 L P1515 6m H1 TECEO H2 H2 ROZMĚRY H1 L W TECEO1 P1515 4m TECEO RACKETS P1515 6m Teceo 1 Teceo 2 L délka 607mm 788mm W šířka 318mm 439mm H1 výška 141mm 138mm H2 výška 113mm 119mm ITO P1515 STOŽÁRY 4m A VÝLOŽNÍKY TECEO RACKETS ITO MALÝ MODEL 8 m P1515 8m 6 m 4 m P1515 6m P1515 4m TECEO RACKETS MONTÁŽ VERTIKÁLNÍ UCHYCENÍ W HORIZONTÁLNÍ UCHYCENÍ P1515 4m TECEO RACKETS P1515 6m P1515 8m ITO VELKÝ MODEL TECEO1 P1515 8m Univerzální montážní díl umožňující vertikální nebo horizontální uchycení P1515 svítidla 6m (Ø60 76 mm) a také volbu náklonu svítidla. Držáky pro stožáry a výložníky Elaya a Thylia na vyžádání. 12 m 9 m P1515 4m TECEO RACKETS P1515 4m P1515 8m TECEO RACKETS 6 m výložník na stěnu THYLIA STOŽÁRY A VÝLOŽNÍKY 8,10 m P1515 6m P1515 6m P1515 8m 6,20 m 4,20 m 2,80 m P1515 8m P1515 8m 24 25

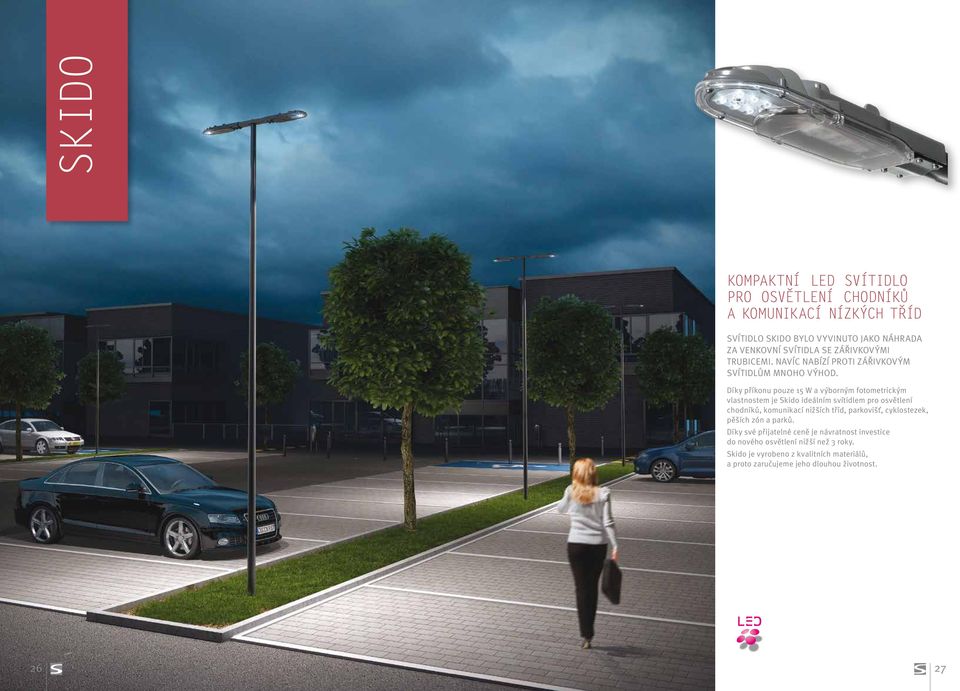

14 SKIDO KOMPAKTNÍ LED SVÍTIDLO PRO OSVĚTLENÍ CHODNÍKŮ A KOMUNIKACÍ NÍZKÝCH TŘÍD SVÍTIDLO SKIDO BYLO VYVINUTO JAKO NÁHRADA ZA VENKOVNÍ SVÍTIDLA SE ZÁŘIVKOVÝMI TRUBICEMI. NAVÍC NABÍZÍ PROTI ZÁŘIVKOVÝM SVÍTIDLŮM MNOHO VÝHOD. Díky příkonu pouze 15 W a výborným fotometrickým vlastnostem je Skido ideálním svítidlem pro osvětlení chodníků, komunikací nižších tříd, parkovišť, cyklostezek, pěších zón a parků. Díky své přijatelné ceně je návratnost investice do nového osvětlení nižší než 3 roky. Skido je vyrobeno z kvalitních materiálů, a proto zaručujeme jeho dlouhou životnost

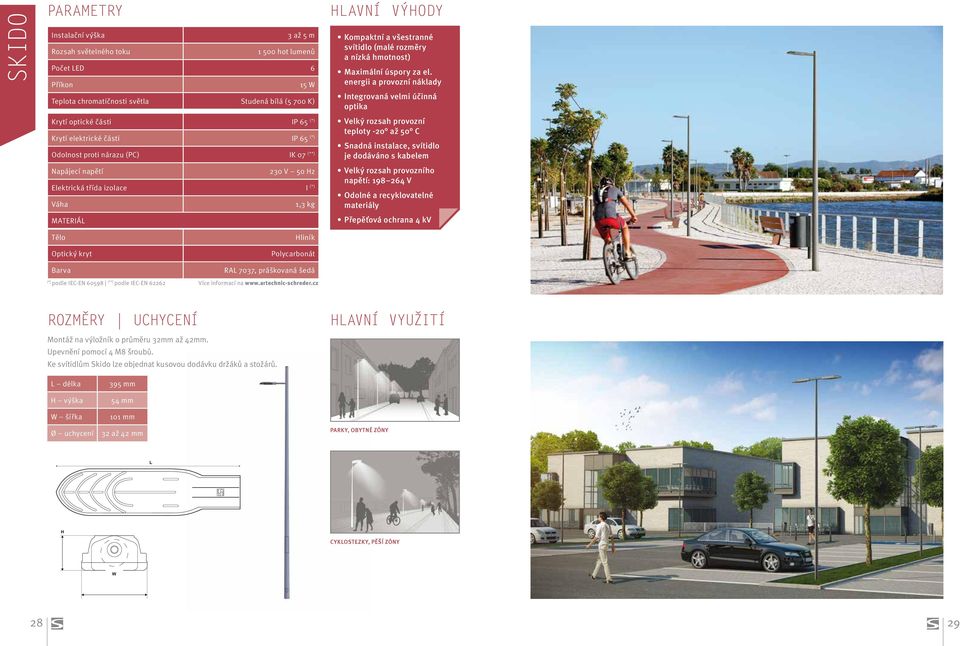

15 SKIDO PARAMETRY Instalační výška 3 až 5 m Rozsah světelného toku hot lumenů Počet LED 6 Příkon 15 W Teplota chromatičnosti světla Studená bílá (5 700 K) Krytí optické části IP 65 (*) Krytí elektrické části IP 65 (*) Odolnost proti nárazu (PC) IK 07 (**) Napájecí napětí 230 V 50 Hz Elektrická třída izolace I (*) Váha 1,3 kg MATERIÁL HLAVNÍ VÝHODY Kompaktní a všestranné svítidlo (malé rozměry a nízká hmotnost) Maximální úspory za el. energii a provozní náklady Integrovaná velmi účinná optika Velký rozsah provozní teploty -20 až 50 C Snadná instalace, svítidlo je dodáváno s kabelem Velký rozsah provozního napětí: V Odolné a recyklovatelné materiály Přepěťová ochrana 4 kv Tělo Optický kryt Hliník Polycarbonát Barva RAL 7037, práškovaná šedá (*) podle IEC-EN (**) podle IEC-EN Více informací na ROZMĚRY UCHYCENÍ HLAVNÍ VYUŽITÍ Montáž na výložník o průměru 32mm až 42mm. Upevnění pomocí 4 M8 šroubů. Ke svítidlům Skido lze objednat kusovou dodávku držáků a stožárů. L délka H výška W šířka Ø uchycení 395 mm 54 mm 101 mm 32 až 42 mm PARKY, OBYTNÉ ZÓNY L H CYKLOSTEZKY, PĚŠÍ ZÓNY W 28 29

16 NANO LED Design Alain Baré DOSTUPNÉ LED SVÍTIDLO URČENÉ PRO VEŘEJNÉ OSVĚTLENÍ VE MĚSTECH A OBCÍCH S VYNIKAJÍCÍMI SVĚTELNĚ TECHNICKÝMI PARAMETRY SVÍTIDLO NANO LED JE DOBRÝM PŘÍKLADEM ECO-DESIGNU. ZALOŽENO NA KONCEPTU MINIATURIZACE, TOTO SVÍTIDLO KOMBINUJE SNÍŽENÍ SPOTŘEBY MATERIÁLU POTŘEBNÉHO K VÝROBĚ S FOTOMETRICKÝM SYSTÉMEM LENSOFLEX 2 VYVINUTÝM FIRMOU SCHRÉDER. Jednoduchost a funkčnost, základní předpoklady pro použití svítidla Nano LED ve všech aplikacích veřejného osvětlení: osvětlení komunikací i společenských prostranství s doporučovanou montážní výškou od 4 m do 8 m. Těleso svítidla je vyrobeno z tlakově lité slitiny hliníku, která je upravená lakováním. Kryt je vyroben z PC. Elektronické příslušenství je připevněno na výměnné plechové desce, a proto jej lze snadno demontovat a vyměnit. Silikonové těsnění zaručuje stupeň krytí IP54 celého svítidla

17 NANO LED PARAMETRY Instalační výška 4 až 8 m Rozsah světelného toku až hot lumenů Počet LED 16, 24 Příkon W Teplota chromatičnosti světla Studená, neutrální nebo teplá bílá Krytí optické části IP 54 (*) Krytí elektrické části IP 54 (*) Odolnost proti nárazu (sklo) IK 08 (**) Napájecí napětí 230 V 50 Hz Elektrická třída izolace I (*) MATERIÁL Tělo Tlakově litý hliník Optický kryt PC Barva AKZO 900, pískovaná (*) podle IEC-EN (**) podle IEC-EN Více informací na HLAVNÍ VÝHODY Velmi kompaktní svítidlo z kvalitních recyklovatelných materiálů Fotometrická část je vyrobena v souladu s LensoFlex 2 konceptem, kde jsou LED rozmístěny na horizontální desce a jejich vyzařovací charakteristika je upravována čočkami pro různé aplikace Bílé světlo v neutrální bílé barvě, na přání lze zvolit v teple bílé nebo studené bílé. Snížení nákladů na údržbu FutureProof: snadná výměna fotometrické části a elektronické výbavy za technologicky vyspělejší Autonomně stmívatelné svítidlo VÝBAVA NA PŘÁNÍ Montáž na výložník o průměru 60 mm Montáž na sloup o průměru 60 mm Řídící systém (stmívání) Teplá nebo studená barva světla HLAVNÍ VYUŽITÍ ROZMĚRY UCHYCENÍ Montáž na výložník o průměru 48 mm. Na přání lze svítidlo vybavit také držákem k uchycení na stožár nebo výložník o průměru 60 mm. MĚSTSKÉ SILNICE, OBYTNÉ ZÓNY, ÚZKÉ CESTY L délka W šířka H výška 440 mm 215 mm 169mm L L W W H H STŘEDNĚ VELKÉ PLOCHY, ROZLEHLÉ PLOCHY 32 33

18 DEXO Design Thomas Coulbeaut MODERNÍ ZÁVĚSNÉ LED SVÍTIDLO SVÍTIDLO DEXO VYUŽÍVÁ NEJMODERNEJŠÍCH TECHNOLOGIÍ LED K ZAJIŠTĚNÍ DOKONALÉHO A ÚSPORNÉHO OSVĚTLENÍ ZÁVĚSNÝCH OSVĚTLOVACÍCH SOUSTAV. Dexo je kombinací čistého elegantního tvaru a výkonné optiky LensoFlex 2 LED, čímž vytváří bezpečnou a charakteristickou tvář města. Je vyrobeno z robustních a recyklovatelných materiálů hliníku a skla. Dexo je dostupné ve 3 variantách: 32 LED 48 LED 64 LED V porovnání s tradičními světelnými zdroji nabízí Dexo výraznou úsporu energie. Dexo má závěsný systém s možností podélného i příčného uchycení, čímž vyhovuje všem rozmanitým potřebám městského osvětlení. Kombinace nastavení LED, napáječe a možnosti řídících systémů činí svítidlo Dexo skvělým výrobkem pro zvýšení bezpečnosti a snížení ekologické zátěže

19 DEXO PARAMETRY Instalační výška 7 až 10 m Rozsah světelného toku až hot lumenů Počet LED 32, 48, 64 Příkon W Teplota chromatičnosti světla Neutrální nebo teplá bílá Krytí optické části IP 66 (*) Odolnost proti nárazu (sklo) IK 08 (**) Napájecí napětí 230 V 50 Hz Elektrická třída I nebo II (*) Váha 11,5 kg MATERIÁL Tělo Hliník HLAVNÍ VÝHODY Maximální úspora nákladů v oblasti energie a údržby Přirozené světlo diod LED spolu se systémem LensoFlex2 nabízejí skvělé světelně technické vlastnosti, světelnou pohodu a bezpečnost osvětlovaných míst Symetrická křivka svítivosti FutureProof koncept: snadná výměna optické i elektronické části Odolné a recyklovatelné materiály Přepěťová ochrana 10 kv Optický kryt Barva Rovné sklo RAL 9006s (strukturované) Jakákoliv barva RAL nebo AKZO na vyžádání (*) podle IEC-EN (**) podle IEC-EN Více informací na ROZMĚRY W šířka 352 mm L délka 672 mm H1 H2 H1 výška 196 mm H2 výška 282 mm L W UCHYCENÍ HLAVNÍ VYUŽITÍ Standardní uchycení na laně o průměru do 12 mm. Možnost i uchycení s vnějším elektrickým připojením. Uchycení na laně: rotace 90 náklon ULICE 36 37

20 ISLA LED Design Michel Tortel ELEGANTNÍ A EKONOMICKÉ ŘEŠENÍ S VYUŽITÍM NEJMODERNĚJŠÍ TECHNOLOGIE LED SVÍTIDLO ISLA NABÍZÍ EKONOMICKÉ ŘEŠENÍ OSVĚTLENÍ ZALOŽENÉ NA LED TECHNOLOGII. Je nabízené ve třech různých výkonových verzích, které jsou charakterizovány nízkou spotřebou energie a vysoce kvalitním fotometrickým vybavením: 16 LED (19 26W), 24 LED (28 39W) nebo 32 LED (36 51W). Navržena předním evropským návrhářem Michelem Tortelem, prezentuje svítidlo ISLA elegantní design perfektně zapadající do většiny urbanistických řešení. Svítidlo ISLA je vyrobeno z hliníku a skla

21 ISLA LED PARAMETRY Instalační výška 3,5 až 6 m Rozsah světelného toku až hot lumenů Počet LED 16, 24, 32 Příkon W Teplota chromatičnosti světla Neutrální nebo teplá bílá Krytí optické části IP 66 (*) Krytí elektrické části IP 66 (*) Odolnost proti nárazu (sklo) IK 08 (**) Aerodynamický odpor (CxS) 0,057 m² Napájecí napětí 230 V 50 Hz Elektrická třída izolace I nebo II (*) HLAVNÍ VÝHODY Výborné vyzařovací charakteristiky Minimální spotřeba energie Optický systém LensoFlex 2 s různými fotometriemi použitelnými v mnoha projektech Elegantní design pro nízké závěsné výšky Nulové světelné znečištění (ULOR 0 %) FutureProof koncept: snadná výměna optické i elektronické části HLAVNÍ VYUŽITÍ REZIDENČNÍ ČTVRTI NÁMĚSTÍ PARKY, CESTIČKY Hmotnost 9,5 kg MATERIÁL Tělo a kryt Optický kryt Barva Tlakově litý hliník Sklo AKZO 900, šedá, pískovaná Jakákoliv barva RAL na vyžádání (*) podle IEC-EN (**) podle IEC-EN Více informací na ROZMĚRY Ø1 MONTÁŽ H1 výška ø1 STOŽÁRY 636 mm 647 mm H1 Svítidlo ISLA nabízí možnost montáže nasazením na sloup s průměrem 60 mm nebo 76 mm se zajištěním dvěma šrouby M8 nebo šesti šrouby M6. 6 m 3,5 m 40 41

22 CALLA LED NEPŘÍMÉ LED OSVĚTLENÍ PRO NAVOZENÍ PŘÍJEMNÉ ATMOSFÉRY DEKORATIVNÍ LED SVÍTIDLO URČENÉ PRO OSVĚTLENÍ NÁMĚSTÍ, PARKŮ, CESTIČEK A KOMUNIKACÍ NIŽŠÍCH TŘÍD VE MĚSTECH A OBCÍCH. Svítidlo CALLA využívá systému nepřímého osvětlení, kdy je světlo z LED směrováno na sekundární reflektor, který odráží světlo do potřebných směrů. Tím je možnost oslnění svítidlem snížena na minimum. Lze vybavit 15 nebo 28 LED. Díky dokonalému chlazení je zaručena dlouhá životnost svítidla. Svítidlo má robustní konstrukci a je vyrobeno z tlakově litého hliníku. Optický kryt je z PMMA. Svítidlo je určeno pro montáž na sloup o průměru 60 mm. Pro ladný přechod mezi sloupem a svítidlem doporučujeme použít stožár speciálně upravený přímo pro svítidlo CALLA LED. Svítidlo CALLA LED je založeno na principu nepřímého svícení. Odrazná plocha nepřímého svícení (sekundární reflektor) se skládá z 208 odrazných částí (reflektorů), na které se svítí světelnými diodami. Sekundární reflektor odráží světlo s vysokou účinností do potřebných směrů. Díky použitým materiálům, elektronickým součástkám a LED je provoz svítidla téměř bezúdržbový. Svítidlo se otevírá pomocí uzávěru bez použití nářadí

23 CALLA LED PARAMETRY Instalační výška 3,5 až 5 m Rozsah světelného toku až hot lumenů Počet LED 15, 28 Příkon W Teplota chromatičnosti světla Neutrální bílá Krytí optické části IP 66 (*) Krytí elektrické části IP 66 (*) Odolnost proti nárazu (PMMA) IK 07 (**) Napájecí napětí 230 V 50 Hz HLAVNÍ VÝHODY Nepřímé osvětlení pro vytvoření příjemné atmosféry Krytí IP 66 ThermiX odolává i vysokým teplotám FutureProof koncept: snadná výměna optické i elektronické části Jednoduchá údržba bez použítí nářadí Přepěťová ochrana 10 kv HLAVNÍ VYUŽITÍ CESTIČKY, ÚZKÉ ULIČKY PARKY, NÁMĚSTÍ Elektrická třída izolace II (*) Hmotnost MATERIÁL 11 kg ROZMĚRY Tělo a kryt Tlakově litý hliník Ø 595 mm Optický kryt PMMA H výška 885 mm Barva RAL 9006, bílý hliník (*) podle IEC-EN (**) podle IEC-EN Více informací na VÝBAVA NA PŘÁNÍ Elektrická třída I. Teplota chromatičnosti světla: teplá bílá (zlatý reflektor) Jakákoliv barva RAL nebo AKZO H CALLA STOŽÁRY 5 m 3,5 m MONTÁŽ Ø Svítidlo je určeno pro montáž na sloup o průměru 60 mm. Pro ladný přechod mezi sloupem a svítidlem doporučujeme použít stožár speciálně upravený přímo pro svítidlo CALLA LED. 90 Ø60 Ø

24 HAPILED Design Michel Tortel ATMOSFÉRA V KOMBINACI S ENERGETICKOU ÚSPOROU DEKORATIVNÍ LED SVÍTIDLO URČENÉ PRO OSVĚTLENÍ NÁMĚSTÍ, PARKŮ, CESTIČEK A KOMUNIKACÍ NIŽŠÍCH TŘÍD VE MĚSTECH A OBCÍCH. DÍKY SPECIÁLNÍ OPTICE JE OMEZENO VYZAŘOVÁNÍ SVĚTLA DO HORNÍHO POLOPROSTORU NA MÉNĚ NEŽ 5 % SVĚTELNÉHO TOKU SVÍTIDLA. Svítidlo lze vybavit 16, 24 nebo 32 LED. Díky dokonalému chlazení je zaručena jeho dlouhá životnost. Svítidlo má robustní konstrukci a je vyrobeno z tlakově litého hliníku. Optický kryt svítidla je z PMMA. Svítidlo je určeno pro montáž na sloup o průměru 60 mm. Barva: AKZO 900, šedá, pískovaná. Svítidlo je osazeno nejmodernějšími LED Lumileds Rebel ES. Pomocí speciálních čoček LensoFlex 2 je světelný tok směrován do potřebných směrů. Svítidlo lze také vybavit moduly FORTIMO (OPTIC-F)

25 HAPILED PARAMETRY Instalační výška 3,5 až 5 m Rozsah světelného toku až hot lumenů Počet LED 16, 24, 32 Příkon W Teplota chromatičnosti světla Neutrální nebo teplá bílá HLAVNÍ VÝHODY Elegantné a příjemné řešení osvětlení pro vytvoření klidné atmosféry Nízké světelné znečištění (ULOR 3%) Několik vyzařovacích charakteristik HLAVNÍ VYUŽITÍ Krytí optické části IP 66 (*) Krytí elektrické části IP 66 (*) Odolnost proti nárazu PC: IK 10 (**) PMMA: IK 06 (**) Aerodynamický odpor (CxS) 0.08 m 2 Napájecí napětí 230 V 50 Hz FutureProof koncept: snadná výměna optické i elektronické části Svítidlo se dodává s kabelem s cílem usnadnit jeho instalaci REZIDENČNÍ ČTVRTI, OBYTNÉ ZÓNY NÁMĚSTÍ, PARKY Elektrická třída izolace I. nebo II. (na přání) (*) Hmotnost 7 kg MATERIÁL Tělo a kryt Optický kryt Colour Tlakově litý hliník PMMA (PC na přání) AKZO 900, pískovaná Jakákoliv barva RAL na vyžádání (*) podle IEC-EN (**) podle IEC-EN Více informací na ROZMĚRY W W šířka H1 výška H2 výška 410 mm 556 mm 377 mm H2 H1 Nástěnný držák L délka 645 mm ø1 270 mm H3 výška 113 mm H3 ø1 60 mm Ø1 Ø1 5 m L 3 m 48 49

26 FRIZA Design Achilles Design MODERNÍ KLASICKÝ DESIGN PRO ÚČELNÉ A DOKONALÉ OSVĚTLOVÁNÍ OBYTNÝCH ZÓN PŘIZPŮSOBENO MĚSTSKÝM LOKALITÁM JAKO JSOU OBYTNÉ ZÓNY, PARKY, NÁMĚSTÍ, CYKLOSTEZKY A MĚSTSKÁ HISTORICKÁ CENTRA JE SVÍTIDLO FRIZA SPOJENÍM NADČASOVÉHO DESIGNU S ÚSPORNOU LED TECHNOLOGIÍ. Optický systém LensoFlex 2 LED má světelně technické vlastnosti zabezpečující skvělou světelnou pohodu a bezpečí ve veřejných prostorách. Friza je dokonalé svítidlo, jež dokáže v porovnání s tradičními světelnými zdroji dosáhnout až 75 % energetických úspor. Použité materiály jsou prvotřídní kvality. Těleso svítidla je vyrobeno z tlakově litého hliníku, kryt svítidla pak z polykarbonátu. Design svítidla Friza garantuje krytí optické části IP66, čímž je zachována jeho dlouhodobá životnost

27 FRIZA PARAMETRY Instalační výška 3,5 až 5 m Rozsah světelného toku až hot lumenů Počet LED 8, 16, 32, 48 Příkon W Teplota chromatičnosti světla Neutrální nebo teplá bílá Krytí optické části IP 66 (*) Odolnost proti nárazu (polykarbonát) IK 08 (**) Napájecí napětí 230 V 50 Hz Elektrická třída I nebo II (*) MATERIÁL Vrchní kryt Polykarbonát Těleso svítidla Slitina hliníku tlakově litého HLAVNÍ VÝHODY Úsporné řešení osvětlení pro vytvoření příjemné atmosféry Krytí optické části IP 66 Údržba bez použítí nářadí (jako možnost) Možnost dodání svítidla včetně kabelu FutureProof koncept: snadná výměna optické i elektronické části Přepěťová ochrana 10 kv Kompatibilní s kontrolním systémem řady Owlet Řídíci deska Slitina hliníku tlakově litého Optický kryt Barva Polykarbonát AKZO šedá 900 pískovaná Jakákoliv barva RAL nebo AKZO na vyžádání (*) podle IEC-EN (**) podle IEC-EN Více informací na HLAVNÍ VYUŽITÍ ROZMĚRY UCHYCENÍ W W šířka H1 výška 564 mm 462 mm H1 H2 výška 100 mm OBYTNÉ ZÓNY, RESIDENČNÍ ČTVRTI Svítidlo Friza se nasazuje na dřík o průměru 60mm (2 šrouby typu M8). H2 Ø60 Ø76 5 m 3.5 m NÁMĚSTÍ MĚSTSKÉ SILNICE 52 53

28 PILZEO Design Achilles Design ELEGANTNÍ A ÚSPORNÉ OSVĚTLENÍ S LED TECHNOLOGIÍ SVÍTIDLO PILZEO URČENÉ PRO MONTÁŽ NA DŘÍK PROMĚNILO LAMPU TVARU HOUBA V MODERNÍ SVÍTIDLO. PILZEO SVÝMI SVĚTELNĚ TECHNICKÝMI VLASTNOSTMI ZARUČUJE SVĚTELNOU POHODU A BEZPEČNOST NA VEŘEJNÝCH MÍSTECH ZEJMÉNA DÍKY OVĚŘENÉMU LED SYSTÉMU LENSOFLEX 2 LED. Svítidlo Pilzeo je vhodné pro osvětlování rozličných městských lokalit jako jsou bytové komplexy, parky, náměstí, cyklostezky a historická městská centra. V porovnaní s tradičními svítidly může Pilzeo jako kvalitní a dokonalé svítidlo ušetřit až 75 % energie. Použity jsou materiály nejvyšší kvality. Základní část je vyrobena z tlakově litého hliníku, optický kryt a vrchní kryt jsou vyrobeny z polykarbonátu. Konstrukce Pilzea zaručuje dlouhodobé krytí IP

29 PILZEO PARAMETRY Závěsná výška 3,5 až 5 m Světelný tok až hot lumenů Počet LED 8, 16, 24 Příkon W Teplota chromatičnosti světla Neutrální nebo teplá bílá Krytí optické části IP 66 (*) Krytí elektrické části IP 66 (*) Odolnost proti nárazu (polykarbonát) IK 08 (**) Napájecí napětí 230 V 50 Hz Elektrická třída I nebo II (*) MATERIÁL HLAVNÍ VÝHODY Úsporné řešení osvětlení pro vytvoření příjemné atmosféry Elegantní design pro nízké závěsné výšky Krytí optické části IP 66 Údržba bez použítí nářadí Přepěťová ochrana 10 kv Kompatibilní s kontrolním systémem řady Owlet Vrchní kryt Těleso Předřadníková část Optický kryt Barva Polykarbonát Tlakově litá slitina hliníku Hliník litý pod vysokým tlakem Polykarbonát AKZO 900 šedá pískovaná HLAVNÍ VYUŽITÍ (*) podle IEC-EN (**) podle IEC-EN Více informací na ROZMĚRY W W šířka H výška 524 mm 530 mm H RESIDENČNÍ ČTVRTI STOŽÁRY A VÝLOŽNÍKY 5 m Uchycení na stožár o Ø 76mm (šrouby 3 x 2 M6) 3.5 m NÁMĚSTÍ ÚZKÉ SILNICE 56 57

30 STYLAGE Design Michel Tortel LUCERNA V MODERNÍM STYLU S LED TECHNOLOGIÍ SVÝM TYPICKÝM ČTYŘBOKÝM VZHLEDEM PŘENESLO SVÍTIDLO STYLAGE KLASICKÝ TVAR LUCERNY DO 21. STOLETÍ Díky modernímu provedení klasického designu se může Stylage vyjímat jak v historickém centru města tak i na prostranstvích s prvky moderní architektury. Stylage je ideální svítidlo pro vytvoření estetického souladu ve městech, která spojuji tradiční a moderní architekturu a která touží po zvýraznění svého historického dědictví, přičemž zároveň zdůrazňují směřování do budoucnosti. Stylage vybavené výkonným LensoFlex 2 LED systémem nabízí vysokou účinnost, přičemž v porovnaní se svítidly osazenými tradičními světelnými zdroji umožňuje ušetřit energii až 75 %. To zkracuje dobu návratnosti a přispívá ve svém důsledku k zodpovědnému využívání přírodních zdrojů

31 STYLAGE PARAMETRY Instalační výška 3,5 až 5 m Rozsah světelného toku až hot lumenů Počet LED 16, 24, 32, 48 Příkon W Teplota chromatičnosti světla Neutrální nebo teplá bílá Krytí optické části IP 66 (*) Krytí elektrické části IP 66 (*) Odolnost proti nárazu IK 08 (**) Aerodynamická odolnost (CxS) 0,125 m² HLAVNÍ VÝHODY Elegantní a příjemné osvětlení pro vytvoření příjemné atmosféry Úspory energie až do výše 75 % v porovnání s tradičními zdroji osvětlení Nulové světelné znečištění: ULOR= 0 % (ve verzi s rovným krytem) Kompatibilní s kontrolním systémem řady Owlet Přepěťová ochrana 10 kv Napájecí napětí 230 V 50 Hz Elektrická třída I nebo II (*) Váha (celková) 7 kg MATERIÁL Těleso Optický kryt rovný Optický kryt vypouklý Hliník Sklo Polykarbonát Barva AKZO šedá 900 pískovaná Jakákoliv barva RAL nebo AKZO na vyžádání (*) podle IEC-EN (**) podle IEC-EN Více informací na ROZMĚRY H výška L délka 704 mm 373 mm UCHYCENÍ Jsou možná dvě uchycení svítidla Stylage: na dřík sloupu (60mm nebo 3/4 G) nebo závěsné 3/4 G. NA DŘÍK W šířka 373 mm L H ZÁVĚS W 60 61

32 STYLAGE HLAVNÍ VYUŽITÍ ULICE NÁMĚSTÍ SILNICE UCHYCENÍ výložník na stěnu 5m 3, 5m 62 63

33 PERCEPTO OSVĚTLOVÁNÍ EFEKTIVNÍM A ÚSPORNÝM ZPŮSOBEM DOKONALÁ FOTOMETRIE, MINIMÁLNÍ PROVOZNÍ NÁKLADY A APLIKACE V PROJEKTECH POŽADUJÍCÍCH SVÍTIDLA VYZAŘUJÍCÍ POUZE DO DOLNÍHO POLOPROSTORU BYLY HLAVNÍMI ÚKOLY PŘI VÝVOJI SVÍTIDLA PERCEPTO. Zabudovaný detektor pohybu spolu s nastaveným stmívacím režimem garantuje předepsanou hladinu osvětlení, čímž významně snižuje spotřebu energie, a přitom zajišťuje světelnou pohodu a bezpečnost. Percepto může dosáhnout i 80 % úsporu energie v porovnání se svítidly osazenými tradičními zdroji. Doba návratnosti je menší než 5 let. Z tohoto důvodu je jistě finančně zajímavější instalovat nová svítidla Percepto nežli vyměňovat zdroje ve stávajících svítidech. K dispozici jsou dvě varianty svítidla: jako podhledové nebo přisazené. Percepto je vybaveno optikou tvořenou LED a reflektory se symetrickým nebo asymetrickým vyzařováním. Tvar svítidla zaručuje výborné tepelné vlastnosti, což zajišťuje dlouhou životnost; elektronický předřadník je oddělen od optické části. Z toho důvodu je manipulace a instalace svítidla mnohem snazší. Percepto je svítidlem vhodným do instalačních výšek od 3 do 8 m

34 PERCEPTO PARAMETRY HLAVNÍ VÝHODY Závěsná výška 3 až 8 m Krytí optické části IP 66 (*) Kr y tí elektrické části IP 66 (*) bez detektoru pohybu: IK 08 (**) Odolnost proti nárazu s detektorem pohybu: IK 07 (**) Napájecí napětí V Elektrická třída I nebo II (*) MATERIÁL Těleso svítidla Galvanizovaná ocel Chladič Hliník Optický kryt Kalené sklo Bílá RAL 9003 Jakákoliv barva RAL na vyžádání Barva (*) HLAVNÍ VYUŽITÍ Flexibilní LED řešení pro osvětlování Maximální úspora nákladů v oblasti energie a údržby Snadná instalace: montáž svítidla zvládne jedna osoba Symetrická a asymetrická křivka svítivosti ČERPACÍ STANICE NÁSTUPIŠTĚ VSTUPY NÁKUPNÍCH CENTER HALY NÁDRAŽÍ, LETIŠTNÍ HALY Zabudované stmívání se systémem detektoru pohybu Flexibilita: snadné nastavení stmívacího režimu pomocí dálkového ovládání Je možná včlenit do sítě dálkového ovládání podle IEC-EN (**) podle IEC-EN VÝBAVA NA PŘÁNÍ Nezávislé stmívání s detektorem pohybu Teplota chromatičnosti světla LED bílé, neutrální nebo teplé Přepěťová ochrana 10 kv 437 ROZMĚRY mm L2 délka 400 mm H1 výška 400 mm H2 výška max 49 mm H3 výška 105 mm ,2 max 49 L1 délka SVĚTELNÝ TOK A SPOTŘEBA ENERGIE Počet LED Proud: 500 ma Proud: 700 ma PERCEPTO Percepto Pokles světelného toku v čase při tq=25 C Studená bílá (5 500 K) 22 LED 44 LED Světelný tok (lm)* Spotřeba energie (W) Světelný tok (lm)* Spotřeba energie (W) Po h 90 % 80 % Udávaný světelný tok je světelným tokem LED zdrojů při tj= 25 C podle dat výrobce LED. Skutečný světelný tok svítidla je závislý na okolních podmínkách (okolní teplota a znečištění) a optické účinnosti svítidla. Světelný tok svítidla je závislý na typu použitých LED zdrojů, které podléhají neustálemu a rychlému vývoji v LED technologiích. (*) PERCEPTO Více informací na

35 OMNIstar LED ŘEŠENÍ PRO PŘÍKONOVĚ NÁROČNÉ SOUSTAVY OMNISTAR SE STÁVÁ VE SVÍTIDLECH NOVÝM STANDARDEM, NEBOŤ JE SKUTEČNOU A DOKONALOU ALTERNATIVOU VÝBOJKOVÝCH SVÍTIDEL V ROZSÁHLÝCH A PŘÍKONOVĚ NÁROČNÝCH OSVĚTLOVACÍCH SOUSTAVÁCH JAKO JSOU DÁLNICE, KŘIŽOVATKY, VELKÉ OBSLUŽNÉ PLOCHY, TUNELY A SPORTOVIŠTĚ. Svítidlo Omnistar bylo navrženo tak, aby splnilo všechny možné nároky osvětlovaných ploch, u nichž je zapotřebí velkých světelných toků (33 až 132 tisíc hot lumenů), a přitom dosáhlo maximálních úspor energie a nákladů na údržbu i krátký čas návratnosti. Toto modulové svítidlo může být instalováno na vysoké stožáry pomocí držáku pro jedno, dvě nebo tři svítidla podle toho, jakou fotometrii a světelný tok osvětlovaná plocha vyžaduje k splnění svých zadávacích podmínek. Možnost nastavení jakéhokoliv náklonu svítidla činí svítidlo Omnistar skvělým světlometem zajišťujícím dokonalou světelnou pohodu a bezpečí. Nabízí skutečně plnohodnotnou náhradu za svítidla vybavená tradičními vysokopříkonovými zdroji, a to díky všem výhodám LED technologie: nízká spotřeba energie, lepší zraková pohoda daná bílým světlem, minimální údržba a delší doba života. Omnistar je kompatibilní s řadou řídícího systému Owlet, což umožňuje přizpůsobení hladiny osvětlení podle skutečných požadavků, a tím dosažení dalších úspor energie

36 Mono až hot lumenů Duo až hot lumenů Počet LED 128, 144 Příkon Teplota chromatičnosti světla Trio až hot lumenů W Neutrální, studená nebo teplá bílá Hospodárné a výkonné osvětlovací těleso zajišťující maximální úsporu energie a nákladů na údržbu Mono Modulové uspořádání ve vysokopříkonových soustavách IP 66 (*) Možnost náklonu Krytí elektrické části IP 65 Přepěťová ochrana 10 kv Odolnost proti nárazu (sklo) IK 08 (**) 80 mm držák Krytí optické části IP 66 po celou dobu provozu svítidla (2x 14 kg MATERIÁL Slitina hliníku tlakově litého Optický kryt Sklo ) EU I nebo II (*) Váha (bez předřadníku) Tělo W výška,50 US mm 14 Elektrická třída V Hz H šířka ) 4x 9( 50 21, Napájecí napětí 532 mm Rozsáhlá škála optik Krytí optické části (*) L délka W L 35 Světelný tok 8 až 30 m ROZMĚRY UCHYCENÍ 25 Instalační výška HLAVNÍ VÝHODY H OMNIstar PARAMETRY VÝBAVA NA PŘÁNÍ Ochranná mřížka Strukturované sklo mono + napáječ duo trio AKZO šedá 900 pískovaná Barva (*) podle IEC-EN (**) podle IEC-EN Jakákoliv barva RAL nebo AKZO na vyžádání Více informací na HLAVNÍ VYUŽITÍ mono na výložník 70 DÁLNICE ROZLEHLÉ AREÁLY PARKOVIŠTĚ VELKÉ KRUHOVÉ OBJEZDY DÁLNIČNÍ UZLY, TUNELY PROSTORNÉ PLOCHY duo na výložník 71

37 Vaše poptávky zasílejte na nebo Pøíslušné ceny svítidel vèetnì termínu dodání Vám budou zaslány v cenové nabídce. Platební podmínky: splatnost 14 dní, pokud není uvedeno v CN jinak. V pøípadì platby pøedem poskytujeme slevu 2% z fakturované èástky (fakturovaná èástka = netto cena na faktuøe po zapoètení všech obchodních slev). Doprava: v pøípadì objednávky nad ,- Kè (hodnota objednaného zbo í po zapoètení všech obchodních slev, kromì slevy za platbu pøedem) je doprava zdarma. V ostatních pøípadech mo ný osobní odbìr ve skladu Benešov nebo sbìrná slu ba Toptrans na náklady odbìratele.

38 SÍDLO FIRMY Artechnic Schréder a.s. Vinohradská 74, Praha 3 Tel: , Fax: IČ: , DIČ: CZ info@artechnic-schreder.cz Web: VÝROBA A SKLAD SVÍTIDEL Artechnic Schréder a.s. Křižíkova 2093, Benešov Tel.: , Fax: PROJEKTOVÍ MANAŽEŘI Tomáš Bartoš Tel: tomas.bartos@artechnic-schreder.cz Jiří Stodůlka Tel: jiri.stodulka@artechnic-schreder.cz SVĚTELNÍ TECHNICI Ing. Roman Sedláček Tel: roman.sedlacek@artechnic-schreder.cz Ing. Petr Paseka Tel: petr.paseka@artechnic-schreder.cz CENOVÉ NABÍDKY David Lažan Tel: david.lazan@artechnic-schreder.cz
