Záruční list. Sériové číslo adaptéru. Datum prodeje. Odběratel. Adresa

Transkript

1

2

3 Záruční list Verze programu SuperVAG 20. _ Sériové číslo adaptéru Datum prodeje.. Odběratel Adresa Záruční doba na diagnostický systém je 24 měsíců od data prodeje. Záruka se nevztahuje na vady způsobené nesprávným použitím, např. zapojení adaptéru k vozu se jmenovitým napětím větším než 2 V, nesprávným zapojením koncovky s volnými piny apod. Dále se záruka nevztahuje na poškození adaptéru mechanickými vlivy, vodou, agresivními látkami, zvýšenou teplotou apod. Záruka se také neposkytuje na adaptér, do kterého byl proveden jakýkoliv zásah neautorizovanou osobou.

4

5 5 Obsah Licence 7 Licenční... podmínky 7 Autorská... práva 7 Obsah... dodávky 8 Systémové požadavky 8 Instalace a konfigurace 9 Instalace... systému SuperVAG Diagnostic Tools 9 Konfigurace... komunikačního adaptéru 2 Aktualizace... firmw are adaptéru po internetu Správce licence... Expertní režim Aktivace... produktů SuperVAG Diagnostic Tools 26 Doinstalování... dalšího produktu řady SuperVAG Diagnostic Tools 27 Aktualizace... systému SuperVAG 30 Instalace... ovladačů kabelu USB do Windows 3 Přihlášení... adaptéru Bluetooth do počítače 32 Odinstalování... systému SuperVAG Diagnostic Tools 34 Spuštění modulů diagnostiky SuperVAG 35 TOOLBOX 35 Servisní... funkce 36 Jak program... pracuje 38 Podporované... jednotky 39 Popis... jednotlivých funkcí 40 Načtení ze... souboru / Uložení do souboru Čtení / zápis... obsahu sériové paměti EEPROM Čtení hodnoty... čítače kilometrů Přizpůsobení... hodnoty čítače kilometrů Zjištění tajného... čísla Zjištění / Změna... hodnoty čítače FLASH Aktivace otevírání... oken přes dálkové ovládání Propojení počítače s diagnostikovaným vozem Redukce... PSA CAN 45 Poloha... diagnostické zásuvky ve voze - koncern VW HR Carsoft s.r.o.

6 6 SuperVAG Poloha... diagnostické zásuvky v automobilu - Koncern PSA HR Carsoft s.r.o.

7 Licence Licence. Licenční podmínky 7 Instalací, kopírováním, načtením, otevřením nebo jiným použitím tohoto programu souhlasíte s podmínkami této smlouvy a jste jimi vázáni. Pokud s podmínkami této smlouvy nesouhlasíte, nejste oprávněni tento program užívat. Program je chráněn autorskými právy a mezinárodními úmluvami o autorských právech, jakož i dalšími zákony a úmluvami o duševním vlastnictví. Program se neprodává, pouze se uděluje licence k jeho užívání. Na základě této smlouvy jsou vám udělena následující práva: Smíte si vytvořit jednu záložní kopii programu. Tuto záložní kopii smíte použít výhradně k archivním účelům. Licence na program se vydává na produkt jako celek. Jeho komponenty nelze oddělovat pro užití více než jedním uživatelem. Program nelze pronajímat, poskytovat na leasing ani půjčovat. Bez omezení dalších práv může výrobce ukončit tuto smlouvu, jestliže nesplníte její podmínky. V takovém případě musíte zničit všechny kopie programu a datových souborů. Komunikační kabel je součástí poskytované licence. Není dovoleno zasahovat do jeho zapojení..2 Autorská práva Veškerá vlastnická práva a práva na duševní vlastnictví týkající se tohoto programu, doprovodné tištěné materiály a jakékoli kopie programu jsou majetkem výrobce. Tištěný materiál dodávaný s programem není povoleno kopírovat. Veškerá vlastnická práva a práva k duševnímu vlastnictví obsažená v tomto programu jsou majetkem vlastníka obsahu a jsou chráněna příslušnými autorskými zákony a zákony a úmluvami na ochranu duševního vlastnictví. Tato smlouva neposkytuje žádná práva týkající se obsahu. Veškerá práva, která nejsou touto smlouvou výslovně udělena, jsou vyhrazena výrobci. Výrobce nenese v žádném případě odpovědnost za následné škody, ať jsou jakékoliv /včetně a bez omezení, přímé nebo nepřímé škody na zdraví, ze ztrát zisku z podnikání, z přerušení podnikání, ze ztrát podnikatelských informací nebo jakékoliv další zvláštní ztráty/, způsobené užíváním nebo nemožností užívat tento produkt, i když byl výrobce upozorněn na možnost vzniku takových škod. V žádném případě a ze žádného ustanovení této smlouvy nevyplývá, že by odpovědnost výrobce přesahovala částku Vámi zaplacenou za program včetně hardwarového převodníku. 202 HR Carsoft s.r.o.

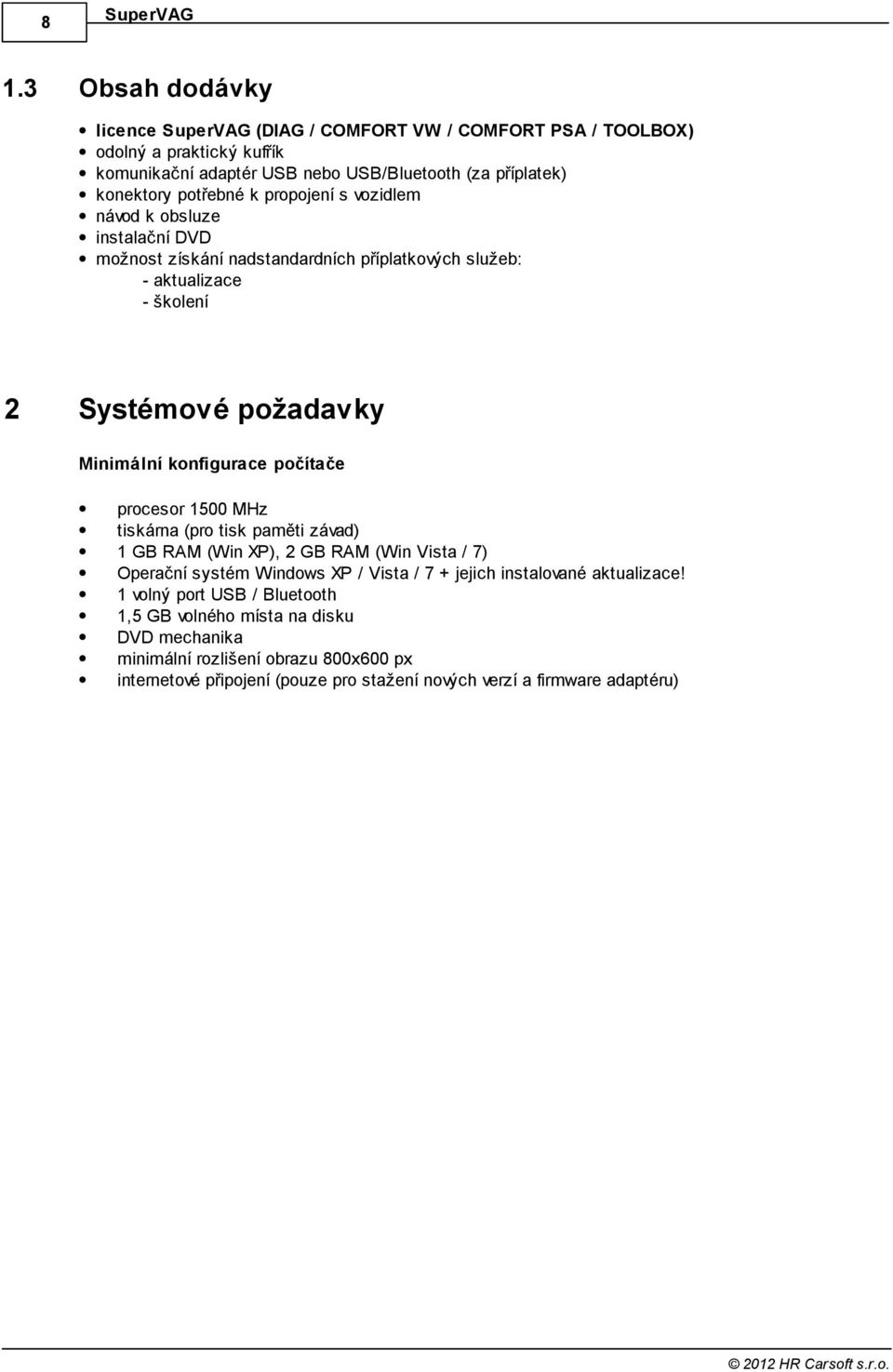

8 8.3 SuperVAG Obsah dodávky licence SuperVAG (DIAG / COMFORT VW / COMFORT PSA / TOOLBOX) odolný a praktický kufřík komunikační adaptér USB nebo USB/Bluetooth (za příplatek) konektory potřebné k propojení s vozidlem návod k obsluze instalační DVD možnost získání nadstandardních příplatkových služeb: - aktualizace - školení 2 Systémové požadavky Minimální konfigurace počítače procesor 500 MHz tiskárna (pro tisk paměti závad) GB RAM (Win XP), 2 GB RAM (Win Vista / 7) Operační systém Windows XP / Vista / 7 + jejich instalované aktualizace! volný port USB / Bluetooth,5 GB volného místa na disku DVD mechanika minimální rozlišení obrazu 800x600 px internetové připojení (pouze pro stažení nových verzí a firmware adaptéru) 202 HR Carsoft s.r.o.

9 Systémové požadavky 3 9 Instalace a konfigurace Tento průvodce instalací obsahuje pouze obecný popis celé instalační procedury. Úkony specifické pro jednotlivé vydané verze najdete vždy na v sekci Podpora. 3. Instalace systému SuperVAG Diagnostic Tools Pokud máte v systému aktivovanou volbu CD - Autorun, spustí se instalátor automaticky. V opačném případě spusťte soubor setupxx.exe na instalačním DVD (nebo ze složky, kam byl soubor stažen z internetu) a vyčkejte, než bude instalace automaticky pokračovat. Nespouštějte během této doby instalaci znovu! Registrační údaje Po shlédnutí základních informací a přijetí licenčních podmínek budete vyzváni k vyplnění registračních údajů a k zadání typu rozhraní komunikačního adaptéru. Pozor! Typ připojení (USB/Bluetooth/sériový port) musí být správně nastaven. Nesprávná informace může zamezit funkci programu. Po nastavení všech informací klikněte na tlačítko Další. 202 HR Carsoft s.r.o.

10 0 SuperVAG Licenční údaje V okně Výběr produktů SuperVAG nastavte, které programy mají být instalovány. Zaškrtněte pouze programy, pro které vlastníte platnou licenci. Ostatní programy nebudou po nainstalování fungovat. Cílové umístění Dále si můžete zvolit, do kterého adresáře chcete diagnostický systém SuperVAG nainstalovat. Adresář volíte buď výběrem cesty v adresářové struktuře pomoc myši nebo přímým zadáním z klávesnice do okna s aktuálním adresářem. Pokud nezměníte nabízenou volbu, program se nainstaluje do přednastaveného adresáře C:\Program Files\Carsoft\SuperVAG. 202 HR Carsoft s.r.o.

11 Instalace a konfigurace Nastavení zástupců programů V předposledním okně instalace si můžete zvolit zda vytvořit ikonu na ploše a/nebo v panelu rychlého přístupu na liště (vedle tlačítka Start). Kliknutím na tlačítko Další se spustí vlastní instalace. Po jejím skončení se zobrazí přehled nainstalovaných ovladačů, které je možno později aktualizovat pomocí nabídky Start / Programy / Carsoft / Instalace USB ovladačů. Tento průvodce instalací obsahuje pouze obecný popis celé procedury. Úkony specifické pro jednotlivé verze najdete vždy na v sekci Podpora. Po dokončení instalace můžete program spustit v nabídce Start / Programy / Carsoft / SuperVAG poklepáním na ikonu SuperVAG. Pokud jste zvolili vytvoření ikon na ploše a/nebo v panelu rychlého spouštění, najdete ikony také tam. Poznámka: Po dokončení instalace si můžete nechat zobrazit informace o Novinkách ve verzi, popřípadě průvodce novými funkcemi. 202 HR Carsoft s.r.o.

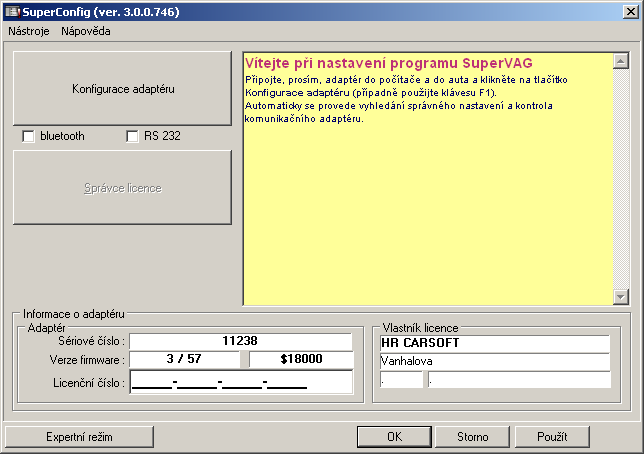

12 2 3.2 SuperVAG Konfigurace komunikačního adaptéru Konfiguraci komunikačního adaptéru si program automaticky vyžádá po každé instalaci programu. Pokud dojde ke změně zakoupených licencí, musí být konfigurace spolu se Správcem licence spuštěna manuálně. Ke konfiguraci je určen speciální program SuperVAG Configurator. Po instalaci diagnostického systému SuperVAG se tento program spustí automaticky. Později je možné jej spustit přes (START / Programy / Carsoft / SuperVAG Configurator) nebo přímo v programu SuperVAG prostřednictvím Navigační ikony vlevo nahoře a položky Konfigurace. SuperVAG Configurator slouží k přihlášení komunikačního adaptéru do systému SuperVAG. Pro bezchybnou funkci programu je nutná správná kombinace verze programu, firmware adaptéru a zakoupených licencí! Kliknutím na tlačítko Konfigurace adaptéru se automaticky provede otestování portů počítače, vyhledá se adaptér a zkontroluje jeho nastavení. Vpravo se též zobrazí všechny programy, pro které vlastníte licenci (viz obr. níže). V případě potřeby se provede aktualizace firmware v komunikačním adaptéru. Poznámka: Pokud používáte adaptér bluetooth (a tento je již přihlášený v počítači), zaškrtněte políčko bluetooth, viz kapitola Přihlášení adaptéru Bluetooth do počítače. Pokud je vše správně nastaveno, objeví se hlášení Kontrola adaptéru dokončena. Klikněte na tlačítko OK a můžete začít pracovat s programy SuperVAG Diagnostic Tools. 202 HR Carsoft s.r.o.

13 Instalace a konfigurace 3 Políčko "Bezpečná komunikace" Pokud se během práce s diagnostikou SuperVAG objeví závada 707 nebo 30a, je problém v konfiguraci vašeho počítače. Pro odstranění těchto potíží stačí zatrhnout políčko Bezpečná komunikace Aktualizace firmware adaptéru po internetu Pokud používáte mimo COMFORT VW nebo PSA i další moduly, je nutné s každou novou verzí programu aktualizovat také firmware Vašeho adaptéru! Stiskněte tlačítko Konfigurace adaptéru: Pokud je to vyžadováno, zobrazí se okno pro Aktualizaci firmware adaptéru : 202 HR Carsoft s.r.o.

14 4 SuperVAG Zajistěte, aby byl Váš počítač připojen k internetu a stiskněte Aktualizace po internetu. Ostatní tlačítka není nutné v běžných případech využívat. Po dokončení aktualizace se automaticky zopakuje konfigurace adaptéru, po které je program připraven k použití. 202 HR Carsoft s.r.o.

15 Instalace a konfigurace Správce licence Správa licence vyvolá externí program pro načtení a zadání licenčního čísla komunikačního adaptéru. Pomocí licenčního čísla lze aktivovat jednotlivé programy, které komunikují pomocí komunikačního adaptéru SuperVAG. Pro práci se správcem licencí je třeba, aby byl komunikační adaptér připojený do počítače i auta. 202 HR Carsoft s.r.o.

16 SuperVAG Expertní režim Tento režim slouží k přihlášení komunikačního adaptéru do systému SuperVAG Diagnostic Tools a kromě toho umožňuje i další nastavení. Přihlášení komunikačního adaptéru do systému (expertní režim) Na kartě Systém klikněte na typ komunikačního portu, ke kterému je připojen Váš komunikační adaptér (pro volbu USB zvolte USB Virtual COM). Potom klikněte na tlačítko Najdi připojený adaptér. 202 HR Carsoft s.r.o.

17 Instalace a konfigurace 7 Po vyhledání adaptéru se zobrazí karta Licence a na ní informace o Vašem adaptéru. Klikněte na tlačítko OK a můžete začít pracovat s programy SuperVAG Diagnostic Tools. Další funkce expertního režimu V expertním režimu je možné změnit různá nastavení programů SuperVAG Diagnostic Tools. Pro přehlednost jsou jednotlivé parametry uspořádány na kartách. V dalším textu je popis jednotlivých funkcí uspořádán podle těchto karet. 202 HR Carsoft s.r.o.

18 8 SuperVAG Karta Systém Výběr typu portu Pod horním okrajem záložky jsou tlačítka pro nastavení typu spojení mezi počítačem a komunikačním adaptérem. Kliknutím na správné tlačítko se Vám zobrazí dostupná čísla portů. Pokud se Vám zobrazí jeden nebo více portů, prohledají se po kliknutí na tlačítko Najdi připojený adaptér automaticky všechny dostupné porty a po nalezení se zobrazí informace o připojeném komunikačním adaptéru (přepne se na kartu Licence). Režim kompatibility s Windows 98 Toto políčko označte, pokud máte problémy s komunikací pod Windows 98/Me (běžně není potřeba). Rozlišení obrazovky V nabídce je seznam dostupných rozlišení grafického adaptéru. Pouhým výběrem jiného nastavení dojde k přepnutí grafického adaptéru na zvolený režim. Tato volba je platná pouze do nejbližšího restartu operačního systému. Pokud jste s novým nastavením spokojeni, klikněte na tlačítko Změň trvale, nové údaje se zapíší do registrů a nastavení zůstane zachováno trvale. 202 HR Carsoft s.r.o.

19 Instalace a konfigurace Karta SuperVAG Nastavení komunikace Hold time definuje prodlevu při navazování komunikace v ms. Správná hodnota je 40 ms. Pooling definuje časování testu sériového portu. Správná hodnota je 40. Waiting definuje časování odesílání dat do jednotky. Správná hodnota je 20. Pro řídicí jednotky do roku 998 (zejména přístrojové panely s palubním počítačem) je doporučená hodnota 250. Ostatní parametry Je-li zatržena volba Zobrazit řetězec dlouhého kódování, pak je zobrazen řetězec dlouhého kódování (funkce dostupná na autech faceliftovaných po roce 2003 u řídicích jednotek, které funkci Dlouhé kódování podporují) v hexadecimální formě. 202 HR Carsoft s.r.o.

20 20 SuperVAG Nastavení tisku Výběrem tiskárny ze seznamu přednastavíte výchozí tiskárnu pro tisk, bez ohledu na přednastavenou výchozí tiskárnu Windows. Parametry servisu Identifikace definuje nadpis na výtisku paměti závad. Kód dílny zde zadejte Nevada kód Vaší dílny. Zabezpečení Tato funkce umožňuje chránit funkci Přizpůsobení čítače ujetých kilometrů před neautorizovaným použitím. Zapnutí hesla Kliknutím na zátržku Aktivovat heslo do funkce Přizpůsobení čítače ujetých kilometrů se zobrazí okno pro zadání hesla. Toto heslo je třeba zadat dvakrát stejně. Pokud je heslo aktivováno, pak je možné využít funkci přizpůsobení čítače ujetých kilometrů pouze po správném zadání hesla. Vypnutí hesla Zrušte zatržení u textu Aktivovat heslo do funkce Přizpůsobení čítače ujetých kilometrů. Aby zabezpečení bylo skutečně vypnuto, musíte opět zadat heslo (autorizace změny). 202 HR Carsoft s.r.o.

21 Instalace a konfigurace Karta FLASH Parametry komunikace Prodleva definuje časování odesílaných dat. Správná hodnota je. Velikost bloku definuje množství najednou načítaných dat při čtení řídicí jednotky. Správná hodnota je 346. Prodleva KWP definuje časování protokolu KWP2000. Správná hodnota je 00. Čekání před novým navazováním komunikace definuje časovou prodlevu před opakováním navazování komunikace. Správná hodnota je 200. Nastavení odesílání souborů Slouží k nastavení odchozí pošty pro zasílání souborů přímo z programu FLASH. Pokud používáte k příjímání a odesílání pošty program na Vašem počítači, např. Outlook Express, Outlook, Eudora nebo Thunderbird, zvolte typ klienta Windows klient. Pokud přistupujete k poště přes webové rozhraní, kontaktujte Vašeho poskytovatele připojení pro adresu a parametry SMTP serveru. Příklad pro nastavení pošty na serveru quick.cz : - SMTP Server : Uživatelské jméno : Heslo : Vaše mailová adresa : 202 HR Carsoft s.r.o. SMTP.QUICK.CZ <Vaše přihlašovací j méno> <Vaše přístupové heslo ke schránce> <Vaše mailová adresa na serveru QUICK>

22 22 SuperVAG - Příjemce : tuning@carsoft.cz Příklad pro nastavení pošty na serveru seznam.cz : SMTP Server : Uživatelské jméno : Heslo : Vaše mailová adresa : Příjemce : smtp.seznam.cz <Vaše přihlašovací j méno>@seznam.cz <Vaše přístupové heslo ke schránce> <Vaše přihlašovací j méno>@seznam.cz tuning@carsoft.cz Karta KEY Všechna potřebná nastavení provedete přímo na kartě SuperVAG. Nastavení pro oba programy jsou shodná Karta Licence Údaje na této kartě jsou uvedeny bez informací o instalovaných produktech a bez informace o verzi firmware v komunikačním adaptéru. Pokud máte připojený komunikační adaptér do počítače i do auta (stačí zajistit jeho napájení), provedete pomocí klávesy F Najdi připojený adaptér test adaptéru a zobrazíte jeho parametry. Aktualizace firmware nahraje do komunikačního kabelu aktuální data pro komunikaci. Doporučujeme provést tuto aktualizaci vždy po získání nové verze programu. 202 HR Carsoft s.r.o.

23 Instalace a konfigurace Karta Ovladače USB Údaje na této kartě slouží ke kontrole verze ovladačů USB, příp. k jejich přeinstalování. Poznámka: Tato karta je dostupná pouze v případě, že jste zvolili typ rozhraní USB (na kartě Systém). Instalace ovladačů Před manipulací s ovladači odpojte USB adaptér od počítače. Jinak nemusí být všechny soubory správně přepsány. Instalaci ovladačů neprovádějte na jiné, již nainstalované ovladače (údaj v políčku Nainstalovaná verze USB ovladačů), ale proveďte vždy nejprve odinstalování ovladačů. Odinstalování ovladačů Před odinstalováním ovladačů odpojte USB adaptér od počítače. Jinak nelze ovladače z počítače kompletně odinstalovat. 202 HR Carsoft s.r.o.

24 SuperVAG Karta Systemové informace Pod zobrazenými systémovými informacemi jsou k dispozici systémové ikony zjednoduší Vám hledání systémových funkcí jako např: vyvolání okna Správce hardware nastavení datumu a času konfigurace řízení spotřeby Vašeho počítače externí aktualizace komunikačního adaptéru 202 HR Carsoft s.r.o.

25 Instalace a konfigurace Karta Registry Windows Informace centrálního registru Windows, které jsou zde zobrazeny, slouží pouze k nahlédnutí. Není možné je nijak upravovat. 202 HR Carsoft s.r.o.

26 SuperVAG Aktivace produktů SuperVAG Diagnostic Tools. Nejprve je nutné vyčíst původní licenční číslo: komunikační kabel musí být připojen k automobilu i k počítači (zelená dioda svítí) spusťte program SuperVAG Configurator (START / Programy / Carsoft / SuperVAG Configurator) v okně SuperVAG Configurator klikněte na tlačítko Konfigurace adaptéru, čímž vyhledáte informace o připojeném komunikačním adaptéru stiskněte klávesu Správce licence klikněte na tlačítko Vyčti licenční číslo a zobrazí se Vaše aktuální licenční číslo 202 HR Carsoft s.r.o.

27 Instalace a konfigurace 27 toto číslo odešlete spolu s objednávkou (popř. zprávou o zaplacení) na adresu diag@carsoft.cz (tel.: ) POZOR! Mezi vyčtením a zapsáním nového licenčního čísla nesmí být přeinstalována verze diagnostiky SuperVAG! Program však může být mezi vyčtením a zapsáním vypnut a znovu zapnut. 2. Vzápětí Vám vygenerujeme licenční číslo nové, které vložíte do políčka Nové licenční číslo a klepnete na tlačítko Zapiš do adaptéru. 3. Zopakujte konfiguraci adaptéru v okně SuperVAG Configurator. 4. Můžete začít pracovat s programy SuperVAG. 3.4 Doinstalování dalšího produktu řady SuperVAG Diagnostic Tools Pokud si přejete doinstalovat nově zakoupený program systému SuperVAG Diagnostic Tools, je nutné nainstalovat znovu celý diagnostický systém SuperVAG z instalačního CD nebo ze souboru, který stáhnete ze stránek (sekce Ke stažení). V okně Výběr produktů SuperVAG poté zaškrtněte všechny produkty, ke kterým vlastníte licenci (včetně nově zakoupené). Následně je nutné získat od nás nové licenční číslo pro tuto skupinu produktů a zadat je do Správce licence v okně SuperVAG Configurator. Postupujte podle předešlé kapitoly "Aktivace produktu řady SVG". Poznámka: Pokud máte aktivovány i jiné moduly než COMFORT VW/PSA, zobrazí se výzva k 202 HR Carsoft s.r.o.

28 28 SuperVAG Aktualizaci firmware adaptéru, viz kapitola Konfigurace adaptéru/zjednodušený režim/aktualizace firmware. 202 HR Carsoft s.r.o.

29 Instalace a konfigurace 29 Klikněte na tlačítko Správce licence. Zobrazí se následující okno, ve kterém Načtete licenční kód a nadiktujete jej nebo napíšete Vašemu prodejci diagnostiky. Ten Vám buď obratem nebo v krátké době sdělí kód nový, vygenerovaný na základě nově dokoupené licence. Vepište jej do políčka níže a klikněte na Zapiš do kabelu. Poznámka: V době mezi vyčtením starého kódu a zapsáním nového neinstalujte žádnou novou verzi ani firmware adaptéru! 202 HR Carsoft s.r.o.

30 SuperVAG Aktualizace systému SuperVAG Aktualizace zaručují vašim programům aktuálnost a správnou funkci. Proto doporučujeme sledovat naše webové stránky a zveřejněné aktualizace co nejdříve instalovat. Aktualizace je možné získat buď online (stažením z našich webových stránek) nebo použitím instalačního DVD s poslední verzí systému SuperVAG Diagnostic Tools. Instalace nejnovějších aktualizací je možná teprve po uhrazení předplatného aktualizací na příslušný rok. Nejjednodušší a nejrychlejší způsob, jak tyto novinky získat, je stáhnout aktuální verzi systému SuperVAG Diagnostic Tools přímo z webových stránek Soubory naleznete v sekci Ke stažení. Instalace aktualizací je jednoduchá a není při ní potřeba kontaktovat prodejce pro další údaje. Stačí pouze spustit stažený soubor (běžně se po stažení ukládá na plochu) a pokračovat jako při běžné instalaci systému SuperVAG. V okně Výběr produktů SuperVAG zaškrtněte pouze Vámi zakoupené produkty a po dokončení instalace a prvním spuštění některé z aplikací proveďte Konfiguraci adaptéru (Nástroje / Možnosti). Ta si možná vyžádá také Aktualizaci firmware Vašeho adaptéru (viz následující kapitola). Poznámka: Pokud se při první komunikaci s vozem zobrazí hlášení o chybějícím předplatném aktualizací, restartujte aplikaci SuperVAG. V případě kdy během instalace nové verze nastanou problémy, zkuste verzi nejprve nainstalovat znovu a pokud potíže přetrvají, kontaktujte Vašeho prodejce diagnostiky. 202 HR Carsoft s.r.o.

31 Instalace a konfigurace Instalace ovladačů kabelu USB do Windows Drivery USB se instalují v průběhu instalace. Podmínkou je, zvolit typ rozhraní USB (dle obrázku z průběhu instalace). Ke konci instalace budete informováni o nainstalovaných driverech (ovladačích) USB a jejich verzi (pouze ve Windows XP). Pokud je aktuální (dostupná) vyšší verze ovladačů, můžete kliknutím na tlačítko Odinstalovat tyto ovladače odebrat a následně tlačítkem Instalovat vložit do systému nové. Ovladače je též možné doinstalovat kdykoli pomocí jednoduché aplikace v nabídce START / Programy / Carsoft / Reinstalace ovladačů USB 202 HR Carsoft s.r.o.

32 SuperVAG Přihlášení adaptéru Bluetooth do počítače Vyhledání komunikačního adaptéru UNIVERSAL. Zastrčte přijímač bluetooth do zdířky USB. Vyčkejte, než proběhne instalace potřebných ovladačů a poté stiskněte modrou ikonu Bluetooth v pravém dolním rohu (viz obrázek). 2. Zobrazí se okno, ve kterém zvolíte Přidat nové zařízení. 3. Připojte komunikační adaptér UNIVERSAL k napětí (do OBD konektoru ve voze), zatrhněte políčko Zařízení je nastaveno a klikněte na Další. Poté začne vyhledávání dostupného adaptéru. 4. Po dokončení vyhledávání se objeví okno s nalezenými bluetooth zařízeními. Zvolte požadovaný komunikační adaptér (jméno a výrobní číslo) a klikněte na Další. 202 HR Carsoft s.r.o.

33 Instalace a konfigurace 5. V následujícím dialogovém okně zadejte klíč 0 podle obrázku: 6. Dokončenou instalaci signalizuje následující dialog: 202 HR Carsoft s.r.o. 33

34 SuperVAG Odinstalování systému SuperVAG Diagnostic Tools V nabídce Nastavení / Ovládací panely je ikona Přidat nebo odebrat programy. Dvojitě na ni klikněte a zobrazí se Vám seznam nainstalovaných a zaregistrovaných programů. V seznamu zobrazených nainstalovaných programů vyhledejte SuperVAG Diagnostic Tools a klikněte na tlačítko Odebrat. Pokračujte podle instrukcí. Systém SuperVAG Diagnostic Tools odinstalujete též kliknutím na položku Odinstalovat aplikaci SuperVAG Diagnostic Tools přímo v nabídce Start / Programy / Carsoft. 202 HR Carsoft s.r.o.

35 Instalace a konfigurace 4 Spuštění modulů diagnostiky SuperVAG Poklepejte na příslušnou ikonu na ploše Windows: SUPERVAG 20 - spuštění modulů DIAG, COMFORT VW / PSA TOOLBOX - spuštění modulu TOOLBOX 5 TOOLBOX Tuto aplikaci spustíte poklepáním na ikonu na ploše Windows. Aplikace TOOLBOX spojuje v jediném okně následující diagnostické nástroje (licence): VIN-R zjištění tajného čísla SPEED čtení / zápis sériové paměti EEPROM, změna hodnoty čítače KM Pracovní plocha programu TOOLBOX se skládá z těchto částí:. Navigační ikona - zpřístupňuje menu Servisní funkce diagnostiky SuperVAG 2. Pole ikon, pro navázání komunikace s řídicími jednotkami 3. Okno Status - zobrazuje podrobné výpisy všech úkonů programu 4. Nápověda - okno kontextové nápovědy doporučuje aktuální postupy práce 202 HR Carsoft s.r.o. 35

36 36 5. SuperVAG Servisní funkce Všechny servisní funkce jsou shromážděny v levém horním rohu obrazovky: Oblast servisních funkcí s otevřeným menu Menu Servisních funkcí vyvoláte kliknutím na Navigační ikonu Konfigurace otevře okno SuperVAG Configurator umožňuje konfigurovat komunikační adaptér více o programu SuperVAG Configurator v kapitole "Konfigurace kom. adaptéru" Návod k obsluze zobrazí tento manuál ve formátu PDF KONEC Ukončení programu Vedle Menu servisních funkcí můžete využít také trojici ikon umístěných vedle navigační ikony: Vyfoť a ulož obrazovku pomocí této ikony uložíte Vaši aktuální obrazovku jako obrázek obrázky jsou ukládány do složky Dokumenty/Carsoft/ Screenshots a mohou být poté otevřeny pomocí Průzkumníka nebo odeslány em formát ukládání DATUM-ČAS-Screenshot-číslo (př.2029_82_screenshot_00) Spusť TeamViewer spustí aplikaci TeamViewer pro vzdálenou obsluhu Vašeho počítače pomocí tohoto programu může po zadání přístupového kódu technik vzdáleně pracovat s Vaším počítačem a provádět na něm nutná nastavení obecný návod pro použití programu TeamViewer 202 HR Carsoft s.r.o.

37 TOOLBOX 202 HR Carsoft s.r.o. 37

38 SuperVAG Jak program pracuje Navázání komunikace se automaticky provede po volbě konkrétní řídicí jednotky. Základní nabídka ovládání programu Výběr typu řídicí jednotky motoru při navazování komunikace Při navazování komunikace s řídicí jednotkou motoru se v modulu TOOLBOX objeví dialog, kde je nutné určit, se kterým typem motoru právě pracujete: VW Group - Elektronika motoru I - pro všechny jednořadé motory koncernu VW VW Group - Elektronika motoru II - pro komunikaci s velkoobjemovými dvouřadými motory VW VW Crafter - Elektronika motoru - výhradně pro vozy VW Crafter PSA Group - Elektronika motoru - pro vybrané podporované vozy koncernu PSA Po navázání komunikace s požadovanou jednotkou dojde k rozeznání jejího konkrétního typu, v hlavičce okna se vyplní identifikace ŘJ a zobrazí se nabídka s příkazy komunikace. Podle konkrétního typu ŘJ a licencí aktivovaných v komunikačním adaptérů (VIN-R 2/3, SPEED 2/3) může nabídka obsahovat tyto příkazy: načtení ze souboru uložení do souboru čtení obsahu EEPROM zápis do EEPROM čtení hodnoty čítače kilometrů přizpůsobení hodnoty čítače kilometrů zjištění tajného čísla zjištění hodnoty čítače flash změna hodnoty čítače flash aktivace otevírání oken přes dálkové ovládání (komf) konec komunikace 202 HR Carsoft s.r.o.

39 TOOLBOX 5.3 Podporované jednotky Aplikace TOOLBOX pracuje s následujícími řídicími jednotkami: Koncern VW Elektronika motoru Elektronika převodovky Přístrojový panel Imobilizér Centrální modul komfortního systému Koncern PSA Elektronika motoru EDC5C2 Přístrojový panel Citroën Jumper III RENAULT Elektronika motoru EDC5C3 Kompletní seznam podporovaných ŘJ najdete na stránkách v sekci Podpora. 202 HR Carsoft s.r.o. 39

40 40 SuperVAG 5.4 Popis jednotlivých funkcí 5.4. Načtení ze souboru / Uložení do souboru Ikony pro načtení a uložení: Funkce slouží k práci s obsahem sériové paměti EEPROM, který byl již dříve uložen na Váš počítač, resp. k uložení načteného obsahu EEPROM do souboru. Kliknutím na příslušnou ikonu načtete data ze souboru uloženého na Vašem počítači, resp. uložíte data do vámi definovaného souboru, ze kterého je můžete později pomocí ikony "Načtení ze souboru" opět vyvolat. Dostupnost obou funkcí závisí na konkrétním typu ŘJ Čtení / zápis obsahu sériové paměti EEPROM Ikony pro čtení a zápis: Pro načtení, resp. zápis obsahu sériové paměti EEPROM slouží funkce "Čtení obsahu EEPROM" a " Zápis do EEPROM". Po načtení obsahu je možné data uložit do souboru na Vašem počítači. K tomu slouží funkce "Uložení do souboru". Pokud chcete obnovit data z již dříve uloženého souboru, použijte funkci "Načtení ze souboru". Dostupnost obou funkcí závisí na konkrétním typu ŘJ Čtení hodnoty čítače kilometrů Použijte ikonu: Stisknutím tlačítka "Čtení hodnoty čítače kilometrů" spustíte proces čtení obsahu paměti v jednotce. Průběh i výslednou hodnotu můžete sledovat v okně Status. 202 HR Carsoft s.r.o.

41 TOOLBOX Přizpůsobení hodnoty čítače kilometrů Použijte ikonu: Tato funkce slouží k nastavení libovolného hodnoty ujetých kilometrů na digitálním celkovém měřiči ujeté vzdálenosti (např. při výměně přístrojového panelu). Povolený rozsah hodnot je km. Stiskem ikony "Přizpůsobení hodnoty čítače kilometrů" zobrazíte okno, ve kterém můžete zadat požadovanou hodnotu čítače. Jakmile potvrdíte novou hodnotu, začne proces zapisování dat do jednotky. Průběh procesu můžete sledovat v okně Status. Během této doby jsou zablokována obě menu pro zadávání příkazů komunikace (nelze tedy tuto činnost přerušit zadáním jiného příkazu). Pokud byla celá procedura úspěšně dokončena, dojde automaticky k ukončení komunikace. O výsledku operace budete informování v témže okně. 202 HR Carsoft s.r.o.

42 SuperVAG Zjištění tajného čísla Použijte ikonu: Poznámka: V případě komunikace s řídicí jednotkou PSA EDC5 C2 zvolte při navazování komunikace možnost PSA Group - Elektronika motoru. V okně "Status" se po chvíli vypíše hledané tajné číslo: U panelů, které program rozpozná, tato funkce zjistí tajné číslo a zobrazí je. Pokud program nerozezná přesný typ přístrojového panelu (imobilizéru), načte se část paměti a zobrazí se v hexadecimálním tvaru (viz obrázek níže). U některých typů panelu lze načíst obsah paměti až po nalezení správného kódu. Vyhledání může trvat až 90 minut. 202 HR Carsoft s.r.o.

43 TOOLBOX Zjištění / Změna hodnoty čítače FLASH Ikony pro zjištění a změnu: Stisknutím tlačítek Zjištění hodnoty čítače FLASH / Změna hodnoty čítače FLASH zjistíte počet procesů změny dat v paměti FLASH, resp. změníte záznam o počtu provedených procesů v této paměti. Dostupnost obou funkcí závisí na konkrétním typu ŘJ Aktivace otevírání oken přes dálkové ovládání Použijte ikonu: Stiskem klávesy "Aktivace otevírání oken přes dálkové ovládání" spustíte proces autorizace a změny nastavení jednotky. O průběhu i výsledku budete informováni v okně Status. Poznámka: Tato funkce je k dispozici pouze u vozů Škoda Octavia I / VW Golf IV. U modelů po r.v se aktivuje buď kódováním, nebo přizpůsobením (COMFORT). 202 HR Carsoft s.r.o.

44 44 6 SuperVAG Propojení počítače s diagnostikovaným vozem S adaptérem pro připojení počítače k automobilu jsou dodávány celkem tři propojovací nástavce s různými diagnostickými konektory. Všechny tři kabely mají na jednom konci stejný konektor, kterým se příslušný nástavec zapojí do diagnostického adaptéru. Konektor OBD Pro vozy s datem výroby kolem roku 995 a novější se používá 6-ti PINový diagnostický konektor OBDII (viz obrázek). U tohoto konektoru nehrozí poškození adaptéru vlivem chybného připojení (nelze zapojit obráceně). 6-ti pinový diagnostický konektor OBD-II Konektor pětipinový (modely s jednobodovým vstřikováním) Pro vozy Škoda-Favorit a starší modely Škoda-Felicia se používá 5-ti PINový diagnostický konektor. U těchto vozů je nejdříve nutno sejmout kryt na diagnostickém konektoru automobilu a teprve potom připojit konektor adaptéru. Ani u tohoto konektoru nehrozí poškození adaptéru vlivem chybného připojení (nelze zapojit obráceně). 5-ti pinový diagnostický konektor Konektor Audi 2x2 Pro starší vozy VW a Audi, které používají dva dvoupinové konektory, se použije kabel se čtyřmi samostatně vyvedenými vodiči, přičemž je nutno dbát na správné připojení jednotlivých vodičů. Černý diagnostický konektor je konektor napájecí, je vhodné vždy ověřit správnou polaritu napájecího napětí. Zeleno-bílý vodič diagnostického kabelu potom připojte na pin +2V, modrobílý vodič potom na kostru. Při obrácení polarity dojde k přetavení pojistky automobilu napájející diagnostickou zásuvku, může však dojít i k poškození adaptéru. Proto věnujte zapojování napájecích vodičů zvýšenou pozornost. Hnědý nebo bílý diagnostický konektor potom obsahuje datové piny K a L, na pin K se připojí zelený vodič diagnostického kabelu, na pin L potom modrý vodič diagnostického kabelu. Při špatném připojení datových vodičů nehrozí žádné poškození. Pokud daný vůz obsahuje více datových diagnostických zásuvek (více řídicích jednotek), je nutné vždy najít příslušnou zásuvku pro danou řídicí jednotku (např. airbag, ABS, klimatizaci atd.) a propojit příslušný datový pin K se zeleným vodičem diagnostického kabelu. Tyto přídavné diagnostické konektory většinou neobsahují pin L, takže modrý vodič diagnostického kabelu zůstane nepřipojen. 202 HR Carsoft s.r.o.

45 Propojení počítače s diagnostikovaným vozem 45 Konektor VW LT Využijte nástavce se samostatnými piny a osaďte konektor dle tabulky (podle toho, se kterou řídicí jednotkou chcete komunikovat). Řídicí jednotka Zelenobílý vodič Napájení (+ 2V) 3 3 Imobilizér Řízení motoru Modrobílý vodič Napájení (-, kostra) Zelený vodič Datový pin K 4 4 pohled na zásuvku v autě (otočeno o 90 ) 6. Redukce PSA CAN S modulem COMFORT PSA získává zákazník také redukci PSA CAN 2, resp. příplatkovou verzi PSA CAN 3. a) zákazník s redukcí PSA CAN 2 při komunikaci s jednotkami PSA je doporučeno předem připojit redukci PSA CAN 2 pokud program zjistí, že je u aktuálně komunikované jednotky vyžadována komunikace bez redukce, vyzve k jejímu odpojení b) zákazník s redukcí PSA CAN 3 pro komunikaci s jednotkami PSA je doporučeno předem připojit redukci PSA CAN 3 v případě, že jednotka vyžaduje jiný typ komunikace, vyzve program k odpojení redukce PSA CAN 3, resp. k připojení verze PSA CAN 2 Pozor: Redukce PSA CAN 2 / 3 není nutné konfigurovat a netýká se jich ani aktualizace firmware. 202 HR Carsoft s.r.o.

46 SuperVAG Poloha diagnostické zásuvky ve voze - koncern VW Výrobce Model Rok výrobyr Poloha diagnostické zásuvky VW Passat VW Passat VW Passat (3B) VW Passat (3C) VW Passat VW Golf VW Golf VW Golf (J) VW Golf (K) VW Golf (5K) VW Polo VW Polo HR Carsoft s.r.o.

47 Propojení počítače s diagnostikovaným vozem VW Polo VW Jetta VW Scirocco VW Corrado VW Bora VW Sharan VW Sharan Audi A Audi A6/ Audi Audi A Audi A Audi A Audi A Audi A Audi A Audi A Audi A Audi A Audi A Audi TT Audi Cabrio Škoda Fabia (6Y) Škoda Fabia (5J) Škoda Octavia (U) Škoda Octavia (Z) Škoda Roomster (5M) Škoda Superb (3U) Škoda Superb (3T) HR Carsoft s.r.o. 47

48 48 SuperVAG Škoda Yeti Seat Leon Seat Leon Seat Ibiza Seat Ibiza Seat Cordoba Seat Cordoba Seat Alhambra Seat Alhambra Seat Arosa Seat Toledo Seat Toledo Seat Exeo HR Carsoft s.r.o.

49 Propojení počítače s diagnostikovaným vozem 6.3 Poloha diagnostické zásuvky v automobilu - Koncern PSA. Níže pod ochranným krytem u levého kolena řidiče 2. Pod dnem v přihrádce pod loketní opěrkou 3. Pod ochranným krytem u pravého kolena řidiče 4. Pod ochranným krytem těsně pod ventilací 5. Pod středovým panelem 6. Na sloupku řízení Modely Peugeot HR Carsoft s.r.o. Poloha Modely Citroën diagnostické zásuvky BERLINGO (B9) BERLINGO BERLINGO 2 /LPG/ CNG/EL C C2 CAN C2 VAN C3 C3 Picasso C3 PLURIEL CAN C3 PLURIEL VAN C3 Remodel Poloha diagnostické zásuvky

50 50 SuperVAG 007 CAN 007 VAN 06 Remodel Remodel 207 CAN 207 i 207 VAN 306 Remodel 307 CAN 307 VAN 406 Coupe 406 Remodel 406 Remodel Remodel Coupe 607 CAN 607 VAN 807 CAN 807 VAN PARTNER PARTNER 2 PARTNER B9 RCZ BIPPER Boxer 2 BOXER 3 Boxer 3 Euro 5 BOXER 3 Minibus EXPERT EXPERT C4 C4 (B7) C4 Picasso C4 SEDAN C5 C5 (X7) C5 Remodel C6 C8 CAN C8 VAN C-CROSSER DS3 EVASION JUMPER 2 JUMPER 3 JUMPER 3 Minibus Jumper 3 Euro 5 JUMPY 2 JUMPY 3 NEMO SAXO SAXO 2 XANTIA XANTIA 2 XSARA XSARA Remodel XSARA 2 XSARA 2 Remodel XSARA PICASSO XSARA PICASSO Remodel HR Carsoft s.r.o.

51 Index Index -DDiagnostická zásuvka, poloha v automobilu 46 -OObsah dodávky 8 Ovládání programu 2 -SSeznam podporovaných vozů funkcí hledání tajného čísla 42 seznam závad 38 -Ttajné číslo, hledání 42 -VVozy Vozy Vozy Vozy Vozy Audi 42 Ford 42 Seat 42 Škoda 42 Volkswagen 202 HR Carsoft s.r.o. 42 5
