Dětské vozítko JEEP RX-02A, JEEP RX-02A s dálkovým ovládáním

Transkript

1 Dětské vozítko JEEP RX-02A, JEEP RX-02A s dálkovým ovládáním CZ Návod k použití Děkujeme za projevenou důvěru a zakoupeni tohoto produktu. Věříme, že budete s touto dětskou motorkou plně spokojeni a přinese Vašim dětem mnoho radosti. Před použitím si pečlivě přečtěte tento návod a uchovejte jej pro pozdější nahlédnutí. Před prvním použitím nabíjejte baterii alespoň 8-12 hodin. Chceme, aby Vaše dítě používalo tento výrobek co možná nejdéle, proto berte v potaz následující: Specifikace Model RX-02A Vhodné pro děti 3-8 let Rozměry 1230x770x650 mm Hmotnost 20 kg Maximální zátěž 40 kg Teplota okolí 0-40 C Rychlost Průměr. 3,5-5 km/h Baterie 6V 7 AH x2 Nabíječka - zdroj AC220V-240V/50Hz-60Hz, výstup DC 12V/1000 ma Motor 12V 30W x2 Četnost dobití cca 300 cyklů nabití Doba provozu 0,5 hod provozu/jedno nabití (8-12 hodin) Doba nabíjení 8-12 hodin Model s dálkovým ovládáním umožňuje řídit vozítko na dálku i s malým řidičem. Pro model s dálkovým ovládáním: Dálkový ovladač RC: Napájení: baterie 2 x AA 1,5V (nejsou součástí dodávky) Frekvence: 27 MHz Způsob dobíjení - upozornění Nabíjeni baterie smi provádět pouze dospěla osoba, nenechejte děti nabíjet baterii. Děti se nesmí dotýkat baterie ani nabíječky. Nabíjení Baterie před prvním použitím není nabitá. Před prvním použitím ji nabíjejte alespoň 8-12 hodin, prodloužíte tak její životnost. Konektor nabíječky zapojte do konektoru pro nabíječku na autě. Potom zapojte nabíječku do elektrické zásuvky 230V. Na jednu jízdu trvající 0,5 hodiny je nutno nabíjet 8-12 hodin. Doba nabíjení nesmí překročit 20 hodin. Po nabití baterie na plnou kapacitu po 8-12 hod. ihned vytáhněte nabíječku z elektrické zásuvky a odpojte konektor nabíječky z konektoru pro dobíjení na autě. Poté můžete vozítko používat. Baterii dobíjejte pouze v suchém a dobře větraném prostředí. Při nabíjení se baterie a nabíječka zahřívají (méně než 60 C). Jedná se o normální doprvodný jev. Pokud plánujete vozítko na delší dobu uskladnit, nabijte nejdříve baterii na plnou kapacitu a poté dobíjejte každé 3 měsíce. Tímto způsobem můžete prodloužit životnost baterie. Pokud se vozítko pohybuje pomaleji, CZ -1-

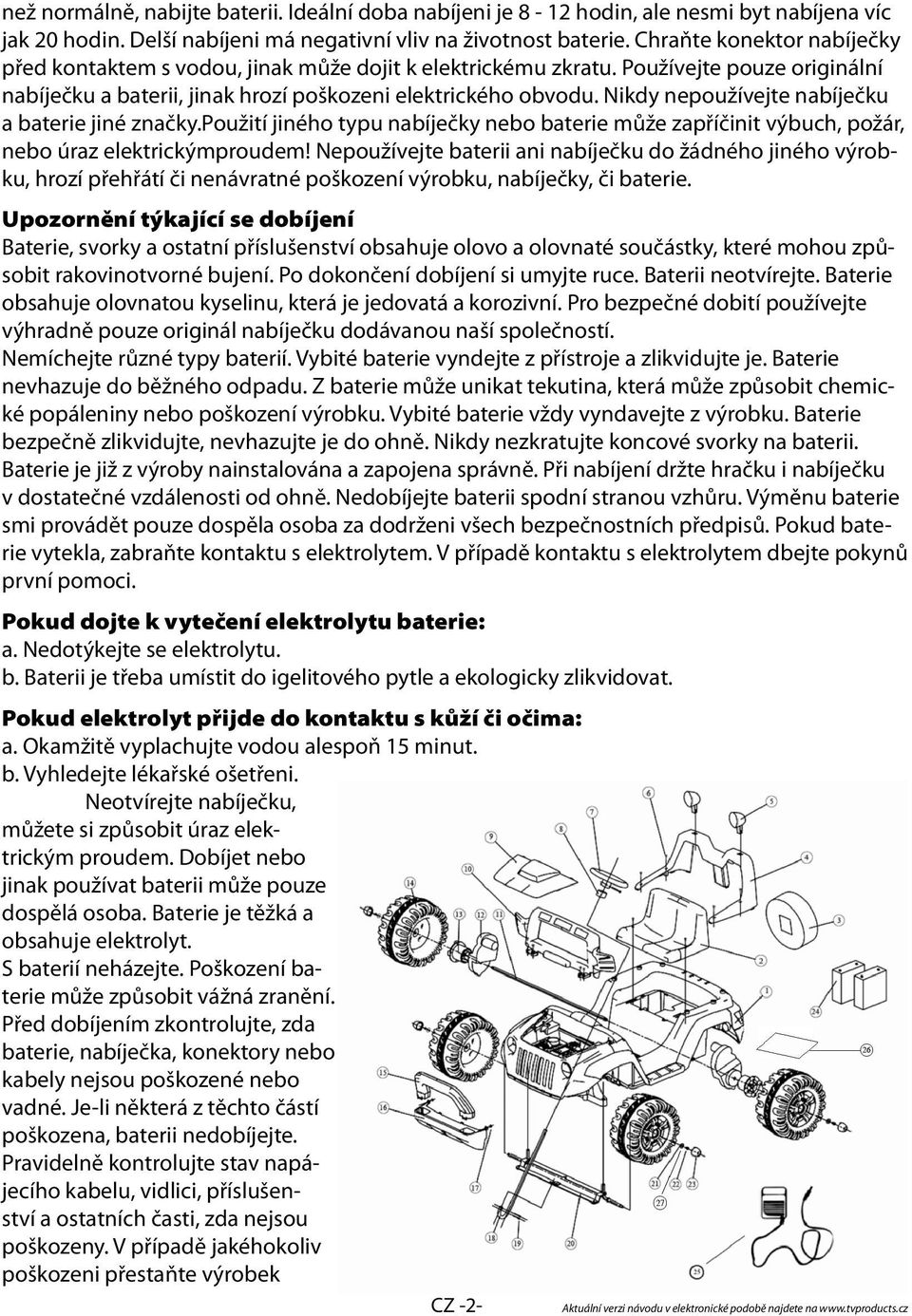

2 než normálně, nabijte baterii. Ideální doba nabíjeni je 8-12 hodin, ale nesmi byt nabíjena víc jak 20 hodin. Delší nabíjeni má negativní vliv na životnost baterie. Chraňte konektor nabíječky před kontaktem s vodou, jinak může dojit k elektrickému zkratu. Používejte pouze originální nabíječku a baterii, jinak hrozí poškozeni elektrického obvodu. Nikdy nepoužívejte nabíječku a baterie jiné značky.použití jiného typu nabíječky nebo baterie může zapříčinit výbuch, požár, nebo úraz elektrickýmproudem! Nepoužívejte baterii ani nabíječku do žádného jiného výrobku, hrozí přehřátí či nenávratné poškození výrobku, nabíječky, či baterie. Upozornění týkající se dobíjení Baterie, svorky a ostatní příslušenství obsahuje olovo a olovnaté součástky, které mohou způsobit rakovinotvorné bujení. Po dokončení dobíjení si umyjte ruce. Baterii neotvírejte. Baterie obsahuje olovnatou kyselinu, která je jedovatá a korozivní. Pro bezpečné dobití používejte výhradně pouze originál nabíječku dodávanou naší společností. Nemíchejte různé typy baterií. Vybité baterie vyndejte z přístroje a zlikvidujte je. Baterie nevhazuje do běžného odpadu. Z baterie může unikat tekutina, která může způsobit chemické popáleniny nebo poškození výrobku. Vybité baterie vždy vyndavejte z výrobku. Baterie bezpečně zlikvidujte, nevhazujte je do ohně. Nikdy nezkratujte koncové svorky na baterii. Baterie je již z výroby nainstalována a zapojena správně. Při nabíjení držte hračku i nabíječku v dostatečné vzdálenosti od ohně. Nedobíjejte baterii spodní stranou vzhůru. Výměnu baterie smi provádět pouze dospěla osoba za dodrženi všech bezpečnostních předpisů. Pokud baterie vytekla, zabraňte kontaktu s elektrolytem. V případě kontaktu s elektrolytem dbejte pokynů první pomoci. Pokud dojte k vytečení elektrolytu baterie: a. Nedotýkejte se elektrolytu. b. Baterii je třeba umístit do igelitového pytle a ekologicky zlikvidovat. Pokud elektrolyt přijde do kontaktu s kůží či očima: a. Okamžitě vyplachujte vodou alespoň 15 minut. b. Vyhledejte lékařské ošetřeni. Neotvírejte nabíječku, můžete si způsobit úraz elektrickým proudem. Dobíjet nebo jinak používat baterii může pouze dospělá osoba. Baterie je těžká a obsahuje elektrolyt. S baterií neházejte. Poškození baterie může způsobit vážná zranění. Před dobíjením zkontrolujte, zda baterie, nabíječka, konektory nebo kabely nejsou poškozené nebo vadné. Je-li některá z těchto částí poškozena, baterii nedobíjejte. Pravidelně kontrolujte stav napájecího kabelu, vidlici, příslušenství a ostatních časti, zda nejsou poškozeny. V případě jakéhokoliv poškozeni přestaňte výrobek CZ -2-

3 používat, dokud nebude zajištěna oprava kvalifikovaným odborníkem. Veškeré opravy týkající se elektriky (a elektroniky) mohou byt prováděny pouze v autorizovaném servisu. Přehled součástek 1. Tělo auta 2. Sedadlo 3. Rezerva 4. Zadní spoiler 5. Zadní ozdobné reflektory 6. Šroub 7. Volant 8. Plastová podložka volantu 9. Kapota motoru 10. Přední spoiler 11. Zadní náprava 12. Převodovka s motorem 13. Pohonný mezikus zadního kola 14. Kolo 15. Nárazník - horní část 16. Nárazník spodní část 17. Šroub 18. Řídící tyč 19. Doraz řídící tyče 20. Přední náprava 21. Plastová vložka kola 22. Závlačka kola 23. Ochranná krytka na vnější část kol 24. Baterie 25. Nabíječka 26. Kryt baterií 27. Podložka M10 obr.1. obr.5. obr.2. obr.6. obr.3. obr.7. obr.4. obr.8. CZ -3-

4 Montáž Upozornění V zájmu bezpečnosti Vašeho dítěte si přečtěte všechna upozornění a instrukce pro sestavení a uchovejte je pro pozdější nahlédnutí. Montáž musí provádět dospělá osoba. Při montáži držte všechny malé součástky mimo dosah dětí. Při sestavování motorky nesmí asistovat děti. Děti se mohou poranit o malé součástky, ostré hrany a výčnělky. Při rozbalování motorky dbejte zvýšené pozornosti. Před sestavením motorky se seznamte se všemi součástkami a uchovejte všechny obaly, dokud není motorka kompletní. Montáž předního nárazníku obr. 1. Otočte vozítko spodní stranou vzhůru a nasaďte přední nárazník k podvozku přední části. Dále připevněte na obou stranách k přední části spodního dílu kovové úhelníky, se kterými pomocí šroubů uchyťte přední nárazník k podvozku. Tělo auta postavte spodní stranou vzhůru a připevněte k němu nárazník. Dále připevněte na obou stranách k přední části spodního dílu kovové úhelníky, se kterými pomocí šroubů připevněte přední nárazník. Montáž zadní nápravy. obr. 2. Otevřete kryt přihrádky na baterii a vyjměte 2ks převodovek s motory. Zadní nápravu - osu provlečte příslušnou částí podvozku. Na každou stranu osy nasuňte příslušnou převodovku směrem motorem s kabelem do otvoru v podvozku vozítka. Na zadní kola z vnitřních stran nasaďte mezikusy pohonu kol směrem čtyřmi výlisky do prolisů v kolech. Každý mezikus připevněte pomocí 4 ks šroubů k vnitřní straně kola ( do prolisů). Kola osazená mezikusy nasaďte z každé strany na osu. Konce mezikusů musí zapadnout do hnacích kol převodovek. Kola na vnější straně zajistěte v pořadí plastovou vložkou, podložkou M10 a následně zajistit závlačkou kola. (Závlačku prostrčte otvorem na konci osy.) Na vnější straně kol nasaďte ochranné krytky. Montáž přední nápravy. obr. 3. Nasaďte mechanismus přední nápravy kovovými čepy do připravených otvorů v kovové konstrukci v přední části podvozku a zajistěte protažením závlačky otvorem skrze horní část čepu. Na každou stranu poloosy nasaďte v pořadí podložku M10, plastovou vložku na vnitřní stranu kola, kolo, plastovou vložku na vnější stranu kola, matici M10 a zajistit závlačkou kol. Na vnější strany kol nasaďte ochranné krytky. V otvoru skrz v těle auta směrem k volantu protáhněte řídící tyč a uchyťte ji zahnutou částí do otvoru táhla řízení přední nápravy. Montáž předního spoileru obr. 4. Na tělo auta v přední části připevněte přední vzduchový usměrňovač - spoiler a utáhněte čtyřmi šrouby. Montáž zadního spoileru s reflektory obr. 5. Protáhněte nejprve vodiče od zadních reflektorů skrz sloupky zadního spoileru a nasaďte reflektory do výřezů pro zadní reflektory. Přišroubujte zadní spoiler na tělo auta. Propojte v prostoru baterií všechny příslušné konektory včetně konektoru napájení na + kontakt baterie. Nad prostor baterií kryt baterií a přichyťte šrouby. umístěte sedlo a zajistěte šrouby. Následně nasaďte do této části sedačku a z boků přišroubujte. Montáž rezervy obr. 6. Na zadní část těla auta připevněte držák rezervy. Potom připevněte do držáku rezervu. Montáž předního nárazníku obr. 7. Na spodek přední části auta připevněte přední nárazník (spodní část). Montáž volantu obr. 8. Z volantu nejprve vyšroubujte zajišťovací šroub 5x50. Řídící tyč si přidržte vytaženou směrem nahoru, aby ze spodu byla nasazena správně v otvoru táhla řízení a dosedla dorazem zespodu CZ -4-

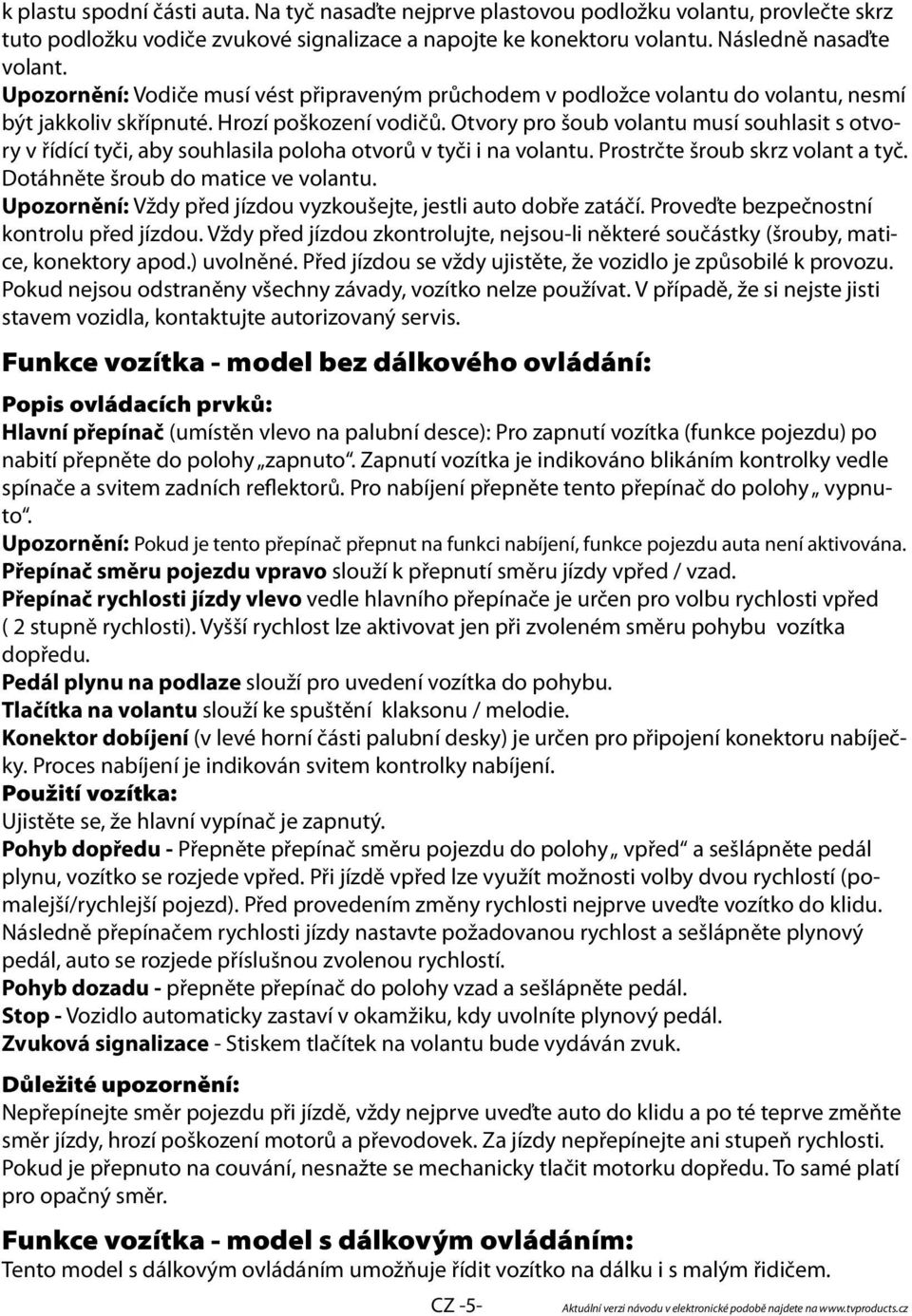

5 k plastu spodní části auta. Na tyč nasaďte nejprve plastovou podložku volantu, provlečte skrz tuto podložku vodiče zvukové signalizace a napojte ke konektoru volantu. Následně nasaďte volant. Upozornění: Vodiče musí vést připraveným průchodem v podložce volantu do volantu, nesmí být jakkoliv skřípnuté. Hrozí poškození vodičů. Otvory pro šoub volantu musí souhlasit s otvory v řídící tyči, aby souhlasila poloha otvorů v tyči i na volantu. Prostrčte šroub skrz volant a tyč. Dotáhněte šroub do matice ve volantu. Upozornění: Vždy před jízdou vyzkoušejte, jestli auto dobře zatáčí. Proveďte bezpečnostní kontrolu před jízdou. Vždy před jízdou zkontrolujte, nejsou-li některé součástky (šrouby, matice, konektory apod.) uvolněné. Před jízdou se vždy ujistěte, že vozidlo je způsobilé k provozu. Pokud nejsou odstraněny všechny závady, vozítko nelze používat. V případě, že si nejste jisti stavem vozidla, kontaktujte autorizovaný servis. Funkce vozítka - model bez dálkového ovládání: Popis ovládacích prvků: Hlavní přepínač (umístěn vlevo na palubní desce): Pro zapnutí vozítka (funkce pojezdu) po nabití přepněte do polohy zapnuto. Zapnutí vozítka je indikováno blikáním kontrolky vedle spínače a svitem zadních reflektorů. Pro nabíjení přepněte tento přepínač do polohy vypnuto. Upozornění: Pokud je tento přepínač přepnut na funkci nabíjení, funkce pojezdu auta není aktivována. Přepínač směru pojezdu vpravo slouží k přepnutí směru jízdy vpřed / vzad. Přepínač rychlosti jízdy vlevo vedle hlavního přepínače je určen pro volbu rychlosti vpřed ( 2 stupně rychlosti). Vyšší rychlost lze aktivovat jen při zvoleném směru pohybu vozítka dopředu. Pedál plynu na podlaze slouží pro uvedení vozítka do pohybu. Tlačítka na volantu slouží ke spuštění klaksonu / melodie. Konektor dobíjení (v levé horní části palubní desky) je určen pro připojení konektoru nabíječky. Proces nabíjení je indikován svitem kontrolky nabíjení. Použití vozítka: Ujistěte se, že hlavní vypínač je zapnutý. Pohyb dopředu - Přepněte přepínač směru pojezdu do polohy vpřed a sešlápněte pedál plynu, vozítko se rozjede vpřed. Při jízdě vpřed lze využít možnosti volby dvou rychlostí (pomalejší/rychlejší pojezd). Před provedením změny rychlosti nejprve uveďte vozítko do klidu. Následně přepínačem rychlosti jízdy nastavte požadovanou rychlost a sešlápněte plynový pedál, auto se rozjede příslušnou zvolenou rychlostí. Pohyb dozadu - přepněte přepínač do polohy vzad a sešlápněte pedál. Stop - Vozidlo automaticky zastaví v okamžiku, kdy uvolníte plynový pedál. Zvuková signalizace - Stiskem tlačítek na volantu bude vydáván zvuk. Důležité upozornění: Nepřepínejte směr pojezdu při jízdě, vždy nejprve uveďte auto do klidu a po té teprve změňte směr jízdy, hrozí poškození motorů a převodovek. Za jízdy nepřepínejte ani stupeň rychlosti. Pokud je přepnuto na couvání, nesnažte se mechanicky tlačit motorku dopředu. To samé platí pro opačný směr. Funkce vozítka - model s dálkovým ovládáním: Tento model s dálkovým ovládáním umožňuje řídit vozítko na dálku i s malým řidičem. CZ -5-

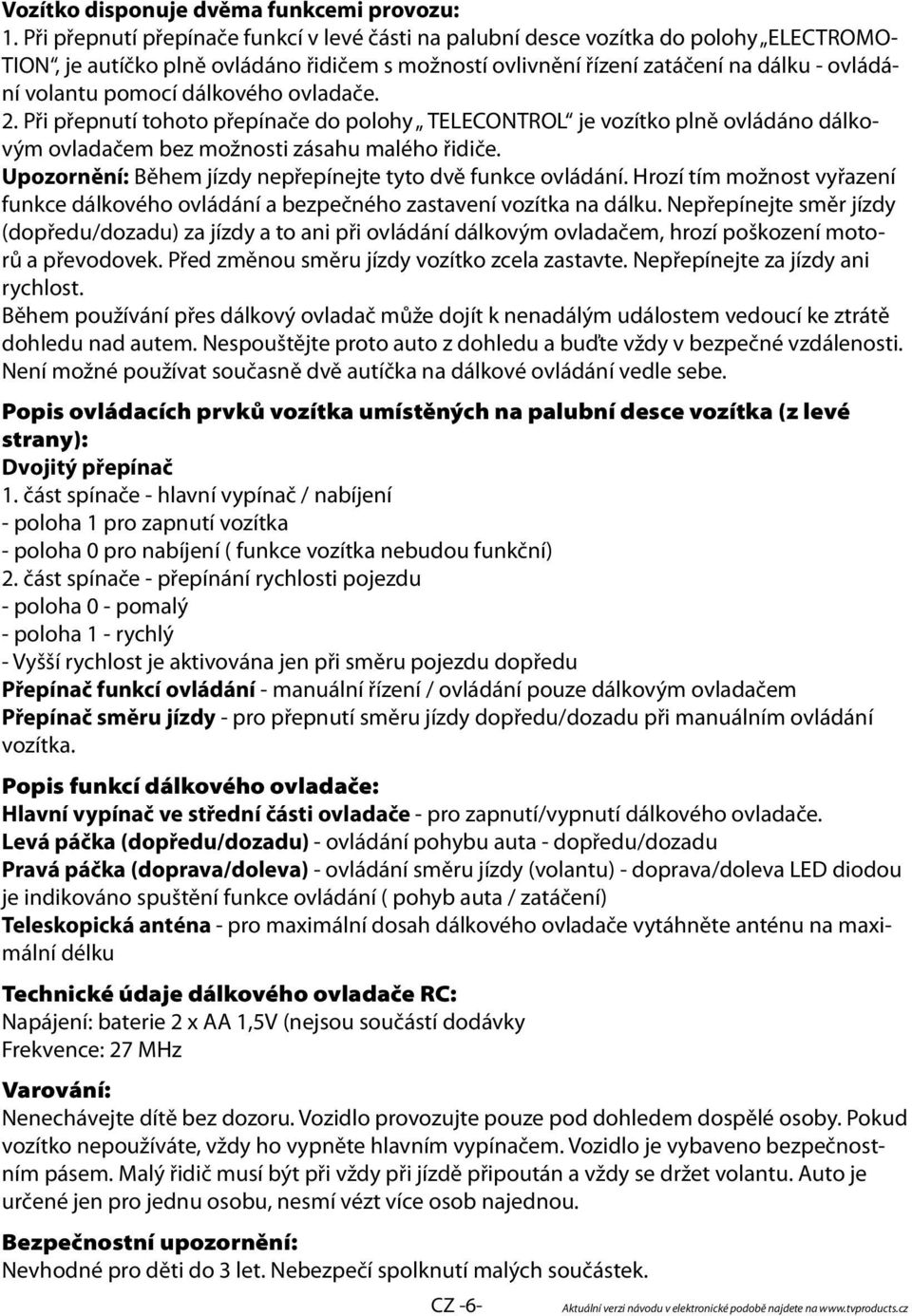

6 Vozítko disponuje dvěma funkcemi provozu: 1. Při přepnutí přepínače funkcí v levé části na palubní desce vozítka do polohy ELECTROMO- TION, je autíčko plně ovládáno řidičem s možností ovlivnění řízení zatáčení na dálku - ovládání volantu pomocí dálkového ovladače. 2. Při přepnutí tohoto přepínače do polohy TELECONTROL je vozítko plně ovládáno dálkovým ovladačem bez možnosti zásahu malého řidiče. Upozornění: Během jízdy nepřepínejte tyto dvě funkce ovládání. Hrozí tím možnost vyřazení funkce dálkového ovládání a bezpečného zastavení vozítka na dálku. Nepřepínejte směr jízdy (dopředu/dozadu) za jízdy a to ani při ovládání dálkovým ovladačem, hrozí poškození motorů a převodovek. Před změnou směru jízdy vozítko zcela zastavte. Nepřepínejte za jízdy ani rychlost. Během používání přes dálkový ovladač může dojít k nenadálým událostem vedoucí ke ztrátě dohledu nad autem. Nespouštějte proto auto z dohledu a buďte vždy v bezpečné vzdálenosti. Není možné používat současně dvě autíčka na dálkové ovládání vedle sebe. Popis ovládacích prvků vozítka umístěných na palubní desce vozítka (z levé strany): Dvojitý přepínač 1. část spínače - hlavní vypínač / nabíjení - poloha 1 pro zapnutí vozítka - poloha 0 pro nabíjení ( funkce vozítka nebudou funkční) 2. část spínače - přepínání rychlosti pojezdu - poloha 0 - pomalý - poloha 1 - rychlý - Vyšší rychlost je aktivována jen při směru pojezdu dopředu Přepínač funkcí ovládání - manuální řízení / ovládání pouze dálkovým ovladačem Přepínač směru jízdy - pro přepnutí směru jízdy dopředu/dozadu při manuálním ovládání vozítka. Popis funkcí dálkového ovladače: Hlavní vypínač ve střední části ovladače - pro zapnutí/vypnutí dálkového ovladače. Levá páčka (dopředu/dozadu) - ovládání pohybu auta - dopředu/dozadu Pravá páčka (doprava/doleva) - ovládání směru jízdy (volantu) - doprava/doleva LED diodou je indikováno spuštění funkce ovládání ( pohyb auta / zatáčení) Teleskopická anténa - pro maximální dosah dálkového ovladače vytáhněte anténu na maximální délku Technické údaje dálkového ovladače RC: Napájení: baterie 2 x AA 1,5V (nejsou součástí dodávky Frekvence: 27 MHz Varování: Nenechávejte dítě bez dozoru. Vozidlo provozujte pouze pod dohledem dospělé osoby. Pokud vozítko nepoužíváte, vždy ho vypněte hlavním vypínačem. Vozidlo je vybaveno bezpečnostním pásem. Malý řidič musí být při vždy při jízdě připoután a vždy se držet volantu. Auto je určené jen pro jednu osobu, nesmí vézt více osob najednou. Bezpečnostní upozornění: Nevhodné pro děti do 3 let. Nebezpečí spolknutí malých součástek. CZ -6-

7 - Výrobek obsahuje malé součástky, jejichž kompletaci musí provést pouze dospělá osoba. Poznámka: Tento návod obsahuje různá upozornění, varování a opatření týkající se následků plynoucích ze selhání při údržbě, prohlídce nebo používání tohoto výrobku. Zanedbání nebo selhání týkající se těchto všeobecných varování zvyšuje nebezpečí vzniku úrazu. Důležitá zpráva pro rodiče: Před použitím tohoto výrobku s pečlivě přečtěte tento návod a uschovejte jej pro pozdější nahlédnutí. Tento návod obsahuje důležité informace a je Vaší povinností z bezpečnostních důvodů dodržovat všechna opatření, řídit se instrukcemi a brát v potaz varování. Ujistěte se, že mladí řidiči jsou schopní bezpečně a zodpovědně používat tento výrobek. Doporučujeme Vám i Vašim dětem pravidelné opakování a utvrzování informací zahrnutých do tohoto návodu. Žádáme Vás také o pravidelnou kontrolu a údržbu výrobku. Doporučený věk uživatele je pouze orientační a je subjektivně ovlivněn uživatelovou váhou, rozměry a schopnostmi. Není-li řidič schopen pohodlně se v autě usadit, ať se jej nepokouší řídit. Upozorněte na tyto možné nebezpečí vaše dítě. Všeobecné bezpečnostní upozornění: Tento vyrobek je dětská hračka, nepouživejte jej pro přepravu. Obecně platí, že při řízení dětsých elektrických vozítek je možné se dostat do nebezpečné situace, ztratit kontrolu nad řízením nebo spadnout. Proto je nutno při řízení hračky a veškeré manipulaci s hračkou dbát maximální opatrnosti. Vždy se řiďte místními vyhláškami, které mohou upravovat místo pohybu hračky. Hračku provozujte v kontrolovaném prostoru, kde můžete zabránit vzniku potenciálních dopravních nehod a neprovozujte ji na silnicích nebo chodnících. Nejezděte na veřejných komunikacích ani na místech výskytu chodců nebo jiných vozidel, zabráníte tak případné kolizi nebo zranění. Dávejte pozor na potencionální překážky včetně chodců, jezdců na skatu a skateboardu, cyklistů, dětí nebo zvířat, které se Vám mohou připlést do cesty. Respektujte pravidla a majetek ostatních. Hračku neprovozujte v mokru a nikdy ji neponořujte do vody, mohlo by dojít k poškození elektrických součástek. Hračka je určena pro užití venku na pevném, rovném, čistém a suchém povrchu. Mokrý, kluzký nebo nerovný povrch může přispět ke vzniku nehody. Vyhněte se rychlé jízdě z kopce. Nikdy neprovozujte hračku uvnitř, hrozí nebezpečí poškození koberců a podlahových krytin. Je doporučeno ochranné vybavení jako je helma, loketní a kolenní chrániče. Použití helmy může vyžadovat místní vyhláška a může být při jízdě povinná. Vždy jezděte v botách, nikdy nejezděte bez bot nebo v sandálech, pásky na botách mějte vždy zapnuté a mimo dosah kol a motoru. Nepřekračujte váhový limit 40 kg. Nepokoušejte se o žádné kaskadérské triky či kousky. Hračka na to není stavěna. Zanedbání nebo selhání týkající se těchto všeobecných varování zvyšuje nebezpečí vzniku úrazu. Vždy při používání hračky dbejte se zvýšenou pozorností na zásady bezpečné manipulace. Upozorněte na tyto možné nebezpečí vaše dítě. Upozornění pro rodiče Instruujte své děti ohledně důležitosti bezpečného řízení, pravidel silničního provozu a důležitosti provozování hračky na bezpečných místech. Rodiče i děti jsou bezpodmínečně povinni přečíst si bezpečnostní opatření a porozumět jim. Řiďte defenzivně. Předpokládejte, že chodci i ostatní účastníci silničního provozu jsou natolik ponořeni do vlastního světa, že Vám nevěnují žádnou pozornost a jsou schopni vstoupit Vám bez varování přímo do cesty. CZ -7-

8 Dávejte pozor na překážky jako jsou např. díry, praskliny nebo nečistoty na povrchu, kvůli kterým byste mohli dočasně ztratit kontrolu nad řízením. Nikoho nevozte jako pasažéra. Některé okolní podmínky mohou způsobit nefunkčnost výrobku bez zavinění výrobce. Aktivity zahrnující používání elektrických vozidel v sobě nesou riziko vzniku úrazu. Pravidelně kontrolujte dotažení všech šroubů, matic, stav vodičů a konektorů. Před jízdou se ujistěte, že vozidlo je způsobilé k provozu. Nenechte děti sahat na kola ani se k nim přibližovat, když se točí. Varování Je důležité seznámit se všemi instrukcemi obsaženými v tomto návodu a řídit se jimi. Neprovozujte za tmy nebo snížené viditelnosti. Používejte vozítko v souladu s místní vyhláškou. Nepoužívejte ve vlhku. Neprovozujte v extrémních podmínkách. Nepoužívejte za mrazu, ve sněhu, za deště. Ujistěte se, že okolní podmínky jsou vhodné pro provoz. Vhodné pro děti od 3 let. Před použitím se ujistěte, že baterie je řádně nabitá. Neprovozujte na svazích. Nabíječku nevystavujte vlhku a mokru. Výrobek nenechávejte zapnutý, není-li používán. Nepozměňujte žádné součásti. Řízení procvičujte v otevřeném prostoru. Nejezděte vodou, pískem, blátem v kopcovitém terénu. Nejezděte v blízkosti ulic, bazénů, kopců, schodů, svahů, vodních ploch nebo dopravních prostředků. Baterie, které nelze dobít, nedobíjejte. Nabíječka by měla být pravidelně kontrolována kvůli poškození kabelu a jiných součástí. Výrobek musí být sestaven dospělou osobou. Dobíjení baterií lze provádět pouze pod dohledem dospělé osoby. Nemíchejte různé typy baterií. Při vkládání baterií dbejte na polaritu. Vybité baterie vyjměte z přístroje. Nikdy nezasahujte do elektroinstalace vozítka a neměňte zapojení. Veškeré opravy elektrických částí být musí provedeny autorizovaným servisem. Problémy a řešení Problém Pravděpodobná příčina Řešení Auto nejede Baterie není nabitá. Dobijte baterii, nová baterie by měla být dobíjena alespoň 8-12 hodin. Po prvním použití dobíjejte baterii pokaždé alespoň 8-12 hodin. Nikdy nedobíjejte baterii déle než 20 hodin. Zkontrolujte všechny konektory. Ujistěte se, že konektor nabíječky je zapojen v baterii a že nabíječka je zapojena do obvodu. Ujistěte se, že elektrická zásuvka 230V je funkční. Nabíječka nefunguje. Nelze spolehlivě zjistit, jestli nabíječka funguje, dokud ji nenapojíte na voltmetr. Máte-li podezření, že nabíječka není v pořádku, kontaktujte servisní středisko. CZ -8-

9 Vozidlo jelo a najednou se zastavilo. Přerušená, přepálená pojistka. Dráty nebo konektory jsou uvolněné. Poškozená baterie. Poškozený elektrický spínač. Poškozený motor. Zabudovaná pojistka auto vypne v případě přetížení. V případě, že se pojistka přerušila, vyměňte ji. Abyste se vyhnuli opětovné poruše, nepřetěžujte auto. Nejezděte do kopců a nevrážejte do pevných objektů. Zabudovaná pojistka auto vypne v případě přetížení. V případě, že je přerušená, přepálená pojistka, vyměňte ji. Abyste se vyhnuli opětovné poruše, nepřetěžujte auto.nejezděte do kopců a nevrážejte do pevných objektů. Pokud se pojistka opětovně přepálí, kontaktujte autorizovaný servis. Zkontrolujte všechny dráty a konektory. Ujistěte se, že konektor kabelu od motoru je zapojen do konektoru kabelu od baterie a že nikde nejsou žádné uvolněné kabely. Je-li baterie stará nebo pokud jste se neřídili instrukcemi týkajícími se údržby baterie, mohla se baterie zničit. Elektrické spínače mohou zkorodovat, pokud jste je vystavili působení vlhka či vody. Kontaktujte servisní středisko. Krátká doba provozu(méně než 0,5 hod). Nedobitá baterie. Dobijte baterii, nová baterie by měla být dobíjena alespoň 8-12 hodin. Po prvním použití dobíjejte baterii pokaždé alespoň 8-12 hodin. Nikdy nedobíjejte baterii déle než 20 hodin. Příliš nabitá baterie. Nikdy nedobíjejte baterii déle než 20 hodin.máte-li podezření, že baterie je v důsledku přílišného nabíjení vadná, kontaktujte servisní středisko. Baterie je stará. Žádná baterie nevydrží věčně, ani v případě dodržení všech pokynů. Průměrná životnost je 1-3 roky v závislosti na podmínkách používání. Vyměňte baterie za 2 nové 6 V / 7 Ah baterie. Přerušená, přepálená pojistka. Zabudovaná pojistka auto vypne v případě přetížení. V případě, že se pojistka přepálila, vyměňte ji. Abyste se vyhnuli opětovné poruše, nepřetěžujte auto. Nejezděte do kopců a nevrážejte do pevných objektů. Pokud pojistka se po výměně opětovně přepálí, vyhledejte autorizovaný servis. CZ -9-

10 Vozidlo jede pomalu. Špatně dobitá baterie. Dobijte baterii, nová baterie by měla být dobíjena alespoň 8-12 hodin. Po prvním použití dobíjejte baterii pokaždé alespoň 12 hodin. Nikdy nedobíjejte baterii déle než 20 hodin. Zkontrolujte všechny konektory. Ujistěte se, že konektor nabíječky je zapojen v elektrické zásuvce 230V a že nabíječka je zapojena. Baterii nabijte po každém použití. Špatné okolní podmínky. Pedál plynu je stlačen a točí se jedno zadní kolo. I po dobití jezdí vozidlo pomalu a vydrží krátce. Baterie je stará. Vozidlo je přetížené. Jezděte pouze na vhodném povrchu. Vozidlo jede pomalu a nezrychluje. Provoz vozidla na nižší rychlost. Žádná baterie nevydrží věčně, ani v případě dodržení všech pokynů. Průměrná životnost je 1-3 roky v závislosti na podmínkách používání. Vyměňte baterie za 2 nové 6 V /7Ah baterie. Žádná baterie nevydrží věčně, ani případě dodržení všech pokynů. Průměrná životnost je 1-3 roky v závislosti na podmínkách používání. Vyměňte baterie za 2 nové 6 V baterie. Nepřekračujte maximální hmotnost 40 kg. Pohon pro vyšší rychlost není funkční. Vozidlo je nastaveno na jízdu na nižší rychlost. Je možné, že pokud máte zadní kola ve vzduchu a vozidlo je nastaveno na nižší rychlost, točí se pouze jedno kolo. Točí-li se pouze jedno zadní kolo, rukou jej jemně stiskněte pro zpomalení. Druhé kolo by se mělo začít točit. V případě, že se kolo nezačne točit, kontaktujte servisní středisko. Vozidlo někdy jede a někdy nejede. Uvolněný drát nebo konektor. Zkontrolujte dráty a konektory. Poškozený motor nebo elektrický spínač. Kontaktujte servisní středisko. Plynový pedál je stlačen, ale vozidlo se Uvolněný drát nebo konektor. Zkontrolujte dráty a konektory. nerozjede bez roztlačení. Poškozený motor. Kontaktujte servisní středisko. Teplota baterie neustále stoupá, ale vozidlo není přetíženo. Poškozená baterie. Kontaktujte servisní středisko. Rychlé přepínání mezi jízdou vpřed a vzad. Před změnou směru zastavte vozidlo. Motor vydává divné zvuky. Poškozená převodovka. Kontaktujte servisní středisko. Nabíječka se při dobíjení zahřívá. To je normální. Nezahřívá-li se nabíječka při dobíjení, neznamená to, že je poškozená. Baterie nevydává při dobíjení syčivé a bublavé zvuky. To je normální. Nic nedělejte. Nevydává-li baterie žádné zvuky, neznamená to, že je poškozená. Údržba a čištění Povinností rodičů je před každým použitím vozítko prohlédnout a zkontrolovat. Pravidelná prohlídka se týká baterie, nabíječky, kabelů, drátů, šroubů a všech součástí včetně plastové části nejsou poškozené, nebo prasklé. Vozítko nelze provozovat, dokud nejsou odstraněny všechny závady. V případě poškozeni některé části přestaňte výrobek používat, dokud nebude zajištěna oprava autorizovaným servisem. CZ -10-

11 Veškeré opravy týkající se elektriky (a elektroniky) mohou byt prováděny pouze v autorizovaném servisu. Ujistětě se, že žádné plastové části nejsou poškozené, nebo prasklé. Vozítko parkujte uvnitř nebo je zakrývejte plachtou. Vozítko držte v bezpečné vzdálenosti od zdrojů tepla, sporáků a topení. Plastové součásti se mohou roztavit. Chraňte před deštěm a sněhem. Chraňte před působením vlhka a mokra. Vozítko neprovozujte ve špinavém prostředí, v blátě ani na písku. Mohlo by dojít k poškození motoru nebo jiných elektrických součástí. V případě, že motorku nepoužíváte, vypněte ji. Vozítko nemyjte hadicí, nemyjte mýdlem a vodou. Vozítko neprovozujte v dešti a sněhu. Voda nesmí přijít do kontaktu s elektrickými komponenty a baterií motorky. Mohlo by dojit ke korozi kovových časti, poškozeni elektroniky. a použiti motorky by se mohlo stát nebezpečným. Vozítko otírejte suchým čistým hadrem. Nepoužívejte pískové čističe.pro obnovení barvy plastových částí použijte nevoskový přípravek na leštění nábytku. Nepoužívejte žádné detergenty, vosky, benzinová čistidla apod.. Mohlo by dojit ke korozi kovových časti, poškozeni elektroniky a použiti motorky by se mohlo stát nebezpečným. Ochrana životního prostředí Informace k likvidaci elektrických a elektronických zařízení Po uplynutí doby životnosti produktu nebo v okamžiku, kdy by oprava byla neekonomická, produkt nevhazujte do domovního odpadu. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Baterie nevhazujte do běžného odpadu, ale odevzdejte na místa zajišťující recyklaci baterií. Servis V případě, že po zakoupení výrobku zjistíte jakoukoli závadu, kontaktujte servisní oddělení. Při použití výrobku se řiďte pokyny uvedenými v přiloženém návodu k použití. Na reklamaci nebude brán zřetel, pokud jste výrobek pozměnili či jste se neřídili pokyny uvedenými v návodu k použití. Záruka se nevztahuje - na přirozené opotřebení funkčních částí výrobku v důsledku jeho používání - na servisní zásahy související se standardní údržbou výrobku (např. čištění, výměna dílů podléhajících běžnému opotřebení ) - na závady způsobené vnějšími vlivy (např. klimatickými podmínkami, prašností, nevhodným použitím apod.) - na mechanická poškození v důsledku pádu výrobku, nárazu, úderu do něj apod. - na škody vzniklé neodborným zacházením, přetížením, použitím nesprávných dílů, nevhodného příslušenství či nevhodných nástrojů apod. U reklamovaných výrobků, které nebyly řádně zabezpečeny proti mechanickému poškození CZ -11-

12 při přepravě nese riziko případné škody výhradně majitel. Dodavatel si vyhrazuje právo na případné změny v návodu k použití a neručí za možné tiskové chyby. Vyobrazení a popis se mohou lišit od skutečnosti v závislosti na modelu. DOBÍJECÍ AKUMULÁTORY POKYNY PRO POUŽÍVÁNÍ Nové akumulátory nebo akumulátory po dlouhodobém skladování dosahují plné kapacity až po provedení několika nabití a vybití. Akumulátory je v tomto případě doporučeno nabíjet standardním nabíjením (14-16 hodin, jednou desetinou kapacity akumulátoru). Před nabíjením nechť se teplota akumulátoru stabilizuje na pokojovou teplotu. Nabíjení akumulátorů s teplotou pod 15 C a nad 30 C se projeví v dalším cyklu poklesem kapacity. Stabilizace teploty z 0 C na 15 C v pokojové teplotě trvá přibližně 2 hodiny. Nutno si uvědomit, že je třeba stabilizovat teplotu uvnitř akumulátoru, nejenom na povrchu. Nabíjení akumulátoru s teplotou pod bodem mrazu způsobí velké samovybíjení akumulátoru. To se projeví tím, že sice akumulátor po nabití má plnou kapacitu, ale po několika málo dnech je plně vybit. Používání - akumulátory by neměly být nikdy a za žádných okolností při vybíjení zcela vybity, neboť takový stav může vést až k jejich zničení. Pokud máte několik akumulátorů v jedné sadě, dodržujte konečné vybíjecí napětí 1V na článek. Mohlo by dojít k otočení polarity jednoho z článků, a tím úniku elektrolytu v něm a následovalo by trvalé snížení kapacity celé sady. Je nutné mít na paměti, že pokud používáme akumulátor např. 12V (složený z 10 samostatných článků), tak při poklesu napětí na 1V na článek, má akumulátor celkové napětí ještě 10V. Při tomto napětí lze obvykle ještě akumulátor používat (AKU vrtačka již nechce utáhnout ani jeden šroub, dětské autíčko již nechce popojet, ale po chvíli odpočinku ještě šroub dotáhnete a autíčko ještě kousek popojede. Necháme rozsvícenou svítilnu, dokud se ještě žhaví vlákno, i když už nám stejně neposvítí), ale riskujeme tím jeho přepólování a tím pádem zničení a značně snižujeme jeho životnost. Skutečná životnost - akumulátorů značně závisí na podmínkách, za kterých jsou provozovány (teplota okolí, nabíjecí a vybíjecí proudy atd.) Životnost standardního akumulátoru provozovaného za vhodných podmínek by měla být až 500 cyklů u NiMH, až 1000 cyklů u NiCd a až 500 cyklů u SLA (olověný akumulátor). Za hranici životnosti se považuje ztráta % kapacity akumulátoru v porovnání s novým akumulátorem. Samovybíjení - je vlastnost akumulátoru, v jejímž důsledku dochází při skladování k postupnému snižování náboje, který je akumulátor při následném vybíjení schopný dodat do zátěže. Rychlost úbytku náboje (snižování kapacity) je značně závislá na teplotě okolí při skladování. Při pokojové teplotě je toto samovybíjení přibližně 30 % kapacity za měsíc, u SLA je to 30% kapacity za 1 roku. Se vzrůstající teplotou vzrůstá i samovybíjení. Skladování - NiCd akumulátory skladujte nejlépe ve vybitém stavu, NiMH a SLA akumulátory ve stavu nabitém. Všechny typy akumulátorů doporučujeme skladovat při pokojové teplotě v suchém prostředí. Závěr - Záleží na uvážení každého, jak se o akumulátory bude starat. Kdo si s výše uvedenými pravidly nebude lámat hlavu, časem zaznamená pokles výkonu akumulátoru a bude muset pořídit jiný. Pokud se budete o akumulátor dobře starat a správně jej nabíjet, tak se vám zajisté odmění dlouhodobou životností a výkonností. CZ -12-
