1 Upozornění! Určeno pro kutily CZ BDBBC2C

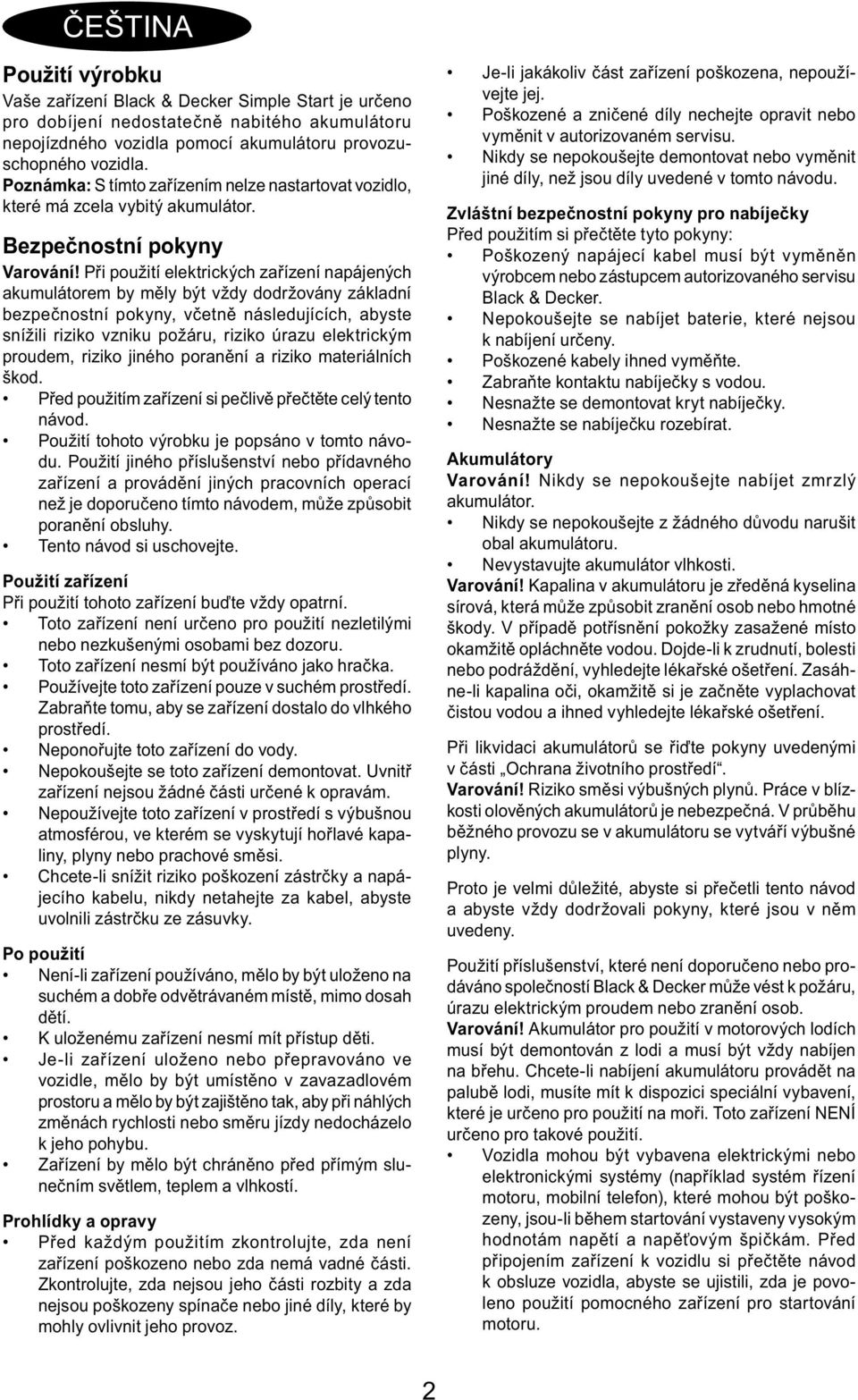

2 ČEŠTINA Použití výrobku Vaše zařízení Black & Decker Simple Start je určeno pro dobíjení nedostatečně nabitého akumulátoru nepojízdného vozidla pomocí akumulátoru provozuschopného vozidla. Poznámka: S tímto zařízením nelze nastartovat vozidlo, které má zcela vybitý akumulátor. Bezpečnostní pokyny Varování! Při použití elektrických zařízení napájených akumulátorem by měly být vždy dodržovány základní bezpečnostní pokyny, včetně následujících, abyste snížili riziko vzniku požáru, riziko úrazu elektrickým proudem, riziko jiného poranění a riziko materiálních škod. Před použitím zařízení si pečlivě přečtěte celý tento návod. Použití tohoto výrobku je popsáno v tomto návodu. Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací než je doporučeno tímto návodem, může způsobit poranění obsluhy. Tento návod si uschovejte. Použití zařízení Při použití tohoto zařízení buďte vždy opatrní. Toto zařízení není určeno pro použití nezletilými nebo nezkušenými osobami bez dozoru. Toto zařízení nesmí být používáno jako hračka. Používejte toto zařízení pouze v suchém prostředí. Zabraňte tomu, aby se zařízení dostalo do vlhkého prostředí. Neponořujte toto zařízení do vody. Nepokoušejte se toto zařízení demontovat. Uvnitř zařízení nejsou žádné části určené k opravám. Nepoužívejte toto zařízení v prostředí s výbušnou atmosférou, ve kterém se vyskytují hořlavé kapaliny, plyny nebo prachové směsi. Chcete-li snížit riziko poškození zástrčky a napájecího kabelu, nikdy netahejte za kabel, abyste uvolnili zástrčku ze zásuvky. Po použití Není-li zařízení používáno, mělo by být uloženo na suchém a dobře odvětrávaném místě, mimo dosah dětí. K uloženému zařízení nesmí mít přístup děti. Je-li zařízení uloženo nebo přepravováno ve vozidle, mělo by být umístěno v zavazadlovém prostoru a mělo by být zajištěno tak, aby při náhlých změnách rychlosti nebo směru jízdy nedocházelo k jeho pohybu. Zařízení by mělo být chráněno před přímým slunečním světlem, teplem a vlhkostí. Prohlídky a opravy Před každým použitím zkontrolujte, zda není zařízení poškozeno nebo zda nemá vadné části. Zkontrolujte, zda nejsou jeho části rozbity a zda nejsou poškozeny spínače nebo jiné díly, které by mohly ovlivnit jeho provoz. Je-li jakákoliv část zařízení poškozena, nepoužívejte jej. Poškozené a zničené díly nechejte opravit nebo vyměnit v autorizovaném servisu. Nikdy se nepokoušejte demontovat nebo vyměnit jiné díly, než jsou díly uvedené v tomto návodu. Zvláštní bezpečnostní pokyny pro nabíječky Před použitím si přečtěte tyto pokyny: Poškozený napájecí kabel musí být vyměněn výrobcem nebo zástupcem autorizovaného servisu Black & Decker. Nepokoušejte se nabíjet baterie, které nejsou k nabíjení určeny. Poškozené kabely ihned vyměňte. Zabraňte kontaktu nabíječky s vodou. Nesnažte se demontovat kryt nabíječky. Nesnažte se nabíječku rozebírat. Akumulátory Varování! Nikdy se nepokoušejte nabíjet zmrzlý akumulátor. Nikdy se nepokoušejte z žádného důvodu narušit obal akumulátoru. Nevystavujte akumulátor vlhkosti. Varování! Kapalina v akumulátoru je zředěná kyselina sírová, která může způsobit zranění osob nebo hmotné škody. V případě potřísnění pokožky zasažené místo okamžitě opláchněte vodou. Dojde-li k zrudnutí, bolesti nebo podráždění, vyhledejte lékařské ošetření. Zasáhne-li kapalina oči, okamžitě si je začněte vyplachovat čistou vodou a ihned vyhledejte lékařské ošetření. Při likvidaci akumulátorů se řiďte pokyny uvedenými v části Ochrana životního prostředí. Varování! Riziko směsi výbušných plynů. Práce v blízkosti olověných akumulátorů je nebezpečná. V průběhu běžného provozu se v akumulátoru se vytváří výbušné plyny. Proto je velmi důležité, abyste si přečetli tento návod a abyste vždy dodržovali pokyny, které jsou v něm uvedeny. Použití příslušenství, které není doporučeno nebo prodáváno společností Black & Decker může vést k požáru, úrazu elektrickým proudem nebo zranění osob. Varování! Akumulátor pro použití v motorových lodích musí být demontován z lodi a musí být vždy nabíjen na břehu. Chcete-li nabíjení akumulátoru provádět na palubě lodi, musíte mít k dispozici speciální vybavení, které je určeno pro použití na moři. Toto zařízení NENÍ určeno pro takové použití. Vozidla mohou být vybavena elektrickými nebo elektronickými systémy (například systém řízení motoru, mobilní telefon), které mohou být poškozeny, jsou-li během startování vystaveny vysokým hodnotám napětí a napěťovým špičkám. Před připojením zařízení k vozidlu si přečtěte návod k obsluze vozidla, abyste se ujistili, zda je povoleno použití pomocného zařízení pro startování motoru. 2

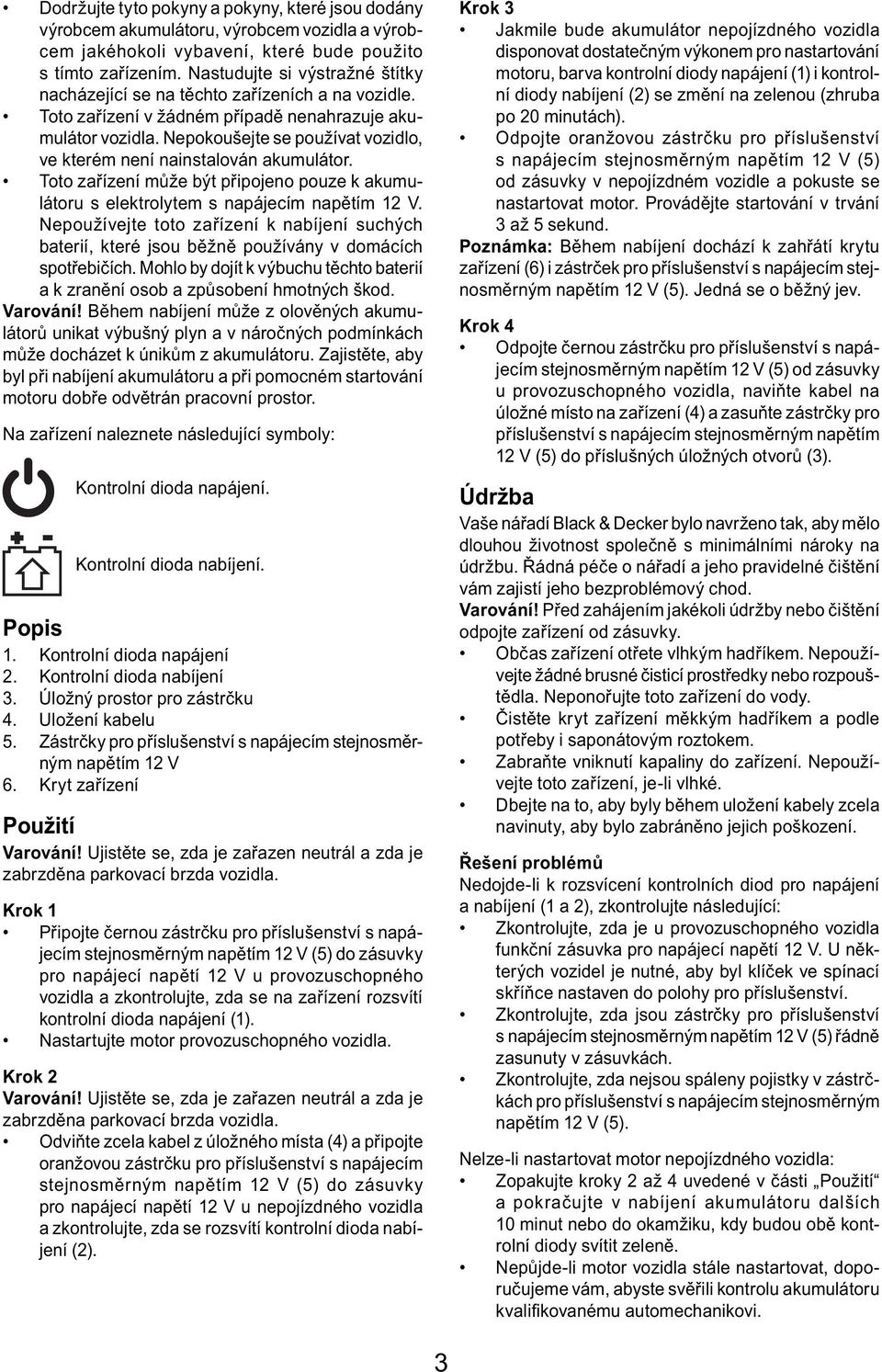

3 Dodržujte tyto pokyny a pokyny, které jsou dodány výrobcem akumulátoru, výrobcem vozidla a výrobcem jakéhokoli vybavení, které bude použito s tímto zařízením. Nastudujte si výstražné štítky nacházející se na těchto zařízeních a na vozidle. Toto zařízení v žádném případě nenahrazuje akumulátor vozidla. Nepokoušejte se používat vozidlo, ve kterém není nainstalován akumulátor. Toto zařízení může být připojeno pouze k akumulátoru s elektrolytem s napájecím napětím 12 V. Nepoužívejte toto zařízení k nabíjení suchých baterií, které jsou běžně používány v domácích spotřebičích. Mohlo by dojít k výbuchu těchto baterií a k zranění osob a způsobení hmotných škod. Varování! Během nabíjení může z olověných akumulátorů unikat výbušný plyn a v náročných podmínkách může docházet k únikům z akumulátoru. Zajistěte, aby byl při nabíjení akumulátoru a při pomocném startování motoru dobře odvětrán pracovní prostor. Na zařízení naleznete následující symboly: Kontrolní dioda napájení. Kontrolní dioda nabíjení. Popis 1. Kontrolní dioda napájení 2. Kontrolní dioda nabíjení 3. Úložný prostor pro zástrčku 4. Uložení kabelu 5. Zástrčky pro příslušenství s napájecím stejnosměrným napětím 12 V 6. Kryt zařízení Použití Varování! Ujistěte se, zda je zařazen neutrál a zda je zabrzděna parkovací brzda vozidla. Krok 1 Připojte černou zástrčku pro příslušenství s napájecím stejnosměrným napětím 12 V (5) do zásuvky pro napájecí napětí 12 V u provozuschopného vozidla a zkontrolujte, zda se na zařízení rozsvítí kontrolní dioda napájení (1). Nastartujte motor provozuschopného vozidla. Krok 2 Varování! Ujistěte se, zda je zařazen neutrál a zda je zabrzděna parkovací brzda vozidla. Odviňte zcela kabel z úložného místa (4) a připojte oranžovou zástrčku pro příslušenství s napájecím stejnosměrným napětím 12 V (5) do zásuvky pro napájecí napětí 12 V u nepojízdného vozidla a zkontrolujte, zda se rozsvítí kontrolní dioda nabíjení (2). Krok 3 Jakmile bude akumulátor nepojízdného vozidla disponovat dostatečným výkonem pro nastartování motoru, barva kontrolní diody napájení (1) i kontrolní diody nabíjení (2) se změní na zelenou (zhruba po 20 minutách). Odpojte oranžovou zástrčku pro příslušenství s napájecím stejnosměrným napětím 12 V (5) od zásuvky v nepojízdném vozidle a pokuste se nastartovat motor. Provádějte startování v trvání 3 až 5 sekund. Poznámka: Během nabíjení dochází k zahřátí krytu zařízení (6) i zástrček pro příslušenství s napájecím stejnosměrným napětím 12 V (5). Jedná se o běžný jev. Krok 4 Odpojte černou zástrčku pro příslušenství s napájecím stejnosměrným napětím 12 V (5) od zásuvky u provozuschopného vozidla, naviňte kabel na úložné místo na zařízení (4) a zasuňte zástrčky pro příslušenství s napájecím stejnosměrným napětím 12 V (5) do příslušných úložných otvorů (3). Údržba Vaše nářadí Black & Decker bylo navrženo tak, aby mělo dlouhou životnost společně s minimálními nároky na údržbu. Řádná péče o nářadí a jeho pravidelné čištění vám zajistí jeho bezproblémový chod. Varování! Před zahájením jakékoli údržby nebo čištění odpojte zařízení od zásuvky. Občas zařízení otřete vlhkým hadříkem. Nepoužívejte žádné brusné čisticí prostředky nebo rozpouštědla. Neponořujte toto zařízení do vody. Čistěte kryt zařízení měkkým hadříkem a podle potřeby i saponátovým roztokem. Zabraňte vniknutí kapaliny do zařízení. Nepoužívejte toto zařízení, je-li vlhké. Dbejte na to, aby byly během uložení kabely zcela navinuty, aby bylo zabráněno jejich poškození. Řešení problémů Nedojde-li k rozsvícení kontrolních diod pro napájení a nabíjení (1 a 2), zkontrolujte následující: Zkontrolujte, zda je u provozuschopného vozidla funkční zásuvka pro napájecí napětí 12 V. U některých vozidel je nutné, aby byl klíček ve spínací skříňce nastaven do polohy pro příslušenství. Zkontrolujte, zda jsou zástrčky pro příslušenství s napájecím stejnosměrným napětím 12 V (5) řádně zasunuty v zásuvkách. Zkontrolujte, zda nejsou spáleny pojistky v zástrčkách pro příslušenství s napájecím stejnosměrným napětím 12 V (5). Nelze-li nastartovat motor nepojízdného vozidla: Zopakujte kroky 2 až 4 uvedené v části Použití a pokračujte v nabíjení akumulátoru dalších 10 minut nebo do okamžiku, kdy budou obě kontrolní diody svítit zeleně. Nepůjde-li motor vozidla stále nastartovat, doporučujeme vám, abyste svěřili kontrolu akumulátoru kvalifi kovanému automechanikovi. 3

4 Výměna pojistky v zástrčce pro příslušenství s napájecím stejnosměrným napětím Otočením proti směru pohybu hodinových ručiček sejměte krytku. Sejměte krytku a středový kolík. Vyjměte pojistku. Použijte novou pojistku stejného typu a stejné velikosti (8 A). Nasaďte krytku a středový kolík. Otočením ve směru pohybu hodinových ručiček nasaďte krytku. Ochrana životního prostředí Třídění odpadu. Toto zařízení nesmí být vyhozeno do běžného domovního odpadu. Až nebudete váš výrobek Black & Decker dále potřebovat nebo uplyne-li doba jeho životnosti, nelikvidujte jej spolu s domovním odpadem. Zajistěte likvidaci tohoto výrobku v tříděném odpadu. ES Prohlášení o shodě 08 BDBBC2C TYP 1 Společnost Black & Decker prohlašuje, že tyto produkty odpovídají směrnicím: EN60335, EN60598 Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti Black & Decker. Kevin Hewitt Ředitel spotřebitelské techniky Spennymoor, County Durham DL16 6JG, United Kingdom Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin. Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v místě nákupu výrobku. Společnost Black & Decker poskytuje službu sběru a recyklace výrobků Black & Decker po skončení jejich provozní životnosti. V rámci této výhodné služby vraťte nepoužívaný výrobek Black & Decker kterémukoli autorizovanému servisu Black & Decker, ve kterém budou tyto výrobky shromážděny a kde bude zajištěna jejich ekologická recyklace. Místo nejbližšího autorizovaného servisu Black & Decker se dozvíte na příslušné adrese uvedené na zadní straně tohoto návodu. Seznam autorizovaných servisů Black & Decker a podrobnosti o poprodejním servisu naleznete také na internetové adrese: Technické údaje BDBBC2C Napájecí napětí V 12 Výstupní napětí V 14,5 Výstupní proud (max.) A 7,5 Hmotnost kg 1,93 4

5 Politika služby zákazníkům Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl. Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni. Záruka Black & Decker 2 roky Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker. Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům. Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona. Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců. Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek: Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav. Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav. Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců. Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.). Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu. Black & Decker Trading s.r.o. Klášterského Praha 4 - Modřany Česká republika Tel.: Fax: recepce@blackanddecker.cz Právo na případné změny vyhrazeno. 02/2009 Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker. Přístroj byl používán a udržován v souladu s návodem k obsluze. Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením. Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy. zst

6 BLACK & DECKER TRADING S.R.O. Klášterského Praha 412 Modřany Česká Republika Tel.: ,6 Fax: Servis: recepce@blackanddecker.cz BAND SERVIS K Pasekám Zlín Tel.: ,1 Fax: bandservis@bandservis.cz BLACK & DECKER SLOVAKIA S.R.O. Stará Vajnorská cesta Bratislava Slovenská republika Tel.: ,3 Fax: informacie@blackanddecker.sk BAND SERVIS Paulínska Trnava Tel.: Fax: p.talajka@bandservis.sk BAND SERVIS Južná trieda Košice Tel.: bandserviske@zoznam.sk 6

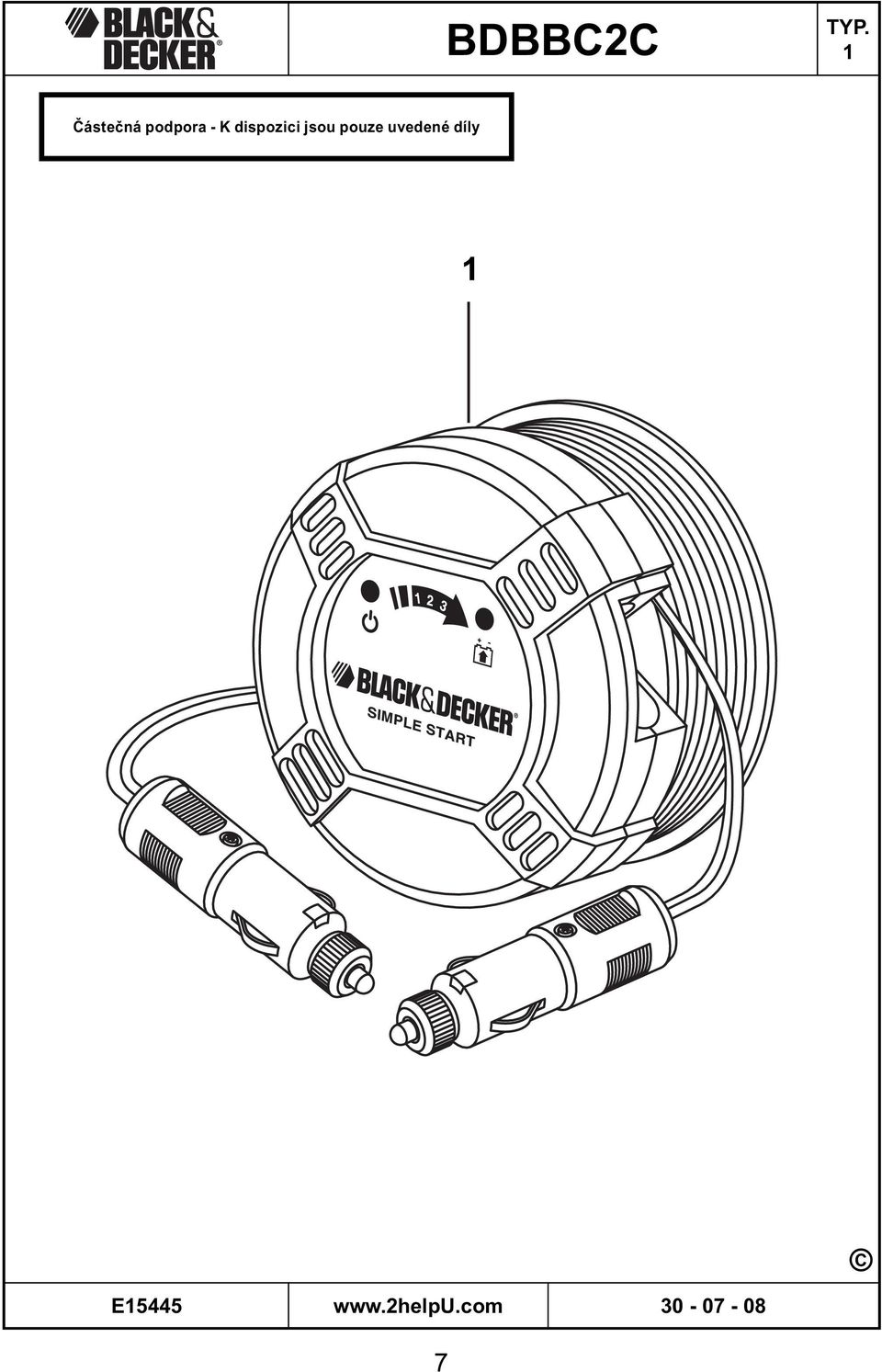

7 BDBBC2C TYP. 1 Částečná podpora - K dispozici jsou pouze uvedené díly E

8 8

9 9

10 10

11 CZ ZÁRUČNÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRUČNÝ LIST CZ H měsíců hónap 24 PL SK miesiące mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzedaży SK Číslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pečiatka predajne Podpis

12 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: ,1 Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Obozowa Warszawa Tel.: Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: Fax: CZ Dokumentace záruční opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis H Sorszám Bejelentés időpontja Javítási időpont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg naprawy SK Číslo dodávky Dátum nahlásenia Dátum opravy Číslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pečiatka Podpis 02/07
