II. PŘEDMĚT PLNĚNÍ. a) Poskytování služeb systému pro monitoring vozidel a elektronické knihy jízd.

Transkript

1

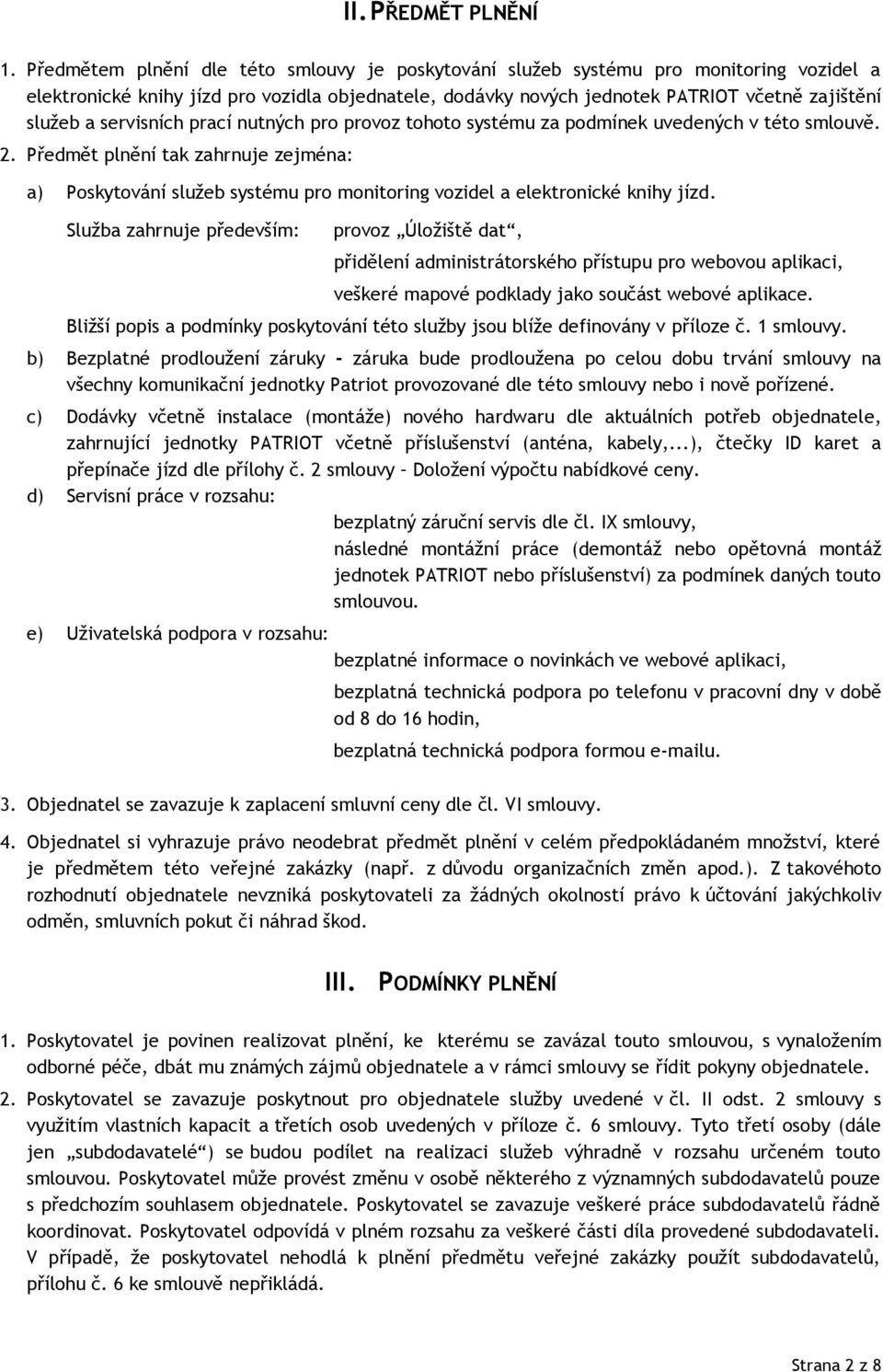

2 II. PŘEDMĚT PLNĚNÍ 1. Předmětem plnění dle této smlouvy je poskytování služeb systému pro monitoring vozidel a elektronické knihy jízd pro vozidla objednatele, dodávky nových jednotek PATRIOT včetně zajištění služeb a servisních prací nutných pro provoz tohoto systému za podmínek uvedených v této smlouvě. 2. Předmět plnění tak zahrnuje zejména: a) Poskytování služeb systému pro monitoring vozidel a elektronické knihy jízd. Služba zahrnuje především: provoz Úložiště dat, přidělení administrátorského přístupu pro webovou aplikaci, veškeré mapové podklady jako součást webové aplikace. Bližší popis a podmínky poskytování této služby jsou blíže definovány v příloze č. 1 smlouvy. b) Bezplatné prodloužení záruky - záruka bude prodloužena po celou dobu trvání smlouvy na všechny komunikační jednotky Patriot provozované dle této smlouvy nebo i nově pořízené. c) Dodávky včetně instalace (montáže) nového hardwaru dle aktuálních potřeb objednatele, zahrnující jednotky PATRIOT včetně příslušenství (anténa, kabely,...), čtečky ID karet a přepínače jízd dle přílohy č. 2 smlouvy Doložení výpočtu nabídkové ceny. d) Servisní práce v rozsahu: bezplatný záruční servis dle čl. IX smlouvy, následné montážní práce (demontáž nebo opětovná montáž jednotek PATRIOT nebo příslušenství) za podmínek daných touto smlouvou. e) Uživatelská podpora v rozsahu: bezplatné informace o novinkách ve webové aplikaci, bezplatná technická podpora po telefonu v pracovní dny v době od 8 do 16 hodin, bezplatná technická podpora formou u. 3. Objednatel se zavazuje k zaplacení smluvní ceny dle čl. VI smlouvy. 4. Objednatel si vyhrazuje právo neodebrat předmět plnění v celém předpokládaném množství, které je předmětem této veřejné zakázky (např. z důvodu organizačních změn apod.). Z takovéhoto rozhodnutí objednatele nevzniká poskytovateli za žádných okolností právo k účtování jakýchkoliv odměn, smluvních pokut či náhrad škod. III. PODMÍNKY PLNĚNÍ 1. Poskytovatel je povinen realizovat plnění, ke kterému se zavázal touto smlouvou, s vynaložením odborné péče, dbát mu známých zájmů objednatele a v rámci smlouvy se řídit pokyny objednatele. 2. Poskytovatel se zavazuje poskytnout pro objednatele služby uvedené v čl. II odst. 2 smlouvy s využitím vlastních kapacit a třetích osob uvedených v příloze č. 6 smlouvy. Tyto třetí osoby (dále jen subdodavatelé ) se budou podílet na realizaci služeb výhradně v rozsahu určeném touto smlouvou. Poskytovatel může provést změnu v osobě některého z významných subdodavatelů pouze s předchozím souhlasem objednatele. Poskytovatel se zavazuje veškeré práce subdodavatelů řádně koordinovat. Poskytovatel odpovídá v plném rozsahu za veškeré části díla provedené subdodavateli. V případě, že poskytovatel nehodlá k plnění předmětu veřejné zakázky použít subdodavatelů, přílohu č. 6 ke smlouvě nepřikládá. Strana 2 z 8

3 3. Objednatel poskytne poskytovateli plnou součinnost v rozsahu předmětu smlouvy prostřednictvím osob oprávněných k jednání uvedených v příloze č. 3 smlouvy. 4. Objednatel se zavazuje, že po celou dobu platnosti smlouvy odpovídá za to, že řádný průběh montážních a servisních prací poskytovatele na vozidlech objednatele v jeho prostorách nebude narušován neoprávněnými zásahy třetích osob. 5. Objednatel se zavazuje, že nebude provádět žádné zásahy do dodané technologie, na kterou se vztahují záruční lhůty. 6. Objednatel se zavazuje zajistit vhodné kryté a osvětlené prostory pro provádění demontážních, montážních a servisních prací na vozidlech objednatele, včetně možnosti připojení na síť 220V. Tyto prostory budou poskytovateli k dispozici po celou dobu provádění instalace. IV. DODACÍ PODMÍNKY 1. Služby systému pro monitoring vozidel a elektronické knihy jízd (čl. II, odst. 2, písm. a) smlouvy) budou poskytovány v plném rozsahu po celou dobu platnosti a účinnosti smlouvy. 2. Dodávky nového hardwaru, servisní práce a uživatelská podpora (čl. II, odst. 2, písm. c, d, e) smlouvy) bude dle podmínek této smlouvy poskytována dle aktuálních potřeb objednatele. Přitom dodávky nového hardwaru a servisní práce provede poskytovatel vůči objednateli pouze na základě písemných objednávek objednatele v průběhu platnosti smlouvy. 3. Plnění dle objednávky na dodávky a instalace (montáže) nového hardwaru bude poskytovatel realizovat v termínu maximálně 14 kalendářních dnů od doručení objednávky. 4. Plnění dle objednávky na demontáže nebo montáže demontovaného hardwaru bude poskytovatel realizovat v termínu maximálně 5 pracovních dnů od doručení objednávky. 5. V jednotlivých písemných objednávkách (doručení em, faxem nebo poštou) na dodávky nového hardwaru a servisní práce bude upřesněn termín, rozsah požadovaného plnění, lokace, seznam a popis vozidel (včetně typu) na kterých bude požadovaný výkon realizován. Součástí objednávky musí být i uvedení osoby (včetně telefonického spojení) oprávněné převzít plnění podpisem předávacího protokolu, případně servisní zprávy. Tato osoba je povinna protokol potvrdit i v případě zjištěné drobné vady nebránící užívání. Tyto vady budou v protokolu popsány a poskytovatelem odstraněny v dohodnutém termínu. 6. Poskytovatel je povinen do 24 hod. potvrdit předané dispozice faxem nebo em. V. DOBA A MÍSTO PLNĚNÍ 1. Tato smlouva se uzavírá na dobu určitou, a to od do , tj. na dobu 3 let. 2. Místem plnění je Česká republika s tím, že konečným místem dodání předmětu plnění jsou organizační jednotky objednatele uvedené v příloze č. 3 smlouvy. Místo plnění může být změněno pouze v případě vzájemné dohody smluvních stran. VI. CENA 1. Celková cena poskytovaných služeb v rozsahu dle této smlouvy za dobu plnění je stanovena v souladu s přílohou č. 2 smlouvy - Doložení výpočtu nabídkové ceny a činí: cena bez daně z přidané hodnoty (dále jen DPH ) ,- Kč výše DPH při uplatnění zákonné sazby 21 % činí celková nabídková cena včetně DPH činí ,- Kč ,- Kč Strana 3 z 8

4 2. Celková cena je stanovena jako cena maximální a platná po celou dobu platnosti smlouvy, zahrnuje veškeré přímé i nepřímé náklady poskytovatele. 3. Sjednaná celková cena může být změněna pouze, pokud po podpisu této smlouvy a po dobu její platnosti dojde ke změně sazby DPH. VII. PLATEBNÍ PODMÍNKY 1. Zálohová faktura na služby dle čl. II. odst. 2, písm. a) smlouvy bude vystavena jednou za 3 měsíce na aktuální počet vozidel, které budou v následujícím 3 měsíčním období zařazeny v systému, a to s minimálním předstihem 21 dní před vypršením předplaceného 3 měsíčního období. Po uhrazení zálohové faktury bude vystaven řádný daňový doklad faktura. 2. Splatnost zálohových faktur je stanovena na 21 dní ode dne doručení faktury. 3. Zálohový list i následně vygenerovaná faktura bude vždy poskytovatelem vystavena a zaslána k úhradě elektronicky na ovou adresu příslušné osoby oprávněné k jednání za organizační jednotku, ve prospěch které bude plnění uskutečněno, viz příloha č. 3 smlouvy. 4. Úhrada za plnění dle čl. II. odst. 2, písm. c) a d) smlouvy se uskuteční vždy na základě daňového dokladu (faktury) vystaveného poskytovatelem po splnění každé dílčí dodávky, tzn. po převzetí zboží nebo služeb osobou oprávněnou k jednání za objednatele v daném místě plnění. Právo fakturovat vzniká poskytovateli dnem převzetí zboží nebo služeb a podepsáním předávacího protokolu. Splatnost faktur je stanovena na 21 dní ode dne doručení faktury. 5. Daňové doklady (faktury) za plnění dle čl. II. odst. 2, písm. c) a d) smlouvy budou poskytovatelem vystavovány a zasílány k úhradě elektronicky na ovou adresu příslušné osoby oprávněné k jednání za organizační jednotku objednatele, ve prospěch které bylo plnění uskutečněno, a jejich nedílnou součástí musí být oboustranně potvrzený předávací protokol. 6. Veškeré účetní doklady musí obsahovat číslo této smlouvy a veškeré údaje uvedené v ustanovení 29 zákona č. 235/2004 Sb., o dani z přidané hodnoty, ve znění pozdějších předpisů. V případě, že účetní doklady nebudou mít odpovídající náležitosti, je objednatel oprávněn zaslat je ve lhůtě splatnosti zpět poskytovateli k doplnění, aniž se tak dostane do prodlení se splatností; lhůta splatnosti počíná běžet znovu od opětovného doručení náležitě doplněných či opravených dokladů. 7. Úhrada za plnění se provede v české měně, pokud se smluvní strany nedohodnou jinak, bezhotovostním převodem na bankovní účet poskytovatele uvedený v čl. I. této smlouvy. Úhrada se považuje za včas provedenou, pokud je fakturovaná částka nejpozději v den splatnosti připsána ve prospěch bankovního účtu poskytovatele. 8. K účtovaným cenám se připočítává příslušná DPH dle platných předpisů. VIII. SMLUVNÍ POKUTY A SANKCE 1. V případě prodlení objednatele s úhradou faktur ve sjednané lhůtě splatnosti zaplatí objednatel poskytovateli úrok z prodlení ve výši 0,1% z dlužné částky za každý i započatý den prodlení až do úplného zaplacení. V případě prodlení platby faktur delší než 14 dnů si poskytovatel vyhrazuje právo pozastavit poskytování služeb a servisu dodaných technologií. 2. V případě, že poskytovatel bude v prodlení s plněním termínu na dodávky a instalace nového hardwaru dle čl. IV odst. 3 smlouvy a na demontáže nebo montáže demontovaného hardwaru dle čl. IV odst. 4 smlouvy, zaplatí objednateli smluvní pokutu ve výši 1 000,- Kč za každý započatý den prodlení. 3. V případě výpadku služby dle čl. IV odst. 1 smlouvy má poskytovatel povinnost uhradit smluvní pokutu ve výši Kč za každý případ a i další započatý den výpadku. Strana 4 z 8

5 4. V případě, že poskytovatel bude v prodlení s plněním termínu dle čl. IX odst. 2 smlouvy k přešetření nahlášené vady či potřeby provedení opravy zaplatí objednateli smluvní pokutu ve výši 1 000,- Kč za každý započatý den prodlení. 5. V případě, že poskytovatel bude v prodlení se sjednáním závazného termínu odstranění vady či provedení opravy dle čl. IX odst. 2 smlouvy a dále v prodlení s plněním termínu provedení servisních prací dle č. IX odst. 4 zaplatí objednateli smluvní pokutu ve výši Kč za každý započatý den prodlení. 6. Objednatel má právo na uplatnění smluvní pokuty za porušení závazku poskytovatele respektovat zavedené standardy objednatele v oblasti QMS, EMS a SMS a to ve výši Kč za každý zjištěný případ. 7. Pokud činností poskytovatele dojde ke způsobení škody objednateli nebo třetím osobám z titulu opomenutí, nedbalosti nebo neplněním podmínek vyplývajících ze zákona, technických nebo jiných norem nebo vyplývajících z uzavřené smlouvy, je poskytovatel povinen bez zbytečného odkladu tuto škodu odstranit a není-li to možné, tak finančně uhradit. Náklady s tím spojené nese poskytovatel. 8. Pokud je smluvní strana v prodlení s placením smluvní pokuty, je povinna zaplatit druhé smluvní straně úrok z prodlení ve výši 0,1 % z neuhrazené smluvní pokuty za každý den prodlení. 9. Smluvní pokuta je splatná do 30 dnů po doručení oznámení o uplatnění smluvní pokuty jednou smluvní stranou vůči druhé smluvní straně. Oznámení o uplatnění smluvní pokuty musí vždy obsahovat popis a časové určení události, která v souladu s touto smlouvou zakládá právo smluvní straně účtovat smluvní pokutu. Oznámení musí dále obsahovat informaci o způsobu úhrady smluvní pokuty. 10. Objednatel si vyhrazuje právo na určení způsobu úhrady jím uložené smluvní pokuty, a to včetně formy zápočtu proti kterékoliv splatné pohledávce poskytovatele vůči objednateli. Smluvní pokuty mohou být kombinovány, tzn. že uplatnění jedné smluvní pokuty nevylučuje souběžné uplatnění jakékoliv jiné smluvní pokuty. 11. Smluvní strany vylučují aplikaci ustanovení 2050 zákona č. 89/2012 Sb., občanský zákoník a výslovně sjednávají to, že ujednání smluvní pokuty za porušení povinností poskytovatele nemá vliv na právo objednatele na náhradu škody vzniklé z porušení povinnosti poskytovatele, ke které se smluvní pokuta vztahuje. IX. ZÁRUKA, SERVIS A REKLAMACE 1. Záruka na provoz softwarové aplikace je po celou dobu platnosti smlouvy. Záruka na veškeré věcné (mechanické) a právní vady na hardwaru používaném i nově pořízeném dle této smlouvy je poskytována po celou dobu platnosti smlouvy. 2. Poskytovatel se zavazuje přešetřit nahlášené vady či potřeby provedení opravy ve lhůtě 3 pracovních dnů od přijetí oznámení o výskytu vady či potřeby provedení opravy. Poskytovatel je povinen v této lhůtě s objednatelem sjednat závazný termín odstranění vady či provedení opravy. Objednatel hlásí poskytovateli závadu nebo požadavek na servisní zásah faxem nebo em, a to prostřednictvím osoby oprávněné k jednání dle přílohy č. 3 smlouvy. 3. Specifikace vady: a) vadou se rozumí odlišná funkce programového vybavení od technické dokumentace k nabízenému systému pro monitoring vozidel viz příloha č. 5 smlouvy, b) za vadu se nepovažuje skutečnost, kdy systém neposkytuje funkce, které nejsou popsány v technické dokumentaci k nabízenému systému pro monitoring vozidel viz příloha č. 5 smlouvy, c) za vadu se nepovažuje porucha na technickém vybavení objednatele, která může způsobit chybu v datech a poskytovaných výstupech. Strana 5 z 8

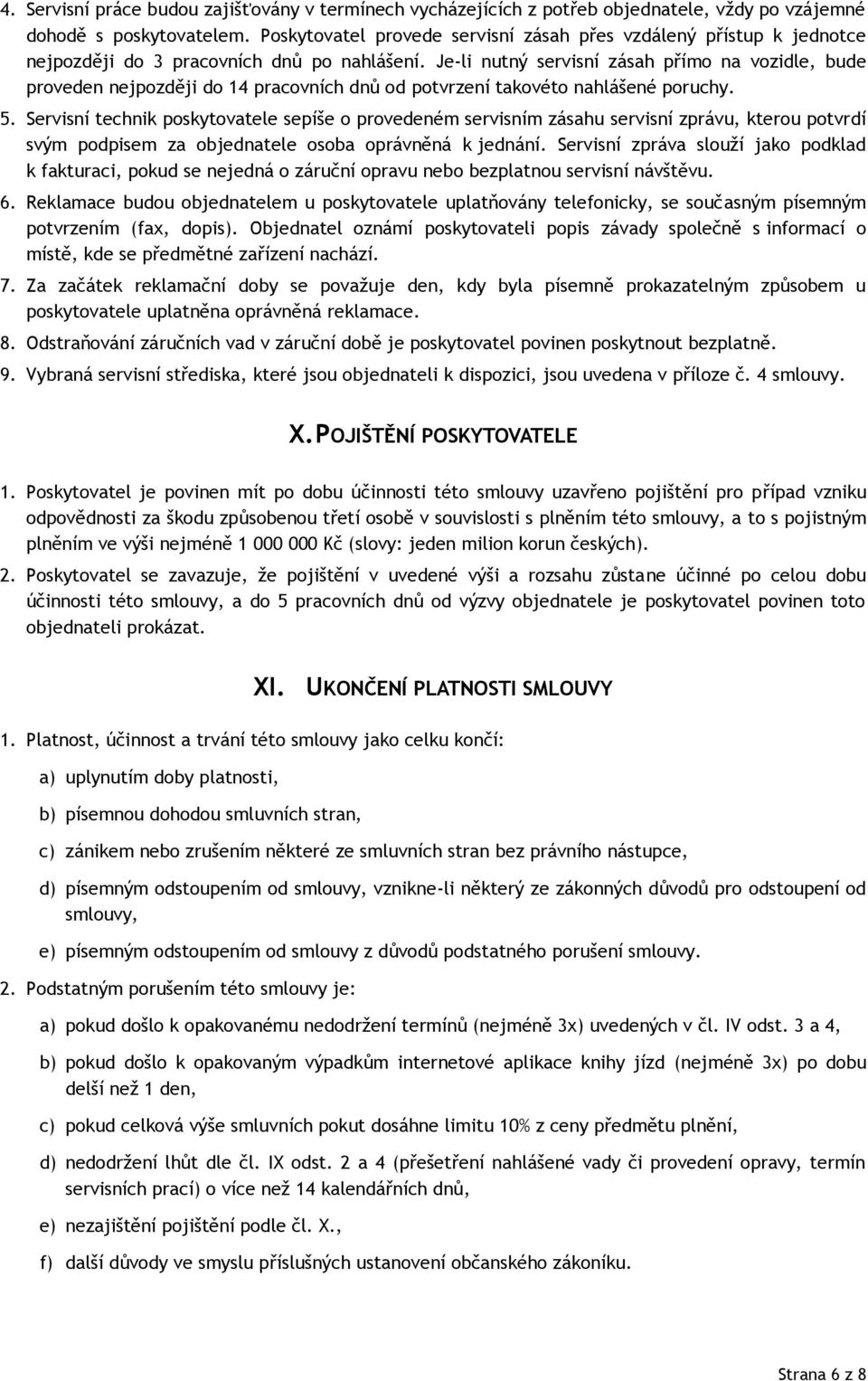

6 4. Servisní práce budou zajišťovány v termínech vycházejících z potřeb objednatele, vždy po vzájemné dohodě s poskytovatelem. Poskytovatel provede servisní zásah přes vzdálený přístup k jednotce nejpozději do 3 pracovních dnů po nahlášení. Je-li nutný servisní zásah přímo na vozidle, bude proveden nejpozději do 14 pracovních dnů od potvrzení takovéto nahlášené poruchy. 5. Servisní technik poskytovatele sepíše o provedeném servisním zásahu servisní zprávu, kterou potvrdí svým podpisem za objednatele osoba oprávněná k jednání. Servisní zpráva slouží jako podklad k fakturaci, pokud se nejedná o záruční opravu nebo bezplatnou servisní návštěvu. 6. Reklamace budou objednatelem u poskytovatele uplatňovány telefonicky, se současným písemným potvrzením (fax, dopis). Objednatel oznámí poskytovateli popis závady společně s informací o místě, kde se předmětné zařízení nachází. 7. Za začátek reklamační doby se považuje den, kdy byla písemně prokazatelným způsobem u poskytovatele uplatněna oprávněná reklamace. 8. Odstraňování záručních vad v záruční době je poskytovatel povinen poskytnout bezplatně. 9. Vybraná servisní střediska, které jsou objednateli k dispozici, jsou uvedena v příloze č. 4 smlouvy. X. POJIŠTĚNÍ POSKYTOVATELE 1. Poskytovatel je povinen mít po dobu účinnosti této smlouvy uzavřeno pojištění pro případ vzniku odpovědnosti za škodu způsobenou třetí osobě v souvislosti s plněním této smlouvy, a to s pojistným plněním ve výši nejméně Kč (slovy: jeden milion korun českých). 2. Poskytovatel se zavazuje, že pojištění v uvedené výši a rozsahu zůstane účinné po celou dobu účinnosti této smlouvy, a do 5 pracovních dnů od výzvy objednatele je poskytovatel povinen toto objednateli prokázat. XI. UKONČENÍ PLATNOSTI SMLOUVY 1. Platnost, účinnost a trvání této smlouvy jako celku končí: a) uplynutím doby platnosti, b) písemnou dohodou smluvních stran, c) zánikem nebo zrušením některé ze smluvních stran bez právního nástupce, d) písemným odstoupením od smlouvy, vznikne-li některý ze zákonných důvodů pro odstoupení od smlouvy, e) písemným odstoupením od smlouvy z důvodů podstatného porušení smlouvy. 2. Podstatným porušením této smlouvy je: a) pokud došlo k opakovanému nedodržení termínů (nejméně 3x) uvedených v čl. IV odst. 3 a 4, b) pokud došlo k opakovaným výpadkům internetové aplikace knihy jízd (nejméně 3x) po dobu delší než 1 den, c) pokud celková výše smluvních pokut dosáhne limitu 10% z ceny předmětu plnění, d) nedodržení lhůt dle čl. IX odst. 2 a 4 (přešetření nahlášené vady či provedení opravy, termín servisních prací) o více než 14 kalendářních dnů, e) nezajištění pojištění podle čl. X., f) další důvody ve smyslu příslušných ustanovení občanského zákoníku. Strana 6 z 8

7 3. Objednatel je oprávněn kontrolovat plnění této smlouvy. Zjistí-li objednatel, že poskytovatel plní smlouvu v rozporu se svými povinnostmi, je objednatel oprávněn požadovat, aby poskytovatel odstranil vady vzniklé vadným prováděním a plnil smlouvu řádným způsobem. Jestliže poskytovatel tak neučiní ani v přiměřené lhůtě mu k tomu poskytnuté a postup poskytovatele by vedl nepochybně k podstatnému porušení smlouvy, je objednatel oprávněn odstoupit od smlouvy. Poskytovatel je v takovém případě povinen uhradit objednateli škody vzniklé z důvodů porušení smlouvy poskytovatelem. 4. V případě odstoupení od smlouvy jsou smluvní strany povinny ve lhůtě 30 dnů od doručení písemného odstoupení od smlouvy vypořádat vzájemně své závazky a pohledávky vyplývající z této smlouvy. XII. OSTATNÍ UJEDNÁNÍ 1. Poskytovatel bere na vědomí, že objednatel udržuje systémy navazující na obecně závazné právní předpisy v oblasti managementu jakosti (QMS), ochrany životního prostředí (EMS) a bezpečnosti a ochrany zdraví při práci (SMS) v souladu s aplikací systémových norem ISO 9001, ISO a OHSAS Poskytovatel prohlašuje, že byl se stanovenými zásadami a standardy objednatele v oblasti QMS, EMS a SMS seznámen, což podpisem této smlouvy stvrzuje. 2. V případě, že poskytovatel realizuje část plnění prostřednictvím jiných osob (subdodavatelů), jednoznačně se stanoví, že jediným garantem plnění této smlouvy je poskytovatel a na jeho vrub budou řešeny veškeré záruky a sankce. 3. Odpovědnost za škody způsobené jedné smluvní straně druhou smluvní stranou a povinnost takové škody nahradit se vztahuje i na pokuty pravomocně uložené orgány státní správy, pokud uložení takové pokuty nebylo způsobeno výhradně konáním či opomenutím první smluvní strany bez přičinění druhé smluvní strany. 4. Pokud činností poskytovatele dojde ke způsobení škody objednateli nebo třetím osobám z titulu opomenutí, nedbalosti nebo neplněním podmínek vyplývajících ze zákona, technických nebo jiných norem nebo vyplývajících z této smlouvy, je poskytovatel povinen bez zbytečného odkladu tuto škodu odstranit a není-li to možné, tak finančně uhradit. Veškeré náklady s tím spojené nese poskytovatel. XIII. ZÁVĚREČNÁ USTANOVENÍ 1. Jakékoliv změny nebo doplňky k této smlouvě jsou platné pouze v případě, že jsou učiněny formou písemných číselně označených dodatků podepsaných zástupci smluvních stran. 2. Předloží-li některá ze smluvních stran návrh písemného dodatku ke smlouvě, je druhá smluvní strana povinna se k návrhu vyjádřit nejpozději do 15 dnů ode dne následujícího po doručení návrhu dodatku. 3. Smluvní strany se dohodly, že písemnosti si budou vzájemně doručovat osobně nebo na adresu jejich sídla nebo místa podnikání zapsané do obchodního nebo jiného veřejného rejstříku nebo na adresu, kde skutečně sídlí. Doručovanou písemnost jsou oprávněny přijmout statutární zástupce, zaměstnanci, kteří tím byli pověřeni nebo jiné osoby, které k tomu daná smluvní strana zmocnila. Odepře-li některá ze smluvních stran doručovanou písemnost převzít, považuje se písemnost za doručenou dnem, kdy převzetí písemnosti bylo odepřeno. Nebyl-li na adrese uvedené ve větě první tohoto odstavce zastižen nikdo, kdo by byl oprávněn za smluvní stranu písemnost přijmout, doručující osoba písemnost uloží. 4. Nebude-li uložená písemnost vyzvednuta do 3 dnů, považuje se třetí den této lhůty za den doručení, i když se adresát o uložení nedozvěděl. Strana 7 z 8

8

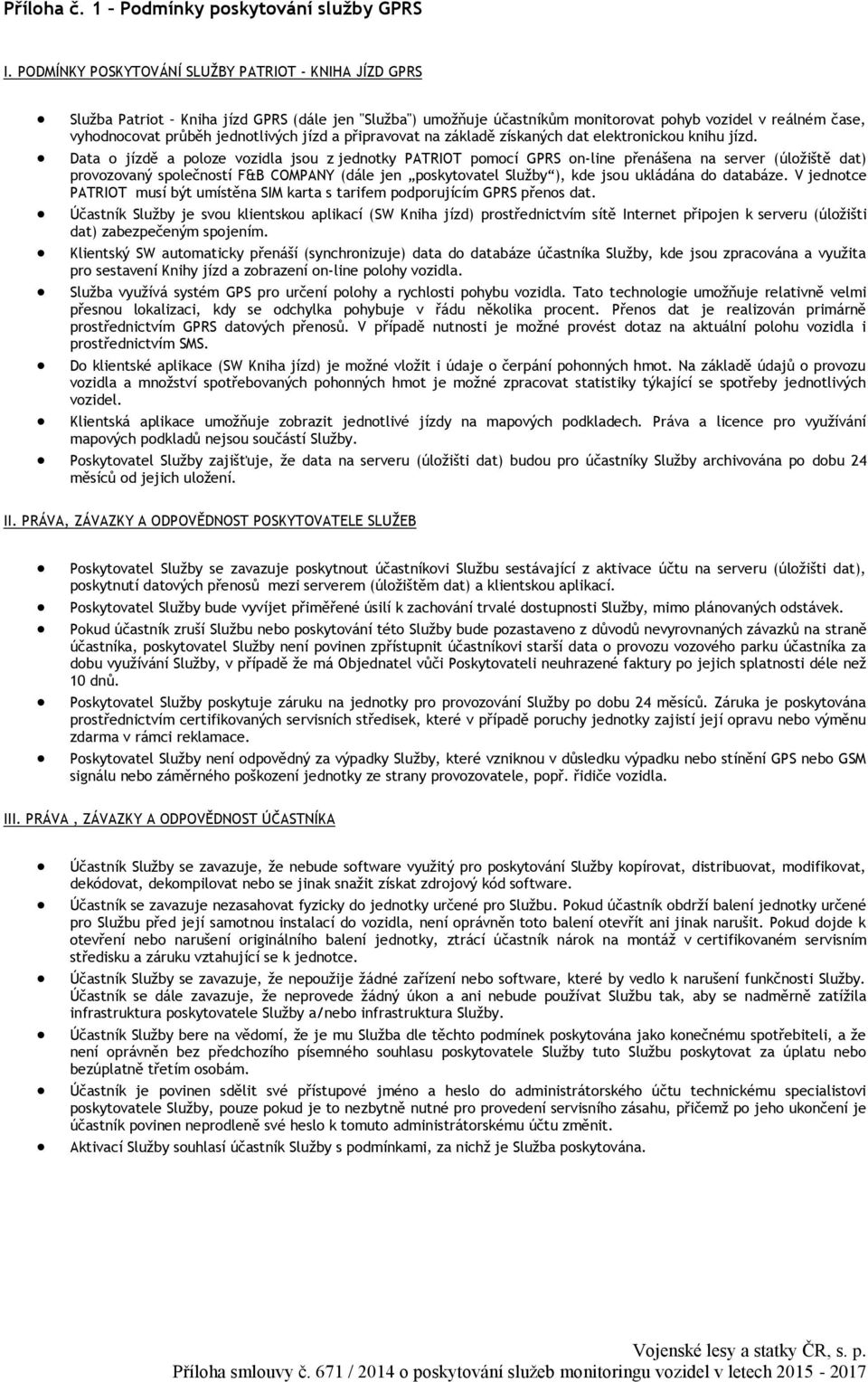

9 Příloha č. 1 Podmínky poskytování služby GPRS I. PODMÍNKY POSKYTOVÁNÍ SLUŽBY PATRIOT - KNIHA JÍZD GPRS Služba Patriot Kniha jízd GPRS (dále jen "Služba") umožňuje účastníkům monitorovat pohyb vozidel v reálném čase, vyhodnocovat průběh jednotlivých jízd a připravovat na základě získaných dat elektronickou knihu jízd. Data o jízdě a poloze vozidla jsou z jednotky PATRIOT pomocí GPRS on-line přenášena na server (úložiště dat) provozovaný společností F&B COMPANY (dále jen poskytovatel Služby ), kde jsou ukládána do databáze. V jednotce PATRIOT musí být umístěna SIM karta s tarifem podporujícím GPRS přenos dat. Účastník Služby je svou klientskou aplikací (SW Kniha jízd) prostřednictvím sítě Internet připojen k serveru (úložišti dat) zabezpečeným spojením. Klientský SW automaticky přenáší (synchronizuje) data do databáze účastníka Služby, kde jsou zpracována a využita pro sestavení Knihy jízd a zobrazení on-line polohy vozidla. Služba využívá systém GPS pro určení polohy a rychlosti pohybu vozidla. Tato technologie umožňuje relativně velmi přesnou lokalizaci, kdy se odchylka pohybuje v řádu několika procent. Přenos dat je realizován primárně prostřednictvím GPRS datových přenosů. V případě nutnosti je možné provést dotaz na aktuální polohu vozidla i prostřednictvím SMS. Do klientské aplikace (SW Kniha jízd) je možné vložit i údaje o čerpání pohonných hmot. Na základě údajů o provozu vozidla a množství spotřebovaných pohonných hmot je možné zpracovat statistiky týkající se spotřeby jednotlivých vozidel. Klientská aplikace umožňuje zobrazit jednotlivé jízdy na mapových podkladech. Práva a licence pro využívání mapových podkladů nejsou součástí Služby. Poskytovatel Služby zajišťuje, že data na serveru (úložišti dat) budou pro účastníky Služby archivována po dobu 24 měsíců od jejich uložení. II. PRÁVA, ZÁVAZKY A ODPOVĚDNOST POSKYTOVATELE SLUŽEB Poskytovatel Služby se zavazuje poskytnout účastníkovi Službu sestávající z aktivace účtu na serveru (úložišti dat), poskytnutí datových přenosů mezi serverem (úložištěm dat) a klientskou aplikací. Poskytovatel Služby bude vyvíjet přiměřené úsilí k zachování trvalé dostupnosti Služby, mimo plánovaných odstávek. Pokud účastník zruší Službu nebo poskytování této Služby bude pozastaveno z důvodů nevyrovnaných závazků na straně účastníka, poskytovatel Služby není povinen zpřístupnit účastníkovi starší data o provozu vozového parku účastníka za dobu využívání Služby, v případě že má Objednatel vůči Poskytovateli neuhrazené faktury po jejich splatnosti déle než 10 dnů. Poskytovatel Služby poskytuje záruku na jednotky pro provozování Služby po dobu 24 měsíců. Záruka je poskytována prostřednictvím certifikovaných servisních středisek, které v případě poruchy jednotky zajistí její opravu nebo výměnu zdarma v rámci reklamace. Poskytovatel Služby není odpovědný za výpadky Služby, které vzniknou v důsledku výpadku nebo stínění GPS nebo GSM signálu nebo záměrného poškození jednotky ze strany provozovatele, popř. řidiče vozidla. III. PRÁVA, ZÁVAZKY A ODPOVĚDNOST ÚČASTNÍKA Účastník Služby se zavazuje, že nebude software využitý pro poskytování Služby kopírovat, distribuovat, modifikovat, dekódovat, dekompilovat nebo se jinak snažit získat zdrojový kód software. Účastník se zavazuje nezasahovat fyzicky do jednotky určené pro Službu. Pokud účastník obdrží balení jednotky určené pro Službu před její samotnou instalací do vozidla, není oprávněn toto balení otevřít ani jinak narušit. Pokud dojde k otevření nebo narušení originálního balení jednotky, ztrácí účastník nárok na montáž v certifikovaném servisním středisku a záruku vztahující se k jednotce. Účastník Služby se zavazuje, že nepoužije žádné zařízení nebo software, které by vedlo k narušení funkčnosti Služby. Účastník se dále zavazuje, že neprovede žádný úkon a ani nebude používat Službu tak, aby se nadměrně zatížila infrastruktura poskytovatele Služby a/nebo infrastruktura Služby. Účastník Služby bere na vědomí, že je mu Služba dle těchto podmínek poskytována jako konečnému spotřebiteli, a že není oprávněn bez předchozího písemného souhlasu poskytovatele Služby tuto Službu poskytovat za úplatu nebo bezúplatně třetím osobám. Účastník je povinen sdělit své přístupové jméno a heslo do administrátorského účtu technickému specialistovi poskytovatele Služby, pouze pokud je to nezbytně nutné pro provedení servisního zásahu, přičemž po jeho ukončení je účastník povinen neprodleně své heslo k tomuto administrátorskému účtu změnit. Aktivací Služby souhlasí účastník Služby s podmínkami, za nichž je Služba poskytována. Vojenské lesy a statky ČR, s. p. Příloha smlouvy č. 671 / 2014 o poskytování služeb monitoringu vozidel v letech

10

11 Příloha č. 3 Seznam organizačních jednotek a osob oprávněných k jednání ve věcech technických za objednatele Vojenské lesy a statky ČR, s. p. 1) Sídlo (ředitelství podniku): Pod Juliskou 1621/5, Praha 6 IČ: DIČ: CZ Zápis v obchodním rejstříku: u MS v Praze, spisová značka ALX 256 Zastoupený: Ing. Josefem Vojáčkem, ředitelem Bankovní spojení: ČSOB, a.s., pobočka Praha 5, Radlická 333/150 Číslo účtu: /0300 Kontaktní osoba: Martin Nešpor, , / martin.nespor@vls.cz 2) Fakturační adresa divize: ředitelství divize Hořovice Sídlo: Slavíkova 106, Jince Bankovní spojení: ČSOB a.s., pobočka Beroun Číslo účtu: /0300 Kontaktní osoba: Ing. Jiří Čepera, , / jiri.cepera@vls.cz 3) Fakturační adresa divize: ředitelství divize Horní Planá Sídlo: Jiráskova 150, Horní Planá Bankovní spojení: ČSOB a.s., pobočka Český Krumlov Číslo účtu: /0300 kryté osvětlené pracoviště - dílna Správy služeb Horní Planá, Hodňov 25 Kontaktní osoba: Jiří Svoboda, , / jiri.svoboda@vls.cz 4) Fakturační adresa divize: ředitelství divize Karlovy Vary Sídlo: Mattoniho nábřeží 203, Karlovy Vary Bankovní spojení: ČSOB a.s., pobočka Karlovy Vary Číslo účtu: /0300 Kontaktní osoba: Barbora Klementová, , / barbora.klementova@vls.cz 5) Fakturační adresa divize: ředitelství divize Mimoň Sídlo: Nádražní 115, Mimoň Bankovní spojení: ČSOB a.s., pobočka Česká Lípa Číslo účtu: /0300 Kontaktní osoba: Ing. Stanislav Zvolánek, , / stanislav.zvolanek@vls.cz 6) Fakturační adresa divize: ředitelství divize Plumlov Sídlo: Lesnická 463, Plumlov Bankovní spojení: ČSOB a.s., pobočka Prostějov Číslo účtu: /0300 Kontaktní osoba: Milan Otáhal, , / milan.otahal@vls.cz 7) Fakturační adresa divize: ředitelství divize Lipník nad Bečvou Sídlo: Na Zelince 1147, Lipník nad Bečvou Bankovní spojení: ČSOB a.s., pobočka Hranice Číslo účtu: /0300 Kontaktní osoba: Ing. Luděk Indra, , / ludek.indra@vls.cz Vojenské lesy a statky ČR, s. p. Příloha smlouvy č. 671 / 2014 o poskytování služeb monitoringu vozidel v letech

12 8) Fakturační adresa: ředitelství divize zemědělské výroby Sídlo: Pod Juliskou 1621/5, Praha 6 Bankovní spojení: ČSOB, a.s., pobočka Praha 5, Radlická 333/150 Číslo účtu: /0300 Dodací adresa: zemědělská správa Květušín, Horní Planá zemědělská správa Bražec, Hradiště zemědělská správa Heroltovice, Šternberk Kontaktní osoba: Martin Nešpor, , / martin.nespor@vls.cz 9) Fakturační adresa: ředitelství divize ostrahy a služeb Sídlo: Pod Juliskou 1621/5, Praha 6 Bankovní spojení: ČSOB, a.s., pobočka Praha 5, Radlická 333/150 Číslo účtu: /0300 Dodací adresa: správa ostrahy a služeb Praha, Pod Juliskou 5, Praha 6 správa ostrahy a služeb Květušín, Horní Planá správa ostrahy a služeb Bražec, Bochov správa ostrahy a služeb Mimoň, Mimoň - odloučené pracoviště Hradec Králové správa ostrahy a služeb Brno, Brno Židenice správa ostrahy a služeb Libavá, Šternberk 1 Kontaktní osoba: Ing. Ota Netrval, , / ota.netrval@vls.cz 10) Fakturační adresa: správa lesních školek Sídlo: Lhota 121, Dřísy Bankovní spojení: ČSOB, a.s., pobočka Praha 5, Radlická 333/150 Číslo účtu: /0300 Dodací adresa: středisko školek Nová Pec, Nová Pec středisko školek Bukovina, Chyše středisko školek Lhota, Dřísy středisko školek Osina-Krumsín, Plumlov středisko školek Obecnice 274, Obecnice Kontaktní osoba: Ing. Pavel Draštík, , / pavel.drastik@vls.cz Vojenské lesy a statky ČR, s. p. Příloha smlouvy č. 671 / 2014 o poskytování služeb monitoringu vozidel v letech

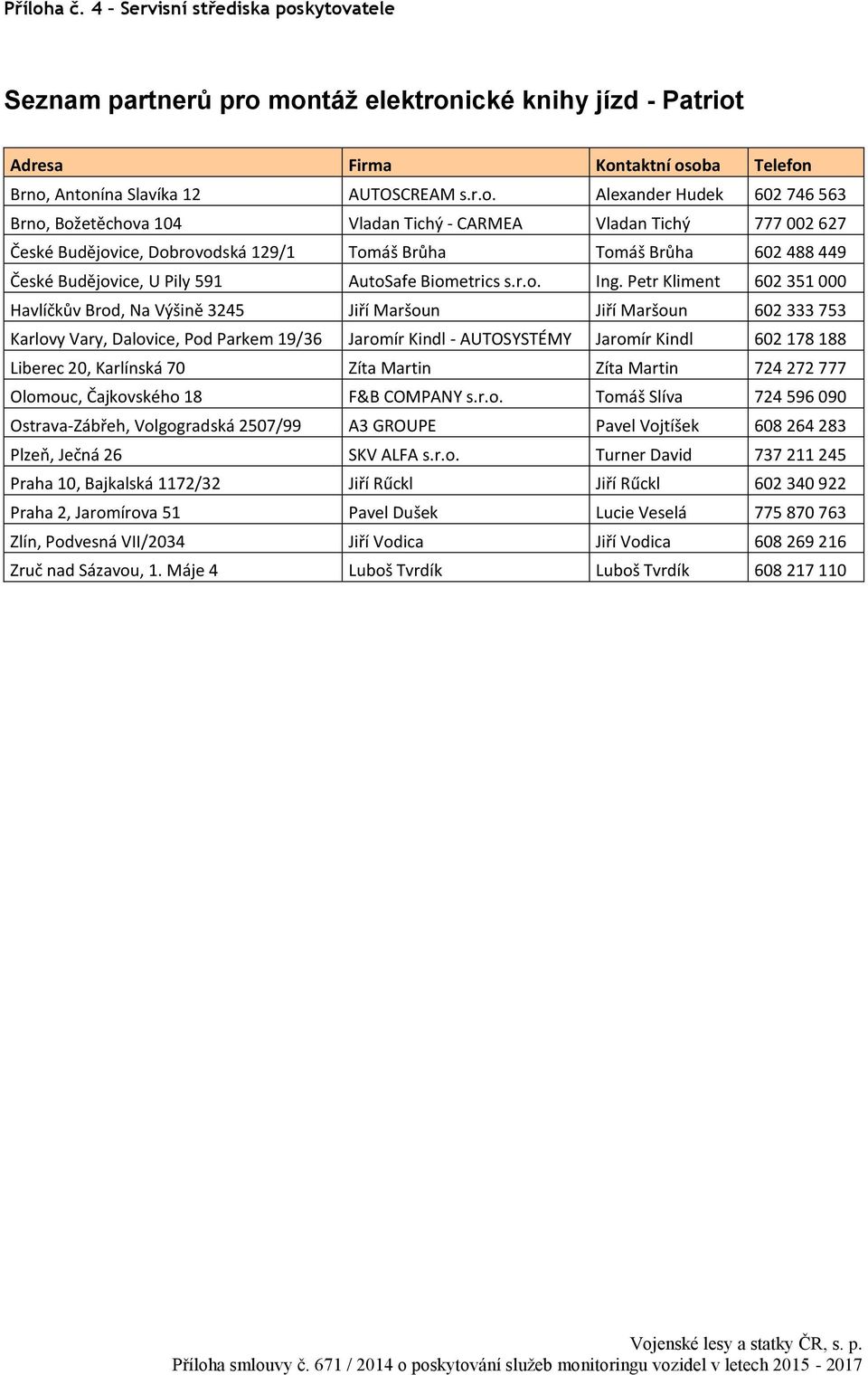

13 Příloha č. 4 Servisní střediska poskytovatele Seznam partnerů pro montáž elektronické knihy jízd - Patriot Adresa Firma Kontaktní osoba Telefon Brno, Antonína Slavíka 12 AUTOSCREAM s.r.o. Alexander Hudek Brno, Božetěchova 104 Vladan Tichý - CARMEA Vladan Tichý České Budějovice, Dobrovodská 129/1 Tomáš Brůha Tomáš Brůha České Budějovice, U Pily 591 AutoSafe Biometrics s.r.o. Ing. Petr Kliment Havlíčkův Brod, Na Výšině 3245 Jiří Maršoun Jiří Maršoun Karlovy Vary, Dalovice, Pod Parkem 19/36 Jaromír Kindl - AUTOSYSTÉMY Jaromír Kindl Liberec 20, Karlínská 70 Zíta Martin Zíta Martin Olomouc, Čajkovského 18 F&B COMPANY s.r.o. Tomáš Slíva Ostrava-Zábřeh, Volgogradská 2507/99 A3 GROUPE Pavel Vojtíšek Plzeň, Ječná 26 SKV ALFA s.r.o. Turner David Praha 10, Bajkalská 1172/32 Jiří Rűckl Jiří Rűckl Praha 2, Jaromírova 51 Pavel Dušek Lucie Veselá Zlín, Podvesná VII/2034 Jiří Vodica Jiří Vodica Zruč nad Sázavou, 1. Máje 4 Luboš Tvrdík Luboš Tvrdík Vojenské lesy a statky ČR, s. p. Příloha smlouvy č. 671 / 2014 o poskytování služeb monitoringu vozidel v letech

14 Příloha č. 5 Dokumentace k nabízenému systému pro monitoring vozidel Patriot Strana 1 z 39

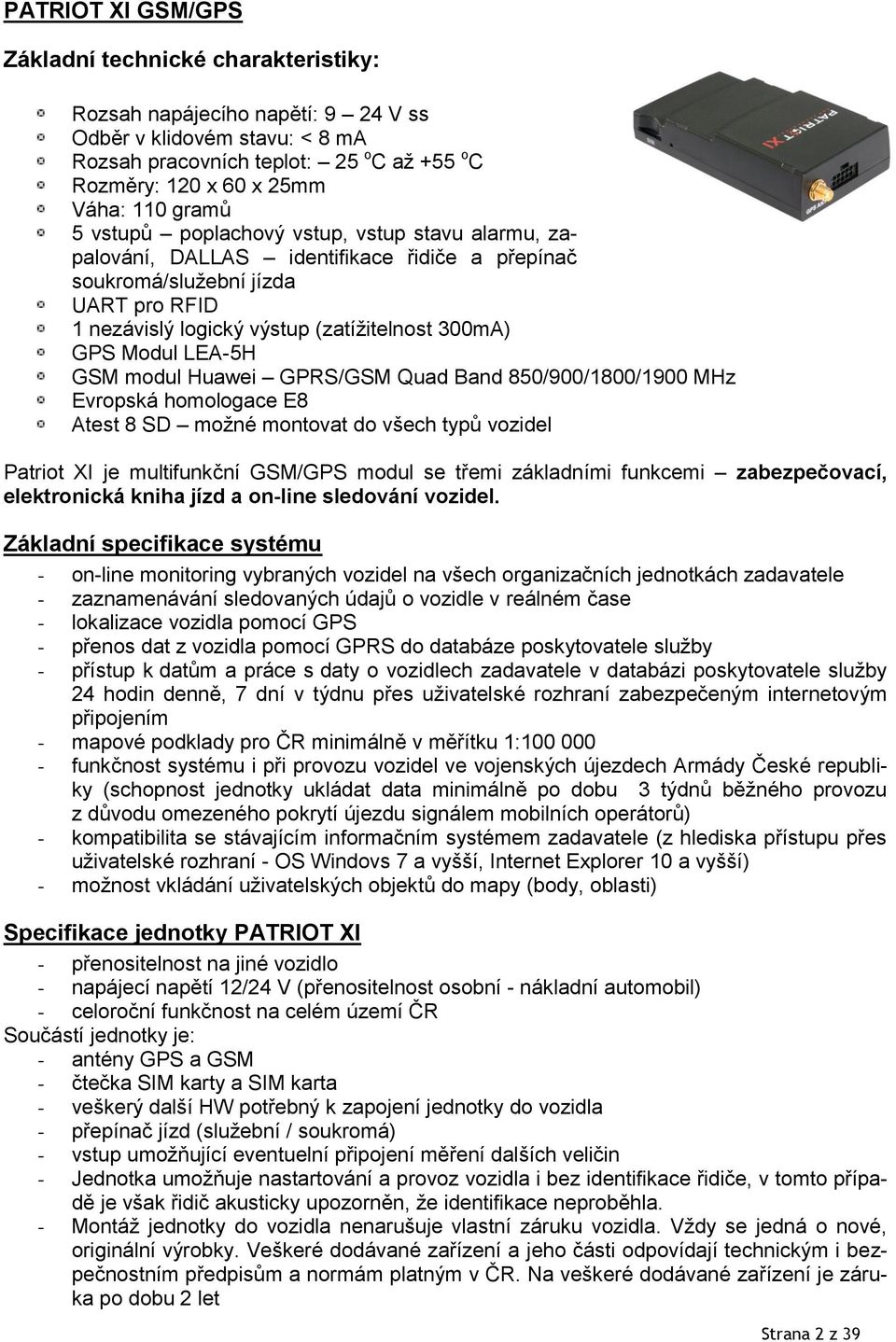

15 PATRIOT XI GSM/GPS Základní technické charakteristiky: Rozsah napájecího napětí: 9 24 V ss Odběr v klidovém stavu: < 8 ma Rozsah pracovních teplot: 25 o C až +55 o C Rozměry: 120 x 60 x 25mm Váha: 110 gramů 5 vstupů poplachový vstup, vstup stavu alarmu, zapalování, DALLAS identifikace řidiče a přepínač soukromá/služební jízda UART pro RFID 1 nezávislý logický výstup (zatížitelnost 300mA) GPS Modul LEA-5H GSM modul Huawei GPRS/GSM Quad Band 850/900/1800/1900 MHz Evropská homologace E8 Atest 8 SD možné montovat do všech typů vozidel Patriot XI je multifunkční GSM/GPS modul se třemi základními funkcemi zabezpečovací, elektronická kniha jízd a on-line sledování vozidel. Základní specifikace systému - on-line monitoring vybraných vozidel na všech organizačních jednotkách zadavatele - zaznamenávání sledovaných údajů o vozidle v reálném čase - lokalizace vozidla pomocí GPS - přenos dat z vozidla pomocí GPRS do databáze poskytovatele služby - přístup k datům a práce s daty o vozidlech zadavatele v databázi poskytovatele služby 24 hodin denně, 7 dní v týdnu přes uživatelské rozhraní zabezpečeným internetovým připojením - mapové podklady pro ČR minimálně v měřítku 1: funkčnost systému i při provozu vozidel ve vojenských újezdech Armády České republiky (schopnost jednotky ukládat data minimálně po dobu 3 týdnů běžného provozu z důvodu omezeného pokrytí újezdu signálem mobilních operátorů) - kompatibilita se stávajícím informačním systémem zadavatele (z hlediska přístupu přes uživatelské rozhraní - OS Windovs 7 a vyšší, Internet Explorer 10 a vyšší) - možnost vkládání uživatelských objektů do mapy (body, oblasti) Specifikace jednotky PATRIOT XI - přenositelnost na jiné vozidlo - napájecí napětí 12/24 V (přenositelnost osobní - nákladní automobil) - celoroční funkčnost na celém území ČR Součástí jednotky je: - antény GPS a GSM - čtečka SIM karty a SIM karta - veškerý další HW potřebný k zapojení jednotky do vozidla - přepínač jízd (služební / soukromá) - vstup umožňující eventuelní připojení měření dalších veličin - Jednotka umožňuje nastartování a provoz vozidla i bez identifikace řidiče, v tomto případě je však řidič akusticky upozorněn, že identifikace neproběhla. - Montáž jednotky do vozidla nenarušuje vlastní záruku vozidla. Vždy se jedná o nové, originální výrobky. Veškeré dodávané zařízení a jeho části odpovídají technickým i bezpečnostním předpisům a normám platným v ČR. Na veškeré dodávané zařízení je záruka po dobu 2 let Strana 2 z 39

16 Specifikace knihy jízd - splňuje všechny legislativní požadavky ČR - automaticky generovaná - možnost editace při současném zachování údajů zjištěných jednotkou - možnost sloučení/rozdělení jízd - možnost změny řidiče - možnost doplnění účelu jízdy - import údajů o tankování (CCS, OMV, SHELL, atd.) - korekce vypočteného tachometru - možnost dodatečného rozlišení jízd služební/soukromá - filtrování údajů o jízdách dle sledovaných kriterií - statistické výstupy Možnosti souvisejících služeb - zajištění montáže nových jednotek včetně jejich příslušenství do vozidel - aktivace jednotek nejpozději při montáži do vozidel - zajištění přenosu dat z jednotek do databáze poskytovatele služby - zajištění archivace dat v databázi poskytovatele služby po dobu 1 roku od pořízení dat - zajištění exportu dat z databáze poskytovatele v některém z běžných formátů (XLS, atd.) - uskladnění zboží před jeho dodávkou na vlastní náklady a rizika vybraného uchazeče až do okamžiku realizace dodávky - dopravy a distribuci zboží na místo plnění - prvotní nastavení systému při jeho spuštění - telefonická podpora v pracovní dny 8-16 hod po dobu platnosti rámcové smlouvy - aktualizace mapových podkladů minimálně 1x ročně - zajištění záručních servisních a reklamačních služeb - zajištění mimozáručních servisních služeb jako jsou demontáže jednotek včetně jejich příslušenství z vozidel (bez skladování a dopravy), zajištění opětovné montáže jednotek včetně jejich příslušenství do vozidel Zabezpečovací funkce jednotky PATRIOT XI Modul Patriot XI nabízí rozsáhlé možnosti v oblasti zabezpečení vozidel. Poskytuje následující služby: Okamžité předání informace o narušení vozidla jak majiteli, tak dalším osobám jako např. bezpečnostní agentuře formou SMS Informace o přesné aktuální poloze a rychlosti vozidla Kontrola stavu vozidla (vozidlo v klidu/ v pohybu) Kontrola stavu autoalarmu (aktivován, deaktivován) Poplachové hlášení poklesu napětí Využití nezávislých výstupů k aktivaci dalších ochranných prvků a přídavných zařízení ve vozidle (např. zablokování motoru v klidovém stavu vozidla, spuštění vnitřní sirény, nezávislého topení atd.) Instalovaný GPS modul Možnost přesné lokalizace vozidla pomocí GPS a dohledání v případě krádeže Strana 3 z 39

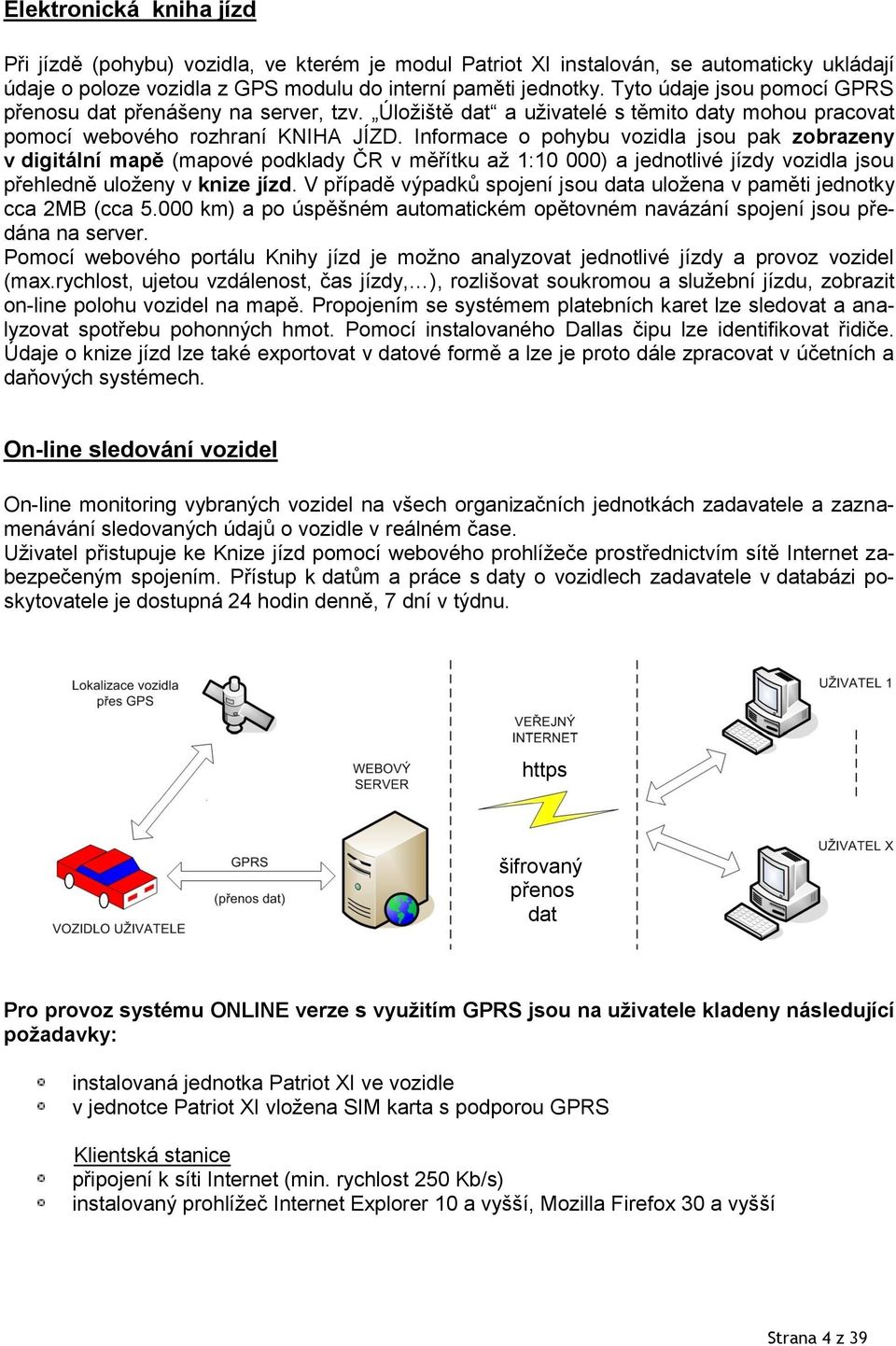

17 Elektronická kniha jízd Při jízdě (pohybu) vozidla, ve kterém je modul Patriot XI instalován, se automaticky ukládají údaje o poloze vozidla z GPS modulu do interní paměti jednotky. Tyto údaje jsou pomocí GPRS přenosu dat přenášeny na server, tzv. Úložiště dat a uživatelé s těmito daty mohou pracovat pomocí webového rozhraní KNIHA JÍZD. Informace o pohybu vozidla jsou pak zobrazeny v digitální mapě (mapové podklady ČR v měřítku až 1:10 000) a jednotlivé jízdy vozidla jsou přehledně uloženy v knize jízd. V případě výpadků spojení jsou data uložena v paměti jednotky cca 2MB (cca km) a po úspěšném automatickém opětovném navázání spojení jsou předána na server. Pomocí webového portálu Knihy jízd je možno analyzovat jednotlivé jízdy a provoz vozidel (max.rychlost, ujetou vzdálenost, čas jízdy, ), rozlišovat soukromou a služební jízdu, zobrazit on-line polohu vozidel na mapě. Propojením se systémem platebních karet lze sledovat a analyzovat spotřebu pohonných hmot. Pomocí instalovaného Dallas čipu lze identifikovat řidiče. Údaje o knize jízd lze také exportovat v datové formě a lze je proto dále zpracovat v účetních a daňových systémech. On-line sledování vozidel On-line monitoring vybraných vozidel na všech organizačních jednotkách zadavatele a zaznamenávání sledovaných údajů o vozidle v reálném čase. Uživatel přistupuje ke Knize jízd pomocí webového prohlížeče prostřednictvím sítě Internet zabezpečeným spojením. Přístup k datům a práce s daty o vozidlech zadavatele v databázi poskytovatele je dostupná 24 hodin denně, 7 dní v týdnu. https šifrovaný přenos dat Pro provoz systému ONLINE verze s využitím GPRS jsou na uživatele kladeny následující požadavky: instalovaná jednotka Patriot XI ve vozidle v jednotce Patriot XI vložena SIM karta s podporou GPRS Klientská stanice připojení k síti Internet (min. rychlost 250 Kb/s) instalovaný prohlížeč Internet Explorer 10 a vyšší, Mozilla Firefox 30 a vyšší Strana 4 z 39

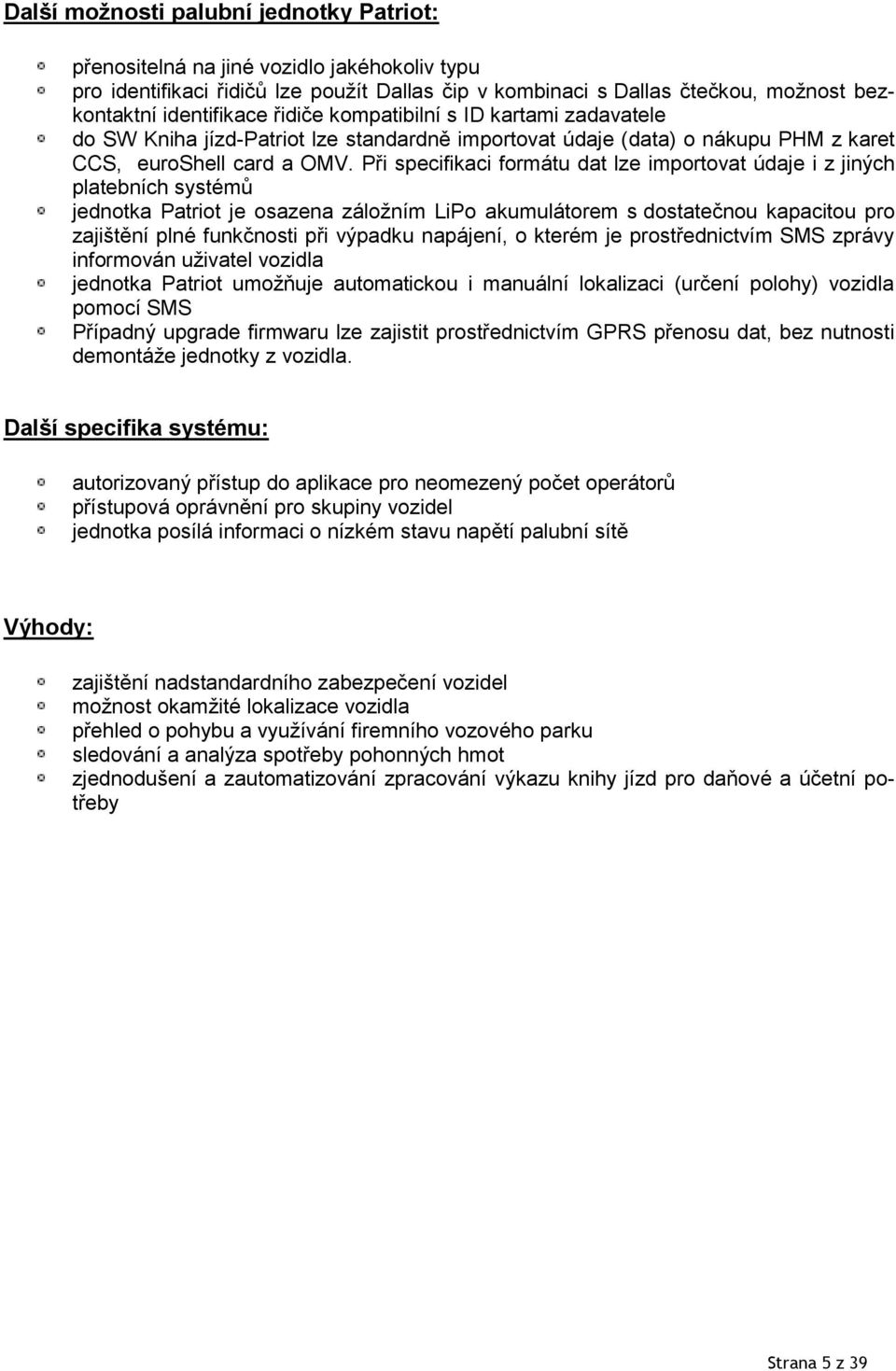

18 Další možnosti palubní jednotky Patriot: přenositelná na jiné vozidlo jakéhokoliv typu pro identifikaci řidičů lze použít Dallas čip v kombinaci s Dallas čtečkou, možnost bezkontaktní identifikace řidiče kompatibilní s ID kartami zadavatele do SW Kniha jízd-patriot lze standardně importovat údaje (data) o nákupu PHM z karet CCS, euroshell card a OMV. Při specifikaci formátu dat lze importovat údaje i z jiných platebních systémů jednotka Patriot je osazena záložním LiPo akumulátorem s dostatečnou kapacitou pro zajištění plné funkčnosti při výpadku napájení, o kterém je prostřednictvím SMS zprávy informován uživatel vozidla jednotka Patriot umožňuje automatickou i manuální lokalizaci (určení polohy) vozidla pomocí SMS Případný upgrade firmwaru lze zajistit prostřednictvím GPRS přenosu dat, bez nutnosti demontáže jednotky z vozidla. Další specifika systému: autorizovaný přístup do aplikace pro neomezený počet operátorů přístupová oprávnění pro skupiny vozidel jednotka posílá informaci o nízkém stavu napětí palubní sítě Výhody: zajištění nadstandardního zabezpečení vozidel možnost okamžité lokalizace vozidla přehled o pohybu a využívání firemního vozového parku sledování a analýza spotřeby pohonných hmot zjednodušení a zautomatizování zpracování výkazu knihy jízd pro daňové a účetní potřeby Strana 5 z 39

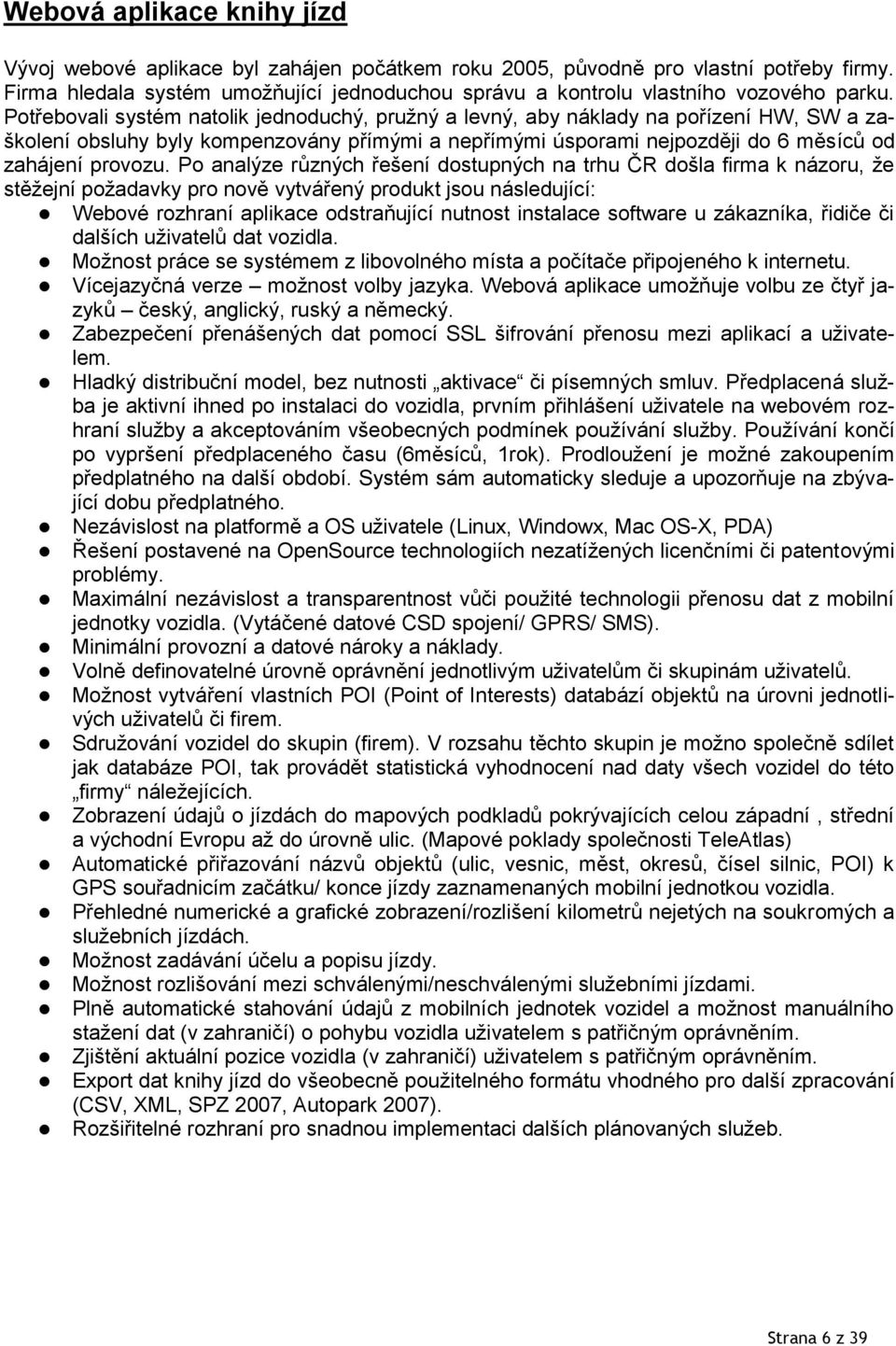

19 Webová aplikace knihy jízd Vývoj webové aplikace byl zahájen počátkem roku 2005, původně pro vlastní potřeby firmy. Firma hledala systém umožňující jednoduchou správu a kontrolu vlastního vozového parku. Potřebovali systém natolik jednoduchý, pružný a levný, aby náklady na pořízení HW, SW a zaškolení obsluhy byly kompenzovány přímými a nepřímými úsporami nejpozději do 6 měsíců od zahájení provozu. Po analýze různých řešení dostupných na trhu ČR došla firma k názoru, že stěžejní požadavky pro nově vytvářený produkt jsou následující: Webové rozhraní aplikace odstraňující nutnost instalace software u zákazníka, řidiče či dalších uživatelů dat vozidla. Možnost práce se systémem z libovolného místa a počítače připojeného k internetu. Vícejazyčná verze možnost volby jazyka. Webová aplikace umožňuje volbu ze čtyř jazyků český, anglický, ruský a německý. Zabezpečení přenášených dat pomocí SSL šifrování přenosu mezi aplikací a uživatelem. Hladký distribuční model, bez nutnosti aktivace či písemných smluv. Předplacená služba je aktivní ihned po instalaci do vozidla, prvním přihlášení uživatele na webovém rozhraní služby a akceptováním všeobecných podmínek používání služby. Používání končí po vypršení předplaceného času (6měsíců, 1rok). Prodloužení je možné zakoupením předplatného na další období. Systém sám automaticky sleduje a upozorňuje na zbývající dobu předplatného. Nezávislost na platformě a OS uživatele (Linux, Windowx, Mac OS-X, PDA) Řešení postavené na OpenSource technologiích nezatížených licenčními či patentovými problémy. Maximální nezávislost a transparentnost vůči použité technologii přenosu dat z mobilní jednotky vozidla. (Vytáčené datové CSD spojení/ GPRS/ SMS). Minimální provozní a datové nároky a náklady. Volně definovatelné úrovně oprávnění jednotlivým uživatelům či skupinám uživatelů. Možnost vytváření vlastních POI (Point of Interests) databází objektů na úrovni jednotlivých uživatelů či firem. Sdružování vozidel do skupin (firem). V rozsahu těchto skupin je možno společně sdílet jak databáze POI, tak provádět statistická vyhodnocení nad daty všech vozidel do této firmy náležejících. Zobrazení údajů o jízdách do mapových podkladů pokrývajících celou západní, střední a východní Evropu až do úrovně ulic. (Mapové poklady společnosti TeleAtlas) Automatické přiřazování názvů objektů (ulic, vesnic, měst, okresů, čísel silnic, POI) k GPS souřadnicím začátku/ konce jízdy zaznamenaných mobilní jednotkou vozidla. Přehledné numerické a grafické zobrazení/rozlišení kilometrů nejetých na soukromých a služebních jízdách. Možnost zadávání účelu a popisu jízdy. Možnost rozlišování mezi schválenými/neschválenými služebními jízdami. Plně automatické stahování údajů z mobilních jednotek vozidel a možnost manuálního stažení dat (v zahraničí) o pohybu vozidla uživatelem s patřičným oprávněním. Zjištění aktuální pozice vozidla (v zahraničí) uživatelem s patřičným oprávněním. Export dat knihy jízd do všeobecně použitelného formátu vhodného pro další zpracování (CSV, XML, SPZ 2007, Autopark 2007). Rozšiřitelné rozhraní pro snadnou implementaci dalších plánovaných služeb. Strana 6 z 39

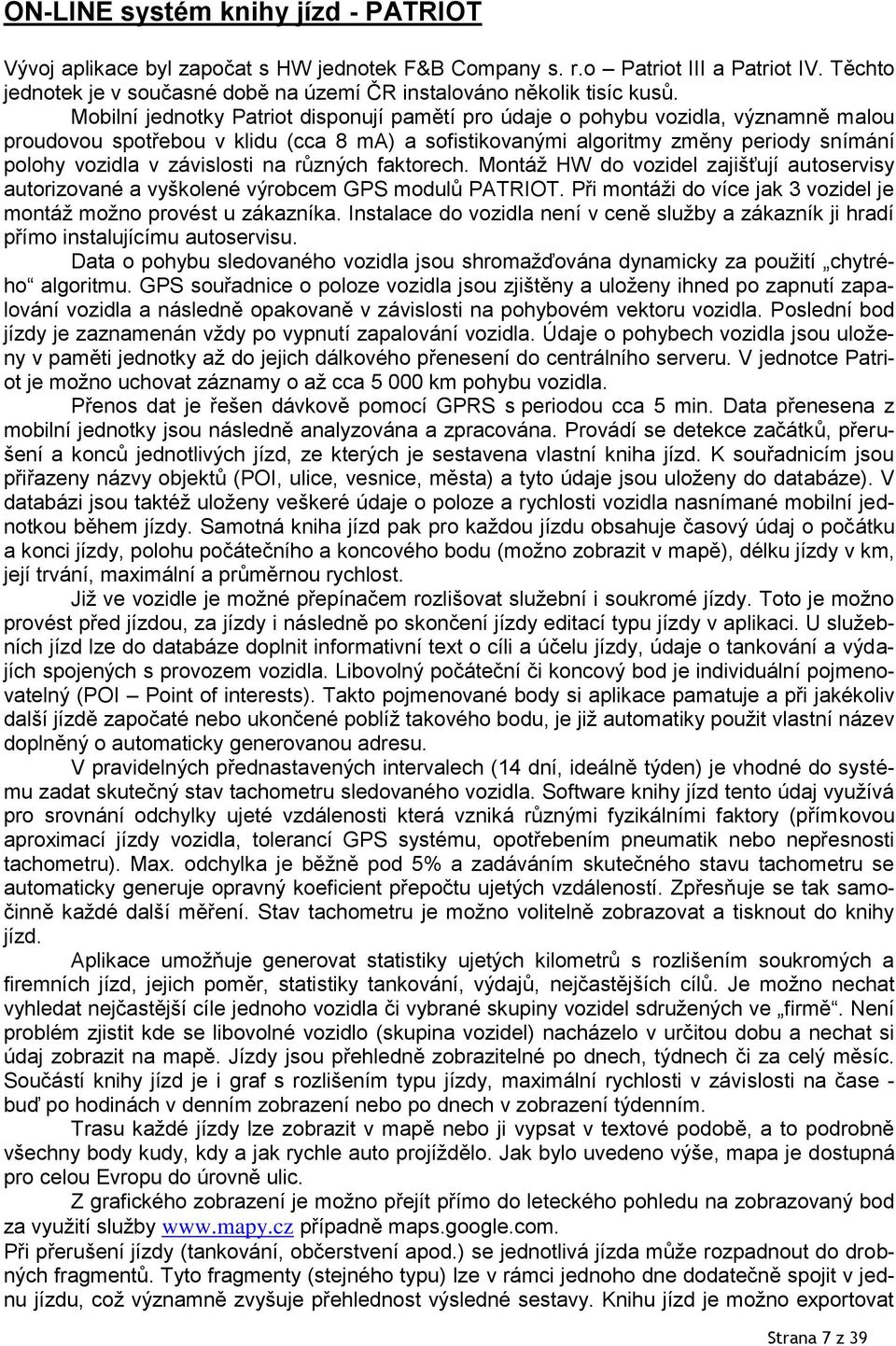

20 ON-LINE systém knihy jízd - PATRIOT Vývoj aplikace byl započat s HW jednotek F&B Company s. r.o Patriot III a Patriot IV. Těchto jednotek je v současné době na území ČR instalováno několik tisíc kusů. Mobilní jednotky Patriot disponují pamětí pro údaje o pohybu vozidla, významně malou proudovou spotřebou v klidu (cca 8 ma) a sofistikovanými algoritmy změny periody snímání polohy vozidla v závislosti na různých faktorech. Montáž HW do vozidel zajišťují autoservisy autorizované a vyškolené výrobcem GPS modulů PATRIOT. Při montáži do více jak 3 vozidel je montáž možno provést u zákazníka. Instalace do vozidla není v ceně služby a zákazník ji hradí přímo instalujícímu autoservisu. Data o pohybu sledovaného vozidla jsou shromažďována dynamicky za použití chytrého algoritmu. GPS souřadnice o poloze vozidla jsou zjištěny a uloženy ihned po zapnutí zapalování vozidla a následně opakovaně v závislosti na pohybovém vektoru vozidla. Poslední bod jízdy je zaznamenán vždy po vypnutí zapalování vozidla. Údaje o pohybech vozidla jsou uloženy v paměti jednotky až do jejich dálkového přenesení do centrálního serveru. V jednotce Patriot je možno uchovat záznamy o až cca km pohybu vozidla. Přenos dat je řešen dávkově pomocí GPRS s periodou cca 5 min. Data přenesena z mobilní jednotky jsou následně analyzována a zpracována. Provádí se detekce začátků, přerušení a konců jednotlivých jízd, ze kterých je sestavena vlastní kniha jízd. K souřadnicím jsou přiřazeny názvy objektů (POI, ulice, vesnice, města) a tyto údaje jsou uloženy do databáze). V databázi jsou taktéž uloženy veškeré údaje o poloze a rychlosti vozidla nasnímané mobilní jednotkou během jízdy. Samotná kniha jízd pak pro každou jízdu obsahuje časový údaj o počátku a konci jízdy, polohu počátečního a koncového bodu (možno zobrazit v mapě), délku jízdy v km, její trvání, maximální a průměrnou rychlost. Již ve vozidle je možné přepínačem rozlišovat služební i soukromé jízdy. Toto je možno provést před jízdou, za jízdy i následně po skončení jízdy editací typu jízdy v aplikaci. U služebních jízd lze do databáze doplnit informativní text o cíli a účelu jízdy, údaje o tankování a výdajích spojených s provozem vozidla. Libovolný počáteční či koncový bod je individuální pojmenovatelný (POI Point of interests). Takto pojmenované body si aplikace pamatuje a při jakékoliv další jízdě započaté nebo ukončené poblíž takového bodu, je již automatiky použit vlastní název doplněný o automaticky generovanou adresu. V pravidelných přednastavených intervalech (14 dní, ideálně týden) je vhodné do systému zadat skutečný stav tachometru sledovaného vozidla. Software knihy jízd tento údaj využívá pro srovnání odchylky ujeté vzdálenosti která vzniká různými fyzikálními faktory (přímkovou aproximací jízdy vozidla, tolerancí GPS systému, opotřebením pneumatik nebo nepřesnosti tachometru). Max. odchylka je běžně pod 5% a zadáváním skutečného stavu tachometru se automaticky generuje opravný koeficient přepočtu ujetých vzdáleností. Zpřesňuje se tak samočinně každé další měření. Stav tachometru je možno volitelně zobrazovat a tisknout do knihy jízd. Aplikace umožňuje generovat statistiky ujetých kilometrů s rozlišením soukromých a firemních jízd, jejich poměr, statistiky tankování, výdajů, nejčastějších cílů. Je možno nechat vyhledat nejčastější cíle jednoho vozidla či vybrané skupiny vozidel sdružených ve firmě. Není problém zjistit kde se libovolné vozidlo (skupina vozidel) nacházelo v určitou dobu a nechat si údaj zobrazit na mapě. Jízdy jsou přehledně zobrazitelné po dnech, týdnech či za celý měsíc. Součástí knihy jízd je i graf s rozlišením typu jízdy, maximální rychlosti v závislosti na čase - buď po hodinách v denním zobrazení nebo po dnech v zobrazení týdenním. Trasu každé jízdy lze zobrazit v mapě nebo ji vypsat v textové podobě, a to podrobně všechny body kudy, kdy a jak rychle auto projíždělo. Jak bylo uvedeno výše, mapa je dostupná pro celou Evropu do úrovně ulic. Z grafického zobrazení je možno přejít přímo do leteckého pohledu na zobrazovaný bod za využití služby případně maps.google.com. Při přerušení jízdy (tankování, občerstvení apod.) se jednotlivá jízda může rozpadnout do drobných fragmentů. Tyto fragmenty (stejného typu) lze v rámci jednoho dne dodatečně spojit v jednu jízdu, což významně zvyšuje přehlednost výsledné sestavy. Knihu jízd je možno exportovat Strana 7 z 39

21 do CSV a PDF formátu nebo vytisknout. CSV mohou být jednoduše načtena tabulkovým procesorem, jako třeba Excel či OpenOffice Calc. Rozšiřující a doplňující funkce mimo již popsaných základních vlastností systém umožňuje dle případného zájmu poskytovat další pokročilé služby: Měření spotřeby připojeným externím průtokoměrem. V tomto případě průtokoměrem připojeným na jeden z externích vstupů jednotky generované impulzy jsou čítány a ukládány v pravidelných intervalech do paměti jednotky. Stav interního čítače je přenášen do centrálního serveru kde jsou zpřístupněny uživatelům webovou aplikací. Sledování motohodin externího zařízení (přídavné topení, samostatná motorická část stavebního stroje, kompresory, atd..). - Sledované zařízení je připojeno na jeden ze vstupů jednotky. Jednotka ukládá do paměti spolu s časovým údajem i stav tohoto vstupu. Stav je ukládán vždy při změně detekované na sledovaném vstupu a periodicky, pokud se vstup nachází v aktivní úrovni. Po stažení jsou tyto údaje opět pomocí webového rozhraní prezentovány uživateli ve formě statistiky motohodin sledovaného zařízení. Automatická korekce chyby tachometru opakovaným zadáváním údajů o skutečném stavu tachometru ve vozidle do systému je vypočítáván korekční koeficient který je použit pro sjednocení údajů zobrazených v systému a údajů na tachometru. Běžná chyba adaptabilních algoritmů jednotky je 0.7 1%, při použití korekčního koeficientu pak cca %. Real-time sledování vozidel. V běžném provozu jednotka předává data periodicky GPRS serveru poskytovatele služby. V případě, že je dané vozidlo aktuálně zobrazeno v prohlížeči uživatele je spojení s jednotkou trvalé a ta předává informace o poloze automobilu průběžně. Jakmile uživ. přestane vozidlo sledovat, přechází se zpět na period. přenos dat. Je tak dosaženo efektiv. využití přenášených dat a minimal. přenos redundantní informace. Pseudo-triangulační zaměření polohy vozidla dle GSM informací. Každá HW jednotka Patriot, pokud je požádaná o vrácení iformace o své poloze a stavu, vrací krom GPS souřadnic (pokud jsou k dispozici) mimo jiné i seznam 4 nejsilněji viditelných BTS v jejím okolí. Ke každému kódu základnové stanice jsou potom na straně serveru dohledány GSM souřadnice a tyto po vynesení do mapy presentovány klientovi. V případě že dojde ke ztrátě/ zarušení spojení na GPS satelity, je tak k dispozici další sekundární způsob jak přibližně stanovit polohu vozidla v případě nutnosti jeho vyhledání. SMS brána pro zjištění pozice vozidla pomocí dotazovací SMS. Pro zjištění okamžité polohy vozidla je možno využít funkci on-line lokalizace pomocí dotazovací SMS. Na základě požadavku uživatele je možno provádět okamžitou nebo periodickou lokalizaci vozidel. Polohy jednotlivých vozidel jsou zobrazeny v digitální mapě. Díky tomuto logistickému nadhledu nad Vaším vozovým parkem je návratnost investice do systému elektronické knihy jízd velmi rychlá. Zasílání zpráv o pohybu. Možnost nastavení zasílání SMS zpráv nebo ů na libovolné zvolené číslo nebo adresu, zprávy oznamují zaktivování, deaktivování jednotky případně příchod dat z jednotky. Podpora outsorcovaných služeb vyhledání vozidla externí bezpečnostní agenturou v případě jeho odcizení HW jednotka PATRIOT může být naprogramována tak, aby při výskytu poplachového stavu primárně kontaktovala pomocí SMS dispečink bezpečnostní agentury pověřené hlídáním/dozorováním vozidla. Přenesená zpráva obsahuje kompletní informace o poloze vozidla doplněnou o specifikaci poplachové události. Sekundárně se pak jednotka pokouší stejnou informace doručit pomoci GPRS/SMS na centrální server aplikace za účelem doplnění informací z mapových podkladů. Bezpečnostní agentura on-line přístupem do aplikace zjistí přesnou polohu vozidla a zajišťuje dohledání, případně on-line sledování vozidla s instalovanou jednotkou. Aplikace zajišťuje, aby bezpečnostní agentura měla přístup pouze k údajům, které bezprostředně potřebuje pro zajištění vozidla (nemá např. přístup k historii jízd vozidla). Jak již bylo zmíněno, HW PATRIOT se snaží primárně kontaktovat bezpečnostní dispečink přímo a server Knihy jízd až jako sekundární. Agentura má tak možnost na svém klientském software dohledávat vozidlo i v případě, že dojde k dočasnému selhání internetového spojení nebo výpadku jiné služby. Díky flexibilní konfiguraci systému není žádný pro- Strana 8 z 39

22 blém spolupracovat s několika bezpečnostními agenturami současně, případně bezpečnostní agenturu pružně změnit v případě, že zákazník není spokojen s jejími službami. V současné době je aplikace plně funkční a používaná jak firmou F&B company s.r.o., tak i velkým množstvím uživatelů. Ve shora uvedeném textu jsou popsány vlastnosti již implementované. V budoucnosti jsou plánovány funkční rozšíření: Dolaďování ergonomie aplikace a jejího vzhledu. WAP brána. Sestavení bloku Často kladených otázek, které by měly pomoci novým uživatelům s obsluhou aplikace a jejím používáním. Doplnění dalších funkcí požadovaných od zákazníků a uživatelů. Strana 9 z 39

23 Webová aplikace DEMO přístup pro webovou aplikaci Webovou aplikaci lze shlédnout na adrese: S přihlašovacím jménem: patriotdemo Heslo: demo Volba jazyka - multijazyčná verze Možnost zvolit jazyk: Strana 10 z 39

24 Úvod 1. Řazení jednotek - Nastavení řazení jednotek podle nastavených pravidel a počtu zobrazených jednotek na stránce. 2. Výběr firmy - Při rozbalení nabídky je možné rychle vkládat znaky pro vyhledání dané skupiny. 3. Hledání firmy - Po kliknutí na ikonu se změní okno a lze do něj zapisovat název skupiny. 4. Výběr pobočky - Pokud jsou nastaveny pobočky, jsou vozidla seřazena podle poboček. Lze vybrat konkrétní pobočky nebo zobrazit všechny. Pokud u vozidel není v administraci nastaveno, do které pobočky patří, jsou vozidla seřazena abecedně podle názvu. Ovládací prvek se nezobrazuje, pokud nejsou pobočky nastaveny. 5. Výběr měsíce - Zobrazí statistiku poměru typů jízd ve vybraném měsíci daného roku. 6. Výběr roku - Zobrazí statistiku poměru typů jízd ve vybraném roku daného měsíce. 7. Filtr - Filtrování zobrazených jednotek podle sloupečku jednotka. 8. Ikona pro spuštění filtru 9. Zrušit filtr - Zruší filtrování zobrazených jednotek nastavených pomocí filtrování zobrazených jednotek. 10. Nastavení dlaždic - klasické zobrazení, dlaždice, klasické zobrazení + dlaždice 11. Pobočka - Název pobočky a počet jednotek v pobočce (pokud jsou nastaveny). Pobočka lze také pomocí malé ikonky vlevo kompletně sbalit. 12. Tlačítka pro hromadnou volbu výběru 13. ID jednotky - Pro jednodušší nalezení jednotky v knize 14. Ikony vozidel - Tyto ikony jsou zobrazovány i v mapách a znázorňují aktuální polohu vozidla. 15. Název automobilu a SPZ - Kliknutím na název přejdeme přímo do aktuální knihy jízd. 16. Události - stisk tísňových tlačítek, naměřené hodnoty ze sondy a stavy měřáků (teplota, stav baterie, stav palivové tyče...) 17. Poslední známá poloha automobilu - Stavové ikony neodpovídají reálnému času, ale času kdy byla data odeslána z jednotky na server, tedy času který je zobrazen. Navíc se zde může objevit: Dosud neproběhlo - jednotka dosud neposlala žádnou platnou pozici. Licence tohoto vozu již vypršela - Došlo k vypršení licence a nové data již nejsou zobrazována. Zajistěte co nejdříve dobití licence, aby nedošlo ke ztrátě nových jízd. 18. Datum vypršení licence automobilu - Barva zobrazení podle aktuálního stavu licence. Zelená - v pořádku, žlutá - blížící se vypršení, červená - co nejdříve zajistěte prodloužení licence. 19. Servisní ukazatel - Pokud je nastaveno v Administraci automobilů, po najetí kurzoru myši na ikonu, nebo, zobrazuje dobu, která zbývá do plánované návštěvy servisu. 20. Plánované datum státní technické kontroly - Je-li datum červeně, kontrola již proběhla a není naplánována další kontrola v upomínkách a úkolech. 21. Stav tachometru - Přepočtený k poslední aktualizaci z vozidla nebo čas provozu vozidla. Stav tachometru synchronizujte pomocí stavu tachometrů v knize jízd. Nejprve častěji a poté jen kontrolně. Systém automaticky vytvoří přepočet mezi GPS stavem tachometru a údajem ve vozidle. 22. Poměr typů jízd - Celkový počet ujeté vzdálenosti (popř. hodin) v daném měsíci. Zobrazuje se i poměr mezi typy (stavově, procenty a graficky). Po najetí kurzoru myši zobrazíte detaily k jednotlivým součtům. 23. Rychlé přidání jednotky do dlaždic a rychlá editace - Ikona přidá jednotku ihned do dlaždicového zobrazení. Ikona pro editaci automobilu (změna názvu, SPZ, ikony, pobočky apod.). Strana 11 z 39

25 24. Stavové ikony (popsáno níže) 25. Hromadný výběr tlačítek "Zaškrtnout vše". 26. Hromadný výběr tlačítek "Odškrtnout vše". 27. Zaškrtnutí mezi vybranými tlačítky 28. Tlačítko Realtime sledování - Zobrazení vybraných jednotek v realtime sledování. 29. Tlačítko pro Alarm - Otevře okno Alarmu, kde mohou být zobrazena aktivovaná upozornění, u kterých byla navolena distribuce na "Alarm". 30. Zapnutí dlaždic - zapne dlaždicové zobrazení u zaškrtnutých jednotek 31. Aktuální čas + aktualizace stránky 32. Celkový počet zobrazených jednotek Stavové ikony pro osobní jednotku (tracker): Přejít do knihy jízd trackeru. Malý náhled posledního známého bodu na mapě. Ikona pro realtime sledování jednotky. Ikona pro poslání SMS zprávy řidiči vozidla (pokud je nastaveno číslo v Administraci uživatelů). Stav baterie jednotky. Po najetí na ikonu se zobrazí detailní informace o stavu v procentech a času odečtení. Kliknutím na baterii zobrazíme graf historie. Jednotka je v pohybu. Jednotka přešla do úsporného režimu (není v pohybu). Jednotka vypnuta. Stavové ikony pro automobil: Síla GSM signálu jednotky při posledním spojení s jednotkou. Přejít do knihy jízd. Malý náhled posledního známého bodu na mapě. Ikona pro realtime sledování automobilu. Ikona pro poslání SMS zprávy řidiči vozidla (pokud je nastaveno číslo v Administraci uživatelů). Automobil je v pohybu (informace o stavu není starší než 30 minut). Automobil je v pohybu (informace o stavu je starší než 30 minut). Zobrazení realtime videa z kamery umístěné ve vozidle. Utajená informace - typ jízdy je skrytý. Kniha jízd - kalendář Strana 12 z 39

26 1. Pole pro výběr automobilu. Výběr je možný, pokud má přihlášený uživatel oprávnění ke správě více jednotek. 2. Pole pro výběr kalendářního měsíce, ze kterého budou data jednotky zobrazena. 3. Pole pro výběr roku. 4. Poslední známá poloha (možno zjistit ručně prostřednictvím Lokalizace pomocí SMS) 5. Ikony pro přímý výběr akcí. K provedení těchto akcí musí být uživatel oprávněn. ikona pro zapnutí sledování jednotky v reálném čase. ikona pro zjištění aktuální polohy jednotky. ikona pro manuální spuštění stažení dat z jednotky ikona pro odeslání SMS zprávy řidiči. Vyvolá okno pro napsání a odeslání SMS. A - pole pro výběr jména odesilatele, kteří již dříve odesílali SMS B - pole pro vložení textu zprávy C - tlačítko pro odeslání zprávy D - tlačítko pro zavření tohoto dialogového okna 6. Šipka pro přesun zobrazení na předchozí kalendářní měsíc 7. Grafické zobrazení poměru jízd - soukromá/služební. 8. Zobrazení počtu najetých kilometrů v zobrazeném kalendářním měsíci - celkem (soukromá/služební). 9. Šipka pro přesun zobrazení na následující kalendářní měsíc. 10. Zobrazení týdenního přehledu najetých kilometrů - celkem (soukromá/služební/stání). 11. Zobrazení denního přehledu najetých kilometrů - celkem (soukromá/služební/stání) Ikona záznamu o tankování. Kliknutím na ikonu přejde zobrazení na zobrazení dne se záznamem o tankování. - červená blikající ikona indikuje odchylku o více jak 15% ve vypočtené spotřebě paliva oproti tří měsíčnímu průměru, kterou počítá EKJ. Ikona slouží jako indikace nereálného stavu nádrže a upozorňuje na úbytek paliva. Zkontrolujte zadaná tankování a korekce tachometru. 13. Textový přehled ujetých kilometrů v daném měsíci. Zobrazuje jak celkový počet kilometrů za měsíc, tak i rozdělení podle typu jízdy (služební/soukromá) a jejich procentuální podíl. 14. Textový přehled statistiky tankování v měsíci. Statistika je zpracována na základě dat o tankování, vložených uživatelem a dat provozu vozidla z knihy jízd. Strana 13 z 39

27 Zobrazení knihy jízd 1. Pole pro výběr automobilu - výběr je možný, pokud má přihlášený uživatel oprávnění ke správě více jednotek. 2. Předchozí den - tlačítko pro přechod na předchozí den. Kliknutím se načtou a zobrazí data z předchozího týdne. 3. Další den - tlačítko pro přechod na následující den. Kliknutím se načtou a zobrazí data z následujícího týdne. 4. Vytisknout - tlačítko pro tisk týdenního přehledu. Zobrazí se náhled tisku a dialogové okno pro výběr tiskárny. 5. Export a tisk - tlačítko pro výběr a tisk exportu dat. Otevře dialogové okno pro výběr vozidla a údajů pro tisk a export (formát exportu, volba dat) 6. Výběr týdne pro zobrazení - najetím kurzoru na daný týden se zobrazí počet jízd v tomto týdnu. Červené datum znamená, že se neshoduje konečný bod předchozí jízdy a výchozí bod následující jízdy 7. Výběr dne pro zobrazení - najetím kurzoru na datum se zobrazí počet jízd v tomto dni. Červené datum znamená, že se neshoduje konečný bod předchozí jízdy a výchozí bod následující jízdy. - vybraný den - označení dne, kdy byla provedena aktualizace dat 8. Graf užívání automobilu - horizontálně jsou uvedeny hodiny u zobrazení jednoho dne, dny v týdnu u týdenního nebo měsíčního zobrazení, vertikálně pak rychlost v kilometrech za hodinu. Při vyplněných údajích o tankování se zobrazuje i množství paliva v nádrži (modrá linka - vypočtená hladina, zelená linka - naměřená hladina). Oranžová barva grafu označuje soukromou jízdu, zelená služební jízdu. Červená barva zvýrazňuje úseky, kdy byla překročena maximální povolená rychlost jízdy. Denní zobrazení - na vodorovné ose hodiny - zobrazíme kliknutím na den v kalendáři Týdenní - na vodorovné ose dny v týdnu - zobrazíme kliknutím na týden v kalendáři Strana 14 z 39

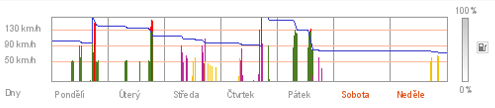

28 Měsíční - na vodorovné ose dny v měsíci, červeně označeny víkendy - zobrazíme kliknutím na měsíc v kalendáři 9. Ikony pro přímý výběr akcí. K provedení těchto akcí musí být uživatel oprávněn. - ikona pro zapnutí sledování jednotky v reálném čase. - ikona pro zjištění aktuální polohy jednotky, dotaz se provádí pomocí SMS. - ikona pro manuální spuštění stažení dat z jednotky pomocí datového hovoru (CSD). - ikona pro odeslání SMS zprávy řidiči. Vyvolá okno pro napsání a odeslání SMS. A - pole pro výběr jména odesilatele, kteří již dříve odesílali SMS B - pole pro vložení textu zprávy C - tlačítko pro odeslání zprávy D - tlačítko pro zavření tohoto dialogového okna - při sepnutí ikony alarmu se spustí okno s nastavenými upozorněními jednotky. - ikona pro zobrazení binárních dat z jednotek 10. Kniha jízd - při výběru této karty se přepneme do zobrazení zaznamenaných jízd. 11. Dveře vzadu - tato karta zobrazí průběh činosti čidla připojeného na jednotku (např.: snímání otevření zadních dveří). 12. Hromadné funkce (změnit typ jízdy, zrušit odsouhlasení, sloučit, zobrazit jízdy na mapě, nastavit řidiče, změnit účet jízdy) se aplikují na všechna zaškrtnutá políčka. Funkce závisí na oprávnění každého uživatele. Při výběru volby "více změn" lze provést více nastavení současně. 13. Sloupec Datum - zobrazuje datum dané jízdy. 14. Možnosti - pole s ikonami pro administraci a zobrazení jízdy. - ikona pro změnu typu jízdy (soukromá, služební odsouhlasená/neodsouhlasená) - ikona pro vložení údajů o tankování - ikona pro vložení údajů o výdajích (dálniční známka, myčka, parkování,...) - ikona pro vložení účelu cesty (libovolný text) - ikona pro vložení údajů o závadě vozidla. Vložené údaje budou zobrazeny u jízdy. Strana 15 z 39

29 - ikona pro výběr/změnu řidiče. - ikona pro korekci stavu tachometru. Provede korekci kilometrů tím, že přidá jízdu s nadefinovanými kilometry, např. při výpadku dat jednotky. - ikona pro zobrazení žádostí o jízdu. - ikona pro zobrazení změn v administraci jízdy, provedené uživatelem. - ikona pro zobrazení jízdy na mapě. - ikona pro zobrazení jízdy na mapách Google - ikona pro textové zobrazení bodů jízdy. - ikona pro editování jednotky (název, ID, tel. číslo SIM, konfigurace). 15. Typ jízdy/řidič - pole s označením typu jízdy a řidiče. Světle zelený podklad znamená služební odsouhlaseno jízdu, tmavší zelená znamená služební neodsouhlasenou jízdu, světlehnědá barva znamená soukromou jízdu. Toto barevné označení je výchozí a je možné je změnit. 16. Příjezd/odjezd - pole s údaji o době odjezdu a příjezdu. 17. Délka/stání/čas - pole s údaji o délce jízdy, době stání od následující jízdy a celkovém čase. 18. Prům. rychlost/max. rychlost - pole s údaji o vypočítané průměrné rychlosti a zaznamenané maximální rychlosti jízdy. Překročená nastavená rychlost v administraci je zobrazena červeně. 19. Trasa kam/trasa odkud - název výchozího a cílového bodu jízdy. - ikona pro definování nového bodu - ikona pro vyhledání údajů, kdy se vozidlo nacházelo v tomto bodu - ikona pro zobrazení náhledu bodu na mapě. - ikona pro zobrazení souřadnic bodu a na mapě Google (tato ikona je přítomna u bodu stání nebo překročení hranic) - ikona pro zobrazení informací o překročení hranic. Hranice jsou vytvářeny zpětně po 24hodinách. 20. Součet tankování ve formátu: celkový objem natankovaných pohonných hmot, průměrná cena za jeden litr pohonných hmot, celková cena za pohonné hmoty. Editace známého bodu (POI) 1. Název bodu. 2. Ulice. 3. Číslo popisné. 4. Obec, ve které se bod nachází, případně číslo silnice. 5. Poštovní směrovací číslo. 6. Popis bodu. 7. Označení (POI) o jaký bod se jedná. 8. Název aktuálně přiřazeného bodu. Strana 16 z 39

30 9. Tlačítka pro editaci a smazání bodu. 10. Nejbližší body a jejich vzdálenost. 11. Oblast přidání/editace bodu. 12. Oblast nejbližších bodů pro přiřazení. 13. Oblast aktuálně přiřazeného bodu. Zadání účelu cesty 1. Tlačítko na uložení změn. 2. Oblast pro zadání účelu cesty. Detailní výpis cesty Pořadí zaznamenaného bodu. 1. Datum zaznamenaného bodu. 2. Čas zaznamenaného bodu. 3. Odkaz pro zobrazení bodu nebo jízdy na mapě. 4. Zobrazit na jako mapu. 5. Zobrazit na jako foto. 6. Zobrazit na maps.google.com jako mapu. 7. Zobrazit na maps.google.com jako foto. 8. Jakou rychlostí jel automobil v tomto bodě (orientační ůdaj) 9. Jakou vzdálenost ujel automobil od začátku jízdy po tento bod. 10. Jakou vzdálenost ujel automobil od předchozího bodu. Strana 17 z 39

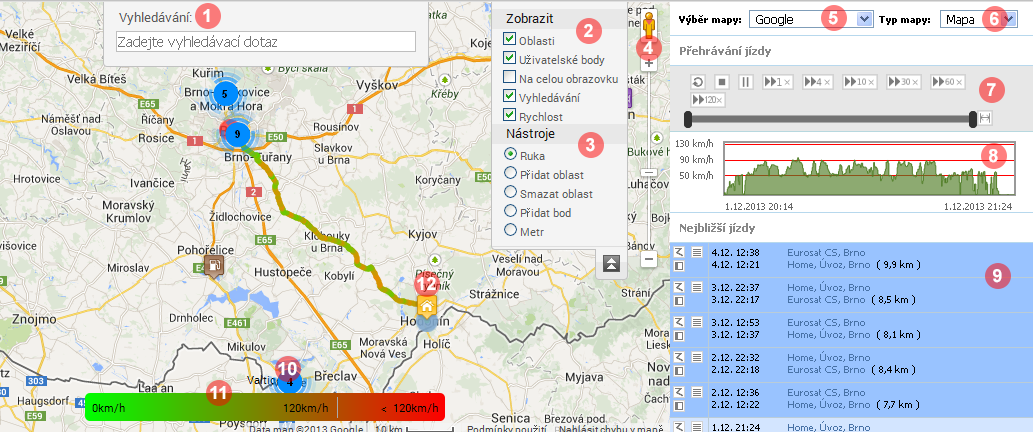

31 Zobrazení bodu na mapě 1. Ikona určující pozici zobrazeného bodu. 2. Posuvník pro změnu měřítka mapy. 3. Skrytí seznamu nejbližších bodů (seznam je umístěn v pravé části okna) a rozšíření mapy na celou šířku okna. 4. Definice bodu. 5. Odkazy na zobrazení nejbližších bodů. 6. Informace o zobrazeném bodu. Zobrazení jízdy na mapě 1. Vyhledávání - funkce vyhledávání specifické adresy na mapě se zapíná z vysunovacího panelu nástrojů z bodu 2 Po zadání adresy a stiskutní klávesy enter budete přesunuti přímo na adresu (pokud ji Google nalezne). 2. Vysunovací panel nástrojů - v tomto panelu je možno zapnout zobrazování dodatečných funkcí. 3. Nástroje pro tvorbu oblastí Strana 18 z 39

32 4. Street View a přiblížení / oddálení mapy - panáčka Street View jednoduše přetáhněte na místo na mapě. Oblasti zmapovány společností Google jsou vyznačeny modře. Přiblížení / oddálení může být také zprostředkováno prostředním kolečkem myši. 5. Výběr typu mapy - Google, MapFactor, OpenStreet Maps a další 6. Typ mapy - Terénní, satelitní Přehrávání jízdy - po kliknutí na některé z tlačítek (1x, 4x...) se spustí přehrávání jízdy přímo na mapě. Tlačítky volíte rychlost, pauzu či kompletní zastavení. Pomocí lišty se můžete ihned přesunout na požadovaný čas. 8. Graf rychlostí jízdy 9. Nejbližší jízdy - tato funkce zobrazuje nejbližší jízdy. Můžete se do těchto jízd ihned přepnout ikonkou pro zobrazení jízdy. 10. Uživatelské body - pokud se několik uživatelských bodů nachází blížko sebe, vznikte při oddálení mapy modrý kruh s číslem, které udává počet už. bodů v oblasti. Při kliknutí na tento kruh je mapa přiblížena tak, aby se specifické uživatelské body zobrazily. 11. Barevný rychlostní graf - tato funkce je zapnuta z vysouvacího panelu nástrojů z bodu 2. Pokud je tato funkce zapnuta, tak se změní barvičky přímo na trase jízdy. 12. Uživatelsky definovaný bod Kniha jízd - Stav tachometru 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Pole pro výběr automobilu. Výběr je možný, pokud má přihlášený uživatel oprávnění ke správě více jednotek. 14. Pole pro výběr kalendářního měsíce, ze kterého budou data jednotky zobrazena. 15. Pole pro výběr roku. 16. Tlačítko pro přechod zobrazení na předchozí kalendářní měsíc. 17. Tlačítko pro přechod zobrazení na následující kalendářní měsíc. 18. Pole s pořadovým číslem změny tachometru. 19. Datum a čas provedené změny tachometru. 20. Pole opravené hodnoty stavu tachometru. 21. Přihlašovací jméno uživatele, který provedl opravu hodnoty tachometru. Strana 19 z 39

33 22. Opravit - ikony umožňující opravu zadané hodnoty stavu tachometru či smazání celé opravy. Uživatel musí mít oprávnění k těmto operacím. ikona pro opravu zadané hodnoty stavu tachometru Ikona pro smazání opravy stavu tachometru. Mazání je možné pouze od posledního zadaného stavu tachometrů. 23. Datum - pole pro zadání data a doby odečtení stavu tachometru. Automaticky je nastaven aktuální datum a čas. 24. Stav tachometru - pole pro zadání nové hodnoty stavu tachometru. 25. Servis - zaškrtněte tuto volbu, je-li v administraci vozidla nastaveno upozorňování na plánovaný servis vozidla. Nové upozornění se začne automaticky počítat od právě nastaveného stavu tachometru. 26. Odeslat - stiskem tohoto tlačítka jsou provedené změny odeslány do knihy jízd. Kniha jízd - Tankování 1. Automobil - pole pro výběr automobilu. Výběr je možný, pokud má přihlášený uživatel oprávnění ke správě více jednotek. 2. Množství - pole pro zadání množství načerpaných pohonných hmot v litrech. 3. Cena za litr - pole pro zadání ceny pohonných hmot za jeden litr 4. Cena celkem - pole pro zadání celkové ceny za načerpané pohonné hmoty. 5. Měna - rozbalovací nabídka měny, ve které byly načerpané pohonné hmoty zaplaceny. Zadaná měna je přepočítávána podle aktuálního kurzu na výchozí měnu v administraci vozidla. 6. Datum - pole pro zadání data a času čerpání pohonných hmot. 7. Druh pohonných hmot - pole pro výběr druhu pohonných hmot (benzín, nafta, LPG,...) vozidla 8. Plná nádrž - zaškrtněte tuto volbu byla-li nádrž plně dotankována. Dotankováno do 100% je vhodné použít i pro kalibraci stavu palivové nádrže vozidla a EKJ. 9. Nastavit tachometr - zaškrtněte tuto volbu, chcete li doplnit aktuální stav tachometru. 10. Uložit - tlačítko pro uložení údajů o čerpání pohonných hmot do knihy jízd. Strana 20 z 39

34 Kniha jízd - Import z platebních karet 1. Typ importovaného souboru obsahující data z platební karty 2. Název souboru 3. Vyhledání souboru v souborovém systému Kniha jízd - Výdaje 1. Automobil - pole pro výběr automobilu. Výběr je možný, pokud má přihlášený uživatel oprávnění ke správě více jednotek. 2. Typ - rozbalovací nabídka typu výdajů týkajících se vozidla (dálniční známka, myčka, servis, pojištění,...) 3. Cena - pole pro vložení zaplacené ceny s možností výběru měny. 4. Popis - pole pro vložení poznámek 5. Datum - pole pro výběr data vložení údajů 6. DPH - pole pro zadání velikosti daně z přidané hodnoty zadávaných výdajů 7. Uložit - tlačítko pro uložení zadaných údajů do knihy jízd Strana 21 z 39

35 Kniha jízd - Překročení hranic 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. Číslo v závorce upozorňuje na počet nepřečtených novinek. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Rozbalovací nabídka sloužící k výběru automobilu. 14. Rozbalovací nabídka pro výběr měsíc v roce. 15. Rozbalovací nabídka pro výběr roku. 16. Předchozí měsíc - tlačítko pro přechod na předchozí měsíc. Kliknutím se načtou a zobrazí data z předchozího měsíce. 17. Další měsíc - tlačítko pro přechod na další měsíc. Kliknutím se načtou a zobrazí data z následujícího měsíce. 18. Všechny automobily - zaškrtávací pole pro výběr všech automobilů ze skupiny pro zobrazení překročení hranic (kraje, státu). 19. Zobrazení vybraného automobilu. 20. Datum - datum a čas překročení hranice (kraje, státu). 21. Odkud - kam - popis odkud a kterým směrem byla hranice (kraje, státu) překročena 22. Místo - bod ve kterém byla hranice (kraje, státu) překročena - ikona pro zobrazení bodu překročení hranice na mapě Strana 22 z 39

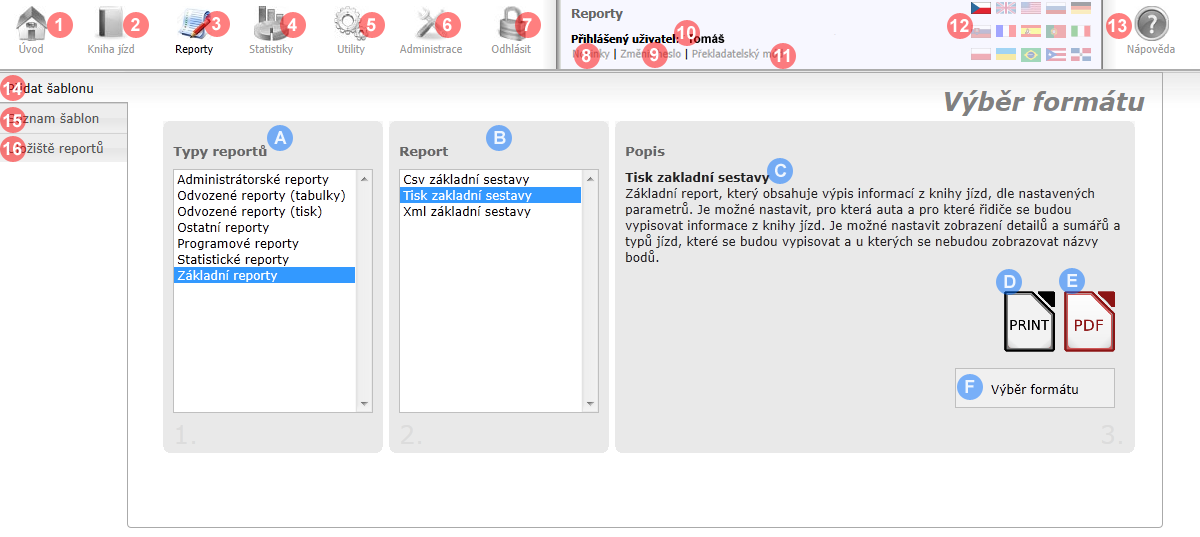

36 Tiskové sestavy- Reporty 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Překladatelský mód - Pomocí tohoto módu, může každý distributor zasahovat do EKJ a přeložit tím jakýkoliv popisek v EKJ a současně zkvalitnit jednotlivé překlady pro všechny uživatele systému. 12. Jazykové mutace - kliknutím na vlajku státu se přepnete do odpovídající jazykové verze. 13. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 14. Přidat šablonu - výběr parametrů a vygenerování reportu 15. Seznam šablon - zde jsou uloženy nadefinované reporty, je zde možné je editovat 16. Uložené reporty - uložiště vygenerovaných reportů, zde je možné si report stáhnout A Typy reportů - různé druhy reportů k nejpoužívanějším patří Základní reporty B Report - jak bude vypadat výsledný report jestli to bude CSV (jednoduchý souborový formát určený pro výměnu tabulkových dat), Tisk (výstup pro tisk na tiskárně) nebo Xml (formát dat určený pro výměnu dat mezi aplikacemi). C Popis - vybraného reportu D PRINT - barevná ikona která graficky zobrazí výstup vybraného reportu (zobrazí se až po vybrání reportu v B) E PDF - barevná ikona která graficky zobrazí výstup vybraného reportu (zobrazí se až po vybrání reportu v B) F Výběr formátu - výběr parametrů, aut, řidičů. Zobrazení sumářu, typu jízd atd. Strana 23 z 39

37 Reporty V současné době aplikace obsahuje několik desítek reportů. Další reporty lze vytvořit přesně dle potřeb klienta. o o o o Administrátorské reporty Tisk přehledy dle řidičů Tisk řidičů Xls cestovní příkazy Přehled jednotek Tisk vzdálenosti dle řidičů Tisk cest dle řidičů Tisk průměrných přehledů Csv vzdálenosti dle řidičů Tisk cest a sumářů dle řidičů Xls Sap DP export Xls Sap KP export Tisk korekcí Xls výpis korekcí Xls uživatelského logu Xls nastavení jednotky Xls práva dle uživatelů Xls práva dle jednotek Xls Sap DP po skupinách Xls Sap KP po skupinách Xls vybíjení baterií u aut Xls historie - čas objektu Xls historie - čas změny Tisk tuzemských jízd dle řídiče Sestava - Docházka Podezřelé jízdy Statistické reporty Tisk účelů jízd Tisk statistik (více druhů) Csv statistik (více druhů) Tisk přehledu oblastí Tisk vyhledání vozidel Tisk servisního intervalu Tisk upozornění Tisk událostí na jednotce Csv uživatelsky definované body Xls přehled začátků/konců jízd Tisk stylu jízdy Žádosti o jízdu Přehled uživatelů Základní reporty Csv základní sestavy Xml základní sestavy Tisk základní sestavy Programové reporty Xml SPZ 20xx Xml Autopark 20xx Xml Autoplan Csv Softip Csv Helios Xml ABRA Gx GPX Csv pro skripty KML - Google Earth Xls tracker vstupy Xls náklady Strana 24 z 39

38 o o o o Csv pozice Odvozené reporty (tisk) Tisk překročení rychlosti Tisk stání na místě Tisk jízd mimo povolený čas Tisk denních součtů Tisk soukromých jízd Tisk vstupů Tisk pohybu v oblastech Tisk překročení hranic Tisk jízd ve vybraný čas Tisk zdravotnických dokladů Tisk informací o jednotce Tisk návštěv u zákazníka Tisk zakázek Tisk detailů jízd Tisk přehledů dle aut Tisk doby v / mimo oblast Tisk zahraničních cest Tisk výpůjčky Výkaz spotřeby vozidel Tisk mimo oblast Odvozené reporty (tabulky) Csv stání na místě Csv náklady Csv soukromých jízd Csv součty aut Csv překročení rychlosti Xls zkrácený report Csv náklady na pobočky Xls denní přehledy v zadaný čas Xls zdravotnických dokladů Csv návštěv zákazníka Xls sumář stání přesčas Xls poslední známé polohy Xls pohyb v oblastech Xls přehledů dle aut Xls zakázky s parametry Xls mimo oblast Grafové reporty Tisk statistik jednotek Tisk rozdílu v tankováních Reporty externích zařízení Tisk knihy jízd a EDM ECO Tisk telemetry dle RPM (EDM ECO) Tisk telemetry dle rychlosti (EDM ECO) Tisk sumáře telemetry dle RPM (EDM ECO) Tisk sumáře telemetry dle rychlosti (EDM ECO) Csv TEMS kalibrační report Tisk CAN Info Tachograf Strana 25 z 39

39 Ukázka statistik údajů z CANu vozidla Strana 26 z 39

40 Statistiky tankování 1. Automobil - pole pro výběr automobilu 2. Období - počáteční a koncové datum zpracovaného období 3. Zobrazit - tlačítko pro aktualizaci zobrazení statistiky 4. Pořadové číslo záznamu tankování ve vybraném období 5. Datum - datum zadaného tankování 6. Čas - čas zadaného tankování 7. Místo - místo tankování podle Knihy jízd. Ikona otevře se malé okno s mapou, na které uvidíte na mapě místo, kde bylo tankováno. 8. Cena za l - vložená cena za 1itr paliva 9. Množství - zadaný údaj o natankovaném množství paliva 10. Cena celkem - celková cena za tankování, zadaná při vkládání záznamu 11. Spotřeba - vypočtená průměrná spotřeba od posledního tankování. Údaj je zobrazen pouze je-li tankování označeno "Plná nádrž" 12. Možnosti - ikony pro zobrazení historie záznamu jeho editaci nebo smazání 13. Celkem natankováno - údaj o množství paliva natankovaného za vybrané období 14. Průměrná cena za l - průměrná cena za litr paliva natankovaného v období 15. Cena celkem - celková cena paliva za období 16. Nejnižší cena za l - nejnižší cena za litr natankovaného paliva v období s uvedením ceny a místa tankování. 17. Nejvyšší cena za l - nejvyšší cena za litr natankovaného paliva v období s uvedením ceny a místa tankování 18. Průměrná spotřeba - vypočtená průměrná spotřeba za období 19. Celkem natankováno - množství paliva natankované od zavedení 20. Průměrná cena za l - průměrná cena za litr paliva natankovaného od začátku provozu 21. Cena celkem - celková cena paliva od začátku provozu 22. Nejnižší cena za l - nejnižší cena za litr natankovaného paliva od začátku provozu s uvedením ceny a místa tankování. 23. Nejvyšší cena za l - nejvyšší cena za litr natankovaného paliva od začátku provozu s uvedením ceny a místa tankování 24. Průměrná spotřeba - vypočtená průměrná spotřeba od začátku provozu. Strana 27 z 39

41 Statistiky - Výdaje a příjmy 1. Automobil - pole pro výběr automobilu z rozbalovacího seznamu 2. Období - výběr počátečního a koncového data období pro zpracování statistiky 3. Zobrazit - tlačítko pro aktualizaci zobrazené statistiky 4. Pořadové číslo záznamu 5. Datum - vložené datum operace 6. Čas - čas operace 7. Místo - zadané místo operace. Ikona otevře se malé okno s mapou, na které je zobrazeno místo výdaje na mapě. 8. Cena - vložená cena výdaje/příjmu 9. Typ - zvolený předdefinovaný typ výdaje 10. Popis - vložený popis výdaje 11. Možnosti - pole s ikonami pro správu záznamu. Je možné zobrazit jeho historii, editovat jej nebo smazat. 12. Celkem - celkový součet výdajů za období Statistiky - Nejčastější cíle 1. Automobil - pole pro výběr automobilu z rozbalovacího seznamu 2. Období - výběr počátečního a koncového data období pro zpracování statistiky 3. Zobrazit - tlačítko pro aktualizaci zobrazené statistiky 4. Pořadové číslo záznamu statistiky 5. Místo - název cílového místa jízdy. Ikony: definování a pojmenování bodu, otevře malé okno s mapou, na které je zobrazen bod na mapě 6. Počet opakování - počet návštěv místa ve vybraném časovém období 7. Naposledy - datum a čas poslední návštěvy místa 8. Poměr typů jízd - barevné znázornění poměru typů jízd do tohoto místa. Typy jízd a jejich barvy jsou definovány pro celou skupinu 9. Tlačítko pro rozbalení nebo sbalení jednotlivých záznamů jízd do daného místa Strana 28 z 39

42 Statistiky - Tiskové sestavy 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění. 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Rozbalovací nabídka, která slouží pro výběr období (měsíc, čtvrtletí, pololetí, celý rok). 14. Také si můžete zvolit předchozí roky a brouzdat se historií. 15. Rozbalovací nabídka, která slouží pro výběr zobrazení průměrné spotřeby vypočítané aplikací, nebo zadané. 16. Kliknutím na tlačítko se načte a zobrazí sestava za předchozí měsíc. 17. Kliknutím na tlačítko se načte a zobrazí sestava za následující měsíc. 18. Automobil - název automobilu ve skupině. 19. Celkem najeto - informace, kolik bylo celkově najeto u jednotlivých automobilů za vybrané období. 20. Služební neodsouhlasená - kolik bylo najeto kilometrů u tohoto typu jízdy. 21. Soukromá - kolik bylo najeto kilometrů u tohoto typu jízdy. 22. Služební odsouhlasená - kolik bylo najeto kilometrů u tohoto typu jízdy. 23. Průměrná spotřeba - průměrná spotřeba jednotlivých automobilů. Údaje závisí na volbě v bodě Prům. cena za palivo - udává průměrnou cenu za palivo za uvedené období. 25. Výdaje - výdaje (parkovné, myčka,...) u jednotlivých automobilů za vybrané období. 26. Počáteční stav - počáteční stav tachometru automobilu na začátku zvoleného období. 27. Konečný stav - konečný stav tachometru automobilu na konci zvoleného období. 28. Poznámka - pole na textové poznámky ke každému automobilu. 29. Kliknutím na tlačítko "Vytisknout", vytisknete aktuálně zobrazenou tiskovou sestavu. Strana 29 z 39

43 Statistiky - Přehled geozón. 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění. 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Kliknutím na tlačítko "Vytisknout" vytisknete zobrazený přehled geozón. 14. Aplikace vygenerovala tabulku s přehledem a první záznamy v tabulce jsou názvy oblastí. 15. Dalším údajem v tabulce jsou středy oblastí, kde je uvedena zeměpisná šířka a délka. 16. Dále tabulka informuje, jak jsou oblasti orientované na jihozápad. 17. Také je tu uvedena zeměpisná šířka a délka na severovýchod. 18. V tomto sloupečku je jméno uživatele, který danou oblast vytvořil. 19. Poslední sloupeček nabízí ovládací tlačítka. Je zde jedno tlačítko pro smazání dané oblasti. Strana 30 z 39

44 REALTIME sledování vozidel 1. Ikona sledovaného automobilu. Určuje poslední známou polohu automobilu. 2. Je-li automobil v pohybu, zobrazuje se trasa jízdy jako čára, a to v těchto barvách: Služební jízda. Soukromá jízda. 3. Okno s informacemi o automobilu, jízdě a poloze automobilu. Zobrazí se po kliknutí na ikonu automobilu. 4. Zobrazení bodu na mapě Mapy.cz. 5. Zobrazení bodu na fotomapě Mapy.cz. 6. Název a SPZ automobilu. 7. Posuvník pro změnu měřítka mapy. 8. Skrytí seznamu automobilů a rozšíření mapy na celou šířku okna. 9. Označení aktuálně sledovaného automobilu. Při pohybu automobilu se mapa posouvá tak, aby byla ikona automobilu stále v jejím středu. 10. Automobily vybrané pro sledování. Pro výběr všech automobilů použít ikonu Název a SPZ automobilu. 12. Sloupec, kde lze označit automobily, jejichž aktuální poloha má být zjištěna pomocí SMS. Pro výběr všech automobilů lze použít ikonu 15. Ikony zobrazované v průběhu zjišťování aktuální polohy automobilu: SMS byla odeslána. Chyba při zjišťování polohy automobilu. Informace o poloze automobilu byla aktualizována. 13. Ikona pro označení/odznačení všech automobilů pro sledování. 14. Tlačítko pro zobrazení označených automobilů na mapě. 15. Ikona pro označení/odznačení všech automobilů pro zjištění aktuální polohy. 16. Tlačítko po jehož stisknutí se odešlou SMS pro zjištění polohy na automobily označené ve slouci Při této volbě se odznačí automobil, který byl aktuálně sledován a mapa se přestane posouvat. Opětovné označení automobilu lze provést ve sloupci 9. Strana 31 z 39

45 Utility Upozornění Slouží pro nastavení zasílání upozornění a poplachových zpráv uživatelům. Pro každou poplachovou zprávu je zapotřebí vytvořit patřičné upozornění. 1. Šablony upozornění - aktuálně otevřená záložka, na které vidíte všechna vytvořená upozornění. 2. Vygenerované události - po kliknutí na záložku se zobrazí všechny vygenerované události. 3. Nastavení služeb - záložka, která slouží k nastavení volby posílat upozornění SMS zprávou nebo em. 4. Mazání vygenerovaných událostí - záložka, která nabízí možnost smazat vygenerované události za určité časové období. 5. Zelené zaškrtnutí znamená, že upozornění může být zasíláno em a / nebo SMS zprávou. souvisí s tím bod Nové upozornění - po kliknutí na toto tlačítko se Vám otevře nové okno, kde si vyberete automobil, pro který chcete vytvořit upozornění 7. Tyto výběrové položky slouží k filtraci šablon upozornění. První položkou je typ, z rozbalovací nabídky si vyberte určitý typ upozornění, který chcete filtrovat 8. Automobil - vyberte automobil, který chcete filtrovat 9. Vytvořeno - kliknutím do prázdných políček (od, do) se zobrazí kalendář a vy si vyberete datum pro filtrování všech upozornění 10. E - - do tohoto políčka zadejte ovou adresu, kterou jste zadávali při vytvoření Vašich upozornění 11. SMS - do tohoto políčka zadejte telefonní číslo, které jste zadávali při vytvoření Vašich upozornění 12. Aktivita - z rozbalovací nabídky si vyberte aktivní nebo neaktivní pro filtrování Vašich upozornění 13. Filtrovat - Po kliknutí na toto tlačítko se zobrazí jen taková upozornění, pro která platí nastavená kritéria 14. Reset - po kliknutí na tlačítko se zruší kritéria pro filtrování a zobrazí se všechna vytvořená upozornění pro aktuálně načtenou skupinu 15. Po kliknutí se políčko zaškrtne a tím se automaticky označí všechna vytvořená upozornění 16. Id - každá šablona upozornění má své unikátní označení a tím myslíme Id číslo 17. Typ - typ upozornění, který si uživatel vybral při vytvoření svého nového upozornění 18. Automobil - název automobilu, který si uživatel vybral při vytvoření svého nového upozornění 19. Vytvořeno - datum a čas, kdy bylo upozornění vytvořeno 20. Poslat - na řádku se zobrazí zelená odrážka nebo červený křížek, podle toho jakou formu distribuce jste si zvolili při vytvoření Vašeho upozornění 21. Poslat SMS - na řádku se zobrazí zelená odrážka nebo červený křížek, podle toho jakou formu distribuce jste si zvolili při vytvoření Vašeho upozornění 22. Aktivita - na řádku se zobrazí zelená odrážka nebo červený křížek, podle toho jestli jste upozornění nastavili jako aktivní nebo ne 23. Opakování - na řádku se zobrazí zelená odrážka nebo červený křížek, podle toho jestli je pro upozornění nastaveno opakování 24. Posílat - na řádku je zobrazena informace, kdy je povoleno upozornění posílat 25. Vytvořil - jméno uživatele, který dané upozornění vytvořil 26. Možnosti: - Tlačítko, které slouží ke smazání šablony upozornění. Strana 32 z 39

46 - Tlačítko, které slouží k editaci šablony upozornění. - Kliknutím na tlačítko upozornění aktivujete. - Kliknutím na tlačítko upozornění deaktivujete. - Kliknutím na tlačítko se zobrazí vygenerované události určité šablony. 27. Z rozbalovací nabídky si vyberte operaci, která slouží pro více vybraných šablon 28. Stránkování slouží pro výběr stránky s naplánovanými upozorněními Vytvoření nového upozornění 1. Automobil políčko pro zadání vozidel, na která se má dané upozornění vztahovat. Kliknutím do volného místa políčka se zobrazí seznam vozidel, která zde ještě nejsou uvedena 2. Typ výběr typu upozornění. Zde je možno vybrat, na jakou událost chceme upozornit. Lze vybrat události vztahující se k oblastem, začátku či konci jízdy, poplachům z jednotek a další 3. Režim výběr, zda se jedná o automobilovou jednotku nebo osobní jednotku (tracker) 4. Událost bližší specifikace události, geozóny a pod. 5. Hodnota u některých událostí lze zadat doplňující podmínky (např. více než ) 6. Posílat nastavení, zda dané upozornění / poplach posílat každá den, nebo jenom ve vybrané dny a časový úsek 7. Limit opakování nastavení, jestli se upozornění má posílat při každé události, nebo jenom určitý počet prvních výskytů 8. Poznámka umožňuje zadat poznámku k události. Tato poznámka je pak součástí informačního mailu / SMS 9. Distribuce zobrazuje, kam se má upozornění na definovanou událost posílat 10. Výběr distribuce výběr typu nového distribuce upozornění (SMS / ) 11. Přidat přidání dalšího telefonu či mailu pro distribuci upozornění 12. Uložit uloží nastavené upozornění Strana 33 z 39

47 Utility - Přidat novou trasu 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění. 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Z rozbalovací nabídky si vyberte typ mapy. 14. Z rozbalovací nabídky si vyberte možnost nastavení práv pro skupinu. 15. Z rozbalovací nabídky si vyberte, jaký cestovní režim nastavíte pro určitou trasu. 16. Do volného políčka zadejte město nebo adresu, odkud bude naplánovaná trasa začínat. 17. Do volného políčka zadejte město nebo adresu, kde bude naplánovaná trasa končit. 18. Do volného políčka můžete zadat název trasy. 19. Kliknutím na tlačítko "Vyhledat", systém najde trasu a tuto trasu zobrazí na mapě. 20. Po kliknutí bude trasa uložena a poté k ní můžete přiřazovat automobily. 21. Špendlík s písmenem "B" označuje konec trasy. 22. Špendlík s písmenem "A" označuje začátek trasy. Strana 34 z 39

48 23. Naplánovaná trasa, viz. bod Při klikání ve směru šipek se bude mapa posouvat, kam potřebujete. 25. Posunováním ukazatele nahoru a dolů se bude aktuální zobrazení na mapě přibližovat nebo oddalovat. 26. Po kliknutí na tlačítko "Začátek" se ukazatel změní v křížek a tímto křížkem klikněte do takového místa v mapě, kde chcete mít začátek trasy. 27. Po kliknutí na tlačítko "Cíl" se ukazatel změní v křížek a tímto křížkem klikněte do takového místa v mapě, kde chcete mít konec trasy. 28. Po kliknutí na tlačítko se dostanete zpět na přehled naplánovaných tras. Administrace automobilů 1. Zobrazit statistiky - zobrazí celkové statistiky distributora o počtu jednotek, množství aktivních a zavedených jednotek. 2. Export do exelu - administraci je možné vyexportovat do exelovské tabulky v zobrazené skupině. 3. Celkový počet jednotek - celkový počet jednotek ve skupině 4. Aktivní jednotky - celkový počet aktivních jednotek ve skupině, které jsou zvoleny jako aktivní viz Gprs On - celkový počet jednotek ve skupině, které mají aktivované GPRS viz Filtrování - rychlé vyhledání jednotky ve skupině podle zadaných parametrů 7. ID - jedinečné číslo přiřazené serverem k jednotce. Tlačítky se šipkami umožní seřazení automobilů v tabulce podle vybraného sloupce vzestupně nebo sestupně. 8. Akce - nabíjení kredit, přesunu jednotky, databázových informací o jednotce a SMS statistiky. Při najedí kurzoru myši zobrazíme popisky k jednotlivým ikonám. 9. Označení - název po kterým si označíte jednotku pro snadnější identifikaci. 10. SPZ - státní poznávací značka vozidla. SPZ můžeme měnit v konfiguraci jednotky kliknutím na název ve sloupci Označení, máme-li ovšem potřebná oprávnění. 11. Telefonní číslo - telefonní číslo SIM v modulu automobilu (nutné pro CSD přenosy a zasílání SMS na modul). 12. ID jednotky - jedinečné číslo jednotky. Standardně IMEI (nutné pro GPRS přenosy). 13. Aktivní - příznak aktivity GPS jednotky. Toto má vliv u přenosu není-li jednotka aktivní nestahují se data. Pokud jednotka není aktivní nelze prodloužit kredit skupinovým nabíjení. 14. Datum vypršení licence - datum a čas do kdy se budou nová data zobrazovat v EKJ. První odpočet licence začíná s příchodem prvních platných dat na server. Před vypršením licence, prosím kontaktujte svého prodejce pro prodloužení. 15. Poslední data - datum a čas posledních platných dat zpracovaných na serveru od jednotky. 16. Uvedení do provozu - datum a čas zavedení jednotky do systému. 17. Typ jednotky - specifikace o jakou jednotku se jedná. Seznam jednotek použitelných v EKJ na SMS - počet zbývajících SMS. Tučně jsou zobrazeny sdílené SMS ve skupině. SMS jsou využívány například pro SMS upozornění nebo zjištění aktuální polohy dotazem. 19. Množství přenesených dat - kolik dat jednotka přenesla na server od začátku měsíce. Strana 35 z 39

49 20. Status - ikony se zobrazují pouze při podpoře a zapnutí dané funkce u jednotky. Status zobrazuje ikony GPRS zapnuto/vypnuto (ikona černá/šedá), překlad bodů podle MapFaktor nebo Google, dále ikony pro monitorování přechodu hranic: státu a kraje. Značky přechodu hranic jsou zobrazeny při zapnutí monitorování přechodu hranic také v knize jízdy na dané hranici v mapě. 21. Stránkování - při překročení maximálního nastaveného počtu jednotek na stránku (30 jednotek) zobrazíme následující listy s dalšími jednotkami. 22. Přejít na stránku - volba pro rychlé zobrazení dané stránky Administrace - Administrace uživatelů 1. Přidat uživatele - volbou tohoto tlačítka můžeme přidat uživatele, zobrazí se samostatné okno, více je uvedeno níže. 2. Hledat uživatele - rychlé vyhledání uživatele v nadefinovaných pobočkách v rámci jedné skupiny. 3. Hledat - tlačítko které provede vyhledání podle bodu ID - je unikátní ID jednotky generované při jejím zavedení do systému EKJ, šipky pro seřazení více uživatelů, na stránce se zobrazí 15 uživatelů. 5. Informace o uživateli - zobrazí se tabulka s informace o uživateli, Přihlásit se - po kliknutí na tuto ikonku dojde k přihlášení se do EKJ pod daným uživatelem, tedy administrátor vidí to co vidí daný uživatel. 6. Login - jméno pod kterým vidíte uživatele, kterým se uživatel přihlašuje do systému EKJ. Musí být jedinečné v celém systému EKJ. 7. Jméno - jméno pro jasnou identifikaci. 8. Role - zobrazí jaká práva má uživatel. 9. Status - pomocí grafického zobrazení ikonkami vidíme, co může dělat daný uživatel v systému EKJ. 10. Dallas chip - položka zobrazuje jestli uživatel má přiřazen kód pro identifikaci řidiče ve vozidle. 11. Naposledy přihlášen - kdy byl daný uživatel naposledy přihlášen do systému EKJ. 12. Přihlášen - kolikrát se uživatel přihlásil do systému. 13. Počet stran - pokud je uživatelů více jak 15 zobrazí se zbylí na dalších stranách 14. Celkový počet uživatelů - celkový počet uživatelů ve skupině. Strana 36 z 39
