1 OLEJOVÉ HOSPODÁŘSTVÍ Společnost nabízí svým zákazníkům komplexní řešení Olejového hospodářství Profil společnosti: Společnost byla založena v roce 2011 a má za sebou úspěšný vývoj. Za relativně krátkou dobu své činnosti se stala jednou z významných společností ve svém oboru. si tuto pozici vybudovala svým přístupem k zákazníkům a v úzké spolupráci s firmou SOMAX Plus spol.s r.o.,která je uznána certifikačním orgánem ve shodě s normou ČSN EN ISO 9001:2001. Společnost STEFAN Engineering zajišťuje organizační a distribuční služby po celém území ČR a SR a spolupracuje pouze s osvědčenými výrobci. Průběžně vyhodnocuje kvalitu a spolehlivost dodávaných výrobků. Firma každoročně vykazuje nárůst obratu a vykazuje velmi dobrou platební morálku. Společnost zajišťuje pro své zákazníky komplexní služby při řešení skladování, rozvodů a výdeje kapalin jako oleje, nafty, čistících prostředků, chladících kapalin, chemikálií, potravin, maziv a dalších. Nabízené služby: -Návrhy řešení vyplývající z provozních podmínek zákazníka, nejnovější technologie a v souladu s ČSN ČSN Technologické projekty vč. Podkladů pro stavební řízení. -Zajištění stavebního povolení. -Zajištění zafinancování projektu. -Vlastní montáž, zprovoznění a zaškolení obsluhy. -Záruční i pozáruční servis.

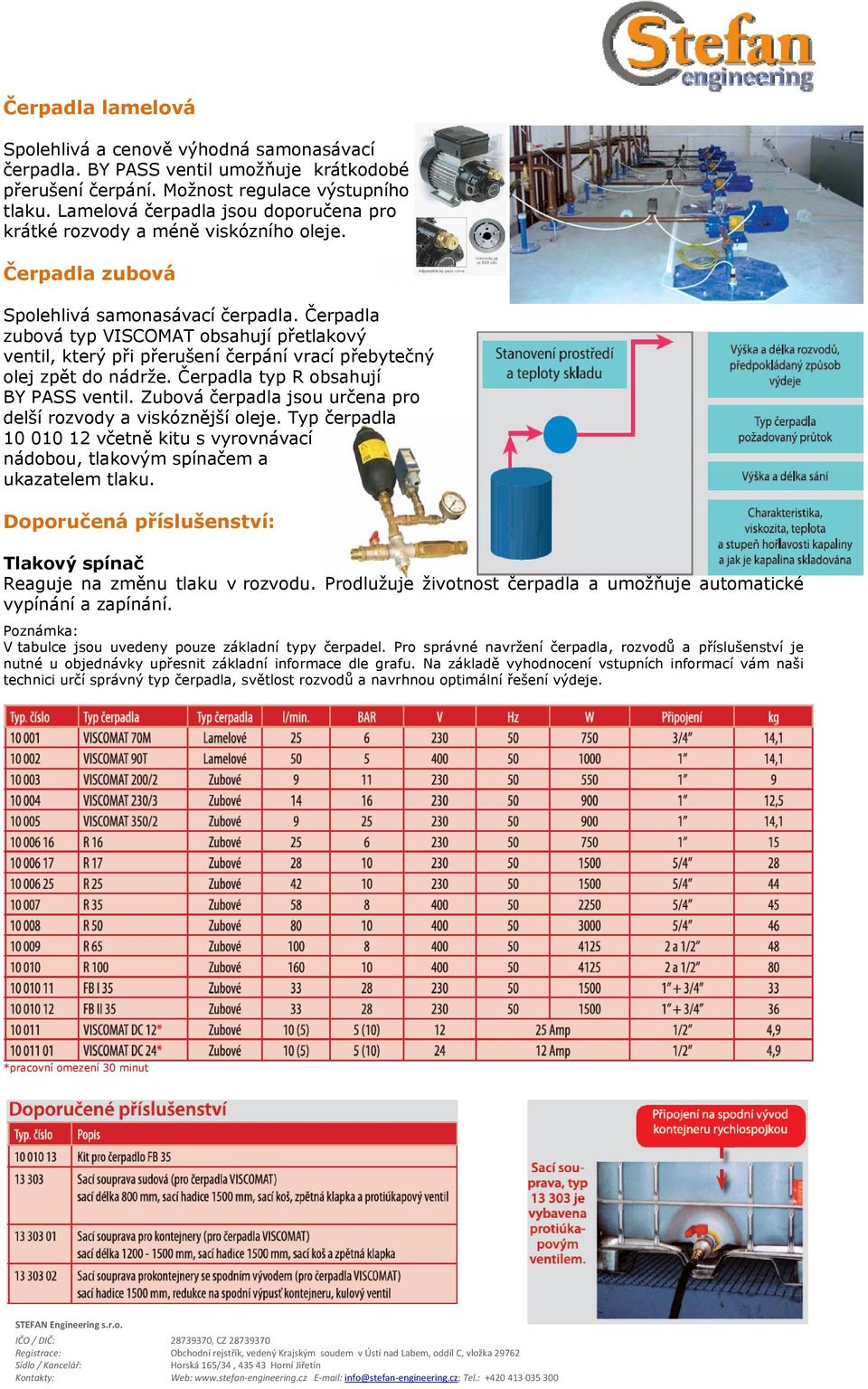

2 Čerpadla lamelová Spolehlivá a cenově výhodná samonasávací čerpadla. BY PASS ventil umožňuje krátkodobé přerušení čerpání. Možnost regulace výstupního tlaku. Lamelová čerpadla jsou doporučena pro krátké rozvody a méně viskózního oleje. Čerpadla zubová Spolehlivá samonasávací čerpadla. Čerpadla zubová typ VISCOMAT obsahují přetlakový ventil, který při přerušení čerpání vrací přebytečný olej zpět do nádrže. Čerpadla typ R obsahují BY PASS ventil. Zubová čerpadla jsou určena pro delší rozvody a viskóznější oleje. Typ čerpadla včetně kitu s vyrovnávací nádobou, tlakovým spínačem a ukazatelem tlaku. Doporučená příslušenství: Tlakový spínač Reaguje na změnu tlaku v rozvodu. Prodlužuje životnost čerpadla a umožňuje automatické vypínání a zapínání. Poznámka: V tabulce jsou uvedeny pouze základní typy čerpadel. Pro správné navržení čerpadla, rozvodů a příslušenství je nutné u objednávky upřesnit základní informace dle grafu. Na základě vyhodnocení vstupních informací vám naši technici určí správný typ čerpadla, světlost rozvodů a navrhnou optimální řešení výdeje. *pracovní omezení 30 minut

3 Čerpadla pneumatická Pneu čerpadlo 1:1 Určené pro výdej olejů s viskozitou do ISO VG15SAE5 a nafty. Není vhodné pro oleje s vyšší viskozitou a delší rozvody olejů Určeno pro 200 l sudy Určeno pro kontejnery sání 1200/1500 mm Určeno pro nástěnnou montáž Pneu čerpadlo 1:1N Určené pro výdej olejů s nižší viskozitou, nafty, brzdové kapaliny a nemrznoucích směsí. Těsnění : FKM (Viton) Není vhodné pro oleje s vyšší viskozitou a delší rozvody olejů Určeno pro 200 l sudy Určeno pro kontejnery sání 1200/1500mm Určeno pro nástěnnou montáž Pneu čerpadlo 3:1 Určené pro výdej veškerých druhů olejů do SAE 90. Vhodné pro oleje s výtlačným potrubím do 20m (oleje s vyšší viskozitou do 10m) Určeno pro 200 l sudy Určeno pro kontejnery sání 1200/1500 mm Určeno pro nástěnnou montáž Pneu čerpadlo 5:1 Určené pro výdej veškerých druhů olejů do SAE 140. Vhodné pro viskóznější oleje s dlouhým výtlačným potrubí a složité rozvody Určeno pro 200 l sudy Určeno pro kontejnery sání 1200/1500 mm Určeno pro nástěnnou montáž Sestava pro údržbu stalčeného vzduchu Sestava je určená pro všechna pneumatická čerpadla.umožňuje jednoduché připojení na přívod stlačeného vzduchu(přívod musí být vybaven ukončením pro připojení EUR rychlospojkami dle přání zákazníka a velikosti závitu dodáme).prodlužuje životnost čerpadla. Možnost seřízení optimálního výstupního tlaku. Sestava obsahuje: Regulátor tlaku s manometrem,odlučovač kondenzátu,olejový přimazávač,spirálová propojovací hadice 4m ukončená rychlospojkou(možnost dodání délky 8 a 12 m).

4 Pro rozvody kapalin používáme systém svařovaných nebo montovaných vysokotlakých trubek. Povrchová úprava barva nebo pozink. Systém montovaných trubek umožňuje: Představuje moderní a efektivní způsob řešení rozvodů kapalin Při montáži nevznikají žádné nečistoty Jednoduchou, pohodlnou a rychlou montáž Umožňuje bezpečné a jednoduché úpravy. Poněvadž u rozvodů může docházet k častým změnám, tento systém umožňuje i rychlé úpravy Veškeré spojky jsou i nadále použitelné, nedojde k jejich znehodnocení. Max.tlak: 600 bar Rozměr potrubí: DN 16 DN 50 Filtrační jednotky: Zajišťují požadovanou kvalitu kapaliny. Základní výbava rozvodu je filtr hrubých do 100 MIC. Dle provozních a technologických podmínek je možné dodat i jemnější filtraci. Max. tlak: 600 BAR Rozměr potrubí: DN 16 DN 50

5 VÝDEJNÍ MÍSTA Technologie určená k výdeji kapalin. Musí splňovat podmínky ČSM UE Výdej může být stacionární nebo mobilní. Používané typy výdeje: -mobilní: využití manipulačních vozíků -stacionární: výdejní bary plnění pomocí odměrných nádob Použití navíječů tlakových hadic přímé plnění Výdejní bary Umožňují bezpečný a pohodlný výdej kapalin. Doporučené pro výdej kapalin do odměrných nádob nebo kanystrů do 20 l. Vhodné pro menší autoservisy a dílny bez potřeby plnění přímo do provozních nádrží. Výdejní bary se skládají z výdejního baru s 1 až 3 výdejními ventily a úkapové vany. Ventily jsou vybaveny protiúkapovou klapkou. Doporučeno s kombinací s průtokoměry, dávkovacím nebo monitorovacím zařízením. Výdejní stojany Vhodné do provozů, kde nelze řešit instalaci navíječů nebo jiného typu výdejního místa na zeď nebo jinou konstrukci. Umožňují instalaci výdejního místa i v prostoru haly. Dodáváme jak typizované výdejní stojany, tak i zakázkovou výrobu stojanů na míru.

6 Navíječe tlakových hadic, tlakové hadice Navíječe tlakových hadic jsou neocenitelným pomocníkem při manipulaci s tlakovými hadicemi. Zvyšují bezpečnost práce a chrání tlakové hadice před poškozením. Dle vašeho požadavku vám zajistíme různé délky tlakových hadic.

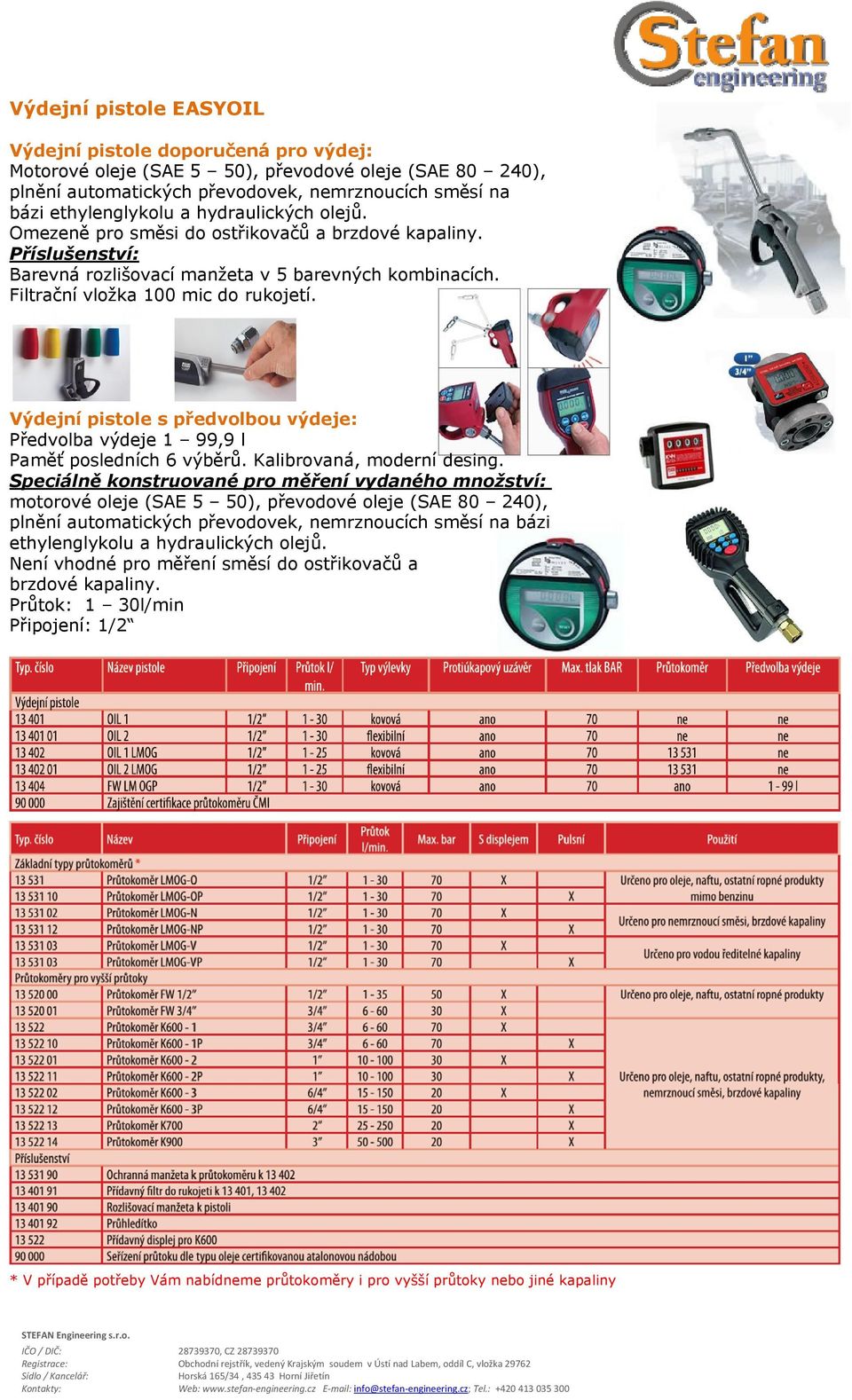

7 Výdejní pistole EASYOIL Výdejní pistole doporučená pro výdej: Motorové oleje (SAE 5 50), převodové oleje (SAE ), plnění automatických převodovek, nemrznoucích směsí na bázi ethylenglykolu a hydraulických olejů. Omezeně pro směsi do ostřikovačů a brzdové kapaliny. Příslušenství: Barevná rozlišovací manžeta v 5 barevných kombinacích. Filtrační vložka 100 mic do rukojetí. Výdejní pistole s předvolbou výdeje: Předvolba výdeje 1 99,9 l Paměť posledních 6 výběrů. Kalibrovaná, moderní desing. Speciálně konstruované pro měření vydaného množství: motorové oleje (SAE 5 50), převodové oleje (SAE ), plnění automatických převodovek, nemrznoucích směsí na bázi ethylenglykolu a hydraulických olejů. Není vhodné pro měření směsí do ostřikovačů a brzdové kapaliny. Průtok: 1 30l/min Připojení: 1/2 * V případě potřeby Vám nabídneme průtokoměry i pro vyšší průtoky nebo jiné kapaliny

8 Monitorovací systém výdeje kapalin Systém MCO byl vyvinut pro monitorování výdejů kapaliny a standardně poskytuje výkony, k nimž je běžně třeba mnohem nákladnějších systémů. Základní funkce systému: Zabezpečení kapaliny proti nepovoleným odběrům Možnost přenosu veškerých informací na PC Přehledná kontrola všech odběrů, odběratelů a zakázek.možnost kombinované volby kontroly dle data, zakázek i odběratelů Skladové hospodářství Přehledná kontrola stavu kapaliny v nádrži Základní modul umožňuje kontrolovaný výdej 1 12 produktů. Na PC je možné připojit až 32 základních modulů, tj. 384 produktů. Každý základní modul je naprosto nezávislý a funguje jako samostatná jednotka. Software včetně CZ verze. Zabezpečení maximální a minimální hladiny v nádrži Zařízení ve spojení se snímačem hladiny v nádržích funguje jako zabezpečení maximální nebo minimální hladiny v nádržích a slouží jako součást ochrany stacionárních i mobilních nádrží pro skladování hořlavých kapalin ohrožující životní prostředí. Zabezpečení úniku kapalin Zařízení ve spojení se senzorem úniku funguje jako zabezpečení proti úniku kapalin ve skladech, havarijních nebo záchytných jímkách, mezistěn dvouplášťových nádrží atd. Slouží jako součást ochrany skladů, výdejních míst, technologických nádrží a míst určených pro manipulaci s hořlavými kapalinami ohrožující životní prostředí. Zabezpečení těsnosti mezipláště u potrubí a nádrží Zřízení kontroluje těsnost vnější i vnitřní stěny dvouplášťových potrubních rozvodů nebo nádrží pro skladování hořlavých kapalin AI, AII, AIII a B. Přetlakový snímač netěsnosti snímá veškerou změnu tlaku a tím signalizuje poruchu systému. Na základě vašich požadavků vám navrhneme optimální řešení monitorovacího nebo zabezpečovacího zařízení. Využijte poradenského servisu.

9 Hlídání stavu v nádržích typ OCIO Zařízení umožňuje pohodlnou a přesnou kontrolu stavu v nádržích, kde není možná průběžná kontrola. Přehledný displej ukazuje: Objem nádrže Maximální a minimální stav v nádržích Aktuální stav v nádržích Zařízení obsahuje senzor, který leží na dně nádrže a snímá přesné množství kapaliny v nádrži. Kontrolní skříňku je možné nainstalovat mimo sklad kapalin na přehledné místo např. v kanceláři vedoucího skladu. Akustický signál informuje o 2 úrovních stavu v nádrži: Maximální stav zajišťuje bezpečnost při doplňování kapaliny Minimální stav chrání rozvody kapalin a zabraňuje zavzdušnění systému rozvodů. Rozměr OCIO: 300 x 410 x 100. El. připojení: 230 V Možnost připojení na PC pomocí nově vyvinutého programu. Jedním programem je možnost kontrolovat až 12 nádrží do vzdálenosti 1000 m od nádrže.

10 Záchytné vany a stojany na sudy a kontejnery Jsou určeny pro skladování kapalin v sudech, kontejnerech a jiných jednoplášťových obalech. Stavebnicový způsob řešení umožňuje různá vybavení skladů. Vany jsou celokovové s pozinkovaným roštem, oboustranně svařované se zkouškou těsnosti svárů. Možnost atypické výroby záchytných van a sestav dle návrhů nebo dodaných rozměrů.

11 Mobilní sklady Celokovová konstrukce s uzamykatelnými dveřmi. Kontejner se dodává ve smontovaném nebo rozloženém stavu. Podlaha je dřevěná nebo celokovová s úkapovou vanou. Technické řešení kontejneru nabízí velmi široké možnosti jeho využití, zejména jako sklad hořlavin, materiálu na odloučených pracovištích, montážní nebo expediční kontejner. V kombinaci s celokovovou podlahou (podlahu tvoří pozinkovaný plech 3mm a pozinkovaný rošt) jsou vhodné zejména pro uskladnění ekologicky škodlivých látek, odpadů a hořlavin. Použitelný bez nutnosti stavebních úprav, samonosný.vlastní montáž je jednoduchá a rychlá. Vysoká odolnost proti povětrnostním vlivům. Popis: Kontejner je vyroben z trapézového plechu o síle 0,75mm. Nosné profily z pozinkovaného plechu. Podlaha ze dřeva 35mm nebo záchytné kovové vany. Vybaven dvoukřídlými dveřmi s klikou a zámkem. Demontovatelný kontejner lze rozložit do přepravní polohy, čímž lze snížit přepravní náklady. Manipulace: Sestavený kontejner je možné přenášet jeřábem nebo vysokozdvižným vozíkem. Pro účely zavěšení na jeřáb je každý roh opatřen úchytkami. Maximální zatížení: Při manipulaci s jeřábem kg Při manipulaci s vozíkem kg Plošné zatížení dna 500 kg/cm 2 Příslušenství: Kontejner lze vybavit regálovými stojany a regálovými konzolami.

12 Paletové regály stavebnicové podélné Splňují veškeré požadavky na skladování nebezpečných látek. -Regály jsou tvořeny z pozinkovaných rámů s práškovou barvou lakovaných nosníků. -Přestavitelnost nosníků po 50 mm. -Výhodou je vysoká nosnost na paletovou jednotku. -Dodáváno v rozloženém stavu. -K základnímu i přístavbovému poli je nutné samostatně objednat záchytnou vanu ze zinkované oceli. Název: ekologická skříň Typ číslo Kvalitní ocelová konstrukce. -Zajištění dvoukřídlých dveří rozvorným cylindrickým zámkem. -Nosnost police 60 kg. Jednotlivé police tvoří záchytní vany o objemu 15 l. -Kvalitní povrchová úprava práškovou barvou. -Speciálně vyvinutá skříň pro skladování vodu ohrožujících nebezpečných látek na pracovišti (laboratoře, servisní dílny, lakovny). Hlavní rozměry (šířka x hloubka x výška) 950 x 400 x 1950 mm Hmotnost 78 kg Nosnost police (vaničky) 60 kg Počet polic (vaniček) 4+1 ks (na dně skříně) Typ číslo Regály se používají především na skladování drobných nádob s tekutinami. -Skládá se z konstrukce z pozinkovaných profilů a pozinkované vaničky, která je nepropustně svařená. -Výška vaničky 40 mm, objem 1 vaničky 11 l. -Hladký povrch vaničky umožňuje sbadné vytření případných úkapů. -Regály se montují včetně vyztužovacích úhelníků a stabilizačních patek, což zajišťuje větší stabilitu a tuhost regálu. Výška 2000 mm Šířka 1000 mm Hloubka 305 mm Nosnost police 150 kg Max. nosnost regálu 600 kg Počet polic 4

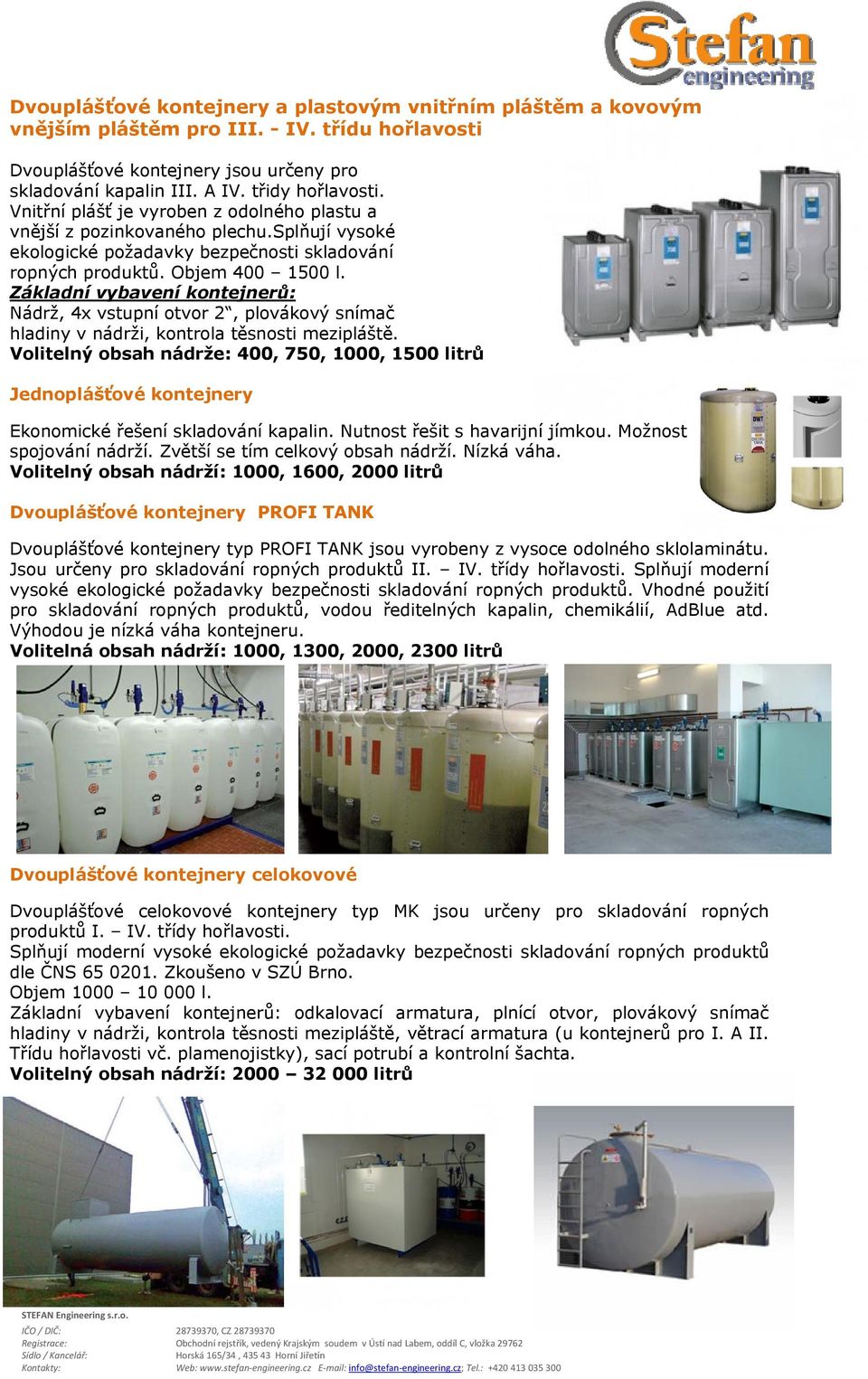

13 Dvouplášťové kontejnery a plastovým vnitřním pláštěm a kovovým vnějším pláštěm pro III. - IV. třídu hořlavosti Dvouplášťové kontejnery jsou určeny pro skladování kapalin III. A IV. třidy hořlavosti. Vnitřní plášť je vyroben z odolného plastu a vnější z pozinkovaného plechu.splňují vysoké ekologické požadavky bezpečnosti skladování ropných produktů. Objem l. Základní vybavení kontejnerů: Nádrž, 4x vstupní otvor 2, plovákový snímač hladiny v nádrži, kontrola těsnosti mezipláště. Volitelný obsah nádrže: 400, 750, 1000, 1500 litrů Jednoplášťové kontejnery Ekonomické řešení skladování kapalin. Nutnost řešit s havarijní jímkou. Možnost spojování nádrží. Zvětší se tím celkový obsah nádrží. Nízká váha. Volitelný obsah nádrží: 1000, 1600, 2000 litrů Dvouplášťové kontejnery PROFI TANK Dvouplášťové kontejnery typ PROFI TANK jsou vyrobeny z vysoce odolného sklolaminátu. Jsou určeny pro skladování ropných produktů II. IV. třídy hořlavosti. Splňují moderní vysoké ekologické požadavky bezpečnosti skladování ropných produktů. Vhodné použití pro skladování ropných produktů, vodou ředitelných kapalin, chemikálií, AdBlue atd. Výhodou je nízká váha kontejneru. Volitelná obsah nádrží: 1000, 1300, 2000, 2300 litrů Dvouplášťové kontejnery celokovové Dvouplášťové celokovové kontejnery typ MK jsou určeny pro skladování ropných produktů I. IV. třídy hořlavosti. Splňují moderní vysoké ekologické požadavky bezpečnosti skladování ropných produktů dle ČNS Zkoušeno v SZÚ Brno. Objem l. Základní vybavení kontejnerů: odkalovací armatura, plnící otvor, plovákový snímač hladiny v nádrži, kontrola těsnosti mezipláště, větrací armatura (u kontejnerů pro I. A II. Třídu hořlavosti vč. plamenojistky), sací potrubí a kontrolní šachta. Volitelný obsah nádrží: litrů

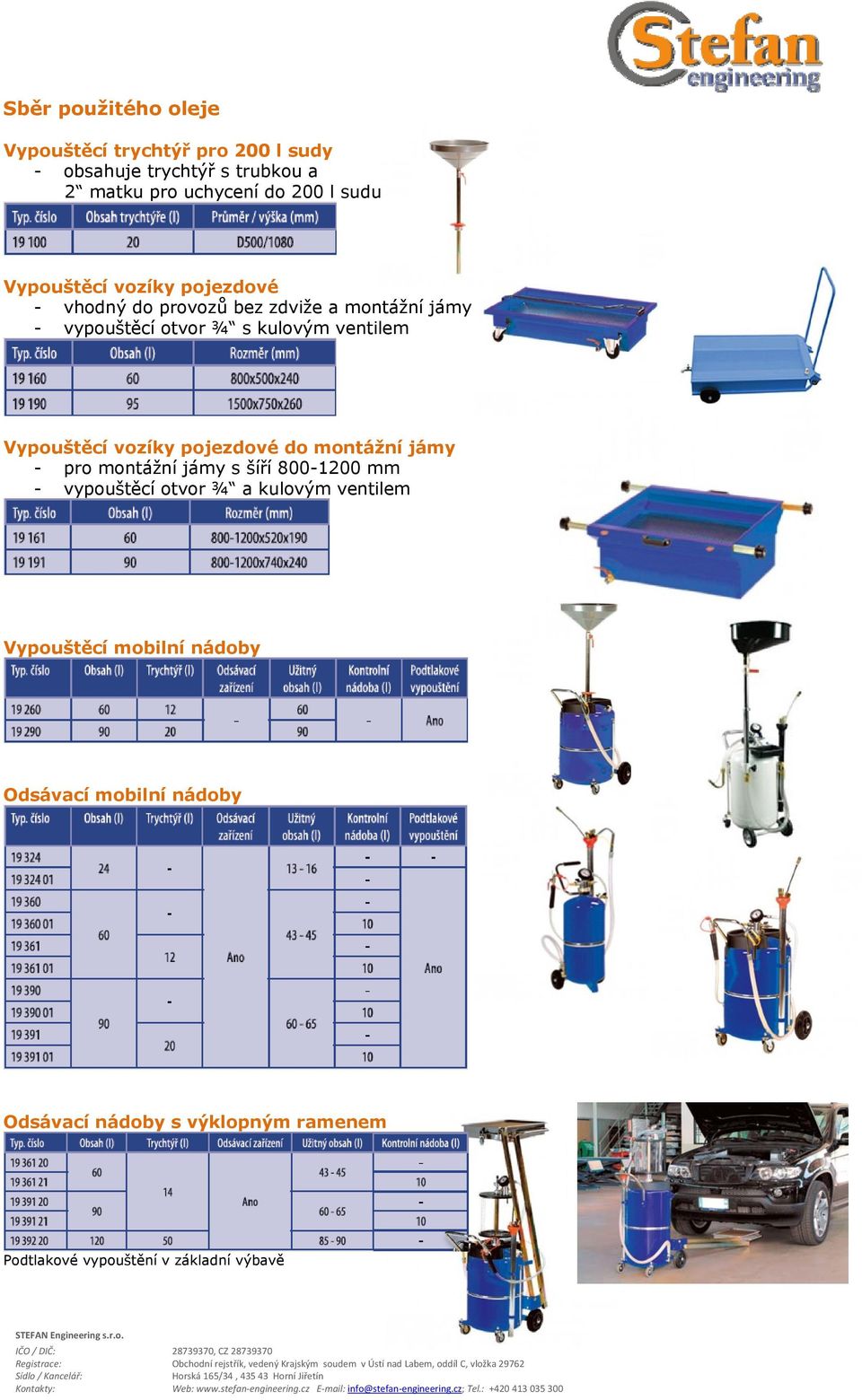

14 Sběr použitého oleje Vypouštěcí trychtýř pro 200 l sudy - obsahuje trychtýř s trubkou a 2 matku pro uchycení do 200 l sudu Vypouštěcí vozíky pojezdové - vhodný do provozů bez zdviže a montážní jámy - vypouštěcí otvor ¾ s kulovým ventilem Vypouštěcí vozíky pojezdové do montážní jámy - pro montážní jámy s šíří mm - vypouštěcí otvor ¾ a kulovým ventilem Vypouštěcí mobilní nádoby Odsávací mobilní nádoby Odsávací nádoby s výklopným ramenem Podtlakové vypouštění v základní výbavě

15 Odsávací sestava pro montážní jámu M1 Typ. č Zařízení umožňující pohodlný sběr použitého oleje v montážní jámě. Výhodou zařízení je možnost pohybu pojezdové vany po celé délce montážní jámy nezávisle na odsávacím zařízení. Při odsávání se napojí vana rychlospojkou na odsávací hadici a pneu čerpadlo přečerpá olej přímo do sběrné nádrže. Zařízení obsahuje: pojezdová vana 60 l pro montážní jámy od mm, rychlospojka pro připojení odsávací hadice, tlaková odsávací hadice 3/4, 2 m dlouhá, odsávací pneumatické čerpadlo NDP15 BAN, propojovací hadice 1/2-1.5 m dlouhá k potrubí, úpravná jednotka stl. vzduchu vč. tlakové hadice a propoj. materiálu. Vhodné pro servisy nákladní aut. pro velmi znečištěné oleje i se směsí s PHM. Typ. č nejpoužívanější sestava Jako s pneu pístovým čerpadlem typ s pojezdovou vanou 60l. Vhodné pro servisy osobních a dodávkových aut a pro středně znečištěné oleje i se směsí s PHM. Odsávací a vypouštěcí nádoby pro motorky Filtrační elektrická sestava Odsávací nádoby elektrické

16 Horská Horní Jiřetín
