1 Rozšíření datové základny pro řízení výroby Pro rozšíření datové základny v rámci předmětu řízení výroby jsme připravili součástku z oblasti strojírenské výroby. Konkrétně se jedná o kryt pily na beton. V následujících odstavcích je popsán specifický způsob výroby dané součástky. Technická dokumentace je vytvořena v prostředí programu Pro/Engineer, který je v současné době jedním z nejpoužívanějších softwaru ve strojírenském průmyslu. Kompletní dokumentace se skládá z několika 2D výkresů a 3D modelů. Jejich výřez je znázorněn v následující části. Software přímo umožňuje uložení výkresů ve formě modelů, které se předávají přímo obráběcím zařízením. Ty už pak zpracovávají výsledný polotovar přesně dle modelu. Odpadá zde nutnost tyto zařízení složitě programovat. Aby bylo možno s pomocí pily na beton řezat beton po relativně dlouhou dobu je nutné toto zařízení kvalitně chladit. K tomuto účelu slouží náš výrobek. Za pomocí dvou trysek je na kotouč pily skrz kryt pily přiváděna neustále voda, která zajišťuje dostatečné chlazení. Výsledné zařízení se skládá z několika komponent, tak jak je to definováno v kusovníku. Hlavní část krytu je opracována pomocí laseru, kterým je ořezána do výsledného tvaru. Následně jsou za pomoci flowdrilu vyvrtány všechny potřebné otvory. Hlavní část krytu pily je následně na ohýbačce ohnuta do potřeného tvaru. Podobně se vyrábí i druhá menší část krytu pily, která je na konci výroby k hlavní části přišroubována. Nesmíme také opomenout svařování ohybů a oka a následnou kontrolu těchto svarů. Pak se provádí odmaštění a práškové lakování všech subkomponent. Poté jsou do výrobku nalepeny trysky, které slouží k přivedení vody, přímo na kotouč pily. Výsledný výrobek je po zkompletování nutné opatřit bezpečnostními symboly a provést výstupní kontrolu. V poslední fázi je výrobek zabalen a uložen do přepravního kontejneru. Kompletní výrobní postup a technologie je popsána v následujících tabulkách: Kusovník

Technická dokumentace je vytvořena v prostředí programu Pro/Engineer, který je v současné době jedním z nejpoužívanějších softwaru ve strojírenském průmyslu.

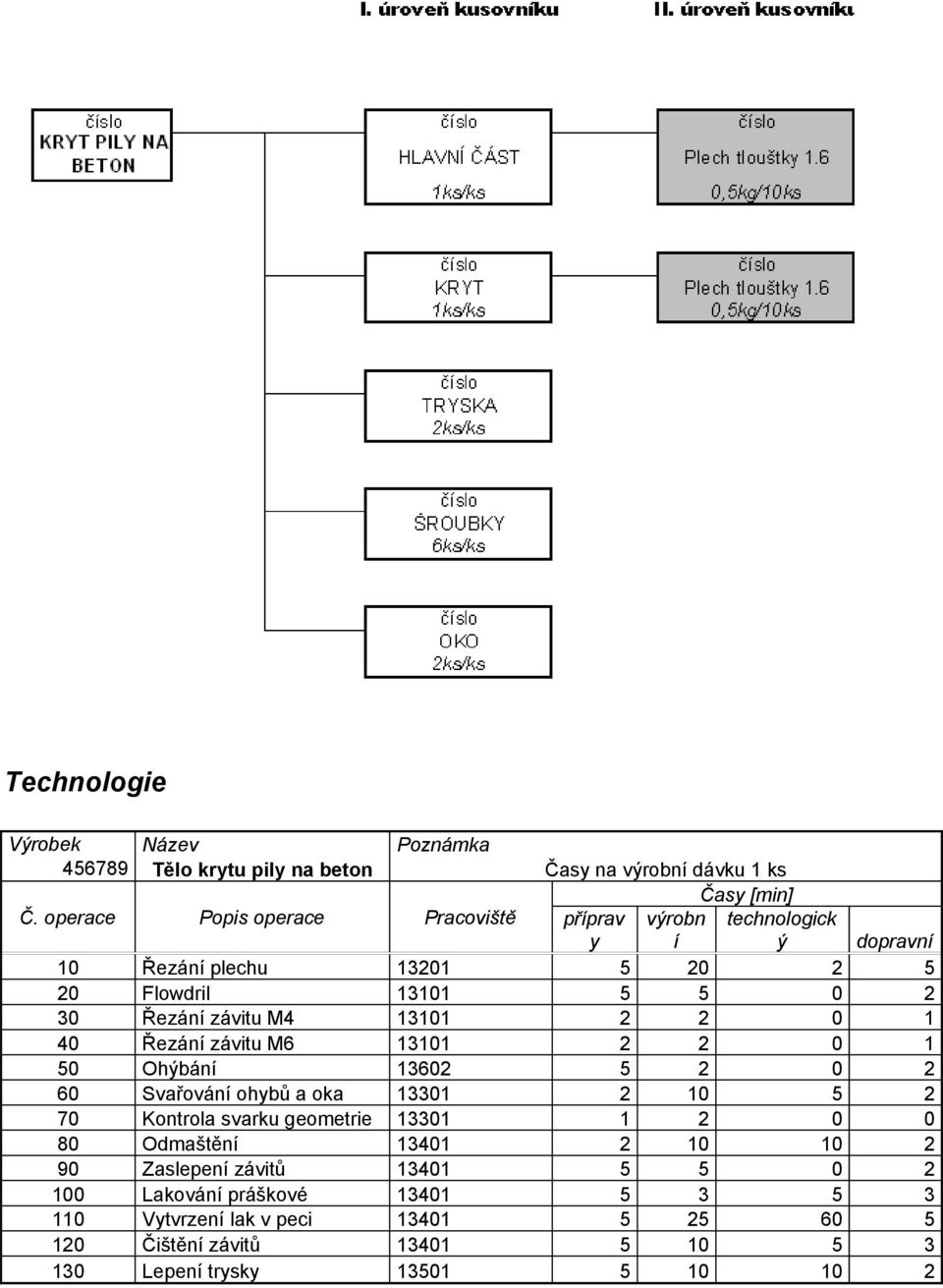

2 Technologie Výrobek Název Poznámka Tělo krytu pily na beton Časy na výrobní dávku 1 ks Časy [min] Č. operace Popis operace Pracoviště příprav výrobn technologick y í ý dopravní 10 Řezání plechu Flowdril Řezání závitu M Řezání závitu M Ohýbání Svařování ohybů a oka Kontrola svarku geometrie Odmaštění Zaslepení závitů Lakování práškové Vytvrzení lak v peci Čištění závitů Lepení trysky

13101 2 2 0 1 40 Řezání závitu M6 13101 2 2 0 1 50 Ohýbání 13602 5 2 0 2 60 Svařování ohybů a oka 13301 2 10 5 2 70 Kontrola svarku geometrie 13301 1 2 0 0

3 Výrobek Název Poznámka Čelo krytu na beton Časy na výrobní dávku 1 ks Výrobek Č. operace Popis operace Pracoviště příprav výrobn technologick y í ý dopravní 10 Řezání plechu Svařování oka Odmašťování Lakování práškové Vytvrzení laku Lepení trysky Výrobek Název Poznámka Kryt pily na beton Časy na výrobní dávku 1 ks Časy [min] Č. operace Popis operace Pracoviště příprav výrobn technologick y í ý dopravní 10 Lepení těsnění Přišroubování čela Lepení bezpečnostních symbolů Výstupní kontrola Uložení do přepravního kontejneru Střediska podniku Číslo střediska Název střediska Logistiky a skladového 900 hospodářství 910 Sklad ZM (základních materiálů) 920 Sklad HV (hotových výrobků) 930 Sklad polotovarů 940 Sklad zboží 950 Sklad obalů 960 Sklad nakupovaných komponent 970 Sklad obalů a obalové technologie 1000 Středisko nákupu 1100 Středisko prodeje 1200 Prodejny 1300 Výrobní středisko 1310 Přípravna 1320 Řezných nástrojů a technologie 1330 Svařovacích nástrojů 1340 Lakovna (prášková technologie) 1350 Nářadí 1360 Obráběcích strojů 1370 Výstupní kontrola 1400 Balící linka

3 5 2 50 Vytvrzení laku 13401 5 25 60 5 60 Lepení trysky 13501 5 10 10 2 Výrobek Název Poznámka 45678910 Kryt pily na beton Časy na výrobní dávku 1 ks Časy [min] Č.

4 1500 Středisko dopravy 1600 Středisko správy Pracoviště Středisko Číslo stroje Jméno Krátké označení Počet Flowdrill FLWD Laserová řezačka LASER Svařovací souprava EX100 SVA Lakovací linka SC 540 LAKOVL Montážní linka MONT Stříhací automat 1 STAUT Ohýbačka STAUTOH Pracoviště výstupní kontroly KONT Balící automat GBI 320 BALAUT 1 Technická dokumentace

linka SC 540 LAKOVL1 1 1350 13501 Montážní linka MONT3 1 1360 13601 Stříhací automat 1 STAUT 2 1 1360 13602 Ohýbačka
