1 Betonové transformační stanice typu Reliable innovation. Personal solutions.

2 Betonové transformační stanice Popis Transformační stanice typu jsou určeny pro kabelové sítě využívané energetickými a průmyslovými společnostmi. Díky specifické konstrukci je možno navrhovat širokou škálu verzí. Velikost transformovny a uspořádání vnitřních zařízení záleží na jejich počtu a typu. Proto jsou transformovny mimořádně vhodné pro obytné budovy a průmyslové objekty, kde je potřeba větší množství energie a kde jsou použity složité redundantní systémy dodávky energie. Vnitřní zařízení Transformovny jsou standardně navrženy pro olejové transformátory, VN rozváděče Ormazabal izolované plynem SF 6 nebo vzduchem a nízkonapěťové rozváděče. Konstrukce Skelet tvoří tři části: vodotěsný a plynotěsný kabelový sklep, korpus a střecha všechny tři části jsou vyrobeny z železobetonu s pevností C35/45 dle EN Typická transformovna je rozdělena na prostory pro rozváděče VN, rozváděč NN a transformátor. Prostor pro VN může být dále rozdělen v případě, že k části VN má mít přístup více než jeden uživatel. Střecha transformovny není ke stěnám kotvena, takže se může mírně nadzvednout v případě náhlého zvýšení tlaku uvnitř stanice v případě závady. Každý prostor má vlastní dveře. Poklop v podlaze usnadňuje přístup do sklepa pro kabely. Chlazení a větrání transformovny je zajištěno větracími mřížemi umístěnými ve dveřích a stěnách skeletu (IP43) a rovněž štěrbinami mezi stěnami a střechou. Dveře a rošty jsou vyrobeny z galvanizovaného ocelového plechu nebo z hliníku a opatřeny povrchovou úpravou práškovou barvou v požadovaném odstínu. Stěny a podlaha jsou instalovány na kabelovém sklepě, jenž obsahuje olejovou vanu pod oddělením pro transformátor. Vodotěsné a plynotěsné kabelové prostory umožňují vedení kabelů VN a NN i uzemnění uvnitř transformovny. Zvedací oka střechy Zvedací oka hlavního skeletu Usazovací šrouby Zvedací oka hlavního skeletu Usazovací šrouby Zvedací oka sklepu na kabely Bezpečnost Transformovny odpovídají předpisům EU o ochraně před obloukovým výbojem. To znamená, že jejich konstrukce zajišťuje maximální bezpečnost pracovníků obsluhy i kolemjdoucích v případě obloukového zkratu. Tyto zkoušky byly stvrzeny nezávislými zkušebnami dle normy IEC Transformovny mají osvědčení Instytutu Energetyki se sídlem ve Varšavě a schválení Instytutu Techniki Budowlanej. Ochrana životního prostředí Vany na olej v odděleních transformátorů jsou navrženy tak, aby pojmuly 100% oleje v transformátoru. Transformovny jsou vyrobeny z recyklovatelných materiálů ohleduplných k životnímu prostředí s certifikátem Państwowy Zakład Higieny. Požární odolnost Příslušné orgány prokázaly, že požární odolnost stěn bez otvorů a střech činí 120 minut (standard REI 120). Díky tomu lze transformovnu umístit přímo u hranice pozemku. Níže jsou uvedeny různé příklady minimálních vzdáleností mezi skeletem a sousední budovou nebo hranicí pozemku. Doprava a instalace Pro účely dopravy je skelet transformovny rozdělen na dvě části: kabelový sklep a korpus krytý střechou. Příslušnou technickou dokumentaci k výkopovým pracím a instalaci vám na vyžádání poskytne společnost Ormazabal. Zvedací oka sklepu na kabely Výpočet a provedení vnějšího uzemnění je povinností firmy provádějící montáž.

3 Betonové transformační stanice Technické informace Řada 250: šířka 2500 mm 300: šířka 3000 mm Konstrukční řada 250 a 300 umožňuje zvolit různou délku stanice od 2500 mm do 7500 mm po 100 mm. 250/ / / /600 Nejpoužívanější typy viz Rozměry a hmotnosti níže: Rozměry a hmotnosti 250 / 250 / 250 / 250 / 300 / 250/ 250 / 300 / 250 / 250 / 300 / 250 / 250 / Šířka [mm] Délka [mm]* Hloubka [mm] 760 Výška [mm] 3600 Viditelná výška [mm] 2840 Celková hmotnost [t] 13,2 14,3 15,5 16,1 20,7 18, ,2 22, ,3 27,1 30,7 Hmotnost střechy [t] 2,5 2,7 3 3,1 4,3 3,7 3,9 4,8 4,6 5,2 6,2 5,6 7,4 Sklep na kabely [t] 3,9 4,2 4,5 4,7 6,1 5,4 5,7 6,7 6,5 7,4 8,4 7,9 9,2 Skelety jsou charakteristické konstrukční flexibilitou umožňující upravit rozměry. (*) Jiné délky na dotaz. Elektrické konfigurace Skelety jsou navrženy pro rozváděče VN Ormazabal, pro typ cgmcosmos izolovaný plynem až do 25 kv, skříně ga-gae až do 25 kv, typ cgm.3 až do 40.5 kv a typ ea izolovaný vzduchem až do 25 kv. Typické konfigurace VN # Rozváděče NN [max výkony] Transformátor (olejový) [kva max] 250 / 250 / 250 / 250 / 300 / 250/ 250 / 300 / 250 / 250 / 300 / 250/ 250/ lp 2lv 2lp 2lv 3lp 3lv 2lp 2lv 3lp ## / x x12 3lp 3lv 3lp ## 2l2p 2l2v 2lsp ## 2l2p 2l2v 3lv + 3lv 2l2p ## 2l2v x x x x x 630 2x9 / 2x12 2x12 2x12 (#) Dle skříní cgmcosmos s plynovou izolací do 25 kv. (##) Dle skříní ea se vzduchovou izolací do 25 kv V případě jiných systémů skříní, např. ga-gae do 25 kv, cgm.3 do 40.5 kv je nutná konzultace se spol. Ormazabal. Poznámka: v případě jiných konfigurací je nutná konzultace se spol. Ormazabal. Kde: l = Skříň / funkce přívodu p = Skříň / funkce pojistkové ochrany v = Skříň / funkce ochrany s vakuovým přerušovačem s = Skříň / funkce spínače přípojnic

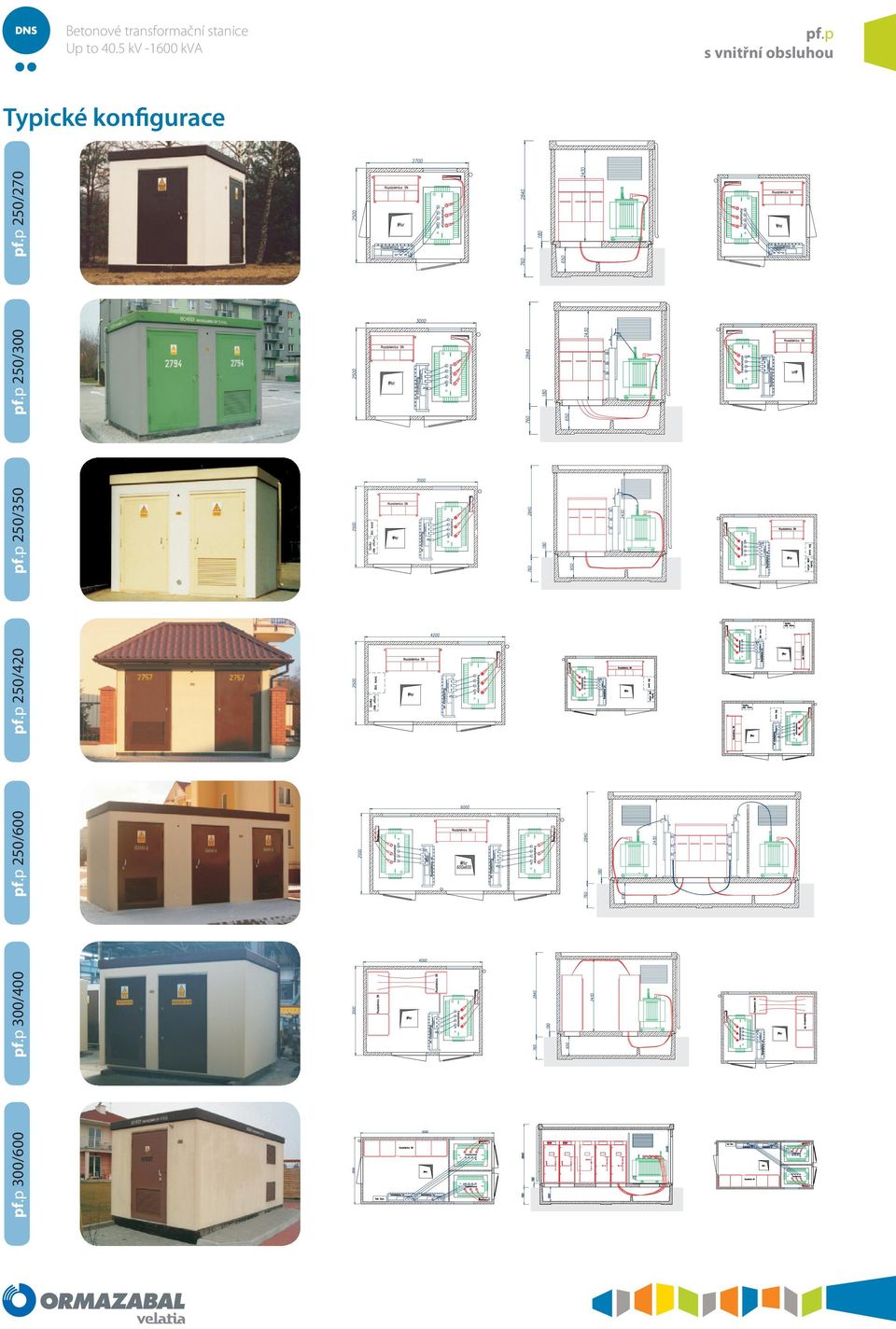

4 Betonové transformační stanice 300/ / / / / / /270 Typické konfigurace

5 Betonové transformační stanice Komplexy Betonové skelety lze kombinovat a vytvořit z nich komplexy pro systémy dodávky energie vybavené zařízením, jako jsou např.: transformátory do 1600 kva, elektrické generátory či redundantní systémy dodávky energie. Kombinace skeletů o šířce 2500 mm nebo 3000 mm poskytuje dostatečný prostor k umístění různých zařízení pro dodávku energie. Každý projekt je přizpůsoben požadavkům klienta. Založení několika vzájemně zkombinovaných skeletů vyžaduje předchozí přípravu řádně vyrovnaných souvislých základů. Po založení skeletů jsou mezery mezi nimi utěsněny a jejich střechy spojeny hřebenovými taškami. Příklady modulárních řešení z : Přizpůsobení okolí Nízká pultová střecha; sklon: 0,5 Střechy Valbová střecha; sklon: 23 Za účelem přizpůsobení vzhledu transformoven okolí jsou v nabídce různé typy střech. Standard představuje pultová střecha z betonové desky opatřená nátěrem voděvzdornou barvou (atika je kryta barvou). Dále je opatřena plastovým okapem. v případě sedlové či valbové střechy je na betonové desce instalována střešní konstrukce krytá živičným šindelem, keramickými taškami či jinou požadovanou krytinou. Vysoká valbová střecha; sklon: 35 Sedlová střecha; sklon: 35 Barvy Níže jsou uvedeny standardní barevná řešení (jiné barvy k dispozici na vyžádání). Exteriér RAL 1013 Dveře a střecha RAL 8014 RAL 3003 RAL 5005 RAL 6016 Okapový systém: šedý či hnědý Exteriér RAL 9003 Exteriér RAL 7032

6 CA-342-CZ-1405
