ZAKRESLOVÁNÍ STŘECH...

Rozměr: px
Začít zobrazení ze stránky:

Download "ZAKRESLOVÁNÍ STŘECH..."

Transkript

1

2 OBSAH 1 ÚVOD ZAKRESLOVÁNÍ STŘECH... 6 Ploché střechy VAZNICOVÉ KONSTRUKCE STŘECH Jak nakreslit svislý příčný řez krovem? Jak nakreslit půdorys krovu Sedlové střechy? Jak číst výkresy krovu? VAZNÍKOVÉ KONSTRUKCE STŘECH ZAKRESLOVÁNÍ SCHODIŠŤ A RAMP Jak číst zobrazení schodiště? VÝKRESY STAVEBNÍCH ÚPRAV, PŘESTAVBY BUDOV, ADAPTACE VĚDOMOSTNÍ TEST: POUŢITÁ LITERATURA: REJSTŘÍK:

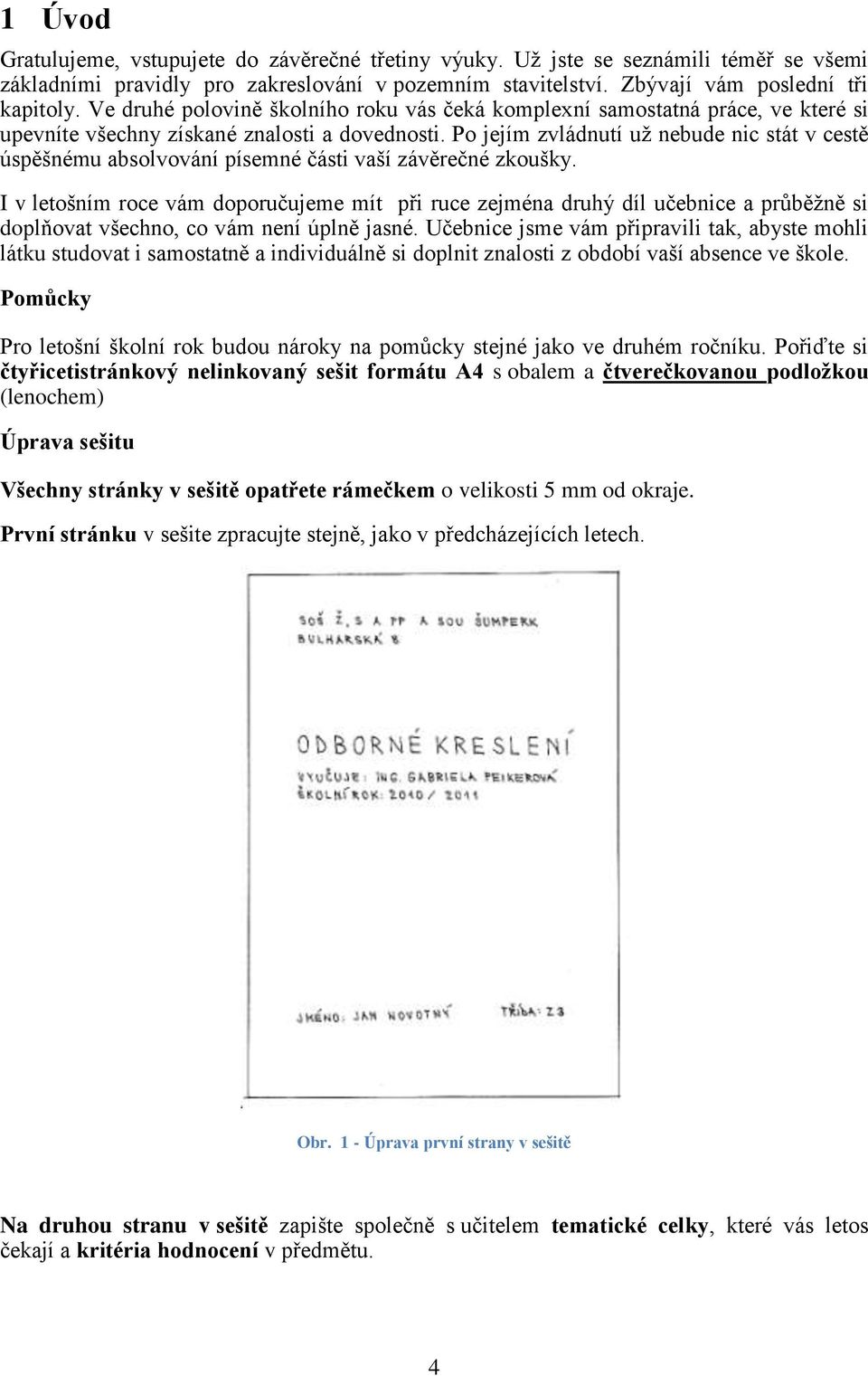

3 1 Úvod Gratulujeme, vstupujete do závěrečné třetiny výuky. Uţ jste se seznámili téměř se všemi základními pravidly pro zakreslování v pozemním stavitelství. Zbývají vám poslední tři kapitoly. Ve druhé polovině školního roku vás čeká komplexní samostatná práce, ve které si upevníte všechny získané znalosti a dovednosti. Po jejím zvládnutí uţ nebude nic stát v cestě úspěšnému absolvování písemné části vaší závěrečné zkoušky. I v letošním roce vám doporučujeme mít při ruce zejména druhý díl učebnice a průběţně si doplňovat všechno, co vám není úplně jasné. Učebnice jsme vám připravili tak, abyste mohli látku studovat i samostatně a individuálně si doplnit znalosti z období vaší absence ve škole. Pomŧcky Pro letošní školní rok budou nároky na pomůcky stejné jako ve druhém ročníku. Pořiďte si čtyřicetistránkový nelinkovaný sešit formátu A4 s obalem a čtverečkovanou podloţkou (lenochem) Úprava sešitu Všechny stránky v sešitě opatřete rámečkem o velikosti 5 mm od okraje. První stránku v sešite zpracujte stejně, jako v předcházejících letech. Obr. 1 - Úprava první strany v sešitě Na druhou stranu v sešitě zapište společně s učitelem tematické celky, které vás letos čekají a kritéria hodnocení v předmětu. 4

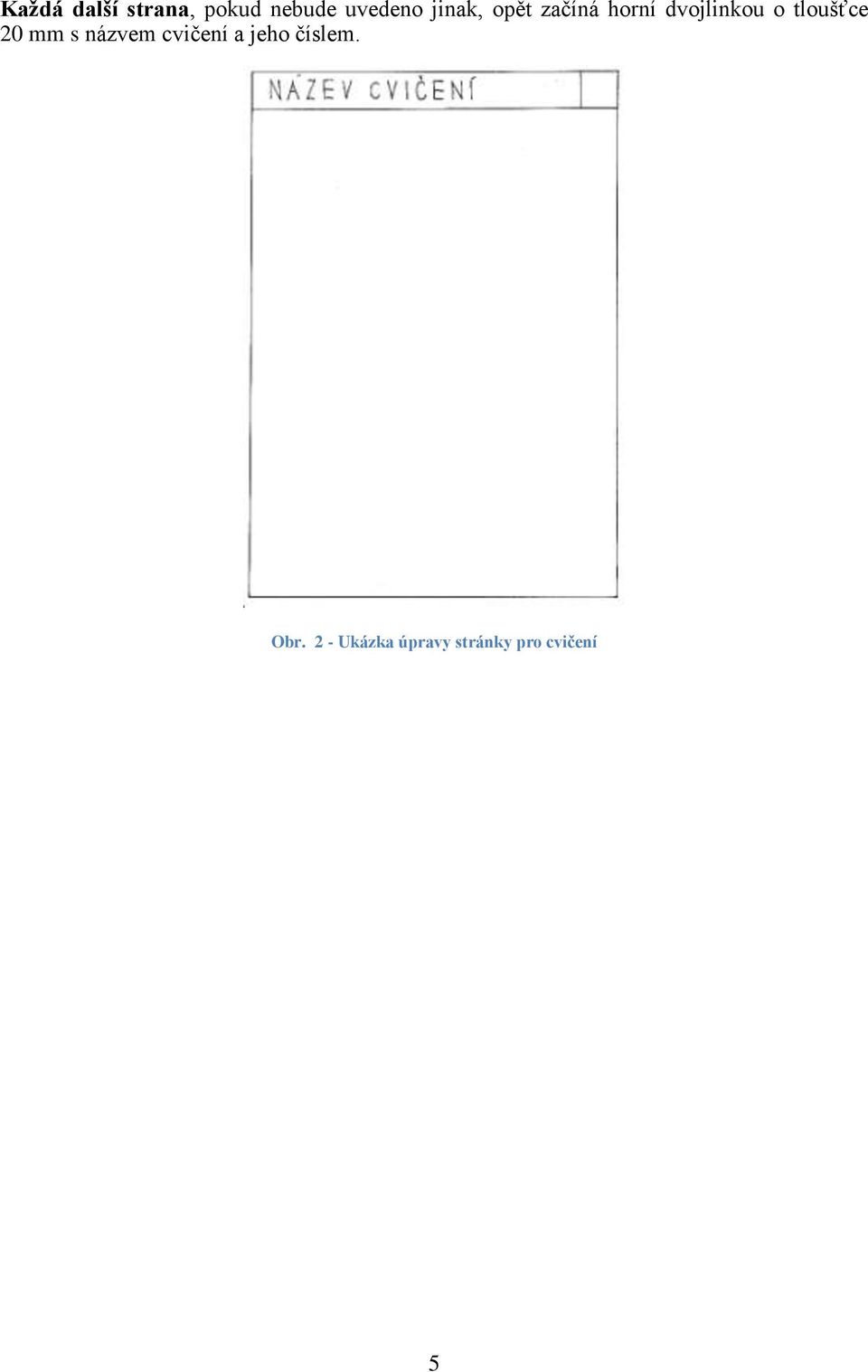

4 Kaţdá další strana, pokud nebude uvedeno jinak, opět začíná horní dvojlinkou o tloušťce 20 mm s názvem cvičení a jeho číslem. Obr. 2 - Ukázka úpravy stránky pro cvičení 5

5 2 Zakreslování střech CÍLE Po prostudování této kapitoly dokáţete: Vysvětlit principy zakreslování střešních plášťů plochých a sklonitých střech v půdorysu i svislém řezu. Zakreslit půdorys a svislý řez ploché střechy. Číst výkresy střech a jejich podrobností. Vysvětlit princip zakreslování krovu vaznicové soustavy v půdorysu a svislém řezu. Zakreslit podle vzoru půdorys a svislý řez stojatou stolicí s důrazem na vzájemnou provázanost jednotlivých zobrazení. Číst stavební výkresy jednotlivých krokevních a vaznicových soustav, pojmenovat jejich prvky. Střechy jsou konstrukce, které tvarově ukončují objekt v horní části budovy. Jejich hlavním úkolem je chránit budovu proti povětrnostním vlivům. Skládají se z nosné konstrukce střechy a části nenosné, tzv. střešního pláště. Podle sklonu se střechy rozdělují na: Ploché se sklonem Šikmé se sklonem Strmé se sklonem nad 45 Podle konstrukčního řešení se rozlišují střechy: Jednoplášťové - Mezi vnitřním a vnějším prostorem je jen jedno souvrství střešního pláště. Dvouplášťové a víceplášťové - Mezi vnitřním a vnějším prostorem jsou umístěny dva nebo více plášťů, které jsou od sebe odděleny průběţnou větranou vzduchovou mezerou. Z hlediska kreslení se rozlišují střechy z hlediska konstrukce i sklonu. Pro kaţdou skupinu existují speciální pravidla pro zakreslování. 6

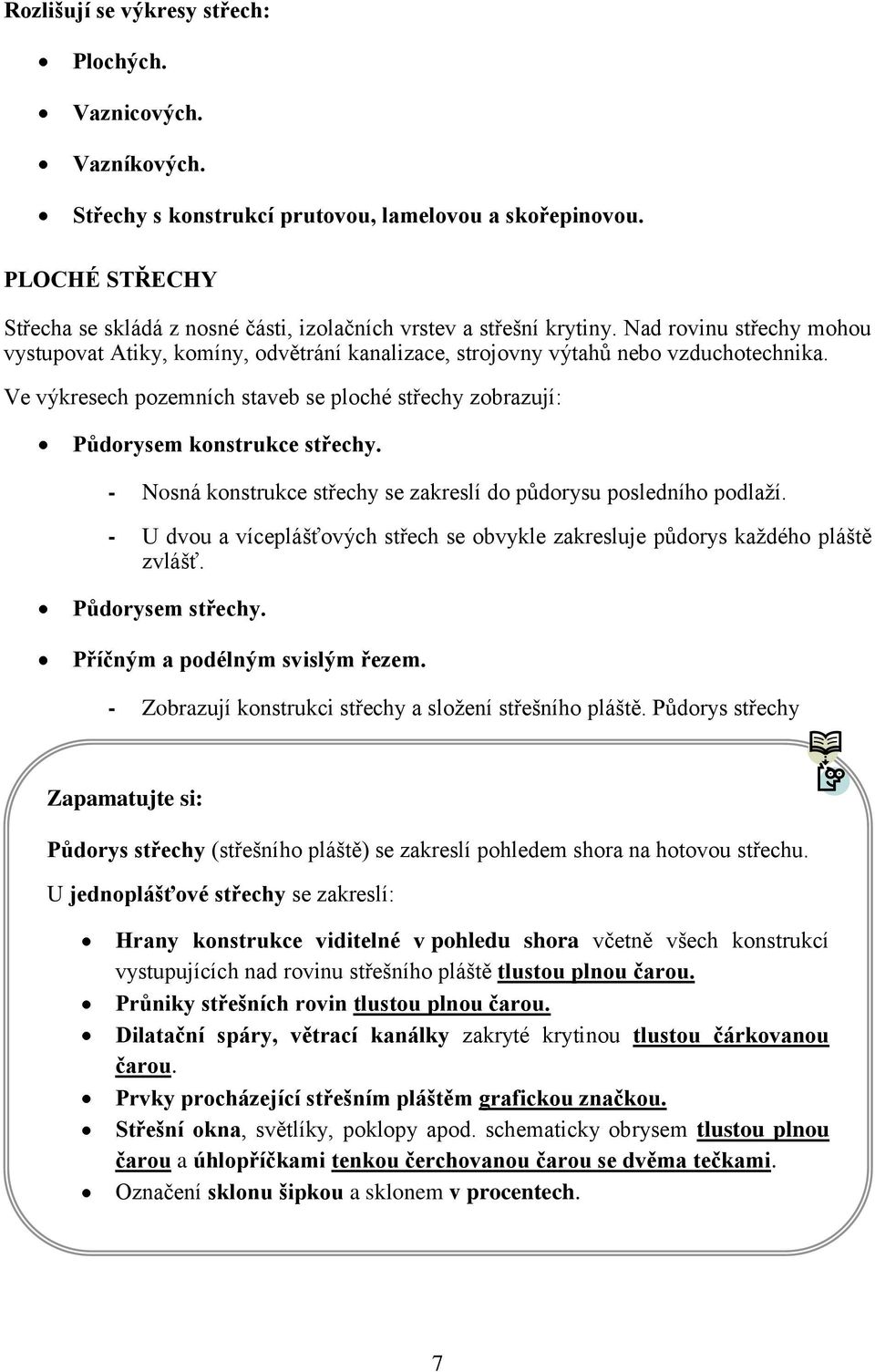

6 Rozlišují se výkresy střech: Plochých. Vaznicových. Vazníkových. Střechy s konstrukcí prutovou, lamelovou a skořepinovou. PLOCHÉ STŘECHY Střecha se skládá z nosné části, izolačních vrstev a střešní krytiny. Nad rovinu střechy mohou vystupovat Atiky, komíny, odvětrání kanalizace, strojovny výtahů nebo vzduchotechnika. Ve výkresech pozemních staveb se ploché střechy zobrazují: Pŧdorysem konstrukce střechy. - Nosná konstrukce střechy se zakreslí do půdorysu posledního podlaţí. - U dvou a víceplášťových střech se obvykle zakresluje půdorys kaţdého pláště zvlášť. Pŧdorysem střechy. Příčným a podélným svislým řezem. - Zobrazují konstrukci střechy a sloţení střešního pláště. Půdorys střechy Zapamatujte si: Pŧdorys střechy (střešního pláště) se zakreslí pohledem shora na hotovou střechu. U jednoplášťové střechy se zakreslí: Hrany konstrukce viditelné v pohledu shora včetně všech konstrukcí vystupujících nad rovinu střešního pláště tlustou plnou čarou. Prŧniky střešních rovin tlustou plnou čarou. Dilatační spáry, větrací kanálky zakryté krytinou tlustou čárkovanou čarou. Prvky procházející střešním pláštěm grafickou značkou. Střešní okna, světlíky, poklopy apod. schematicky obrysem tlustou plnou čarou a úhlopříčkami tenkou čerchovanou čarou se dvěma tečkami. Označení sklonu šipkou a sklonem v procentech. 7

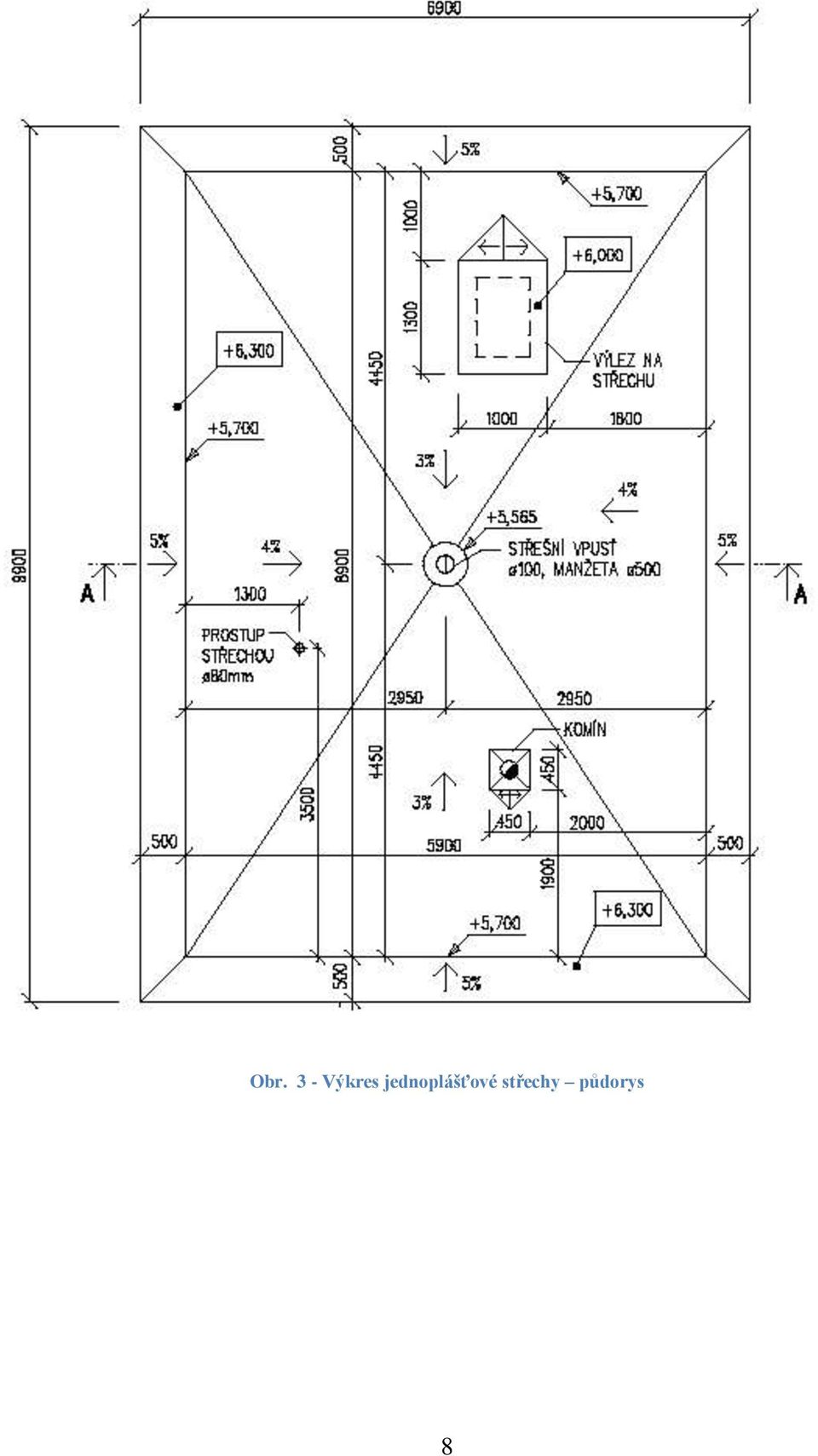

7 Obr. 3 - Výkres jednoplášťové střechy pŧdorys 8

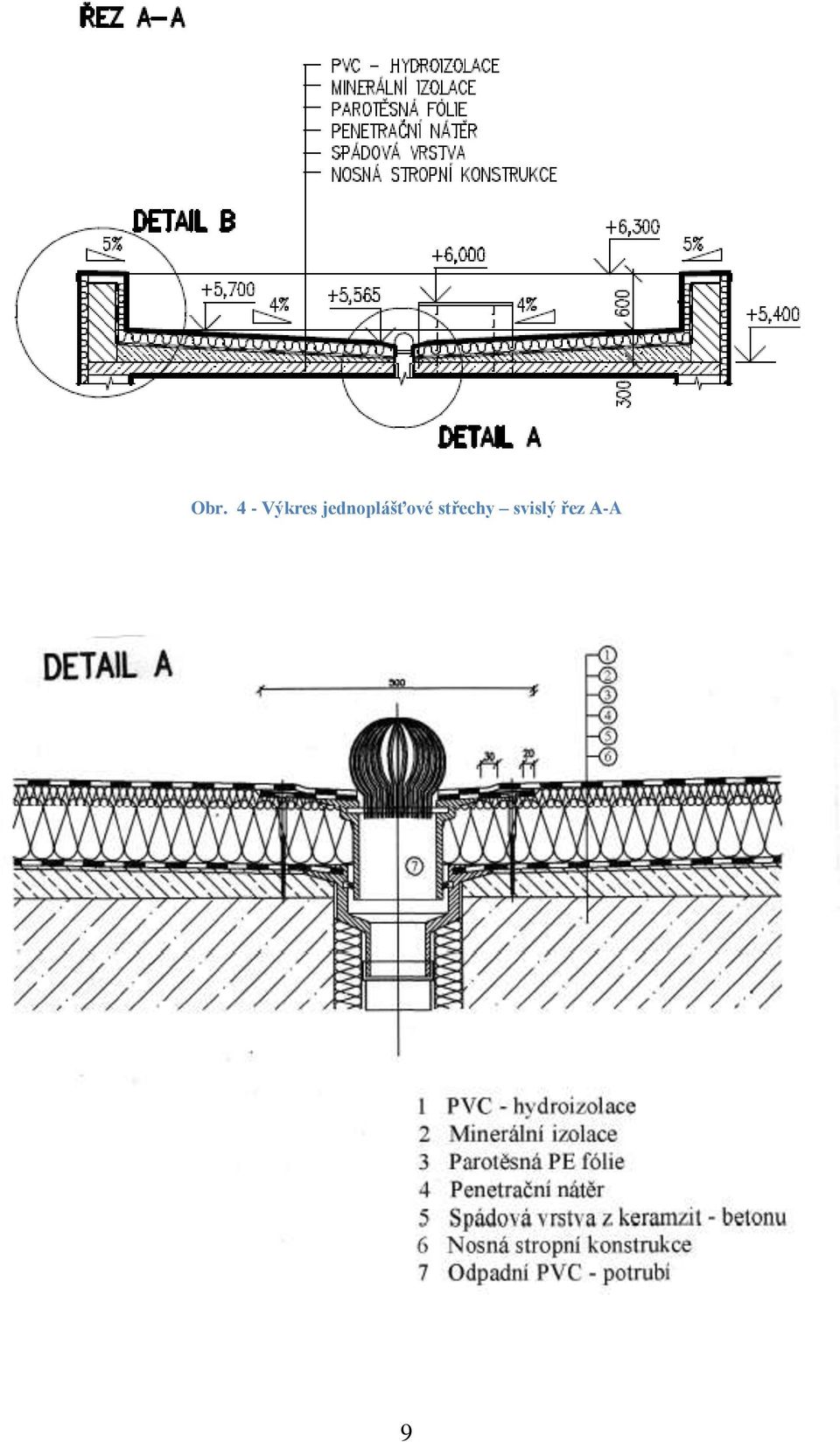

8 Obr. 4 - Výkres jednoplášťové střechy svislý řez A-A 9

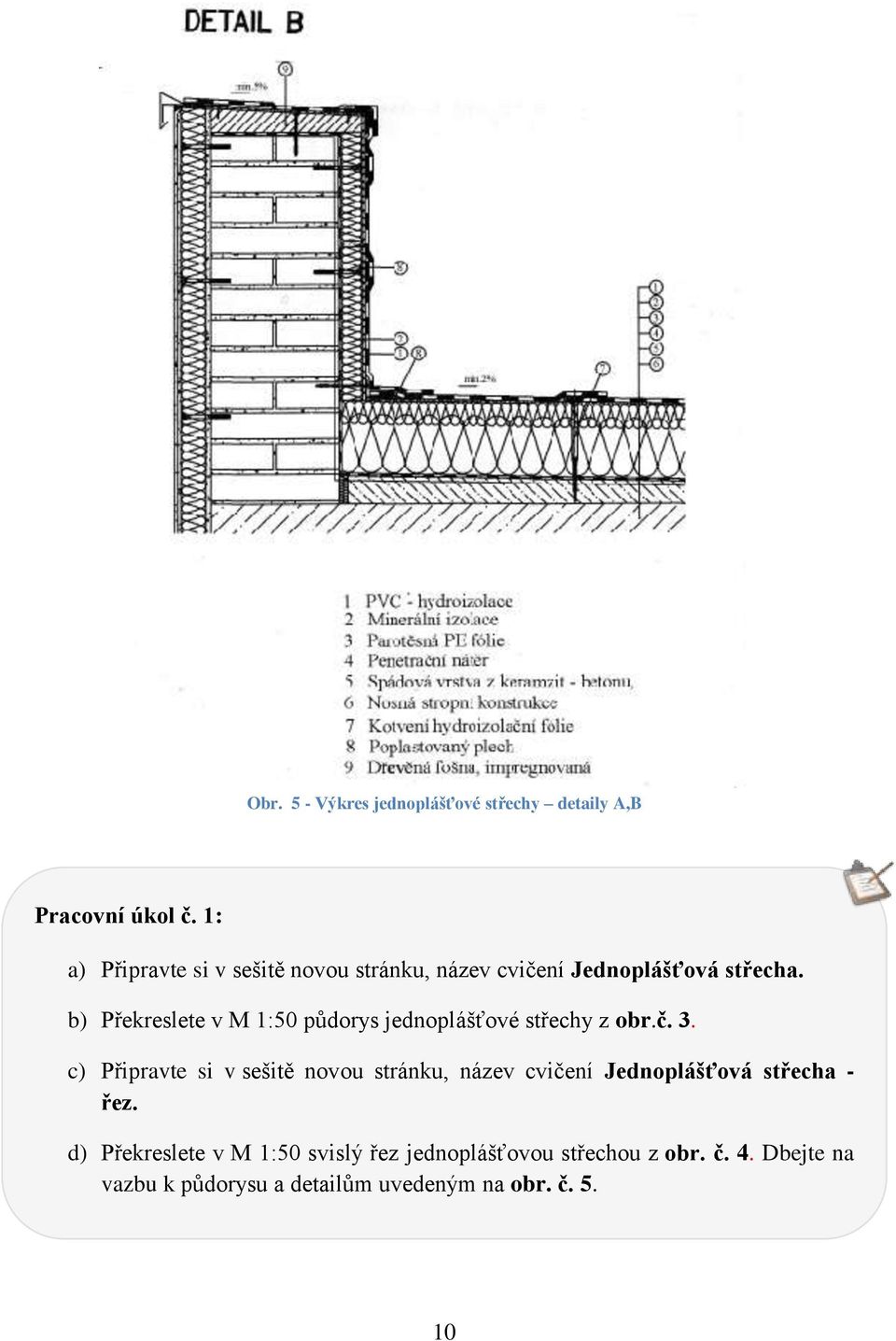

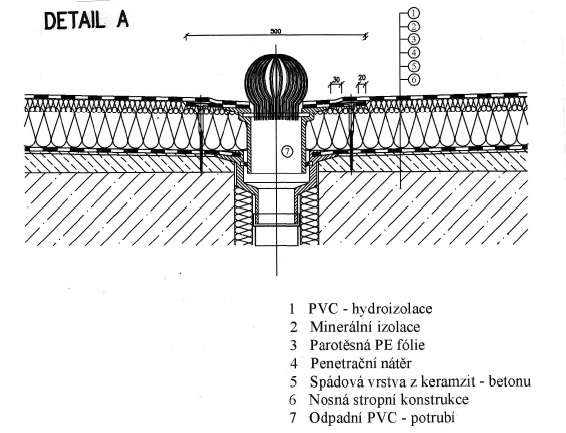

9 Obr. 5 - Výkres jednoplášťové střechy detaily A,B Pracovní úkol č. 1: a) Připravte si v sešitě novou stránku, název cvičení Jednoplášťová střecha. b) Překreslete v M 1:50 půdorys jednoplášťové střechy z obr.č. 3. c) Připravte si v sešitě novou stránku, název cvičení Jednoplášťová střecha - řez. d) Překreslete v M 1:50 svislý řez jednoplášťovou střechou z obr. č. 4. Dbejte na vazbu k půdorysu a detailům uvedeným na obr. č

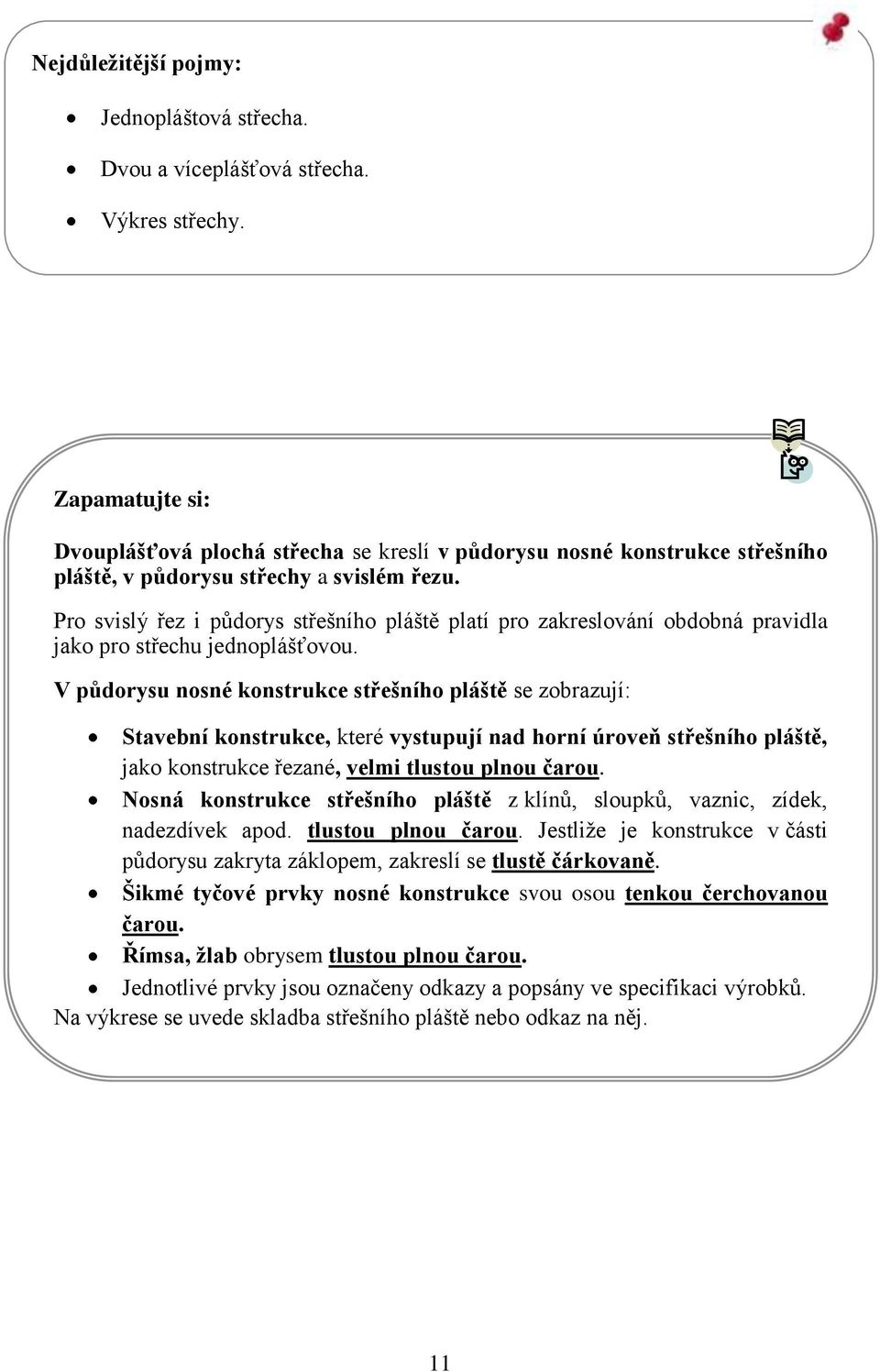

10 Nejdŧleţitější pojmy: Jednopláštová střecha. Dvou a víceplášťová střecha. Výkres střechy. Zapamatujte si: Dvouplášťová plochá střecha se kreslí v pŧdorysu nosné konstrukce střešního pláště, v pŧdorysu střechy a svislém řezu. Pro svislý řez i půdorys střešního pláště platí pro zakreslování obdobná pravidla jako pro střechu jednoplášťovou. V pŧdorysu nosné konstrukce střešního pláště se zobrazují: Stavební konstrukce, které vystupují nad horní úroveň střešního pláště, jako konstrukce řezané, velmi tlustou plnou čarou. Nosná konstrukce střešního pláště z klínů, sloupků, vaznic, zídek, nadezdívek apod. tlustou plnou čarou. Jestliţe je konstrukce v části půdorysu zakryta záklopem, zakreslí se tlustě čárkovaně. Šikmé tyčové prvky nosné konstrukce svou osou tenkou čerchovanou čarou. Římsa, ţlab obrysem tlustou plnou čarou. Jednotlivé prvky jsou označeny odkazy a popsány ve specifikaci výrobků. Na výkrese se uvede skladba střešního pláště nebo odkaz na něj. 11

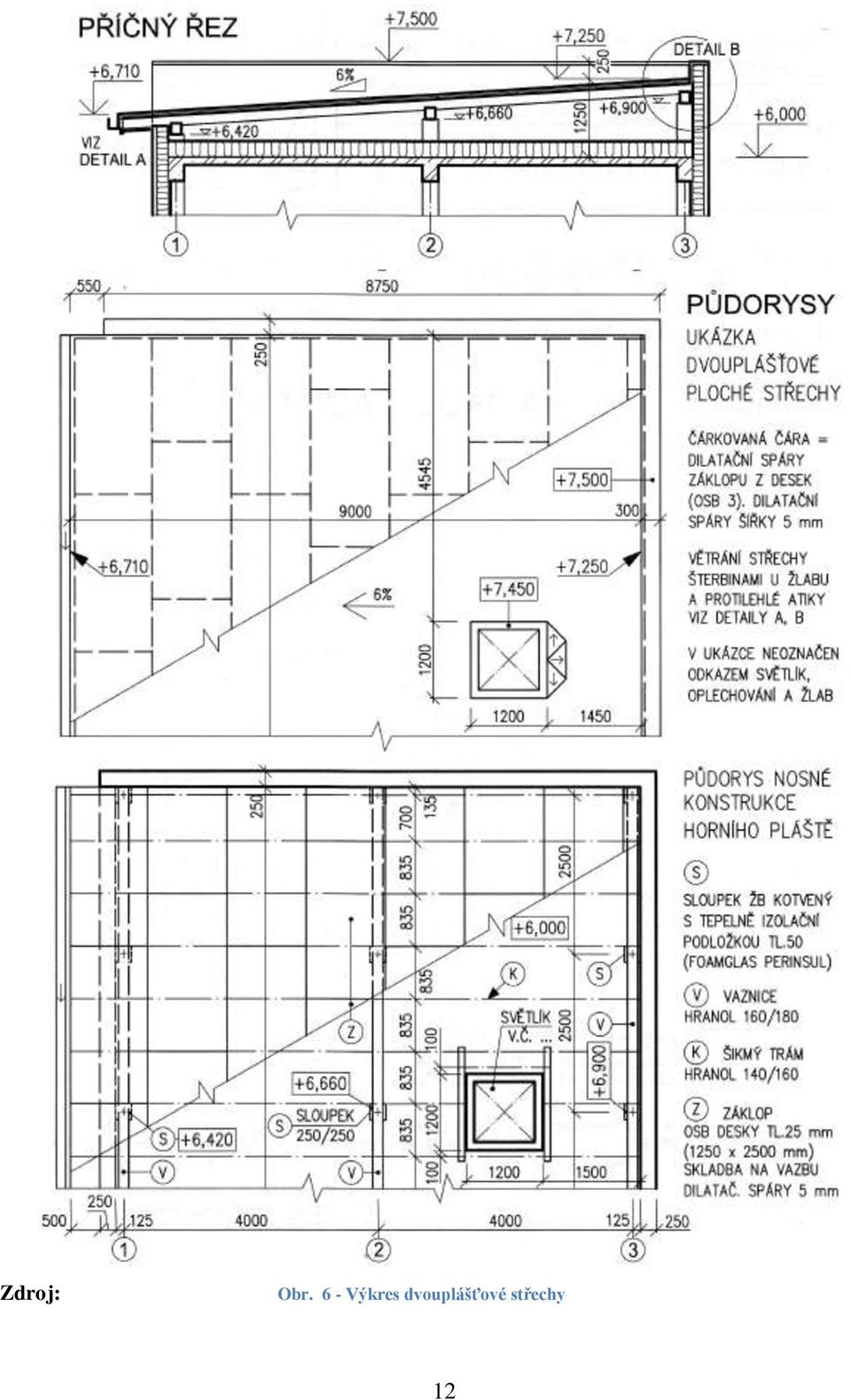

11 Zdroj: Obr. 6 - Výkres dvouplášťové střechy 12

12 3 Vaznicové konstrukce střech Vaznicové soustavy jsou tvořeny tzv. krovem. Zopakujte si: Zopakujte si z předmětu technologie druhy vaznicových soustav a základní názvosloví. Vysvětlete pojmy sloupek, vaznice, vazní trám, pozednice, vzpěra, rozpěra, kleštiny, pásky, krokev, plná vazba, prázdná vazba. Popište jednotlivé prvky na obr. 7. Obr. 7 - Příčný řez krovem v plné vazbě 13

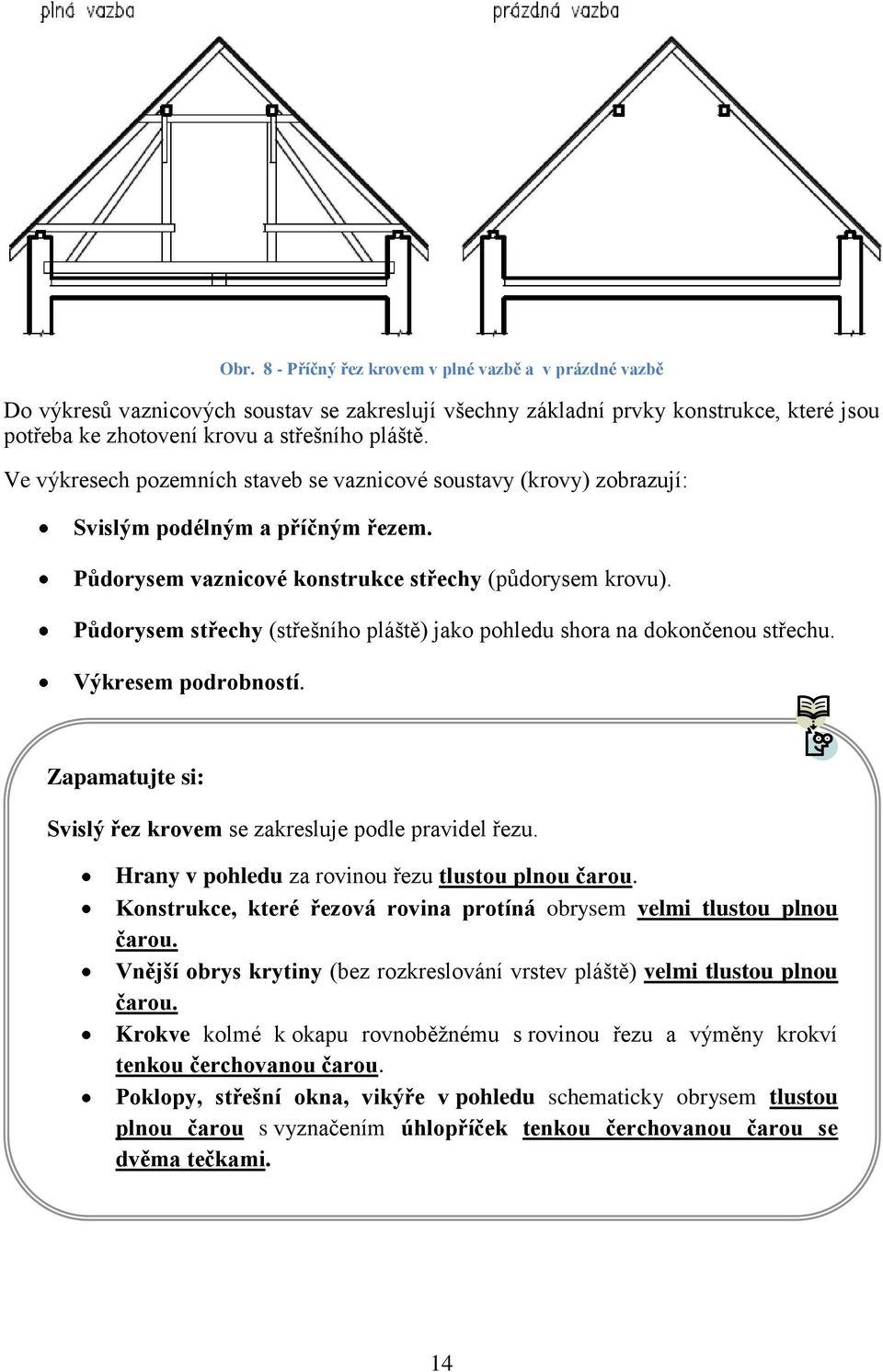

13 Obr. 8 - Příčný řez krovem v plné vazbě a v prázdné vazbě Do výkresů vaznicových soustav se zakreslují všechny základní prvky konstrukce, které jsou potřeba ke zhotovení krovu a střešního pláště. Ve výkresech pozemních staveb se vaznicové soustavy (krovy) zobrazují: Svislým podélným a příčným řezem. Pŧdorysem vaznicové konstrukce střechy (půdorysem krovu). Pŧdorysem střechy (střešního pláště) jako pohledu shora na dokončenou střechu. Výkresem podrobností. Zapamatujte si: Svislý řez krovem se zakresluje podle pravidel řezu. Hrany v pohledu za rovinou řezu tlustou plnou čarou. Konstrukce, které řezová rovina protíná obrysem velmi tlustou plnou čarou. Vnější obrys krytiny (bez rozkreslování vrstev pláště) velmi tlustou plnou čarou. Krokve kolmé k okapu rovnoběţnému s rovinou řezu a výměny krokví tenkou čerchovanou čarou. Poklopy, střešní okna, vikýře v pohledu schematicky obrysem tlustou plnou čarou s vyznačením úhlopříček tenkou čerchovanou čarou se dvěma tečkami. 14

14 Pŧdorys vaznicové konstrukce střechy (krovu) Obr. 9 - Pŧdorys krovu a Příčný řez krovem (sedlová střecha) 15

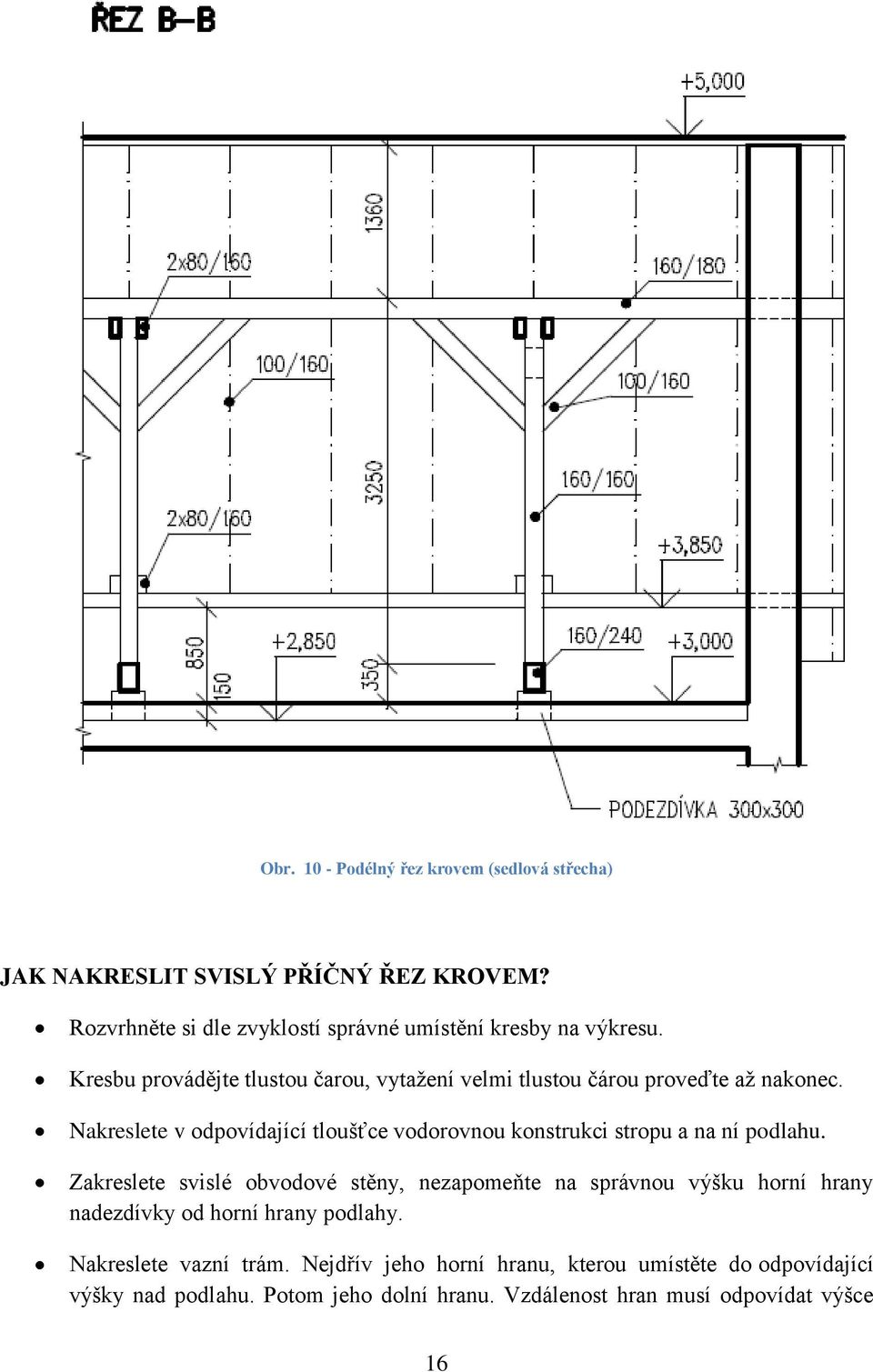

15 Obr Podélný řez krovem (sedlová střecha) JAK NAKRESLIT SVISLÝ PŘÍČNÝ ŘEZ KROVEM? Rozvrhněte si dle zvyklostí správné umístění kresby na výkresu. Kresbu provádějte tlustou čarou, vytaţení velmi tlustou čárou proveďte aţ nakonec. Nakreslete v odpovídající tloušťce vodorovnou konstrukci stropu a na ní podlahu. Zakreslete svislé obvodové stěny, nezapomeňte na správnou výšku horní hrany nadezdívky od horní hrany podlahy. Nakreslete vazní trám. Nejdřív jeho horní hranu, kterou umístěte do odpovídající výšky nad podlahu. Potom jeho dolní hranu. Vzdálenost hran musí odpovídat výšce 16

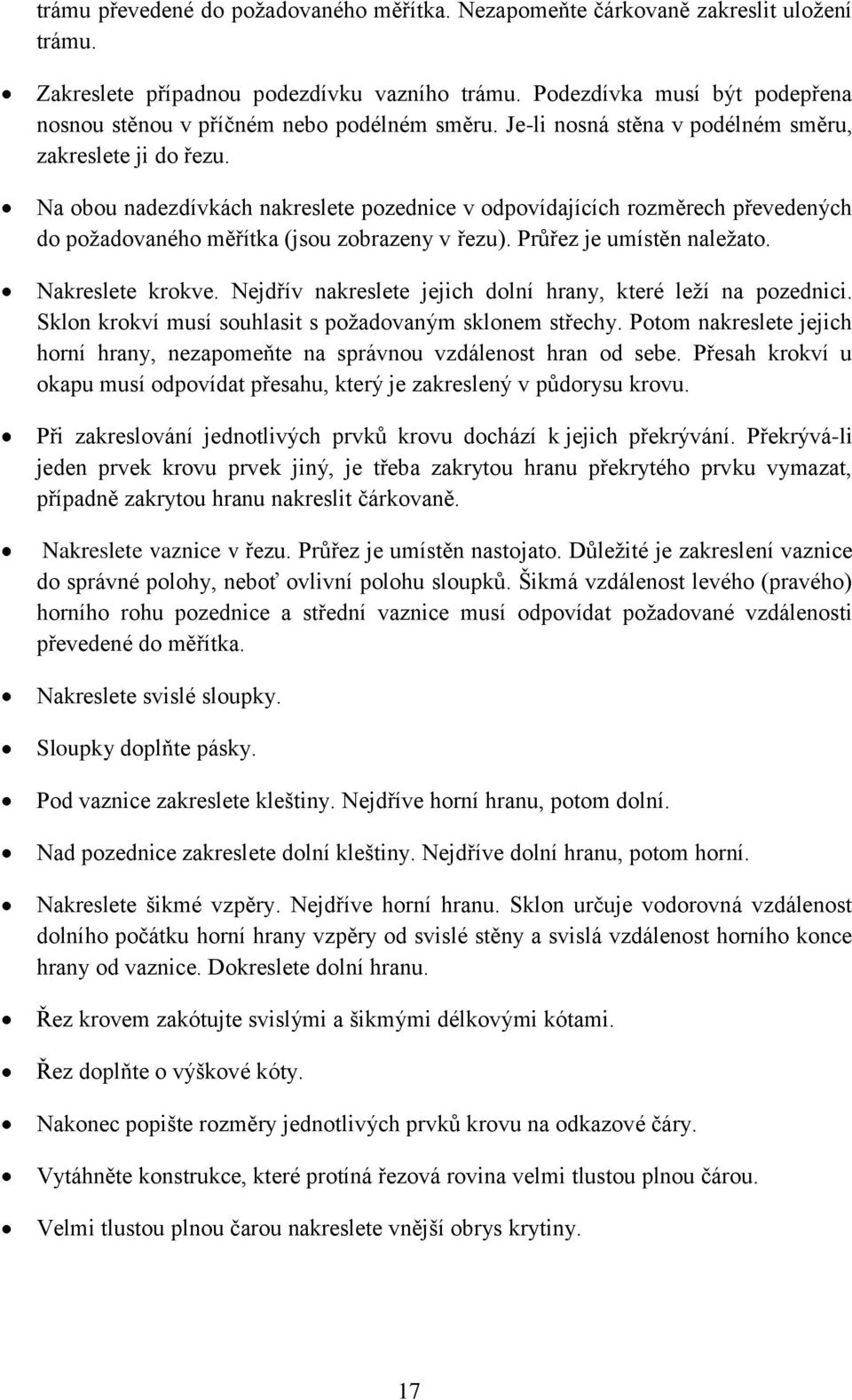

16 trámu převedené do poţadovaného měřítka. Nezapomeňte čárkovaně zakreslit uloţení trámu. Zakreslete případnou podezdívku vazního trámu. Podezdívka musí být podepřena nosnou stěnou v příčném nebo podélném směru. Je-li nosná stěna v podélném směru, zakreslete ji do řezu. Na obou nadezdívkách nakreslete pozednice v odpovídajících rozměrech převedených do poţadovaného měřítka (jsou zobrazeny v řezu). Průřez je umístěn naleţato. Nakreslete krokve. Nejdřív nakreslete jejich dolní hrany, které leţí na pozednici. Sklon krokví musí souhlasit s poţadovaným sklonem střechy. Potom nakreslete jejich horní hrany, nezapomeňte na správnou vzdálenost hran od sebe. Přesah krokví u okapu musí odpovídat přesahu, který je zakreslený v půdorysu krovu. Při zakreslování jednotlivých prvků krovu dochází k jejich překrývání. Překrývá-li jeden prvek krovu prvek jiný, je třeba zakrytou hranu překrytého prvku vymazat, případně zakrytou hranu nakreslit čárkovaně. Nakreslete vaznice v řezu. Průřez je umístěn nastojato. Důleţité je zakreslení vaznice do správné polohy, neboť ovlivní polohu sloupků. Šikmá vzdálenost levého (pravého) horního rohu pozednice a střední vaznice musí odpovídat poţadované vzdálenosti převedené do měřítka. Nakreslete svislé sloupky. Sloupky doplňte pásky. Pod vaznice zakreslete kleštiny. Nejdříve horní hranu, potom dolní. Nad pozednice zakreslete dolní kleštiny. Nejdříve dolní hranu, potom horní. Nakreslete šikmé vzpěry. Nejdříve horní hranu. Sklon určuje vodorovná vzdálenost dolního počátku horní hrany vzpěry od svislé stěny a svislá vzdálenost horního konce hrany od vaznice. Dokreslete dolní hranu. Řez krovem zakótujte svislými a šikmými délkovými kótami. Řez doplňte o výškové kóty. Nakonec popište rozměry jednotlivých prvků krovu na odkazové čáry. Vytáhněte konstrukce, které protíná řezová rovina velmi tlustou plnou čárou. Velmi tlustou plnou čarou nakreslete vnější obrys krytiny. 17

17 Zapamatujte si: V pŧdoryse krovu se zobrazuje konstrukce střechy v pohledu shora bez střešního pláště (bez krytiny, bednění nebo laťování, fólií a podhledu). Zakreslují se konstrukce vystupující nad úroveň střešního pláště (komín, štítové stěny). V pŧdorysu krovu se zobrazují: Obrys vodorovných prvkŧ v krovu (pozednice, vaznice, vazní trám, rozpěra, kleština, vodorovné ztuţidlo, výměna) tlustou plnou čarou. Obrys sloupkŧ s vyznačením úhlopříček tlustou plnou čarou. Ocelové kotvení pozednic schematicky tlustou plnou čarou. Okraj střechy se ţlabem tlustou plnou čarou. Pokud ţlab není navrţen, okap střechy se zakreslí tlustou čerchovanou čarou se dvěma tečkami. Obrys šikmých čel kleštin a hambálku velmi tlustou plnou čarou. Konstrukce vystupující nad rovinu střešního pláště (komín, štítové stěny) obrysem velmi tlustou plnou čarou. Svislé konstrukce nevystupující nad rovinu střešního pláště (obvodové stěny) obrysem tlustou plnou čarou. Šikmé prvky zakreslené osou (krokve, námětky, pásky a vzpěry) tenkou čerchovanou čarou. U pásků a vzpěr se konec vyznačí krátkou úsečkou. Prŧsečnice střešních rovin (hřeben, úţlabí, nároţí) tlustou čerchovanou čarou se dvěma tečkami. Poklopy, střešní okna průmětem do půdorysny tlustou čerchovanou čarou se dvěma tečkami s vyznačením úhlopříček tenkou čerchovanou čarou se dvěma tečkami. 18

18 JAK NAKRESLIT PŦDORYS KROVU SEDLOVÉ STŘECHY? Nakreslete svislé obvodové stěny. V případě, ţe je v půdorysu navrţen komín, zakreslete i ten. Dále nakreslete okraje střechy a hřeben, případně úţlabí a nároţí (podle tvaru střechy). Od okapu střechy směrem ven nakreslete dešťové ţlaby včetně spádových šipek a svodů. Zakreslete pozednice na stěny rovnoběţné s hřebenem střechy. Rovnoběţně s hřebenem střechy zakreslete také vaznice. Při zakreslování jednotlivých prvků krovu dochází k překrývání konstrukcí. Překrýváli prvek krovu jiný prvek nebo konstrukci, je třeba zakrytou hranu překryté konstrukce vymazat, případně zakrytou hranu nakreslit čárkovaně. Rozmístěte krokve. První osu krokve umístěte 100 mm od vnitřní strany obvodové štítové stěny. Další osy krokví nakreslete v určených vzdálenostech přepočítaných do poţadovaného měřítka (v našem případě 900 mm). Krokev umístěte i venku za štítovou stěnou, osa bude 100 mm od kraje střechy. Teď začněte vykreslovat plné vazby. V první řadě si určete polohy plných vazeb (v našem případě bude první plná vazba dvě pole od štítové zdi a kaţdá další čtyři pole od předchozí). V plných vazbách vykreslete ve správné poloze obrysy sloupků s vyznačením úhlopříček (osy sloupků musí být totoţné s osami krokví). Nakreslete dolní a horní kleštiny z obou stran sloupků ve všech plných vazbách. Nejdříve zakreslete vnitřní hrany kleštin, které leţí vţdy na hraně sloupků. Potom zakreslete vnější hrany kleštin. Výsledná vzdálenost hran kleštin musí odpovídat dané šířce kleštiny přepočtené do měřítka. Kleštiny doplňte obrysy šikmých čel horních i dolních kleštin, jejich přesnou polohu a délku si odvoďte z příčného řezu (kreslí se velmi tlustou plnou čarou). Mezi kleštiny zakreslete spodní počátek vzpěr. Osou zakreslete pásky u sloupků a hranu ukončení. Hrany vazního trámu v půdoryse překrývají hrany jiných prvků. Zakreslete podezdívku vazního trámu, pokud je navrţena. V poslední řadě zakreslete střešní okna, také pokud jsou navrţena. Půdorys krovu zakótujte délkovými kótami. Minimálně se kótuje poloha os krokví, poloha sloupků v obou směrech od vnitřní hrany obvodové zdi, přesah střechy v obou směrech, tloušťka obvodových stěn a vzdálenost mezi nimi v příčném směru = rozpětí krovu, půdorysná vzdálenost hřebene ke krajům střechy, poloha a rozměr komínu. Kótovat lze vně i dovnitř kresby, dle osobní volby. Půdorys doplňte výškovou kótou podlahy, odkazy a řezovými čarami. 19

19 Obr Postup kreslení pŧdorysu krovu 20

20 JAK ČÍST VÝKRESY KROVU? Ke čtení budete potřebovat půdorys vaznicové konstrukce střechy, svislé řezy a půdorys střechy. Z půdorysu čtěte: Druh vaznicové soustavy (nutno číst i ze svislého řezu). Umístění plných vazeb. Řešení konstrukce střechy u štítů. Rozměry střechy a jejich částí. Polohu hřebene střechy, nároţí, úţlabí, okapů. Konstrukce nevystupující nad úroveň střešního pláště (podezdívky). Konstrukce vystupující na úroveň střešního pláště (komíny). Střešní okna, vikýře, světlíky, výlezy a jejich poloha vzhledem k ostatním konstrukcím. Místnosti zřízené v prostoru konstrukce střechy (podkroví, technické místnosti). Ze svislých řezů zjistěte: Způsob ukončení střechy (okap, římsa, okapní ţlab). Výškové úrovně podlahy podstřešního prostoru, okapu, vaznic, hřebene, hlavy komína. Výškovou polohu světlíků, střešních oken, vikýřů, poklopů. Z půdorysu střechy získáte: Rozměry střechy a jejich jednotlivých částí. Sklony jednotlivých částí střechy. Udává se v procentech. Způsob odvádění dešťové vody ze střechy, umístění okapů vzhledem k okraji střechy (okap, podokapní ţlab, nadokapní ţlab). Řešení a umístění konstrukcí vystupujících nad úroveň střešního pláště, odkazy na pouţité materiály. Střešní okna, vikýře, světlíky, výlezy a jejich poloha v ploše střechy. 21

21 Pracovní úkol č. 2: a) Připravte si v sešitě novou stránku, název cvičení Výkres krovu. b) Popište krov z obr. č. 8 a obr. č. 9. Vyuţijte předcházejícího postupu pro čtení výkresů krovů. c) Do horní části překreslete v M 1:50 svislý příčný řez krovem podle obr. č. 8. d) Pod svislý řez nakreslete část půdorysu krovu z obr. č. 8. Dbejte na vazbu k příčnému řezu, který máte nakreslen v horní části stránky. e) Na další stránku v sešitě zakreslete podélný řez krovem podle obr. 9 tak, aby odpovídal vašemu půdorysu i příčnému svislému řezu. f) Na základě výkresů z obr. č. 11 popište a vysvětlete konstrukci hambalkové soustavy. 22

22 Obr Krov - hambalková soustava Zdroj: 23

23 4 Vazníkové konstrukce střech Vaznicové soustavy jsou tvořeny předvyrobenými střešními prvky tzv. vazníky. Zopakujte si: Zopakujte si z předmětu technologie typy vazníků a technologii provádění vazníkových střech. Ve výkresech pozemních staveb se vazníkové konstrukce zobrazují: Svislým podélným a příčným řezem. Pŧdorysem posledního nadzemního podlaţí (konstrukce zastřešení). Pŧdorysem střechy (střešního pláště) jako pohledu shora na dokončenou střechu. Výkresem podrobností. Pravidla zobrazování platí bez ohledu na materiál, ze kterého jsou vazníky vyrobeny. Pro vazníky ze ţelezobetonu se dokumentace doplňuje o výkres tvaru dílce a výkres výztuţe včetně specifikace podle zásad zakreslování ţelezobetonových konstrukcí. Výrobní výkresy kovových konstrukcí se kreslí podle pravidel pro zobrazování kovových konstrukcí. 24

24 Obr Příklad zakreslení vazníkové střechy Zdroj: 25

25 5 Zakreslování schodišť a ramp CÍLE Po prostudování této kapitoly dokáţete: Vysvětlit zásady zobrazování schodišť v půdorysu a ve svislém řezu a pravidla pro vedení myšlené roviny řezu. Kreslit a kótovat půdorys a svislý řez podle zadání v měřítku. Kreslit detaily schodiště. Číst výkresy schodišť a ramp. Schodiště a rampy jsou nosné konstrukce, které slouţí k propojení podlaţí v několikapodlaţních budovách. Procházejí svisle celou budovou, proto je jejich zobrazení obtíţné. Zopakujte si: Zopakujte si z předmětu technologie základní názvosloví konstrukcí schodišť a typy schodišť. 26

26 Obr Schéma schodiště se základním názvoslovím 27

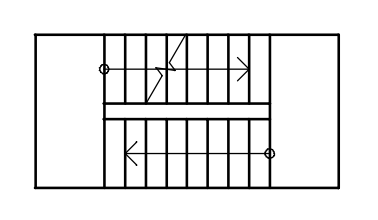

27 Obr Druhy schodišťových ramen ve schématech Schodiště se ve výkresové dokumentaci zobrazuje: Pŧdorysem, který je součástí půdorysu jednotlivých podlaţí. Svislým řezem jako součást svislého řezu objektem vedeného konstrukcí schodiště. Vedení myšlených rovin řezu Pro zobrazení pŧdorysu schodiště se myšlená vodorovná plocha řezu vede asi ve 2/3 výšky zobrazovaného podlaţí, plocha řezu obvykle protíná 5 aţ 7 stupeň od konce schodišťového ramene. Protoţe ve zbytku zobrazovaného podlaţí se vodorovná rovina vede 1m nad podlahou, v prostoru schodiště se tato rovina zalomí. V půdorysu schodiště se prŧnik myšlené roviny řezu a schodišťového ramene zakreslí schematicky tenkou čarou se zlomy vedenou pod úhlem

28 Při kreslení svislého řezu schodištěm se vede nástupním ramenem schodiště tak, aby ostatní ramena byla zobrazena v pohledu. U smíšenočarého schodiště se vede řez podél schodišťové stěny. Křivočaré (točité) schodiště se neřeţe, celá konstrukce se kreslí v pohledu. Směrová výstupní čára Kreslí se v půdoryse tenkou plnou čarou pro kaţdé rameno zvlášť. Začíná na hraně prvního stupně v rameni (na první výšce) krouţkem a končí na hraně posledního stupně v rameni (na poslední výšce) šipkou. Krouţek na výstupní čáře nástupního ramene je obvykle z ½ zakryt podlahou kresleného podlaţí. U přímých ramen se kreslí v ose ramene. U zakřivených ramen v 1/3 šířky ramene tj. 300 aţ 400mm od vnějšího okraje ramene. Na výstupní čáře mají všechny stupně stejnou šířku. 29

29 Zapamatujte si: V pŧdoryse schodiště se zobrazuje: Části schodiště pod rovinou řezu Hrany schodišťových ramen, obrysy viditelných schodnic, hrany stupňů, rozhraní mezi jalovými nebo výstupními stupni a obrys zábradlí tlustou plnou čarou. Uloţení stupňů ve schodišťové zdi, zakryté hrany schodnic, podest, mezipodest apod. tlustou čárkovanou čarou. Viditelní části schodiště v niţším podlaţí tlustou plnou čarou. Části schodiště nad rovinou řezu Ze spodu viditelné obrysy ramene, podest, schodnic, schodišťového trámu a hran stupňů (např. deskových) tlustou čerchovanou čarou. Zakryté hrany stupňů tlustou čerchovanou čarou se dvěmi tečkami. Zábradlí nad rovinou řezu se nekreslí. Jestliţe se krajní čáry čerchované a plnou, plná čára překryje čerchovanou. Ve svislém řezu se kreslí: Obrysy konstrukcí, které protíná myšlená rovina řezu velmi tlustou plnou čarou. Rozhraní mezi konstrukcemi v ploše řezu nebo mezi materiály zobrazenými v řezu tlustou plnou čarou. Vnější obrysy a hrany konstrukcí zobrazených v pohledu za rovinou řezu tlustou plnou čarou. Popisuje se počet stupňŧ x výška stupně x šířka stupně. Číslování stupňŧ Stupně se číslují ve svislém řezu, číslují se výšky stupňŧ. Čísluje se průběţně od nejniţšího podlaţí aţ na konec schodiště v nejvyšším podlaţí. Vyrovnávací nebo předloţená se číslují zvlášť. Pořadová číslice se píše k hraně kaţdého prvního a posledního stupně v rameni. 30

30 JAK ČÍST ZOBRAZENÍ SCHODIŠTĚ? Při čtení půdorysu schodiště postupujte následovně : Půdorysná poloha schodiště v objektu. Zobrazované podlaţí, ve kterém schodiště čtete. Půdorysný tvar schodiště (počet a tvar ramen). Přirozené osvětlení schodiště. Velikost schodišťového prostoru. Nosná konstrukce schodiště (zdi, pilíře, vřetenová zeď, podešťové nosníky apod.). Konstrukční řešení schodiště (deskové, schodnicové, panelové, visuté, vetknuté, pilířové, vřetenové). Materiál konstrukce schodiště. Půdorysné rozměry schodišťových ramen, podest, mezipodest a zrcadla. Rozměry stupňů a jejich počet v jednotlivých ramenech. Materiál stupňů. Tvar stupňů. Výškové úrovně podest a mezipodesty v zobrazovaném podlaţí. Zábradlí. Při čtení svislého řezu postupujte podle tohoto sledu: Schodišťová ramena v řezu a pohledu. Podchodné výšky. Výškové úrovně jednotlivých podest a mezipodest. Počet stupňů v jednotlivých ramenech a jejich rozměry. Konstrukce schodiště. Zábradlí. 31

31 Obr Axonometrie dvouramenného schodiště Zdroj: 32

32 Obr Svislý řez schodištěm 33

33 Obr Zobrazení schodiště suterén 34

34 Obr Zobrazení schodiště 1.NP 35

35 Obr Zobrazení schodiště 2.NP 36

36 Obr Zobrazení schodiště 3.NP 37

37 Obr Detail schodiště Nejdŧleţitější pojmy: Směrová výstupní čára Schodišťové rameno. Podesta. Meziposdesta. Schodnice. Schodišťové stupně. Podestový nosník. Zrcadlo. Plná vazba. Prázdná vazba. Hambálek. 38

38 Pracovní úkol č. 3: a) Připravte si v sešitě novou stránku, název cvičení Názvosloví schodišť. Překreslete schéma schodiště do sešitu a popište jeho části podle obr. č. 14. b) Vysvětlete konstrukci schodiště bytového domu podle axonometrického zobrazení na obr. č. 16. c) Přečtěte postupně zobrazení schodiště v jednotlivých podlaţích podle jejich půdorysu a svislého řezu. d) Připravte si v sešitě další stránku s názvem cvičení Výkresy schodiště. e) Do horní části překreslete v M 1:50 svislý příčný řez schodištěm, pod něj půdorys podle obrazové předlohy. f) Zvolte si libovolné podlaţí bytového domu, práci začněte půdorysem. g) Dbejte na vazbu mezi půdorysem a svislým řezem. h) Připravte si v sešitě další stránku s názvem cvičení Detail schodiště. i) Překreslete v M 1:10 detail schodiště podle obr. č. 22. Označte místo detailu do svislého řezu, pokud jej máte ve vašem výkrese zobrazen. 39

39 6 Výkresy stavebních úprav, přestavby budov, adaptace CÍLE Po prostudování této kapitoly dokáţete: Popsat pravidla pro zakreslování přestaveb budov včetně grafického i barevného značení. Zakreslit stavební úpravy do jednoduchého půdorysu stávajícího stavu a slovně je popsat. Číst výkresy stavebních úprav. Adaptací se rozumí stavební zásah do objektu, při kterém se mění účel jeho uţívání. Stavební změny jsou stavební úpravy (přestavby, vestavby), nástavby a přístavby. Při jejich realizaci se nemění původní účel stavby. Při provádění projektové dokumentace adaptace budovy nebo stavebních úprav budovy se pořizují: Výkresy skutečného (stávajícího) stavu. Výkresy nového stavu. Výkresy stávajícího stavu Vznikají na základě fyzického zaměření objektu určeného k adaptaci. Zaměření se provádí svinovacím metrem nebo pásmem a skládacím metrem, výšky se doměřují výsuvnou latí nebo se celé měření provede laserovým dálkoměrem. Podle skutečně zjištěných rozměrů se vyhotovují půdorysy jednotlivých podlaţí, popř. svislý řez. Pořízené výkresy slouţí jako podklad pro zpracování projektové dokumentace pro adaptaci nebo stavební úpravy stavby. Výkresy nového stavu 40

40 Zapamatujte si: Výkresy se zakreslují podle stejných zásad jako výkresy pro novostavby. Mezi ponechanými, odstraněnými a novými částmi musí být ve výkrese vytvořen zřetelný kontrast. K tomu se pouţívá šrafování nebo vybarvování konstrukce, které je na výkrese vysvětleno v legendě. Pro černobíle zpracovanou dokumentaci se pouţívá dohodnuté šrafování pro stávající (ponechanou) konstrukci, odstraněnou konstrukci, novou konstrukci, nový otvor ve stávající konstrukci s úpravou ostění. Obr Příklady šrafování konstrukce pro výkresy adaptací nebo stavebních úprav Při barevném vyhotovení výkresu se pouţívá barevné značení: Červená Ţlutá Bílá nebo šedá - nová konstrukce - vybouraná konstrukce, demolice - ponechaná konstrukce 41

41 Obr Příklad zakreslení stávajícího stavu 42

42 Obr Příklad zakreslení nového stavu (černobílý výkres) 43

43 Pracovní úkol č. 4: a) Připravte si v sešitě novou stránku, název cvičení Přestavba. b) Překreslete část půdorysu nového stavu objektu na obr. č. 25 v měřítku 1:50. c) Pod obrázek slovně v bodech popište, jaké změny na objektu proběhly. d) Připravte si v sešitě další stránku s názvem cvičení Přestavba třídy stávající stav. e) Rozdělte se do dvojic a proveďte fyzické zaměření vaší učebny. Získané údaje si zapisujte do nákresu půdorysu učebny. f) Nakreslete výkres stávajícího stavu v M 1:100 nebo 1:50 tak, aby se výkres vešel na jednu stránku v sešitě. Výkres okótujte. g) Zapište si v bodech do sešitu 5 úprav, které by se mohly při přestavbě třídy uplatnit. h) Na další stránku v sešite s názvem cvičení - Přestavba třídy nový stav narýsujte výkres nového stavu se zakreslením vámi navrţených úprav. K jejich znázornění pouţijte šrafování (černobílý výkres). i) Doplňte legendu pouţitého šrafování. 44

44 VĚDOMOSTNÍ TEST 1. Dvouplášťová střecha má: a) Střešní plášť sestaven ze souvrství, ve kterém výrazně převládají dvě vrstvy (tepelná izolace a hydroizolace). b) Dva střešní pláště, které fungují nezávisle na sobě a těsně k sobě přiléhají. c) Dva střešní pláště, které jsou od sebe odděleny průběţnou větranou mezerou.. 2. Půdorys ploché střechy se zakresluje: a) Podle stejných pravidel jako půdorys podlaţí. b) Pohledem shora na hotovou střechu.. c) Jako průnik myšlené vodorovné roviny s konstrukcí vedený těsně nad povrchem střešní krytiny. 3. Vaznicové soustavy jsou tvořeny: a) Krovem. b) Soustavou vazníků. c) Vodorovnými ţelezobetonovými panely vzájemně provázanými. 4. Prázdná vazba stojaté stolice obsahuje: a) Krokve osedlané na vaznice a pozednice. b) Sloupky, vzpěry, vazní trám, kleštiny, krokve osedlané na vaznice a pozednice a pásky. c) Sloupky a krokve osedlané na vaznice a pozednice. 5. Podélnou stabilitu krokevních soustav zajišťují: a) Vzpěry a rozpěry. b) Pásky a zavětrování. c) Kleštiny. 6. Sloupek se v půdorysu krovu zakreslí: a) Velmi tlustou plnou čarou. b) Tlustou plnou čarou s vyznačením úhlopříček. c) Osově tenkou čerchovanou čarou. 7. Krokve se v půdorysu krovu zobrazí: a) Tlustě plně. b) Tlustě čárkovaně. 45

45 c) Tenkou čerchovanou čarou. 8. Velmi tlustou plnou čarou se v půdorysu krovu vyznačí: a) Obrys sloupků. b) Obrys šikmých čel kleštin a hambálku. c) Čára se v půdorysu krovu nepouţívá. 9. Hambálek neobsahuje: 10. Schodnice je: a) Krokve. b) Pozednice. c) Sloupky. a) Vodorovný prvek, který nese podestu. b) Horní plocha schodišťového stupně. c) Šikmý prvek, který vynáší schodišťové rameno. 11. Pro vznik půdorysu schodiště se myšlená vodorovná rovina vede: a) Asi ve 2/3 výšky zobrazovaného podlaţí. b) 1m nad podlahou zobrazovaného podlaţí. c) Schodiště se zobrazuje pohledem shora. 12. Pro vznik svislého řezu schodištěm se myšlená rovina řezu vede: a) Výstupním ramene, rameno nástupní se zakreslí jako konstrukce před rovinou řezu. b) Nástupním ramenem schodiště tak, aby ostatní ramena byla zobrazena v pohledu. c) Zrcadlem, výstupní rameno se zobrazí v pohledu. 13. Zrcadlo v konstrukci schodiště najdete: a) Mezi nástupním a výstupním ramenem. b) Na stropě nad posledním schodišťovým ramenem. c) Na svislé stěně ve výškové úrovni podesty. 14. Výstupní směrová čára: a) Začíná na prvním stupni ramene šipkou a končí na posledním stupni také šipkou. 46

46 b) Začíná na hraně prvního stupně v rameni krouţkem a končí na hraně posledního stupně v rameni šipkou. c) Začíná na hraně prvního stupně nástupního ramena, pokračuje přes mezipodestu a končí na posledním stupni výstupního ramena šipkou. 15. U přímých schodišťových ramen se výstupní čára vede: a) V ose ramene. b) V 1/3 šířky ramene tj. 300 aţ 400mm od vnějšího okraje ramene. c) Děsně podél vnitřní zdi. 16. Zábradlí nad rovinou řezu se do půdorysu schodiště zakreslí: a) Tlustou čerchovanou čarou. b) Nekreslí se. c) Tlustou plnou čarou. 17. V půdoryse se zakryté hrany stupňů nad rovinou řezu zakreslují: a) Tlustou čárkovanou čarou. b) Tlustou čerchovanou čarou se dvěma tečkami. c) Tenkou plnou čarou. 18. Číslování stupňů ve svislém řezu se provádí: a) Samostatně v kaţdém rameni na první a poslední stupeň. b) Průběţně od nejniţšího podlaţí vzhůru. Čísluje se kaţdý stupeň. c) Čísluje se průběţně od nejniţšího podlaţí aţ na konec schodiště v nejvyšším podlaţí. Pořadová číslice se píše k hraně kaţdého prvního a posledního stupně v rameni. 19. Ve výkresu nového stavu při adaptaci se vybouraná konstrukce označí: a) Tečkovanou čarou. b) Vybarví se červeně. c) Nakreslit grafickou značku pro vybouranou konstrukci. 20. Při barevném značení ve výkresech adaptací se nové zdivo vybarví: a) Červeně. b) Ţlutě. c) Zeleně. 47

47 Správné řešení vědomostního testu: 1c), 2b), 3a), 4a), 5b), 6b), 7c), 8b), 9c), 10c), 11a), 12b), 13a), 14b), 15a), 16b), 17b), 18c), 19b), 20a) Hodnocení vědomostního testu: Za kaţdou správnou odpověď si započtěte l bod, za chybnou odpověď 0 bodů. Součtem získaných bodů získáte své hodnocení: Klasifikace Neprospěl Prospěl Počet bodů 0 aţ aţ 20 48

48 POUŢITÁ LITERATURA Cvičení z pozemního stavitelství, konstrukční cvičení, autor: Jan Novotný, Sobotáles, Praha Václav Podlena, Zednické práce Technologie, PARTA 2001 Odborné kreslení, autor: Šárka Kýhosová, PARTA s.r.o., 2004 Čítanka výkresů ve stavebnictví, autor: Ing. Antonín Doseděl a kolektiv, Sobotáles, Praha 2004 Odborné kreslení I pro 1. Ročník SOU, autor: Magdaléna Kissová, Sobotáles, Praha

49 REJSTŘÍK Arkýře jsou balkóny obezděné ze tří stran, ze strany interiéru zůstávají otevřené. Zvětšují tak obytný prostor přilehlé místnosti.., 49 A B Balkóny jsou nosné konstrukce v úrovni stropu, které zvětšují na průčelí objektu obytnou plochu směrem do exteriéru. Ze tří stran jsou opatřeny zábradlím., 48 Betonové konstrukce se provádějí buď jako monolitické (betonované na stavbě do bednění) nebo jako montované (prefabrikované, sestavované na stavbě z hotových dílců)., 38 D Dílčí figura je výkop hloubený od úrovně dna hlavní figury (rýha v hlavní stavební jámě u podsklepeného objektu)., 27 H Hlavní figura je ucelená část výkopu, která se hloubí od úrovně pracovní plochy., 27 K Klenby jsou obvykle obloukové nosné konstrukce, které přenášejí zatížení šikmo do podpor., 49 Komíny patří mezi svislé konstrukce, jejich úkolem je odvádět kouřové zplodiny od spotřebičů do ovzduší v prostoru nad střechou., 15 Konzoly jsou prvky, které podporují balkóny a markýzy., 46 Kótování v půdoryse, 20 L Lodžie jsou zapuštěné prostory, které ustupují za průčelí směrem do interiéru, takže jejich boční strany tvoří stěny. Ze přední strany jsou chráněny zábradlím., 49 M Markýzy jsou konstrukce (obvykle ve tvaru desek) nad vchodem do objektu a slouží k ochraně proti povětrnosti., 46 Množství zeminy, která bude vytěžena a třída její rozpojitelnosti rozhodují o finanční náročnosti této etapy stavby. Proto se sestavuje tzv.výkaz výměr., 37 P Podlahy se zakreslují v měřítku 1:50 a 1:100 schematicky do pŧdorysu a svislého řezu. Výkresy se potom doplňují výkresem skladby podlahy, popř. výkresem podrobnosti., 50 Ř Římsy jsou prvky, které ukončují střechu v ploše fasády. Jejich úkolem je chránit průčelí proti dešti., 47 S Stropy jsou vodorovné nosné konstrukce, které rozdělují objekt po výšce do jednotlivých podlaží., 42 Svislý řez objektem je pravoúhlý průmět průniku svislé myšlené roviny řezu vedené charakteristickým místem objektu na nárysnu., 6 Svislý řez základem, 20 T Technický pohled zobrazuje obvykle členění fasády objektu. Jeho smyslem je zobrazit nadzemní část obvodové konstrukce budovy s odkazy na povrchové úpravy a barevné členění objektu. U oken a výkladců se doplňuje schematické zobrazení způsobu otevírání., 10 V Ventilační (větrací) průduchy zajišťují přívod čistého a odvod špatného vzduchu v objektu. V objektech pozemních staveb musí být každý prostor větrán., 15 Výkaz výměr je dokument, který jasně specifikuje druh a množství prováděné práce (např. výkaz výměr omítek, výkopových prací, zděných konstrukcí apod.)., 37 Výkopy se navrhují od úrovně tzv. pracovní plochy (zkratka PP)., 26 Výkres sestavy dílců je zjednodušeným zobrazením montované stavební konstrukce., 52 Z Zakreslování v půdoryse, 19 Zavěšené podhledy jsou vodorovné nenosné konstrukce, které zakrývají spodní líc stropní konstrukce. Plní funkci estetickou a protipožární., 45 50

50 SEZNAM OBRÁZKŦ OBR. 1 - ÚPRAVA PRVNÍ STRANY V SEŠITĚ... 4 OBR. 2 - UKÁZKA ÚPRAVY STRÁNKY PRO CVIČENÍ... 5 OBR. 3 - VÝKRES JEDNOPLÁŠŤOVÉ STŘECHY PŮDORYS... 8 OBR. 4 - VÝKRES JEDNOPLÁŠŤOVÉ STŘECHY SVISLÝ ŘEZ A-A... 9 OBR. 5 - VÝKRES JEDNOPLÁŠŤOVÉ STŘECHY DETAILY A,B OBR. 6 - VÝKRES DVOUPLÁŠŤOVÉ STŘECHY OBR. 7 - PŘÍČNÝ ŘEZ KROVEM V PLNÉ VAZBĚ OBR. 8 - PŘÍČNÝ ŘEZ KROVEM V PLNÉ VAZBĚ A V PRÁZDNÉ VAZBĚ OBR. 9 - PŮDORYS KROVU A PŘÍČNÝ ŘEZ KROVEM (SEDLOVÁ STŘECHA) OBR PODÉLNÝ ŘEZ KROVEM (SEDLOVÁ STŘECHA) OBR POSTUP KRESLENÍ PŮDORYSU KROVU OBR KROV - HAMBALKOVÁ SOUSTAVA OBR PŘÍKLAD ZAKRESLENÍ VAZNÍKOVÉ STŘECHY OBR SCHÉMA SCHODIŠTĚ SE ZÁKLADNÍM NÁZVOSLOVÍM OBR DRUHY SCHODIŠŤOVÝCH RAMEN VE SCHÉMATECH OBR AXONOMETRIE DVOURAMENNÉHO SCHODIŠTĚ OBR SVISLÝ ŘEZ SCHODIŠTĚM OBR ZOBRAZENÍ SCHODIŠTĚ SUTERÉN OBR ZOBRAZENÍ SCHODIŠTĚ 1.NP OBR ZOBRAZENÍ SCHODIŠTĚ 2.NP OBR ZOBRAZENÍ SCHODIŠTĚ 3.NP OBR DETAIL SCHODIŠTĚ OBR PŘÍKLADY ŠRAFOVÁNÍ KONSTRUKCE PRO VÝKRESY ADAPTACÍ NEBO STAVEBNÍCH ÚPRAV OBR PŘÍKLAD ZAKRESLENÍ STÁVAJÍCÍHO STAVU OBR PŘÍKLAD ZAKRESLENÍ NOVÉHO STAVU (ČERNOBÍLÝ VÝKRES)

51 Učební text vznikl v rámci projektu Obnova a modernizace technických oborů v Olomouckém kraji, registrační číslo CZ.1.07/1.1.04/ , operační program Vzdělávání pro konkurenceschopnost, oblast podpory Zvyšování kvality ve vzdělávání, termín realizace Projekt byl spolufinancován Evropským sociálním fondem a státním rozpočtem ČR. Autor učebního textu: Ing. G. Peikerová Partneři projektu: Střední škola polytechnická, Olomouc, Rooseveltova 79 Střední odborná škola Jeseník a Střední odborné učiliště strojírenské a stavební, Dukelská, 1240/27, Jeseník Střední odborná škola a Střední odborné učiliště Uničov, Moravské nám. 681 Střední odborná škola průmyslová a Střední odborné učiliště strojírenské, Prostějov, Lidická 4 Střední odborná škola technická, Přerov, Kouřílkova 8 Střední odborná škola a Střední odborné učiliště, Šumperk, G. Krátkého 30 Střední odborná škola průmyslová, Hranice, Studentská 1384 Střední odborné učiliště stavební Prostějov, Fanderlíkova 25 Střední odborná škola ţelezniční, stavební a památkové péče a Střední odborné učiliště, Šumperk, Bulharská 372/8 Úřad práce Olomouc Magistrát města Olomouce, školský odbor 52
