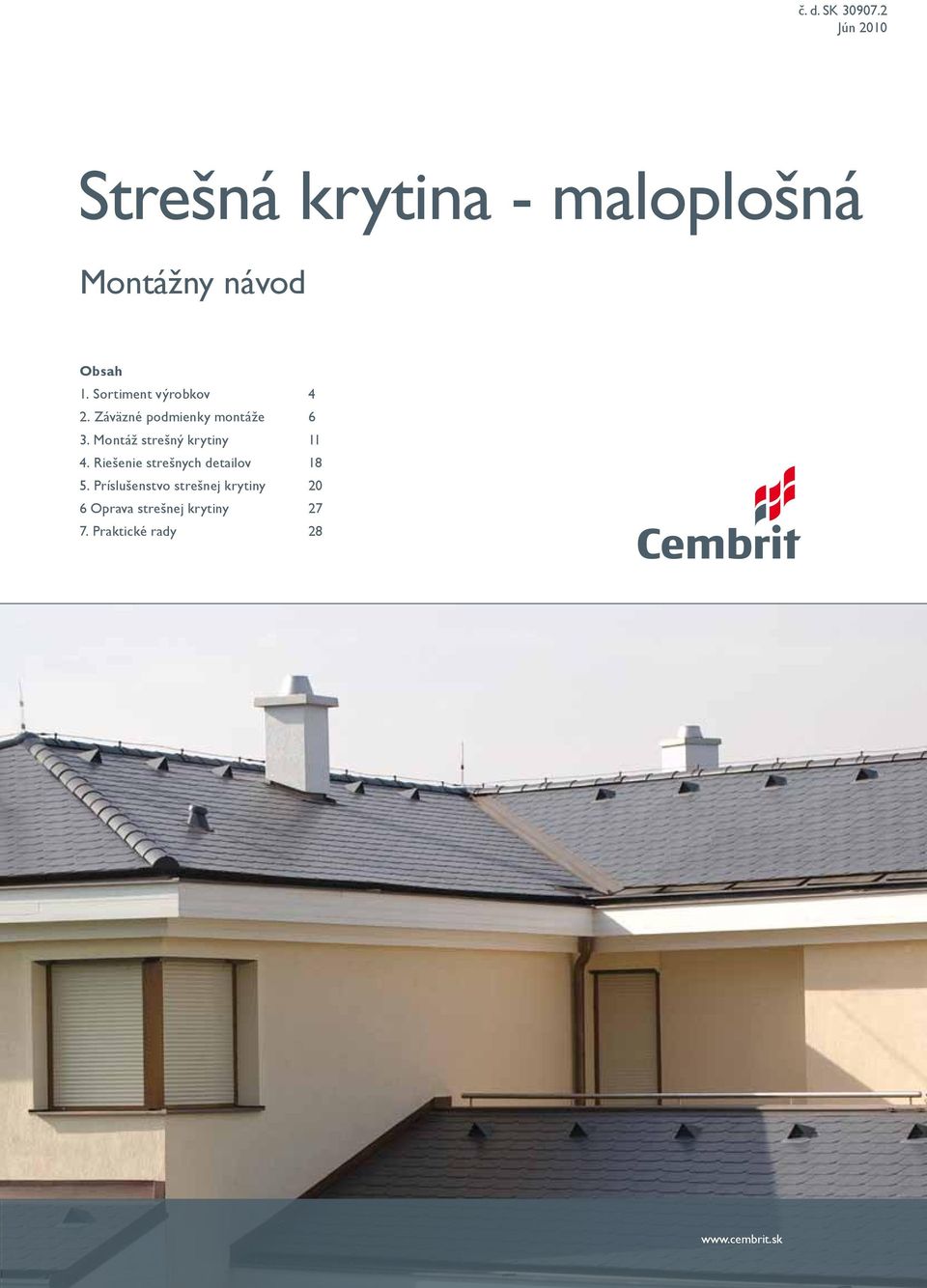

1 č. d. SK Jún 2010 Strešná krytina - maloplošná Montážny návod Obsah 1. Sortiment výrobkov 4 2. Záväzné podmienky montáže 6 3. Montáž strešný krytiny Riešenie strešnych detailov Príslušenstvo strešnej krytiny 20 6 Oprava strešnej krytiny Praktické rady 28

2 je to tak ľahké Nízka hmotnosť krytiny vhodná pro drevostavby, novostavby aj rekonštrukcie Farebná stálosť nová UV stabilná farba Podrobne spracovaná technológia montáže montážne postupy dostupné na V L Á K N O - C E M E N T O V Á S T Ř E Š N Á K R Y T I N A 2 Cembrit, s. r. o., Horná Malanta 707/25, Nitrianske Hrnčiarovce Tel.: , info@cembrit.sk

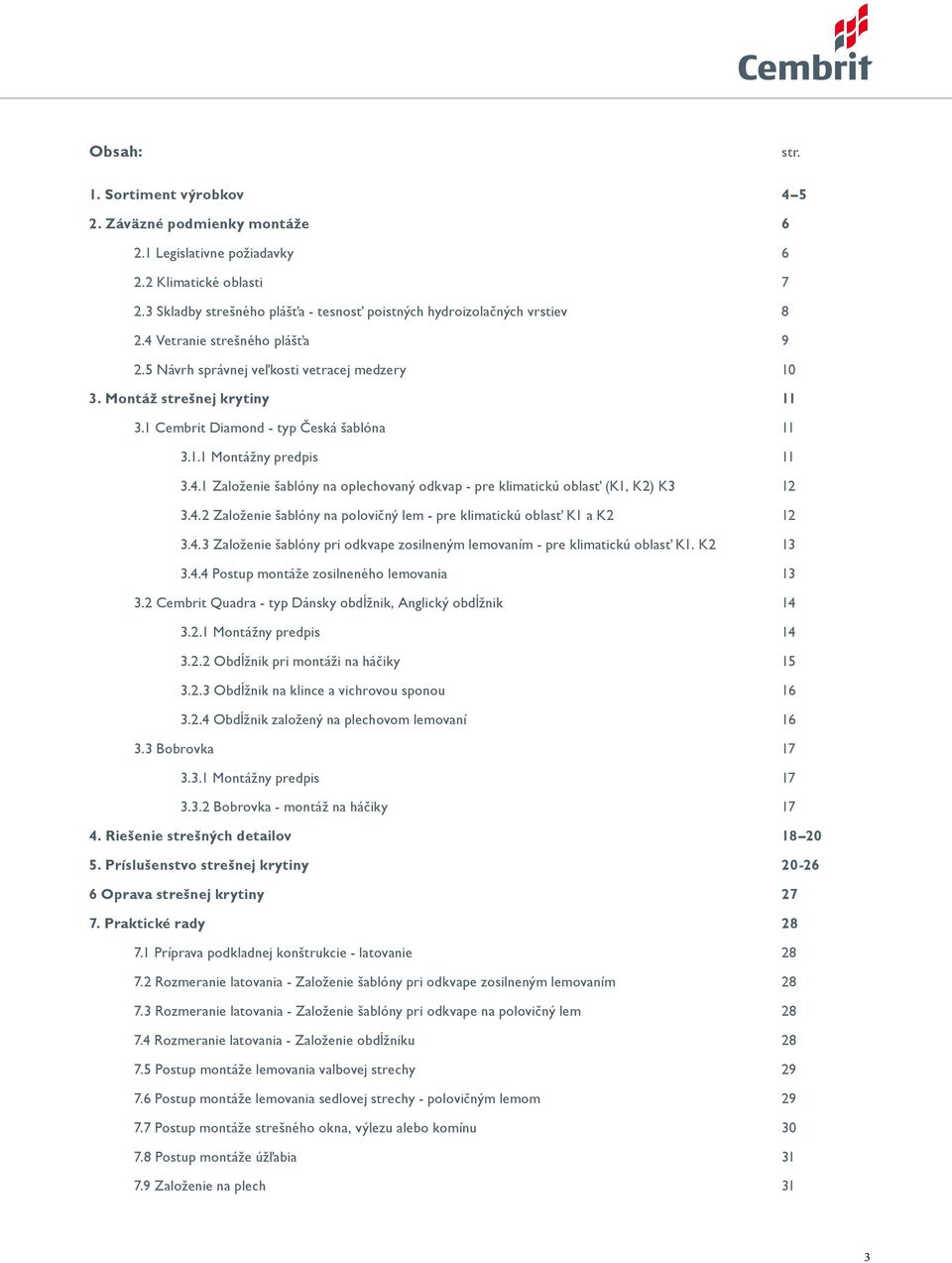

3 Obsah: str. 1. Sortiment výrobkov Záväzné podmienky montáže Legislativne požiadavky Klimatické oblasti Skladby strešného plášťa - tesnosť poistných hydroizolačných vrstiev Vetranie strešného plášťa Návrh správnej veľkosti vetracej medzery Montáž strešnej krytiny Cembrit Diamond - typ Česká šablóna Montážny predpis Založenie šablóny na oplechovaný odkvap - pre klimatickú oblasť (K1, K2) K Založenie šablóny na polovičný lem - pre klimatickú oblasť K1 a K Založenie šablóny pri odkvape zosilneným lemovaním - pre klimatickú oblasť K1. K Postup montáže zosilneného lemovania Cembrit Quadra - typ Dánsky obdĺžnik, Anglický obdĺžnik Montážny predpis Obdĺžnik pri montáži na háčiky Obdĺžnik na klince a vichrovou sponou Obdĺžnik založený na plechovom lemovaní Bobrovka Montážny predpis Bobrovka - montáž na háčiky Riešenie strešných detailov Príslušenstvo strešnej krytiny Oprava strešnej krytiny Praktické rady Príprava podkladnej konštrukcie - latovanie Rozmeranie latovania - Založenie šablóny pri odkvape zosilneným lemovaním Rozmeranie latovania - Založenie šablóny pri odkvape na polovičný lem Rozmeranie latovania - Založenie obdĺžniku Postup montáže lemovania valbovej strechy Postup montáže lemovania sedlovej strechy - polovičným lemom Postup montáže strešného okna, výlezu alebo komínu Postup montáže úžľabia Založenie na plech 31 3

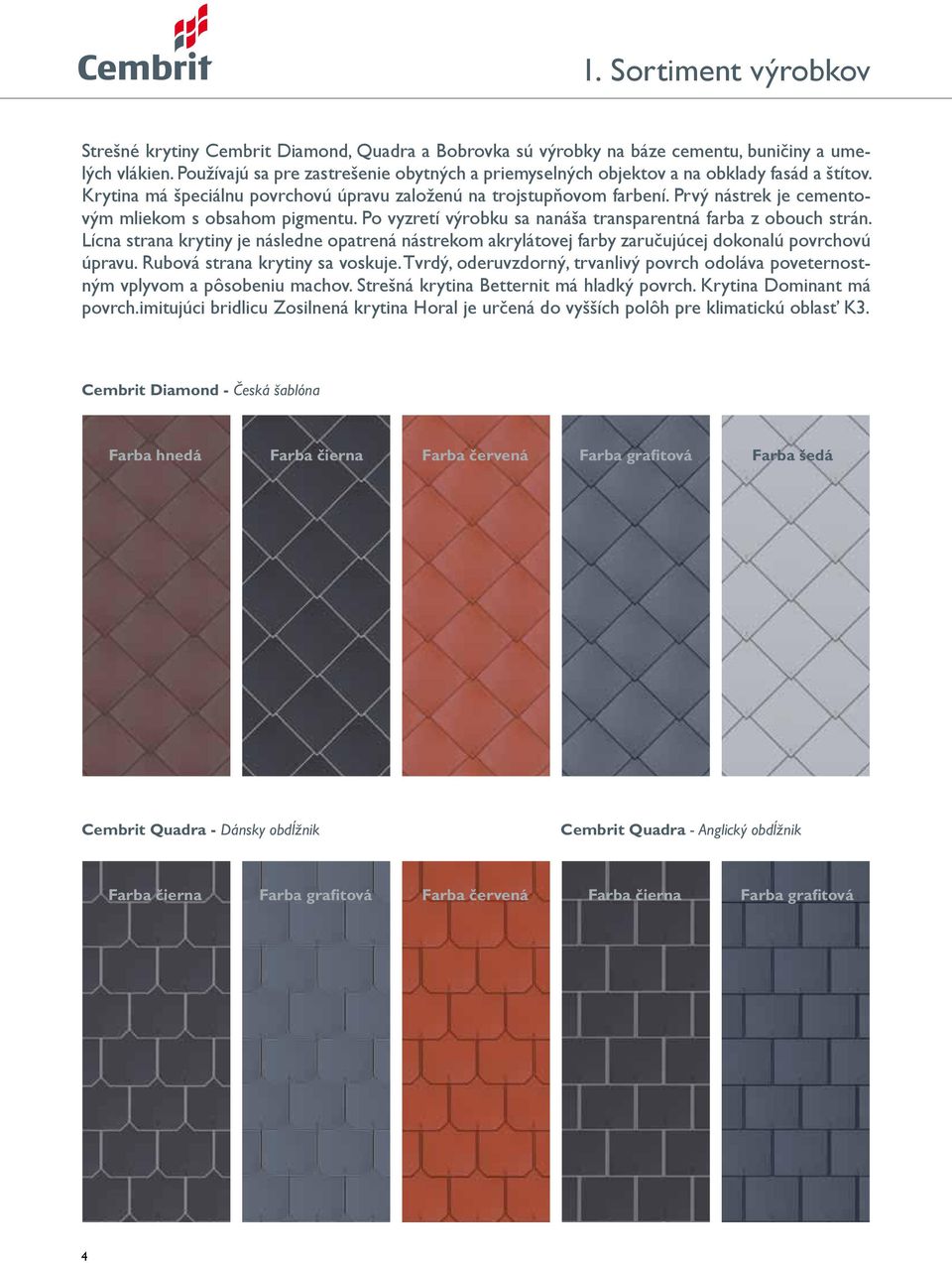

4 1. Sortiment výrobkov Strešné krytiny Cembrit Diamond, Quadra a Bobrovka sú výrobky na báze cementu, buničiny a umelých vlákien. Používajú sa pre zastrešenie obytných a priemyselných objektov a na obklady fasád a štítov. Krytina má špeciálnu povrchovú úpravu založenú na trojstupňovom farbení. Prvý nástrek je cementovým mliekom s obsahom pigmentu. Po vyzretí výrobku sa nanáša transparentná farba z obouch strán. Lícna strana krytiny je následne opatrená nástrekom akrylátovej farby zaručujúcej dokonalú povrchovú úpravu. Rubová strana krytiny sa voskuje. Tvrdý, oderuvzdorný, trvanlivý povrch odoláva poveternostným vplyvom a pôsobeniu machov. Strešná krytina Betternit má hladký povrch. Krytina Dominant má povrch.imitujúci bridlicu Zosilnená krytina Horal je určená do vyšších polôh pre klimatickú oblasť K3. Cembrit Diamond - Česká šablóna Farba hnedá Farba čierna Farba červená Farba grafitová Farba šedá Cembrit Quadra - Dánsky obdĺžnik Cembrit Quadra - Anglický obdĺžnik Farba čierna Farba grafitová Farba červená Farba čierna Farba grafitová 4

5 1. Sortiment výrobkov Technické vlastnosti výrobkov Cembrit Diamond - Česká šablóna Betternit, Dominant, Horal Cembrit Quadra - Dánsky obdĺžnik Betternit, Dominant, Horal Cembrit Quadra - Anglický obdĺžnik Betternit, Horal Bobrovka Betternit Tabuľka technických parametrov Skladovacia vlhkosť 6-14 % Tepelná vodivosť 0,3-0,4 W/mK Nepriepustnosť vody bez kvapiek STN EN 492 Zásaditosť ph Trieda reakcie na oheň A1 STN EN Mrazuvzdornosť R L = min. 0,75 (100 cyklov) STN EN 492 Nasiakavosť (priemerná) 15% Hmotnosť (priemerná) šablóna - 1,33 kg/ks, obdĺžnik - 1,5 kg/ks šablóna (Horal) - 1,5 kg/ks, obdĺžnik (Horal) -1,69 kg/ks, bobrovka - 0,79 kg/ks Objemová hmotnosť (priemerná) 1,85 g/cm2 STN EN 492 Ohybový moment (min) 50 Nm/m STN EN 492, tr. B Pevnosť v ťahu za ohybu (priemerná) 20 N/2 Zloženie materiálu Organické vlákna, cement, minerálne plnivá Strešné krytiny Cembrit Diamond - Česká šablóna, Quadra - Dánsky a Anglický obdĺžnik a Bobrovka sú výrobky na báze cementu a kremičitých prísad, armované organickými vláknami. Používajú sa na zastrešenie bytových, občianskych, poľnohospodárskych a priemyselných objektov. Farbená krytina môže vykazovať rozdiel v odtieni použitej farby oproti farbám vzoriek strešných krytín, poprípade voči farbám krytín uvádzaných v tlačových materiáloch. Na výrobok maloplošná strešná krytina bolo vydané: európske prehlásenie o zhode č. CCZ/EC/05/ Vláknocementové dosky. 5

6 2. Záväzné podmienky montáže 2.1 Legislatívne požiadavky Sedlová strecha 2. Odkvap 3. Úžľabie 4. Pultová strecha 5. Manzardová strecha 6 Valbová strecha 7 Nárožie 8 Sedlový vikier 9 Hrebeň 10 Valba 11 Pultový vikier Tento montážny návod zahrňuje základné pravidlá pre spracovanie strešnej krytiny Cembrit Diamod, Qadra, Bobrovka. Slúži ako návod výrobcu pre pokládku a vychádza sa z neho pri poskytovaní záruk. Strešná krytina musí mať minimálny sklon odporúčaný výrobcom a normou STN Maloplošná strešná krytina sa ukladá na strešné laty s rozmermi 30 x 50 alebo 40 x 50 6 Konštrukcie strechy musia byť v súlade s STN Navrhovanie striech. Strešná konštrukcia sa navrhuje s ohľadom na pôsobiace vplyvy prostredia tak, aby bola schopná spoluvytvárať požadovaný stav v chránenom či vnútornom prostredí. Pôsobiace vplyvy charakterizuje: nadmorská výška, relatívna vlhkosť vzduchu, intenzita dažďa a zaťaženie vetrom, snehom, ľadom a námrazou. Strešná krytina je veľmi ľahká, hmotnosť je kg/m 2, čo umožňuje odľahčenie dreveného krovu oproti krovu s pálenou, či betónovou krytinou. U starších striech nie je nutná renovácia krovu pri rekonštrukcii strechy. Každú strešnú konštrukciu je potrebné posúdiť podľa STN EN 1991, Eurokódu 1: Zaťaženie konštrukcií. Priestor pod strešnou krytinou musia byť vetrané od odkvapu ku hrebeňu strechy. Pri montáži strešnej krytiny je potrebné dodržiavať bezpečnostné opatrenia, ktoré sú potrebné pre pracovníkov na stavbe. Montáž krytiny sa prevádza z pracovných lávok. Dodávateľ pokrývačských prác je povinný pri vykonávaní prác zaistiť všetky bezpečnostné opatrenia. Montáž sa nevykonáva pri námraze a silnom vetre, viď. Vyhláška č. 374/1990 Z.z. O bezpečnosti práce a technických zariadeniach pri stavebných prácach. U šikmých a strmých striech musí byť navrhnutý záchytný systém pre upevnenie pomôcok potrebných pre kontrolu, údržbu a opravu zariadení a konštrukcií prístupných zo strešnej plochy. Podľa potreby, s ohľadom na bezpečnosť chodcov a ochranu strešných odkvapov, sa majú na streche umiestňoval zachytávače snehu (norma STN EN 1991). Skladané krytiny všeobecne nie sú tesné proti prachovému snehu, prachu a proti vode pôsobiacej hydrostatickým tlakom, preto je doporučené krytinu doplniť vhodnou hydroizoláciou. Projektant alebo realizačná firma musí pri celkovom riešení strechy zohľadniť miestne podmienky, funkčnosť okolitých stavieb, bezpečnosť prevozu okolo objektu (pád snehu zo strechy) a členitosť strechy podľa danej klimatickej oblasti. Základným predpisom pre projektovanie a realizáciu objektov je Stavebný zákon č. 50/1976 Z.z.. Stavebný zákon ukladá odborne spôsobilým osobám činným v stavebníctve povinnosť chrániť verejné záujmy. Ďalej ukladá povinnosť pri navrhovaní, umiestňovaní, projektovaní, povoľovaní, realizácii, kolaudácii, používaní a odstraňovaní stavieb postupovať podľa všeobecných technických požiadaviek na výstavbu (VTP). VTP sú uvedené vo vyhláške č. 532/2002 Z.z. o všeobecných technických požiadavkách na výstavbu. Základné požiadavky verejného záujmu na stavby sú uvedené nasledovne: Stavba musí byť navrhnutá a prevedená tak, aby bola pri rešpektovaní hospodárnosti vhodná pre zamýšľané využitie a aby splnila základné požiadavky, ktorými sú: a) mechanická odolnosť a stabilita, b) požiarna bezpečnosť, c) hygiena, ochrana zdravia a životného prostredia, d) ochrana pred hlukom a vibráciami, e) bezpečnosť stavby pri užívaní, f) energetická úspornosť a tepelná ochrana. Ďalšími predpismi, ktoré je potrebné rešpektovať pri návrhu stavebných konštrukcií, teda aj striech sú slovenské technické normy. Slovenské technické normy nie sú od všeobecne záväzné. Platnosť noriem vymedzuje zákon č. č. 264/1999. Z.z. v znení zákona č. 254/2003 Z.z., o technických požiadavkách na výrobky a o posudzovaní zhody. Záväznosť slovenských tepelnotechnických noriem STN vymedzuje vyhláška 532/2002 Z.z., 555/2005 zákon o energetickej hospodárnosti budov, vyhláška 476/2008 Z.z. a 625/2006 Z.z. a zákon 162/1995 Z.z..Slovenská technická norma poskytuje pre všeobecné a opakované používanie pravidlá, smernice alebo charakteristiky činností alebo ich výsledkov zamerených na dosiahnutie optimálneho stupňa usporiadania vo vymedzených súvislostiach 6

7 2. Záväzné podmienky montáže 2.2 Klimatické oblasti Potrebný presah krytiny sa mení podľa spôsobu pokládky, formátu krytiny a sklonu strechy. Tieto vymenované veličiny sú závislé na klimatickej oblasti. Klimatická oblasť je pre potrebu pokládky charakterizovaná snehovou oblasťou a nadmorskou výškou. Presné informácie udáva norma snehových oblastí STN EN Klimatické oblasti Obr. č. 2: Mapa snehových oblastí snehová oblasť nadmorská výška Klimatická oblasť K1 I - II do 400 m n. m. Klimatická oblasť K2 III - IV do 600 m n. m. Klimatická oblasť K3 IV - V do 900 m n. m. Poznámka: objekty v snehovej oblasti V potrebné konzultovať Tabuľka presahov krytiny presah krytiny () / rozteč lát () sklon strechy ( ) od - do Cembrit Diamond Cembrit Bobrovka Cembrit Quadra Klimatická oblasť K1 Klimatická oblasť K2 Klimatická oblasť K / / / / / / a viac / / / / /140 85/ a viac 100/ / / /240 85/ a viac 100/250 Vyžiadať si konzultáciu s technickým oddelením. Bezpečný sklon strechy - minimálna hodnota je stanovená normou STN Vzhľadom k zaťaženiu konštrukcie, použiť laty (vypočítané na rozteč krokiev 1 m). V klimatickej oblasti K3 použiť Českú šablónu vo verzii Horal. Zvýšená požiadavka na tesnosť podstrešného priestoru Použitie krytiny v týchto sklonoch a v danej klimatickej oblasti sa zakazuje 7

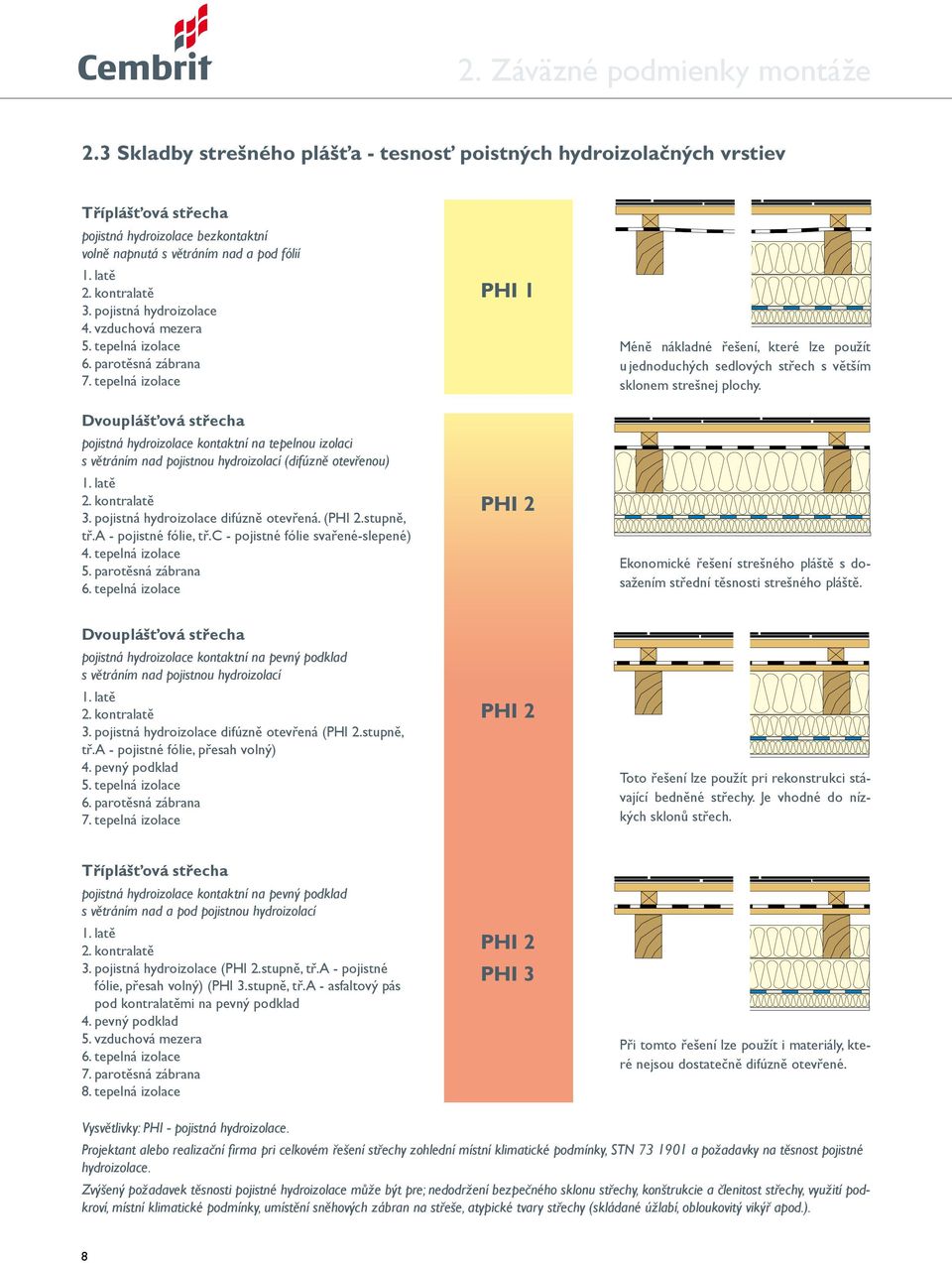

8 2. Záväzné podmienky montáže 2.3 Skladby strešného plášťa - tesnosť poistných hydroizolačných vrstiev Tříplášťová střecha pojistná hydroizolace bezkontaktní volně napnutá s větráním nad a pod fólií 1. latě 2. kontralatě 3. pojistná hydroizolace 4. vzduchová mezera 5. tepelná izolace 6. parotěsná zábrana 7. tepelná izolace Dvouplášťová střecha pojistná hydroizolace kontaktní na tepelnou izolaci s větráním nad pojistnou hydroizolací (difúzně otevřenou) 1. latě 2. kontralatě 3. pojistná hydroizolace difúzně otevřená. (PHI 2.stupně, tř.a - pojistné fólie, tř.c - pojistné fólie svařené-slepené) 4. tepelná izolace 5. parotěsná zábrana 6. tepelná izolace PHI 1 PHI 2 Méně nákladné řešení, které lze použít u jednoduchých sedlových střech s větším sklonem strešnej plochy. Ekonomické řešení strešného pláště s dosažením střední těsnosti strešného pláště. Dvouplášťová střecha pojistná hydroizolace kontaktní na pevný podklad s větráním nad pojistnou hydroizolací 1. latě 2. kontralatě 3. pojistná hydroizolace difúzně otevřená (PHI 2.stupně, tř.a - pojistné fólie, přesah volný) 4. pevný podklad 5. tepelná izolace 6. parotěsná zábrana 7. tepelná izolace PHI 2 Toto řešení lze použít pri rekonstrukci stávající bedněné střechy. Je vhodné do nízkých sklonů střech. Tříplášťová střecha pojistná hydroizolace kontaktní na pevný podklad s větráním nad a pod pojistnou hydroizolací 1. latě 2. kontralatě 3. pojistná hydroizolace (PHI 2.stupně, tř.a - pojistné fólie, přesah volný) (PHI 3.stupně, tř.a - asfaltový pás pod kontralatěmi na pevný podklad 4. pevný podklad 5. vzduchová mezera 6. tepelná izolace 7. parotěsná zábrana 8. tepelná izolace PHI 2 PHI 3 Při tomto řešení lze použít i materiály, které nejsou dostatečně difúzně otevřené. Vysvětlivky: PHI - pojistná hydroizolace. Projektant alebo realizační firma pri celkovém řešení střechy zohlední místní klimatické podmínky, STN a požadavky na těsnost pojistné hydroizolace. Zvýšený požadavek těsnosti pojistné hydroizolace může být pre; nedodržení bezpečného sklonu střechy, konštrukcie a členitost střechy, využití podkroví, místní klimatické podmínky, umístění sněhových zábran na střeše, atypické tvary střechy (skládané úžlabí, obloukovitý vikýř apod.). 8

9 2. Záväzné podmienky montáže 2.4 Vetranie strešného plášťa Proč větrat strešnej plášť... Pro správnou funkci strešného pláště je nutné zabránit kondenzaci vodních par (rosení) na rubové straně strešnej krytiny dostatečným větráním. Zvláště u budov sa zatepleným podkrovím je nutné střechy navrhovat jako dvouplášťové větrané s otevřenou vzduchovou mezerou. Dvouplášťová větraná střecha je založena na principu přirozené cirkulace vzduchu vlivem rozdílu teplot u okapu a hřebene. Z tohoto důvodu je nutno správně dimenzovat vstupní otvor pri odkvape střechy a výstupní otvor u hřebene střechy. Tyto konštrukcie musí být ověřeny tepelně technickým výpočtem podle STN Tepelná ochrana budov. Legenda: 1. okap 2. hydroizolační fólie 3. strešnej lať 4. kontralať 5. strešnej krytina 6. hřebenáč 7. vetracej profil s kartáčem 8. tepelná izolace 9. parozábrana 10. krokev 11. vetracej hlavice 12. zachytávač sněhu Ventilační prostup fólií - Ø 100, 75 cm2 Pojistná hydroizolační difúzní fólie Fólie proti proniknutí vzdušné vlhkosti z podstřešního prostoru do tepelně izolačních vrstiev (pojistná hydroizolační fólie difúzní) musí být vždy umístěna nad tepelně izolačním materiálem a ve vnější pozici k poloze rosného bodu. Tímto je umožněn prostup případné vlhkosti z prostoru tepelné izolace do vzduchové medzery. V oddíle Skladby strešného pláště sú uvedeny základní varianty použití pojistné hydroizolace ve střešním plášti. Pokud použijeme bezkontaktní fólii, musíme realizovat větrané medzery nad fólií a pod ní. Fólie tohoto typu sa nesmí dotýkat tepelné izolace v místě prověšení a ve hřebeni střechy musí být prořezána cca 50. Není-li prostor pod pojistnou izolací provětráván (dvouplášťová šikmá střecha), navrhuje sa pojistná izolace difúzně otevřená, aby na jejím rubu nedocházelo ke kondenzaci vodní páry. Za difúzně otevřené pojistné hydroizolační materiály sú považovány pojistné izolace s ekvivalentní difúzní tloušťkou menší než 0,3m. Tyto materiály mohou být pokládány na tepelně izolační materiály, mohou být volně zavěšeny mezi krokve. U dvouplášťových šikmých střech musí být vždy používány pojistné izolace z difúzně otevřených materiálů. Prostor pod fólií u hřebene střechy musíme větrat, čehož dosáhneme prořezáním fólie cca 50, alebo použijeme ventilační prostup fólií. Tyto ventilační prostupy lze využít i v okolí střešních oken. 9

10 2. Záväzné podmienky montáže 2.5 Návrh správnej veľkosti vetracej medzery. Následující tabulka nám pomáhá určit velikost vstupního otvoru pri odkvape, výstupního otvoru u hřebene střechy a veľkosti průběžné větrané medzery. Tabuľka je určena do délky krokve střechy 10 m. Pokud je krokev delší než 10 m zvětšuje sa nejmenší tloušťka vzduchové vrstvy o 10% hodnoty připadající k nejmenší tloušťce a příslušnému sklonu. Do délky krokví 6 m ve sklonu střechy plochy > 25 je přípustná minimální tloušťka vzduchové medzery 40 (*). Při realizaci větrání střechy musíme zohlednit zmenšení vstupního a výstupního otvoru podle procenta propustnosti použité mřížky. Tabuľka větrání strešného pláště Typ střechy vzduchová mezera sklon střechy ( ) tloušťka větrané vzduchové vrstvy H1 () okap, úžlabí - S1 napojovací otvory hřeben, nároží - S2 dvouplášťová střecha horní vzduchová mezera H S1>1/200 S2>1/ (40*) S1>1/300 S2>1/600 >45 50 (40*) S1>1/400 S2>1/800 s pojistnou hydroizolací difúzně otevřenou tříplášťová střecha s pojistnou hydroizolací difúzně uzavřenou horní vzduchová mezera H1 dolní vzduchová mezera H S1>1/200 S2>1/ (40*) S1>1/300 S2>1/600 >45 50 (40*) S1>1/400 S2>1/ S3>1/200 S4>1/ S3>1/300 S4>1/600 >45 20 S3>1/400 S4>1/800 Vetranie strešného plášťa je realizováno kombinací větrání hřebene a tvarovkou. Velikost výstupního otvoru pri větrání hřebenem je 100 cm 2 /bm. Větrací mezera 1 cm/bm. Velikost výstupního otvoru vetracej hlavice Oriko je 100 cm 2 /1ks. Vetranie strešného plášťa je realizováno plastovými hlavicemi. 10 Velikost výstupního otvoru plastové vetracej hlavice je 200 cm 2 /1ks. Vetranie strešného plášťa je realizováno zvýšeným hřebenem střechy.

11 3. Montáž strešný krytiny 3.1 Cembrit Diamond - Česká šablóna Montážny predpis Cembrit Diamond sa klade ve vodorovných řadách na špici. Rozteč laťování pre českou šablonu je 210. Při položení šablóny na latě je horní špička šablóny zároveň s horní hranou latě. Cembrit Diamond sa připevňuje přibitím hřebíků do dřevěného podkladu tvořeného latěmi alebo 40 60, dále sa přichycuje vichrovou sponou. Každý kus krytiny je držen dvěma klince a jednou vichrovou sponou. Mezi jednotlivými kusy krytiny musí být zachována mezera 4 pre umístění vichrové spony. Vichrová spona sa ohne dolů po směru spádu střechy. Presah české šablóny ve špičce musí být Maloplošná krytina sa klade směrem od okapu ke hřebeni a zprava doleva (zleva doprava). Úpravy krytin (dělením) sa provádí speciálními ručními alebo pákovými nůžkami na stříhání vláknocementového materiálu. Použití nože na dělení krytiny nedoporučujeme, řez není dostatečně rovný. Na dělení krytiny nedoporučujeme používat rozbrušovací kotouč (prach trvale zůstává v povrchové barvě krytiny.) Okapová hrana krytiny přesahuje do 1/3 až do 1/2 šířky okapového žlabu. Hranu krytiny u závětrné lišty, lemovania prostupů apod. je nutno ve spodní části zaoblit tak, aby odváděná voda stékala do plochy střechy. Díl krytiny, který je větší než polovina celého dílu, sa vichruje. Latě pre českou šablonu zahustíme u lemovania střechy, nároží, úžlabí, komínu a prostupů. Horní špička České šablóny sa pokládá zároveň s horní hranou latě, otvory na přibití sú pak ve středu předcházející latě. Šablona sa přibije dvěma klince do středu latě. Hřebíky prochází kolem materiálu šablóny předcházející řady, prostor kolem otvoru je tak podložen. Po přibití Diamondu sa zasunou vichrové spony za šikminu šablóny. Vichrová spona na špici sa ohne dolů po směru spádu střechy. Zastřižení Diamondu - hrana šablóny bude odvádět vodu mimo podstřešní prostor pokud by došlo k zanesení plechového lemovania listím alebo prachem. Abychom mohli menší díly šablon bezpečně připevnit, musíme použít pomocné latě. Díl krytiny, který je větší než polovina celého dílu, sa vichruje. Zastřižení šablóny - spodní část šablóny je nutno zaoblit tak, aby voda stékala z hrany do plochy střechy ! ŠPATNĚ! ŠPATNĚ Zastřižení šablóny - hrana šablóny bude odvádět vodu mimo podstřešní prostor. Na obrázku vpravo je díl šablóny, který nelze dostatečně připevnit, proto je šablóna na tomto obrázku vystřižená z většího dílu. Díl krytiny je připevněn dostatečně třemi klince. Zastřižení šablóny - spodní část šablóny je nutno zaoblit tak, aby voda stékala z hrany do plochy střechy ! ŠPATNĚ 11

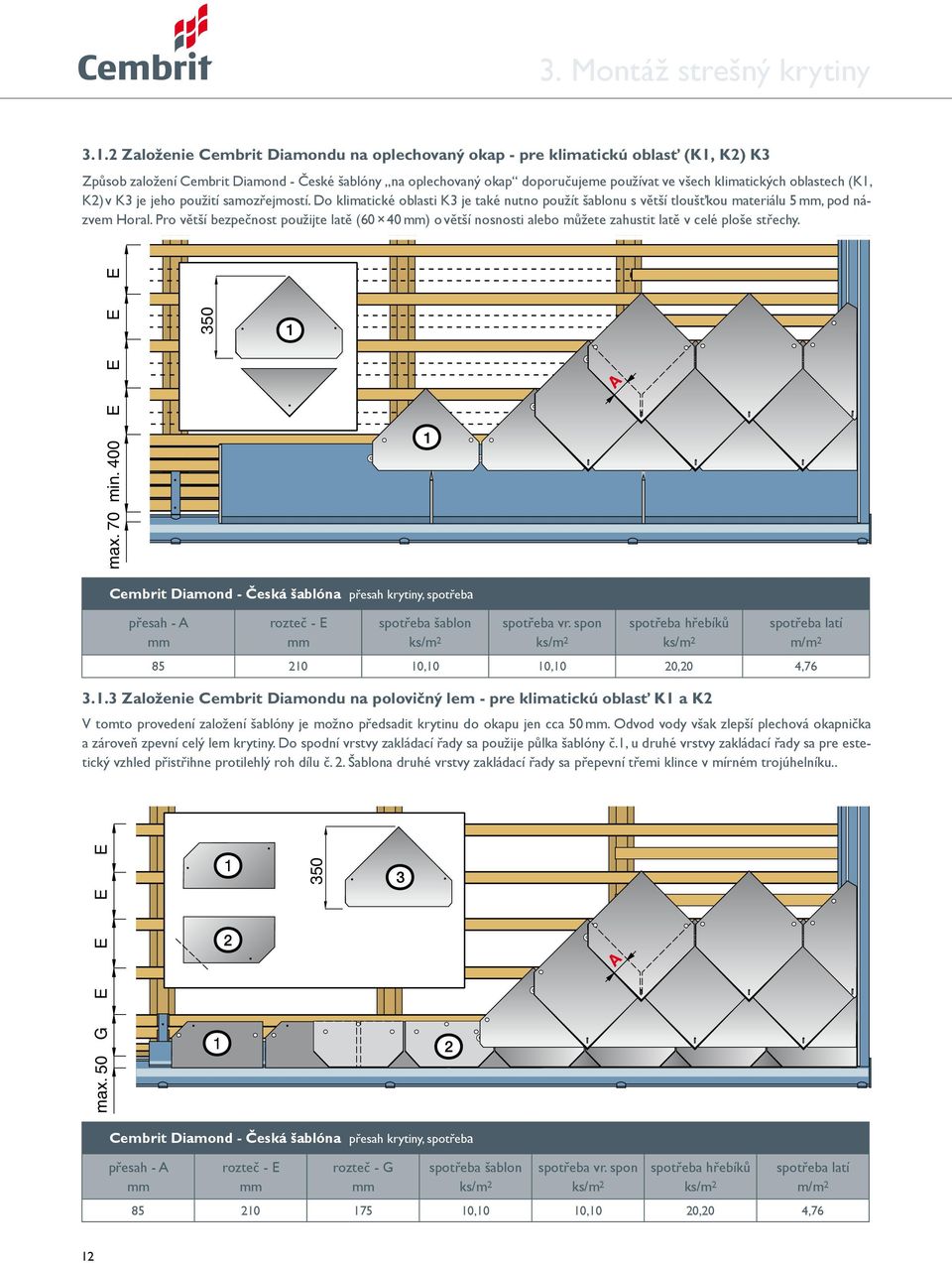

12 3. Montáž strešný krytiny Založenie Cembrit Diamondu na oplechovaný okap - pre klimatickú oblasť (K1, K2) K3 Způsob založení Cembrit Diamond - České šablóny na oplechovaný okap doporučujeme používat ve všech klimatických oblastech (K1, K2) v K3 je jeho použití samozřejmostí. Do klimatické oblasti K3 je také nutno použít šablonu s větší tloušťkou materiálu 5, pod názvem Horal. Pro větší bezpečnost použijte latě (60 40 ) o větší nosnosti alebo můžete zahustit latě v celé ploše střechy. E E 350 E A max. 70 min. 400 E Cembrit Diamond - Česká šablóna přesah krytiny, spotřeba přesah - A rozteč - E spotřeba šablon ks/m 2 spotřeba vr. spon ks/m 2 spotřeba hřebíků ks/m Založenie Cembrit Diamondu na polovičný lem - pre klimatickú oblasť K1 a K2 spotřeba latí m/m ,10 10,10 20,20 4,76 V tomto provedení založení šablóny je možno předsadit krytinu do okapu jen cca 50. Odvod vody však zlepší plechová okapnička a zároveň zpevní celý lem krytiny. Do spodní vrstvy zakládací řady sa použije půlka šablóny č.1, u druhé vrstvy zakládací řady sa pre estetický vzhled přistřihne protilehlý roh dílu č. 2. Šablona druhé vrstvy zakládací řady sa přepevní třemi klince v mírném trojúhelníku.. G E E E E A max. 50 Cembrit Diamond - Česká šablóna přesah krytiny, spotřeba přesah - A rozteč - E rozteč - G spotřeba šablon ks/m 2 spotřeba vr. spon ks/m 2 spotřeba hřebíků ks/m 2 spotřeba latí m/m ,10 10,10 20,20 4,76 12

13 3. Montáž strešný krytiny Založenie Cembrit Diamondu pri odkvape zosilneným lemovaním - pre klimatickú oblasť K1. K2 Dalším způsobem je založení na zesílené lemovania. Pokud chceme docílit pevného lemovania, musíme postupovat střídavým zakládáním poloviční a celé šablóny. Vichrová spona, která je podložená a je mezi dvěma materiály, nám pevně spojuje obě dvě vrstvy. Přesný návod tohoto zakládání je rozkreslen v následujících obrázcích. H E E E E 350 E A max. 70 Cembrit Diamond - Česká šablóna přesah krytiny, spotřeba přesah - A rozteč - E rozteč - H spotřeba šablon ks/m 2 spotřeba vr. spon ks/m 2 spotřeba hřebíků ks/m 2 spotřeba latí m/m ,10 10,10 20,20 4, Postup montáže zosilneného lemovania První díl sa položí k plechovému Druhý díl sa připevní dvě- lemovania tak, ma klince. Pod okraj toho- aby nebyla deformována to dílu sa zasune vichrová vodní drážka. spona. Třetí díl překryje vichrovou sponou. Připevní sa tak, aby vichrová spona dobře držela Celá šablóna sa nasadí na připravenou vichrovou sponou. Za okraj sa zasune vichrová spona pre další řadu šablon Další postup sa opakuje - jako v bodu Další postup sa opakuje - jako v bodu Další postup sa opakuje až do potřebné délky lemu. 13

14 3. Montáž strešný krytiny 3.2 Cembrit Quadra - Dánsky obdĺžnik, Anglický obdĺžnik Montážny predpis Skládaná krytina je v provedení dvojité pokládky pevnější a odolnější než pri jednoduchém kladení. Obdélníky Dánské a Anglické doporučujeme zavěsit na háčiky alebo je lze připevňovat dvěma klince a jednou vichrovou sponou. Maloplošná krytina sa připevňuje přibitím hřebíků do dřevěného podkladu tvořeného latěmi alebo 40 60, dále sa přichycuje vichrovou sponou. Každý kus krytiny je držen dvěma klince a jednou vichrovou sponou. Mezi jednotlivými kusy krytiny musí být zachována mezera 4 pre umístění vichrové spony. Vichrová spona sa ohne dolů po směru spádu střechy. Cembrit Quadra a bobrovka sa zavěšuje na háčiky. Háčky závěsné sú určeny pre latě tl. 30, 40. Háčky sa na latě zavěšují alebo přitloukají. Maloplošná krytina sa klade směrem od okapu ke hřebeni a zprava doleva (zleva doprava). Úpravy krytin (dělením) sa provádí speciálními ručními alebo pákovými nůžkami na stříhání vláknocementového materiálu. Použití nože na dělení krytiny nedoporučujeme, řez není dostatečně rovný. Na dělení krytiny nedoporučujeme používat rozbrušovací kotouč (prach trvale zůstává v povrchové barvě krytiny.) Okapová hrana krytiny přesahuje do 1/3 až do 1/2 šířky okapového žlabu. Hranu krytiny u závětrné lišty, lemovania prostupů apod. je nutno ve spodní části zaoblit tak, aby odváděná voda stékala do plochy střechy. Na obrázku vlevo je obdĺžnik zavěšen na háčiky. Pokládka je v tomto provedení velmi jednoduchá a rychlá. Nedochází k pnutí materiálu pri jeho tepelné dilataci. Horní hrana obdĺžniku je posazená zároveň s horní hranou latě. Na obrázku vpravo je obdĺžnik připevněn dvěma klince a jednou vichrovou sponou. Obdĺžnik je posunut na latích tak, aby sa vytvořil prostor pre přitlučení hřebíků Obrázek vlevo - krajní díl nelze dostatečně připevnit - je úzký, klince nelze použít. Na obrázku vpravo je šířka krajního dílu zvětšena tak, aby tento díl bylo možno dostatečně připevnit dvěma klince a jednou vichrovou sponou. Šířka celého dílu obdĺžniku který navazuje v řadě na krajní díl je úměrně zmenšena. (řez je označen červeně) V následující řadě sa otvor pre vichrovou sponou posune úměrně vytvořené mezeře ! ŠPATNĚ 2. Na obrázku vlevo je pre řešení krajního dílu použit čtverec , který sa krátí podle potřeby. Připevnění toho dílu sa prování několika klince a dvěma vichrovými sponami podle šířky dílu S těmito čtverci lze řešit i kraje střechy, které sú šikmo. Podobně i ukončení do úžlabního plechu, kolem oken a komínů. Připevnění toho dílu sa prování několika klince a dvěma vichrovými sponami podle šířky dílu

15 3. Montáž strešný krytiny Cembrit Quadra pri montáži na háčiky Při montáži maloplošné krytiny v provedení dvojitého krytí doporučujeme používat háčiky. Pokládka je v tomto provedení velmi jednoduchá a rychlá. Nedochází k pnutí materiálu pri jeho tepelné dilataci. Každý díl krytiny je zavěšen na jednom háčku. Závěsné háčiky sú určeny pre tloušťku latě 30, 40. V ostatních případech sa používají háčiky natloukací. Při běžné pokládce je potřeba 4/5 háčků závěsných kombinovat s 1/5 háčků natloukacích (např. v místě kontralatě, kde nelze háček zavěsit použijeme háček natloukací). Na posledním obrázku je uvedeno možnost použití širších latí s natloukacími háčiky, kdy přesnost rozměření latí není nutná. Cembrit Quadra v první řadě u kraje lemovania v úžlabí sa připevňují klince a vichrovou sponou. přesah A max. 10 přesah A max. 10 tl. 30, (40) tl. 30, (40) přesah A max. 10 tl. 30, (40) přesah A max. 10 tl. 30, 40 přesah A max. 10 tl. 30, 40 přesah A max. 10 tl. 30, 40 přesah A přesah A tl. do 25 přesah A tl. do 25 tl. do 25 max. 10 max. 10 max. 70 C E E E E A P A 5 P 5 Cembrit Quadra na háčiky přesah krytiny, spotřeba přesah A rozteč E = P D C spotřeba obdélníků ks/m 2 spotřeba háčků ks/m 2 spotřeba latí m/m ,11 13,11 4, ,66 13,66 4, ,57 14,57 4,44 15

16 3. Montáž strešný krytiny Cembrit Quadra na klince a vichrovou sponou Cembrit Quadra lze připevnit klince a vichrovou sponou. Materiál je dodáván s otvorem na vichrovou sponou, pokud je dodán i s otvory na klince pak sú pre rozteč latí 250. Jinak sa otvory vytvoří až před pokládkou krytiny podle sklonu střechy. Kde sú otvory umístěny uvádí následující tabulka. Každý díl krytiny je uchycen dvěma klince a jednou vichrovou sponou. max. 70 C E E E E A P A 4 4 Cembrit Qudra na klince a vichrovou sponou přesah krytiny, spotřeba přesah A rozteč E = P F D C spotřeba obdélníků ks/m 2 spotřeba vichr. spon ks/m 2 spotřeba hřebíků ks/m 2 spotřeba latí m/m ,11 13,11 26,22 4, ,66 13,66 27,32 4, ,57 14,57 29,14 4, Cembrit Quadra založený na plechovom lemovaní Založenie obdélníků lze realizovat na plechovom lemovaní. Pak je první řada krytiny nahrazena plechem. Toto provedení je zvláště vhodné do klimatické oblasti K3. Lemování střechy je pevnější vzhledem k možným námrazám. V klimatické oblasti K2 a K3 sa používají latě 60 x 40 pre rozteč krokví do 1 m. Šířka zakládacího plechového lemovania je určena podle místních zvyklostí a zkušeností. Konstrukce plechového lemu sa klempířsky provede jako část plechové střechy. max. 70 D-100 E P 16

17 3. Montáž strešný krytiny 3.3 Bobrovka Montážny predpis Maloplošná strešnej krytina sa klade na strešnej latě o rozměrech alebo Bobrovka sa zavěšuje na háčiky. Háčky závěsné sú určeny pre latě tl. 30, 40. Háčky sa na latě zavěšují alebo přitloukají. Při běžné pokládce je potřeba 4/5 háčků závěsných kombinovat s 1/5 háčků natloukacích (např. v místě kontralatě, kde nelze háček zavěsit použijeme háček natloukací). Maloplošná krytina sa klade směrem od okapu ke hřebeni a zprava doleva (zleva doprava). Úpravy krytin (dělením) sa provádí speciálními ručními alebo pákovými nůžkami na stříhání vláknocementového materiálu. Použití nože na dělení krytiny nedoporučujeme, přesah A max. 10 přesah A max. 10 tl. 30, (40) tl. 30, (40) řez není dostatečně rovný. Na dělení krytiny nedoporučujeme používat rozbrušovací kotouč (prach trvale zůstává v povrchové barvě krytiny.) Okapová hrana krytiny přesahuje do 1/3 až do 1/2 šířky okapového žlabu. přesah A max. 10 tl. 30, 40 přesah A max. 10 tl. 30, 40 přesah A přesah A Bobrovka - montáž na háčiky Pro lepší odvádění vody do okapu je nutné použít malou okapničku, která zpevňuje první řadu krytiny. Zakládací řada a okrajové části plochy sú připevněny klince. Pro upevnění dalších řad krytiny sa používají háčiky závěsné na latě tl. 30 a natloukací. Každý díl krytiny je zavěšen na jednom háčku. Na doplňujícím obrázku je u kraje střechy použita otočená šablóny Bobrovka na háčiky přesah krytiny, spotřeba přesah A rozteč E = P D spotřeba bobrovek ks/m 2 spotřeba háčků ks/m 2 spotřeba latí m/m ,10 27,10 6, ,04 29,04 7,15 50 D E E E E E E E D+50 D E E E E E E E E A P5 max

18 Riešenie strešných detailov Větrání tříplášťové střechy u hřebene plastovými hlavicemi Větrání tříplášťové střechy hřebenáčem Větrání tříplášťové střechy zvýšeným hřebenem Větrání tříplášťové střechy zvýšeným hřebenem s hřebenáčem Plechové úžlabí sa stejnými sklony střechy Plechové úžlabí s různými sklony střechy 18

19 4. Riešenie strešných detailov Plechové lemovania okraje tříplášťové střechy bez přesahu Plechové lemovania okraje tříplášťové střechy s přesahem Plechové lemovania okraje tříplášťové střechy s přesahem Plechové lemovania okraje nadezdívky tříplášťové střechy Plechové lemovania komína Profily lemovania komína 19

20 4. Riešenie strešných detailov Okap tříplášťové střechy s přesahem Žlab za atikou Okap tříplášťové střechy s římsou Změna sklonu tříplášťové střechy 20 Změna sklonu mansardové tříplášťové střechy Legenda: 1. strešnej krytina 2. strešnej lať 3. hydroizolační fólie difúzní 4. kontralať 5. Větrací mezera 6. tepelná izolace 7. parotěsná zábrana 8. podkladnej laťka 9. krokev 10. vetracej mřížka 11. hřebenáč kónický příchytka hřebenáče příchytka hřebenáče hřebenáč kónický plechová dilatační lišta 16. plechová dvojitá vodní drážka 17. plechové jednoduché úžlabí 18. plechové předělení úžlabí 19. pevný podklad 20. plechový zadní díl komína 21. plech (přechod mansardy) 22. plechový přední díl komína 23. plechová jednoduchá vodní drážka 24. plechový okap 25. jednoduchá vodní drážka 26. oplechování změny sklonu střechy 27. vetracej hlavice 28. vetracej pás hřebene

21 5. Príslušenstvo strešnej krytiny Hřebenáč kónický - malý Hřebenáč slouží ke krytí hřebene a nároží střechy. Má kónický tvar umožňující kladení s přesahem 60. Technické parametry označení: hřebenáč kónický - malý rozměry: spotřeba: 3 ks/bm materiál: vláknocement barva: barva krytiny Montáž kónického hřebenáče Na vrchol krokví sa připevní hřebenové držáky s hřebenovou latí. Výška hřebenové latě je závislá na sklonu střechy. První (poslední) hřebenáč sa přišroubuje k hřebenové lati vrutem s podložkou (min. průměr 4 ). První hřebenáčová příchytka sa upevní 2 klince přes hřebenáč do hřebenové latě osadí sa druhý hřebenáč a hřebenáčová příchytka sa přihne tak, aby přichytila druhý hřebenáč. Malý kónický hřebenáč sa kombinuje s lemováním nároží a hřebene. Hřebenáč kónický - velký Hřebenáč slouží ke krytí hřebene a nároží střechy. Má kónický tvar umožňující kladení s přesahem 90. Technické parametry označení: hřebenáč kónický - malý rozměry: spotřeba: 2,5 ks/bm vetracej plocha: 100 cm 2 /bm materiál: vláknocement barva: barva krytiny Montáž kónického hřebenáče Na vrchol krokví sa připevní hřebenové držáky s hřebenovou latí. Výška hřebenové latě je závislá na sklonu střechy. První (poslední) hřebenáč sa přišroubuje k hřebenové lati vrutem s podložkou (min. průměr 4 ). První hřebenáčová příchytka sa upevní 2 klince přes hřebenáč do hřebenové latě příchytkou hřebenáče a vruty ke hřebenové lati, osadí sa druhý hřebenáč a hřebenáčová příchytka sa přihne tak, aby přichytila druhý hřebenáč. Při použití kartáče a vytvoření medzery 10 větrá strešnej plocha 100 cm 2 /mb. Ukončení strešnej plochy nemusíme lemovat, hřebenáč má dostatečnou šířku na překrytí i malých dílů krytiny Rozbočovací hřebenáč Rozbočovací hřebenáč slouží ke spojení kónických hřebenáčů valbovej strechy. Technické parametry označení: rozbočovací hřebenáč materiál: laminát barva: barva krytiny 45 Montáž rozbočovacího hřebenáče Při montáži kónických hřebenáčů sa překryje vrchol valbovej strechy rozbočovacím hřebenáčem. Ten sa upevní hřebíkem s kloboučkovou hlavou alebo vrutem s podložkou. Při použití na menším sklonu střechy sa laminátový díl musí přizpůsobit vzniklé geometrii. 21

22 5. Príslušenstvo strešnej krytiny Větrací hlavice LG 200 Větrací hlavice LG 200 ve tvaru Cembrit Diamond a Quadra sú určeny k větrání strešného pláště. Technické parametry označení: vetracej hlavice LG 200 rozměry: , vetracej plocha: 200 cm 2 materiál: nárazuvzdorný polystyren barva: barva krytiny Montáž vetracej hlavice LG 200 Větrací hlavice LG 200 sa umísťují u hřebene střechy tak, aby sa větrala celá strešnej plocha. Montáž je stejná jako u samotné krytiny. Hlavice sa založí do příslušné řady a připevní sa dvěma klince a vichrovou sponou. U obdĺžniku sa následující řada nad vetracej hlavicí upraví do požadovaného tvaru. Větrací hlavice Oriko Větrací hlavice Oriko ve tvaru Cembrit Diamond a Quadra sú určeny k větrání strešného pláště. Technické parametry označení: vetracej hlavice Oriko rozměry: , vetracej plocha: 100 cm 2 materiál: vláknocement barva: barva krytiny Montáž vetracej hlavice Oriko Větrací hlavice Oriko sa umísťují u hřebene střechy tak, aby sa větrala celá strešnej plocha. Montáž je stejná jako u samotné krytiny. Hlavice sa založí do příslušné řady a připevní sa dvěma klince a vichrovou sponou. U obdĺžniku sa následující řada nad vetracej hlavicí upraví do požadovaného tvaru. Ventilační prostup SL Ventilační prostup ve tvaru Cembrit Diamond a Quadra umožňuje prostup strešnej krytinou a používá sa pre větrání kanalizací, kuchyní, WC atd. Technické parametry označení: ventilační prostup SL rozměry: , sklon střechy: od 18 materiál: nárazuvzdorný polystyren průměr prostupu: Ø 110 Montáž ventilačního prostupu SL Hlavice sa umísťují nad příslušným potrubím. Montáž je stejná jako u samotné krytiny. Hlavice sa založí do příslušné řady a připevní sa dvěma klince a vichrovou sponou. U obdĺžniku sa následující řada nad ventilační hlavicí upraví do požadovaného tvaru. Pokud sa hlavice použije v oblastech s větším sněhovým zatížením, je vhodné nad ventilační hlavici umístit sněhový zachytávač lopatkový. 22

23 5. Príslušenstvo strešnej krytiny Ventilační prostup Ø 160 Ventilační prostup ve tvaru Cembrit Diamond a Quadra umožňuje prostup strešnej krytinou a používá sa pre větrání kuchyní atd. Technické parametry označení: ventilační prostup Ø 160 rozměry: , sklon střechy: od materiál: nárazuvzdorný polystyren průměr prostupu: Ø 160 Montáž ventilačního prostupu Hlavice sa umísťují nad příslušným potrubím. Montáž je stejná jako u samotné krytiny. Hlavice sa založí do příslušné řady a připevní sa dvěma klince a vichrovou sponou. U obdĺžniku sa následující řada nad ventilační hlavicí upraví do požadovaného tvaru. Pokud sa hlavice použije v oblastech s větším sněhovým zatížením, je vhodné nad ventilační hlavici umístit sněhový zachytávač lopatkový. Anténní prostup Anténní prostup ve tvaru Cembrit Diamond a Quadra umožňuje průchod strešnej krytinou. Technické parametry označení: anténní prostup AZ 16 rozměry: , sklon střechy: od 18 materiál: nárazuvzdorný polystyren průměr prostupu: max. Ø Montáž anténního prostupu Montáž je stejná jako u samotné krytiny. Anténní prostup sa založí do příslušné řady a připevní sa dvěma klince a vichrovou sponou. Nosnou tyč antény je nutno přesně umístit do otvoru anténního prostupu a připevnit k nosné konstrukci krovu. Těsnící manžeta sa sestřihne na průměr nosné tyče antény.. Prostupová hlavice turbokotle Výrobek je určen k prostupu komína turbokotle. Technické parametry označení: Prostup 130 rozměry: , sklon střechy: od materiál: sklolaminát průměr prostupu: max. Ø130 Ø130 Montáž prostupu Hlavice sa umísťují nad příslušným potrubím. Montáž sa provádí ve spoluprácí s topenářskou firmou. Límec, který překrývá prostupovou hlavici je součástí dodávky komína. Otvor je určen pre potrubí Ø 130. Montáž je stejná jako u samotné krytiny. Hlavice sa založí do příslušné řady a připevní sa dvěma klince a vichrovou sponou. U obdĺžniku sa následující řada nad ventilační hlavicí upraví do požadovaného tvaru. Pokud sa hlavice použije v oblastech s větším sněhovým zatížením, je vhodné nad ventilační hlavici umístit sněhový zachytávač lopatkový. 23

24 5. Príslušenstvo strešnej krytiny Sněhové zábrany K zabránění skluzu sněhu sa střechy, k ochraně provozu kolem objektu, k ochraně strešnej konštrukcie a okapů používáme zachytávače sněhu. Jejich návrh a rozmístění sa řídí jejich funkcí, sklonem střechy, sněhovým zatížením, materiálem a profilem krytiny. Rozhodující pre použití sněhových zachytávačů je hledisko bezpečnosti. Sněhové zachytávače umísťujeme tam, kde: a) pád sněhu ze střechy může ohrozit chodce alebo poškodit okolní konštrukcie, b) sa sníh hromadí vlivem jeho posunu po střeše (např. v úžlabí), c) hrozí poškození střešních prvků. Umístění, typ a množství sněhových zachytávačů volíme vždy podle sněhové oblasti a tvaru střechy. Zachytávače sa podle potřeby dávají i do několika úrovní střechy, aby sa tíha sněhu rovnoměrně roznesla na jednotlivé řady zachytávačů. Nejen správnej rozmístění, ale i množství sněhových zachytávačů je nutné k jejich správnej funkci. Sněhový hák Sněhové háky sa připevňují pod strešnej krytinu přibitím ke strešnej lati. Počet sněhových háků a jejich rozmístění sa řídí sklonem střechy, sněhovou oblastí a musí být rozmístěny po celé ploše střechy podle uvedené tabulky. Tyto sněhové háky mají zadržet sníh v celé ploše střechy. Pokud sa použijí jen v poslední řadě u okapu střechy, alebo sa jejich rozmístění v ploše střechy podcení hrozí především v klimatické oblasti K2. a K3 nebezpečí jejich deformace a proražení krytiny. U šablóny sa používá hák s délkou 400. Nos háku je pak umístěn nad překladem krytiny. V klimatické oblasti K2 a K3 sa pri použití sněhových háků doporučuje celoplošně zahustit latě na rozteč 105 (nos háku bude umístěn nad překladem krytiny a nad latí). U obdélníků sa použije sněhový hák délky 520, který sa zavěsí za lať a připevní hřebíkem. Rozmístění sněhových háků ks/m 2 Sněhový hák A 400 sklon střechy K1 K2 K Sněhový hák E

25 5. Príslušenstvo strešnej krytiny Montáž systému sněhových zábran Univerzální tvarovky sa používají pre zavěšení sněhových zachytávačů, stoupací plošiny, stupaček a držák solárního panelu. Sněhová zábrana sa skládá z univerzální tvarovky ve tvaru šablóny alebo obdĺžniku a výměnných dílů, které sa nasazují do univerzální tvarovky. Univerzální tvarovku - šablonu alebo obdĺžnik připevňujeme přiloženými vruty na vloženou dřevěnou strešnej lať o min. průřezu obdobným způsobem jako vláknocementovou krytinu. Středový šroub je opatřen těsnící podložkou. Pomocnou lať dostatečně ukotvíme. Rozteče jednotlivých univerzálních tvarovek sú dány typem krytiny a statickým výpočtem alebo zkušeným odhadem, který nám určí počet jednotlivých modulů N. 304 N 468 N Dimenzování sněhových zábran Rozmístění a použití sněhových zachytávačů lze určit podle zkušenosti v dané oblasti. Pokud sa zpracovávají v projektu všechny detaily střechy, určí tyto závislosti projektant výpočtem. Výpočet Při návrhu je nutné správně stanovit zatížení podle oddílu 5.3 v STN EN Síla působící na zachytávač sa vypočte ze vzorce: Fs = s b sinα s = µi sk Legenda: Fs- zatížení sněhem na zábranu ve směru skluzu [knm -1 ] s - zatížení sněhem na střeše [knm -2 ] b - půdorysná vzdálenost zábrany od hřebene, alebo od předešlé řady zachytávačů [m] α- sklon střechy [ ] µ i - tvarový součinitel [0,8-1,6] sk- zatížení sněhem podle sněhové oblasti [knm -2 ] Součinitel tření mezi krytinou a sněhem sa uvažuje roven nule. Porovnáním únosnosti zachytávače a síly Fs upravíme vzdálenost mezi držáky.výpočet je stanoven na statické zatížení. Dynamická síla vyvolaná pohybujícím sa sněhem není uvažována. Dynamická složka je výrazně vyšší než statická. Abychom tuto složku omezili je vhodné umístit zachytávače sněhu v několika řadách nad sebou. 25

26 5. Príslušenstvo strešnej krytiny Mřížový zachytávač sněhu Zabrání sesuvu sněhu ze střechy. Vhodné použití do max. II. klimatické oblasti. Technické parametry materiál: nosnost vzpěry: Ocel žárově zinkovaná opatřená práškovou barvou F = max. 3 kn Tyčový zachytávač Umožní zachytit větší hmotnost sněhu. Nedochází k namrzání sněhu. Možné použít až do III. klimatické oblasti. Technické parametry materiál: nosnost vzpěry: Ocel žárově zinkovaná opatřená práškovou barvou F = max. 5 kn Zachytávač sněhu s kulatinou Umožní zachytit větší hmotnost sněhu. Nedochází k namrzání sněhu. Možné použít až do III. klimatické oblasti. Technické parametry materiál: nosnost vzpěry: Ocel žárově zinkovaná opatřená práškovou barvou F = max. 5 kn Lopatka Umísťuje sa pri odkvape v jedné alebo ve dvou řadách. Možné použít až do III. klimatické oblasti. Technické parametry materiál: nosnost vzpěry: Ocel žárově zinkovaná opatřená práškovou barvou F = max. 5 kn 26

27 6. Oprava střešnej krytiny Ukotvení krytiny klince Poškozenou šablonu (obdĺžnik) je třeba nejdříve odstranit vytažením alebo vytržením. Původní klince sa vytáhnou zpod šablon (obdélníků) pomocí vytahovače hřebíků č.1. Na původní místo sa připevní speciální držák opatřený vichrovou sponou č. 2. Nová šablóna sa zasune na původní místo, nasadí sa na vichrovou sponou a spona sa ohne ve směru k okapu (ohnutí spony nejlépe provedeme kleštěmi s kulatou hlavou do obloučku). Držák spony je vyroben z plechu, kterým je prostrčená vichrová spona Ukotvení krytiny háčkem Poškozený obdĺžnik alebo bobrovku uvolníme tak, že viditelnou část háčku otočíme kleštěmi o úhel 90. Nový díl krytiny nasuneme na původní místo pomocí vytahovače hřebíku. Viditelnou část háčku otočíme do původního tvaru. Pokrývačské nářadí 27

28 7. Praktické rady 7.1 Príprava podkladnej konštrukcie - laťování Maloplošná strešnej krytina sa klade na strešnej latě o rozměrech alebo Konstrukce střechy musí být v souladu s STN Navrhování střech. Latě pre českou šablonu zahustíme u lemovania střechy, nároží, úžlabí, komínu a všech prostupů. Tloušťka vetracej medzery (výška kontralatě) je určena výpočtem. Při běžném sklonu sa výška kontralatě používá 5 cm. Před položením první latě je nutno střechu proměřit a prověřit kolmost spádnice na okap střechy. 7.2 Rozmeranie latovania - Založenie šablóny pri odkvape zosilneným lemovaním podkladní lať 7 20 Spodní hranu krytiny položíme do roviny okapu. Horní hrana krytiny nám určuje polohu řídící latě od které rozměřujeme všechny ostatní latě s roztečí 210. Položením poloviční šablóny do roviny okapu nám horní hrana šablóny určuje polohu pomocné latě. V prostoru pod lemem lze latě zahustit. Podkladní lať 7 x 20 sa přitluče na první lať. Lem je mírně zvednut, první a druhá vrstva lemu kopíruje plochu bez průhybu. 7.3 Rozmeranie latovania - Založenie šablóny pri odkvape na polovičný lem max. 50 Spodní hranu krytiny položíme do roviny okapu. Horní hrana krytiny nám určuje polohu řídící latě. max. 50 Od řídící latě rozměřujeme ostatní latě s roztečí 210. V prostoru pod lemem lze latě zahustit. podkladní lať 7 20 Podkladní lať 7 20 sa přitluče na první lať. 7.4 Rozmeranie latovania - Založenie obdĺžniku max E 10 E 10 Spodní hranu krytiny položíme do roviny okapu. Horní hrana krytiny nám určuje polohu řídící latě od které rozměřujeme všechny ostatní latě s roztečí E dané sklonem střechy. Umístění pomocných latí je dáno podle schématu na obrázku, kde E je rozteč latí. který je uveden na str

29 7. Praktické rady 7.5 Postup montáže lemovania valbovej strechy 1. Určíme linii rovnoběžnou s hřebenem alebo nárožím střechy, po kterou zastřiháváme strešnej krytinu. Presah lemu přes tuto linii držíme cca Použijeme latě tl pod lemovania tak, aby sa vyrovnala podkladnej plocha lemu sa strešnej plochou. 3. Připravíme si otvor, kterým prostrčíme vichrovou sponou. Tato vichrová spona je připravena na následující lemovací šablonu. 4. Každá lemovací šablóna je držena nejméně dvěma klince a jednou vichrovou sponou. 7.6 Postup montáže lemovania sedlovej strechy - polovičným lemom! ŠPATNĚ 1. Určíme svislou linii, po kterou zastřiháváme strešnej krytinu. Presah lemu přes tuto linii držíme cca 100. Druhá linie nám určuje okraj sedlovej strechy. 2. Použijeme latě tl pod lemovania tak, aby sa vyrovnala podkladnej plocha lemu sa strešnej plochou. 3. Ukázka neřešené hrany strešnej krytina, která nám zavádí vodu pod lemovania střechy. 4. Každá lemovací šablóna je chycena nejméně třemi klince v mírném trojúhelníku. Lemovací šablóna je mírně natočena tak, aby nám zaváděla vodu do strešnej plochy.. 3.a Řešením předcházejícího problému zavádění vody pod lem střechy je zakrácení zaváděcí hrany. Dalším řešením je založení zaváděcí hrany mezí lemovací šablóny. Tento způsob sa v minulosti tradičně používal 3.b 29

30 7. Praktické rady 7.7 Postup montáže strešného okna, výlezu alebo komínu Latě pre českou šablonu zahustíme u lemovania střechy, nároží, úžlabí, komínu a všech prostupů. Z následujícího postupu montáže je patrné, že tato příprava je důležitá z hlediska dostatečného upevnění menších dílů krytiny u lemovania prostupových otvoru Nasazení výlezu střechy na připravený otvor, jeho upevnění příponkami. Spodní část okna překryje první řadu šablon. Šablona je rozdělena tak, že spodní část je pod plechovým lemem a horní část nad ním. Horní část je ukončena zároveň sa spodní částí okna. 3.! ŠPATNĚ 4. Tento díl šablóny lze připevnit pouze jedním hřebíkem, což není dostatečné. Tento díl šablóny sa vystřihne do prostoru montáže z většího kusu materiálu tak, aby ho bylo možno dostatečně připevnit klince. Podobně sa postupuje i u ostatních detailů střechy Pro připevnění šablon u lemovania je důležité zahuštěné laťování. Pokud je vystřižení koncové šablóny příliš malé a hrozilo by její zlomení, pak musíme tento díl složit ze dvou dílů šablóny s překladem

31 7.8 Postup montáže úžlabí Latě pod úžlabním plechem musíme zahustit tak, abychom měli možnost krajní díly šablóny dostatečně připevnit. Úžlabí je vyrobeno s jednoduchou vodní drážkou a drážkou, která nám podepírá materiál. 10 a a 10 7 Označený díl není možno dostatečně připevnit. V zimně sa pak led opře o tento díl a dojde vlivem posuvu ledu k vylomení. Správné řešení je provedeno na tomto dílu. Díl je vystřižen z většího kusu materiálu. V tomto případě lze tento díl připevnit dostatečně třemi klince. Horní špička je sestřižena ve směru posunu ledu Založenie na plech Zakončení plechu je provedeno jednoduchou vodní drážkou. Lem střechy je místem, které je po úžlabí střechy nejvíce namáhané. Krytina, která přesahuje vodní drážku leží na podpoře, která současně zvedá krytinu, nahrazuje tak podkladnej laťku. Aby nedocházelo k boulení plechu v důsledku dilatací sú jednotlivé úseky vyrobeny z kratších dílů. 31

32 Obchodné regióny spoločnosti Cembrit, s.r.o. MA SI BA SE PK SC MY TT GA PN HC SA IL TN 1. NR BY PU PB BN PE TO ZM PD LV CA KM ZA TR MT BB ZH ZV ZC BS KA RK DK VK NO TS 2. DT LM BR PT LC RS RA SL KK PP LE SN RV GL BJ SB PO 3. KE KS SK SP VT TV ML HE MI SV SO DS NZ KN Kontakty na regionálnych obchodných manažérov: Štefan Boršányi región 1 tel.: Ing. Martina Rešetárová región 2 tel.: Anton Lakatoš región 3 tel.: Spoločnosť Cembrit, s.r.o. je súčasťou popredného európskeho výrobcu stavebných materiálov Cembrit Holding A/S. Hlavnými produktmi skupiny sú strešné a fasádne systémy z vláknocementového materiálu. Súčasťou širokého sortimentu ponúkaných produktov je aj kompletná rada doplnkov a odborný technický servis. Všetky vláknocementové výrobky sú vyrábané v moderných výrobných závodoch, šetrných k životnému prostrediu. Uvedené technické informácie odpovedajú súčasnému technickému stavu a našim získaným skúsenostiam. Pri aplikácii v praxi je nutné prihliadať ku zvláštnostiam každého jednotlivého použitia. Toto vydanie montážneho návodu na fasádny obklad ruší platnosť predchádzajúcich. Cembrit, s.r.o. Sídlo firmy: Horná Malanta 707/25 SK Nitrianske Hrnčiarovce Adresa pre doručovanie poštových zásielok: Cembrit, s.r.o. PO Box 50/D Nitra Tel.: Fax.: info@cembrit.sk Technický servis: Ing. František Malý Tel.:
