1 Obsah Regulatorní informace...2 Popis varovných symbolů...2 Bezpečnostní zásady...2 Předmluva...4 Záruka a servis / opravy...4 Čištění Začínáme...5 Obsah krabice...5 Seznámení s TV...5 Funkce...5 Instalace stojánku...6 Odpojení stojánku...6 Montáž sady nástěnného držáku...7 Ovládací panel...8 Vstupní a výstupní zásuvky...9 Dálkový ovladač Uvedení TV do provozu...11 Připojení napájení...11 Připojení na zadní straně...11 Používání TV...12 Zapnutí a vypnutí TV...12 Spuštění průvodce konfigurací...12 Výběr zdroje obsahu...13 Automatické vyhledávání kanálů...13 Výběr kanálů...13 Nastavení oblíbených kanálů...13 Obnovení výchozích továrních nastavení Nastavení v nabídce OSD (On- Screen Display)...14 Výběr nabídek na obrazovce...15 Nabídka Centrum médií...18 PVR (Personal Video Record) Odstraňování problémů Podpora synchronizace Technické údaje

2 Regulatorní informace Prohlášení o shodě CE Toto zařízení splňuje požadavky směrnice rady EU 2004/108/EC o harmonizaci zákonů členských států o elektromagnetické kompatibilitě a směrnice 2006/95/EC o harmonizaci zákonů členských států o elektrickém zařízení pro používání v konkrétních napěťových limitech. Společnost Hannspree nenese žádnou odpovědnost za jakékoli zanedbání těchto požadavků v důsledku nedoporučené úpravy tohoto zařízení. Popis varovných symbolů Bezpečnostní zásady Umístění POZOR NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEOTEVÍRAT VAROVÁNÍ Tento symbol upozorňuje uživatele na důležité pokyny pro používání, údržbu (opravu) a na další důležité informace, které souvisejí s tímto TV. POZOR Tento symbol upozorňuje uživatele na nebezpečí úrazu elektrickým proudem způsobený nebezpečnými nebo neizolovanými součástmi. Poznámky k bezpečné instalaci Nenechávejte TV dlouhodobě vystavený přímému slunečnímu záření nebo jiným silným zdrojům tepla. Ponechte dostatečný prostor mezi TV a stěnou pro dostatečné vyzařování tepla. Nevystavujte toto zařízení dešti nebo vlhkosti, aby se omezilo nebezpečí požáru nebo úrazu elektrickým proudem. Zařízení nesmí být vystaveno kapající nebo stříkající tekutině a na zařízení nesmí být umístěny žádné předměty naplněné vodou, např. vázy. Tyto servisní pokyny smí používat pouze kvalifikovaný servisní pracovník. Aby se zabránilo nebezpečí úrazu elektrickým proudem, bez náležité kvalifikace neprovádějte žádná jiná servisní opatření kromě těch, která jsou uvedena v tomto návodu na použití. Aby se zabránilo rozšíření požáru, vždy uchovávejte svíčky a jiné zdroje otevřeného ohně v bezpečné vzdálenosti od tohoto produktu. Instalace Neumísťujte TV na místa s nadměrným množstvím páry nebo prachu. Zabraňte zablokování větracích otvorů TV, neumísťujte TV na postel, gauč, koberec nebo do uzavřené skříňky. Umístěte venkovní anténu mimo dráty elektrického vedení, aby se zabránilo případnému nebezpečí. Osobní bezpečnost Aby se zabránilo přetížení zdroje napájení, nikdy nepřipojujte příliš mnoho elektrických zařízení do jedné zásuvky, lišty zásuvek nebo k prodlužovacímu kabelu. Uvnitř tohoto TV se nacházejí elektrické součástky pod nebezpečně vysokým napětím. Aby se zabránilo úrazu elektrickým proudem, nedemontujte opláštění zařízení. Nezasunujte ani nevhazujte malé kovové předměty nebo hořlavé materiály do větracího otvoru TV. V případě nárazu, pádu nebo jiného poškození TV ihned odpojte napájecí kabel a kontaktujte autorizovaného servisního technika. Dojde-li k vniknutí nebo natečení jakékoli tekutiny do TV, kontaktujte autorizovaného servisního technika. Obrazovka tohoto TV je vyrobena ze skla. Zabraňte úderu do obrazovky nebo jejímu poškrábání. Dojde-li k rozbití obrazovky, nedotýkejte se rozbitého skla. Nenechávejte tento TV používat dětmi bez dozoru. Při připojování zástrčky napájecího kabelu postupujte opatrně. Přidržujte zástrčku. Nepokoušejte se odpojit zástrčku tahem za napájecí kabel. Baterie nesmí být vystaveny nadměrnému teplu, jako je např. sluneční záření, oheň a podobně. Napájecí kabel nebo jiná přípojka sloužící k odpojení zařízení, musí být vždy snadno přístupná. Vyrozumění o ochranných známkách Výrobky společnosti Hannspree obsahují technologii HDMI (High-Definition Multimedia Interface). HDMI, logo HDMI a rozhraní High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC v USA a dalších zemích. Logo HD ready je obchodní známka společnosti DIGITALEUROPE. DVB a loga DVB jsou obchodní známky společnosti DVB Project. Nebudete-li dálkový ovladač delší dobu používat, vyjměte baterie a řádně je uložte. Při manipulaci s poškozenými nebo vytékajícími bateriemi postupujte opatrně a v případě kontaktu s vyteklou chemickou tekutinou si omyjte ruce mýdlem. Používá-li dálkový ovladač dvě baterie, nekombinujte nové a staré baterie, jinak bude zkrácena životnosti nové baterie. Ze starých baterií mohou vytékat chemické tekutiny. Nebezpečí výbuchu při chybné výměně baterie. Nahraďte pouze stejným nebo ekvivalentním typem doporučeným výrobcem zařízení. Použité baterie zlikvidujte podle pokynů výrobce. Seznamte se s místními pravidly pro recyklaci a likvidaci odpadů nebo požádejte místního zpracovatele odpadů o pokyny pro likvidaci použitých baterií. Ve víčku dálkového ovladače může být umístěn magnet a proto neumíst ujte magneticky citlivé předměty, jako například hodinky, kreditní karty nebo média flash do blízkosti víčka. Při otevírání víčka dálkového ovladače nepoužívejte sílu; mohlo by dojít k poškození závěsu. 2

3 Autorská práva Copyright 2011 Hannspree, Inc. Všechna práva vyhrazena. Tato příručka je chráněna autorskými právy a distribuována na základě licencí, které omezují její používání, kopírování a šíření. Bez předchozího písemného souhlasu společnosti Hannspree je zakázáno jakýmkoli způsobem reprodukovat jakoukoli část této příručky. TV popsaný v této příručce může obsahovat software společnosti Hannspree (nebo jiných stran) chráněný autorskými právy. Společnost Hannspree (nebo jiné strany) si vyhrazuje výhradní práva na software chráněný autorskými právy, například právo na distribuci nebo reprodukování softwaru chráněného autorskými právy. V souladu s tím a v rozsahu povoleném platnými zákony je bez předchozího písemného souhlasu společnosti Hannspree (nebo jiných stran) zakázáno jakýmikoli způsobem distribuovat, upravovat, zpětně analyzovat nebo reprodukovat jakýkoli software, na který se vztahují autorská práva, obsažený v tomto zařízení. Loga společnosti Hannspree uvedená v této příručce jsou ochranné známky společnosti Hannspree. Všechny ostatní názvy produktů, ochranné známky nebo loga zmínění v této příručce jsou použita pouze k identifikačním účelům a může se jednat o ochranné známky nebo registrované ochranné známky příslušných vlastníků. Zakoupení výrobku popsaného v této příručce nesmí být považován za přímou nebo odvozenou záruku, překážku uplatnění žalobního nároku nebo podobně jakékoli licence na základě autorských práv, patentů, žádostí o patenty nebo ochranných známek společnosti Hannspree s výjimkou normálního, nevýhradního používání, které vyplývá ze zákona o prodeji výrobku. INFORMACE O RECYKLACI Společnost Hannspree velmi prosazuje naši strategii ochrany životního prostředí a pevně věříme, že nám pomáhá udržovat zdravější planetu prostřednictvím nakládání a recyklace průmyslových technologických zařízení po ukončení životnosti. Tato zařízení obsahují recyklovatelné materiály, které lze znovu rozložit a použít při výrobě zcela nových výrobků. Na druhou stranu lze ostatní materiál označit za nebezpečné a jedovaté látky. Důrazně vám doporučujeme kontaktovat poskytnuté informace pro recyklaci tohoto výrobku. Další informace najdete na Na základě směrnice WEEE nesmí být tento TV v Evropě po ukončení životnosti likvidován jako běžný odpad. Při likvidaci postupujte podle pokynů pro recyklaci na našem webu. 3

4 Poznámky: Tento LED TV je určen pouze pro zábavní použití a použití pro vizuálního zobrazení jsou vyloučeny. Toto zařízení používá pro připojení k počítači konektor VGA. Aby se omezilo rušení zdrojového signálu hlavní frekvencí, použijte kabel monitoru VGA s feritovým stíněním. Předmluva Děkujeme vám za zakoupení tohoto Hannspree LED TV. Tento nový TV vám přináší vynikající obraz a zvuk a zároveň obohacuje váš životní styl pokročilou technologií. Před instalací, používáním nebo ovládáním tohoto TV si pečlivě přečtěte celou tuto příručku. Aby byla zajištěna bezpečná a správná instalace a používání tohoto TV, je třeba dodržovat pokyny pro bezpečnost a používání v této příručce. Tato příručka vám pomůže při instalaci a používání TV. Přesnost informací uvedených v této příručce byla pečlivě ověřena; nicméně přesnost obsahu nelze zaručit. Změna informací v této příručce bez předchozího upozornění vyhrazena. V rozsahu povoleném platnými zákony nenese společnost Hannspree, Inc. (dále pouze HANNspree ) žádnou odpovědnost za přímé, nepřímé, zvláštní, exemplární, náhodné nebo následné škody způsobené jakoukoli nepřesností nebo nedostatkem v této příručce, i když byla společnost na možnost vzniku takových škod předem upozorněna. Záruka a servis / opravy Plné znění podmínek záručního servisu viz Záruční list přiložený k TV. Informace o servisu a opravách pro Čeština: Je-li zapotřebí servis, kontaktujte centrum technické pomoci HANNspree a přečtěte si podmínky v záručním listu. Navštivte evropské webové stránky HANNspree: a přejděte na část Servis Opravy. Likvidace obalového materiálu: Seznamte se s místními zákony a předpisy, aby byla zajištěna ekologicky bezpečná likvidace. Tuto příručku uschovejte pro budoucí použití. Čištění Pokyny pro čištění TV 1 Pravidelně odstraňujte prach a nečistoty z TV měkkým hadříkem. Intenzivnější znečištění lze odstranit hadříkem navlhčeným tekutým mýdlem. 2 Nepoužívejte detergenty ani jiné agresivní čističe. Mohly by poškodit skříň nebo povrch obrazovky. 4

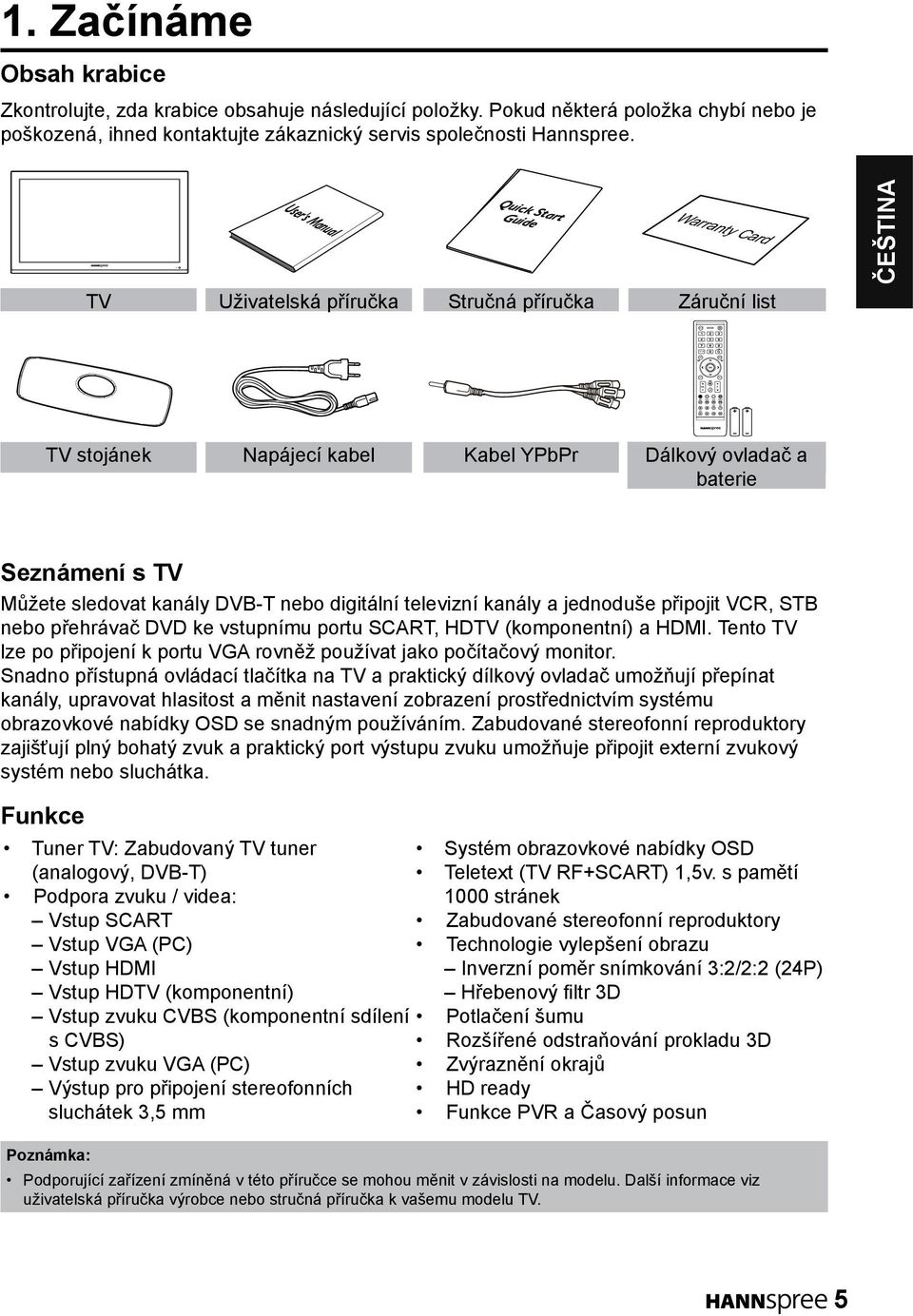

5 INPUT Pro.LIST INFO EPG TEXT PVR VOL SUBTITLE OK MUTE I - II FREEZE SLEEP LAST P MENU EXIT ASPECT FAV. 1. Začínáme Obsah krabice Zkontrolujte, zda krabice obsahuje následující položky. Pokud některá položka chybí nebo je poškozená, ihned kontaktujte zákaznický servis společnosti Hannspree. User's Manual Quick Start Guide Warranty Card TV Uživatelská příručka Stručná příručka Záruční list TV stojánek Napájecí kabel Kabel YPbPr Dálkový ovladač a baterie Seznámení s TV Můžete sledovat kanály DVB-T nebo digitální televizní kanály a jednoduše připojit VCR, STB nebo přehrávač DVD ke vstupnímu portu SCART, HDTV (komponentní) a HDMI. Tento TV lze po připojení k portu VGA rovněž používat jako počítačový monitor. Snadno přístupná ovládací tlačítka na TV a praktický dílkový ovladač umožňují přepínat kanály, upravovat hlasitost a měnit nastavení zobrazení prostřednictvím systému obrazovkové nabídky OSD se snadným používáním. Zabudované stereofonní reproduktory zajišťují plný bohatý zvuk a praktický port výstupu zvuku umožňuje připojit externí zvukový systém nebo sluchátka. Funkce Tuner TV: Zabudovaný TV tuner Systém obrazovkové nabídky OSD (analogový, DVB-T) Teletext (TV RF+SCART) 1,5v. s pamětí Podpora zvuku / videa: 1000 stránek Vstup SCART Zabudované stereofonní reproduktory Vstup VGA (PC) Technologie vylepšení obrazu Vstup HDMI Vstup HDTV (komponentní) Inverzní poměr snímkování 3:2/2:2 (24P) Hřebenový filtr 3D Vstup zvuku CVBS (komponentní sdílení Potlačení šumu s CVBS) Rozšířené odstraňování prokladu 3D Vstup zvuku VGA (PC) Zvýraznění okrajů Výstup pro připojení stereofonních HD ready sluchátek 3,5 mm Funkce PVR a Časový posun Poznámka: Podporující zařízení zmíněná v této příručce se mohou měnit v závislosti na modelu. Další informace viz uživatelská příručka výrobce nebo stručná příručka k vašemu modelu TV. 5

6 Instalace stojánku 1 Oparně položte TV obrazovkou dolů na měkký povrch, aby se zabránilo poškození obrazovky. Montujte pouze za pomoci další osoby. Při montáži rozlišujte přední a zadní část stojánku. 2 Nasaďte stojánek podle obrázku a zajistěte jej otáčením stojánku proti směru hodin, dokud neuslyšíte cvaknutí. Otevřít Open Zavřít Close Odpojení stojánku 1 Oparně položte TV obrazovkou dolů na měkký povrch, aby se zabránilo poškození obrazovky. 2 Odmontujte šroubky a odpojte stojánek z TV. Montáž LED TV vyžaduje zvláštní dovednosti a měl by ji provádět pouze kvalifikovaný servisní pracovník. Zákazníci by se neměli pokoušet provést instalaci vlastními silami. Společnost Hannspree nenese žádnou odpovědnost za nesprávnou montáž ani za montáž, která způsobí nehodu nebo zranění. Poraďte se s kvalifikovaným servisním pracovníkem o použití volitelného držáku pro upevnění TV na stěnu. 6

7 Montáž sady nástěnného držáku Nástěnný držák (prodávaný samostatně) umožňuje připevnit TV na stěnu. Podrobné informace pro instalaci nástěnného držáku viz pokyny dodané se sadou nástěnného držáku. Požádejte technika o pomoc při instalaci nástěnného držáku. Společnost Hannspree nenese odpovědnost za jakékoli poškození výrobku jakoukoli škodu nebo zranění vás nebo ostatních při instalaci TV vlastními silami. Název modelu Neinstalujte sadu nástěnného držáku, když je TV zapnutý. Mohlo by dojít ke zranění elektrickým proudem. Stěnový držák kompatibilní se standardem VESA (Š x V) Počet montážních otvorů Typ šroubu Maximální zatížení SL19DMAB 100x100 mm 4 Metrické 4 x 12 mm 40 kg 1 Zakupte nástěnný držák kompatibilní se standardem VESA (viz tabulka výše). 2 Vyhledejte nejvhodnější polohu TV na stěně. 3 Připevněte nástěnný držák pevně ke stěně. 4 Zajistěte TV k držáku pomocí 4 montážních šroubů na zadní a středové části TV. Zajištění instalačního prostoru Zachovávejte požadované vzdálenosti mezi výrobkem a ostatními předměty (například stěnami) pro zajištění dostatečného větrání. V opačném případě by mohlo dojít k požáru nebo k problému s výrobkem z důvodu zvýšení vnitřní teploty výrobku. Nainstalujte výrobek tak, aby byly dodrženy požadované vzdálenosti na obrázku. Při použití stojánku nebo nástěnného držáku použijte pouze součástky dodané společností Hannspree. Při instalaci výrobku se stojánkem Při instalaci výrobku s nástěnným držákem 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Poznámka: Přečtěte si pečlivě pokyny dodané s vaším konkrétním nástěnným držákem, aby byla zajištěna řádná montáž TV na stěnu. 7

8 Ovládací panel 1 INPUT Č. Popis Tlačítko Funkce 1 Napájení Stisknutím zapnete nebo vypnete TV. 2 Zdroj INPUT 3 Nabídka MENU 4 Výběr programu 5 Nastavení hlasitosti 6 Infračervený dálkový snímač Stisknutím tlačítka INPUT zobrazíte seznam vstupních zdrojů. Stisknutím zapnete/ vypnete obrazovkovou nabídku (OSD). Slouží ke zvýšení čísla programu nebo k přechodu nahoru na předchozí položku nabídky OSD. V pohotovostním režimu stisknutím zapněte TV. Slouží ke snížení čísla programu nebo k přechodu dolů na další položku nabídky OSD. V pohotovostním režimu stisknutím zapněte TV. Slouží ke zvýšení hlasitosti nebo k přechodu vpravo v nabídce OSD. Slouží ke snížení hlasitosti nebo k přechodu vlevo v nabídce OSD. Přijímá příchozí příkazy dálkového ovladače. 8

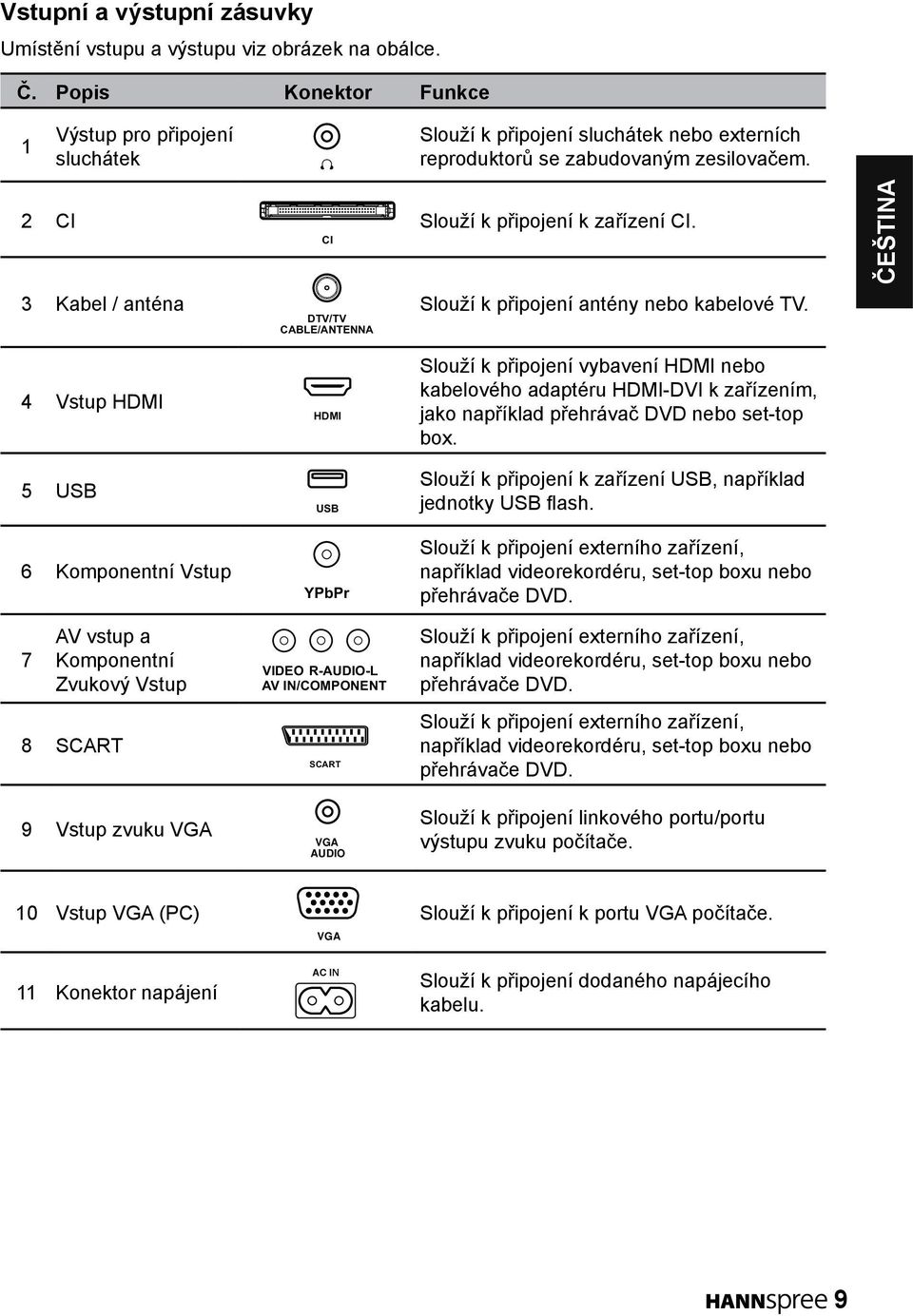

9 Vstupní a výstupní zásuvky Umístění vstupu a výstupu viz obrázek na obálce. Č. Popis Konektor Funkce 1 Výstup pro připojení sluchátek Slouží k připojení sluchátek nebo externích reproduktorů se zabudovaným zesilovačem. 2 CI CI Slouží k připojení k zařízení CI. 3 Kabel / anténa CSU.SU B@AKD.@MSDMM@ Slouží k připojení antény nebo kabelové TV. 4 Vstup HDMI HDMI Slouží k připojení vybavení HDMI nebo kabelového adaptéru HDMI-DVI k zařízením, jako například přehrávač DVD nebo set-top box. 5 USB USB Slouží k připojení k zařízení USB, například jednotky USB flash. 6 Komponentní Vstup YPbPr Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. 7 AV vstup a Komponentní Zvukový Vstup VIDEO R-AUDIO-L AV IN/COMPONENT Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. 8 SCART SCART Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. 9 Vstup zvuku VGA VGA AUDIO Slouží k připojení linkového portu/portu výstupu zvuku počítače. 10 Vstup VGA (PC) VGA Slouží k připojení k portu VGA počítače. 11 Konektor napájení AC IN Slouží k připojení dodaného napájecího kabelu. 9

10 Dálkový ovladač 1 INPUT Stisknutím vyberte některý z typu vstupního signálu. 2 Klávesnice Slouží k přímému výběru programu. Stisknutím 0-9 zadejte čísla programů (v případě programu 10 stiskněte 1 a 0). 3 Pro.LIST Stisknutím zobrazíte seznam kanálů. 4 INFO Stisknutím zobrazíte informace o programu (pokud jdou k dispozici). 5 OK Stisknutím vstoupíte do podnabídky nebo aktivujete nastavení. 6 EPG Stisknutím zobrazíte podrobné programovací informace pro kanály (pouze pro DTV). 7 MUTE Stisknutím můžete vypnout a zapnout zvuk. 8 Nastavení hlasitosti Stisknutím + zvýšíte hlasitost zvuku. Stisknutím - snížíte hlasitost zvuku. 9 Barevná tlačítka Stisknutím barevných tlačítek lze provádět konkrétní úkoly v nabídce OSD nebo v režimu teletextu. 10 TEXT Stisknutím můžete zapnout nebo vypnout teletext. 11 SUBTITLE Je-li v případě zdroje ATV aktivován režim teletextu a teletext má stránku s titulky, Vložení baterií (Velikost baterie: AA) INPUT Pro.LIST INFO EPG TEXT PVR VOL SUBTITLE OK MUTE FREEZE SLEEP stisknutím zobrazíte stránku s titulky. Se zdrojem DTV stisknutím vyberte vhodný jazyk dostupný pro vybraný digitální TV program. 12 Tlačítka pro ovládání médií Stisknutím ovládacích tlačítek lze provádět konkrétní úkoly v režimu TV nebo USB. 13 Napájení Stisknutím zapnete nebo vypnete TV. 14 LAST Stisknutím se vrátíte na poslední vybraný kanál. I - II LAST P MENU EXIT ASPECT FAV MENU Stisknutím vstoupíte do hlavní nabídky nebo se vrátíte na předchozí nabídku. 16 Šipky Stisknutím tlačítka / / / můžete procházet hlavní nabídku, vybírat volby nabídky, nastavovat funkce a měnit hodnoty. lze rovněž použít k otevření příslušné nabídky. 17 EXIT Stisknutím ukončíte obrazovku nabídky nebo Teletext. 18 Výběr programu Stisknutím p zvýšíte číslo programu. Stisknutím q snížíte číslo programu. 19 Duální zvuk Stisknutím můžete změnit výběr více zvuků TV kanálu. 20 ASPECT Slouží k výběru formátu obrazu. 21 FREEZE Stisknutím pozastavíte obraz videa na obrazovce (pouze pro vstup TV). 22 FAV. Stisknutím zobrazíte seznam uložených oblíbených kanálů. 23 SLEEP Stisknutím nastavíte časovač vypnutí. Funkce teletextu 4 : Odhalení teletext 15 : Rejstřík teletextu 10 : Nebo můžete vybrat možnosti Teletext, Dvojitý (Double) nebo Kombinovat (Mix) 11 : Titulky teletextu 20 : Výběr velikosti teletextu 21 : Přidržení teletextu Poznámky: Pro dosažení optimálních výsledků používejte dálkový ovladač v odpovídající vzdálenosti od přední strany TV. Nemiřte na TV pod úhlem větším, než 30 stupňů. Provozní vzdálenost může být omezena, když je signál snímače přímo vystaven silnému světlu. Namiřte vysílač na dálkovém ovladači na snímač signálu a zajistěte, aby mezi oběma nebyly žádné překážky. 10

11 2. Uvedení TV do provozu Připojení napájení 1 Připojte napájecí kabel ke vstupu střídavého napájení na zadní straně TV. 2 Připojte zástrčku na druhém konci napájecího kabelu do elektrické zásuvky. Připojení na zadní straně Pokyny pro připojení zařízení viz obrázek a tabulka níže. Pořadí připojení HDMI je nejlepší způsob připojení zařízení. Pokud není k dispozici, procházejte seznam dolů, dokud nenajdete připojení, které je dispozici na každém zařízení. 1 HDMI 2 Komponentní a AV USB DTV/TV HDMI CABLE/ANTENNA CI 3 SCART AC POWER VGA VGA AUDIO SCART VIDEO R-AUDIO-L AV IN/COMPONENT YPbPr 1 HDMI 2 Komponentní a AV (zelená) Y HDMI (modrá) Pb/Cb DTV/TV HDMI BLE/ANTENNA VIDEO R-AUDIO-L AV IN/COMPONENT YPbPr (červená) Pr/Cr Použijte HDMI pro připojení případných externích zařízení. Není-li k dispozici, použijte Component. Použijte COMPONENT pro připojení se zařízeními AV. (zelená) CVBS (modrá) L (červená) R 3 SCART VGA AUDIO SCART Anténa/Kabel Použijte toto připojení, když se potřebujete připojit přímo k anténě nebo kabelovému systému místo použití kabelové skříňky. SCART Použijte SCART při připojení zařízení AV, která jsou vybavena konektory SCART pomocí dodaného kabelu SCART. USB RF koaxiální vodič (75 Ω) Antenna Anténa DTV/TV HD CABLE/ANTENNA Nebo Or Dávejte pozor, abyste neohnuli měděný drát. Kabelová Cable TV TV 11

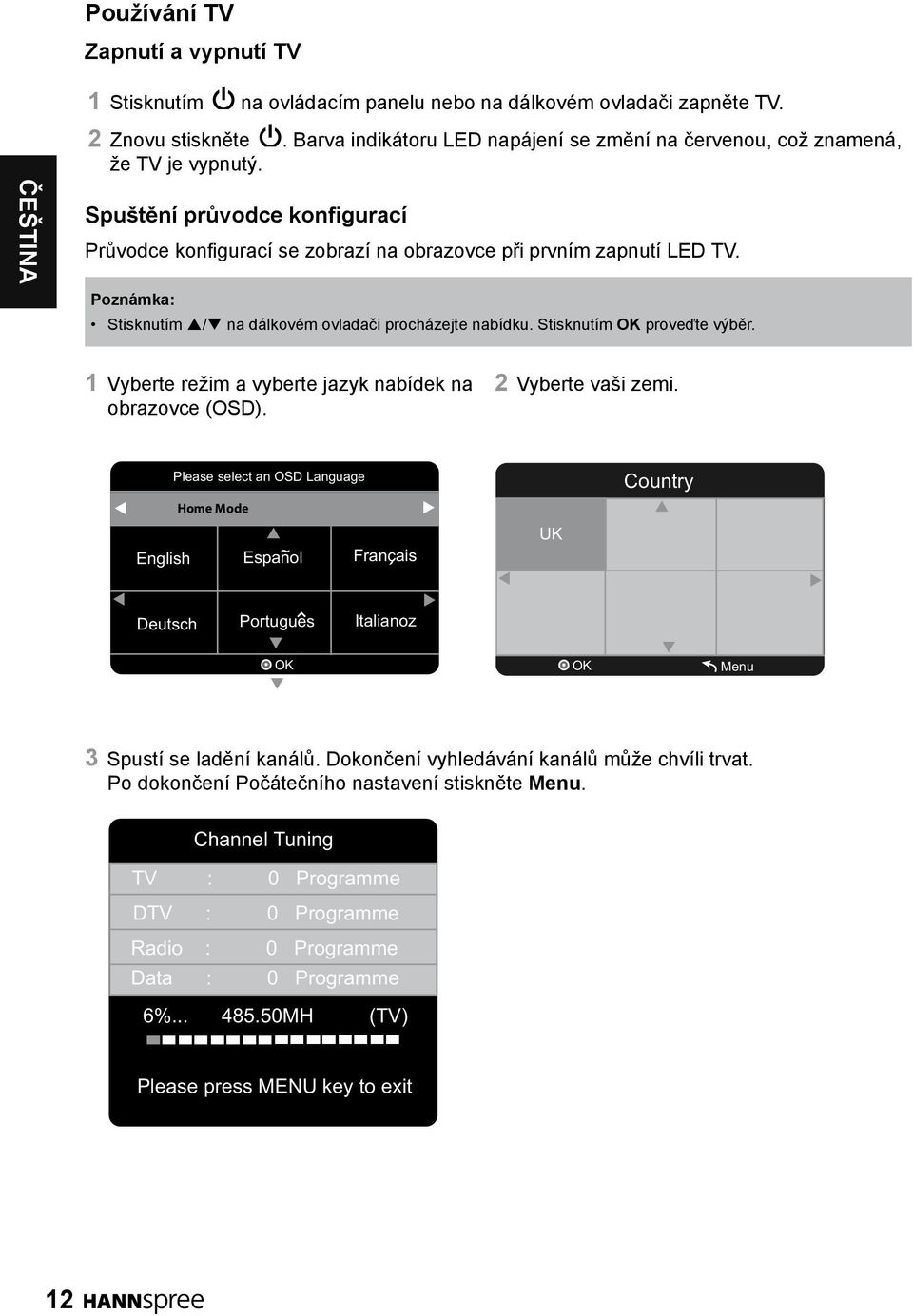

12 Používání TV Zapnutí a vypnutí TV 1 Stisknutím na ovládacím panelu nebo na dálkovém ovladači zapněte TV. 2 Znovu stiskněte. Barva indikátoru LED napájení se změní na červenou, což znamená, že TV je vypnutý. Spuštění průvodce konfigurací Průvodce konfigurací se zobrazí na obrazovce při prvním zapnutí LED TV. Poznámka: Stisknutím p/q na dálkovém ovladači procházejte nabídku. Stisknutím OK proveďte výběr. 1 Vyberte režim a vyberte jazyk nabídek na obrazovce (OSD). 2 Vyberte vaši zemi. Please select an OSD Language Home Mode English Espanol ~ Francais UK Country Deutsch Portugues Italianoz OK OK Menu 3 Spustí se ladění kanálů. Dokončení vyhledávání kanálů může chvíli trvat. Po dokončení Počátečního nastavení stiskněte Menu. Channel Tuning TV : 0 Programme DTV : 0 Programme Radio : 0 Programme Data : 0 Programme 6% MH (TV) Please press MENU key to exit 12

13 Výběr zdroje obsahu Můžete sledovat kabelové nebo pozemní vysílání TV, přehrávat DVD nebo se připojit k počítači. Pokyny pro výběr zdrojového signálu: Stiskněte tlačítko INPUT na dálkovém ovladači. Zobrazí se nabídka Vstupní zdroj. Stisknutím p/q označte požadovaný zdroj a potom potvrďte stisknutím OK. Automatické vyhledávání kanálů Před používáním TV ke sledování programů je třeba nejdříve aktivovat vyhledávání kanálů. 1 Stiskem MENU na ovládacím panelu nebo Menu na dálkovém ovladači přejděte do nabídky TV. 2 Vyberte Kanál (CHANNEL). 3 Vyberte Autom. ladění (Auto Tuning) a stiskněte tlačítko OK. 4 Vyberte Typ. ladění (Tune Type) a stiskněte tlačítko OK. 5 Vyberte zemi a stiskem OK spusťte ladění kanálů. 6 Stiskem Nabídka (Menu) na dálkovém ovladači přeskočte ladění ATV/DTV. Výběr kanálů Stisknutím tlačítka P nebo P na ovládacím panelu nebo tlačítka P p nebo P q na dálkovém ovladači zvyšte / snižte číslo programu. Stiskněte číselná tlačítka na dálkovém ovladači. Nastavení oblíbených kanálů 1 Stiskem Menu vyberte Kanál (CHANNEL). 2 Stiskem p/q vyberte Upravit program (Programme Edit). Stiskem OK přejděte na nabídku Upravit program (Programme Edit). Stiskem p/q vyberte kanál. 3 Stiskem FAV začněte úpravu seznamu oblíbených kanálů. Stiskem p/q procházejte seznam kanálů a stiskem OK vyberte. Opakováním tohoto postupu nastavte další oblíbené kanály. 4 Stiskem Menu ukončete operaci. Obnovení výchozích továrních nastavení 1 Stisknutím tlačítka MENU na dálkovém ovladači zobrazte hlavní nabídku. 2 Vyberte volbu Nastavení > Obnovit výchozí (Setup > Reset Default) a stiskem OK/u vstupte do její podnabídky. Objeví se dotaz Chcete pokračovat. 3 Stiskem / vyberte Ano (Yes) a stiskem OK přejděte na obrazovku Nastavení. 13

14 3. Nastavení v nabídce OSD (On- Screen Display) Systém nabídky OSD (On-Screen Display) umožňuje provádět rychle a jednoduše nastavení TV. Do nabídky OSD lze vstoupit pohodlně pomocí tlačítek na dálkovém ovladači. Než se podrobně seznámíte s jednotlivými položkami nabídky OSD, seznamte se se strukturou systému OSD: Hlavní nabídky: Zobrazí se hlavní nabídky. Pokyny: Stručné pokyny pro provádění nastavení. Nastavitelné možnosti: Zobrazuje nastavení/hodnotu nastavitelných položek. Funkce Ovládací panel TV Dálkový ovladač Nabídka OSD MENU Menu Nahoru P Šipka p Dolů P Šipka q Vybrat/ zvýšit VOL + Šipka u Vybrat/ snížit VOL - Šipka t Zpět MENU Menu 14

15 Výběr nabídek na obrazovce Postupujte podle pokynů uvedených na levé straně nabídky funkcí OSD. Stisknutím tlačítka P /P na ovládacím panelu nebo tlačítek se šipkami p/q procházejte nabídky. Stisknutím VOL + na ovládacím panelu nebo tlačítka se šipkou u vstupte do odpovídající podnabídky. Stisknutím VOL +/VOL - na ovládacím panelu nebo tlačítek se šipkami t/u upravte požadované nastavení. Opakovaným stisknutím tlačítka MENU na ovládacím panelu nebo tlačítka Exit ukončete nabídku OSD. KANÁL Možnost Auto ladění (Auto Tuning) Ruční ladění ATV (ATV Manual Tuning) Ruční ladění DTV (DTV Manual Tuning) Upravit program (Programme Edit) Informace o signálu (Signal Information) Informace CI (CI Information) Popis Automatické vyhledávání kanálů. Ruční vyhledávání kanálů.atv. Ruční vyhledávání kanálů.dtv. Úprava kanálu (upravit/přejmenovat/přesunout/přeskočit/oblíb. (Delete/Rename/Move/Skip/Fav)). Zobrazení informací o signálu Zobrazení informací CI Stiskem OK přejděte na nabídku Informace CI. Poznámka: Výchozí heslo je OBRAZ Možnost Režim obrazu (Picture Mode) Popis Vyberte možnost předvolby zobrazení optimalizovaného pro různé podmínky sledování (Dynamický/Standardní/Jemný/Uživatel (Dynamic/Standard/Mild/Personal)). Kontrast (Contrast) Úprava gradace signálu videa (0 ~ 100). Jas (Brightness) Úprava základní úrovně signálu v obrazu (0 ~ 100). Barva (Colour) Úprava intenzity barev (0 ~ 100). Odstín (Tint) Ovládání zabarvení obrazu do zelena nebo do červena (R50 až G50). Ostrost (Sharpness) Úprava ostrosti nebo měkkosti zobrazení (0 ~ 100). Barevná tepl. (Color Temp) Potlačení šumu (Noise reduction) Aktivní kontrast (Active Contrast) Vyberte teplotu barev zobrazení (Normální/Teplá/Studená (Normal/ Warm/Cool)). Snížení hladiny šumu (vyp./nízká/střední/vysoká/výchozí (Off/Low/ Middle/High/Default)). Aktivace/deaktivace funkce Aktivní kontrast (zap./vyp. (On/Off)). 15

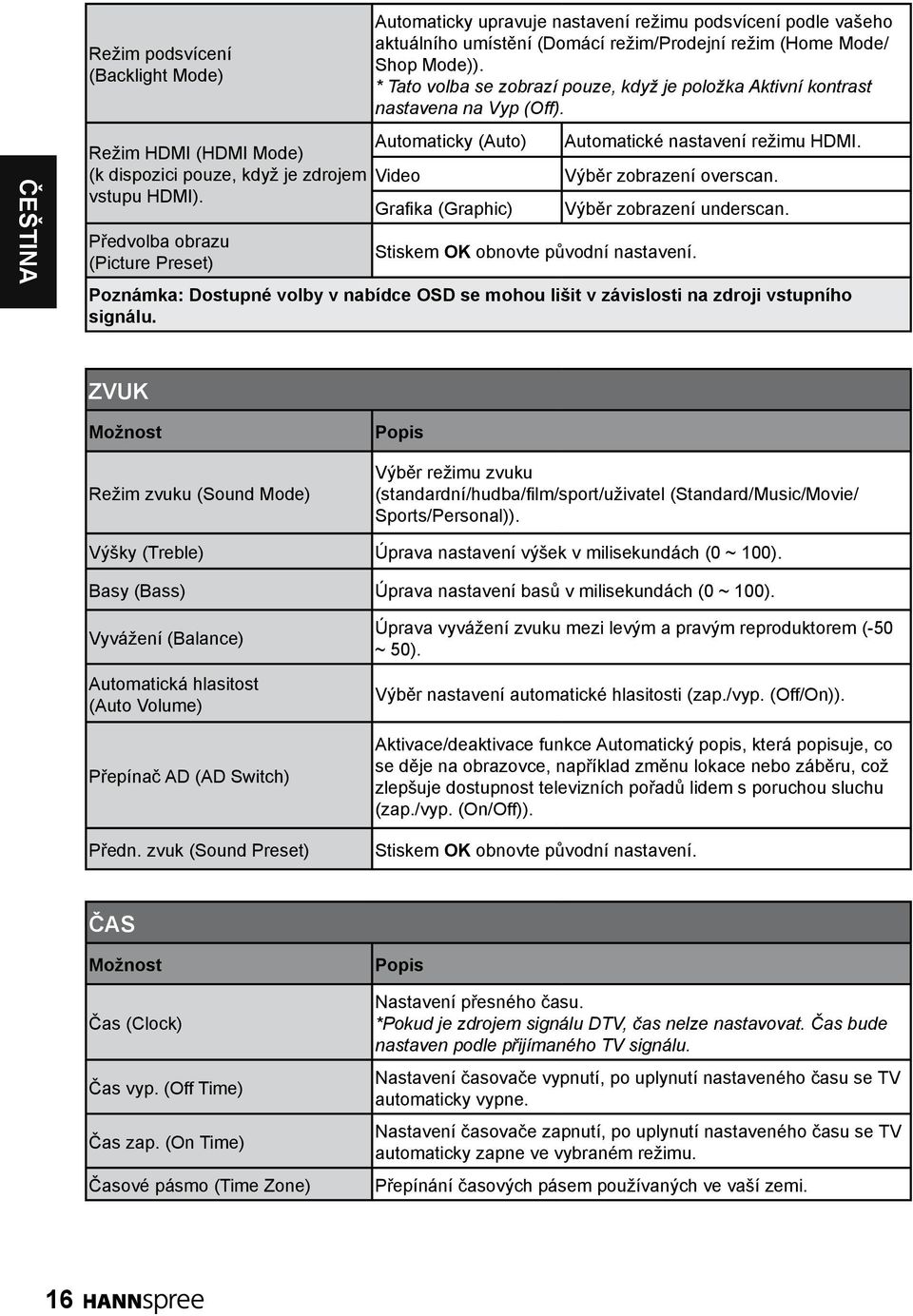

16 Režim podsvícení (Backlight Mode) Automaticky upravuje nastavení režimu podsvícení podle vašeho aktuálního umístění (Domácí režim/prodejní režim (Home Mode/ Shop Mode)). * Tato volba se zobrazí pouze, když je položka Aktivní kontrast nastavena na Vyp (Off). Režim HDMI (HDMI Mode) (k dispozici pouze, když je zdrojem vstupu HDMI). Předvolba obrazu (Picture Preset) Automaticky (Auto) Video Grafika (Graphic) Automatické nastavení režimu HDMI. Výběr zobrazení overscan. Výběr zobrazení underscan. Stiskem OK obnovte původní nastavení. Poznámka: Dostupné volby v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. ZVUK Možnost Režim zvuku (Sound Mode) Popis Výběr režimu zvuku (standardní/hudba/film/sport/uživatel (Standard/Music/Movie/ Sports/Personal)). Výšky (Treble) Úprava nastavení výšek v milisekundách (0 ~ 100). Basy (Bass) Úprava nastavení basů v milisekundách (0 ~ 100). Vyvážení (Balance) Automatická hlasitost (Auto Volume) Přepínač AD (AD Switch) Předn. zvuk (Sound Preset) Úprava vyvážení zvuku mezi levým a pravým reproduktorem (-50 ~ 50). Výběr nastavení automatické hlasitosti (zap./vyp. (Off/On)). Aktivace/deaktivace funkce Automatický popis, která popisuje, co se děje na obrazovce, například změnu lokace nebo záběru, což zlepšuje dostupnost televizních pořadů lidem s poruchou sluchu (zap./vyp. (On/Off)). Stiskem OK obnovte původní nastavení. ČAS Možnost Čas (Clock) Čas vyp. (Off Time) Čas zap. (On Time) Časové pásmo (Time Zone) Popis Nastavení přesného času. *Pokud je zdrojem signálu DTV, čas nelze nastavovat. Čas bude nastaven podle přijímaného TV signálu. Nastavení časovače vypnutí, po uplynutí nastaveného času se TV automaticky vypne. Nastavení časovače zapnutí, po uplynutí nastaveného času se TV automaticky zapne ve vybraném režimu. Přepínání časových pásem používaných ve vaší zemi. 16

17 Časovač usnutí (Sleep Timer) Autom. pohot. režim (Auto Standby) Časovač OSD (OSD Timer) Nastavení automatického vypnutí zobrazovače. Minutu před vypnutím se zobrazí upozornění. Pokud se zobrazovač nemá vypnout, stiskněte po zobrazení upozornění libovolné tlačítko dálkového ovladače. Po uplynutí nastavené doby se zobrazovač přepne do pohotovostního režimu. (vyp. (Off)/10 min/20 min/30 min/60 min/90 min/120 min/180 min/240 min) Nastavení automatického přepnutí do pohotovostního režimu (vyp. (Off)/3 h/4 h/5 h). Nastavení času skrytí nabídky na obrazovce (OSD) po uplynutí nastavené doby (5 s/10 s/15 s/30 s/45 s/60 s). ZÁMEK Možnost Zamknout systém (Lock System) Nastavení hesla (Set Password) Blokování programu (Block Program) Rodičovský zámek (Parental Guidance) Zámek kláves (Key Lock) Popis Nastavení zamčení systému (zap./vyp. (On/Off)). Nastavení hesla. *Výchozí heslo TV je Nastavení zamčení kanálu. *Heslo k odemčení je Nastavení rodičovského zámku (vyp. (Off)/4/5/6/7/8/9/10/11/12/13/14/15/16/17/18). Nastavení funkčnosti kláves na ovládacím panelu (zap./vyp. (On/ Off)). NASTAVENÍ Možnost Jazyk OSD (OSD Language) Jazyk 'TT (TT Language) Jazyky zvuku (Audio Languages) Jazyky titulků (Subtitle Languages) Sluchově postižení (Hearing Impaired) Souborový systém PVR (PVR File System) Poměr stran (Aspect Ratio) Modrá obrazovka (Blue Screen) Popis Nastavení jazyka nabídek na obrazovce. Nastavení jazyka teletextu. Nastavení požadovaného jazyka zvuku (primární/sekundární (Primary/Secondary)). *k dispozici pouze v režimu DTV. Nastavení zobrazení titulků (primární/sekundární (Primary/ Secondary)). *k dispozici pouze v režimu DTV. Zobrazení titulků pro sluchově postižené, pokud jsou přenášeny s vysílaným pořadem (zap./vyp. (On/Off)). *k dispozici pouze v režimu DTV. Úprava nebo mazání souborů PVR. Výběr poměru stran zobrazení (autom. (Auto)/4:3/16:9/Zoom1/Zoom2). Aktivace/deaktivace funkce Modrá obrazovka. Pokud je funkce Modrá obrazovka aktivována a není přijímán žádný signál, zobrazí se modrá obrazovka a bude ztlumen zvuk (zap./vyp. (On/Off)). 17

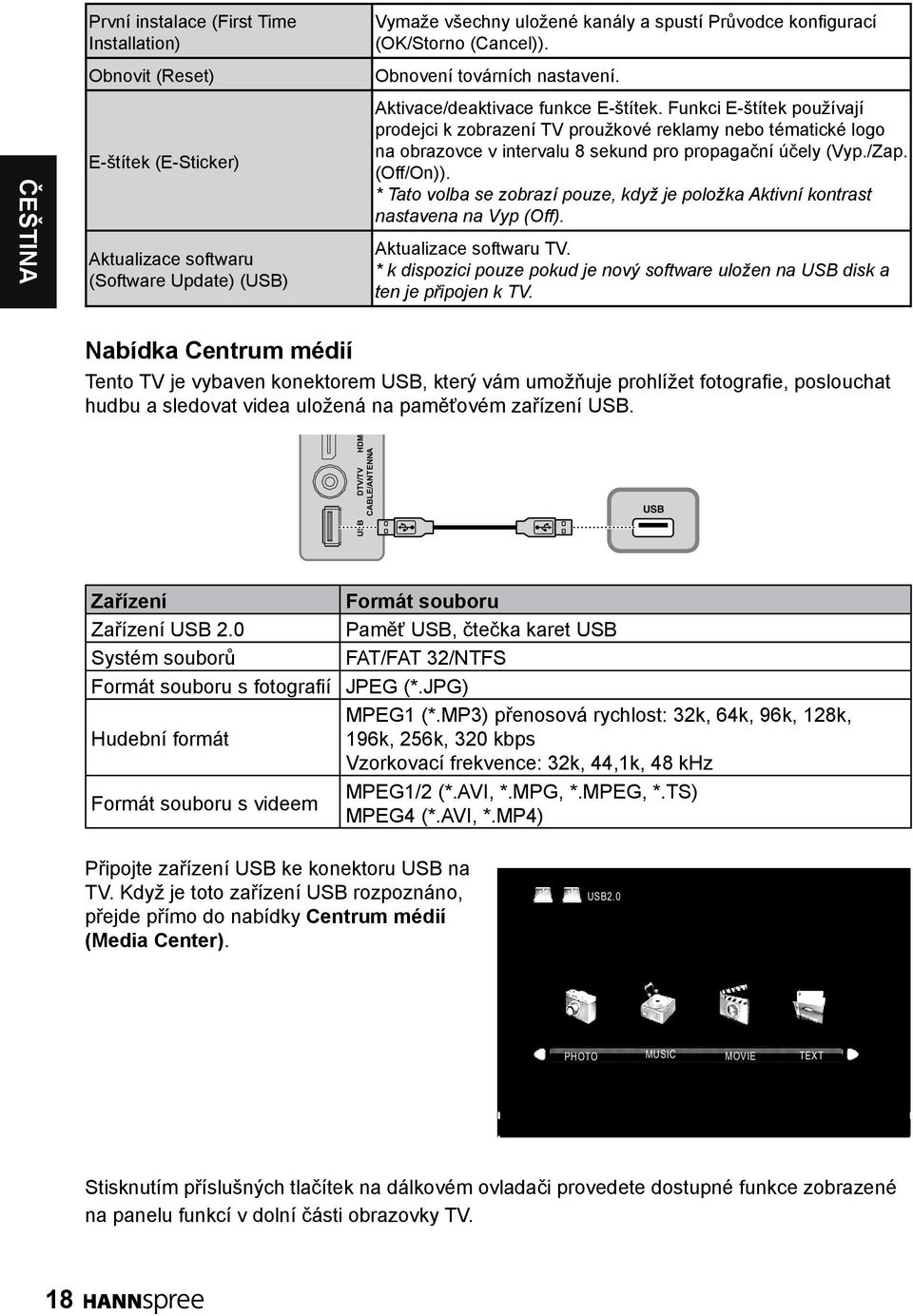

18 První instalace (First Time Installation) Obnovit (Reset) Vymaže všechny uložené kanály a spustí Průvodce konfigurací (OK/Storno (Cancel)). Obnovení továrních nastavení. E-štítek (E-Sticker) Aktualizace softwaru (Software Update) (USB) Aktivace/deaktivace funkce E-štítek. Funkci E-štítek používají prodejci k zobrazení TV proužkové reklamy nebo tématické logo na obrazovce v intervalu 8 sekund pro propagační účely (Vyp./Zap. (Off/On)). * Tato volba se zobrazí pouze, když je položka Aktivní kontrast nastavena na Vyp (Off). Aktualizace softwaru TV. * k dispozici pouze pokud je nový software uložen na USB disk a ten je připojen k TV. Nabídka Centrum médií Tento TV je vybaven konektorem USB, který vám umožňuje prohlížet fotografie, poslouchat hudbu a sledovat videa uložená na paměťovém zařízení USB. DTV/TV HDM CABLE/ANTENNA USB USB Zařízení Formát souboru Zařízení USB 2.0 Paměť USB, čtečka karet USB Systém souborů FAT/FAT 32/NTFS Formát souboru s fotografií JPEG (*.JPG) MPEG1 (*.MP3) přenosová rychlost: 32k, 64k, 96k, 128k, Hudební formát 196k, 256k, 320 kbps Vzorkovací frekvence: 32k, 44,1k, 48 khz Formát souboru s videem MPEG1/2 (*.AVI, *.MPG, *.MPEG, *.TS) MPEG4 (*.AVI, *.MP4) Připojte zařízení USB ke konektoru USB na TV. Když je toto zařízení USB rozpoznáno, přejde přímo do nabídky Centrum médií (Media Center). USB2.0 PHOTO MUSIC MOVIE TEXT Stisknutím příslušných tlačítek na dálkovém ovladači provedete dostupné funkce zobrazené na panelu funkcí v dolní části obrazovky TV. 18

19 Funkce Časový posun Umožňuje nahrát televizní program, takže nezmeškáte svou oblíbenou část, ani když odejdete. Než tuto funkci použijete, připojte k televizoru USB zařízení. Při prvním použití byste měli nastavit disk pro USB zařízení. 1 Slouží k přepnutí vstupního zdroje na režim DTV. 2 Stisknutím tlačítka zastavíte obraz a zahájíte časový posun. 3 Stisknutím tlačítka budete pokračovat v programu. 4 Stisknutím tlačítka rychle posunete dopředu nebo stisknutím tlačítka rychle posunete dozadu soubor časového posunu. 5 Stisknutím tlačítka ukončíte funkci časového posunu. PVR SLEEP FAV. Poznámky: Před připojením zařízení USB do TV zkontrolujte, zda jste zazálohovali data v zařízení, aby se zabránilo neobvyklému výkonu, při kterém by mohlo dojít ke ztrátě dat. Doporučujeme použít zařízení s volným místem více než 1 GB a rychlostí více než 5 MB/s. Čím větší je velikost souboru pro časový posun, tím delší úsek programu můžete nahrát. Pokud při časovém posunu přepnete kanál, zobrazí se výzva, kde můžete zvolit Ano (Yes) nebo Ne (No). Chcete-li funkci časového posunu ukončit a přepnout na jiný kanál, vyberte možnost Ano (Yes). PVR (Personal Video Record) Tato funkce umožňuje nahrát oblíbený TV program na zařízení USB. 1 Připojte zařízení USB ke konektoru USB na TV. 2 Stisknutím červeného tlačítka spusťte nahrávání. Na obrazovce se zobrazí mini panel PVR, který ukazuje průběh nahrávání. Stisknutím zeleného tlačítka ručně ukončíte nahrávání. V opačném případě se nahrávání automaticky po vypršení délky nahrávání. Nahraný soubor bude uložen do složky PVR v části Centrum médií > Film >_ MSTPVR (Media Center > MOVIE > _MSTPVR). 3 Chcete-li nahraný program přehrát, nejdříve ukončete režim PVR a potom přepněte na režim USB. Přejděte na Centrum médií > Film >_MSTPVR (Media Center > MOVIE > _MSTPVR) a vyberte požadovaný nahraný soubor ve složce PVR. Stiskem OK přehrajte. Poznámky: Tato funkce je k dispozici pouze pro digitální kanály. Tato funkce podporuje pouze zařízení USB s formátem FAT32. Před připojením zařízení USB do TV zkontrolujte, zda jste zazálohovali data v zařízení, aby se zabránilo neobvyklému výkonu, při kterém by mohlo dojít ke ztrátě dat. Čím je velikost paměti zařízení USB pro funkci PVR větší, tím déle lze program nahrávat. Chcete-li přepnout zdroj kanálu nebo signálu během nahrávání, zobrazí se dotaz, zda chcete ukončit nahrávání; chcete-li uložit nahraná data, vyberte OK. Potom přepněte na nový zdroj kanálu nebo signálu. TV nemůže přehrávat soubory normálně, pokud parametry souboru přesahují omezení systému, pokud není podporován formát souboru, pokud je soubor poškozen nebo pokud soubor nelze dekódovat. Neodpojujte zařízení USB, když systém nahrává data nebo načítá soubor. Mohlo by dojít k nesprávné funkci systému nebo zařízení. 19

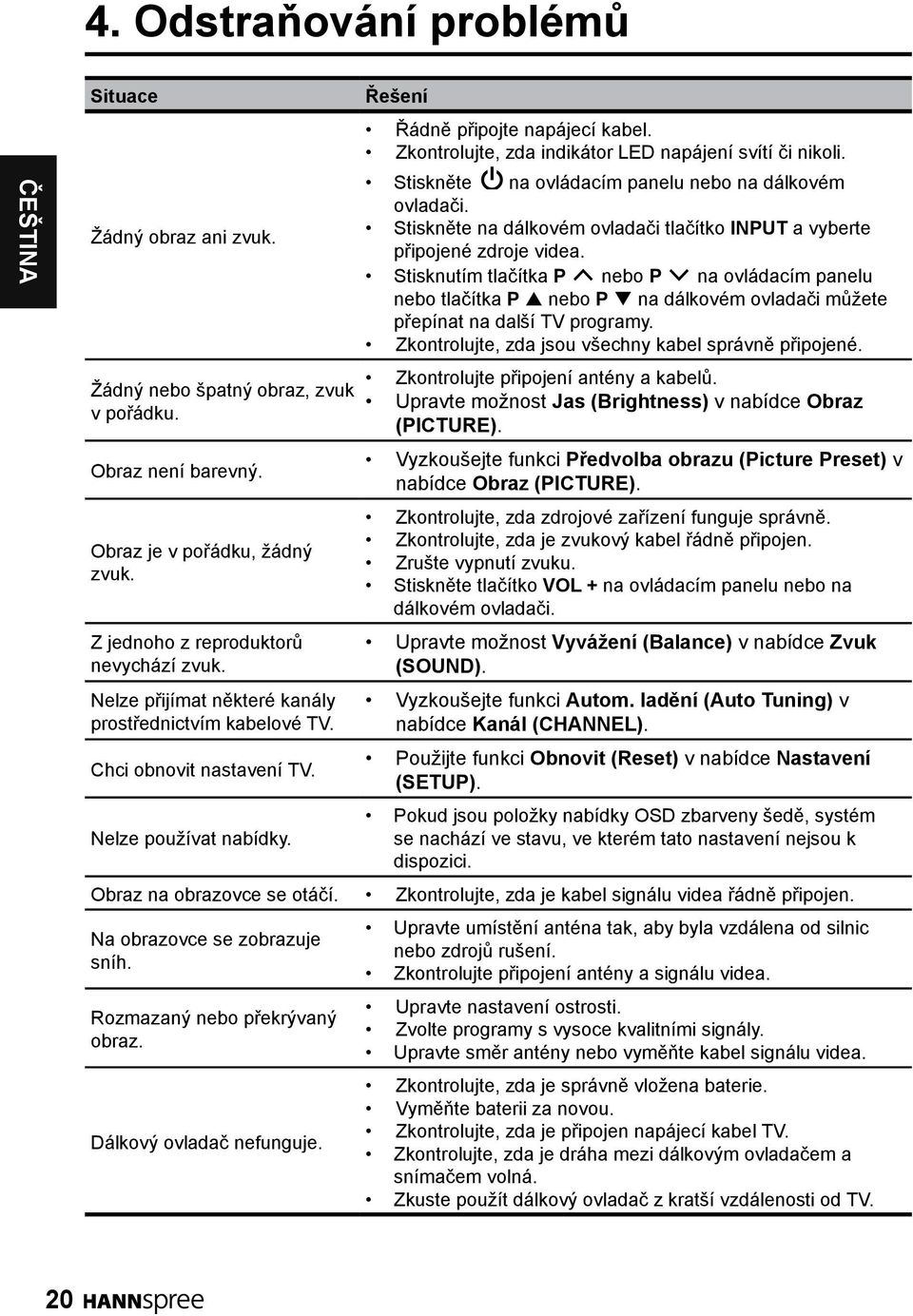

20 4. Odstraňování problémů Situace Žádný obraz ani zvuk. Žádný nebo špatný obraz, zvuk v pořádku. Obraz není barevný. Obraz je v pořádku, žádný zvuk. Z jednoho z reproduktorů nevychází zvuk. Nelze přijímat některé kanály prostřednictvím kabelové TV. Chci obnovit nastavení TV. Nelze používat nabídky. Obraz na obrazovce se otáčí. Na obrazovce se zobrazuje sníh. Rozmazaný nebo překrývaný obraz. Dálkový ovladač nefunguje. Řešení Řádně připojte napájecí kabel. Zkontrolujte, zda indikátor LED napájení svítí či nikoli. Stiskněte na ovládacím panelu nebo na dálkovém ovladači. Stiskněte na dálkovém ovladači tlačítko INPUT a vyberte připojené zdroje videa. Stisknutím tlačítka P nebo P na ovládacím panelu nebo tlačítka P p nebo P q na dálkovém ovladači můžete přepínat na další TV programy. Zkontrolujte, zda jsou všechny kabel správně připojené. Zkontrolujte připojení antény a kabelů. Upravte možnost Jas (Brightness) v nabídce Obraz (PICTURE). Vyzkoušejte funkci Předvolba obrazu (Picture Preset) v nabídce Obraz (PICTURE). Zkontrolujte, zda zdrojové zařízení funguje správně. Zkontrolujte, zda je zvukový kabel řádně připojen. Zrušte vypnutí zvuku. Stiskněte tlačítko VOL + na ovládacím panelu nebo na dálkovém ovladači. Upravte možnost Vyvážení (Balance) v nabídce Zvuk (SOUND). Vyzkoušejte funkci Autom. ladění (Auto Tuning) v nabídce Kanál (CHANNEL). Použijte funkci Obnovit (Reset) v nabídce Nastavení (SETUP). Pokud jsou položky nabídky OSD zbarveny šedě, systém se nachází ve stavu, ve kterém tato nastavení nejsou k dispozici. Zkontrolujte, zda je kabel signálu videa řádně připojen. Upravte umístění anténa tak, aby byla vzdálena od silnic nebo zdrojů rušení. Zkontrolujte připojení antény a signálu videa. Upravte nastavení ostrosti. Zvolte programy s vysoce kvalitními signály. Upravte směr antény nebo vyměňte kabel signálu videa. Zkontrolujte, zda je správně vložena baterie. Vyměňte baterii za novou. Zkontrolujte, zda je připojen napájecí kabel TV. Zkontrolujte, zda je dráha mezi dálkovým ovladačem a snímačem volná. Zkuste použít dálkový ovladač z kratší vzdálenosti od TV. 20

21 5. Podpora synchronizace Podpora režimu synchronizace PC Režim Rozlišení Frekvence x Hz x Hz x Hz x Hz x Hz x Hz x Hz Podpora režimu synchronizace videa Rozlišení (aktivní body) 480i 576i 480p 576p 720p HDMI/komponentní V V V V V 21

22 6. Technické údaje Číslo modelu Velikost obrazu ZOBRAZENÍ SL19DMAB 47 cm/18,5 palce Poměr stran 16:9 Rozlišení 1366 x 768 Jazyk OSD Zvukový výkon (RMS W) Režim zvuku Formát obrazu Režim obrazu Zadní konektory Boční konektory Rozměry výrobku (Š x V x H mm) Angličtina, španělština, francouzština, němčina, italština, čeština, dánština, maďarština, holandština, polština, portugalština, rumunština, slovenština, švédština, řečtina, bulharština, ruština, ukrajinština VYLEPŠENÍ 3 W + 3 W Standardní, hudba, film, sport, uživatel Automatický, 4:3, 16:9, Zoom1, Zoom2 Standardní, jemný, dynamický, uživatel PŘIPOJENÍ Výstup pro připojení sluchátek Slot CI HDMI Vstup tuneru (ATV/DVB-T+C RF) USB Komponentní vstup CVBS: (CVBS a komponentní) zvuk SCART VSTUP PC: PC-RGB a PC zvuk HMOTNOST A ROZMĚRY Se stojánkem 457 x 346,5 x 168 Bez stojánku 457 x 297 x 45 Čistá hmotnost Se stojánkem 3,35 kg Bez stojánku 3,08 kg NAPÁJENÍ Sítové napájení - provoz (max.) < 35 W Pohotovostní režim < 0,5 W Síťové napájení V ~ 50/60 Hz Okolní teplota 5 ºC ~ 35 ºC 22
