1 TVORBA TECHNICKÉ DOKUMENTACE Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice

2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

3 KAPITOLA 6 : KRESLENÍ PODLAHY, OBKLADŮ, PROSTUPŮ A ZAŘIZOVACÍCH PŘEDMĚTŮ

4 LEGENDA KLÍČOVÉ POJMY podlaha, nášlapná vrstva, sklonitá podlaha, krycí lišta, dilatační spára, práh, spád podlahy, dilatační pásek, soklová lišta, obklad, zařizovací předměty CÍLE KAPITOLY Budete : znát způsob kreslení podlah, obkladů, prostupů a zařizovacích předmětů umět číst údaje ze stavebních výkresů orientovat se ve značkách zařizovacích předmětů Dovednosti : dokážete nakreslit podlahy, obklady, prostupy a zařizovací předměty do navrženého objektu ČAS POTŘEBNÝ KE STUDIU KAPITOLY 2 hodiny

5 6.1. PODLAHA V půdorysu se změny povrchu nášlapné vrstvy podlah kreslí tlustou plnou čarou. Kreslení tečkovanou čarou je zrušeno. Průsečnice rovin u sklonitých podlah se kreslí tenkou plnou čarou. Vodorovné zlomy a přechody se kreslí tlustou plnou čarou. Prahy a krycí a dilatační lišty se kreslí plnou tlustou čarou. Dilatační spáry zakryté jinou konstrukcí tlustou čárkovanou čárou. U šipky značící směr spádu podlahy se uvádí sklon v procentech. Na vodorovných částech podlahy jsou výškové kóty v obdélníku. U vodorovné hrany začátku (konce) spádu jsou na praporku odkazové čáry výškové kóty bez obdélníku. Pro orientaci v rozdílu značení sklonů je uvedena tabulka převodu ve stupních, procentech a v poměru tangenty 1: x. Spád výkopového svahu se uvádí v poměru 1 : x, sklon sklonité střechy ve stupních a spád ploché střechy v %. Ve svislém řezu se většinou zakresluje celá tloušťka podlahy. Jednotlivé vrstvy se zobrazují pouze tehdy, zůstane-li obraz přehledný, nebudou-li čáry oddělující jednotlivé vrstvy splývat. Ve svislém řezu se kreslí povrch podlahy.

6 6.1. PODLAHA Novotný Jan, Cvičení z pozemního stavitelství pro 3. a 4. ročník, Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních, Sobotáles Praha 10, 2007, ISBN

7 VÝKRES PODLAH A SPECIFIKACE VRSTEV Samostatné výkresy podlah nejsou nutné. U podlah není problémem kresba, ale návrh (skladba). V rámci podlaží se převážně navrhuje (z důvodu technické a provozní jednotnosti) podlahová tloušťka jedna. Optimální volba jednotné celkové tloušťky podlah v podlaží vyžaduje shromáždění požadavků na podlahu v jednotlivých místnostech. Návrh druhu podkladní vrstvy a požadovaná tloušťka tepelné izolace celkovou tloušťku podlahy nejvíce ovlivňuje. Dodatečné zvětšování malé tloušťky podlahy je velmi problematické (kromě jiného zasahuje do návrhu schodiště). Na požadavek zvýšení tloušťky podlahy vlivem instalačních rozvodů se nesmí zapomínat. V půdorysu i řezu se skladba podlahy značí odkazem.

8 VÝKRES PODLAH A SPECIFIKACE VRSTEV Na listu E1-2 je ukázka návrhů podlah ve formě tabulkového zpracování a v detailu. Novotný Jan, Cvičení z pozemního stavitelství pro 3. a 4. ročník, Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních, Sobotáles Praha 10, 2007, ISBN

9 6.2. OBKLADY Obklady se podle nové normy kreslí velmi tlustou čerchovanou čarou. Aby nesplynula čára obkladu s obrysovou čarou stěny, je nutné odsazení čar minimálně 60 mm. Potom se kabinka WC široká 900 mm zobrazí v grafické šířce 780 mm, což je zkreslující informace. Obklady se kótují, výška obkladu se uvede do okrouhlých závorek, připíše se k obkladu nebo pod kótovací čáru (obr. a, b, d). U obkladu, který nezačíná u podlahy, určuje první kóta v okrouhlé závorce výšku obkladu a druhá kóta (rovněž v okrouhlé závorce) vzdálenost mezi dolní hranou obkladu a mezi podlahou (obr. c, d). Poznámka: kreslení obkladu velmi tlustou čarou je graficky nevhodné. ČSN Výkresy pozemních staveb Kreslení výkresů stavební části

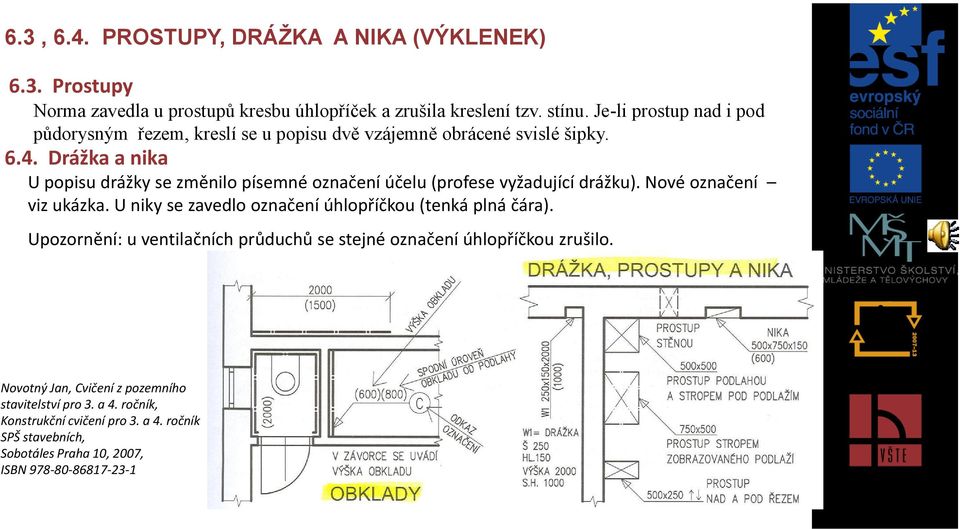

10 6.3, 6.4. PROSTUPY, DRÁŽKA A NIKA (VÝKLENEK) 6.3. Prostupy Norma zavedla u prostupů kresbu úhlopříček a zrušila kreslení tzv. stínu. Je-li prostup nad i pod půdorysným řezem, kreslí se u popisu dvě vzájemně obrácené svislé šipky Drážka a nika U popisu drážky se změnilo písemné označení účelu (profese vyžadující drážku). Nové označení viz ukázka. U niky se zavedlo označení úhlopříčkou (tenká plná čára). Upozornění: u ventilačních průduchů se stejné označení úhlopříčkou zrušilo. Novotný Jan, Cvičení z pozemního stavitelství pro 3. a 4. ročník, Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních, Sobotáles Praha 10, 2007, ISBN

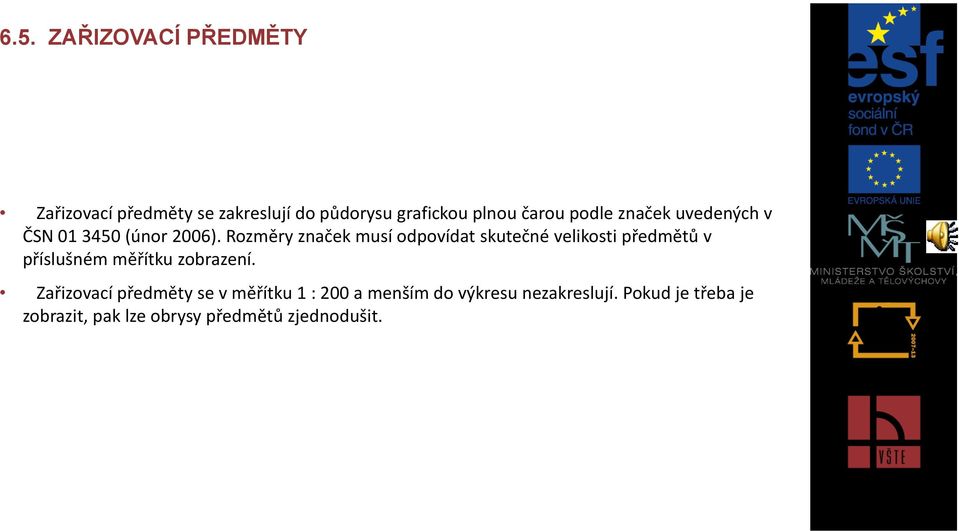

11 6.5. ZAŘIZOVACÍ PŘEDMĚTY Zařizovací předměty se zakreslují do půdorysu grafickou plnou čarou podle značek uvedených v ČSN (únor 2006). Rozměry značek musí odpovídat skutečné velikosti předmětů v příslušném měřítku zobrazení. Zařizovací předměty se v měřítku 1 : 200 a menším do výkresu nezakreslují. Pokud je třeba je zobrazit, pak lze obrysy předmětů zjednodušit.

12 6.5. ZAŘIZOVACÍ PŘEDMĚTY Novotný Jan, Cvičení z pozemního stavitelství pro 3. a 4. ročník, Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních, Sobotáles Praha 10, 2007, ISBN

13 LEGENDA STUDIJNÍ MATERIÁLY NOVOTNÝ, J. Cvičení z pozemního stavitelství pro 1. a 2. ročník : Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních. Praha : Sobotáles, ISBN PAVLIS, J. a kol. Cvičení z pozemního stavitelství pro 1. a 2. ročník SPŠ stavebních. Praha : Sobotáles, ISBN ČSN Výkresy pozemních staveb Kreslení výkresů stavební části OTÁZKY A ÚKOLY 1) Jakou čarou se kreslí rozhraní změn povrchu nášlapné vrstvy podlahy? 2) Jakou čarou se kreslí dilatační lišta v podlaze? 3) Jak se značí spád podlahy? 4) Nakreslete obklad na zdivu tl. 250 mm, který je dlouhý 1,5 m, vysoký 1,0 m a je umístěn 1,2 m od podlahy. Okótujte. 5) Nakreslete a popište prostup stropem zobrazovaného podlaží velikosti 500/800 mm v rohu místnosti. 6) Nakreslete niku ve zdivu tl. 300 mm, která má šířku 200 mm, hloubku 100 mm a začíná 500 mm od podlahy. 7) Nakreslete kuchyňskou linku délky 1,2 m s jednoduchým dřezem, vedle které stojí automatická pračka.

14 LEGENDA KLÍČ K ŘEŠENÍ OTÁZEK Soubor se správným řešením úkolů bude zpřístupněn v IS v učebních materiálech během následujících cvičení Použitá literatura NOVOTNÝ, J. Cvičení z pozemního stavitelství pro 1. a 2. ročník : Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních. Praha : Sobotáles, ISBN PAVLIS, J. a kol. Cvičení z pozemního stavitelství pro 1. a 2. ročník SPŠ stavebních. Praha : Sobotáles, ISBN ČSN Výkresy pozemních staveb Kreslení výkresů stavební části
