3 Nosníky, konzoly Nosníky

Rozměr: px
Začít zobrazení ze stránky:

Download "3 Nosníky, konzoly Nosníky"

Transkript

1 Nosníky 3.1 Nosníky Používají se pro uložení vodorovné trubky v sestavách dvoutáhlových závěsů jako např. RH2, RH4 6, SH4 7, sestavách pružinových podpěr VS2 a kloubových vzpěr RS2. Základní rozdělení typů nosníků podle způsobu použití je uvedeno v tabulce 3.1. Nosníky se rozdělují podle typu připojení na potrubí a připojení k táhlu. Zpravidla se volí nosník pro připojení k trubce přes přivařovací nebo objímkovou podpěru, která slouží k vymezení polohy trubky s tepelnou izolací a omezení přestupu tepla. Lokální dotyková teplota nosníku pod podpěrou nebude vyšší než C. Přímé položení podpěry na nosník se volí jen pro potrubí bez izolace nebo v odůvodněných případech. Je nutné zajistit ochranu proti popálení, protože tyto nosníky vedou teplo přímo z povrchu trubky. Tabulka 3.1 Přehled typů nosníků Typ Popis Připojení k potrubí Připojení k táhlu 311 Pro zavěšení trubek (ocel i plast) DN10 DN50 Třmeny kruhové Přímo přes matici 321 Pro zavěšení trubek do DN80 a teplot do 150 C Podpěra Oko pro vidlici s čepem 334 Pro sestavy závěsů RH a SH Podpěra Oko pro vidlici s čepem 341 Pro připojení pružinových klecí typu 1x4 Podpěra Šrouby k pružinové kleci 351 Nosník pro propojení táhel - Přímo přes matici 371 Nosník pro sestavy RH2, RH5, SH4 6 Přímo na nosník Oko pro vidlici s čepem 372 Nosník pro sestavy podpěr VS2 Přímo na nosník Plocha pro hlavici podpěry 381 Nosník pro sestavy RH2, RH5, SH4 6 Přímo na nosník Oko pro vidlici s čepem 382 Nosník pro dvojpružinové podpěry VS/CS5 nebo pro sestavy Přímo na nosník Vidlice typ 440 kloubových vzpěr RS2 3.2 Provedení volby typu plyne z posouzení požadované funkce podle následujících doporučení: pro běžné sestavy závěsů použít nosník typ 334, na který se přivařuje podpěra potrubí, pro pružinové závěsy s krátkou stavební výškou použít nosník typ 341, nosníky typů 371 a 381 se volí v případě možné kolize v prostoru pod uzlem zavěšení, na nosníky je možné pokládat i zkrácená provedení podpěr, např. typ 612A a 615. Všechny podpěry musí být pro zajištění polohy k nosníku přivařeny. Při dilatačních nebo jiných posuvech potrubí musí dojít k vychýlení táhel závěsu, nikoliv k posuvu potrubí po nosníku. Svar patky k nosníku je montážní. Další charakteristiky jsou popsány v katalogových listech jednotlivých typů. 3.3 Návrhová teplota nosníků Návrhové teploty nosníků podle typu a v závislosti na teplotě v potrubí jsou uvedeny v tabulce 3.2. Stanovení návrhové teploty je důležité pro určení korekčního faktoru zatížení, jak je uvedeno v tabulce 3.2. Nosníky z materiálů S235JR se používají do minimálních teplot okolí -20 C, ocel S355J0 pro teploty do -40 C. Pro nejnižší teploty použití ostatních materiálů platí tabulce A.7 A.10. Tabulka 3.2 Návrhová teplota nosníků t d Typ nosníku Připojení Teplota potrubí TS ( C) trubky < 80 < 150 < 350 < 450 < 500 < 550 < , 321 Přímo na nosník 80 C 150 C , 321 Přes podpěru 80 C 80 C 150 C , 341 Přes podpěru 80 C 80 C 150 C 200 C 225 C 250 C (300 C) C 371, 372 Přímo na nosník t d = TS, t d = , 382 Přímo na nosník 80 C t d = TS 3.1

2 Nosníky 3.4 Únosnost nosníků Přípustné zatížení F p uvedené v rozměrových tabulkách jednotlivých typů je stanoveno pro materiálovou skupinu 1 a teplotu odpovídající nejvyšší teplotě t d uvedené v tabulce 3.2. Únosnosti pro hodnoty v závorce musí být prověřeny u výrobce. nu 1. Pro vyšší teploty a jiné materiály se tabelovaná hodnota F p násobí součinitelem k T, M. Hodnoty korekčních faktorů k T, M uvedené v tabulce 3.3 jsou stanoveny pro trvalá zatížení kategorie G a životnost hodin. Hodnoty v závorce se vztahují na krátkodobá zatížení kategorie Q a používají se pro stanovení únosnosti nosníků typu 383 pro dočasná, rázová zatížení. Výjimkou jsou nosníky typů 381 a 382, kde jsou tabelované hodnoty přípustných zatížení pro teplotu 80 C a materiálovou skupi- Tabulka 3.3 Korekční faktor přípustného zatížení při teplotě k T, M (-) pro nosníky 371, 372, 373, 374 Teplota td ( C) Materiál S P265GH Mo (0.66) 10CrMo (0.87) (0.73) (0.57) (0.45) P275NL Profily nosníků jsou navrženy z podmínek přípustných napětí a klopení nosníků. Pro stabilitu nosníků proti vybočení nesmí být překročeny maximální rozteče podle jednotlivých katalogových listů. Jiné přípa- dy je nutné konzultovat s výrobcem. Nosníky závěsů musí být dále zařazeny do stejné třídy únosnosti jako táhlo závěsu. Přehled rozměrů přípojů a tříd únosnosti je uveden v tabulce 3.3. Tabulka 3.4 Přehled přípojů táhel Průměr táhla d (mm) Průměr čepu dc (mm) Průměr otvoru d1 (mm) Tloušťka pásu T (mm) Třída únosnosti Dovol. zatížení oka (kn) Povrchová úprava Standardně se nosníky dodávají ve vrchním nátěru. Nosníky pro drobná potrubí jsou galvanicky nebo žárově pozinkované. 3.6 Izolace 3.7 Svařování Podpěry položené na nosník musí být zajištěny proti pohybu svarem. Obvykle je dostatečné stehování ze spodní strany základny podpěry, 4 body o délce 3 5 mm. Delší svary způsobují poškození povrchové úpravy pod podpěrou, tedy v místech, kde není možné provést opravný nátěr. Nosníky typů nesmějí procházet izolací. Podpěra potrubí musí být zvolena o takové výšce, aby mezi povrchem izolace a přírubou nosníku bylo nejméně 30 mm. 3.2

3 Nosník Typ 311 a 321 Nosník Typ 311 Nosník pro zavěšení neizolovaných potrubí DN10 až DN32 pomocí kruhových třmenů typ 701 nebo izolovaných i neizolovaných trubek pomocí podpěr typ 602. chycení na táhla závitové tyče M10. Materiál hlíková ocel, galvanicky pozinkováno A3K. B L AxA t d Typ Rozteč 311 Rozměry (mm) d A B L t m (kg) / 100 (mm) Frd (kn) pо Nosník Typ Nosník dvoutáhlových závěsů pro zavěšení potrubí do DN80, uložení přes podpěru. chycení na táhla závitové tyče M12. Nosník není určený pro potrubí s vodorovnými posuvy většími než 30 mm. Možnost usazení více podpěr. Ø d2 F p AxA b Materiál Ocel S235JR nebo S355J0. t Povrchová úprava Pozinkováno A3K nebo vrchní nátěr. Typ Velikost Rozteč 321 A Rozměry (mm) F p (kn) d2 A b t = 250 = 350 = 500 = 600 = 800 = m (kg) / 100 (mm)

4 Nosník Typ 334 Nosník Typ 334 B Nosník dvoutáhlových závěsů pro zavěšení potrubí všech průměrů. chycení na táhla vidlice s čepem typ 842. Potrubí se k nosníku připojuje přes podpěry typ. řady 5 nebo 6. Je možné použít i zkrácené provedení podpěr. W H Ød1 T Materiál Ocel S235JR nebo S355J0. Povrchová úprava Základní nebo vrchní nátěr. Typ Velikost Rozteč T 334 T A/2 A/2 L Hlavní rozměry nosníku (mm) min max А m1 (kg) Poznámky V tabulce přípojů označuje M jmenovitý průměr táhla. Přípustné zatížení je stanoveno pro teplotu 250 C. Pro tlakovou zkoušku je možné uvažovat přípustné zatížení 1.5 F p. Zvolené připojovací Hlavní rozměry přípojů (mm) M d1 T B H W oko musí odpovídat třídě únosnosti táhla (viz tabulce 3.3). Celková délka nosníku L = + 2 T. Hmotnost nosníku je uvedena přibližně pro 100 mm délky. Šířka nosníku v závislosti na rozměru přípoje je 2 A/2 + B. Přípustné zatížení nosníku v závislosti na rozteči pro různé velikosti nosníku F p (kn) pro rozteč (mm) mm

5 Nosník Typ 334 Doporučené jmenovité průměry táhel připojeného závěsu v závislosti na velikosti nosníku Doporučený jmenovitý průměr táhla (mm) mm

6 Nosník Typ 341 Nosník Typ 341 A Připojení k pružinové kleci typu 1 4 pomocí tvarového spoje a čepů. Na kleci je navařeno ploché oko s otvorem. V nosníku je zavařena zarážka, která se opírá o oko klece. Potrubí se k nosníku připojuje přes podpěry typové řady 5 nebo 6. Podpěra musí ležet uprostřed rozpětí nosníku. Velikost nosníku se volí podle požadovaného zatížení v provozních stavech a zkušebním stavu, v závislosti na rozteči. Hodnoty přípustných zatížení a použitelných kombinací rozměrů jsou uvedeny v tabulce. K G Ødc Materiál Ocel S235JR nebo S355J0. Povrchová úprava Základní nebo vrchní nátěr. Typ Velikost Rozteč Velikost pružiny 341 S Hlavní rozměry (mm) a přípustná zatížení Velikost T G K dc A pružiny m (kg) / 0.1 m F p (kn) pro rozteč (mm) , , , Třídy únosnosti a jim odpovídající průměry čepů a táhel jsou uvedeny na straně A.11 katalogu. Zatížení pro tlakovou zkoušku je 1.5násobek přípustného zatížení pro provoz F p. Nosníky pro větší než uvedené maximální zatížení dodáváme na požádání. Sestavy pro pružinové klece do velikosti 6 včetně se dodávají smontované s nosníky. Nosníky pro pružinové klece velikostí nad 7 je nutné sestavit na montáži. 3.6

7 Nosník Typ 351 Nosník Typ 351 B Nosník se používá pro spojení dvou táhel do jednoho v sestavách závěsů RH 4 6 a SH/CH Připojení dvojice táhel na vidlice s čepem přes oka na kraji nosníku, připojení prostředního táhla přes dvojici matici na kulovou podložku, která je součástí nosníku. Třída únosnosti dvojice táhel je obvykle o jeden stupeň menší než jedno centricky umístěné táhlo. Nosník může být otočen oky nahoru nebo naopak. W H Ød1 A/2 A/2 T M L Materiál Ocel S235JR nebo S355J0. Povrchová úprava Základní nebo vrchní nátěr. Typ Velikost Rozteč T1 T2 351 T1 T2 T1 = třída únosnosti jednoho táhla T2 = třída únosnosti dvojice táhel Hlavní rozměry nosníku (mm) min max А m1 (kg) Poznámky V tabulce přípojů označuje M jmenovitý průměr jednoho táhla, d1 je průměr otvoru pro přípoj čepů dvojice táhel. Přípustné zatížení je stanoveno pro teplotu 80 C a vztahuje se na zatížení od jedno- Hlavní rozměry přípojů (mm) M d1 T B H W ho táhla osamělou silou uprostřed. Pro tlakovou zkoušku je možné uvažovat přípustné zatížení 1.5 F p. Celková délka nosníku L = T. Hmotnost nosníku je uvedena přibližně pro 100 mm délky. Šířka nosníku v závislosti na rozměru přípoje je 2 A/2 + B. Přípustné zatížení nosníku v závislosti na rozteči pro různé velikosti nosníku F p (kn) pro rozteč (mm) mm

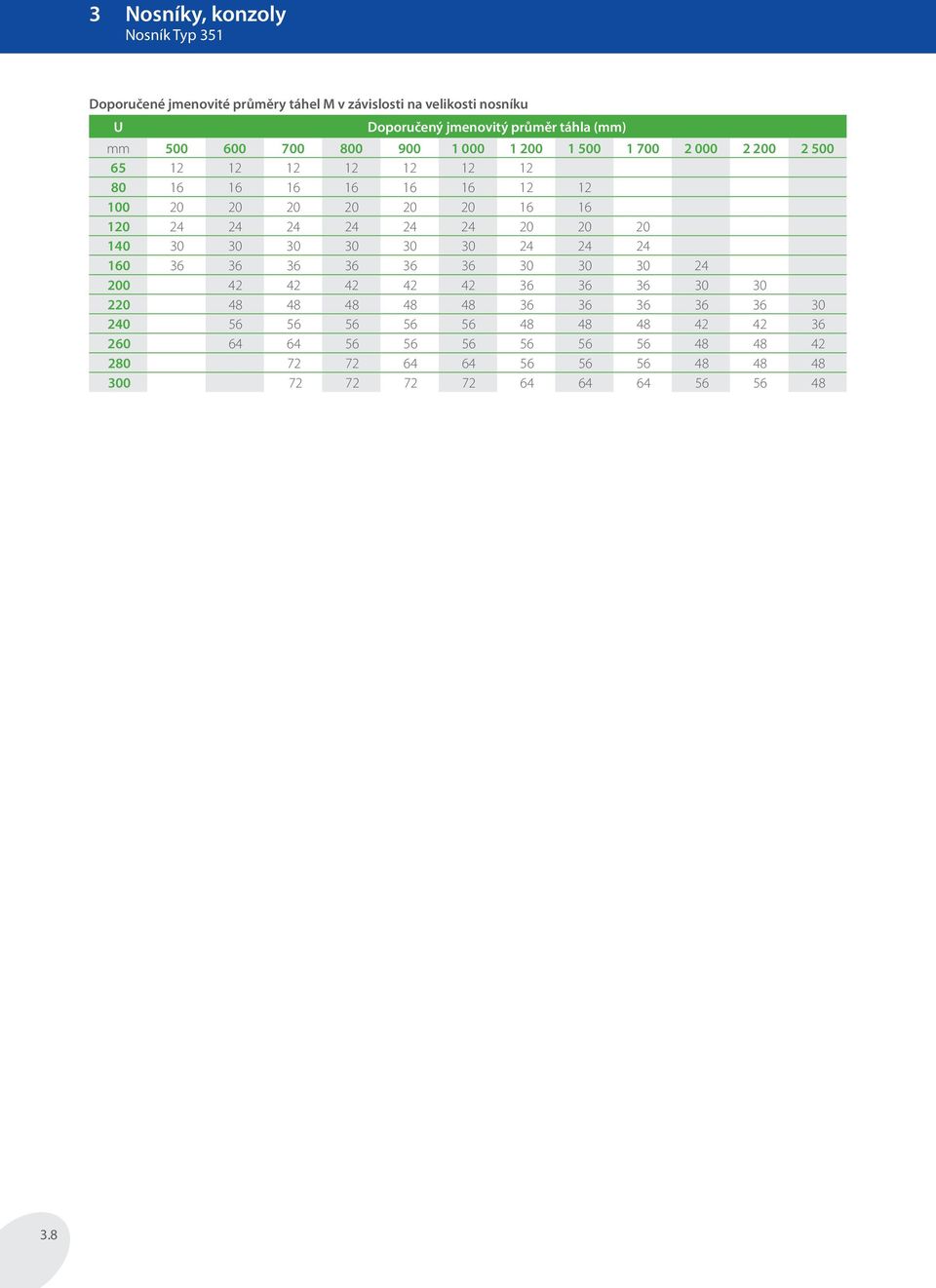

8 Nosník Typ 351 Doporučené jmenovité průměry táhel M v závislosti na velikosti nosníku Doporučený jmenovitý průměr táhla (mm) mm

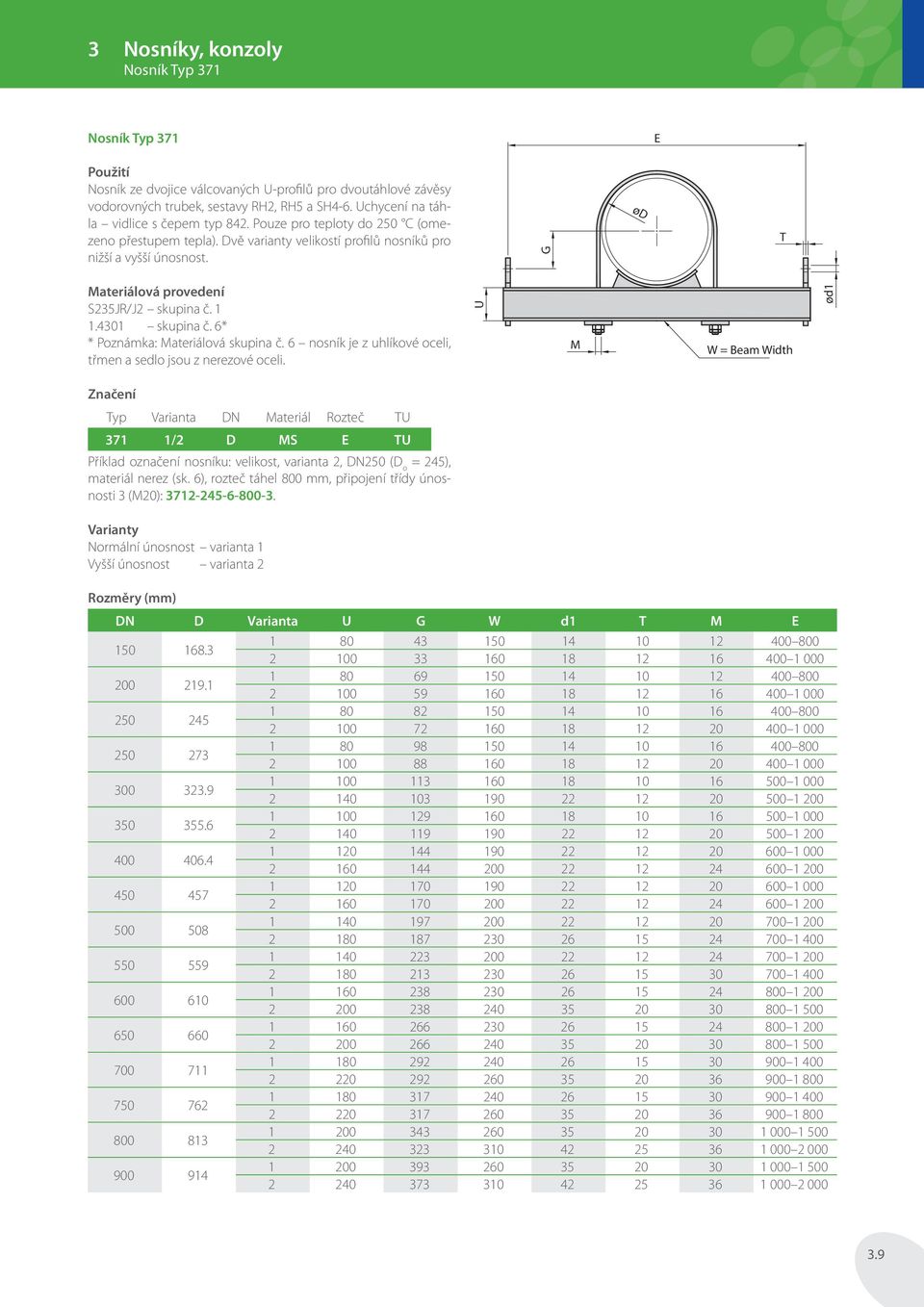

9 Nosník Typ 371 Nosník Typ 371 Nosník ze dvojice válcovaných -profilů pro dvoutáhlové závěsy vodorovných trubek, sestavy RH2, RH5 a SH4-6. chycení na táhla vidlice s čepem typ 842. Pouze pro teploty do 250 C (omezeno přestupem tepla). Dvě varianty velikostí profilů nosníků pro nižší a vyšší únosnost. G ød T Materiálová provedení S235JR/J2 skupina č skupina č. 6* * Poznámka: Materiálová skupina č. 6 nosník je z uhlíkové oceli, třmen a sedlo jsou z nerezové oceli. M W = Beam Width ød1 Typ Varianta DN Materiál Rozteč T 371 1/2 D MS T Příklad označení nosníku: velikost, varianta 2, DN250 (D o = 245), materiál nerez (sk. 6), rozteč táhel 800 mm, připojení třídy únosnosti 3 (M20): Varianty Normální únosnost varianta 1 Vyšší únosnost varianta 2 Rozměry (mm) DN D Varianta G W d1 T M

10 Nosník Typ 371 Přípustné zatížení nosníku v závislosti na rozteči pro různé velikosti nosníku F p (kn) pro rozteč (mm) mm Přípustné zatížení Hodnoty F p a rozměry přípojů jsou stanoveny pro t d = 250 C. Korekce přípustného zatížení pro nižší teploty se nepoužívá. 3.10

11 Nosník Typ 372 Nosník Typ 372 Nosník ze dvojice válcovaných -profilů pro dvoupružinové podpěry vodorovných trubek sestav VS2. Hlavice pružinové podpěry je umístěna pod deskou o rozměru A A. Pouze pro teploty do 250 C (omezeno přestupem tepla). Pro vodorovné posuvy nad 10 mm se musí použít dvojice speciálních kluzných povrchů. Je nutné dbát na rezervy posuvu rozměrové dvojice hlava podpěry opěrná deska. Je možné použít i pro kloubové podpěry typu 1.6, kde se vidlice přivaří k opěrné desce. A A W = Beam Width ØD M G Materiálová provedení S235JR/J2 skupina č skupina č. 6* * Poznámka: Materiálová skupina č. 6 nosník je z uhlíkové oceli, třmen a sedlo jsou z nerezové oceli. Typ Varianta DN Materiál Rozteč 372 1/2 D MS Příklad označení nosníku: varianta 2, DN400, materiál ocel (sk. 1), rozteč táhel mm: Varianty Normální únosnost varianta 1 Vyšší únosnost varianta 2 Rozměry (mm) DN D Varianta G W A M

12 Nosník Typ 372 Přípustné zatížení nosníku v závislosti na rozteči pro různé velikosti nosníku F p (kn) pro rozteč (mm) mm Přípustné zatížení Hodnoty F p a rozměry přípojů jsou stanoveny pro t d = 250 C. Korekce přípustného zatížení pro nižší teploty se nepoužívá. 3.12

13 Nosník Typ 381 Nosník Typ 381 Nosník ze svařovaného H-profilu pro dvoutáhlové závěsy vodorovných trubek. Rozsah teplot do 500 C. Části vyčnívající ven z izolace mohou mít dotykovou teplotu vyšší než 60 C! Dvě varianty velikostí profilů nosníků. Spodní hrana nosníku je pouze těsně pod trubkou, sestava je vhodná do prostor s nízkými podchozími výškami. G ød T ød1 Materiálová provedení S235JR skupina č. 1 P265GH skupina č. 2 16Mo3 skupina č. 3 P275NL skupina č skupina č. 6 W = Beam Width Typ Varianta DN Materiál Rozteč 381 1/2 D MS Varianty Normální únosnost varianta 1 Vyšší únosnost varianta 2 Rozměry (mm) DN D Varianta G W d1 T M

14 Nosník Typ 381 Přípustné zatížení nosníků v závislosti na rozteči DN , , , , , F Varianta p (kn) pro rozteč (mm) mm Přípustné zatížení Hodnoty F p jsou stanoveny pro t d = 80 C. Pro vyšší návrhové teploty td se použije korekční faktor teploty k T, M z tabulce 3.2. Nosník je možné použít i obráceně, protože třmen je dimenzován na tabelovaná zatížení. Toto nestandardní provedení musí být ovšem výslovně specifikováno. Nosník se doporučuje používat jen pro teploty do C, a to z důvodu přestupu tepla do okolí. Části vyčnívající ven z izolace mohou mít dotykovou teplotu vyšší než 60 C! 3.14

15 Nosník Typ 382 Nosník Typ 382 L Nosník ze svařovaného H-profilu pro dvoupružinové podpěry vodorovných trubek sestav VS/CS5 nebo kloubové vzpěry sestav RS2. Nosník je možné použít v orientaci potrubí pod nebo nad nosníkem. Rozsah teplot do 500 C. Části vyčnívající ven z izolace mohou mít dotykovou teplotu vyšší než 60 C! Dvě varianty velikostí profilů nosníků. Spodní hrana nosníku je pouze těsně pod trubkou, sestava je vhodná do prostor s nízkými podchozími výškami. H G ØD Materiálová provedení S235JR skupina č. 1 P265GH skupina č. 2 16Mo3 skupina č. 3 P275NL skupina č skupina č. 6 W = Beam Width Typ Varianta DN Materiál Rozteč 382 1/2 D MS 2 Varianty Normální únosnost varianta 1 Vyšší únosnost varianta 2 Rozměry (mm) DN D Varianta G W L

16 Nosník Typ 382, Montáž Přípustné zatížení nosníků v závislosti na rozteči DN F Varianta p (kn) pro rozteč (mm) mm , , , , , Přípustné zatížení Hodnoty F p jsou stanoveny pro t d = 80 C. Pro vyšší návrhové teploty td se použije korekční faktor teploty k T, M z tabulce 3.2. Nosník se doporučuje používat jen pro teploty do C, a to z důvodu přestupu tepla do okolí. Části vyčnívající ven z izolace mohou mít dotykovou teplotu vyšší než 60 C! Montáž Potrubí by mělo být uloženo co nejblíže středu nosníku, aby nedocházelo k nerovnoměrnému zatížení táhel. Nosník musí být vždy vodorovně s tolerancí 1 %. Nosníky typu 334 mohou být použity pro šikmá potrubí do sklonu 45. Doporučujeme dodržet polohu podpěry v oblasti +/-0.2 od středu nosníku, kde je rozteč táhel závěsu. Podpěra trubky je k nosníku montážně přivařena v souladu se sestavným výkresem uložení. V případě venkovního provedení, kdy nosník je pozinkovaný, musí být dodána modifikovaná podpěra se zarážkami na nosník (typ G). Táhla závěsu připojená k nosníku nesmí procházet izolací potrubí nad nosníkem! Pro sestavy závěsů RH4-6 a SH11-19 se nosník modifikuje přivařením kulové podložky typ 932. Podložka musí být přesně uprostřed rozpětí nosníku. Svar podložky k nosníku je dílenský. 3.16
