1 BETONOVÉ STROPNÍ KONSTRUKCE BSK ZVUKOVĚ ABSORPČNÍ STĚNY A STROPY BS AKUSTIK

2 STROPNÍ KONSTRUKCE TYPU BSK A) BSK PLUS tl mm B) BSK STANDARD tl mm C) BSK MAX tl. 30 (350) mm ZÁKLADNÍ POPIS A MOŽNOST POUŽITÍ: Stropní konstrukce typu BSK (PLUS, STANDARD, MAX) vycházejí z již dobře známých a hojně užívaných stropních konstrukcí BS PLUS a BS PLUS MAX. Na základě poznatků za cca 16 let výroby a používání těchto stropních konstrukcí předkládáme současnému stavebníkovi a projektantovi ucelený univerzální konstrukční systém, který je možné použít pro veškeré typy staveb či rekonstrukce s důrazem na jeho vysokou kvalitu, dobré užitné vlastnosti, jednoduchou montáž a nízkou pořizovací cenu. Systém stropních konstrukcí BSK ideálně doplňují stěnové dílce SUPER IZO a IZO PLUS, betonové lehčené komíny BLK či PLEWA a prvky zahradní architektury BS FLOR (vše ve výrobním sortimentu firmy). Bezproblé-mová je i kombinace s cihelnými popř. pórobetonovými stěnovými systémy. U realizací zastropení bytových domů je možná též kombinace s betonovými skládanými stropními panely BSSP, které jsou vyráběny v tloušťkách mm (viz stropy BSK PLUS) a mm. Podrobné informace k tomuto výrobnímu programu naleznete v samostatném prospektovém materiálu Betonové skládané stropní panely BSSP. Stropní konstrukce BSK PLUS, BSK STANDARD a BSK MAX se skládají z betonových stropních vložek a destiček, dále pak z betonových filigránových stropních nosníků v. 180, 0 a 70 mm tvořených prostorovou ocelovou svařovanou příhradovinou s dolní betonovou skořepinou pro osazení stropních vložek a destiček a nadbetonovanou krycí deskou tl. nebo 60 mm (u stropu BSK MAX MAX tl. 90 mm). Stropní konstrukce BSK PLUS je určena pro veškeré typy staveb (rodinné domy, rekonstrukce a přístavby, průmyslové stavby, bytová a občanská výstavba, ) tl.00 a 0 mm při světlosti podpor max. 60 mm, stropní konstrukce BSK STANDARD o tl. 50 a 70 mm při světlosti podpor max. 700 mm a stropní konstrukce BSK MAX tl. a 30 mm při světlosti podpor max mm popř. 90 mm stropní konstrukce BSK MAX MAX (tl.350 mm). Stropní konstrukce typu BSK je možné použít jak v běžném, tak i ve vlhkém prostředí uzavřených objektů. Při použití stropní konstrukce typu BSK ve vlhkém prostředí, kde relativní vlhkost vzduchu dosahuje hodnoty mezi %, je nutné použít na spodním podhledu stropu omítku tl. min. 15 mm. V opačném případě se používají standardní omítky v tl. max. 6 mm. PŘEDNOSTI A VÝHODY: použití na jakoukoliv stavbu díky vysoké únosnosti jednotlivých prvků z nich sestavených (běžně až kn/m ) střední rozměrová velikost zajišťující dostatečnou rychlost při ruční montáži bez použití těžké mechanizace (velký jeřáb, bednění) např. hmotnost stropní vložky SV-P/16 je 0 kg, hmotnost stropního trámce délky 7,0 m cca 116 kg, stropy jsou proto vhodné i do rekonstrukcí a staveb s omezeným přístupem techniky stavebnicový betonový systém z přesných tvárnic a délkově volitelných stropních trámců (od mm čítajících 51 ks skladových typů v modulové řadě) trámce jsou dále vyráběny jako atypické v délkovém modulu á 0 mm, popř. je možné vyrobit trámce s jednostranně popř. oboustranně odstraněným krytím spodní výztuže viz řešení uložení do skrytých průvlaků nebo s jednostranně či oboustranně obnaženou výztuží pro uložení do ŽB průvlaků krátké dodací lhůty (prakticky obratem) díky modulové řadě skladových trámců zdravotní nezávadnost ekologický materiál Stropní trámce i stropní vložky jsou vyráběny v souladu s platnými ČSN a v souladu se zákonem č.18/1997 Sb. v platném znění a následné vyhlášky č.307/00 Sb. Díky použitým materiálům pro výrobu výše uvedených komponentů stropní konstrukce (mezerovitý vibrolisovaný 1

3 beton) je směrná hodnota hmotnostní radioaktivity Ra-6 pouze Bq/kg. Vlastní výrobky není nutné dále upravovat vytvrzováním párou ani vypalováním v peci při vysokých teplotách, proto je tato výroba energeticky nenáročná a zároveň šetrná k životnímu prostředí dokonale rovný podhled pro minimální tloušťky omítek (jednovrstvé natahované tl.5-6 mm) velký rozdíl oproti klasickým technologiím jednak v úsporách na vlastní omítkové směsi a dále ve snížené pracnosti bezkonkurenční nízká pořizovací cena Strop BSK PLUS cca ,- Kč/m - pro rozpětí až 60 mm Strop BSK STANDARD cca ,- Kč/m - pro rozpětí až 700 mm Strop BSK MAX cca ,- Kč/m - pro rozpětí až 8000 mm (uvedené ceny platí pro cenovou úroveň.pol. roku 0) podepřená stropní konstrukce BSK je při montáži stropních vložek plně pochozí Po zmonolitnění zálivkou a nadbetonování, 60 alt. 90 mm vznikne souvislá nedělitelná stropní konstrukce vhodně roznášející zatížení lehkých variabilních příček bez dalšího dovyztužení (síťování) únosnost jednotlivé stropní vložky bez přebetonování při montážním stádiu až 500 kg, s tím je spojena snažší betonáž a věncování stropní konstrukce bez nutnosti podlážkování stropu atd. jednoduché řešení provádění prostupů pomocí příčných výměn (např. instalačních šachet, výměn u komínů, apod. ) ve stejné kvalitě jako ostatní části stropní konstrukce řešením ztužujících věnců v místě uložení stropní konstrukce dochází k úplnému spojení věnce se stropem a strop následně působí jako vodorovné deskové ztužení objektu. prováděním ztužujících věnců současně s pokládkou stropní konstrukce se šetří jeden pracovní cyklus tj. betonáž a armování ztužujícícho věnce před touto pokládkou, věnce není nutné šalovat a zároveň není nutné čekat na vytvrdnutí betonu ve věnci prováděného pod stropní konstrukcí menší pracnost, časová úspora a úspora nákladů na beton a ocelovou výztuž možnost vedení vodorovných instalací (elektro, ZTI) dutinami stropních vložek výborná zvuková izolace Typ stropní konstrukce Tloušťka stropní konstrukce Laboratorní vzduchová neprůzvučnost Rw (db) Stavební vzduchová neprůzvučnost R w (db) BSK PLUS tl. 00 mm tl. 0 mm BSK STANDARD tl. 50 mm tl. 70 mm BSK MAX BSK MAX MAX tl. mm tl. 30 mm tl. 350 mm Měření stavební vzduchové neprůzvučnosti bylo provedeno podle ČSN EN ISO 1-4 zvýšená požární odolnost požární odolnost poloprefabrikované stropní konstrukce typu BSK, která je navrhována v souladu s ČSN 731 a posuzovaná podle ČSN 73 08:1996 Požární bezpečnost staveb Požadavky na požární bezpečnost stavebních konstrukcí je : Stropní konstrukce bez omítek, krytí oceli 0 mm betonem C 0/5 XCI = B5... REI D1 Stropní konstrukce s omítkou jednovrstvou tl. min. 5 mm a tedy celkové krytí oceli je 5 mm... REI D1 kombinace stropů typu BSK s libovolným stěnovým konstrukčním systémem a se systémem stropních panelů BSSP poradenský servis ( zpracování cenových nabídek, návrhy stropních konstrukcí na základě zaslaných projektových podkladů, zaškolení na stavbách, stavební servis) možnost dodávky stropních konstrukcí na klíč vlastní prováděcí stavební firmou

4 A) PRVKY STROPNÍ KONSTRUKCE (tloušťka stropu 00 a 0 mm) osová vzdálenost trámců 660 mm BSK-PLUS STROPNÍ VLOŽKA 16 SV P/ ,5 535, Stropní vložka SV-P/16 se používá jako nosná výplň mezi stropními trámci ST-P 18. Veškeré stropní vložky SV-P/16 jsou dodávány s průběžnými dutinami, pro jednostranné uzavření dutiny stropní vložky v místě u ztužujícího věnce či příčného ztužujícího rámu používáme polystyrénové ucpávky, které jsou dodávány v sadě po třech kusech a jsou dobalovány ke stropním vložkám v počtu odpovídajícím potřebě skladby stropní konstrukce (dle kladečského výkresu).celkový počet vložek na paletě je 50 ks (viz technické údaje výrobků). STROPNÍ DESTIČKA ,5 SD 7/ Stropní destičky SD 7/5 řeší složitější případy ve stropní konstrukci (tj. prostupy, ukončení stropní konstrukce na zdivu, příčné ztužení stropní konstrukce, ukončení konzol, atd.). Stropní destičky je možné krátit dle individuální potřeby buď odklepnutím nebo řezáním vidiovými kotouči. Šířkově jsou shodné s SV P/16, SV S/1 i SV M/6, tj. 50 mm. Stropní destičky SD 7/5 jsou dodávány na paletách v počtu 66 ks (viz technické údaje výrobků). STROPNÍ TRÁMEC ZST P 18 D1 STROPNÍ TRÁMEC (ZÁKLADNÍ) D D D BETON C 0/5 XCI D1 ST P 18 STROPNÍ TRÁMEC (S PŘÍDAVNOU VÝZTUŽÍ) D3 116 D TECHNICKÉ ÚDAJE VÝROBKŮ D4 přídavná výztuž základní typový dl mm (viz modulová řada) Stropní trámce ZST-P 18 a ST-P 18 jsou tvořeny prostorovou výztuží únosnosti dle statického návrhu a dolní betonovou skořepinou tl. 45 mm sloužící pro osazení stropních vložek nebo destiček. Šířka trámců je mm, výška 180 mm (viz obr.). Trámce ZST-P 18 a ST-P 18 jsou určeny pro osovou vzdálenost 660 mm. Trámce nejsou paletovány a jsou dodávány kusově na prokladech s ostatním paletovým zbožím. STROPNÍ TRÁMEC ZST-P 18 Základní stropní trámce ZST-P 18 jsou vyráběny v délkovém modulu á 0 mm (v délkách od 0 mm - 60 mm tj. 11 typů). Únosnost základních stropních trámců ZST je oproti typovým stropním trámcům ST zvýšena o cca 0,5 1,0 kn/m tak, aby v bytových objektech nebylo nutné pod lehké příčky (např. SDK, pop. TP - 7 L nebo porobeton do tl mm v běžných dispozicích) zdvojovat typové ST. STROPNÍ TRÁMEC ST-P 18 Trámce ST-P 18 jsou vyráběny v základní modulové řadě (v délkách od 0 mm 6600 mm tj. 7 typů, modul á 00 mm) a dále jako atypické v délkovém modulu á 0 mm (ozn. atypických trámců STA-P 18) s možnou kombinací výztuže stropního trámce. Výběr příslušného trámce pro danou stropní konstrukci je závislý na její požadované únosnosti. K vlastnímu objednání potřebného trámce a k lepší orientaci slouží tabulky Statické parametry stropní konstrukce str. 19 0, 5 8 a Stropní trámce ZST-P 18 a ST-P 18 je možné kombinovat se stropními vložkami SV-P/16, SV-S/1 a SV-M/6 a dále se stropními destičkami SD-7/5. Pozn. Trámce č. 6-7 (tj. s přídavnou výztuží ř 18,0 jen na objednávku). OZNAČENÍ VÝROBKU Velikost (rozměry) dl./š./v. (mm) STROPNÍ VLOŽKA 16 SV - P/16 (strop BSK PLUS) 580/50/ STROPNÍ POLYSTYRÉNOVÁ UCPÁVKA SV - P / 16 (sada 3ks) STROPNÍ DESTIČKA 7 SD - 7/5 STROPNÍ TRÁMEC ZST-P 18, ST-P /50/70 /délka/180 Konstrukční výška (tl.) stropu Tep. odpor při prostupu stropem R Pevnost v tlaku Počet kusů na paletě Hmotnost ks / palety (mm) (MPa) (ks/m ) (ks) (kg) 00 a 0 0,54 pro všechny typy 3,5 3,5 6,0 (5,13) zdvoj. trámce 6,0 (5,13) zdvoj. trámce 1,50 (,56) zdvoj. trámce 50 (á 3ks v balení) 66 0,0 0 0,1 1 15,0 15,5 Maximální množství na 1 kamion včetně ST 900 (10) 18 ()

5 B) PRVKY STROPNÍ KONSTRUKCE (tloušťka stropu 50 a 70 mm) osová vzdálenost trámců 660 mm BSK-STANDARD STROPNÍ VLOŽKA 1 SV S/ ,5 535, Stropní vložka SV-S/1 se používá jako nosná výplň mezi stropními trámci ST-P popř. ST P 18. Veškeré stropní vložky SV-S/1 jsou dodávány s průběžnými dutinami, pro jednostranné uzavření dutiny stropní vložky v místě u ztužujícího věnce či příčného ztužujícího rámu používáme polystyrénové ucpávky, které jsou dodávány v sadě po třech kusech a jsou dobalovány ke stropním vložkám v počtu odpovídajícím potřebě skladby stropní konstrukce (dle kladečského výkresu).celkový počet vložek na paletě je ks (viz technické údaje výrobků). STROPNÍ DESTIČKA ,5 SD 7/ Stropní destičky SD 7/5 řeší složitější případy ve stropní konstrukci (tj. prostupy, ukončení stropní konstrukce na zdivu, příčné ztužení stropní konstrukce, ukončení konzol, atd.). Stropní destičky je možné krátit dle individuální potřeby buď odklepnutím nebo řezáním vidiovými kotouči. Šířkově jsou shodné s SV P/16, SV S/1 i SV M/6, tj. 50 mm. Stropní destičky SD 7/5 jsou dodávány na paletách v počtu 66 ks (viz technické údaje výrobků). Stropní trámce ZST-S a ST-S jsou tvořeny STROPNÍ TRÁMEC ZST S základní D3 STROPNÍ TRÁMEC (ZÁKLADNÍ) D D D BETON C 0/5 XCI 0 45 D3 D1 ST S STROPNÍ TRÁMEC (S PŘÍDAVNOU VÝZTUŽÍ) TECHNICKÉ ÚDAJE VÝROBKŮ D D4 přídavná výztuž typový dl mm (viz. modulová řada) prostorovou výztuží únosnosti dle statického návrhu a dolní betonovou skořepinou tl. 45 mm sloužící pro osazení stropních vložek nebo destiček. Šířka trámců je mm, výška 0 mm (viz obr.). Trámce ZST-S a ST-S jsou určeny pro osovou vzdálenost 660 mm. Trámce nejsou paletovány a jsou dodávány kusově na prokladech s ostatním paletovým zbožím. STROPNÍ TRÁMEC ZST - S Základní stropní trámce ZST-S jsou vyráběny v délkovém modulu á 0 mm (v délkách od 5000 mm 70 mm tj. 7 typů). Únosnost základních stropních trámců ZST je oproti typovým stropním trámcům ST zvýšena o cca 0,5 1,0 kn/m tak, aby v bytových objektech nebylo nutné pod lehké příčky (např. SDK, pop. TP - 7 L nebo porobeton do tl mm v běžných dispozicích) zdvojovat typové ST. STROPNÍ TRÁMEC ST S Trámce ST-S jsou vyráběny v základní modulové řadě (v délkách od 500 mm 70 mm tj. 14 typů, modul á 00 mm) a dále jako atypické v délkovém modulu á 0 mm (ozn. atypických trámců STA-S ) s možnou kombinací výztuže stropního trámce. Výběr příslušného trámce pro danou stropní konstrukci je závislý na její požadované únosnosti. K vlastnímu objednání potřebného trámce a k lepší orientaci slouží tabulky Statické parametry stropní konstrukce str. 1, 7 8 a Stropní trámce ZST-S a ST-S je možné kombinovat se stropními vložkami SV-S/1 a SV-M/6 a dále se stropními destičkami SD-7/5. Pozn. Trámce č. -41 (tj. s přídavnou výztuží ř 18,0 jen na objednávku) OZNAČENÍ VÝROBKU STROPNÍ VLOŽKA 1 SV - S/1 (strop BSK STANDARD) Velikost (rozměry) dl./š./v. (mm) 580/50/ STROPNÍ POLYSTYRÉNOVÁ UCPÁVKA SV - S / 1 (sada 3ks) STROPNÍ DESTIČKA 7 SD - 7/5 STROPNÍ TRÁMEC ZST-S, ST-S 580/50/70 /délka/0 Konstrukční výška (tl.) stropu Tep. odpor při prostupu stropem R Pevnost v tlaku Počet kusů na paletě Hmotnost ks / palety (mm) (MPa) (ks/m ) (ks) (kg) 50 a 70 pro všechny typy 0,7 3,5 3,5 6,0 (5,13) zdvoj. trámce 6,0 (5,13) zdvoj. trámce 1,50 (,56) zdvoj. trámce (á 3ks v balení), , ,0 16,0 Maximální množství na 1 kamion včetně ST 8 (880) 1 ()

6 C) PRVKY STROPNÍ KONSTRUKCE BSK-MAX (tloušťka stropu, 30 mm) strop BSK-MAX MAX tloušťka stropu 350 mm osová vzdálenost trámců 660 mm STROPNÍ VLOŽKA 6 60 SV M/ ,5 535, Stropní vložka SV-M/6 se používá jako nosná výplň mezi stropními trámci ST-M 7, ST S a ST-P 18. Veškeré stropní vložky SV-M/6 jsou dodávány s průběžnými dutinami, pro jednostranné uzavření dutiny stropní vložky v místě u ztužujícího věnce či příčného ztužujícího rámu používáme polystyrénové ucpávky, které jsou dodávány v sadě po třech kusech a jsou dobalovány ke stropním vložkám v počtu odpovídajícím potřebě skladby stropní konstrukce (dle kladečského výkresu).celkový počet vložek na paletě je 30 ks (viz technické údaje výrobků). STROPNÍ DESTIČKA ,5 SD 7/ Stropní destičky SD 7/5 řeší složitější případy ve stropní konstrukci (tj. prostupy, ukončení stropní konstrukce na zdivu, příčné ztužení stropní konstrukce, ukončení konzol, atd.). Stropní destičky je možné krátit dle individuální potřeby buď odklepnutím nebo řezáním vidiovými kotouči. Šířkově jsou shodné s SV P/16, SV S/1 i SV M/6, tj. 50 mm. Stropní destičky SD 7/5 jsou dodávány na paletách v počtu 66 ks (viz technické údaje výrobků). STROPNÍ TRÁMEC ST M 7 typový Stropní trámec ST M 7 je tvořen prostorovou dl mm (viz modulová řada) výztuží únosnosti dle statického návrhu a dolní betonovou skořepinou tl. 45 mm sloužící pro osazení stropních vložek nebo destiček. Šířka trámce je mm, výška 70 mm (viz obr.). Trámce ST M 7 jsou určeny pro osovou vzdálenost 660 mm. Trámce nejsou paletovány a jsou dodávány kusově na prokladech s ostatním paletovým zbožím. D3 STROPNÍ TRÁMEC (ZÁKLADNÍ) D D1 D BETON C 0/5 XCI D3 STROPNÍ TRÁMEC (S PŘÍDAVNOU VÝZTUŽÍ) D D 43 D4 přídavná výztuž STROPNÍ TRÁMEC ST M 7 Trámce ST M 7 jsou vyráběny v základní modulové řadě (v délkách od 6600 mm 9600mm tj. 17 typů) a dále jako atypické v délkovém modulu á 0 mm (ozn. atypických trámců STA M 7) s možnou kombinací výztuže stropního trámce. Výběr příslušného trámce pro danou stropní konstrukci je závislý na její požadované únosnosti. K vlastnímu objednání potřebného trámce a k lepší orientaci slouží tabulky Statické parametry stropní konstrukce str Stropní trámce ST M 7 je možné kombinovat se stropními vložkami SV M/6 a se stropními destičkami SD 7/5. TECHNICKÉ ÚDAJE VÝROBKŮ OZNAČENÍ VÝROBKU STROPNÍ VLOŽKA 6 SV - M/6 (strop BSK MAX) Velikost (rozměry) dl./š./v. (mm) 580/50/60 STROPNÍ POLYSTYRÉNOVÁ UCPÁVKA SV - M / 6 (sada 3ks) STROPNÍ DESTIČKA 7 SD - 7/5 STROPNÍ TRÁMEC ST-M 7 580/50/70 /délka/70 Konstrukční výška (tl.) stropu Tep. odpor při prostupu stropem R Pevnost v tlaku Počet kusů na paletě Hmotnost ks / palety (mm) (MPa) (ks/m ) (ks) (kg), 30 a 350 pro všechny typy 0,87 3,5 3,5 Pozn. Trámce č (tj. s přídavnou výztuží ř 18,0 jen na objednávku) 6,0 (5,13) zdvoj. trámce 6,0 (5,13) zdvoj. trámce 1,50 (,56) zdvoj. trámce 30 (á 3ks v balení) 5, , ,0 16,5 Maximální množství na 1 kamion včetně ST

7 1. TECHNOLOGICKÁ A MONTÁŽNÍ ČÁST MONTÁŽNÍ DOPORUČENÍ VÝROBCE Obr. č. 1: KLADENÍ STROPNÍCH TVAROVEK DOBŘE PŘÍČNÝ ŘEZ TVAROVKAMI SV DOBŘE ŠPATNĚ NE ŠPATNĚ NE První montážní stádium je u stropů typu BSK navrženo tak, aby nosník unesl pouze vlastní stropní konstrukci (trámce + vložky). Při větších rozpětích (nad 1,8 m) je nutné jednotlivé trámce před montáží stropních vložek podepřít po max. 1,8 m. Před zahájením montáže je nutné prostor pod stropní konstrukcí náležitě vyklidit. Nejprve rozmístíme stropní trámce na zdi dle projektové dokumentace. Poté uložíme při krajích max. - 3 řady stropních vložek (zajištění osové vzdálenosti a zatížení konců trámců). Následuje podepření a nadvýšení stropní konstrukce dle obr. č. na 1/ rozpětí (světlosti podpěr). Toto podepření je možné odstranit až po dosažení požadované pevnosti betonu monolitického dobetonování (cca za 5 dní). Provádíme-li montáž zastropení následné stropní konstrukce, kdy je nutné stropy podepřít o stále ještě podepřené stropy v nižším podlaží, je nutné stropní podpěry umístit do stejných míst jako u spodní stropní konstrukce. Minimální uložení stropních trámců (vyráběných v modulových řadách) doporučujeme 0 mm (u atypických trámců je minimální uložení 0 mm možné provádět do maximální světlosti podpor 5000 mm, u větších rozpětí je minimální uložení 150 mm). Při kladení trámce na zdivo v podélném směru musí být šířka uložení mm. Pokud krajní trámec nelze uložit na zdivo, je třeba zajistit jeho stabilitu podepřením a každá krajní řada stropních tvarovek musí být uložena v min. šířce 5 mm za ozub (viz obr. str. 8). Stropní vložky jsou kladeny na sraz. Způsob kladení vložek (viz obr. 1) musí vylučovat možnost vybočení stropních trámců. Vložky se kladou v rovnoměrných řadách (polích) kolmo ke směru trámců, stejným směrem a vybráním v horní ploše vložky (viz obr. 1). Do osazených stropních vložek v prvním poli (u ztužujícího, alt. u pozedního věnce) vkládáme do stropních vložek směrem k věnci polystyrénové ucpávky (vždy v sadě 3 ks). Stropní vložky doporučujeme klást shora z důvodu zjednodušení montáže (stropní vložky jsou tvarově uzpůsobeny úchyty k dobrému držení). Díky vysoké únosnosti stropních vložek (až 600 kg staticky) jsou při montáži plně pochozí osobami pro montáž i betonáž. Toto neplatí pro stropní destičky, které slouží pouze jako ztracené bednění pro betonovou zálivku a před jejím provedením se nesmí nijak zatěžovat!! Stropní destičky se používají k vytvoření příčného nosného rámu (hlavně pro prostupy komínových těles, šachet, výlezů na střechu, instalační jádra atd.) nebo slouží k dořešení uložení stropní konstrukce na zdivo. Délkový rozměr destičky Ize upravovat dle potřeby v mezích min. a max. (viz obr. str. 7). Do konstrukce nesmí být zabudován trámec ani stropní tvarovky, které jsou jakkoliv poškozeny (změna tvaru příhradoviny, rozpraskaná dolní skořepina, alt. vypadaný beton na výztuž) drobné příčné smršťovací vlasové trhlinky nejsou závadou. Po osazení všech stropních vložek a destiček je nutné překontrolovat nadvýšení stropní konstrukce a případné povolené podpěry dotáhnout na požadované nadvýšení. K sestavení stropní konstrukce není třeba zvláštních mechanismů. Stropní trámce i betonové vložky a destičky Ize ukládat ručně. Hmotnost nejdelšího stropního trámce ST-P 18 nepřesahuje 113 kg. Obr. č. : NADVÝŠENÍ STROPNÍ KONSTRUKCE Dotvarování SV Montážní nadvýšení stropní konstrukce N= cca max. 1/ světlosti podpor Příklad světlosti podpor: 3,00 m...n=1,0 cm 4,50 m...n=1,5 cm 6,00 m...n=,0 cm 7,50 m...n=,5 cm 1,8 m 1,8 m 1,8 m 1 3,5 m Podepření stropních trámců před roznesením stropních vložek a zabetonováním PODEPŘENÍ STROPNÍCH TRÁMCŮ PŘI MONTÁŽI max max Doporučené skladování stropních trámců na stavbě Pozn.: Při delších trámcích (cca 5,0 m) a více proklady od konce až do 15% délky - cca 0,8 m. 6

8 Obr. č. 3: ZPŮSOB UKLÁDÁNÍ STROPNÍCH DESTIČEK max délka dle potřeby min min cca 50 mm min. 5 mm ZÁKLADNÍ PŘÍKLADY OSAZENÍ STROPNÍ KONSTRUKCE NA ZDI Obr. č. 4 Základní uložení stropní vložky SV na zdivo je min. 5 mm za ozub. V případě nedodržení této kóty (velký přesah) doporučujeme použít stropní destičky, které se dají na zdivo ukládat v libovolné poloze mezi naznačením min., max. (viz obr. č. 3) s tím, že uložení je opět min. 5 mm a přebytečná část stropní destičky se odstraní vidiovými kotouči. V místě menší osové vzdálenosti než MIN. (tj. od osy stropních trámců do líce zdi) doporučujeme osazení ještě jednoho stropního trámce (obr. č. 4), v případě větší mezery provedeme podšalování prknem (fošnou) a dobetonování. (min. 80 mm) V místech větší osové vzdálenosti než MAX. mm, tj. vzdálenost osy stropních trámců od líce zdi, doporučujeme osazení celé stropní destičky (nebo celé stropní vložky s předem zabetonovanou krajní dutinou - dle nutnosti vytvoření ŽB ztužujícího věnce předpokládané velikosti). 00 Veškeré činnosti spojené s návrhem stropní konstrukce musí provádět statik. Pozn.: Po dodání veškerých podkladů o rozpětí, tvaru stropní konstrukce a uvažovaném zatížení je toto možné samostatně objednávat i u výrobní organizace tj. Betonové stavby Group s.r.o., Klatovy. BETONÁŽ STROPNÍ KONSTRUKCE Montáž i betonáž stropu musí být prováděna pod odborným dozorem. Horní mez frakce kameniva použitého do výroby betonové zálivky je 3 doporučena 16 mm. Pro 1 m hutného betonu smí být použito max. I záměsové vody. Betonové stropní vložky musí být před dobetonováním trámců a nadbetonováním vyrovnávací vrstvy řádně smáčeny vodou tak, aby nedocházelo k nadměrnému odsávání vody z betonové směsi (složení betonové směsi - viz text následně). Betonovou směs je nutné při zpracování řádně uhutnit propichováním okolo stropních trámců a v ploše stropních vložek (ideální je použití vibračních plovoucích latí). Doporučené složení betonové směsi (C16/0 XCI = B 0): konzistence velmi měkká (S3) Beton drťový: - cement CEM I - 4,5 R...3 kg - štěrkopísek 0-4 mm (kg)...9 kg - drť 8-16 mm (kg) kg - voda (1,0 lt = kg)...max. kg Pozn.: Míchání betonové směsi na stavbě v maltových míchačkách nedoporučujeme, neboť nedojde k řádnému promíchání betonové směsi a ta následně není kvalitní. TABULKA OBJEMŮ BETONOVÉ ZÁLIVKY A HMOTNOSTÍ STROPNÍCH KONSTRUKCÍ TYPU BSK Označení výrobku Celková tloušťka stropní konstrukce (mm) Tloušťka vlastní nezabetonované konstrukce (mm) Tloušťka nadbetonování stropní konstrukce (mm) (l) Hmotnost stropní konstrukce Vlastní materiál ř Hmotnost včetně betonové zálivky PRO JEDNODUCHÉ TRÁMCE BSK - PLUS BSK - STANDARD 70 BSK - MAX PRO ZDVOJENÉ TRÁMCE ,1 1,19 13,51,64 11,6 9,43 7,35 14,5 14,5 156,0 156,0 169,5 169,5 169,5 88,0 334,0 36,0 37,0 366,0 41,0 481,0 BSK - PLUS BSK - STANDARD BSK - MAX ,8,0,53 8,70 8,47 7,5 5,95 141,0 141,0 153,5 153,5 166,5 166,5 166,5 31,0 367,0 37,0 419,0 45,0 47,0 54,0 Ukládání a způsob dopravy betonové směsi na stropní konstrukci. Ukládání zálivkového betonu v ploše stropní konstrukce. Kontrola výšky nadbetonování před finálním zpracováním. Zpracování uložené betonové směsi vibrační latí. 7

9 PROSTUPY STROPNÍ KONSTRUKCÍ BSK-PLUS, BSK-STANDARD A BSK-MAX PROSTUP V JEDNOM, DVOU A VÍCE STROPNÍCH POLÍCH (ZPŮSOBY S POUŽITÍM STROPNÍCH DESTIČEK SD-7/5) Prostupy stropní konstrukcí v šířce jednoho stropního pole (cca 5 mm) provádíme různými kombinacemi stropních vložek a destiček. Takto lze vytvořit prostupy o libovolné délce (viz obr. 1) popř. i v celé délce pole vynecháním všech vložek alt. destiček (zde je nutné zajistit stabilitu krajních trámců proti vybočení!). Velikost potřebného prostupu zašalujeme před betonáží dřevěným bedněním (viz str. 9). DETAIL SV-P/16 DETAIL SV-S/1 DETAIL SV-M/6 LEGENDA , , , stropní vložka SV-P/16, SV-S/1, SV-M/6 stropní destička SD-7/5 max.= min. 5 uložení > 5 mm = SD max.= min. 5 uložení > 5 mm = SD 5 max max.= min. 5 uložení > 5 mm = SD osa stropního trámce VYTVOŘENÍ PROSTUPU V JEDNOM STROPNÍM POLI obr prostup dle potřeby 0 prostup dle potřeby VYTVOŘENÍ PROSTUPU VE STROPĚ UPROSTŘED obr prostup dle potřeby DET. prostup (šachta) alt. alt. 1 prostup dle potřeby montážní podpěry VYTVOŘENÍ PROSTUPU U ZDI (V ROHU) obr prostup prostup (šachta) alt. 1 Pozn.: Zdvojení stropních trámců provést dle statického výpočtu. 0 prostup montážní podpěry ŘEZ STROPNÍ KONSTRUKCÍ V MÍSTĚ PROSTUPU V JEDNOM STROPNÍM POLI šířka prostupu ŘEZ STROPNÍ KONSTRUKCÍ V MÍSTĚ PROSTUPU VE DVOU A VÍCE POLÍCH šířka prostupu Prostupy stropními konstrukcemi BSK-PLUS, BSK-STANDARD a BSK-MAX ve dvou a více polích bez vytváření vystupujících průvlaků pod stropní konstrukci řešíme dvěma způsoby: 1 Stropní destičky SD-7/5 klademe v celé šířce stropů (tzn. ze zdi na zeď) v šířce 1- destičky (viz obr., 3). Stropní destičky SD-7/5 klademe pouze v polích v šířce prostupu, s ukončením ve zdvojených popř. ztrojených (zesílených) trámcích v šířce 1- destičky (viz obr. - spodní část). Každý prostup musí posuzovat statik. Stejným způsobem (viz detail 1,, 3, 4, 5) se provádí příčné ztužující rámy (příčná žebra) uvnitř stropní konstrukce v případě liniového zatížení příčkou tl. 150 mm, alt. bodovým zatížením od nosného sloupku od krovu popř. volně stojícího komínového tělesa, kdy skladebně není možné toto místo vyztužit zdvojenými (alt. ztrojenými) stropními trámci. PŘÍČNÝ ŘEZ ZTUŽUJÍCÍM ŽEBREM - RÁMEM DETAIL 1 (pro SV-P/16) v šířce jedné SD DETAIL (pro SV-P/16) v šířce dvou SD výztuž stropního trámce 5 třmínek typ C (x85, ř 6 mm) beton C 16/0 XCI 5 alternativní ztužení stropu KARI sítí ř 5 mm, 150x150 mm 0 výztuž stropního trámce třmínek atyp. (460x85, ř 6 mm) beton C 16/0 XCI 5 0 alternativní ztužení stropu KARI sítí ř 5 mm, 150x150 mm polystyrénová ucpávka 70 0 polystyrénová ucpávka koncová strop. vložka SV-P/16 se dnem stropní destička SD-7/5 výztuž dle statického výpočtu (cca -3 R ř horní, 3-5 R ř 14 dolní) koncová stropní vložka SV-P/16 se dnem x stropní destička SD-7/5 výztuž dle statického výpočtu 8

10 DETAIL 3 (pro SV-M/6) v šířce jedné SD DETAIL 4 (pro SV-M/6) v šířce dvou SD DETAIL 5 - podélný řez stropní konstrukcí BSK-PLUS - příčná výměna mezi zdvojenými trámci u prostupu o dvou polích SD Prostup v jednom poli - osazené bednění před betonáží Prostup (šachta) u zdi ve dvou polích - příčná výměna mezi zdvojenými trámci (pohled zhora před zabetonováním) Prostup (šachta) u zdi ve dvou polích - pohled zdola po zabetonování DOVYZTUŽENÍ STROPNÍ KONSTRUKCE PŘI SVĚTLÝCH ROZPĚTÍCH NAD 6,0 M U stropních konstrukcí se světlostí podpor více jak 6,0 m doporučujeme tuto stropní konstrukci s ohledem na její tuhost dovyztužit příčným ztužujícím rámem uprostřed rozpětí. Rám vytvořený pomocí jedné řady stropních destiček (způsob provádění - viz řešení prostupu a ztužujících žeber) vedeme kolmo na uložení stropních trámců na boční nosné zdivo (viz obr.). ROZNESENÍ LINIOVÉHO ZATÍŽENÍ OD PŘÍČEK V PODÉLNÉM SMĚRU ST V místech vyššího stropního zatížení (např. liniového od příčky tl. 150, 00 mm, pilířku, sloupku od krovu...) vedeného rovnoběžně s osou trámců doporučujeme provést zvýšení únosnosti stropní konstrukce uložením několika stropních trámců vedle sebe v dané šířce zatížení (viz obr. 1,, 3). Díky vysoké únosnosti stropních vložek SV-P/16, SV-S/1 a SV-M/6 je možné lehké příčky (příčky do 0 mm včetně omítky) osadit libovolně na přebetonované stropní vložky s tím, že je nutné krajní stropní trámce nadimenzovat na potřebné zatížení (viz obr. 4) u těžších příček (do 150 mm) trámce zdvojujeme (viz obr. 5). 9

11 ROZNESENÍ ZATÍŽENÍ OD PŘÍČKY tl. 70 mm POMOCÍ STROPNÍCH TRÁMCŮ 70 ROZNESENÍ ZATÍŽENÍ OD PŘÍČKY tl. mm POMOCÍ STROPNÍCH TRÁMCŮ ROZNESENÍ ZATÍŽENÍ OD TĚŽKÝCH PŘÍČEK A ZDÍ (SLOUPKŮ OD KROVU) POMOCÍ STROPNÍCH TRÁMCŮ 00 obr. 1 obr. obr obr. 4 obr. 5 alternativní ztužení stropu KARI sítí ř 5 mm, 150 x 150 mm ULOŽENÍ STROPNÍCH TRÁMCŮ DO SKRYTÉHO PRŮVLAKU Z OCELOVÝCH VÁLCOVANÝCH PROFILŮ V případech, které nelze řešit pomocí stropních trámců ST P 18, ST S, popř. ST M 7 např. výměny u schodišť (osazení ocelového schodiště - detail ), skrytý průvlak, alt. vynesení obvodového nebo vnitřního nosného zdiva, kombinujeme stropní konstrukci BSK-PLUS, BSK-STANDARD a BSK-MAX s ocelovými válcovanými profily. Stropní trámce ST osazujeme do spodní příruby těchto válcovaných nosníků s tím, že pro zabezpečení požadované délky uložení ST v min. délce 0 mm je nutné ke spodní přírubě přivařit ocelová pásovina min. profilu 50/6. Aby spojení mezi přídavnou pásovinou a ocelovým nosníkem bylo dokonalé, je nutné tento spoj opatřit dodatečnou výztuhou (ocelovým drátem min. ř mm) v osové vzdálenosti kopírující osovou vzdálenost stropních trámců (výztuhy dáváme vždy mimo osazení ST - detail 1). Pro zabezpečení dokonalé rovinnosti přechodu podhledu mezi válcovaným nosníkem a stropním trámcem je možné při výrobě ST snížit jeho krytí spodní výztuže v místě uložení a takto upravený trámec se poté vloží do ocelového nosníku. Tyto stropní trámce označujeme jako trámce s jednostranně odstraněným krytím (tj. na jednom konci trámce = 1x OK) nebo s oboustranně odstraněným krytím (tj. na obou koncích trámce = x OK). Řešení šikmého skrytého průvlaku z válcovaných profilů DETAIL 1 svar V5 ocelová výztuha dle typu I nosníku (drát ř min. mm) DETAIL a PODLAHA BETONOVÁ MAZANINA ZVUKOVÁ ATEPELNÁ IZOLACE STROPNÍ KONSTRUKCE BSK PLUS I profil dle statického návrhu STROPNÍ TRÁMEC - ST P 18 ST S ST M 7 KONSTRUKCE SCHODIŠTĚ PODLAHA BETONOVÁ MAZANINA ZVUKOVÁ ATEPELNÁ IZOLACE STROPNÍ KONSTRUKCE BSK PLUS OCEL 50/6 svar V5 odstraněné krytí výztuže ST (jednostranné či oboustranné = 1x OK či x OK) DETAIL b 50/6 navařen oboustranným koutovým svárem - viz det. svar V5 x I č.... dle statického návrhu (alt. ) I profil dle statického návrhu KONSTRUKCE SCHODIŠTĚ

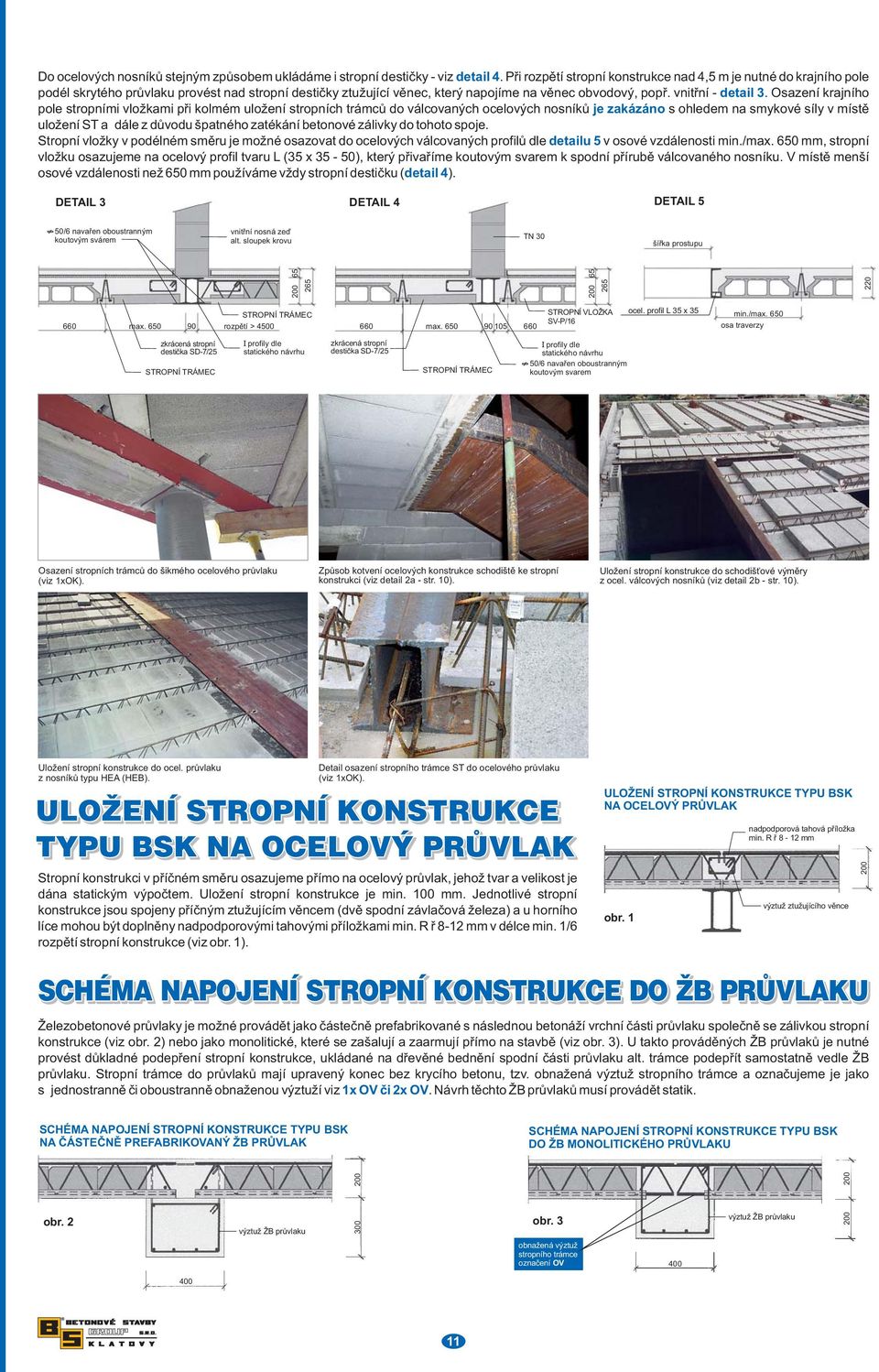

12 Do ocelových nosníků stejným způsobem ukládáme i stropní destičky - viz detail 4. Při rozpětí stropní konstrukce nad 4,5 m je nutné do krajního pole podél skrytého průvlaku provést nad stropní destičky ztužující věnec, který napojíme na věnec obvodový, popř. vnitřní - detail 3. Osazení krajního pole stropními vložkami při kolmém uložení stropních trámců do válcovaných ocelových nosníků je zakázáno s ohledem na smykové síly v místě uložení ST a dále z důvodu špatného zatékání betonové zálivky do tohoto spoje. Stropní vložky v podélném směru je možné osazovat do ocelových válcovaných profilů dle detailu 5 v osové vzdálenosti min./max. 650 mm, stropní vložku osazujeme na ocelový profil tvaru L (35 x 35-50), který přivaříme koutovým svarem k spodní přírubě válcovaného nosníku. V místě menší osové vzdálenosti než 650 mm používáme vždy stropní destičku ( detail 4). DETAIL 3 DETAIL 4 DETAIL 5 50/6 navařen oboustranným koutovým svárem vnitřní nosná zeď alt. sloupek krovu TN 30 šířka prostupu STROPNÍ TRÁMEC 660 max rozpětí > max STROPNÍ VLOŽKA SV-P/16 ocel. profil L 35 x 35 min./max. 650 osa traverzy zkrácená stropní destička SD-7/5 STROPNÍ TRÁMEC I profily dle statického návrhu zkrácená stropní destička SD-7/5 STROPNÍ TRÁMEC I profily dle statického návrhu 50/6 navařen oboustranným koutovým svarem Osazení stropních trámců do šikmého ocelového průvlaku (viz 1xOK). Způsob kotvení ocelových konstrukce schodiště ke stropní konstrukci (viz detail a - str. ). Uložení stropní konstrukce do schodišťové výměry z ocel. válcových nosníků (viz detail b - str. ). Uložení stropní konstrukce do ocel. průvlaku z nosníků typu HEA (HEB). Detail osazení stropního trámce ST do ocelového průvlaku (viz 1xOK). ULOŽENÍ STROPNÍ KONSTRUKCE TYPU BSK NA OCELOVÝ PRŮVLAK Stropní konstrukci v příčném směru osazujeme přímo na ocelový průvlak, jehož tvar a velikost je dána statickým výpočtem. Uložení stropní konstrukce je min. 0 mm. Jednotlivé stropní konstrukce jsou spojeny příčným ztužujícím věncem (dvě spodní závlačová železa) a u horního líce mohou být doplněny nadpodporovými tahovými příložkami min. R ř 8-1 mm v délce min. 1/6 rozpětí stropní konstrukce (viz obr. 1). ULOŽENÍ STROPNÍ KONSTRUKCE TYPU BSK NA OCELOVÝ PRŮVLAK obr. 1 nadpodporová tahová příložka min. R ř 8-1 mm výztuž ztužujícího věnce 00 SCHÉMA NAPOJENÍ STROPNÍ KONSTRUKCE DO ŽB PRŮVLAKU Železobetonové průvlaky je možné provádět jako částečně prefabrikované s následnou betonáží vrchní části průvlaku společně se zálivkou stropní konstrukce (viz obr. ) nebo jako monolitické, které se zašalují a zaarmují přímo na stavbě (viz obr. 3). U takto prováděných ŽB průvlaků je nutné provést důkladné podepření stropní konstrukce, ukládané na dřevěné bednění spodní části průvlaku alt. trámce podepřít samostatně vedle ŽB průvlaku. Stropní trámce do průvlaků mají upravený konec bez krycího betonu, tzv. obnažená výztuž stropního trámce a označujeme je jako s jednostranně či oboustranně obnaženou výztuží viz 1x OV či x OV. Návrh těchto ŽB průvlaků musí provádět statik. SCHÉMA NAPOJENÍ STROPNÍ KONSTRUKCE TYPU BSK NA ČÁSTEČNĚ PREFABRIKOVANÝ ŽB PRŮVLAK SCHÉMA NAPOJENÍ STROPNÍ KONSTRUKCE TYPU BSK DO ŽB MONOLITICKÉHO PRŮVLAKU obr. výztuž ŽB průvlaku obr. 3 výztuž ŽB průvlaku 00 obnažená výztuž stropního trámce označení OV

13 NAPOJENÍ MONOLITICKÉ ŽELEZOBETONOVÉ DESKY SCHODIŠŤOVÉHO RAMENE DO STROPNÍCH KONSTRUKCÍ TYPU BSK PŘÍČNÝ SMĚR Obecně schodišťovou monolitickou železobetonovou desku osazujeme v příčném směru na stropní trámce ST, jejichž počet a stupeň vyztužení je závislý na konkrétním statickém výpočtu. Stejným způsobem je nutné dimenzovat i délku uložení nosné výztuže schodišťové desky do stropní konstrukce typu BSK (viz obr. 4, 5). PŘÍKLAD KOLMÉHO NAPOJENÍ MONOLITICKÉ ŽB DESKY SCHODIŠŤOVÉHO RAMENE DO STROPNÍ KONSTRUKCE BSK - PLUS PŘÍKLAD KOLMÉHO NAPOJENÍ MONOLITICKÉ ŽB DESKY SCHODIŠŤOVÉHO RAMENE DO STROPNÍ KONSTRUKCE BSK - MAX obr. 4 obr. 5 PODÉLNÝ SMĚR Obecně schodišťovou monolitickou železobetonovou desku osazujeme v podélném směru včetně stropní konstrukce typu BSK do monolitického železobetonového průvlaku, jehož rozměry a stupeň vyztužení jsou závislé na konkrétním statickém výpočtu. Stejným způsobem je nutné dimenzovat i délku uložení nosné výztuže schodišťové desky do stropní konstrukce typu BSK (viz obr. 6, 7). PŘÍKLAD PODÉLNÉHO NAPOJENÍ MONOLITICKÉ ŽB DESKY SCHODIŠŤOVÉHO RAMENE DO STROPNÍ KONSTRUKCE BSK - PLUS PŘÍKLAD PODÉLNÉHO NAPOJENÍ MONOLITICKÉ ŽB DESKY SCHODIŠŤOVÉHO RAMENE DO STROPNÍ KONSTRUKCE BSK - MAX obr. 6 obr. 7 Napojení železobetonového monolitického schodiště do stropní konstrukce typu BSK. Napojení železobetonového monolitického schodiště do stropní konstrukce typu BSK (pohled zdola). ULOŽENÍ STROPNÍ KONSTRUKCE TYPU BSK DO KAPES VYSEKANÝCH VE ZDIVU (PŘI REKONSTRUKCÍCH BUDOV) Stropní konstrukce typu BSK se dají s výhodou použít díky své nízké hmotnosti i snadné manipulaci při rekonstrukcích starších objektů. Pro uložení stropních trámců do stávajícího zdiva se vysekají kapsy v min. hloubce 00 mm a dna kapes se dobetonují do roviny. Uložení stropních trámců v kapse by s ohledem na statickou únosnost původního zdiva mělo být min. 150 mm. Pro lepší spolupůsobení stropní konstrukce s nosným obvodovým a vnitřním zdivem a s ohledem na smykové síly je nutné provést první řadu ze stropních destiček SD 7/5, nad kterými provedeme příčné ztužení pomocí ztužujícího věnce (viz obr.). V podélném směru stropních trámců doporučujeme provést v celé délce zdiva drážku v hloubce min. 50 mm, která zabezpečí dobré napojení krycí desky stropu do zdiva i v podélném směru. Z důvodu snažší montáže (zasunování trámců do kapes) doporučujeme provést po jedné straně podélnou drážkou hloubky 150 mm v úrovni kapes. DETAIL ULOŽENÍ STROPNÍ KONSTRUKCE TYPU BSK DO KAPES VYSEKANÝCH VE ZDIVU min. 00 doporuč. 150 mm výztuž ztužujícího věnce 00 stropní destička SD-7/5 1

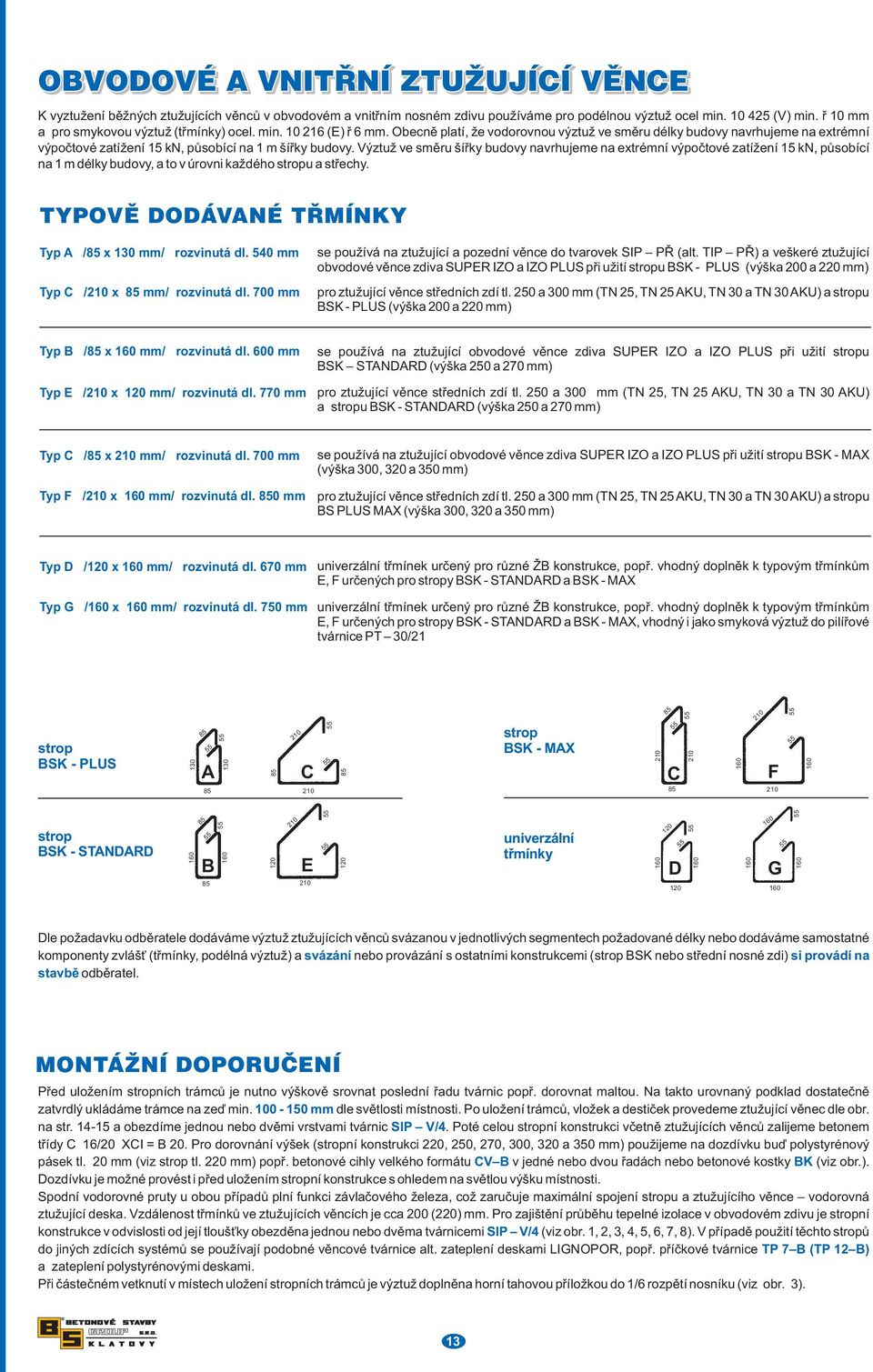

14 OBVODOVÉ A VNITŘNÍ ZTUŽUJÍCÍ VĚNCE K vyztužení běžných ztužujících věnců v obvodovém a vnitřním nosném zdivu používáme pro podélnou výztuž ocel min. 45 (V) min. ř mm a pro smykovou výztuž (třmínky) ocel. min. 16 (E) ř 6 mm. Obecně platí, že vodorovnou výztuž ve směru délky budovy navrhujeme na extrémní výpočtové zatížení 15 kn, působící na 1 m šířky budovy. Výztuž ve směru šířky budovy navrhujeme na extrémní výpočtové zatížení 15 kn, působící na 1 m délky budovy, a to v úrovni každého stropu a střechy. TYPOVĚ DODÁVANÉ TŘMÍNKY Typ A /85 x 130 mm/ rozvinutá dl. 5 mm se používá na ztužující a pozední věnce do tvarovek SIP PŘ (alt. TIP PŘ) a veškeré ztužující obvodové věnce zdiva SUPER IZO a IZO PLUS při užití stropu BSK - PLUS (výška 00 a 0 mm) Typ C / x 85 mm/ rozvinutá dl. 700 mm pro ztužující věnce středních zdí tl. 50 a mm (TN 5, TN 5AKU, TN 30 a TN 30AKU) a stropu BSK - PLUS (výška 00 a 0 mm) Typ B /85 x mm/ rozvinutá dl. 600 mm se používá na ztužující obvodové věnce zdiva SUPER IZO a IZO PLUS při užití stropu BSK STANDARD (výška 50 a 70 mm) Typ E / x mm/ rozvinutá dl. 770 mm pro ztužující věnce středních zdí tl. 50 a mm (TN 5, TN 5 AKU, TN 30 a TN 30 AKU) a stropu BSK - STANDARD (výška 50 a 70 mm) Typ C /85 x mm/ rozvinutá dl. 700 mm Typ F / x mm/ rozvinutá dl. 850 mm se používá na ztužující obvodové věnce zdiva SUPER IZO a IZO PLUS při užití stropu BSK - MAX (výška, 30 a 350 mm) pro ztužující věnce středních zdí tl. 50 a mm ( TN 5, TN 5AKU, TN 30 a TN 30AKU) a stropu BS PLUS MAX (výška, 30 a 350 mm) Typ D / x mm/ rozvinutá dl. 670 mm univerzální třmínek určený pro různé ŽB konstrukce, popř. vhodný doplněk k typovým třmínkům E, F určených pro stropy BSK - STANDARD a BSK - MAX Typ G / x mm/ rozvinutá dl. 750 mm univerzální třmínek určený pro různé ŽB konstrukce, popř. vhodný doplněk k typovým třmínkům E, F určených pro stropy BSK - STANDARD a BSK - MAX, vhodný i jako smyková výztuž do pilířové tvárnice PT 30/1 strop BSK - PLUS A C strop BSK - MAX C F strop BSK - STANDARD B E univerzální třmínky 55 D G 55 Dle požadavku odběratele dodáváme výztuž ztužujících věnců svázanou v jednotlivých segmentech požadované délky nebo dodáváme samostatné komponenty zvlášť (třmínky, podélná výztuž) a svázání nebo provázání s ostatními konstrukcemi (strop BSK nebo střední nosné zdi) si provádí na stavbě odběratel. MONTÁŽNÍ DOPORUČENÍ Před uložením stropních trámců je nutno výškově srovnat poslední řadu tvárnic popř. dorovnat maltou. Na takto urovnaný podklad dostatečně zatvrdlý ukládáme trámce na zeď min mm dle světlosti místnosti. Po uložení trámců, vložek a destiček provedeme ztužující věnec dle obr. na str a obezdíme jednou nebo dvěmi vrstvami tvárnic SIP V/4. Poté celou stropní konstrukci včetně ztužujících věnců zalijeme betonem třídy C 16/0 XCI = B 0. Pro dorovnání výšek (stropní konstrukci 0, 50, 70,, 30 a 350 mm) použijeme na dozdívku buď polystyrénový pásek tl. 0 mm (viz strop tl. 0 mm) popř. betonové cihly velkého formátu CV B v jedné nebo dvou řadách nebo betonové kostky BK (viz obr.). Dozdívku je možné provést i před uložením stropní konstrukce s ohledem na světlou výšku místnosti. Spodní vodorovné pruty u obou případů plní funkci závlačového železa, což zaručuje maximální spojení stropu a ztužujícího věnce vodorovná ztužující deska. Vzdálenost třmínků ve ztužujících věncích je cca 00 (0) mm. Pro zajištění průběhu tepelné izolace v obvodovém zdivu je stropní konstrukce v odvislosti od její tloušťky obezděna jednou nebo dvěma tvárnicemi SIP V/4 (viz obr. 1,, 3, 4, 5, 6, 7, 8). V případě použití těchto stropů do jiných zdících systémů se používají podobné věncové tvárnice alt. zateplení deskami LIGNOPOR, popř. příčkové tvárnice TP 7 B (TP 1 B) a zateplení polystyrénovými deskami. Při částečném vetknutí v místech uložení stropních trámců je výztuž doplněna horní tahovou příložkou do 1/6 rozpětí nosníku (viz obr. 3). 13

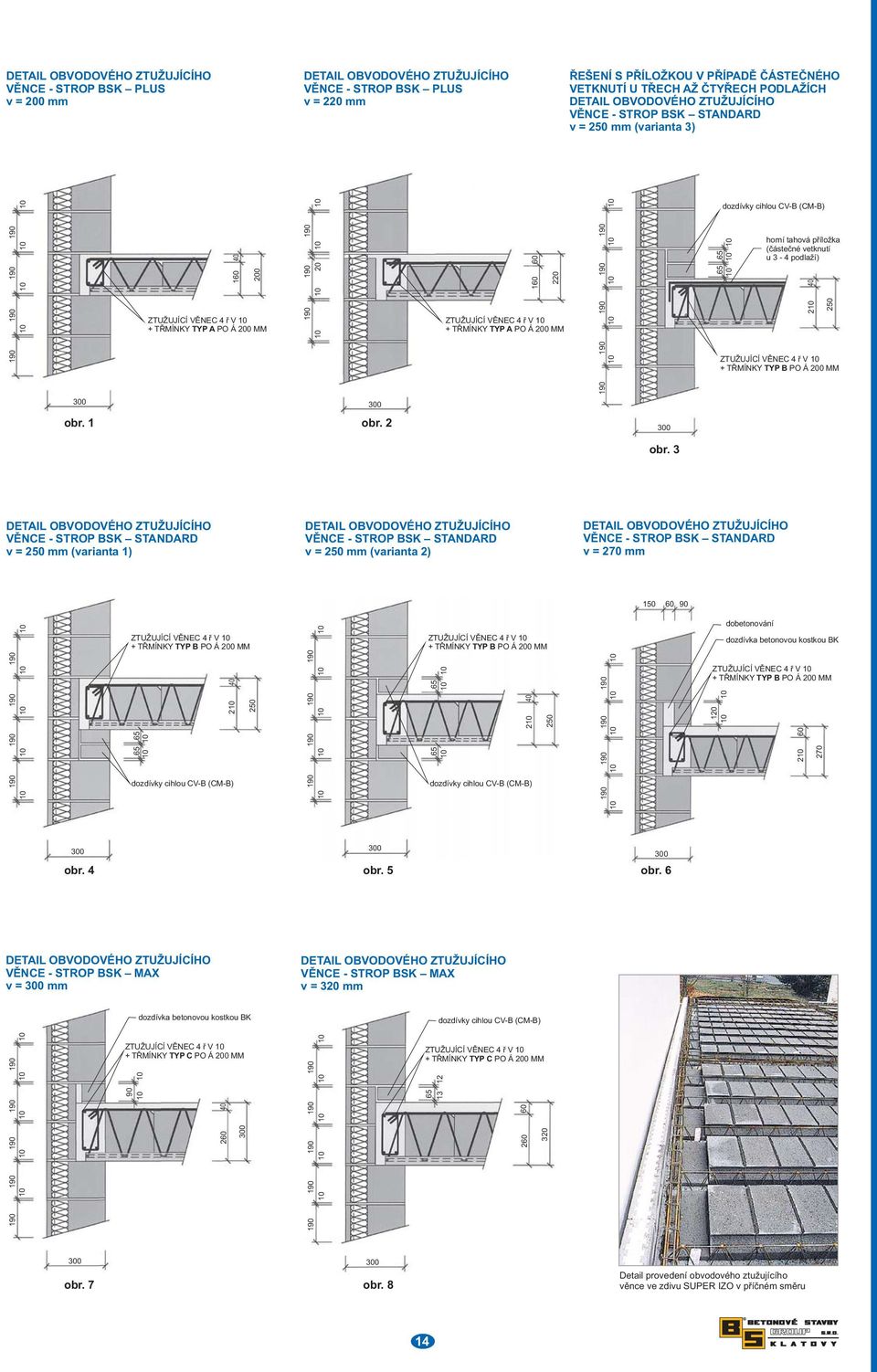

15 DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK PLUS v = 00 mm DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK PLUS v = 0 mm ŘEŠENÍ S PŘÍLOŽKOU V PŘÍPADĚ ČÁSTEČNÉHO VETKNUTÍ U TŘECH AŽ ČTYŘECH PODLAŽÍCH DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK STANDARD v = 50 mm (varianta 3) ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP A PO Á 00 MM ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP A PO Á 00 MM dozdívky cihlou CV-B (CM-B) horní tahová příložka (částečné vetknutí u 3-4 podlaží) 50 ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP B PO Á 00 MM 190 obr. 1 obr. obr. 3 DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK STANDARD v = 50 mm (varianta 1) DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK STANDARD v = 50 mm (varianta ) DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK STANDARD v = 70 mm ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP B PO Á 00 MM dozdívky cihlou CV-B (CM-B) ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP B PO Á 00 MM dozdívky cihlou CV-B (CM-B) ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP B PO Á 00 MM dobetonování dozdívka betonovou kostkou BK obr. 4 obr. 5 obr. 6 DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK MAX v = mm DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK MAX v = 30 mm dozdívka betonovou kostkou BK dozdívky cihlou CV-B (CM-B) ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP C PO Á 00 MM ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP C PO Á 00 MM obr. 7 obr. 8 Detail provedení obvodového ztužujícího věnce ve zdivu SUPER IZO v příčném směru 14

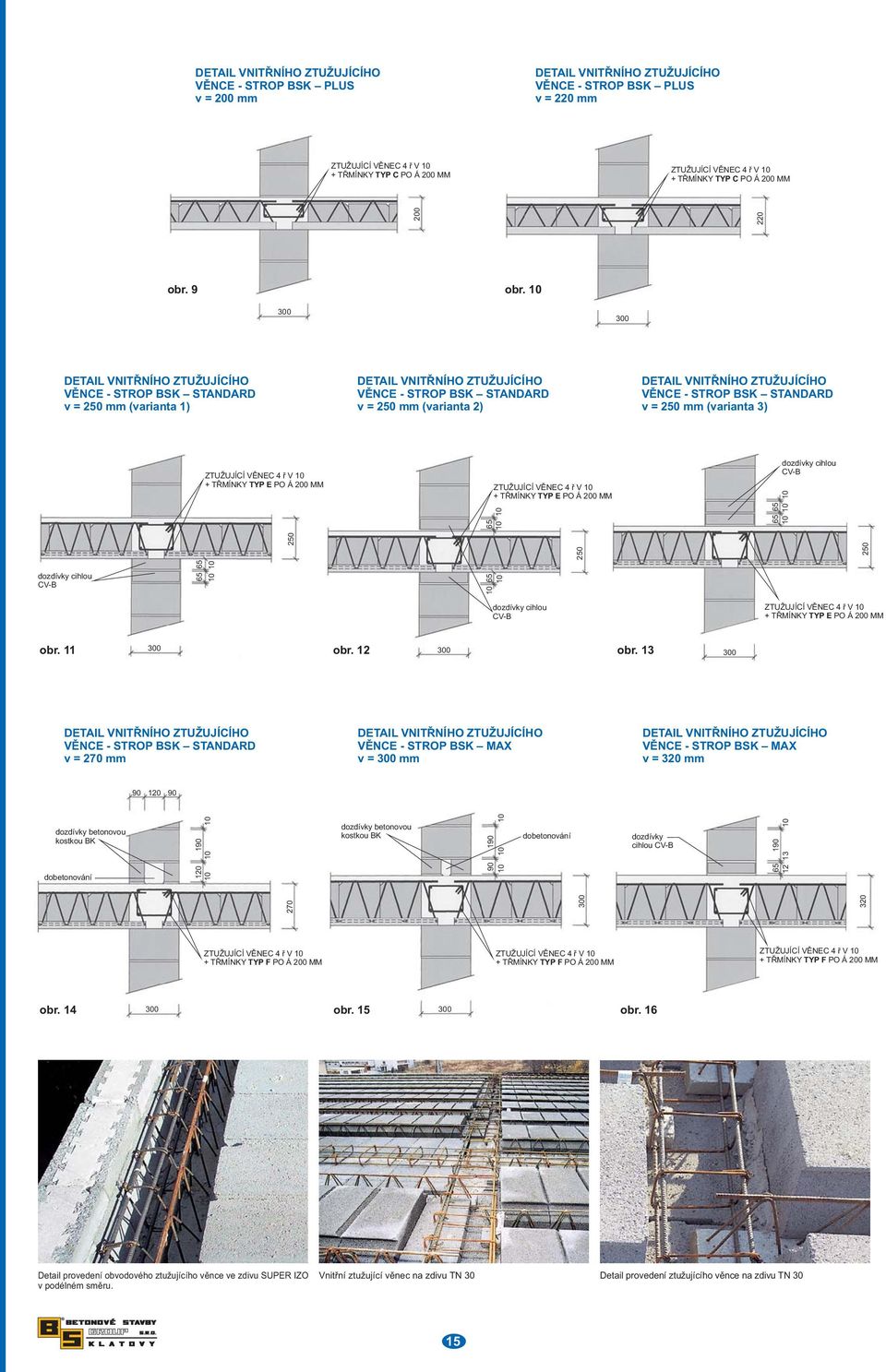

16 DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK PLUS v = 00 mm DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK PLUS v = 0 mm ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP C PO Á 00 MM ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP C PO Á 00 MM 00 0 obr. 9 obr. DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK STANDARD v = 50 mm (varianta 1) DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK STANDARD v = 50 mm (varianta ) DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK STANDARD v = 50 mm (varianta 3) ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP E PO Á 00 MM ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP E PO Á 00 MM dozdívky cihlou CV-B 65 dozdívky cihlou CV-B dozdívky cihlou CV-B ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP E PO Á 00 MM obr. 11 obr. 1 obr. 13 DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK STANDARD v = 70 mm DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK MAX v = mm DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - STROP BSK MAX v = 30 mm dozdívky betonovou kostkou BK dobetonování 190 dozdívky betonovou kostkou BK dobetonování dozdívky cihlou CV-B ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP F PO Á 00 MM ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP F PO Á 00 MM ZTUŽUJÍCÍ VĚNEC 4 ř V + TŘMÍNKY TYP F PO Á 00 MM obr. 14 obr. 15 obr. 16 Detail provedení obvodového ztužujícího věnce ve zdivu SUPER IZO v podélném směru. Vnitřní ztužující věnec na zdivu TN 30 Detail provedení ztužujícího věnce na zdivu TN 30 15

17 PODEPÍRÁNÍ STROPŮ Počet stojek vychází z typu a únosnosti stojky a užité stropní konstrukce (BSK - PLUS, BSK - STANDARD a BSK - MAX). Maximální vzdálenost podélných řad stojek je 1800 mm a maximální vzdálenost stojek v této řadě (tj. podepření hranolu či nosníku) vyjde výpočtem: výpočet: zaručená únosnost stojky (v kg) váha stropní konstrukce včetně betonové zálivky počet m na 1 ks stojky vzdálenost podélných řad (max mm) vzdálenost stojek v řadě příklad: stojka střední únosnosti až 00 kg (zasunutá) 1500 kg = 3,64 m : 1,8 m = 41 kg (strop BSK - MAX tl. 30 mm),0 tj. vzdálenost stojek pod hranolem max. do,0 m Pro vodorovné podepření stropních trámců používáme dřevěné hranoly, které jsou suché, rovné a dostatečně únosné, nejlépe však nosníky od systémových bednění DOKA, NOE, PERI,... včetně jejich příslušenství (stojky, trojnožky, držáky, nástavce, hlavice atd.). Rozmístění stropních trámců a vložek, podepření po á 1,8 m (max.) a nadvýšení o 1/ rozpětí (pohled zdola) Pohled zdola na kompletně podepřenou stropní konstrukci Rozmístění stropních trámců a vložek, podepření po á 1,8 m (max.) a nadvýšení o 1/ rozpětí (pohled zhora) Možnost zesílení stropní konstrukce ocelovou výztužnou sítí v místě variabilních příček Rozmístění stropních trámců ST-M 7 (zahájení montáže) OMÍTÁNÍ STROPNÍ KONSTRUKCE Provádění vnitřních omítek na stropní konstrukci typu BSK je možné buď tradičním způsobem (našpricování + jádro) nebo vzhledem k dokonalé rovinnosti podhledu pouze natahováním v tl. 5 6mmpři použití strojních popř. pytlovaných omítek. Při prvním natažení zatřeme veškeré spáry mezi stropními vložkami a stropními trámci, druhou vrstvou natahujeme celou plochu stropní konstrukce v tl. 5 6mm(neslabší), kterou finálně zpracujeme hladítky dle požadované zrnitosti. Takto provedenou omítku dále upravujeme díky malé zrnitosti pouze finálním nátěrem. Materiálové náklady na 0 m strojové omítky 3.000,- Kč až 3.700,- Kč (tj Kč/m ) (Kalkzementputz 650, Kalkzementputz 651, Kalkzementputz 65, Dünn-Filzputz 600, Glättputz 1, Gips-Kalkputz 150) Spotřeba malty na 0 m pytlů á 30 kg ZPŮSOB PROVÁDĚNÍ KONZOL (BALKÓNŮ) Pro konzoly (balkóny) doporučujeme s rozlišením dle typu stropní konstrukce BSK délku vyložení do max mm. Délka vyložení je závislá i na zvolené konstrukci zábradlí a na případném zatížení konce konzoly (např. zídkou). Při provádění je nutné provést zesílení stropního trámce ST a to pomocí přiložení horních tahových příložek min. ř R 14 v úrovni horní nosné výztuže stropního trámce (viz obr. 1, ). Délku horní tahové příložky vypočteme dle následujícího vzorce: L (mm) = 0 (ohyb) + l (délka vyložení) + (tl. zdi) + 1/3 l (vnitřní rozpětí) Tepelný most je ve většině případů řešen vložením tepelné izolace (např. deskového polystyrénu) ve tvaru stropní vložky (viz podélný řez 1 - vznik částečného tepelného mostu v prostupu stropního trámce přes obvodové zdivo) alt. je tento detail možné řešit bez vzniku tepelných mostů pomocí např. ISO nosníků (výrobce SHÖCK). Na objednávku je též možné zhotovit prefabrikovanou ŽB balkónovou desku, která je již z výroby opatřena ISO nosníky pro následné napojení nosných výztuží do vnitřní části stropní konstrukce typu BSK (viz foto). Pro zesílení tuhosti konce konzoly a pro možnost uchycení zábradlí doporučujeme v poslední řadě použít stropní destičky SD 7/5 doplněné při horním okraji ocelovým úhelníkem alt. ocel. platlemi (viz obr. 1). Hranu balkónu je nutné před betonáží stropu zašalovat pomocí dřevěného bednění (stejným způsobem postupujeme u atypických tvarů balkónů) a podepřít montážními podpěrami. U půdorysů staveb s arkýřem, nad kterým se nachází balkón je nutné takto provedený balkón náležitě zateplit. V tomto případě je možné použít atypické stropní trámce ST 15 v kombinaci se stropními destičkami, nad kterými po jejich přebetonování krycí deskou provedeme zateplení pomocí polystyrénových desek v rozdílu tlouštěk stropních konstrukcí (viz obr. 3). Návrh atypických stropních trámců musí provádět statik, popř. je možné toto objednat u výrobce tj. Betonových staveb Group s.r.o., Klatovy. Detail uložení horních tahových příložek Prefabrikovaná ŽB balkónová deska s osazením ISO - nosníků 16

18 PODÉLNÝ ŘEZ: PŘÍČNÝ ŘEZ: příčný ztužující rám horní tahová příložka Ř 14 síť Q /150/5 beton C 16/0 XCI konstrukční ocel ř 6 síť Q 131 horní tahová příložka deskový polystyrén ve tvaru stropní vložky ST - P 18 SV - P/16 Detail uložení tepelné izolace v místě ztužujícího věnce při provádění konzoly (balkónu) obr. 1 deskový polystyrén ve tvaru stropní vložky ( výkres tvaru) Pohled na hotový balkón (konzolu) před betonáží síť Q 131 příčný ztužující rám U balkónů kde je uvnitř stavby větší tloušťka stropní konstrukce (viz 50 mm a více) a stavebník požaduje z estetického hlediska malou tloušťku vlastní konzoly je možné provádět tyto stropní trámce s kombinovanou výškou prostorové výztuže. Vlastní trámec je při výrobě nastaven s potřebným přesahem nižším typem prostorové výztuže a doplněn nižším typem stropních vložek např. strop BSK - STANDARD tl. 50 mm a strop BSK - PLUS tl. 00 mm. Dovyztužení stropních trámců horními tahovými příložkami je shodné jako u standardně prováděné stropní konstrukce (viz obr. 4). Návrh stropních trámců musí provádět statik. tepelná izolace atypický stropní trámec ST 15 Detail ukončení konzoly (balkónu) ztužené úhelníkem horní tahová příložka l = cca 980, 130,... dle délky nosníku a vyložení l = rozpětí stropu obr obr. PROVEDENÍ BALKÓNU POMOCÍ STROPNÍCH TRÁMCŮ S KOMBINOVANOU VÝŠKOU PROSTOROVÉ VÝZTUŽE horní tahová příložka 65 ŘEŠENÍ BALKÓNU (tzv. NA HOUPAČKU ) VYNESENÍ KONZOLY NA ST Toto řešení používáme v případě, kdy vyložení balkónu (konzoly) potřebujeme přesně v opačném směru než je kladení stropních trámců v místnosti. Obecně pro toto řešení platí, že délka vyložení (lk) musí být totožná cca (obdobná) s vnitřní délkou trámce (viz obr.5). Spojení v kolmém směru (spolupůsobení) zajistíme vložením ocelové spony R ř 14 mm dl. 0 mm, kterou umístíme ke každému stropnímu trámci konzoly. Tak jako při běžném vyložení stropního trámce používáme horní tahové příložky min. R ř 14 mm v horní úrovni nosné výztuže stropního trámce. Při montáži je nutné podepřít oba konce konzol!! obr. 4 ŘEŠENÍ BALKÓNU (tzv. NA HOUPAČKU ) - VYNESENÍ KONZOLY NA ST síť Q 131 příčný ztužující rám DETAIL horní tahová příložka cca = lk l = cca 980, 130,... dle délky nosníku a vyložení = lk l = rozpětí stropu obr. 5 17

19 . STATICKÁ ČÁST STATICKÉ ÚDAJE STROPNÍCH KONSTRUKCÍ TYPU BSK Typy stropních konstrukcí dle celkového rovnoměrného normového zatížení TYP 1 STROPNÍ KONSTRUKCE BYTŮ VČETNĚ PŘEDSÍNÍ, CHODEB, POKOJŮ UBYTOVEN, HOTELŮ, NEMOCNIC ORDINACÍ,. užitné normové rovnoměrné zatížení (q ) do 1,50 kn/m (150 kg/m n ) skladba podlahy a omítky stropu o vlastní tíze do 1,50 kn/m Celkové rovnoměrné normové zatížení cca 3,00 kn/m Pro tyto stropní konstrukce běžně používáme stropní trámce s přebetonováním stropních vložek mm a jednoduchou kombinací stropních trámců. Pozn.: Platí pouze pro stropní pole bez příček, sloupků od krovu,.. Pod příčkami nebo sloupky od krovu je v závislosti od jejich vlastní tíhy nutné stropní trámce zdvojit popř. ztrojit alt. doplnit ocelovými válcovanými profily tvaru I nebo U. TYP STROPNÍ KONSTRUKCE TYPU 1, ZATÍŽENÁ LEHKÝMI PŘÍČKAMI (SÁDROKARTONOVÉ ALT. PÓROBETONOVÉ DO 75 kg/m ) užitné normové rovnoměrné zatížení (q ) do 1,50 kn/m (150 kg/m n ) skladba podlahy a omítky stropu o vlastní tíze do 1,50 kn/m příčky lehké (do 75 kg/m ) do 0,75 kn/m Celkové rovnoměrné normové zatížení cca 3,75 kn/m TYP 3 STROPNÍ KONSTRUKCE TYPU 1, ZATÍŽENÁ TĚŽKÝMI PŘÍČKAMI (CIHELNÉ, BETONOVÉ kg/m DLE POLOHY) užitné normové rovnoměrné zatížení (q ) do 1,50 kn/m (150 kg/m n ) skladba podlahy a omítky stropu o vlastní tíze do 1,50,00 kn/m příčky těžké (do kg/m ) do 1,5,00 kn/m Celkové rovnoměrné normové zatížení cca 4,5-5,50 kn/m TYP 4 STROPNÍ KONSTRUKCE PRO POKOJE A KANCELÁŘSKÉ MÍSTNOSTI ADMINISTRATIVNÍCH BUDOV, ČÍTÁRNY, UČEBNY ŠKOL, TERASY A PLOCHÉ STŘECHY URČENÉ PRO ODPOČINEK LIDÍ (BEZ PŘÍČEK) užitné normové rovnoměrné zatížení (q ) do,00 kn/m (00 kg/m n ) skladba podlahy a omítky stropu o vlastní tíze do 1,50 1,75 kn/m Celkové rovnoměrné normové zatížení cca 3,50 3,75 kn/m TYP 5 STROPNÍ KONSTRUKCE TYPU 4, ZATÍŽENÁ LEHKÝMI PŘÍČKAMI (DO kg/m ) užitné normové rovnoměrné zatížení (q ) do,00 kn/m (00 kg/m n ) skladba podlahy a omítky stropu o vlastní tíze do 1,50 1,75 kn/m příčky středně těžké (do kg/m ) do 0,75 1,5 kn/m Celkové rovnoměrné normové zatížení cca 4,5-5,00 kn/m TYP 6 STROPNÍ KONSTRUKCE CHODEB, DVORANY A HLAVNÍ MÍSTNOSTI JÍDELEN, KAVÁREN, RESTAURACÍ A ŠKOL VČETNĚ SÁLŮ DIVADEL, KIN, KLUBŮ, PRODEJNÍCH MÍSTNOSTÍ, MUZEÍ A VÝSTAVNÍCH SÁLŮ (BEZ PŘÍČEK) užitné normové rovnoměrné zatížení (q ) do 3,00 4,00 kn/m ( 0 kg/m n ) skladba podlahy a omítky stropu o vlastní tíze do 1,50 kn/m Celkové rovnoměrné normové zatížení cca 4,50 5,50 kn/m TYP 7 STROPNÍ KONSTRUKCE KNIHOVEN, ARCHÍVŮ, TRIBUN K STÁNÍ VČETNĚ JEJICH VŠECH CHODEB A NÁSTUPIŠTĚ VEŘEJNÉ DOPRAVY užitné normové rovnoměrné zatížení (q ) do 5,00 kn/m (500 kg/m n ) skladba podlahy a omítky stropu o vlastní tíze do,00 kn/m Celkové rovnoměrné normové zatížení cca 7,00 kn/m Pozn. : Další typy stropních konstrukcí (varianty zatížení) je možné vytvořit z kategorií 1 7 s přidáním zatížení od příček, nosných zdí, sloupků od krovu atd. 18
