SETUP. Instalace. Vyjměte Váš fotorámeček a příslušenství z obalu. Sejměte ochrannou fólii z přední strany fotorámečku.

Transkript

1 Popis a ovládací prvky Fotorámeček RUBY Obj. č.: Dálkové ovládání Všechny funkce lze ovládat dálkovým ovládáním. Chcete-li si aktivovat následující funkce, stiskněte příslušné tlačítko: Tlačítko Funkce Pohyb v menu směrem nahoru Pohyb v menu směrem doleva a přechod do předchozího souboru Pohyb v menu směrem dolů Pohyb v menu směrem doprava a přechod do následujícího souboru ENTER Potvrzení volby nebo změna režimu Zapnutí nebo přepnutí digitálního fotorámečku do režimu Standby EXIT Odchod z aktuálního menu a přechod do předchozího menu STOP Ukončení přehrávání dat a přechod zpátky do předchozího menu (COPY/DEL) vyvolání funkce kopírování, mazání a třídění (pouze v hlavním menu) Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup fotorámečku Ruby. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! SETUP Instalace (ROTATE) Otočení obrázků o 90 Zvětšení obrázku opakovaně stiskněte pro přepnutí do různých režimů přiblížení x2, x4, x8 a x16. Pro návrat k výchozí velikosti stiskněte tlačítko ještě jednou. (SLIDESHOW) Přímé spuštění diashow Přímé vyvolání menu nastavení (Settings) Rozsah dodávky 1 digitální fotorámeček 1 síťový adaptér 1 dálkové ovládání 1 utěrka Vyjměte Váš fotorámeček a příslušenství z obalu. Sejměte ochrannou fólii z přední strany fotorámečku. Sejměte plastikovou pásku chránící kontakty dálkového ovládání. Postavte fotorámeček na požadované místo. Nastavitelný stojánek vyklopte směrem k Vám (viz obrázek). Zapojte síťový kabel do k tomu určené zdířky na fotorámečku a do zásuvky. Váš fotorámeček se automaticky zapne. 1 2

2 Používání fotorámečku 1. Volba jazyka Při prvním uvedení fotorámečku do provozu se objeví nejprve dialogové okno pro výběr uživatelského jazyka. Pomocí tlačítek se šipkami na dálkovém ovládání zvolte Váš jazyk a stiskněte Enter. Poté, co jste zvolili jazyk, začne fotorámeček přehrávat fotografie uložené v interní paměti. 2. Režim ECO LOGIC Režim ECO LOGIC v sobě sdružuje tři důležité prvky, jež v porovnání se standardními fotorámečky umožňují až 40 % snížení spotřeby energie: LED monitor, která při zachování výborné kvality zobrazení spotřebuje méně energie úsporný síťový adaptér s certifikací Energy-Star senzor pro jas Tento senzor je aktivován standardně a slouží k tomu, aby se Váš fotorámeček za tmy automaticky vypnul a za světla automaticky zapnul. Tento senzor pro jas si můžete v menu pro systémová nastavení Vašeho fotorámečku deaktivovat. 3. Načtení paměťové karty nebo USB paměťového zařízení Pokud je Váš fotorámeček vypnutý: Zasuňte Vaši paměťovou kartu nebo Vaše USB paměťové zařízení do k tomu určeného slotu. Fotorámeček zapněte. Funkce diashow automaticky přehraje obsah Vaší paměťové karty nebo Vašeho USB paměťového zařízení. Pomocí tlačítek doleva/doprava na dálkovém ovládání vyberte fotografie, které chcete okopírovat a u každé fotografie stiskněte Enter. Tím se u každé vybrané fotografie označí zaškrtávací políčko. Pokud jste zvolili Okopírovat vše, všechny miniatury obrázků se označí. 3. Stiskněte tlačítko Copy/Del. Objeví se potvrzovací dialog. Stiskněte Enter pro potvrzení Vašeho výběru. Následně vyberte složku, do které chcete Vaše obrázky překopírovat, a poté stiskněte Enter. 4. Na obrazovce se objeví dialogové okno, které se Vás zeptá, zda si přejete upravit velikost obrázků. 5. Zvolte požadovanou možnost pomocí tlačítek nahoru/dolů na dálkovém ovládání a potvrďte. Stiskněte tlačítko Enter. Vaše fotografie jsou okopírovány do interní paměti a upraveny na rozlišení Vašeho fotorámečku. Během úpravy velikosti jsou kopie Vašich fotografií přizpůsobeny rozlišení Vašeho fotorámečku, čímž se podstatně sníží velikost souborů. Díky tomuto systému se do interní paměti vejde až fotografií. Dochází pouze k úpravě velikosti kopií, originální fotografie na kartě se samozřejmě nemění. 4. Kopírování fotografií do interní paměti Pokud jste po vsunutí karty nezvolili automatické okopírování, máte k dispozici 2 metody, jak překopírovat obrázky z Vaší paměťové karty do interní paměti fotorámečku. Překopírujte fotografie pomocí správce souborů. Pokud použijete tuto metodu, můžete soubory kopírovat pouze jednotlivě, jeden po druhém, a nemáte možnost změnit velikost obrázků ve fotorámečku. 2. Pomocí tlačítek doleva/doprava na dálkovém ovládání zvolte symbol Soubory a stiskněte Enter. 3. Na displeji se objeví Upravit velikost?. Pokud je Váš fotorámeček zapnutý a funkce diashow přehrává obsah interní paměti: Vaše paměťová karta je automaticky rozpoznána Po několika sekundách se objeví hlášení: Chcete překopírovat obrázky do interní paměti? Pokud nezareagujete do 15 sekund, přehraje se diashow uložená na kartě, ovšem obrázky se nezkopírují. 1. Pokud na dotaz odpovíte Ano, objeví se hlášení Zkopírovat soubory?. Zvolte Ano a stiskněte Enter. 2. Znovu se zobrazí miniatury obrázků spolu se zaškrtávacími políčky v levém horním rohu Pomocí tlačítek doleva/doprava na dálkovém ovládání zvolte požadovanou možnost a stiskněte Enter. Váš soubor je překopírován. Pokud Vaše paměťová karta obsahuje jednu nebo více složek, můžete je zkopírovat celé. Uloží se do kořenového adresáře Root interní paměti a můžete je přehrávat nezávisle na sobě. Překopírujte fotografie pomocí režimu miniatur. Touto metodou můžete překopírovat vybrané fotografie a máte přitom možnost přizpůsobit jejich velikost rozlišení fotorámečku, čímž si optimalizujete kapacitu interní paměti. 2. Pomocí tlačítek doleva/doprava na dálkovém ovládání zvolte mobilní datový nosič, na kterém se fotografie nacházejí (paměťová karta nebo USB paměťové zařízení). Stiskněte tlačítko Enter. 4

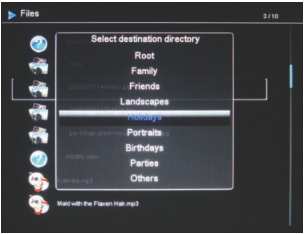

3 3. Pomocí tlačítek doleva/doprava zvolte režim fotografií a stiskněte Enter. Spustí se diashow. 4. Stiskněte tlačítko Exit na dálkovém ovládání pro přechod k miniaturám obrázků. 5. Stiskněte tlačítko Copy/Del. Na obrazovce se objeví hlášení Zkopírovat soubory?. Zvolte Ano a stiskněte Enter. 6. Znovu se zobrazí miniatury obrázků spolu se zaškrtávacími políčky v levém horním rohu. Pomocí tlačítek doleva/doprava na dálkovém ovládání vyberte fotografie, které chcete okopírovat a u každé fotografie stiskněte Enter. Tím se u každé vybrané fotografie označí zaškrtávací políčko. Pokud jste zvolili Okopírovat vše, všechny miniatury obrázků se označí. 7. Na obrazovce se objeví dialogové okno, které se Vás zeptá, zda si přejete upravit velikost obrázků. 8. Stiskněte tlačítko Copy/Del. Objeví se potvrzovací dialog. Stiskněte Enter pro potvrzení Vašeho výběru. Následně vyberte složku, do které chcete Vaše obrázky překopírovat, a poté stiskněte Enter. 9. Zvolte požadovanou možnost pomocí tlačítek nahoru/dolů na dálkovém ovládání a potvrďte. Stiskněte tlačítko Enter. Vaše fotografie jsou okopírovány do interní paměti a upraveny na rozlišení Vašeho fotorámečku. 5. Vymazání fotografií Můžete vymazat fotografie, jež se nacházejí v interní paměti Vašeho fotorámečku. Vymažte fotografie pomocí správce souborů. Pokud použijete tuto metodu, můžete soubory mazat jen jednotlivě, jeden po druhém. 2. Pomocí tlačítek doleva/doprava na dálkovém ovládání zvolte symbol Soubory a stiskněte Enter. 3. Pomocí tlačítek nahoru/dolů na dálkovém ovládání vyberte fotografie a stiskněte tlačítko Copy/Del. Na obrazovce se objeví hlášení Vymazat soubor? Ano/Ne. Zvolte požadovanou možnost a stiskněte Enter. Váš soubor je vymazán. Můžete vymazat také Vaši osobní složku v adresáři Root. Vymažte Vaše fotografie pomocí režimu miniatur. Pomocí této metody můžete vymazat z interní paměti vybrané fotografie nebo všechny fotografie. až se na obrazovce zobrazí volba režimu. 2. Pomocí tlačítek nahoru/dolů na dálkovém ovládání zvolte interní paměť. Stiskněte tlačítko Enter. 3. Pomocí tlačítek doleva/doprava zvolte režim fotografií a stiskněte Enter. Spustí se diashow. 4. Stiskněte tlačítko Exit na dálkovém ovládání pro přechod k miniaturám obrázků. 5. Stiskněte tlačítko Copy/Del. Na obrazovce se objeví hlášení Vymazat?. Zvolte Výběr, Vše nebo Storno a stiskněte Enter. 6. Znovu se zobrazí miniatury obrázků spolu se zaškrtávacími políčky v pravém horním rohu. 5 Pomocí tlačítek doleva/doprava na dálkovém ovládání vyberte fotografie, které chcete okopírovat a u každé fotografie stiskněte Enter. Tím se u každé vybrané fotografie označí zaškrtávací políčko. Pokud jste zvolili Vymazat vše, všechny miniatury obrázků se označí. 7. Stiskněte tlačítko Copy/Del a následně Enter. 8. Na obrazovce se objeví hlášení Vymazat?. 9. Pomocí tlačítek nahoru/dolů na dálkovém ovládání zvolte požadovanou možnost. Stiskněte tlačítko Enter. Vaše fotografie budou nyní vymazány z interní paměti. Volba typu souboru, který má být načten 1. Interní paměť / mobilní datový nosič Pokud není vložen žádný datový nosič, spustí se po zapnutí fotorámečku automaticky diashow z interní paměti. Pokud je při zapnutí ve fotorámečku vložená paměťová karta nebo USB paměťové zařízení, začne se přehrávat obsah paměťové karty, resp. USB paměťového zařízení. V takovém případě můžete přepnout z karty / USB paměťového zařízení do interní paměti tímto způsobem: Stiskněte opakovaně tlačítko Exit na dálkovém ovládání, až se na obrazovce objeví volba datového nosiče. Pomocí tlačítek doleva/doprava na dálkovém ovládání datový nosič, jež má být načten, a stiskněte tlačítko Slideshow na dálkovém ovládání. Spustí se diashow. 2. Volba složky Můžete si přehrát jednu ze složek uložených v interní paměti nebo Vaši osobní složku, ať už ve Vašem mobilním datovém nosiči, nebo v interní paměti v kořenovém adresáři Root. Opakovaně stiskněte tlačítko Exit, až se dostanete do hlavní menu. Pomocí tlačítek doleva/doprava zvolte symbol Složky. Chcete-li si přehrát naprogramovanou složku, zvolte ji pomocí tlačítek nahoru/dolů a dvakrát stiskněte tlačítko Enter. Spustí se diashow této složky. Pokud chcete přehrát Vaši vlastní složku, zvolte nejprve kořenový adresář Root a následně požadovanou složku. Postupujte pak podle pokynů uvedených výše a spusťte diashow. Nastavení Pokud se právě nacházíte na hlavní obrazovce, zvolte pomocí tlačítek doleva/doprava na Vašem dálkovém ovládání symbol Nastavení, abyste se dostali k různým možnostem nastavení Vašeho fotorámečku. Pokud jsou přehrávány fotografie, jednoduše stiskněte tlačítko Setup na Vašem dálkovém ovládání, chcete-li se dostat do menu nastavení. Pokud se nacházíte v menu nastavení, můžete si pomocí tlačítek nahoru/dolů na Vašem dálkovém ovládání zvolit parametry, jež chcete nastavit. Pomocí tlačítek doleva/doprava si můžete zvolené parametry upravit dle Vašeho přání. 1. Nastavení fotografií Zvolte Nastavení fotografií pomocí tlačítek nahoru/dolů na dálkovém ovládání, stiskněte Enter. Objeví se následující zobrazení: Nyní můžete změnit nastavení pomocí tlačítek se šipkami na dálkovém ovládání. 6

4 Režim zobrazení Zvolte Režim zobrazení pomocí tlačítek nahoru/dolů na dálkovém ovládání a stiskněte Enter. Diashow Zobrazení obrázků ve sledu. Miniatury obrázků Zobrazení obrázků jako miniatur. Upozornění: Obrázky jsou zobrazeny jako miniatury. Pokud se Váš fotorámeček nachází v tomto režimu, můžete si opakovaným stisknutím Enter vyvolat diashow nebo zobrazení jednotlivých fotografií. Jednotlivé fotografie (Single) Zobrazí se jedna jednotlivá fotografie. Obrazový formát Zvolte Obrazový formát pomocí tlačítek nahoru/dolů na dálkovém ovládání a stiskněte Enter, Přizpůsobení obrazovce Obrázek se zobrazí ve svém vlastním formátu. Oříznutí Obrázek je vycentrován a oříznut tak, aby vyplnil obrazovku. Na celou obrazovku Obrázek bude změněn tak, aby vyplnil celou obrazovku. Interval diashow Zvolte Interval diashow pomocí tlačítek nahoru/dolů na dálkovém ovládání a stiskněte Enter, 5 sekund 15 sekund 30 sekund Přechody v diashow 60 sekund 5 minut 15 minut Zvolte Přechody v diashow pomocí tlačítek nahoru/dolů na dálkovém ovládání a stiskněte Enter, zvolte tlačítky nahoru/dolů některý z následujících efektů: Náhodný Bloky kruhy Kruhy bloky Opakování diashow Vnitřek diamantu Oddalování Oddalování kruhů Zvolte Opakování diashow pomocí tlačítek nahoru/dolů na dálkovém ovládání a stiskněte Enter, Opakování Diashow se bude opakovat od začátku. Jednou Diashow bude přehrána pouze jednou. Náhodně Obrázky budou přehrány v náhodném pořadí. Magické okno Zvolte Magické okno pomocí tlačítek nahoru/dolů na dálkovém ovládání, stiskněte Enter, Upravit velikost Zvolte Upravit velikost pomocí tlačítek nahoru/dolů na dálkovém ovládání, stiskněte Enter, Při kopírování oříznout Zvolte Při kopírování oříznout pomocí tlačítek nahoru/dolů na dálkovém ovládání, stiskněte Enter, Při kopírování zobrazit tip Zvolte Při kopírování zobrazit tip pomocí tlačítek nahoru/dolů na dálkovém ovládání, stiskněte Enter, 2. Systémová nastavení Toto menu Vám umožňuje nastavit parametry funkcí Vašeho fotorámečku. Aktivace/deaktivace senzoru pro jas Zvolte Senzor pro jas pomocí tlačítek nahoru/dolů na dálkovém ovládání, stiskněte Enter, Jazyk Zvolte Jazyk pomocí tlačítek nahoru/dolů na dálkovém ovládání a stiskněte Enter, Angličtina Francouzština Němčina Italština Jas Holandština Portugalština Španělština Pomocí tlačítek nahoru/dolů na Vašem dálkovém ovládání zvolte Jas, stiskněte Enter, a nyní stiskněte doleva/doprava pro nastavení stupně jasu (od 1 do 16). Kontrast Pomocí tlačítek nahoru/dolů na Vašem dálkovém ovládání zvolte Kontrast, stiskněte Enter, a nyní stiskněte doleva/doprava pro nastavení stupně kontrastu (od 1 do 16). Saturace barev Pomocí tlačítek nahoru/dolů na Vašem dálkovém ovládání zvolte Saturace barev, stiskněte Enter, a nyní stiskněte doleva/doprava pro nastavení stupně saturace (od 1 do 16). Tón Pomocí tlačítek nahoru/dolů na Vašem dálkovém ovládání zvolte Tón, stiskněte Enter, a nyní stiskněte doleva/doprava pro nastavení tónu (od 1 do 100). Návrat ke standardnímu nastavení Pokud jste se dopustili nějaké chyby při ovládání Vašeho fotorámečku, můžete se vrátit ke standardnímu nastavení. Zvolte Standardní nastavení pomocí tlačítek nahoru/dolů na dálkovém ovládání a stiskněte Enter, zvolte tlačítky Zapnout nebo Vypnout. Po resetování se při prvním dalším zapnutí objeví volba jazyka, stejně jako při prvním použití výrobku. Číslo verze interního softwaru (pouze pro Vaši informaci). 7 8

5 Spojení s počítačem Je také možné přenášet do fotorámečku soubory z počítače. Fotorámeček za tímto účelem připojte pomocí USB kabelu (mini USB konektor do fotorámečku, standardní USB konektor do počítače) k počítači a fotorámeček zapněte. Na obrazovce se objeví Připojení k počítači.... Návrat do normálního režimu po odpojení od počítače Na obrazovce Vašeho počítače se objeví následující dialogové okno: Klikněte na Otevřít složku a zobrazit soubory, chcete-li si vyvolat obsah interní paměti. Zobrazení na monitoru: Otevřete složku, ve které jsou uloženy soubory, jež si přejete přenést do fotorámečku, a přeneste je pomocí Kopírovat a vložit nebo pomocí Přetáhnout a vložit do požadované složky. Pozor! U takto přenesených souborů nedochází k úpravě velikosti. Odpojte USB kabel. Váš fotorámeček se automaticky zapne. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do fotorámečku. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Technické údaje Vlastnosti DPF 7322 RUBY Velikost 7 Rozlišení Technologie LED Poměr obrazu 4:3 Interní paměť 2 GB Audio/video ne Kompatibilní karty SDHC, SD/MMC, MS, USB paměťové zařízení Automatická úprava velikosti ano Automatické otáčení ano Vstupní napětí V AC 50/60 Hz Výstupní napětí 5 V DC 2 Ah Spotřeba energie v režimu Standby < 1 W Spotřeba energie při provozu < 5 W Rozměry mm Hmotnost 424 g Systémová kompatibilita Windows XP, Vista, 7, Mac OS 9.0 a vyšší Windows XP, Vista, 7, Mac OS 9.0 a vyšší Záruka Na digitální fotorámeček poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Fotorámeček nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit monitor a pouzdro fotorámečku. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. MIH/12/
