1 tepelná čerpadla Tepelná čerpadla vzduch-voda AWX ARCTIC Technické informace verze 3.00 PZP HEATING a.s, Dobré 149, Dobré Tel.: , Fax: IČ : Společnost zapsaná v obchodním rejstříku vedeném u Krajského obchodního soudu v Hradci Králové, oddíl B, vložka Zápis dne PZP HEATING a.s. Všechna práva vyhrazena.

2

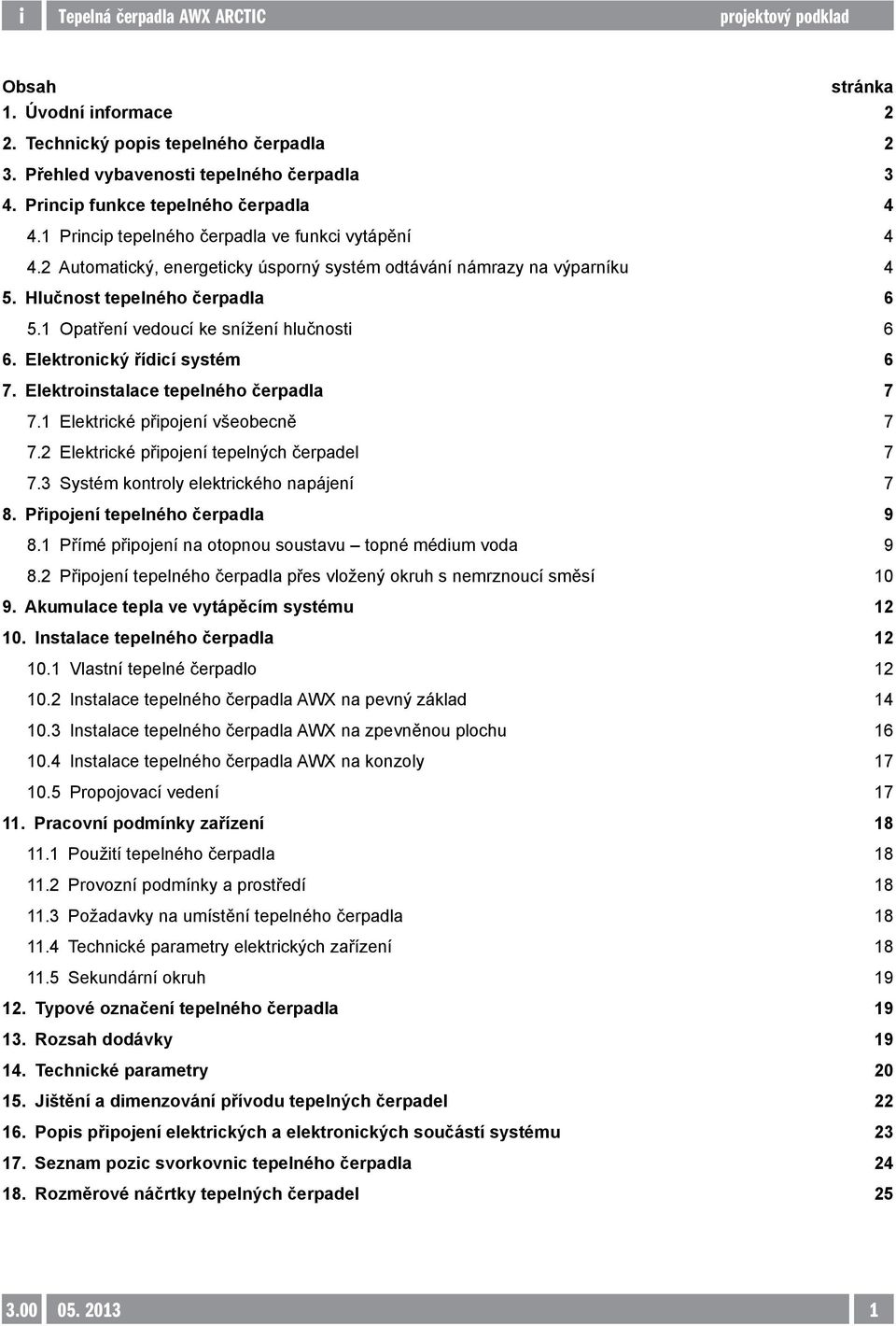

3 Obsah stránka 1. Úvodní informace 2 2. Technický popis tepelného čerpadla 2 3. Přehled vybavenosti tepelného čerpadla 3 4. Princip funkce tepelného čerpadla Princip tepelného čerpadla ve funkci vytápění Automatický, energeticky úsporný systém odtávání námrazy na výparníku 4 5. Hlučnost tepelného čerpadla Opatření vedoucí ke snížení hlučnosti 6 6. Elektronický řídicí systém 6 7. Elektroinstalace tepelného čerpadla Elektrické připojení všeobecně Elektrické připojení tepelných čerpadel Systém kontroly elektrického napájení 7 8. Připojení tepelného čerpadla Přímé připojení na otopnou soustavu topné médium voda Připojení tepelného čerpadla přes vložený okruh s nemrznoucí směsí Akumulace tepla ve vytápěcím systému Instalace tepelného čerpadla Vlastní tepelné čerpadlo Instalace tepelného čerpadla AWX na pevný základ Instalace tepelného čerpadla AWX na zpevněnou plochu Instalace tepelného čerpadla AWX na konzoly Propojovací vedení Pracovní podmínky zařízení Použití tepelného čerpadla Provozní podmínky a prostředí Požadavky na umístění tepelného čerpadla Technické parametry elektrických zařízení Sekundární okruh Typové označení tepelného čerpadla Rozsah dodávky Technické parametry Jištění a dimenzování přívodu tepelných čerpadel Popis připojení elektrických a elektronických součástí systému Seznam pozic svorkovnic tepelného čerpadla Rozměrové náčrtky tepelných čerpadel

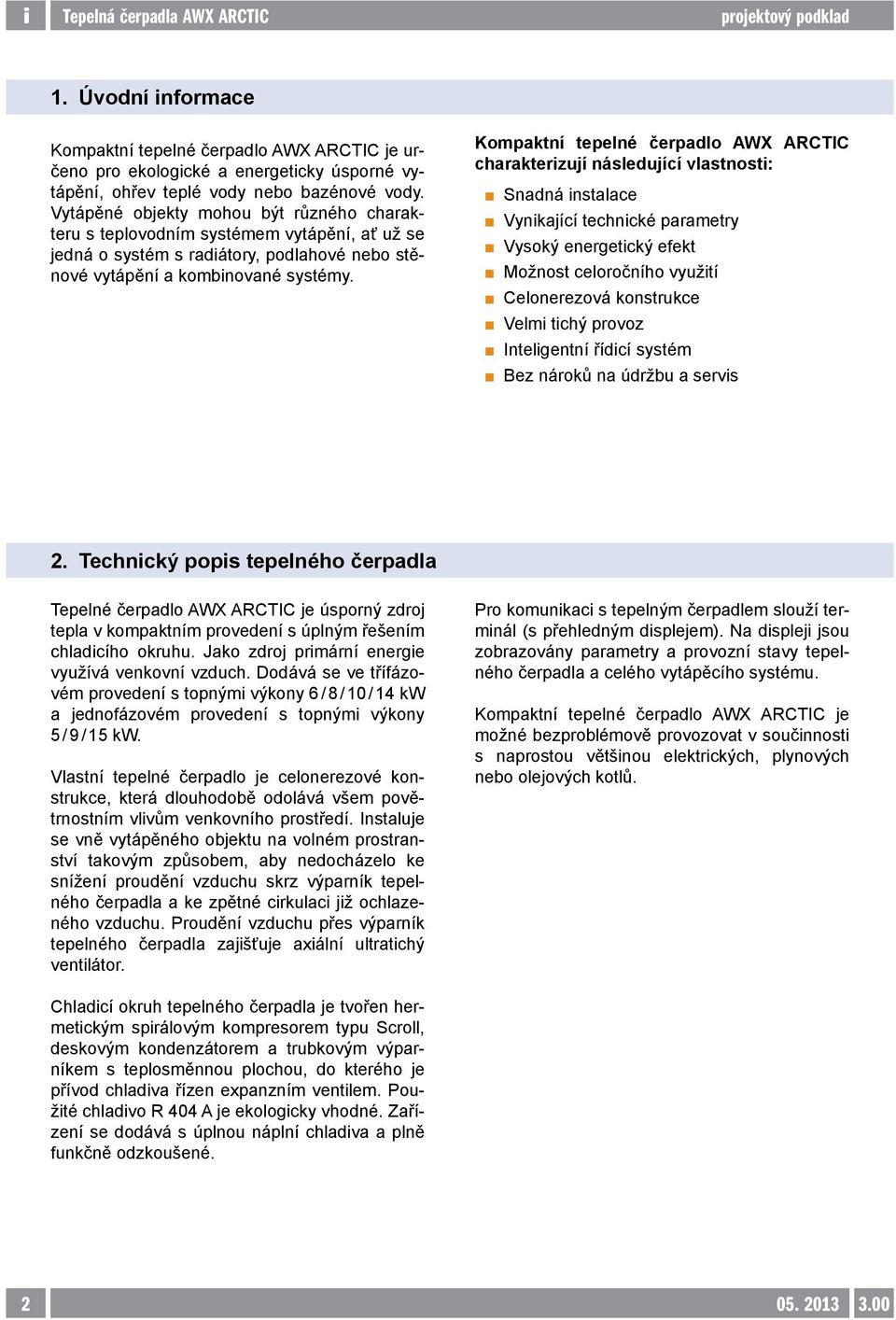

4 1. Úvodní informace Kompaktní tepelné čerpadlo AWX ARCTIC je určeno pro ekologické a energeticky úsporné vytápění, ohřev teplé vody nebo bazénové vody. Vytápěné objekty mohou být různého charakteru s teplovodním systémem vytápění, ať už se jedná o systém s radiátory, podlahové nebo stěnové vytápění a kombinované systémy. Kompaktní tepelné čerpadlo AWX ARCTIC charakterizují následující vlastnosti: Snadná instalace Vynikající technické parametry Vysoký energetický efekt Možnost celoročního využití Celonerezová konstrukce Velmi tichý provoz Inteligentní řídicí systém Bez nároků na údržbu a servis 2. Technický popis tepelného čerpadla Tepelné čerpadlo AWX ARCTIC je úsporný zdroj tepla v kompaktním provedení s úplným řešením chladicího okruhu. Jako zdroj primární energie využívá venkovní vzduch. Dodává se ve třífázovém provedení s topnými výkony 6 / 8 / 10 / 14 kw a jednofázovém provedení s topnými výkony 5 / 9 / 15 kw. Vlastní tepelné čerpadlo je celonerezové konstrukce, která dlouhodobě odolává všem povětrnostním vlivům venkovního prostředí. Instaluje se vně vytápěného objektu na volném prostranství takovým způsobem, aby nedocházelo ke snížení proudění vzduchu skrz výparník tepelného čerpadla a ke zpětné cirkulaci již ochlazeného vzduchu. Proudění vzduchu přes výparník tepelného čerpadla zajišťuje axiální ultratichý ventilátor. Pro komunikaci s tepelným čerpadlem slouží terminál (s přehledným displejem). Na displeji jsou zobrazovány parametry a provozní stavy tepelného čerpadla a celého vytápěcího systému. Kompaktní tepelné čerpadlo AWX ARCTIC je možné bezproblémově provozovat v součinnosti s naprostou většinou elektrických, plynových nebo olejových kotlů. Chladicí okruh tepelného čerpadla je tvořen hermetickým spirálovým kompresorem typu Scroll, deskovým kondenzátorem a trubkovým výparníkem s teplosměnnou plochou, do kterého je přívod chladiva řízen expanzním ventilem. Použité chladivo R 404 A je ekologicky vhodné. Zařízení se dodává s úplnou náplní chladiva a plně funkčně odzkoušené

5 3. Přehled vybavenosti tepelného čerpadla Kompaktní tepelné čerpadlo AWX ARCTIC je dodáváno v jedné úrovni výbavy. Tabulka č. 01 Typové označení HP3AWX A Účinný kompresor Scroll Ano Softstartér kompresoru Ne* Ultratichý ventilátor Ano Kontrola elektrického napájení Ano Vestavěné cirkulační čerpadlo Ne** Ekvitermní regulace teploty Ano Třícestný ventil topení/ohřev vody Ne** Univerzální funkce Ano*** Funkce pro ohřev topné vody Ano Funkce ohřevu proti legionele Ano Řízení topných okruhů Ano (2) Řízení směšovacího ventilu Ne**** * lze objednat - uvést v objednávce ** pouze el. výstup pro připojení *** umožňuje regulaci dalších zařízení viz. Tab. Č. 02 **** lze objednat modul řízení směšovacího ventilu - uvést v objednávce Tabulka č. 02 Přehled možných funkcí univerzálního vstupu a výstupů řídicího systému Označení univerzálního vstupu / univerzálních výstupů Uni IN1 Uni OUT1 Uni OUT2 Elektrokotel v jednom stupni, (umožňuje nepřímotopný dohřev TV) - Elektrokotel ve dvou stupních, (umožňuje nepřímotopný dohřev TV) Externí zdroj tepla, (neumožňuje ohřev ani dohřev TV) - - Třetí topný okruh - Čtvrtý topný okruh - - Výstup poruchy - - Výstup poruchy - - Výstup 1 podle časového programu - - Výstup 2 podle časového programu - - Výstup 1 podle venkovní teploty - - Výstup 2 podle venkovní teploty - - Blokování přípravy TV - - Blokování provozu TČ - - Trvalý provoz tepelného čerpadla (pro bazén)

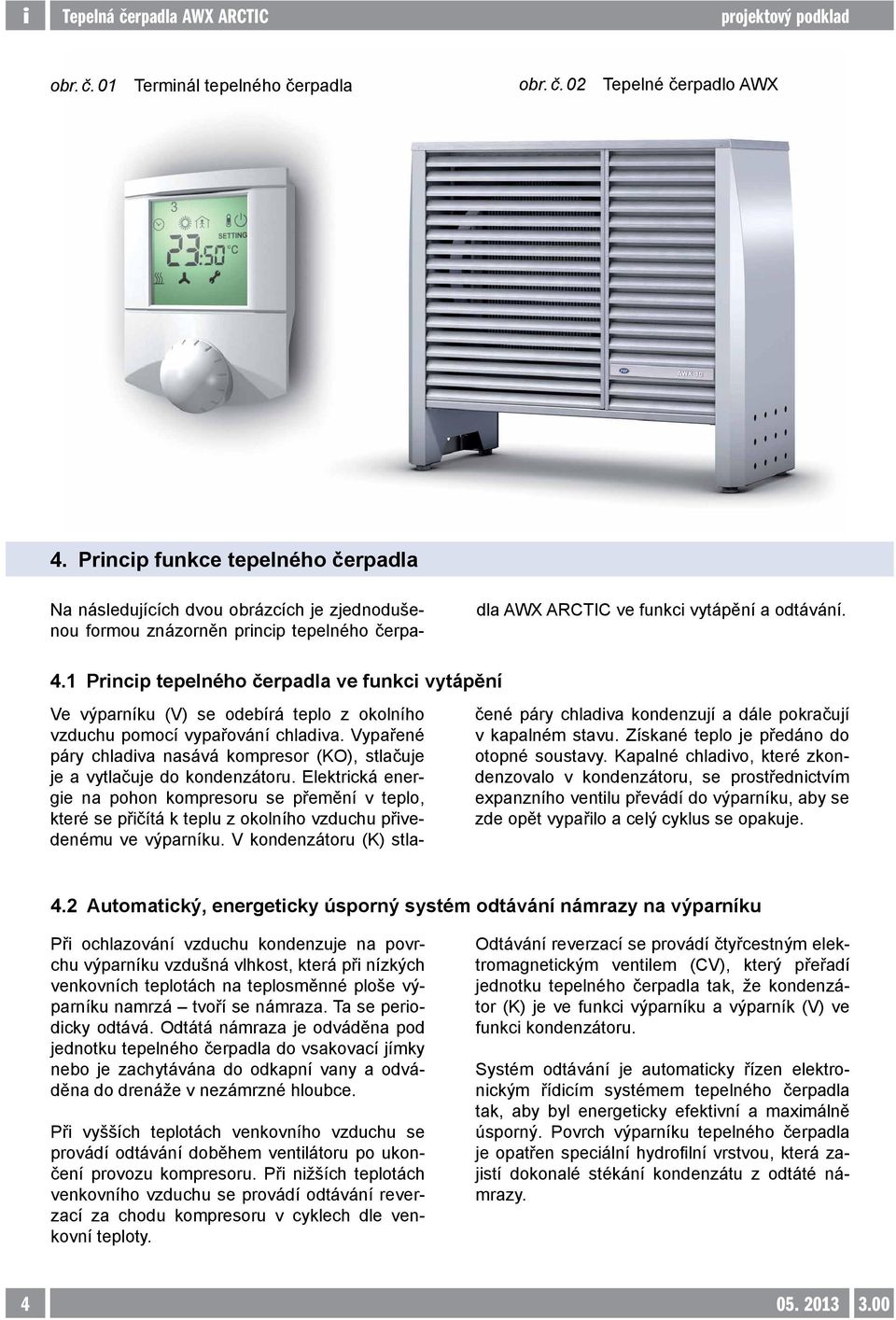

6 obr. č. 01 Terminál tepelného čerpadla obr. č. 02 Tepelné čerpadlo AWX 4. Princip funkce tepelného čerpadla Na následujících dvou obrázcích je zjednodušenou formou znázorněn princip tepelného čerpa- dla AWX ARCTIC ve funkci vytápění a odtávání. 4.1 Princip tepelného čerpadla ve funkci vytápění Ve výparníku (V) se odebírá teplo z okolního vzduchu pomocí vypařování chladiva. Vypařené páry chladiva nasává kompresor (KO), stlačuje je a vytlačuje do kondenzátoru. Elektrická energie na pohon kompresoru se přemění v teplo, které se přičítá k teplu z okolního vzduchu přivedenému ve výparníku. V kondenzátoru (K) stlačené páry chladiva kondenzují a dále pokračují v kapalném stavu. Získané teplo je předáno do otopné soustavy. Kapalné chladivo, které zkondenzovalo v kondenzátoru, se prostřednictvím expanzního ventilu převádí do výparníku, aby se zde opět vypařilo a celý cyklus se opakuje. 4.2 Automatický, energeticky úsporný systém odtávání námrazy na výparníku Při ochlazování vzduchu kondenzuje na povrchu výparníku vzdušná vlhkost, která při nízkých venkovních teplotách na teplosměnné ploše výparníku namrzá tvoří se námraza. Ta se periodicky odtává. Odtátá námraza je odváděna pod jednotku tepelného čerpadla do vsakovací jímky nebo je zachytávána do odkapní vany a odváděna do drenáže v nezámrzné hloubce. Při vyšších teplotách venkovního vzduchu se provádí odtávání doběhem ventilátoru po ukončení provozu kompresoru. Při nižších teplotách venkovního vzduchu se provádí odtávání reverzací za chodu kompresoru v cyklech dle venkovní teploty. Odtávání reverzací se provádí čtyřcestným elektromagnetickým ventilem (CV), který přeřadí jednotku tepelného čerpadla tak, že kondenzátor (K) je ve funkci výparníku a výparník (V) ve funkci kondenzátoru. Systém odtávání je automaticky řízen elektronickým řídicím systémem tepelného čerpadla tak, aby byl energeticky efektivní a maximálně úsporný. Povrch výparníku tepelného čerpadla je opatřen speciální hydrofilní vrstvou, která zajistí dokonalé stékání kondenzátu z odtáté námrazy

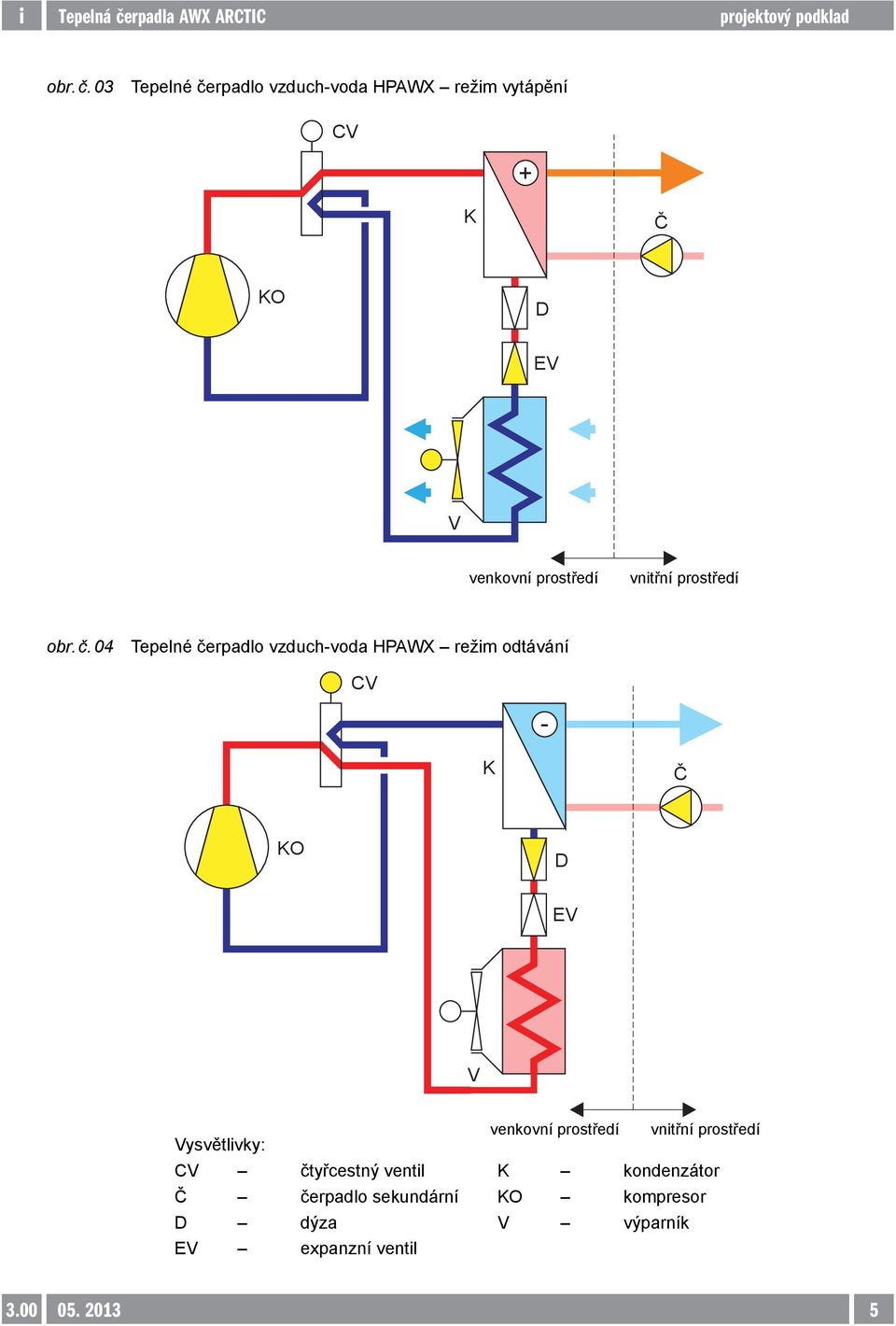

7 V V Tepelná čerpadla AWX ARCTIC obr. č. 03 Tepelné čerpadlo vzduch-voda HPAWX režim vytápění CV + K Č KO D EV venkovní prostředí vnitřní prostředí obr. č. 04 Tepelné čerpadlo vzduch-voda HPAWX režim odtávání CV - K Č KO D EV Vysvětlivky: CV čtyřcestný ventil Č čerpadlo sekundární D dýza EV expanzní ventil venkovní prostředí vnitřní prostředí K kondenzátor KO kompresor V výparník

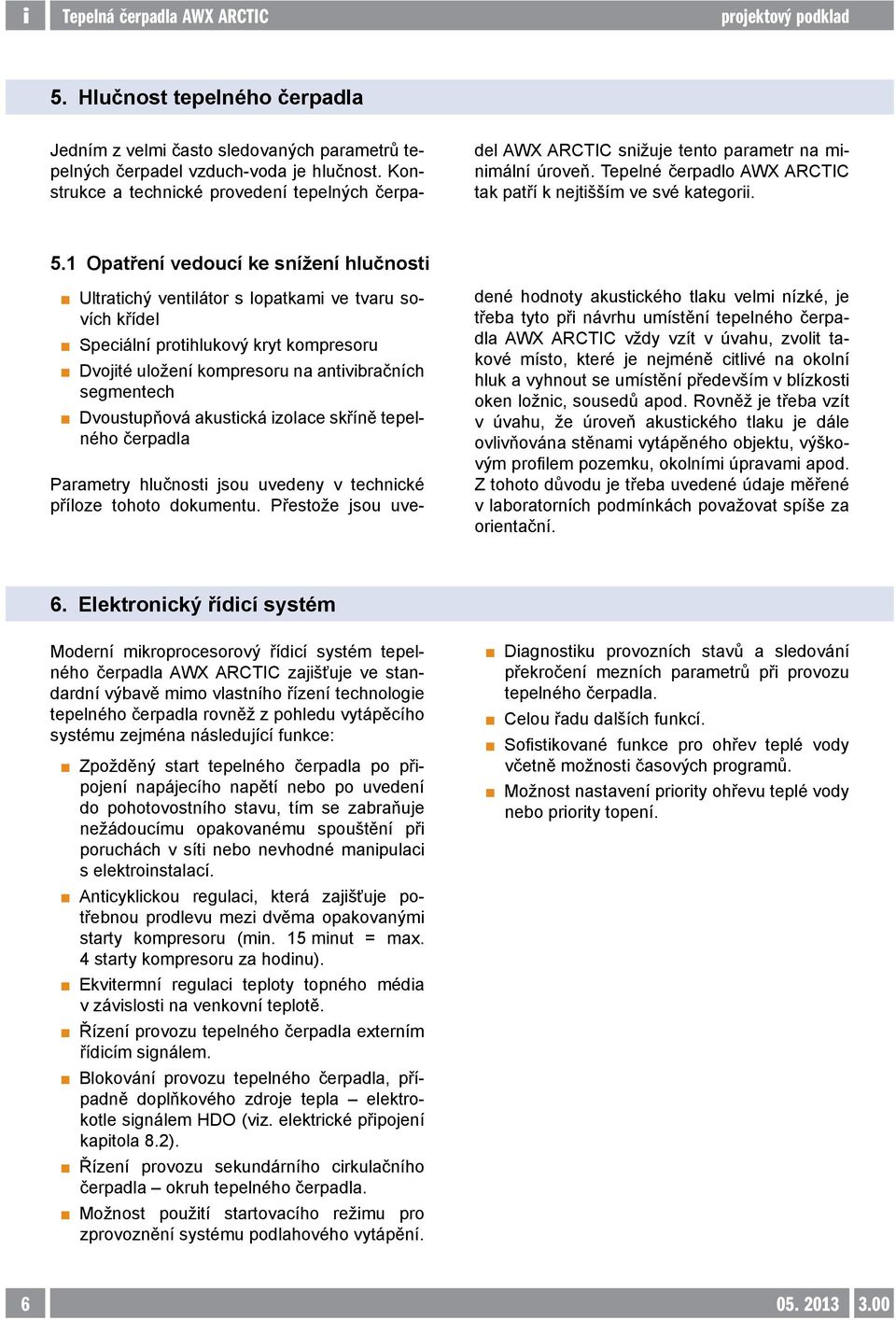

8 5. Hlučnost tepelného čerpadla Jedním z velmi často sledovaných parametrů tepelných čerpadel vzduch-voda je hlučnost. Konstrukce a technické provedení tepelných čerpa- del AWX ARCTIC snižuje tento parametr na minimální úroveň. Tepelné čerpadlo AWX ARCTIC tak patří k nejtišším ve své kategorii. 5.1 Opatření vedoucí ke snížení hlučnosti Ultratichý ventilátor s lopatkami ve tvaru sovích křídel Speciální protihlukový kryt kompresoru Dvojité uložení kompresoru na antivibračních segmentech Dvoustupňová akustická izolace skříně tepelného čerpadla Parametry hlučnosti jsou uvedeny v technické příloze tohoto dokumentu. Přestože jsou uve- dené hodnoty akustického tlaku velmi nízké, je třeba tyto při návrhu umístění tepelného čerpadla AWX ARCTIC vždy vzít v úvahu, zvolit takové místo, které je nejméně citlivé na okolní hluk a vyhnout se umístění především v blízkosti oken ložnic, sousedů apod. Rovněž je třeba vzít v úvahu, že úroveň akustického tlaku je dále ovlivňována stěnami vytápěného objektu, výškovým profilem pozemku, okolními úpravami apod. Z tohoto důvodu je třeba uvedené údaje měřené v laboratorních podmínkách považovat spíše za orientační. 6. Elektronický řídicí systém Moderní mikroprocesorový řídicí systém tepelného čerpadla AWX ARCTIC zajišťuje ve standardní výbavě mimo vlastního řízení technologie tepelného čerpadla rovněž z pohledu vytápěcího systému zejména následující funkce: Zpožděný start tepelného čerpadla po připojení napájecího napětí nebo po uvedení do pohotovostního stavu, tím se zabraňuje nežádoucímu opakovanému spouštění při poruchách v síti nebo nevhodné manipulaci s elektroinstalací. Anticyklickou regulaci, která zajišťuje potřebnou prodlevu mezi dvěma opakovanými starty kompresoru (min. 15 minut = max. 4 starty kompresoru za hodinu). Ekvitermní regulaci teploty topného média v závislosti na venkovní teplotě. Řízení provozu tepelného čerpadla externím řídicím signálem. Blokování provozu tepelného čerpadla, případně doplňkového zdroje tepla elektrokotle signálem HDO (viz. elektrické připojení kapitola 8.2). Řízení provozu sekundárního cirkulačního čerpadla okruh tepelného čerpadla. Možnost použití startovacího režimu pro zprovoznění systému podlahového vytápění. Diagnostiku provozních stavů a sledování překročení mezních parametrů při provozu tepelného čerpadla. Celou řadu dalších funkcí. Sofistikované funkce pro ohřev teplé vody včetně možnosti časových programů. Možnost nastavení priority ohřevu teplé vody nebo priority topení

9 7. Elektroinstalace tepelného čerpadla 7.1 Elektrické připojení všeobecně Před instalací tepelného čerpadla je nutné vyžádat souhlas s připojením tepelného čerpadla příslušným elektrorozvodným závodem. Dále je nutné prověřit potřebnou velikost hlavního domovního jističe pro vybraný typ tepelného čerpadla. Připojení tepelného čerpadla se provádí podle aktuálního elektrického schéma tepelného čerpadla. Všechny elektroinstalační práce je nutno provádět dle platných norem a předpisů. Elektroinstalační práce smí provádět pouze proškolený pracovník autorizovaná firma s potřebnou kvalifikací. 7.2 Elektrické připojení tepelných čerpadel Hlavní elektrický přívod tepelného čerpadla musí být dimenzován dle nadřazeného jištění a délky přívodního vedení. Tepelné čerpadlo není opatřeno hlavním vypínačem. Předpokládá se, že ten bude součástí samostatně jištěného silového přívodu tepelného čerpadla. Pro připojení tepelného čerpadla je nutné do místa instalace přivést: Jištěný silový přívod V, 50 Hz pro HP3AWX (třífázové provedení) nebo V, 50 Hz pro HP1AWX (jednofázové provedení). Řídicí signál HDO** pro blokování provozu tepelného čerpadla dle požadavků místního energetického rozvodného závodu. Signál řízení topného okruhu (signál prosto- rového termostatu apod.) nebo externí signál pro řízení provozu tepelného čerpadla. Komunikační vedení s terminálem TČ. Přívod pro sekundární cirkulační čerpadlo. Přívod pro třícestný ventil pro funkci topení/ ohřev teplé vody. Přívod pro cirkulační čerpadlo topného okruhu. Teplotní sondy podle rozsahu funkčnosti tepeného čerpadla a vytápěcího systému. ** Poznámka: Signál HDO (Hromadné Dálkové Ovládání) slouží elektrorozvodným závodům pro regulaci odběru elektrické energie v době špiček, především v ranních a odpoledních či večerních hodinách. V některých zemích nemusí být systém HDO vůbec používán. V takovém případě se řídicí signál jednoduše nahrazuje propojením příslušného vstupu tepelného čerpadla. 7.3 Systém kontroly elektrického napájení Tepelná čerpadla AWX ARCTIC jsou standardně vybavena speciálním elektronickým zařízením pro kontrolu napájecího napětí a sledu jednotlivých fází. Toto zařízení zajišťuje, že tepelné čerpadlo a především kompresor tepelného čerpadla bude pracovat, jen pokud napájecí napětí bude ve stanovené toleranci. Díky tomuto zařízení nemůže chybné napájecí napětí (špatný sled fází, závady v elektrorozvodné síti) ohrožovat správnou funkci tepelného čerpadla a životnost kompresoru

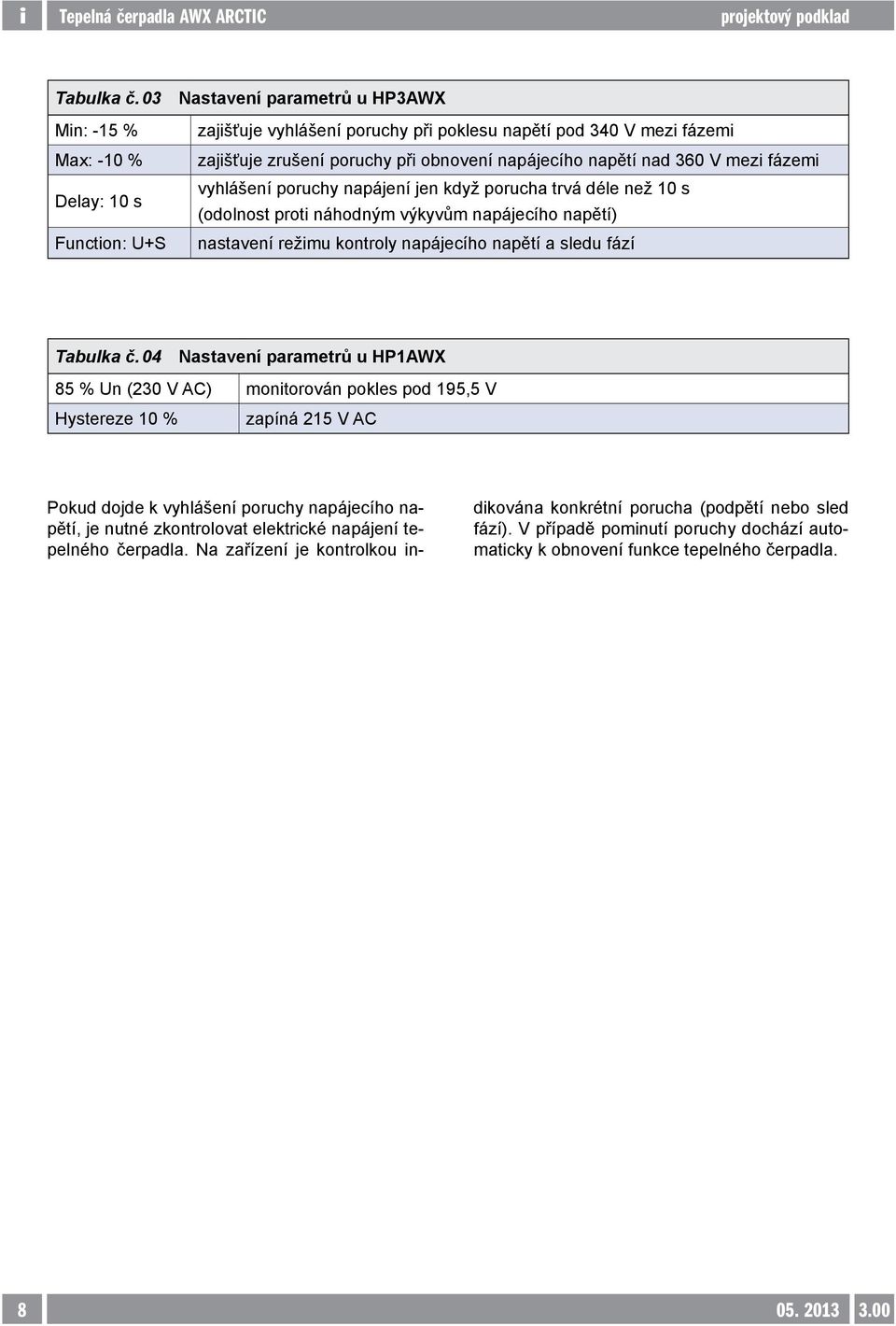

10 Tabulka č. 03 Nastavení parametrů u HP3AWX Min: -15 % Max: -10 % Delay: 10 s Function: U+S zajišťuje vyhlášení poruchy při poklesu napětí pod 340 V mezi fázemi zajišťuje zrušení poruchy při obnovení napájecího napětí nad 360 V mezi fázemi vyhlášení poruchy napájení jen když porucha trvá déle než 10 s (odolnost proti náhodným výkyvům napájecího napětí) nastavení režimu kontroly napájecího napětí a sledu fází Tabulka č. 04 Nastavení parametrů u HP1AWX 85 % Un (230 V AC) monitorován pokles pod 195,5 V Hystereze 10 % zapíná 215 V AC Pokud dojde k vyhlášení poruchy napájecího napětí, je nutné zkontrolovat elektrické napájení tepelného čerpadla. Na zařízení je kontrolkou indikována konkrétní porucha (podpětí nebo sled fází). V případě pominutí poruchy dochází automaticky k obnovení funkce tepelného čerpadla

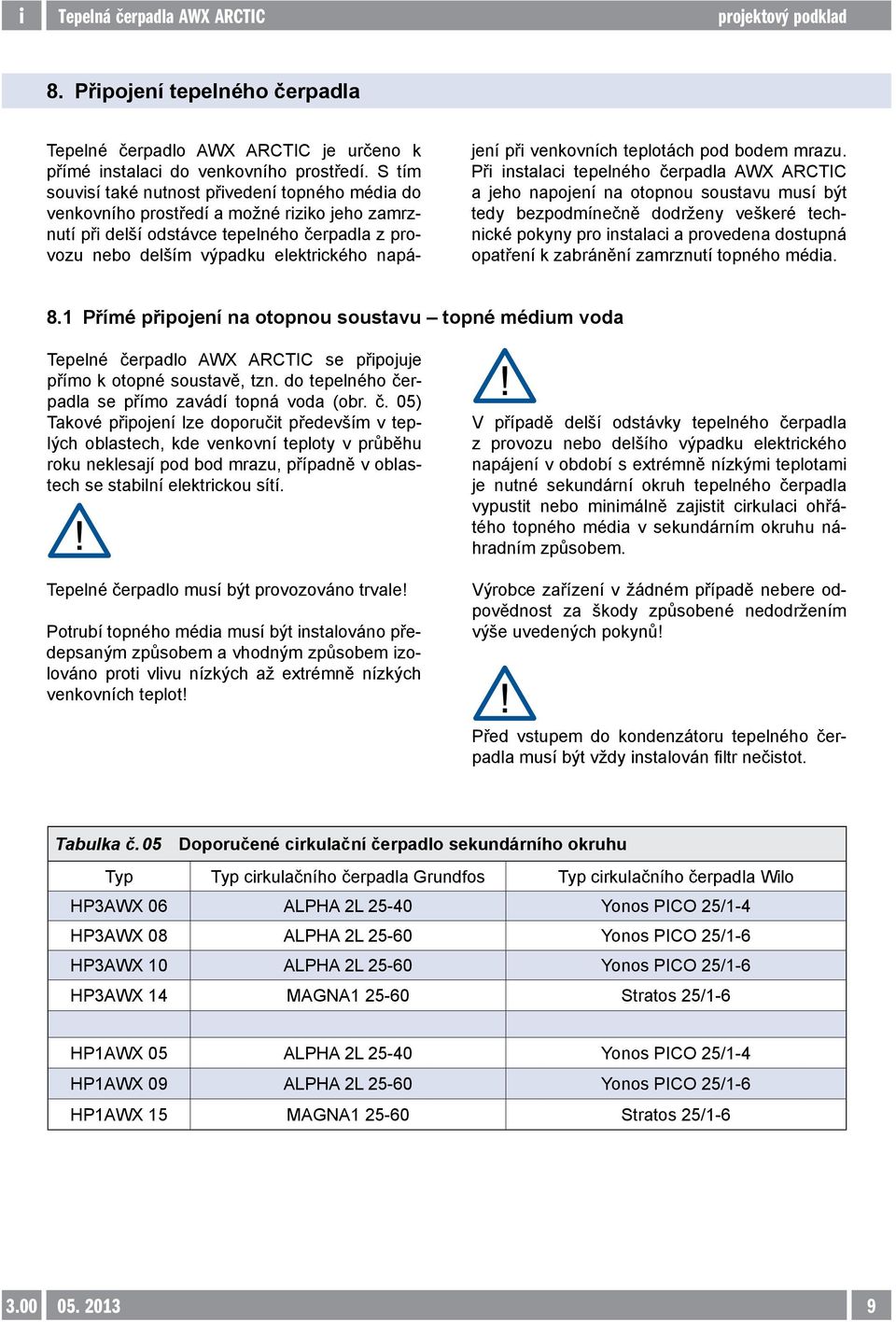

11 8. Připojení tepelného čerpadla Tepelné čerpadlo AWX ARCTIC je určeno k přímé instalaci do venkovního prostředí. S tím souvisí také nutnost přivedení topného média do venkovního prostředí a možné riziko jeho zamrznutí při delší odstávce tepelného čerpadla z provozu nebo delším výpadku elektrického napá- jení při venkovních teplotách pod bodem mrazu. Při instalaci tepelného čerpadla AWX ARCTIC a jeho napojení na otopnou soustavu musí být tedy bezpodmínečně dodrženy veškeré technické pokyny pro instalaci a provedena dostupná opatření k zabránění zamrznutí topného média. 8.1 Přímé připojení na otopnou soustavu topné médium voda Tepelné čerpadlo AWX ARCTIC se připojuje přímo k otopné soustavě, tzn. do tepelného čerpadla se přímo zavádí topná voda (obr. č. 05) Takové připojení lze doporučit především v teplých oblastech, kde venkovní teploty v průběhu roku neklesají pod bod mrazu, případně v oblastech se stabilní elektrickou sítí. Tepelné čerpadlo musí být provozováno trvale! Potrubí topného média musí být instalováno předepsaným způsobem a vhodným způsobem izolováno proti vlivu nízkých až extrémně nízkých venkovních teplot! V případě delší odstávky tepelného čerpadla z provozu nebo delšího výpadku elektrického napájení v období s extrémně nízkými teplotami je nutné sekundární okruh tepelného čerpadla vypustit nebo minimálně zajistit cirkulaci ohřátého topného média v sekundárním okruhu náhradním způsobem. Výrobce zařízení v žádném případě nebere odpovědnost za škody způsobené nedodržením výše uvedených pokynů! Před vstupem do kondenzátoru tepelného čerpadla musí být vždy instalován filtr nečistot. Tabulka č. 05 Doporučené cirkulační čerpadlo sekundárního okruhu Typ Typ cirkulačního čerpadla Grundfos Typ cirkulačního čerpadla Wilo HP3AWX 06 ALPHA 2L Yonos PICO 25/1-4 HP3AWX 08 ALPHA 2L Yonos PICO 25/1-6 HP3AWX 10 ALPHA 2L Yonos PICO 25/1-6 HP3AWX 14 MAGNA Stratos 25/1-6 HP1AWX 05 ALPHA 2L Yonos PICO 25/1-4 HP1AWX 09 ALPHA 2L Yonos PICO 25/1-6 HP1AWX 15 MAGNA Stratos 25/

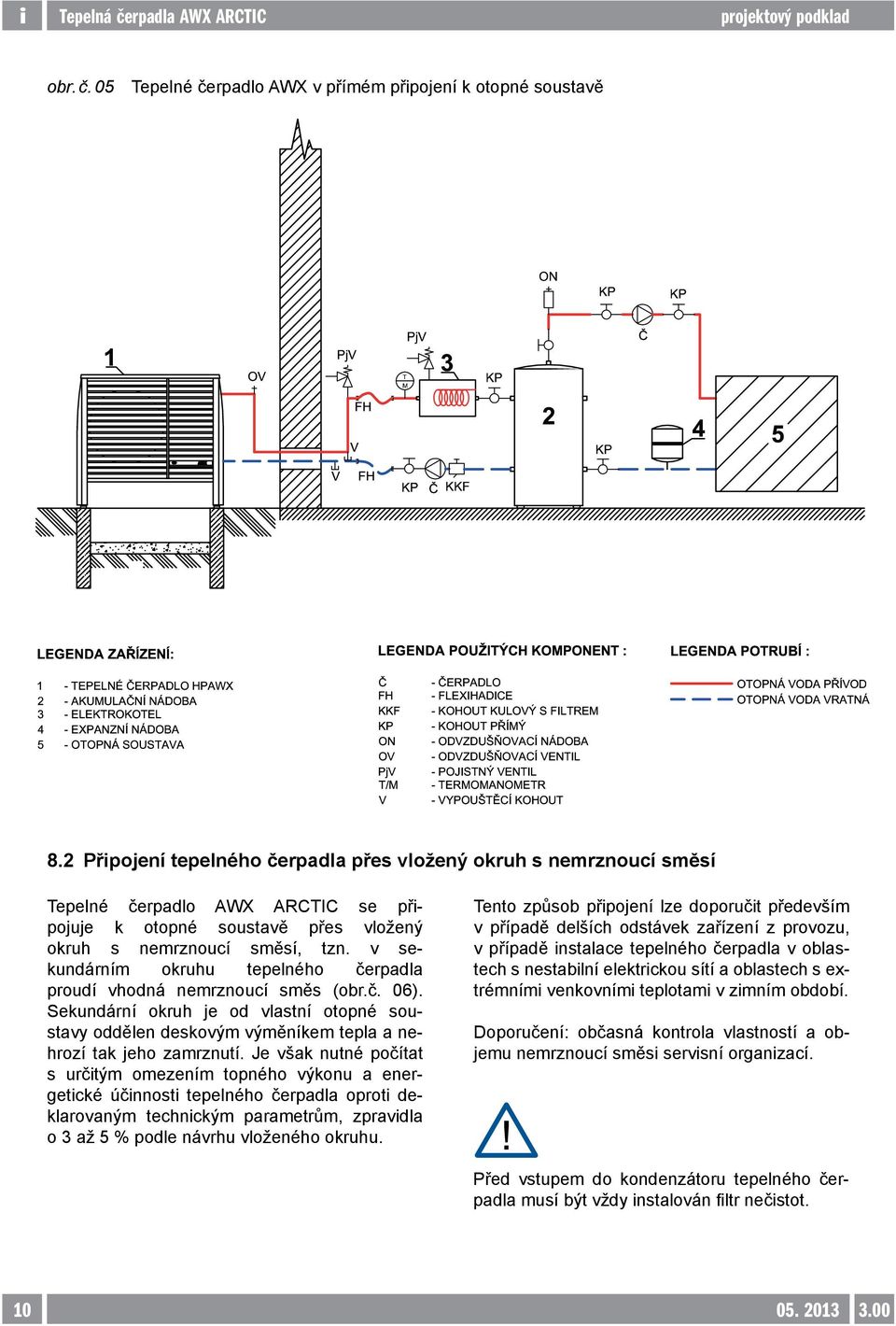

12 obr. č. 05 Tepelné čerpadlo AWX v přímém připojení k otopné soustavě 8.2 Připojení tepelného čerpadla přes vložený okruh s nemrznoucí směsí Tepelné čerpadlo AWX ARCTIC se připojuje k otopné soustavě přes vložený okruh s nemrznoucí směsí, tzn. v sekundárním okruhu tepelného čerpadla proudí vhodná nemrznoucí směs (obr.č. 06). Sekundární okruh je od vlastní otopné soustavy oddělen deskovým výměníkem tepla a nehrozí tak jeho zamrznutí. Je však nutné počítat s určitým omezením topného výkonu a energetické účinnosti tepelného čerpadla oproti deklarovaným technickým parametrům, zpravidla o 3 až 5 % podle návrhu vloženého okruhu. Tento způsob připojení lze doporučit především v případě delších odstávek zařízení z provozu, v případě instalace tepelného čerpadla v oblastech s nestabilní elektrickou sítí a oblastech s extrémními venkovními teplotami v zimním období. Doporučení: občasná kontrola vlastností a objemu nemrznoucí směsi servisní organizací. Před vstupem do kondenzátoru tepelného čerpadla musí být vždy instalován filtr nečistot

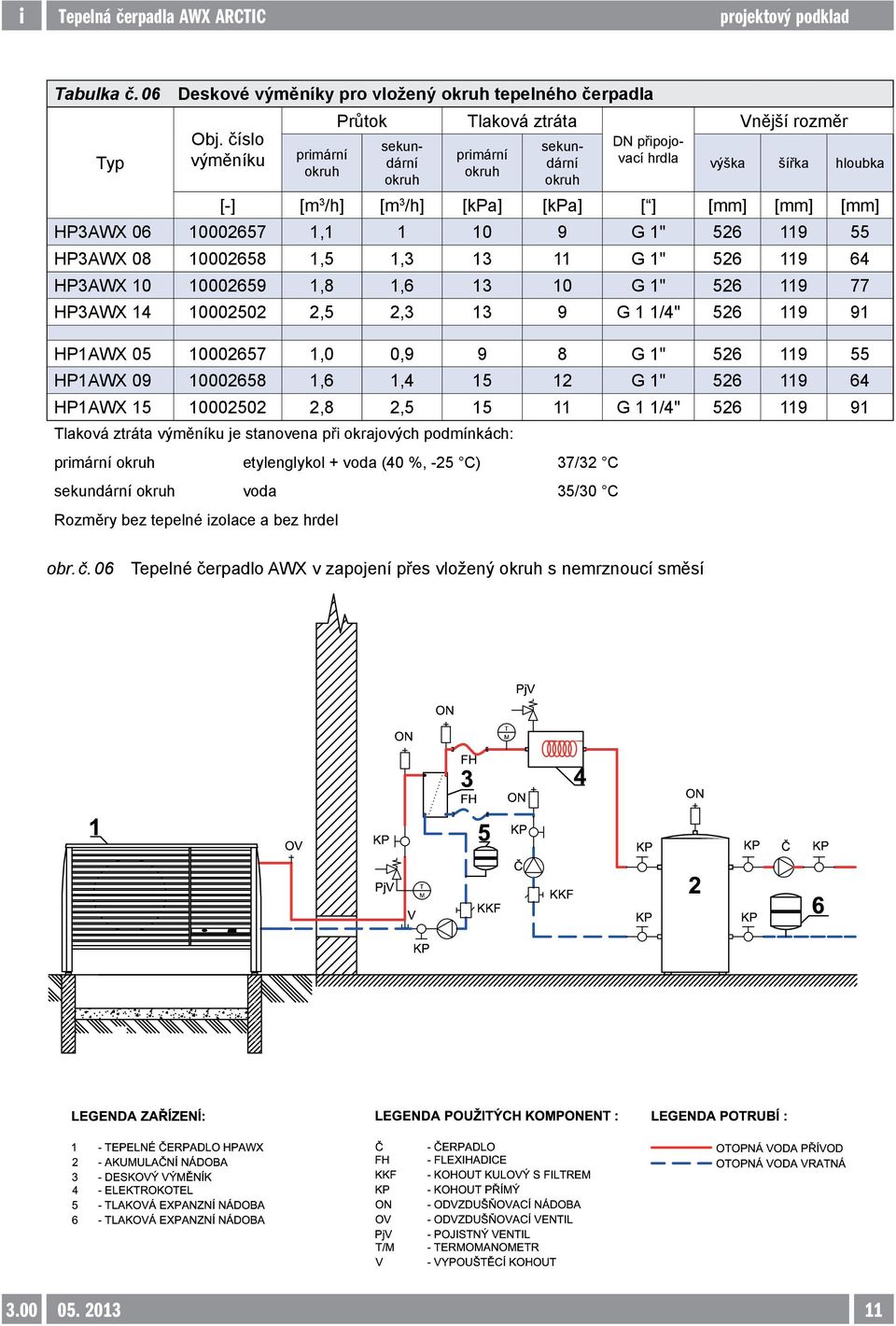

13 Tabulka č. 06 Deskové výměníky pro vložený okruh tepelného čerpadla Typ Obj. číslo výměníku primární okruh Průtok sekundární okruh Tlaková ztráta primární okruh sekundární okruh DN připojovací hrdla Vnější rozměr výška šířka hloubka [-] [m 3 /h] [m 3 /h] [kpa] [kpa] [ ] [mm] [mm] [mm] HP3AWX , G 1" HP3AWX ,5 1, G 1" HP3AWX ,8 1, G 1" HP3AWX ,5 2, G 1 1/4" HP1AWX ,0 0,9 9 8 G 1" HP1AWX ,6 1, G 1" HP1AWX ,8 2, G 1 1/4" Tlaková ztráta výměníku je stanovena při okrajových podmínkách: primární okruh etylenglykol + voda (40 %, -25 C) 37/32 C sekundární okruh voda 35/30 C Rozměry bez tepelné izolace a bez hrdel obr. č. 06 Tepelné čerpadlo AWX v zapojení přes vložený okruh s nemrznoucí směsí

14 9. Akumulace tepla ve vytápěcím systému Tepelné čerpadlo vzduch-voda AWX ARCTIC je vhodné zapojit do systému přes akumulační nádrž, která zajistí následující funkce: Odděluje průtok tepelným čerpadlem a průtok otopnou soustavou, čímž je zajištěn požadovaný stálý průtok tepelným čerpadlem a tím i konstantní ohřátí topné vody. Správně dimenzovaná akumulační nádrž obsahuje dostatečné množství topné vody pro odtávání tepelného čerpadla vzduch-voda reverzací chladicího okruhu (uvažováno pro případ, že otopná soustava nedisponuje dostatečným množstvím vody nezbytné pro odtávání reverzací funkce tepelného čerpadla). Správně dimenzovaná akumulační nádrž obsahuje rovněž dostatečné množství topné vody k zamezení cyklování provozu tepelného čerpadla při nepříznivých podmínkách v závislosti na aktuální potřebě tepla pro vytápěný objekt. Tepelné čerpadlo vzduch-voda AWX ARCTIC může být za určitých podmínek připojeno přímo k otopné soustavě bez použití akumulační nádrže. Otopná soustava však musí bezpodmínečně zajistit podmínku minimálního aktivního objemu topné vody (viz. předchozí výpočet) a dále pak podmínku požadovaného předepsaného konstantního průtoku bez jakéhokoliv omezení. Jako příklad můžeme uvést jeden topný okruh tvořený systémem podlahového vytápění. V případě vytápěcího systému s více topnými okruhy musí být vždy použita akumulační nádrž z důvodu dokonalého hydraulického oddělení. Výpočet aktivního objemu topné vody ve vytápěcím systému: Va = k Qz [kw] Va [litry]...aktivní objem topné vody ve vytápěcím systému k [-]...konstanta (minimální doporučená hodnota 15) Qz [kw]...jmenovitý topný výkon tepelného čerpadla při podmínkách A2/W Instalace tepelného čerpadla 10.1 Vlastní tepelné čerpadlo Instaluje se ve venkovním prostředí zpravidla v těsné blízkosti vytápěného objektu. Musí být umístěno takovým způsobem, aby bylo umožněno volné proudění vzduchu na vstupu i výstupu tepelného čerpadla! Musí být umístěno takovým způsobem, aby nedocházelo ke zpětnému nasávání již ochlazeného vzduchu! Musí být zajištěn přístup pro montáž propojení s otopnou soustavou, elektrické propojení a následný servis zařízení! Musí být zajištěna jeho maximální stabilita! Na následujících obrázcích č. 07 a 08 jsou uvedeny minimální odstupy od stavebních konstrukcí a jiných překážek a minimální odstup při montáži několika zařízení vedle sebe. V žádném případě se nedoporučuje montáž do třístěnného výklenku!

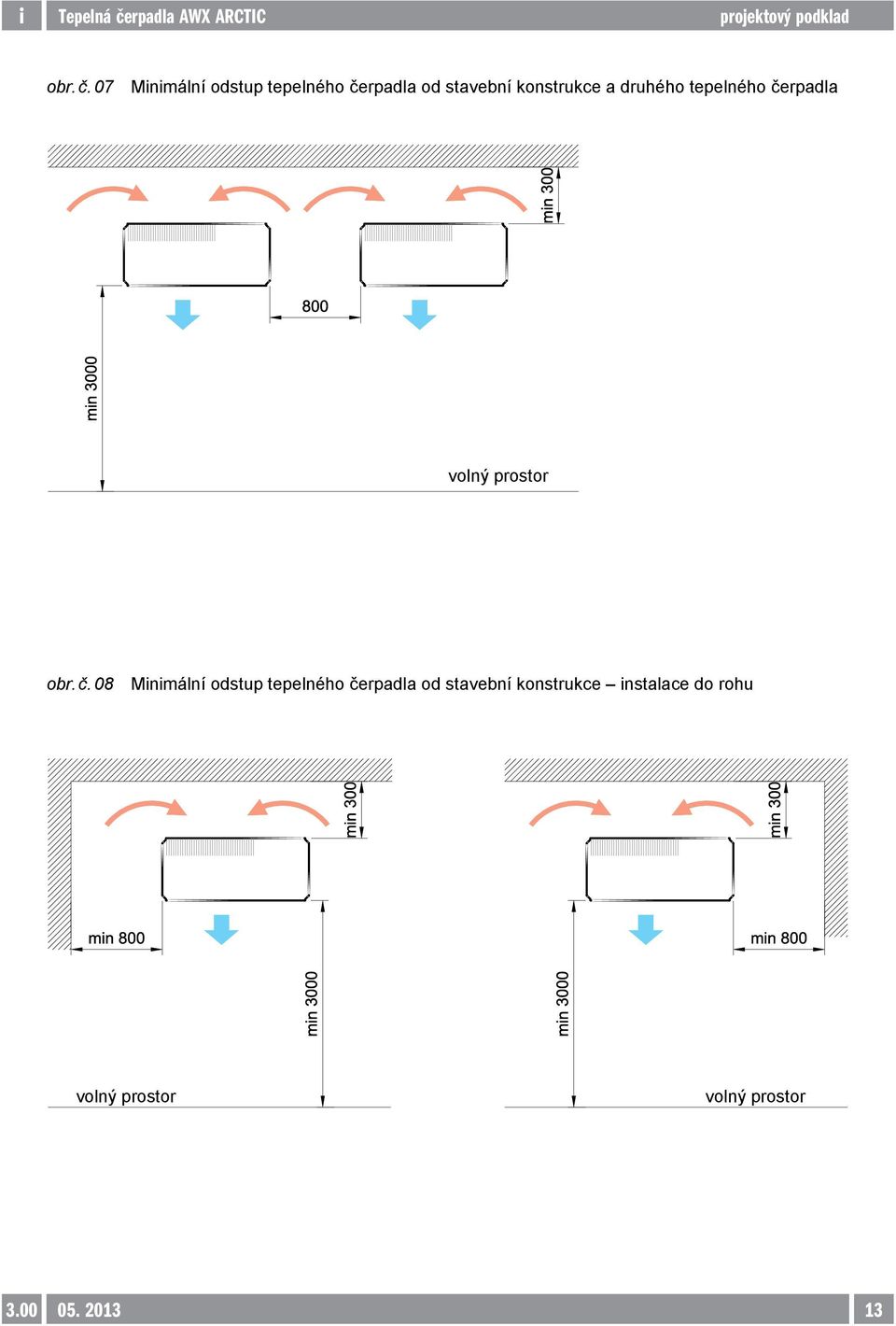

15 obr. č. 07 Minimální odstup tepelného čerpadla od stavební konstrukce a druhého tepelného čerpadla volný prostor obr. č. 08 Minimální odstup tepelného čerpadla od stavební konstrukce instalace do rohu volný prostor volný prostor

16 10.2 Instalace tepelného čerpadla AWX na pevný základ Tepelné čerpadlo AWX ARCTIC se výslovně doporučuje instalovat na předem připravený pevný základ se sníženou drenážní vrstvou, která zajistí odvod kondenzátu, případně hromadění odtáté námrazy z výparníku tepelného čerpadla. Doporučená stavební konstrukce betonového základu a drenážní vrstvy je uvedena na následujícím obrázku č. 10. obr. č. 09 Konstrukce betonového základu a drenážní vrstvy

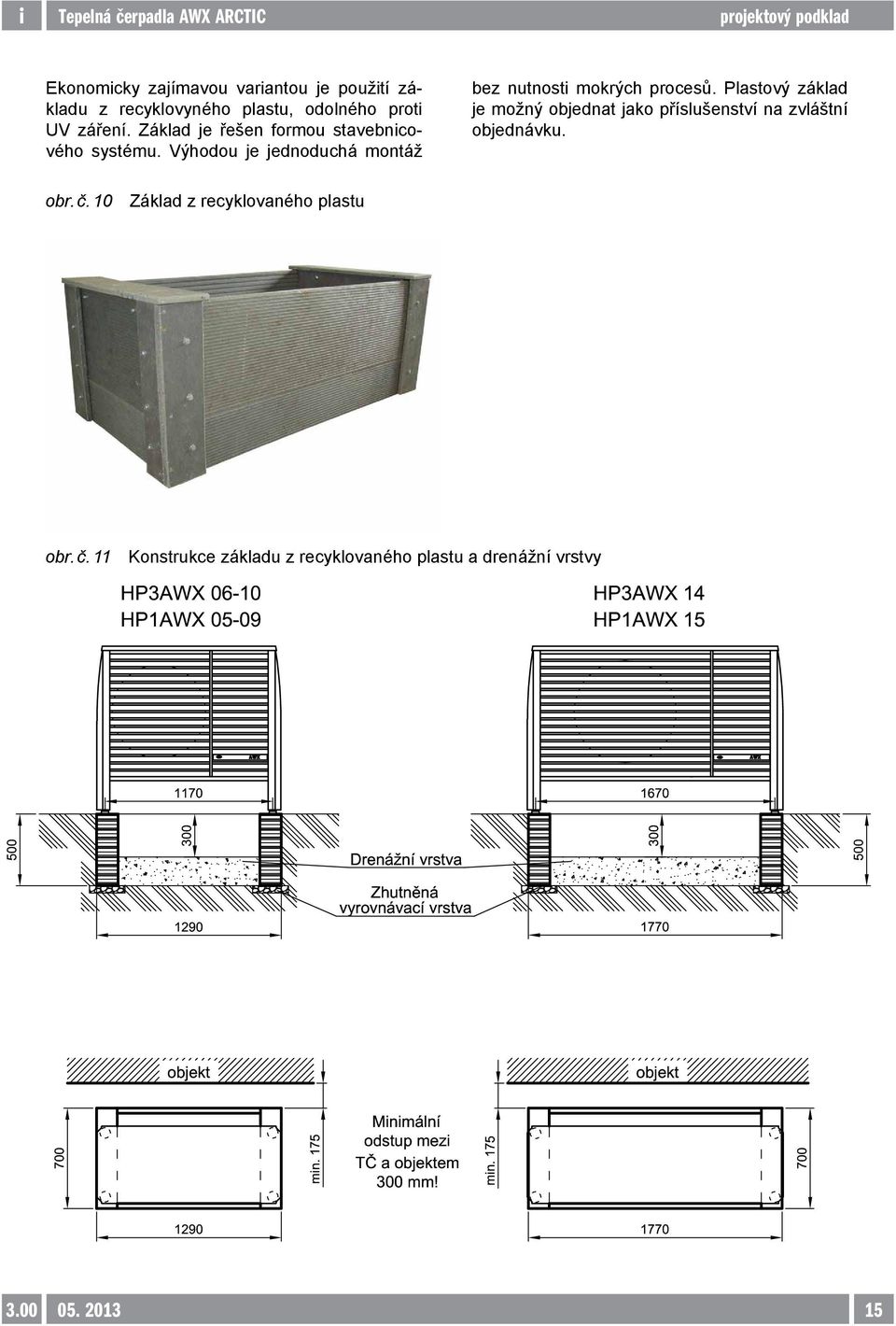

17 Ekonomicky zajímavou variantou je použití základu z recyklovyného plastu, odolného proti UV záření. Základ je řešen formou stavebnicového systému. Výhodou je jednoduchá montáž bez nutnosti mokrých procesů. Plastový základ je možný objednat jako příslušenství na zvláštní objednávku. obr. č. 10 Základ z recyklovaného plastu obr. č. 11 Konstrukce základu z recyklovaného plastu a drenážní vrstvy

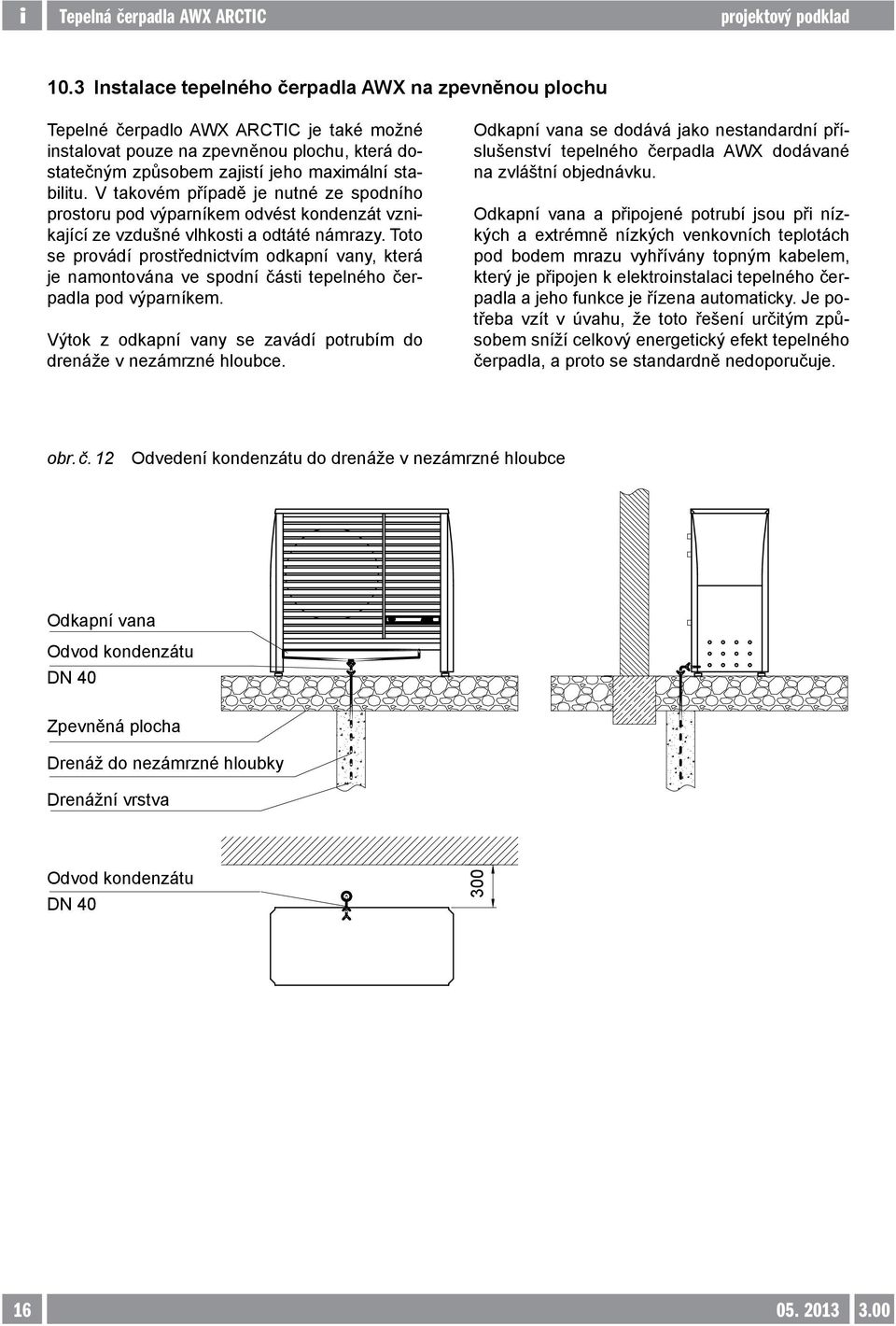

18 10.3 Instalace tepelného čerpadla AWX na zpevněnou plochu Tepelné čerpadlo AWX ARCTIC je také možné instalovat pouze na zpevněnou plochu, která dostatečným způsobem zajistí jeho maximální stabilitu. V takovém případě je nutné ze spodního prostoru pod výparníkem odvést kondenzát vznikající ze vzdušné vlhkosti a odtáté námrazy. Toto se provádí prostřednictvím odkapní vany, která je namontována ve spodní části tepelného čerpadla pod výparníkem. Výtok z odkapní vany se zavádí potrubím do drenáže v nezámrzné hloubce. Odkapní vana se dodává jako nestandardní příslušenství tepelného čerpadla AWX dodávané na zvláštní objednávku. Odkapní vana a připojené potrubí jsou při nízkých a extrémně nízkých venkovních teplotách pod bodem mrazu vyhřívány topným kabelem, který je připojen k elektroinstalaci tepelného čerpadla a jeho funkce je řízena automaticky. Je potřeba vzít v úvahu, že toto řešení určitým způsobem sníží celkový energetický efekt tepelného čerpadla, a proto se standardně nedoporučuje. obr. č. 12 Odvedení kondenzátu do drenáže v nezámrzné hloubce Odkapní vana Odvod kondenzátu DN 40 Zpevněná plocha Drenáž do nezámrzné hloubky Drenážní vrstva Odvod kondenzátu DN

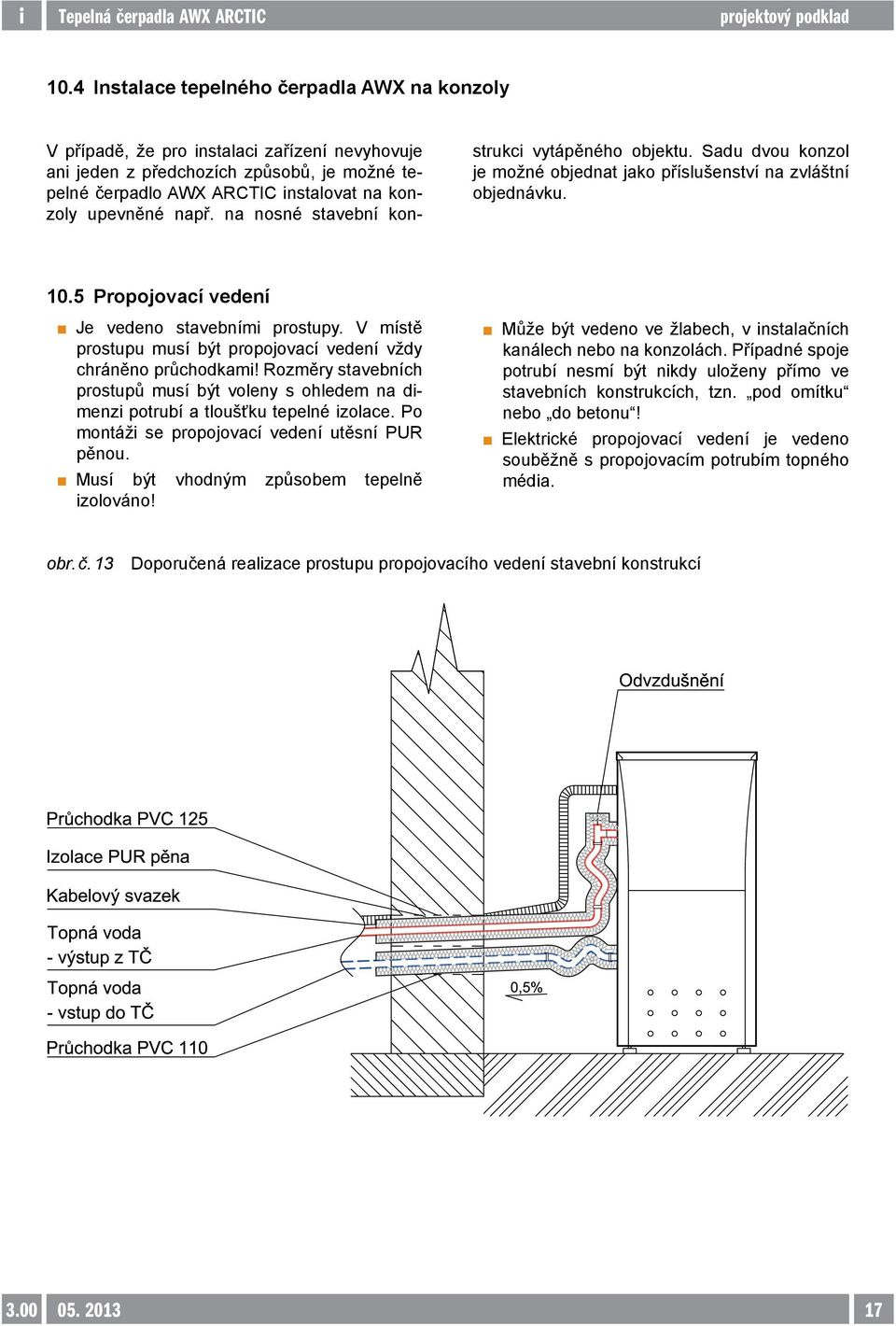

19 10.4 Instalace tepelného čerpadla AWX na konzoly V případě, že pro instalaci zařízení nevyhovuje ani jeden z předchozích způsobů, je možné tepelné čerpadlo AWX ARCTIC instalovat na konzoly upevněné např. na nosné stavební kon- strukci vytápěného objektu. Sadu dvou konzol je možné objednat jako příslušenství na zvláštní objednávku Propojovací vedení Je vedeno stavebními prostupy. V místě prostupu musí být propojovací vedení vždy chráněno průchodkami! Rozměry stavebních prostupů musí být voleny s ohledem na dimenzi potrubí a tloušťku tepelné izolace. Po montáži se propojovací vedení utěsní PUR pěnou. Musí být vhodným způsobem tepelně izolováno! Může být vedeno ve žlabech, v instalačních kanálech nebo na konzolách. Případné spoje potrubí nesmí být nikdy uloženy přímo ve stavebních konstrukcích, tzn. pod omítku nebo do betonu! Elektrické propojovací vedení je vedeno souběžně s propojovacím potrubím topného média. obr. č. 13 Doporučená realizace prostupu propojovacího vedení stavební konstrukcí

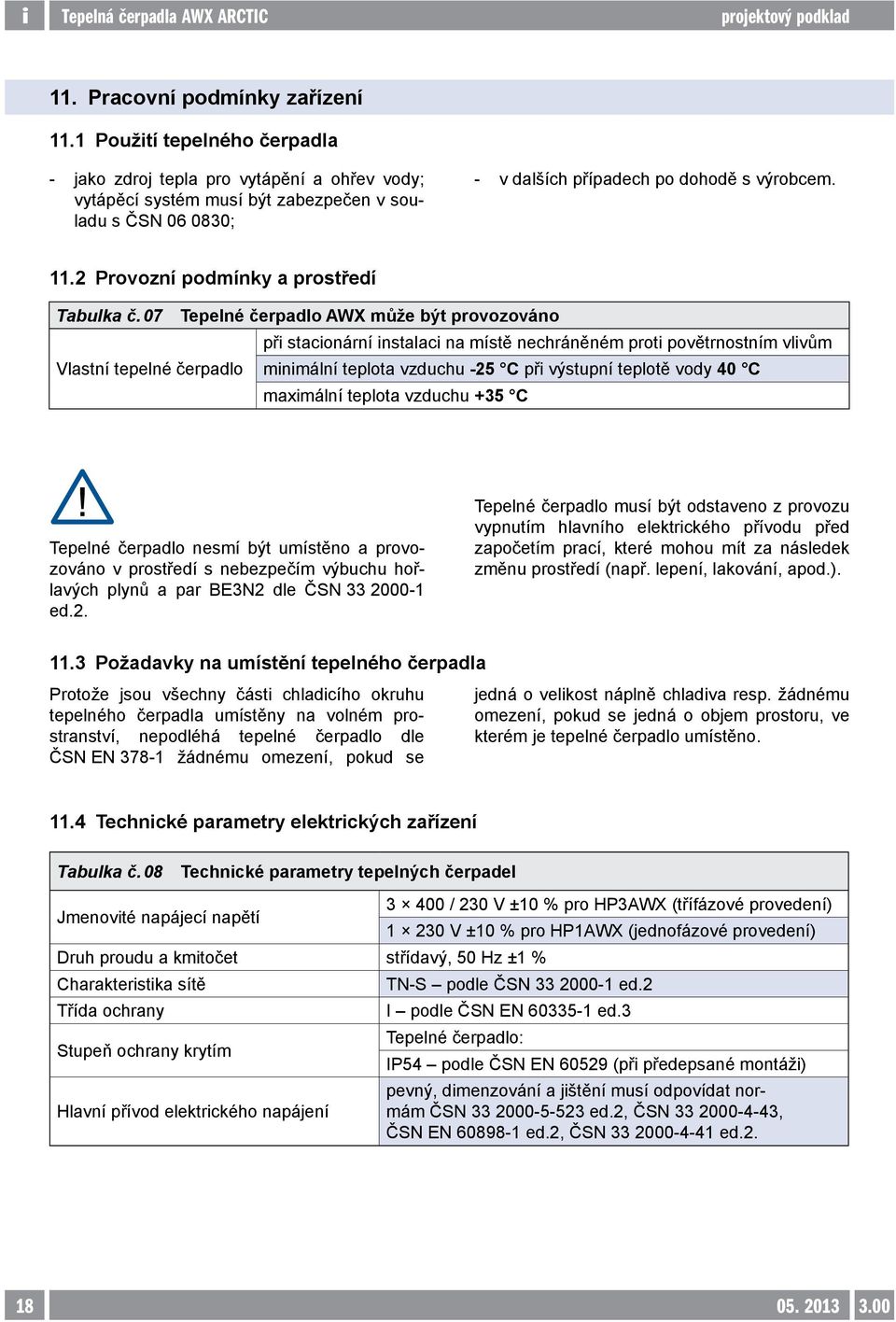

20 11. Pracovní podmínky zařízení 11.1 Použití tepelného čerpadla -- jako zdroj tepla pro vytápění a ohřev vody; vytápěcí systém musí být zabezpečen v souladu s ČSN ; -- v dalších případech po dohodě s výrobcem Provozní podmínky a prostředí Tabulka č. 07 Tepelné čerpadlo AWX může být provozováno při stacionární instalaci na místě nechráněném proti povětrnostním vlivům Vlastní tepelné čerpadlo minimální teplota vzduchu -25 C při výstupní teplotě vody 40 C maximální teplota vzduchu +35 C Tepelné čerpadlo nesmí být umístěno a provozováno v prostředí s nebezpečím výbuchu hořlavých plynů a par BE3N2 dle ČSN ed.2. Tepelné čerpadlo musí být odstaveno z provozu vypnutím hlavního elektrického přívodu před započetím prací, které mohou mít za následek změnu prostředí (např. lepení, lakování, apod.) Požadavky na umístění tepelného čerpadla Protože jsou všechny části chladicího okruhu tepelného čerpadla umístěny na volném prostranství, nepodléhá tepelné čerpadlo dle ČSN EN žádnému omezení, pokud se jedná o velikost náplně chladiva resp. žádnému omezení, pokud se jedná o objem prostoru, ve kterém je tepelné čerpadlo umístěno Technické parametry elektrických zařízení Tabulka č. 08 Technické parametry tepelných čerpadel Jmenovité napájecí napětí Druh proudu a kmitočet střídavý, 50 Hz ±1 % Charakteristika sítě Třída ochrany Stupeň ochrany krytím Hlavní přívod elektrického napájení / 230 V ±10 % pro HP3AWX (třífázové provedení) V ±10 % pro HP1AWX (jednofázové provedení) TN-S podle ČSN ed.2 I podle ČSN EN ed.3 Tepelné čerpadlo: IP54 podle ČSN EN (při předepsané montáži) pevný, dimenzování a jištění musí odpovídat normám ČSN ed.2, ČSN , ČSN EN ed.2, ČSN ed

21 11.5 Sekundární okruh Pracovní látka sekundárního okruhu (topné médium): -- voda nekorozivní, bez mechanických nečistot nebo nemrznoucí kapalina na bázi etylenglykolu, monoetylenglykolu, propylenglykolu nebo monopropylenglykolu (koncentrace nemrznoucí kapaliny se volí podle geografických podmínek). -- jiná látka jen po dohodě s výrobcem. Činná část sekundárního okruhu -- nejvyšší pracovní přetlak 600 kpa -- minimální přetlak 30 kpa -- nejvyšší pracovní teplota 58 C při chodu kompresoru 12. Typové označení tepelného čerpadla V poptávce, případně objednávce tepelného čerpadla se uvede: Typové značení tepelného čerpadla podle těchto podkladů Případně další požadavky Tepelné čerpadlo se značí následujícím způsobem: HP3AWX 10 A Stupeň vybavení (model) A Jmenovitý tepelný výkon Typ tepelného čerpadla AWX... vzduch-voda Jmenovité napájecí napětí 1... jednofázové 230 V, 50 Hz 3... třífázové V, 50 Hz Značení tepelného čerpadla 13. Rozsah dodávky Tepelné čerpadlo AWX ARCTIC se dodává s úplnou náplní chladiva a oleje, příslušným počtem teplotních sond, případně dalším příslušenstvím na zvláštní objednávku. Zařízení se dodává na dřevěné transportní paletě v ochranném obalu. Součástí dodávky je rovněž kompletní průvodní dokumentace, protokol o jakosti a kompletnosti, zpráva o výchozí revizi elektrického zařízení, záruční list a certifikát výrobku včetně prohlášení o shodě

22 14. Technické parametry Tabulka č. 09 Energetické parametry tepelných čerpadel AWX ARCTIC Energetické parametry Typ HP1AWX Typ HP3AWX A7/W35 tepelný výkon kw 5,7 8,6 16,2 6,3 8,6 10,7 15,0 příkon kw 1,5 2,4 4,3 1,8 2,3 2,9 4,1 topný faktor (COP) - 3,8 3,6 3,8 3,5 3,7 3,7 3,7 A2/W35 tepelný výkon kw 5,1 8,0 14,3 5,5 7,0 9,2 13,1 příkon kw 1,5 2,4 4,2 1,7 2,1 2,8 3,9 topný faktor (COP) - 3,4 3,3 3,4 3,2 3,3 3,3 3,4 A-7/W35 tepelný výkon kw 4,1 6,2 11,5 4,3 5,3 7,2 10,1 příkon kw 1,5 2,5 4,3 1,6 2,0 2,6 3,6 topný faktor (COP) - 2,7 2,5 2,7 2,7 2,6 2,8 2,8 A-15/W35 tepelný výkon kw 3,3 5,3 9,6 3,4 4,1 5,9 8,2 příkon kw 1,4 2,4 4,2 1,5 2,0 2,5 3,4 topný faktor (COP) - 2,4 2,2 2,3 2,3 2,1 2,4 2,4 A7/W45 tepelný výkon kw 5,5 8,4 15,7 6,0 8,3 10,3 14,4 příkon kw 1,7 2,7 4,9 2,1 2,6 3,2 4,5 topný faktor (COP) - 3,2 3,1 3,2 2,9 3,2 3,2 3,2 A2/W45 tepelný výkon kw 4,9 7,5 13,9 5,0 6,8 8,5 12,3 příkon kw 1,8 2,8 5,0 2,0 2,5 3,1 4,4 topný faktor (COP) - 2,7 2,7 2,8 2,5 2,7 2,8 2,8 A-7/W45 tepelný výkon kw 4,0 6,2 11,4 4,0 4,8 6,9 9,8 příkon kw 1,8 2,8 5,0 1,8 2,1 2,9 4,1 topný faktor (COP) - 2,2 2,2 2,3 2,2 2,3 2,4 2,4 A-15/W45 tepelný výkon kw 3,3 5,3 9,6 3,3 3,9 5,7 8,0 příkon kw 1,8 2,9 5,1 1,7 2,0 2,8 3,9 topný faktor (COP) - 1,8 1,8 1,9 1,9 2,0 2,0 2,1 A20/W55 tepelný výkon kw 6,8 10,2 19,0 7,0 9,6 11,8 17,2 příkon kw 2,2 3,4 6,2 2,5 3,2 3,9 5,7 topný faktor (COP) - 3,1 3,0 3,1 2,8 3,0 3,0 3,0 A7/W55 tepelný výkon kw 5,5 8,4 15,6 5,7 7,6 9,5 13,7 příkon kw 2,2 3,5 6,3 2,4 3,0 3,7 5,3 topný faktor (COP) - 2,5 2,4 2,5 2,4 2,5 2,6 2,6 A2/W55 tepelný výkon kw 4,7 7,0 13,2 4,7 6,4 7,8 11,3 příkon kw 2,2 3,5 6,3 2,3 2,9 3,5 5,1 topný faktor (COP) - 2,1 2,0 2,1 2,0 2,2 2,2 2,2 A-7/W55 tepelný výkon kw 3,9 6,1 11,1 3,9 4,6 6,5 9,3 příkon kw 2,2 3,5 6,3 2,2 2,6 3,4 4,8 topný faktor (COP) - 1,8 1,7 1,8 1,8 1,8 1,9 1,9 Energetické parametry měřeny dle normy EN

23 Tabulka č. 10 Technické parametry tepelných čerpadel AWX ARCTIC Technické parametry Typ HP1AWX Typ HP3AWX Hydraulické průtok doporučený m 3 /h 0,9 1,4 2,5 1,0 1,3 1,6 2,3 parametry tlaková ztráta na TČ kpa Sekundární okruh min/max pracovní přetlak bar 0,3/6,0 0,3/6,0 Další údaje počet kompresorů ks příkon ventilátoru W Kompresor - Scroll Scroll Chladivo druh - R404A R404A hmotnost náplně kg 3,3 3,6 5,7 3,3 3,6 3,8 5,7 Rozsah teplot primárního zdroje tepla (vzduchu) C -25 až až +35 Maximální výstupní teplota (do -8 C) C Dimenze potrubí propojovací potrubí mm DN25 DN25 připojovací rozměr G 1" 1" Rozměry šířka mm a hmotnost hloubka mm výška mm hmotnost kg Elektrické napájecí napětí V / Hz 1 x 230 / 50 3 x 400 / 50 parametry stupeň ochrany krytím - IP54 IP54 Tabulka č. 11 Hlučnost tepelných čerpadel AWX ARCTIC Hodnota hladiny akustického tlaku L Aeq,T Typ Typ HP1AWX Typ HP3AWX Standardní otáčky ventilátoru 1 m db m db m db m db Údaje platí za podmínky šíření zvuku ve volném prostoru bez odrazných ploch

24 15. Jištění a dimenzování přívodu tepelných čerpadel Tabulka č. 12 Jištění a dimenzování přívodu tepelných čerpadel AWX ARCTIC Typ HP3AWX kompresor náběhový proud (Softstartér) A max. provozní proud A 4,2 6,0 7,0 10,0 odebíraný proud ventilátor A 0,9 0,9 0,9 0,5 sekundární cirkulační čerpadlo A 0,2 0,4 0,4 0,8 cirkulační čerpadlo otopné soustavy 1 okruh A 0,4 0,4 0,4 0,8 řídicí obvody tepelného čerpadla A 0,2 0,2 0,2 0,2 dimenzování hlavní přívod (jistič) A C16/3 C16/3 C16/3 C20/3 V návrhu jističe jsou započítány hodnoty proudů kompresoru, ventilátoru, sekundárního cirkulačního čerpadla, cirkulačního čerpadla otopného systému a řídicích obvodů tepelného čerpadla. Tabulka č. 13 Jištění a dimenzování přívodu tepelných čerpadel AWX ARCTIC Typ HP1AWX kompresor náběhový proud (Softstartér) A max. provozní proud A 12,8 16,4 29,8 odebíraný proud ventilátor A 0,9 0,9 1,1 sekundární cirkulační čerpadlo A 0,2 0,4 0,8 cirkulační čerpadlo otopné soustavy 1 okruh A 0,4 0,4 0,8 řídicí obvody tepelného čerpadla A 0,2 0,2 0,2 dimenzování hlavní přívod (jistič) A C20/1 C25/1 C40/1 V návrhu jističe jsou započítány hodnoty proudů kompresoru, ventilátoru, sekundárního cirkulačního čerpadla, cirkulačního čerpadla otopného systému a řídicích obvodů tepelného čerpadla. Tabulka č. 14 Tabulka maximálních délek vedení [m] pro jističe s charakteristikou C průřez vodičů jmenovité proudy [A] jističů s charakteristikou C [mm 2 ] , , Poznámka: Navržené délky vedení platí pro měděné vodiče a jsou pouze orientační

25 16. Popis připojení elektrických a elektronických součástí systému obr. č. 14 HP3AWX Arctic, CP-1051 Společný přívod Oddělený přívod regulace

26 17. Seznam pozic svorkovnic tepelného čerpadla Tabulka č. 15 Seznam pozic svorkovnic tepelného čerpadla Pozice Popis 101 Hlavní elektrický přívod tepelného čerpadla 104 Elektrický přívod regulace 105 Hlavní jistič tepelného čerpadla 108 Jistič regulace 301 Vstup havarijního termostatu elektrokotle 302 Vstup havarijního termostatu přímotopného dohřevu TV (teplé vody) (přísl. na zvláštní obj.) 303 Vstup signálu HDO tepelného čerpadla 304 Vstup signálu HDO tepelného čerpadla ovládáno bezpotenciálovým kontaktem 305 Vstup signálu HDO elektrokotle 306 Vstup signálu HDO elektrokotle - ovládáno bezpotenciálovým kontaktem 307 Externí ovládací signál 308 Vstup prostorového termostatu / bazén. okruhu / externí ovládací signál otopného okruhu Výstup pro oběhové čerpadlo okruhu tepelného čerpadla (max. 2A, 230V 50Hz) 402 Výstup pro oběhové čerpadlo otopného okruhu 1 (max. 2A, 230V 50Hz) 403 Výstup pro oběhové čerpadlo otopného okruhu 2 (max. 2A, 230V 50 Hz) 405 Výstup pro třícestný ventil teplé vody (max. 2A, 230V 50Hz) TOPENÍ/TEPLÁ VODA 411 Univerzální výstup 1 (Uni OUT1) 412 Univerzální výstup 2 (Uni OUT2) 413 Výstup přímotopného dohřevu TV 504 Terminál tepelného čerpadla (AWX A) 604 Teplotní sonda dole v AN / vratné vody topení / ochrany OS chlazení - řídicí teplota (B11) 605 Teplotní sonda teplé vody (B12) Projekční podklady nenahrazují aktuální elektrická schémata tepelných čerpadel a mohou se od nich lišit. Zobrazené komponenty mohou a nemusí být součástí dodávky tepelného čerpadla

27 18. Rozměrové náčrtky tepelných čerpadel obr. č. 15 Rozměry tepelných čerpadel AWX ARCTIC HP3AWX 06-10, HP1AWX HP3AWX 14, HP1AWX

28 PZP HEATING a.s. Všechna práva vyhrazena. Práva na technické změny vyhrazena. Dokument nenahrazuje aktuální průvodní dokumentaci zařízení ani konkrétní řešení jednotlivých akcí
