Vysoce účinná tepelná čerpadla. Teplo je všude v přírodě. Využijme je co nejlépe.

Transkript

1 Vysoce účinná tepelná čerpadla Teplo je všude v přírodě. Využijme je co nejlépe.

2 Energie je všude kolem nás, musíme jen vědět, jak ji využít Úsporám jsme nadosah. Život na Zemi by nebyl možný bez Slunce. Slunce ohřívá atmosféru a zemský povrch. Tepelná čerpadla tuto přírodní energii využívají a pomocí elektrické energie ji mění na příjemné teplo domova a teplou vodu. Tepelné čerpadlo pro využití energie země Kdo se rozhodne pro tepelné čerpadlo, ušetří nejen peníze, ale také zabrání vzniku velkého množství kysličníku uhličitého. Přitom se nemusí obávat narůstajících cen paliv, neboť tepelná čerpadla nespalují žádný olej, plyn ani dřevo. Jsou bezpečná, při jejich provozu nevznikají žádné nepříjemné pachy a nevyžadují žádný prostor pro uskladnění paliva. Není nutné instalovat komín, protože neexistující spaliny není třeba odvádět. Nevyžaduje se tedy ani pravidelná kontrola komínu kominíkem. Potřebný elektrický proud se dodává po většinu provozní doby za speciální zvýhodněný tarif, který stanovuje regionální distributor elektřiny. Instalaci tepelného čerpadla lze doporučit obzvláště u novostaveb a při rekonstrukci vytápění zateplených nemovitostí. V těchto případech je možné docílit vynikající poměr získané (tepelné) energie k vložené (elektrické) energii. Topný faktor COP Důležitým podkladem pro vyhodnocení hospodárnosti tepelného čerpadla je přirozeně jeho vlastní výkon, popř. jeho účinnost. Ta se jako charakteristický ukazatel tepelných čerpadel nazývá topný faktor a značí se COP (Coefficient of Performance). Vyjadřuje poměr vyprodukovaného tepla ke spotřebované elektrické energii při stanovených zkušebních podmínkách (podmínky měření stanovuje EN 14511, např. údaj A2/W35 označuje zkušební bod při venkovní teplotě 2 C a výstupní teplotě vody 35 C). Topný faktor tak nabízí možnost porovnání různých výrobků. Značka Wolf nabízí skutečně špičkovou techniku Made in Germany s jedněmi z nejvyšších hodnot COP. Značka Wolf disponuje vysokým know-how a její dlouhodobě prověřené výrobky splňují požadavky nejpřísnějších norem. Roční pracovní (výkonové) číslo (JAZ) Toto číslo udává rovněž poměr vyprodukovaného tepla ke spotřebované elektrické energii, avšak v průběhu celého roku, vztaženo k vaší konkrétní nemovitosti. To znamená, že čím vyšší je roční pracovní číslo, tím vyšší je účinnost tepelného čerpadla ve vašem objektu. Topný faktor COP ukazuje, jak účinně pracuje tepelné čerpadlo. JAZ = JAZ 4,0 znamená: využitá tepelná energie v kwhod/rok potřebný elektrický příkon v kwhod/rok že 4-násobek vložené elektrické energie se promění v teplo.

3

4 Jaké tepelné čerpadlo je pro vás ideální? Postup při správném návrhu vytápění. 1. Posudek vaší nemovitosti Stavební předpoklady: Je vnější plášť budovy dostatečně zateplený? Vyhovují okna a dveře tepelně-technickým požadavkům? Jaké jsou tepelné ztráty objektu? Lokalita: Existuje zde například možnost provedení zemních vrtů, popř. jsou hydrogeologické poměry vhodné pro tepelné čerpadlo solanka-voda? 2. Energetická potřeba nemovitosti Na jaký výkon se musí dimenzovat tepelné čerpadlo? Kolik metrů čtverečních se má vytápět? Má být připravována i teplá voda? Kolik osob je v domácnosti? 3. Správný návrh systému vytápění s tepelným čerpadlem Jaké tepelné čerpadlo je pro daný objekt nejvhodnější: systém solanka-voda nebo vzduch-voda? Je možná vnitřní instalace nebo je účelnější venkovní umístění? Je možné stávající nebo další plánované komponenty technických zařízení domu integrovat do navrhovaného systému vytápění? Lze připojit stávající zdroj tepla při špičkovém zatížení v extrémní zimě k tepelnému čerpadlu (tzv. bivalentní provoz, např. připojení plynového kotle)? Je instalováno nebo plánováno připojení solárního systému? 4. Naše nabídka Zpracování projektu: naši odborníci pro vás ochotně a nezávazně zajistí technický posudek se stanovením očekávaného ročního pracovního čísla. Zprostředkujeme specializované stavební firmy a projektanta pro zpracování projektu a případné provedení hlubinných vrtů. Při montáži úzce spolupracujeme se zkušenými specialisty na provádění vrtů pro zemní sondy. Doporučíme proškolenou firmu, která zabezpečí profesionální montáž. Funkce tepelného čerpadla 1. Výparník Odebírá energii ze vzduchu nebo země. Cirkulující pracovní médium (s nižším bodem varu) se vlivem nízkého tlaku a přijatého tepla odpaří (změní skupenství na plynné). 2. Kompresor Elektrický kompresor nasává plynné médium. V něm se stlačí a dosáhne vysoké teploty. 3. Kondenzátor Kondenzátor odevzdá energii o vyšší teplotě otopnému okruhu. Plynné médium se přitom ochladí a opět zkondenzuje. 4. Expanzní ventil Expanzí z vysokého tlaku na nízký se médium výrazně ochladí a může opět přijímat teplo z okolí. Médium se přitom ve výparníku odpaří a cyklu zčíná znovu.

5

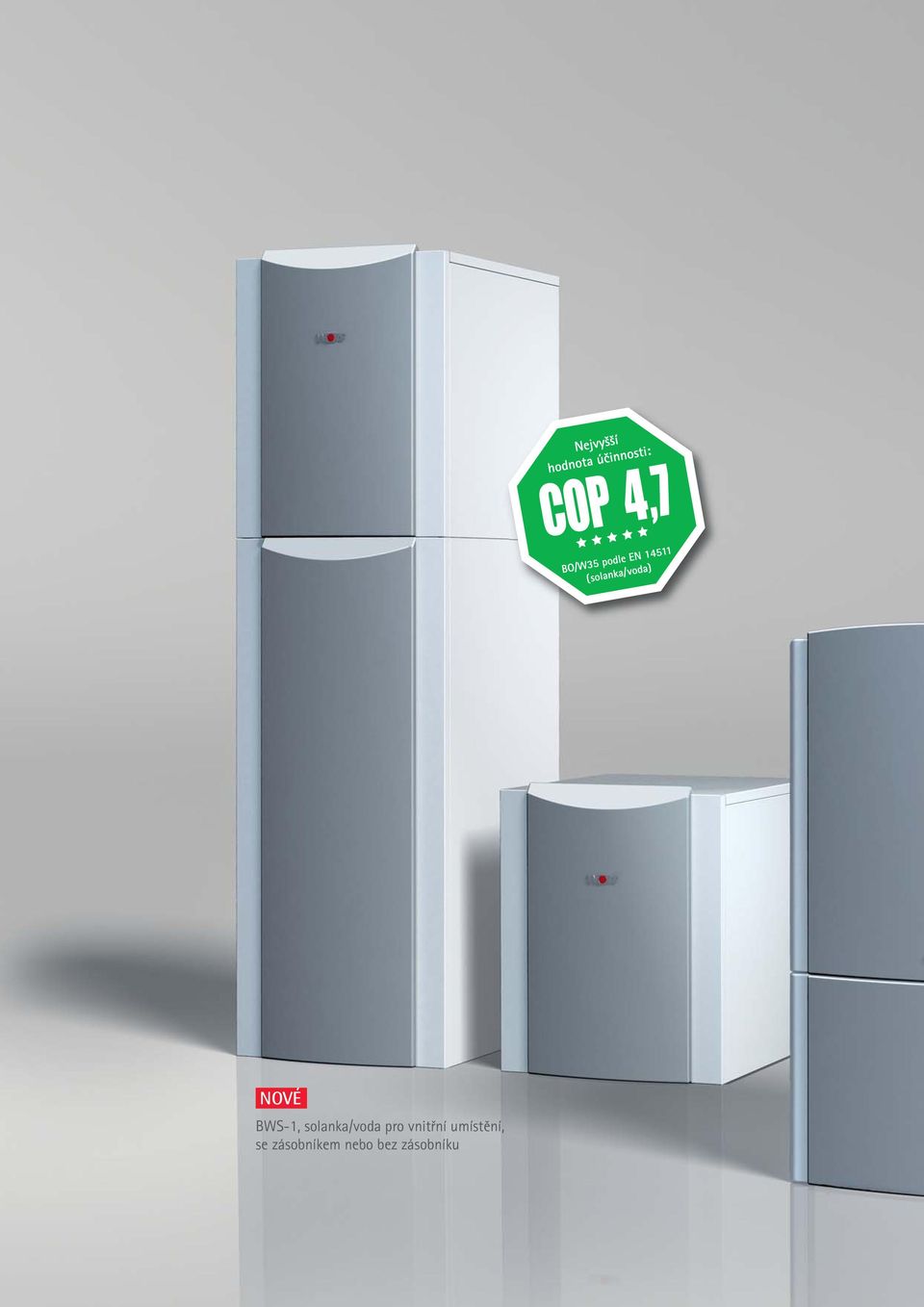

6 NOVÉ BWS-1, solanka/voda pro vnitřní umístění, se zásobníkem nebo bez zásobníku

7 Přehled vysoce účinných tepelných čerpadel WOLF Nová třída vysoce účinných tepelných čerpadel. Wolf nabízí tepelná čerpadla vzduch-voda popř. solanka-voda o tepelném výkonu 6 až 16 kw v třinácti variantách. Tepelná čerpadla vzduch-voda pro vnitřní a vnější umístění a tepelná čerpadla solanka-voda dosahují výstupní teplotu až 63 C. Kromě energetické účinnosti vás nová řada tepelných čerpadel WOLF přesvědčí svou obzvláště nízkou hladinou hlučnosti, jednoduchou montáží a snadnou obsluhou. NOVÉ BWL-1-A vzduch/voda pro venkovní umístění NOVÉ BWL-1-I vzduch/voda pro vnitřní umístění

8 Tepelná čerpadla solanka-voda BWS-1 a BWS-1 jako centrála s výkony 6/8/10 kw Tepelná čerpadla solanka/voda inovační řešení pro nové i staré budovy Vynikající účinnost! Tepelné čerpadlo BWS-1 s topným faktorem až 4,7/5,0 (při B0/W35; dle EN 14511/EN 255) patří ve své třídě mezi špičkové výrobky. Všechna tepelná čerpadla Wolf nové generace využívají inovační koncepty řešení. Kromě toho využívají výhradně vysoce energeticky úsporné komponenty jako např. vysoce účinná oběhová čerpadla solanky a topné vody (energetické třídy A). Monovalentní způsob provozu tepelného čerpadla BWS-1 dovoluje pokrytí celé potřeby vytápění budovy bez dalšího zdroje tepla. Výstupní teplota až 63 C je zárukou tepelné pohody i při nejnižších venkovních teplotách. Plně elektronicky řízené přídavné elektrické vytápění o výkonu 1 až 6 kw může být aktivováno k pokrytí špičkové zátěže, pro vyhřívání mazaniny nebo pro nouzový provoz. Důvěra je dobrá kontrola lepší Pro zákazníky, kteří se podrobněji zajímají o úspory energie, je v nabídce obzvláště praktické vybavení: integrovaný měřič tepla, který neustále hlídá zisk energie. Průběžné měření a ukazatel ročního pracovního čísla umožňují dlouhodobou kontrolu účinnosti zařízení. Mimořádně kompaktní rozměry a stavebnicovým systém umožňují prostorově úsporné uspořádání, ve kterém lze jednotlivé komponenty sestavit vedle sebe či nad sebou. Zemní teplo lze získávat dvěma různými způsoby: a) Odebíráním tepla ze země plošnými kolektory. b) Odebíráním tepla zemními sondami, vsazenými do vrtů. Hloubka vrtů se řídí potřebou tepla pro obytné budovy a hydrogeologickými poměry.

9 BWS-1 solanka-voda jako centrála použití: u nových i starších budov vynikající účinnost, COP-faktor až 4,7 umístění komponentů na přání (nad sebou nebo vedle sebe) rozsah výkonů: 6/8/10 kw kompaktní a komplexní řešení BWS-1 použití: u nových i starších budov vynikající účinnost, COP-faktor až 4,7 velmi kompaktní rozměry: (Š x V x H) 600 x 710 x 650 mm rozsah výkonů: 6/8/10/12/16 kw ideální v kombinaci se solárním systémem Wolf s kolektory TopSon F3-1 a s akumulačním vrstveným zásobníkem BSP-W

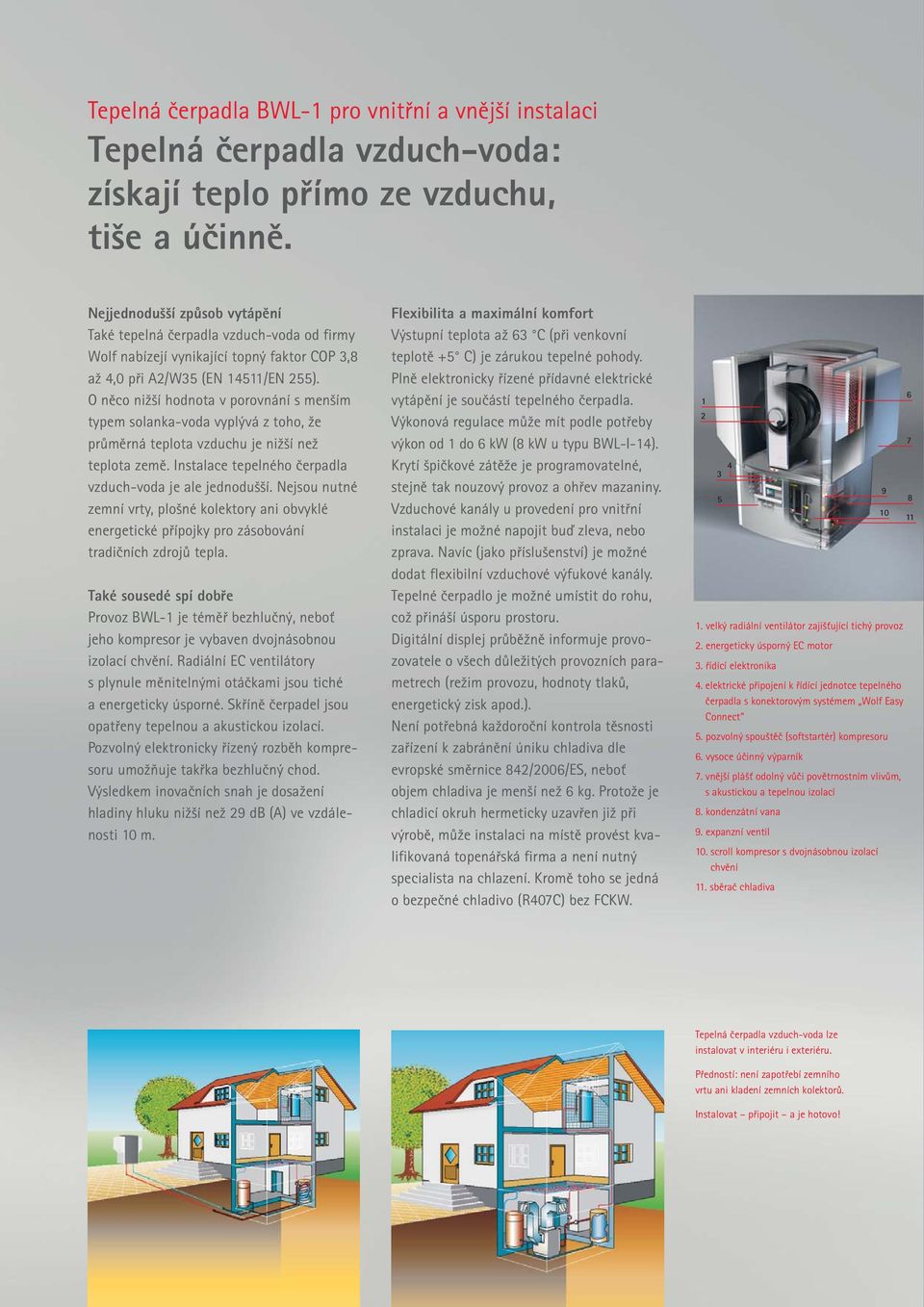

10 Tepelná čerpadla BWL-1 pro vnitřní a vnější instalaci Tepelná čerpadla vzduch-voda: získají teplo přímo ze vzduchu, tiše a účinně. Nejjednodušší způsob vytápění Také tepelná čerpadla vzduch-voda od firmy Wolf nabízejí vynikající topný faktor COP 3,8 až 4,0 při A2/W35 (EN 14511/EN 255). O něco nižší hodnota v porovnání s menším typem solanka-voda vyplývá z toho, že průměrná teplota vzduchu je nižší než teplota země. Instalace tepelného čerpadla vzduch-voda je ale jednodušší. Nejsou nutné zemní vrty, plošné kolektory ani obvyklé energetické přípojky pro zásobování tradičních zdrojů tepla. Také sousedé spí dobře Provoz BWL-1 je téměř bezhlučný, neboť jeho kompresor je vybaven dvojnásobnou izolací chvění. Radiální EC ventilátory s plynule měnitelnými otáčkami jsou tiché a energeticky úsporné. Skříně čerpadel jsou opatřeny tepelnou a akustickou izolací. Pozvolný elektronicky řízený rozběh kompresoru umožňuje takřka bezhlučný chod. Výsledkem inovačních snah je dosažení hladiny hluku nižší než 29 db (A) ve vzdálenosti 10 m. Flexibilita a maximální komfort Výstupní teplota až 63 C (při venkovní teplotě +5 C) je zárukou tepelné pohody. Plně elektronicky řízené přídavné elektrické vytápění je součástí tepelného čerpadla. Výkonová regulace může mít podle potřeby výkon od 1 do 6 kw (8 kw u typu BWL-I-14). Krytí špičkové zátěže je programovatelné, stejně tak nouzový provoz a ohřev mazaniny. Vzduchové kanály u provedení pro vnitřní instalaci je možné napojit buď zleva, nebo zprava. Navíc (jako příslušenství) je možné dodat flexibilní vzduchové výfukové kanály. Tepelné čerpadlo je možné umístit do rohu, což přináší úsporu prostoru. Digitální displej průběžně informuje provozovatele o všech důležitých provozních parametrech (režim provozu, hodnoty tlaků, energetický zisk apod.). Není potřebná každoroční kontrola těsnosti zařízení k zabránění úniku chladiva dle evropské směrnice 842/2006/ES, neboť objem chladiva je menší než 6 kg. Protože je chladicí okruh hermeticky uzavřen již při výrobě, může instalaci na místě provést kvalifikovaná topenářská firma a není nutný specialista na chlazení. Kromě toho se jedná o bezpečné chladivo (R407C) bez FCKW velký radiální ventilátor zajišťující tichý provoz 2. energeticky úsporný EC motor 3. řídící elektronika 4. elektrické připojení k řídící jednotce tepelného čerpadla s konektorovým systémem Wolf Easy Connect 5. pozvolný spouštěč (softstartér) kompresoru 6. vysoce účinný výparník 7. vnější plášť odolný vůči povětrnostním vlivům, s akustickou a tepelnou izolací 8. kondenzátní vana 9. expanzní ventil 10. scroll kompresor s dvojnásobnou izolací chvění 11. sběrač chladiva Tepelná čerpadla vzduch-voda lze instalovat v interiéru i exteriéru. Předností: není zapotřebí zemního vrtu ani kladení zemních kolektorů. Instalovat připojit a je hotovo!

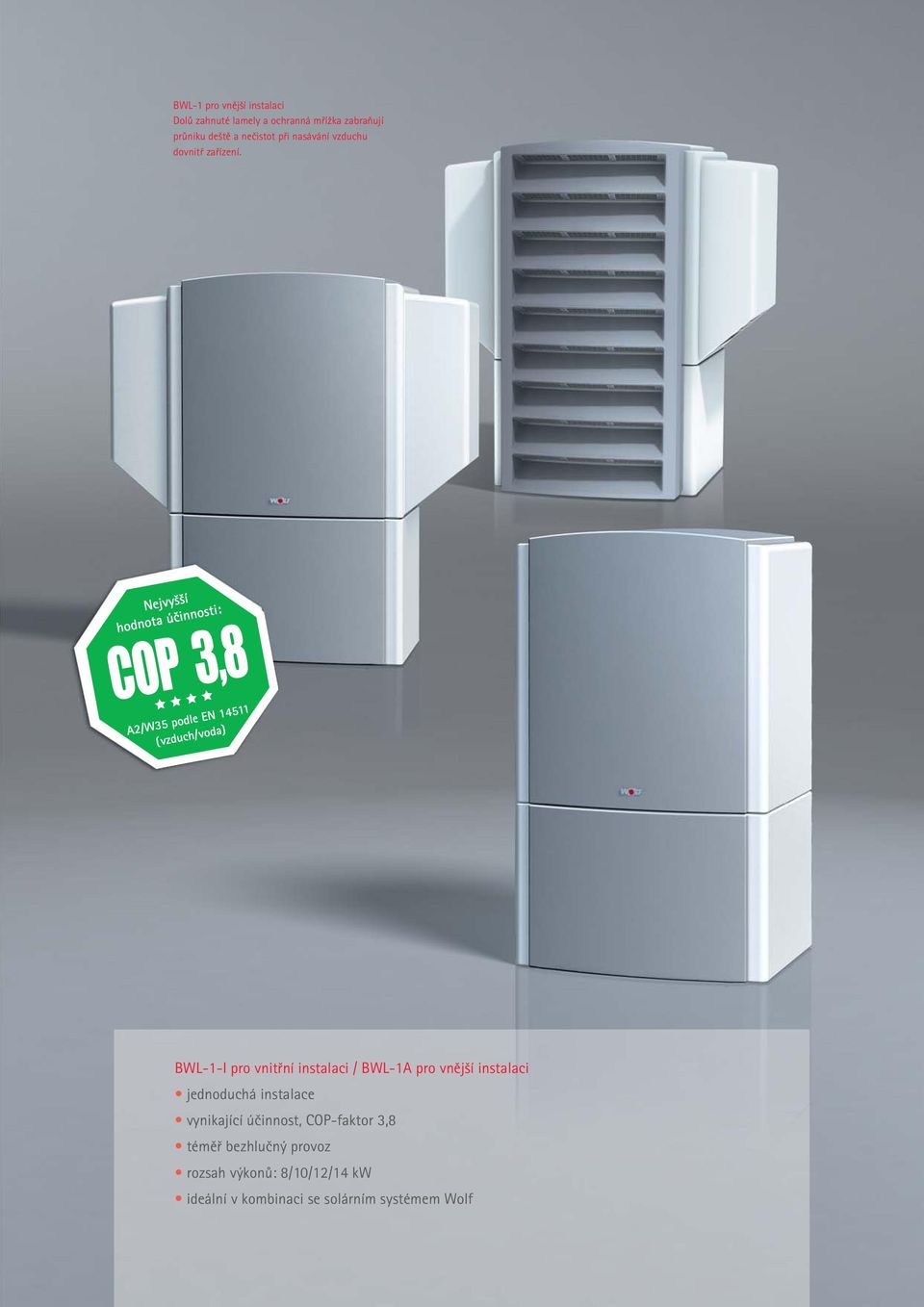

11 BWL-1 pro vnější instalaci Dolů zahnuté lamely a ochranná mřížka zabraňují průniku deště a nečistot při nasávání vzduchu dovnitř zařízení. BWL-1-I pro vnitřní instalaci / BWL-1A pro vnější instalaci jednoduchá instalace vynikající účinnost, COP-faktor 3,8 téměř bezhlučný provoz rozsah výkonů: 8/10/12/14 kw ideální v kombinaci se solárním systémem Wolf

12 Řízení a regulace, akumulace tepla, flexibilita Vše, co dělá tepelná čerpadla Wolf ještě lepšími. Manažer tepelného čerpadla Wolf Nová měřítka nastavuje Wolf také v jednoduchosti obsluhy. Wolf nabízí manažera pro tepelná čerpadla solanka-voda i vzduchvoda. Lze jej umístit na jakoukoliv stěnu. Pro spojení tepelného čerpadla a manažera slouží kabel s konektory a Wolf Easy Connect System. Díky manažeru je usnadněna kompletní elektrická instalace a regulace tepelného čerpadla. Jednodušeji už to půjde stěží. Sortiment pro akumulaci tepla K akumulaci teplé vody a tepla pro vytápění nabízí Wolf široký sortiment zařízení, který vyhoví každé koncepci vytápění. Ať už ve staré budově či v novostavbě, se solárním systémem nebo bez, pro monovalentní nebo bivalentní provoz. Správně navržený zásobník je velmi důležitý pro dosažení maximální možné účinnosti vytápěcího zařízení. V manažeru tepelného čerpadla je integrována ekvitermní regulace Wolf BM, jakož i regulace směšovacího okruhu, regulace vytápěcího okruhu a ohřevu vody. Může jím být regulován také solární systém Wolf. Akustický varovný signál ohlašuje poruchy a Low-Power-Modus šetří 60 % elektrické energie ve stand by režimu. Flexibilita platí také pro umístění zařízení. Zvláště čerpadla solanka-voda lze díky jejich velmi úsporným rozměrům a možnosti oddělit část určenou pro vytápění od části akumulační snadno umístit téměř v jakémkoliv prostoru. Vše v jednom: rozhodující předností je, že manažer vybavený řídící jednotkou BM je schopen ovládat i solární systémy Wolf. Akumulační zásobník CPM-1 má stejný design jako zásobník teplé vody CEW-1. Komfortní větrání obytných prostorů s využitím jednotky se zpětným získáváním tepla CWL. Ideální v kombinaci s tepelnými čerpadly Wolf. Přívod čistého vzduchu při zavřených oknech, bez hluku z ulice, to je ideální řešení nejen pro alergiky.

13 Podpora vytápění solárními systémy Wolf Zejména spotřebitelům orientovaným na ochranu životního prostředí Wolf ze svého dodavatelského programu doporučuje kombinaci tepelného čerpadla a vysoce účinných slunečních kolektorů. Koncepce Solárního vytápění Wolf se těší oblibě našich zákazníků již po řadu let. Pro solární kolektory Wolf je charakteristické robustní provedení a dlouhá životnost při maximální účinnosti.

14 Čísla a fakta Vysoce účinná tepelná čerpadla Wolf. Technická data Tepelné čerpadlo solanka/voda, vhodné pro vnitřní instalaci (s a bez zásobníku) Typ Topný výkon/cop BWS-1-06 BWS-1-08 BWS-1-10 BWS-1-12 BWS-1-16 BO/W35 dle EN 255 kw / - 6,3 / 5,0 8,7 / 5,0 11,1 / 5,0 12,3 / 4,9 17,4 / 4,8 BO/W35 dle EN kw / - 5,9 / 4,7 8,4 / 4,7 10,8 / 4,7 12,0 / 4,7 16,8 / 4,6 BO/W55 dle EN kw / - 5,3 / 2,8 7,4 / 2,8 9,2 / 2,9 10,5 / 2,8 15,8 / 2,8 B5/W35 dle EN kw / - 6,9 / 5,3 9,7 / 5,4 12,3 / 5,4 13,8 / 5,3 19,9 / 5,3 B-5/W45 dle EN kw / - 4,8 / 3,1 6,8 / 3,2 8,6 / 3,1 9,7 / 3,1 14,7 / 3,2 Tepelné čerpadlo vzduch/voda, vhodné pro vnější instalaci Tepelné čerpadlo vzduch/voda, vhodné pro vnitřní instalaci BWL-1-A BWL-1-I Technická data Typ Typ Topný výkon/cop BWL-1-08-A BWL-1-10-A BWL-1-12-A BWL-1-14-A BWL-1-08-I BWL-1-10-I BWL-1-12-I BWL-1-14-I A2/W35 dle EN 255 kw / - 8,3 / 4,0 9,3 / 3,9 11,5 / 3,8 13,4 / 3,6 8,3 / 4,0 9,3 / 3,9 11,5 / 3,8 13,4 / 3,6 A2/W35 dle EN kw / - 8,4 / 3,8 9,6 / 3,7 11,7 / 3,7 13,6 / 3,5 8,4 / 3,8 9,6 / 3,7 11,7 / 3,7 13,6 / 3,5 A7/W35 dle EN kw / - 8,7 / 4,5 9,8 / 4,4 11,9 / 4,3 14,5 / 4,2 8,7 / 4,5 9,8 / 4,4 11,9 / 4,3 14,5 / 4,2 A7/W45 dle EN kw / - 10,4 / 3,7 11,7 / 3,6 14,4 / 3,5 13,5 / 3,4 10,4 / 3,7 11,7 / 3,6 14,4 / 3,5 13,5 / 3,4 A10/W35 dle EN kw / - 9,9 / 4,7 11,1 / 4,6 13,8 / 4,5 14,7 / 4,4 9,9 / 4,7 11,1 / 4,6 13,8 / 4,5 14,7 / 4,4 A-7/W35 dle EN KW / - 7,5 / 3,3 8,5 / 3,2 10,4 / 3,1 11,5 / 3,0 7,5 / 3,3 8,5 / 3,2 10,4 / 3,1 11,5 / 3,0

15 Wolf kvalita se systémem. Jediným místem, kde značka Wolf vyrábí celý svůj sortiment, je Mainburg v Bavorsku. Wolf spoléhá na svou sílu a věří v zachování výroby v Německu. Zde také firma vidí svoji další budoucnost Made in Germany. V oblasti klimatizačních jednotek má značka Wolf na evropském trhu vedoucí postavení. Je také předním dodavatelem v oboru vytápění. Kotle Wolf se pyšní již řadu let vynikající pověstí. Všechny komponenty podléhají opakované přísné kontrole kvality. Wolf splňuje požadavky náročné evropské normy v oblasti kvality DIN ISO Výrobky se značkou Wolf jsou samozřejmě držiteli také všech dalších značek kontroly kvality.

16 Wolf Česká republika s.r.o., Rybnická 92, Brno, tel , fax ,
