ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 713LC ZA VYSOKÝCH TEPLOT FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 713LC AT HIGH TEMPERATURE.

Rozměr: px
Začít zobrazení ze stránky:

Download "ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 713LC ZA VYSOKÝCH TEPLOT FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 713LC AT HIGH TEMPERATURE."

Transkript

1 ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 713LC ZA VYSOKÝCH TEPLOT FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 713LC AT HIGH TEMPERATURE. Martin Juliš a Karel Obrtlík b Tomáš Podrábský a Martin Petrenec b a VUT v Brně Fakulta strojního inženýrství Technická 2896/ Brno ČR b Ústav fyziky materiálů AV ČR Žižkova Brno ČR Abstract Total strain controlled tests have been performed on cylindrical specimens of Inconel 713 LC polycrystals at 800 C. Cyclic hardening-softening cyclic stress-strain and fatigue life curves were obtained. Fracture surface was studied using scanning electron microscopy. High amplitude cycling results in early pronounced hardening followed by softening. Low amplitude cycling is characterized by the stable stress response. Manson-Coffin and Basquin laws can reasonably approximate the fatigue life data. Fatigue crack initiation at casting defects is documented. Abstrakt Zkoušky nízkocyklové únavy byly provedeny na válcových vzorcích z polykrystalické slitiny Inconel 713LC při teplotě 800 C v režimu řízení deformace. V průběhu měření byly získány křivky cyklického zpevnění-změkčení cyklická deformační křivka a křivky únavové životnosti. Lomová plocha byla studována pomocí elektronové rastrovací mikroskopie. Při vysokých amplitudách deformace je počáteční zpevnění materiálu posléze vystřídáno výrazným změkčením. Při nízkých amplitudách převládá stabilizovaná napěťová odezva. Únavovou životnost lze uspokojivě charakterizovat Mansonovým-Coffinovým a Basquinovým zákonem. Místa iniciace únavových trhlin v oblasti licích defektů jsou zdokumentovány. 1. ÚVOD Superslitina Inconel 713LC patří do skupiny materiálů o které se dlouhodobě zajímají zejména výrobci kritických součástí plynových turbin jak u leteckých motorů tak v řadě dalších aplikací. Je to jeden z mála vysokoteplotních materiálů ze kterých se vyrábí součásti také v České republice. Inconel 713LC patří mezi lité polykrystalické superslitiny na bázi niklu které jsou s úspěchem používány k výrobě lopatek a oběžných kol plynových turbín a turbodmychadel. Během provozu jsou tyto kritické součásti vystaveny celé řadě degradačních vlivů zejména pak vysokoteplotní korozi creepu a únavovým procesům. V důsledku krátkodobého přetížení např. během startů odstavení případně i dalších nepravidelností při provozu dochází v souvislosti s maximy teplot a napětí k nevratným změnám v mikrostruktuře materiálu kol a tím ke změně jejich vlastností [12]. Cílem tohoto příspěvku je studium únavového chování superslitiny Inconel 713LC při teplotě 800 C zejména pak získání údajů o napěťově-deformační odezvě stanovení křivek únavové životnosti a dokumentace míst iniciace únavových trhlin.

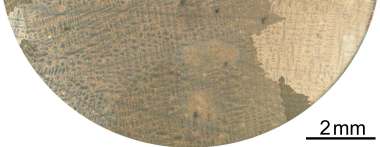

2 1. EXPERIMENTÁLNÍ MATERIÁL A METODY Zkušební tělesa pro zkoušky nízkocyklové únavy byly vzorky ve tvaru hladkých tyčí s kruhovým průřezem o průměru 6mm na měrné délce 15 mm a se zesílenými konci pro upnutí do speciálních hydraulických čelistí. Po soustružení byla měrná délka broušena postupným snižováním úběru na požadovanou drsnost 04 µm. Vzorky odlité ze slitiny Inconel 713 LC byly dodány PBS Velká Bíteš a.s.. Rozměry a tvar vzorku jsou uvedeny na obr.1. Na obou koncích výběhu měrné délky byly vyvrtány otvory do hloubky 3 mm pro umístění termočlánků. Zkušební tyče nebyly tepelně zpracovány tj. byly zkoušeny v litém stavu. Chemické složení je uvedeno v tab.1. Tab. 1: Chemické složení zkoumaných vzorků (hmotnostní %) C Cr Mo Nb+Ta Al Ti B Zr Si <005 Mn Fe Co Cu S P N O Ni < <0.05 < ppm 9 ppm základ Na obr. 2 je uvedena mikrostruktura materiálu Inconel 713LC v řezu kolmém na osu zkušební tyče. Na obrázku je vidět složitá dendritická struktura a velmi členité hranice zrn. Materiál měl střední velikost zrna 46 mm (stanoveno pomocí lineární průsečíkové metody) a obsahoval defekty o velikosti až 09 mm. Obr. 1 Tvar a rozměry použitých vzorků Zkoušky nízkocyklové únavy byly prováděny na elektrohydraulickém testovacím systému MTS 810 řízeném počítačem v režimu řízení deformace při konstantní rychlosti celkové deformace 0002 s -1 v symetrickém deformačním cyklu (R ε = -1) [1]. V průběhu zkoušky byla udržována konstantní hodnota amplitudy deformace. Deformace byla měřena citlivým axiálním extenzometrem s měrnou délkou 12 mm umístěným ve střední části vzorku. Během experimentu byly zaznamenávány do počítače hysterezní smyčky při zvoleném počtu cyklů. Kromě toho řídící program během zkoušek vyhodnocoval a ukládal do paměti amplitudu napětí amplitudu celkové deformace maximální a minimální hodnoty napětí a deformace v daném cyklu a efektivní modul pružnosti při odlehčení z tahu a tlaku. Amplituda plastické deformace rovnající se poloviční šířce hysterezní smyčky při průchodu středním napětím byla vyhodnocena po ukončení zkoušky zvláštním programem s využitím elektronických dat pro jednotlivé zaznamenané hysterezní smyčky. Pro jednotlivé vzorky byly měřením zjištěny hodnoty modulu pružnosti při odlehčení z tahu a tlaku za teploty 800 C ležící v intervalu 139 GPa až 187 GPa. Kritériem pro ukončení zkoušky byl zvolen pokles poměru středního napětí σ m k amplitudě napětí σ a na hodnotu (σ m /σ a )= -03 což odpovídalo únavové trhlině rozšířené na polovinu průřezu zkušebního tělesa. Počet cyklů do lomu N f byl stanoven jako počet uběhlých cyklů v okamžiku splnění zvoleného kritéria nebo v okamžiku lomu pokud nastal před dosažením kritéria ukončení zkoušky [1].

3 2. VÝSLEDKY A DISKUSE 2.1 Napěťově-deformační odezva Na obr. 3 je uvedena závislost amplitudy napětí σ a na počtu cyklů N pro vybrané hodnoty amplitudy celkové deformace ε a křivky cyklického zpevnění-změkčení. Z obr. 3 je patrno že se průběh těchto křivek mění s amplitudou zatěžování. V oblasti vysokých a středních amplitud celkové deformace bylo pozorováno zpočátku zpevnění materiálu které bylo posléze většinou vystřídáno etapou změkčování která přetrvávala až do konce životnosti. Průběhy zpevnění a změkčení jsou nejvýraznější u nejvyšších hodnot amplitud zatěžování. V oblasti nízkých amplitud celkové deformace následuje po počátečním zpevnění stabilní napěťové odezva pokračující až do konce životnosti. Materiál Inconel 713LC použitý pro tuto práci je charakteristický velkým rozměrem dendritického zrna z čehož vyplývá že v oblasti měrné délky zkušební tyče je přítomno pouze několik málo zrn.to má ve svém důsledku výrazný vliv na rozptyl hodnot efektivního modulu pružnosti při odlehčení z tahu a tlaku při pokojové teplotě i za teploty 800 C. Velký rozptyl v hodnotách efektivního modulu pružnosti u vzorků zatěžovaných přibližně stejnou hodnotou amplitudy celkové deformace měl za následek velký rozdíl v napěťové odezvě těchto vzorků (viz. obr.3). Na obr.5 je uvedena cyklická deformační křivka v bilogaritmické reprezentaci. Experimentálními body byla proložena mocninová závislost log σ a = log K + n log ε ap (1) kde K je koeficient cyklického zpevnění a n je exponent cyklického zpevnění. Obr. 2 Mikrostruktura materiálu Inconel 713LC

4 800 σa [MPa] ε a [%] N(cykly) Obr. 3 Křivky cyklického zpevnění změkčení 2.2 Křivky životnosti Na obr. 4a a 4b jsou prezentovány křivky únavové životnosti materiálu Inconel 713LC při teplotě 800 C jako závislost amplitudy plastické deformace ε ap v polovině života na počtu cyklů do lomu N f a jako závislost amplitudy napětí σ a v polovině života na počtu cyklů do lomu N f. Experimentálními body ε ap versus N f byla proložena Masonova Coffinova závislost ε ap = ε f (2N f ) c kde ε f je koeficient únavové tažnosti a c je exponent únavové tažnosti. Experimentálními body σ a versus N f byla proložena Basquinova závislost kde σ f σ a = σ f (2N f ) b je koeficient únavové pevnosti a b je exponent únavové pevnosti a) b) εap [-] e-005 σa [MPa] e N f [cycles] N f [cycles] Obr. 4. Křivky životnosti materiálu Inconel 713 LC při teplotě 800 C. a) Mansonova-Coffinova křivka b) Basquinova křivka životnosti.

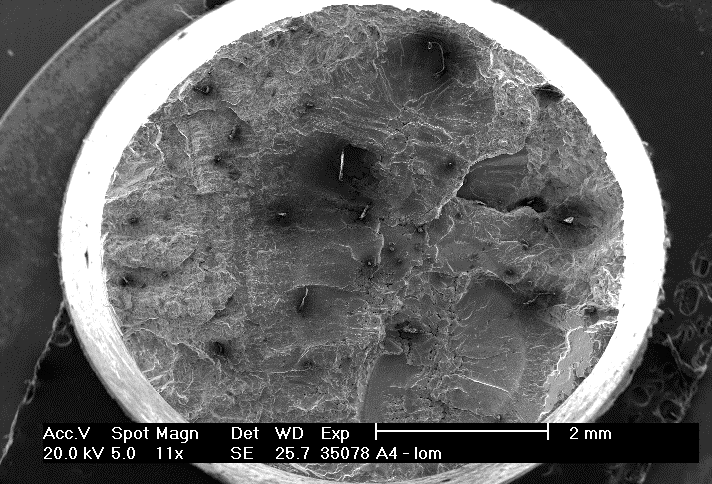

5 σa [MPa] e-006 1e ε ap 2.3 Únavový lom Obr. 5: Cyklická deformační křivka materiálu Inconel 713LC při teplotě 800 C Pro studium lomových ploch byl vybrán vzorek z oblasti nízkých amplitud celkové deformace (ε a = 018%). Lomová plocha je charakterizována výraznou dendritickou strukturou jak ukazuje obr.6. Podrobné studium morfologie lomové plochy prokázalo že výskyt staženin (mezidendritických dutin) byl hlavní příčinou iniciace lomu obr.7. Na lomové ploše byly nalezeny pole striací obr.8. Bylo také zjištěno že povrch lomové plochy je pokryt vrstvou oxidů. Místa iniciace trhliny Obr. 6 Morfologie lomové plochy (ε a =018% N f = cyklů)

6 Obr.7 Detail místa iniciace trhliny (ε a =018% N f = cyklů) Obr. 8 Mikromorfologie únavového lomu

7 3. ZÁVĚRY Výsledky studia napěťové odezvy únavové životnosti a fraktografie lomu zkušebních těles superslitin Inconel 713LC cyklicky zatěžované s konstantní amplitudou celkové deformace vedou k těmto závěrům: Při vysokých amplitudách celkové deformace je počáteční zpevnění materiálu posléze vystřídáno výrazným změkčením. Při nízkých amplitudách převládá stabilizovaná napěťová odezva. Únavovou životnost lze charakterizovat Mansonovým-Coffinovým zákonem a Basquinovým zákonem. Únavové trhliny iniciují v oblastech strukturních vad zejména na mezidendritických staženinách. Poděkování: Tato práce vznikla díky Ekocentru aplikovaného výzkumu neželezných kovů při ÚMVI FSI VUT v Brně a byla finančně podporována grantem AV ČR č. 1QS LITERATURA [1] Obrtlík K. Petrenec M. Man J. Polák J..: Zkoušky nízkocyklové únavy materiálů za zvýšených teplot konference Životnost materiálů a konstrukcí 2006 ÚFM AV v Brně s [2] Obrtlík K. Man J. Petrenec M. Polák J.: Únavové chování niklové superslitiny Inconel 713LC při pokojové teplotě konference Degradácia vlastností konštruktních materiálov únavou Žilina 2001 str [3] Singl J. Adámek J.: Fraktografická analýza zkušebních těles porušených při únavové zkoušce slitiny Inconel 713LC (Výzkumná zpráva FJFI ČVUT) Praha 2001.

ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 738LC ZA POKOJOVÉ TEPLOTY FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 738LC AT ROOM TEMPERATURE

ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 738LC ZA POKOJOVÉ TEPLOTY FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 738LC AT ROOM TEMPERATURE ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 738LC ZA POKOJOVÉ TEPLOTY FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 738LC AT ROOM TEMPERATURE Martin Juliš a, Karel Obrtlík b, Martin Petrenec b,

Více

ÚNAVOVÁ ŽIVOTNOST A ÚNAVOVÝ LOM LITÉ NIKLOVÉ SUPERSLITINY INCONEL 792-5A PŘI POKOJOVÉ TEPLOTĚ A PŘI ZVÝŠENÝCH TEPLOTÁCH

ÚNAVOVÁ ŽIVOTNOST A ÚNAVOVÝ LOM LITÉ NIKLOVÉ SUPERSLITINY INCONEL 792-5A PŘI POKOJOVÉ TEPLOTĚ A PŘI ZVÝŠENÝCH TEPLOTÁCH ÚNAVOVÁ ŽIVOTNOST A ÚNAVOVÝ LOM LITÉ NIKLOVÉ SUPERSLITINY INCONEL 792-5A PŘI POKOJOVÉ TEPLOTĚ A PŘI ZVÝŠENÝCH TEPLOTÁCH FATIGUE LIFE AND FATIGUE FRACTURE OF NICKEL-BASED SUPERALLOY INCONEL 792-5A AT ROOM

Více

STRUKTURA A VLASTNOSTI LITÉ NIKLOVÉ SUPERSLITINY. Tomáš Podrábský a Karel Hrbáček b Karel Obrtlík c Jan Siegl d

STRUKTURA A VLASTNOSTI LITÉ NIKLOVÉ SUPERSLITINY. Tomáš Podrábský a Karel Hrbáček b Karel Obrtlík c Jan Siegl d STRUKTURA A VLASTNOSTI LITÉ NIKLOVÉ SUPERSLITINY Tomáš Podrábský a Karel Hrbáček b Karel Obrtlík c Jan Siegl d a VUT FSI Brno, Technická 2, 616 69 Brno, ČR b PBS Velká Bíteš, a.s., Vlkovská 279, 595 12

Více

Hana Tesaová a Martin Petrenec b Bohumil Pacal a.

Hana Tesaová a Martin Petrenec b Bohumil Pacal a. NÍZKOCYKLOVÁ ÚNAVOVÁ ODOLNOST FERITICKÉ LITINY S KULIKOVÝM GRAFITEM LEGOVANÉ NIKLEM LOW CYCLE FATIGUE OF FERRITIC DUCTILE CAST IRON WITH ALLOYING NICKEL Hana Tesaová a Martin Petrenec b Bohumil Pacal a

Více

POROVNÁNÍ CHARAKTERISTIK NÍZKOCYKLOVÉ ÚNAVY LITÝCH NIKLOVÝCH SUPERSLITIN INCONEL 713LC A INCONEL 792-5A

POROVNÁNÍ CHARAKTERISTIK NÍZKOCYKLOVÉ ÚNAVY LITÝCH NIKLOVÝCH SUPERSLITIN INCONEL 713LC A INCONEL 792-5A POROVNÁNÍ CHARAKTERISTIK NÍZKOCYKLOVÉ ÚNAVY LITÝCH NIKLOVÝCH SUPERSLITIN INCONEL 713LC A INCONEL 792-5A COMPARISON OF LOW CYCLE FATIGUE CHARACTERISTICS OF CAST NICKEL BASE SUPERALLOYS INCONEL 713LC AND

Více

Únava materiálu. únavového zatěžování. 1) Úvod. 2) Základní charakteristiky. 3) Křivka únavového života. 4) Etapy únavového života

Únava materiálu. únavového zatěžování. 1) Úvod. 2) Základní charakteristiky. 3) Křivka únavového života. 4) Etapy únavového života Únava materiálu 1) Úvod 2) Základní charakteristiky únavového zatěžování 3) Křivka únavového života 4) Etapy únavového života 5) Klíčové vlivy na únavový život 1 Degradace vlastností materiálu za provozu

Více

IOK L. Rozlívka 1, M. Vlk 2, L. Kunz 3, P. Zavadilová 3. Materiál. Institut ocelových konstrukcí, s.r.o

IOK L. Rozlívka 1, M. Vlk 2, L. Kunz 3, P. Zavadilová 3. Materiál. Institut ocelových konstrukcí, s.r.o IOK ÚNAVOVÉ ZKOUŠKY PATINUJÍCÍ OCELI L. Rozlívka 1, M. Vlk 2, L. Kunz 3, P. Zavadilová 3 1 Institut ocelových konstrukcí, s.r.o 2 VUT Brno, Fakulta strojního inženýrství 3 Ústav fyziky materiálů AVČR Seminář

Více

VÝZKUM MECHANICKÝCH VLASTNOSTÍ A STRUKTURNÍ STABILITY SUPERSLITINY NA BÁZI NIKLU DAMERON. Karel Hrbáček a

VÝZKUM MECHANICKÝCH VLASTNOSTÍ A STRUKTURNÍ STABILITY SUPERSLITINY NA BÁZI NIKLU DAMERON. Karel Hrbáček a VÝZKUM MECHANICKÝCH VLASTNOSTÍ A STRUKTURNÍ STABILITY SUPERSLITINY NA BÁZI NIKLU DAMERON. Karel Hrbáček a Božena Podhorná b Vítězslav Musil a Antonín Joch a a První brněnská strojírna Velká Bíteš, a.s.,

Více

NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha

NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL Ladislav Kander Karel Matocha VÍTKOVICE Výzkum a vývoj, spol s r.o., Pohraniční 31, 706 02 Ostrava

Více

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálových věd a inženýrství. Ing. Pavel Gejdoš

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálových věd a inženýrství. Ing. Pavel Gejdoš VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálových věd a inženýrství Ing. Pavel Gejdoš ÚNAVOVÉ CHOVÁNÍ HOŘČÍKOVÝCH SLITIN AZ31 A AZ61 FATIGUE BEHAVIOUR OF AZ31 AND AZ61 MAGNESIUM

Více

Centrum kompetence automobilového průmyslu Josefa Božka - AutoSympo a Kolokvium Božek 2014, Roztoky -

Centrum kompetence automobilového průmyslu Josefa Božka - AutoSympo a Kolokvium Božek 2014, Roztoky - WP14: Vývoj pokročilých metod hodnocení nízkocyklové únavy při teplotním zatěžování. Vedoucí konsorcia podílející se na pracovním balíčku FS ČVUT v Praze, zodpov. osoba Doc. Ing. Miroslav Španiel, CSc.

Více

VÝVOJ TECHNOLOGIE PRESNÉHO LITÍ LOPATEK PLYNOVÝCH TURBÍN DEVELOPMENT OF PRECISE CASTING TECHNOLOGY FOR GAS TURBINE BLADES

VÝVOJ TECHNOLOGIE PRESNÉHO LITÍ LOPATEK PLYNOVÝCH TURBÍN DEVELOPMENT OF PRECISE CASTING TECHNOLOGY FOR GAS TURBINE BLADES METAL 2004 Hradec nad Moravicí VÝVOJ TECHNOLOGIE PRESNÉHO LITÍ LOPATEK PLYNOVÝCH TURBÍN DEVELOPMENT OF PRECISE CASTING TECHNOLOGY FOR GAS TURBINE BLADES Karel Hrbácek a Božena Podhorná b Antonín Joch a

Více

MECHANICKÉ VLASTNOSTI A STRUKTURNÍ STABILITA LITÝCH NIKLOVÝCH SLITIN PO DLOUHODOBÉM ÚČINKU TEPLOTY

MECHANICKÉ VLASTNOSTI A STRUKTURNÍ STABILITA LITÝCH NIKLOVÝCH SLITIN PO DLOUHODOBÉM ÚČINKU TEPLOTY MECHANICKÉ VLASTNOSTI A STRUKTURNÍ STABILITA LITÝCH NIKLOVÝCH SLITIN PO DLOUHODOBÉM ÚČINKU TEPLOTY MECHANICAL PROPERTIES AND STRUCTURAL STABILITY OF CAST NICKEL ALLOYS AFTER LONG-TERM INFLUENCE OF TEMPERATURE

Více

OVLIVNĚNÍ CREEPOVÉHO CHOVÁNÍ STRUKTURNÍMI DEFEKTY U Mg SLITINY AZ91 LITÉ DO PÍSKU

OVLIVNĚNÍ CREEPOVÉHO CHOVÁNÍ STRUKTURNÍMI DEFEKTY U Mg SLITINY AZ91 LITÉ DO PÍSKU OVLIVNĚNÍ CREEPOVÉHO CHOVÁNÍ STRUKTURNÍMI DEFEKTY U Mg SLITINY AZ91 LITÉ DO PÍSKU INFLUENCE OF STRUCTURAL DEFECTS ON THE CREEP BEHAVIOUR OF A SAND-CAST ALLOY AZ91 František Hnilica a Vladivoj Očenášek

Více

Jméno: St. skupina: Datum cvičení: Autor cvičení: Doc. Ing. Stanislav Věchet, CSc., Ing. Petr Liškutín, Ing. Martin Petrenec,

Jméno: St. skupina: Datum cvičení: Autor cvičení: Doc. Ing. Stanislav Věchet, CSc., Ing. Petr Liškutín, Ing. Martin Petrenec, BUM - 7 Únava materiálu Jméno: St. skupina: Datum cvičení: Autor cvičení: Doc. Ing. Stanislav Věchet, CSc., Ing. Petr Liškutín, Ing. Martin Petrenec, Úkoly k řešení 1. Vysvětlete stručně co je únava materiálu.

Více

VÝVOJ TECHNOLOGIE PŘESNÉHO LITÍ ČÁSTÍ ZE SUPERSLITIN, POUŽÍVANÝCH VE SKLÁŘSKÉM PRŮMYSLU.

VÝVOJ TECHNOLOGIE PŘESNÉHO LITÍ ČÁSTÍ ZE SUPERSLITIN, POUŽÍVANÝCH VE SKLÁŘSKÉM PRŮMYSLU. VÝVOJ TECHNOLOGIE PŘESNÉHO LITÍ ČÁSTÍ ZE SUPERSLITIN, POUŽÍVANÝCH VE SKLÁŘSKÉM PRŮMYSLU. Karel Hrbáček a JIŘÍ KUDRMAN b ANTONÍN JOCH a BOŽENA PODHORNÁ b a První brněnská strojírna Velká Bíteš,a.s., Vlkovská

Více

ÚNAVOVÉ VLASTNOSTI OCELI EUROFER VYVÍJENÉ PRO FÚZNÍ ENERGETIKU FATIGUE PROPERTIES OF EUROFER STEEL DEVELOPED FOR FUSION APPLICATION

ÚNAVOVÉ VLASTNOSTI OCELI EUROFER VYVÍJENÉ PRO FÚZNÍ ENERGETIKU FATIGUE PROPERTIES OF EUROFER STEEL DEVELOPED FOR FUSION APPLICATION ÚNAVOVÉ VLASTNOSTI OCELI EUROFER VYVÍJENÉ PRO FÚZNÍ ENERGETIKU FATIGUE PROPERTIES OF EUROFER STEEL DEVELOPED FOR FUSION APPLICATION Ivo Kuběna, Tomáš Kruml, Pavel Hutař, Luboš Náhlík, Stanislav Seitl,

Více

VÝZKUM MOŽNOSTÍ ZVÝŠENÍ ŽIVOTNOSTI LOŽISEK CESTOU POVRCHOVÝCH ÚPRAV

VÝZKUM MOŽNOSTÍ ZVÝŠENÍ ŽIVOTNOSTI LOŽISEK CESTOU POVRCHOVÝCH ÚPRAV VÝZKUM MOŽNOSTÍ ZVÝŠENÍ ŽIVOTNOSTI LOŽISEK CESTOU POVRCHOVÝCH ÚPRAV RESEARCH INTO POSSIBILITY OF INCREASING SERVICE LIFE OF BEARINGS VIA SURFACE TREATMENT Zdeněk Spotz a Jiří Švejcar a Vratislav Hlaváček

Více

VLIV PODMÍNEK ZATĚŽOVÁNÍ NA SUBSTRUKTURU LITÉ SLITINY INCONEL 713 LC. Tomáš Podrábský a Martin Petrenec b Karel Němec a Karel Hrbáček a

VLIV PODMÍNEK ZATĚŽOVÁNÍ NA SUBSTRUKTURU LITÉ SLITINY INCONEL 713 LC. Tomáš Podrábský a Martin Petrenec b Karel Němec a Karel Hrbáček a VLIV PODMÍNEK ZATĚŽOVÁNÍ NA SUBSTRUKTURU LITÉ SLITINY INCONEL 713 LC Tomáš Podrábský a Martin Petrenec b Karel Němec a Karel Hrbáček a a VUT FSI Brno, Technická 2, 616 69 Brno, ČR, e-mail: podrabsky@umi.fme.vutbr.cz

Více

Wöhlerova křivka (uhlíkové oceli výrazná mez únavy)

Wöhlerova křivka (uhlíkové oceli výrazná mez únavy) Únava 1. Úvod Mezním stavem únava je definován stav, kdy v důsledku působení časově proměnných zatížení dojde k poruše funkční způsobilosti konstrukce či jejího elementu. Charakteristické pro tento proces

Více

Srovnání cyklických vlastností Al a Mg slitin z hlediska vybraných NDT postupů

Srovnání cyklických vlastností Al a Mg slitin z hlediska vybraných NDT postupů Medzinárodná konferencia Defektoskopia 2009 Srovnání cyklických vlastností Al a Mg slitin z hlediska vybraných NDT postupů Petr Liškutín Pavel Mazal František Vlašic Obsah úvod charakteristiky Al a Mg

Více

12. Únavové šíření trhliny. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík

12. Únavové šíření trhliny. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík Únava a lomová mechanika Proces únavového porušení Iniciace únavové trhliny v krystalu Cu (60 000 cyklů při 20 C) (převzato z [Suresh 2006]) Proces únavového porušení Jednotlivé stádia únavového poškození:

Více

Využítí niklových superslitin příklady výzkumu a výroby v ČR

Využítí niklových superslitin příklady výzkumu a výroby v ČR Konference JuveMatter 2011 Využítí niklových superslitin příklady výzkumu a výroby v ČR Klepnutím lze upravit styl předlohy podnadpisů. Jiří ZÝKA UJP PRAHA, a. s. Úvod Niklové superslitiny zvláštní třída

Více

Doba žíhání [h]

Doba žíhání [h] VÝVOJ TECHNOLOGIE PŘESNÉHO LITÍ ŽÁROVÝCH ČÁSTÍ NOVĚ VYVUTÉHO TURBÍNOVÉHO MOTORU TJ 100 DEVELOPMENT OF PRECISION CASTG PROCESS FOR REFRACTORY PARTS OF A NEWLY DEVELOPED TJ 100 TURBOJET ENGE Karel Hrbáček

Více

- 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI

- 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI - 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI Ing. K. Šplíchal, Ing. R. Axamit^RNDr. J. Otruba, Prof. Ing. J. Koutský, DrSc, ÚJV Řež 1. Úvod Rozvoj trhlin za účasti koroze v materiálech

Více

Pojednání ke státní doktorské zkoušce. Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE

Pojednání ke státní doktorské zkoušce. Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE Pojednání ke státní doktorské zkoušce Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE autor: Ing. školitel: doc. Ing. Pavel MAZAL CSc. 2 /18 OBSAH Úvod Vymezení řešení problematiky

Více

Pojednání ke státní doktorské zkoušce. Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE

Pojednání ke státní doktorské zkoušce. Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE Pojednání ke státní doktorské zkoušce Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE autor: Ing. školitel: doc. Ing. Pavel MAZAL CSc. 2 /18 OBSAH Úvod Vymezení řešení problematiky

Více

Výzkumné centrum spalovacích motorů a automobilů Josefa Božka - Kolokvium Božek 2010, Praha 7.12.2011 -

Výzkumné centrum spalovacích motorů a automobilů Josefa Božka - Kolokvium Božek 2010, Praha 7.12.2011 - 53A107 Systematický výzkum vlastností vybraného konstrukčního materiálu (litina, slitiny lehkých kovů) typického pro teplotně exponované díly motoru (hlava, blok, skříně turbodmychadla ) s ohledem na kombinované

Více

Vlastnosti a zkoušení materiálů. Přednáška č.9 Plasticita a creep

Vlastnosti a zkoušení materiálů. Přednáška č.9 Plasticita a creep Vlastnosti a zkoušení materiálů Přednáška č.9 Plasticita a creep Vliv teploty na chování materiálu 1. Teplotní roztažnost L = L α T ( x) dl 2. Závislost modulu pružnosti na teplotě: Modul pružnosti při

Více

Fakulta strojního inženýrství VUT v Brně Ústav konstruování. KONSTRUOVÁNÍ STROJŮ strojní součásti. Přednáška 2

Fakulta strojního inženýrství VUT v Brně Ústav konstruování. KONSTRUOVÁNÍ STROJŮ strojní součásti. Přednáška 2 Fakulta strojního inženýrství VUT v Brně Ústav konstruování KONSTRUOVÁNÍ STROJŮ strojní součásti Přednáška 2 Porušování při cyklickém zatěžování All machine and structural designs are problems in fatigue

Více

Požadavky na technické materiály

Požadavky na technické materiály Základní pojmy Katedra materiálu, Strojní fakulta Technická univerzita v Liberci Základy materiálového inženýrství pro 1. r. Fakulty architektury Doc. Ing. Karel Daďourek, 2010 Rozdělení materiálů Požadavky

Více

KONSTITUČNÍ VZTAHY. 1. Tahová zkouška

KONSTITUČNÍ VZTAHY. 1. Tahová zkouška 1. Tahová zkouška Tahová zkouška se provádí dle ČSN EN ISO 6892-1 (aktualizována v roce 2010) Je nejčastější mechanickou zkouškou kovových materiálů. Zkoušky se realizují na trhacích strojích, kde se zkušební

Více

Nauka o materiálu. Přednáška č.5 Základy lomové mechaniky

Nauka o materiálu. Přednáška č.5 Základy lomové mechaniky Nauka o materiálu Přednáška č.5 Základy lomové mechaniky Způsoby stanovení napjatosti a deformace Využívají se tři přístupy: 1. Analytický - jen jednoduché geometrie těles - vždy za jistých zjednodušujících

Více

ZKOUŠKY MECHANICKÝCH. Mechanické zkoušky statické a dynamické

ZKOUŠKY MECHANICKÝCH. Mechanické zkoušky statické a dynamické ZKOUŠKY MECHANICKÝCH VLASTNOSTÍ MATERIÁLŮ Mechanické zkoušky statické a dynamické Úvod Vlastnosti materiálu, lze rozdělit na: fyzikální a fyzikálně-chemické; mechanické; technologické. I. Mechanické vlastnosti

Více

Nelineární problémy a MKP

Nelineární problémy a MKP Nelineární problémy a MKP Základní druhy nelinearit v mechanice tuhých těles: 1. materiálová (plasticita, viskoelasticita, viskoplasticita,...) 2. geometrická (velké posuvy a natočení, stabilita konstrukcí)

Více

VLIV STRUKTURNÍCH VAD NA ÚNAVOVÉ CHOVÁNÍ Mg SLITINY AZ91 LITÉ DO PÍSKU

VLIV STRUKTURNÍCH VAD NA ÚNAVOVÉ CHOVÁNÍ Mg SLITINY AZ91 LITÉ DO PÍSKU VLIV STRUKTURNÍCH VAD NA ÚNAVOVÉ CHOVÁNÍ Mg SLITINY AZ91 LITÉ DO PÍSKU EFFECT OF STRUCTURAL DEFECTS ON THE FATIGUE BEHAVIOUR OF SAND-CAST Mg ALLOY AZ91 Hnilica František a), Ocenášek Vladivoj b) UJP PRAHA

Více

Test A 100 [%] 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná.

Test A 100 [%] 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná. Test A 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná. 2. Co je to µ? - Poissonův poměr µ poměr poměrného příčného zkrácení k poměrnému podélnému prodloužení v oblasti pružných

Více

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálového inženýrství. Ing. Libor Pantělejev

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálového inženýrství. Ing. Libor Pantělejev VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálového inženýrství Ing. Libor Pantělejev CYKLICKÁ PLASTICITA ZA VYSOKÝCH STŘEDNÍCH NAPĚTÍ CYCLIC PLASTICITY AT HIGH MEAN STRESSES

Více

Kumulace poškození termoplastického laminátu C/PPS při cyklickém zatížení a jeho posuzování

Kumulace poškození termoplastického laminátu C/PPS při cyklickém zatížení a jeho posuzování Kumulace poškození termoplastického laminátu C/PPS při cyklickém zatížení a jeho posuzování Jiří Minster, Martin Šperl, ÚTAM AV ČR, v. v. i., Praha Jaroslav Lukeš, FS ČVUT v Praze Motivace a obsah přednášky

Více

VÝZKUM A VÝVOJ TECHNOLOGIE PŘESNÉHO LITÍ OBĚŽNÝCH KOL A STATOROVÝCH ČÁSTÍ TURBODMYCHADEL NOVÉ GENERACE

VÝZKUM A VÝVOJ TECHNOLOGIE PŘESNÉHO LITÍ OBĚŽNÝCH KOL A STATOROVÝCH ČÁSTÍ TURBODMYCHADEL NOVÉ GENERACE VÝZKUM A VÝVOJ TECHNOLOGIE PŘESNÉHO LITÍ OBĚŽNÝCH KOL A STATOROVÝCH ČÁSTÍ TURBODMYCHADEL NOVÉ GENERACE R&D OF THE PROCESS OF PRECISION CASTING OF IMPELLER WHEELS AND STATOR PARTS OF A NEW GENERATION OF

Více

VLASTNOSTI NiCrW SLITIN BĚHEM DLOUHODOBÉHO ŽÍHÁNÍ. PROPERTIES OF NiCrW ALLOYS DURING LONG-RUN HIGH- TEMPERATURE ANNEALING

VLASTNOSTI NiCrW SLITIN BĚHEM DLOUHODOBÉHO ŽÍHÁNÍ. PROPERTIES OF NiCrW ALLOYS DURING LONG-RUN HIGH- TEMPERATURE ANNEALING VLASTNOSTI NiCrW SLITIN BĚHEM DLOUHODOBÉHO ŽÍHÁNÍ PROPERTIES OF NiCrW ALLOYS DURING LONG-RUN HIGH- TEMPERATURE ANNEALING Jiří Kudrman a Božena Podhorná a Karel Hrbáček b Václav Sklenička c a ) Škoda-ÚJP,

Více

ANALÝZA CREEPOVÝCH ZKOUŠEK SLITINY IN 792-5A CREEP PROPERTIES/TEST ANALYSIS OF IN 792-5A ALLOY. Jiří Zýka a Karel Hrbáček b Václav Sklenička c

ANALÝZA CREEPOVÝCH ZKOUŠEK SLITINY IN 792-5A CREEP PROPERTIES/TEST ANALYSIS OF IN 792-5A ALLOY. Jiří Zýka a Karel Hrbáček b Václav Sklenička c ANALÝZA CREEPOVÝCH ZKOUŠEK SLITINY IN 792-5A CREEP PROPERTIES/TEST ANALYSIS OF IN 792-5A ALLOY Jiří Zýka a Karel Hrbáček b Václav Sklenička c a UJP PRAHA a.s., Nad Kamínkou 1345, 15600, Praha 5 Zbraslav,

Více

5. Únava Zatížení při únavě, Wöhlerův přístup a lomová mechanika, únosnost, vliv vrubů, kumulace poškození, přístup podle Eurokódu.

5. Únava Zatížení při únavě, Wöhlerův přístup a lomová mechanika, únosnost, vliv vrubů, kumulace poškození, přístup podle Eurokódu. 5. Únava Zatížení při únavě, Wöhlerův přístup a lomová mechanika, únosnost, vliv vrubů, kumulace poškození, přístup podle Eurokódu. K poškození únavou dochází při zatížení výrazně proměnném s časem. spolehlivost

Více

2. Mezní stavy. MS porušení

2. Mezní stavy. MS porušení p02 1 2. Mezní stavy V kapitole 6. Zatížení tělesa jsou mezi různými zatěžovacími stavy zavedeny stavy přechodové a mezní jako stavy, v nichž je částečně nebo úplně a dočasně nebo trvale znemožněna funkce

Více

MECHANISMY ÚNAVOVÉHO POŠKOZENÍ NIKLOVÉ SUPERSLITINY INCONEL 713LC ZA TEPLOTY 800 C FATIGUE FAILURE MECHANISM OF NICKEL-BASED SUPERALLOY INCONEL 713LC

MECHANISMY ÚNAVOVÉHO POŠKOZENÍ NIKLOVÉ SUPERSLITINY INCONEL 713LC ZA TEPLOTY 800 C FATIGUE FAILURE MECHANISM OF NICKEL-BASED SUPERALLOY INCONEL 713LC VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND

Více

HODNOCENÍ MIKROSTRUKTURY A VLASTNOSTÍ ODLITKŮ ZE SLITINY AZ91HP EVALUATION OF MICROSTRUCTURE AND PROPERTIES OF SAND CAST AZ91HP MAGNESIUM ALLOY

HODNOCENÍ MIKROSTRUKTURY A VLASTNOSTÍ ODLITKŮ ZE SLITINY AZ91HP EVALUATION OF MICROSTRUCTURE AND PROPERTIES OF SAND CAST AZ91HP MAGNESIUM ALLOY HODNOCENÍ MIKROSTRUKTURY A VLASTNOSTÍ ODLITKŮ ZE SLITINY AZ91HP EVALUATION OF MICROSTRUCTURE AND PROPERTIES OF SAND CAST AZ91HP MAGNESIUM ALLOY Vít Janík a,b, Eva Kalabisová b, Petr Zuna a, Jakub Horník

Více

ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC

ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC Sborník str. 392-400 ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC Antonín Kříž Výzkumné centrum kolejových vozidel, ZČU v Plzni,Univerzitní 22, 306 14, Česká republika, kriz@kmm.zcu.cz Požadavky kladené dnešními

Více

Pevnost a životnost Jur III

Pevnost a životnost Jur III 1/48 Pevnost a životnost Jur III Milan Růžička, Josef Jurenka, Zbyněk Hrubý Poděkování: Děkuji prof. Ing. Jiřímu Kunzovi, CSc za laskavé svolení s využitím některých obrázků z jeho knihy Aplikovaná lomová

Více

Analýza zkušebních rychlostí podle EN ISO

Analýza zkušebních rychlostí podle EN ISO Intelligent testing Analýza zkušebních rychlostí podle EN ISO 6892-1 Tále, duben MMXVII Stanislav Korčák Novinky v oblasti skúšobnictva, Tále 2017 Obsah Zkoušení tahem - základní zkušební metoda Pár veselých

Více

TEPELNÉ ZPRACOVÁNÍ, MECHANICKÉ VLASTNOSTI A STRUKTURNÍ STABILITA PERSPEKTIVNÍCH LITÝCH NIKLOVÝCH SUPERSLITIN

TEPELNÉ ZPRACOVÁNÍ, MECHANICKÉ VLASTNOSTI A STRUKTURNÍ STABILITA PERSPEKTIVNÍCH LITÝCH NIKLOVÝCH SUPERSLITIN TEPELNÉ ZPRACOVÁNÍ, MECHANICKÉ VLASTNOSTI A STRUKTURNÍ STABILITA PERSPEKTIVNÍCH LITÝCH NIKLOVÝCH SUPERSLITIN HEAT TREATMENT, MECHANICAL PROPERTIES AND STRUKTURE STABILITY OF PROMISING NIKEL SUPERALLOYS

Více

DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ

DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ Josef ČMAKAL, Jiří KUDRMAN, Ondřej BIELAK * ), Richard Regazzo ** ) UJP PRAHA a.s., * ) BiSAFE s.r.o., **

Více

Pevnost a životnost Jur III

Pevnost a životnost Jur III 1/48 Pevnost a životnost Jur III Milan Růžička, Josef Jurenka, Zbyněk Hrubý Poděkování: Děkuji prof. Ing. Jiřímu Kunzovi, CSc za laskavé svolení s využitím některých obrázků z jeho knihy Aplikovaná lomová

Více

Zkoušení kompozitních materiálů

Zkoušení kompozitních materiálů Ivan Jeřábek Ústav letadlové techniky FS ČVUT v Praze 1 Zkoušky materiálových charakteristik Zkouška kompozitních konstrukcí 2 Zkoušen ení kompozitních materiálů Definice zkoušky definice vstupu a výstupu:

Více

Nové zkoušky potrubních systémů z PE na odolnost pomalému šíření trhliny (SČZL 2017)

Nové zkoušky potrubních systémů z PE na odolnost pomalému šíření trhliny (SČZL 2017) Nové zkoušky potrubních systémů z PE na odolnost pomalému šíření trhliny (SČZL 2017) AGENDA materiály PE pro potrubní systémy pomalé šíření trhliny zkoušky podle aktuálních EN a ISO norem PAS 1075 FNCT

Více

Integrita povrchu a její význam v praktickém využití

Integrita povrchu a její význam v praktickém využití Integrita povrchu a její význam v praktickém využití Možnosti měření a měřící metody Jiří Šimeček Měření zbytkových napětí - přímá - nepřímá Používají se metody: - mechanické (odleptávání) založené zejména

Více

DETERMINATION OF MECHANICAL AND ELASTO-PLASTIC PROPERTIES OF MATERIALS BY NANOINDENTATION METHODS

DETERMINATION OF MECHANICAL AND ELASTO-PLASTIC PROPERTIES OF MATERIALS BY NANOINDENTATION METHODS DETERMINATION OF MECHANICAL AND ELASTO-PLASTIC PROPERTIES OF MATERIALS BY NANOINDENTATION METHODS HODNOCENÍ MECHANICKÝCH A ELASTO-PLASTICKÝCH VLASTNOSTÍ MATERIÁLŮ VYUŽITÍM NANOINDENTACE Martin Vizina a

Více

CHEMICAL HETEROGENEITY OF REALISTIC TURBINE WHEEL AFTER EXPLOITATION AND AFTER CREEP TESTS

CHEMICAL HETEROGENEITY OF REALISTIC TURBINE WHEEL AFTER EXPLOITATION AND AFTER CREEP TESTS CHEMICAL HETEROGENEITY OF REALISTIC TURBINE WHEEL AFTER EXPLOITATION AND AFTER CREEP TESTS CHEMICKÁ MIKROHETEROGENITA REÁLNÉHO KOLA PO EXPLOATACI A PO CREEPOVÝCH ZKOUŠKÁCH Simona Pospíšilová Karel Stránský

Více

ÚVOD DO PROBLEMATIKY LOMOVÉ MECHANIKY KVAZIKŘEHKÝCH MATERIÁLŮ. Zbyněk Keršner Ústav stavební mechaniky FAST VUT v Brně

ÚVOD DO PROBLEMATIKY LOMOVÉ MECHANIKY KVAZIKŘEHKÝCH MATERIÁLŮ. Zbyněk Keršner Ústav stavební mechaniky FAST VUT v Brně ÚVOD DO PROBLEMATIKY LOMOVÉ MECHANIKY KVAZIKŘEHKÝCH MATERIÁLŮ Zbyněk Keršner Ústav stavební mechaniky FAST VUT v Brně 1 Motivace: trhliny v betonu mikrostruktura Vyhojování trhlin konstrukce Pražec po

Více

Doc. Ing. Jiří Kunz, CSc., Prof. Ing. Ivan Nedbal, CSc., Ing. Jan Siegl, CSc. Katedra materiálů FJFI ČVUT v Praze, Trojanova 13, Praha 2

Doc. Ing. Jiří Kunz, CSc., Prof. Ing. Ivan Nedbal, CSc., Ing. Jan Siegl, CSc. Katedra materiálů FJFI ČVUT v Praze, Trojanova 13, Praha 2 KUNZ, J. - NEDBAL, I. - SIEGL, J.: Vliv vodního prostředí a zvýšené teploty na únavové porušování austenitické oceli. In: Degradácia vlastností konštrukčných materiálov (VIII. celoštátna konferencia so

Více

STRUKTURNÍ A MECHANICKÉ CHARAKTERISTIKY NIKLOVÝCH LITIN S KULIČKOVÝM GRAFITEM

STRUKTURNÍ A MECHANICKÉ CHARAKTERISTIKY NIKLOVÝCH LITIN S KULIČKOVÝM GRAFITEM VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálových věd a inženýrství Ing. Hana Tesařová STRUKTURNÍ A MECHANICKÉ CHARAKTERISTIKY NIKLOVÝCH LITIN S KULIČKOVÝM GRAFITEM STRUCTURAL

Více

PLASTICKÉ VLASTNOSTI VYSOKOPEVNOSTNÍCH MATERIÁLŮ DĚLENÝCH NESTANDARDNÍMI TECHNOLOGIEMI

PLASTICKÉ VLASTNOSTI VYSOKOPEVNOSTNÍCH MATERIÁLŮ DĚLENÝCH NESTANDARDNÍMI TECHNOLOGIEMI PLASTICKÉ VLASTNOSTI VYSOKOPEVNOSTNÍCH MATERIÁLŮ DĚLENÝCH NESTANDARDNÍMI TECHNOLOGIEMI PLASTIC PROPERTIES OF HIGH STRENGHT STEELS CUTTING BY SPECIAL TECHNOLOGIES Pavel Doubek a Pavel Solfronk a Michaela

Více

a VUT v Brně, Fakulta strojního inženýrství, Technická 2896/2,Brno , ČR,

a VUT v Brně, Fakulta strojního inženýrství, Technická 2896/2,Brno , ČR, VLIV ALITOSILITACE NA STRUKTURU A VLASTNOSTI LITÝCH NIKLOVÝCH SUPERSLITIN INFLUENCE OF Al-Si LAYER TO STRUCTURE AND PROPERTIES OF CAST Ni-BASED SUPERALLOYS Simona Pospíšilová a Tomáš Podrábský a Drahomíra

Více

, Hradec nad Moravicí ÚNAVOVÉ VLASTNOSTI AL SLITIN AA 2017, AA 2007 A AA2015

, Hradec nad Moravicí ÚNAVOVÉ VLASTNOSTI AL SLITIN AA 2017, AA 2007 A AA2015 ÚNAVOVÉ VLASTNOSTI AL SLITIN AA 2017, AA 7 A AA2015 FATIGUE PROPERTIES OF AL ALLOYS AA2017, AA7 AND AA2015 Jiří Faltus a), Eva Bendíková a), Jan Siegl b) a) VÚK Panenské Břežany, s.r.o. Panenské Břežany

Více

INFLUENCE OF HEAT RE-TREATMENT ON MECHANICAL AND FATIGUE PROPERTIES OF THIN SHEETS FROM AL-ALLOYS. Ivo Černý Dagmar Mikulová

INFLUENCE OF HEAT RE-TREATMENT ON MECHANICAL AND FATIGUE PROPERTIES OF THIN SHEETS FROM AL-ALLOYS. Ivo Černý Dagmar Mikulová VLIV TEPELNÉHO PŘEPRACOVÁNÍ NA MECHANICKÉ A ÚNAVOVÉ VLASTNOSTI TENKÝCH PLECHŮ Z AL-SLITIN INFLUENCE OF HEAT RE-TREATMENT ON MECHANICAL AND FATIGUE PROPERTIES OF THIN SHEETS FROM AL-ALLOYS Ivo Černý Dagmar

Více

Zkoušení kompozitních materiálů

Zkoušení kompozitních materiálů Zkoušení kompozitních materiálů Ivan Jeřábek Odbor letadel FS ČVUT v Praze 1 Zkoušen ení kompozitních materiálů Zkoušky materiálových charakteristik Zkouška kompozitních konstrukcí 2 Zkoušen ení kompozitních

Více

Dynamická únosnost a životnost Přednášky

Dynamická únosnost a životnost Přednášky Dynamická únosnost a životnost Přednášky Milan Růžička, Jan Papuga mechanika.fs.cvut.cz milan.ruzicka@fs.cvut.cz 1 Přednášky část 1 Základy únavové pevnosti Milan Růžička mechanika.fs.cvut.cz milan.ruzicka@fs.cvut.cz

Více

NAUKA O MATERIÁLU I. Zkoušky mechanické. Přednáška č. 04: Zkoušení materiálových vlastností I

NAUKA O MATERIÁLU I. Zkoušky mechanické. Přednáška č. 04: Zkoušení materiálových vlastností I NAUKA O MATERIÁLU I Přednáška č. 04: Zkoušení materiálových vlastností I Zkoušky mechanické Autor přednášky: Ing. Daniela ODEHNALOVÁ Pracoviště: TUL FS, Katedra materiálu ZKOUŠENÍ mechanických vlastností

Více

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIAL SCIENCES AND ENGENEERING

Více

VLIV OBSAHU NIKLU NA VLASTNOSTI LKG PO FERITIZAČNÍM ŽÍHÁNÍ EFFECT OF THE CONTENT OF NICKEL ON DI PROPERTIES AFTER FERRITIZATION ANNEALING

VLIV OBSAHU NIKLU NA VLASTNOSTI LKG PO FERITIZAČNÍM ŽÍHÁNÍ EFFECT OF THE CONTENT OF NICKEL ON DI PROPERTIES AFTER FERRITIZATION ANNEALING VLIV OBSAHU NIKLU NA VLASTNOSTI LKG PO FERITIZAČNÍM ŽÍHÁNÍ EFFECT OF THE CONTENT OF NICKEL ON DI PROPERTIES AFTER FERRITIZATION ANNEALING Hana Tesařová Bohumil Pacal Ondřej Man VUT-FSI-ÚMVI-OKM, Technická

Více

CYKLICKÁ VRYPOVÁ ZKOUŠKA PRO HODNOCENÍ VÝVOJE PORUŠENÍ A V APROXIMACI ZKOUŠKY OPOTŘEBENÍ. Markéta Podlahová, Ivo Štěpánek, Martin Hrdý

CYKLICKÁ VRYPOVÁ ZKOUŠKA PRO HODNOCENÍ VÝVOJE PORUŠENÍ A V APROXIMACI ZKOUŠKY OPOTŘEBENÍ. Markéta Podlahová, Ivo Štěpánek, Martin Hrdý CYKLICKÁ VRYPOVÁ ZKOUŠKA PRO HODNOCENÍ VÝVOJE PORUŠENÍ A V APROXIMACI ZKOUŠKY OPOTŘEBENÍ. Markéta Podlahová, Ivo Štěpánek, Martin Hrdý Západočeská univerzita v Plzni, Univerzitní 22, 306 14 Plzeň, ČR,

Více

Dynamická pevnost a životnost Přednášky

Dynamická pevnost a životnost Přednášky DPŽ 1 Dynamická pevnost a životnost Přednášky Milan Růžička, Josef Jurenka, Martin Nesládek, Jan Papuga mechanika.fs.cvut.cz milan.ruzicka@fs.cvut.cz DPŽ 2 Přednášky část 1 Základy únavové pevnosti Milan

Více

OPTIMALIZACE NÁVRHU CB VOZOVEK NA ZÁKLADĚ POČÍTAČOVÉHO A EXPERIMENTÁLNÍHO MODELOVÁNÍ. GAČR 103/09/1746 ( )

OPTIMALIZACE NÁVRHU CB VOZOVEK NA ZÁKLADĚ POČÍTAČOVÉHO A EXPERIMENTÁLNÍHO MODELOVÁNÍ. GAČR 103/09/1746 ( ) OPTIMALIZACE NÁVRHU CB VOZOVEK NA ZÁKLADĚ POČÍTAČOVÉHO A EXPERIMENTÁLNÍHO MODELOVÁNÍ. GAČR 103/09/1746 (2009 2011) Dílčí část projektu: Experiment zaměřený na únavové vlastnosti CB desek L. Vébr, B. Novotný,

Více

CREEP INTERMETALICKÉ SLITINY TiAl PRI VELMI MALÝCH RYCHLOSTECH DEFORMACE. CREEP OF INTERMETALLIC ALLOY TiAl AT VERY LOW STRAIN RATES

CREEP INTERMETALICKÉ SLITINY TiAl PRI VELMI MALÝCH RYCHLOSTECH DEFORMACE. CREEP OF INTERMETALLIC ALLOY TiAl AT VERY LOW STRAIN RATES CREEP INTERMETALICKÉ SLITINY TiAl PRI VELMI MALÝCH RYCHLOSTECH DEFORMACE CREEP OF INTERMETALLIC ALLOY TiAl AT VERY LOW STRAIN RATES Petr Marecek a Luboš Kloc b Jaroslav Fiala a a Faculty of Chemistry,

Více

Příloha č. 3 Technická specifikace

Příloha č. 3 Technická specifikace Příloha č. 3 Technická specifikace PŘÍSTROJ Dva creepové stroje pro měření, jeden creepový zkušební stroj pracující v rozmezí teplot od +150 do +1200 C a jeden creepový zkušební stroj pracující v rozmezí

Více

Institute of Physics of Materials

Institute of Physics of Materials Institute of Physics of Materials Academy of Sciences of the Czech Republic www.ipm.cz Žižkova 22, 616 62 Brno Vybrané projekty na kterých se ÚFM podílí: Projekty: www.ceitec.eu Vybrané projekty na kterých

Více

Provozní pevnost a životnost dopravní techniky. - úvod do předmětu

Provozní pevnost a životnost dopravní techniky. - úvod do předmětu Provozní pevnost a životnost dopravní techniky - úvod do předmětu doc. Ing. Miloslav Kepka, CSc. ZČU v Plzni, Fakulta strojní, Katedra konstruování strojů Provozní pevnost a životnost dopravní techniky

Více

ÚNAVOVÉ CHOVÁNÍ HOŘČÍKOVÝCH SLITIN AZ31 A AZ61

ÚNAVOVÉ CHOVÁNÍ HOŘČÍKOVÝCH SLITIN AZ31 A AZ61 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING

Více

Dynamická pevnost a životnost Přednášky

Dynamická pevnost a životnost Přednášky DPŽ 1 Dynamická pevnost a životnost Přednášky Milan Růžička, Josef Jurenka, Martin Nesládek, Jan Papuga mechanika.fs.cvut.cz milan.ruzicka@fs.cvut.cz DPŽ 2 Přednášky část 1 Základy únavové pevnosti Milan

Více

CREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON

CREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON METAL 9 9... 9, Hradec nad Moravicí CREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON Vlasák, T., Hakl, J., Čech, J., Sochor, J. SVUM a.s., Podnikatelská, 9 Praha 9,

Více

Úvod do únavového poškozování

Úvod do únavového poškozování 4. Historie 1923 Palmgren Kumulativní poškození 1949 Irwin 1957 Irwin K-koncepce Historie r. 1843 Rankine hovoří o krystalizaci materiálu během opakovaného zatěžování, díky níž se materiál stává křehkým.

Více

Analýza vad odlitků víka diferenciálu. Konference studentské tvůrčí činnosti STČ 2008

Analýza vad odlitků víka diferenciálu. Konference studentské tvůrčí činnosti STČ 2008 Analýza vad odlitků víka diferenciálu Konference studentské tvůrčí činnosti STČ 8 V Praze, dne 7.4.8 Petr Švácha 1.Anotace: Analýza možných důvodů vysokého výskytu vad tlakově litého odlitku. 2.Úvod: Práce

Více

VLIV ZPŮSOBŮ OHŘEVU NA TEPLOTNÍ DEGRADACI TENKÝCH OTĚRUVZDORNÝCH PVD VRSTEV ZJIŠŤOVANÝCH POMOCÍ VYBRANÝCH METOD

VLIV ZPŮSOBŮ OHŘEVU NA TEPLOTNÍ DEGRADACI TENKÝCH OTĚRUVZDORNÝCH PVD VRSTEV ZJIŠŤOVANÝCH POMOCÍ VYBRANÝCH METOD 23. 25.11.2010, Jihlava, Česká republika VLIV ZPŮSOBŮ OHŘEVU NA TEPLOTNÍ DEGRADACI TENKÝCH OTĚRUVZDORNÝCH PVD VRSTEV ZJIŠŤOVANÝCH POMOCÍ VYBRANÝCH METOD Ing.Petr Beneš Ph.D. Doc.Dr.Ing. Antonín Kříž Katedra

Více

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie)

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti (Charpy, TNDT) iii. Lineárně-elastická elastická

Více

Minule vazebné síly v látkách

Minule vazebné síly v látkách MTP-2-kovy Minule vazebné síly v látkách Kuličkový model polykrystalu kovu 1. Vakance 2. Když se povede divakance, je vidět, oč je pohyblivější než jednovakance 3. Nejzávažnější je ovšem prezentování zrn

Více

PROBLEMS DURING ROLLING OF FeNi TYPE ALLOYS. Stanislav Němeček a,b Pavel Podaný b Jaroslav Tuček c Tomáš Mužík a Josef Macháček c Čestmír Kahovec c

PROBLEMS DURING ROLLING OF FeNi TYPE ALLOYS. Stanislav Němeček a,b Pavel Podaný b Jaroslav Tuček c Tomáš Mužík a Josef Macháček c Čestmír Kahovec c PROBLÉMY PŘI VÁLCOVÁNÍ SLITIN TYPU FeNi PROBLEMS DURING ROLLING OF FeNi TYPE ALLOYS Stanislav Němeček a,b Pavel Podaný b Jaroslav Tuček c Tomáš Mužík a Josef Macháček c Čestmír Kahovec c a MATEX PM, s.r.o.,

Více

Identifikace materiálových parametrů Vybraných modelů plasticity

Identifikace materiálových parametrů Vybraných modelů plasticity Teorie plasticity 1. VŠB TECHNICKÁ UNIVERZITA OSTRAVA FAKULTA STROJNÍ KATEDRA PRUŽNOSTI A PEVNOSTI 17.listopadu 15, 708 33 Ostrava - Poruba Identifikace materiálových parametrů Vybraných modelů plasticity

Více

2 MECHANICKÉ VLASTNOSTI SKLA

2 MECHANICKÉ VLASTNOSTI SKLA 2 MECHANICKÉ VLASTNOSTI SKLA Pevnost skla reprezentující jeho mechanické vlastnosti nejčastěji bývá hlavním parametrem jeho využití. Nevýhodou skel je jejich poměrně nízká pevnost v tahu a rázu (pevnost

Více

Experimentální zjišťování charakteristik kompozitových materiálů a dílů

Experimentální zjišťování charakteristik kompozitových materiálů a dílů Experimentální zjišťování charakteristik kompozitových materiálů a dílů Dr. Ing. Roman Růžek Výzkumný a zkušební letecký ústav, a.s. Praha 9 Letňany ruzek@vzlu.cz Základní rozdělení zkoušek pro ověření

Více

ABSTRAKT ABSTRACT KLÍČOVÁ SLOVA. Vysoko-cyklová únava, únavová životnost, licí defekty KEYWORDS: High-cycle fatigue, fatigue life, casting defects

ABSTRAKT ABSTRACT KLÍČOVÁ SLOVA. Vysoko-cyklová únava, únavová životnost, licí defekty KEYWORDS: High-cycle fatigue, fatigue life, casting defects ABSTRAKT V diplomové práci byla zkoumána únavová odolnost materiálu MAR-M 247 při teplotách 650 C, 800 C a 900 C. Na základě dosažených výsledků byly zkonstruovány křivky životnosti (S/N křivky) a posuzován

Více

Číselné označování hliníku a jeho slitin dle ČSN EN 573 1:2005 ( )

Číselné označování hliníku a jeho slitin dle ČSN EN 573 1:2005 ( ) Číselné označování hliníku a jeho slitin dle ČSN EN 573 1:2005 (42 140 Označení musí být ve tvaru, jak uvedeno na Obr. č. 1, je složeno z číslic a písmen: Tabulka č. 1: Význam číslic v označení tvářeného

Více

b) Křehká pevnost 2. Podmínka max τ v Heigově diagramu a) Křehké pevnosti

b) Křehká pevnost 2. Podmínka max τ v Heigově diagramu a) Křehké pevnosti 1. Podmínka max τ a MOS v Mohrově rovině a) Plasticity ϭ K = ϭ 1 + ϭ 3 b) Křehké pevnosti (ϭ 1 κ R * ϭ 3 ) = ϭ Rt Ϭ red = max (ϭ 1, ϭ 1 - κ R * ϭ 3 ) MOS : max (ϭ 1, ϭ 1 - κ R * ϭ 3 ) = ϭ Rt a) Plasticita

Více

a UJP PRAHA a.s., Nad Kamínkou 1345, Praha Zbraslav, b PBS Velká Bíteš a.s. Vlkovská 279, Velká Bíteš,

a UJP PRAHA a.s., Nad Kamínkou 1345, Praha Zbraslav,   b PBS Velká Bíteš a.s. Vlkovská 279, Velká Bíteš, MECHANICKÉ VLASTNOSTI A STRUKTURNÍ STABILITA NIKLOVÉ SLITINY IN 792 5A MECHANICAL PROPERTIES AND STRUCTURE STABILITY OF PROMISING NIKCKEL ALLOY IN 792 5A Božena Podhorná a Jiří Kudrman a Karel Hrbáček

Více

Struktura a vlastnosti kovů I.

Struktura a vlastnosti kovů I. Struktura a vlastnosti kovů I. Vlastnosti fyzikální (teplota tání, měrný objem, moduly pružnosti) Vlastnosti elektrické (vodivost,polovodivost, supravodivost) Vlastnosti magnetické (feromagnetika, antiferomagnetika)

Více

Hru I. Milan RůžR. zbynek.hruby.

Hru I. Milan RůžR. zbynek.hruby. - Hru I 1/75 Dynamická pevnost a životnost Hru I Milan RůžR ůžička, Josef Jurenka,, Zbyněk k Hrubý zbynek.hruby hruby@fs.cvut.cz - Hru I /75 Literatura Růžička, M., Fidranský,, J. Pevnost a životnost letadel.

Více

VLIV TENKÉ VRSTVY TIN NA CHOVÁNÍ POVRCHU PŘI KONTAKTNÍ ÚNAVĚ. Dana Lisová, Roman Reindl, Ivo Štěpánek

VLIV TENKÉ VRSTVY TIN NA CHOVÁNÍ POVRCHU PŘI KONTAKTNÍ ÚNAVĚ. Dana Lisová, Roman Reindl, Ivo Štěpánek VLIV TENKÉ VRSTVY TIN NA CHOVÁNÍ POVRCHU PŘI KONTAKTNÍ ÚNAVĚ Dana Lisová, Roman Reindl, Ivo Štěpánek Západočeská univerzita v Plzni, Univerzitní 22, 306 14 Plzeň, ČR, ivo.stepanek@volny.cz Abstrakt Při

Více

8. Základy lomové mechaniky. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík

8. Základy lomové mechaniky. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík Únava a lomová mechanika Koncentrace napětí nesingulární koncentrátor napětí singulární koncentrátor napětí 1 σ = σ + a r 2 σ max = σ 1 + 2( / ) r 0 ; σ max Nekonečný pás s eliptickým otvorem [Pook 2000]

Více

ZPRACOVÁNÍ KOVOVÝCH MATERIÁLŮ SELEKTIVNÍM LASEROVÝM TAVENÍM ZA ZVÝŠENÝCH TEPLOT

ZPRACOVÁNÍ KOVOVÝCH MATERIÁLŮ SELEKTIVNÍM LASEROVÝM TAVENÍM ZA ZVÝŠENÝCH TEPLOT ZPRACOVÁNÍ KOVOVÝCH MATERIÁLŮ SELEKTIVNÍM LASEROVÝM TAVENÍM ZA ZVÝŠENÝCH TEPLOT Martin Malý, Ing. ÚSTAV KONSTRUOVÁNÍ Fakulta strojního inženýrství VUT v Brně V Brně, 26. 2. 2018 Obsah Motivace pro řešení

Více

Specializovaný MKP model lomu trámce

Specializovaný MKP model lomu trámce Structural and Physical Aspects of Civil Engineering, 2010 Specializovaný MKP model lomu trámce Tomáš Pail, Petr Frantík, Michal Štafa Technical University of Brno Faculty of Civil Engineering, Institute

Více

ÚSTAV KONSTRUOVÁNÍ - ÚK. Výzkumná skupina Únavové vlastnosti. FSI VUT v Brně Ústav konstruování Technická 2896/ Brno Česká republika

ÚSTAV KONSTRUOVÁNÍ - ÚK. Výzkumná skupina Únavové vlastnosti. FSI VUT v Brně Ústav konstruování Technická 2896/ Brno Česká republika ÚSTAV KONSTRUOVÁNÍ - ÚK Výzkumná skupina Únavové vlastnosti FSI VUT v Brně Ústav konstruování Technická 2896/2 616 69 Brno Česká republika http://uk.fme.vutbr.cz/ e-mail: uk@fme.vutbr.cz tel.: +420 5 4114

Více
