VÝROBA JEDNORÁZOVÝCH (NETRVALÝCH) FOREM

Rozměr: px
Začít zobrazení ze stránky:

Download "VÝROBA JEDNORÁZOVÝCH (NETRVALÝCH) FOREM"

Transkript

1 Mgr. Ladislav Blahuta Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada SLÉVÁRENSTVÍ, DUM č. 3

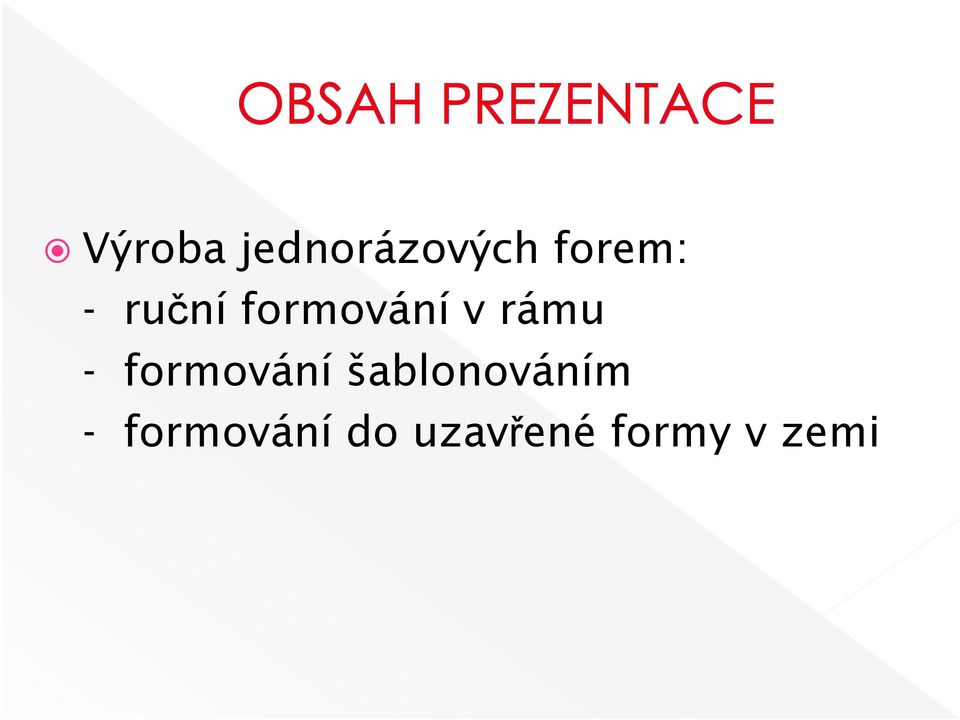

2 Výroba jednorázových forem: - ruční formování v rámu - formování šablonováním - formování do uzavřené formy v zemi

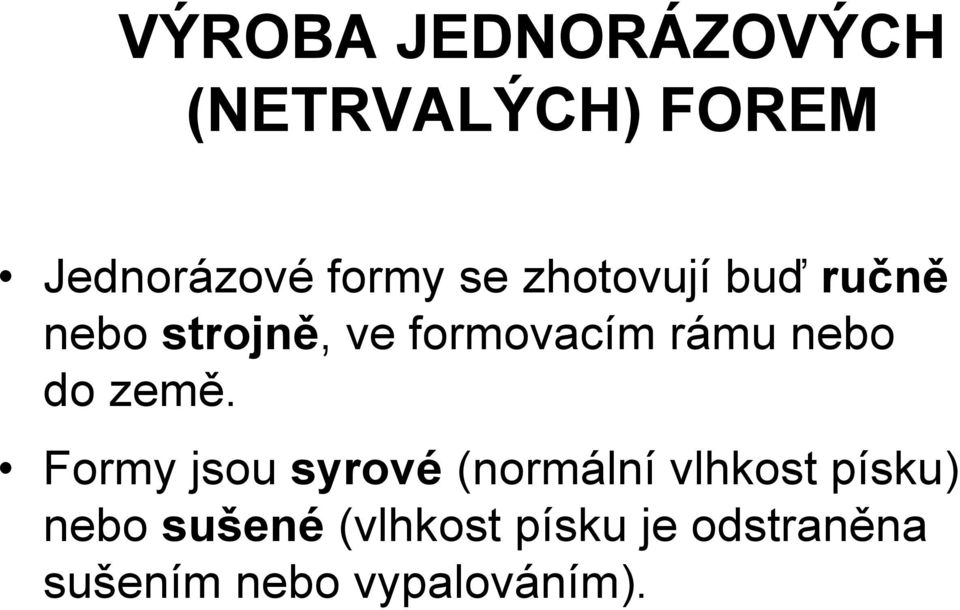

3 VÝROBA JEDNORÁZOVÝCH (NETRVALÝCH) FOREM Jednorázové formy se zhotovují buď ručně nebo strojně, ve formovacím rámu nebo do země. Formy jsou syrové (normální vlhkost písku) nebo sušené (vlhkost písku je odstraněna sušením nebo vypalováním).

4 1. Ruční formování v rámu Na očištěnou modelovou desku položí formíř spodní polovinu modelu spolu se spodním formovacím rámem. Povrch modelu popráší slévačským práškem. Model obsype modelovou směsí a upěchuje. Zbývající prostor v rámu vyplní výplňovou směsí a rovněž dobře upěchuje. Přebytečnou směs shrne ocelovým pravítkem a bodcem propíchá průduchy. Rám překlopí o 180o.

5 1. Ruční formování v rámu Spodní polovina slévárenského rámu

6 1. Ruční formování v rámu Formíř nasadí druhou polovinu modelu (se spojovacími čepy). Na dolní rám nasadí horní rám a oba spojí zaváděcími kolíky. Dělící rovinu posype dělícím práškem a model slévačským práškem. Umístí vtokové a výfukové kůly. Zaformuje horní polovinu formy. Napíchá průduchy, vytáhne kolíky pro vtok a výfuk, upraví vtokovou jamku a výfuk.

7 1. Ruční formování v rámu Zvedne horní polovinu modelu, vyjme model, formu opatří zářezy. Pokud má odlitek dutinu, vloží jádro. Horní polovinu slévárenského rámu opět sesadí se spodní polovinou rámu a zajistí sponami. Horní rám zatíží závažím, aby se nehýbal nebo ho nezvedl vztlak kovu. Může se začít odlévat.

8 1. Ruční formování v rámu Zhotovená forma

9 1. Ruční formování v rámu Surový odlitek

10 2. Formování šablonováním Při šablonování se zhuštění formovací směsi docílí pěchováním. Šablonou se odebírá část upěchované směsi tak, aby šablonovaný povrch získal tvar budoucího odlitku. Existuje šablonování: a) rotační svislé nebo vodorovné b) rovinné podélné nebo příčné.

11 2. Formování šablonováním Rotační šablonování Ve spodním rámu vnitřního povrchu

12 2. Formování šablonováním Rovinné šablonování 1 vodící lišty 2 šablony a) podélné b) příčné

13 3. Formování do uzavřené formy v zemi Použití pro velké modely. Zaformování se provádí ručně nebo pomocí šablon.

14 Jak se zhotovují jednorázové formy? 2. Jaké znáte formy podle vlhkosti? 1. Odpověď: 1. Jednorázové formy se zhotovují buď ručně nebo strojně, ve formovacím rámu nebo do země. 2. Formy jsou syrové (normální vlhkost písku) nebo sušené (vlhkost písku je odstraněna sušením nebo vypalováním).

15 3. Popište technologický postup ručního formování v rámu. Odpověď: Na očištěnou modelovou desku položí formíř spodní polovinu modelu spolu se spodním formovacím rámem. Povrch modelu popráší slévačským práškem. Model obsype modelovou směsí a upěchuje. Zbývající prostor v rámu vyplní výplňovou směsí a rovněž dobře upěchuje. Přebytečnou směs shrne ocelovým pravítkem a bodcem propíchá průduchy. Rám překlopí o 180o.

16 Formíř nasadí druhou polovinu modelu (se spojovacími čepy). Na dolní rám nasadí horní rám a oba spojí zaváděcími kolíky. Dělící rovinu posype dělícím práškem a model slévačským práškem. Umístí vtokové a výfukové kůly. Zaformuje horní polovinu formy. Napíchá průduchy, vytáhne kolíky pro vtok a výfuk, upraví vtokovou jamku a výfuk. Zvedne horní polovinu modelu, vyjme model, formu opatří zářezy.

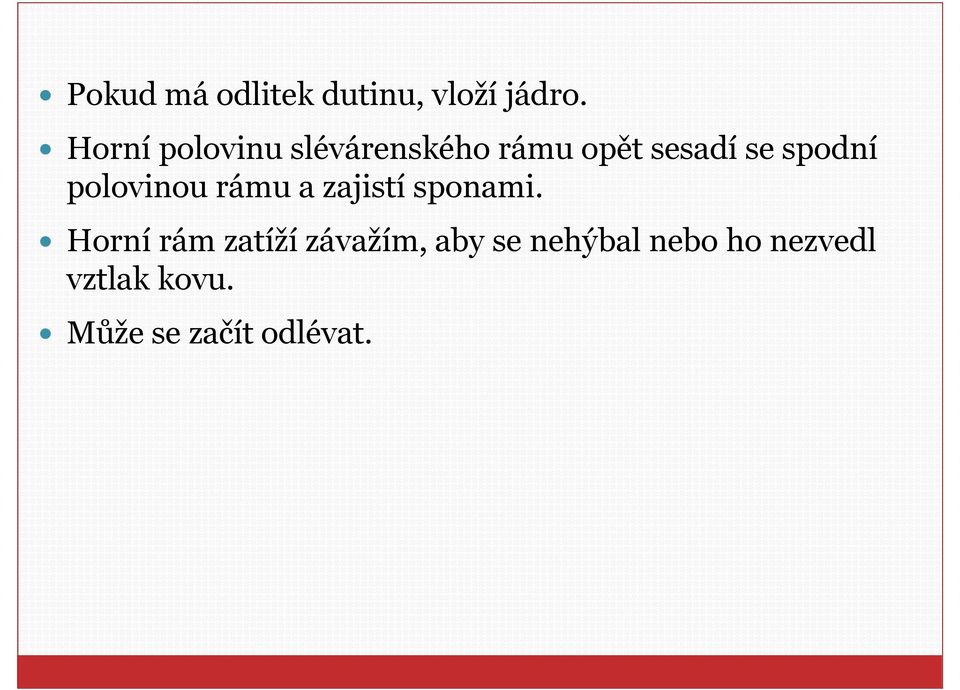

17 Pokud má odlitek dutinu, vloží jádro. Horní polovinu slévárenského rámu opět sesadí se spodní polovinou rámu a zajistí sponami. Horní rám zatíží závažím, aby se nehýbal nebo ho nezvedl vztlak kovu. Může se začít odlévat.

18 HLUCHÝ, M., KOLOUCH, J., PAŇÁK, R. Strojírenská technologie díl Polotovary a jejich technologičnost. Praha: Scientia, ISBN FRISCHHERZ, A., SKOP, P. Technologie zpracování kovů 1 Základní poznatky. Praha: SNTL, ISBN
