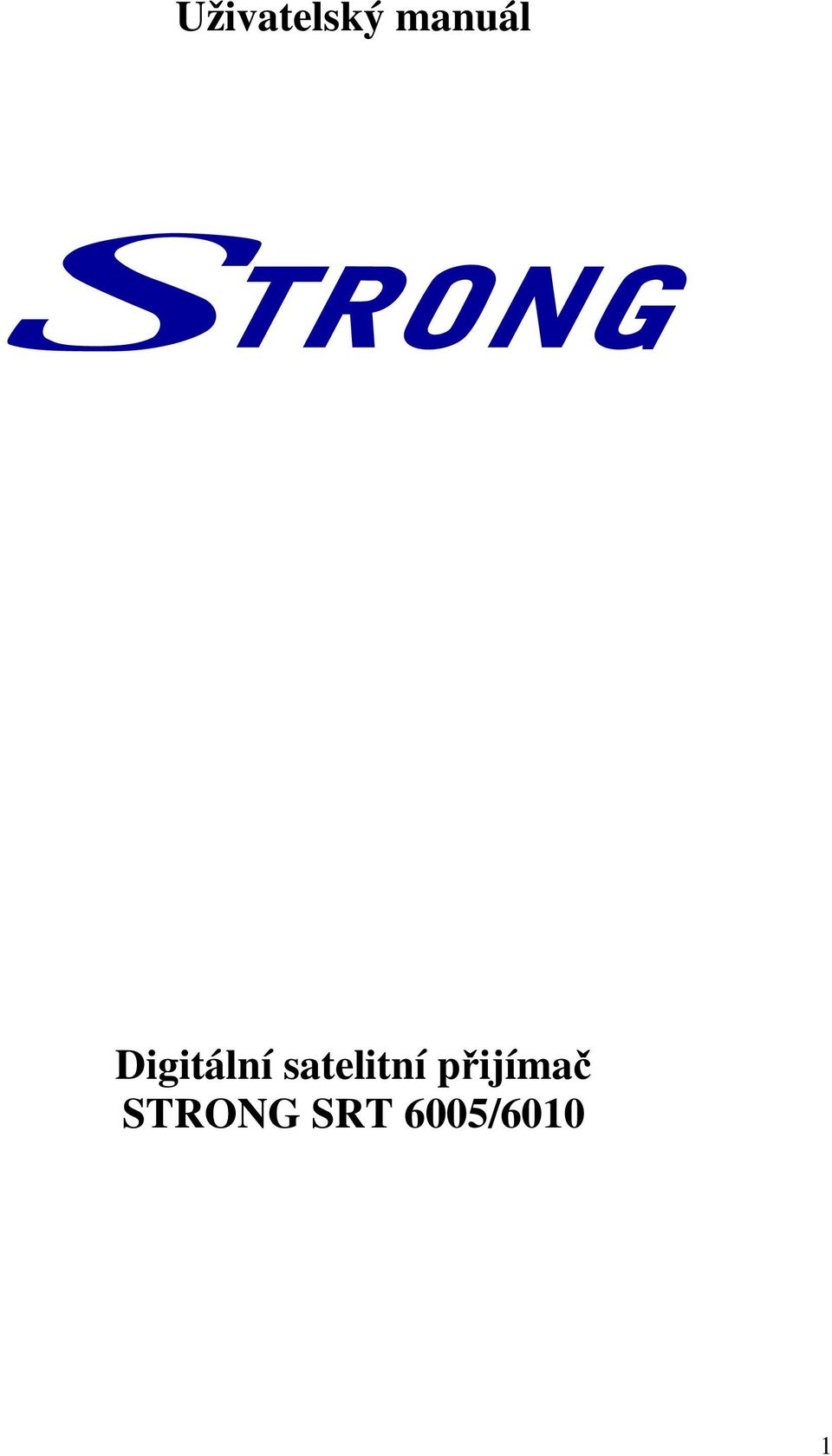

1 Uživatelský manuál Digitální satelitní pijíma STRONG SRT 6005/6010 1

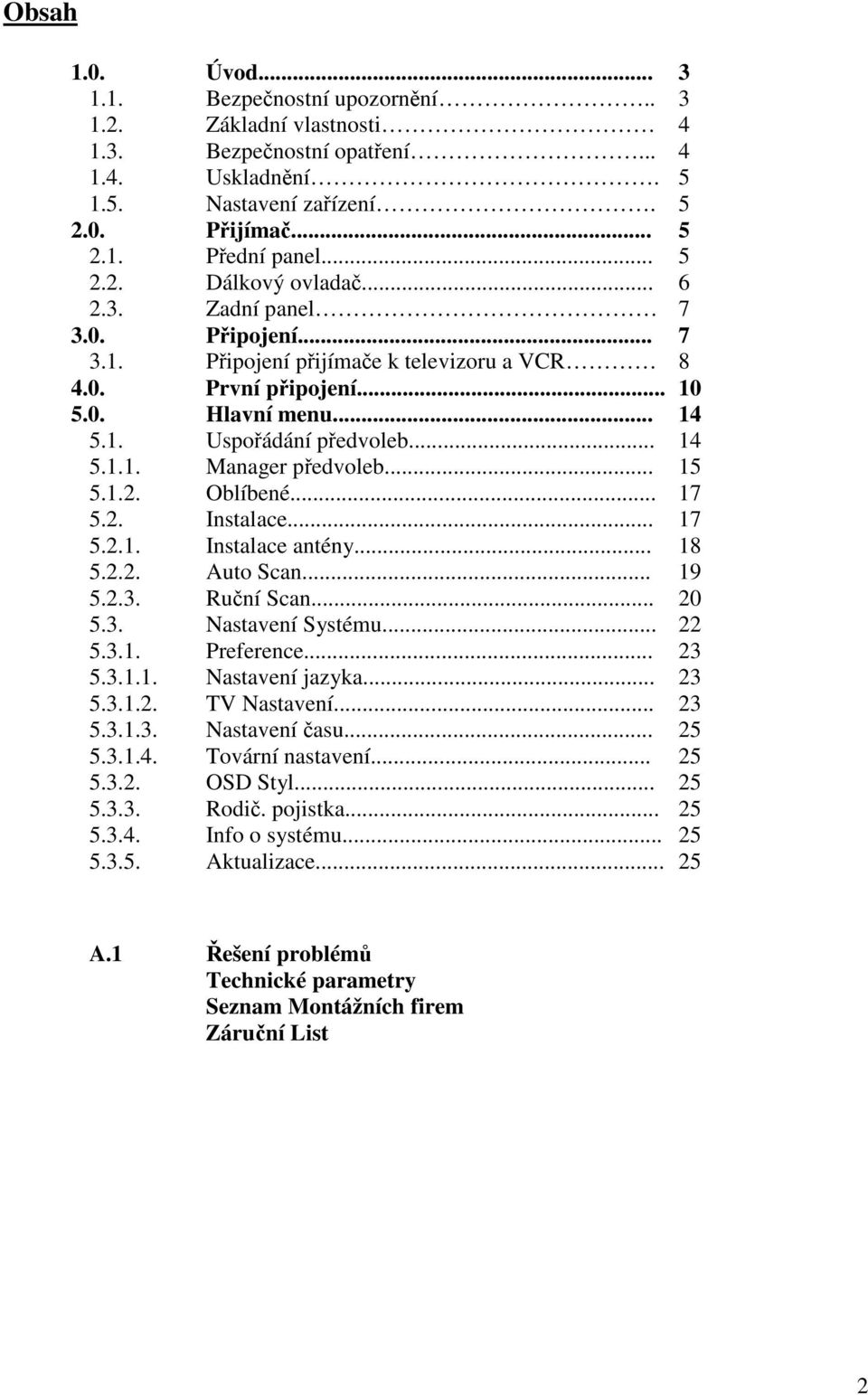

2 Obsah 1.0. Úvod Bezpenostní upozornní Základní vlastnosti Bezpenostní opatení Uskladnní Nastavení zaízení Pijíma Pední panel Dálkový ovlada Zadní panel Pipojení Pipojení pijímae k televizoru a VCR První pipojení Hlavní menu Uspoádání pedvoleb Manager pedvoleb Oblíbené Instalace Instalace antény Auto Scan Runí Scan Nastavení Systému Preference Nastavení jazyka TV Nastavení Nastavení asu Tovární nastavení OSD Styl Rodi. pojistka Info o systému Aktualizace A.1 ešení problém Technické parametry Seznam Montážních firem Záruní List 2

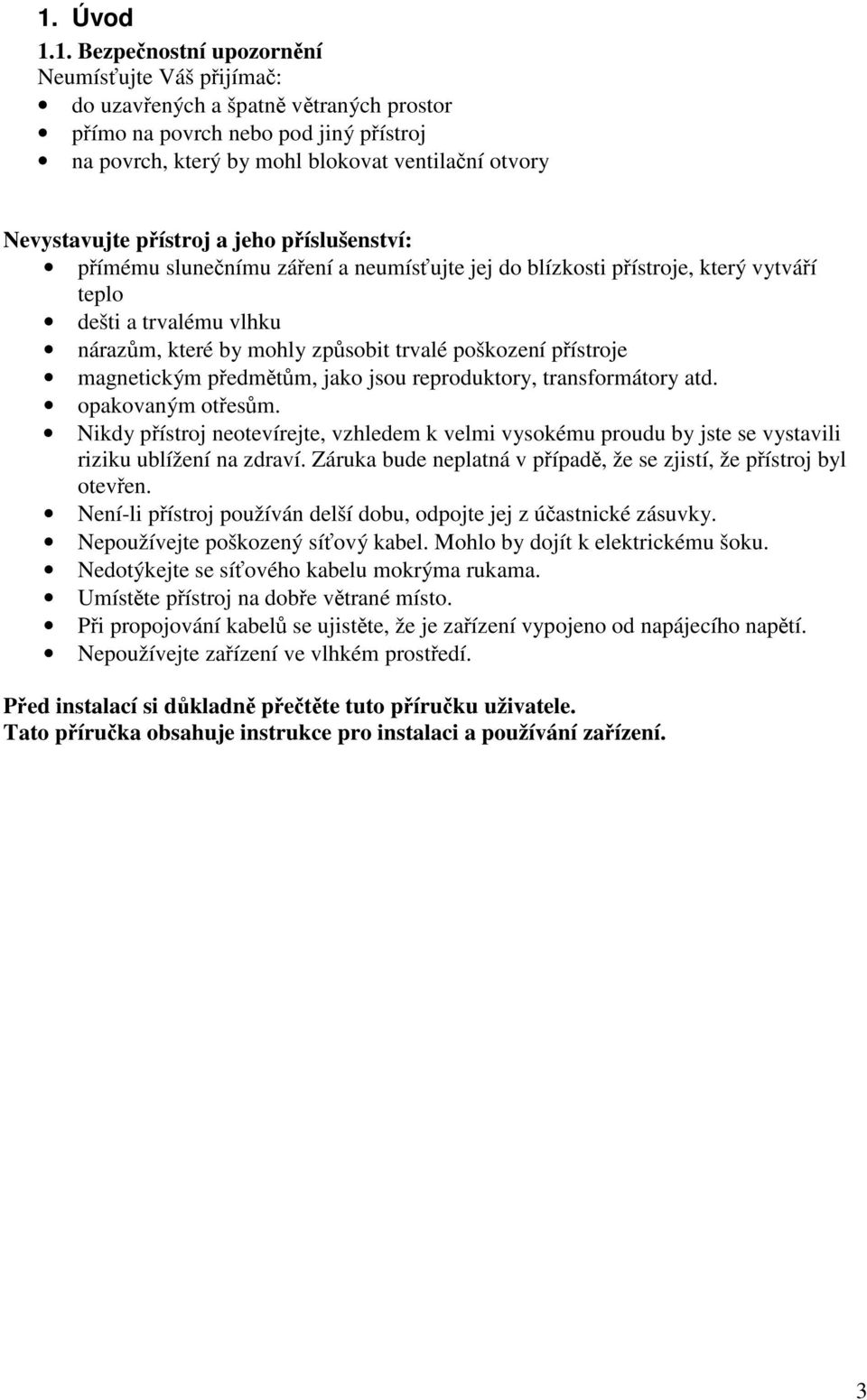

3 1. Úvod 1.1. Bezpenostní upozornní Neumísujte Váš pijíma: do uzavených a špatn vtraných prostor pímo na povrch nebo pod jiný pístroj na povrch, který by mohl blokovat ventilaní otvory Nevystavujte pístroj a jeho píslušenství: pímému slunenímu záení a neumísujte jej do blízkosti pístroje, který vytváí teplo dešti a trvalému vlhku nárazm, které by mohly zpsobit trvalé poškození pístroje magnetickým pedmtm, jako jsou reproduktory, transformátory atd. opakovaným otesm. Nikdy pístroj neotevírejte, vzhledem k velmi vysokému proudu by jste se vystavili riziku ublížení na zdraví. Záruka bude neplatná v pípad, že se zjistí, že pístroj byl oteven. Není-li pístroj používán delší dobu, odpojte jej z úastnické zásuvky. Nepoužívejte poškozený síový kabel. Mohlo by dojít k elektrickému šoku. Nedotýkejte se síového kabelu mokrýma rukama. Umístte pístroj na dobe vtrané místo. Pi propojování kabel se ujistte, že je zaízení vypojeno od napájecího naptí. Nepoužívejte zaízení ve vlhkém prostedí. Ped instalací si dkladn pette tuto píruku uživatele. Tato píruka obsahuje instrukce pro instalaci a používání zaízení. 3

4 1.2. Základní vlastnosti Píjem veškerých Free-to-Air a rádiových pedvoleb pes satelit Displej zobrazuje íslo pedvolby 1 Digitální zvuk pes koaxiální (S/PDIF) 1 Samostatný síový vypína Nastavení ulehující první instalaci Maximáln 3200 nastavených pedvoleb u 64 satelit 4 seznamy oblíbených televizních rádiových pedvoleb Snadná a rychlá instalace a uživatelsky píjemné menu Velmi dobrá Audio & Video kvalita Rodiovský zámek Teletext pes OSD & VBI Podpora DiSEqC 1,0 a DiSEqC 1,2 Elektronický prvodce pedvolbami (EPG), až na 7 dn pedem Vícejazyné DVB titulky a audio podpora Vícejazyné menu na obrazovce (OSD On Screen Menu) Editování funkcí televizních a rádiových pedvoleb a jejich názv Update softwaru pes satelit (OTA) nebo PC Zobrazení sloupcového grafu pro sílu signálu digitálních transpondér Automatické, síové, manuální vyhledávání pedvoleb Zapnutí pi stisknutí poslední sledované pedvolby 10 asova pro nahrávání a vypnutí se temi režimy (denn, každý týden, jedenkrát) Hra (Tetris) Nízká spoteba proudu Funkce asování Funkce PIG (až 9 náhled TV pedvoleb na obrazovce) Automatické pizpsobení asu - letní/zimní as Pipojení: SAT IN, SAT OUT, 1 Scart TV (RGB/CVBS), 1 Scart VCR (CVBS) 1, S/PDIF 1, sériový port RS 232, síový vypína 1 Pouze u modelu SRT 6010 Souástí balení je: Návod k použití Dálkový ovlada 2 baterie typu AAA Upozornní: baterie by nemly být nabíjeny, rozebírány, elektricky zkratovány, nepoužívejte souasn vybitou a novou baterii Bezpenostní opatení Aby byla zachována maximální výkonnost, je nutné, aby jste dodržovali následující bezpenostní opatení: Pozorn si pette tuto píruku. Veškeré opravy penechejte odborným pracovníkm autorizované servisní prodejny. K ištní používejte pouze mkký jemn navlhený hadík. Pedtím, než zanete istit pijíma, odpojte jej z elektrické sít. 4

5 Pi ištní rozhodn nepoužívejte žádná rozpouštdla! Neotevírejte kryt pijímae, mohlo by dojít k úrazu elektrickým proudem. Otevením krytu pijímae bude automaticky ukonena platnost záruních podmínek. Neumísujte žádné pedmty na povrch pijímae. Mohlo by dojít k ucpání ventilaních otvor a tím ke zniení pijímae. Chcete-li odpojit pijíma ze sít, vykejte nkolik sekund po jeho vypnutí. Ujistte se, že naptí odpovídá uvedenému naptí na zadní stran pijímae. Dodrželi-li jste všechny kroky pi zapojování a pijíma pesto nefunguje správn, obrate se na autorizovaného dealera Uskladnní Pijíma s píslušnými doplky je uskladován a dodáván v takovém balení, aby byl chránn ped vodou a aby bylo zabránno nebezpeí elektrického šoku. V pípad reklamace je nutné vše zabalit do pvodního balení spolen s píslušnými doplky Nastavení zaízení Doporuujeme konzultovat instalaci zaízení s profesionálním technikem. Postupujte podle následujících krok: Podívejte se do píruky k vašemu televizoru a antén. Ujistte se, že SCART kabel je v dobrém stavu Ujistte se, že pipojení SCART kabelu jsou dobe stínná. Ujistte se, že komponenty antény jsou v dobrém stavu 2. Pijíma 2.1 Pední panel 1. Režim Svítí-li ervené svtlo, znamená to, že pijíma je v pohotovostním režimu. Svítí-li zelené svtlo, znamená to, že pijíma je zapnut. 2. Display (4 místný) 1 Je-li pijíma v pohotovostním režimu, je zobrazen aktuální as. Je-li pijíma zapnut, je zobrazeno íslo aktuální pedvolby. 1 pouze u modelu SRT

6 2.2 Dálkový ovlada Veškeré funkce pijímae lze využívat pomocí dálkového ovladae. A) Tlaítko pro zapnutí a vypnutí pijímae B) Tlaítko pro úplné ztlumení zvuku a jeho optovné zapnutí C) Tlaítko pro pepínání mezi režimy TV a AV D) Tlaítka s ísly pro pepínání pedvoleb E) Tlaítko pro otevení a zavení Seznamu oblíbených F) Tlaítko pro pepínání mezi režimem rádia a TV G) Tlaítko pro otevení a zavení nabídky MENU H) Tlaítko pro zobrazení informací o aktuální pedvolb I) Tlaítko pro otevení EPG (Elektronického prvodce pedvolbami) J) Tlaítko pro uzavení MENU nebo podmenu nebo pro zrušení neuloženého nastavení K) Tlaítka se šipkami NAHORU/DOL slouží pro pepínání pedvoleb podle poadí, je-li oteveno MENU, slouží pro pohyb kurzorem. L) Tlaítka se šipkami VLEVO/VPRAVO slouží k zesilování/zeslabování zvuku, jeli oteveno MENU, slouží k nastavování uritých hodnot. M) Tlaítko OK slouží pro potvrzování nastavení N) Tlaítka V+/V- slouží ke zvyšování nebo snižování hlasitosti. O) Tlaítka P+/P- slouží pro otáení stran v MENU P) Tlaítko MOSAIC slouží k zobrazení 9 pedvoleb na obrazovce Q) Tlaítko PAUSE slouží k zastavení a optovnému spuštní obrazu R) Tlaítko AUDIO slouží pro zobrazení dostupných audio jazyk u pedvolby, na kterou se díváte. Složí k nastavení aktuální pedvolby do režimu STEREO, LEFT-MONO nebo RIGHT- MONO S) Tlaítko EDIT slouží k editování pedvoleb T) Tlaítko SAT slouží pro pepínání družic U) Tlaítko TEXT slouží pro zobrazení teletextu V) Tlaítko SUB slouží pro zobrazení titulk u aktuální pedvolby W) Tlaítko RECALL slouží k pepnutí na posledn sledovanou pedvolbu 6

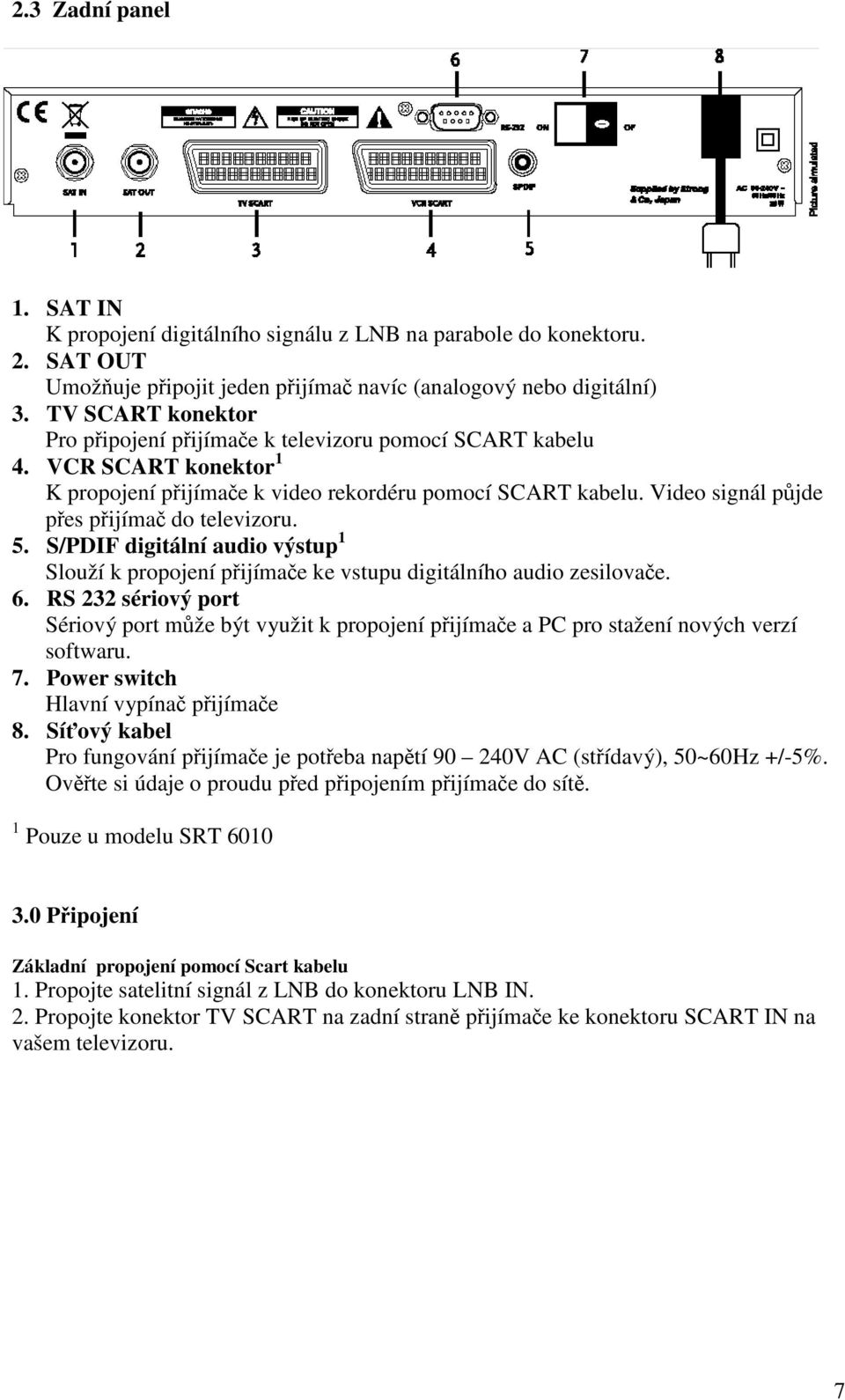

7 2.3 Zadní panel 1. SAT IN K propojení digitálního signálu z LNB na parabole do konektoru. 2. SAT OUT Umožuje pipojit jeden pijíma navíc (analogový nebo digitální) 3. TV SCART konektor Pro pipojení pijímae k televizoru pomocí SCART kabelu 4. VCR SCART konektor 1 K propojení pijímae k video rekordéru pomocí SCART kabelu. Video signál pjde pes pijíma do televizoru. 5. S/PDIF digitální audio výstup 1 Slouží k propojení pijímae ke vstupu digitálního audio zesilovae. 6. RS 232 sériový port Sériový port mže být využit k propojení pijímae a PC pro stažení nových verzí softwaru. 7. Power switch Hlavní vypína pijímae 8. Síový kabel Pro fungování pijímae je poteba naptí V AC (stídavý), 50~60Hz +/-5%. Ovte si údaje o proudu ped pipojením pijímae do sít. 1 Pouze u modelu SRT Pipojení Základní propojení pomocí Scart kabelu 1. Propojte satelitní signál z LNB do konektoru LNB IN. 2. Propojte konektor TV SCART na zadní stran pijímae ke konektoru SCART IN na vašem televizoru. 7

8 3.1. Pipojení pijímae k televizoru a VCR 1. Propojte satelitní signál z LNB do konektoru LNB IN. 2. Propojte konektor TV SCART na zadní stran pijímae. 3. Propojte VCR SCART na zadní stran pijímae ke konektoru SCART na vašem VCR. Pipojení k parabole Pipojení fixní paraboly k pijímai Nejdíve zvolte, kterou družicí chcete pijímat signál a podle toho nasmrujte parabolu. Propojte koaxiální kabel k vašemu LNB a druhý konec pipojte ke konektoru LNB IN na vašem pijímai. 8

9 Propojení fixních parabol k pijímai za použití DiSEqC 1,0 Chcete-li sledovat pedvolby z více jak jedné družice (Napíklad Astra a Hot Bird), použijte fixní paraboly a pepínání DiSEqC 1,0. Podle zvolených družic natote paraboly a spojte LNB s koaxiálními kabely ke konektorm IN pepínae DiSEqC 1,0. Propojte konektor OUT pepínae DiSEqC 1,0. Propojte konektor OUT pepínae DiSEqC 1,0 ke konektoru LNB IN na zadní stran pijímae. Pipojení paraboly na motorizovaném pozicionéru k pijímai Další možnost sledování pedvoleb na více satelitech je instalace paraboly k motorizovanému pozicionéru DiSEqC 1,2. Nastavte parabolu k pozicionéru, nastavte správný úhel elevace a nastavte sted pro pozicionér. 9

10 Pipojení sériového kabelu pro stahování softwaru 1.Propojte konektor RS 232 na zadní stran pijímae k sériovému portu vašeho poítae pomocí sériového kabelu. 2. Na webové stránce lze najít informace o stahování softwaru. Tento pijíma mže stahovat nový systém softwaru automaticky pomocí družice. 4.0 První pipojení Ujistte se, že satelitní pijíma je správn pipojen k televizi a parabole, a že satelitní signál má dobrou kvalitu. Po pipojení pijímae do elektrické sít jej zapnte. Níže uvedený obraz se objeví po zapnutí pijímae. Doporuujeme, aby jste pi první instalaci postupovali pesn podle pokyn. Jste-li profesionální technik, mžete vynechat první kroky a stisknutím tlaítka MENU peskoit rovnou na Instalaní menu. Stisknte tlaítko NAHORU/DOL pro volbu jazyka a potvrte tlaítkem OK. Na obrazovce se objeví níže uvedený nákres. 10

11 Jednotlivé kroky instalace se mohou lišit podle toho, jakou jste zvolili družici. 1. Zvolíte-li družice Astra 1C, 1E, 1F nebo Hotbird. Stisknte tlaítko NAHORU/DOL pro volbu Astry nebo Hotbirdu a stisknte tlaítko OK na dálkovém ovladai. Na obrazovce se objeví níže uvedený obraz. Postupujte podle instrukcí na obrazovce. Máte-li nastavenou parabolu ve správném smru, oznate položku NEXT a stisknte tlaítko OK. Na obrazovce se oteve menu Nastavení pedvoleb 2. Je-li Vaše parabola namíena na jinou družici, oznate položku Jiné v menu Zvolte družici a stisknte tlaítko OK, v seznamu družic se zobrazí nové položky a vy mžete zvolit družici, kterou chcete. 11

12 Zvolíte-li družici, na obrazovce se oteve menu Konfigurace antény, zvolte typ LNB, LNB Low Freq, High Freq, Ovládání pásma, Ovládání polarizace, DiSEqC Switch a Režim antény. 2a. Nastavíte-li Režim antény na fixní, zvolte položku Next a stisknte tlaítko OK. Na obrazovce se oteve menu Nastavení antény. Zvolte traspondér, zvolte umístní antény, tak aby jste chytali maximáln silný a kvalitní signál. Po nastavení zvolte položku Next a stisknte tlaítko OK, na obrazovce se oteve menu Nastavení (nákres 8). 2b. Máte-li natáecí zaízení, mžete v Režimu antény nastavit položku DiSEqC 1,2, oznait položku Next a stisknout tlaítko OK. Na obrazovce se oteve menu Nastavení antény. 12

13 Zvolte transpondér podle umístní (zvolte položku Transponder a pomocí tlaítek VLEVO/VPRAVO zvolte typ transpondéru). Oznate položku nastavení paraboly a pomocí tlaítek VLEVO/VPRAVO nastavte pozici. Po nastavení zvolte položku Uložit pozici, pomocí tlaítek VLEVO/VPRAVO zvolte íslo pozice. Oznate položku NEXT a stisknte tlaítko OK. Vstoupíte do menu Nastavení pedvoleb. Zvolte NEXT a stisknte tlaítko OK pro zahájení hledání. Po skonení hledání pijíma automaticky uloží informace a vrátí se do normálního režimu. 5.0 Hlavní menu Veškerá dležitá nastavení a vlastnosti Vašeho pijímae mžete mnit v Hlavním menu. Hlavní menu má nkolik podmenu: Organizace Stanic, Instalace, Nastavení systému, asova a Hry. Pro otevení menu stisknte tlaítko MENU. 13

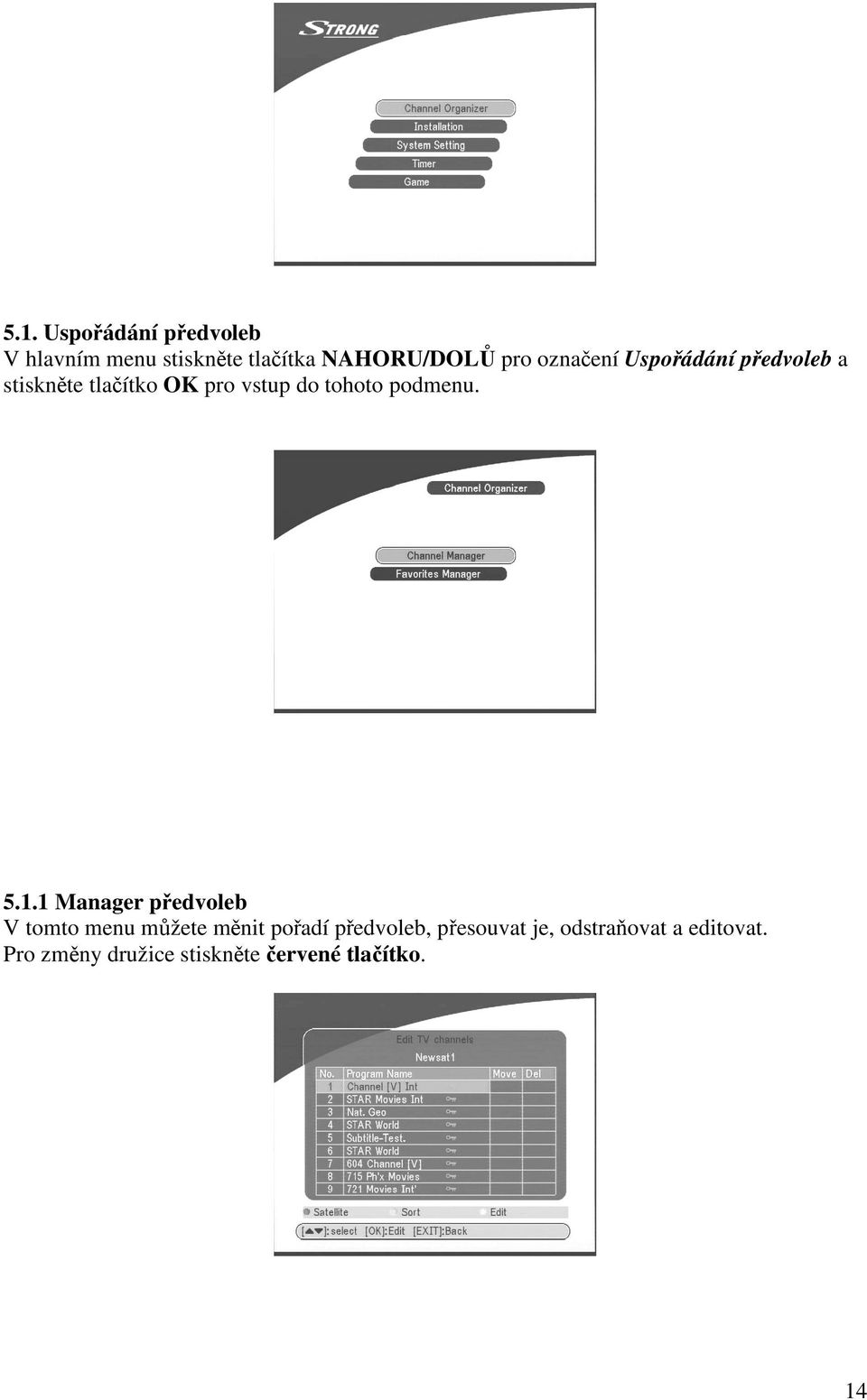

14 5.1. Uspoádání pedvoleb V hlavním menu stisknte tlaítka NAHORU/DOL pro oznaení Uspoádání pedvoleb a stisknte tlaítko OK pro vstup do tohoto podmenu Manager pedvoleb V tomto menu mžete mnit poadí pedvoleb, pesouvat je, odstraovat a editovat. Pro zmny družice stisknte ervené tlaítko. 14

15 Uspoádání (zelené tlaítko) Pedvolby lze uspoádat podle abecedy a z, z a, volné-kódované, oblíbené stanice, pednastavené Editování (žluté tlaítko) Zvolte pedvolbu, kterou chcete editovat, stisknte žluté tlaítko a dostanete se do menu úprav programu (nákres 13). V tomto menu mžete mnit název pedvolby, Video PID, Audio PID, penosovou rychlost, frekvenci. Chcete-li pejmenovat pedvolbu, použijte tlaítka NOHORU/DOL a oznate položku Název poadu a stisknte tlaítko OK, oteve se dialogové okno pro zmnu názvu. 15

16 Tlaítky VLEVO/VPRAVO oznate položku, kterou chcete zmnit. Tlaítky NAHORU/DOL mte jednotlivá písmena. Chcete-li vymazat písmeno, musíte je zamnit za prázdné místo. Po dokonení editace stisknte tlaítko OK. Zmna umístní pedvolby Tlaítky NAHORU/DOL oznate pedvolbu. Tlaítky VLEVO/VPRAVO oznate položku Pesunout a stisknte tlaítko OK. Tlaítky NAHORU/DOL pesute pedvolbu na požadované místo a stisknte tlaítko OK pro potvrzení. Takto postupujte u každé jiné pedvolby. 16

17 Odstranní pedvolby Tlaítky NAHORU/DOL oznate pedvolbu, kterou chcete odstranit. Tlaítky VLEVO/VPRAVO oznate položku Odstranit a stisknte tlaítko OK. Pro potvrzení své volby stisknte tlaítko EXIT Správa obl. stanic Stisknte tlaítko NAHORU/DOL pro oznaení skupiny oblíbených a stisknte tlaítko OK pro pidání další pedvolby do seznamu oblíbených. Pro odebrání pedvolby ze seznamu postupujte stejným zpsobem Instalace Menu Instalace obsahuje další podmenu: Instalce antény, Auto Scan a Runí Scan 17

18 5.2.1 Instalace antény V tomto podmenu mžete pidat družici, editovat družici nebo vymazat družici. Pidat družici Chcete-li pidat novou družici, stisknte ervené tlaítko, na obrazovce se oteve seznam družic. Tlaítky VLEVO/VPRAVO oznate družici. Není-li družice, kterou chcete, uvedena v seznamu, oznate položku Nová družice. Editovat družici Byly-li zmnny parametry družice nebo je-li družice nová, musíte nastavit parametry jako Typ LNB, LNB Low Freq, LNB High Freq, Transponder, LNB napájení, DiSEqC, Motor pozice 18

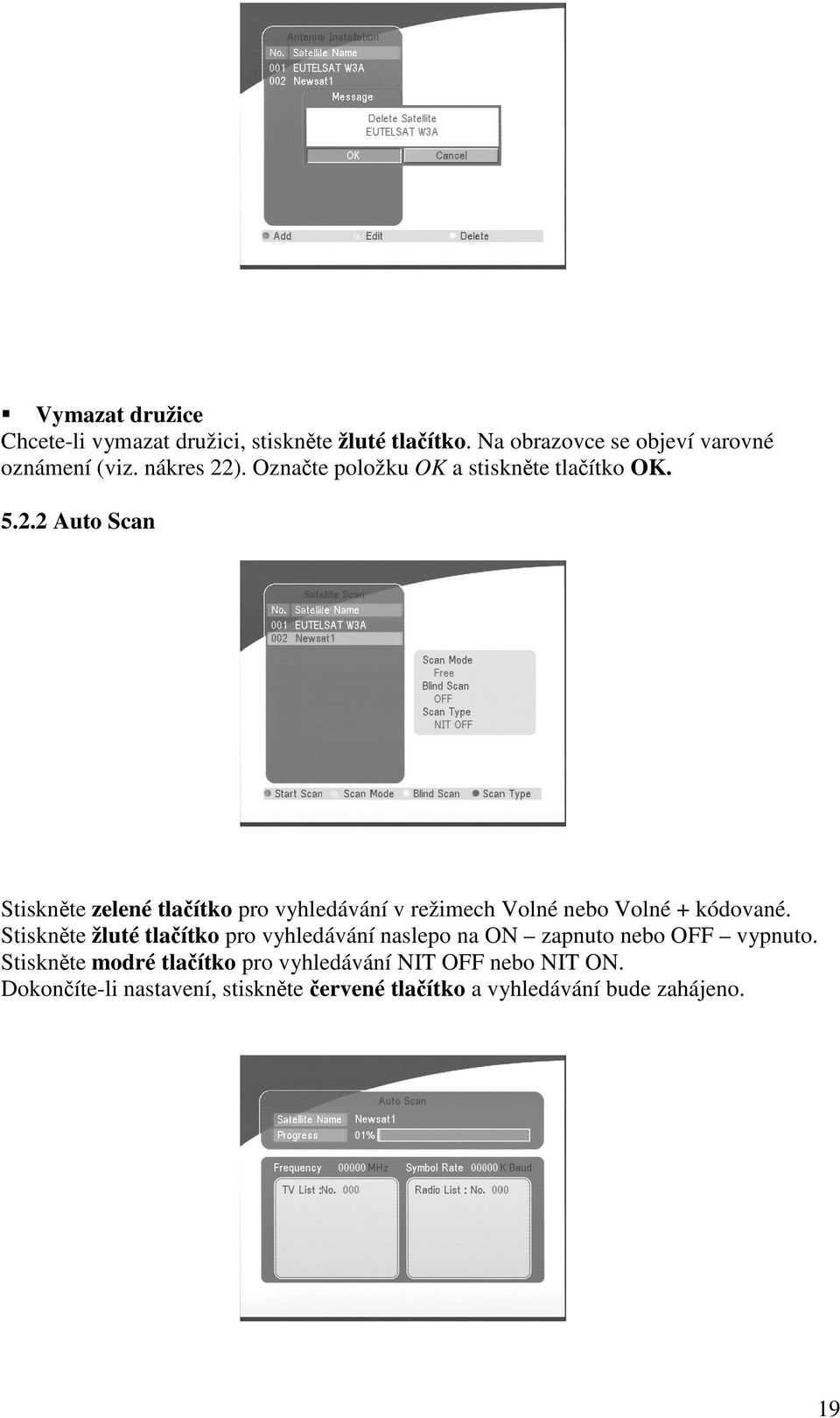

19 Vymazat družice Chcete-li vymazat družici, stisknte žluté tlaítko. Na obrazovce se objeví varovné oznámení (viz. nákres 22). Oznate položku OK a stisknte tlaítko OK Auto Scan Stisknte zelené tlaítko pro vyhledávání v režimech Volné nebo Volné + kódované. Stisknte žluté tlaítko pro vyhledávání naslepo na ON zapnuto nebo OFF vypnuto. Stisknte modré tlaítko pro vyhledávání NIT OFF nebo NIT ON. Dokoníte-li nastavení, stisknte ervené tlaítko a vyhledávání bude zahájeno. 19

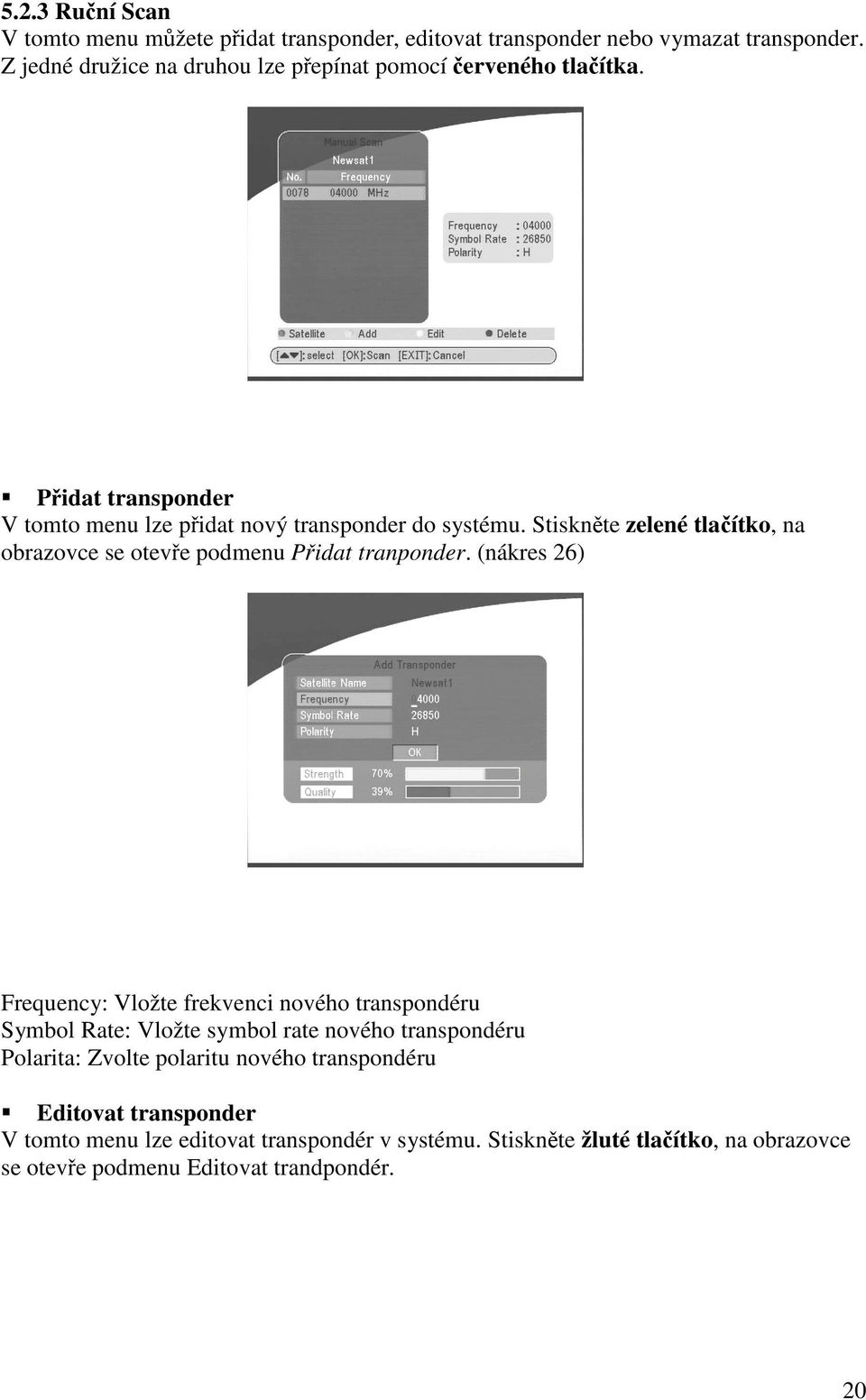

20 5.2.3 Runí Scan V tomto menu mžete pidat transponder, editovat transponder nebo vymazat transponder. Z jedné družice na druhou lze pepínat pomocí erveného tlaítka. Pidat transponder V tomto menu lze pidat nový transponder do systému. Stisknte zelené tlaítko, na obrazovce se oteve podmenu Pidat tranponder. (nákres 26) Frequency: Vložte frekvenci nového transpondéru Symbol Rate: Vložte symbol rate nového transpondéru Polarita: Zvolte polaritu nového transpondéru Editovat transponder V tomto menu lze editovat transpondér v systému. Stisknte žluté tlaítko, na obrazovce se oteve podmenu Editovat trandpondér. 20

21 Vymazat trasnpondér Stisknte modré tlaítko pro vymazání traspondéru. Na obrazovce se oteve varovné oznámení Tlaítky VLEVO/VPRAVO oznate Vaši volbu a stisknte OK pro potvrzení. 5.3 Nastavení systému V tomto menu lze zvolit Preference, OSD Styl, Rodi. pojistka, Info o systému, Aktualizace 21

22 5.3.1 Preference Nastavení jazyka Lze nastavovat jazyk audio nebo OSD (displeje). Stisknutím tlaítek NAHORU/DOL zvolíte menu jazyk audio nebo OSD. Stisknutím tlaítka OK vstoupíte do seznamu jazyk, oznaíte Vámi vybraný jazyk a svou volbu potvrdíte tlaítkem OK TV Nastavení Lze nastavovat režim TV, režim obrazovky a video výstup 22

23 TV režim Na obrazovce se oteve následující tabulka: Stisknte tlaítko OK nebo šipku DOPRAVA pro volbu PAL nebo NTSC a potvrte tlaítkem OK. Nevíte-li jaký standard má vaše televize, zvolte AUTO. Režim obrazovky Na obrazovce se oteve následující tabulka: Stisknte tlaítko OK/DOPRAVA pro volbu 4:3 nebo 16:9 a potvrte tlaítkem OK. Video výstup Na obrazovce se oteve následujíc tabulka: Stisknutím tlaítka OK/DOPRAVA zvolte CVBS nebo RGB a potvrte tlaítkem OK. 23

24 Nastavení asu Jestliže vysíla poskytuje GMT, mžete nastavit as pomocí GMT nebo samostatn. Je-li GMT zapnuto, aktuální as je automaticky zobrazen nebo si mžete nastavit své asové pásmo. Poskytuje-li vysíla správný as, ml by se automaticky pizpsobovat i zmn zimního a letního asu. Vypnete-li funkci GMT, zobrazí se tabulka Nastavení údaj a Nastavení asu. Pi nastavování asového údaje manuáln, pohnte kurzorem na místo asového údaje a pomocí tlaítek s ísly vložte správný údaj Tovární nastavení Pi používání této funkce bute velmi opatrní, protože její volbou smažete veškerá díve uložená nastavení, takže veškerá vyhledávání pedvoleb a nastavení vašich preferencích by musela být provedena znovu. Pro uvedení pijímae do továrního nastavení postupujte podle následujících krok: Oznate položku Tovární nastavení a stisknte tlaítko OK OSD Styl V podmenu OSD styl jsou tyi položky Barva menu (pro zmnu barvy v hlavní nabídce), Prhlednost (prhlednost hlavní nabídky, stupnice 1-8), Vzor (Round-oválný, Rectanglehranatý) a Styl Rodi pojistka (umožuje zamknout pijíma) Info o systému (zobrazí verzi použitého firmware) Aktualizace (STB TO STB umožuje nahrát firmware z poítae)(oad umožuje stáhnutí software pes anténu) 24

25 A.1 ešení problém Digitální satelitní pijíma se v podstat chová jako poíta, proto i zde se mže vyskytnout problém. V takovém pípad vytáhnte síový kabel ze zásuvky a optovn ji zasute po 30 sekundách. Zkontrolujte, zda váš pístroj správn funguje. Pette si následující ádky a pokuste se odstranit chybu. Pokud se Vám ani tak nepodaí chybu odstranit, kontaktujte prodejce. Nikdy neotvírejte pístroj nebezpeí úrazu el. proudem. CHYBA PÍINA ODSTRANNÍ Zelená/ervená kontrolka na pedním panelu nesvítí. Nejde obraz ani zvuk Nejde obraz ani zvuk Síová šra není zapojená do sít nebo nejde proud. Power Switch na zadním panelu je pepnutý do polohy 0. TV je naladný na jiné frekvenci než výstupní frekvence pijímae. Chyba v propojovacích kabelech. Zkontrolujte síové naptí, zastrte kabel do síové zásuvky. Pepnte Power Switch do polohy 1. Zkontrolujte a nastavte správné propojení a výstupní kmitoty (kanály). Zkontrolujte propojovací kabely koaxial nebo SCART, popípad je vymte. Nejde obraz ani zvuk Pijíma nereaguje. Vypnte pijíma, vytáhnte síový kabel a po 30 sekundách zasute zpt kabel do sít a zapnte pijíma. Zkontrolujte správnou funkci pijímae. Nejde zvuk Zvuk na pijímai nebo na TV je stáhnutý na minimum i vypnutý. Stisknte tlaítko MUTE na TV nebo satelitním pijímai. Nejde obraz Parabola je na špatné pozici Zkontrolujte, popípad nastavte parabolu do správné pozice Na obrazovce se objevil nápis Žádný/slabý signál No or bad signal ) pi špatném poasí (silný déš nebo snžení). Na obrazovce se objevil nápis Žádný/slabý signál No or bad signal ). Na obrazovce se objevil nápis Žádný/slabý signál No or bad signal ). Na obrazovce se objevil nápis Žádný/slabý signál No or bad signal ). Zelená a ervená LED dioda na pedním panelu blikají. Nefunkní dálkové ovládání. Toto je normální jev. Špatné povtrnostní podmínky znan ovlivují píjmové podmínky. Ze seznamu družic jste vybrali nesprávnou družici. Nastavené nesprávné parametry v menu družice. Parabola je nastavená na špatnou pozici. Pekroený odbr proudu pro konvertor (více jak 600mA). Vybité baterie v dálkovém ovladai nebo špatný kontakt. Po pechodu špatného poasí optovn zkontrolujte obraz. Pokud nápis na obrazovce nezmizí, odstrate sníh z paraboly. Stisknte tlaítko SAT a vyberte správnou družici. Zkontrolujte parametry nastavení konvertoru a družice. Doporuujeme kontaktovat odborníka, který zkontroluje nastavení paraboly, propojovací kabely a nastavení parametr v satelitním pijímai. Vytáhnte síový kabel ze zásuvky a kontaktujte prodejce nebo servisní firmu. Zkontrolujte, zda máte správn vložené baterie v dálk.ovladai 25

26 Technické parametry: NAPÁJENÍ typ vstupní naptí píkon SMPS 90 ~ 240 VAC 50/60 Hz 25 W max. TUNER vstupní kmitoet 950 ~ 2150 MHz vstupní úrove signálu -65 ~ -25 dbm vstupní impedance 75 Ω nesymetrická typ konektoru F napájení konvertoru 13V / 18V (max. 600 ma) 22kHz Kmitoet 22 ± 4kHz DiSEqC Kompatibilní s verzí 1.0 & 1.2 volba kanálu Kmitotová syntéza PLL DEMODULÁTOR typ Demodulace QPSK DVB-S datová rychlost 2 až 45 MS/s vnitní FEC Viterbi Convolution Cosiny pomr 1/2, 2/3, 3/4, 5/6, 7/8 vnjší FEC Reed Salomon Cosiny (204, 188) T=8 VIDEO DEKODÉR systém dekódování profil a úrove datový tok DEKODÉR ZVUKU systém dekódování zvukový režim vzorkovací kmitoet MPEG-2 MPEG-2 MP@ML 1 ~ 60 MB/s MPEG/Musicam Layer I & II mono, duál, stereo, join stereo 32, 44.1, 48 khz ZVUKOVÝ / OBRAZOVÝ VÝSTUP konektor SCART TV (RGB/CVBS) konektor SCART VCR (CVBS) 1 S/PDIF digitální audio koaxiální 1 SÉRIOVÉ ROZHRANÍ signál typ konektoru RS 232, max. 115,2 kb/s Canon 9 (M) D-Sub ROZMR šíka výška hloubka hmotnost 260 mm 40 mm 140 mm 1,2 kg 1 Pouze pro model SRT
