SM-2500 DIGITÁLNÍ SATELITNÍ MĚŘIČ UŽIVATELSKÝ NÁVOD

Transkript

1 SM-2500 DIGITÁLNÍ SATELITNÍ MĚŘIČ UŽIVATELSKÝ NÁVOD Prosím přečtěte si pečlivě tento návod před tím, než poprvé měřič použijete. Technické specifikace a ovládací metody, popsané v tomto manuálu, mohou být změněny bez předchozího upozornění. S případnými dotazy po záruční době se obraťte přímo na výrobce. Prosím nabijte baterie před prvním použitím měřiče (doporučeno asi 5 hodin) 1 / 18

2 Obsah Kapitola I. Úvod 3 Kapitola II. Funkce 3 A. Přední panel 3 B. Rychlé ovládání 6 1. Nastavení jazyka 6 2. Průvodce rychlým ovládáním 6 C. Podrobný průvodce ovládáním 8 1. Zapnutí přístroje 8 2. Nastavení satelitu 8 (1) Úprava satelitu 8 (2) Nastavení antény 10 (3) Automatické hledání Nastavení systému Výběr kanálu Informace o kanálu Tlačítko SYSTEM Výpočet úhlu antény Spektrální analyzér 16 Kapitola III. Specifikace 18 2 / 18

3 Kapitola I Úvod Tento měřič je jednoduchý a příhodný pro nastavení a přiřazení satelitní antény. Užitím parametrů satelitu můžete nastavit a přiřadit satelitní anténu rychle, jednoduše a přesně. Kapitola II Funkce A. Přední panel 3 / 18

4 (1) Vstup LNB: Port pro vstup satelitního signálu, připojitelný přímo k satelitní anténě pomocí koaxiálního kabelu. (2) LCD obrazovka: Čistě ukazuje Nabídky a programy. (3) Indikátor napájení: Ukazuje stav napájení - Normálně: Červený: měřič je zapnutý Zhasnutý: měřič je vypnutý Nabíjení: Zelená: baterie je nabíjena Červená: baterie je nabita (4) Indikátor zámku: Světlo se rozsvítí, když je signál uzamčen. (5) Indikátor 22K/13V/18V Indikuje 22K/13V/18V (6) Funkční tlačítka: Nastavení 4 tlačíte, F1 - F4. (Tip) F1: zapnutí nebo vypnutí LCD obrazovky F2: Ztišení F3: Zobrazit informace o aktuálním programu (6) Tlačítka šipky a OK: Užijte šipky pro výběr správné volby a OK pro potvrzení. (7) Číselná tlačítka: Pro přímé zadání číselných hodnot. (8) Tlačítko FIND: Vstup do nabídky jednoduchého vyhledání satelitu, můžete rychle nastavit a přiřadit satelitní anténu. (9) Tlačítko MENU: Vstup do Hlavní nabídky a výstup z ní. 4 / 18

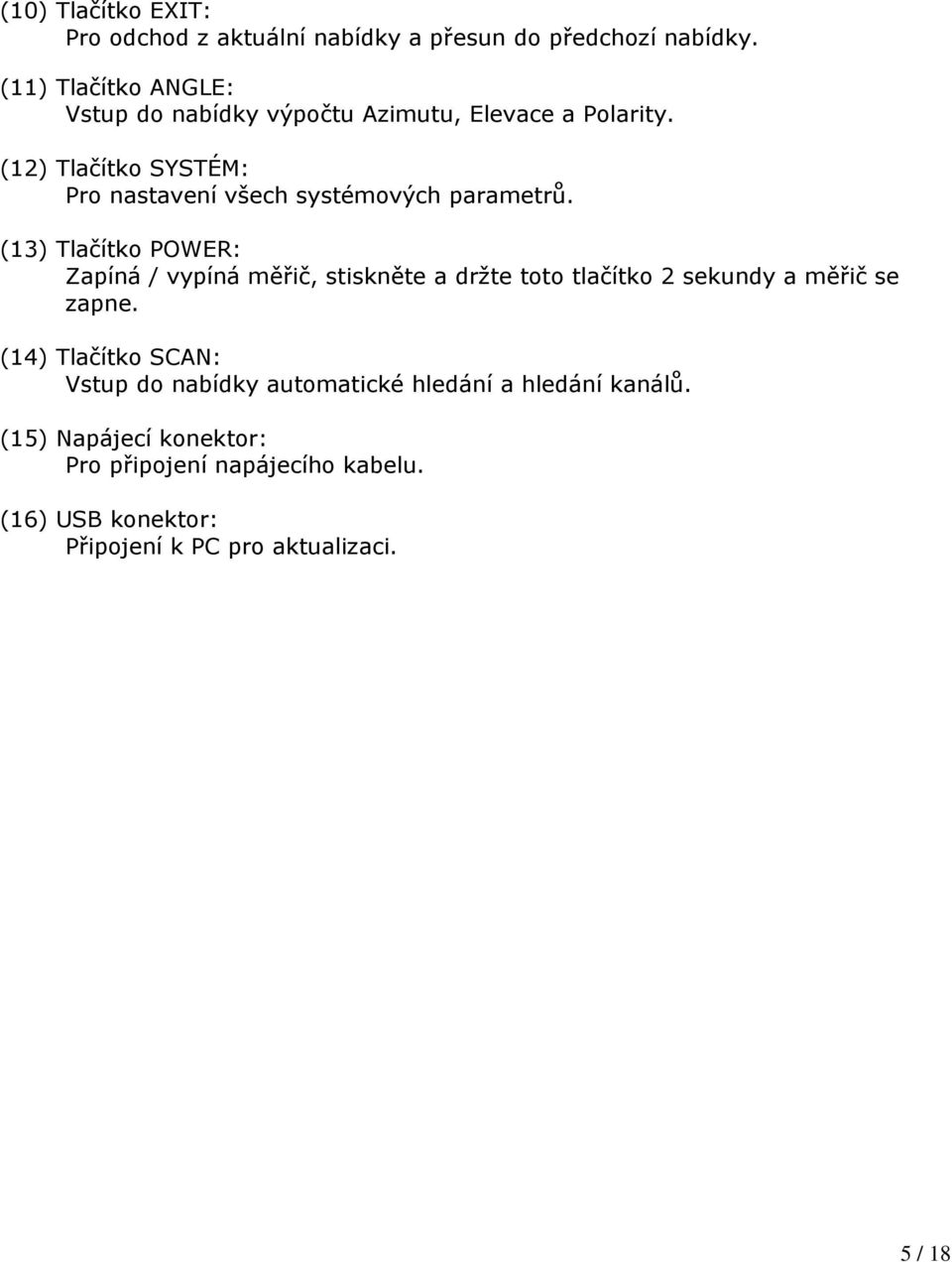

5 (10) Tlačítko EXIT: Pro odchod z aktuální nabídky a přesun do předchozí nabídky. (11) Tlačítko ANGLE: Vstup do nabídky výpočtu Azimutu, Elevace a Polarity. (12) Tlačítko SYSTÉM: Pro nastavení všech systémových parametrů. (13) Tlačítko POWER: Zapíná / vypíná měřič, stiskněte a držte toto tlačítko 2 sekundy a měřič se zapne. (14) Tlačítko SCAN: Vstup do nabídky automatické hledání a hledání kanálů. (15) Napájecí konektor: Pro připojení napájecího kabelu. (16) USB konektor: Připojení k PC pro aktualizaci. 5 / 18

6 B. Rychlé ovládání Pomocí této funkce může uživatel rychle a jednoduše najít správný satelit a přesně nastavit anténu. Zadání registračního kódu Když zapnete měřič poprvé nebo když měřič resetujete, musíte zadat Registrační kód 1. Nastavení jazyka Nabídky 1. Zapněte váš satelitní měřič 2. Stiskněte tlačítko SYSTEM pro zobrazení nabídky systémového nastavení 6 / 18

7 3. Užijte tlačítka [ ][ ] pro změnu jazyka. Vyberte si jazyk, jaký chcete. 4. TV Standard: Standard TV výstupu 2. Průvodce rychlým ovládáním 1. Stiskněte tlačítko FIND pro zobrazení nabídky hledání signálu 2. Užijte tlačítka [ ][ ] pro výběr satelitu. 3. Vyberte položku, kterou chcete upravovat a zadejte požadované parametry. LNB Type:Užijte tlačítka [ ][ ] pro výběr typu LNB 7 / 18

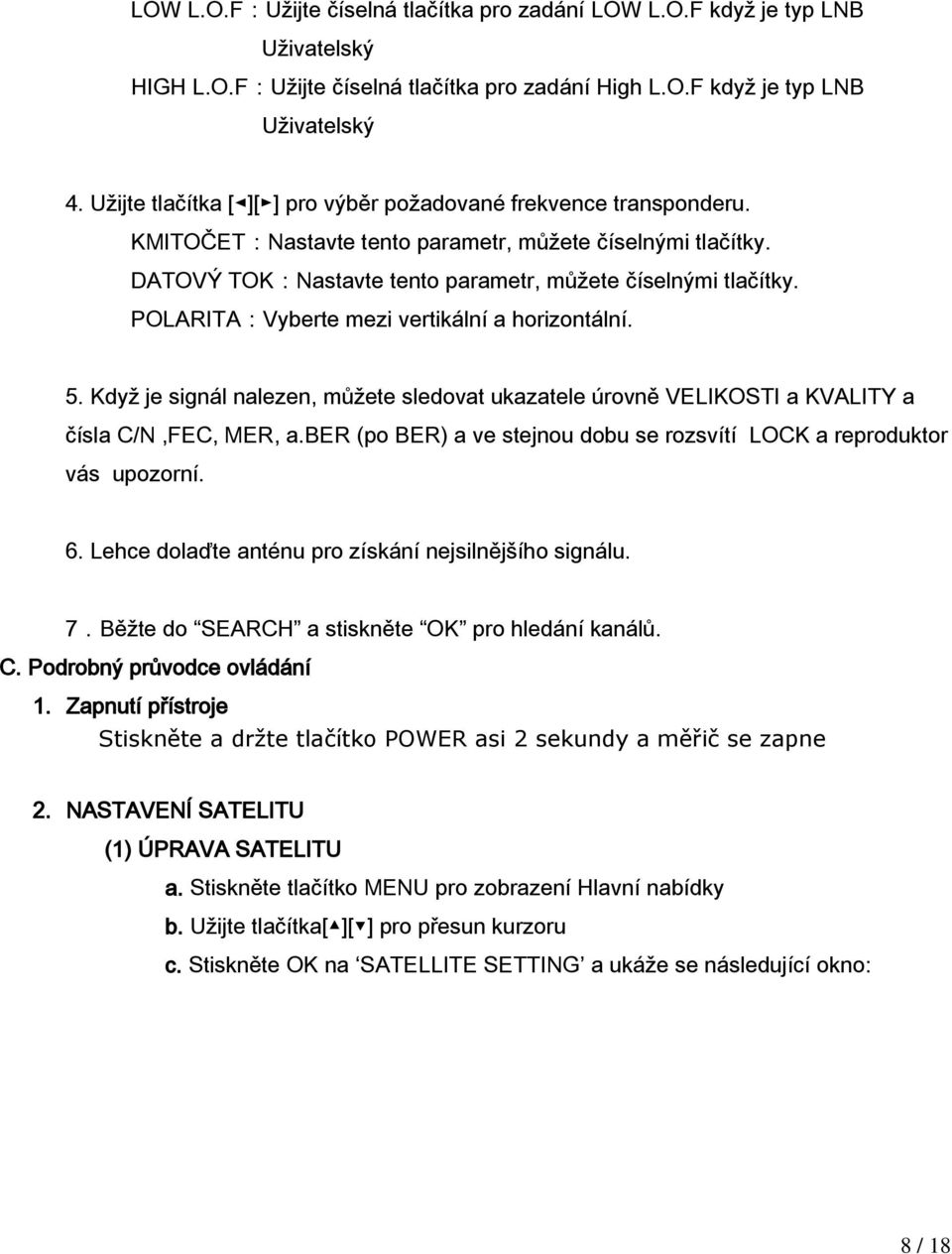

8 LOW L.O.F:Užijte číselná tlačítka pro zadání LOW L.O.F když je typ LNB Uživatelský HIGH L.O.F:Užijte číselná tlačítka pro zadání High L.O.F když je typ LNB Uživatelský 4. Užijte tlačítka [ ][ ] pro výběr požadované frekvence transponderu. KMITOČET:Nastavte tento parametr, můžete číselnými tlačítky. DATOVÝ TOK:Nastavte tento parametr, můžete číselnými tlačítky. POLARITA:Vyberte mezi vertikální a horizontální. 5. Když je signál nalezen, můžete sledovat ukazatele úrovně VELIKOSTI a KVALITY a čísla C/N,FEC, MER, a.ber (po BER) a ve stejnou dobu se rozsvítí LOCK a reproduktor vás upozorní. 6. Lehce dolaďte anténu pro získání nejsilnějšího signálu. 7.Běžte do SEARCH a stiskněte OK pro hledání kanálů. C. Podrobný průvodce ovládání 1. Zapnutí přístroje Stiskněte a držte tlačítko POWER asi 2 sekundy a měřič se zapne 2. NASTAVENÍ SATELITU (1) ÚPRAVA SATELITU a. Stiskněte tlačítko MENU pro zobrazení Hlavní nabídky b. Užijte tlačítka[ ][ ] pro přesun kurzoru c. Stiskněte OK na SATELLITE SETTING a ukáže se následující okno: 8 / 18

9 d. Stiskněte OK na EDIT SATELLITES a ukáže se následující okno: e. Užijte tlačítka [ ][ ] pro přesun kurzoru, ukáže se jméno satelitu, úhel a umístění. 9 / 18

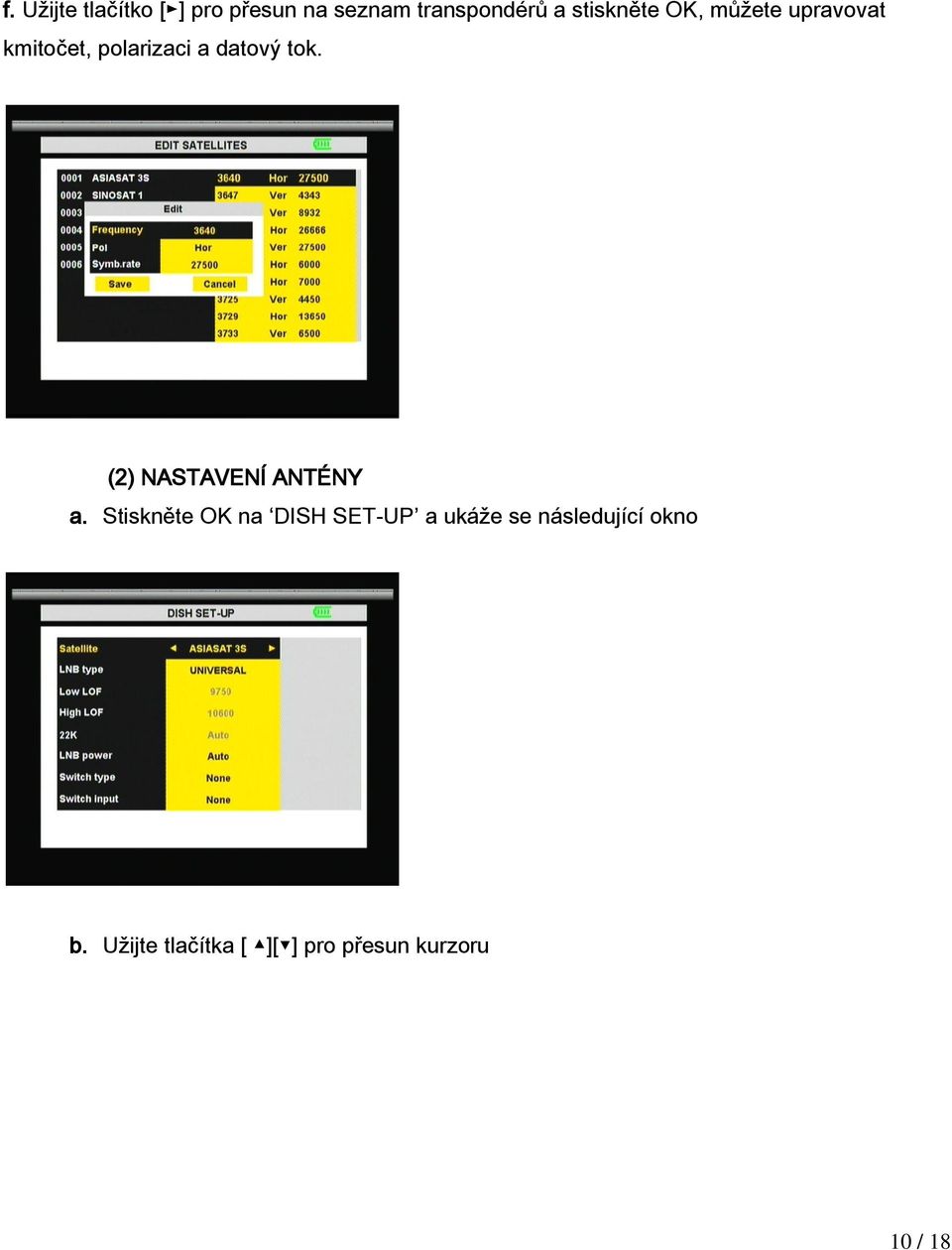

10 f. Užijte tlačítko [ ] pro přesun na seznam transpondérů a stiskněte OK, můžete upravovat kmitočet, polarizaci a datový tok. (2) NASTAVENÍ ANTÉNY a. Stiskněte OK na DISH SET-UP a ukáže se následující okno b. Užijte tlačítka [ ][ ] pro přesun kurzoru 10 / 18

11 c. Užijte tlačítka [ ][ ] pro výběr požadované položky LNB Type:Užijte tlačítka [ ][ ] pro výběr typu LNB z voleb UNIVERSAL/5150/9750/10750/Uživatelský LOW L.O.F:Užijte číselná tlačítka pro zadání LOW L.O.F když je typ LNB Uživatelský HIGH L.O.F:Užijte číselná tlačítka pro zadání High L.O.F když je typ LNB Uživatelský 22K : vyberte AUTO/ON/OFF LNB power : AUTO/13/18 Switch type : vyberte NONE/DiSEqC1.0 Switch input : input 1/2/3/4 (3) AUTOMATICKÉ HLEDÁNÍ a. Užijte tlačítka [ ][ ] pro přesun kurzoru b. Užijte tlačítko [ ][ ] pro výběr požadované položky SATELLITE : vyberte SATELIT, který chcete TRANSPONDER: vyberte TRANSPONDER, který chcete NETWORK SEARCH : ON/OFF MODE: ALL/ FTA/SCRAMBLED SEARCH: vyberte SATELLITE/TRANSPONDER 11 / 18

12 3. Nastavení systému 1. TV STANDARD Tato nabídka vám dovolí specifikovat video výstup Video formát:vyberte formát video výstupu (Auto/PAL/NTSC) 2.TIMER Díky tomuto nastavení můžete vybrat dobu, po které se LCD měřiče vypne a. Stiskněte tlačítko SYSTEM pro zobrazení nabídky systémových nastavení b. Užijte tlačítka [ ][ ] pro výběr času vypnutí LCD obrazovky 3. DELETE CHANNELS (výmaz kanálů) Díky této nabídce můžete smazat kanály, které chcete. Stiskněte tlačítko SYSTEM pro zobrazení nabídky systémových nastavení Užijte tlačítka [ ][ ] pro výběr kanálu, který chcete vymazat a stiskněte tlačítko OK pro potvrzení výběru. 12 / 18

13 Také můžete stisknout tlačítko F2 pro výběr všech kanálů. 4. FACTORY RESET Tato podnabídka vám dovolí obnovit tovární nastavení všech hodnot. Factory Reset:Vymaže všechny kanály a obnoví základní tovární nastavení. 4. Výběr kanálu stiskněte OK Můžete použít tlačítka [ ][ ] pro pohyb mezi kanály, dokud nenajdete kanál, který hledáte 13 / 18

14 Jestliže znáte číslo kanálu, můžete jej zadat číselnými tlačítky a počkat 2 sekundy, dokud nedojde ke změně kanálu 5. Channel Information Když se díváte na kanál, můžete stisknout tlačítko F3 pro zobrazení nabídky informací Užijte tuto nabídku pro kontrolu jména satelitu, jména kanálu, parametrů transponderu, síly signálu atd.. 14 / 18

15 6. Tlačítko SYSTEM Můžete zkontrolovat aktuální informace o vašem satelitním měřiči jako např. verze softwaru měřiče. Poznámka:Tato informace je důležitá při hledání, zdali nejsou k dispozici nové verze SW. 7. Výpočet Stiskněte tlačítko ANGLE pro zobrazení nabídky výpočtu SATELLITE : vyberte satelit, který chcete Your longitude : zadejte vaši zeměpisnou délku Location : zadejte vaše umístění Your Latitude: zadejte vaši zeměpisnou šířku Hemisphere: zadejte umístění vaší polokoule Azimuth: ukáže azimut vybraného satelitu 15 / 18

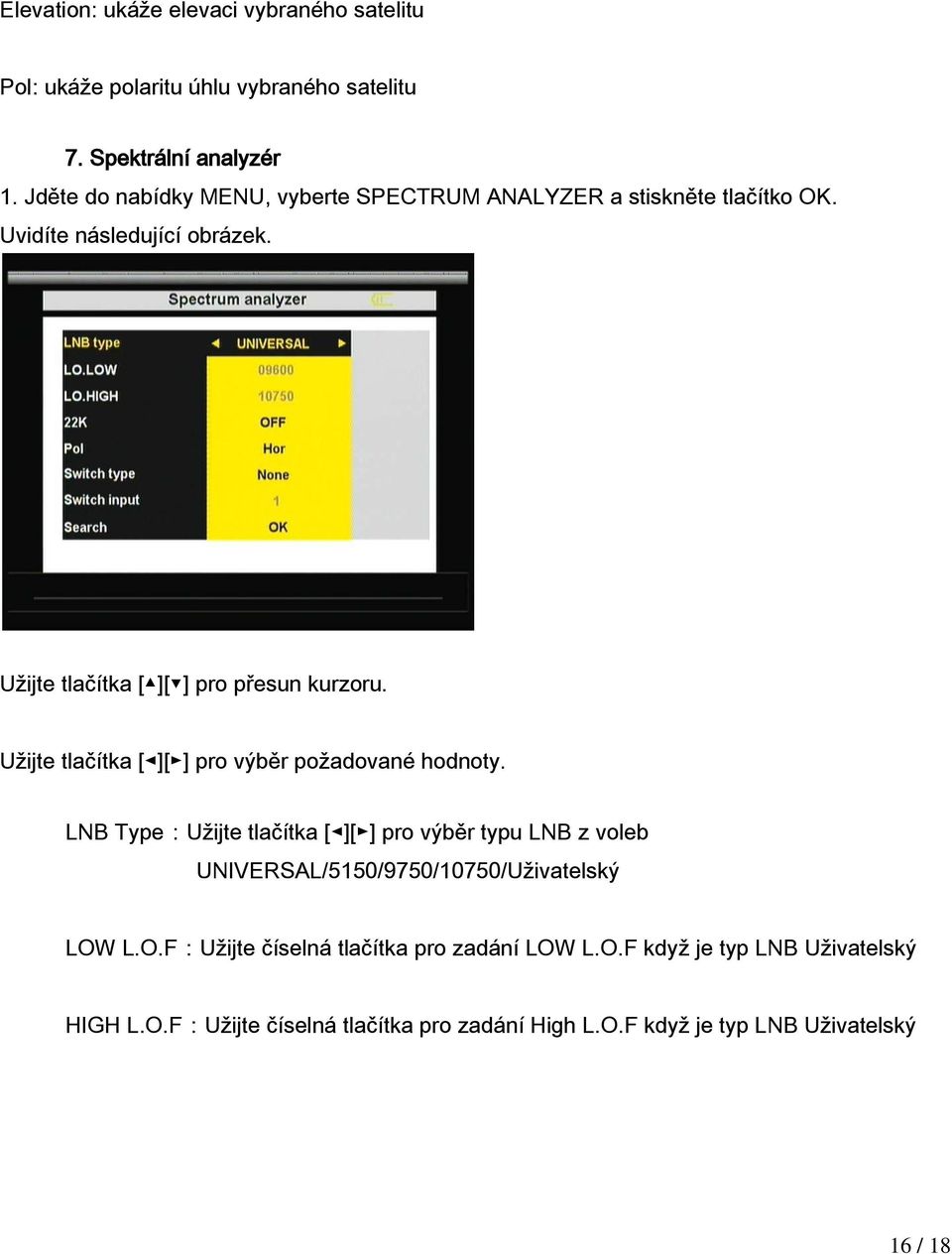

16 Elevation: ukáže elevaci vybraného satelitu Pol: ukáže polaritu úhlu vybraného satelitu 7. Spektrální analyzér 1. Jděte do nabídky MENU, vyberte SPECTRUM ANALYZER a stiskněte tlačítko OK. Uvidíte následující obrázek. Užijte tlačítka [ ][ ] pro přesun kurzoru. Užijte tlačítka [ ][ ] pro výběr požadované hodnoty. LNB Type:Užijte tlačítka [ ][ ] pro výběr typu LNB z voleb UNIVERSAL/5150/9750/10750/Uživatelský LOW L.O.F:Užijte číselná tlačítka pro zadání LOW L.O.F když je typ LNB Uživatelský HIGH L.O.F:Užijte číselná tlačítka pro zadání High L.O.F když je typ LNB Uživatelský 16 / 18

17 22K : vyberte AUTO/ON/OFF POL : vyberte polarizaci horizontální nebo vertikální Switch type : vyberte NONE/DiSEqC1.0 Switch input : input 1/2/3/4 Search: stiskněte tlačítko OK a uvidíte spektrální analyzér. Můžete vybrat krok spektra mezi 4 MHz a 16 MHz (tip: 16 MHz bude rychlejší) F3: stiskněte tlačítko F3 pro výběr 13V a 18V Užijte tlačítka [ ][ ] pro výběr požadovaného kmitočtu. Užijte tlačítka [ ][ ] pro zobrazení síly signálu ( -70dBm až -10 dbm) 17 / 18

18 Kapitola III. Specifikace Schopnosti přístroje Plně DVB kompatibilní Ano LNB / vstup tuneru Konektor F typ, samice Kmitočtový rozsah 950 MHz ~ 2150 MHz Úroveň signálu -65 dbm ~ -25 dbm Napájení LNB 13/18 V, max 400 ma Řízení LNB přepínání 22 khz DiSEqC Verze 1.0 Demodulátor Systémové zdroje Video dekodér MPEG Audio Koncový stupeň Datový tok SCPC a MCPC kompatibilní Spektrální inverze Procesor SDRAM FLASH EEPROM MPEG 2 Datový tok Rozlišení Video formát MPEG-1 úroveň 1&2 Typ Vzorkovací kmitočet QPSK 2 Mbps ~ 45 Mbps Ano Automatická konverze 32-bitový (200 MHz) 16 MB 2 MB 8 kb Hlavní profil + Hlavní úroveň Až do 15 Mb/s 720x576, 720x480 PAL/NTSC/SECAM Ano Mono 32, 44,1 a 48 khz Sériový data interface Konektor USB Napájení Li-On baterie Napájecí napětí Nabíječka 1950 ma 12,6 V V Konektory na panelu Vstup digitálního tuneru F typ, samice Fyzická specifikace Velikost 9,5 x 15,5 x 4,5 cm Váha (čistá) 0,5 kg 18 / 18
