1 O B J E K T Y P R O K O G E N E R A C I A Z Á L O Ž N Í Z D R O J E Ekologické a kompaktní řešení instalace kogeneračních jednotek, záložních a náhradních zdrojů elektrické energie. Spojení špičkového designu a technického řešení BETONBAU, vysoké míry odhlučnění, důsledného ekologického a obecného zabezpečení a variability sestavy energocentra dává vynikající technicko-investiční parametry realizace stavební a technologické části vstupu elektrické energie do objektu uživatele.

2 Objekty pro záložní zdroje firmy BETONBAU typové označení UF vynikají množstvím jednotlivých typů, které jsou odvozeny od základní modulové řady UF 30 (šířka 3,0 m). Při konstantní šířce 3,0 m se délky mění od 2,4 m do 8,4 m v rastru 0,6 m. Standardně je buňka dodávána se světlou výškou 3,2 m, přičemž při použití mezipodlahy je světlá výška vlastní rozvodny 2,4 m a výška kabelového prostoru 0,8 m. Typové varianty vyplývající z této modulové řady dokazují, že vždy lze nalézt optimální dispoziční řešení vyhovující každé situaci a všem požadavkům. Jejich výhodou je zejména použití v obytných zónách, zástavbách do svahu nebo v hraniční zástavbě. Podle potřeby je možné buňky různě kombinovat a sestavovat do větších celků. Vynecháním příčných nebo podélných stěn je dosaženo rozměrové volnosti. Prefabrikovaný systém umožňuje již v závodě provést vystrojení. Na místo stavby je přivezena kompletně vystrojená buňka. S Y S T É M 1) Monolitické těleso Každá buňka je zhotovena jako jeden odlitek (dno a všechny čtyři stěny najednou) procesem tzv. zvonového lití. Tento způsob výroby propůjčuje tělesu následující vlastnosti: a) Výjimečnou mechanickou odolnost; jedná se vlastně o samonosný krabicový nosník. Jednotlivé buňky tak nepotřebují žádný pevný základ a je možná i zástavba do svahu nebo pod zem. b) Výjimečnou těsnost; monolitické, tzn. beze spár odlité těleso je samozřejmě vodotěsné proti vodě (agresivní vodě), plynům a jiným látkám. c) Požární odolnost 90 min, jež je zajištěna 10 cm silnými betonovými stěnami. d) Snadnou přepravitelnost vycházející opět z mechanické stability vlastního tělesa. 2) Hliníkové kovové prvky Dveře a ventilační elementy jsou zhotoveny z eloxovaného hliníku, který má korozní odolnost a obdobnou stálost jako beton použitý na stavební část těles. 3) Střešní systémy Standardní vanové střechy s možností odvětrávání po obvodu. Na přání jakékoliv další typy střech. 4) Robustní patentované kabelové průchodky odlité z hliníkových slitin umožňují prostup všech standardizovaných kabelů. Na přání je možné dodat i průchodky jiných výrobců. 5) Mezipodlaha je betonová, případně může být navržena z vodovzdorné překližky, antistatických desek apod. 6) Vysoká variabilita designu. Barvu fasády a ostatních doplňkových nátěrů si volí zákazník sám podle našich vzorníků.

3 OBJEKTY PRO KOGENERACI A ZÁLOŽNÍ ZDROJE Základem celého systému je bezespárová buňka z betonu: Podlahová deska a čtyři stěny až do vnitřní výšky 3,20 m. K tomu standardně náleží vanová střecha jako hotový prefabrikát. V rozích zesílená konstrukce buněk dovoluje umístit otvory pro dveře, okna, ventilaci nebo elektrické rozvody v kterémkoliv místě. Není třeba brát ohled na vzdálenosti od zdí a rohů, na podpěry nebo průchody pro vedení. Vynecháním bočních stěn v jednotlivých buňkách vzniknou velkoprostorové budovy nebo haly. Individuální velikost prostorů je volena podle potřeby. Tak vznikají i smíšené stavby, přičemž např. prostory pro agregáty jsou zhotoveny na míru a vedlejší prostory např. pro rozvaděče, pohonné hmoty nebo mazací hmoty jsou provedeny z buněk z naší řady. Tovární výroba se vyznačuje vysokou přesností rozměrů a vysokou kvalitou provedení. Prostorová buňka je vyráběna patentovaným způsobem jako jeden odlitek do ocelového bednění. Vanová střecha je odlévána do negativní formy, čímž vznikne hotový vodonepropustný střešní díl připravený k použití. Těleso prostorové buňky zhotovené z vodostavebního železobetonu dává buňce mnoho příznivých vlastností: nepropustnost, tlumení hluku (min. R w = 47 db), požární odolnost dveří (F90), tlakuvzdornost (zkoušky obloukem 500 MVA) a vysokou zatížitelnost. Standardní sílu stěny a stropu, která je 10 až 14 cm, je možné v případě zvýšených požadavků na odhlučnění nebo na statiku budovy zvětšit až na 20 cm. Podlahová deska je min. 12 cm silná. Takto zhotovená prostorová buňka splňuje i předpisy pro ukládání látek ohrožujících životní prostředí. Pro použití v prvním ochraném pásmu vodního zdroje nebo při ukládání zvláště nebezpečných látek je možné buňku opatřit dodatečnou ochranou odpovídající typu použité látky. Příslušenství, jako jsou kotvy, navařovací desky, trubkové nebo kabelové průchodky, se do buňky zabetonovávají již při její výrobě. Typová statika dovoluje rychlé zadání stavby a rychlý postup při stavbě. Prostorové buňky mohou být v terénu umístěny podle svého účelu: na povrchu, na základových pasech, vybetonovaných na místě Kombinací prostorových buněk se vytvářejí různé typy budov. Horizontálním přiřazením vzniknou složené prostory nebo velkoprostory. Vertikálním rozšířením vzniknou vyšší prostory nebo vícepodlažní budovy. uložené do nezámrzné hloubky jako podzemní stavby B E T O N B A U

4 P ř e h l e d p r o s t o r o v ý c h b u n ě k s t a n d a r d n í c h v e l i k o s t í Řada UF 25 vnitřní výška tlouš ka obvodových stěn tlouš ka dna 3,20 m 0,10 m 0,12 m Řada UF 30 vnitřní výška tlouš ka obvodových stěn tlouš ka dna 3,20 m 0,10 m 0,12 m na přání i jiné tlouš ky stěn a dna

5 Stavební prvky Pro dokončení prostorové buňky jako technické budovy nabízí SYSTÉM BETONBAU množství vestavných komponentů. Samozřejmostí je možnost instalace technologických zařízení do budovy již ve výrobním závodě. Možnosti SYSTÉMU BETONBAU Střešní systémy Fasádní systémy Dvojité podlahy a mezipodlahy Nátěry a obklady Dveře a zamykací systémy Ventilační elementy Kabelové a trubkové průchodky Systém uzemnění Elektroinstalační systémy Vystrojení VN a NN technologií Příklady výrobků Střecha vanová, sedlová, valbová Různé omítky, obklady cihelnýmpáskem, vymývaný beton, obklad trapézovým plechem, tepelně izolační systémy Překližky, mřížové rošty, nosné profily, dlažby s různými krytinami Fasádní nátěry, bitumenové a oleji odolné ochranné nátěry, se zkušebním atestem Ocelové a hliníkové dveře, odhlučněné dveře db Odolné proti vlétnutí hmyzu, proti stříkající vodě a proti hluku ve dveřích, stěně a střeše Z hliníkových slitin nebo plastů, vodo- a plynotěsné Pro střechy, dveře, ventilační elementy a transformátoru, včetně vyrovnání potenciálu Kolejnice, tlumiče vibrací, záchytné vany, žaluzie, klapky, komíny a zákryty otvorů pro odvedení přetlaku 24 V, 230 V, 400 V, 10 kv, 22 kv, 35 kv

6 Hygienický předpis Ministerstva zdravotnictví č. 28/1967 Sb. směrnice č. 32 o ochraně zdraví před nepříznivými účinky hluku Doporučené hodnoty hluku pro Venkovní prostředí : přes den v noci Průmyslové oblasti 65 db(a) 55 db(a) Městské centrum nebo smíšené 60 db(a) 50 db(a) Sídliště 50 db(a) 40 db(a) Školské, zdravotnické, kulturní, rekreační objekty, lázně 40 db(a) 30 db(a) Stěny a stropy U bezespárových prostorových buněk stavební řady UF se standardní tlouš kou stěny 10 cm je měřením ověřena hodnota útlumu hluku 47 db(a). Při vyšších požadavcích může být tlouš ka stěn a stropu zvětšena až na 20 cm. Dalšími opatřeními jsou zdvojené stěny nebo vnitřní obklady děrovaným plechem a tlumícími materiály. Síla stěn stavební řady UF 10 cm 12 cm 14 cm 16 cm 20 cm Útlum RW 47 db(a) 50 db(a) 53 db(a) 55 db(a) 58 db(a) Dveře SYSTÉM BETONBAU nabízí jednokřídlové dveře s mírou odhlučnění od 18 do 40 db(a). Speciálním provedením lze dosáhnout u jednokřídlových dveří míru odhlučnění až do 55 db(a), u dvojkřídlových až 52 db(a). Nejvyšší požadavky jsou splnitelné dvojitými dveřmi v dvoupláš ové dělící zdi až do 66 db(a). Je nutné zdůraznit, že míra útlumu hluku je závislá na jeho frekvenci a že zvláš při nízkých frekvencích je míra útlumu nižší. Větrání Obzvláš obtížný úkol pro odhlučnění představují velké větrací otvory, které jsou nezbytné pro přívod chladicího a spalovacího vzduchu u dieselagregátů. Zde je útlum hluku nutné řešit např. tlumícími plechovými kanály pod stropem s tlumícími vestavbami. Tyto kanály mohou tvořit např. střešní nástavbu, mezipodlahu anebo mohou představovat samostatný prefabrikát představený před vnější stěnu objektu. Odhlučnění zeminou Výborné vlastnosti prostorových buněk dovolují ještě jeden velmi jednoduchý způsob odhlučnění: umístění do země. Na budovu postavenou na úrovni terénu mohou být navršeny náspy zeminy, ve svazích je možné budovu zcela nebo částečně integrovat do svahu a jako podzemní stanici ji je možné zcela zasypat. Takový způsob umístění budov může být užitečný tam, kde je třeba splnění předpisů pro ochranu krajiny anebo z důvodů stavebních požadavků ve městě, např. při integrování budov do zelených ploch nebo do zařízení pro rekreaci.

7 Protihluková vestavba v plechových kanálech pod stropem: Vedení větracích kanálů pod stropem je variabilní. Pod větracími otvory je možné umístit dveře. Prostor pro agregát je možné prodloužit. Protihlukové vestavby v betonovém prefabrikátu nad prostorem pro agregáty: Celá výška buňky je využitelná pro agregát. Dveře je možné umístit bu v čelních nebo podélných stěnách. Prostor pro agregát je možné prodloužit. Protihlukové vestavby v betonovém prefabrikátu před prostorem pro agregáty: Dveře lze umístit v podélných stěnách. Prostor pro agregát je možné prodloužit. Protihlukové vestavby v kabelovém prostoru pro agregáty: Celá výška buňky je využitelná pro agregát. Dveře je možné umístit v podélných i čelních stěnách. Prostor pro agregát je možné prodloužit. Budova v podzemí vybavená např. protihlukovými kulisami v betonovém prefabrikátu před prostorem pro agregáty: Celá výška buňky je využitelná pro agregát. Strop je odnímatelný pro výměnu agregátu. Prostor pro agregát je možné prodloužit.

8 OBJEKTY PRO KOGENERACI A ZÁLOŽNÍ ZDROJE Kogenerační jednotka Kogenerační jednotka v městě Neustadt na Weistrasse byla postavena v roce 1985 pro zásobování koupaliště. Skládá se z motorového prostoru pro tři plynové motory, ke kterému jsou přiřazeny prostor rozvodny, vedlejší prostor, prostor pro transformátor a pro rozváděče nízkého napětí. Budova z pěti prostorových buněk typu UF 3066 na základových pásech Velikost strojovny 9,30 6,38 3,20 m Bezprostřední blízkost koupaliště klade velké nároky na odhlučnění strojovny. Proto byla ventilace provedena tak, aby otvory přívodu a odvodu vzduchu byly na odlehlé straně od koupaliště. Vzduch je přiváděn dlouhým odhlučněným plechovým kanálem pod stropem rozvodny do strojovny, odváděn je odhlučněnými plechovými kanály pod stropem strojovny, přímo k vnější stěně. B E T O N B A U

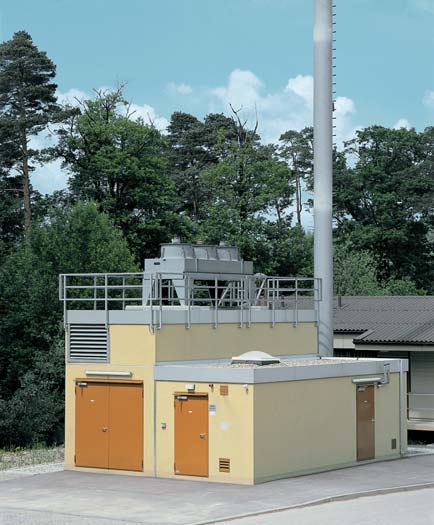

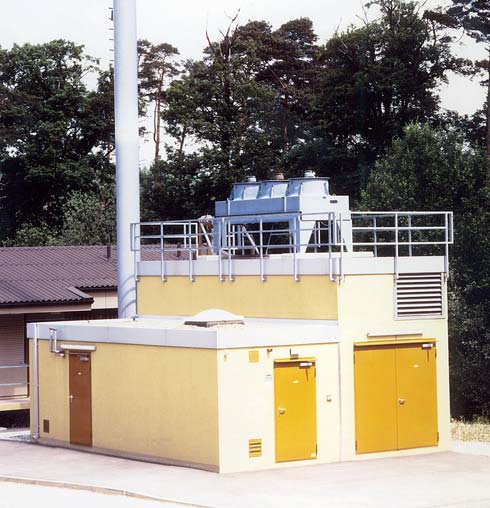

9 Kogenerační jednotka Kogenerační jednotka Esslingen byla postavena v roce 1997 a využívá skládkový plyn. Budova se skládá ze dvou výškově nestejných prostorových buněk UF 3084 na základových pasech. V jedné buňce se nachází strojovna, v druhé je prostor pro rozváděč a prostor pro uložení mazacího oleje. Nad buňkou strojovny je umístěna další buňka UF 3084 se světlou výškou 1,00 m, sloužící jako vzduchový kanál. Horní zakončení obou stavebních částí tvoří vždy střešní deska s atikou, odhlučněním, těsněním a štěrkem. Na střešní ploše nad strojovnou jsou umístěny dva chladiče. Pro údržbové práce je na budovu připevněn žebřík a po obvodu ochranné zábradlí. Kvůli odhlučnění strojovny jsou v přívodním a odchozím vzduchovém kanálu namontovány odhlučňovací elementy. Větrací kanály jsou provedeny z betonu a jsou usazeny na strojovně. Vnitřní sací a výfukové otvory jsou umístěny ve stropu strojovny, vnější jsou na protilehlých vnějších stěnách. Všechny rozvody jsou vedeny dvojitou podlahou. Vlastní agregát stojí na betonovém základu. Podlahy a základ motoru ve strojovně a ve skladu oleje jsou opatřeny olejovzdorým nátěrem. Plyn ze skládky působí na motorový olej. Složení skládkového plynu není stále stejné a způsobuje nedefinovatelné změny ve složení motorového oleje. Použitý motorový olej proto musí být zařazen do skupiny látek s nejvyšším ohrožením vodních zdrojů. Proto je nutné, aby i nepropustnost olejové vany v prostoru motorového agregátu byla potvrzena zkušebním protokolem.

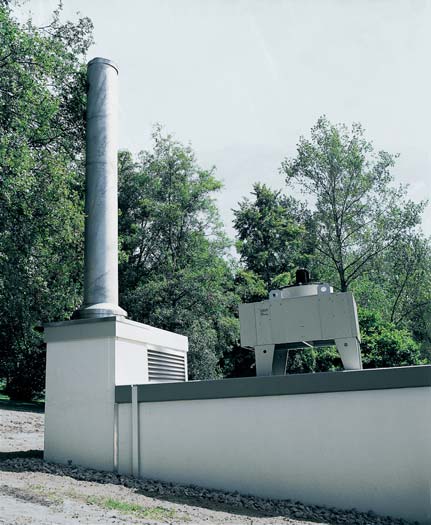

10 Kogenerační jednotka Pro koupaliště Trossingen byla v roce 1999 postavena kogenerační jednotka. Dieselagregát dodává elektřinu a teplo. Dodávka elektřiny ze sítě při případném výpadku agregátu je zajištěna přes transformátor. Kogenerační jednotka sestává ze strojovny s rozvaděčem a nádrží pro mazací olej, ze stykovny, z prostoru transformátoru a prostoru se zásobníkem paliva. Budova ze tří prostorových buněk: UF 3484, UF 3054 a UF 3042 Svislá šachta z betonových prefabrikátů pro komín a odvětrání Strojovna 3,18 8,18 m Bezprostřední blízkost odpočinkového prostoru koupaliště klade vysoké požadavky na odhlučnění agregátu. Proto jsou vstupní a výstupní větrací otvory umístěny na odvrácené straně od koupaliště. Odhlučněným betonovým kanálem nad dveřmi je vzduch zčásti nasáván přímo agregátem a vyfukován plechovým kanálem do větrací šachty a zčásti odsáván ventilátorem na protilehlé straně prostoru do téže větrací šachty. Tam prochází odvětrávaný vzduch odhlučňujícími kulisami a je veden tak, že vychází na stejné straně budovy jako přívodní vzduch. Tento způsob vedení vzduchu je tedy rozdílný od předchozího příkladu kogenerační jednotky Esslingen, kde leží přívod a vývod vzduchu na opačných stranách budovy. Prostor pro nádrž na pohonné hmoty je proveden jako oddělená prostorová buňka, aby se vyhovělo předpisům pro skladování látek ohrožujících životní prostředí.

11 Malá elektrárna na skládkový plyn Malá elektrárna na skládkový plyn byla vybudována v roce 1993 na skládce v Gerolsheim-Frankental. Budova je rozdělena na strojovnu postavenou z prefabrikátů a na prostory s rozvaděčem a sociálním zařízením, postavenými z prostorových buněk, přičemž dno buněk je položeno o 60 cm níže. Mezipodlaha v buňkách zajiš uje stejnou úroveň podlah ve všech místnostech. Strojovna, ve které jsou umístěny tři plynové motory, je provedena následujícím způsobem: Velikost: 9,72 9,62 4,14 m Stěny a střecha budovy jsou zhotoveny z prefabrikátů Podlaha betonovaná na místě Střecha s atikou a izolační fólií Protihluková opatření: Vnější stěna 14 cm silná, R w = 53 db(a) Odhlučněná střešní deska Odhlučněné dveře, R w = 51 db(a) Přívod vzduchu plechovými kanály, umístěnými nad dveřmi a opatřenými odhlučňovacími vestavbami Odvod vzduchu plechovými kanály, umístěnými na protilehlé straně budovy pod stropem a opatřenými odhlučňovacími vestavbami Provedení prostorových buněk: Rozvodna z UF 4278, dvojitá podlaha z odnímatelných překližkových desek Prostor se sociálním zařízením z UF 3042, betonová mezipodlaha Koncept vedení instalačních rozvodů: v prostoru agregátů je v podlahové desce integrován centrální kanál vedoucí do dvojité podlahy rozvodny.

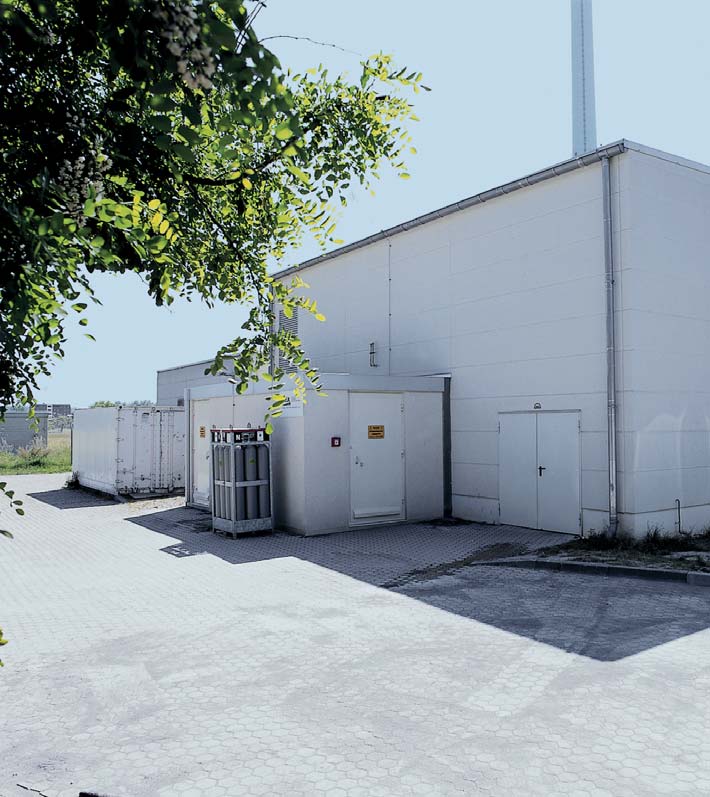

12 Redukční stanice zemního plynu Stanice pro redukci tlaku zemního plynu Köln byla postavena v roce 1996 v přístavu na pozemku teplárny. Tlak plynu je redukován v plynové turbíně pohánějící elektrický generátor. Budova je rozdělena na prostor s turbinami postavený z prefabrikátů a z rozvodny v prostorové buňce, přičemž dno buňky je uloženo o 80 cm níže než podlaha turbinového prostoru. Mezipodlaha vyrovnává úroveň podlah v buňce a v prostoru turbíny. Turbinový prostor: Velikost 10,32 13,10 5,45 m Prefabrikované betonové sloupy a výplň z plynového betonu ve stěnách R w = 42 db(a) Pultová střecha naocelových nosnících s výplní sendvičů z trapézového plechu Monolitická podlahová deska s nejiskřivou dlažbou Betonový základ pro turbinu sloužící současně jako záchytná vana pro olej Pilotáž pod podkladní deskou a základem turbíny z důvodu zvláš špatných zakládacích podmínek Jeřábová dráha Rozvodna je oproti budově agregátu výškově přesazena: Dvojitá podlaha z odnímatelných desek z překližky Přívod a odvod vzduchu ve dveřích

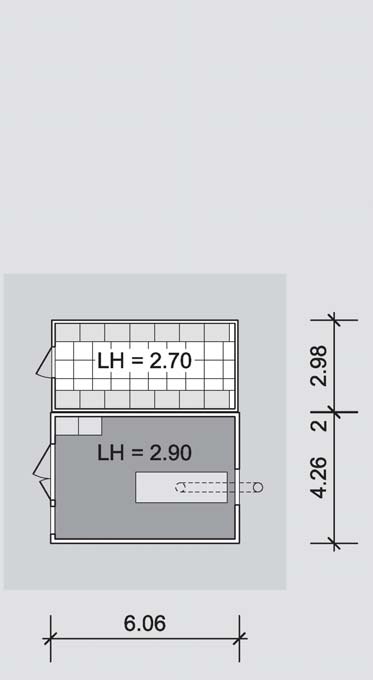

13 Záložní zdroje Záložní zdroj v Neuburgu slouží pro napájení osvětlení přistávací dráhy letiště. Prostor pro agregát je zhotoven jako prostorová buňka UF 4260: Velikost: 3,98 5,78 2,90 m Podlahová deska s olejovzdorným nátěrem Síla 20 cm, možné zatížení 10 kn/m 2 Vnější stěna 14 cm, R w = 53 db(a) Rozvodna je provedena jako buňka UF 3060: Velikost: 2,78 5,78 3,20 m Dvojitá podlaha z odnímatelných desek z překližky

14 OBJEKTY PRO KOGENERACI A ZÁLOŽNÍ ZDROJE Záložní zdroje Záložní zdroj Heidelberg byla postaven v roce 1996 pro lesnický výzkumný ústav. Budova prostorová buňka UF 4260 musela být umístěna mezi stávající technickou budovu a opěrnou ze. Byla použita prostorová buňka UF 4260 s upravenou šířkou: Velikost: 3,90 5,78 3,20 m Podlahová deska s olejovzdorným nátěrem Dvojitá podlaha z odnímatelných desek z překližky Agregát posazen na betonovém základu ve tvaru U V Leimen byl v roce 1997 postaven záložní zdroj pro vodojem. Stavební těleso sestává ze dvou menších prostorových buněk UF 3042, protože na místě nebylo dostatek místa pro použití velkého autojeřábu. Velikost prostoru pro agregát: 2,78 5,68 3,20 m Podlahová deska s olejovzdorným nátěrem Vnější stěna 10 cm, R w = 47 db(a) Dvojitá podlaha z odnímatelných desek z překližky Agregát posazen na betonovém podstavci ve tvaru U Protihluková opatření v prostoru agregátu: Odhlučněné dveře, R w= 40 db(a), odolné proti vloupání ET2 Otvory přívodu a odvodu vzduchu jsou umístěny v protilehlých rozích prostoru, přičemž jsou v obou namontovány protihlukové kulisy B E T O N B A U

15 N o r m y, z k o u š k y, c e r t i f i k á t y Výroba stavebního tělesa, resp. výroba betonu, železového betonu i dimenzování statických prvků je prováděna dle platných norem ČSN a DIN ve smyslu 13 zákona č. 22/1997 Sb., o technických požadavcích na výrobky, ve znění zákona č. 71/2000 Sb., zákona č. 102/2001 Sb. a zákona č. 205/2002 Sb., 9 nařízení vlády č. 163/2002 Sb., nařízení vlády č. 168/1997 Sb. a nařízení vlády č. 190/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky. Výrobky jsou dále atestovány Technickým a zkušebním ústavem stavebním dle stavebně technického osvědčení. Výrobky firmy vyhovují pro stavbu elektrických stanic a transformoven podle ČSN , , , , ČSN EN a souvisejících norem. Vnitřní prostor je podle norem ČSN a ČSN hodnocen jako normální. Stanice a transformovny splňují kritéria na odolnost proti obloukovému zkratu podle směrnic PEHLA a ČSN EN při 16 ka/1 sec. Jsou odzkoušeny na emise hluku. Třída krytu je standardně 20 ( K). Společnost Betonbau je oprávněna pracovat s utajovanými materiály na základě potvrzení vydaného Národním bezpečnostním úřadem. Výrobky jsou schváleny pro použití na ČD na základě doporučení TÚDC. Výroba podléhá systému řízení dle ISO P ř e d n o s t i S Y S T É M U Dodávka na klíč 8 týdnů Jednoduchá a rychlá montáž Stavba i v zimním období Životnost delší než 50 let Dokonalá nepropustnost vůči vodě i oleji Variabilní umístění otvorů a prostupů Architektonická atraktivnost Ekologická nezávadnost

16 Budovy strojoven koncept, kterým odborníci firmy Betonbau předčí konkurenci Prostorové buňky firmy Betonbau jsou vhodné pro množství různých aplikací. SYSTEM BETONBAU znamená kompetenci, blízkost k zákazníkovi a spolehlivý servis. Postavili jsme dosud více než technických budov. K nim patří kompaktní stanice, distribuční trafostanice, plynové regulační stanice, budovy pro kogeneraci, šachty, záchytné olejové vany pro velké transformátory a tlumivky, modulární sestavy buněk pro čističky odpadních vod a stavební části solárního vytápění pomocí masivních absorbérů. Další informace Vám rádi kdykoliv poskytneme na níže uvedených telefonních číslech nebo Vás přímo provedeme naším výrobním závodem v Praze. BETONBAU, s. r. o., Průmyslová 5, Praha 10, Tel.: , Fax: betonbau@betonbau.cz, Betonbau GmbH Betonbau GmbH Betonbau GmbH Betonbau GmbH METALIT S.A.R.L. Schwetzinger Str Im Nördenfeld Baggerweg 11 Industriestr. 52 Zone Artisanale Waghäusel Bockenem Ingolstadt Schkeuditz B.P. 3 Tel.: / Tel.: / Tel.: 08 41/ Tel.: /813-0 F Mirambeau Fax: / Fax: / Fax: 08 41/ Fax: /813-99
