DMA2501 Multimediálny bezdrôtový digitálny adaptér

Transkript

1 DMA2501 Multimediálny bezdrôtový digitálny adaptér Príručka pre rýchlu inštaláciu

2 Obsah Pripojenie... 1 Konfigurácia... 4 Nastavenie bezdrôtovej komunikácie... 6 Médiový server... 9 Inštalácia... 9 Konfigurácia Príklad: prehrávanie video súborov Nastavenie IP adresy počítača Prehrávanie súborov Parametre počítača Diaľkový ovládač Kde sú k nahliadnutiu certifikácie výrobku 1. Prejdite na adresu 2. Na domovskej stránke ZyXEL zvoľte prístroj zo sťahovacieho zoznamu. 3. Otvorte požadovanú certifikáciu.

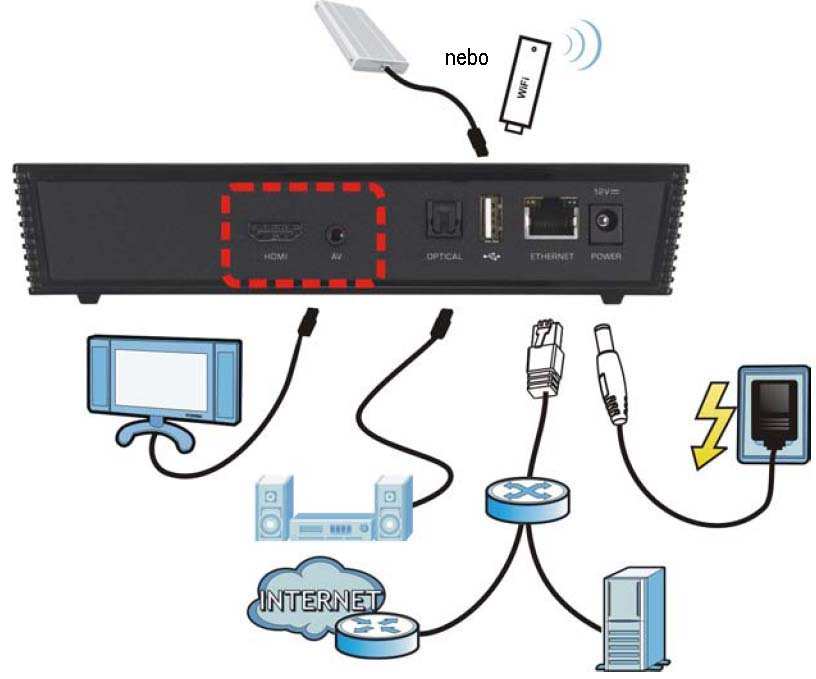

3 Pripojenie V tejto kapitole popisujeme hardwarové pripojenie prístroja. Používajte buď káble, ktoré sú dodané s prístrojom DMA2501 alebo tie, ktoré patria k televíznemu prijímaču alebo k zariadeniu pre prístup k internetu. alebo Pred pripojením prístroja DMA2501 vypnite televízor. 1

4 1 Ak má televízor HDMI konektor, prepojte televízor s konektorom HDMI na prístroji DMA2501 pomocou HDMI kábla. Prejdite ku kroku 3. 2 Ak televízor nemá HDMI konektor: a Použite kompozitný kábel AV/3RCA a prepojte AV vstup na prístroji DMA2501 s televíznym prijímačom. b Ak má stereo systém optický konektor, prepojte ich pomocou digitálneho audio kábla s optickým konektorom na prístroji DMA

5 3 Prejdite ku kroku 4, pokiaľ budete prehrávať súbory iba z USB zariadenia. Pokiaľ chcete prehrávať súbory umiestnené v počítači, v sieťovom zariadení alebo na internete, musíte pripojiť sieťový vstup Ethernet na prístroji DMA2501. Použite priamy kábel Ethernet a pripojte prístroj ku switchu, routeru alebo rozbočovaču. Alebo použite krížený kábel Ethernet (nie je súčasťou prístroja) a pripojte prístroj priamo k počítaču. 4 Ak sú súbory uložené na USB zariadení, pripojte ho k USB portu na prístroji DMA2501. Pokiaľ má USB zariadenie svoj vlastný zdroj elektrickej energie, nezabudnite ho použiť. 5 Ku zdierke POWER pripojte dodaný napájací adaptér. 6 Ak chcete postaviť prístroj DMA2501 zvislo, pripevnite spodný podstavec a prístroj postavte. 3

6 Konfigurácia 1 Zapnite televízor a nastavte jeho výstup na typ, ktorý ste použili pri pripojení k prístroju DMA2501: HDMI alebo kompozitný (AV). 2 Založte batérie do diaľkového ovládača. Namierte diaľkový ovládač na čierny kruh na prednej strane prístroja DMA2501. Pri ovládaní pomocou ovládača nezabudnite, že trvalé stlačenie tlačidla na ovládači môže byť interpretované, ako niekoľko po sebe idúcich stlačení. 3 Zapnite prístroj DMA2501. Kontrolka POWER sa rozsvieti na zeleno. Pokiaľ sa kontrolka nerozsvieti, skontrolujte pripojenie napájania. 4 Pokiaľ sa dialógová obrazovka DMA2501 objaví na televízore správne, pokračujte ďalším krokom. V opačnom prípade pomocou tlačidla OUTPUT na ovládači zmeňte obrazový (video) režim. Pri prepnutí na jeden režim počkajte niekoľko sekúnd, nech sa stačia prejaviť prípadné zmeny. Až nájdete správny režim, zvoľte tlačidlo OK (pomocou kurzorových tlačidiel na ovládači). 5 Stlačte tlačidlo SETUP (nastavenie) na diaľkovom ovládači. Kurzorovými tlačidlami a tlačidlom OK zvoľte System Setup (systémové nastavenie). 4

7 6 Stlačením OK zvoľte položku Language (jazyk). 7 Stlačením OK zobrazte zoznam dostupných jazykov. Zvoľte správny jazyk kurzorovými tlačidlami nahor a/alebo nadol a tlačidlom OK. 5

8 Nastavenie bezdrôtovej komunikácie Zasuňte do USB portu bezdrôtový adaptér ZyXEL NWD-211AN alebo NWD-270N a podľa pokynov v tejto kapitole nastavte pripojenie k bezdrôtovej sieti. Pri bezdrôtovom pripojení podporuje DMA2501 iba automaticky získanú IP adresu a teda bezdrôtová sieť musí obsahovať DHCP server, ktorý prístroju DMA2501 priradí IP adresu. 1 Stlačte tlačidlo SETUP (nastavenie) a kurzorovými tlačidlami a tlačidlom OK zvoľte Network Setup (nastavenie siete) a potom Network Wizard (sieťový sprievodca). 2 Zvoľte položku Wireless (bezdrôtová sieť). 6

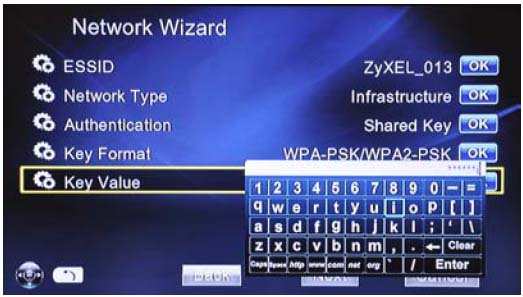

9 3 DMA2501 prehľadá okolie a zobrazí zoznam bezdrôtových sietí. Zvoľte sieť, ku ktorej sa chcete pripojiť a stlačte tlačidlo OK. Červená: červená kontrolka indikuje, že signál siete je slabý. Žltá: žltá kontrolka indikuje, že signál siete je dostatočný. Zelená: zelená kontrolka indikuje, že signál siete je silný. 4 DMA2501 zobrazí zabezpečenie zvolenej siete. Pokiaľ je prístup ku sieti chránený kľúčom, zvoľte Key Value (hodnota kľúča) a pomocou kurzorových tlačidiel na diaľkovom ovládači vložte kľúč. Po vložení kľúča zvoľte Next (ďalší). 7

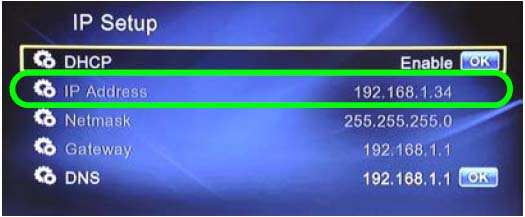

10 5 Tým je nastavenie pripojenia k sieti skončené. Tlačidlom Done (hotovo) sa vráťte späť na ponuku Network Setup (nastavenie siete). 6 Zvoľte IP Setup (IP nastavenie). 7 Na tejto obrazovke môžete skontrolovať nastavenie bezdrôtového pripojenia (napr. priradenú IP adresu). Pokiaľ zmeníte nastavenie bezdrôtového prístupového bodu, odpojte a znovu pripojte napájanie k prístroju DMA2501 a znovu nakonfigurujte pripojenie k bezdrôtovej sieti pomocou sprievodcu. 8

11 Médiový server Inštalujte dodaný multimediálny software, aby prístroj DMA2501 mohol prehrávať súbory uložené v počítači. Pokiaľ chcete súbory prehrávať iba z USB zariadení, preskočte na kapitolu Prehrávanie súborov. Software môžete inštalovať výlučne na počítači s operačným systémom Windows. Podrobnosti nájdete v kapitole Parametre počítača. Inštalácia 1 Založte do CD-ROM mechaniky disk so softwarom a kliknite na Setup (nastavenie). Pokiaľ sa úvodná obrazovka neobjaví, nájdite a kliknite dvakrát na súbor setup.exe na disku. 2 Zvoľte komunikačný jazyk. 9

12 3 Objaví sa obrazovka sprievodca inštaláciou. Postupujte podľa pokynov na obrazovke. 4 Na poslednej inštalačnej obrazovke zvoľte Launch ZyXEL Media Server (spustiť Media Server ZyXEL). 10

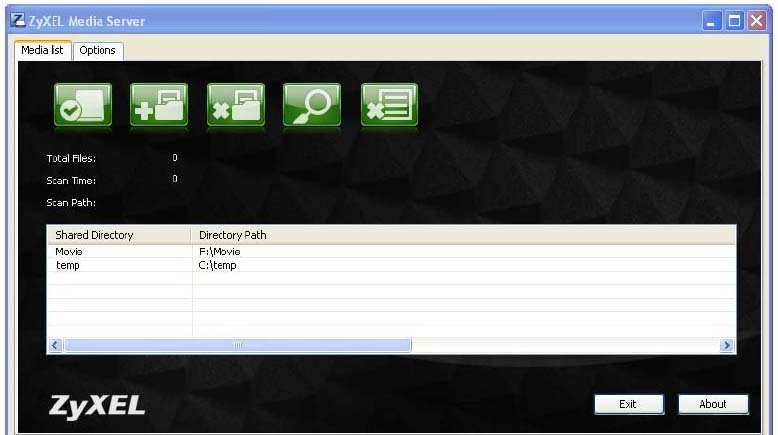

13 Konfigurácia 1 Po skončení inštalácie sa v nástrojovom pruhu objaví nižšie uvedená ikonka (obvykle vpravo dole). Kliknite na ikonku dvakrát, aby sa otvorila konfiguračná obrazovka. 2 Na karte Options (voľby) zvoľte jazyk a nastavte médiový server tak, aby sa automaticky spustil pri spustení počítača. 3 Na karte Media List (zoznam médií) zvoľte zložky alebo súbory v počítači, ktoré chcete zdieľať na prístroji DMA2501 a až potom zapnite službu zdieľania médií (kliknite na ikonu Start Service, spustiť službu). Kliknite na ikonu Add a Folder (pridať zložku) a zvoľte zložku, ktorú chcete zdieľať. Kliknite na ikonu Remove a Folder (odstrániť zložku), pokiaľ chcete zložku odstrániť zo zoznamu. Pokiaľ budete neskôr chcieť zoznam médií upraviť, musíte najskôr službu zdieľania médií vypnúť. Potom vykonajte potrebné zmeny a službu znovu zapnite. 11

14 Príklad: prehrávanie video súborov Prístroj DMA 2501 dokáže zobraziť fotografie a prehrávať video i audio súbory. V našom príklade ukážeme, ako prehrávať video súbory. 1 Pomocou diaľkového ovládača (tlačidlo VIDEO, kurzorové tlačidlá, tlačidlo OK) zvoľte Media Server (Media Server). 2 Kurzorovými tlačidlami a tlačidlom OK vyberte médiový server. 12

15 3 Zvoľte Video (video, filmy) a potom All Videos (všetky filmy). 4 Vyberte video súbor a stlačením tlačidla OK spustite jeho prehrávanie. Nastavenie IP adresy počítača Pokiaľ ste pripojili port Ethernet prístroja DMA2501 priamo k počítaču, nastavte DMA2501 a počítač tak, aby používali statickú IP adresu v rozmedzí a masku podsiete Toto nastavenie je nutné, aby počítač a prístroj DMA2501 mohli spolu komunikovať. Než zmeníte IP adresu počítača, zapíšte si a uchovajte súčasnú IP adresu. Podrobnosti o nastavení IP adresy počítača nájdete v Užívateľskej príručke. IP adresu prístroja DMA2501 nastavíte v ponuke Setup (nastavenie) pomocou kurzorových tlačidiel, tlačidla OK a pomocou numerických tlačidiel

16 Prehrávanie súborov DMA-2501: Príručka pre rýchlu inštaláciu V tejto kapitole popisujeme, ako prehrať video súbor z pripojeného USB zariadenia. Prehrávanie iných súborov funguje podobne. 1 Stlačte tlačidlo VIDEO a potom tlačidlo OK na diaľkovom ovládači. 2 Pomocou kurzorových tlačidiel a tlačidla OK na ovládači zvoľte USB zariadenie. Celkové a voľné miesto na vybranom disku 3 Nájdite súbor, ktorý chcete prehrať. Podľa potreby musíte prejsť niekoľko adresárových úrovní. Pomocou tlačidiel vľavo/vpravo sa môžete pohybovať medzi jednotlivými stránkami. Na našom príklade je súbor umiestnený v adresári Video. Poradové číslo zvolenej položky lomeno celkový počet položiek Názov súboru s príponou 14

17 4 Tlačidlom OK na diaľkovom ovládači spustíte prehrávanie. Súbory s nepodporovanými formátmi alebo kodekmi sa môžu zobraziť nesprávne. DMA2501 podporuje nižšie uvedené formáty súborov. Podrobnejšie informácie sú v Užívateľskej príručke. Audio Video Obrázky Audio formáty (kontajnery): AAC, M4A, MPEG audio (MP1, MP2, MP3, MPA), WAV, WMA, FLAC, OGG Audio dekodéry: Dolby Digital, DTS, WMA, WMA Pro, MPEG-1 Layer 1/2/3, MPEG-4 AAC-LC, MPEG 4 HE-AAC, MPEG-4 BSAC, LPCM, FLAC, Vorbis Video formáty (kontajnery): MPEG1/2/4, MPEG1/2 PS (M2P, MPG, DAT, VOB), MPEG2 Transport Stream (TS, TP, TRP, M2T, M2TS, MTS), AVI, ASF, WMV, Matroska (MKV), MOV (H.264), MP4, RMP4 Video dekodéry: H.264, WMV9, VC1, MPEG 1/2/4, Xvid, AVC TIF/TIFF, PNG, GIF, BMP, JPEG Parametre počítača Pokiaľ sa Vám nedarí inštalovať software médiového servera, skontrolujte, či počítač spĺňa nižšie uvedené parametre. Microsoft Windows XP alebo Windows Vista CPU Pamäť Periférne zariadenie Pevný disk 1.8 GHz Pentium 4 alebo vyšší Odporúča sa 512 MB alebo viac CD-ROM mechanika 20 MB alebo viac 15

18 Diaľkový ovládač POWER: Zapnutie a vypnutie prístroja. HELP: Zobrazí pomoc pre aktuálnu obrazovku. OUTPUT: Výber typu video výstupu. SORT/EPG: Roztriedenie súborov. Numerické klávesy 0-9: Použite príkaz GOTO (prejsť na) pre prechod na určité percento (%), alebo časový okamih (hh:mm) v hudobnom alebo video súbore. PREV a NEXT: Slúži pre prechod na predchádzajúci, resp. ďalší prehrávaný súbor. BACK: Návrat na predchádzajúcu ponuku. INFO: Zobrazí podrobné informácie o prehrávanom súbore (video alebo fotografie). VIDEO: Otvára ponuku pre prehrávanie video súborov. MUSIC: Otvára ponuku pre prehrávanie hudobných súborov. SUBTITLES: Prepína titulky. LANGUAGE: Výber jazyka. MENU: Pri prehrávaní DVD súboru otvára DVD ponuku. STOP: Zastavenie prehrávania súboru. ZOOM: Priblíženie fotografie alebo videa. A-B: Nastavenie intervalu pre opakované prehrávanie časti hudobného alebo video súboru. HOME: Slúži pre návrat na hlavnú ponuku. SETUP: Otvára ponuku pre konfiguráciu nastavení. BGM: Slúži pre výber a prehrávanie podkladovej hudby. MUTE: Vypnutie zvuku. REC, FUNC, COPY: Sú vyhradené pre budúce použitie. VOLUME: Nastavenie hlasitosti. Kurzorové tlačidlá, OK: Slúžia pre výber položiek a potvrdenie vybranej voľby. MEDIA: Otvára ponuku pre prehrávanie internetových médií. PICTURE: Otvára ponuku pre zobrazenie obrázkov. REPEAT: Slučka opakované prehrávanie súborov. ROTATE: Otočí obrázok o 90 v smere hodinových ručičiek. SLOW/SLIDE: Spomalené prehrávanie videa alebo spustenie prezentácie fotografií. 16
