1 BEST OF ASM Technická prezentace výrobků, které by jste měli znát Ing. Richard Hemzal

2 O čem si povíme WiFi a pásmo 5GHz VoIP řešení, Skype Tenký klient Nexcom Blade Server IP kamerové systémy xdsl

3 Wi-Fi 5 GHz

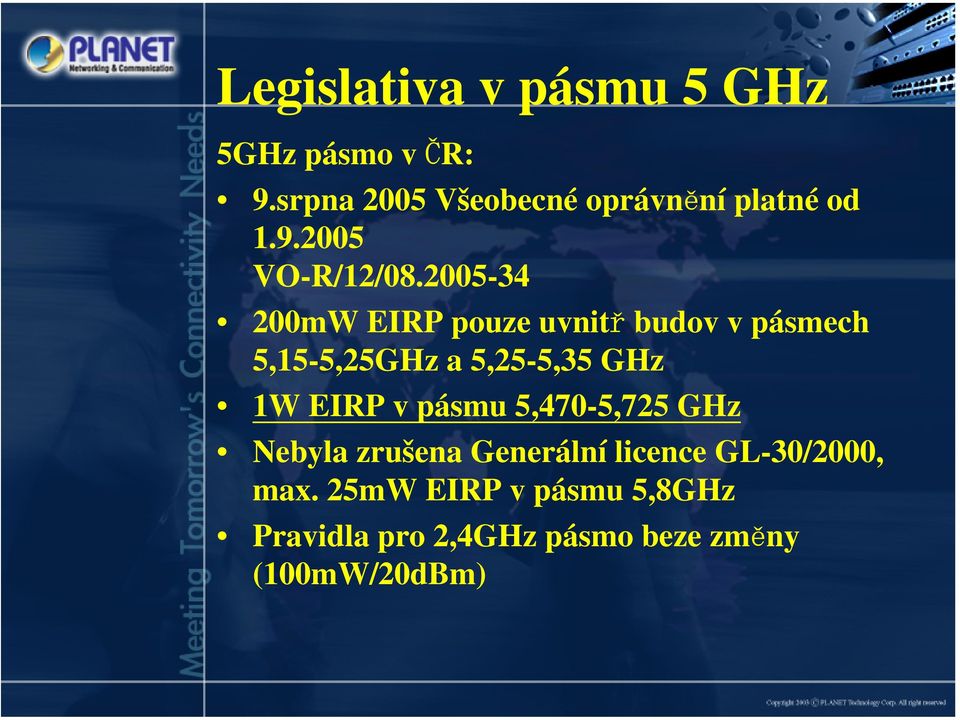

4 Legislativa v pásmu 5 GHz 5GHz pásmo v ČR: 9.srpna 2005 Všeobecné oprávnění platné od VO-R/12/ mW EIRP pouze uvnitř budov v pásmech 5,15-5,25GHz a 5,25-5,35 GHz 1W EIRP v pásmu 5,470-5,725 GHz Nebyla zrušena Generální licence GL-30/2000, max. 25mW EIRP v pásmu 5,8GHz Pravidla pro 2,4GHz pásmo beze změny (100mW/20dBm)

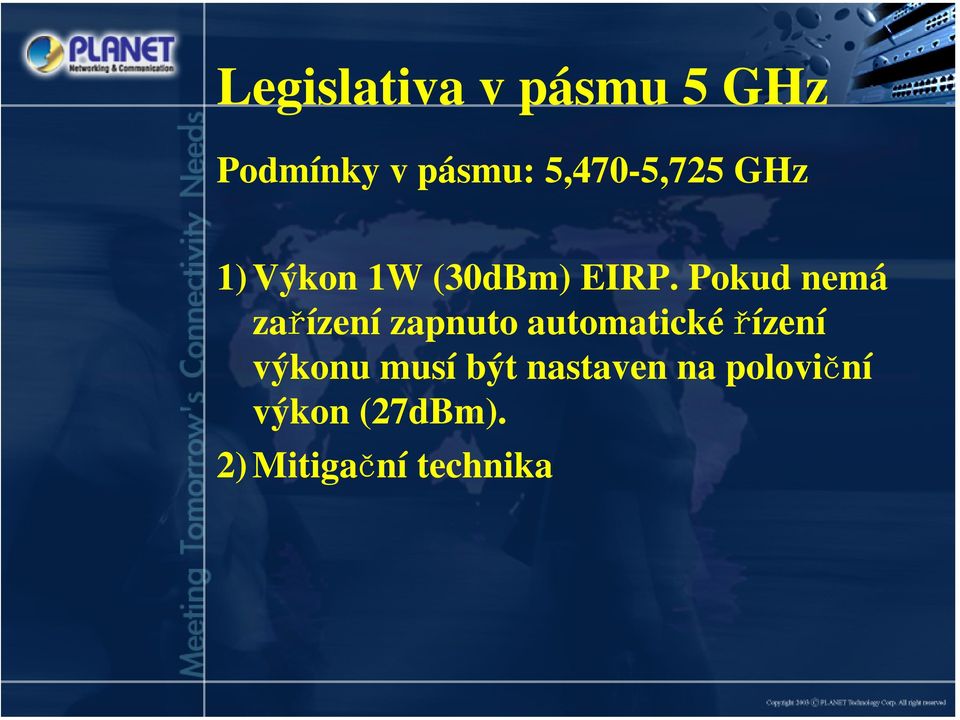

5 Legislativa v pásmu 5 GHz Podmínky v pásmu: 5,470-5,725 GHz 1) Výkon 1W (30dBm) EIRP. Pokud nemá zařízení zapnuto automatické řízení výkonu musí být nastaven na poloviční výkon (27dBm). 2) Mitigační technika

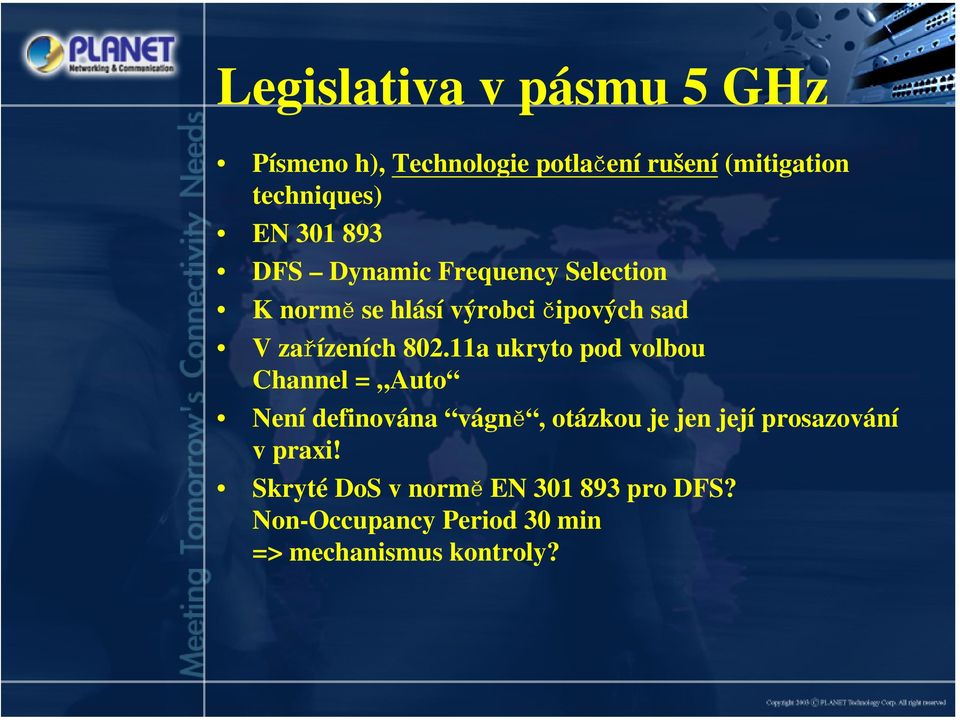

6 Legislativa v pásmu 5 GHz Písmeno h), Technologie potlačení rušení (mitigation techniques) EN DFS Dynamic Frequency Selection K normě se hlásí výrobci čipových sad V zařízeních a ukryto pod volbou Channel = Auto Není definována vágně, otázkou je jen její prosazování v praxi! Skryté DoS v normě EN pro DFS? Non-Occupancy Period 30 min => mechanismus kontroly?

7 Výhody/nevýhody v pásmu 5GHz Výhody: Dobře známý systém nepřekrývajících se kanálu (ETSI) a Menší Fresnelova zóna možnost použít stejné kabelové trasy a konektory za cenu vyššího útlumu menší odstupy a rozměry antén (vlnová délka 12.5 cm vs. 5.5cm) Nevýhody: Vyšší útlum

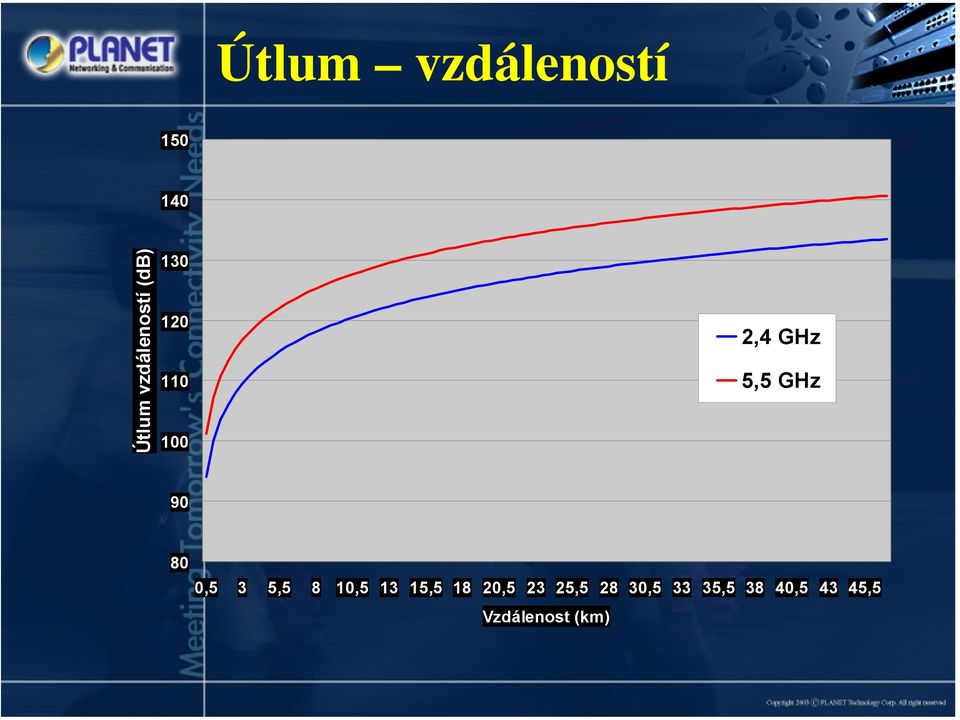

8 Útlum vzdáleností Útlum vzdáleností (db) ,4 GHz 5,5 GHz ,5 3 5,5 8 10, , , , , , , ,5 Vzdálenost (km)

9 Útlum kabelových tras 1,200 1,000 0,800 RLF-195 RLF-5 RLF-10 RLF-12 útlum db/m 0,600 0,400 0,200 0, frekvence (MHz)

10 Útlum konektory Užití stále stejných konektorů jako u 2,4GHz N konektor vyhovuje do ~11GHz, precizní do 18GHz SMA konektor vyhovuje do ~12GHz

11 Fresnelova zóna aneb min. výška nad překážkami 12,00 Poloměr 60% 1. Fresnelovy zóny (m) 10,00 8,00 6,00 4,00 2,00 2,4GHz FSC 60% 5,5GHz FSC 60% 0,00 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 vzdálenost (km)

12 Nové antény 5,3-5,8GHz Směrové antény 22-24dBi UNI x400mm 26-28dBi UNI x600mm 28-30dBi UNI x900mm Všesměrové 12 dbi OM-512 Vnitřní 8 dbi P-508

13 Legální užití, 6Mbps 30,0 zisk (db) 25,0 20,0 15,0 10,0 5,0 0,0-5,0, 2,4G RLF-10 6Mbps 5G RLF-10 6Mbps 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9, , ,5 Délka svodů 5m. Bleskojistky Obě strany stejné. 2,4GHz: WAP-4060PE TX=min. Zatlumení=8dB 5,5GHz: WDAP-2000PE TX=min. Zatlumení=4dB Započtena rezerva DSSS = 10dB -10,0, vzdálenost (km)

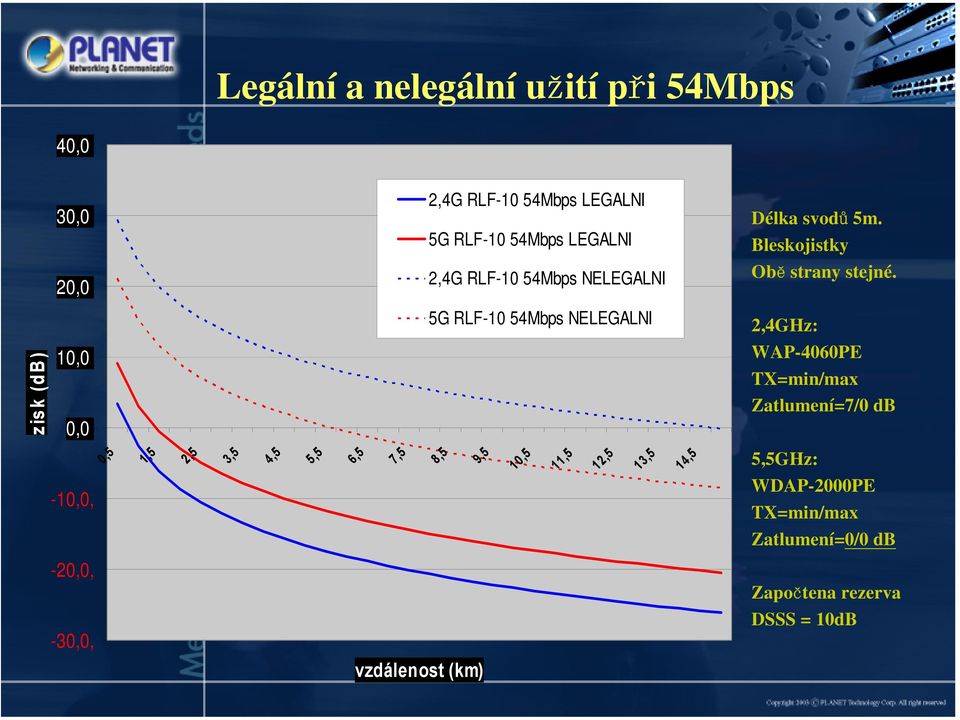

14 Legální a nelegální užití při 54Mbps 40,0 30,0 2,4G RLF-10 54Mbps LEGALNI 5G RLF-10 54Mbps LEGALNI Délka svodů 5m. Bleskojistky 20,0 2,4G RLF-10 54Mbps NELEGALNI Obě strany stejné. 5G RLF-10 54Mbps NELEGALNI 2,4GHz: zisk (db) 10,0 0,0 WAP-4060PE TX=min/max Zatlumení=7/0 db -10,0, 0,5 1,5 2,5 3,5 4,5 5,5 6,5 7,5 8,5 9,5 10,5 11,5 12,5 13,5 14,5 5,5GHz: WDAP-2000PE TX=min/max Zatlumení=0/0 db -20,0, -30,0, vzdálenost (km) Započtena rezerva DSSS = 10dB

15 Nelegální užití možnosti WiFi pásem 60,0 50,0 40,0 2,4G RLF-10 54Mbps NELEGALNI 5G RLF-10 54Mbps NELEGALNI 2,4G RLF-10 6Mbps NELEGALNI Délka svodů 5m. Bleskojistky Obě strany stejné. zisk (db) 30,0 20,0 10,0 5G RLF-10 6Mbps NELEGALNI 2,4G RLF Mbps NELEGALNI 5G RLF Mbps NELEGALNI 2,4GHz: WAP-4060PE TX=max Zatlumení=0 db 5,5GHz: WDAP-2000PE 0,0 0,5 2 3,5 5 6,5 8 9, , , , , , , , , , , , ,5 47 TX=max Zatlumení=0 db -10,0, Započtena rezerva -20,0, DSSS = 10dB -30,0, vzdálenost (km)

16 Planet WDAP-2000PE Profesionální AP/WDS bridge Dvojitá jednotka a+g Super A/Super G 108Mbps Simultánní provoz v pásmu 2,4 a 5GHz Vzájemná bezdrátová separace klientů PoE 802.3af SNMP HTTPS vzájemná izolace sítí, odlišné VLAN 802.1Q, QoS 802.p a DSCP AP/WDS (8 jednotek) Syslogd, log WDAP-2000PE a/g

17 Užití duality práce jednotky WDS 5,5GHz WDS WDS WDS 1. kanál 2,4GHz AP 2,4GHz AP Client AP Client AP / AP 2. kanál

18 WDAP-1001 Duální a/g bridge jednoduší jednotka Dvojitá jednotka a+g Super A/Super G 108Mbps Simultánní provoz v pásmu 2,4 a 5GHz Vzájemná bezdrátová separace klientů bez PoE 802.3af bez SNMP bez HTTPS vzájemná izolace sítí bez podpory VLAN Režimy AP/WDS/Client Novinka! WDL-8315 PCI adaptér Duální a+g Super A/Super G 108Mbps Simultánní provoz v pásmu 2,4 a 5GHz Atheros 5006X WPA

19 VoIP Voice over IP

20 VoIP důvody k nasazení 1. snížení nákladů na hovorné 2. snížení nákladů na klasické tel. ústředny, možnost úplného odstranění 3. flexibilita na počet spojených bodů, nekonečný počet extenzí 4. nezávislost komunikační sítě NOVĚ 5. veliký rozvoj TISP i v ČR, především nad SIP => nezávislost na klasické tel. síti

21 Kompletnost řešení

22 VoIP - Topologie

23 IP Telefony - SIP VIP-150T 2x LAN, 1x PSTN (FXO) VIP-152T 2x LAN VIP-150PT 2x LAN, PoE 802.3af VIP-320 2x LAN 1x WAN Simultánně H.323/SIP DECT 8x DCT-100 1x PSTN (FXO)

24 SIP brány - 1 a 2 portové ATA+NAT VIP-160 1x WAN 4x LAN 1x FXS Firewall VIP-260 1x WAN 4x LAN 2x FXS Firewall ATA VIP-156 1x WAN 1x LAN 1x FXS VIP-156PE 1x WAN 1x LAN 1x FXS PoE 802.3af ADSL (IAD) IAD-200 1x ADSL 4x LAN 1x FXS 1x FXO Firewall IAD-200W 1x ADSL 4x LAN 1x FXS 1x FXO Firewall g DECT+WiFi VIP-462DG 1x WAN 4x LAN 1x FXS, 1x FXO 1x DECT 1x g

25 SIP brány a Proxy servery IPX IP ústředna modulární, 8x FXO SIP Proxy, 2x LAN VIP-050 Modulární brána, 8x FXO nebo FXS 1x LAN SIP-50 SIP Proxy 50 simultánních hovorů 200 registrací CDR VIP portová brána 2x FXS 2x FXO 1x LAN

26 IPX-2000 IP ústředna SIP 2.0 (RFC3261) standard IPX-2000 Integrovaný SIP Proxy Cluster čtyř IPX hovorů na zařízení, 200 registrovaných účastníků Celkem max. 200 hovorů, max. 800 registrovaných 2-pozice pro moduly IPX-FXO CDR Autokonfigurace telefonů VIP- 156 a nové řady VIP-153T

27 PLANET a Skype

28 Skype trend Registrovaných Plány do budoucna 51 milionů Atkivních uživatelů 3 miliony 160+ milionů downloadů 225 zemí 2+ miliony Využívají placené služby Skype in: Volání z analogu na PC Skype-in - Skype-out: Nahrazení analogového systému

29 VoIP řešení pro konzumenty Budoucnost? Jednoduchost užití Slušná hlasová kvalita Snadné procházení NAT firewally Zneužívání prostředků Supernodů Centrálnost systému => technická závislost Důvěra v bezpečnost? Další Velký Bratr? Možnost kdykoliv změnit pravidla hry

30 Skype produkty UP-100 USB Skype telefon UP-100 UP-120 UP-120 USB Skype telefon s LCD SKD-200 DCT-100 SKD-200, DCT-100 USB DECT telefon pro Skype SKG-300 VoIP ATA pro Skype

31 analogové VoIP volání volání DCT-100 Skype 0ut Skype PC Skype PC

32 Tenký klient

33 Tenký klient TC-400 Grafické rozhraní podobné Windows Statické IP, DHCP klient Povolení/zakázání boot menu, volba grafického rozlišení, nastavitelná lokální oprávnění interním aplikacím Podpora SMB Diagnostické síťové utility (ping, traceroute, telnet, SSH) Podpora lokálního tisku na LPT Podpora češtiny pro RDP

34 Ještě menší tenký klient TC ,- Grafické rozhraní podobné Windows Statické IP, DHCP klient RDP, Citrix, XDMCP Kompletní počítač TC-200PXE 4500,- bez CF start přes PXE

35 Tenký klient v malé síti Elegantní řešení bez W2K Windows XP + WinConnect přemění běžné Windows XP na terminálový server simultánní práce až 21 klientů RDP 2300Kč/licenci Doba instalace a zprovoznění: 10 minut

36 Předpokladem je: Tenký klient v podniku výkonný server => dostatek GB operační paměti vysoká dostupnost a redundantnost => nutnost více/mnoha serverů snaha o dosažení nezávislosti na platformě Blade Servery + Virtualizace systémů

37 NEXCOM Blade Servery Řešení IT infrastruktury NEXCOM International Co., Ltd., založena 1992 ISO 9001:2000, ISO patentů v IT oblasti Produkuje průmyslové počítače, síťová zařízení a systémy velkého výpočetního výkonu (HPC)

38 Blade Servery Proč, nač? Řeší efektivně centralizaci HW prostředků Řeší vysokou dostupnost Poskytuje extrémní výpočetní výkony Integrované řešení

39 Problém

40 Řešení Řešení pomocí jednotlivých 1U serverů Blade Server

41 Šasi HS416 LEGO stavebnice

42 HS416A vlastnosti Skříň Pozic Procesory KVM přepínače Síť 4U 19" Rackmount Až 16x PC Blade, až 8x Server Blade Dual Intel Xeon EM64T, Dual Intel Xeon, Dual AMD Opteron, Pentium-M / Celeron-M Integrované KVM, možnost řetězení 5-ti šasi do jednoho systému 2 Gigabitové sběrnice uvnitř Ventilace 4 ventilátory, hot-swap Napájení 7 zdroj, hot swap, 350W každý, max. 2100W, VAC, 50/60Hz

43 Čelní panel HS416A Blade pro jeden slot Intel P-M Blade Blade pro dva sloty Dual Intel Xeon,EM64T Xeon Blade Dual AMD Opteron Blade Blade pro čtyři pozice Dual CPU s 2x3.5 HDD Up to 8 Server Blade

44 Zadní panel HS416A W Redundantní zdroje 3+1 Ventilátor AC 100~240V zásuvky Pozice pro Gigabitové moduly -GSB416 (24x 1000Base-T přepínač) -GSB408 (12x 1000Base-T přepínač) -CMB408 (8x výstup 1000Base-T) Pozice pro KVM moduly -AMB416A 8x KVM+12x 100Base-TX -AMB416PC 8x KVM cat5 + 12x 100Base-TX

45 Gigabitové propojení Hlavní zátěž CMB408 (8 Gigabitových portů) GSB408 (12-ti portový přepínač) LAN1 CMB408 (8 Gigabitových portů) GSB408 (12-ti portový přepínač) LAN2 LAN Port 1 LAN Port 2 Blade 1 LAN Port 3 Blade 2 Blade 3 Blade 4 Blade 14 Blade 15 Blade 16 Propojení přes backplane 100Mpbs Management LAN LAN3 AMB416A (8+1 KVM switch, 14 portů 10/100Mb přepínač) AMB416PC (8 portů KVM over Cat5, 14 portů 10/100Mb přepínač)

46 Dual AMD 64-bit Opteron Quad Blade HDB44812I3S Procesors Dual AMD Opteron 200 series, up to 3.6GHz, dual-core Čipset AMD 8131/8111 Paměť 4x 184-pin DIMM, 8GB DDR400 ECC Disky Grafická karta Síť 2x 3,5 SCSI, PCI-X Adaptec 39320A-R, 640MB/s Integrovaná VGA ATI Rage XL 8MB 2x Gigabit Ethernet, 1x Fast Ethernet

47 NexCare XE Features Správcovská konzole NexBlade Chassis Management Console Správa všech šasí v jednom okně Aplikace pro Windows2000 a vyšší monitoring stavu šasí a jednotlivých serverů ovládání hardwaru šasí i serverů (napájení, reset, KVM přepínač atd.) zasílání zpráv a logování řízení oprávnění o přístupu k ovládáním jednotlivých serverů součástí systému

48 VMware Virtualizace prostředků

49 HS416A jedna platforma s mnoha možnostmi Integrované jednoúčelové systémy Bezpečnostní systémy, konverze dat, zpracování signálu HDB41915 (Pentium-M, 16x) Podniková řešení Front-End servery:hdb41915 Aplikační servery, databázové servery HDB42742, HDB42812 (Xeon/Opteron 16x) HDB44812, HDB44742 (Xeon/Opteron + 2x 3.5 HDD) High Performance Computing PC Clustery HDB42742, HDB42812 (Xeon/Opteron, možnost Infiniband adaptérů)

50 Video over IP Kamerové systémy v IP sítích

51 IP kamerové systémy proč používat? Dobře známá IP technologie Není nutné budovat novou kabelovou strukturu, při užití PoE dokonce ani napájení Multiuživatelský přístup k obrazovým datům Dálkový přístup Univerzální formáty dat Snadná archivace a prohledávání obrazových dat Žádná degradace v čase

52 IP kamery vs. Grabbery/USB kamery Grabbery vzdáváte se výhody flexibility kabeláže, nezávislosti na OS a je nutné řešit napájení. Snadnější volba kamer a objektivů. USB laciné řešení pro malé kabelové vzdálenosti, závislost na OS Koexistence řešení

53 IP kamery venkovní ICA-300 venkovní IP kamera IR světlo, řízeno senzorem, 30m CCD 1/3 IP66 ICA-600 IP kamera s otáčením a nakláněním Speed dome, 360/92 stupňů 12x optický zoom IP66 CCD 1/4

54 IP kamery ICA-100 CMOS 1/3, MJPEG 320x240 (20 fps), 640x480 (10 fps) ICA-100PE CMOS 1/4, PoE 802.3af, MJPEG 320x240 (24 fps), 640x480 (10 fps) ICA-100C ICA-100PE ICA-100 ICA-100W ICA-100 CMOS 1/3, MJPEG, Výměnný objektiv CS-MOUNT 320x240 (24 fps), 640x480 (10 fps) ICA-100W + WiFi b ICA-102 CMOS 1/4, MPEG4, záznam zvuku 320x240 (24 fps), 640x480 (10 fps) ICA-102W + WiFi g ICA-102 ICA-102W

55 IP kamery IVS-100 kamerový server, MJPEG 320x240 (30 fps), 640x480 (20 fps) 2+2 čidla RS-485 pro ovládání kamery/zařízení ICA-500 otáčivá kamera (dome) CMOS 1/3, MJPEG 320x240 (20 fps), 640x480 (10 fps) 2+2 čidla

56 GO1984 vs. PLANET IP kamery GO1984 Profesionální systém integrující obrazový záznam z IP kamer, USB webkamer, video grabberů a čidel. Česká verze. Ve verzi Enterprise Edition: - neomezený počet připojených IP kamer, žádné licenční poplatky za kamery - neomezený počet simultánních přístupů z prohlížečů - nahrávání obrazu před a po vyvolání alarmu - cyklické ukládání a mazání starých záznamů dle velikosti a doby záznamu - podpora clusteru serverů -možnost spuštění jiné aplikace při vyvolání poplachu -manažer událostí - časový plánovač nastavení systému - snímání I/O čidel

57 xdsl Vysokorychlostní přenos dat po dvouvodičovém vedení

58 HPNA3 Soupeřící technologie ADSL 2/2+ vs. HPNA vs. VDSL Náklad na pásmo 120Kč/Mbit, už pro dvoubodový spoj. Možnost řetězení. Dosah 600m. ADSL 2/2+ Náklad na pásmo 140Kč/Mbit, jen v nejoptimálnějším zaplnění DSLAMu Do 1,3km ADSL Do 2,3 km ADSL 2/2+@12Mbps. Nad 2,5 km shodné ADSL 2, zvýšení rychlosti oproti ADSL +50kbps. Zvětšení dosahu o m. VDSL Náklad na pásmo 370Kč/Mbit dvoubodový spoj. Symetrický duplex. Dosah ~1km

59 HPNA 3.0 XL-HB128M 2 x LAN 10/100Base-TX 2 x RJ-11 až 25 vzájemně komunikujících jednotek na jediném páru vodičů maximální vzdálenost mezi dvěma jednotkami 600m současný provoz s telefonem, ADSL, ISDN, modemem přenosová rychlost až 128Mbps, automatické přizpůsobení rychlosti v rozsahu 4-128Mbps transparentní Ethernetový bridge zpětně kompatibilní s HPNA 2.0 přenosové pásmo 4-21MHz v režimu HPNA 3.0, resp. 4-10MHz vůči zařízením HPNA 2.0

60 HPNA 3.0 Užití XL-HB128M Efektivní rychlost na 600m 30Mbps (IP/TCP) Při instalaci dalších jednotek na stejný vodič se dělí přenosové pásmo rovnoměrně Realizace rozvodu v budovách, libovolný dvouvodič, např. i STA 600 m 24 zařízení

61 HPNA 3.0 XL-HB14128M 2 x LAN 10/100Base-TX 2 x RJ-11 až 14x25 jednotek XL-HB128M maximální délka segmentu 600m současný provoz s telefonem, ADSL, ISDN, modemem přenosová rychlost až 128Mbps, automatické přizpůsobení rychlosti v rozsahu 4-128Mbps transparentní Ethernetový bridge VLAN 802.1Q

62 Přínos ADSL 2/2+ ADSL 2/2+ 25 Max. přenosová rychlost (Mbit/s) ADSL2+ ADSL2 ADSL 0 0,0 0,6 1,2 1,8 2,4 3,1 3,7 4,3 4,9 5,5 6,1 Vzdálenost (km)

63 ADSL 2/2+ DSLAM ADS x LAN 1000Base-TX, 1 x 1000Base-T management 48x portů ADSL 2/2+, Annex A, včetně splitteru transparentní Ethernetový bridge VLAN 802.1Q ADS x LAN 1000Base-TX, 1 x 1000Base-T management 24x portů ADSL 2/2+, Annex A, včetně splitterů transparentní Ethernetový bridge VLAN 802.1Q

64 Náklad na úč astníka (K č /k s ) Srovnání nákladů na účastníka HB128M : HB128M 4x HB128M : HB128M HB128M : HB14128M 4x HB128M : HB14128M 15x HB128C : HB128C ADE-3400 : ADS-2400 ADE-3400 : ADS Počet účastníků (ks)

65 Děkujeme za pozornost. Další informace na Technická podpora ftp.asm.cz
