Pokrokové řešení monitorování plynu

Transkript

1 Kontinuální monitorování emisí Kontrola zásobníků/komínů Kontrola výrobních procesů Řízení jakosti Měření výfukových plynů Kontrola kvality pracovního prostředí Výzkum spalovacích procesů Záchranné sbory Pokrokové řešení monitorování plynu CO CO 2 SO 2 NH 3 H 2 O HCN NO X Anorganické plyny CH 4 HF HCl VOC Uhlovodíky Aromatické látky N 2 O

2 Představení technologie GASMET Řešení průmyslové analýzy plynu Sortiment Gasmet TM Ga s m e t t e c h n o l o g i e s je finská společnost, která vyvíjí a vyrábí systémy pro analýzu plynu Gasmet. První generace analyzátorů plynu Gasmet byla představena v roce Od té doby se společnost úspěšně vyvíjela uváděním nových a moderních přístrojů včetně unikátního systému Gasmet In Situ. Analyzátory Gasmet využívají analytickou metodu Fourierovy transformace infračerveného spektra (FTIR), UV - fluorescence a TDL technologie (laser). Tato technologie umožňuje zajištění přesných a reprodukovatelných výsledků tím jsou analyzátory Gasmet ideální pro náročné průmyslové i výzkumné použití. Gasmet FTIR analyzátory umožňují současně měřit organické a anorganické sloučeniny, analyzovat horké, vlhké a korozivní složky plynu. Během několika vteřin je možné změřit koncentraci až 50 různých složek měřeného plynu. Vzorek plynu není třeba složitě upravovat, protože měřící článek (kyveta) je vytápěný až na teplotu 180 C. Rozsah naměřených hodnot je od řádu ppb do řádu úrovně obj%. OBSAH Gasmet on-site Přenosné analyzátory...4 Gasmet on-line 19 analyzátory...6 Gasmet CEMS Systémy pro kontinuální monitorování emisí...6 Gasmet in-situ Každý analyzační systém Gasmet je konstruován tak, aby byly splněny požadavky konkrétního zadání. Velká péče je věnována odběrovému systému vzorku plynu, aby analýza splňovala stanovené požadavky. Přístroje Gasmet jsou používány pro měření, kde tradiční analyzátory již nejsou schopny spolehlivě fungovat. In situ FTIR analyzátory...8 Gasmet in-lab Analyzátory s vysokou rychlostí odezvy a vysokou citlivostí In-Situ 2 Sortiment analyzátorů Gasmet nabízí jak stabilní, tak přenosné modely pro širokou škálu aplikací. Typickými příklady jsou kontinuální monitorování emisí v elektrárnách, spalovnách odpadů, cementářských pecích a v řízení výrobních procesů. Dalším odvětvím je srovnávací měření pro ověření stávajících CEMS podle EN směrnic. Mimo jiné nový Gasmet CMM (Continuous Mercury monitor) poskytuje inovativní řešení pro stopovou analýzu rtuti ve spalinách. Analyzátory Gasmet jsou vyvinuty a vyráběny tak, aby splňovaly standardy nejpřísnějších certifikací, včetně TUV (17. BlmSchV) a MCERTS. Společnost Gasmet Technologies rovněž přijala systém ISO 9001 managementu jakosti. Prodej analyzátorů Gasmet je podporován prostřednictvím celosvětové sítě distributorů, která pokrývá všechny kontinenty. certificate no: sira mc /00 Technologie Calcmet od spektra k výsledku On-Site CEMS

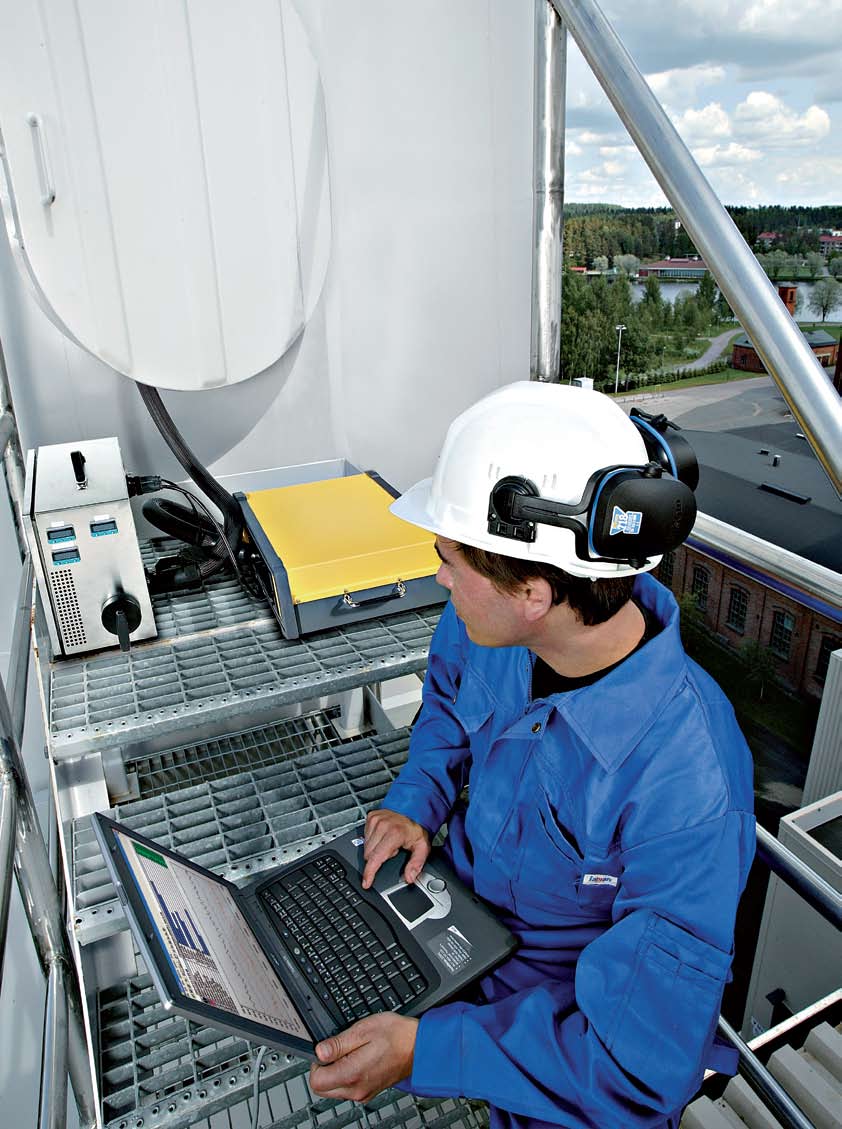

3 Umístit laboratoř v místě měření Přenosné analyzátory pro náročná měření On-Site Analyzátory řady Dx jsou konstruovány pro různá mobilní měření. Pro aplikace, kde je předpoklad vysoké teploty a vysoké vlhkosti měřeného plynu, např při analýze spalin. Analyzátory Gasmet On-Site ve spojení s přenosným systémem odběru a úpravy vzorku Gasmet tvoří kompletní přenosný monitorovací systém. Analyzátory řady Dx pracují s externím laptopem, kde je nainstalován software Calcmet. Tento snadno použitelný program jednak kontroluje samotný analyzátor, tak provádí skutečnou kvalitativní a kvantitativní spektrální analýzu vzorku plynu. S novým typem DX-4030/40 se standardně používá rozhraní PDA (Portable Digital Assistant), které přináší pro uživatele zcela novou úroveň. Gasmet DX-4000 analyzátory se obvykle používají pro monitorování emisí v zásobnících, v komínech, k řízení a kontrole katalytických procesů a v mnoha různých aplikacích, kde je nutný přesný, místní monitoring vícesložkových plynných látek. Gasmet DX-4015/40 je ideálním nástrojem pro průmyslové monitorování kvality okolního ovzduší a ochranu zdraví při práci. Analyzátor DX-4030/40 ve speciálním batohu je určen pro mimořádné události týkajících se měření úniků toxických chemických látek přímo v místě havárie apod. Gasmet on-site 390 x 164 x 445 mm hmotnost 14 kg přenosný, robustní konstrukce 12 V DC nebo 100 až 250 V AC 4

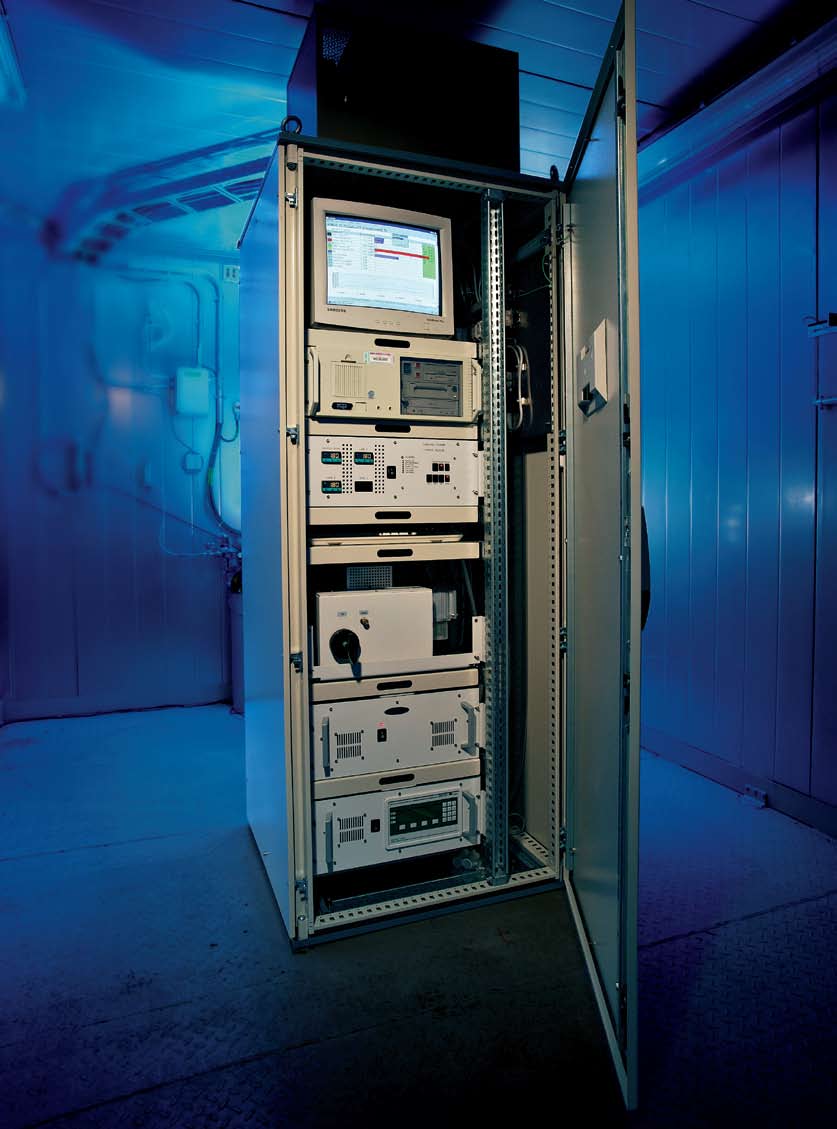

4 Odběrová sonda s vyhřívaným filtrem Analyzátory řady Cx jsou provozovány s externím průmyslovým počítačem se softwarem Calcmet, který zajišťuje řízení analyzátoru a poskytuje výsledky měření koncentraci jednotlivých složek plynu. Kompletní systém kontinuálního měření emisí On-Line Řada analyzátorů Gasmet CX je v provedení 19 zásuvného modulu určená ke kontinuálnímu monitorování emisí. Ve spojení s odběrovým systémem Gasmet, průmyslovým počítačem a analyzátorem kyslíku Gasmet Oxygen tvoří kompletní kontinuální měřicí systém emisí CEMS. Analyzátory Gasmet CX FTIR jsou provozovány s externím průmyslovým počítačem se softwarem Calcmet, který zajišťuje řízení analyzátoru a poskytuje výsledky měření koncentraci jednotlivých složek plynu. Řada Gasmet Cx je certifikována dle TÜV (17. BImSchV), CERTS, tím je zaručena kvalita a přesnost měření. Vyhřívané odběrové vedení Elektricky vytápěný odběrový systém Vyhřívané čerpadlo Vyhřívaný filtr Snímač průtoku Vstup pro nulový plyn FTIR analyzátor Vyhřívané odběrové vedení ZrO 2 sonda pro měření kyslíku Vyhřívané odběrové vedení Budoucnost systému CEMS Gasmet je zajištěna mimo jiné i díky novému analyzátoru Gasmet CMM (Continuous Mercury Monitor). Tento analyzátor je navržen s ohledem na budoucí požadavky pro kontinuální monitoring rtuti v elektrárnách a spalovnách odpadu (například dle US EPA PS-12A a/nebo části ustanovení 75). Od roku 2007 lze variantně analyzátor Gasmet CX-4000 vybavit laditelnou laserovou jednotkou, umožňující měření kyslíku s vysokou přesností bez nutnosti použití externího O2 analyzátoru. Analyzátory typu Gasmet CX-4000 se obvykle používají pro kontinuální, nepřetržité měření emisí, pro řízení a kontrolu výrobních procesů a pro další aplikace, kde je třeba monitorovat více složek v horkém a vlhkém vzorku analyzovaného plynu. Analyzátor typu Gasmet Cx-4015 je určen pro kontinuální měření kvality okolního ovzduší, měření kvality pracovního prostředí a zajištění ochrany zdraví. Analyzátor typu Gasmet FCX je speciální verze, která kombinuje analyzátor serie CX, průmyslový počítač a dotykový displej v boxu s krytím IP65. Gasmet CEMS 6 Gasmet CX x 196 x 450 mm hmotnost 17 kg 19 zásuvný blok Gasmet FCX 600 x 800 x 300 mm hmotnost kg, dle provedení krytí IP x 2500 x 800 mm hmotnost cca 350 kg, dle provedení krytí IP 54

5 Představení FTIR analyzátorů in-situ Kontinuální analýza plynu In-Situ Analyzátory Gasmet In-Situ spojují výhody principu in-situ měření s výhodami měření metodou FTIR spektrometrie. Ve srovnání s tradiční metodou in-situ analyzátory Gasmet In-Situ vynikají výkonem měření, stabilitou kalibrace a snadnou údržbou. Analyzátory Gasmet In-Situ nabízejí nákladově efektivní alternativu k extraktivním metodám kontinuálního měření emisí a měření pro řízení a kontrolu výrobních procesů a pro další aplikace, kde je třeba monitorovat s vysokou přesností více složek měřeného plynu. Analyzátory Gasmet In-situ tvoří jednotku složenou z FTIR spektrometru, měřící kyvety, která je vložena přímo do proudu měřeného plynu a ve spojení s vyhodnocovací elektronikou tvoří kompaktní měřicí jednotku. Tento typ analyzátorů je vyvinut pro pevné a stálé zabudování a poskytuje všestranné uplatnění s vysokou přesností. Gasmet IN-SITU 1018 x 390 x 250 mm hmotnost 30 kg 8

6 Laboratorní stolní analyzátory pro optimální výkon ve všech situacích Každý analyzátor Gasmet je předem ve výrobě sestaven a nakalibrován dle požadavků zákazníka. Nejmodernější přístrojové vybavení pro analýzu s vysokou citlivostí In-Lab Řada Cr jsou vysoce citlivé přístroje s rychlou odezvou analýzy měřeného plynu. Jsou vhodné zejména pro měření výfukových plynů motorů, výzkum spalovacích procesů a další náročné výzkumné úkoly. Tyto analyzátory vynikají krátkou dobou odezvy a vysokou přesností. Analyzátory řady Cr, stejně jako ostatní analyzátory Gasmet, jsou již z výroby kalibrovány tak, aby přesně odpovídaly požadavkům zákazníka. Kalibrace je založena na fyzikální konstantě koeficient absorpce jednotlivých složek plynu. Díky tomu je kalibrace konstantní v průběhu několika let a není potřeba drahých kalibračních plynů. Měřicí rozsahy jsou od jednotek ppm po řády objemových %. Pro vyšší citlivost mohou být analyzátory vybaveny měřící kyvetou o délce až 100 m. Detekční limity analyzátoru Gasmet Cr-100m jsou od méně než 10 ppb. Typ Cr-100m lze použít pro kontrolu čistoty plynu a hygieny prostředí v průmyslové výrobě. Gasmet Cr x 473 x 311 mm hmotnost 22 kg detektor chlazený kapalným dusíkem Gasmet Cr-100m 1225 x 450 x 311 mm hmotnost 45 kg detektor chlazený kapalným dusíkem 10

7 Fourierova transformace infračervené spektroskopie (FTIR) je jedna z nejlepších metod analýzy plynu. FTIR analyzátory jsou široce použitelné pro laboratorní a průmyslovou analýzu plynu. Princip Fourierovy transformace infračerveného světla (FTIR). Infračervený zdroj vyhodnocovací elektronika 1. Širokopásmové IR záření Interferometr Modulované Měřicí kyveta Přenos Detektor IR záření IR záření MCT detektor 6. Měřený signál HeNe laser 3. Zpracování signálu a dat Co se skrývá uvnitř: Technologie Mezi hlavní výhody analyzátory plynů Gasmet FTIR je schopnost vícesložkové analýzy s dobrou citlivostí, vysokou přesností, rychlostí a jednoduchou kalibrací. FTIR spektrometr je přístroj, který měří kvalitativní a kvantitativní infračervené spektrum a poskytuje informace o molekulách plynu v daném vzorku. 1. elektronika zpracování signálu s využitím DSP (Digital Signal Processor) technologie pro sběr dat vysokou rychlostí. 2. GICCOR interferometr je v současné době nejspolehlivější interferometr na trhu. Během výrobního procesu musí každý interferometr projít rozsáhlou zkouškou rázů a teplotní stability (± 20 C) bez jakéhokoli snížení modulace. Robustní interferometr přesahuje standardy vojenských vibrací (mil-std-810c, část f). 4. měřicí kyveta 2. GICCOR interferometr 3. He-Ne laser s dlouhou životností a přesností své vlnové délky. 4. všechny části pevné vytápěné kyvety, které přicházejí do styku s měřeným plynem jsou potaženy ochrannou vrstvou Au nebo Rh a tím je zaručena maximální odolnosti proti korozi. Pro dodržení přesnosti a měření je délka kyvety dodávána v rozsahu 1cm 100 m. 5. pozlacené jednodílné nepohyblivé zrcadlo, jemně opracované diamantovými nástroji poskytuje vynikající a dlouhodobou stabilitu kalibrace. stabilní zrcadlo měřicí kyvety vytápěný MCT detektor bez rušivých vlivů zaručuje vynikající citlivost

8 Moderní, vysoce výkonný a uživatelsky jednoduchý software Calcmet. IR spektrum obsahuje všechny informace o vzorku plynu pro identifikaci a kvantifikaci jednotlivých složek. Všechny parametry měření jsou ukládány společně s měřeným spektrem. Od spektra k výsledkům: Calcmet TM Všechny analyzátory Gasmet FTIR jsou standardně vybaveny softwarem Calcmet. Software Calcmet analyzuje jednotlivá spektra pomocí sofistikovaných, patentem chráněných vícesložkových algoritmů. Calcmet je schopen simultánní detekce, identifikace a kvantifikace až 50 různých komponentů plynu. Tento software je také určen pro snadné a efektivní zpracování výsledků. Vzhledem k tomu, že je měřen i obsah vlhkosti ve vzorku plynu, výsledky mohou být uvedeny buď v mokré nebo v suché fázi. Calcmet FTIR analyzátory měří jak organické, tak anorganické plyny v koncentracích od jednotek ppm až po řády objemových%. Příčná citlivost je automaticky kompenzována a tím je přesnost měření zachována i při analýze složitých směsí plynů s možností překrývání jednotlivých spekter. Přesné výsledky jsou k dispozici během několika sekund. Vzhledem k tomu, že jednotlivá spektra vzorku jsou uložena v externím počítači jako samostatné soubory, mohou být snadno znovu použita při dalších analýzách i po několika letech. Software Calcmet také umožňuje identifikaci dosud neměřených složek plynu. Tato funkce je důležitá při řízení a kontrole výrobních procesů. Spektrální analýza je plně automatizovaná. Výsledky analýzy mohou být zobrazeny jako tendenční vyhodnocení trendy
