Vybrané kapitoly z pravěkého stavitelství 1. Úvod do konstrukcí pozemního stavitelství

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Vybrané kapitoly z pravěkého stavitelství 1. Úvod do konstrukcí pozemního stavitelství"

Transkript

1 Vybrané kapitoly z pravěkého stavitelství 1. Úvod do konstrukcí pozemního stavitelství Zuzana Bláhov hová-sklenářová Univerzita Karlova v Praze Filozofická fakulta Ústav pro pravěk k a ranou dobu dějinnoud 2010

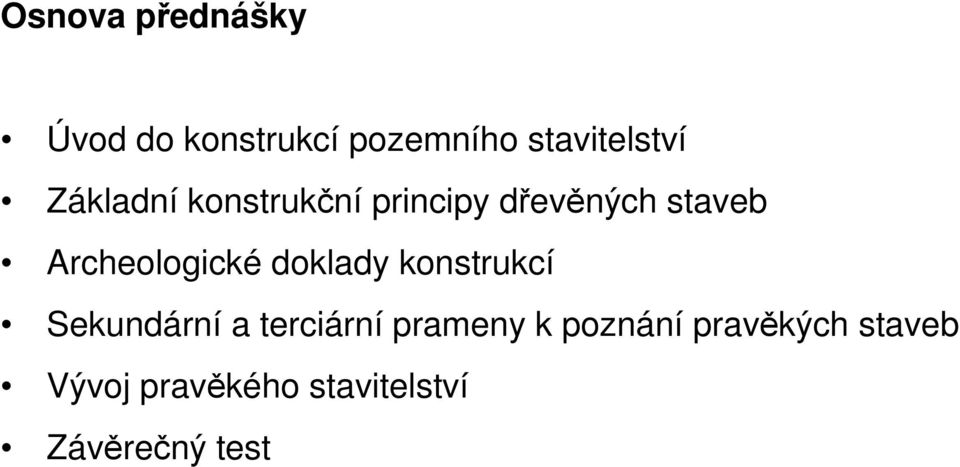

2 Osnova přednášky Úvod do konstrukcí pozemního stavitelství Základní konstrukční principy dřevěných staveb Archeologické doklady konstrukcí Sekundární a terciární prameny k poznání pravěkých staveb Vývoj pravěkého stavitelství Závěrečný test

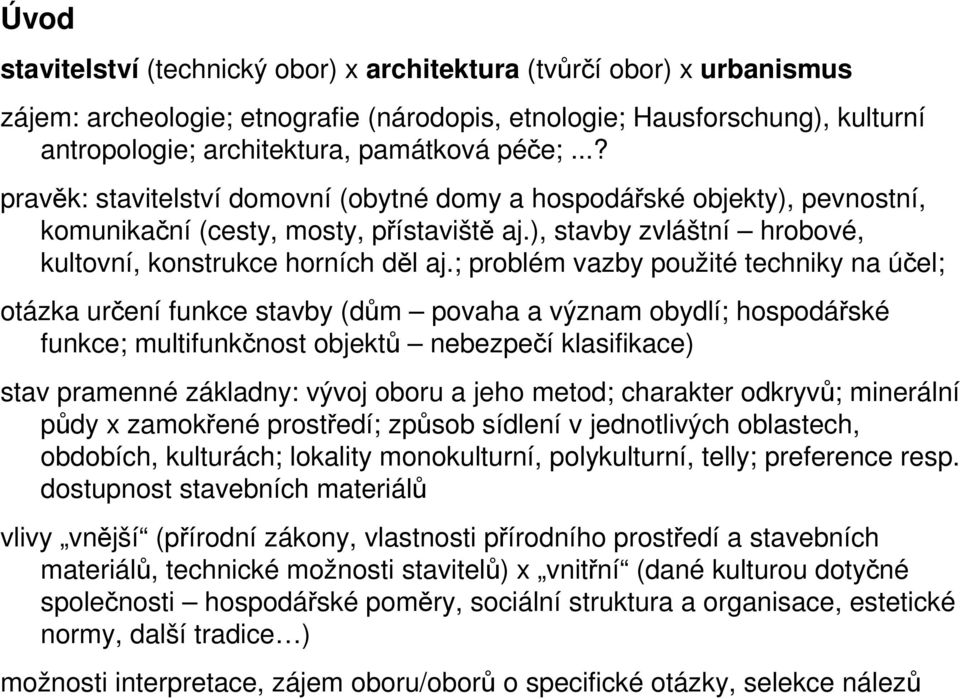

3 Úvod stavitelství (technický obor) x architektura (tvůrčí obor) x urbanismus zájem: archeologie; etnografie (národopis, etnologie; Hausforschung), kulturní antropologie; architektura, památková péče;...? pravěk: stavitelství domovní (obytné domy a hospodářské objekty), pevnostní, komunikační (cesty, mosty, přístaviště aj.), stavby zvláštní hrobové, kultovní, konstrukce horních děl aj.; problém vazby použité techniky na účel; otázka určení funkce stavby (dům povaha a význam obydlí; hospodářské funkce; multifunkčnost objektů nebezpečí klasifikace) stav pramenné základny: vývoj oboru a jeho metod; charakter odkryvů; minerální půdy x zamokřené prostředí; způsob sídlení v jednotlivých oblastech, obdobích, kulturách; lokality monokulturní, polykulturní, telly; preference resp. dostupnost stavebních materiálů vlivy vnější (přírodní zákony, vlastnosti přírodního prostředí a stavebních materiálů, technické možnosti stavitelů) x vnitřní (dané kulturou dotyčné společnosti hospodářské poměry, sociální struktura a organisace, estetické normy, další tradice ) možnosti interpretace, zájem oboru/oborů o specifické otázky, selekce nálezů

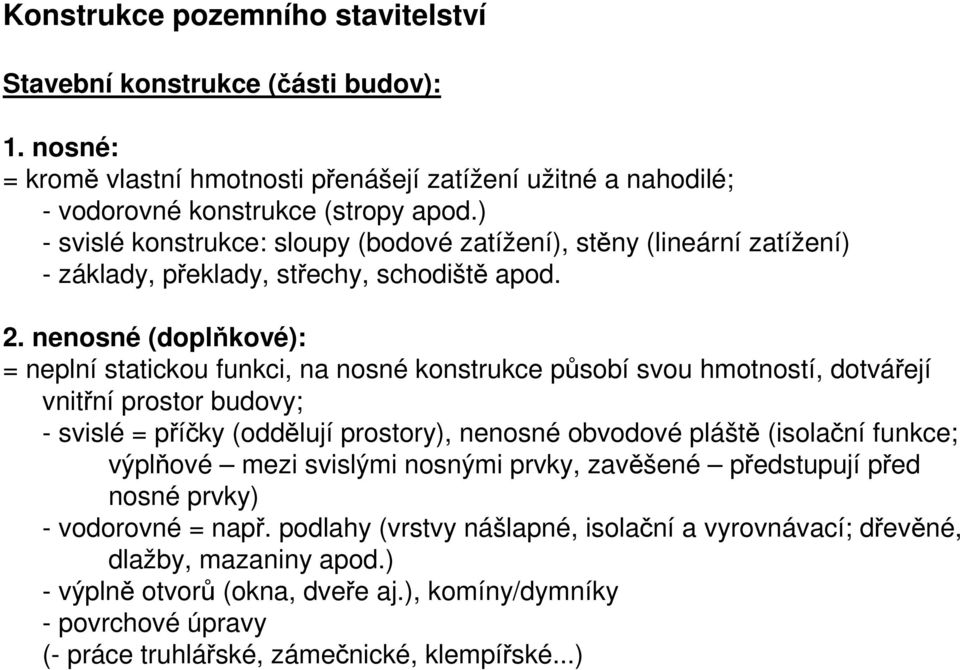

4 Konstrukce pozemního stavitelství Stavební konstrukce (části budov): 1. nosné: = kromě vlastní hmotnosti přenášejí zatížení užitné a nahodilé; - vodorovné konstrukce (stropy apod.) - svislé konstrukce: sloupy (bodové zatížení), stěny (lineární zatížení) - základy, překlady, střechy, schodiště apod. 2. nenosné (doplňkové): = neplní statickou funkci, na nosné konstrukce působí svou hmotností, dotvářejí vnitřní prostor budovy; - svislé = příčky (oddělují prostory), nenosné obvodové pláště (isolační funkce; výplňové mezi svislými nosnými prvky, zavěšené předstupují před nosné prvky) - vodorovné = např. podlahy (vrstvy nášlapné, isolační a vyrovnávací; dřevěné, dlažby, mazaniny apod.) - výplně otvorů (okna, dveře aj.), komíny/dymníky - povrchové úpravy (- práce truhlářské, zámečnické, klempířské...)

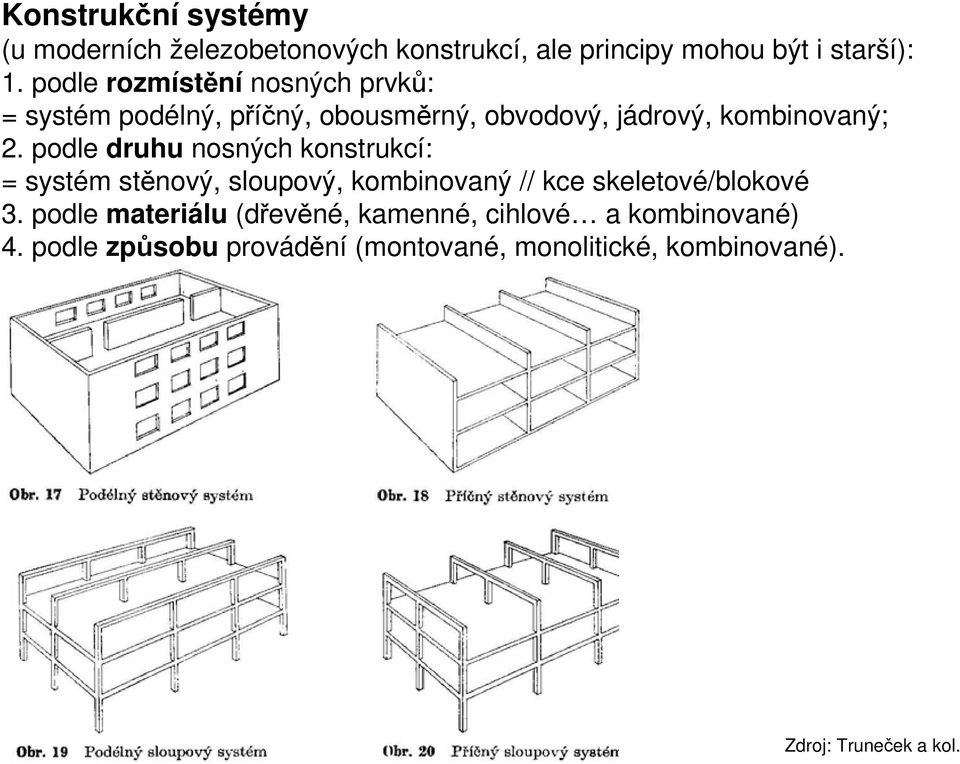

5 Konstrukční systémy (u moderních železobetonových konstrukcí, ale principy mohou být i starší): 1. podle rozmístění nosných prvků: = systém podélný, příčný, obousměrný, obvodový, jádrový, kombinovaný; 2. podle druhu nosných konstrukcí: = systém stěnový, sloupový, kombinovaný // kce skeletové/blokové 3. podle materiálu (dřevěné, kamenné, cihlové a kombinované) 4. podle způsobu provádění (montované, monolitické, kombinované). Zdroj: Truneček a kol.

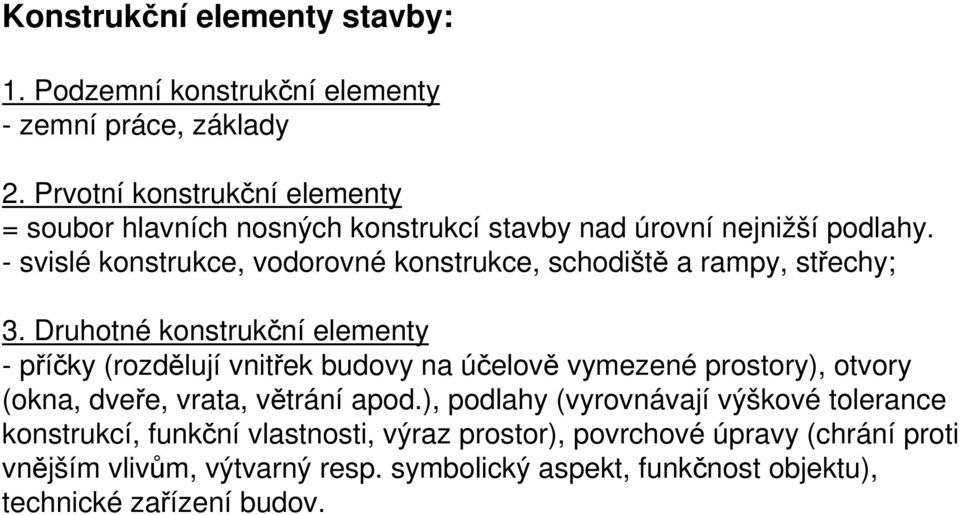

6 Konstrukční elementy stavby: 1. Podzemní konstrukční elementy - zemní práce, základy 2. Prvotní konstrukční elementy = soubor hlavních nosných konstrukcí stavby nad úrovní nejnižší podlahy. - svislé konstrukce, vodorovné konstrukce, schodiště a rampy, střechy; 3. Druhotné konstrukční elementy - příčky (rozdělují vnitřek budovy na účelově vymezené prostory), otvory (okna, dveře, vrata, větrání apod.), podlahy (vyrovnávají výškové tolerance konstrukcí, funkční vlastnosti, výraz prostor), povrchové úpravy (chrání proti vnějším vlivům, výtvarný resp. symbolický aspekt, funkčnost objektu), technické zařízení budov.

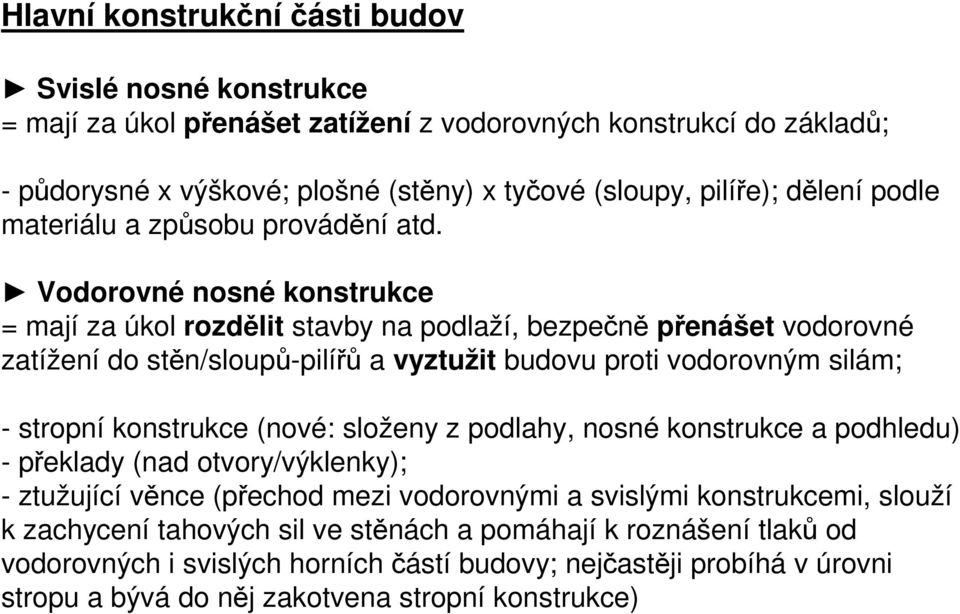

7 Hlavní konstrukční části budov Svislé nosné konstrukce = mají za úkol přenášet zatížení z vodorovných konstrukcí do základů; - půdorysné x výškové; plošné (stěny) x tyčové (sloupy, pilíře); dělení podle materiálu a způsobu provádění atd. Vodorovné nosné konstrukce = mají za úkol rozdělit stavby na podlaží, bezpečně přenášet vodorovné zatížení do stěn/sloupů-pilířů a vyztužit budovu proti vodorovným silám; - stropní konstrukce (nové: složeny z podlahy, nosné konstrukce a podhledu) - překlady (nad otvory/výklenky); - ztužující věnce (přechod mezi vodorovnými a svislými konstrukcemi, slouží k zachycení tahových sil ve stěnách a pomáhají k roznášení tlaků od vodorovných i svislých horních částí budovy; nejčastěji probíhá v úrovni stropu a bývá do něj zakotvena stropní konstrukce)

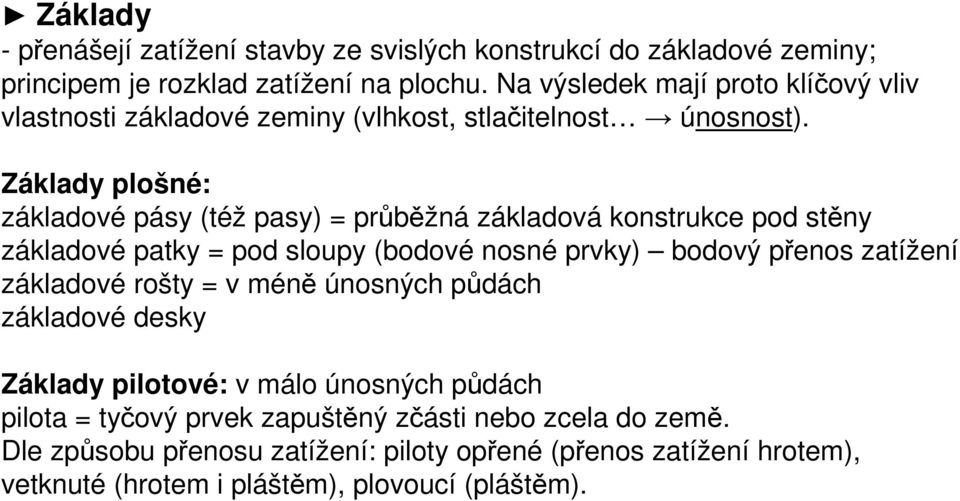

8 Základy - přenášejí zatížení stavby ze svislých konstrukcí do základové zeminy; principem je rozklad zatížení na plochu. Na výsledek mají proto klíčový vliv vlastnosti základové zeminy (vlhkost, stlačitelnost únosnost). Základy plošné: základové pásy (též pasy) = průběžná základová konstrukce pod stěny základové patky = pod sloupy (bodové nosné prvky) bodový přenos zatížení základové rošty = v méně únosných půdách základové desky Základy pilotové: v málo únosných půdách pilota = tyčový prvek zapuštěný zčásti nebo zcela do země. Dle způsobu přenosu zatížení: piloty opřené (přenos zatížení hrotem), vetknuté (hrotem i pláštěm), plovoucí (pláštěm).

9 Vybrané kapitoly z pravěkého stavitelství 2a. Základní konstrukční principy dřevěných staveb stěny Zuzana Bláhov hová-sklenářová Univerzita Karlova v Praze Filozofická fakulta Ústav pro pravěk k a ranou dobu dějinnoud 2010

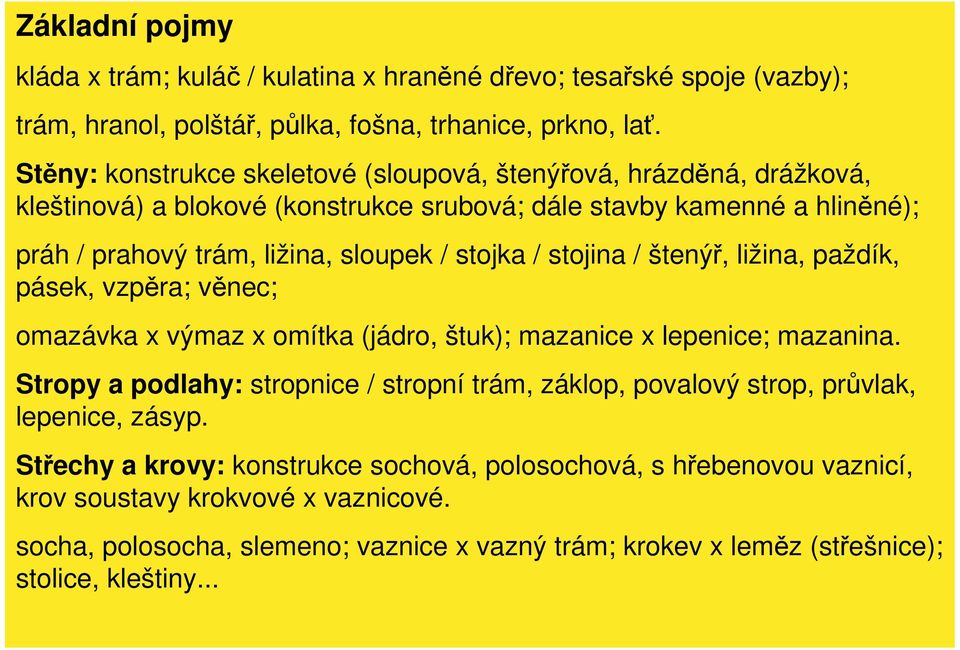

10 Základní pojmy kláda x trám; kuláč / kulatina x hraněné dřevo; tesařské spoje (vazby); trám, hranol, polštář, půlka, fošna, trhanice, prkno, lať. Stěny: konstrukce skeletové (sloupová, štenýřová, hrázděná, drážková, kleštinová) a blokové (konstrukce srubová; dále stavby kamenné a hliněné); práh / prahový trám, ližina, sloupek / stojka / stojina / štenýř, ližina, paždík, pásek, vzpěra; věnec; omazávka x výmaz x omítka (jádro, štuk); mazanice x lepenice; mazanina. Stropy a podlahy: stropnice / stropní trám, záklop, povalový strop, průvlak, lepenice, zásyp. Střechy a krovy: konstrukce sochová, polosochová, s hřebenovou vaznicí, krov soustavy krokvové x vaznicové. socha, polosocha, slemeno; vaznice x vazný trám; krokev x leměz (střešnice); stolice, kleštiny...

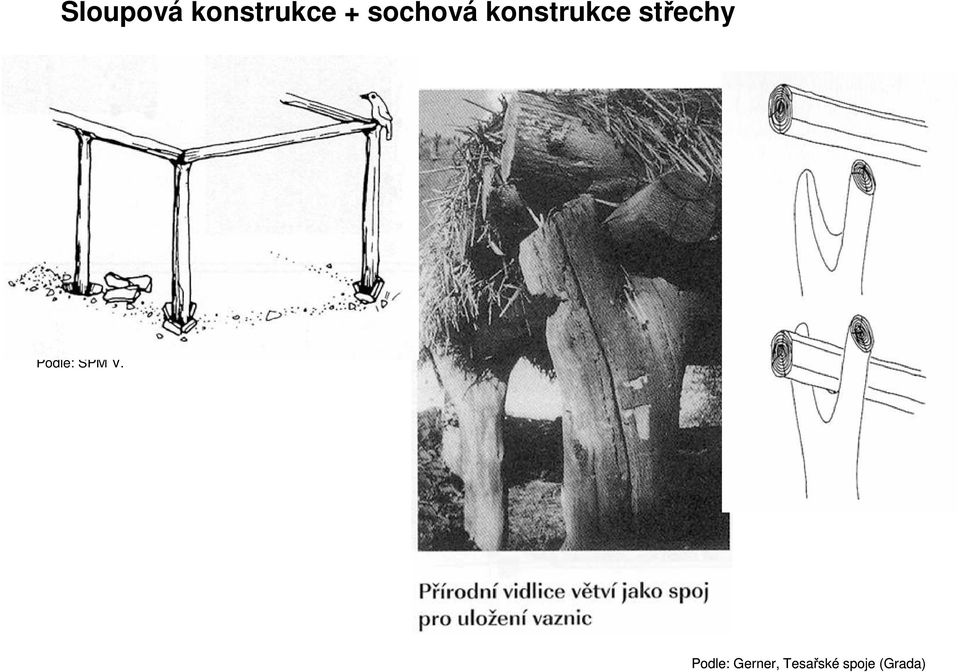

11 Sloupová konstrukce + sochová konstrukce střechy Podle: SPM V. Podle: Gerner, Tesařské spoje (Grada)

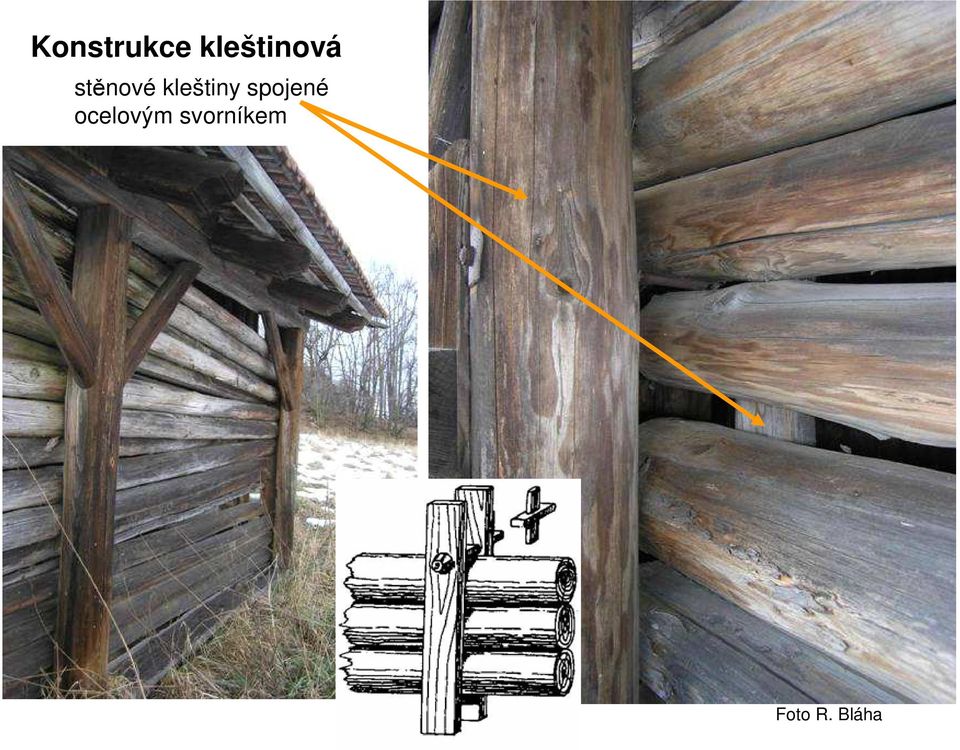

12 Konstrukce kleštinová stěnové kleštiny spojené ocelovým svorníkem Foto R. Bláha

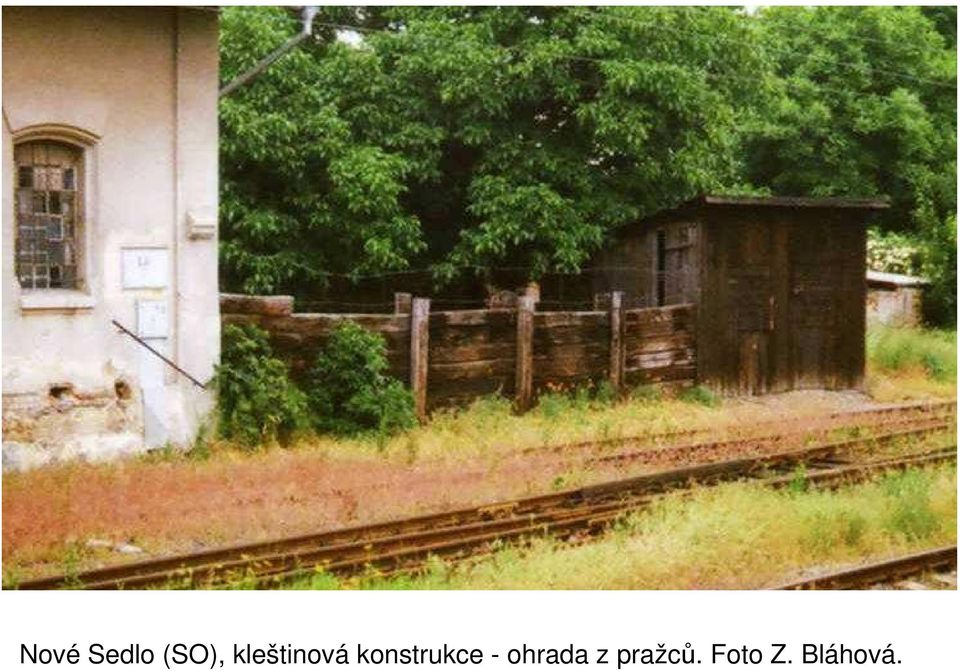

13 Nové Sedlo (SO), kleštinová konstrukce - ohrada z pražců. Foto Z. Bláhová.

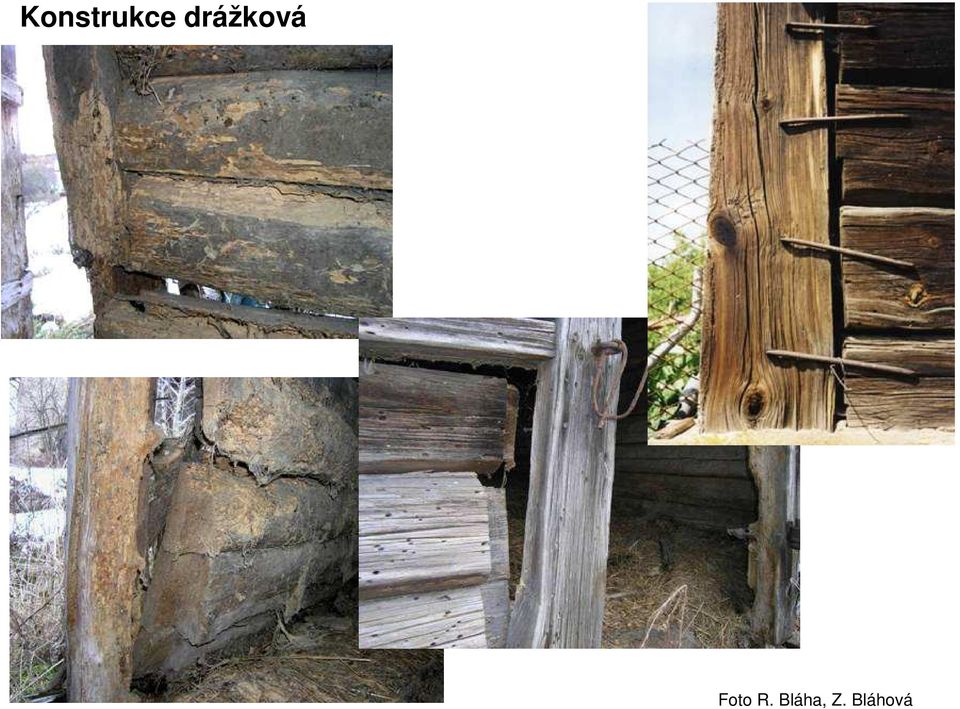

14 Konstrukce drážková Foto R. Bláha, Z. Bláhová

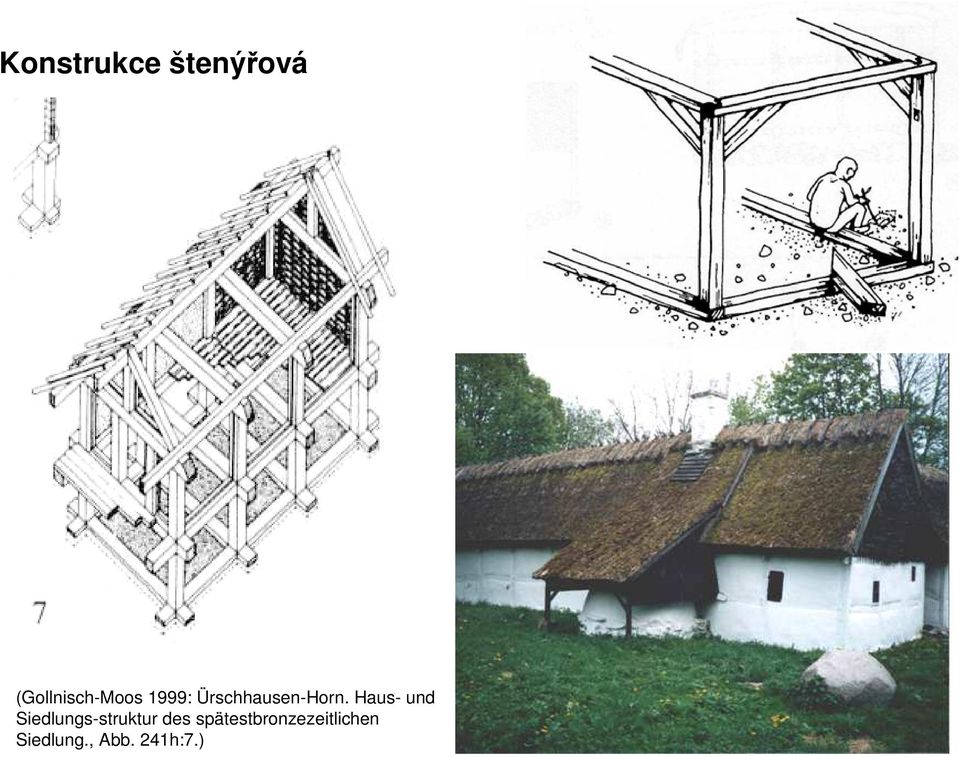

15 Konstrukce štenýřová Podle: SPM V. (Gollnisch-Moos 1999: Ürschhausen-Horn. Haus- und Siedlungs-struktur des spätestbronzezeitlichen Siedlung., Abb. 241h:7.)

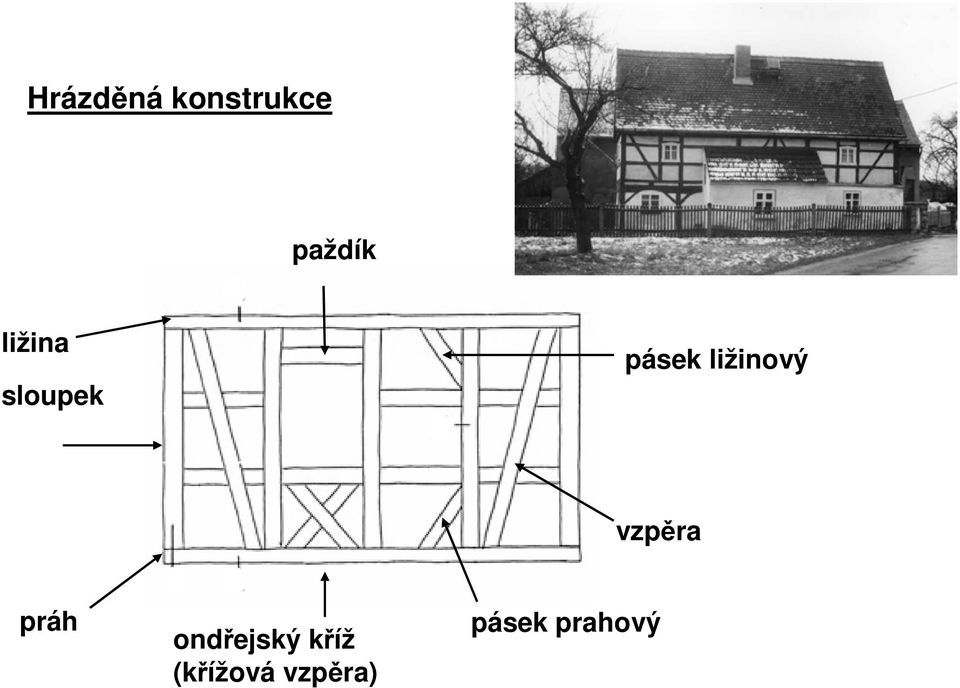

16 Hrázděná konstrukce paždík ližina sloupek pásek ližinový vzpěra práh ondřejský kříž (křížová vzpěra) pásek prahový

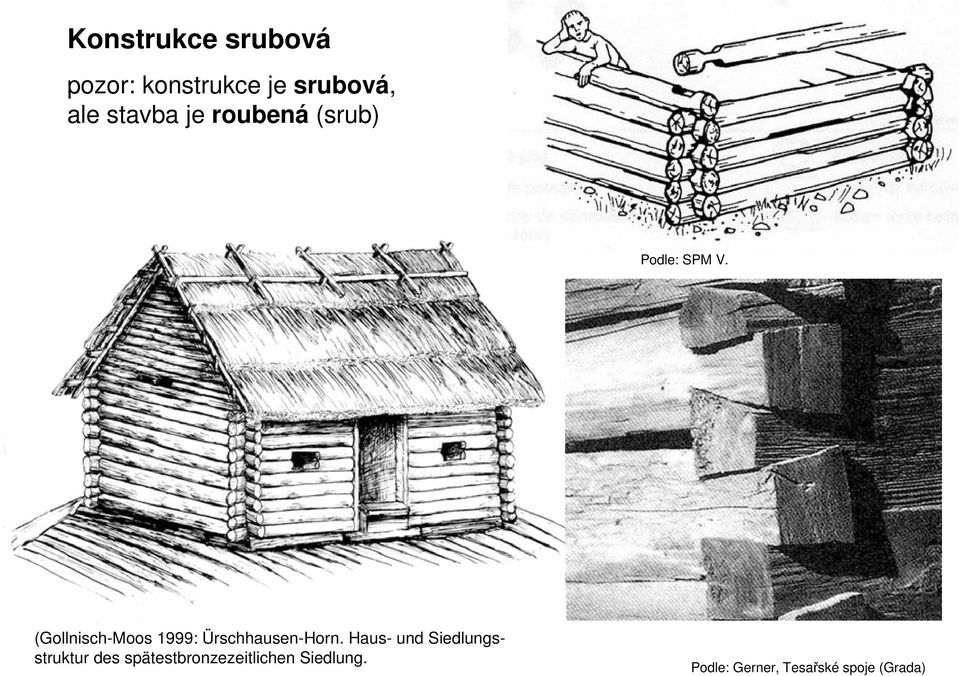

17 Konstrukce srubová pozor: konstrukce je srubová, ale stavba je roubená (srub) Podle: SPM V. (Gollnisch-Moos 1999: Ürschhausen-Horn. Haus- und Siedlungsstruktur des spätestbronzezeitlichen Siedlung. Podle: Gerner, Tesařské spoje (Grada)

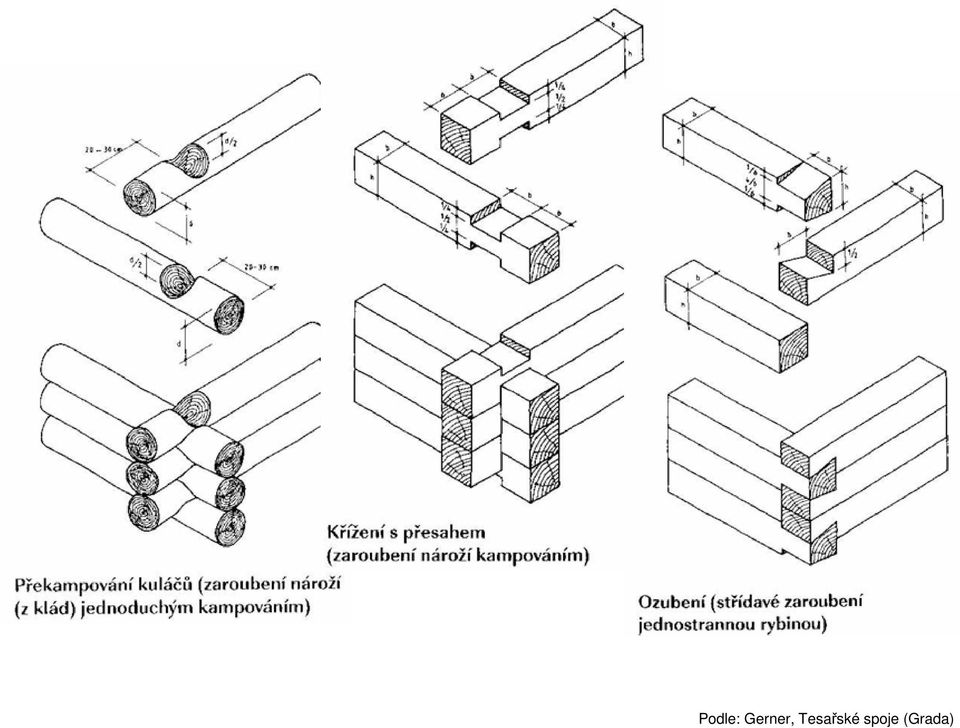

18 Podle: Gerner, Tesařské spoje (Grada)

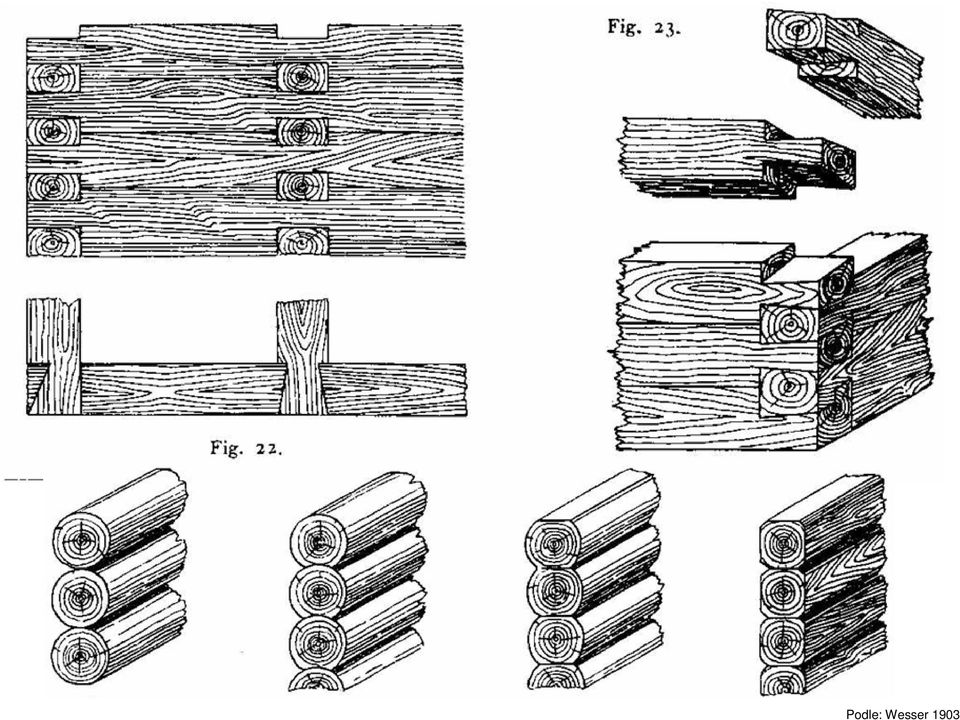

19 Podle: Wesser 1903

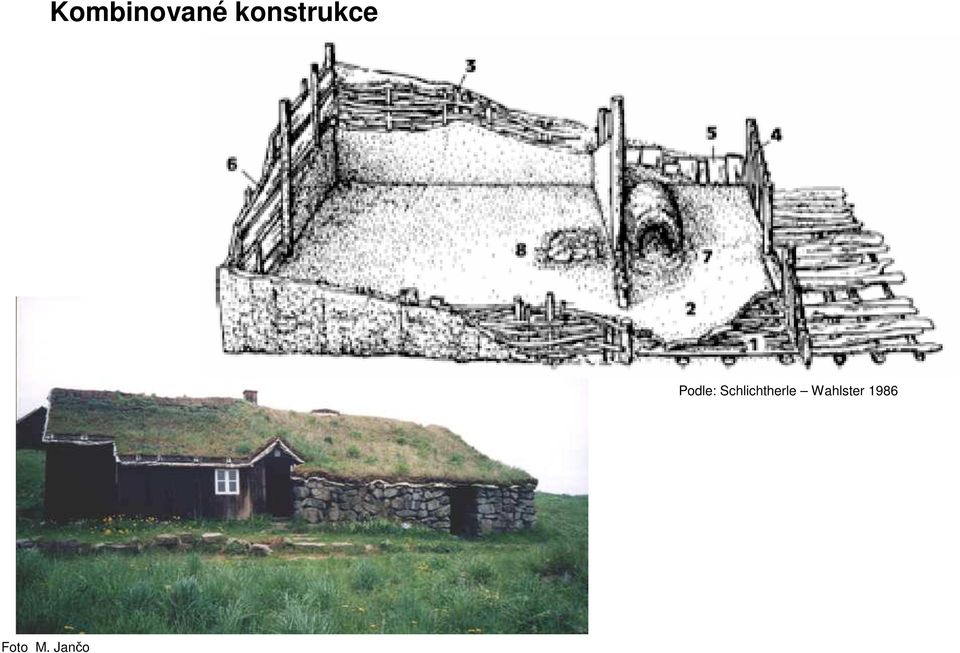

20 Kombinované konstrukce Podle: Schlichtherle Wahlster 1986 Foto M. Jančo

21 Foto R. Bláha Kombinované konstrukce Foto R. Bláha
