1 Zkoušky tvrdosti Tvrdost materiálu je společně s pevností a houževnatostí jednou ze základních mechanických vlastností. Tvrdost je definována jako odpor materiálu proti vnikání cizího tělesa. Rozdělení metod zkoušení tvrdosti Metody zkoušení tvrdosti jsou rozdělovány obvykle podle způsobu zatěžování (statické nebo dynamické) a podle typu deformace zkoušeného povrchu (elastické nebo plastické). Tab. 1. Staticko-plastické Dynamicko-plastické Dynamicko -elastické Brinell (HB) Poldi kladívko Shoreho skleroskop Vickers (HV) Baumannovo kladívko Duroskop Rockwell (HRA, HRB, HRC) 1

2 Zkoušky tvrdosti podle Brinella (ČSNEN , dříve ČSN ) Obr. 1. Schéma Brinellova tvrdoměru 1 zdroj světla, 2 kondenzor, 3 objektiv, 4 zkoušený předmět, 5 okulár, 6, 7 zrcadla Podstata zkoušky je pozvolné vtlačování ocelové kalené kuličky (o průměrech D=10; 5; 2,5; 2;1 mm) do povrchu zkoušeného tělesa. Po odlehčení zůstane v materiálu otisk. Tvrdost se určuje výpočtem jako poměr zkušebního zatížení k ploše vtisku vytlačené kuličkou (má tedy povahu napětí) nebo se odečte z tabulek. Vzorec: Obr. 2. Brinellův vtisk kuličky 2

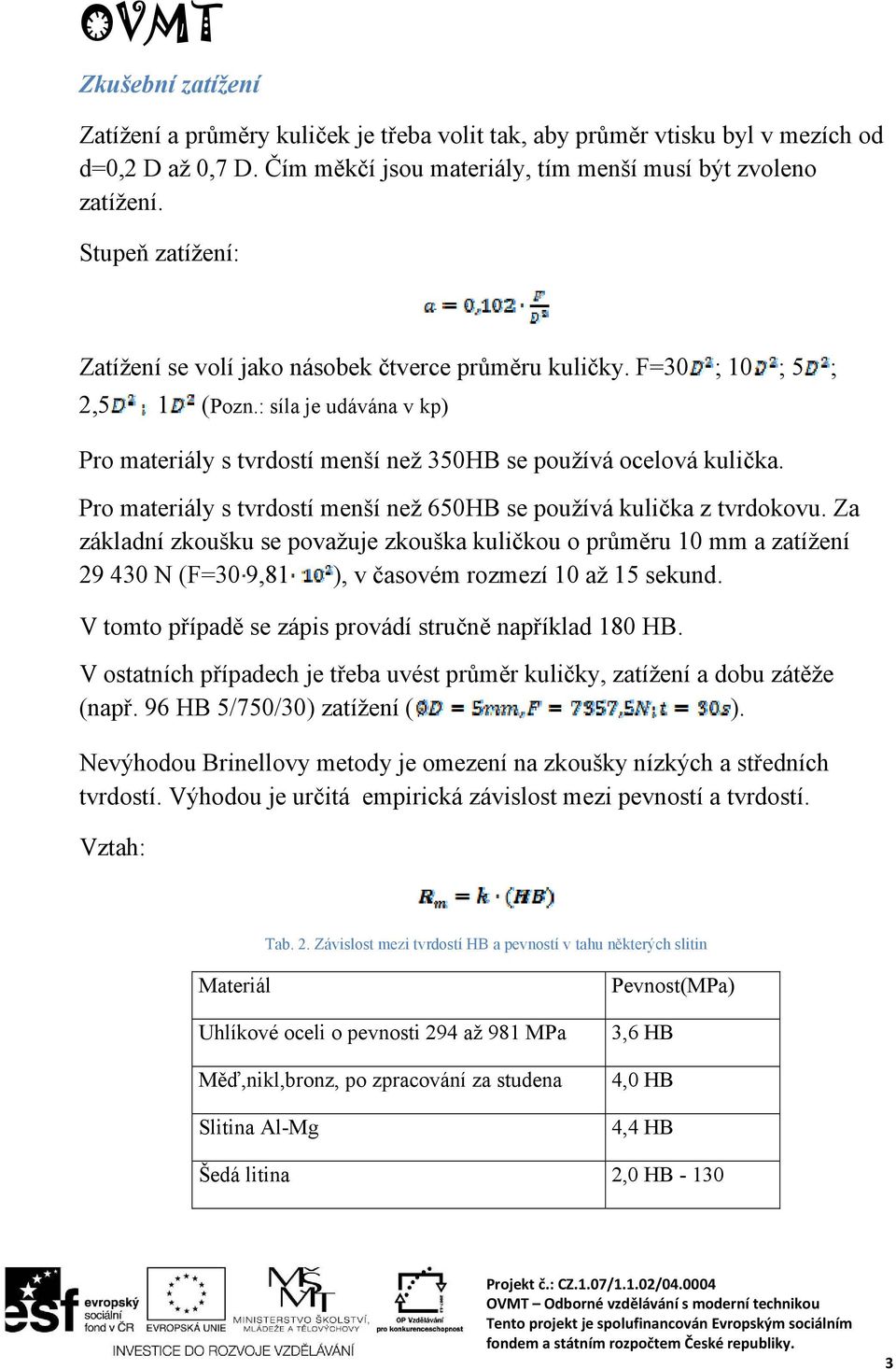

3 Zkušební zatížení Zatížení a průměry kuliček je třeba volit tak, aby průměr vtisku byl v mezích od d=0,2 D až 0,7 D. Čím měkčí jsou materiály, tím menší musí být zvoleno zatížení. Stupeň zatížení: Zatížení se volí jako násobek čtverce průměru kuličky. F=30 ; 10 ; 5 ; 2,5 1 (Pozn.: síla je udávána v kp) Pro materiály s tvrdostí menší než 350HB se používá ocelová kulička. Pro materiály s tvrdostí menší než 650HB se používá kulička z tvrdokovu. Za základní zkoušku se považuje zkouška kuličkou o průměru 10 mm a zatížení N (F=30 9,81 ), v časovém rozmezí 10 až 15 sekund. V tomto případě se zápis provádí stručně například 180 HB. V ostatních případech je třeba uvést průměr kuličky, zatížení a dobu zátěže (např. 96 HB 5/750/30) zatížení ( ). Nevýhodou Brinellovy metody je omezení na zkoušky nízkých a středních tvrdostí. Výhodou je určitá empirická závislost mezi pevností a tvrdostí. Vztah: Tab. 2. Závislost mezi tvrdostí HB a pevností v tahu některých slitin Materiál Uhlíkové oceli o pevnosti 294 až 981 MPa Měď,nikl,bronz, po zpracování za studena Slitina Al-Mg Pevnost(MPa) 3,6 HB 4,0 HB 4,4 HB Šedá litina 2,0 HB

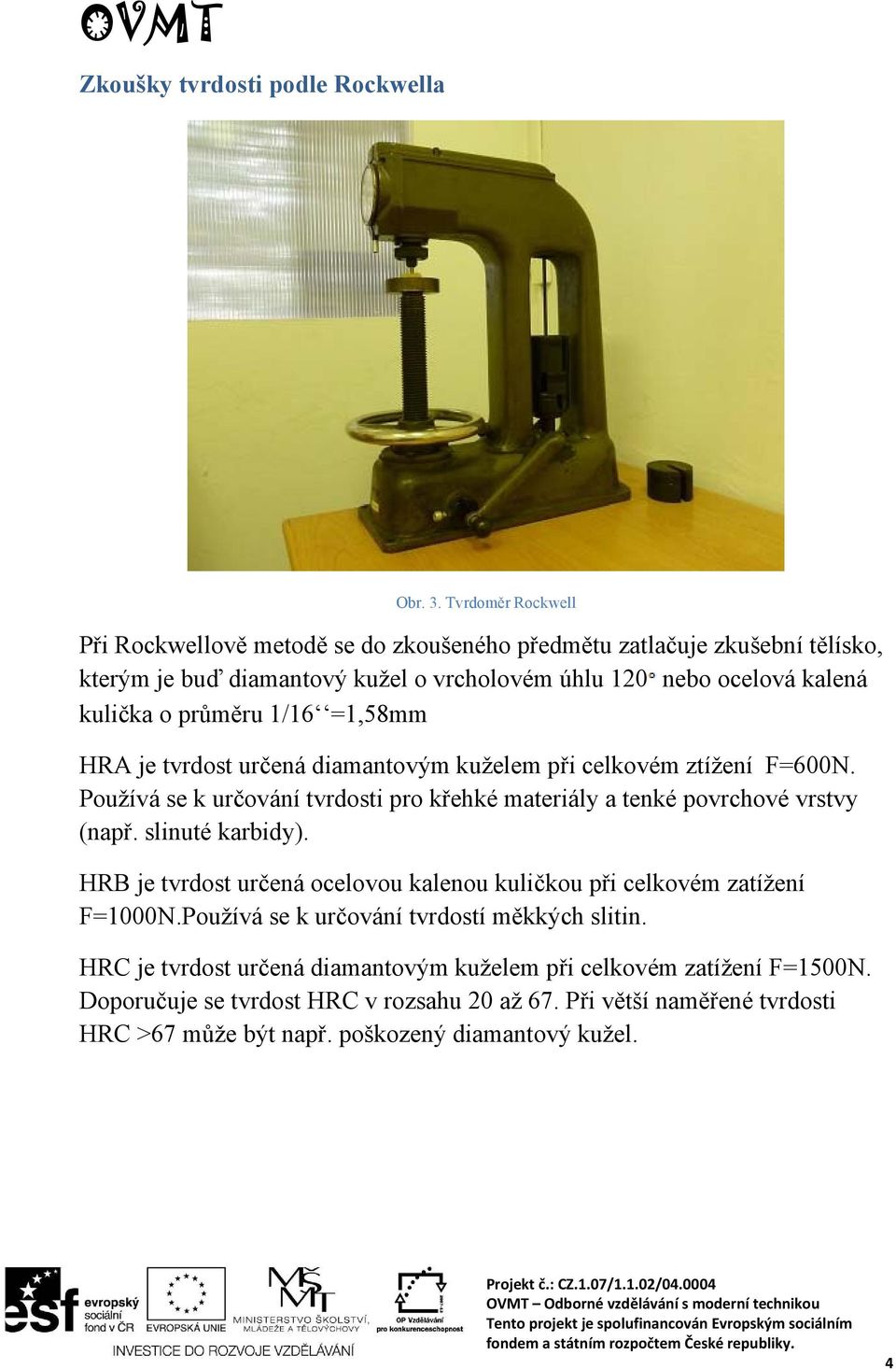

4 Zkoušky tvrdosti podle Rockwella Obr. 3. Tvrdoměr Rockwell Při Rockwellově metodě se do zkoušeného předmětu zatlačuje zkušební tělísko, kterým je buď diamantový kužel o vrcholovém úhlu 120 nebo ocelová kalená kulička o průměru 1/16 =1,58mm HRA je tvrdost určená diamantovým kuželem při celkovém ztížení F=600N. Používá se k určování tvrdosti pro křehké materiály a tenké povrchové vrstvy (např. slinuté karbidy). HRB je tvrdost určená ocelovou kalenou kuličkou při celkovém zatížení F=1000N.Používá se k určování tvrdostí měkkých slitin. HRC je tvrdost určená diamantovým kuželem při celkovém zatížení F=1500N. Doporučuje se tvrdost HRC v rozsahu 20 až 67. Při větší naměřené tvrdosti HRC >67 může být např. poškozený diamantový kužel. 4

5 Postup zkoušky: Zkušební tělísko se předběžným základním zatížením F=100N pomalu vtlačí do povrchu hladkého a čistého zkoušeného materiálu a pronikne tak pod nerovnosti povrchu. Tato hodnota nesmí být překročena. Pak se nastaví stupnice hloubkoměru do počáteční polohy a zatížení se zvolna zvětšuje na hodnotu předepsanou normou. Po odlehčení zpět na základní zatížení (F=100N) se odečte hlouba v tisku přímo na stupnici tvrdosti. Obr. 4. Schéma zkoušky tvrdosti podle Brinella 5

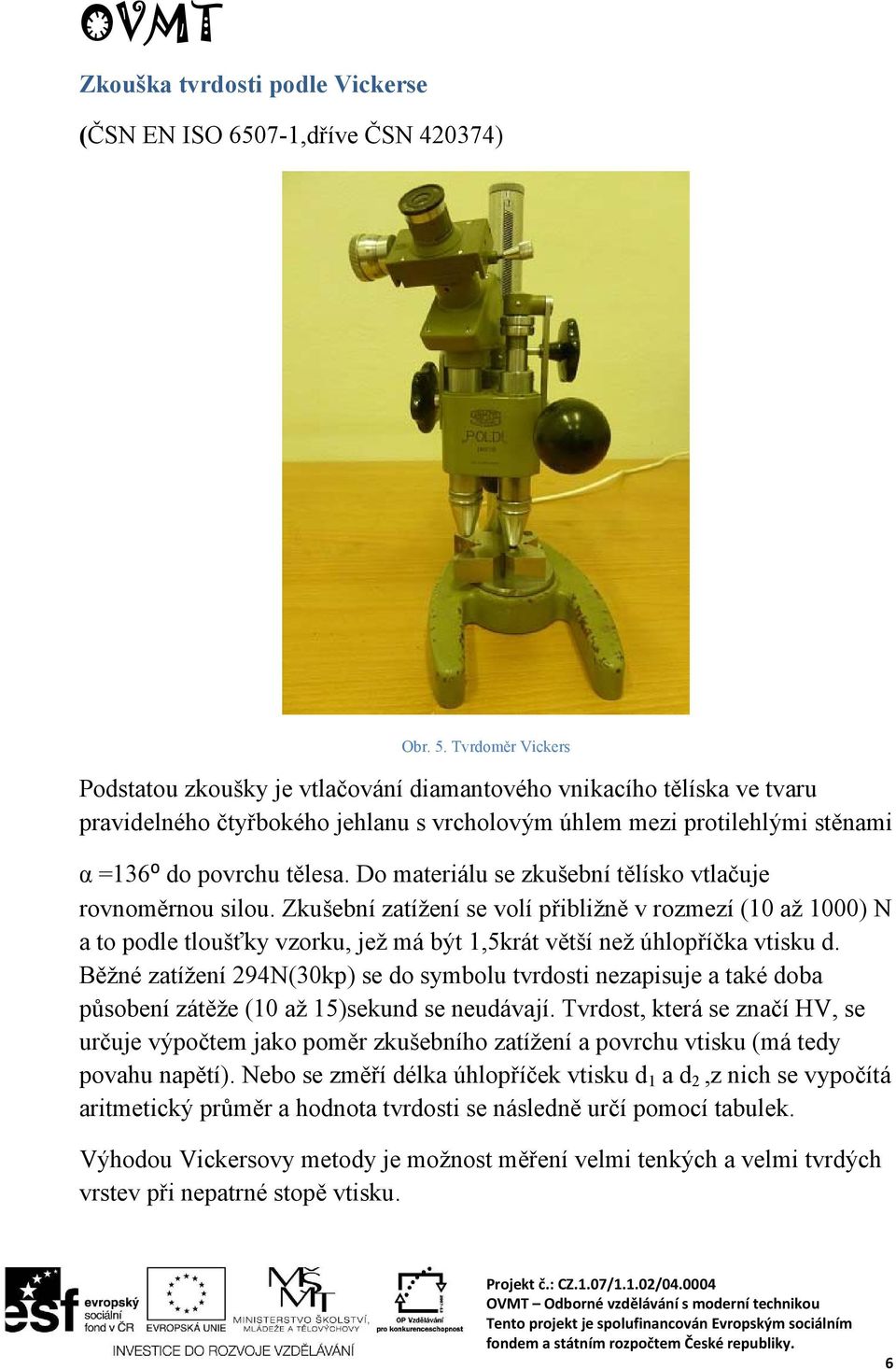

6 Zkouška tvrdosti podle Vickerse (ČSN EN ISO ,dříve ČSN ) Obr. 5. Tvrdoměr Vickers Podstatou zkoušky je vtlačování diamantového vnikacího tělíska ve tvaru pravidelného čtyřbokého jehlanu s vrcholovým úhlem mezi protilehlými stěnami α =136⁰ do povrchu tělesa. Do materiálu se zkušební tělísko vtlačuje rovnoměrnou silou. Zkušební zatížení se volí přibližně v rozmezí (10 až 1000) N a to podle tloušťky vzorku, jež má být 1,5krát větší než úhlopříčka vtisku d. Běžné zatížení 294N(30kp) se do symbolu tvrdosti nezapisuje a také doba působení zátěže (10 až 15)sekund se neudávají. Tvrdost, která se značí HV, se určuje výpočtem jako poměr zkušebního zatížení a povrchu vtisku (má tedy povahu napětí). Nebo se změří délka úhlopříček vtisku d 1 a d 2,z nich se vypočítá aritmetický průměr a hodnota tvrdosti se následně určí pomocí tabulek. Výhodou Vickersovy metody je možnost měření velmi tenkých a velmi tvrdých vrstev při nepatrné stopě vtisku. 6

7 Obr. 6. Vtisk jehlanu do materiálu podle Vickerse Výpočet tvrdosti HV F F 0,189 (bez rozměru) 2 A d d 2 d 1, d 2 průměr vtisku v úhlopříčkách d d 10 [ m] 7

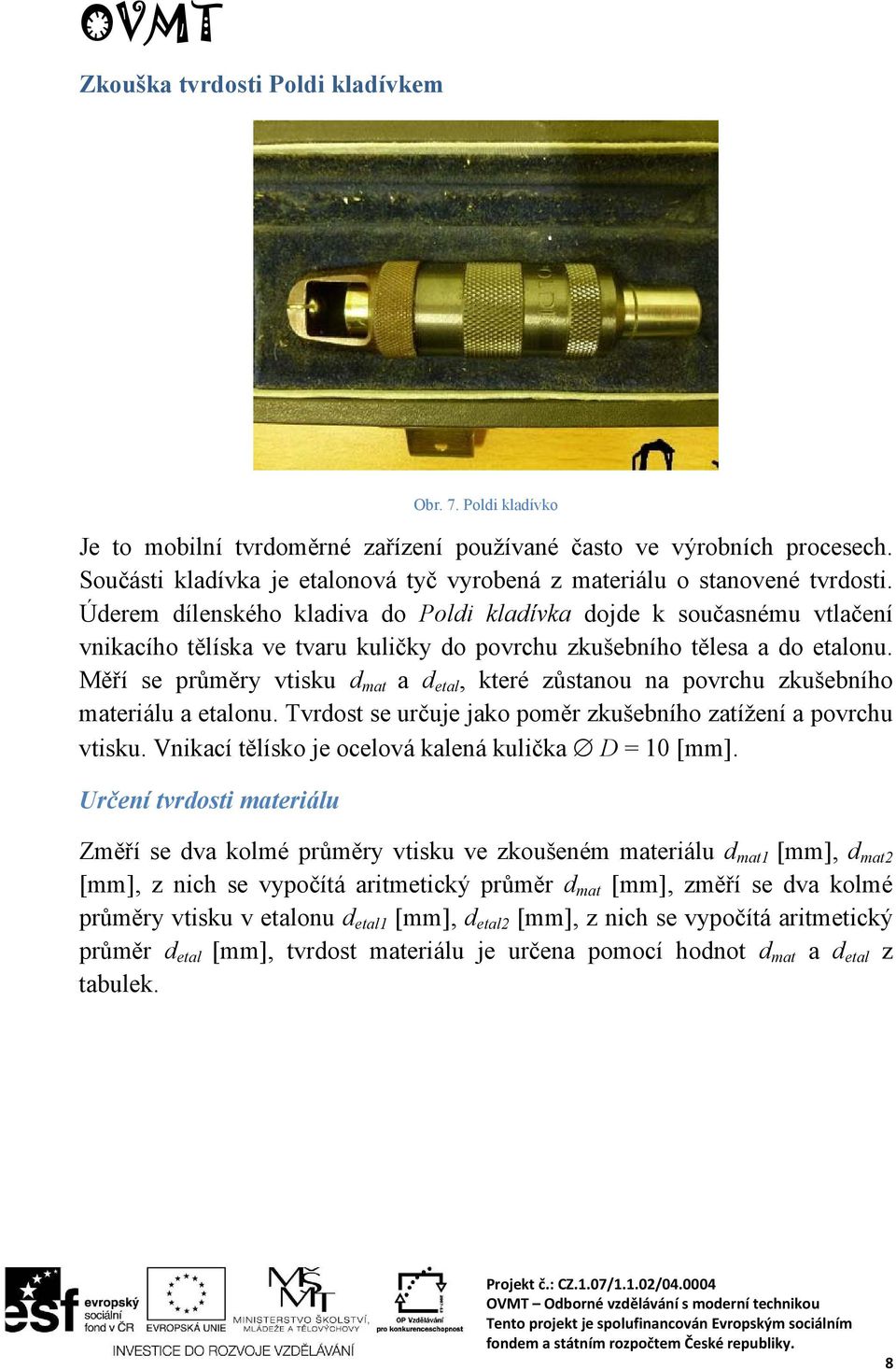

8 Zkouška tvrdosti Poldi kladívkem Obr. 7. Poldi kladívko Je to mobilní tvrdoměrné zařízení používané často ve výrobních procesech. Součásti kladívka je etalonová tyč vyrobená z materiálu o stanovené tvrdosti. Úderem dílenského kladiva do Poldi kladívka dojde k současnému vtlačení vnikacího tělíska ve tvaru kuličky do povrchu zkušebního tělesa a do etalonu. Měří se průměry vtisku d mat a d etal, které zůstanou na povrchu zkušebního materiálu a etalonu. Tvrdost se určuje jako poměr zkušebního zatížení a povrchu vtisku. Vnikací tělísko je ocelová kalená kulička D = 10 [mm]. Určení tvrdosti materiálu Změří se dva kolmé průměry vtisku ve zkoušeném materiálu d mat1 [mm], d mat2 [mm], z nich se vypočítá aritmetický průměr d mat [mm], změří se dva kolmé průměry vtisku v etalonu d etal1 [mm], d etal2 [mm], z nich se vypočítá aritmetický průměr d etal [mm], tvrdost materiálu je určena pomocí hodnot d mat a d etal z tabulek. 8

9 Zkouška tvrdosti Baumannovým kladívkem Obr. 8. Baumannovo kladívko Je to mobilní tvrdoměrné zařízení používané často ve výrobních procesech. Odjištěním a spuštěním pružiny, která je součásti kladívka, dojde k úderu razníku na vnikací tělísko ve tvaru kuličky a k jeho vtlačení do povrchu zkušebního tělesa. Měří se průměr vtisku d mat, který zůstane na povrchu zkušebního materiálu. Vnikací tělísko je ocelová kalená kulička D = 10 [mm]. Určení tvrdosti materiálu: změří se dva kolmé průměry vtisku ve zkoušeném materiálu d 1 [mm] a d 2 [mm], z nich se vypočítá aritmetický průměr d [mm], tvrdost materiálu je určena pomocí hodnoty d z tabulek. 9

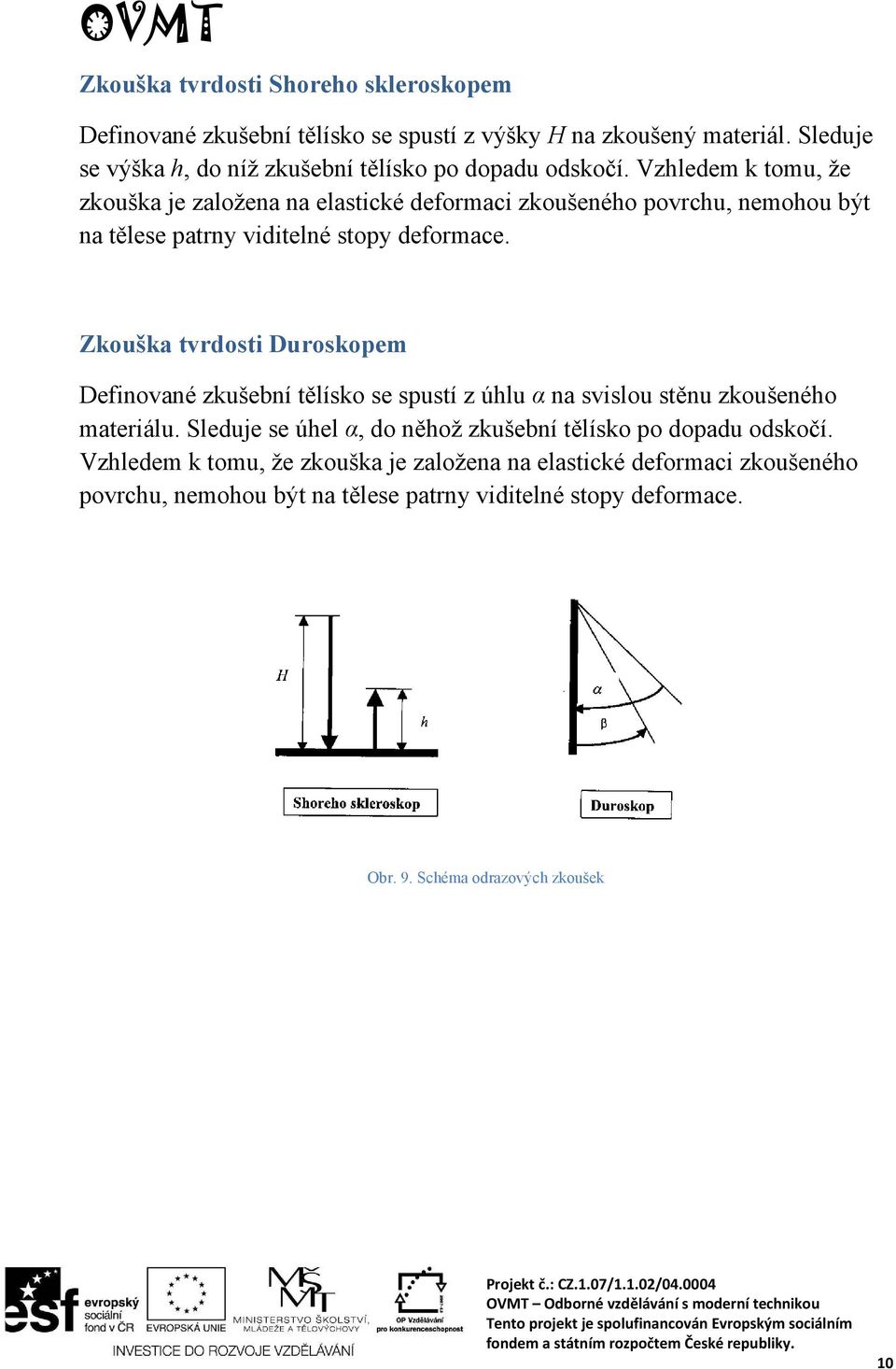

10 Zkouška tvrdosti Shoreho skleroskopem Definované zkušební tělísko se spustí z výšky H na zkoušený materiál. Sleduje se výška h, do níž zkušební tělísko po dopadu odskočí. Vzhledem k tomu, že zkouška je založena na elastické deformaci zkoušeného povrchu, nemohou být na tělese patrny viditelné stopy deformace. Zkouška tvrdosti Duroskopem Definované zkušební tělísko se spustí z úhlu α na svislou stěnu zkoušeného materiálu. Sleduje se úhel α, do něhož zkušební tělísko po dopadu odskočí. Vzhledem k tomu, že zkouška je založena na elastické deformaci zkoušeného povrchu, nemohou být na tělese patrny viditelné stopy deformace. Obr. 9. Schéma odrazových zkoušek 10

11 Zkouška tvrdosti tvrdoměrem Hardmatic Obr. 10. Tvrdoměr Hardmatic Tvrdoměr Hardmatic je přenosný tvrdoměr s přímým odečítáním tvrdosti. Přístroj zahrnuje stupnice tvrdosti podle: Vickerse HV Brinella HB Rockwella HRB, HRC Shore HS Měření pevnosti N/mm 2 Vztah mezi drsností povrchu a minimální tloušťkou obrobku. Povrch obrobku by měl mít hodnotu R max 1,5 až 1.7um.Minimální tloušťka materiálu musí tvořit více než trojnásobek vnikové hloubky. 11

12 Název úlohy: Měření tvrdosti materiálů Zadání úlohy a) U zkušebních vzorků zjistěte povrchovou tvrdost danými tvrdoměry b) Podle zjištěné tvrdosti HB na přístroji WP300 vyhledejte ve strojnických tabulkách materiály (ocel tř ), odpovídající zjištěné tvrdosti Nákres součásti Nakreslete a zakótujte součásti Použitá měřidla Univerzální testovací zařízení WP300 (tvrdost podle Brinella) Tvrdoměr Rockwell Přesný tvrdoměr Vickers Přenosný tvrdoměr Hardmatic Tvrdoměr Poldi kladívko Posuvné měřidlo 12

13 Postup měření a) Měření tvrdosti podle Rockwella (HRB, HRA) Stůl Ruční kolo Obr. 11. Tvrdoměr Rockwell Vložte vzorek na stůl tvrdoměru. Ručním kolem otáčejte tak dlouho, až se zkoušený vzorek dotkne kalené kuličky. Dalším otáčením kola vytvořte tzv. před zátěž 100N, kterou nepřekročte. Správnost nastavení před zátěže ukazuje malá ručička indikátoru, která má být uprostřed červeného kolečka. 13

14 Obr. 12. Indikátor Touto před zátěží vnikající tělísko kulička pronikla do nerovnosti povrchu. Nastavte číselník indikátoru tak, aby velká ručička ukazovala na 0 černé stupnice (30 červená stupnice). Na držák závaží umístěte závaží 1000N, které bude představovat zatížení. Uvolněte závaží pomocí páky, která je zaaretována západkou. Nechte sílu působit přibližně 10s, kdy velká ručička již nevykazuje pokračující plastickou deformaci. Vraťte páku do původní polohy (odlehčení zátěže). Velká ručička se vlivem pružné deformace vrátí o malý úsek zpět. Tam, kde se velká ručička zastaví je skutečná tvrdost HRB zkoušeného vzorku. Tvrdost odečtěte z číselníkového úchylkoměru indikátoru. Hodnota tvrdosti je hloubka vtisku. Otáčením ručního kola uvolněte zkoušený vzorek. 14

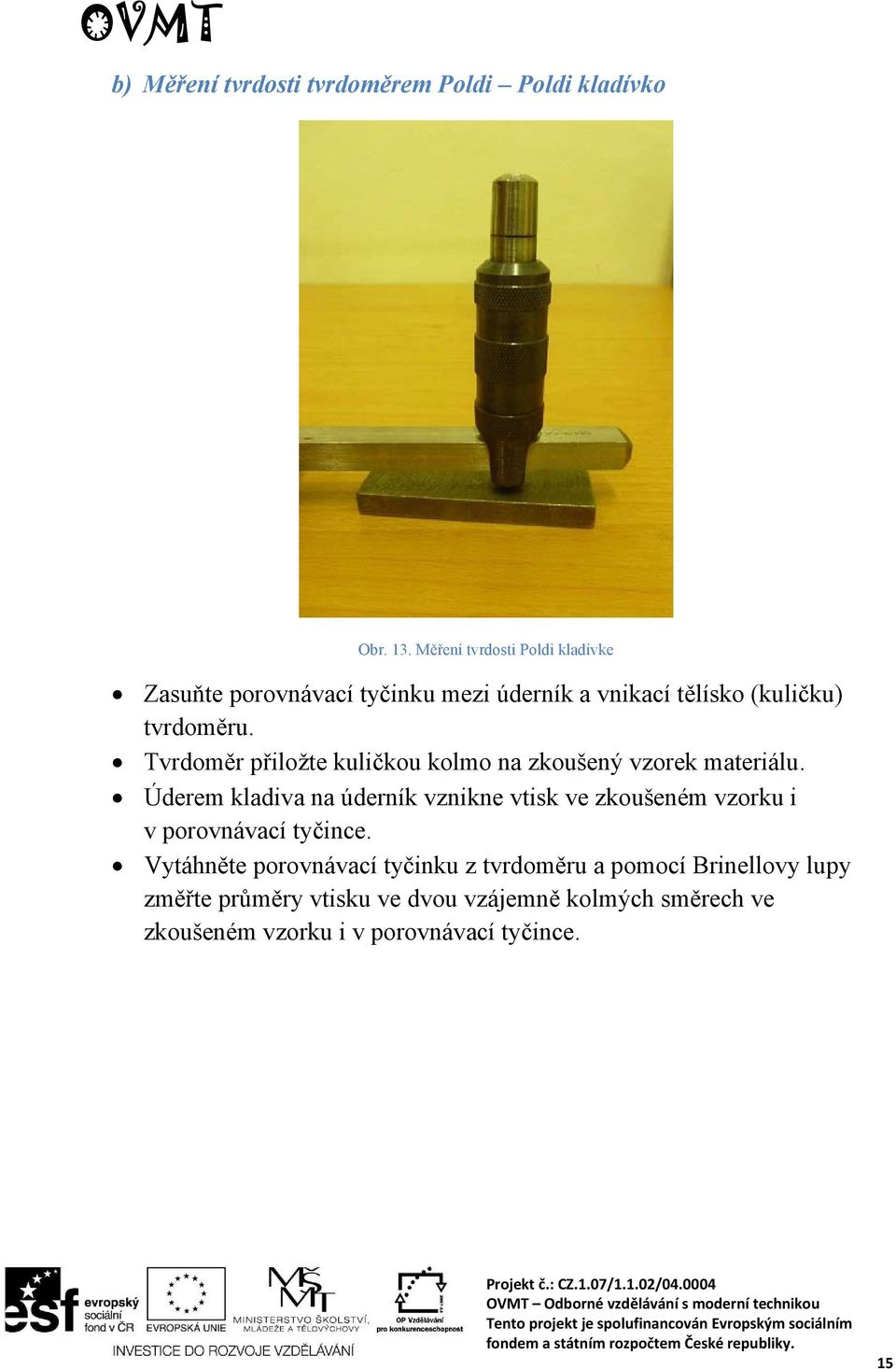

15 b) Měření tvrdosti tvrdoměrem Poldi Poldi kladívko Obr. 13. Měření tvrdosti Poldi kladívke Zasuňte porovnávací tyčinku mezi úderník a vnikací tělísko (kuličku) tvrdoměru. Tvrdoměr přiložte kuličkou kolmo na zkoušený vzorek materiálu. Úderem kladiva na úderník vznikne vtisk ve zkoušeném vzorku i v porovnávací tyčince. Vytáhněte porovnávací tyčinku z tvrdoměru a pomocí Brinellovy lupy změřte průměry vtisku ve dvou vzájemně kolmých směrech ve zkoušeném vzorku i v porovnávací tyčince. 15

16 Obr. 14. Měření otisku lupou Obr. 15. Otisk kuličky Obr. 16. Měření průměru vtisku pomoci Brinellovy lupy 16

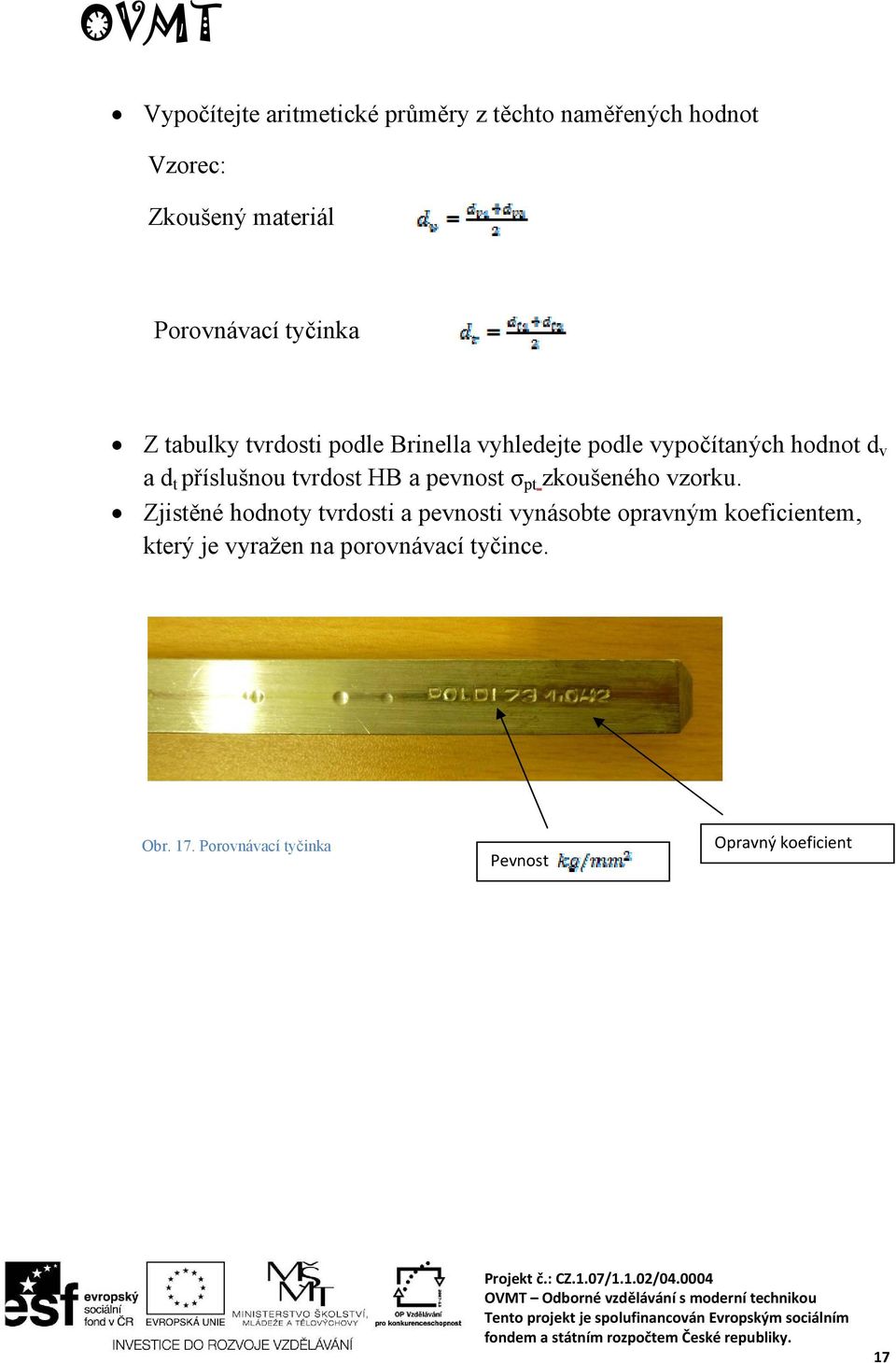

17 Vypočítejte aritmetické průměry z těchto naměřených hodnot Vzorec: Zkoušený materiál Porovnávací tyčinka Z tabulky tvrdosti podle Brinella vyhledejte podle vypočítaných hodnot d v a d t příslušnou tvrdost HB a pevnost σ pt zkoušeného vzorku. Zjistěné hodnoty tvrdosti a pevnosti vynásobte opravným koeficientem, který je vyražen na porovnávací tyčince. Obr. 17. Porovnávací tyčinka Pevnost Opravný koeficient 17

18 c) Měření tvrdosti na Univerzálním stroji WP300 Obr. 18. Univerzální stroj WP300 Budete testovat vzorky ze čtyř různých materiálů. Pro všechny materiály je vybrán součinitel zatížení K=10. Protože je tvrdost vzorku oceli podle Brinella bezpochyby nižší než HB 315, je použití součinitele zatížení 10 stále povoleno. Tab.3. Testovací tlaková síla Nastavte v programu na PC zkoušený materiál (ocel, měď atd.) a součinitel zatížení K=10, tím je určena zatěžující síla F=9800N. Vložte zkoušený vzorek mezi testovací kuličku a stlačovací desku. Opatrně přibližte otáčením ručního kola testovací kuličku s průměrem D=10mm k vzorku. 18

19 Obr. 19. Zkouška tvrdosti podle Brinella Pomalu a plynule otáčejte ručním kolem a zvyšte zatěžující sílu na 9800N.K dosažení maximální testovací síly je zapotřebí nejméně 5 sekund. Nechte působit sílu na vzorek po dobu 10 sekund a poté zátěž uvolněte. 19

20 Obr. 20. Číselníkový indikátor Odejměte vzorek a změřte průměry v tisku ve dvou vzájemně kolmých směrech Brinellovou lupou. Hodnoty zaznamenejte do PC a vyhodnoťte tvrdost HB. Obr. 21. Měření otisku kuličky Vypočítejte tvrdost podle Brinella ze vztahu: 0,1102 F HB 0,5 D( D D 2 d 2 ) F - Zatěžující síla N D - průměr kuličky d - průměr vtisku arit. průměr -konstanta 20

21 d) Měření tvrdosti tvrdoměrem Vickers Tento způsob je z uvedených metod zjišťování tvrdosti nejpřesnější. Přesnost metody však vyžaduje vzhledem k malým rozměrům vtisku úpravu povrchu (nejlépe broušením). Vnikacím tělískem je pravidelný čtyřboký jehlan s vrcholovým úhlem Obr. 22. Tvrdoměr Vickers 1 - Optická část, 2 - Tubus s optikou, 3 - Tubus s vnikacím tělískem Vložte zkoušený vzorek na pracovní stůl tvrdoměru. Nastavte výškově tubus s vnikacím tělískem asi 5mm nad zkoušený vzorek pomocí šroubu a zajistěte aretačním šroubem. Stlačte páku na doraz a držte po dobu 20 sekund. Protože je pružina stlačována vždy o stejný zdvih, je zatěžující síla konstantní. Po odlehčení natočte kolem svislého sloupce otočnou část tvrdoměru tak, aby tubus s optikou spočinul nad otiskem ve vzorku (konec rotačního pohybu). 21

22 Spusťte tubus s optikou na dotek se zkoušeným vzorkem. Obr. 23. Měření otisku V okuláru objektivu uvidíte otisk. Obr. 24. Obraz vtisku v okuláru 22

23 Otočte optickou část nebo součást tak, aby úhlopříčka vtisku byla s vodorovnou osou stupnice Obr. 25. Optická část Vickersova tvrdoměru: 1 Okulár, 2 Šroub pro posouvání stupnice, 3 Mikrometrický šroub Postup zjištění tvrdosti HV Otáčejte šroubem (2) tak dlouho, až se svislá osa stupnice dotýká levého bodu úhlopříčky vtisku. Otáčejte mikrometrickým šroubem (3), posouváte clonu a to k poslední svislé ose, která je uvnitř vtisku. Na mikrometrickém šroubu odečtěte hodnotu úhlopříčky u 1 a zapište. Otočte optickou část o 90 a změřte stejným způsobem úhlopříčku u 2. 23

24 Příklad výpočtu: Obr. 26. Ukázka vtisku pro změření úhlopříčky U1 Výpočet úhlopříčky U 1 : 24

25 Obr. 27. Ukázka vtisku pro změření úhlopříčky U2 Výpočet úhlopříčky U 2 : Z vypočítané délky úhlopříčky u (aritmetickým průměrem) vyhledejte v tabulkách příslušnou tvrdost. Příklad: Délka úhlopříčky u = 0,322 mm Ve sloupci označeném d najdete délku v setinách mm (0,32 mm) V řádku označeném d najdete délku vtisku v tisícinách mm (0,002 mm) Odpovídající tvrdost je HV 537 Podle vztahu vypočítejte velikost tvrdosti HV. 25

26 e) Měření tvrdosti přenosným tvrdoměrem Hardmatic Obr. 28. Tvrdoměr Hardmatic Zapněte tvrdoměr tlačítkem ON/OFF a přiložte na zkoušený materiál. Zatlačte tvrdoměrem na materiál (tím se vysune vnikací tělísko) po dobu 5s. Tvrdoměr automaticky vyhodnotí tvrdost podle HB, HRC, HRA, HS, pevnost. Přepínáním tlačítka se objeví na displeji velikost jednotlivých tvrdostí. Závěr Porovnejte hodnoty tvrdosti HB zjištěné na jednotlivých tvrdoměrech. Porovnejte jednotlivé metody výhody, nevýhody, Uveďte, pro které materiály je vhodné jednotlivé zkoušky použít. 26

27 Použité zdroje archiv autora ADOLF FRISCHHERZ, Paul Skop. Technologie zpracování kovů: Základní poznatky. Brno: Exprint - Kocián, ISBN MARTINÁK, Milan. Kontrola a měření: Učebnice pro 3. ročník stř. prům. škol strojnických. 1. vyd. Překlad Jindřich Klůna. Praha: SNTL, 1989, 214 s. ISBN X. Mechanické vlastnosti. ATeam [online] [cit ]. Dostupné z: Součinitel bezpečnosti. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): Wikimedia Foundation, [cit ]. Dostupné z: ŠULC, Jan. Technologická a strojnická měření: pro SPŠ strojnické. Praha: SNTL, Vlastnosti materiálů - pružnost a pevnost. Strojírenství [online] [cit ]. Dostupné z: Metallhärteprüfer nach Baumann-Hammer PrinzipPCE-HBX 05. PCE [online] [cit ]. Dostupné z: 27

Černé označení. Žluté označení H R B % C 0,1 0,2 0,3 0,4 0,5

Černé označení. Žluté označení H R B % C 0,1 0,2 0,3 0,4 0,5 Řešení 1. Definujte tvrdost, rozdělte zkoušky tvrdosti Tvrdost materiálu je jeho vlastnost. Dá se charakterizovat, jako jeho schopnost odolávat vniku cizího tělesa. Zkoušky tvrdosti dělíme dle jejich charakteru
