BiG X 600 Edice Samojízdná sklízecí řezačka.

Transkript

1 BiG X 600 Edice 2013 Samojízdná sklízecí řezačka

2 Zvláštní edice KRONE strojů BiG X pro Německo během 10 let V uplynulých 10 letech uvedla firma KRONE na německý trh více než samojízdných sklízecích řezaček BiG X. Inovativní technologie řezačky Made in Spelle se etablovala v celém Německu. Firma KRONE tím dokázala, že stroj BiG X díky své progresivní konstrukci nabízí kvalitu řezanky, jaké není rovno. K vynikající kvalitě řezanky a minimálním ztrátám přispívá také jedinečný sklizňový adaptér EasyCollect, který vtahuje rostliny v podélném směru. Právě vysoké nároky na kvalitu řezanky ze strany chovatelů dobytka a provozovatelů zařízení na bioplyn se zasloužily o tak rychlý vzestup stroje BiG X. Chceme tento úspěch oslavit a v jubilejním roce 2013 vám nabízíme něco zcela mimořádného, a sice KRONE BiG X 600 edice 2013 Informujte se na tuto mimořádnou řezačku s vynikajícím poměrem cena výkon. Nechte se přesvědčit jejím jedinečným vybavením. Váš obchodní partner KRONE vám rád poradí. KRONE BiG X 600 edice 2013 Plynulé přizpůsobení otáček vkládacího válce a adaptéru 6 vkládacích válců pro silnější stlačení při řezání a vynikající kvalitu řezanky Velký řezací buben s 28 noži Ø 660 mm, šířka 800 mm Pro větší výkonnost VariStream: bezpečně plynulý tok pořezané hmoty i při nerovnoměrném podávání materiálu Válcový drtič zrn o průměru 250 mm a 144 zuby: velká třecí plocha pro kvalitní narušení každého zrna NOVÉ: silný pohon na všechna kola od výrobce Bosch-Rexroth s agresivním krouticím momentem plynule v rozmezí 0-40 km/h Protiprokluzová regulace + oddělené nápravy Pro extrémní terénní podmínky Odpružená zadní náprava pro maximální komfort jízdy i při 40 km/h Pneumatiky 800 / 60 R 32 Komfortní kabina Vynikající výhled na všechny strany Ergonomická multifunkční páka Informační terminál KRONE EasyTouch 2 BiG X 05/13

3 EasyCollect Sklizňový adaptér nezávislý na počtu řádků - Mnohostranné využití: např. kukuřice, proso, slunečnice - Jednoduchá konstrukce nízký příkon - Podélné vtahování rostlin nejlepší kvalita řezanky - 3dílný kompaktní při přepravě, široký na poli - Indikátor řádků pro řídicí automatiku - Stranové hmatače kopírování vyrovnané strniště i v členitém terénu - AutoScan: automatické přizpůsobení délky řezanky podle stupně zralosti kukuřice EasyFlow 300 Neřízené sběrací ústrojí bez vodicí dráhy - Záběr 3,00 m - Vyšší výkonnost, klidnější chod, menší opotřebení - Plynulá regulace počtu otáček - Robustní příčný dopravní šnek s možností zpětného chodu a nadzvednutí - Velký urovnávací a přidržovací válec - Hydraulická sklopná opěrná kola XDisc Adaptér pro přímé sečení - Záběr 6,20 m - Vysoká výkonnost, malý příkon - Celosvětově osvědčená disková žací technika KRONE - Unikátní jištění žacích disků a lišty KRONE SafeCut BiG X 05/13 3

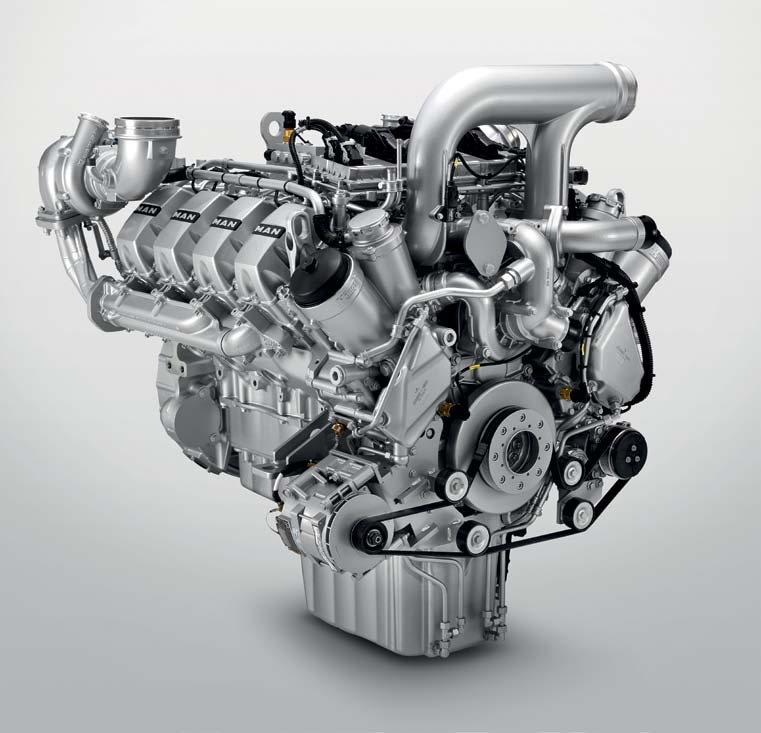

4 Motor s vynikajícími parametry Velký rozsah konstantního výkonu Vysoká hospodárnost Klidný chod Méně údržby 441 kw / 600 PS vyladěný výkon pro dlouhodobé zatížení s rezervou krouticího momentu Chlazení pouze v případě potřeby Aby motor pracoval v optimálním teplotním rozsahu, je BiG X vybaven hydrostatickou regulací ventilátoru v závislosti na teplotě. Automaticky regulované otáčky ventilátoru ušetří palivo a snižují hlučnost. Plynule nastavitelné pohony Motory pro pohon pojezdu, šesti vkládacích válců a adaptérů jsou poháněny hydraulickými čerpadly. Systém umožňuje plynulé nastavování délky řezanky a regulaci otáček adaptérů podle sklizňový podmínek. 4 VarioPack BiG X 05/13 10/04

5 Power-Management Nejmodernější technika motorů MAN zaručuje efektivně vyladěný výkon na nejvyšší úrovni. Díky vstřikování Common Rail a koncepci jednoho motoru ve všech výkonových třídách přesvědčí stroje BiG X klidným chodem, malou spotřebou paliva při vysoké účinnosti a minimální údržbou. Inovativní Power-Management KRONE umožňuje dosáhnout vysokou hospodárnost provozu při maximální průchodnosti. Motor V 8 se zdvihovým objemem 16,16 litrů BiG X 600 Výkon motoru podle ECE R120: Vyladěný výkon X Power pro ekonomický provoz řezačky: 570 kw / 775 PS 441 kw / 600 PS Výkon stroje krouticí moment výkon Buvolí výdrž Motor MAN V8 má velký rozsah konstantního výkonu při velkém nárůstu krouticího momentu. Řidič tak může pracovat v pohodě i při velmi proměnlivých pracovních podmínkách, aniž by musel stále upravovat nastavení. I při extrémním namáhání má motor pořád ještě dostatečnou rezervu otáčky motoru ot/min 1900 BiG X 05/13 5

6 Vkládání, řez a tok materiálu Kvalitní řezanka je prioritou Nejlepší kvalita řezanky se 6 vkládacími válci Výkonný řezací buben s 28 noži, Ø 660 mm Perfektní úprava řezanky drtič zrn s velkým průměrem válců 250 mm Velká výkonnost, malá spotřeba paliva: optimalizovaný tok pořezané hmoty Rovnoměrný chod i při nepravidelném přísunu píce Buben s 28 noži Buben s 28 noži patří k základní výbavě stroje BiG X 600. Lze jej použít univerzálně. Při poloviční sadě nožů se výborně hodí pro řezání travní hmoty. Pro samojízdnou řezačku BiG X 600 lze dle přání dodat buben pro dlouhou řezanku s 20 noži nebo speciál na krátkou řezanku pro bioplynové zpracování se 40 noži. Drtič zrn Stroj BiG X 600 je vybaven standardním drtičem zrn. Pomocí válců o velkém průměru 250 mm se 144 zuby je i při vysoké průchodnosti produkována kvalitně podrcená řezanka. 6 VarioPack BiG X 05/13 10/04

7 VariStream vyšší vytížení při nižší spotřebě paliva Požadavkům nejlepší kvality řezanky při maximálním výkonu musí dopovídat technika. Základem je mnoho inovativních detailů, jako např. šest hydraulicky poháněných vkládacích válců, velký řezací buben s 28 noži a zařízení pro dynamickou změnu průtoku píce VariStream, vyznamenané v roce Prostřednictvím odpruženého dna pod řezacím bubnem a zadní stěny za metačem zajišťuje VariStream kontinuální provoz bez ucpávání. Tento systém přesvědčuje zejména při sklizni velmi nevyrovnaných řádků píce. Řezačka má plynulý chod i v mezních oblastech. Lze ji lépe vytížit při nižší spotřebě paliva na tunu sklizňového produktu. Nejlepší kvalita řezanky i při nerovnoměrném přísunu píce Odpružené dno bubnu je v přední části spojeno s nosným rámem protiostří. Jeho postavení vůči nožům a protiostří i po nabroušení a seřízení zůstává vždy konstantní. Kvalita řezanky se nemění, ani když se odpružené dno bubnu při nerovnoměrném přísunu píce vychýlí. BiG X 05/13 Konstantní soustředěný proud metaného materiálu Díky odpružené zadní stěně metače lze za všech pracovních podmínek dosáhnout maximálního metacího výkonu a přesné cílené nakládky přepravního vozu. 7

8 Technická data BiG X 600 Edition 2013 Typ motoru MAN V8 D 2868 Počet válců 8 Obsah motoru l 16,16 Certifikovaný výkon motoru (ECE R120) kw / PS 570 / 775 Vyladěný výkon X Power pro ekonomický provoz kw / PS 441 / 600 Obsah nádrže* l 960 Pojezdový pohon Typ hydrostatický, plynulý pohon s motory kol do 40 km/h Pohon 4x4, oddělené nápravy + regul. anitprokluzu Nápravy Úhel rejdu zadní nápravy stupňů 53 Odpružení zadní nápravy hydraulické Pohony Adaptér nezávislý, plynulý Vkládací válce nezávislý, plynulý Vkládací válce Počet válců / Detektor kovů / Počet cívek 6 / / 6 Přenastavení délky řezanky plynule z kabiny (v krocích po 0,2 mm) Řezací buben* Šířka bubnu / průměr mm 800 / 660 Uspořádání nožů do V, 11 vůči protiostří Počet nožů sériově* 28 Rozsah délky řezanky sériově 4-21 Drtič zrn* 144 zubů - pilový profil* Rozdíl otáček válců* % 20 Nastavení vzdálenosti z kabiny a napojení na centrální mazání Průměr válců / vzdálenost válců mm 250 / 0,5-10 Metač Průměr / šířka / počet metacích lopatek 560 / 660 / 8 Otáčky ot / min Plynulé nastavení zadního čela metače / odpružení zadního čela metače (VariStream) / Kabina* Vzduchem odpružené sedadlo řidiče a spolujezdce Automatická klimatizace s mobilním chlad.boxem Čelní stěrače a boční stěrače Pneumatiky* Přední náprava 800 / 65 R 32 Zadní náprava 600 / 70 R 28 * Další volitelná výbava na vyžádání Maschinenfabrik Bernard KRONE GmbH Heinrich-Krone-Straße 10 D Spelle Telefon: +49 (0) Telefax: +49 (0) BiG X CZ info.ldm@krone.de
