VPP46.. Kombiventily, PN25 VPP46..Q VPI46.. VPI46..Q ACVATIX. pro místnosti, zóny, větrací a klimatizační systémy

Rozměr: px
Začít zobrazení ze stránky:

Download "VPP46.. Kombiventily, PN25 VPP46..Q VPI46.. VPI46..Q ACVATIX. pro místnosti, zóny, větrací a klimatizační systémy"

Transkript

1 4 855 VPP46.. VPI46.. VPP46..Q s přípoj. P/T pro měření tlaku VPI46..Q s přípoj. P/T pro měření tlaku ACVATIX Kombiventily, PN25 pro místnosti, zóny, větrací a klimatizační systémy VPP46.. VPP46..Q VPI46.. VPI46..Q S integrovaným regulátorem diferenčního tlaku DN 10 DN32: Tělo ventilu vyrobené ze za tepla lisované mosazi odolné proti ztrátě zinku (DZR) DN 40 DN 50: Tělo ventilu vyrobeno z kuličkové grafitové litiny Objemový průtok l/h, Rozsah diferenčního tlaku kpa Vnitřní závit Rp podle ISO 7-1 Vnější závit G podle ISO Verze s přípojkami pro měření tlaku Δp (volitelná) Kombiventily mohou být ovládány elektrotermickými pohony nebo elektromotorickými pohony SSA.. (3-polohový nebo DC 0 10 V) STA..3../STP..3.. (2-polohový nebo PDM) STA63../STP63.. (DC 0 10 V) SAY..1P03 (3-polohový nebo DC 0 10 V) Použití Ve větracích a klimatizačních zařízeních pro regulaci na straně vody a pro automatické hydraulické vyvažování v koncových jednotkách jako jsou fan coily, indukční jednotky a ve výměnících tepla pro ohřívání nebo chlazení V topných zónách jako jsou samostatné vytápěcí systémy, apartmány, místnosti atd. Pro uzavřené okruhy CE1N4855cz Building Technologies

2 Přehled typů Produktové č. Sklad. číslo DN H 100 Připojení Měřicí přípojky VPP46.10L0.2 S55264-V V min V100 STA..3.. / STP..3..1) SSA.. p min p max p min p max [mm] [ ] [l/h] [l/h] [kpa] [kpa] [kpa] [kpa] G ½ VPP46.15L0.2 S55264-V102 2, G ¾ VPP46.15L0.6 S55264-V VPP46.20F1.4 S55264-V VPP46.25F1.8 S55264-V VPP46.32F4 S55264-V VPP46.10L0.2Q S55264-V , G G 1¼ G 1½ 5.5 vnější G ½ závit VPP46.15L0.2Q S55264-V106 2, G ¾ VPP46.15L0.6Q S55264-V VPP46.20F1.4Q S55264-V VPP46.25F1.8Q S55264-V VPP46.32F4Q S55264-V ,5 s přípojkami G 1 5 P/T pro měření tlaku G 1¼ G 1½ VPI46.15L0.2 S55264-V ,5 Rp ½ VPI46.15L0.6 S55264-V VPI46.20F1.4 S55264-V VPI46.25F1.8 S55264-V , Rp ¾ Rp VPI46.32F4 S55264-V126 Rp ¼ vnitřní VPI46.15L0.2Q S55264-V112 závit ,5 Rp ½ VPI46.15L0.6Q S55264-V VPI46.20F1.4Q S55264-V VPI46.25F1.8Q S55264-V VPI46.32F4Q S55264-V , Rp ¾ 5 s přípojkami P/T pro 4,5 Rp 1 měření tlaku ,5 Rp ¼ ) STP..3.. mohou být použity pouze společně s VPP46 DN a VPI46 DN15 a / 18

3 Produktové č. Sklad. číslo DN H 100 Připojení Měřicí přípojky V min V SAY..P 100 p min p max [mm] [ ] [l/h] [l/h] [kpa] [kpa] VPI46.40F9.5Q S55264-V Rp1½ s přípojkami vnitřní závit P/T pro VPI46.50F12Q S55264-V Rp 2 měření tlaku DN = jmenovitá světlost H 100 = jmenovitý zdvih V = objemový průtok plně otevřeným ventilem (H100) 100 V = nejmenší nastavitelný průtok plně otevřeným ventilem (H min 100) p max = maximální přípustná tlaková diference na regulačním ventilu s připojeným pohonem pro celý rozsah zdvihu p min = minimální žádaná tlaková diference na regulačním ventilu, aby regulátor tlakové diference spolehlivě pracoval Šroubení Produkt č. Sklad. č. Popis ALG..2 ALG..2 Sada 2 závitových šroubení pro 2-cestné ventily skládající se z 2 převlečných ALG..2B S55846-Z1.. maticí, 2 vsuvek, a 2 plochých těsnění. Mosazná šroubení ALG..2B pro teploty média do 100 C. Objednávání Příklad Produkt. č. Sklad. č. Popis VPP46.15L0.2 S55264-V102 Kombiventil, PN 25, vnější závit SSA61 SSA61 Pohon Dodávka Kombiventily, pohony a příslušenství jsou baleny a dodávány jako samostatné položky. Revizní čísla Viz strana 18 3 / 18

4 Kombinace přístrojů DN Pohony SSA31 SSA81 Napájecí napětí AC 230 V AC 24 V Přestavovací signál doba síla 2,5 mm 3-bodový 150 s 60 s/mm SSA61 DC V 75 s 30 s/mm SSA61EP AC/DC 24 V DC V 75 s 30 s/mm STA23.. AC 230 V 2-bodový 210 s 80 s/mm STA73.. AC/DC 24V 2-bodový, PDM 270 s 110 s/mm STA63.. AC 24 V DC 0 10 V 30 s 12 s/mm STP23.. 2) AC 230 V 2-bodový 210 s 80 s/mm STP73.. 2) AC/DC 24V 2-bodový, PDM 270 s 110 s/mm STP63.. 2) AC 24 V DC V 30 s 12 s/mm Pohony (bez napájení) 1) Zpětná pružina 100 N N NC NO Zdvih 2,5 mm 5 mm 2,5 mm max. 4,5 mm Připoj. kabel Katal. list 1,5 m N4893 viz katalog. list N4884 1) 2) NC = Normálně zavřen (Normal Closed) = VPP46../VPI46.. bez napětí kombiventil zavřen NO = Normálně otevřen (Normal Open) = VPP46../VPI46.. bez napětí kombiventil otevřen Ventil je bez pohonu plně otevřen STP..3.. může být použit pouze pro ovládání VPP46 s DN a VPI46 s DN15 a 20. Kombinace přístrojů DN Pohony Skladové číslo Zdvih SAY31P03 SAY61P03 S55150-A132 S55150-A133 Ovládací síla 15 mm 200 N Napájecí napětí AC 230 V AC/DC 24 V Řídicí signál 3-polohový DC 0 10 V DC 4 20 ma Ω Zpětná pružina Směr vybavení havarijní funkce s Doba přeběhu LED - Ruční ovládání Tlač a zajisti 2), 3) SAY81P03 S55150-A134 3-polohový s - Tlač a zajisti 1) Pomocné funkce 1) 1) 2) 3) Volitelné příslušenství: Pomocný kontakt ASC10.51 Zpětná vazba od polohy, vynucené řízení, volba průtokové charakteristiky Volitelné příslušenství: pomocný kontakt ASC10.51, sekvenční řízení, změna směru chodu AZX / 18

5 Šroubení Kombiventily Sady šroubení Vnější závit Temperová litina Mosaz Produktové č. Sklad. č. Typ / Sklad. č. Produktové č. Sklad. č. VPP46.10L0.2 S55264-V101 - ALG132 1) BPZ:ALG132 VPP46.15L0.2 S55264-V102 - ALG142 1) BPZ:ALG142 VPP46.15L0.6 S55264-V103 - ALG142 1) BPZ:ALG142 VPP46.20F1.4 S55264-V104 ALG152 ALG152B 2) S55846-Z100 VPP46.25F1.8 S55264-V121 ALG202 ALG202B 2) S55846-Z102 VPP46.32F4 S55264-V122 ALG252 ALG252B 2) S55846-Z104 VPP46.10L0.2Q S55264-V105 - ALG132 1) BPZ:ALG132 VPP46.15L0.2Q S55264-V106 - ALG142 1) BPZ:ALG142 VPP46.15L0.6Q S55264-V107 - ALG142 1) BPZ:ALG142 VPP46.20F1.4Q S55264-V108 ALG152 ALG152B 2) S55846-Z100 VPP46.25F1.8Q S55264-V123 ALG202 ALG202B 2) S55846-Z102 VPP46.32F4Q S55264-V124 ALG252 ALG252B 2) S55846-Z104 1) 2) Připojovací závit potrubí: Vnitřní závit Použití do maximální teploty média 100 C Konstrukce 1 Ruční ovládací knoflík 2 Kroužek s číselníkem pro přednastavení 3 Otvor regulátoru diferenčního tlaku je propojen s výstupním portem B 4 Regulátor tlakové diference 5 Kuželka pro přednastavení otevření 6 Průtok regulačním ventilem 7 Místo pro měření tlaku, modrá páska, P- 8 Místo pro měření tlaku, červená páska, P+ A B Vstupní port A Výstupní port B Kombiventily VP..46..Q (zobrazeno zde) jsou navíc vybaveny přípojkami pro měření tlaku P/T. 5 / 18

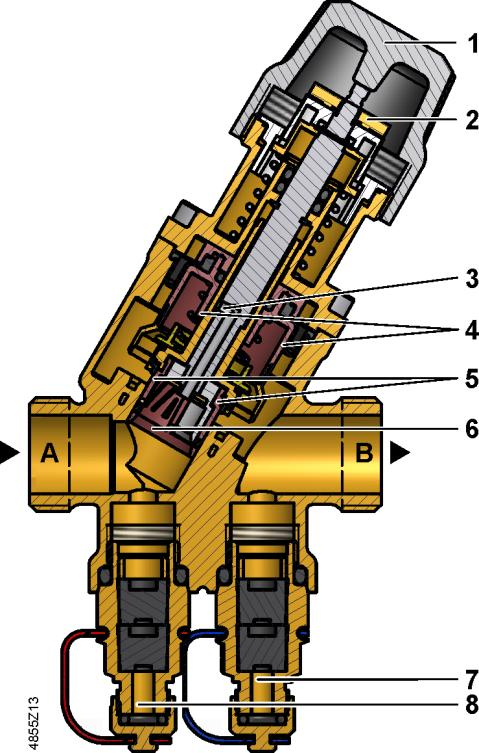

6 Princip činnosti Médium vstupující do ventilu (vstupní port A) protéká proměnlivým přednastaveným otvorem (5), který je propojen s kroužkem s číselníkem (2) pro přednastavení požadovaného maximálního objemového průtoku. Médium pak protéká regulačním ventilem (6) s lineární charakteristikou a se zdvihem 2,5 mm (DN 10 15) respektive 5 mm (DN 20). Kroužek s čís. pro přednast. (2) Pohon (zde není zobrazen) otvírá a přesně nastaví polohu regulačního ventilu (6). Médium před opuštěním kombiventilu protéká zabudovaným mechanickým regulátorem diferenčního tlaku (4). Tento regulátor diferenčního tlaku je podstatnou částí kombiventilu a zajišťuje, že zvolený objemový průtok je udržován konstantní v celém pracovním rozsahu a je nezávislý na vstupním tlaku p 1. Kombiventily VP..46..Q jsou navíc vybaveny dvěma přípojkami pro měření tlaku (P+, P-), které umožňují měření diferenčního tlaku na kombiventilu. K tomuto účelu může být použit elektronický manometr. A B Vstup média (vstupní port) Výstup média (výstupní port) 2 Kroužek s číselníkem pro přednastavení průtoku 4 Regulátor diferenčního tlaku udržuje tlakový rozdíl p 1 p 2 na regulačním ventilu (6) a přednastavení (2) konstantní 6 Regulační ventil s připojeným pohonem P- = P/T port, přípojka pro měření tlaku s modrou páskou (7) P+ = P/T port, přípojka pro měření tlaku s červenou páskou (8) p 1 = tlak na vstupu do kombiventilu p 2 = tlak na výstup z regulačního ventilu p 3 = tlak na výstupu z kombiventilu Ruční ovládání DN10-DN32 Knoflík ručního ovládání (1) je určen k ochraně vřetene ventilu a k přednastavení mechanizmu a umožňuje ruční ovládání kombiventilu během uvádění do provozu. Tovární nastavení: Ventil je otevřen. Pro zavření ventilu otáčejte knoflíkem ručního ovládání ve směru pohybu hodinových ručiček. K propláchnutí systému musí být ventil otevřen. 6 / 18

7 Příslušenství Produkt. číslo ALE10 ALE11 Skladové číslo ALE10 ALE11 Popis Elektronický manometr bez měřicích impulzních hadiček a měřicích hrotů. Měřicí rozsah 700 kpa, max kpa. Tlaková ztráta vyšší než 1000 kpa zničí čidlo tlaku. Pro měření tlakové ztráty kombiventilů mezi P+ a P- (viz diagram v kapitole "Princip funkce" na straně 6). Funkce manometru: Start/stop Automatické nulování naměřené hodnoty Podsvětlený displej Display: Out mimo měřicí rozsah Přidržovací funkce Měřicí hadičky a měřicí hroty pro použití s kombiventily Siemens. Vybavení s hroty 2 x 40 mm s připojením G ⅛. ALP45 ALP45 Náhradní přípojky P/T (sada 2 kusů) Sada obsahuje 1 ks s červenou a 1 ks s modrou páskou. Port: Vnější závit G ⅛ podle ISO 228 Připojení k tělu ventilu: G ¼ podle ISO 228, včetně O-kroužku ALP46 ALP47 S55264-V115 S55264-V116 Zaslepovací ucpávka pro P/T porty Připojení k tělu ventilu: G ¼ podle ISO 228, včetně O-kroužku Vypouštěcí kulový ventil včetně O-kroužku Port: Vnější závit G ½ podle ISO 228 Připojení k tělu ventilu: G ¼ podle ISO 228, včetně O-kroužku ALP48 S55264-V117 Kombinovaný P/T port a vypouštěcí kulový ventil s červenou páskou Port: Vnější závit G ⅛ podle ISO 228 Připojení k tělu ventilu: G ¼ podle ISO 228, včetně O-kroužku ALP49 S55264-V118 Dlouhé P/T přípojky (sada 2 kusů) Sada obsahuje 1 kus s červenou a 1 kus s modrou páskou. Port: Vnější závit G ⅛ podle ISO 228 Připojení k tělu ventilu: G ¼ podle ISO 228, včetně O-kroužku ALP50 S55264-V119 Náhradní ochranný černý kryt ventilu (ruční ovládání) 7 / 18

8 Projektování Technický příklad Příklad Základní informace pro návrh 1. Určete požadovaný tepelný výkon Q [kw] 2. Určete teplotní rozdíl ΔT [K] 3. Vypočtěte objemový průtok Q kw 1000 l V T K h 4. Vyberte vhodný kombiventil - připojení potrubí (vnitřní nebo vnější závit) - s nebo bez P/T portů 5. Určete nastavení číselníku s kruhovou stupnicí použitím tabulky Přednastavení objemového průtoku/ číselníku, viz následující stránka 1. Zadán je výměník tepla s Q = 1,9 kw 2. Rozdíl teplot (přívod - zpátečka) T = 6 K 3. Objemový průtok 1.9 kw 1000 V 272,28 l / h K Pokyn: Pro určení objemového průtoku lze také použít pravítko pro návrh ventilu. 4. Ventil má mít připojení s vnějším závitem podle ISO a světlost DN Výběr kombiventilu: Ideálně by kombivetily měly být navřeny tak, aby pracovaly v oblasti 80% jejich maximálního průtoku, aby v případě požadavku mohly dodat rezervní výkon. VPP46.15L0.6 (vnější závitové připojení, bez přípojek P/T pro měření tlaku, jmenovitý objemový průtok 600 l/h). 6. Určete nastavení číselníku použitím níže uvedené tabulky Přednastavení objemového průtoku/číselníku : Objemový průtok 270 l/h Nastavení číselníku / 18

9 Přednastavení průtoku/číselníku Tabulky pro určení nastavení číselníku pro požadovaný objemový průtok. Dp min [kpa] podle objemového průtoku; interpolujte chybějící hodnoty. Lineární rozsah přednastavení podle VDI/VDE 2173 Lineární rozsah přednastavení Přednastavení rozsahu není dovoleno VPP46.10L0.2, VPP46.10L0.2Q, VPP46.15L0.2, VPP46.15L0.2Q, VPI46.15L0.2, VPI46.15L0.2Q Jmenov. průtok 200 l/h [l/h] kpa VPP46.15L0.6, VPP46.15L0.6Q, VPI46.15L0.6, VPI46.15L0.6Q Jmenov. průtok 600 l/h [l/h] kpa VPP46.20F1.4, VPP46.20F1.4 Q s STA/STP, VPI46.20F1.4, VPI46.20F1.4Q s STA../STP. Jmenov. průtok 1200 l/h [l/h] kpa VPP46.20F1.4. VPP46.20F1.4Q. VPI46.20F1.4. VPI46.20F1.4Q Jmenov. průtok 1400 l/h [l/h] kpa VPP46.25F1.8, VPP46.25F1.8Q, VPI46.25F1.8, VPI46.25F1.8Q s STA.. Jmenov. průtok 1530 l/h [l/h] kpa VPP46.25F1.8, VPP46.25F1.8Q, VPI46.25F1.8, VPI46.25F1.8Q Jmenov. průtok 1800 l/h [l/h] kpa VPP46.32F4, VPP46.32F4Q, VPI46.32F4, VPI46.32F4Q s STA.. Jmenov. průtok 3400 l/h [l/h] kpa VPP46.32F4, VPP46.32F4Q, VPI46.32F4, VPI46.32F4Q Jmenov. průtok 4000 l/h [l/h] kpa VPI46.40F9.5Q Jmenov. průtok 9500 l/h [l/h] kpa VPI46.50F12Q Jmenov. průtok l/h [l/h] kpa / 18

10 Poznámky k projektování Ventil Symboly / Směr proudění Průtok v regulačním režimu Vřeteno ventilu se VP VP..46..Q zasouvá vysouvá Kombiventil VPP46.. proměnlivý zavírá otevírá Kombiventil VPI46.. proměnlivý zavírá otevírá Symboly Vyznačený směr proudění média (šipka na těle ventilu) musí být dodržen! Ventily by měly být přednostně montovány do potrubí ve zpátečce, kde jsou nižší teploty a těsnicí ucpávka je méně namáhána. Používaný symbol v katalozích a aplikačních popisech Používaný symbol ve schématech Ve schématech neexistují standardní symboly pro kombiventily. Doporučení Ke zvýšení spolehlivosti by před ventil měl být instalován filtr nebo lapač nečistot. Odstraňte nečistoty, okuje atd. z ventilu a potrubí. Pohon ani jeho části neizolujte, protože musí být zajištěna cirkulace vzduchu! 10 / 18

11 Poznámky k montáži Kombiventil a pohon lze jednoduše smontovat na místě. Není třeba žádná speciální nářadí nebo nastavování. Před montáží pohonu musí být nastaven požadovaný objemový průtok. Kombiventil je dodáván s Montážním návodem ( b). Montážní polohy Termické pohony STA.., STP.. mohou být instalovány v jakékoli poloze. Pohony SSA.., SAY.. musí být instalovány horizontálně až do 90 a ne zavěšeny. Poznámky k instalaci Přednastav. DN10-32: 1. Odstraňte ruční ovládací knoflík z kombiventilu. Před montáží pohonu má být provedeno přednastavení jak následuje: 2. Uvolněte matici s vroubkovanou hranou. 3. Nastavte žádanou hodnotu číselníku bílým knoflíkem. 4. Ručně utáhněte matici s vroubkovanou hranou. Přednastav. DN40-50: 1. Uvolněte hlavu vřetene. 2. Nastavte žádanou hodnotu číselníku bílým knoflíkem. 3. Utáhněte hlavu vřetene pouze ručně. 11 / 18

12 Charakteristika ventilu VP..46.., VP..46..Q Objemový průtok V / V 100 Zdvih H / H 100 Poznámky k uvedení do provozu Ventily musí být uvedeny do provozu se správně namontovaným pohonem nebo knoflíkem pro ruční ovládání. Silné tlakové rázy mohou poškodit zavřené kombiventily. Kombiventily musí být při proplachování nebo tlakových zkouškách systému otevřeny. Proplachujte pouze ve správném směru průtoku. Silné tlakové rázy mohou poškodit zavřené kombiventily. Tlaková ztráta Δp max na kombiventilu nesmí být vyšší než 400 kpa. Ruční ovládání Při otáčení knoflíkem ručního ovládání proti směru pohybu hodinových ručiček nebo při ručním ovládání pohonu, ventil otvírá. Pohon zavírá ventil. Ventily jsou dodávány plně otevřené. Knoflík pro ruční ovládání není konstruovaný pro trvalý ruční provoz. Poznámky k údržbě Kombiventily V..P46.. PICV nevyžadují žádnou údržbu. Kuželka ventilu, vřeteno, přednastavení, membrána atd. nesmí být rozmontovány Před provedením servisní činnosti na ventilu a / nebo pohonu: Vypněte čerpadlo a odpojte napájecí napětí V potrubní síti uzavřete hlavní uzavírací ventily Odtlakujte systém a nechte ho vychladnout Pokud je to nutné, tak odpojte vodiče elektrického připojení. Ucpávka Ucpávku vřetene nelze vyměnit. Při vzniku netěsnosti musí být vyměněn celý ventil Likvidace Vzhledem k použití různých materiálů musí být ventil před likvidací rozmontován a roztříděn podle jednotlivých součástí. Místní předpisy mohou vyžadovat speciální zacházení s určitými komponenty nebo musí být brán zřetel na ekologii. Místní předpisy musí být dodržovány. Záruka Uvedené technické údaje jsou platné pouze při použití ventilů s pohony Siemens uvedenými v tomto katalogovém listě v kapitole Kombinace přístrojů, strana 3. Záruka se nevztahuje na škody vzniklé při použití ventilů s pohony jiných výrobců. 12 / 18

13 Technické údaje Provozní údaje Tlaková třída PN PN 25 podle EN 1333 Přípustný provozní tlak kpa (25 bar) podle ISO 7628 / EN 1333 Max. diferenční tlak Min. diferenční tlak Charakteristika ventilu Netěsnost všeobecně DN s STA..3.. Průměrná přesnost průtoku Přípustná média Teplota média: 600 kpa Viz tabulky objemový průtok/přednastavení číselníku Lineární podle VDI/VDE 2173 nebo lineární Třída IV (0 0,01% z objemov. průtoku V 100) podle EN 1349 Třída III (0 0,1% z objemového průtoku V 100) podle EN /-10% z ΔPmin do 40kPa +/- 5% z kPa Teplá voda, chladicí voda, voda s přísadami proti zamrznutí Doporučení: Kvalita vody podle VDI 2035, ČSN EN ; ČSN Ventil s pohonem C Přípustná okolní teplota 1 50 C Jmenovitý zdvih DN 10 DN 15 2,5 mm Normy a směrnice Směrnice pro tlaková zařízení EU shoda (CE) DN 20 5 mm DN ,5 mm DN mm PED CE1T4855xx 1) Tlaková příslušenství Podle článku 1, část Kapalná skup. 2 DN 10 DN 40 DN 50 Kompatibilita k životnímu prostředí Bez značení CE podle článku 3, část 3 Třída I Produktová deklarace o životním prostředí CE1E4855en obsahuje údaje o konstrukci a posouzení produktů kompatibilních k životnímu prostředí (shoda RoHS, materiálové složení, balení, environmentální výhody, likvidace). 13 / 18

14 Materiály Tělo ventilu, porty, sedlo, ucpávka a měřicí body Tělo ventilu DN40-50 Vřeteno, pružina Prvek pro přednastavení Regulátor Těsnění Za tepla lisovaná mosaz odolná proti ztrátě zinku (DZR), CW602N Kuličková litina Nerezová ocel PTFE, PPO, POM C a ABS PPS EPDM 281 (O-kroužek) Rozměry / Hmotnost Rozměry Viz kapitola "Rozměry" na straně 11 Závitové připojení VPP46.. G podle ISO (vnější závit) VPI46.. Připojení pohonu DN10-32 DN40-50 Rp podle ISO 7-1 (vnitřní závit) M30 x 1,5 mm Připojení Siemens pro velký zdvih Přípojky pro měření tlaku (P/T-porty) G ¼ (připojení k tělu ventilu) 2 mm x 40 mm (hroty) Hmotnost Viz kapitola "Rozměry" na straně 11 1) Dokumenty jsou k dispozici nat 14 / 18

15 Aplikační příklady Kombiventily v systémech HVAC v součinnosti s čerpadly s proměnnými otáčkami umožňují dosažení vyšší energetické účinnosti zařízení. Při návrhu čerpadla musí být zajištěno, aby nejkritičtější sekce v systému obvykle nejvzdálenější od čerpadla měla k dispozici dostatečný tlak (dopravní výšku). K udržení minimální tlakové ztráty na nejkritičtějším ventilu je doporučeno použít čerpadlo s proměnlivými otáčkami v konstantním tlakovém režimu se zpětnou vazbou z koncového. Obytné budovy Rezidenční budovy s příkladem samostatných systémů pro vytápění bytu: E = Podlaží G = Skupina nebo zóna Nebytové budovy Komerční budovy s např. fan coilovými jednotkami nebo výměníky tepla pro vytápění nebo chlazení: 15 / 18

16 Rp G 4847Z10 R G 4847Z09 Rozměry VPP46.. VPP46..Q Ventily DN G L1 L3 L4 H2 H3 H 1) Hmotn. SSA.. STA..3.. STP..3.. [ ] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] VPP46.10L ½ 10,5 68,5 83,5 0,329 VPP46.15L ,2 67,3 82,2 0,348 VPP46.15L ¾ 65 13, ,3 82, ,348 VPP46.20F ,6 67,5 82,5 0,386 VPP46.25F / ,512 VPP46.32F / ,235 VPP46.10L0.2Q 10 ½ 54,8 68,5 83,5 VPP46.15L0.2Q ,3 82,2 0, ¾ VPP46.15L0.6Q ,3 82, ,429 VPP46.20F1.4Q ,3 67,5 82,5 0,486 VPP46.25F1.8Q / ,617 VPP46.32F4Q / ,344 1) Celková výška včetně pohonu 0,429 Sady závitových šroubení s plochým těsněním ALG 2: sada 2 závitových šroubení ALG132 ALG142 strana potrubí s vnějším závitem R T L ALG152 ALG152B ALG202 ALG202B ALG252 ALG252B strana potrubí s vnitřním závitem Rp T L 16 / 18

17 Typ ALG.. pro typ ventilu DN G R Rp L T Temperová litina Mosaz 1) [ ] [ ] [ ] [mm] [mm] ALG132 VPP G ½ R ⅜ 24 9 ALG142 VPP G ¾ R ½ ALG152 ALG152B VPP G 1 Rp ½ ALG202 ALG202B VPP G 1 1/4 Rp ¾ ALG252 ALG252B VPP G 1 1/2 Rp 1 1) Maximální teplota média 100 C Na straně ventilu: cylindrický závit podle ISO 228-1, na straně potrubí: s cylindrickým závitem podle ISO 7-1 VPI46.. VPI46..Q Ventily DN Rp S L1 L3 L4 H2 H3 H 1) Hmotnost SSA.. STA..3.. STP..3.. SAY.. [ ] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] VPI46.15L0.2 ½ 15,2 67,3 82,4-0,392 VPI46.15L ½ ,2 67,3 82,4 0,392 VPI46.20F ¾ , ,5 82, ,433 VPI46.25F ,548 VPI46.32F / ,234 VPI46.15L0.2Q ½ ,3 82,4 0,504 VPI46.15L0.6Q 15 ½ ,3 82,4 0,504 VPI46.20F1.4Q 20 ¾ ,5 82, ,533 VPI46.25F1.8Q ,652 VPI46.32F4Q / ,343 VPI46.40F9.5Q / , VPI46.50F12Q ,71 1) Celková výška včetně pohonu 17 / 18

18 Revizní čísla Produktové číslo Platné od revizn. čísla Produktové číslo Platné od revizn. čísla VPP46.10L0.2..A VPP46.10L0.2Q..A VPP46.15L0.2..A VPP46.15L0.2Q..A VPP46.15L0.6..A VPP46.15L0.6Q..A VPP46.20F1.4..A VPP46.20F1.4Q..A VPP46.25F1.8..A VPP46.25F1.8Q..A VPP46.32F4..A VPP46.32F4Q..A VPI46.15L0.2..A VPI46.15L0.2Q..A VPI46.15L0.6..A VPI46.15L0.6Q..A VPI46.20F1.4..A VPI46.20F1.4Q..A VPI46.25F1.8..A VPI46.25F1.8Q..A VPI46.32F4..A VPI46.32F4Q..A VPI46.40F9.5Q..A VPI46.50F12Q..A Vydáno Siemens s.r.o. Divize Building Technologies Control Products & Systems (CPS) Siemensova Praha 13 Česká republika Tel Siemens s.r.o., 2015 Změny vyhrazeny. 18 / 18
