1 TECHNOLOGIE ZASTØEŠENÍ STÁJÍ

2 OBSAH: sklolaminátové krytiny neprùsvitné desky - ELYONDA Lehká, sklolaminátová, samozhášivá krytina s nejlepšími technickými parametry urèená pro zastøešení zemìdìlských objektù, chladících vìží a všude tam, kde je požadována extrémní odolnost. neprùsvitné desky - ELYPLAST Lehká, sklolaminátová, neprùsvitná krytina v deskách øeší kompletní zastøešení všech typù objektù. Vhodná kombinace s prosvìtlovacím profilem poskytuje vše, co od své støechy oèekáváte. prosvìtlovací profily - trapéz vlna Lehká sklolaminátová krytina v deskách je nabízena v øadì profilù a barev. Široký výbìr dokáže uspokojit všechny požadavky, které oèekáváte. lehká sklolaminátová krytina v rolích Lehká sklolaminátová krytina v rolích je nabízena v nìkolika barevných provedeních. Široký výbìr výšek a odlišné tloušky dokáží uspokojit vaše požadavky. montážní pokyny ELYONDA, ELYPLAST Základní informace o zpùsobu kotvení sklolaminátových krytin. samonosné oblouky sklolaminátové samonosné oblouky ELYPLAST Samonosné oblouky jsou dokonalým øešením zastøešení. Nízká hmotnost, svìtelná prostupnost, odolnost a rychlá montáž nevyžadující klasickou støešní konstrukci výraznì snižují nákladnost øešení. montážní pokyny samonosné oblouky ELYPLAST Základní informace o zpùsobu kotvení sklolaminátových samonosných obloukù ELYPLAST. izolace lehké podhledové PUR/PIR izolace. Dokonalé dodatečné zateplení stropu, podhledu stájí pro prasata, drůbež a sklady brambor. støešní panel AGROpanel støešní panely AGROpanel se vyznaèují pøedevším dobrými izolaèními vlastnostmi, hospodárností pøi pokládce a zdaøilým estetickým vzhledem. Pìti prolisy v šíøce panelu je docíleno vyjímeènì dobré statiky. realizované stavby Pøíklady použití sklolaminátových krytin, samonosných obloukù a izolaèních materiálù na již realizovaných stavbách.

3 sklolaminátové krytiny SKLOLAMINÁTOVÉ DESKY ELYONDA profil 177/51, tlouška 1,8 mm profil 200/45, tlouška 1,8 mm ELYONDA Elyonda je registrovaná známka označující naprosto neprůsvitnou lehkou střešní krytinu společnosti Brianza Plastica. Jsou vyrobené z polyesterové pryskyřice s vysokým obsahem skelného vlákna a speciálních příměsí zaručujících stálost barev, vysokou odolnost proti agresivním vlivům při zachování vysoké únosnosti. Desky ELYONDA jsou netoxické, tvarově stálé, lehké a snadné k montáži, případně k dalším úpravám. Mohou být kladeny na jakýkoliv druh konstrukce krovu (dřevo - železo - beton) za použití standardních kotevních prvků. Desky jsou dodávány ve dvou základních barevných odstínech, cihlově červená a šedá s délkou až 13 m. Pøednosti produktu: vysoká odolnost proti agresivnímu prostøedí nízká hmotnost nezatìžuje nosnou konstrukci (tl. 1,8 mm = 3,2 kg/m2) vysoká úspora nákladù z pøesahù, délka jednotlivých desek až 13 m nevyžaduje žádnou údržbu dokonale hladký povrch pro rychlý odvod dešových i snìhových srážek UV ochrana zaruèující dlouhou životnost stupeò hoølavosti B - nesnadno hoølavé nesnadno hoølavá, samozhášivá, neodkapávající Fyzikální vlastnosti: Prostup svìtla: Hoølavost: Reakce na oheò: Teplotní odolnost: Absorbce vody: Lineární roztažnost: Ohebnost: Barvy: 100% neprùsvitnost nesnadno hoølavé samozhasitelná od -60 o C až +140 o C 0,2% po 48 hod. ponoøení 1,5-2,0 x 10-5 cm/cm o C pøi vystavení statickému zatížení po 24 hodinách s deflexí 160 mm se poté vrací do svého pùvodního tvaru , , , , ,6 1,8 2,0 2, Chemická odolnost: 5% kyselina octová 10% kyselina solná 10% kyselina dusièná 30% kyselina sírová 30% sulfid uhlièitý 30% toluen, metylbenzen 30% benzol 95% etylalkohol, etanol cihlovì èervená zelená hnìdá šedá

4 NEPRÙSVITNÉ DESKY ELYPLAST sklolaminátové krytiny profil 177/51, tlouška 1 mm profil 76/18, tlouška 1 mm ELYPLAST Lehká sklolaminátová, neprùsvitná krytina vhodná k zastøešení objektù, kde je vyžadována vysoká únosnost. Standardnì je krytina dodávána v barevném provedení cihlovì èervená a šedá ve dvou základních profilech 177/51 A5 a 76/18. Délku desek lze øešit na pøání. Ke krytinì je nabízen i funkèní doplnìk - høebenáè a veškeré kotevní a tìsnící prvky. Krytina ELYPLAST je vyrábìna tepelným procesem, kdy se dociluje dokonalého vytvrzení polymerových vrstev, které jsou impregnovány do skelných vláken. Na objednávku - do 30 dnù, dodáváme barvy dle RAL, délku i tloušku na zakázku a pøípadnì i jiné profily po vzájemné konzultaci. Pøednosti produktu: vysoká odolnost proti agresivnímu prostøedí nízká hmotnost (tl. 1,0 mm = 1,45 kg/m2) vysoká úspora nákladù z pøesahù, délka jednotlivých desek až 13 m nevyžaduje žádnou údržbu dokonale hladký povrch pro rychlý odvod dešových i snìhových srážek UV ochrana zaruèující dlouhou životnost Fyzikální vlastnosti: Prostup svìtla: Hoølavost: Rychlost šíøení plamene: Únosnost: Hmotnost: UV ochrana: Teplotní rozpìtí pro použití: Souèinitel tepelné vodivosti: Specifická hmotnost: Pevnost v tahu: Barvy: až 100% neprùsvitnost C3 dle ÈSN , neodkapává a B2 dle DIN mm/ min. (lze upravit) dle pevnostních grafù na vyžádání 1,0 až 5,2 kg/m 2 MELINEX nebo GELCOAT - 40 o C až +120 o C 0,22 W/mk 1,4 kg/ dm kg/cm 2 Støecha na míru: široký výbìr barev dle katalogu RAL tlouška desek 0,7-1,4mm délka desek pøesnì na míru, 1 až 13 m výbìr z nabídkového katalogu profilù (150 profilù) zajištìní montáže krytiny certifikovanou firmou osobní konzultace, rozpoèty a vzorky zdarma Seznamte se osobnì s projektem støecha na míru u našich obchodních zástupcù èervená metalizovaná hnìdá

5 PROSVÌTLOVACÍ PROFILY sklolaminátové krytiny ELYPLAST prùsvitné profily vlna ELYPLAST prùsvitné profily trapéza PROSVÌTLOVACÍ PROFILY VLNA Prùsvitné sklolaminátové profily ELYPLAST jsou ideálním øešením prosvìtlení støešních i obvodových konstrukcí jak v kombinaci s pùvodní neprùsvitnou krytinou, tak i samostatnì v celé ploše. Realizace prosvìtlení pomocí sklolaminátových profilù zaruèuje vysokou svìtelnou prostupnost, dlouhou ivotnost a pøedevším kvalitní a efektivní øešení. Profily jsou dodávány s UV ochranou MELINEX nebo GELCOAT výraznì zvyšující ivotnost (40 rokù), záruku (10 rokù) a záruku krupobití (10 rokù). Vedle standardní, skladové nabídky profilù vln dodáváme i prùsvitné profily na zakázku dle pøání zákazníka. PROSVÌTLOVACÍ PROFILY TRAPÉZA Prùsvitné trapézové profily ELYPLAST øeší prosvìtlení støešních i obvodových konstrukcí pøedevším v kombinaci se shodným kovovým profilem. Nejširší skladová nabídka shodných prùsvitných profilù s výrobci kovových velkoplošných krytin zaruèuje dokonalé prosvìtlení a dlouhodobou stálost svìtelného prostupu. Prosvìtlovací profily ELYPLAST jsou dodávány minimálnì 1 mm silné, v dy s UV ochranou a s vysokým obsahem skelného vlákna. Tyto faktory zaruèují vysokou únosnost. Dohodou zajiš ujeme i prosvìtlovací prvky o tlouš ce 1,2 mm, 1,3 mm i 1,4 mm. Tlouš ku v dy doporuèujeme pøedevším s ohledem na zpùsob prosvìtlení, typ nosné konstrukce a vzdálenosti podpìr. Profily jsou dodávány s UV ochranou MELINEX nebo GELCOAT výraznì zvyšující ivotnost (40 rokù), záruku (10 rokù) a záruku krupobití (10 rokù). Pøednosti produktu: vysoká mechanická odolnost (záruka krupobití 10 rokù) nízká hmotnost nezatì ující nosnou konstrukci UV ochrana MELINEX nebo GELCOAT zvyšující ivotnost bezúdr bovost barevné provedení a svìtelná prostupnost transparentní (89%), lutá (80%), zelená (64%), opálová (50%) fyzikální vlastnosti odpovídající vlastnostem neprùsvitných desek ELYPLAST Pøednosti produktu: minimální tlouš ka 1 mm nízká hmotnost nezatì ující nosnou konstrukci v dy UV ochrana MELINEX nebo GELCOAT zvyšující ivotnost bezúdr bovost barevné provedení a svìtelná prostupnost transparentní (89%), lutá (80%), zelená (64%) opálová (50%) fyzikální vlastnosti odpovídající vlastnostem neprùsvitných desek ELYPLAST nabídka kompletního technického øešení plošného prosvìtlení støechy èi stìn Barvy: Barvy: transparentní lutá opálová zelená transparentní

6 LEHKÁ SKLOLAMINÁTOVÁ KRYTINA V ROLÍCH sklolaminátové krytiny profil 76/18 tlouš ka 0,65 a 0,85mm prùsvitné profil 76/18 tlouš ka 0,85mm neprùsvitné SKLOLAMINÁTOVÉ ROLE PRÙSVITNÉ Role prùsvitné jsou standardnì dodávány v provedení o tlouš ce 0,65 mm bez UV ochrany v odstínu transparentní, lutá, zelená, opálová a v provedení o tlouš ce 0,8 mm s UV ochranou GELCOAT v transparentní barvì na které je poskytnuta i záruka krupobití 10 rokù. SKLOLAMINÁTOVÉ ROLE NEPRÙSVITNÉ: Neprùsvitné role jsou dodávány v odstínu cihlovì èervená, metalizovaná a hnìdá v tlouš ce 0,85 mm. Plnì probarvené role se pou ívají pøi opláštìní støešních i svislých konstrukcí. Role jsou dodávány ve výšce od 1 m do 3 m a v návinech 20 m a 30 m. Sklolaminátové role se vyu ívají pøi zastøešení drobných staveb a pøedevším pøi opláštìní rozsáhlých svislých ploch, napøíklad seníkù. Role jsou dodávány ve výšce od 1 m do 4 m a v návinech 20 m a 30 m. Pøednosti produktu: profil 76/18 tl. 0,65 mm, bez UV ochrany: váha 1000 g, výška 1 m/ 1,25 m/ 1,5 m a 4 m (po 25 cm) profil 76/18 tl. 0,8 mm, s UV ochranou GELCOAT (záruka 10 rokù) váha 1200 g, výška 1 m/ 1,5 m/ 2 m/ 2,5m/ 3 m barevné provedení a svìtelná prostupnost transparentní (89%), lutá (80%), zelená (64%) opálová (50%) vysoká úspora z pøesahù fyzikální vlastnosti odpovídající vlastnostem neprùsvitných desek ELYPLAST Barvy: Pøednosti produktu: barevná stálost a plná probarvenost nízká hmotnost 0,85 mm 1200 gr barevné provedení cihlovì èervená, metalizovaná a hnìdá výška 1 m/ 1,5 m/ 2 m/ 2,5 m/ 3 m návin a 30 bm vysoká úspora z pøesahù fyzikální vlastnosti odpovídající vlastnostem neprùsvitných desek ELYPLAST Barvy: transparentní lutá opálová zelená cihlovì èervená metalizovaná hnìdá

7 PØÍKLADY KOTVENÍ sklolaminátové krytiny Pokládka: Desky jsou kladeny ve svislém smìru jedna vedle druhé s pøekrytím pøímo na vaznice nebo støešní latì, kam se kotví samoøeznými šrouby do kovu nebo vruty do døeva. Vzdálenost vaznic: Vzdálenost vaznic mù e èinit a 1,7 m, ale v urèitých pøípadech i více. Pro bli ší informace prosím volejte našim obchodním zástupcùm. Pøíklad viz. tabulka: Jednotlivé desky jsou dodávány na míru. Mohou dosahovat délky a 13,0 m. Doporuèené plošné rozmístìní kotevních prvkù je znázornìno na schématu. Kotevní prvek, vymezovací rozpìrka: Kotevní prvek se skládá z vrutu, krytky, Al podlo ky, tìsnící podlo ky a vymezovací rozpìrky. Pøesahy a pøelo ení jednotlivých šablon: Pøelo ení jednotlivých desek je dotìsnìno PE páskou, která zabraòuje vzlínání vody pro støechu se sklonem menším ne 15 o. Rychlý výpoèet kotevních prvkù: Elyonda 1,8 mm: 4ks/m 2 Elyplast 0,8 mm 1,4 mm (desky): 4ks/m 2 Elyplast 0,65 mm, 0,85 mm (role): 7ks/m 2 Vymezovací rozpìrka je v dy pou ita po obvodu støešního pláštì. Umo òuje tak maximálnì pevné ukotvení nejvíce namáhaných èástí støechy. V ploše u ití rozpìrky není nutné, pokud dodavatel neurèí jinak. Høeben: Høeben je øešen pomocí speciálního sklolaminátového profilu. Po utìsnìní proti zafoukávání srá ek je pou it mezi sklolaminátovou desku a høebenový profil tzv. tìsnící PE profil. Tìsnící profil je dán opaènì oproti tìsnìní u okapových labù. Okapový lab: Znázornìní upevnìní sklolaminátové desky u okapového labu. Pro dotìsnìní proti zafoukávání srá ek je pou it tìsnící PE profil mezi desku a støešní latí. Celkový pøesah desky èiní max. 150 mm od zakládací støešní latì. Ukonèovací lemy: Detail kovového lemu, urèený pro krytinu Elyplast a Elyonda profil 177/51. Pro jiné profily je zapotøebí pou ít jiný typ lemu. Veškeré montá ní postupy konzultujte.

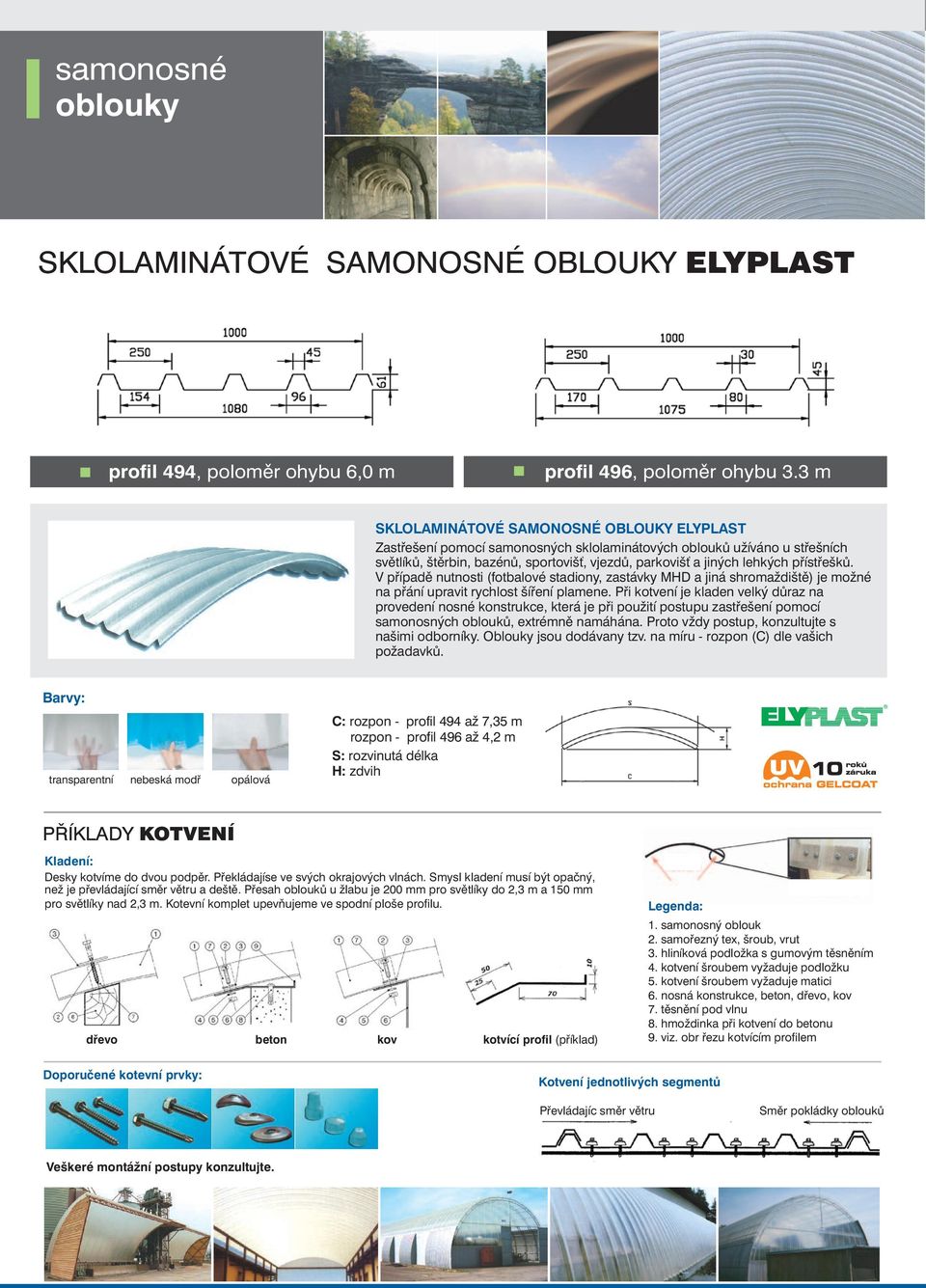

8 samonosné oblouky SKLOLAMINÁTOVÉ SAMONOSNÉ OBLOUKY ELYPLAST profil 494, polomìr ohybu 6,0 m profil 496, polomìr ohybu 3.3 m SKLOLAMINÁTOVÉ SAMONOSNÉ OBLOUKY ELYPLAST Zastøešení pomocí samonosných sklolaminátových obloukù u íváno u støešních svìtlíkù, štìrbin, bazénù, sportoviš, vjezdù, parkoviš a jiných lehkých pøístøeškù. V pøípadì nutnosti (fotbalové stadiony, zastávky MHD a jiná shroma dištì) je mo né na pøání upravit rychlost šíøení plamene. Pøi kotvení je kladen velký dùraz na provedení nosné konstrukce, která je pøi pou ití postupu zastøešení pomocí samonosných obloukù, extrémnì namáhána. Proto v dy postup, konzultujte s našimi odborníky. Oblouky jsou dodávany tzv. na míru rozpon (C) dle vašich po adavkù. Barvy: transparentní nebeská modø opálová C: rozpon profil 494 a 7,35 m rozpon profil 496 a 4,2 m S: rozvinutá délka H: zdvih PØÍKLADY KOTVENÍ Kladení: Desky kotvíme do dvou podpìr. Pøekládajíse ve svých okrajových vlnách. Smysl kladení musí být opaèný, ne je pøevládající smìr vìtru a deštì. Pøesah obloukù u labu je 200 mm pro svìtlíky do 2,3 m a 150 mm pro svìtlíky nad 2,3 m. Kotevní komplet upevòujeme ve spodní ploše profilu. døevo beton kov kotvící profil (pøíklad) Legenda: 1. samonosný oblouk 2. samoøezný tex, šroub, vrut 3. hliníková podlo ka s gumovým tìsnìním 4. kotvení šroubem vy aduje podlo ku 5. kotvení šroubem vy aduje matici 6. nosná konstrukce, beton, døevo, kov 7. tìsnìní pod vlnu 8. hmo dinka pøi kotvení do betonu 9. viz. obr øezu kotvícím profilem Doporuèené kotevní prvky: Kotvení jednotlivých segmentù Pøevládajíc smìr vìtru Smìr pokládky obloukù Veškeré montá ní postupy konzultujte.

9 izolace STROPNÍ PUR/PIR IZOLACE EUROTHANE EUROTHANE AL EUROTHANE AL EUROTHANE AL je izolační deska s jádrem z tvrdé polyuretanové pěny, která je na obou stranách pokryta specielním vrstveným Alu kraft povrchem. Povrch desky a její složení je navrženo tak, aby vyhovovalo náročným podmínkám v zemědělství. EUROTHANE AL v provedení quattro je izolační systém určený pro dodatečnou izolaci stájí pro drůbež, nosnice. Klasické provedení EUROTHANE AL W3 je určeno především pro vzduchotěsné podhledy, tedy sklady brambor a zeleniny. Pøednosti produktu: tuhé PUR/PIR izolační jádro s uzavřenou strukturou buněk. EUROTHANE si tak zachovává izolační parametry i po 10 letech vynikající tepelně izolační vlastnosti už od malé tloušťky. 10cm izoluje přibližně jako 24cm vaty systém quattro a W3 navržen tak, aby dosahoval vysokých vzduchotěsných parametrů možnost omyvatelnosti i vysokotlakým čističem nízká hmotnost výrazně usnadňuje pokládku a dodatečně nezatěžuje stávající konstrukci specielně navržená ochranná Alu kraft folie pro agresivní a vlhké prostředí. Technické parametry: Koeficient tepelné vodivosti λd podle EN 12667: pro tloušťky > 60 mm: 0,025 W/mK Měrná hmotnost v jádře: asi 30 kg/m 3 Pevnost v tlaku při 10% deformaci: CS(10/Y)120 podle EN kpa (1,2 kg/cm 2 ) Koeficient difúzního odporu vůči páře µ pěny PUR: Povrch: pevný hliníkový laminát zlaté barvy s polyetylénovou fólií, a dvojitou vložkou z hliníku s celkovou tloušťkou 14µ Formát: tloušťka 30 až 120 x 1200 až mm Certifikace: ATG/H 707, KEYMARK 001-BK W001 a ISO 9001:2000. Stavebnì fyzikální vlastnosti: formát 1200 až mm ,93 0,70 0,56 0,47 0,31 0,25

10 IZOLOVANÉ STØECHY - AGROpanel izolace pøilnavá páska pøilnavá páska vnìjší strana kovové opláštìní samozhášivé tìsnìní izolace kovové opláštìní sklolaminát samozhášivé tìsnìní vnitøní strana sklolaminát AGROpanel Støešní sendvièový panel ideální pro zastøešení a tepelné odstínìní stájí. Izolaèní jádro je tvoøeno tuhou PUR pìnou vykazující vynikající tepelnì izolaèní efekt, který zaruèuje odstínìní stáje proti horku a tím zabraòuje teplotním šokùm. Hladká sklolaminátová spodní vrstva atestovaná na neodkapávání je specielnì vyvinuta do agresivního prostøedí a zároveò umožòuje omyvatelnost povrchu. Uvedený panel je možné používat na všechny typy konstrukce - ocelová, betonová, døevìná. Panel vykazuje i nižší zatížení nosné konstrukce, oproti klasickému sendvièovému panelu. Technické vlastnosti AGROpanely se skládají z kvalitní polyuretanové tvrzené pìny ve spojení s pozinkovaným ocelovým plechem (Fe 275 g/m2 pozinkování). Vrchní a spodní vrstva s 25 my polyesterlaku. PUR pìna bez freonu a HFCKW PUR izolaèní jádro s objemovou hmotností od ca. 40 kg/m3 rozmìrová tolerance dle DIN STV 025 W/(m2 K) zvuková izolace ca. 25 db u všech izolaèních tlouštìk Pøednosti produktu velmi dobrá tepelná izolace pìt prolisù pro vysoké statické požadavky velmi zajímavý pomìr ceny a kvality lehce snímatelná ochranná fólie vrchní a spodní strana s 25 my polyesterlaku tøída ochrany pøed požárem B 2 svazky panelù jsou pøi transportu zcela zabaleny do PE-fólie Montáž: Stìnové panely se bìžnì montují pomocí šroubù typu BS 6.3 pøes hlavní žebrovou konstrukci. Na støešní panely se používají uzavøené matice se zabudovaným tìsnìním a podložkou, vše v souladu s technickými parametry konstrukèního øešení. Pøi konstrukèním návrhu musí projektant vyhodnotit smìr místních vìtrù, aby stanovil orientaci montáže panelù a pøi výpoètu poètu montážních prvkù by mìl rovnìž vzít v úvahu nadmoøskou výšku, zatížení a pøetížení.

11 realizované stavby Neizolovaná støecha stáje - ELYONDA prosvìtlovací prvky - ELYPLAST plocha 2400m 2 Prosvìtlení pláštì neizolovaného skladu shodný sklolaminátový profil Samonosné oblouky obloukové haly - samonosné oblouky ELYPLAST Prosvìtlení pláštì seníku shodný sklolaminátový profil, role Neizolovaná støecha stáje - ELYONDA prosvìtlovací prvky - ELYPLAST plocha 1800m 2

12 Neizolovaná støecha stáje - ELYPLAST prosvìtlovací prvky - ELYPLAST, samonosné oblouky - ELYPLAST plocha 2700m 2 Neizolovaná støecha stáje - ELYONDA prosvìtlovací prvky - ELYPLAST plocha 1600m 2 Izolovaná støecha stáje - AGROpanel izolované prosvìtlovací prvky plocha 2700m 2 Prosvìtlení pláštì neizolovaného skladu shodný sklolaminátový profil Izolovaná støecha - AGROpanel plocha 1200m 2

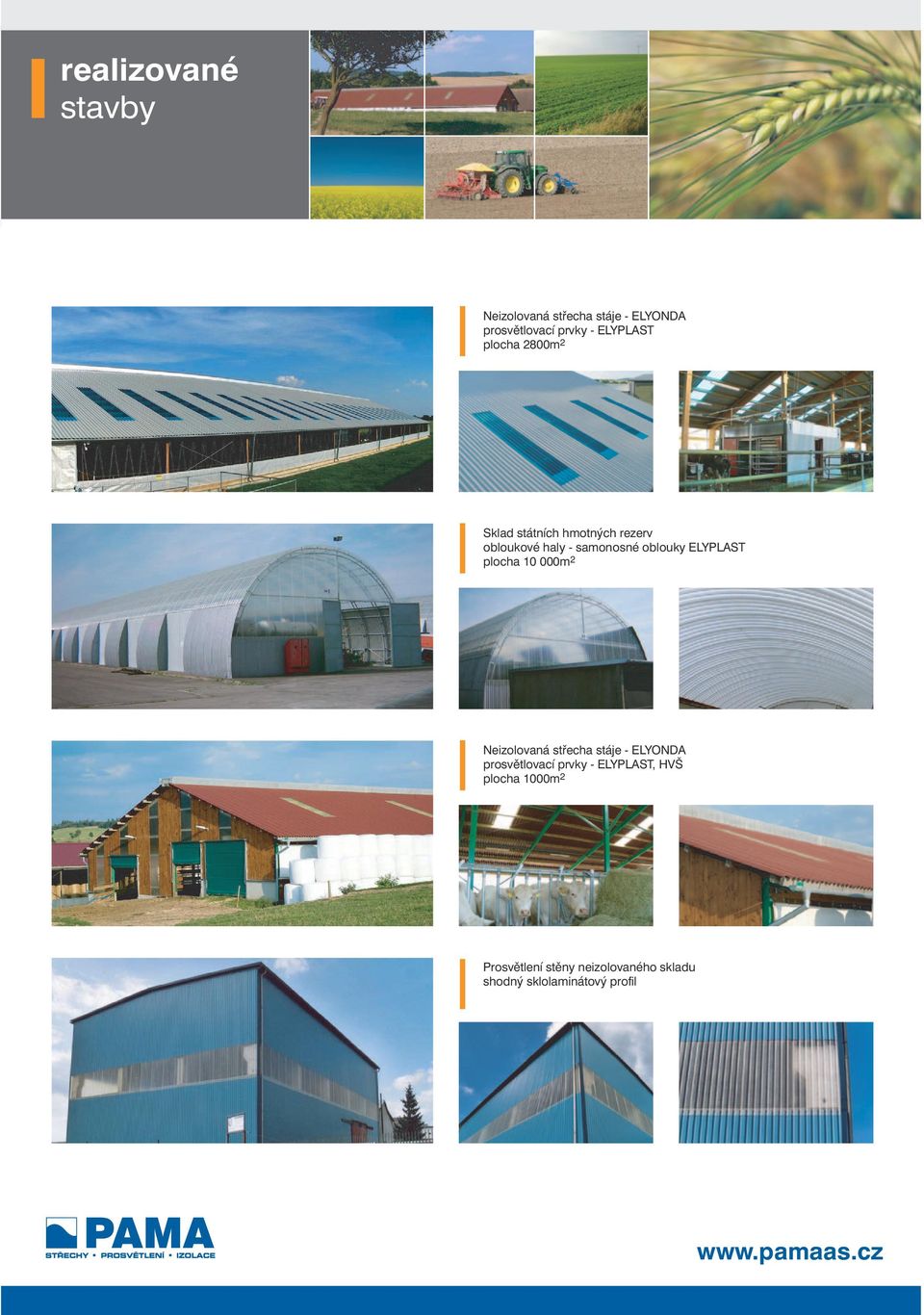

13 realizované stavby Neizolovaná støecha stáje - ELYONDA prosvìtlovací prvky - ELYPLAST plocha 2800m 2 Sklad státních hmotných rezerv obloukové haly - samonosné oblouky ELYPLAST plocha m 2 Neizolovaná støecha stáje - ELYONDA prosvìtlovací prvky - ELYPLAST, HVŠ plocha 1000m 2 Prosvìtlení stìny neizolovaného skladu shodný sklolaminátový profil

14 Centrála: PAMA, a.s. Ostrov nad Oslavou Ostrov nad Oslavou tel./fax: obchodní zastoupení: Praha - Řepy K Šancím Praha tel./fax: praha@pamaas.cz www. pamaas.cz není nic lehèího...
